Deaf Bonce Machete series User manual

HTTPS://ALPHARD.AUDIO
CLASS D
MFA-5.1000
FIVE-CHANNEL AMPLIFIER
ПЯТИКАНАЛЬНЫЙ УСИЛИТЕЛЬ
POW ER INP UT
+12 V GNDREM I N
SPEAKE RS OU TPU TS
BRI DGE
CH1 CH2
CH3 CH4
INPUT CH3CH1
CH4CH2
GAIN HPF
50H z 12KH z
HPF FLAT LPF/BP
CROSSOVER LPF
50H z 12KH z
GAIN
Min M ax
HPF
50H z 12KH z
HPF FLAT LPF/BP
CROSSOVER LPF
50H z 12KH z
Min M ax
CH 1- 2 CH 3- 4
PR OTECT
CL IP
PO WER

EN
Warranty period, after-sales service and service life information

1. Before installing the amplifier disconnect the battery from the electrical system.
2. To connect the amplifier it is necessary to stretch the power cable from the location of the battery to the place of installation
of the amplifier. Select the power cable with the appropriate regulations in AWG (see Table: Selection of the diameter of the
power cables)
3. Connect the power supply with the correct polarity. Connect all (+) terminals of the amplifier to the cables stretching from
the positive terminal of the battery and all (-) terminals of the amplifier – to the cables stretching from the negative terminal of the
battery.
4. Place the fuse holder for each positive cable within 40 cm from the positive terminal of the battery and connect one end of
the power cable to the holder after connecting the other end to the amplifier. Do not install the fuse(s).
5. Route all signal cables next to each other and separately from the power cables.
6. Connect the wires of RCA input. The input signal power must be between 0.4 V and 6 V.
7. To connect the power wire supply is necessary to use special power cables.
8. Fasten the amplifier properly when installing it in the vehicle. If the component is disconnected during driving, it may cause
serious damage to the passengers of the vehicle or another vehicle. It is not recommended to screw the amplifier directly to the
metal it can lead to distorsions at the signal outputs.
9. After installation is complete, check the wiring of the system and make sure that all connections have been made correctly.
Before installing the fuses, disconnect the positive lead from the battery and then install the fuse in the fuse holder. Using the
light bulb 12 V 21 W, connect the positive lead to one contact of the bulb and the other contact of the bulb to the positive
terminal of the battery.
When properly connected, the bulb must briefly light up and go out. Now you may connect the positive lead to the (+) of the
battery. If the light does not go out, then something is wrong. This will prevent damage to the amplifier in case of reverse polarity
and unwanted sparks when connecting. Install the rest of the fuses.
10. To activate the amplifier, it is necessary to apply the positive potential of 12 volts to the control input of the amplifier (REM
IN) through a switch or a corresponding control output (REMOTE OUT) with the head unit (HU).
11. LED indicator on front of the amplifier turns blue to indicate that the amplifier is turned on. If the indicator does not light
up see chapter "Possible faults and their solutions" for more information.
12. The sound level is calibrated by adjusting the volume of the source up to 3/4 of its maximum level. Then, adjust the
sensitivity level of the amplifier up until you hear distortions.
Thank you for purchasing of this Deaf Bonce product! Our company is committed to the creation of extremely loud sound
systems with no loss of quality.
To ensure proper use, please carefully read through this manual before using this product. It is especially important that
you read and observe caution’s in this manual. Please keep the manual in a safe and accessible place for future reference.

4
Caution!!! The minimum permissible connection load impedance at every single channel is 2 Ohm. For bridged connection is 4 Ohm.
For model MFA-5.1000 the operating voltage is 9-15V.
Use the table below to select the desired diameter based
on the length and the current consumption.
Use the table below to select the desired diameter based
on the length and the power consumption.
Selection of the diameter of the power cables Selection of the diameter of the speaker cables
EN
4. SELECTION OF THE DIAMETER OF POWER CABLES AND SPEAKER CABLES
240-350
180-240
150-180
120-150
100-120
80-100
60-80
40-60
20-40
8-20
0-8
0-1 1-2 2-3 3-4 4-5 5-6 6-7 7-8
53,5
33,6
21,2
8,4
5,3
3,3
2,1
1,3
0,8
1/0
2
4
8
10
12
14
16
18
A.W.G mm²
Diameter
Cable length (m)
Consumption current (А)
20 000
25 000
15 000
10 000
8000
6000
4000
2000
1000
500
250
100
0-1 1-2 2-3 3-4 4-5 5-6 6-7
Cable length (m)
Power consumption (W)
7-8
16,8
8,37
5,26
2,08
5
8
10
14
A.W.G mm²
Size
EN
5. WIRING DIAGRAMS
Standard wiring diagram of five-channel amplifier to four speakers, to one subwoofer and to battery
Connect the speaker cables from the positive and negative terminals of the speakers to the respective outputs of the
amplifier terminal marked with CH1 / CH2, CH3 / CH4 OR SUBWOOFER, as shown at the diagram. To connect the power
wire supply it is necessary to use special power cables. The fuse is placed in the holder and fixed in the cable cut. One end of
the cable is connected to the positive terminal of the battery, the second one – to the amplifier terminals marked with +12V.
Be sure to use a fuse with the parameters sufficient for use in the system. The length and diameter of the grounding cable
must conform to the length and diameter of the cable +12V. Connect one end to the negative terminal of the battery and
the other end of the grounding cable to the terminals marked with GND. Connect the head unit (HU) to low-level inputs of
the amplifier using RCA cable.
Step 1. Connect the speaker cable from (+) speaker terminal of the amplifier to (+) terminal of the speaker.
Step 2. Connect the speaker cable from (-) speaker terminal of the amplifier to (-) terminal of the speaker.
Step 3. Repeat the installation sequence for each speaker step 1 and step 2
Step 4. Connect the speaker cable from (+) subwoofer terminal of the amplifier to (+) terminal of the subwoofer.
Step 5. Connect the speaker cable from (-) subwoofer terminal of the amplifier to (-) terminal of the subwoofer.
Step 6. Connect one end of the power cable from (+) terminal of the battery and the second end to the amplifier terminal
marked with + 12V. Do not forget to protect positive power cable with appropriate fuse.
Step 7. Connect one end of the power cable from (-) terminal of the battery and the second end of the grounding cable to
the terminals marked with GND.
Step 8. Connect one end of the cable to the Remote output terminal at the HU and the second end to the amplifier terminal
marked with REM IN.
not more than 40 cm
2 2
2 2
min. 2 Ohm

EN

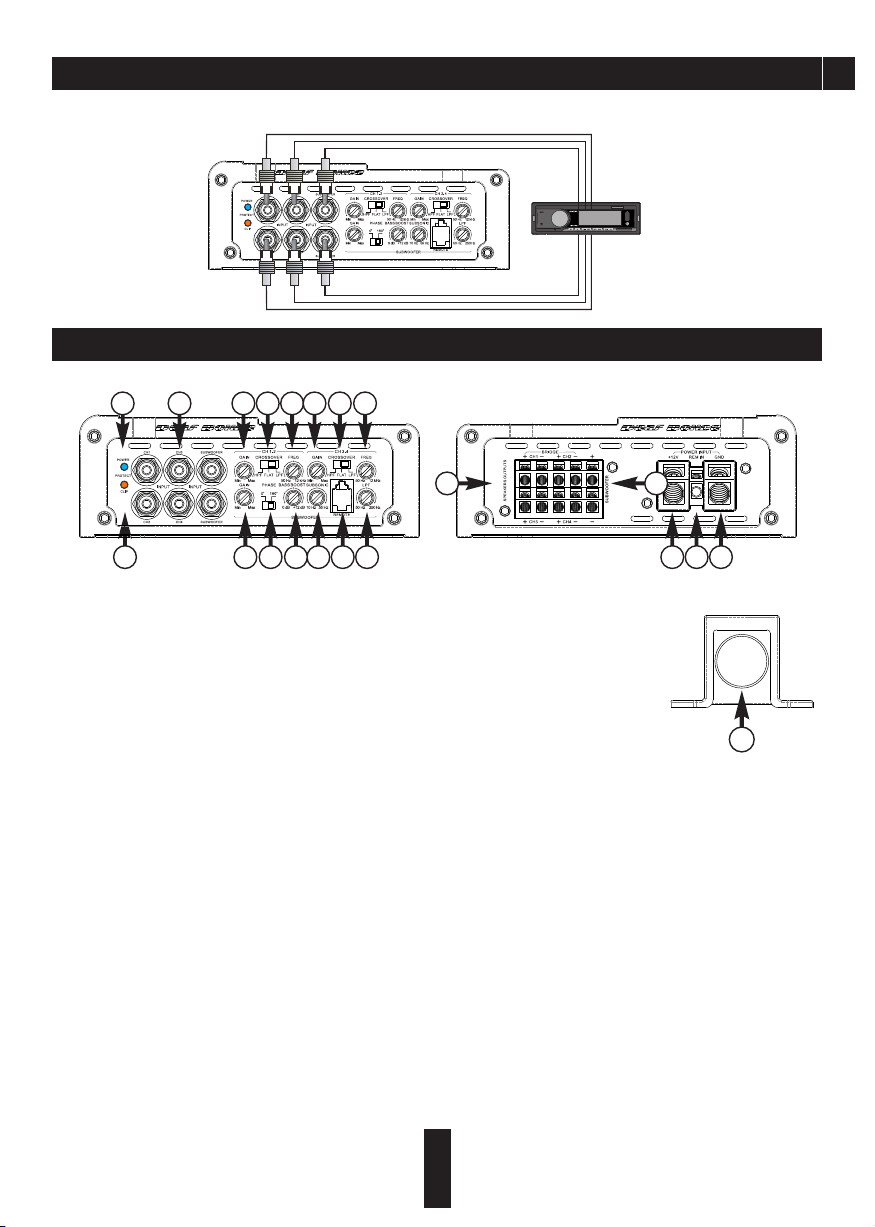

Application of connectors and controls
Standard wiring diagram of five-channel amplifier to head unit
Step 1. Connect one end of the RCA cable to the RCA output terminals at the HU and the second end to the amplifier
RCA inputs terminals marked with CH1/CH2, CH3/CH4 and SUBWOOFER.
1. POWER / PROTECT – LED for operation (blue) / LED for protection (red)
2. CLIP – LED on the clip (orange)
3. INPUT – signal input, RCA jacks
4. CH 1-2 – GAIN – input signal level adjustment (0.4 V – 6 V)
2
1 3 4 5 6 7 8 9
10 11 12 13 15 14
16 17
18 19
20
5. CH 1-2 – CROSSOVER – selection of built-in filters operating mode (HPF, FLAT, LPF)
6. CH 1-2 – FREQ – low pass or high pass filter frequency adjustment (50 Hz – 12 kHz at 12 dB/Oct)
7. CH 3-4 – GAIN – input signal level adjustment (0.4 V – 6 V)
8. CH 3-4 – CROSSOVER – selection of built-in filters operating mode (HPF, FLAT, LPF)
9. CH 3-4 – FREQ – low pass or high pass filter frequency adjustment (50 Hz – 12 kHz at 12 dB/Oct)
10. SUBWOOFER – GAIN – input signal level adjustment (0.4 V – 6 V)
11. SUBWOOFER – PHASE – phase shifter 0 /180° °
12. SUBWOOFER – BASS BOOST – bass level adjustment (0-12 dB at 45 Hz)
13. SUBWOOFER – SUBSONIC – subsonic frequency filter ( Hz 55 Hz at dB Oct)10 - 24 /
14. SUBWOOFER – LPF – low pass filter (50 Hz – 250 Hz at 24 dB/Oct)
15. REMOTE – input for connection of the bass remote control
16. SPEAKERS OUTPUTS – speakers connection terminals
17. SUBWOOFER OUTPUT – subwoofer connection terminals
18. +12V – power supply terminal (+12V)
19. REM IN – connector of remote activation of the amplifier
20. GND – grounding supply terminal «-»
21
21. GAIN input signal level adjustment–

EN
The minimum permissible load impedance at the output of the amplifier is 2 Ohm, in bridged mode 4 Ohm.
Serial connection of the speakers
6. CONNECTION METHODS
In any case do not expose the amplifier to the loads lower than specified by the manufacturer. Use these schematics to
calculate load impedance of different connection types.
4 Ohm 8 Ohm
Voice coil Total impedance
8 Ohm 16 Ohm
4 Ohm 12 Ohm
Voice coil Total impedance
8 Ohm 24 Ohm
4 Ohm 16 Ohm
Voice coil Total impedance
8 Ohm 32 Ohm
4 Ohm 2 Ohm
Voice coil Total impedance
8 Ohm 4 Ohm
Parallel connection of the speakers

7
EN
4 Ohm 1.33 Ohm
Voice coil Total impedance
8 Ohm 2.66 Ohm
4 Ohm 1 Ohm
Voice coil Total impedance
8 Ohm 2 Ohm
Mixed connection of the speakers
4 Ohm 4 Ohm
Voice coil Total impedance
8 Ohm 8 Ohm
CAUTION!!! High sound pressure can damage your health! Please use the common sense when controlling volume!
Serial connection
Total impedance = ΩSub 1 + ΩSub 2 + ΩSub 3 ...
The minimum permissible load impedance at the single channel is 2 ohm, in bridged mode 4 ohm. Use these formulas to
calculate the load impedance of various types of connections.
Parallel connection
SCHEMES OF ENABLING THE LOAD OF THE SUBWOOFER
ΩSub 1 + ΩSub 2 + ΩSub 3 ...
Total impedance= 1
1
1
1
...
...
In any case do not expose the amplifier to the loads lower than specified by the manufacturer. Use these schematics to
calculate load impedance of different connection types.

8
EN
Voice coils 1+1, 2+2, 4+4 Ohm
One subwoofer, coils in series
2+21+1 4+4
The subwoofer has voice coil D1, D2 or D4.
2+2 Ohm
4+4 Ohm 8 Ohm
4 Ohm
1+1 Ohm 2 Ohm
One subwoofer, coils in parallel
Voice coils Total impedance
Subwoofers in series, coils in parallel
2+2 Ohm
4+4 Ohm 2 Ohm
1 Ohm
1+1 Ohm 0.5 Ohm
Voice coils Total impedance
2+2 Ohm
4+4 Ohm 4 Ohm
2 Ohm
1+1 Ohm 1 Ohm
Voice coils Total impedance
2+2 Ohm
4+4 Ohm 6 Ohm
3 Ohm
1+1 Ohm 1.5 Ohm
Voice coils Total impedance

9
EN
Subwoofers in series, coils in series
Subwoofers in parallel, coils in series
2+2 Ohm
4+4 Ohm 8 Ohm
4 Ohm
1+1 Ohm 2 Ohm
Voice coils Total impedance
Voice coils Total impedance
2+2 Ohm
4+4 Ohm 16 Ohm
8 Ohm
1+1 Ohm 4 Ohm
2+2 Ohm
4+4 Ohm 24 Ohm
12 Ohm
1+1 Ohm 6 Ohm
Voice coils Total impedance
2+2 Ohm
4+4 Ohm 32 Ohm
16 Ohm
1+1 Ohm 8 Ohm
Voice coils Total impedance
2+2 Ohm
4+4 Ohm 4 Ohm
2 Ohm
1+1 Ohm 1 Ohm
Voice coils Total impedance

EN
10
Subwoofers in parallel, coils in parallel
CAUTION!!! High sound pressure can damage your health!
Please use the common sense when controlling volume!
2+2 Ohm
4+4 Ohm 2.66 . Ohm
1.33 . Ohm
1+1 Ohm 0.66 Ohm
Voice coils Total impedance
2+2 Ohm
4+4 Ohm 2 Ohm
1 Ohm
1+1 Ohm 0.5 Ohm
Voice coils Total impedance
2+2 Ohm
4+4 Ohm 1 Ohm
0.5 Ohm
1+1 Ohm 0.25 Ohm
Voice coils Total impedance
2+2 Ohm
4+4 Ohm 0.66 . Ohm
0.33 . Ohm
1+1 Ohm 0.16 Ohm
Voice coils Total impedance
2+2 Ohm
4+4 Ohm 0.5 Ohm
0. 5 Ohm2
1+1 Ohm 0.125 Ohm
Voice coils Total impedance

Power RMS 4 Оhm* (W)
Power RMS 2 Оhm* (W)
1-4 channel Low pass filter (Hz)
Model
1-4 channel High pass filter (Hz)
1-4 channel Crossover (dB/Oct)
Power RMS 4 Оhm bridged mode* (W)
4 x 80 + 1 x 300
4 x 120 + 1 x 500
MFA-5.1000
50 - 12 000
50 - 12 000
2 x 240
12
Deaf Bonce amplifiers are high-quality and technically perfect products. The problems often arise due to improper use, faulty
connection of components or lack of power supply of the on-board network.
1) The amplifier does not turn on.
Problem solution: Check all the contacts and the presence of 9-15 V at the amplifier terminals. Check whether the control input
of the amplifier "REM IN" receives the positive potential of +12 V.
2) Power turns on, but goes into protection (protection indicator lights up)
Problem solution: Check if there is a short circuit (fault) on the amplifier output which is connected to the speakers or
subwoofers. Make sure that commutation of the voice coils of the subwoofer is correct. The rated impedance of the voice coils
should not be lower than the permissible rated load impedance of the amplifier. Check the supply voltage of the amplifier. It must
be within the range of 9-15 V.
Frequency response (Hz)
Input sensitivity (V)
Signal to noise ratio (dB)
Input terminal connection (AWG /mm²)
Output terminal connection (AWG /mm²)
Working voltage (V)
Size (LхWхH), inch
Minimum permissible load impedance on the single channel (Ohm)
*RMS Power at 14.4 V, THD 1%
Minimum permissible load impedance in bridged mode (Ohm)
Size (LхWхH), mm
Bass level adjustment (dB at 45 Hz)
Integrated Fuse (Yes/No)
The simultaneous operation of LPF and HPF
0-12
10 - 20 000
0.4 - 6
90
2
8 / 8.29
9-15
271.4 x 151.8 x 54.7
4
10.69 x 5.98 x 2.15
4 / 21.15
No
No
Damping factor
5 channel Low pass filter (Hz)
5 channel Subsonic (Hz)
50 - 250
10 - 55
5 channel Crossover (dB/Oct)24
Problem solution: Check all the contacts and the presence of 9-15 V at the amplifier terminals. Check whether the control input
of the amplifier "REM IN" receives the positive potential of +12 V.
2) Power turns on, but goes into protection (protection indicator lights up)
Problem solution: Check if there is a short circuit (fault) on the amplifier output which is connected to the speakers or
subwoofers. Make sure that commutation of the voice coils of the subwoofer is correct. The rated impedance of the voice coils
should not be lower than the permissible rated load impedance of the amplifier. Check the supply voltage of the amplifier. It must
be within the range of 9-15 V.
3) The amplifier turns on but at a high volume it goes in to protection. Problem solution: The amplifier may lack power. Make
sure that the rated current of the alternator and the battery capacity is enough to power this amplifier.
Check the amplifier for overheating. Check the load impedance.
4) The amplifier is turned on, but there is no sound from the speakers or subwoofer.
Problem solution: Check the connection of the amplifier, the integrity of the interconnecting cable, HU, the speakers or the
subwoofer.
180

EN
MFA-5.1000
9. BOX CONTENTS
11 . INFOR MA TI ON O N D IS PO SA L OF T H E EL EC TRICA L AN D
EL ECTRON IC E QUIPM EN T (F OR THE EU ROP EAN COU NT RIES WITH
SE PA R ATE WAS TE C OLLEC TI ON )
10 . WARRAN TY P ER IOD , AF TE R-SAL ES S ER V IC E AN D SER VI CE LIFE
IN FO RMAT IO N
Each Deaf Bonce product is warranted to be free from defects in materials and workmanship under normal use and service.
The warranty period for the product is 12 (twelve) months from the date on which the product is transferred to the consumer
(this date shall be deemed to be the date on which the consumer starts using the product).
During the warranty period, defective parts will be repaired or replaced at the discretion of the manufacturer provided that
there are grounds for doing so under the laws of the consumer's country. The defective product must be returned to the dealer
from whom it was purchased together with the duly filled out warranty certificate, complete, with original packaging.
Our company shall not be liable for any damage caused by transportation. Our company shall not be liable for any expenses
or lost profits arising out of or in connection with the use or inability to use the product or any other incidental or indirect costs,
expenses, or damages incurred by the customer. The warranty is valid in accordance with the laws currently in force. For more
information, please visit our company website and refer to the warranty card.
The manufacturer reserves the right to change the design and specification of the product without prior notice.
The service life of the product is 12 (twelve) months from the date on which the product is transferred to the consumer (this
date shall be deemed to be the date on which the consumer starts using the product).
The product or any part (component) of the product must not be used in any way (including, but not limited to use for
intended or any other purpose, transportation, storage, modification/alteration/improvement/upgrade) after the expiry of the
service life.
At the end of its service life, the product must be disposed of.
1. Amplifier – 1 pc.
2. Owner's manual – 1 pc.
3. Warranty card – 1 pc.
4. Remote control – 1 pc.
5. Mounting кit – 1 pc.
3) The amplifier turns on but at a high volume it goes in to protection. Problem solution: The amplifier may lack power. Make
sure that the rated current of the alternator and the battery capacity is enough to power this amplifier.
Check the amplifier for overheating. Check the load impedance.
4) The amplifier is turned on, but there is no sound from the speakers or subwoofer.
Problem solution: Check the connection of the amplifier, the integrity of the interconnecting cable, HU, the speakers or the
subwoofer.

RU
СО ДЕ РЖА НИ ЕСО ДЕ РЖА НИ Е
Информация о гарантийном сроке, сервисном обслуживании и сроке службы

4 6

15
Используйте таблицу ниже, выберите нужное сечение
исходя из длинны и потребляемого тока.
Используйте таблицу ниже, выберите нужное сечение
исходя из длинны и потребляемой мощности.
240-350
180-240
150-180
120-150
100-120
80-100
60-80
40-60
20-40
8-20
0-8
0-1 1-2 2-3 3-4 4-5 5-6 6-7 7-8
53,5
33,6
21,2
8,4
5,3
3,3
2,1
1,3
0,8
1/0
2
4
8
10
12
14
16
18
A.W.G мм²
Сечение
Длина кабеля (м)
Потребляемый ток (А)
20 000
25 000
15 000
10 000
8000
6000
4000
2000
1000
500
250
100
0-1 1-2 2-3 3-4 4-5 5-6 6-7
Длина кабеля (м)
Потребляемая мощность (W)
7-8
16,8
8,37
5,26
2,08
5
8
10
14
A.W.G мм²
Размер
4. ВЫБОР СЕЧЕНИЯ СИЛОВЫХ И АКУСТИЧЕСКИХ ПРОВОДОВ
Выбор сечения силового кабеля Выбор сечения акустического кабеля
5. СХЕМЫ ПОДКЛЮЧЕНИЙ
Подключите акустические провода от плюсовых и минусовых клемм динамиков, к соответствующим выходам на
терминале усилителя, обозначенные CH1 / CH2, CH3 / CH4 или SUBWOOFER, как показано на схеме. Для
подключения питания необходимо использовать специализированные силовые провода, предохранитель
помещается в держатель и устанавливается в разрез кабеля, один конец которого подключается к плюсовой клемме
АКБ, второй к клеммам усилителя, обозначенным +12V. Обязательно используйте предохранители с параметрами,
достаточными для применения в системе. Длина и сечение кабеля заземления должны соответствовать длине и
сечению кабеля +12V. Один конец подключите к минусовой клемме АКБ, другой конец кабеля заземления
подключите к клеммам, обозначенным GND. Подключите ГУ к низкоуровневым входам усилителя при помощи RCA
кабеля.
Внимание!!! Минимально допустимое сопротивление при поканальном включении - 2 Ом на каждый из каналов усилителя.
При мостовом включении - 4 Ом. Для усилителя MFA-5.1000 рабочее напряжение составляет 9-15 В.
Шаг 1. Подключите акустический кабель от (+) клеммы подключения динамиков на усилителе к (+) клемме динамика.
Шаг 2. Подключите акустический кабель от (-) клеммы подключения динамиков на усилителе к (-) клемме динамика.
Шаг 3. Повторить Шаг 1 и Шаг 2 для каждого динамика.
Шаг 4. Подключите акустический кабель от (+) клеммы подключения сабвуфера на усилителе к (+) клемме сабвуфера.
Шаг 5. Подключите акустический кабель от (-) клеммы подключения сабвуфера на усилителе к (-) клемме сабвуфера.
Шаг 6. Один конец силового кабеля подключите к (+) клемме АКБ, второй к клемме усилителя, обозначенной +12V.
Не забудьте защитить плюсовой силовой кабель предохранителем соответствующего номинала.
Шаг 7. Один конец силового кабеля подключите к (-) клемме АКБ, второй конец силового кабеля заземления
подключит к клеммам, обозначенным GND.
Шаг 8. Один конец кабеля подключите к клемме выхода Remote на ГУ, второй конец к клемме усилителя,
обозначенной REM IN.
Стандартная схема подключения пятиканального усилителя к четырем динамикам, одному
сабвуферу и к АКБ
9. После завершения установки проверьте электропроводку системы и убедитесь в том, что все подключения были
выполнены правильно. Перед установкой предохранителя, отключите плюсовой кабель от АКБ, установите предохранитель
в держатель предохранителя. При помощи лампочки 12 В 21 Вт подключите плюсовой кабель к одному контакту лампочки,
а второй оставшийся контакт лампочки к плюсовой клемме АКБ.
При правильном подключении лампочка должна кратковременно загореться и погаснуть. Теперь можно подключить
плюсовой кабель к + АКБ. Если лампочка не гаснет, значит что то сделано неправильно. Это позволит избежать выхода из
строя усилителя при переполюсовке и нежелательных искр при подключении. Установите оставшиеся предохранители.
10. Для включения усилителя, необходимо на управляющий вход усилителя (REM IN) подать положительный потенциал
+12 В через тумблер , либо соответствующий управляющий выход (REMOTE OUT) с головного устройства (ГУ).
11. Индикатор LED на передней панели усилителя загорится синим показывая, что усилитель включен. В случае если
индикатор не загорелся перейдите в раздел «Возможные неисправности и их решения» для получения дополнительной
информации.
12. Калибровка уровня звука производится путем настройки уровня громкости источника на 3/4 его максимального
уровня; затем, путем регулировки уровня входной чувствительности усилителя до тех пор, пока Вы не услышите искажения.
2-8 Ом2-8 Ом
2-8 Ом
2-8 Ом
мин. 2 Ом
Аккумулятор
не более, чем 40 см
Предохранитель

16
RU
1. POWER – индикатор работы (синий)
2. CLIP – индикатор по клипу (желтый)
3. PROTECT – индикатор защиты (красный)
4. OUTPUT – выход сигнала, линейный выход RCA
5. INPUT – вход сигнала, линейный вход RCA
6. GAIN – регулировка уровня входного сигнала
7. HPF – фильтр высоких частот (50 Гц – 12 кГц при 12 дБ/Окт)
8. CROSSOVER – выбор режима работы встроенных фильтров (HPF, FLAT, LPF / BP)
9. LPF – фильтр низких частот (50 Гц – 12 кГц при 12 дБ/Окт)
10. SPEAKERS OUTPUTS – терминалы подключения динамиков
11. +12V – терминал подключения питания (+12В)
12. REM IN – терминал подключения дистанционного включения усилителя
13. GND – терминал подключения заземления «-»
14. SPEAKERS OUTPUTS – клеммные соединения динамиков
7. CROSSOVER – selection of built-in filters operating mode (HPF, FLAT, LPF / BP)
8. CH 1-2 –LPF – low pass filter (50 Hz – 12 kHz at 12 dB/Oct))
9. CH 3-4 – GAIN – input signal level adjustment 0.4 V – 8 V
10. CH 3-4 – HPF – high pass filter (50 Hz – 12 kHz at 12 dB/Oct)
11. CROSSOVER – selection of built-in filters operating mode (HPF, FLAT, LPF / BP )
12. CH 3-4 –LPF – low pass filter (50 Hz – 12 kHz at 12 dB/Oct)
13. BRIDGE – CH1/CH2, CH3/CH4 – signal input, RCA jacks
14. +12V – power supply terminal (+12V)
15. REM IN – connector of remote activation of the amplifier
16. GND – grounding supply terminal «-»
17. SPEAKERS OUTPUTS – speakers connection terminals
2-8 Ом
Назначение разъемов и органов управления
Стандартная схема подключения пятиканального усилителя к ГУ
1. Один конец кабеля RCA подключите к клеммам выходов RCA на ГУ, второй конец к входам RCA
на усилителе, обозначенными CH1/CH2, CH3/CH4 и SUBWOOFER.
1. POWER / PROTECT – индикатор работы (синий) / индикатор защиты (красный)
2. CLIP – индикатор по клипу (оранжевый)
3. INPUT – вход сигнала, линейные входы RCA
4. CH 1-2 – GAIN – регулировка уровня входного сигнала (0,4 В – 6 В)
2
1 3 4 5 6 7 8 9
10 11 12 13 15 14
16 17
18 19
20
21
1. POWER / PROTECT – индикатор работы (синий) / индикатор защиты (красный)
2. CLIP – индикатор по клипу (оранжевый)
3. INPUT – вход сигнала, линейные входы RCA
4. CH 1-2 – GAIN – регулировка уровня входного сигнала (0,4 В – 6 В)
5. CH 1-2 – HPF – фильтр высоких частот (50 Гц – 12 кГц при 12 дБ/Окт)
7. CH 1-2 – LPF – фильтр низких частот (50 Гц – 12 кГц при 12 дБ/Окт)
5. CH 1-2 – CROSSOVER – выбор режима работы встроенных фильтров (HPF, FLAT, LPF)
6. CH 1-2 – FREQ – выбор частоты работы фильтра ФВЧ или ФНЧ (50 Гц – 12 кГц при 12 дБ/Окт)
7. CH 3-4 – GAIN – регулировка уровня входного сигнала (0,4 В – 6 В)
8. CH 3-4 – CROSSOVER – выбор режима работы встроенных фильтров (HPF, FLAT, LPF)
9. CH 3-4 – FREQ – выбор частоты работы фильтра ФВЧ или ФНЧ (50 Гц – 12 кГц при 12 дБ/Окт)
10. SUBWOOFER – GAIN – регулировка уровня входного сигнала (0,4 В – 6 В)
11. SUBWOOFER – PHASE – /фазовращатель 0°180°
12. SUBWOOFER – BASS BOOST – регулировка уровня подъема баса (0-12 дБ при 45 Гц)
13. SUBWOOFER – SUBSONIC – 0 -фильтр инфранизких частот (1 Гц 55 Гц при 24 дБ/Окт)
14. SUBWOOFER – LPF – фильтр низких частот (50 Гц – 250 Гц при 24 дБ/Окт)
15. REMOTE – вход подключения дистанционного регулятора баса
16. SPEAKERS OUTPUTS – терминалы подключения динамиков
17. SUBWOOFER OUTPUT – терминалы подключения сабвуфера
18. +12V – терминал подключения питания (+12В)
19. REM IN – терминал подключения дистанционного включения усилителя
20. GND – терминал подключения заземления «-»
21. GAIN – регулировка уровня входного сигнала
Пульт ДУ

17
RURU
4 Ом 8 Ом
Звуковая катушка Общий импеданс
8 Ом 16 Ом
4 Ом 12 Ом
Звуковая катушка Общий импеданс
8 Ом 24 Ом
4 Ом 16 Ом
Звуковая катушка Общий импеданс
8 Ом 32 Ом
Минимальное допустимое сопротивление на выходе усилителя 2 Ом, в мостовом режиме 4 Ом.
6. СПОСОБЫ ПОДКЛЮЧЕНИЯ
Последовательное соединение динамиков
CХЕМЫ ПОДКЛЮЧЕНИЯ ДИНАМИКОВ
Ни в коем случае не подвергайте усилитель нагрузкам ниже заявленного производителем. Используйте данные
схемы для расчета сопротивления различных типов соединений.
Параллельное соединение динамиков
4 Ом 2 Ом
Звуковая катушка Общий импеданс
8 Ом 4 Ом

18
RU
4 Ом 1,33 Ом
Звуковая катушка Общий импеданс
8 Ом 2,66 Ом
4 Ом 1 Ом
Звуковая катушка Общий импеданс
8 Ом 2 Ом
Смешанное соединение динамиков
4 Ом 4 Ом
Звуковая катушка Общий импеданс
8 Ом 8 Ом
ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь
здравым смыслом и практикуйте безопасный звук.
Последовательное соединение
Полное сопротивление = ΩSub 1 + ΩSub 2 + ΩSub 3 ...
СХЕМЫ ВКЛЮЧЕНИЯ САБВУФЕРОВ
Минимальное допустимое сопротивление при поканальном включении 2 Ом, в мостовом режиме 4 Ом.
Используйте данные формулы для расчета сопротивления различных типов соединений.
СХЕМА ВКЛЮЧЕНИЯ НАГРУЗКИ САБВУФЕРА
Параллельное соединение
ΩSub 1 + ΩSub 2 + ΩSub 3 ...
Полное сопротивление = 1
1
1
1
...
...
Ни в коем случае не подвергайте усилитель нагрузкам ниже заявленного производителем. Используйте данные
схемы для расчета сопротивления различных типов соединений.

19
RU
Один сабвуфер, катушки последовательно
Звуковые катушки 1+1, 2+2, 4+4 Ом
2+21+1 4+4
Сабвуфер имеет звуковую
катушку D1, D2 или D4.
Сабвуферы последовательно, катушки параллельно
Один сабвуфер, катушки параллельно
2+2 Ом
4+4 Ом 8 Ом
4 Ом
1+1 Ом 2 Ом
Звуковые катушки Общий импеданс
2+2 Ом
4+4 Ом 2 Ом
1 Ом
1+1 Ом 0,5 Ом
Звуковые катушки Общий импеданс
2+2 Ом
4+4 Ом 4 Ом
2 Ом
1+1 Ом 1 Ом
Звуковые катушки Общий импеданс
2+2 Ом
4+4 Ом 6 Ом
3 Ом
1+1 Ом 1,5 Ом
Звуковые катушки Общий импеданс

20
RU
Сабвуферы последовательно, катушки последовательно
Сабвуферы параллельно, катушки последовательно
2+2 Ом
4+4 Ом 8 Ом
4 Ом
1+1 Ом 2 Ом
Звуковые катушки Общий импеданс
2+2 Ом
4+4 Ом 16 Ом
8 Ом
1+1 Ом 4 Ом
Звуковые катушки Общий импеданс
2+2 Ом
4+4 Ом 24 Ом
12 Ом
1+1 Ом 6 Ом
Звуковые катушки Общий импеданс
2+2 Ом
4+4 Ом 32 Ом
16 Ом
1+1 Ом 8 Ом
Звуковые катушки Общий импеданс
2+2 Ом
4+4 Ом 4 Ом
2 Ом
1+1 Ом 1 Ом
Звуковые катушки Общий импеданс
