decorflame QCM770P-36BDW User manual

ATTENTION:
1. Find a location for the fireplace heater
that is protected from direct sunlight.
2. Do not plug the unit into the power outlet
before reading all instructions.
ELECTRIC FIREPLACE HEATER
INSTRUCTION MANUAL
QCM770P-36BDW

2
WHEN USING ELECTRICAL APPLIANCES, BASIC
PRECAUTIONS SHOULD ALWAYS BE FOLLOWED TO REDUCE
THE RISK OF FIRE, ELECTRIC SHOCK, AND INJURY TO
PERSONS, INCLUDI NG THE FOLLOWING:
IMPORTANT SAFETY INSTRUCTIONS
SAFETY INSTRUCTIONS
1) Read all instructions before using this
electric fireplace heater.
2) This electric fireplace heater is hot when
in use. To avoid burns, do not let bare skin
touch hot surfaces. The grill directly in front
of the heater outlet becomes hot during
heater operation. Keep combustible materi-
als, such as furniture, pillows, bedding,
papers, clothes, and curtains at least 3 feet
(0.9 m) away from the front of the unit and
keep them away from the sides and rear.
3) Extreme caution is necessary when
any heater is used by or near children or
invalids and whenever the fireplace is left
operating and unattended.
4) Always unplug fireplace when not in use.
5) Do not operate any electric fireplace with
a damaged cord or plug or after the heater
malfunctions, has been dropped or dam-
aged in any manner. Return fireplace heater
to authorized service facility for examina-
tion, electrical or mechanical adjustment,
or repair.
6) Do not use outdoors.
7) This electric fireplace heater is not in-
tended for use in bathrooms, laundry areas
and similar indoor locations. Never locate
heater where it may fall into a bathtub or
other water container.
8) Do not run cord under carpeting. Do not
cover cord with throw rugs, runners, or
similar coverings. Arrange cord away from
traffic area and where it will not be tripped
over.
9) To disconnect fireplace, turn controls to
off, then remove plug from outlet.
10) Connect to properly grounded outlets
only.
11) Do not insert or allow foreign objects to
enter any ventilation or exhaust opening as
this may cause an electric shock or fire, or
damage the heater.
12) To prevent a possible fire, do not block
air intakes or exhaust in any manner. Do
not use on soft surfaces, like a bed, where
openings may become blocked.
13) A heater has hot and arcing or sparking
parts inside. Do not use it in areas where
gasoline, paint, or flammable liquids are
used or stored.
14) Use this fireplace heater only as
described in this manual. Any other use
not recommended by the manufacturer

3
may cause fire, electric shock, or injury to
persons.
15) Avoid the use of an extension cord
because the extension cord may overheat
and cause a risk of fire. However, if you have
to use an extension cord, the cord shall be
No.16AWG minimum size and rated not less
than 1875 watts.
16) Do not plug this product into a receptacle
controlled by a wall switch or dimmer.
17) When storing or transporting the unit
and cord, keep in a dry place, free from
excessive vibration and store so as to
avoid damage.
CAUTION
If you use this heater in conjunction with
a thermal control, a program controller,
a timer or any other device that switches
the heater on automatically, remember to
observe all safety warnings at all times.
The heater has safety overheat protection.
If the overheat protection trips, switch off all
switch buttons and wait approximately 5 -10
minutes. It should reset automatically once
the unit cools down.
SAVE THESE INSTRUCTIONS
FOR FUTURE USE.
SAFETY INSTRUCTIONS

4
WARNING:
Procedures and techniques if not care-
fully followed - will result in damage to the
equipment. - will expose the user to the risk
of serious injury, illness or death.

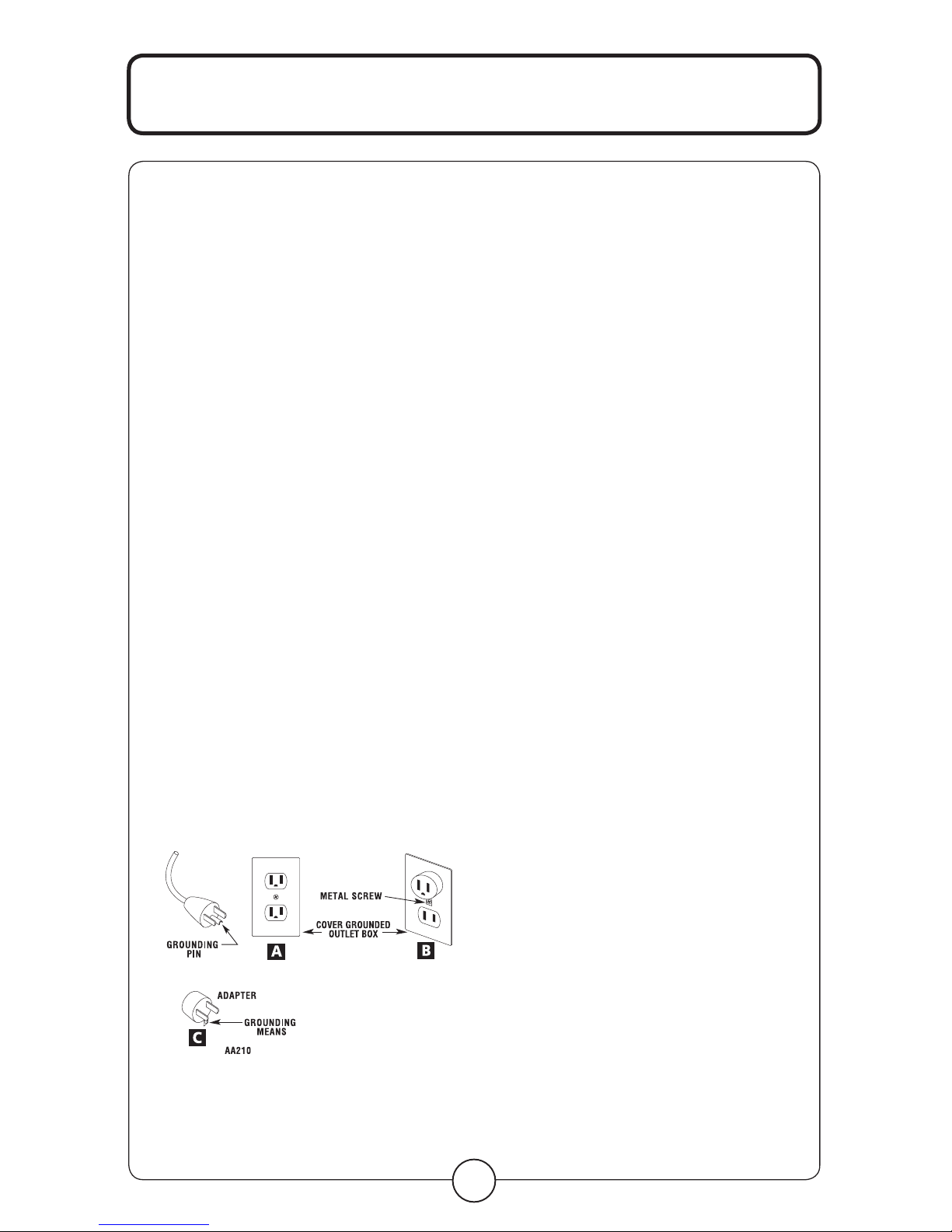

This electric fireplace heater is for use on
120 volts. The cord has a plug as shown at
A in illustration below. An adapter as shown
at C is available for connecting three-blade
grounding-type plugs to two-slot recep-
tacles. The green grounding plug extending
from the adapter must be connected to
a permanent ground such as a properly
grounded outlet box. The adapter should not
be used if a three-slot grounded receptacle
is available.
A 15 AMP circuit is required to operate this
heater. If the breaker trips when the heater
is used then you may need to move the
heater to another location or unplug other
appliances that are on the same circuit. If
you require an extension cord use one that
is rated at 1875 watts.
IMPORTANT
Please note when you open the carton
carefully check the unit and make sure
there are no damages. If you have any
problems with the unit, with how the various
functions work or with hidden damages or
missing parts please call 1-800-459-4409
(EST) immediately for service. NOTE: DO
NOT RETURN UNIT TO THE STORE BEFORE
CALLING THE TOLL FREE NUMBER. Do
not dispose of your cartons until you are
completely satisfied with your new fireplace
heater. Read all instructions thoroughly be-
fore operating your new Electric Fireplace.
NOTE: Light bulbs may become loose
during shipping. If the flame effect is dim
or does not work, please check that light
bulb or bulbs are finger tight in socket. See
instructions for replacing bulb or bulbs.
Please do not return the sample to the store
before checking light bulbs.
NOTE: The electric fireplace heater may
emit a slight harmless odor when first
turned on. This is caused by activating the
internal heater components for the first time
and should not occur again.
SAFETY INSTRUCTIONS

5
MANTLE AND
INSERT ASSEMBLY:
WARNING: Make sure the fireplace INSERT
controls are in the OFF position and the
INSERT is NOT plugged in.
CAUTION: Place a piece of cardboard or
protective sheet on the floor in order to avoid
scratching the decorative surface of your
mantle during assembly.
Please DO NOT fully tighten the KD screws
until all panels are assembled.
Step 1: Attach 2 CONNECTOR [S] to the FRONT
PANEL [D] with 4 KD SCREWS.
(2 screws for each side) See Fig. A
Step 2: Attach all PLASTIC CONNECTOR [X]
to the PANELS [C, D and E] as shown in Fig.
B. (2 screws for each PLASTIC CONNECTOR)
ASSEMBLY INSTRUCTIONS
PARTS LIST:
A) Top panel 1
B) Base panel 1
C) Side panel 2
D) Front panel 2
E) Upper front panel 1
F) Lower panel 1
S) Connector 2
V) Mounting bracket 6
W) KD screws 53
X) Plastic connector 13
Y) SELF REPAIR SET
Touch-up repair paint (bottle)
L shape bracket 8
Screws for L shape 32
Plastic Connector 1
KD Screws 3
KD Nuts 3
Z) WALL ANCHOR SAFETY
CABLE
Wall Anchor 1
Screw for wall anchor 1
Screw for mantle 1
Safety cable 1
TOOL REQUIRED: PHILLIPS HEAD SCREWDRIVER
fig. A

6
NOTE: If the KD SCREW(S) do not fit during
assembly, loosen the 2 screws to adjust the
PLASTIC CONNECTOR until the PANELS/KD
SCREWS can be installed.

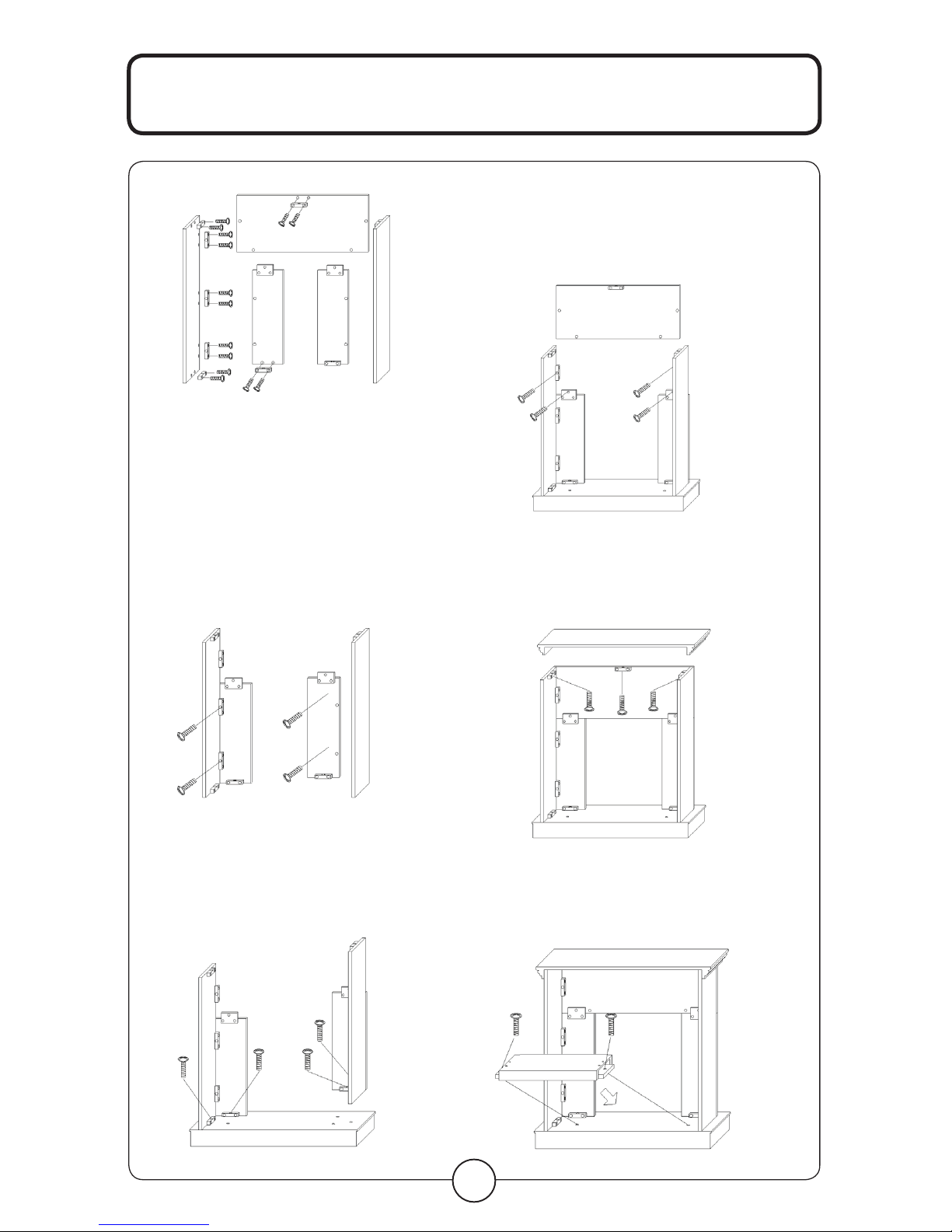

Step 3: Attach the SIDE PANELS [C] to the
FRONT PANELS [D] with 4 KD SCREWS as
shown in Fig. C. (2 screws for each side)
Step 4: Attach the LEFT and RIGHT SIDE
PANELS [C and D] to the BASE [B] using 4
KD SCREWS. (2 screws for each side) See
Fig. D
Step 5: Place the UPPER FRONT PANEL
[E] over the FRONT PANELS [D] with 4 KD
SCREWS. (2 screws for each side) See Fig. E
Step 6: Install the TOP PANEL [A] to the unit
as shown and attach with 3 KD SCREWS.
See Fig. F
Step 7: Attach the LOWER PANEL [F] on the
BASE [B] with 2 KD SCREWS. See Fig. G
ASSEMBLY INSTRUCTIONS
fig. D
fig. B
fig. C
fig. E
fig. F
fig. G

7
Step 8: Tighten all KD SCREWS.
FIREPLACE INSERT
INSTALLATION:
The fireplace insert can be installed after the
mantle has been fully assembled.
WARNING: Make sure the fireplace insert
controls are in the OFF position and the unit
is NOT plugged in.

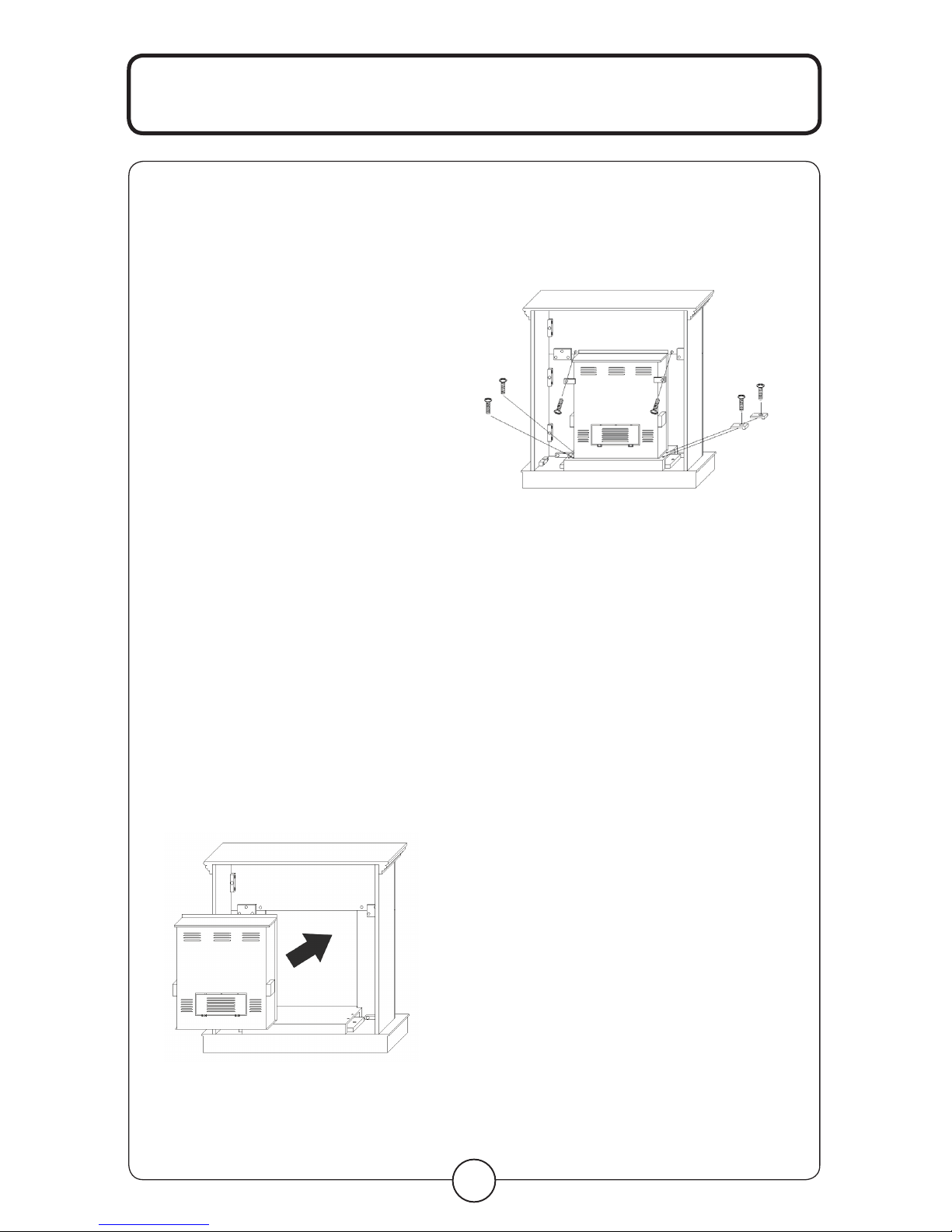

Step 1: Place the INSERT on the floor,
behind the MANTLE. Carefully lift the insert
into the mantle opening until the top meets
the upper front panel. See fig. H
Step 2: Once the INSERT is in place, attach 2
MOUNTING BRACKETS (V) on the top of the
INSERT and lock the insert in place with 2
KD SCREWS (W). See fig. I
Step 3: Attach 4 MOUNTING BRACKETS (V)
to the bottom with 4 KD SCREWS (W).
See fig. I
Step 4: Move assembled unit to desired
location. Unit should not be positioned in
area exposed to direct sunlight.
WALL ANCHOR
SAFETY CABLE
The use of WALL ANCHOR SAFETY CABLE
is highly recommended in order to reduce
the risk of the fireplace being tipped over
accidentally. WARNING: This CABLE may
reduce possible risk of injury if the fireplace
is improperly handled, but is not a substi-
tute for proper adult supervision. Children
should not be left unattended near any
heater.
1. Drill a 5/16” (8mm) hole in the wall. Insert
the PLASTIC WALL ANCHOR into the hole
and gently tap until the flange on the anchor
is against the wall surface.
2. Position the back edge of the mantle close
to the wall.
ASSEMBLY INSTRUCTIONS
fig. H
fig. I

8
OPERATION
3. Attach the SAFETY CABLE to the mantle
using the SCREW FOR MANTLE. See fig. J
4. Use the SCREW FOR WALL to attach the
other end of SAFETY CABLE to the wall.
5. Make sure all screws are tight.
After reading complete instructions, confirm
all controls on fireplace are in the OFF posi-
tion. Plug the fireplace into a 15AMP/120Volt
outlet. If the cord does not reach, you may
use an extension cord rated for a minimum
of 1875 WATTS. Once the fireplace insert
has been properly connected to a grounded
electrical outlet, it is ready to operate.
OPERATION BY
THE CONTROL PANEL
The controls are located behind the grill
below the front glass and can be accessed by
pulling the grill from the top, forward
and down.
ON/OFF: Press this button for main power
and flame effect. The indicator light will turn
on. See below for other control switches.
750W: For low heat function - Press this
switch while the ON/OFF switch is in the on
position for low heat. The indicator light will
turn on.
1500W: For high heat function - Press this
switch while the ON/OFF switch and the
750W switch are in the on position for high
heat. The indicator light will turn on.
Temperature Control: To adjust the tempera-
ture to your individual requirements, turn the
temperature control dial to the right (clock-
wise) to increase the desired temperature
and to the left for lower temperature. This
temperature control dial can only be used
while the ON/OFF switch and 750W & 1500W
switches are in the ON position. When the
heater reaches the desired temperature, the
heater and 750W/1500W indicator light will
fig. J

9
turn off but the fan will continue to operate.
Adjust this knob to restart the heater.
Dimmer Control Knob: Turn the dimmer dial
clockwise or counter clockwise to get the
desired flame intensity. The dimmer switch
can only be used when the ON/OFF switch is
in the on position.
Note: When the ON/OFF switch is turned
off, all other heater functions will stop even
though the switches may be in the
on position.
NOTE: In order to shut down the heater
safely, it is recommended to turn the Tem-
perature Control knob to lowest setting and
allow the heater to cool down before press
the ON/OFF switch to off position.
MAINTENANCE WARNING:
Disconnect power and unplug the power
cord before attempting any maintenance or
cleaning to reduce the risk of fire, electric
shock or damage to persons. The bulbs in
your unit can become extremely hot. Allow
at least 10 minutes between turning off the
unit and removing the light bulbs to avoid
the accidental burning of the skin.
RISK OF FIRE:
Do not exceed the
recommended bulb
wattage.
MAINTENANCE
REPLACING THE
LIGHT BULBS

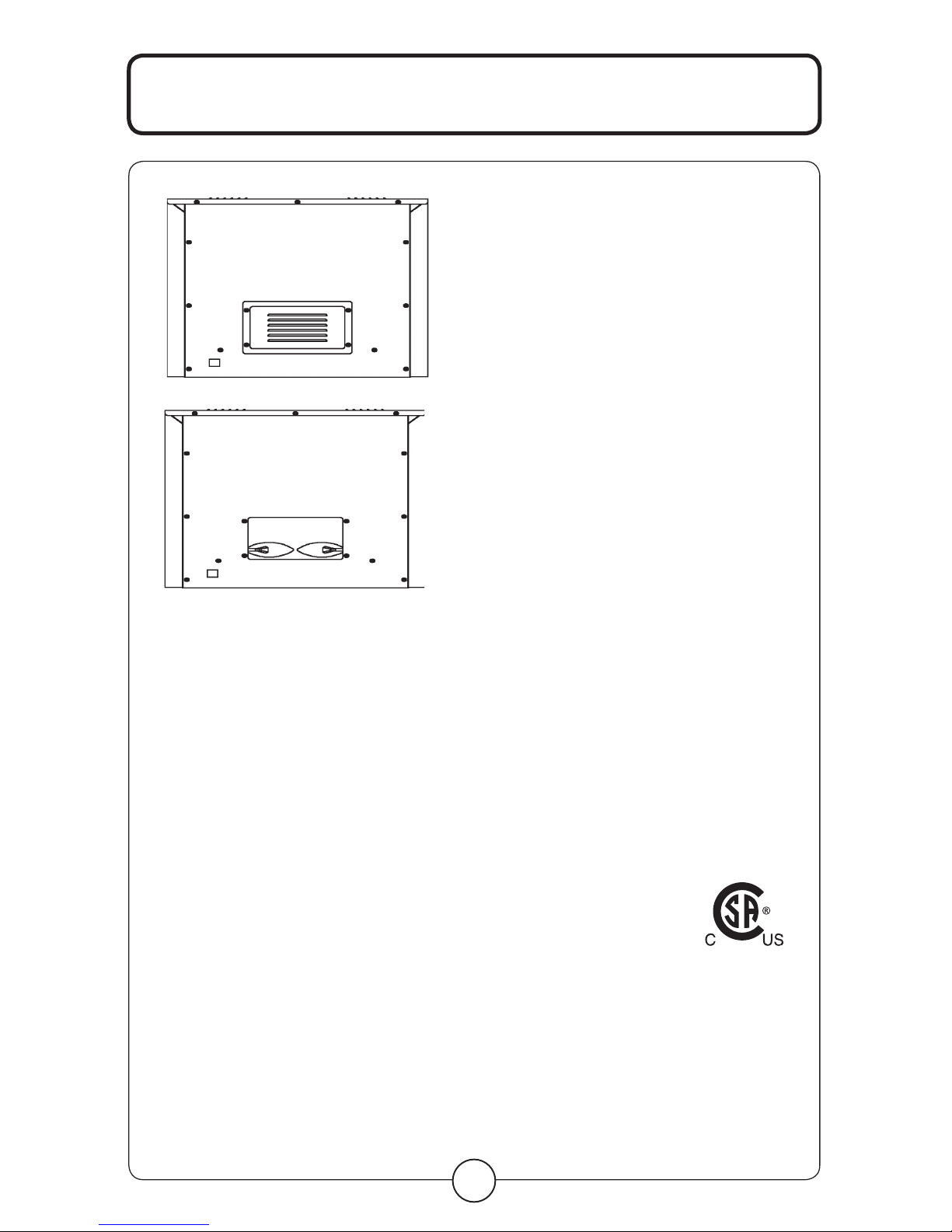

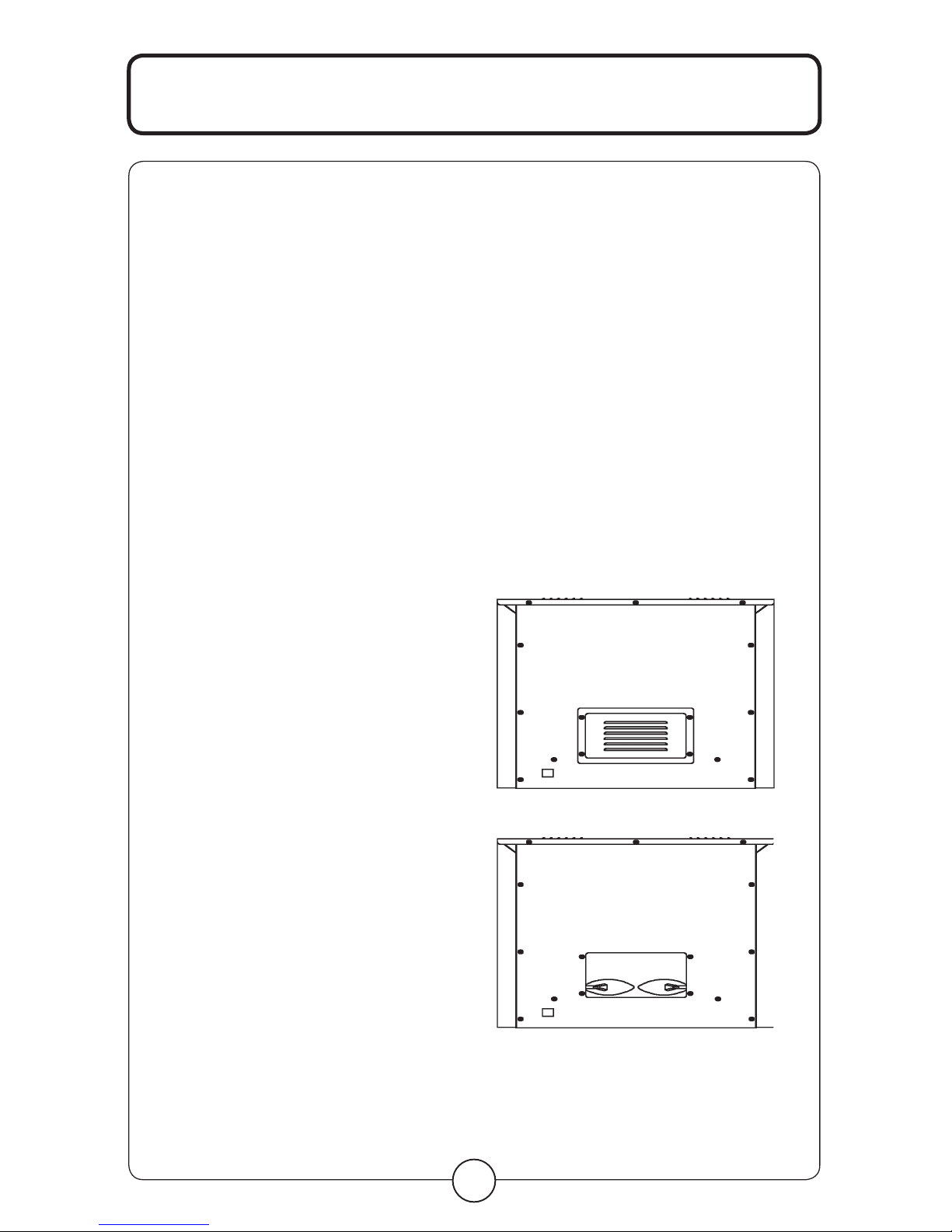

Step 1: Remove 4 screws on the back
of fireplace and remove the rear
cover of the unit.
Step 2: You will find 2 X 40W Type B-10
bulbs under log-set bed.
Step 3: Loosen and remove burnt
out bulb(s) and replace with
new bulb(s).
Step 4: Close the rear cover and secure
with the 4 screws.
Step 5: Plug in the unit.

10
WARRANTY
Every electric fireplace heater is tested
before it leaves the factory and it is guar-
anteed for one year. If the unit should fail
to operate correctly within one year from
the date of purchase, call customer service
at 1-800-459-4409 (EST). We will, at our
discretion either repair or replace the unit. It
will have to be returned to us freight prepaid
and we will return the repaired or replaced
unit to you freight prepaid. The company’s
sole obligation is to repair or replace the
unit. This warranty is void if in the opinion
of Quality Craft the unit has been tampered
with, altered, misused, damaged, abused
or used with the wrong power source. Light
bulbs are not covered by this warranty. The
warranty is for homeowner use only and
does not cover units used in commercial
situations.
Imported by
Quality Craft Ltd.
Laval, Quebec, Canada H7S 2G7
1-800-459-4409 (EST)
www.qualitycraft.com
Made in China
CLEANING/WARRANTY
CLEANING
To clean unit first turn off controls on unit
and unplug the unit from power source. To
clean glass display panel; remove dust with
clean dry cloth or to remove finger prints
and other marks clean glass with clean
damp cloth. Do not use abrasive cleaners or
spray liquids on glass display panel surface.
Metal and metal painted parts should be
cleaned with damp cloth. Do not use
abrasive cleaners or spray liquids on
these surfaces.

CHIMENEA ELÉCTRICA — CALENTADOR
MANUAL DE INSTRUCCIONES
QCM770P-36BDW
IMPORTANTE:
1. Encuentre un lugar para instalar la chimenea eléctrica donde
esté protegida de la luz solar directa.
2. Antes de enchufar la chimenea eléctrica en el tomacorriente,
lea todas las instrucciones.

2
MEDIDAS DE SEGURIDAD IMPORTANTES
1) Lea todas las instrucciones antes de
utilizar esta chimenea eléctrica.
2) Esta chimenea eléctrica se calienta
cuando está en uso. Para evitar quemadu-
ras, no toque las superficies calientes con
la piel al descubierto. La rejilla que se
encuentra directamente delante de la
salida del calentador se calienta cuando el
aparato está en funcionamiento. Mantenga
los materiales combustibles, como
muebles, almohadas, ropa de cama,
papeles, ropa y cortinas, a un mínimo
de 3 pies (0,9 m) de la parte delantera del
calentador y manténgalos alejados de los
costados y de la parte trasera.
3) Es necesario tomar precauciones
extremas cuando niños o minusválidos
utilizan o se encuentran cerca de cualquier
calentador o cuando el aparato se deja en
funcionamiento sin supervisión.
4) Siempre desenchufe la chimenea
cuando no esté en uso.
5) No utilice ninguna chimenea eléctrica
que tenga un cable o enchufe dañado o
después de que haya funcionado mal,
se haya caído o dañado. Devuelva el
calentador al servicio técnico autorizado
para que lo examinen, le ajusten el sistema
eléctrico o mecánico o lo reparen.
6) No utilice el calentador al aire libre.
7) Esta chimenea eléctrica no está des-
tinada a utilizarse en cuartos de baño,
lavaderos y espacios interiores similares.
Nunca coloque el calentador donde se
pueda caer a la bañera u otro recipiente
con agua.
8) No pase el cable por debajo de la
alfombra. No cubra el cable con
alfombras pequeñas, tapetes o cubiertas
similares. Ponga el cable lejos del área
más transitada y donde no sea posible
tropezar con él.
9) Para desconectar la chimenea, gire
los controles a APAGADO y luego quite el
enchufe del tomacorriente.
10) Enchufe únicamente en un tomacor-
riente con conexión a tierra.
11) No inserte ni deje que entre ningún
objeto extraño en ninguna abertura de
ventilación o salida de aire, ya que puede
producir una descarga eléctrica, un incendio
o dañar el calentador.
PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA
ELÉCTRICA Y LESIONES PERSONALES AL UTILIZAR
APARATOS ELÉCTRICOS, SIEMPRE SE DEBEN TOMAR
CIERTAS PRECAUCIONES BÁSICAS, COMO LAS SIGUIENTES:
MEDIDAS DE SEGURIDAD

3
MEDIDAS DE SEGURIDAD
12) Para impedir que se produzca un incendio,
no bloquee las entradas o salidas de aire.
No ponga el calentador sobre superficies
blandas, como una cama, donde las abertu-
ras pueden bloquearse.
13) Un calentador tiene piezas que se
calientan y que forman arcos eléctricos o
producen chispas en el interior. No lo utilice
en áreas donde se use o se almacene gaso-
lina, pintura o líquidos inflamables.
14) Utilice esta chimenea conforme a lo
que se indica en este manual. Cualquier
otro uso no recomendado por el fabricante
puede producir incendios, descargas eléc-
tricas o lesiones personales.
15) Evite el uso de un alargador porque éste
puede recalentarse y producir un incendio.
No obstante, si debe utilizar un alargador,
el calibre mínimo deberá ser de 16AWG
y estar clasificado para 1875 vatios, como
mínimo.
16) No enchufar la chimenea eléctrica en un
tomacorriente controlado por un interruptor
mural o un regulador.
17) Cuando almacene o transporte la unidad
y el cable, manténgalos en un lugar seco,
libre de excesivas vibraciones y guárdelos
bien para que no se dañen.
PRECAUCIÓN:
Si utiliza este calentador con un control
térmico, un controlador de programa, un
temporizador o cualquier otro dispositivo
que encienda el calentador automática-
mente, cumpla siempre con todas las
medidas de seguridad. La chimenea
eléctrica está equipada con un protector
contra el recalentamiento. Si el dispositivo
de protección contra recalentamiento se
desconecta, apague todos los interruptores
y espere unos 5 a 10 minutos. En cuanto se
enfríe el aparato, el dispositivo volverá a su
estado inicial automáticamente.
CONSERVE ESTAS
INSTRUCCIONES PARA SU
FUTURO USO.

4
PRECAUCIÓN:
Si no se siguen atentamente los procedi-
mientos y técnicas indicados, se dañará
el equipo; el usuario quedará expuesto
al riesgo de sufrir lesiones o dolencias
graves o fatales.

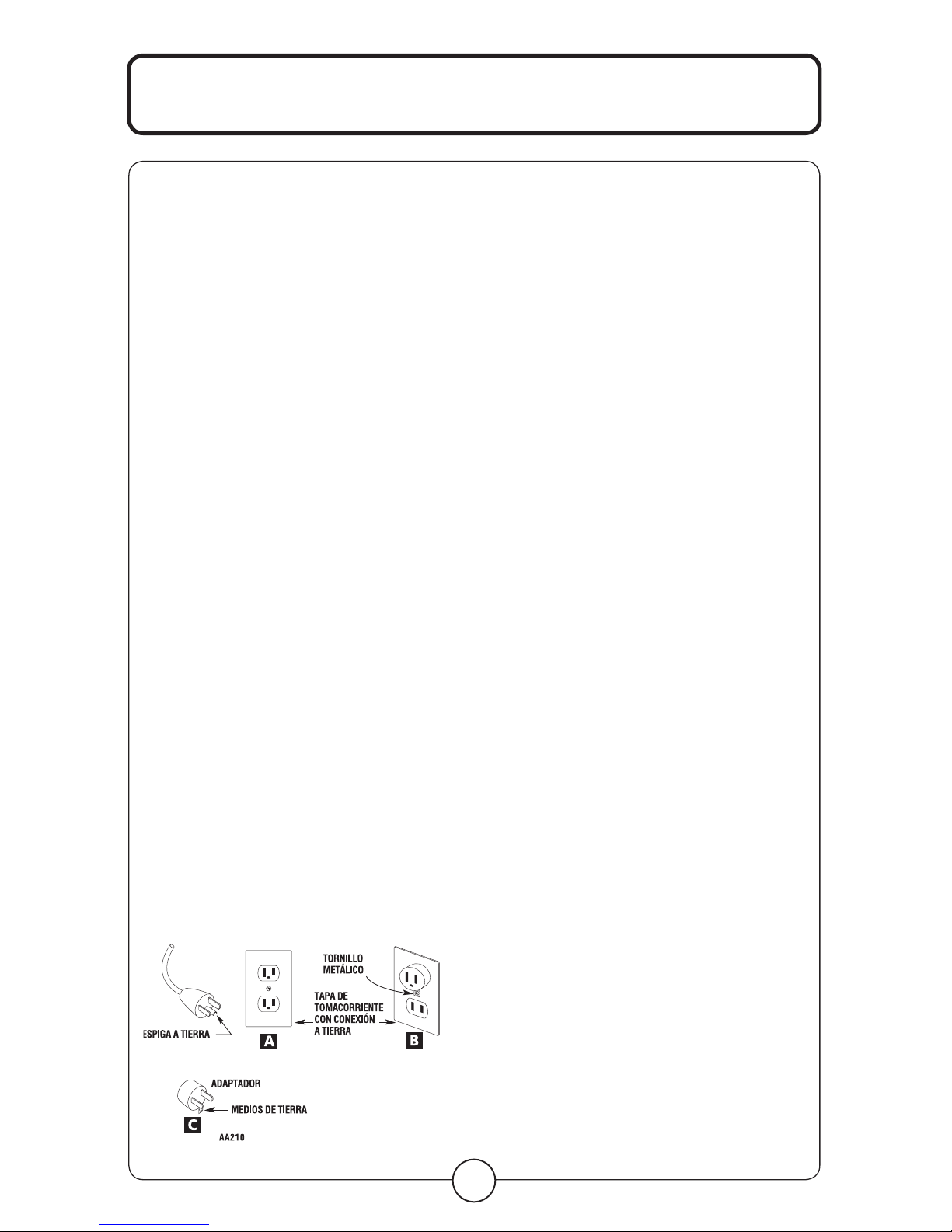

Esta chimenea eléctrica debe utilizarse con
120 voltios. Como se observa en la figura A,
el cable posee un enchufe. Hay un adapta-
dor disponible, como se observa en la figura
C, para conectar enchufes de tres clavijas
con conexión a tierra a tomacorrientes de
dos espigas. El enchufe con conexión a
tierra verde del adaptador debe conectarse
a un contacto a tierra permanente, por
ejemplo, un tomacorriente de conexión a
tierra. El adaptador no debería utilizarse
si hay un tomacorriente de tres espigas
disponible.
Para hacer funcionar este calentador se
requiere un circuito de 15 amperios.
Si el interruptor se desconecta al usar
el calentador, es posible que deba moverlo
a otro sitio o desenchufar otros aparatos
que estén conectados al mismo circuito.
Si requiere un alargador, éste deberá estar
clasificado para 1875 vatios.
IMPORTANTE
Después de abrir la caja, verifique muy bien
la unidad y asegúrese de que no esté dañada.
Si tiene problemas con la unidad, con el modo
en que se utilizan las distintas funciones o con
daños ocultos o partes faltantes, comuníquese
con nosotros de inmediato al 1-800-459-4409
(hora del Este) para solicitar servicio.
NOTA: NO DEVUELVA LA UNIDAD A LA TIENDA
SIN ANTES LLAMAR AL NÚMERO GRATUITO.
No deseche el embalaje hasta estar plenamente
satisfecho con su nueva chimenea eléctrica.
Lea las instrucciones minuciosamente antes
de poner en funcionamiento su nueva
chimenea eléctrica.
NOTA: Las bombillas de luz pueden aflojarse
durante el envío. Si el efecto de llama es débil
o no funciona, verifique que la(s) bombilla(s)
esté(n) bien ajustada(s) al tomacorriente.
Lea las instrucciones para cambiar la(s)
bombilla(s). No devuelva la unidad a la tienda
sin verificar el estado de las bombillas de luz.
NOTA: La chimenea eléctrica puede emitir un
ligero olor inofensivo cuando se enciende por
primera vez. Esto sucede por ser la primera
vez que los componentes internos del calentador
se activan y no debería volver a ocurrir.
MEDIDAS DE SEGURIDAD

5
ENSAMBLE DE LA REPISA
Y EL INSERTO:
ADVERTENCIA: Cerciórese de que los
controles del INSERTO de la chimenea estén
en la posición de APAGADO (OFF) y que el
INSERTO NO esté enchufado.
PRECAUCIÓN: Coloque una plancha de
cartón o una lámina protectora en el piso
para evitar que se raye la superficie decora-
tiva del gabinete durante el montaje.
NO ajuste al máximo los tornillos KD hasta
que se hayan montado todos los paneles.

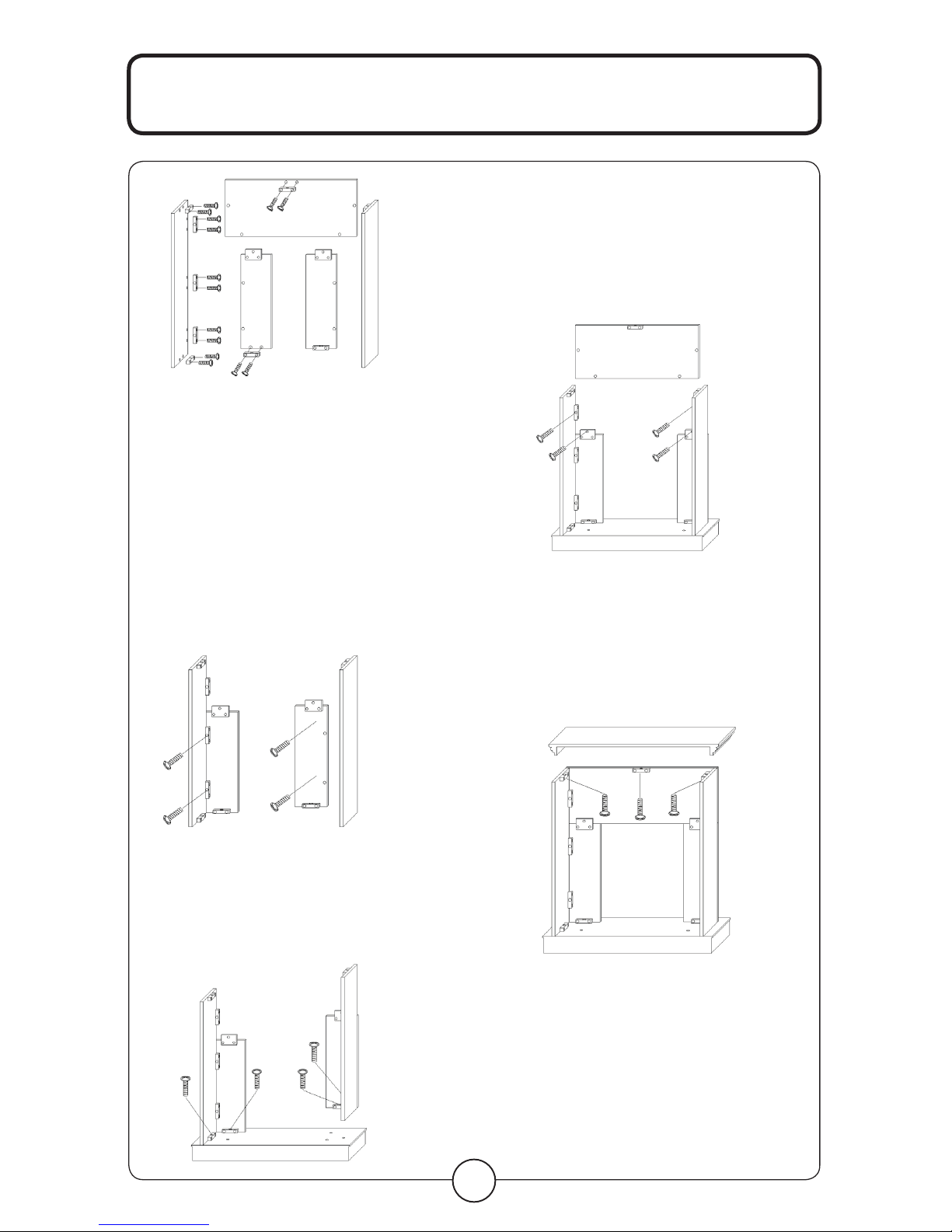

Paso 1: Sujete dos (2) CONECTORES [S] al
PANEL FRONTAL [D] con los cuatro (4)
TORNILLOS KD (2 tornillos a cada lado).
Ver la fig. A.
Paso 2: Sujete todos los CONECTORES DE
PLÁSTICO [X] a los PANELES [C, D y E]
como se muestra en la fig. B. (2 tornillos
para cada CONECTOR DE PLÁSTICO).
INSTRUCCIONES DE MONTAJE
HERRAMIENTA REQUERIDA: DESTORNILLADOR PHILLIPS
fig. A
LISTADO DE PIEZAS:
A) Panel superior 1
B) Panel inferior 1
C) Paneles laterales 2
D) Paneles frontales 2
E) Panel de frontal superior 1
F) Panel de inferior 1
S) Conector 2
V) Soporte de sujeción 6
W) Tornillos KD 53
X) Conector de plástico 13
Y) JUEGO PARA AUTORREPARACIONES
Pintura para efectuar retoques (botella)
Soporte en forma de “L” 8
Tornillos para el soporte en forma de “L” 32
Connector de plástico 1
Tornillos KD 3
Tuercas KD 3
Z) CABLE DE SEGURIDAD DEL
ANCLAJE PARA PARED
Anclaje para pared 1
Tornillo del anclaje para pared 1
Tornillo para el gabinete 1
Cable de seguridad 1

6
NOTA: Si LOS TORNILLOS KD no encajan
durante el montaje, desajuste los dos (2)
tornillos para acomodar el CONECTOR DE
PLÁSTICO hasta que se puedan instalar los
TORNILLOS KD o los PANELES.
Paso 3: Sujete los PANELES LATERALES
[C] a los PANELES FRONTALES [D] con los
cuatro (4) TORNILLOS KD como se muestra
en la Fig. C (2 tornillos a cada lado).
Paso 4: Sujete los PANELES LATERALES
IZQUIERDO Y DERECHO [C y D] a la BASE [B]
con la ayuda de cuatro (4) TORNILLOS KD (2
tornillos a cada lado). Vea la fig. D.
Paso 5: Coloque el PANEL FRONTAL SUPE-
RIOR [E] sobre los PANELES FRONTALES
[D] con cuatro (4) TORNILLOS KD (2 tornillos
a cada lado). Ver fig. E.
Paso 6: Instale el PANEL SUPERIOR [A]
sobre la unidad como se muestra en la
ilustración y sujételo con tres (3) TORNIL-
LOS KD. Ver fig. F.
Paso 7: Sujete el PANEL INFERIOR [F]
sobre la BASE [B] con dos (2) TORNILLOS
KD. Ver fig. G.
INSTRUCCIONES DE MONTAJE
fig. B
fig. E
fig. C
fig. D
fig. F

7
Paso 8: Ajuste todos los TORNILLOS KD.
INSTALACIÓN DEL DISPOSITIVO
INTERNO DE LA CHIMENEA
Una vez que se haya finalizado con el
montaje del gabinete, se puede instalar el
dispositivo interno de la chimenea.
PRECAUCIÓN: Asegúrese de que los con-
troles del dispositivo interno de la chimenea
se encuentren en la posición APAGADO y
que la unidad NO esté enchufada.
Paso 1: Coloque el INSERTO en el piso,
detrás de la REPISA. Con mucho cuidado,
levante el inserto y colóquelo en la abertura
de la repisa hasta que la parte superior
haga contacto con el panel delantero supe-
rior. Consulte la figura H.
Paso 2: Cuando el ENGASTE esté colocado en
su lugar, acople 2 BROCHE DE MONTAJE (V)
en la parte superior del ENGASTE y bloquee
éste en su lugar con 2 TORNILLOS KD
(W). Consulte la figura I
Paso 3: Acople 4 BROCHE DE MONTAJE (V)
al soporte con 4 TORNILLOS KD. Consulte
la figura I
Paso 4: Traslade la unidad armada donde
desee instalarla. No se debe instalar la
unidad en un área donde quede expuesta a
la luz solar directa.
CABLE DE SEGURIDAD DEL
ANCLAJE PARA PARED
Se recomienda especialmente usar un
CABLE DE SEGURIDAD DEL ANCLAJE
PARA PARED con el fin de reducir el riesgo
de que la chimenea se caiga accidental-
mente. PRECAUCIÓN: Este CABLE puede
reducir el posible riesgo de sufrir lesiones si
no se manipula la chimenea correctamente,
pero no es el sustituto de la correspondient-
supervisión de un adulto. No se debe dejar
INSTRUCCIONES DE MONTAJE
fig. G
fig. I
fig. H

8
que los niños permanezcan cerca de la
chimenea sin supervisión.
1. Haga un orificio de 5/16” (8mm) en la
pared. Introduzca el ANCLAJE DE PLÁSTICO
PARA PARED dentro del orificio y, con
suavidad, déle unos golpecitos hasta que el
reborde del anclaje quede contra la superfi-
cie de la pared.
2. Coloque el borde posterior del gabinete
cerca de la pared.
3. Sujete el CABLE DE SEGURIDAD al
gabinete usando el TORNILLO PARA EL
GABINETE. Consulte la figura J.
4. Use el TORNILLO PARA LA PARED para
sujetar el otro extremo del CABLE DE SE-
GURIDAD a la pared.
5. Asegúrese de que todos los tornillos
queden ajustados.
Después de leer las instrucciones, verifique
que todos los controles de la chimenea
estén a la posición APAGADO. Enchufe la
FUNCIONAMIENTO
chimenea a un tomacorriente de
15 amperios/120 voltios. Si el cable no
alcanza, puede utilizar un alargador
clasificado para 1875 vatios como mínimo.
Una vez que el alargador de la chimenea se
encuentra conectado adecuadamente a un
tomacorriente con conexión a tierra, el
calentador está listo para funcionar.
MANEJO DESDE EL PANEL
DE CONTROL
Los controles están ubicados detrás de la parrilla
debajo del cristal delantero y se puede acceder
a ellos tirando de la parrilla hacia arriba, y luego
hacia adelante y hacia abajo.
ENCENDIDO/APAGADO (ON/OFF): oprima este
botón para encender el aparato y crear el efecto
de llamas. La luz indicadora se encenderá. Vea la
descripción de los otros controles más abajo.
750W: Para función de calefacción baja, oprima este
botón cuando el interruptor ENCENDIDO/APAGADO
esté en la posición para calefacción baja. La luz
indicadora se encenderá.
1500W: Para función de calefacción alta, oprima
este botón cuando los interruptores de ENCEN-

9
DIDO/APAGADO y de 750W estén en la posición para
calefacción alta. La luz indicadora se encenderá.
Perilla del termostato: Para regular la temperatura
de acuerdo con a sus necesidades individuales,
gire la perilla del termostato hacia la derecha (en el
sentido de las agujas del reloj) para aumentar
la temperatura y hacia la izquierda para disminuirla.
La perilla del termostato sólo puede utilizarse
cuando los interruptores de ENCENDIDO/APAGADO
y los de 750W y 1500W están en la posición
ENCENDIDO. Cuando el calefactor alcance la tem-
peratura deseada, el calefactor y la luz indicadora
750 W / 1500 W se apagarán y el ventilador seguirá
funcionando con flujo de aire. Regule esta perilla
para reiniciar el calefactor.
Regulador de intensidad luminosa: Gire el regulador
en el sentido de las agujas del reloj o en sentido
contrario para obtener la intensidad luminosa
deseada. Este regulador funcionará sólo si el botón
ENCENDIDO/APAGADO está en la posición de
ENCENDIDO.
NOTA: Cuando el botón ENCENDIDO/APAGADO esté
en la posición APAGADO, todas las otras funciones
del calentador se apagarán, aun cuando los
interruptores estén en la posición de ENCENDIDO.
NOTA: Para apagar el calentador de una manera
segura, se recomienda colocar la perilla de control
de temperatura en la posición más baja y dejar que
el calentador se enfríe antes de presionar el botón
ON/OFF (ENCENDIDO/APAGADO).
PRECAUCIÓN:
Antes de hacer cualquier tipo de
mantenimiento o limpieza, desenchufe el
aparato para reducir el riesgo de incendio,
descargas eléctricas o lesiones personales.
Las bombillas en la unidad pueden
calentarse mucho. Para evitar quemaduras
accidentales de la piel, deje pasar por
MANTENIMIENTO
lo menos 10 minutos después de haber
apagado el aparato para quitar las bombillas.
RIESGO DE INCENDIO:
NO EXCEDA EL VATAJE
DE LA BOMBILLA
RECOMENDADO.
CAMBIO DE LAS BOMBILLAS
Paso 1: Quite los cuatro tornillos de la
parte trasera de la chimenea
eléctrica y quite la cubierta trasera
de la unidad.
Paso 2: Encontrará bombillas 2 X de tipo
B-10 de 40 vatios debajo de los
leños.
Paso 3: Afloje y quite la(s) bombilla(s)
quemada(s) y reemplácela(s)
por bombilla(s) nueva(s).
Paso 4: Cierre la cubierta trasera y
asegúrela con los 4 tornillos.
Paso 5 : Enchufe la unidad.

10
GARANTÍA
Todas las chimeneas eléctricas se prue-
ban antes de salir de la fábrica y poseen
garantía por un año. Si la unidad no
funciona como corresponde dentro del año
de garantía a partir de la fecha de compra,
comuníquese con el servicio de atención al
cliente al 1-800- 459-4409 (hora del Este).
Nuestra empresa, a su discreción, reparará
o cambiará la unidad. La unidad deberá ser
devuelta con el flete pago y la empresa le
devolverá la unidad reparada o una unidad
nueva, también con flete pago. La única
obligación de la empresa es reparar o
cambiar la unidad. Esta garantía carece
de validez si, a criterio de Quality Craft, la
unidad ha sido manipulada, alterada, usada
de manera inapropiada, dañada, maltratada
o utilizada con una fuente de energía
inadecuada. Esta garantía tampoco cubre
las bombillas. La garantía cubre únicamente
el uso doméstico del aparato y no aquellos
aparatos que se usen para fines comerciales.
Importado por
Quality Craft Ltd.
Laval, Quebec, Canada H7S 2G7
1-800-459-4409 (hora del Este)
www.qualitycraft.com
Fabricado en China
LIMPIEZA/GARANTÍA
LIMPIEZA
Para limpiar la unidad, apague primero
los controles y desenchúfela de la fuente
de alimentación. Para limpiar el panel
de vidrio, quite el polvo con un paño seco
y limpio. Para quitar huellas digitales u
otras marcas, limpie el vidrio con un paño
húmedo y limpio. No utilice productos de
limpieza abrasivos o rociadores sobre la
superficie del panel de vidrio. Las partes
de metal o pintadas se deben limpiar con
un paño húmedo. No utilice productos de
limpieza abrasivos o rociadores sobre estas
superficies.
