DeDietrich DTG 220/II User manual

GC 193
94858456
Adaptation au propane
Ces opérations doivent être effectuées par un
professionnel qualifié.

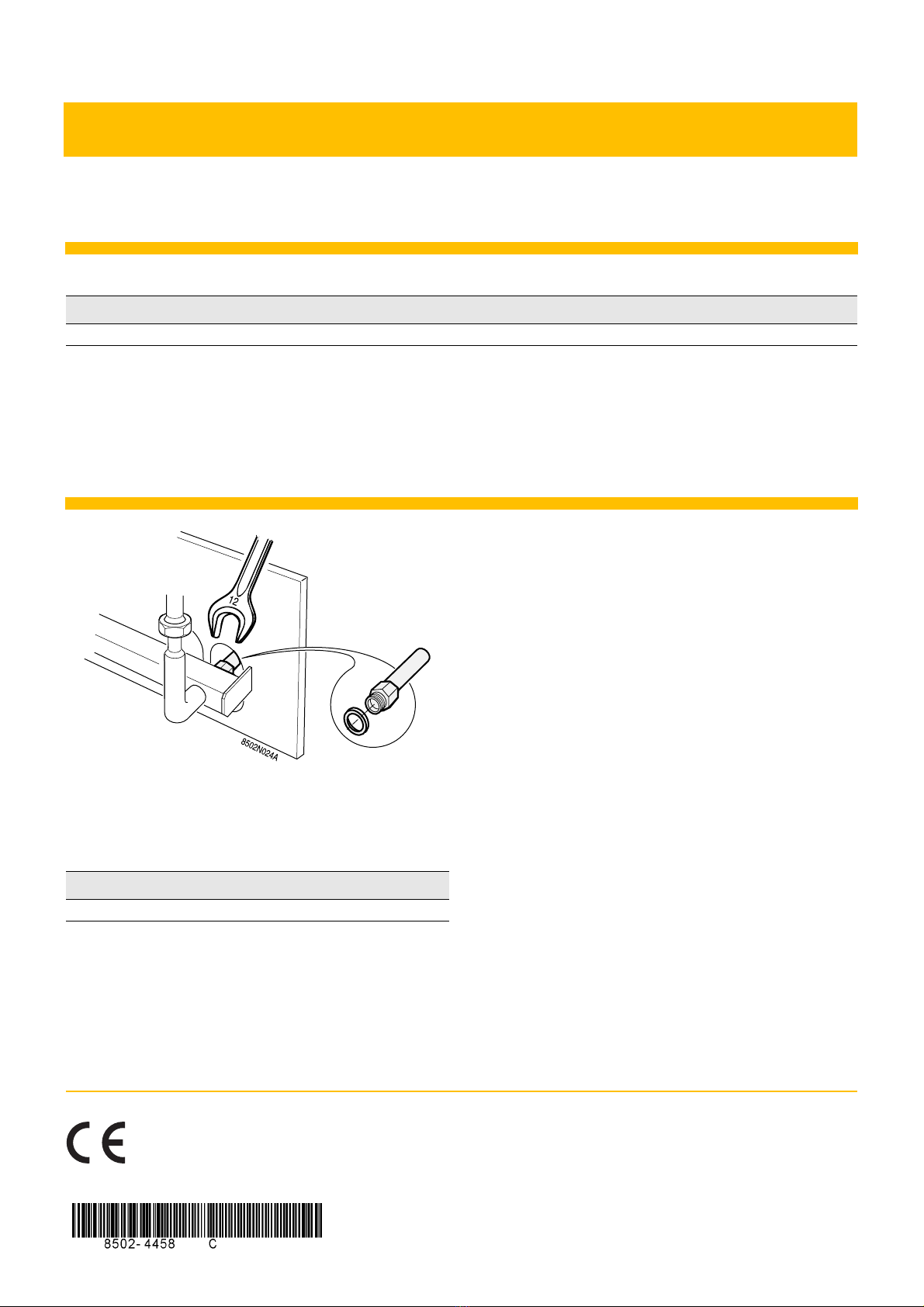

1 Changement des injecteurs des brûleurs
Couper l'alimentation électrique et l'alimentation en gaz de
la chaudière.
Enlever les injecteurs avec une clé de 12 et remonter les nouveaux
injecteurs avec leurs nouveaux joints.
Remontage :
Remettre correctement les joints en place.
Visser les injecteurs d’abord à la main et les bloquer
soigneusement à l'aide d'une clé.
Effectuer un contrôle d'étanchéité gaz
Nombre d'éléments 6 7 8 9 10 11 12 13 14
Propane GC193 GC193 GC193 GC193 GC193 GC193 GC193 GC193 GC193
Marquage de l’injecteur
Propane 160B
DTG 220/II - GSR 230 N/II - DTG 230
Français
31/07/07
Français
31/07/07

2Adaptation à un autre gaz - Propane 31/07/07 - 94858456 - 8502-4458C
2 Changement de l’injecteur du brûleur d’allumage
Dévisser l’écrou de raccordement (clé de 14)
Tirer à soi le tube d’alimentation gaz
Enlever l’injecteur du brûleur d’allumage
Placer le nouvel injecteur
Remonter le tube d’alimentation (clé de 14)
Effectuer un contrôle d'étanchéité gaz.
Marquage de
l’injecteur
Diamètre injecteur
(mm)
Propane 30 30
1
3
4

3
31/07/07 - 94858456 - 8502-4458C Adaptation à un autre gaz - Propane

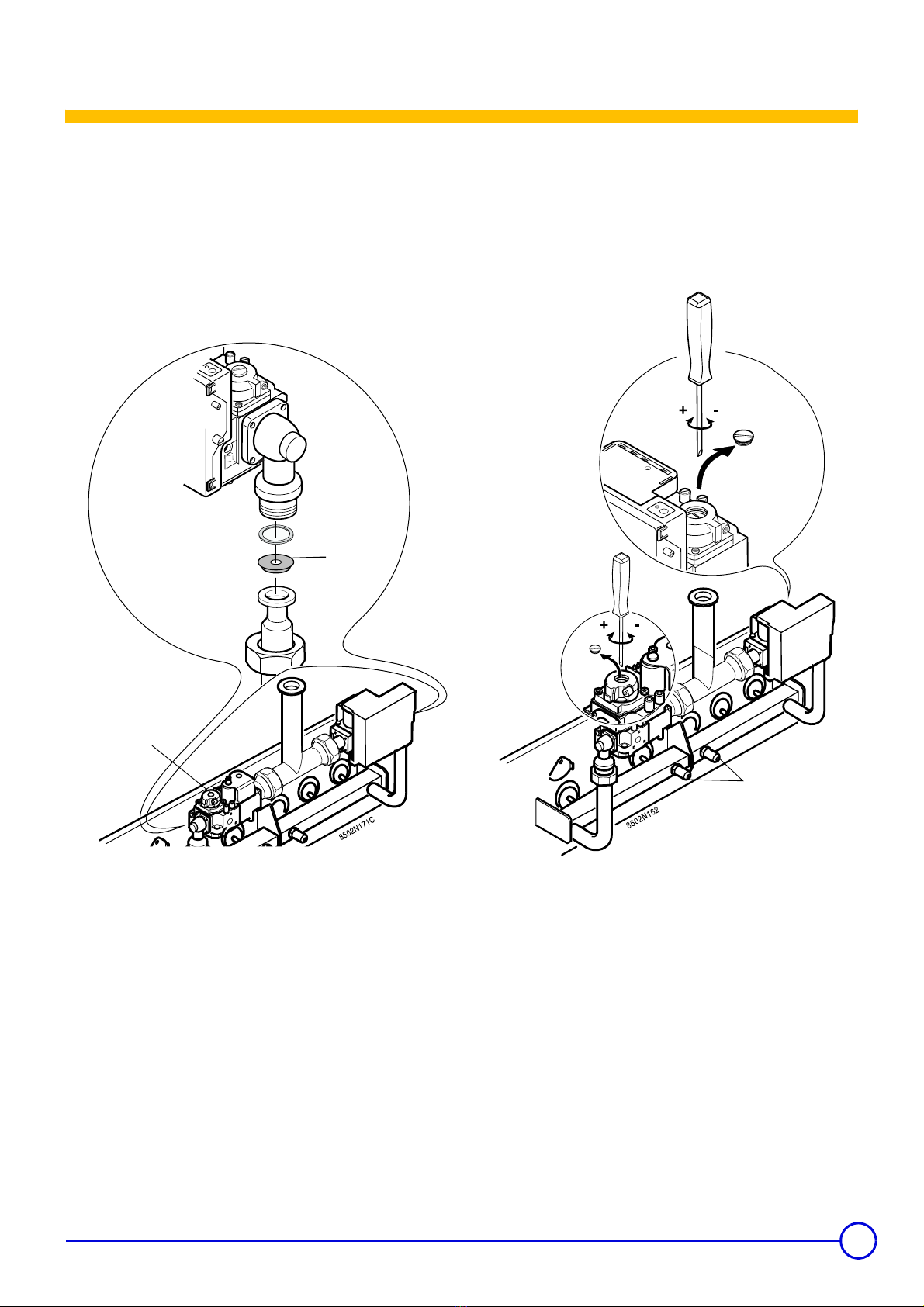

3 Réglage de la pression aux injecteurs
Mettre la chaudière en service.
ZVoir : Notice d'installation et d'entretien de la chaudière
Vérifications avant mise en service
Procédure de mise en service
Le réglage de la pression doit être effectué par un
professionnel qualifié.
Version S - 7-8 éléments
Bouchon de protection
Diaphragmes gaz naturel
Sur les modèles DTG 220-7 S/II + DTG 220-8 S/II + DTG 230-
7 S + DTG 230-8 S, le régulateur de pression est vissé à fond
(hors service).
La pression aux injecteurs au gaz naturel est déterminé par un
diaphragme situé dans le raccord union en sortie de la vanne
gaz.
Retirer le diaphragme lors du passage des gaz naturels au
propane.
Dans le cas d'un remplacement de vanne gaz :
Vérifier que la vis sous le bouchon de protection est bien vissée
à fond.
Procéder soigneusement aux réglages de pression et de
progressivité à l'ouverture comme décrit dans ce chapitre.
Tous pays sauf la France :
- Retirer les diaphragmes
- Effectuer le réglage de la pression aux injecteurs (Voir : 9-14
éléments)
Version S - 9-14 éléments
Version Eco.NOx - Tous les modèles
Prise de pression
- Brancher le manomètre sur la prise de pression gauche ou droite
de la nourrice.
- Régler les thermostats de chaudière en position maximale.
- Dévisser le bouchon de protection de chaque vanne.
- Régler la pression à la vanne de gauche et à la vanne de droite à
l'aide de la vis qui se trouve sous le bouchon de protection.
Z7 Pressions de réglage et marquages des injecteurs calibrés
(page : 6)
La pression doit être la même aux 2 prises de pression de la
nourrice.
- Remettre les bouchons de protection en place.




4Adaptation à un autre gaz - Propane 31/07/07 - 94858456 - 8502-4458C

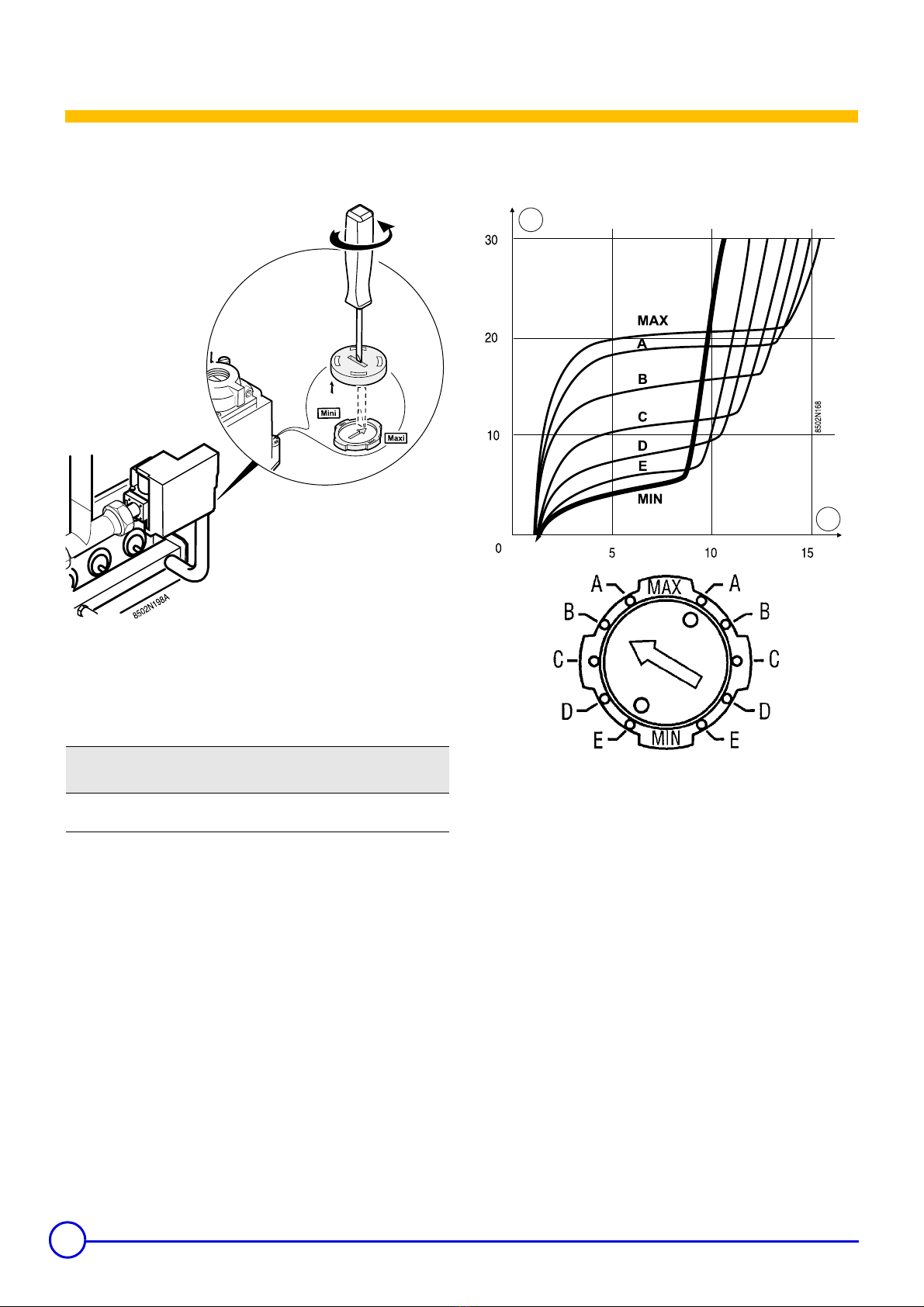

4 Réglage du palier de démarrage
Vanne de droite
1/4 tour
Si nécessaire, la pression de démarrage peut être réglée sur la
vanne de droite (1ère allure) à l'aide d'un tournevis plat.
Pour modifier ce réglage, il faut d'abord retirer la protection à l'aide
d'un tournevis (1/4 tour).
Vanne de gauche
La progressivité de la vanne de gauche (2ème allure) est toujours
réglée au "Minimum" (6-13 éléments).
Il n'y a pas de réglage à faire sur la vanne gauche d'une chaudière
14 éléments.
Fonctionnement du réglage de la vis de
progressivité
Pression (mbar)
Temps (s)
Pression de
démarrage Position conseillée
Propane 10 mbar C
(1/4 tour)

8502N211
1
2

5
31/07/07 - 94858456 - 8502-4458C Adaptation à un autre gaz - Propane

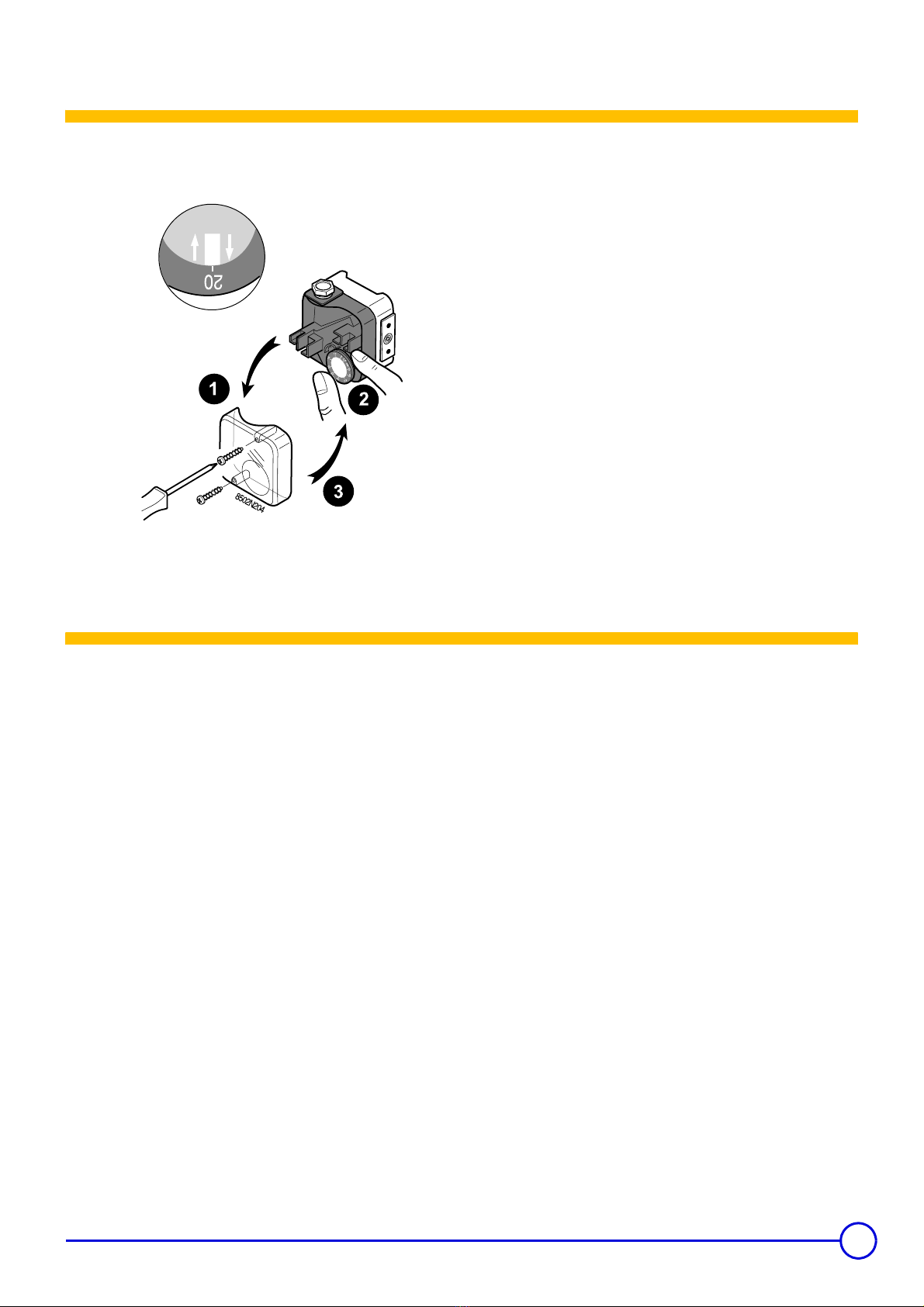

5 Réglage du pressostat gaz
Uniquement sur les chaudières équipées du kit vanne de sécurité +
pressostat gaz (colis GC191) Démonter le capot de protection.
Régler la pression :
Propane : 20 mbar
Remonter le capot de protection.
6 Collage de l'étiquette
Coller l'étiquette qui indique pour quel type de gaz la chaudière est
équipée et réglée.

6Adaptation à un autre gaz - Propane 31/07/07 - 94858456 - 8502-4458C
7 Pressions de réglage et marquages des injecteurs
calibrés
7.1 Version S
* Uniquement en France : Ces valeurs correspondent à une
puissance utile de 69.9kW.
7.2 Version Eco.NOx
* Uniquement en France : Ces valeurs correspondent à une
puissance utile de 69.9kW.
Chaudières DTG 220-... S/II
Chaudières DTG 230-... S 78910 11 12 13 14
Pression aux injecteurs
Propane mbar 32 32 30*/32 32 32 32 32 32
Pression de démarrage
Propane mbar 10 10 10 10 10 10 10 10
Injecteur
Nombred’injecteurs 678910111213
Propane 160B 160B 160B 160B 160B 160B 160B 160B
Débit gaz - Allure 2
Propane kg/h 4.59 5.35 5.94*/6.11 6.87 7.62 8.37 9.13 9.88
Chaudières DTG 220-... Eco.NOx/II
Chaudières GSR 230-... N/II
Chaudières DTG 230-... Eco.NOx
678910 11 12 13 14
Pression aux injecteurs
Propane mbar 32 32 32 30*/32 32 32 32 32 32
Pression de démarrage
Propane mbar 10 10 10 10 10 10 10 10 10
Injecteur
Nombred’injecteurs 5678910111213
Propane 160B 160B 160B 160B 160B 160B 160B 160B 160B
Débit gaz - Allure 2
Propane kg/h 3.83 4.59 5.35 5.94*/
6.11 6.87 7.62 8.37 9.13 9.88

GC 193
94858456
Anpassung für Propangas
Diese Arbeiten müssen von qualifizierten Fachkräften
durchgeführt werden.

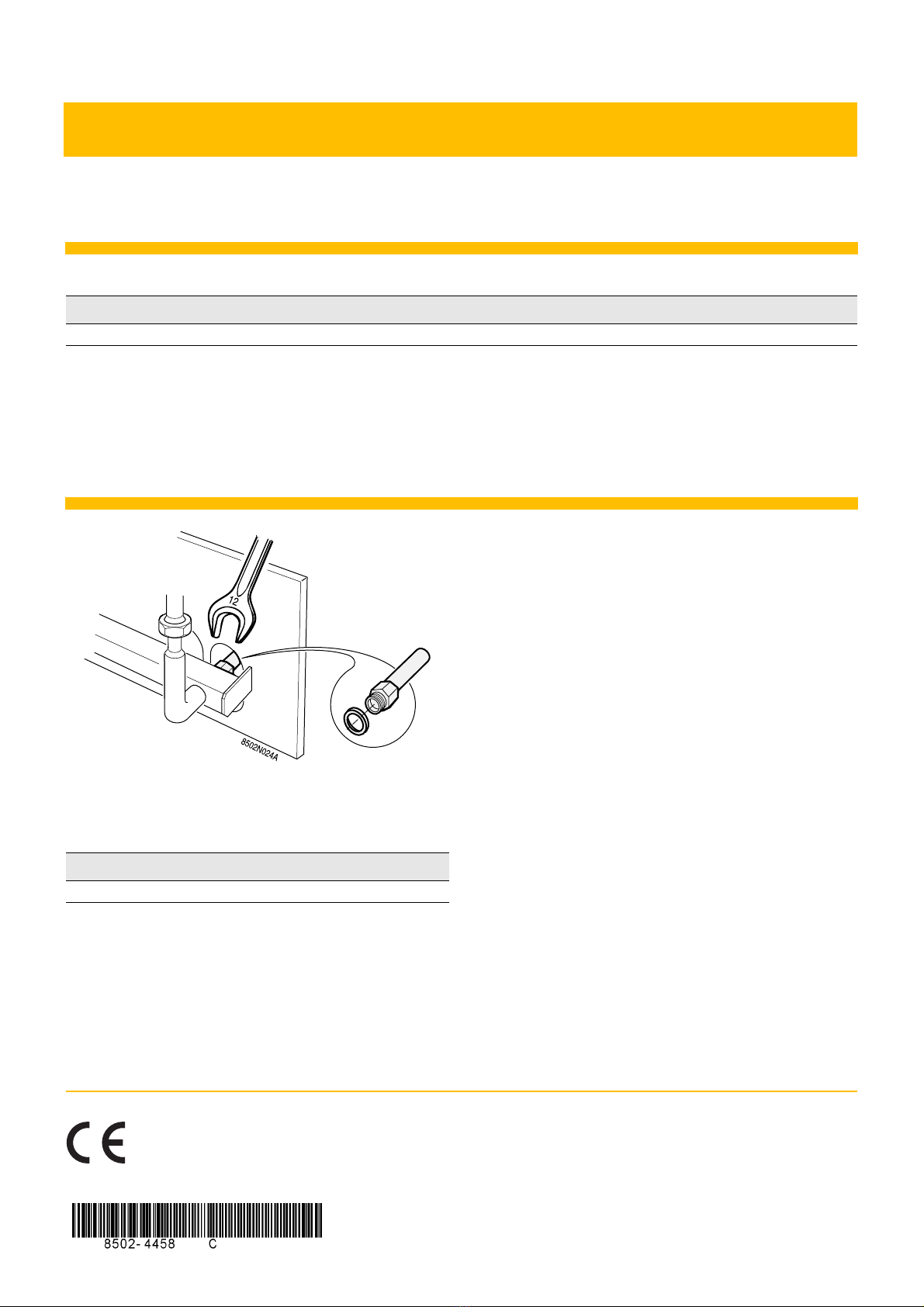

1 Austauschen der Brennerdüsen
Netzanschluss und Gaszufuhr des Heizkessels
unterbrechen.
Die Düsen mit einem 12er-Schlüssel abnehmen und neue Düsen mit
neuen Dichtungen montieren.
Wiedermontage:
Die Dichtungen ordnungsgemäß wieder einsetzen.
Die Düsen zuerst mit der Hand einschrauben und dann mit dem
Schlüssel sorgfältig festziehen.
Gasdichtheit prüfen
Glieder Anzahl 6 7 8 9 10 11 12 13 14
Propan GC193 GC193 GC193 GC193 GC193 GC193 GC193 GC193 GC193
Düsen-Markierung
Propan 160B
DTG 220/II - GSR 230 N/II - DTG 230
Deutsch
31/07/07

8Adaptation à un autre gaz - Propane 31/07/07 - 94858456 - 8502-4458C

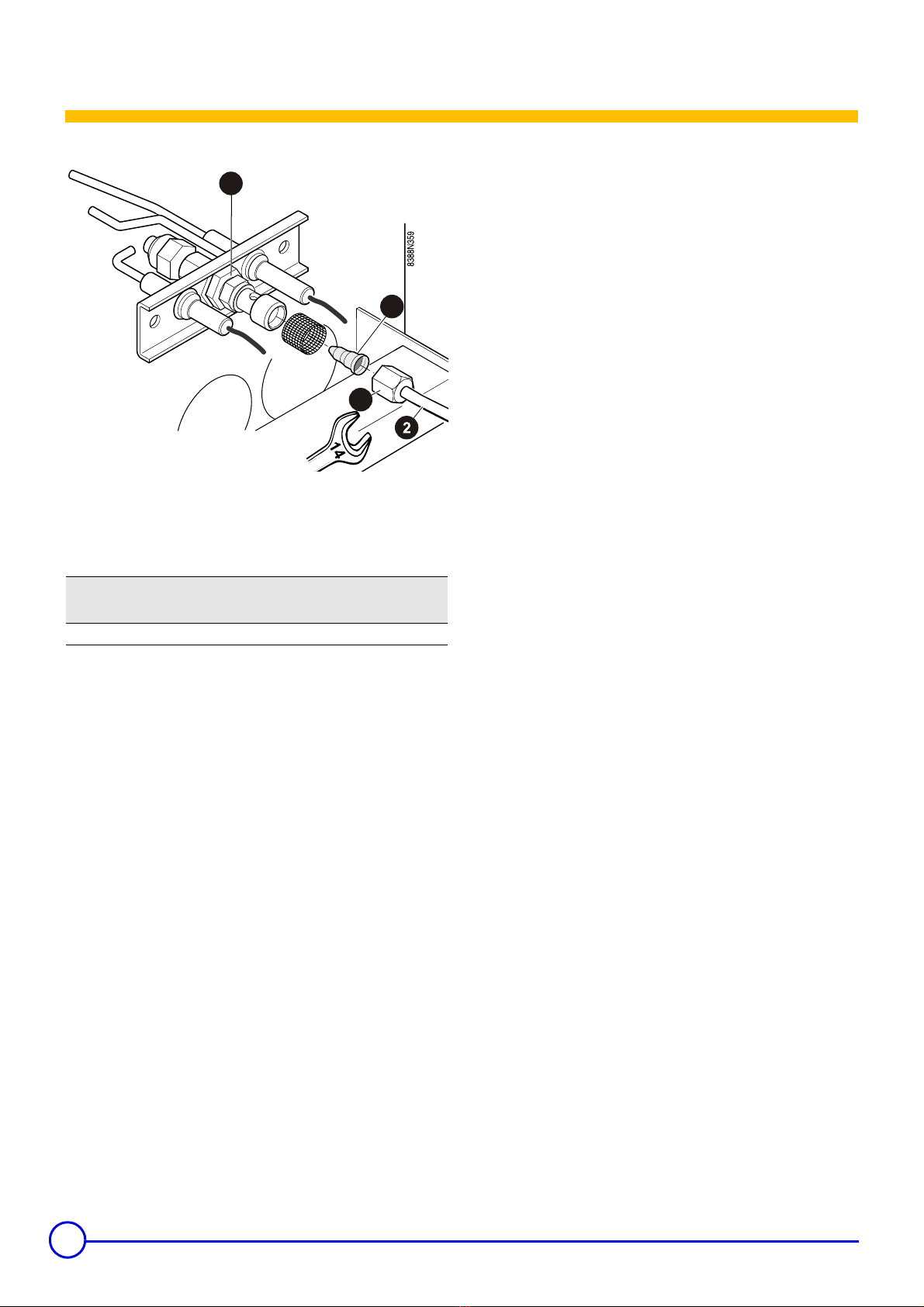

2 Austauschen der Zündbrennerdüse
Anschlussmutter lösen (14er Schlüssel)
Gaszuleitungsrohr löschen
Düse vom Zündbrenner entfernen
Neue Düse anbringen
Gaszuleitungsrohr wieder anbringen (14er Schlüssel)
Gasdichtheit prüfen.
Düsen-Markierung Düsen-
Durchmesser (mm)
Propan 30 30
1
3
4

9
31/07/07 - 94858456 - 8502-4458C Adaptation à un autre gaz - Propane
3 Einstellen des Druckreglers
Kessel in Betrieb nehmen.
ZSiehe: Installations- und Wartungsanleitung des
Heizkessels
Prüfungen vor der Inbetriebnahme
Verfahren für die Inbetriebnahme
Die Druckeinstellung darf nur durch qualifiziertes
Fachpersonal erfolgen.
Version S - 7-8 Glieder
Schutzstopfen
Erdgas Membrane
Bei den Modellen DTG 220-7 S/II + DTG 220-8 S/II + DTG 230-
7 S + DTG 230-8 S ist der Druckregler vollständig
eingeschraubt (außer Betrieb).
Der Druck an den Erdgasdüsen wird durch eine Membrane
geregelt, die sich im Verbindungsstück am Auslass der
Gasarmatur befindet.
Plattenventil bei Umstellung von Erdgas auf Propan
entfernen.
Wenn das Gasventil ersetzt wurde:
Überprüfen, dass die Schraube unter dem Verschlussstopfen
vollständig eingeschraubt ist.
Sorgfältig die Einstellungen für den Druck und die progressive
Öffnung wie in diesem Kapitel beschrieben vornehmen.
Alle Länder außer Frankreich:
- Membranen entfernen
- Druckeinstellung an den Düsen vornehmen (Siehe: 9-14 Glieder)
Version S - 9-14 Glieder
Version Eco.NOx - Alle Modelle
Druckmessnippel
- Das Manometer am linken oder rechten Messnippel des
Verteilerrohrs anschließen.
- Die Heizkesselthermostaten auf maximale Leistung einstellen.
- Die Verschlussstopfen von den Ventilen abnehmen.
- Den Druck am linken und rechten Ventil mithilfe der Schraube
einstellen, die sich unter dem Verschlussstopfen befindet.
Z7 Pressions de réglage et marquages des injecteurs calibrés
(Seite: 6)
Der Druck muss an den beiden Messnippeln des Verteilerrohrs
identisch sein.
- Verschlussstopfen wieder anbringen.



10 Adaptation à un autre gaz - Propane 31/07/07 - 94858456 - 8502-4458C

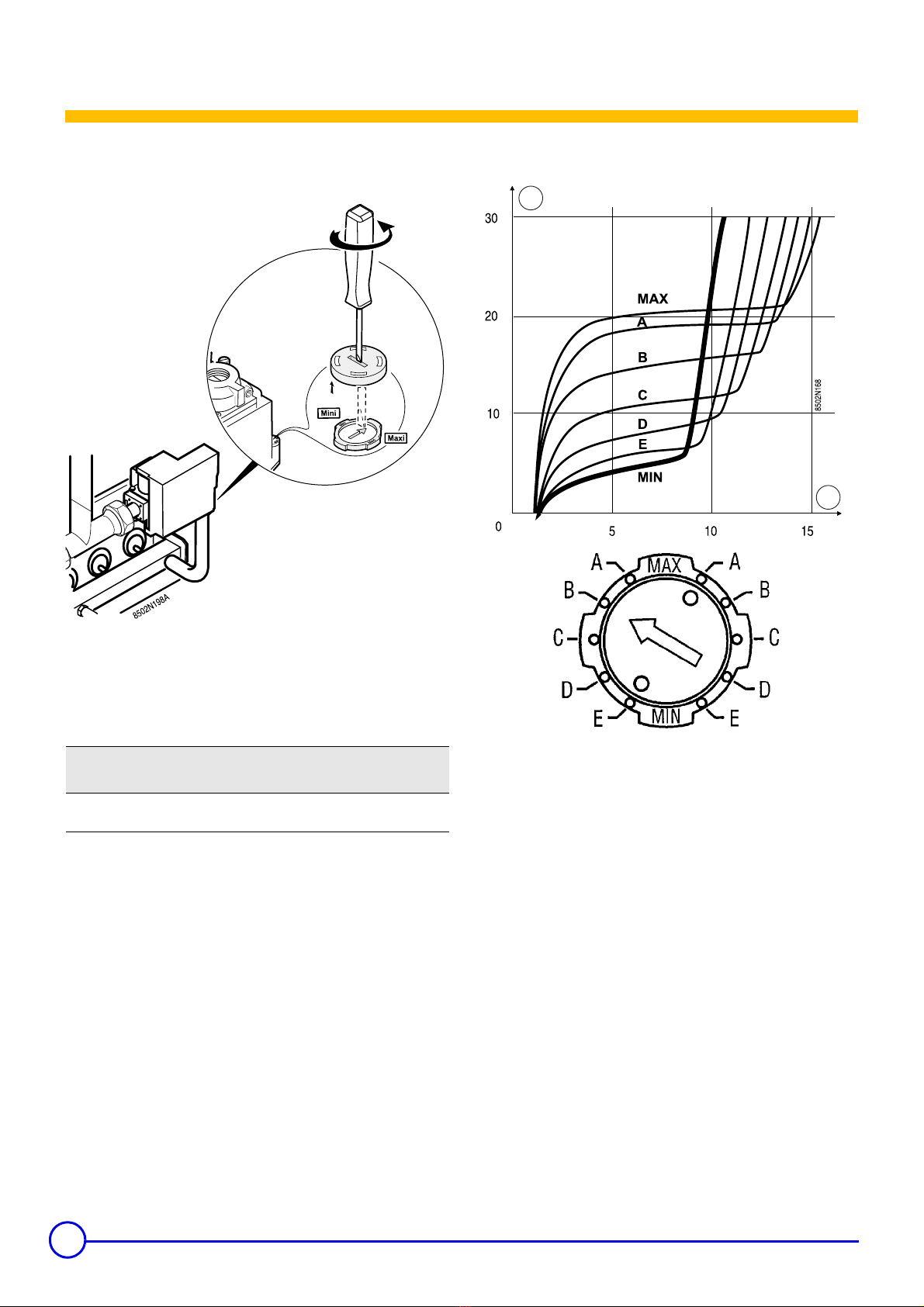

4 Einstellung der Startstufe
Rechtes Ventil
1/4 Vierteldrehung
Falls erforderlich, kann der Einschaltdruck mithilfe eines
Schlitzschraubendrehers am linken Ventil (1. Stufe) eingestellt
werden.
Um diese Einstellung zu ändern, muss zunächst die Schutzkappe mit
einem Schraubendreher abgenommen werden (1/4 Umdrehung).
Linkes Ventil
Die Progressivität des linken Ventils (2. Stufe) ist stets auf das
„Minimum“ eingestellt (6-13 Glieder).
Bei Heizkesseln mit 14 Gliedern ist am linken Ventil keine Einstellung
erforderlich.
Funktionsweise der Einstellung der
Progressivitätsschraube
Druck (mbar)
Zeit (s)
Einschaltdruck Empfohlene Position
Propan 10 mbar C
(1/4 Vierteldrehung)

8502N211
1
2

11
31/07/07 - 94858456 - 8502-4458C Adaptation à un autre gaz - Propane
5 Einstellung des Gasdruckwächters
Nur bei Heizkesseln, die mit dem Sicherheitsventil- und Gas-
Druckwächter-Kit ausgestattet sind (Kolli GC191) Die Schutzhaube entfernen.
Den Druck einstellen:
Propan: 20 mbar
Die Schutzabdeckung wieder anbringen.
6 Aufkleben des Etiketts
Den Aufkleber mit den Angaben zum vorgesehenen und
eingestellten Gastyp anbringen.

12 Adaptation à un autre gaz - Propane 31/07/07 - 94858456 - 8502-4458C
7 Einstelldruck und Markierung der kalibrierten
Düsen
7.1 Version S
* Nur in Frankreich: Diese Werte entsprechen einer Wärmeleistung
von 69.9 kW.
7.2 Version Eco.NOx
* Nur in Frankreich: Diese Werte entsprechen einer Wärmeleistung
von 69.9 kW.
Heizkessel DTG 220-... S/II
Heizkessel DTG 230-... S 78910 11 12 13 14
Druck an den Düsen
Propan mbar 32 32 30*/32 32 32 32 32 32
Einschaltdruck
Propan mbar 10 10 10 10 10 10 10 10
Düse
AnzahlderDüsen 678910111213
Propan 160B 160B 160B 160B 160B 160B 160B 160B
Gasdurchsatz - Stufe 2
Propan kg/St 4.59 5.35 5.94*/6.11 6.87 7.62 8.37 9.13 9.88
Heizkessel DTG 220-... Eco.NOx/II
Heizkessel GSR 230-... N/II
Heizkessel DTG 230-... Eco.NOx
678910 11 12 13 14
Druck an den Düsen
Propan mbar 32 32 32 30*/32 32 32 32 32 32
Einschaltdruck
Propan mbar 10 10 10 10 10 10 10 10 10
Düse
AnzahlderDüsen 5678910111213
Propan 160B 160B 160B 160B 160B 160B 160B 160B 160B
Gasdurchsatz - Stufe 2
Propan kg/St 3.83 4.59 5.35 5.94*/
6.11 6.87 7.62 8.37 9.13 9.88

GC 193
94858456
Conversion to propane
These actions must be carried out by a qualified
technician.
1 Changing the burner injectors
Cut the electricity and gas supply to the boiler.
Lift out the injector with a number 12 spanner assemble the new
injectors with their new joint.
Assembly:
Correctly replace the seals.
First tighten the injectors by hand and carefully lock them using
a spanner.
Carry out a gas tightness check
Number of sections 6 7 8 9 10 11 12 13 14
Propane GC193 GC193 GC193 GC193 GC193 GC193 GC193 GC193 GC193
Nozzle marking
Propane 160B
DTG 220/II - GSR 230 N/II - DTG 230
English
31/07/07

14 Adaptation à un autre gaz - Propane 31/07/07 - 94858456 - 8502-4458C

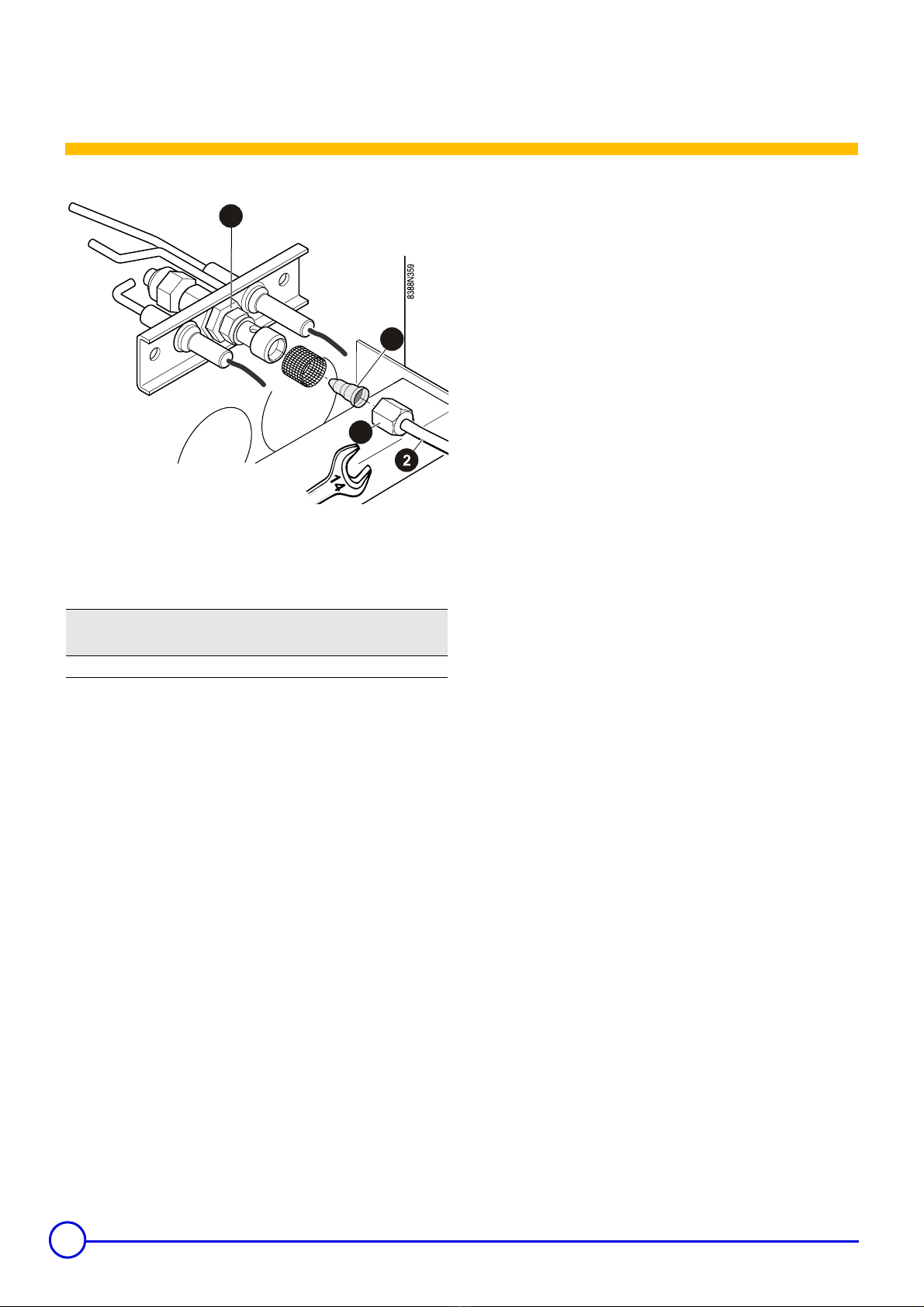

2 Changing the ignition burner injector
Unscrew the connecting nut (14 spanner)
Pull the gas supply pipe towards yourself
Take out the ignition burner nozzle
Fit the new nozzle
Re-attach the supply tube (14 spanner)
Carry out a gas tightness check.
Nozzle marking Nozzle diameter
(mm)
Propane 30 30
1
3
4

15
31/07/07 - 94858456 - 8502-4458C Adaptation à un autre gaz - Propane
3 Setting the injector pressure
Turn the boiler on.
ZSee: Boiler installation and maintenance instructions
Final checks before commissioning
Commissioning procedure
The pressure must be set by a qualified professional.
Version S - 7-8 sections
Protection plug
Diaphragms natural gas
On models DTG 220-7 S/II + DTG 220-8 S/II + DTG 230-7 S +
DTG 230-8 S, the pressure regulator is fully tightened (not in
use).
The pressure at the natural gas nozzles is determined by a
diaphragm located in the union joint on the gas valve outlet.
Remove the diaphragm when converting from natural
gases to propane.
When replacing a gas valve:
Check that the screw under the protection cap is fully tightened.
Carefully set the pressure and progressivity at the opening as
described in this chapter.
All countries except France:
- Remove the diaphragms
- Set the pressure on the injectors (See: 9-14 sections)
Version S - 9-14 sections
Version Eco.NOx - All models
Pressure socket
- Connect the manometer to the left or right pressure outlet on the
manifold.
- Set the boiler thermostats to maximum.
- Unscrew the protection cap on each valve.
- Set the pressure on the left valve and the right valve using the
screw which can be found under the protective plug.
Z7 Pressions de réglage et marquages des injecteurs calibrés
(page: 6)
The pressure must be the same on both pressure outlets on
the manifold.
- Replace the protection caps.



16 Adaptation à un autre gaz - Propane 31/07/07 - 94858456 - 8502-4458C
4 Setting the start up pressure
Right valve
1/4 turn
If necessary, the start-up pressure can be set on the right valve (1st
stage) using a flat screwdriver.
To modify this setting, it necessary first to remove the protection
using a screwdriver (1/4 turn).
Left valve
The progressivity of the left valve (2nd stage) is always set to
"Minimum" (6-13 sections).
No setting is needed on the left valve on a 14-element boiler.
Operation of the progressivity screw setting
Pressure (mbar)
Time (s)
Start-up
pressure Recommended position
Propane 10 mbar C
(1/4 turn)

8502N211
1
2

17
31/07/07 - 94858456 - 8502-4458C Adaptation à un autre gaz - Propane
5 Setting the gas pressure switch
Only on boilers fitted with the safety valve kit + gas pressure switch
(package GC191) Remove the protection cap.
Set the pressure:
Propane: 20 mbar
Replace the protection cap.
6 Attaching the label
Affix the label which indicates for which type of gas the boiler is fitted
and set.

18 Adaptation à un autre gaz - Propane 31/07/07 - 94858456 - 8502-4458C
7 Pressure settings and calibrated injector markings
7.1 Version S
* Only in France: These values correspond to a useful output of 69.9
kW.
7.2 Version Eco.NOx
* Only in France: These values correspond to a useful output of 69.9
kW.
Boilers DTG 220-... S/II
Boilers DTG 230-... S 78910 11 12 13 14
Nozzle pressure
Propane mbar 32 32 30*/32 32 32 32 32 32
Start-up pressure
Propane mbar 10 10 10 10 10 10 10 10
Nozzle
Numberofnozzles 678910111213
Propane 160B 160B 160B 160B 160B 160B 160B 160B
Gas flow rate - Stage2
Propane Kg/h 4.59 5.35 5.94*/6.11 6.87 7.62 8.37 9.13 9.88
Boilers DTG 220-... Eco.NOx/II
Boilers GSR 230-... N/II
Boilers DTG 230-... Eco.NOx
678910 11 12 13 14
Nozzle pressure
Propane mbar 32 32 32 30*/32 32 32 32 32 32
Start-up pressure
Propane mbar 10 10 10 10 10 10 10 10 10
Nozzle
Numberofnozzles 5678910111213
Propane 160B 160B 160B 160B 160B 160B 160B 160B 160B
Gas flow rate - Stage2
Propane Kg/h 3.83 4.59 5.35 5.94*/
6.11 6.87 7.62 8.37 9.13 9.88

GC 193
94858456
Aanpassing aan propaan
Deze handelingen dienen door een bevoegd vakman
uitgevoerd te worden.
1 Vervangen van de spuitstukken van de branders
Onderbreek de elektrische voeding en de gastoevoer van
de ketel.
Verwijder de spuitstukken met een sleutel van 12 en monteer de
nieuwe spuitstukken met hun nieuwe pakkingen.
Remontage:
Zet de pakkingen goed op hun plaats.
Schroef de spuitstukken eerst met de hand vast en borg ze
daarna zorgvuldig met behulp van een sleutel.
Controleer de gasdichtheid
Aantal leden 6 7 8 9 10 11 12 13 14
Propaan GC193 GC193 GC193 GC193 GC193 GC193 GC193 GC193 GC193
Markering van het spuitstuk
Propaan 160B
DTG 220/II - GSR 230 N/II - DTG 230
Nederlands
31/07/07

20 Adaptation à un autre gaz - Propane 31/07/07 - 94858456 - 8502-4458C
2 Vervanging van het spuitstuk van de
ontstekingsbrander
Schroef de koppelmoer los (sleutel van 14)
Trek de gasaanvoerleiding naar u toe
Verwijder het spuitstuk van de ontstekingsbrander
Plaats het nieuwe spuitstuk
Monteer de aanvoerbuis (sleutel van 14)
Controleer de gasdichtheid.
Markering van het
spuitstuk
Diameter spuitstuk
(mm)
Propaan 30 30
1
3
4
