DeFehr SIENNA PANEL BED User manual

SIENNA COLLECTION
PANEL BED ASSEMBLY

BED ASSEMBLY
ASSEMBLAGE DU LIT
1. Read all instructions before proceeding. Not following instructions could lead to personal harm or damage to your
furniture.
2. Two people are required for safe assembly of the furniture.
3. Replacement parts may be obtained from any of our dealers.
4. KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE
1. Lire toutes les instructions avant de débuter. Le fait de ne pas suivre les instructions peut causer des blessures ou
endommager votre mobilier.
2. Deux personnes sont nécessaires pour assemblage en toute sécurité.
3. Vous pouvez acheter des pièces de rechange chez tous de nos détaillants.
Depending on model purchased, unit may not
be exactly as shown.
Selon le modèle que vous avez acheté, le meuble
peut ne pas ressembler à l’illustration.
Page 1 of 4 • Comp #P2092 • Revision #0 • 02/2018
IMPORTANT! Two people are required for safe
assembly of the unit.
IMPORTANT! Deux personnes sont nécessaires
pour assembler ce meuble en toute sécurité.

3/4”
AX4
1½”
BX15
Page 2 of 4 • Comp #P2092 • Revision #0 • 02/2018
AA BB CC
X2
DD
X5
EE
X5
Leg/
Jambe
Slats/
Planchettes
Bed Rails/
Rails pour Lit
HARDWARE / QUINCAILLERIE
Footboard/
Pied de Lit
Headboard/
Tête de Lit
TOOLS REQUIRED / OUTILS NÉCESSAIRES
COMPONENTS / COMPOSANTES
#10054 #10888
The use of a power screwdriver is
optional where indicated.
L'utilisation d'un tournevis électrique
est facultative là où elle est indiquée.

STEP 1
Page 3 of 4 • Comp #P2092 • Revision #0 • 02/2018
Insert hooks on bed rail ends (CC) into slots in bed legs ensuring that hooks are seated on
pins in legs. Secure both bed rails to headboard and footboard using one screw (A) per hook.
Insérez les crochets sur le bout des rails (CC) dans les rainures qui se trouvent dans les
jambes des têtes de lit. Assurez-vous que le tout est bien accroché aux tiges dans les jambes.
Fixes les deux rails du lit à la tête de lit et au pied de lit avec un vis (A) par crochet.
AX4
3/4”
A
AA
BB
CC
CC
X4
Optional/
En option

12"
3"
STEP 2
1½”
X5
DD
EE
BX5
Optional/
En option

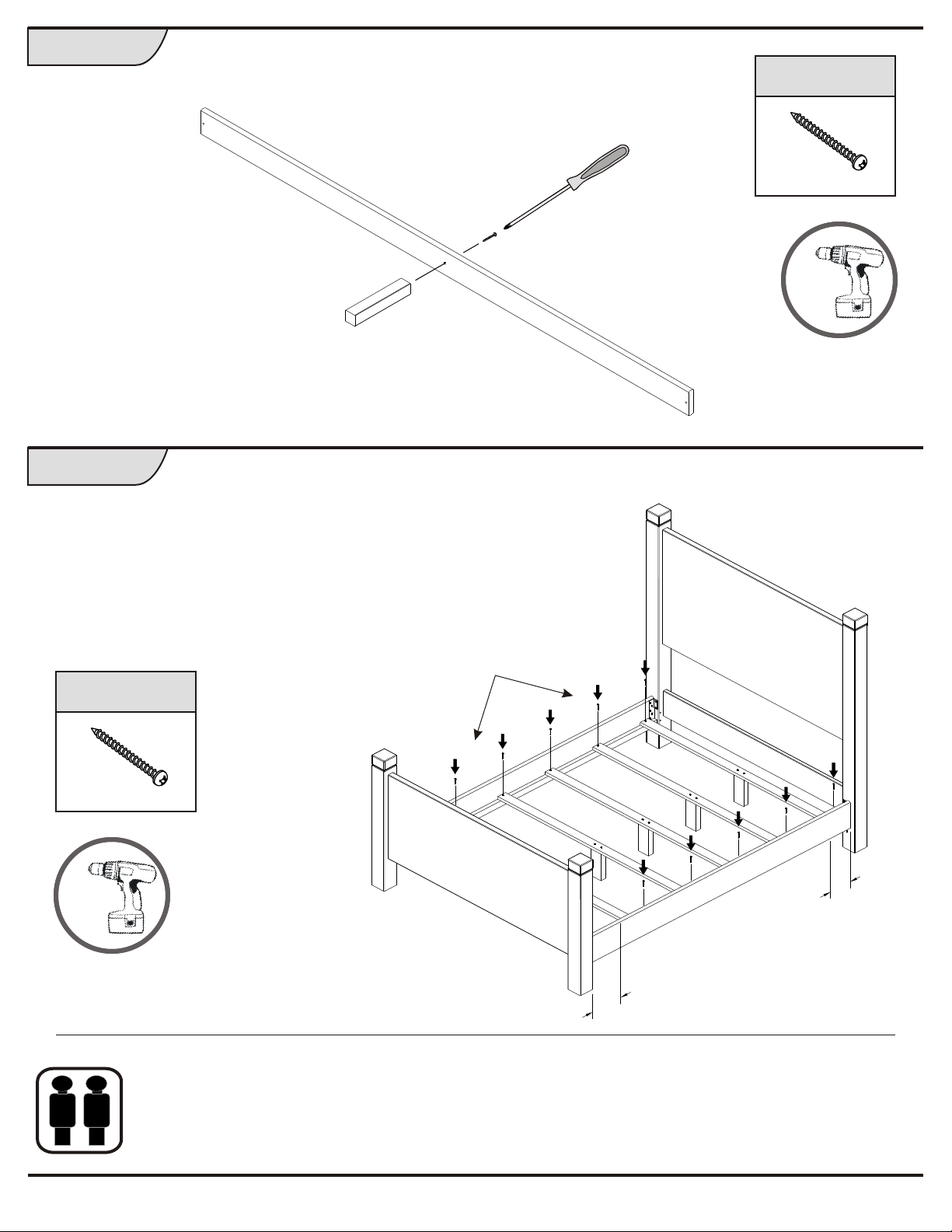

STEP 3
Page 4 of 4 • Comp #P2092 • Revision #0 • 02/2018 Printed in Canada
1½”
BX10
Place outer slats 12” (30cm) and 3” (8cm) from bed rail ends as shown. Centre remaining
slats between headboard and footboard. Fasten slats to mattress supports with one
screw (B) per end.
Placez les planchettes extérieures a environ 12” et 3” du bout des rails pour le lit tel
qu’indiqué. Centrez les autres planchettes entre la tête de lit et le pied de lit. Fixez les
planchettes aux appuis pour matelas avec une vis (B) par bout.
B (x10)
Lift bed into place. DO NOT PUSH BED ONCE FULLY ASSEMBLED.
Soulever le lit en place. NE PAS POUSSER LE LIT UNE FOIS ASSEMBLÉ.
Optional/
En option
B

SIENNA COLLECTION
STORAGE BED ASSEMBLY

Page 1 of 8 • Comp #P2066 • Revision #3 • 03/2016
PLATFORM BED ASSEMBLY
L'ASSEMBLAGE DU LIT PLATE-FORME
Depending on model purchased,
unit may not be exactly as shown.
Selon le modèle que vous avez
acheté, le meuble peut ne pas
ressembler à l’illustration.
IMPORTANT! Two people are
required for safe assembly of the unit.
IMPORTANT! Deux personnes sont
nécessaires pour assembler ce
meuble on toute sécurité.

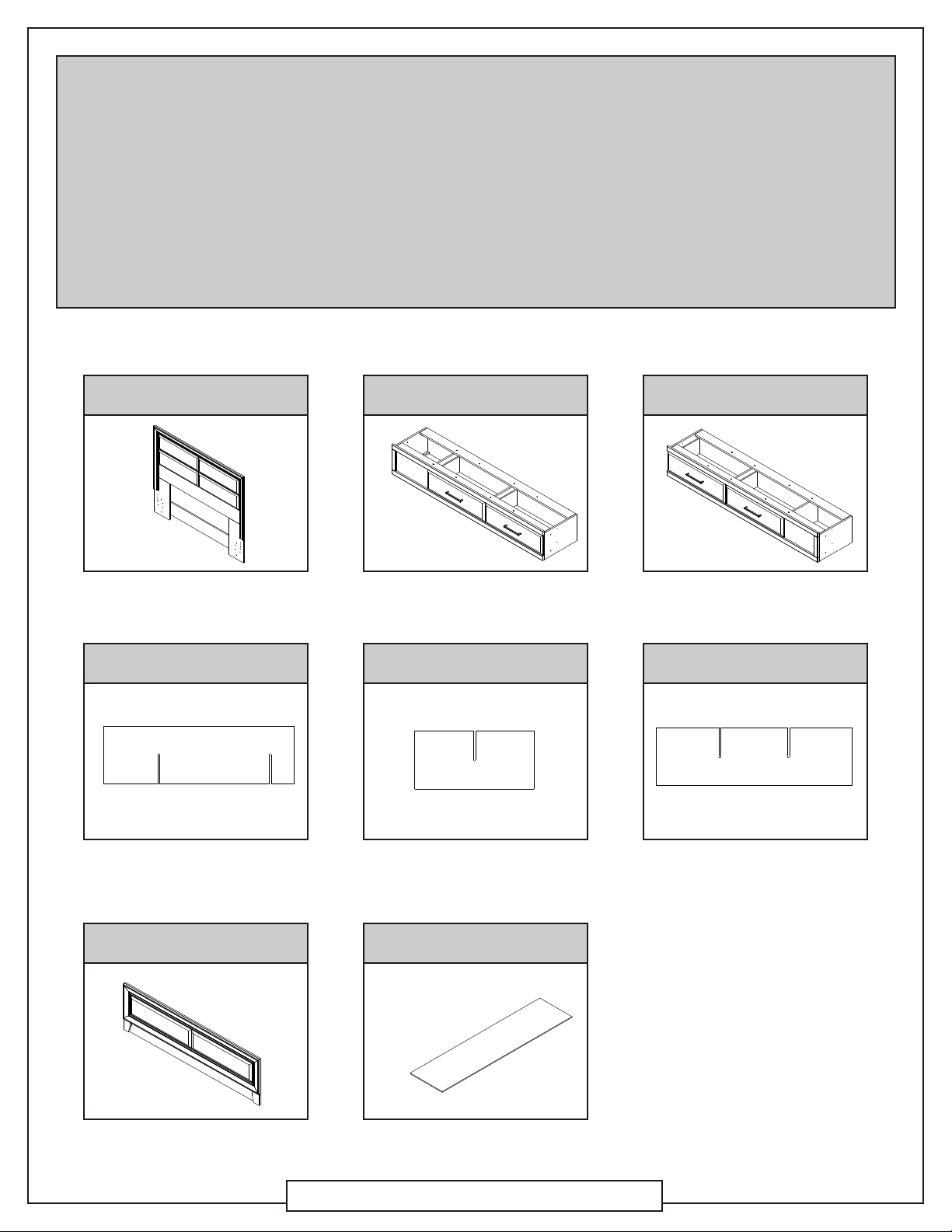

Components:
Composantes:
HH
EE X4 FF X4
Queen/Double only/
Queen/Double Seulement
King only/
King Seulement
Support/Support
DD
BB X1
Base-Left/Base à gauche
CC X1
Base-Right/Base à droite
AA X1
Headboard/Tête de lit
Platform deck/
Surface de la plate-forme
X4 - Queen/Double
X5 - King
1. Read all instructions before proceeding. Not following instructions may result in personal harm
or damage to your furniture.
2. Depending on model purchased, the unit may not look exactly as shown.
3. Two people are required for safe assembly of the unit.
4. IMPORTANT: KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.
1. Veuillez lire toutes les instructions avant de procéder à l’assemblage. Vous pouvez vous blesser
ou endommager le meuble en ne suivant pas les instructions à la lettre.
2.Selon le modèle que vous avez acheté, le meuble peut ne pas ressembler à l’illustration.
3. Deux personnes sont nécesaires pour assembler ce meuble en toute sécurité.
4. IMPORTANT: CONSERVER LES INSTRUCTIONS POUR CONSULTATION FUTURE.
FootboardPied de Lit
GG X1
X2 - Queen/Double
X4 - King
Centre Support/
Support pour le Centre
Page 2 of 8 • Comp #P2066 • Revision #3 • 03/2016
X2 - Twin NOTE:
Twin bed will not have
centre supports.
REMARQUE:
Des lits jumeaux ne seront
pas avoir des supports.

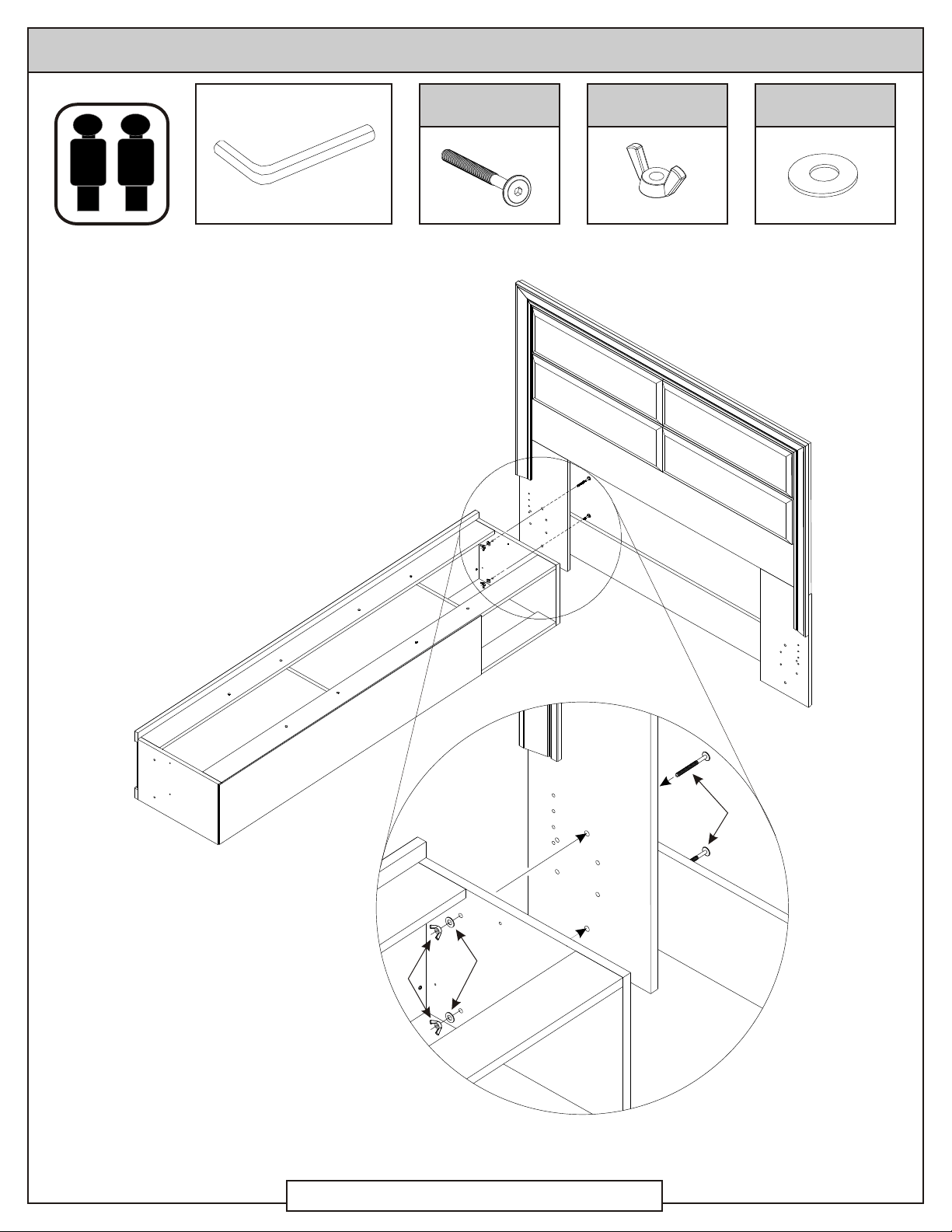

STEP 1
AA
Tools required:
Outils requis:
Hardware:
Quincaillerie:
X4
A
#10308
Bolt/Boulon
BX4
#P0417
Wingnut/Écrou-Papillon
Hex Key (included)
Clé Allen (comprise)
CX4
#10264
Washer/Rondelle
X4
D
#10057
Screw/Vis #8 1-1/4”
1-1/4”
Wall/Mur
2-3” (5-7.5cm)
Page 3 of 8 • Comp #P2066 • Revision #3 • 03/2016

STEP 2
X2
A B X2 CX2
AA
BB
A
B
C
Page 4 of 8 • Comp #P2066 • Revision #3 • 03/2016

STEP 3
AA
CC
A
B
C
A
B
C
Page 5 of 8 • Comp #P2066 • Revision #3 • 03/2016
X2
A B X2 CX2

STEP 4
QUEEN/DOUBLE
KING DD
DD
DD
DD
EE
EE
FF
FF
Page 6 of 8 • Comp #P2066 • Revision #3 • 03/2016
TWIN

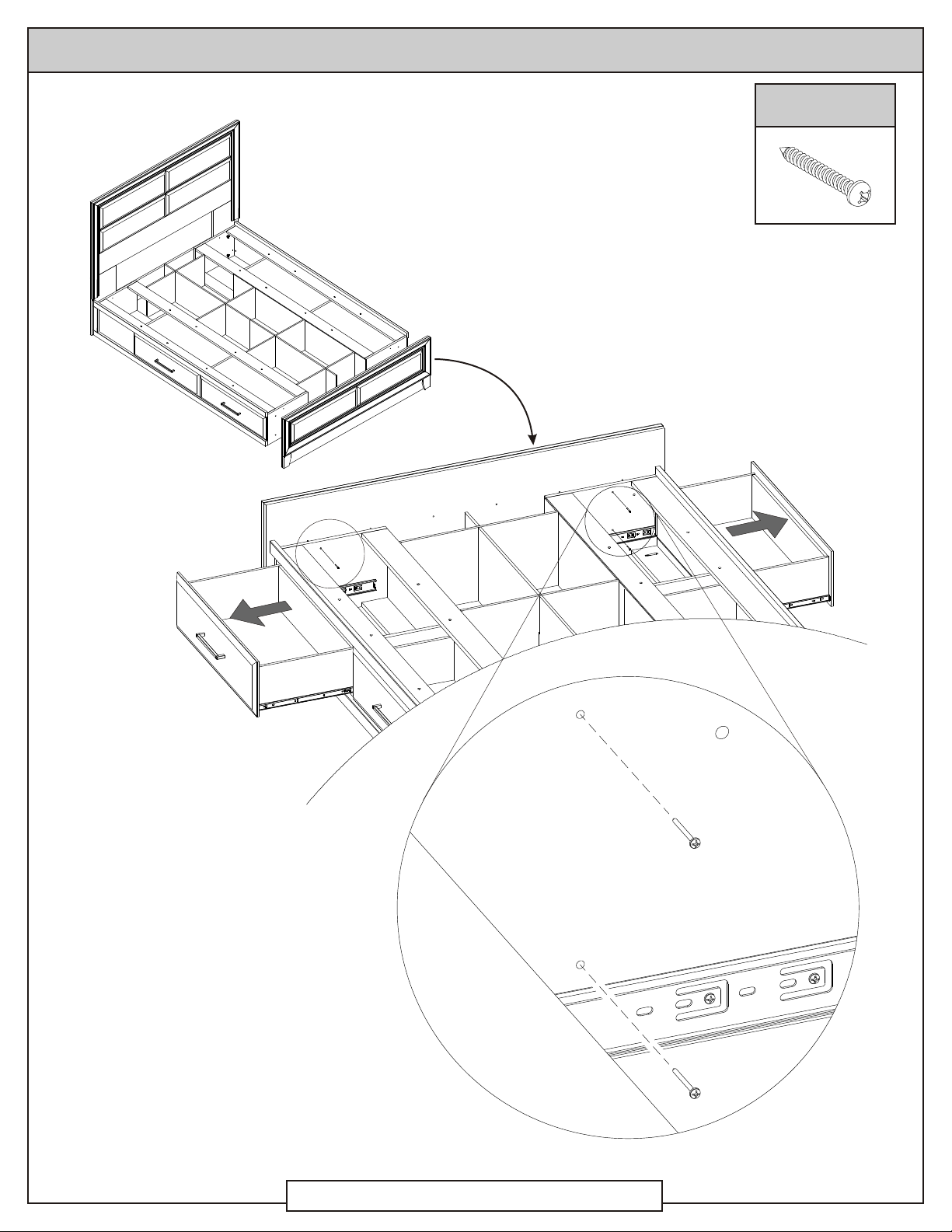

STEP 5
X4
D
1-1/4”
D
DX2
GG
GG
Centre footboard on
base before attaching.
Centrez le pied de lit
sur la base avant de
le fixer.
Page 7 of 8 • Comp #P2066 • Revision #3 • 03/2016
NOTE:
Twin bed will not have
centre supports.
REMARQUE:
Des lits jumeaux ne seront
pas avoir des supports.

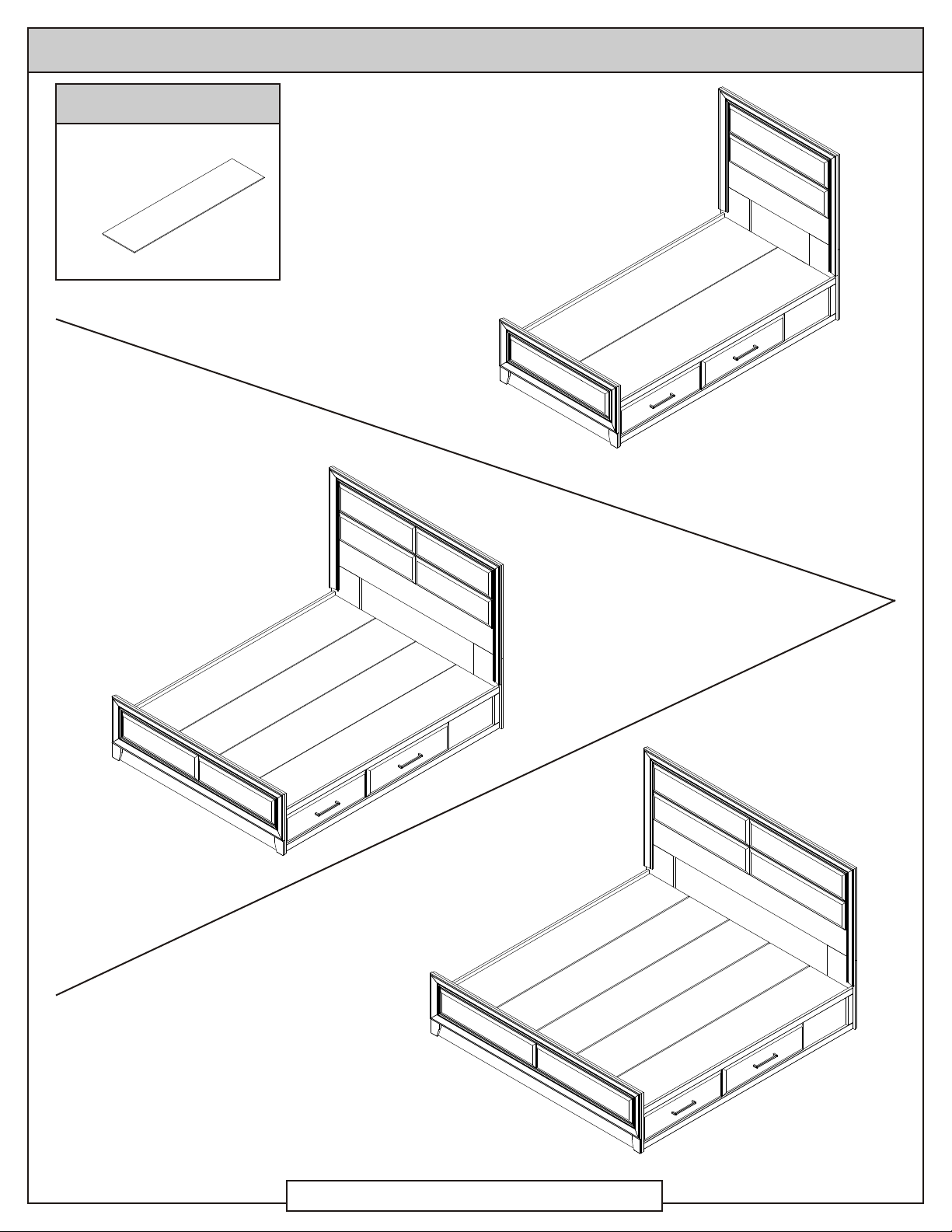

STEP 6
QUEEN/DOUBLE
KING
HH
HH
Page 8 of 8 • Comp #P2066 • Revision #3 • 03/2016
TWIN
HH
HH X4 - Queen/Double
X5 - King
X2 - Twin

SIENNA COLLECTION
COMMON ADJUSTMENTS

Shelf Pin
Goujon d’étagère
Shelf Retainer - for shipping only.
Dipositifs de retenue
- ne sert qu'à l'expédition
Pliers (not included)
Pinces (non incluses)
Shelf Pins - Left/Right
Goujons d’étagère - gauche/droite
1. This unit may require one or more the of the following adjustments/installations.
2. KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.
1. Vous aurez à faire un ou plusieurs des ajustements/installations suivants à l'unité.
2. GARDER CES DIRECTIVES POUR CONSULTATION FUTURE.
CAUTION:
DO NOT place object(s) on adjustable shelves where the total combined weight exceeds 75 lbs. (34kg), and do not exceed
50 lbs. (22kg) for glass shelves.
Exceeding recommended maximum weight may cause deflection and/or breakage of shelf.
Ensure that shelf pins are fully inserted in the pre-drilled pin holes
Failure to follow these instructions can result in potential damage and/or injury.
ATTENTION :
Ne jamais placer sur une tablette réglable un ou des objets dont le poids total combiné dépasse 75 lb (34 kg). Ne pas
dépasser 50 lb (22 kg) pour les étagères en verre.
Si l'on dépasse le poids maximal recommandé, la tablette risque de gauchir ou de céder.
Assurez-vous que les taquets de tablette sont insérés à fond dans les trous percés à l'avance dans les montants.
Si vous ne suivez pas les instructions, il se peut que le meuble soit endommagé ou qu'il y ait des risques de blessures.
GLASS SHELVES / ÉTAGÈRE DE VERREADJUSTABLE SHELVES / ÉTAGÈRE AMOVIBLES
Insert pins into pre-drilled holes on inside of unit. (Pliers can be used
to remove pins.) Lower adjustable shelf onto shelf pins. Ensure pins
fit into notches.
IInsérez les goujons dans les trous déjà forés qui se trouvent à
l'intérieur du meuble. (Vous pouvez utiliser des pinces pour enlever
les goujons.) Placez l'étagère amovible sur les goujons pour
étagères. Assurez-vous que les goujons rentrent dans les encoches.
COMMON ADJUSTMENTS
AJUSTEMENTS LES PLUS COURANTS
Page 1 of 2 • Comp #P2500 • Revision #1 • 03/2018
SHELVES / ÉTAGÈRES

Shim/Cale
Uneven floors can affect how drawers and doors
function, causing them to not open or close properly. Shims may have
been provided with your furniture to compensate for uneven floors. If
the units are standing unevenly, insert the shim as far as required to
make the unit level. Break off the excess part of the shim.
Un plancher inégal peut affecter la fonction des tiroirs et des portes.
Ceux-ci peuvent ne pas ouvrir ou fermer correctement. Des cales de
plastique sont disponibles si le plancher est inégal. Si les modules restent
inégaux, insérer le cale aussi loin que nécessaire pour obtenir un niveau
convenable pour le module. Supprimer l'excès de cale.
HINGE / CHARNIÈRE
ATTENTION!
Over-tightening may cause the
glass door to crack.
Ne pas trop serrer car vous risquer
de craquer la porte de verre.
HANDLE / POIGNÉE
Rubber Pad
Coussinet de
caoutchouc
Handle Screw
Vis pour poignée
Washer
Rondelle
Inward or outward adjustment:
1. Loosen screw (A) and slide the hinge in or out as required. 2. Tighten screw (A)
after adjustment.
Uneven gap adjustment:
1. Loosen screw (A) 2. Loosen screw (B) in or out as required. 3. Tighten screw (A)
after adjustment.
Up or down adjustment:
1. Loosen screw (C) and slide the hinge up or down as required.
2. Tighten screw (C) after adjustment.
Réglage vers l'intérieur ou vers l'extérieur:
1. Desserrez la vis (A) et faites glisser la charnière vers l'intérieur ou vers l'extérieur.
2. Après le réglage, resserrez la vis (A).
Réglage d'un écartement inégal:
1. Desserrez la vis (A). 2. Faites tourner la vis (B) vers l'intérieur ou vers l'extérieur. 3.
Après le réglage, resserrez la vis (A).
Réglage de la hauteur:
1. Desserrez la vis (C) et faites glisser la charnière vers l'intérieur ou vers l'extérieur. 2.
Après le réglage, resserrez la vis (C).
.
.
.
.
C
BA
HINGE ADJUSTMENT / AJUSTEMENT DE LA CHARNIÈRE
Page 2 of 2 • Comp #P2500 • Revision #1 • 03/2018 Printed in Canada
GLASS DOORS / PORTES DE VERRE
SHIMS / CALES

SIENNA COLLECTION

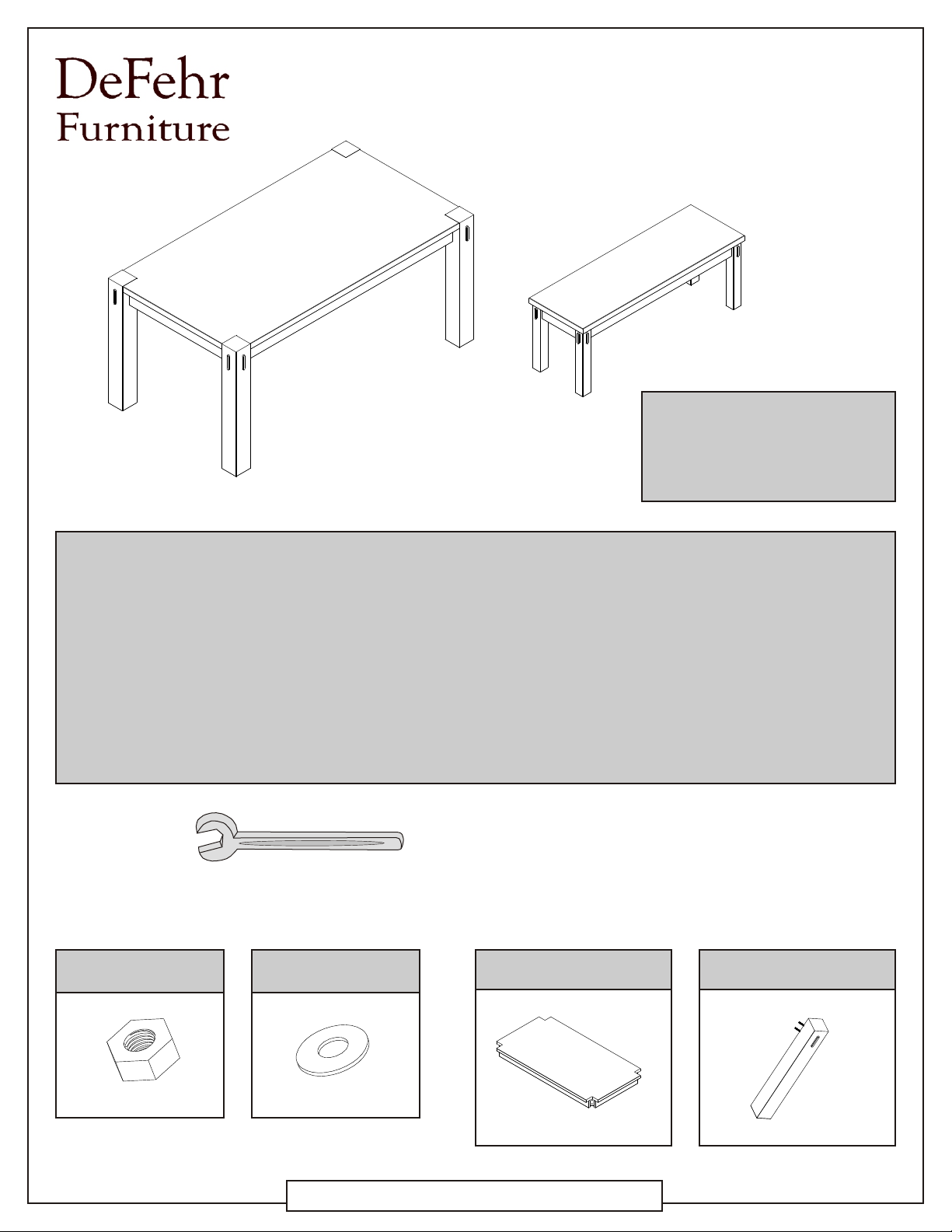

LEG ATTACHMENT

LEG ATTACHMENT
ATTACHEMENT DE JAMBE
1. Read all instructions before proceeding.
2. Not following instructions could lead to personal harm or damage to your furniture.
3. Periodically check and ensure all components are in their proper position, free from damage and that all
connectors are tight.
4. Depending on model purchased, unit may not be exactly as shown.
5. KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE
1. Lire toutes les instructions avant l'assemblage.
2. Vous pouvez endommager votre meuble ou causer des blessures en ne suivant pas les instructions à la lettre.
3. Vérifiez périodiquement que toutes les composantes sont dans la bonne position, intacts et que tous les
connecteurs sont bien serrés.
4. Selon le modèle que vous avez acheté, le meuble peut ne pas ressembler à l'illustration.
5.CONSERVEZ LES INSTRUCTIONS POUR CONSULTATION FUTURE.
Tools required:
Outils requis:
Hardware:
Quincaillerie:
X8
A
#15667
Nut/Écrou
BX8
#10264
Washer/Rondelle
Components:
Composantes:
AA X1
Top/Haut
BB X4
Leg/Jambe
Page 1 of 2• Comp #P2069 • Revision #0 • 09/2014
Depending on model purchased,
unit may not be exactly as shown.
Selon le modèle que vous avez
acheté, le meuble peut ne pas
ressembler à l’illustration.

Page 2 of 2• Comp #P2069 • Revision #0 • 09/2014
LEG ATTACHMENT / ATTACHEMENT DE JAMBE
Printed in Canada
X4X4
IMPORTANT! Two people are required for safe
assembly of the unit.
IMPORTANT! Deux personnes sont nécessaires
pour assembler ce meuble on toute sécurité.
