DekoLight 843024 User manual

Bedienungsanleitung
Controller, RF RGB Remote
Artikel Nr.: 843024
Deko-Light Elektronik-Vertriebs GmbH 02.07.2020
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. /
Technical Data can be changed without advance notice. Errors excepted. 1 / 7

Bedienungsanleitung
Artikel Nr.: 843024
Deko-Light Elektronik-Vertriebs GmbH 02.07.2020
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. /
Technical Data can be changed without advance notice. Errors excepted. 2 / 7
Inhaltsverzeichnis
Sicherheitshinweise ................................................................................................................................ Seite 3
Bestimmungsgemäße Verwendung........................................................................................................ Seite 4
Pege und Wartung ................................................................................................................................ Seite 4
Funktionsstörung .................................................................................................................................... Seite 4
Lagerung und Entsorgung ...................................................................................................................... Seite 4
Lieferumfang........................................................................................................................................... Seite 4
Technische Daten ................................................................................................................................... Seite 5
RJ45 Belegung ....................................................................................................................................... Seite 5
Touch-Fernbedienung............................................................................................................................. Seite 6
Master / Slave Funktion ......................................................................................................................... Seite 6
E󰀨ektprogramme ................................................................................................................................... Seite 7
Grundsätzliches ..................................................................................................................................... Seite 7

Bedienungsanleitung
Artikel Nr.: 843024
Deko-Light Elektronik-Vertriebs GmbH 02.07.2020
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. /
Technical Data can be changed without advance notice. Errors excepted. 3 / 7
Sehr geehrter Kunde,
vielen Dank das Sie sich für den Kauf unseres Produktes entschieden haben. Es erfüllt die Anforderungen der
geltenden europäischen und nationalen Richtlinien.
Um den Zustand des Produktes zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Produkt-Hinweise und Montageanleitung beachten! Sie enthalten wichtige Informationen zur
Inbetriebnahme und Handhabung. Deshalb ist es wichtig, dass Sie diese zum späteren Nachlesen gut
aufbewahren.
1. Sicherheitshinweise
Bei Sach- und Personenschäden durch Nichtbeachten der Produkt-Hinweise und Montageanleitung, durch
unsachgemäße Handhabung oder für vorgenommene Änderungen übernehmen wir keine Haftung.
Die Installation darf ausschließlich von einer qualizierten Elektrofachkraft ausgeführt werden.
Bevor Sie den Artikel in Betrieb nehmen, versichern Sie sich, dass dieser auf dem Transportweg nicht
beschädigt wurde. Bei Beschädigung an elektrischen Teilen darf eine Inbetriebnahme nicht erfolgen.
Betrieb nur außerhalb der Verpackung.
Das Typenschild darf nicht entfernt werden.
Vor der Installation müssen die gebäudeseitigen Anschlussleitungen spannungsfrei geschaltet und gegen
Wiedereinschalten gesichert werden. Lösen Sie hierzu den entsprechenden Sicherungsautomaten der
Hausinstallation aus.
Stellen Sie sicher, dass die Anschlusswerte der Stromzufuhr mit den Daten am Typenschild dieses Produktes
übereinstimmen.
Wir empfehlen Ihnen, das Produkt mit einer Fehlerstromschutzeinrichtung abzusichern. Beachten Sie die
örtlichen Installationsvorschriften.
Bitte darauf achten, dass die Kabel und Stecker frei von Zug- und Drehkräften sind und nicht geknickt werden.
Schützen Sie alle Kabel und Isolierungen vor eventuellen Beschädigungen.
Ausgangsleitungen sollten getrennt und im Abstand zu anderen Leitungen verlegt werden. Die
Netzanschlussleitungen und die Lampenzuleitungen dürfen sich nicht kreuzen.
Bringen Sie das Produkt nicht mit extremer Hitze oder o󰀨ener Flamme in Kontakt.
Verwenden Sie das beiliegende Montagematerial nur, wenn es für den Montageuntergrund geeignet ist.
Das Produkt darf unter keinen Umständen mit Gegenständen (Dekorationen) behangen oder mit
Dämmmaterial oder ähnlichen Werksto󰀨en abgedeckt werden.
Überprüfen Sie vor Entsorgung des Verpackungsmaterials, ob alle Bestandteile entnommen sind.
Verpackungsmaterial von Kindern und Haustieren fernhalten. Vorsicht. Die Packung enthält Kleinteile, die von
Kindern verschluckt werden könnten.

Bedienungsanleitung
Artikel Nr.: 843024
Deko-Light Elektronik-Vertriebs GmbH 02.07.2020
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. /
Technical Data can be changed without advance notice. Errors excepted. 4 / 7
2. Bestimmungsgemäße Verwendung
Dieses Produkt dient nur Beleuchtungszwecken und darf nur auf normal bzw. nicht entammbaren Flächen
betrieben werden.
Die Verwendung muss in geschützten und trockenen Innenräumen erfolgen.
3. Pege und Wartung
Reparaturen dürfen ausschließlich durch den Elektro-Fachmann ausgeführt werden.
Schalten Sie erst das gesamte Produkt spannungsfrei und lassen es abkühlen, bevor Sie Reinigungs- oder
Pegemaßnahmen vornehmen.
Zur Reinigung verwenden Sie ein trockenes oder leicht angefeuchtetes Tuch.
Zur Reinigung verwenden Sie niemals Chemikalien, brennbare Reiniger oder Scheuermittel. Diese können die
Oberächen und/oder die Isolierungen beschädigen.
4. Funktionsstörung
Sind die zu steuernden Leuchten betriebsbereit/korrekt angeschlossen und mit Strom versorgt?
Kontrolle der angeschlossenen Leitungen.
Controller und angeschlossene Komponenten kurzzeitig vom Stromnetz trennen.
Können angeschlossene Komponenten mit einer Standardfernbedienung gesteuert werden?
RF-Controller trennen und neu verbinden (s. Punkt 10).
5. Lagerung und Entsorgung
Elektronik-Altgeräte müssen den ö󰀨entlichen Sammelstellen zugeführt werden und dürfen nicht als Hausmüll
entsorgt werden.
Trocken und vor Verschmutzungen und mechanischen Belastungen geschützt lagern.
6. Lieferumfang

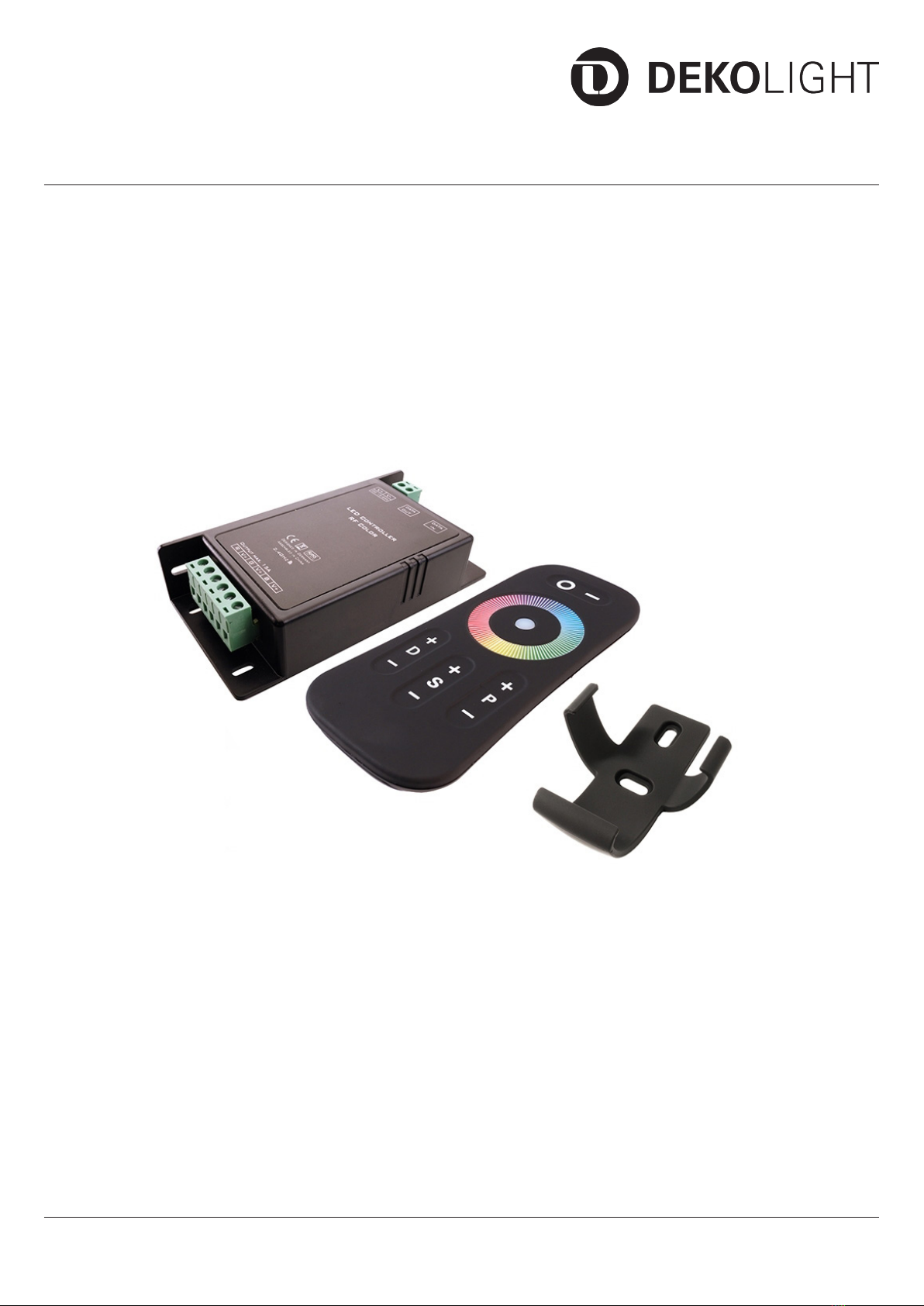

●1x RF Controller RGB
●1x Touch-Fernbedienung inkl. Halter
●1x Bedienungsanleitung

Bedienungsanleitung
Artikel Nr.: 843024
Deko-Light Elektronik-Vertriebs GmbH 02.07.2020
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. /
Technical Data can be changed without advance notice. Errors excepted. 5 / 7
7. Technische Daten
Spannungsversorgung: 12-24V DC
(2-pin Connector: V-, V+)
Leistung: max. 15A / 12V DC - 180 W
max. 15A / 24V DC - 360 W
(je Kanal 7,5A)
Schutzklasse: IP20
Sendefrequenz: 2,4 GHz
Kanäle: 3 Kanal
Programme: 13 Efektprogramme
Betriebstemperatur: 0°- 50°C
Maße (LxBxH): 115 x 57 x 25 mm
Gewicht: 0,14 kg
Data In/Out: RJ 45
8. RJ45 Belegung
1. WHT/ORG Data 1 +
3. WHT/GRN Data 2 +
5. WHT/BLU N/C
7. WHT/BRN Data 1 COM
8. BRN Data 2 COM
RJ 45
1 - WHT/ORG Data 1 +
3 - WHT/GRN Data 2 +
5 WHT/BLU N/C
7 - WHT/BRN Data 1 COM
8 - BRN Data 2 COM
1
3
5
7
8
R
RoHS
G V+
V+
LED Controller
RF Color
Output max. 15A
2.4GHz
B V+
DATA
OUT
DATA
IN

Bedienungsanleitung
Artikel Nr.: 843024
Deko-Light Elektronik-Vertriebs GmbH 02.07.2020
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. /
Technical Data can be changed without advance notice. Errors excepted. 6 / 7
9. Touch-Fernbedienung
Betrieb: 2x AAA Batterien (exkl.)
Frequenz: 2,4 GHz
Reichweite: ca. 20 m (im Gebäude)
Maße (LxBxH): 110 x 52 x 20 mm
On/O󰀨 Switch: Adressieren mit “ON”
Touch Wheel: RGB
Program Button “P”: 13 E󰀨ektprogramme
Speed Button “S”: Geschwindigkeit
Dim Button “D”: Dimmer
1. Fernbedienung mit RF Controller „verbinden“
1. RF Controller einschalten und innerhalb 1 Sekunde die Taste “ON” (Touch Fernbedienung) gedrückt
halten anschließend blinkt die verbundene Leuchte 3 mal weiß auf, dass ist das Zeichen dafür, dass die
Touch-Fernbedienung mit dem RF Controller verbunden ist.
2. Sollte dies nicht beim ersten Versuch funktionieren, führen Sie den Punkt a nochmals durch.
2. Fernbedienung mit RF Controller „trennen“
1. RF Controller einschalten und innerhalb 1 Sekunde die Taste “ON” (Touch-
Fernbedienung) gedrückt halten, sobald erfolgreich getrennt ist, blinkt die verbundene
Leuchte 9 mal weiß auf. Die Steuerung ist über die Touch-Fernbedienung nicht mehr
möglich.
2. Der RF Controller kann nun erneut mit einer Fernbedienung/WiFi Controller
verbunden werden.

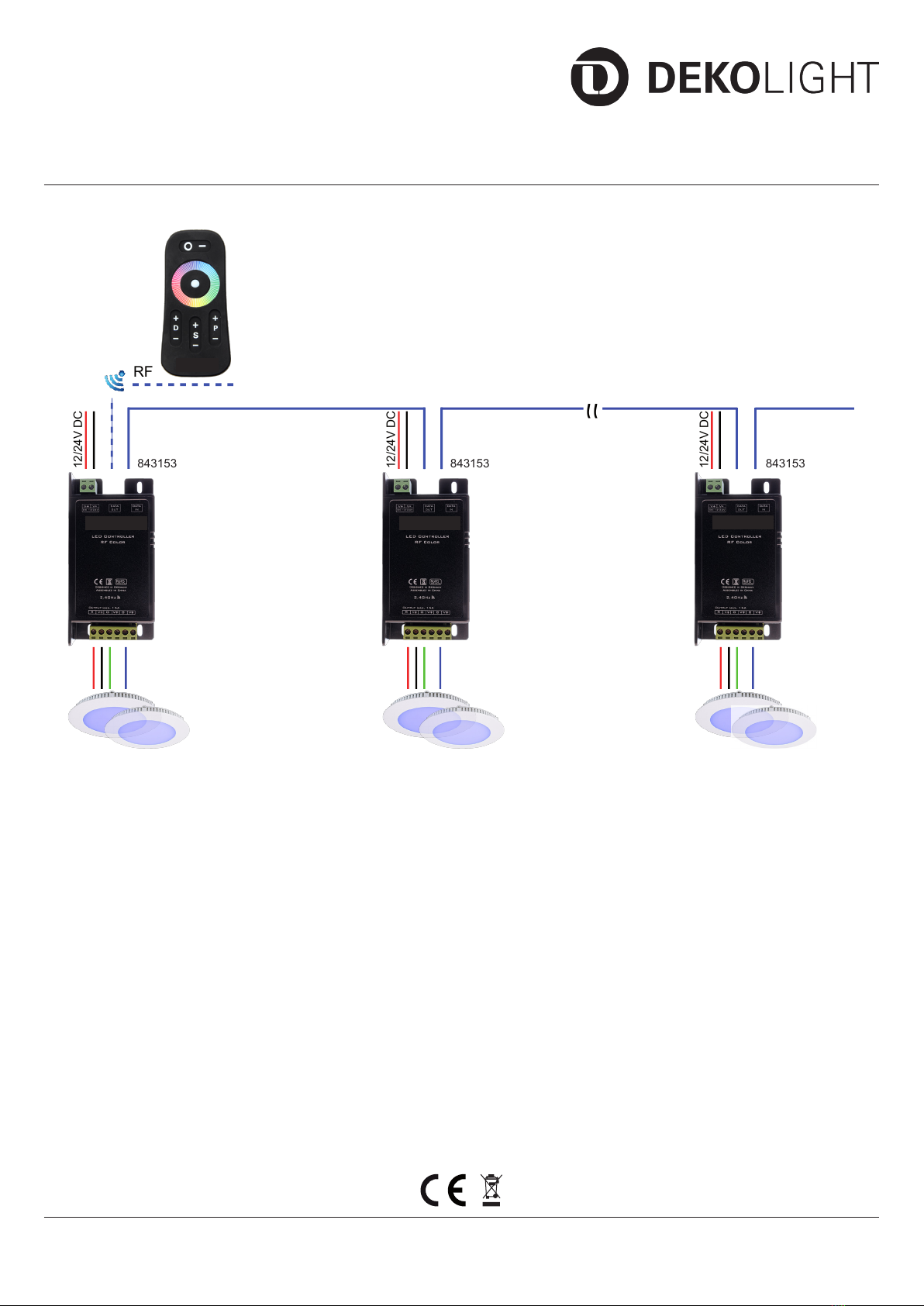

10. Master / Slave Funktion
● Die Steuerung der Lichtquelle erfolgt über einen RF Controller und/oder über die WiFi App mittels eines
Smartphones oder Tablet, unter Verwendung der WiFi Box.
● Die Signale werden an den Controller via RF oder WiFi gesendet der als „Master Controller“ fungiert.
● Vom „Master Controller“ werden die Signale über ein Cat 5 Kabel an die weiteren Controller übertragen,
diese Controller fungieren als „Slave Controller“.
● Die Controller müssen nicht manuell als Master und Slave konguriert werden. Dies erfolgt automatisch
beim „Master Controller“ durch die Verbindung mit dem RF Controller oder der Wi App und beim „Slave
Controller“ durch die Verbindung mit dem Cat 5 Kabel.
●Die max. Kabellänge zwischen zwei Controllern darf 100 m betragen.
●Durch die Master / Slave Funktion kann das System beliebig erweitert werden, ohne die Notwendigkeit
eine Verbindung mit jedem einzelnen Controller herstellen zu müssen.
Ein/Ausschalten
Programmwahl
Geschwindigkeitwahl
Dimmer
Farbwahl

Bedienungsanleitung
Artikel Nr.: 843024
Deko-Light Elektronik-Vertriebs GmbH 02.07.2020
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. /
Technical Data can be changed without advance notice. Errors excepted. 7 / 7
Das Produkt ist CE konform und erfüllt alle grundlegenden Anforderungen der Richtlinie 1999/5/EG R&TTE.
Die CE-Konformitätserklärung für dieses Produkt kann unter folgender Adresse bezogen werden.
https://shop.deko-light.com/
12/24V DC
Cat 5 / RJ45
Slave
RF
Slave
12/24V DC
Master
12/24V DC
Slave
Slave
WiFi
843153 843153 843153
843109
~ ~
11. E󰀨ektprogramme
● White RGB ● Fade In Fade Out ● Disco ● Green
● Red ● Ramp Up ● Fire
● Ramp Down ● White Strobe ● Color Change
● Blue ● Color Flash ● Shop Window
12. Grundsätzliches
Um die Hitze abzuleiten empfehlen wir beim Einbau ausreichend Platz zu lassen, damit die Luft zirkulieren
kann und der Controller somit nicht überhitzt. Achten Sie darauf, dass alle Verbindungen fest sitzen. Die
Signalleitung sollte möglichst weit weg von der Stromleitung (230V) liegen.
Beim Batteriewechsel sollte darauf geachtet werden, dass der Touchdimmer nicht berührt wird, da dieser die
Signale bekommt und diese sonst gestört würden.

Manual
Controller, RF RGB Remote
Article No.: 843024
Deko-Light Elektronik-Vertriebs GmbH 02.07.2020
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. /
Technical Data can be changed without advance notice. Errors excepted. 1 / 7

Manual
Article No.: 843024
Deko-Light Elektronik-Vertriebs GmbH 02.07.2020
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. /
Technical Data can be changed without advance notice. Errors excepted. 2 / 7
Contents
Safety Instructions .................................................................................................................................. Seite 3
Proper Use.............................................................................................................................................. Seite 4
Care ........................................................................................................................................................ Seite 4
Faulty Function ....................................................................................................................................... Seite 4
Storage and Disposal ............................................................................................................................. Seite 4
Purchased parts package....................................................................................................................... Seite 4
Technical data......................................................................................................................................... Seite 5
RJ45 assignment .................................................................................................................................... Seite 5
Touch-Remote ........................................................................................................................................ Seite 6
Master / Slave Function ......................................................................................................................... Seite 6
Programs ............................................................................................................................................... Seite 7
Fundamental information....................................................................................................................... Seite 7

Manual
Article No.: 843024
Deko-Light Elektronik-Vertriebs GmbH 02.07.2020
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. /
Technical Data can be changed without advance notice. Errors excepted. 3 / 7
Dear customer,
thank you for deciding to purchase our product. The product fulls the requirements of e󰀨ective European and
national guidelines.
To maintain the condition of the product and to ensure safe operation, you - as the user - must observe the
product notes and the operation manual! They contain important information for the start-up and handling. It is
important, therefore, that these documents are archived carefully for referring to information at a later stage.
aufbewahren.
1. Safety Instructions
We are not responsible for any property damage or personal injury caused by failure to observe these
productnotes and manual, improper handling or unauthorised modications.
It can only be installed by a qualied electrician.
Make sure that the item has not been damaged during transport before putting the light into operation. It
maynot be operated if there are any damages to electrical parts.
It may only be operated once removed from the packaging.
The type plate must not be removed.
The connection lines in the building must be disconnected before installation and secured against
beingswitched back on. For this, trip the corresponding fuse switch in the building installation.
Make sure the electrical specications for the connection lines correspond with the specications given on
thenameplate of this product.
We recommend that you protect the product with a residual-current-operated protective device. Follow all
installation regulations applicable at your location.
Make sure that the cables and plugs are not subject to tension or torsional forces and do not bend the cables.
Protect all cables and insulation against possible damages.
Output lines should be laid separately and spaced apart from other lines. The power supply cables and
thelamp feeders must not cross each other.
Do not allow the product to come into contact with extreme heat or naked ames.
Use the supplied fastening material only when it is suited for the installation background.
The product must not be covered with objects (decorations) or thermally insulating coverings /similar materials.
Before disposal of the packaging material make sure that all components are removed.
Keep packaging material away from the reach of children and pets. The packaging contains small parts
thatmay be swallowed by children.

Manual
Article No.: 843024
Deko-Light Elektronik-Vertriebs GmbH 02.07.2020
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. /
Technical Data can be changed without advance notice. Errors excepted. 4 / 7
2. Proper Use
This product is only intended for lighting purposes and may only be operated on normal or non-ammable
surfaces.
Use the product only in protected and dry interior rooms.
3. Care
Repairs may only be carried out by a qualied electrician.
Disconnect the entire product from the mains rst and allow it to cool down before cleaning or maintaining.
Use a dry or slightly moistened cloth for cleaning.
Never use any chemicals, ammable cleaning agents or abrasives. These may cause damage to the surface
coating and/or the insulators.
4. Faulty Function
Are the luminaires to be controlled ready / correctly connected and supplied with power?
Control of the connected lines.
Disconnect the controller and connected components from the power supply.
Can connected components be controlled with a standard remote control?
Disconnect and reconnect RF controller (see point 9).
5. Storage and Disposal
Used electronic devices must be brought back to public collection points and must not be disposed of as
household waste.
Storage in a dry and clean environment. Do not strain the product mechanically during storage.
6. Purchased parts package
●1x RF Controller RGB
●1x Touch-Remote incl. holding clip
●1x Manual

Manual
Article No.: 843024
Deko-Light Elektronik-Vertriebs GmbH 02.07.2020
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. /
Technical Data can be changed without advance notice. Errors excepted. 5 / 7
7. Technical data
Power supply system: 12-24V DC
(2-pin Connector: V-, V+)
Power max.: max. 15A / 12V DC - 180 W
max. 15A / 24V DC - 360 W
(each channel 7,5A)
Protection class: IP20
Frequency: 2,4 GHz
Channel: 3 Channel
Programs: 13 e󰀨ect programs
Working temperature: 0°- 50°C
Dimension (LxWxH): 115 x 57 x 25 mm
Weight: 0,14 kg
Data In/Out: RJ 45
8. RJ45 assignment
1. WHT/ORG Data 1 +
3. WHT/GRN Data 2 +
5. WHT/BLU N/C
7. WHT/BRN Data 1 COM
8. BRN Data 2 COM
RJ 45
1 - WHT/ORG Data 1 +
3 - WHT/GRN Data 2 +
5 WHT/BLU N/C
7 - WHT/BRN Data 1 COM
8 - BRN Data 2 COM
1
3
5
7
8
R
RoHS
G V+
V+
LED Controller
RF Color
Output max. 15A
2.4GHz
B V+
DATA
OUT
DATA
IN

Manual
Article No.: 843024
Deko-Light Elektronik-Vertriebs GmbH 02.07.2020
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. /
Technical Data can be changed without advance notice. Errors excepted. 6 / 7
9. Touch-Remote
Operation: 2x AAA Batterien (excl.)
Frequency: 2,4 GHz
Distance: ca. 20 m (inside)
Dimension (LxWxH): 110 x 52 x 20 mm
On/O󰀨 Switch: addressing with “ON”
Touch Wheel: RGB
Program Button “P”: Change the program
Speed Button “S”: Speed control
Dim Button “D”: Dimmer
1. Connect Touch-Controller with RF Controller
1. Switch on the Power of the RF Controller and then push and hold the “ON” button on the Touch-
Controller within 1 sec., after that the connected lamp ashes up 3 times, then the Touch-Controller and
the Controller are connected.
2. If this step isn’t working please try again.
2. Disconnect Touch-Controller from RF Controller
1. Switch on the Power of the RF Controller and then push and hold the “ON” button on the Touch-
Controller within 1 sec. till the connected lamp ashes up 9 times, then the Touch-Controller and the RF
Controller are disconnected.
2. Now you can address the RF Controller again with the same or another Touch-Controller.
10. Master / Slave Function
● The control of the light source will be e󰀨ect via an RF controller and / or via the WiFi app by using a
smartphone or tablet with the WiFi box..
● The signals are sent to the controller via RF or WiFi which acts as a „master controller“.
● From the „master controller“ the signals are transmitted via a Cat 5 cable to the other controller, these
controllers act as a „slave controller“.
● The controller must not be manually congured as master and slave. This is done automatically when the
„master controller“ is connected to the RF controller or Wi app and the „slave controller“ by association
with the Cat 5 cable.
●The max. cable length between two controllers may not exceed 100 m.
● With the Master / Slave function, the system can be expanded without the need to have to connect to each
controller manually.
On/Off
Program select
Speed select
Dimmer
Color select

Manual
Article No.: 843024
Deko-Light Elektronik-Vertriebs GmbH 02.07.2020
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. /
Technical Data can be changed without advance notice. Errors excepted. 7 / 7
The product is CE compliant and meets all the essential requirements of Directive 1999/5/EC R&TTE.
The CE Declaration of Conformity for this product can be obtained at the following address.
https://shop.deko-light.com/
11. Programs
● White RGB ● Fade In Fade Out ● Disco ● Green
● Red ● Ramp Up ● Fire
● Ramp Down ● White Strobe ● Color Change
● Blue ● Color Flash ● Shop Window
12. Fundamental information
To derive the heat, we recommend the installation to allow su󰀩cient space for the air to circulate and the driver
will not be overheated. Make sure that all connections are tight. The signal line should be as far away from the
power line (230V).
Please take care when you change the batteries that you don’t touch the touchdimmer, because it gets ist
signals when new batteries are in.
12/24V DC
Cat 5 / RJ45
Slave
RF
Slave
12/24V DC
Master
12/24V DC
Slave
Slave
WiFi
843153 843153 843153
843109
~ ~
