DekoLight Kepego 843019 Quick start guide

Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 843019
Deko-Light Elektronik-Vertriebs GmbH 12.04.2018
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 1 / 7

Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 843019
Deko-Light Elektronik-Vertriebs GmbH 12.04.2018
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 2 / 7
Inhaltsverzeichnis
Sicherheitshinweise ................................................................................................................................ Seite 3
Bestimmungsgemäße Verwendung........................................................................................................ Seite 4
Pege und Wartung ................................................................................................................................ Seite 4
Funktionsstörung .................................................................................................................................... Seite 4
Lagerung und Entsorgung ...................................................................................................................... Seite 4
Lieferumfang........................................................................................................................................... Seite 4
Technische Daten ................................................................................................................................... Seite 5
Produkt-Eigenschaften ........................................................................................................................... Seite 5
Technische Zeichnung / Maße................................................................................................................ Seite 5
Controller verbinden / trennen ................................................................................................................ Seite 5
Steuerung ............................................................................................................................................... Seite 6
Einbauanleitung...................................................................................................................................... Seite 7

Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 843019
Deko-Light Elektronik-Vertriebs GmbH 12.04.2018
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 3 / 7
Sehr geehrter Kunde,
vielen Dank das Sie sich für den Kauf unseres Produktes entschieden haben. Es erfüllt die Anforderungen der
geltenden europäischen und nationalen Richtlinien.
Um den Zustand des Produktes zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Produkt-Hinweise und Montageanleitung beachten! Sie enthalten wichtige Informationen zur
Inbetriebnahme und Handhabung. Deshalb ist es wichtig, dass Sie diese zum späteren Nachlesen gut
aufbewahren.
1. Sicherheitshinweise
Bei Sach- und Personenschäden durch Nichtbeachten der Produkt-Hinweise und Montageanleitung, durch
unsachgemäße Handhabung oder für vorgenommene Änderungen übernehmen wir keine Haftung.
Die Installation darf ausschließlich von einer qualizierten Elektrofachkraft ausgeführt werden.
Bevor Sie den Artikel in Betrieb nehmen, versichern Sie sich, dass dieser auf dem Transportweg nicht
beschädigt wurde. Bei Beschädigung an elektrischen Teilen darf eine Inbetriebnahme nicht erfolgen.
Betrieb nur außerhalb der Verpackung.
Das Typenschild darf nicht entfernt werden.
Vor der Installation müssen die gebäudeseitigen Anschlussleitungen spannungsfrei geschaltet und gegen
Wiedereinschalten gesichert werden. Lösen Sie hierzu den entsprechenden Sicherungsautomaten der
Hausinstallation aus.
Stellen Sie sicher, dass die Anschlusswerte der Stromzufuhr mit den Daten am Typenschild dieses Produktes
übereinstimmen.
Wir empfehlen Ihnen, das Produkt mit einer Fehlerstromschutzeinrichtung abzusichern. Beachten Sie die
örtlichen Installationsvorschriften.
Bitte darauf achten, dass die Kabel und Stecker frei von Zug- und Drehkräften sind und nicht geknickt werden.
Schützen Sie alle Kabel und Isolierungen vor eventuellen Beschädigungen.
Ausgangsleitungen sollten getrennt und im Abstand zu anderen Leitungen verlegt werden. Die
Netzanschlussleitungen und die Lampenzuleitungen dürfen sich nicht kreuzen.
Bringen Sie das Produkt nicht mit extremer Hitze oder o󰀨ener Flamme in Kontakt.
Verwenden Sie das beiliegende Montagematerial nur, wenn es für den Montageuntergrund geeignet ist.
Das Produkt darf unter keinen Umständen mit Gegenständen (Dekorationen) behangen oder mit
Dämmmaterial oder ähnlichen Werksto󰀨en abgedeckt werden.
Überprüfen Sie vor Entsorgung des Verpackungsmaterials, ob alle Bestandteile entnommen sind.
Verpackungsmaterial von Kindern und Haustieren fernhalten. Vorsicht. Die Packung enthält Kleinteile, die von
Kindern verschluckt werden könnten.

Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 843019
Deko-Light Elektronik-Vertriebs GmbH 12.04.2018
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 4 / 7
2. Bestimmungsgemäße Verwendung
Dieses Produkt dient nur Beleuchtungszwecken und darf nur auf normal bzw. nicht entammbaren Flächen
betrieben werden.
Die Verwendung muss in geschützten und trockenen Innenräumen erfolgen.
3. Pege und Wartung
Reparaturen dürfen ausschließlich durch den Elektro-Fachmann ausgeführt werden.
Schalten Sie erst das gesamte Produkt spannungsfrei und lassen es abkühlen, bevor Sie Reinigungs- oder
Pegemaßnahmen vornehmen.
Zur Reinigung verwenden Sie ein trockenes oder leicht angefeuchtetes Tuch.
Zur Reinigung verwenden Sie niemals Chemikalien, brennbare Reiniger oder Scheuermittel. Diese können die
Oberächen und/oder die Isolierungen beschädigen.
4. Funktionsstörung
Sind die zu steuernden Leuchten betriebsbereit/korrekt angeschlossen und mit Strom versorgt?
Kontrolle der angeschlossenen Leitungen.
Wandcontroller und angeschlossene Komponenten kurzzeitig vom Stromnetz trennen.
Können angeschlossene Komponenten mit einer Standardfernbedienung gesteuert werden?
RF-Wandcontroller trennen und neu verbinden (s. Punkt 10).
5. Lagerung und Entsorgung
Elektronik-Altgeräte müssen den ö󰀨entlichen Sammelstellen zugeführt werden und dürfen nicht als Hausmüll
entsorgt werden.
Trocken und vor Verschmutzungen und mechanischen Belastungen geschützt lagern.
6. Lieferumfang
● 1x Touchpanel RF White
●1x Bedienungsanleitung

Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 843019
Deko-Light Elektronik-Vertriebs GmbH 12.04.2018
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 5 / 7
7. Technische Daten
Spannungsversorgung: 220-240V AC/50-60Hz
Leistung: 2,00 W
Schutzklasse: IP20
Signal: Funk, 2,4 GHz
Zonen: 4
Betriebstemperatur: -5°- 60°C
Maße (LxBxH): 86,5 x 86,5 x 31,1 mm
Gewicht: 70 g
8. Produkt-Eigenschaften
●4 Zonen
●9 Programme
● Memory Funktion – Touchpanel RF White merkt sich die zuletzt eingestellte Helligkeit, Geschwindigkeit
und Programme aller Zonen.
9. Technische Zeichnung / Maße
10.Controller verbinden / trennen
Um den Wandcontroller mit der gewünschten Zone eines RF-Produktes, z.B. Controller, Mixit-Sets, RF-Bulb
oder RF-Fluters zu verbinden, schalten Sie den Strom des jeweiligen Endgeräts an und drücken innerhalb
einer Sekunde die gewünschte Zonentaste am Wandcontroller. Bei erfolgreicher Kopplung blinkt der
verbundene LED-Stripe/Leuchte 3 mal als Bestätigung.
Um die Zone aus dem Wandcontroller zu trennen, schalten Sie den Strom des jeweiligen Endgeräts an und
drücken innerhalb einer Sekunde die gewünschte Zonentaste 2 mal kurz hintereinander, wobei Sie bei der
zweiten Betätigung die Taste gedrückt halten. Bei erfolgreicher Trennung der Zone blinkt der verbundene LED-
Stripe/Leuchte 9 mal als Bestätigung.
Sollte der Kopplungs-/Trennvorgang nicht innerhalb von 5 Sekunden funktioniert haben, beginnen Sie bitte wie
oben aufgeführt, von vorne.

Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 843019
Deko-Light Elektronik-Vertriebs GmbH 12.04.2018
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 6 / 7

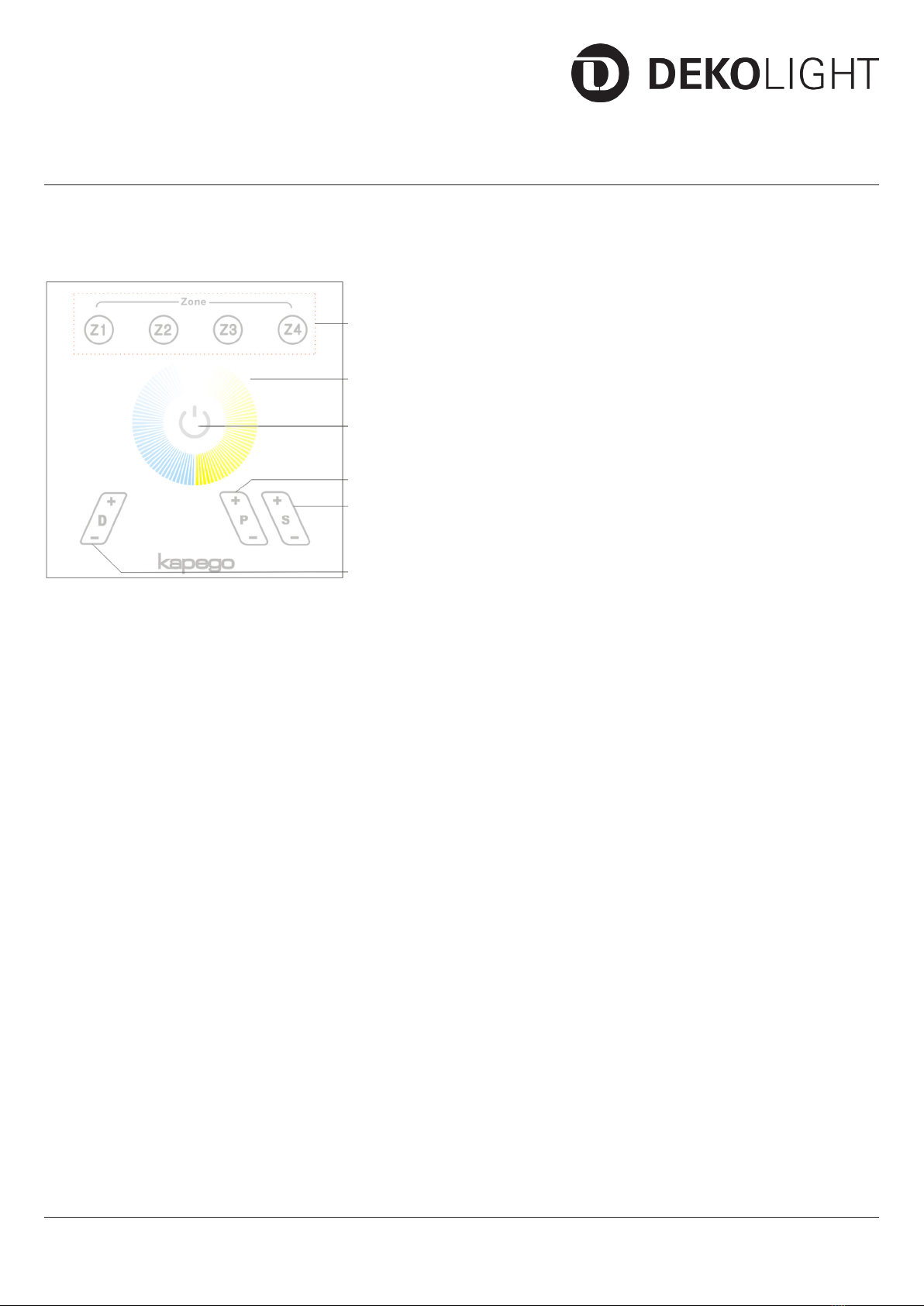

11. Steuerung
1. Zonen komplett Ein- / Ausschalten
Der An / Aus Schalter (C) muss gedrückt werden um alle Zonen anzuschalten. Um sie auszuschalten muss
der Schalter (C) lange gedrückt werden.
2. Zonenauswahl
Drücken Sie auf die Zonenauswahl (A) um die gewünschte Zonen einzuschalten. Um eine Zone auszuschalten
halten Sie die entsprechende Auswahl (A) lange gedrückt.
3. Programmwahl
Mit +/- (D) stellen Sie das gewünschte Programm ein.
4. Geschwindigkeitswahl
Mit +/- (E) stellen Sie die gewünschte Geschwindigkeit ein.
5. Warmweiß / Kaltweiß Regler
Mit dem Warmweiß / Kaltweiß Regler (B) können alle selektierten Zonen m Weißton eingestellt werden.
6. Helligkeitsregler
Mit dem Helligkeitsregler (F) stellen Sie die Helligkeit für die gewählten Zonen ein.
7. Tastenton Ein- / Ausschalten
Drücken Sie die Z1 Taste 5 mal hintereinander um den Tastenton ein- / und auszuschalten.
8. Hintergrundbeleuchtung Ein-/ Ausschalten
Drücken Sie die Z2 Taste 5 mal hintereinander um die Hintergrundbeleuchtung ein- / und auszuschalten.
A) Zonenauswahl - An / Aus
B) Warmweiß / Kaltweiß Regler
C) An / Aus Schalter für alle Zonen
E) Geschwindigkeitswahl
D) Programmwahl
F) Helligkeitsregler

Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 843019
Deko-Light Elektronik-Vertriebs GmbH 12.04.2018
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 7 / 7
Das Produkt ist CE konform und erfüllt alle grundlegenden Anforderungen der Richtlinie 2014/53/EU RED.
Die CE-Konformitätserklärung für dieses Produkt kann unter folgender Adresse bezogen werden.
https://shop.deko-light.com/
12.Einbauanleitung
1. Bohren Sie ein 68 mm Loch und montieren Sie
eine Elektro-Einbaudose in die Wand.
Achtung!
Das Touchpanel kann nur in einer Einzeldose verbaut werden.
2. Um die Glasscheibe und die hintere Abdeckung zu trennen,
gehen Sie mit einem Schraubendreher an den Spalt
zwischen der Steuerung und der hinteren Abdeckung.
3. Schrauben Sie den Aufbaurahmen des Touchpanel RF White
an der Hohlwanddose fest.
4. Sie benötigen eine 220-240V AC/50-60Hz
Spannungsversorgung. Schließen Sie das Panel an.
Beachten Sie die Kabelbelegung:
N = Blau • = Gelb / Grün • L = Braun
5. Wenn Sie alle Anschlüsse getätigt haben,
setzen Sie das Touchpanel RF White
auf den Rahmen auf.

Product-Notes
Manual
Touchpanel RF White
Article No.: 843019
Deko-Light Elektronik-Vertriebs GmbH 12.04.2018
www.deko-light.com / [email protected]
Technical Data can be changed without advance notice. Errors excepted. 1 / 7

Product-Notes
Manual
Article No.: 843019
Deko-Light Elektronik-Vertriebs GmbH 12.04.2018
www.deko-light.com / [email protected]
Technical Data can be changed without advance notice. Errors excepted. 1 / 7
Contents
Safety Instructions .................................................................................................................................. page 3
Proper Use.............................................................................................................................................. page 4
Care ........................................................................................................................................................ page 4
Faulty Function ....................................................................................................................................... page 4
Storage and Disposal ............................................................................................................................. page 4
Purchased parts package....................................................................................................................... page 4
Technical data......................................................................................................................................... page 5
Product Features .................................................................................................................................... page 5
Technical drawing / dimensions .............................................................................................................. page 5
Controller connect / disconnect .............................................................................................................. page 5
Controls .................................................................................................................................................. page 6
Mounting instuction................................................................................................................................. page 7

Product-Notes
Manual
Article No.: 843019
Deko-Light Elektronik-Vertriebs GmbH 12.04.2018
www.deko-light.com / [email protected]
Technical Data can be changed without advance notice. Errors excepted. 1 / 7
Dear customer,
thank you for deciding to purchase our product. The product fulls the requirements of e󰀨ective European and
national guidelines.
To maintain the condition of the product and to ensure safe operation, you - as the user - must observe the
product notes and the operation manual! They contain important information for the start-up and handling. It is
important, therefore, that these documents are archived carefully for referring to information at a later stage.
aufbewahren.
1. Safety Instructions
We are not responsible for any property damage or personal injury caused by failure to observe these
productnotes and manual, improper handling or unauthorised modications.
It can only be installed by a qualied electrician.
Make sure that the item has not been damaged during transport before putting the light into operation. It
maynot be operated if there are any damages to electrical parts.
It may only be operated once removed from the packaging.
The type plate must not be removed.
The connection lines in the building must be disconnected before installation and secured against
beingswitched back on. For this, trip the corresponding fuse switch in the building installation.
Make sure the electrical specications for the connection lines correspond with the specications given on
thenameplate of this product.
We recommend that you protect the product with a residual-current-operated protective device. Follow all
installation regulations applicable at your location.
Make sure that the cables and plugs are not subject to tension or torsional forces and do not bend the cables.
Protect all cables and insulation against possible damages.
Output lines should be laid separately and spaced apart from other lines. The power supply cables and
thelamp feeders must not cross each other.
Do not allow the product to come into contact with extreme heat or naked ames.
Use the supplied fastening material only when it is suited for the installation background.
The product must not be covered with objects (decorations) or thermally insulating coverings /similar materials.
Before disposal of the packaging material make sure that all components are removed.
Keep packaging material away from the reach of children and pets. The packaging contains small parts
thatmay be swallowed by children.

Product-Notes
Manual
Article No.: 843019
Deko-Light Elektronik-Vertriebs GmbH 12.04.2018
www.deko-light.com / [email protected]
Technical Data can be changed without advance notice. Errors excepted. 1 / 7
2. Proper Use
This product is only intended for lighting purposes and may only be operated on normal or non-ammable
surfaces.
Use the product only in protected and dry interior rooms.
3. Care
Repairs may only be carried out by a qualied electrician.
Disconnect the entire product from the mains rst and allow it to cool down before cleaning or maintaining.
Use a dry or slightly moistened cloth for cleaning.
Never use any chemicals, ammable cleaning agents or abrasives. These may cause damage to the surface
coating and/or the insulators.
4. Faulty Function
Are the luminaires to be controlled ready / correctly connected and supplied with power?
Control of the connected lines.
Disconnect the wall controller and connected components from the power supply.
Can connected components be controlled with a standard remote control?
Disconnect and reconnect RF wall controller (see point 10).
5. Storage and Disposal
Used electronic devices must be brought back to public collection points and must not be disposed of as
household waste.
Storage in a dry and clean environment. Do not strain the product mechanically during storage.
6. Purchased parts package
● 1x Touchpanel RF White
●1x User manual

Product-Notes
Manual
Article No.: 843019
Deko-Light Elektronik-Vertriebs GmbH 12.04.2018
www.deko-light.com / [email protected]
Technical Data can be changed without advance notice. Errors excepted. 1 / 7
7. Technical data
Power supply: 220-240V AC/50-60Hz
Power: 2,00 W
Protection class: IP20
Signal: Funk, 2,4 GHz
Zones: 4 Chanels
Working temperature: -5°- 60°C
Dimensions (LxWxH): 86,5 x 86,5 x 31,1 mm
Weight: 70 g
8. Product Features
●4 Zonen
●9 Programs
● Memory Funktion – Touchpanel RF White remembers the last brightness, speed and progamm o󰀨 all
zones after turn o󰀨.
9. Technical drawing / dimensions
10.Controller connect / disconnect
In order to connect the wall controller to the desired zone of an RF product, e.g. controller, Mixit set, RF Bulb
or RF-Fluters, switch on the power of the respective terminal and press the desired zone button on the wall
controller within one second. Upon successful pairing, the connected LED stripe / light ashes 3 times as
conrmation.
In order to disconnect the zone from the wall controller, switch on the power of the respective terminal and
press the desired zone button twice in quick succession within one second, while pressing and hold the button
for the second time. If the zone is successfully disconnected, the connected LED stripe will ash 9 times as
conrmation.
If the pairing / disconnecting process did not work within 5 seconds, please start from the beginning as above.

Product-Notes
Manual
Article No.: 843019
Deko-Light Elektronik-Vertriebs GmbH 12.04.2018
www.deko-light.com / [email protected]
Technical Data can be changed without advance notice. Errors excepted. 1 / 7
11. Controls
1. Switch complete zones On- / O󰀨
The power button (C) must be pressed to switch on the panel. To switch o󰀨 the panel please press the
power button (C) for long time.
2. Zone select
Push the zone selector (A) to switch on the desired zone. To switch o󰀨 the zone please please press
and hold the zone selector (A) for longer time.
3. Program select
With +/- (D) you adjust your desired program.
4. Speed select
With +/- (E) you adjust your desired speed.
5. Warmwhite / Coldwhite Ring
With the Warmwhite / Coldwhite Ring (B) you can adjust the brightness of every selected zone.
6. Brightness select
With the brightness select (F) you can adjust the brightness of every selected zone.
7. Key tone On / O󰀨
Press the Z1 button 5 times to turn on / o󰀨 the key tone.
8. Switch backlight On- / O󰀨
Press the Z2 key 5 times in a row to switch the backlight on / o󰀨.
A) Zone select - On / O󰀨
B) Warmwhite / Coldwhite Ring
C) On / O󰀨 Switch for all zones
E) Speed select
D) Program select
F) Brightness select

Product-Notes
Manual
Article No.: 843019
Deko-Light Elektronik-Vertriebs GmbH 12.04.2018
www.deko-light.com / [email protected]
Technical Data can be changed without advance notice. Errors excepted. 1 / 7
The product is CE compliant and meets all the essential requirements of Directive 2014/53/EU RED.
The CE Declaration of Conformity for this product can be obtained at the following address.
https://shop.deko-light.com/
12.Mounting instuction
1. Mount an electrical box inside the wall.
Attention!
The touch panel can only be installed in a single box.
2. To separate the glass panel and the back cover of the controller
use a screwdriver along the gap of the back cover.
3. Mount the back cover on the Touchpanel RF White with the 2 screws.
4. You need a 220-240V AC/50-60Hz power supply.
Connect the panel. Note the cable assignment:
N = blue • = yellow / green • L = brown
5. If you have made all connections,
press the glass panel on the back cover.
