Dell™ PowerEdge™ 840 Systems
Getting Started
With Your System
Guide de mise en route
Primeiros passos com o sistema
Procedimientos iniciales con el sistema
Model MVT01

www.dell.com | support.dell.com
Dell™ PowerEdge™ 840 Systems
Getting Started
With Your System

Notes, Notices, and Cautions
NOTE: A NOTE indicates important information that helps you make better use of your computer.
NOTICE: A NOTICE indicates either potential damage to hardware or loss of data and tells you how to avoid
the problem.
CAUTION: A CAUTION indicates a potential for property damage, personal injury, or death.
____________________
Information in this document is subject to change without notice.
© 2006 Dell Inc. All rights reserved.
Reproduction in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden.
Trademarks used in this text: Dell, the DELL logo, PowerEdge, and OpenManage are trademarks of Dell Inc.; Intel, Pentium, and Celeron
are registered trademarks and Core is a trademark of Intel Corporation; Microsoft, Windows, and Windows Server are registered trademarks
of Microsoft Corporation; Red Hat is a registered trademark of Red Hat, Inc.; SUSE is a registered trademark of Novell, Inc.
Other trademarks and trade names may be used in this document to refer to either the entities claiming the marks and names or their products.
Dell Inc. disclaims any proprietary interest in trademarks and trade names other than its own.
Model MVT01
May 2006 P/N GJ047 Rev. A00

Getting Started With Your System 3
System Features
This section describes the major hardware and software features of your system. It also provides
information about other documents you may need when setting up your system and how to obtain
technical assistance.
Major hardware and software features of your system include:
• One of the following processors:
– One Intel
®
Core™ 2 Duo
– One Intel Celeron
®
D, 300 sequence
– One Intel Pentium
®
4, 600 sequence
NOTE: Use the System Setup program to view processor information. See "Using the System Setup
Program" in your Hardware Owner’s Manual.
• A minimum of 512 MB of 533- or 667-MHz DDRII SDRAM memory, upgradable to a maximum
of 8 GB by installing combinations of 512-MB, 1-GB, or 2-GB unbuffered ECC memory modules
in four memory module sockets on the system board, single or dual rank.
• The following expansion slots:
– One PCIe x1 (3.3-V) slot
– One PCIe x8 (3.3-V) slot
– One 32-bit, 33-MHz PCI (5-V) slot
– Two 64-bit, 133-MHz PCI-X (3.3-V) slots
• An integrated Gigabit Ethernet NIC, capable of supporting 10-Mbps, 100-Mbps, or 1000-Mbps
data rates, with support for IPMI 1.5 and Wake-on-LAN.
• Four USB 2.0-compliant connectors (two on the front and two on the back) capable of supporting
a diskette drive, CD-ROM drive, keyboard, mouse, or USB flash drive.
• An integrated ATI ES1000 SVGA video controller supporting True-color graphics in the following
resolutions: 640 x 480, 800 x 600, 1024 x 768, 1280 x 1024, and 1600 x 1200.
• Systems management circuitry that monitors critical system voltages and fan speeds. The systems
management circuitry works in conjunction with the systems management software.
• Standard baseboard management controller with serial access.
• Back-panel connectors include PS/2 mouse and keyboard, serial, video, two USB connectors,
and one NIC connector.

4Getting Started With Your System
• One 3.5-inch CD, DVD, or combination CD-RW/DVD in a peripheral drive bay.
NOTE: DVD devices are data only.
• Support for the following internal hard-drive configurations:
– Up to four internal, 1-inch, SATA hard drives with integrated drive controllers.
– Up to four internal, 1-inch, Serial-Attached SCSI (SAS) hard drives with an optional SAS
controller card or backplane.
NOTE: Hot-plug capability is supported only when SATA or SAS drives are connected to the optional SAS
controller card or backplane.
• Optional remote access controller (DRAC 4) for remote systems management. This option requires
a dedicated PCI slot.
• One 420-W power supply.
For more information about specific features, see "Technical Specifications."
The following software is included with your system:
• A System Setup program for quickly viewing and changing system configuration information. For more
information on this program, see "Using the System Setup Program" in the
Hardware Owner’s Manual .
• Enhanced security features, including a system password and a setup password, available through
the System Setup program.
• System diagnostics for evaluating system components and devices. For information about using
the system diagnostics, see "Running the System Diagnostics" in your Hardware Owner’s Manual .
• Video drivers for displaying many popular application programs in high-resolution modes.
• SATA or SAS device drivers that allow the operating system to communicate with devices attached
to the integrated SATA or SAS subsystem. For more information about these drivers, see "Installing
Drives" in your
Hardware Owner’s Manual .
• Systems management software and documentation CDs.
Supported Operating Systems
Your system supports the following operating systems:
• Microsoft Windows Server ™ 2003, Standard Edition and Web Edition
• Microsoft Windows Server 2003, Standard Edition 64-Bit
•RedHat
®
Enterprise Linux ES (version 3) for Intel x86
• Red Hat Enterprise Linux ES (version 4) for Intel x86
• Red Hat Enterprise Linux ES (version 4) for Intel Extended Memory 64 Technology (Intel EM64T)
•SUSE
®
Linux Enterprise Server 9 (Service Pack 2 or later) for Intel EM64T
• SUSE Linux Enterprise Server 10 for Intel EM64T

Getting Started With Your System 5
Other Information You May Need
CAUTION: The Product Information Guide provides important safety and regulatory information. Warranty
information may be included within this document or as a separate document.
• The Hardware Owner’s Manual provides information about system features and describes how to
troubleshoot the system and install or replace system components. The
Hardware Owner’s Manual
is available on the CDs that came with your system or on support.dell.com .
• CDs included with your system provide documentation and tools for configuring and managing
your system.
• Systems management software documentation describes the features, requirements, installation,
and basic operation of the software.
• Operating system documentation describes how to install (if necessary), configure, and use
the operating system software.
• Documentation for any components you purchased separately provides information necessary
to configure and install these options.
• Updates are sometimes included with the system to describe changes to the system, software,
and/or documentation.
NOTE: Always check for updates on support.dell.com and read the updates first because they often
supersede information in other documents.
• Release notes or readme files may be included to provide last-minute updates to the system
or documentation or advanced technical reference material intended for experienced users or
technicians.
Obtaining Technical Assistance
If you do not understand a procedure in this guide or if the system does not perform as expected,
see your Hardware Owner’s Manual.
Dell Enterprise Training and Certification is available; see www.dell.com/training for more information.
This service may not be offered in all locations.

6Getting Started With Your System
Installation and Configuration
CAUTION: Before performing the following procedure, read and follow the safety instructions and important
regulatory information in your Product Information Guide.
This section describes the steps to set up your system for the first time.
CAUTION: Installing the feet on a stand-alone tower system is necessary to provide a stable foundation for the
system. Failure to install the feet poses the risk of having the system tip over, possibly causing bodily injury or
damage to the system.
CAUTION: Whenever you need to lift the system, get others to assist you. To avoid injury, do not attempt to lift the
system by yourself.
Unpacking the System

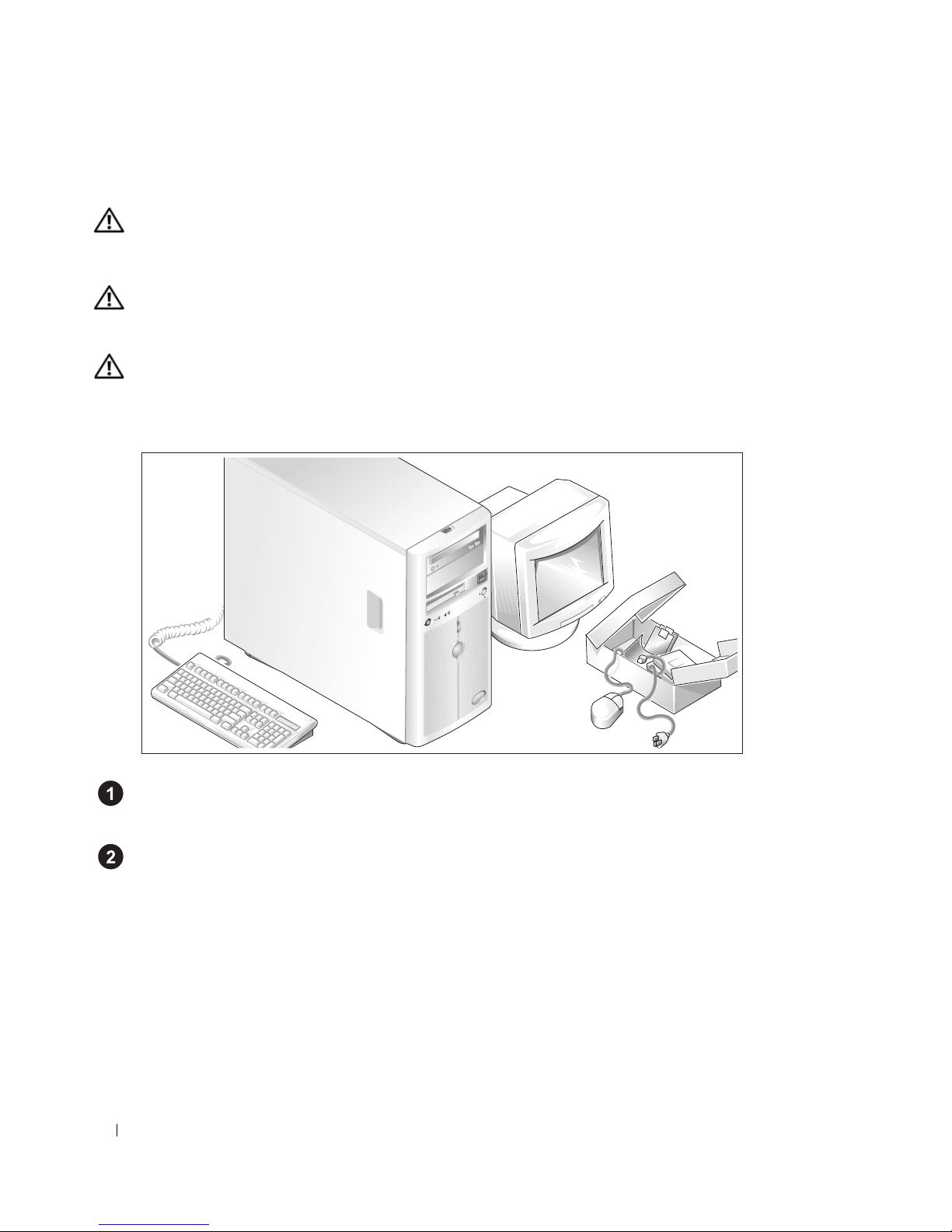

Unpack your system and identify each item.
Keep all shipping materials in case you need them later.
See the documentation included with your system on installing the system stabilizer feet.

Getting Started With Your System 7
Connecting the Keyboard, Mouse, and Monitor

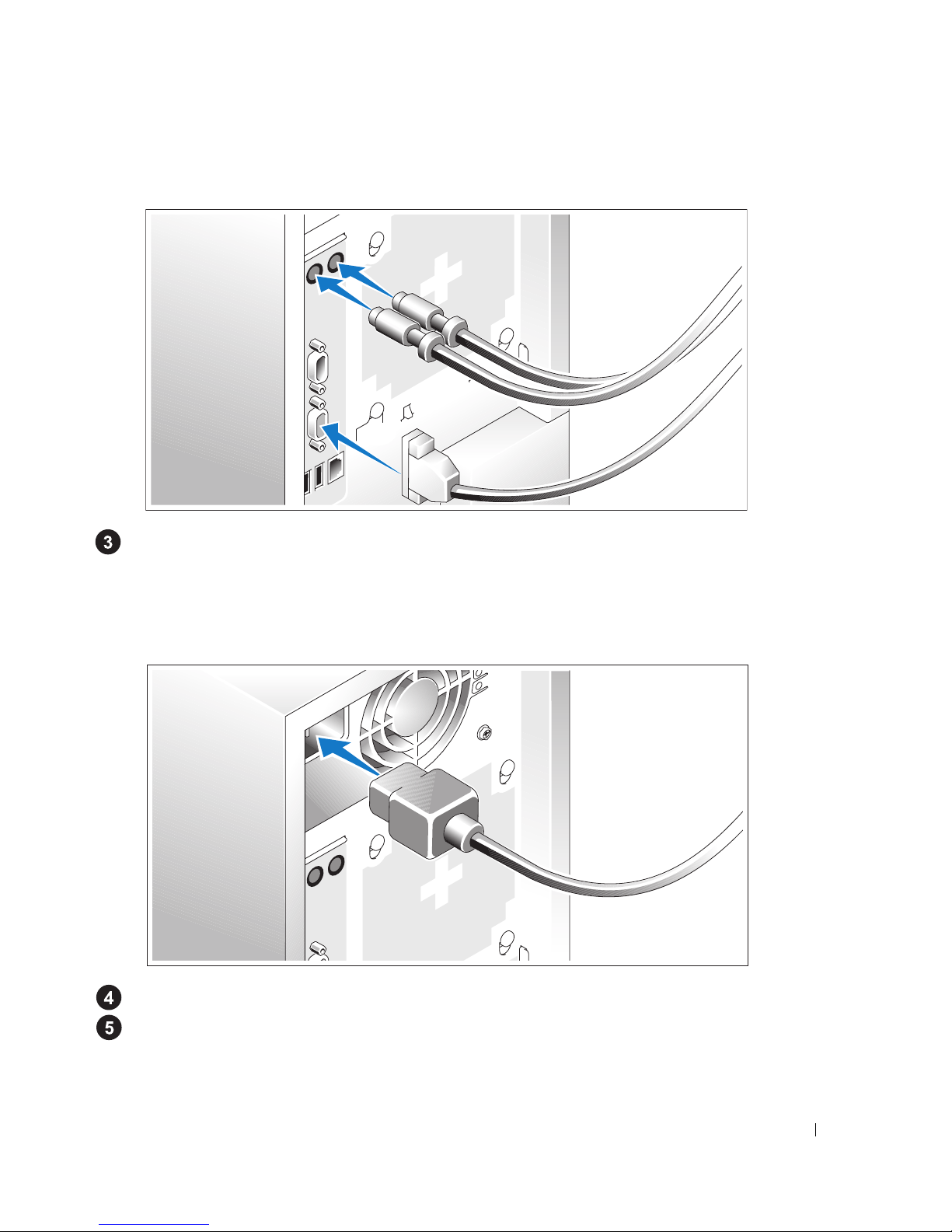

Connect the keyboard, mouse, and monitor (optional).
The connectors on the back of your system have icons indicating which cable to plug into each
connector. Be sure to tighten the screws (if any) on the monitor's cable connector.
Connecting the Power
Connect the system’s power cable(s) to the system.
Plug the other end of the cable into a grounded electrical outlet or a separate power source
such as an uninterrupted power supply (UPS) or a power distribution unit (PDU).

8Getting Started With Your System
Turning on the System
Turn on the system and monitor (optional).
Press the power button on the system and the monitor. The power indicators should light.
Adjust the monitor’s controls until the displayed image is satisfactory.
Complete the 0perating System Setup
If you purchased a preinstalled operating system, see the operating system documentation that ships
with your system. To install an operating system for the first time, see the
Quick Installation Guide .
Be sure the operating system is installed before installing hardware or software not purchased with the
system.

Getting Started With Your System 9
Technical Specifications
Processor
Processor type One Intel®Core
™ 2 Duo processor
or
One Intel Celeron®D, 300 sequence
or
One Intel Pentium
®
4, 600 sequence
Expansion Buses
Bus type PCIe, PCI-X, PCI
Expansion slots
PCIe One 3.3-V, x1
One 3.3-V, x8
PCI-X Two full-height, full-length, 3.3-V,
64-bit, 133-MHz
PCI One 5-V, 32-bit, 33-MHz
Memory
Architecture 72-bit ECC unbuffered DDR2 533/667 MHz
SDRAM DIMMs, single- or dual-channel
Memory module sockets Four 240-pin
Memory module capacities 512 MB, 1 GB, or 2 GB
Minimum RAM 512 MB (one 512-MB module)
Maximum RAM 8 GB
Drives
Hard Drives
SATA Up to four internal, 1-inch-high (3.5-inch form
factor) drives connected to integrated drive
controller or RAID controller card (non-hot plug)
or SAS backplane (hot plug)
SAS Up to four internal, 1-inch-high (3.5-inch form
factor) drives connected to optional SAS backplane
(hot-plug) or SAS controller card (non-hot plug)
NOTE: Mixing of SATA and SAS drives is not
supported

10 Getting Started With Your System
Optical drive One IDE CD, DVD, or combination
CD-RW/DVD
NOTE: DVD devices are data only.
Diskette drive One optional 3.5-inch, 1.44-MB
Tape drive One optional IDE in optical drive bay
Connectors
Externally accessible
Back
NIC One RJ-45 (for integrated 1-Gigabit NIC)
PS/2-style keyboard 6-pin mini-DIN
PS/2-compatible mouse 6-pin mini-DIN
Serial 9-pin, DTE, 16550-compatible
USB Two 4-pin, USB 2.0-compliant
Video 15-pin VGA
Front
Video 15-pin VGA
USB Two 4-pin, USB 2.0-compliant
Internally accessible
IDE channel 40-pin
SATA channels Two 7-pin
Video
Video type Integrated ATI ES1000 SVGA controller
Video memory 16 MB
Power
AC power supply
Wattage 420 W
Voltage 100–240 VAC, 50/60 Hz
Heat dissipation 2275 BTU/hr maximum
Drives (continued)

Getting Started With Your System 11
Maximum inrush current Under typical line conditions and over the entire
system ambient operating range, the inrush current
may reach 55 A for 10 ms or less or 25 A at 150 ms
or less.
System battery CR 2032 3.0-V lithium ion coin cell
Physical
Height 43.9 cm (17.3 in)
Width 19.8 cm (7.8 in)
Depth 50.0 cm (19.7 in)
Weight 19.1 kg (42 lb)
Environmental
NOTE: For additional information about environmental measurements for specific system configurations,
see www.dell.com/environmental_datasheets.
Temperature
Operating 10° to 35°C (50° to 95°F)
Storage –40° to 65°C (–40° to 149°F)
Relative humidity
Operating 20% to 80% (noncondensing)
Storage 5% to 95% (noncondensing)
Maximum vibration
Operating 0.26 G (half-sine wave) at a sweep of 3 to 200 MHz
for 15 minutes
Storage 0.5 G at 3–200 Hz for 15 min
Maximum shock
Operating Six consecutively executed shock pulses in the
positive and negative x, y, and z axes (one pulse on
each side of the system) of 36 G for up to 2.6 ms
Storage Six consecutively executed shock pulses in the
positive and negative x, y, and z axes (one pulse on
each side of the system) of 71 G for up to 2 ms
Altitude
Operating –16 to 3048 m (–50 to 10,000 ft)
Storage –16 to 10,668 m (–50 to 35,000 ft)
Power (continued)

12 Getting Started With Your System

www.dell.com | support.dell.com
Systèmes Dell™ PowerEdge™ 840
Guide de mise
en route

Remarques, avis et précautions
REMARQUE : une REMARQUE indique des informations importantes qui peuvent vous aider à mieux utiliser votre
ordinateur.
AVIS : un AVIS vous avertit d'un risque de dommage matériel ou de perte de données et vous indique comment éviter
le problème.
PRÉCAUTION : une PRÉCAUTION indique un risque potentiel d'endommagement du matériel, de blessure corporelle
ou de mort.
____________________
Les informations contenues dans ce document peuvent être modifiées sans préavis.
© 2006 Dell Inc. Tous droits réservés.
La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc. est strictement interdite.
Marquesutiliséesdanscedocument :Dell,lelogo DELL, PowerEdge et OpenManage sont des marques de Dell Inc. ; Intel,Pentium et Celeron
sont des marques déposées de Intel Corporation ; Core est une marque de Intel Corporation ; Microsoft, Windows et Windows Server sont des
marques déposées de Microsoft Corporation ; Red Hat est une marque déposée de Red Hat, Inc. ; SUSE est une marque déposée de Novell, Inc.
Tous les autres noms de marques et marques commerciales utilisés dans ce document se rapportent aux sociétés propriétaires des marques et
des noms de ces produits. Dell Inc. décline tout intérêt dans l'utilisation des marques déposées et des noms de marques ne lui appartenant pas.
Modèle MVT01
Mai 2006 P/N GJ047 Rev. A00

Guide de mise en route 15
Caractéristiques du système
Cette section décrit les principales caractéristiques du système sur le plan matériel et logiciel.
Elle contient également des informations sur les autres documents utiles à la configuration
du système et sur l'obtention d'assistance technique.
Les caractéristiques matérielles et logicielles principales du système sont les suivantes :
• L'un des processeurs suivants est installé :
–Intel
®
Core™ 2 Duo
– Intel Celeron
®
D, séquence 300
– Intel Pentium
®
4, séquence 600
REMARQUE : utilisez le programme de configuration du système pour visualiser les informations
concernant le processeur. Voir “Utilisation du programme de configuration du système”, dans le
document Hardware Owner's Manual (Manuel du propriétaire).
• Mémoire SDRAM DDRII à 533 ou 667 MHz. Minimum : 512 Mo, Maximum : 8 Go. L'extension
est effectuée via l'installation, dans les quatre emplacements de la carte système, de barrettes de
mémoire ECC sans tampon (à une ou deux rangées de connexions) de 512 Mo, 1 Go ou 2 Go.
• Logements d'extension :
– Un logement PCIe x1 (3,3 V)
– Un logement PCIe x8 (3,3 V)
– Un logement PCI 32 bits à 33 MHz (5 V)
– Deux logements PCI-X 64 bits à 133 MHz (3,3 V)
• Un NIC Ethernet Gigabit intégré prenant en charge des débits de 10, 100 ou 1000 Mbps
et les fonctions IPMI 1.5 et Wake-on-LAN.
• Quatre connecteurs USB 2.0 (deux à l'avant et deux à l'arrière) pour la connexion d'un lecteur
de disquette, un lecteur de CD, un clavier, une souris ou un lecteur flash USB.
• Un contrôleur vidéo SVGA ATI ES1000 intégré prenant en charge les graphiques True-color
dans les résolutions suivantes : 640 x 480, 800 x 600, 1024 x 768, 1280 x 1024 et 1600 x 1200.
• Circuit de gestion des systèmes pour contrôler les tensions et les vitesses de ventilateurs critiques.
Ces circuits de surveillance fonctionnent de pair avec les logiciels de gestion de systèmes.
• Un contrôleur BMC standard avec accès série.
• Le panneau arrière contient le port série, les connecteurs PS/2 de la souris et du clavier,
ainsi qu'un connecteur vidéo, deux connecteurs USB et un connecteur de NIC.

16 Guide de mise en route
• Un lecteur 3,5 pouces de CD, DVD ou CD-RW/DVD dans une baie de périphérique
REMARQUE : les périphériques DVD sont uniquement des périphériques de données.
• Prise en charge des configurations suivantes pour disques durs internes :
– Jusqu'à quatre disques durs SATA internes de 1 pouce, avec contrôleurs de lecteur intégrés.
– Jusqu'à quatre disques durs SAS internes de 1 pouce, avec carte contrôleur ou fond de panier SAS
(tous deux en option).
REMARQUE : la fonction d'enfichage à chaud est prise en charge uniquement lorsque des lecteurs SATA
ou SAS sont connectés à une carte contrôleur ou à un fond de panier SAS (tous deux en option).
• Un contrôleur d'accès à distance (DRAC 4, en option) pour la gestion de systèmes à distance.
Cette option nécessite un logement PCI dédié.
• Une alimentation 420 W.
Pour plus d'informations sur certaines fonctions, voir “Spécifications techniques”.
Les logiciels suivants sont livrés avec le système :
• Programme de configuration du système permettant de consulter et de modifier rapidement
les informations sur la configuration du système. Pour plus d'informations, voir “Utilisation du
programme de configuration du système”, dans le document
Hardware Owner's Manual
(Manuel du propriétaire).
• Fonctions de sécurité améliorées, disponibles dans le programme de configuration du système,
permettant de définir un mot de passe système et un mot de passe de configuration.
• Diagnostics permettant de tester les composants et les périphériques du système. Pour plus
d'informations sur l'utilisation des diagnostics, voir “Exécution des diagnostics du système”,
dans le document
Hardware Owner's Manual (Manuel du propriétaire).
• Des pilotes vidéo permettant d'afficher les programmes d'application les plus courants en modes
haute résolution.
• Des pilotes de périphérique SATA ou SAS permettant au système d'exploitation de communiquer
avec les périphériques connectés au sous-système SATA ou SAS intégré. Pour plus d'informations
sur ces pilotes, voir “Installation de lecteurs”, dans le document
Hardware Owner's Manual
(Manuel du propriétaire).
• Les CD du logiciel de gestion de systèmes et de la documentation.
Systèmes d'exploitation pris en charge
Le système prend en charge les systèmes d'exploitation suivants :
• Microsoft Windows Server ™ 2003, Standard Edition et Web Edition
• Microsoft Windows Server 2003, Standard Edition 64 bits
•RedHat
®
Enterprise Linux ES (version 3) pour Intel x86
• Red Hat Enterprise Linux ES (version 4) pour Intel x86

Guide de mise en route 17
• Red Hat Enterprise Linux ES (version 4) pour Intel EM64T
•SUSE
®
Linux Enterprise Server 9 avec Service Pack 2 ou suivant pour Intel EM64T
• SUSE Linux Enterprise Server 10 pour Intel EM64T
Autres informations utiles
PRÉCAUTION : le document Product Information Guide (Guide d'informations sur le produit) contient
d'importantes informations se rapportant à la sécurité et aux réglementations. Les informations sur la garantie
se trouvent soit dans ce document, soit à part.
• Le document Hardware Owner's Manual (Manuel du propriétaire) contient des informations sur
les caractéristiques du système, ainsi que des instructions relatives au dépannage et à l'installation
ou au remplacement de composants. Il se trouve sur les CD fournis avec le système et sur le site
support.dell.com .
• Les CD fournis avec le système contiennent des documents et des outils relatifs à la configuration
et à la gestion du système.
• La documentation du logiciel de gestion de systèmes comprend des renseignements sur les
fonctionnalités, les spécifications, l'installation et le fonctionnement de base du logiciel.
• La documentation du système d'exploitation indique comment installer (au besoin), configurer
et utiliser le système d'exploitation.
• La documentation fournie avec les composants achetés séparément contient des informations
nécessaires à la configuration et à l'installation de ces options.
• Des mises à jour sont parfois fournies avec le système. Elles décrivent les modifications apportées
au système, aux logiciels ou à la documentation.
REMARQUE : vérifiez toujours si des mises à jour sont disponibles sur le site support.dell.com et lisez-les
en premier, car elles remplacent souvent les informations contenues dans les autres documents.
• Des notes de version ou des fichiers lisez-moi (readme) sont parfois fournis ; ils contiennent des mises
à jour de dernière minute apportées au système ou à la documentation, ou des documents de référence
technique avancés destinés aux utilisateurs expérimentés ou aux techniciens.
Obtention d'une assistance technique
Si vous ne comprenez pas une procédure décrite dans ce guide ou si le système ne réagit pas comme
prévu, consultez le document Hardware Owner's Manual (Manuel du propriétaire).
Des formations et certifications Dell Enterprise sont disponibles. Pour plus d'informations, consultez
le site www.dell.com/training. Ce service n'est disponible que dans certains pays.

18 Guide de mise en route
Installation et configuration
PRÉCAUTION : avant d'exécuter la procédure suivante, lisez les consignes de sécurité et les informations
importantes sur les réglementations figurant dans le document Product Information Guide (Guide d'informations
sur le produit). Veillez à les respecter scrupuleusement.
Cette section décrit les étapes à exécuter lors de la configuration initiale du système.
PRÉCAUTION : l'installation des pieds stabilisateurs sur un système autonome configuré en tour est
indispensable. Sans ces pieds, l'ordinateur risque de basculer, ce qui pourrait l'endommager ou occasionner
des blessures corporelles.
PRÉCAUTION : demandez toujours de l'aide avant de soulever le système. N'essayez pas de le soulever seul
car vous risqueriez de vous blesser.
Déballage du système
Sortez le système de son emballage et identifiez chaque élément fourni.
Conservez les matériaux d'emballage au cas où vous en auriez besoin ultérieurement.
Consultez la documentation fournie avec le système pour obtenir les instructions d'installation
relatives aux pieds stabilisateurs.
