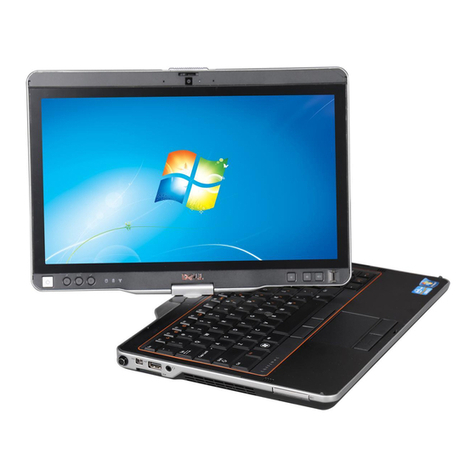

Dell Latitude XT3 User manual

Battery Slice Setup Guide
Guide d'installation de l'extension de batterie
Guia de intalação da bateria auxiliar
Guía de configuración de la batería laminar
book.book Page 1 Wednesday, July 20, 2011 4:34 PM

book.book Page 2 Wednesday, July 20, 2011 4:34 PM

Battery Slice Setup Guide
book.book Page 1 Wednesday, July 20, 2011 4:34 PM

Notes, Cautions, and Warnings
NOTE: A NOTE indicates important information that helps you make better use of your
computer.
CAUTION: A CAUTION indicates either potential damage to hardware or loss of data
and tells you how to avoid the problem.
WARNING: A WARNING indicates a potential for property damage, personal injury,
or death.
____________________
Information in this document is subject to change without notice.
© 2011 Dell Inc. All rights reserved.
Reproduction of these materials in any manner whatsoever without the written permission of Dell Inc. is
strictly forbidden.
Trademarks used in this text: Dell™, and the DELL logo are trademarks of Dell Inc. Microsoft®,
Windows®, and Windows Vista® are registered trademarks of Microsoft Corporation in the U.S. and other
countries.
Other trademarks and trade names may be used in this publication to refer to either the entities claiming
the marks and names or their products. Dell Inc. disclaims any proprietary interest in trademarks and trade
names other than its own.
2011 - 07 Rev. A00
book.book Page 2 Wednesday, July 20, 2011 4:34 PM

Battery Slice 3
Battery Slice

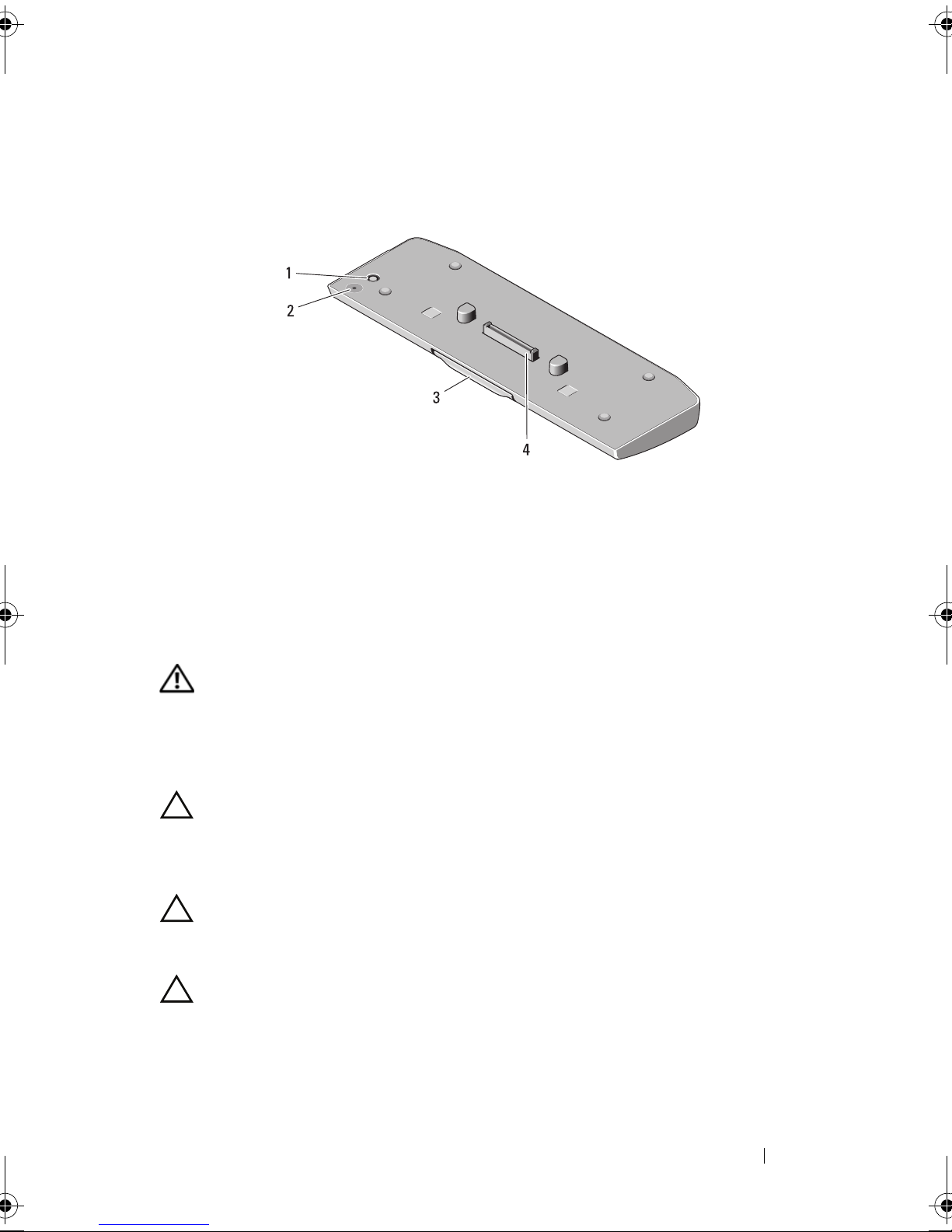

Bottom View
Setting up Your Battery Slice
WARNING: The AC adapter works with electrical outlets worldwide. However,
power connectors and power strips vary among countries. Using an incompatible
cable or improperly connecting the cable to the power strip or electrical outlet
may cause fire or damage the equipment.
CAUTION: Always use the Dell AC adapter that came with your computer. If you
use any other commercially available AC adapter—or the AC adapter from earlier
models of Dell computers—you may damage the battery slice or the computer.
CAUTION: Use the battery slice with your computer only. If you use a battery slice
from other models of Dell computers you may damage the battery slice or the
computer.
CAUTION: When you disconnect the Dell AC adapter cable from the computer,
grasp the connector, not the cable itself, and pull firmly but gently to avoid
damaging the cable. When you wrap the AC adapter cable, ensure that you follow
the angle of the connector on the AC adapter to avoid damaging the cable.
1 Connect the AC adapter to the AC adapter connector on your computer.
2 Before you dock or undock your computer from the battery slice, save and
close any open files, and exit any open programs.
1 AC adapter connector 2 battery-slice status LED
3 release lever 4 docking connector
book.book Page 3 Wednesday, July 20, 2011 4:34 PM

4Battery Slice
3 Before you undock your computer, set your computer’s power
management settings so that it does not enter sleep, standby, or hibernate
mode when you close (lower) the display:
Windows 7:
a Click Start → Control Panel → Hardware and Sound → Power
Options
→ Change what closing the lid does .
b Under the When I close the lid drop-down menu, select Do nothing .
Windows Vista:
a Click Start → Control Panel → Mobile PC → Power Options →
Change what closing the lid does .
b Under the When I close the lid drop-down menu, select Do nothing .
Windows XP:
a Click Start → Control Panel → Performance and Maintenance →
Power Options → Advanced .
b Under the When I close the lid drop-down menu, select Do nothing.

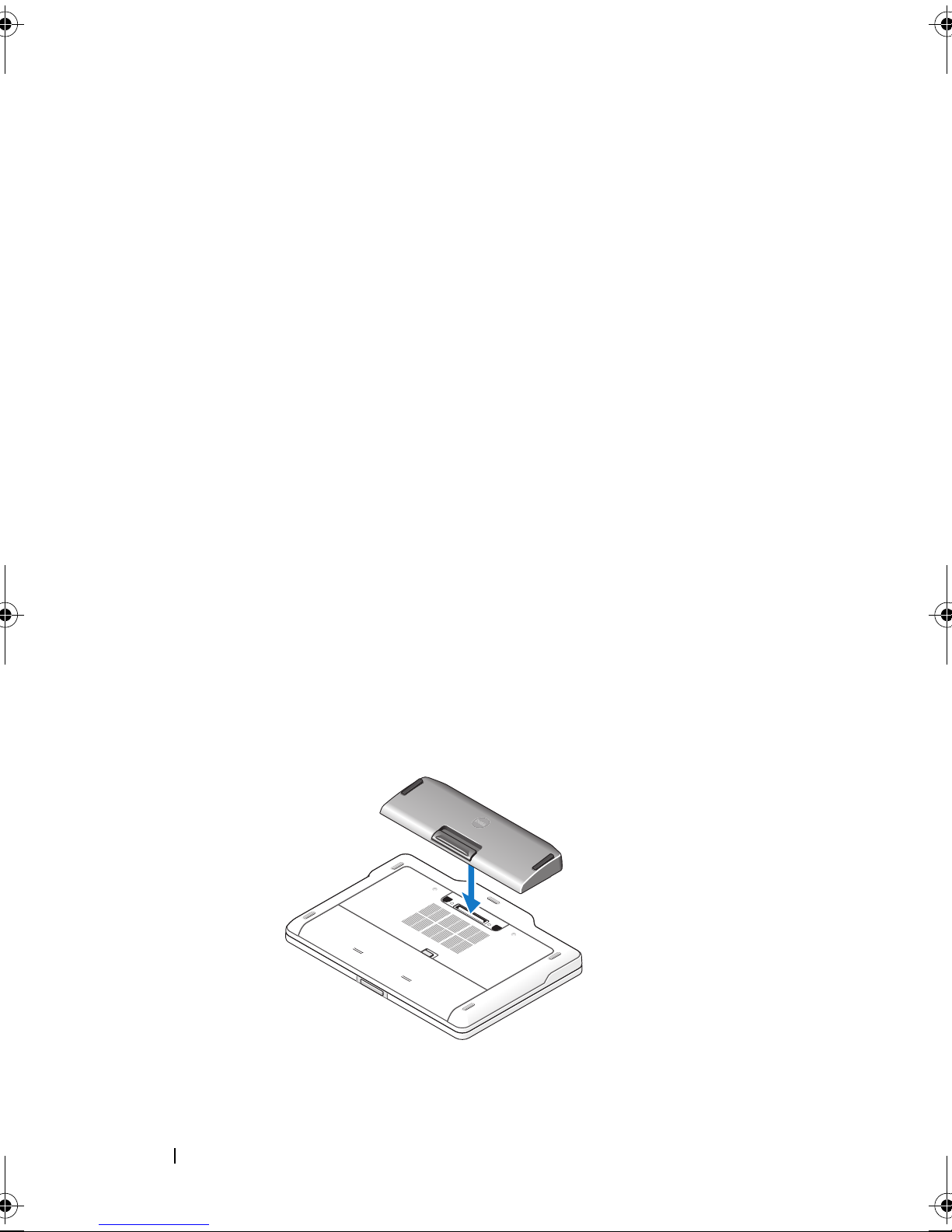

Docking Your Computer to the Battery Slice
1 Follow the procedures in "Setting up Your Battery Slice" on page 3.
2 Turn over the computer and lower the battery slice until it clicks into
place.
3 Flip the computer and power it ON.
book.book Page 4 Wednesday, July 20, 2011 4:34 PM

Battery Slice 5
Undocking Your Computer From the Battery Slice
1 Disconnect all the cables connected to the computer.
2 Flip the computer on its back.
3 Press the release lever and lift the battery slice from the computer.
Charging Your Battery Slice
You can recharge your battery slice independent of the computer using the
AC adapter that shipped with your computer. A docked computer will also
charge the battery slice.
book.book Page 5 Wednesday, July 20, 2011 4:34 PM

6Battery Slice
Battery Slice Power-Status LED Codes
Your battery slice includes a power status LED that can indicate the following
states:
Specifications
LED code sequence Status
Blinking amber, off, white, off, amber,
off, white, off
You are trying to use an unsupported,
non-Dell AC adapter to power your
computer.
Blinking amber, off, white, off, amber,
off, amber, off, long white, long off
Temporary battery failure with AC
adapter present.
Blinking amber, off, white, off, amber,
off, amber, off
Fatal battery failure with AC adapter
present.
LED off Battery in full charge mode with AC
adapter present.
Steady white light Battery in charge mode with AC adapter
present.
Type 9-cell lithium-ion cell
Height 22.60 mm (0.89 inch)
Width 94.89 mm (3.74 inches)
Depth 275.38 mm (10.84 inches)
Weight 605.00 g (1.33 lb)
Amp-hour capacity 3.0 Ah per cell
Watt-hour capacity 97 Wh
Temperature:
Operating 0° C to 60° C (32° F to 140° F)
NOTE: The battery slice will not start to charge, if
the temperature is above 50° C (122° F).
Non-operating -20° C to 60° C (-4° F to 140° F)
Docking 144-pin connector
book.book Page 6 Wednesday, July 20, 2011 4:34 PM

Guide d'installation de l'extension de batterie
book.book Page 1 Wednesday, July 20, 2011 4:59 PM

Remarques, précautions et avertissements
REMARQUE : Une REMARQUE indique une information importante qui peut vous aider
à mieux utiliser votre ordinateur.
PRÉCAUTION : Une PRÉCAUTION vous avertit d'un risque d'endommagement du
matériel ou de perte de données et vous indique comment éviter le problème.
AVERTISSEMENT : Un AVERTISSEMENT signale un risque d'endommagement du
matériel, de blessure corporelle, voire de mort.
____________________
Les informations de ce document sont sujettes à modification sans préavis.
© 2011 Dell Inc. Tous droits réservés.
La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc. est
strictement interdite.
Noms de marques utilisés dans ce texte : Dell™ et le logo DELL sont des marques de Dell Inc. Microsoft®,
Windows® et Windows Vista® sont des marques déposées de Microsoft Corporation aux États-Unis et
dans d'autres pays.
Les autres marques et appellations commerciales utilisées dans ce document font référence aux entités
propriétaires des marques ou des noms de produit. Dell Inc. décline tout intérêt dans l'utilisation des
marques déposées et des noms de marques ne lui appartenant pas.
2011 - 07 Rév. A00
book.book Page 2 Wednesday, July 20, 2011 4:59 PM

Extension de batterie 9
Extension de batterie
Vue de dessous
Installation de l'extension de batterie
AVERTISSEMENT : L'adaptateur secteur fonctionne avec les tensions secteur
disponibles dans le monde entier. Cependant, les connecteurs et les rampes
d'alimentation varient selon les pays. L'utilisation d'un câble non compatible ou le
branchement incorrect du câble sur la rampe d'alimentation ou la prise secteur
peut provoquer un incendie ou endommager l'équipement.
PRÉCAUTION : Utilisez exclusivement l'adaptateur secteur Dell livré avec votre
ordinateur. En cas d'utilisation de tout autre adaptateur secteur disponible dans le
commerce ou de l'adaptateur secteur d'un ancien modèle d'ordinateur Dell, vous
risquez d'endommager l'extension de batterie ou l'ordinateur.
PRÉCAUTION : Utilisez l'extension de batterie uniquement avec votre ordinateur.
Si vous utilisez une extension de batterie destinée à un autre modèle d'ordinateur
Dell, vous risquez d'endommager l'extension de batterie ou l'ordinateur.
PRÉCAUTION : Lorsque vous déconnectez le câble de l'adaptateur secteur de
l'ordinateur, saisissez le connecteur, pas le câble lui-même, et tirez dessus
fermement mais sans forcer, afin d'éviter d'endommager le câble. Lorsque vous
enroulez le câble de l'adaptateur secteur, assurez-vous de suivre l'angle du
connecteur sur l'adaptateur, afin d'éviter d'endommager le câble.
1 connecteur d'adaptateur secteur 2 LED d'état d'alimentation de l'extension
de batterie
3 levier de dégagement 4 connecteur d'amarrage
book.book Page 9 Wednesday, July 20, 2011 4:59 PM

10 Extension de batterie
1 Branchez l'adaptateur secteur au connecteur de l'adaptateur secteur sur
votre ordinateur.
2 Avant de connecter ou de déconnecter votre ordinateur de/à l'extension de
batterie, enregistrez et fermez tous les fichiers ouverts et quittez tous les
programmes ouverts.
3 Avant de déconnecter votre ordinateur, configurez ses paramètres de
gestion d'alimentation pour qu'il n'entre pas en mode de veille ou de veille
prolongée quand vous fermez (baissez) l'écran :
Windows 7 :
a Cliquez sur Démarrer → Panneau de configuration → Matériel et
audio
→ Options d'alimentation → Modifier l'action qui suit la
fermeture du capot
.
b Dans le menu déroulant Lorsque je referme le capot , sélectionnez Ne
rien faire.
Windows Vista :
a Cliquez sur Démarrer → Panneau de configuration → Mobile PC →
Options d'alimentation → Modifier l'action qui suit la fermeture du
capot
.
b Dans le menu déroulant Lorsque je referme le capot , sélectionnez Ne
rien faire.
Windows XP :
a Cliquez sur Démarrer → Panneau de Configuration → Performance et
Maintenance
→ Options d'alimentation → Avancées .
b Dans le menu déroulant Lorsque je referme le capot , sélectionnez Ne
rien faire.
book.book Page 10 Wednesday, July 20, 2011 4:59 PM

Extension de batterie 11
Connexion de l'ordinateur à l'extension de batterie
1 Suivez les procédures décrites dans la section « Installation de l'extension
de batterie », page 9.
2 Retournez votre ordinateur et insérez l'extension de batterie jusqu'à
entendre un déclic.
3 Tournez à nouveau votre ordinateur et allumez-le.
Retrait de l'extension de batterie
1 Débranchez tous les câbles reliés à l'ordinateur.
2 Retournez l'ordinateur.
3 Appuyez sur le levier de dégagement et retirez l'extension de batterie de
l'ordinateur.
book.book Page 11 Wednesday, July 20, 2011 4:59 PM

12 Extension de batterie
Chargement de votre extension de batterie
Vous pouvez recharger votre extension de batterie indépendamment de votre
ordinateur au moyen de l'adaptateur secteur livré avec votre ordinateur. Un
ordinateur connecté chargera également l'extension de batterie.
Codes LED d'état d'alimentation de l'extension de
batterie
Votre extension de batterie inclut une LED d'état d'alimentation qui peut
indiquer les états suivants :
Séquence des codes de la LED État
Orange clignotante, éteinte, blanche,
éteinte, orange, éteinte, blanche, éteinte
Vous tentez d'utiliser un adaptateur
secteur non Dell et non compatible pour
alimenter votre portable.
Orange clignotante, éteinte, blanche,
éteinte, orange, éteinte, orange, éteinte,
blanche clignotante longue, éteinte longue
Défaillance de batterie temporaire
lorsqu'il existe un adaptateur secteur.
Orange clignotante, éteinte, blanche,
éteinte, orange, éteinte, orange, éteinte
Défaillance de batterie fatale lorsqu'il
existe un adaptateur secteur.
LED éteinte La batterie est en mode de chargement
complet lorsqu'il existe un adaptateur
secteur.
LED blanche fixe La batterie est en mode de chargement
lorsqu'il existe un adaptateur secteur.
book.book Page 12 Wednesday, July 20, 2011 4:59 PM

Extension de batterie 13
Spécifications
Type Batterie au lithium-ion à 9 cellules
Hauteur 22,60 mm (0,89")
Largeur 94,89 mm (3,74")
Profondeur 275,38 mm (10,84")
Poids 605,00 g (1,33 lb)
Capacité en ampère-heure 3,0 Ah par batterie
Capacité en watt-heure 97 Wh
Température :
En fonctionnement 0°Cà60°C(32°Fà140°F)
REMARQUE : L'extension de batterie ne
commencera pas à charger si la température est
supérieure à 50 °C (122 °F).
À l'arrêt -20°Cà60°C(-4°Fà140°F)
Amarrage Connecteur à 144 broches
book.book Page 13 Wednesday, July 20, 2011 4:59 PM

14 Extension de batterie
book.book Page 14 Wednesday, July 20, 2011 4:59 PM

Guia de intalação da bateria auxiliar
book.book Page 1 Wednesday, July 20, 2011 5:19 PM

Notas, Avisos e Advertências
NOTA: Indica informações importantes para utilizar melhor o computador.
ADVERTÊNCIA: Um AVISO indica possíveis danos ao hardware ou a perda de dados
e ensina como evitar o problema.
WARNING: Uma ADVERTÊNCIA indica um potencial de danos à propriedade, risco
de lesões corporais ou mesmo risco de vida.
____________________
As informações neste documento estão sujeitas a alteração sem aviso prévio.
© 2011 Dell Inc. Todos os direitos reservados.
É terminantemente proibida qualquer forma de reprodução deste produto sem a permissão por escrito da
Dell Inc.
Marcas comerciais usadas neste texto: Dell™, o logotipo DELL são marcas comerciais da Dell Inc.
Microsoft®, Windows®, e Windows Vista® são marcas registradas da Microsoft Corporation nos Estados
Unidos. e em outros países.
Outras marcas e nomes comerciais podem ser utilizados nesta publicação como referência às entidades
proprietárias dessas marcas e nomes ou a seus produtos. A Dell Inc. declara que não tem qualquer interesse
de propriedade sobre marcas e nomes comerciais que não sejam os seus próprios.
2011 - 07 Rev. A00
book.book Page 2 Wednesday, July 20, 2011 5:19 PM

Bateria auxiliar 17
Bateria auxiliar
Vista inferior
Como configurar a bateria auxiliar
WARNING: O adaptador de energia (CA) funciona com tomadas elétricas do
mundo inteiro. No entanto, os conectores de energia e as réguas de energia
variam de país para país. O uso de um cabo incompatível ou uma conexão
incorreta ao filtro de linha ou à tomada elétrica poderá ocasionar incêndio ou
danos ao equipamento.
ADVERTÊNCIA: Use sempre o adaptador CA da Dell fornecido com o
computador. Se você usar outro adaptador CA disponível no mercado ou o
adaptador CA de modelos mais antigos de computadores Dell, você pode danificar
a bateria auxiliar ou o computador.
ADVERTÊNCIA: Use a bateria auxiliar apenas com seu computador. O uso de
uma bateria auxiliar de outros modelos de computadores Dell pode danificar a
bateria auxiliar ou o computador
ADVERTÊNCIA: Ao desconectar o cabo do adaptador CA do computador, segure
o conector, não o cabo em si, e puxe-o com firmeza, mas delicadamente, para não
danificar o cabo. Quando você enrolar o cabo do adaptador CA, certifique-se de
seguir o ângulo do conector no adaptador CA para evitar danificar o cabo.
1 Conecte o adaptador CA ao conector do adaptador CA no computador.
2 Antes de acoplar ou desacoplar o computador da bateria auxiliar, salve e
feche qualquer arquivo aberto e saia dos programas abertos.
1 conector do adaptador CA 2 LED de status da bateria auxiliar
3 alavanca de liberação 4 conector de acoplamento
book.book Page 17 Wednesday, July 20, 2011 5:19 PM

18 Bateria auxiliar
3 Antes de desacoplar seu computador, ajuste as configurações de energia
para que ele não entre em modo de espera, standby ou (hibernação)
quando você fechar o display:
Windows 7:
a Clique em Iniciar → Painel de controle → Hardware e Som → Opções
de energia
→ Mudar o que acontece quando a tampa é fechada .
b No menu suspenso Quando eu fechar a tampa selecione Não fazer nada.
Windows Vista:
a Clique em Iniciar → Painel de Controle → PC móvel → Opções de
energia
→ Mudar o que acontece quando a tampa é fechada .
b No menu suspenso Quando eu fechar a tampa selecione Não fazer
nada.
Windows XP:
a Clique em Iniciar → Painel de controle → Desempenho e
manutenção
→ Opções de energia → Avançadas .
b No menu suspenso Quando eu fechar a tampa selecione Não fazer nada.
Acople o computador à bateria auxiliar
1 Siga os procedimentos descritos na "Como configurar a bateria auxiliar" na
página 17.
2 Vire o computador e deslize a bateria auxiliar até encaixar no lugar.
3 Vire o computador e ligue-o.
book.book Page 18 Wednesday, July 20, 2011 5:19 PM
