Dell PowerEdge UPS 500T User manual

DelltTower External Battery Module
for use with
1000W and 1920/1500W
UPS models
Getting Started With
Your System
Démarrage avec votre système
Erste Schritte Mit Ihrem System
Начало работы c вашей системой
Inicio de su sistema


사용자의 시스템 시작하
はじめに システムについて
K788N, H914N, J716N, K789N
K806N, H965N
w w w . d e l l . c o m | s u p p o r t . d e l l . c o m

DelltTower External Battery Module
for use with
1000W and 1920/1500W
UPS models
Getting Started
With Your System
K788N, H914N, J716N, K789N
K806N, H965N
w w w . d e l l . c o m | s u p p o r t . d e l l . c o m

Notes and Warnings
NOTE: A NOTE indicates important information that helps you make better use of your software.
CAUTION: A CAUTION indicates a potentially hazardous situation which, if not avoided, may result in minor or
moderate injury or in property damage incidents.
WARNING: A WARNING indicates a potentially hazardous situation which, if not avoided, could result in death or
injury.
DANGER: A DANGER indicates an imminently hazardous situation which, if not avoided, will result in death or
serious injury.
DANGER: Observe the following instruction to help prevent an imminently hazardous situation which, if not
avoided, will result in death or serious injury:
SThis UPS contains LETHAL VOLTAGES. All repairs and service should be performed by
AUTHORIZED SERVICE PERSONNEL ONLY. There are NO USER SERVICEABLE PARTS
inside the UPS.
Information in this document is subject to change without notice.
E2009–2012 Dell Inc. All rights reserved.
Reproduction in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden.
Trademarks used in this text: Dell and the DELL logo are trademarks of Dell Inc.
Other trademarks and trade names may be used in this document to refer to either the entities claiming the marks and names or their
products. Dell Inc. disclaims any proprietary interest in trademarks and trade names other than its own.
6/2012 • 164201813 2

3
Finding Information |
Finding Information
CAUTION: The Safety, Environmental, and Regulatory Information document provides important safety and
regulatory information.
What are You Looking For? Find It Here
SThe user's guide for my UPS
SThe user's guide for the Dell Network Management
Card
SDell UPS Management Software
NOTE: Documentation and software updates can be
found at support.dell.com.
Dell UPS Disc
SSpecifications
SHow to configure UPS settings
SHow to troubleshoot and solve problems
Dell UPS User's Guide
The user's guide is available on the Dell UPS disc and
on support.dell.com.
SSafety instructions
SRegulatory information
SRecycling information
Safety, Environmental, and Regulatory Information
SWarranty information
STerms and Conditions (U.S. only)
SEnd User License Agreement
Dell Warranty and Support Information
SSupport information Dell Support Website — support.dell.com
NOTE: Select your region or business segment to view
the appropriate support site.

4|Installation
Installation
CAUTION: Before performing the procedures in this document, read and follow the safety instructions and
important regulatory information in your Safety, Environmental, and Regulatory Information document.

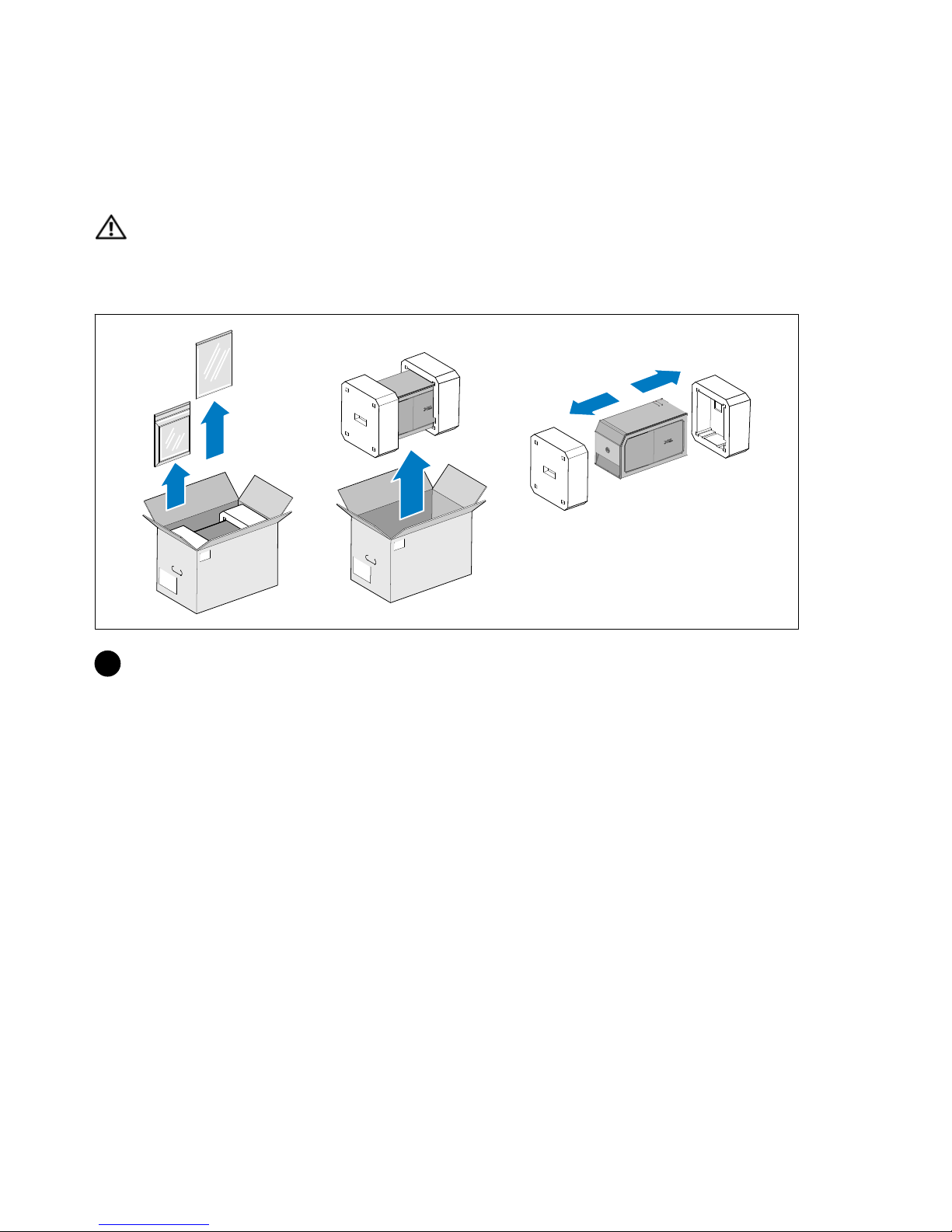

Unpacking the External Battery Module
1Unpack the External Battery Module (EBM).
Discard or recycle the packaging in a responsible manner, or store it for future use.

5
Installation |

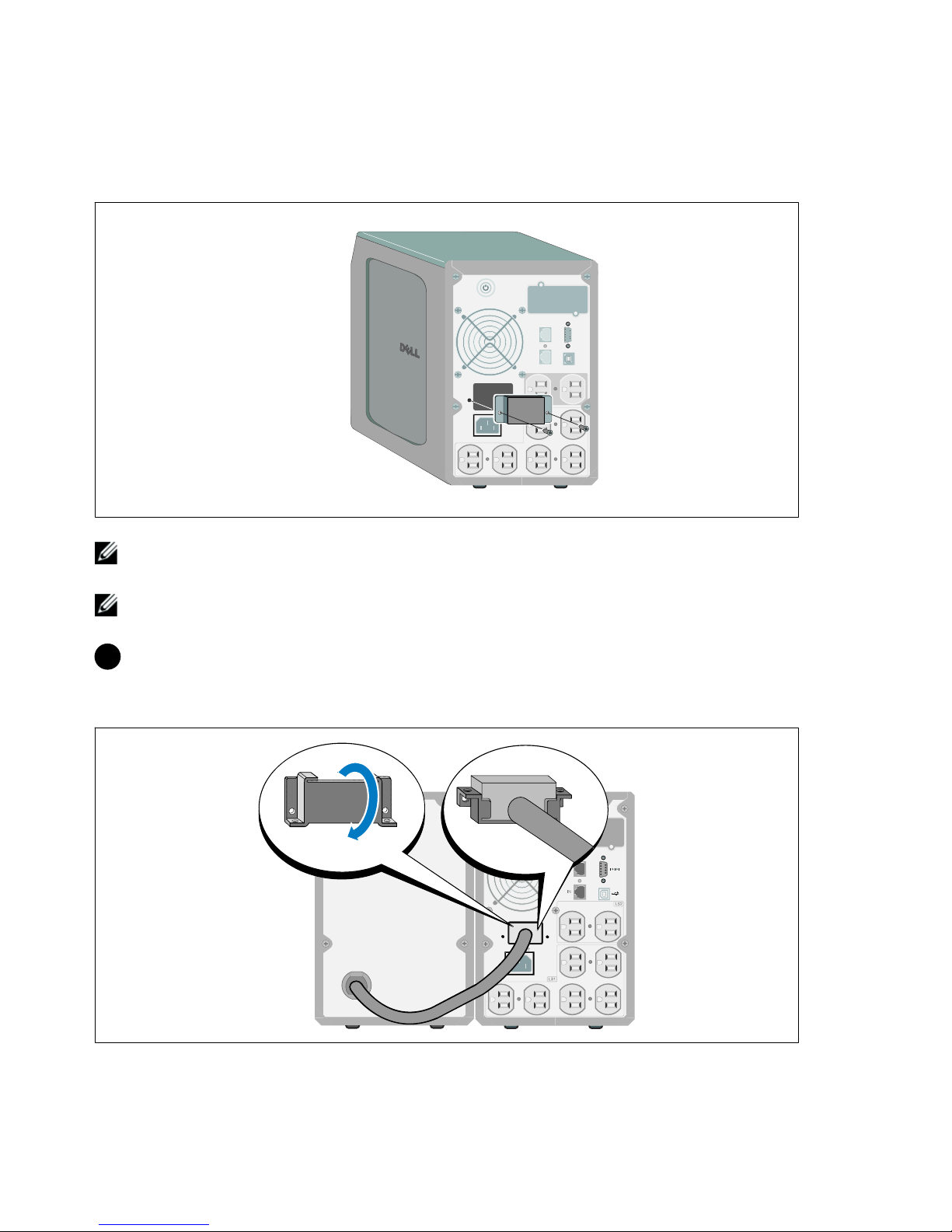

Removing the Battery Connector Cover
NOTE: A small amount of arcing may occur when connecting an EBM to the UPS. This is normal and will not
harm personnel. Insert the EBM cable into the UPS battery connector quickly and firmly.
NOTE: If the UPS is stored or used without an EBM, the battery connector cover must be installed as a safety
precaution.
2Remove the battery connector cover from the rear panel. Retain the cover and screws.
Installing the Strain Relief Bracket

6|Installation
3Install the battery connector cover under the EBM cable to provide strain relief.
Rotate the battery connector cover on its side and position under the EBM cable.

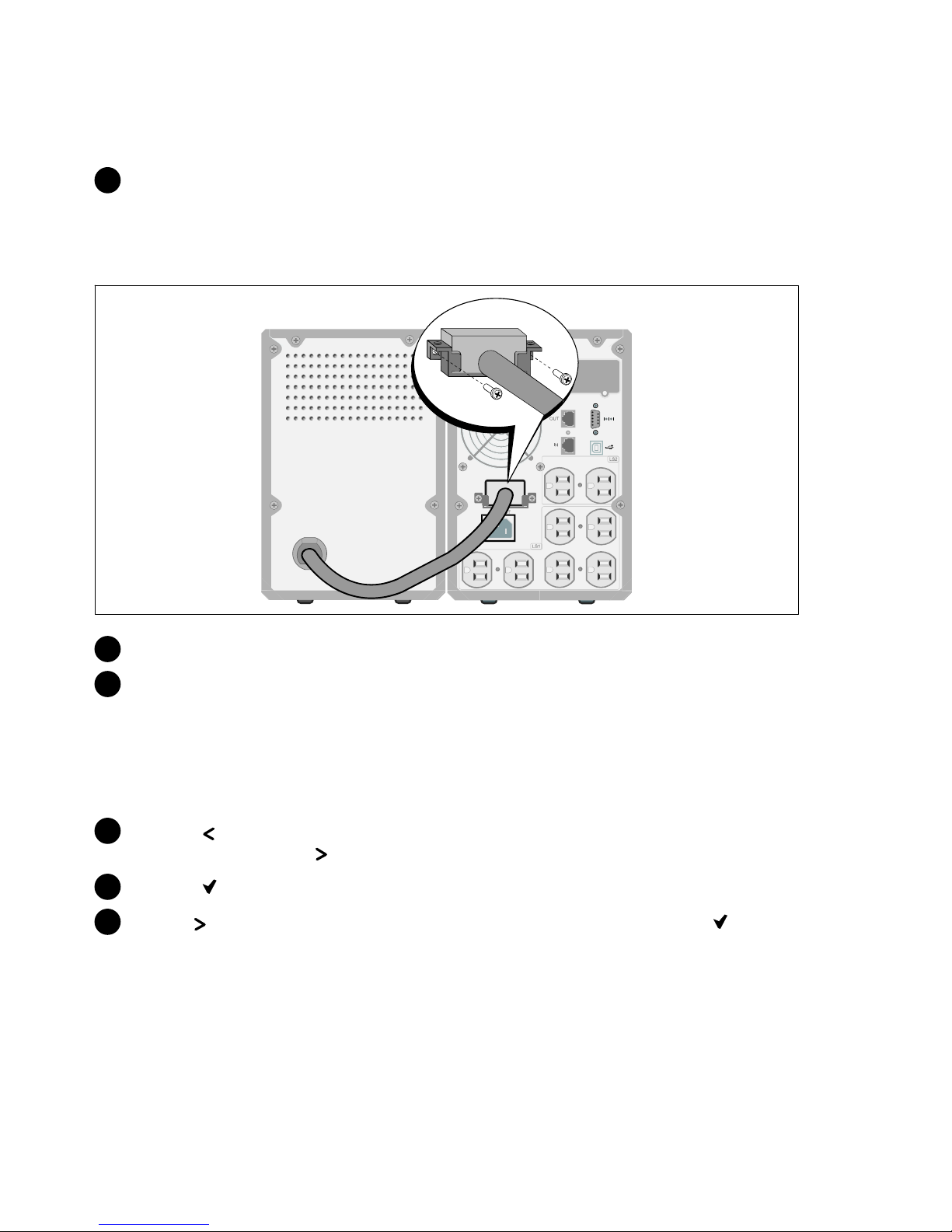

Connecting the EBM Cable
4Plug the EBM cable into the UPS battery connector.
5Secure the battery connector cover to the UPS rear panel using the screws removed in Step 2.
Configuring the UPS for an EBM
If the UPS is not configured for the EBM, the UPS reports less battery time remaining on the UPS front
panel and to any remote software. You may receive a shutdown warning prematurely. To ensure
maximum battery runtime when using power management software, configure the UPS for the EBM:
1Press the button for one second to go to the main menu selection and scroll down to the
Settings menu using the button.
2Press the button to enter the Settings menu.
3Use the button to scroll to the External Battery Module option and press the button.
The battery number value begins to flash.

7
Installation |
4Set the battery number value using the and buttons.
Configuration Setting
UPS only (internal batteries) 0 (default)
UPS + 1 EBM 1
NOTE: Runtime is automatically adjusted based on present load levels and whether an EBM is configured.
5Press the button to confirm.
CAUTION: Follow the instructions in the UPS Getting Started document or the Dell Line-Interactive Tower
UPS 500W, 1000W, and 1920/1500W User's Guide for instructions on installing the UPS.

8|Installation

Module de Batterie Externe en Tour Dellt
pour une utilisation avec
1000W et 1920/1500W
Modèles de l'onduleur
Démarrer
avec votre système
K788N, H914N, J716N, K789N
K806N, H965N
w w w . d e l l . c o m | s u p p o r t . d e l l . c o m

Remarques et avertissements
REMARQUE : Une REMARQUE indique des informations importantes qui vous aident à mieux utiliser votre logiciel.
MISE EN GARDE : Une MISE EN GARDE indique une situation dangereuse potentielle qui, si elle n'est pas évitée,
peut provoquer une blessure mineure ou modérée ou des dommages matériels.
AVERTISSEMENT : Un AVERTISSEMENT indique une situation dangereuse potentielle qui, si elle n'est pas évitée,
pourrait provoquer la mort ou une blessure.
DANGER : Un DANGER indique une situation dangereuse imminente qui, si elle n'est pas évitée, provoquera la
mort ou une blessure grave.
DANGER : Respectez les instructions suivantes pour aider à empêcher une situation dangereuse qui, si elle n'est
pas évitée, peut provoquer la mort ou des blessures graves :
SCet onduleur contient des TENSIONS MORTELLES. Toutes les réparations et tous les entretiens devront
être effectués UNIQUEMENT PAR UN PERSONNEL D’ENTRETIEN AGRÉÉ. Aucune pièce à
l’intérieur de cet onduleur NE PEUT ÊTRE ENTRETENUE PAR L’UTILISATEUR.
Les informations figurant dans ce document sont soumises à modification sans préavis.
E2009–2012 Dell Inc. Tous droits réservés.
La reproduction de quelque manière que ce soit sans l’autorisation écrite de Dell Inc. est strictement interdite.
Marques commerciales utilisées dans ce texte : Dell et le logo DELL sont des marques commerciales de Dell Inc.
D’autres marques commerciales et noms commerciaux peuvent être utilisés dans ce document pour se référer à des entités revendiquant les
marques et les noms ou à leurs produits. Dell Inc. nie tout intérêt propriétaire dans les marques commerciales et les noms commerciaux qui
ne lui appartenant pas.
6/2012 • 164201813 2

11
Trouver des informations |
Trouver des informations
ATTENTION! Le document Informations sur la sécurité, l'environnement et la réglementation fournit des
informations importantes sur la sécurité et la réglementation.
Que recherchez-vous ? Trouvez-le ici
SLe guide d'utilisation de mon onduleur
SLe guide d'utilisation de ma Carte de gestion de
réseau Dell
SLogiciel de gestion d'onduleur Dell
REMARQUE : Les mises à jour des documents et des
logiciels se trouvent sur support.dell.com.
Disque de l'onduleur Dell
SSpécifications
SComment configurer les paramètres de l'onduleur
SComment identifier et résoudre des problèmes
Guide d'utilisation de l'onduleur Dell
Le guide d'utilisation est disponible sur le disque de
l'onduleur Dell et sur support.dell.com.
SInstructions de sécurité
SInformations sur la réglementation
SInformations sur le recyclage
Informations sur la sécurité, l'environnement et la
réglementation
SInformations sur la garantie
STermes et conditions (États-Unis uniquement)
SContrat de licence de l'utilisateur final
Informations sur l'assistance et la garantie Dell
SInformations sur l'assistance Site Internet d'Assistance Dell — support.dell.com
REMARQUE : Sélectionnez votre région ou votre
segment commercial pour voir le site d'assistance
approprié.

12 |Installation
Installation
ATTENTION! Avant de réaliser les procédures de ce document, lisez et suivez les instructions de sécurité et
les informations importantes sur la réglementation qui figurent dans votre document Informations sur la
sécurité, l'environnement et la réglementation.
Déballage du Module de batterie externe
1Déballer le Module de batterie externe (EBM).
Jetez ou recyclez l'emballage d'une façon responsable, ou conservez-le pour une utilisation
ultérieure.

13
Installation |
Retrait du Couvercle du Connecteur des Batteries
REMARQUE: Un petit arc électrique peut survenir lors du branchement d'un EBM à l'onduleur. Ceci est normal
et ne nuira pas au personnel. Insérez le câble EBM dans le connecteur de batterie de l'onduleur rapidement et
fermement.
REMARQUE: Si l'onduleur est stocké ou utilisé sans un EBM, le couvercle du connecteur des batteries doit
être installé comme mesure de sécurité.
2Retirez le couvercle du connecteur des batteries du panneau arrière. Retenez le couvercle et les vis.

14 |Installation
Installation du Support du Serre-Câble
3Installez le couvercle du connecteur des batteries sous le câble de l'EBM pour servir de serre-câble.
Tournez le couvercle du connecteur des batteries sur le côté et placez-le sous le câble de l'EBM.

15
Installation |
Connexion du Câble de l'EBM
4Branchez le câble de l'EBM au connecteur de la batterie de l'onduleur.
5Fixez le couvercle du connecteur des batteries au panneau arrière de l'onduleur en utilisant les vis
retirées à l'Etape 2.
Configuration de l'onduleur pour un EBM
Si l'onduleur n'est pas configuré pour l'EBM, l'onduleur signale une autonomie moindre sur le panneau
avant de l'onduleur et à tout logiciel distant. Vous pouvez recevoir un avertissement d'arrêt
prématurément. Pour assurer une autonomie de batterie maximale lors de l'utilisation d'un logiciel de
gestion de l'alimentation, configurez l'onduleur pour l'EBM :
1Appuyez sur le bouton pendant une seconde pour aller à la sélection du menu principal et
descendez jusqu'au menu Réglages en utilisant le bouton .
2Appuyez sur le bouton pour entrer dans le menu Réglages.
3Utilisez le bouton pour défiler jusqu'à l'option Module de batterie externe et appuyez sur le
bouton .
La valeur du nombre de batterie commence à clignoter.

16 |Installation
4Réglez la valeur du nombre de batterie en utilisant les boutons et .
Configuration Réglage
Onduleur seulement (batteries internes) 0 (par défaut)
onduleur + 1 EBM 1
REMARQUE: Le temps d'exécution est automatiquement réglé selon les niveaux présents de charge et si
l'EBM est configuré ou non.
5Appuyez sur le bouton pour confirmer.
ATTENTION! Suivez les instructions du document Démarrage de l'Onduleur ou le Guide d'utilisation de
l'onduleur en baie Line-Interactive 500W, 1000W, et 1920/1500W pour des instructions sur l'installation de
l'onduleur.

DelltTower Externes Batteriemodul
zur Verwendung mit
1000W und 1920/1500W
USV-Typen
Erste Schritte
Mit Ihrem System
K788N, H914N, J716N, K789N
K806N, H965N
w w w . d e l l . c o m | s u p p o r t . d e l l . c o m

Hinweise und Warnungen
HINWEIS: Ein HINWEIS macht auf eine wichtige Information aufmerksam, mit deren Hilfe Sie Ihre Software optimal
nutzen können.
ACHTUNG: ACHTUNG macht auf eine potenziell gefährliche Situation aufmerksam, die zu geringen oder mäßigen
Verletzungen oder Sachschäden führen kann, wenn sie nicht vermieden wird.
WARNUNG: WARNUNG macht auf eine potenziell gefährliche Situation aufmerksam, die zum Tod oder zu
Verletzungen führt, wenn sie nicht vermieden wird.
GEFAHR: GEFAHR macht auf eine unmittelbar gefährliche Situation aufmerksam, die zum Tod oder schweren
Verletzungen führt, wenn sie nicht vermieden wird.
GEFAHR: Beachten Sie die folgende Anweisung, um eine unmittelbar gefährliche Situation zu vermeiden, die zum
Tod oder zu schweren Verletzungen führen könnte:
SDiese USV führt LEBENSGEFÄHRLICHE SPANNUNG. Sämtliche Reparatur− und Wartungsarbeiten
dürfen NUR VON BEFUGTEM WARTUNGSPERSONAL durchgeführt werden. Im Inneren der
USV sind KEINE VOM BENUTZER WARTBAREN TEILE vorhanden.
Unangekündigte Änderungen der Angaben in diesem Dokument vorbehalten.
E2009–2012 Dell Inc. Alle Rechte vorbehalten.
Die Vervielfältigung, gleich welcher Art, ist ohne schriftliche Genehmigung von Dell Inc. strengstens untersagt.
In diesem Text verwendete Marken: Bei Dell und dem DELL−Logo handelt es sich um Marken der Dell Inc.
In diesem Dokument können weitere Marken und Handelsnamen verwendet werden, die sich entweder auf die Personen beziehen, die diese
Marken und Namen für sich beanspruchen, oder auf deren Produkte. Dell Inc. verzichtet auf sämtliche gewerblichen Eigentumsrechte an
Marken und Handelsnamen, bei denen es sich nicht um eigene Marken und Handelsnamen handelt.
6/2012 • 164201813 2
