Delta 25275 User manual

Dear Customer,
Thank you for selecting Delta Faucet, a product that will give you years of
dependable service! Each faucet is built using only the very best materials
and the latest manufacturing technology. Engineered for durability, we are
confident you will enjoy your new faucet for years to come.
SILICONE
*Pictures are only for installation instruction. Please subject to the
confirmed sample.
* El dibujo solo sirve de instrucción de montaje. Refiérase al producto.
尊敬的顾客：
非常感谢您选择德雅水龙头，本产品选用高质量材料，采用最新的生产
技术，具有极好的耐久性，将为您提供多年可靠的服务。
* 图示仅限于安装指引，请以实物为准。
.
*.
Prezado Consumidor:
Obrigado por escolher Delta Faucet. Nossos produtos possuem materiais
de alta qualidade, com excelente durabilidade, pois são fabricados com alta
tecnologia de produção, que permitirá ser utilizados por muitos anos.
* As ilustrações são apenas referências para as instruções de instalação.
Recommended tools / Herramientas recomendadas / 建议工具 / 권장도구/
Ferramentas recomendadas
85260 Rev. A
1
11/25/2013
4
P
L
U
M
B
E
R
T
A
P
E

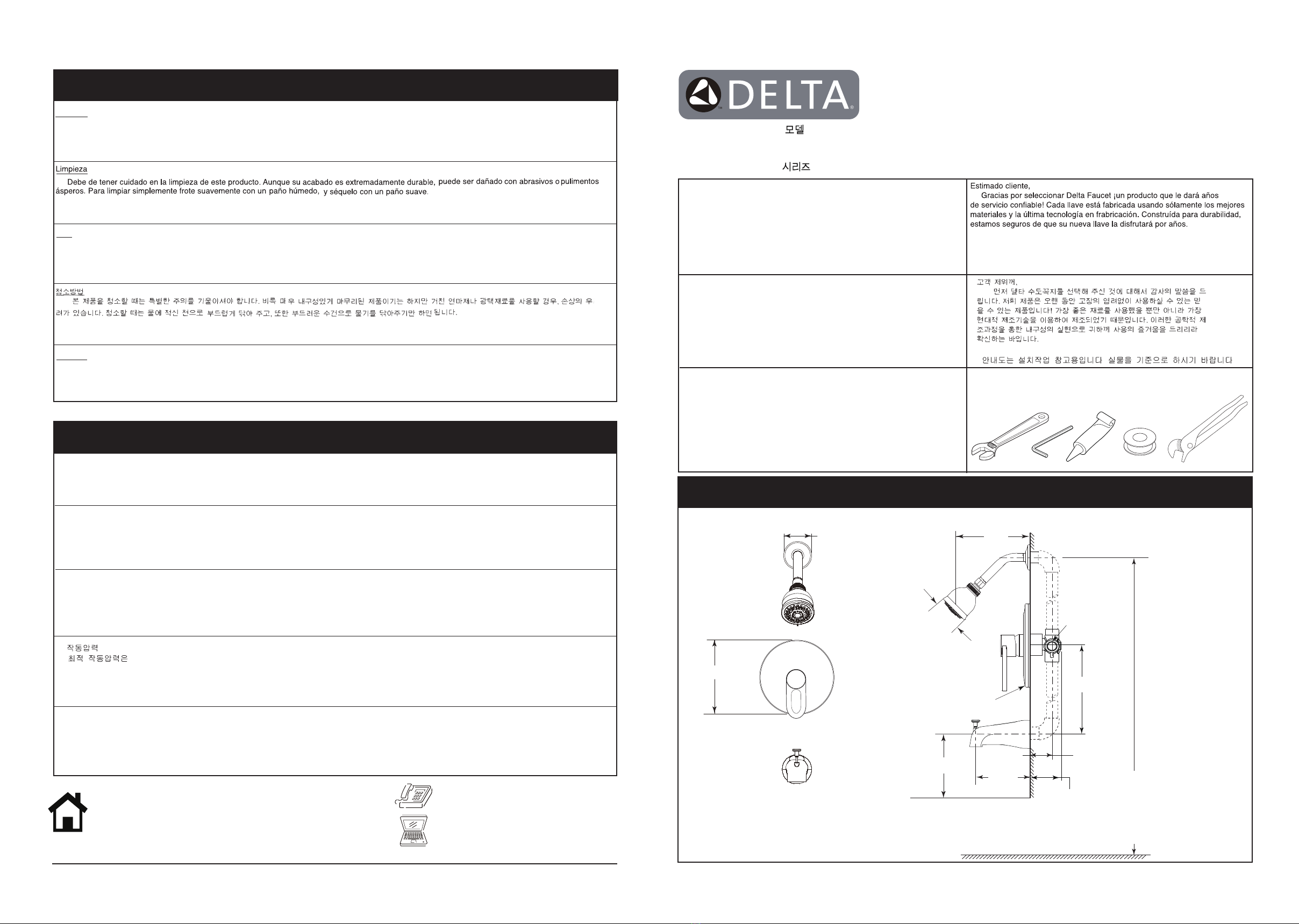

Installation dimensions / Dimensiones de la instalación / 安装尺寸 / 설치 치수 / Dimensões de instalação
Cleaning
Care should be given to the cleaning of this product. Although the finish is extremely durable, it can be damaged by harsh abrasives or polish.
To clean simply wipe gently with a damp cloth, and wipe dry with a soft towel.
Limpeza
Cuidado ao limpar o produto. Use apenas um pano limpo umido. E para secar use um pano macio.
清洗
2.本公司保留对德雅产品进行修改，改进的权利，技术参数如有改变，恕不另行通知。
清洗本产品时需加小心，尽管本产品的表面镀层极其耐用，但仍有可能被尖利摩擦物或打光物所损伤。清洗时只需用湿布轻轻擦拭，然后用软毛巾
拭干即可。
Cleaning / Limpieza / 清洗 / 클리닝 / Limpeza
2. Delta reserves the right (1) to make changes in specifications and materials, and (2) to change or discontinue models,
both without notice or obligation.
Note / Nota / 注意 /참고 / Observação
1. Working pressure: 0.05Mpa-0.7Mpa
Recommended working pressure: 0.2Mpa-0.5Mpa
1. Presión de trabajo: 0.05Mpa-0.7Mpa
Presión de trabajo recomendada: 0.2Mpa-0.5Mpa
1.工作压力: 0.05Mpa-0.7Mpa
最佳工作压力为:
0.2Mpa-0.5Mpa
0.05Mpa-0.7Mpa
: 0.2Mpa-0.5Mpa
1. Pressão de Trabalho: 5 m.c.a ( 0.05Mpa) - 70 m.c.a (0.7Mpa).
Melhor Pressão de Trabalho: 20 m.c.a ( 0.2Mpa) - 50 m.c.a (0.5Mpa).
1.
85260 Rev.A
2. Delta reserva los derechos(1) de hacer modificaciones sobre las especificaciones y materiales y (2) de modificar los modelos, sin obligación de
notificar por separado.
2.더얼다회사는 제품에 대한 수선,개량의 권리를 보류하고 있으며 기술참수에 대한 변경을 별도로 통보하지 않는다.
2. Delta reserva o direito (1) de fazer alterações e melhorias do produto, e não avisa especificamente, em caso de alterações de parâmetros técnicos.
Delta Faucet Company
A division of Masco Corporation of Indiana
55 East 111th Street, Indianapolis, Indiana 46280
United States of America
Helpline:
400-880-0360 (China)
[phone] (International)
worldwide.deltafaucet.com (International )
www.deltafaucet.com.cn (China)
Website:
7 1/2"
(190mm)
Φ 2 15/16"
(Φ 75mm)
5 "
(127mm)
O painel deve estar alinhada com a parede
浴缸上边沿
Top edge of tub
En el borde de la bañera
Na borda da banheira
욕조윗변두리
推荐安装高度
Recommended installation height
72 13/16
" ~77 15/16 "
(1850 mm~1980 mm)
Altura de montaje recomendada
설치높이를 추천
Recomendado altura de montagem
Floor/Suelo/地面/바닥/Solo
1 1/2"~2 1/8"
(38mm~53mm)
The escutcheon should
be flush with finish wall line
Grupo especial debe estar al
面板应与墙面平齐
패널은 벽면과 일치할것
ras con la pared
3 15/16"~4 3/4"
(100mm~120mm)
8"~18"
(203mm~457mm)
G 1/2 -
ISO228/1
2 1/2"~2 7/8"
(57mm~72mm)
Φ 6 5/8"
(Φ168mm)
Φ 2 1/2"
(Φ 64mm)
Model / Modelo / 型号 / / Modelo
25275 / DC25275 / 25275-LA / 25275-VO / 25275-VOLA
25276 / DC25276 / 25276-LA / 25276-VO / 25276-VOLA
Series / Series / 系列 / / Série

85260 Rev. A 285260 Rev. A
3
4.
Parts / Piezas / 零件图 / 부품 / Partes
4.
Replace the ceramic cartridge, figure 4.
按照图4更换阀门系统。
Para substituir o cartucho, veja a Figura 4.
4
4
2A.
2B.
2C.
Install valve body and plumbing, figure 1.Note: Face of plasterguard (1) should be flush
Instale el cuerpo de la válvula y el fontanería, figura 1. Nota: Manguito protectorial (1)
按照图1安装阀体和管道。注意:
保护套 (1) 应与墙面平齐.
Figura 1, instalção do valor e canalização.Nota: Manga protetora (1) estar alinhada com
1. 2.
Installation and Connections / Instalaci ón y conesiones / 安装和连接 /설치 및 연결을 / Instalação
Instale a figura da guarnição 2.
Install trim figure 2.
Instale la guarnici
ón, figura 2.
按照图2安装明处部分。
및배관. 주의: 보호 슬리브 (1) 커버 벽면과 일치할것.
with finish wall line.
debe estar al ras con la pared.
a parede.
1C.1A.
1B.
1
Up
Hasta
向上
최대
Para cima
Check for correct operation, figure 3.
Pruebe si funciona correctamente, figura 3.
按照图3检查龙头工作是否正常。
Verifique conforme a figura 3, o correto funcionamento.
3.
2D. 3D.
3E.
2E. 3A. 3B.
3C.
P
L
U
M
B
E
R
T
A
P
E
G 1/2 -
ISO228/1
G 1/2 -
ISO228/1
RP6025
RP19895
RP6023
RP46866
RP74659
RP46871
RP40709
RP36445
RP41774
RP41773
RP48284
RP48284
25275-VOLA
25275-LA
25276-LA
25276-VOLA
25275-LA
25275
25276
25276-LA
25275-VO
25275
DC25275
25276
25276-VO
DC25276
RP39014
DC25275-LA
DC25275
DC25276
DC25276-LA
RP40046
RP48022
RP76211
RP196
(101mm~105mm)
3 15/16"~4 1/8"
