QS-75978 Rev. G 07/21/2020

Quick Start Guide
Guía del comienzo rápidoGuía del comienzo rápido
Guide de début rapideGuide de début rapide
72045T, 72055T & 72065T
Series/Series/Seria
72045T 72065T
72055T
For installation and troubleshooting help see www.deltafaucet.com
Para la instalación y resolución de problemas vaya a www.deltafaucet.com
Pour obtenir de l’aide facilitant l’installation et le dépannage,
allez à www.deltafaucet.com

Table of contents
What is included with my Touch Soap Dispenser?........................ ...............page 2
Tools and supplies you may need.....................................................................page 3
Quick Tips....................................................................................................... page 4
How It Works ................................................................................................. page 5
.
Installation Instructions................................................................................... page 8
Operation & Troubleshooting .........................................................................page 20
Replacement Parts…………………………………………………...................page 23
Warranty…………………………………………………………….....................page 24
Tabla de contenido
¿Qué se incluye con mi llave de agua/ grifo Touch?........................................... página 2
Herramientas necesarias ................................................................................ página 3
Consejos prácticos .......................................................................................... página 4
Cómo funciona ................................................................................................. página 6
Instrucciones de instalación ............................................................................. página 8
Operación y Solución de Problemas ............................................................... página 21
.
Piezas de repuesto .......................................................................................... página 23
Garantía ............................................................................................................ página 25
Table des matières
Qu’est-ce qui est inclus avec mon robinet tactile?......................................... page 2
.
Outils dont vous aurez besoin........................................................................ page 3
Conseils rapides ............................................................................................. page 4
Comment ça fonctionne ................................................................................. page 7
Instructions d’installations............................................................................... page 8
Mode de fonctionnement et Dépannage ........................................................ page 21
Pièces de rechange………………………………………...................................page 23
Garantie………………………………………………..........................................page 26
1

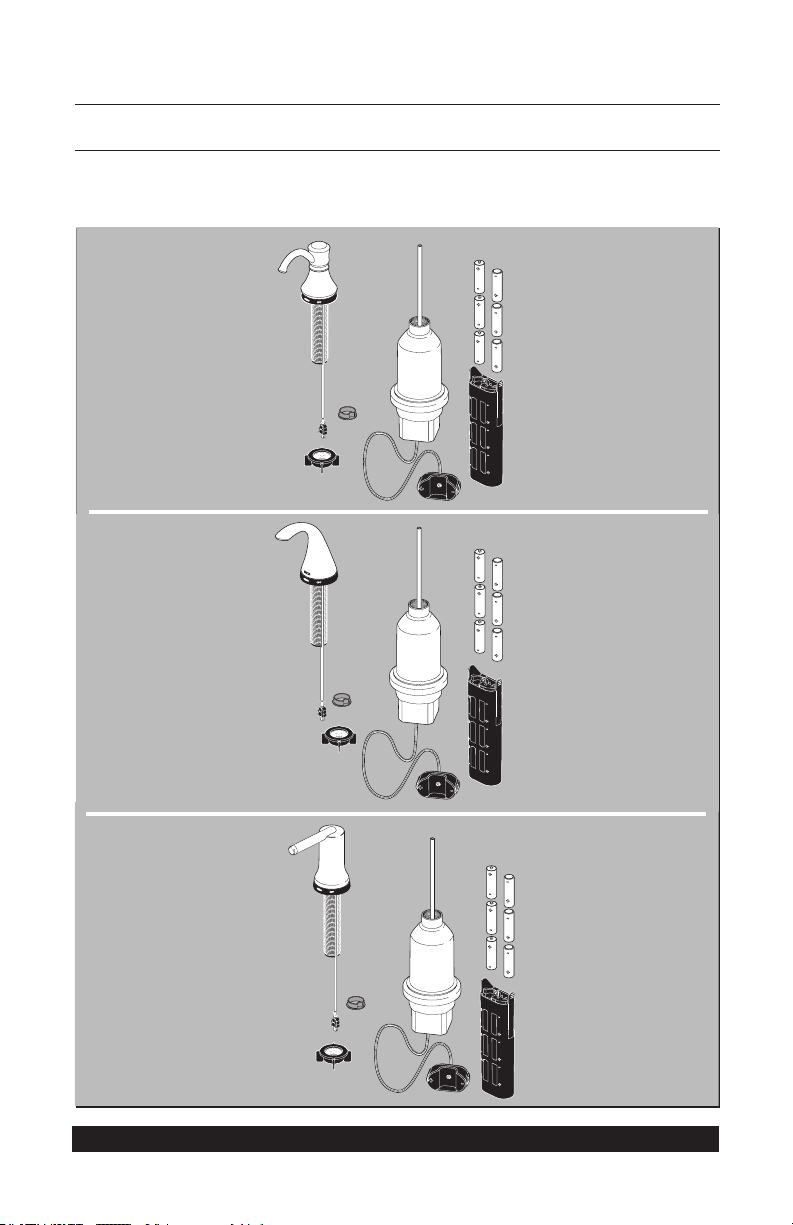

What is included with my Touch Soap Dispenser?
¿Qué se incluye con mi Touch dispensador de jabón?
Qu’est-ce qui est inclus avec mon distributeur de savon
à e󰀪eurement?
2
72045T
72065T
72055T

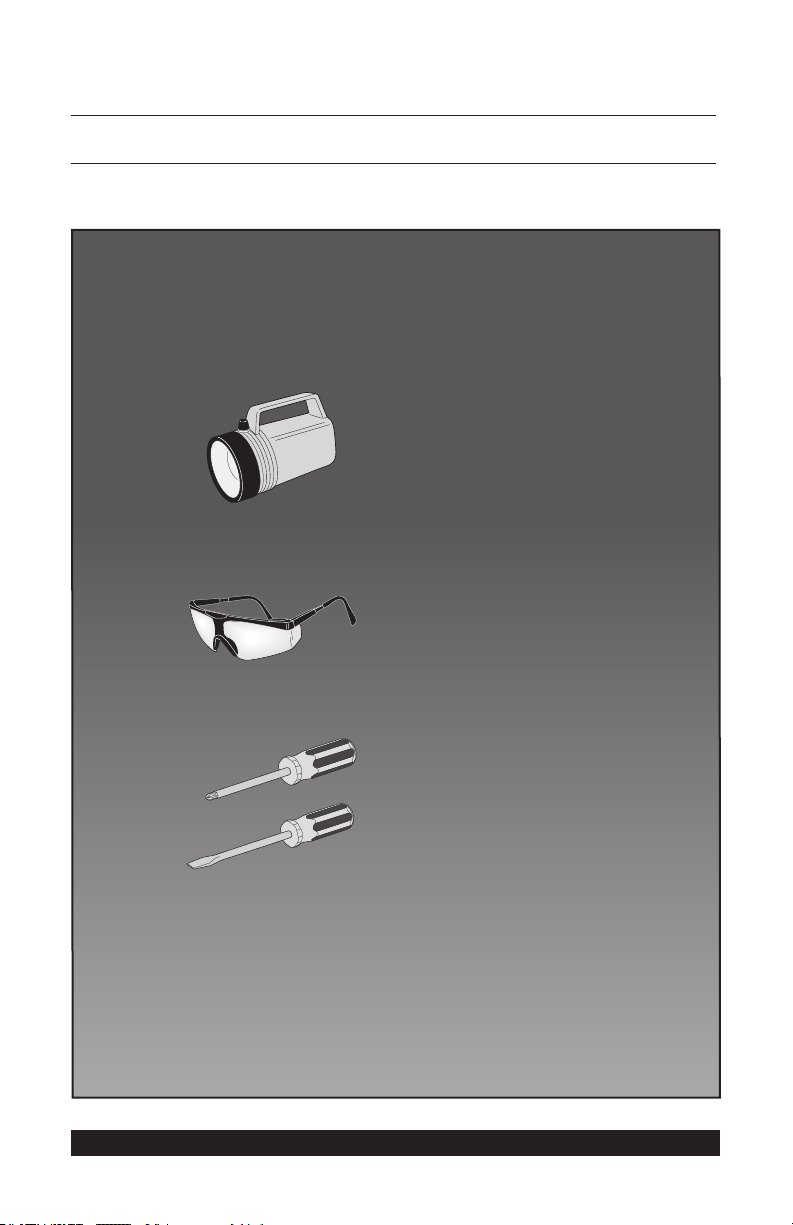

Tools you will need.
3
Flashlight
Linterna
Lampe de poche
Eye Protection
Protección para los ojos
Protection oculaire
Screwdriver
Destornillador
Tournevis
Tools and supplies you may need.
Herramientas y piezas que necesitará.
Outils et fournitures dont vous aurez besoin.
Qu’est-ce qui est inclus avec mon distributeur de savon
à e󰀪eurement?

Quick Tips for Using Your Delta®Touch2O.xt™ Soap Dispenser
Consejos prácticos para el uso de su Dispensador de Jabón Delta®
Touch2O.xt ™
Conseils rapides pour utiliser votre Delta®Touch2O.xt ™ Distributeur de
savon
Operation is simple! Activate it hands-free or with
a touch.
¡El funcionamiento es sencillo! Actívelo sin el uso de
sus manos ‘manos libres’ o al tacto.
Son fonctionnement est simple! Vous
pouvez l’actionner en approchant les
mains ou en l’e󰀪eurant.
1Grabbing the soap dispenser for 10
seconds will activate/deactivate the hands-free
feature.
Agarrando el dispensador de jabón durante 10
segundos, se activa/desactiva la función modo
‘manos libres’ que no requiere el uso de sus
manos.
Le fait de saisir le distributeur de savon et de le
maintenir pendant 10 secondes active ou désac-
tive la fonction mains-libres..
3
It knows the di󰀨erence between a touch and a
grab, so you won’t accidentally
activate it while programming or turning
it on or o󰀨.
Puede diferenciar entre un roce y un agarre,
accidentalmente no lo activará durante la pro-
gramación o al abrir o
cerrar el ujo de jabón.
Il ne réagit pas de la même manière lorsque
vous l’e󰀪eurez ou que vous le saisissez. Par
conséquent, vous ne risquez pas de l’actionner
accidentellement en le programmant ou en le
mettant sous
tension ou hors tension.
2
You can change the amount of soap
dispensed. See page 5 for details.
Puede cambiar la cantidad de jabón
Puede cambiar la cantidad de jabón
dispensado. Consulte la página 6 para
obtener más información.
Vous pouvez modier la quantité de savon
expulsée. Pour plus de renseignements,
reportez-vous à la
page 7.
5
Rotating the spout to either side turns
the soap dispenser o󰀨 for easy cleaning.
Al girar el caño a uno y otro lado se vuelve el
dispensador de jabón para la limpieza fácil.
Le fait de tourner le bec d’un côté ou de l’autre
met le distributeur de savon hors tension, ce
qui facilite le nettoyage.
6

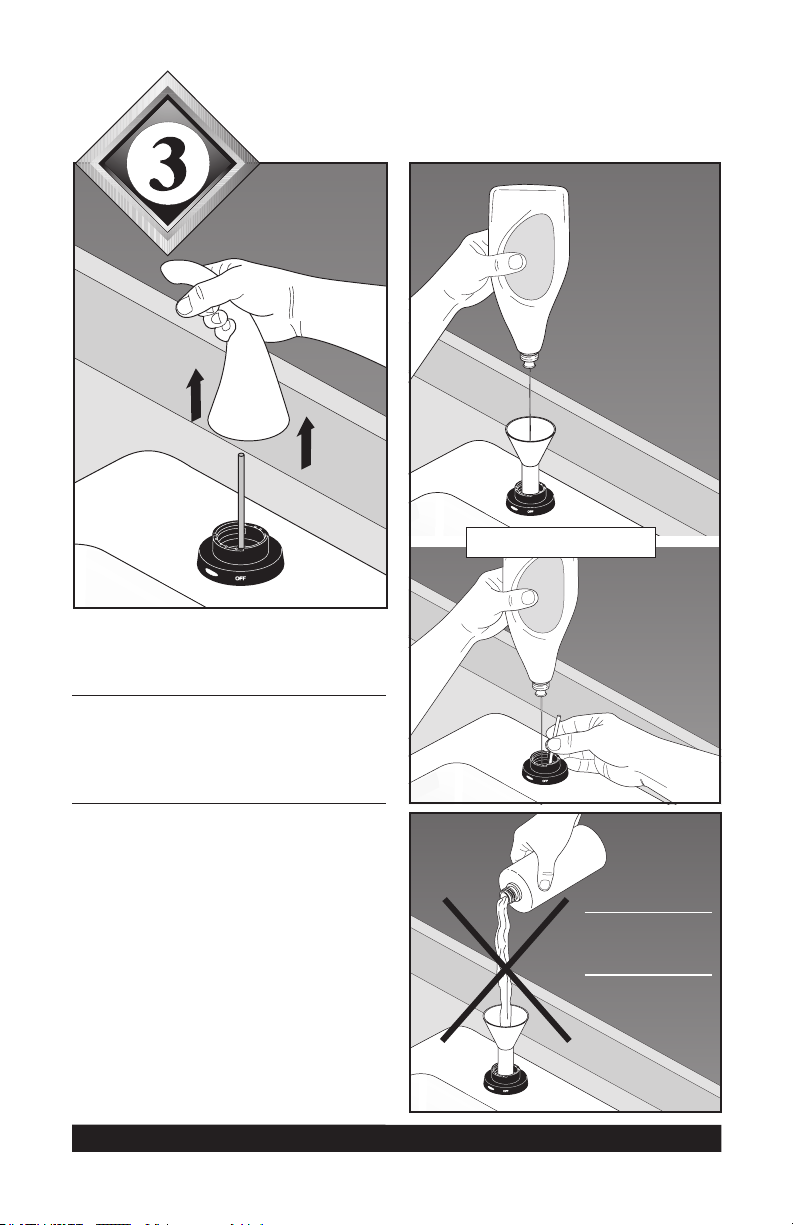

Remove the spout from the base to rell hand
soap or dish soap from above the counter.
Retire el surtidor de la base para volver a
llenar el jabón de manos o jabón para lavar
platos por encima del mostrador.
Retirez le bec de la base pour remplir le dis-
tributeur avec du savon à main ou du savon à
vaisselle par le dessus du comptoir.
4
4

5
How It Works
Changing the Amount of Soap
The dispenser is designed so that when you
grab the spout it should not activate. A tap
will give you a factory set amount of soap. To
modify the amount of soap delivered, follow the
sequence of steps below. The factory setting is
equivalent to 3 taps. So to reduce the amount
delivered, tap 1 or 2 times once in program
mode. To increase the amount delivered, tap 4
or 5 times once in program mode.
Disabling Hands-free
The hands-free feature of the sensor will allow
your set amount of liquid to be dispensed with-
out touching the spout if you place your hand
or a wet sponge within 1/2 inch anywhere near
the spout. To disable the hands-free mode,
follow the directions below.
Grab the spout for 10 seconds.
You will see a solid red light for
3 Seconds. Hands-free is now o󰀨.
To turn hands-free back on, grab the spout for
10 seconds.
You will see a solid blue light for
3 Seconds. Hands-free is now on.
The purple light comes on after
5 seconds, but will turn o󰀨 after
10 Seconds. Let go of the spout when the
light turns o󰀨.
The Purple Light comes on after
5 Seconds, but will turn o󰀨 after
10 Seconds. Let go of the spout when the light
turns o󰀨.
Grab the spout for 5 seconds.
You will see a solid purple light.
Tap 1-5 times for the amount of soap you
want.
The blue light ashes the number of
times you selected (ie: 1-5 times).
If a di󰀨erent amount is
desired, re-tap within 5
seconds.
The purple light will
turn o󰀨 5 seconds
after
last ash.
Your settings have
been saved.
Your soap dispenser will dispense
the same amount with
Touch & Hands-free activation.
Let go of the spout.
It will return to a solid purple light.

6
Cómo funciona
Cambio de la cantidad de jabón
El dispensador está diseñado para que cuando usted
agarre el surtidor no deberá activarse. Un toquecito
le dará una cantidad de jabón predeterminada por la
fábrica. Para modicar la cantidad de jabón distribuida,
siga la secuencia de pasos a continuación. El ajuste
de la fábrica es equivalente a 3 toquecitos. Así que
para reducir la cantidad distribuida, toque 1 ó 2 veces,
una vez
que esté en el modo de programación. Para aumentar
la cantidad distribuida, pulse 4 ó 5 veces, una vez que
esté en el modo de programación.
Desactivación del modo
‘manos libres’
La función de manos libres del sensor le
permitirá dispensar la cantidad determinada
por usted de líquido sin tocar el surtidor si
coloca su mano a 1/2 pulgada en cualquier
lugar cerca del surtidor. Para desactivar el
modo de manos libres, siga las instrucciones
a continuación.
Agarre el surtidor por 5 segundos
Luz sólida color morada
Toque 1-5 veces para la cantidad de jabón
La luz azul destellará el número de veces que ha
seleccionado (por ejemplo: 1-5 veces)
Si desea una
cantidad diferente,
en menos de 5
segundos toque el
grifo de nuevo.
La luz color morada
se apagará 5 se-
gundos después del
último destello.
Su dispensador de jabón dispensará la
misma cantidad con activación al tacto y
que con manos libres.
Suelte
Luz sólida color morada
Sus conguraciones
quedan en la memo-
ria del sistema.
La luz roja sólida por 3 segundos. -
La función de proximidad está apagada
La luz azul sólida por 3 segundos. -
La función de proximidad está activada
Se prende la luz color morada después de 5
segundos,
Se apaga la luz color morada después de
10 segundos-
Suelte la unidad cuando se apague la luz
Se prende la luz color morada después de 5
segundos,
Se apaga la luz color morada después de 10
segundos-
Suelte la unidad cuando se apague la luz
Para activar manos libres de nuevo, agarra el
pico durante 10 segundos.
Agarra el surtidor Por 10 segundos

7
Comment ça fonctionne
Modier la quantité de savon
Le distributeur est conçu pour ne pas réagir lorsque
vous saisissez le bec. Une tape vous permet
d’obtenir une quantité de savon réglée en usine.
Pour modier la quantité de savon expulsée, suivez
les étapes ci-dessous. Le réglage e󰀨ectué en usine
équivaut à 3 tapes en mode de programmation.
Pour réduire la quantité de savon expulsée, tapez
sur celui-ci 1 ou 2 fois pendant qu’il est en mode de
programmation. Pour accroître la quantité de savon
expulsée, tapez 4 ou 5 fois sur celui-ci pendant qu’il
est en mode de programmation.
Neutralisation de la fonction mains-
libres
La fonction mains-libres du capteur vous permet
d’obtenir la quantité de liquide déterminée sans
toucher au bec si vous placez la main dans un
rayon de 1/2 po de celui-ci. Pour désactiver
le mode mains-libres, suivez les instructions
ci-dessous.
Prenez le bec pour 5 secondes
Voyant pourpre xe
Tapez de 1 à 5 fois pour la quantité de savon.
La lumière bleue clignote le nombre de fois que vous
avez sélectionnée. (c.-à-d. 1 à 5 fois).
Pour modier la
quantité, tapez de
nouveau dans les 5
secondes.
Le voyant pourpre
se ferme
5 secondes
après le dernier clignote-
ment.
Vos réglages ont
été sauvegardés.
Votre distributeur de savon expulse la même
quantité de produit en mode a󰀪eurement et en
mode mains-libres.
Relâchez
Voyant pourpre xe
Voyant rouge xe pendant 3 secondes – Fonc-
tion de proximité désactivée
Pour mettre les mains libres dos, prenez le bec
pendant 10 secondes.
Voyant bleu xe pendant 3 secondes – Fonc-
tion de proximité activée
Voyant pourpre allumé après 5 secondes et
éteint après 10 secondes – Relâchez
le porte-bec lorsque le voyant s’éteint.
Prenez le bec pour 10 secondes
Voyant pourpre allumé après 5 secondes et
éteint après 10 secondes – Relâchez
le porte-bec lorsque le voyant s’éteint.

8

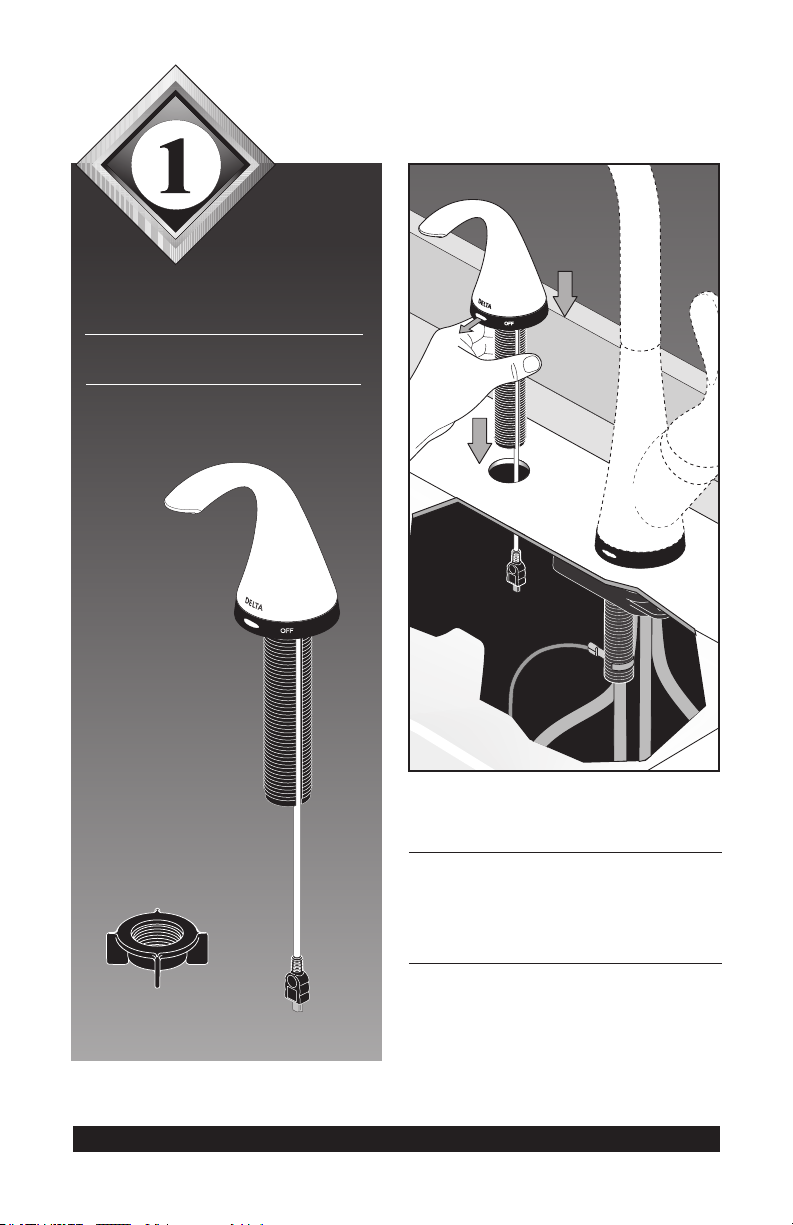

Parts for Step 1.
Piezas para el Paso 1.
Pièces pour l’étape 1.

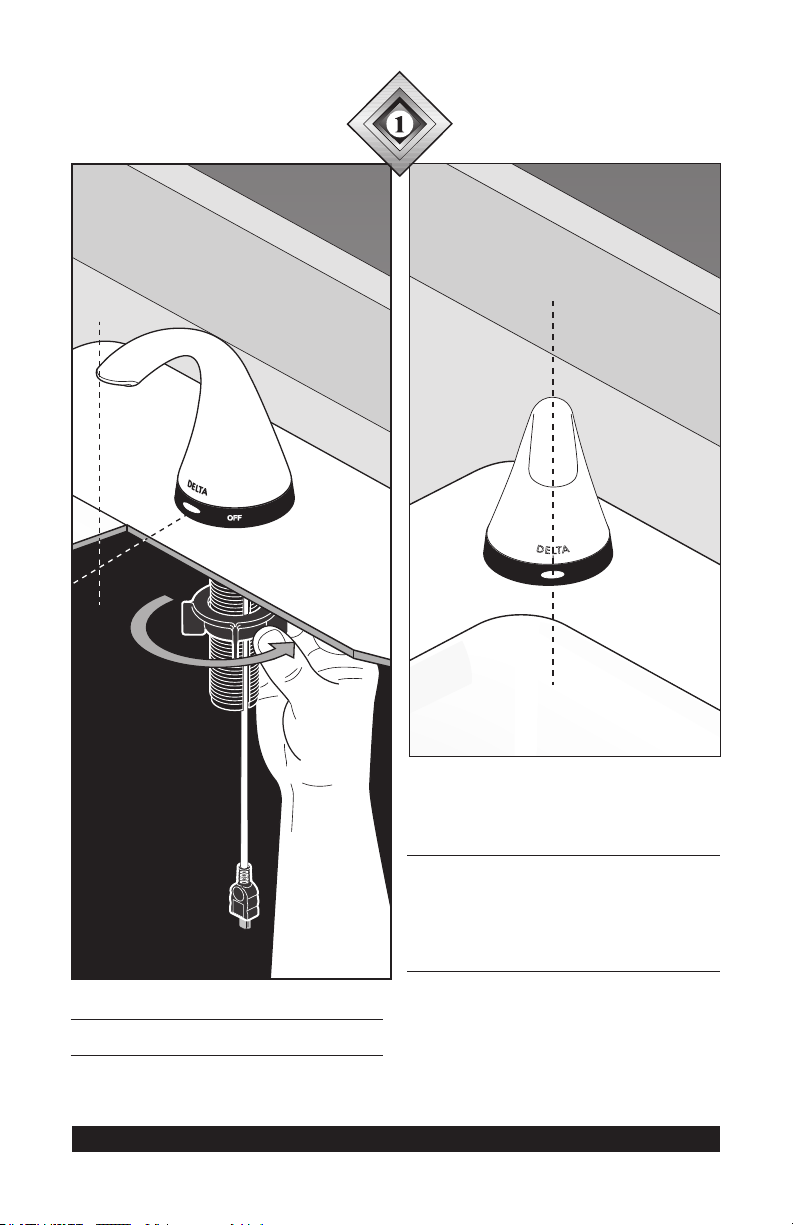

Hint: Mount dispenser on opposite side of faucet
handle to help prevent unwanted proximity activa-
tion when using faucet.
Sugerencia: Instale el dispensador en el lado
opuesto de la manija de la llave de agua/grifo
para ayudar a prevenir la activación no deseada
como resultado de su proximidad cuando utiliza
el grifo.
Conseil : Montez le distributeur du côté opposé
à celui où se trouve la manette du robinet pour
éviter de l’actionner accidentellement par prox-
imité lorsque vous utilisez le robinet.

9
Ensure wire is completely pressed
into groove.
Note: Is it okay to temporarily deform the gasket in this
step and step 2?
Asegúrese que el alambre esté completamente
presionando en la ranura.
Nota: ¿Está bien deformar provisionalmente el
empaque en este paso y el paso 2"?
Assurez-vous que le l est calé entièrement dans la
rainure.
Note : Vous pouvez déformer le joint temporairement
au cours de cette étape et de l’étape 2.

10
Hand Tighten Nut.
Apriete la tuerca a mano
Serrez l’écrou à la main
Note: For best performance, keep center of spout
aligned within 25 degrees of base
center as shown. If more adjustment is
required for proper direction of soap into
the sink, please adjust the base accordingly.
Nota: Para un mejor rendimiento, mantenga el
centro del surtidor alineado a menos de 25 grados
del centro de la base como se muestra. Por favor
ajuste la base conformemente si requiere ajustar
más para obtener una dirección correcta del jabón
en el lavamanos.
Note : Pour que le produit fonctionne correcte-
ment, gardez le centre du bec à l’intérieur d’un
arc de 25 degrés par rapport au centre de la
base comme le montre la gure. Si vous devez
accroître l’angle pour diriger le savon au bon
endroit dans l’évier, veuillez régler la base en
conséquence.

Parts for Step 2.
Piezas para el Paso 2.
Pièces pour l’étape 2.
11
After nut is installed, pull approximately 1/2" of
wire from groove.
Después de instalar la tuerca, saque aproxima-
damente 1/2" del alambre de la ranura.
Après avoir serré l’écrou, tirez une section de l
d’environ 1/2 po hors de la rainure.

12
Install soap bottle.
Instale la botella de jabón.
Montez la bouteille de savon.
1
2
Ensure gasket is present, if not align and press
gasket into the bottom of shank as shown. Be
sure to align the feature (1) in the gasket with
the groove (2) to ensure proper seal.
Asegúrese que el empaque está presente, si
no está alineado, presiónelo en la parte inferior
de la espiga, como se muestra. Asegúrese
de alinear la función de (1) en la junta con la
ranura (2) para asegurar un sellado correcto.
Assurez-vous que joint est en place, sinon
calez-le dans la partie inférieure du manchon
de la manière indiquée sur la gure. Veillez
à aligner la fonction (1) dans le joint avec la
rainure (2) de garantir une bonne étanchéité.

13

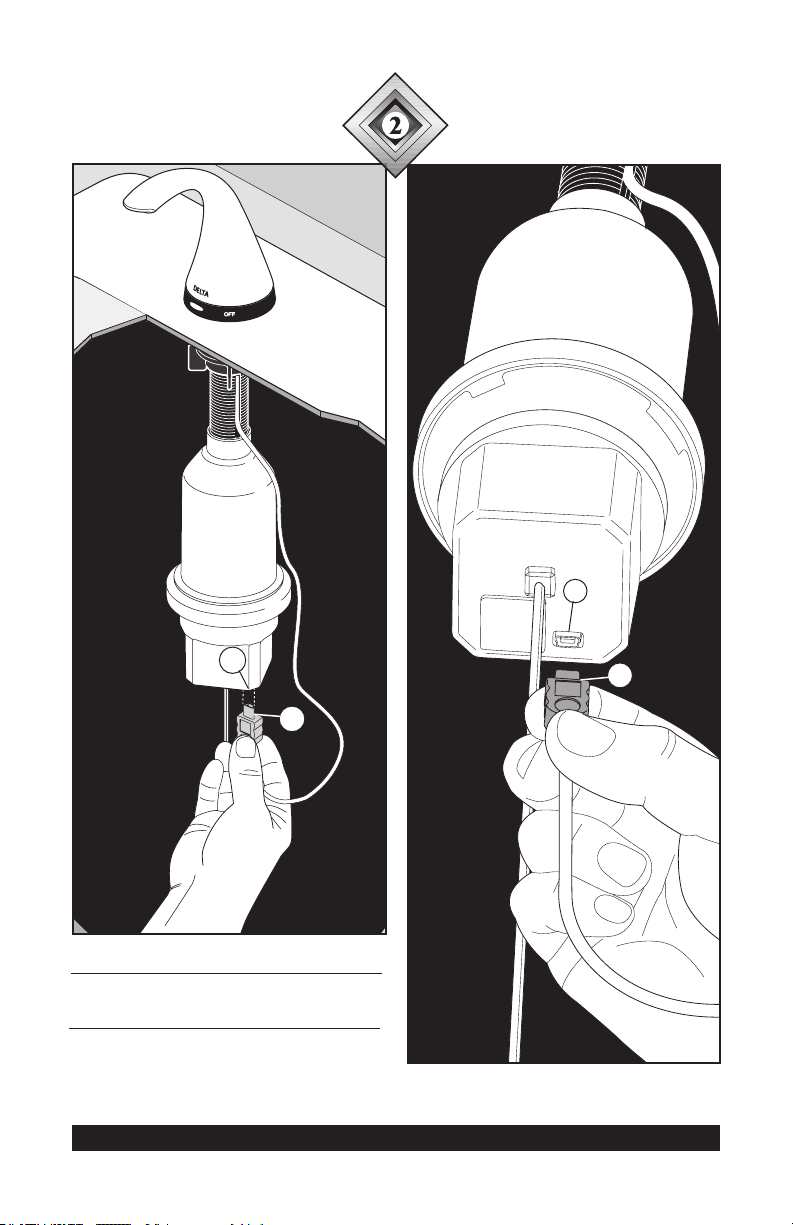

Plug Wire (1) into outlet (2).
Enchufe el cable (1) en el
tomacorriente (2).
Branchez le l (1) dans la prise (2).
2
1
1
2

14
OR O OU
Filling Your Dispenser
You can remove the spout from any position.
Pull up on spout to remove.
Para llenar su dispensador
Usted puede retirar el surtidor de cualquier
posición en que esté. Hale el surtidor hacia
arriba para retirarlo.
Remplissage de votre nouveau
distributeur
Vous pouvez enlever le bec, peu importe sa
position. Tirez sur le bec pour l’enlever. Too Fast
Demasiado
rápido
Trop vite

Llenar su dispensador
Su dispensador de jabón electrónico está dis-
eñado para uso con jabones estándares para
el hogar y para desinfectantes para las manos.
Los jabones abrasivos no son recomendables
y pueden dañar la bomba. Llene la botella
utilizando el embudo incluido. Los líquidos
más livianos funcionan mejor para preservar la
vida de la pila y para prevenir el sobrellenado.
NOTA IMPORTANTE: Un chorrito del diámetro
del plomo de un lápiz es el mejor índice de
llenado. Esto puede tomar más tiempo, pero
evitará el sobrellenado y las condiciones resul-
tantes por el sobrellenado. Una buena regla
general es no permitir que el jabón se deposite
en el embudo al llenar. La cantidad normal
para usar cuando llena la botella vacía, es de
10 onzas de líquido.
Comment remplir le distributeur
Votre distributeur de savon électronique
est conçu pour être utilisé avec du savon à
vaisselle ordinaire ou du savon à main. Les
savons abrasifs ne sont pas recommandés
et peuvent abîmer la pompe. Remplissez la
bouteille à l’aide de l’entonnoir fourni. Les
liquides plus clairs sollicitent moins les piles
et s’écoulent mieux lorsque vous remplissez
la bouteille. NOTE IMPORTANTE : Videz
le liquide en formant un let du diamètre
d’un crayon. Il vous faudra peut-être plus
de temps, mais vous éviterez que le liquide
refoule et déborde. Cessez de verser du
liquide dans l’entonnoir lorsqu’il commence à
s’accumuler. La bouteille vide contient
10 onces de liquide.
Filling Your Dispenser
Your electronic soap dispenser is designed
for use with standard household dish soaps
and hand soaps. Abrasive soaps are not
recommended and can damage your pump.
Fill the bottle using the supplied funnel. If
funnel is not available or preferred, pushing
the grey tube to the side is also acceptable.
Thinner liquids will work best to preserve
battery life and to prevent backup during
lling. IMPORTANT NOTE: A pencil lead
diameter stream is best for lling rate.
This may take longer, but will prevent backup
and overll conditions. A good rule of thumb
is not to allow soap to build up in the funnel
when lling. The normal amount to use for
lling the bottle, from empty, is 10 ounces
of liquid.
15

16
Installing the Spout
When installing and replacing the spout,
use care to align the straw (1) with the
spout (2) before pressing into the base.
The logo should be aligned with the "o󰀨"
mark (3) on the base when replacing the
spout, then twist to the center position for
operation.
2
1
1
2
3
Instalación del tubo de salida
Cuando haga la instalación y cambie el
surtidor, tenga cuidado en alinear el palito
indicador (1) con el surtidor (2) antes de
presionar en la base. El logotipo debe estar
alineado con la marca "o󰀨" (3) en la base
cuando reemplace el surtidor, y luego gire a
la posición central para su funcionamiento.
Comment installer le bec
Lorsque vous installez ou remplacez le bec,
prenez soin de bien aligner la paille (1) avec
le bec (2) avant d’enfoncer celui-ci dans
la base. Le logo doit être orienté vers la
marque « o󰀨 » (3) sur la base lorsque vous
remplacez le bec. Faites ensuite pivoter le
bec pour l’amener en position centrale.

17
Parts for Step 4.
Piezas para el Paso 4.
Pièces pour l’étape 4.
"AA" Batteries (Last up to 1.5 years)
Pilas “AA” (Duran hasta 1.5 años)
Piles « AA » (Durée utile de 1.5 ans)
"C" Batteries (Last up to 4.5 years)
Pilas "C" (Duran hasta 4.5 años)
Piles « C » (durée utile de 4.5 ans)
