Deltec Fließbett Filter FR 509 - FR 1020
Konventionelle Filter sind nicht für alle Einsatzzwecke geeignet. Das gilt
insbesondere für dsorbermedien, wie zum Beispiel Deltec C
Phosphatadsorber , C Special Carbon usw. Optimale Nutzung und Wirkung
des Filtermaterials wird erreicht bei der Verwendung eines Deltec Fließbett
Filters.
Die Deltec Fließbett Filter können außerdem als Biofilter zum bbau von
monium/ moniak und Nitrit eingesetzt werden.
Installation und Bedienung
-Falls nicht anders vom Hersteller angegeben, muss das Filtermaterial
zunächst einmal gründlich gewaschen werden.
-Der Filterkopf hat einen Bajonettverschluss, der durch Drehen gegen den
Uhrzeigersinn geöffnet wird. Entnehmen Sie die obere Lochplatte mit dem
Schwamm.
-Befüllen Sie den Filter mit dem Filtermaterial (bis ca. zur Hälfte).
Vermeiden Sie ein Überfüllen.
-Setzen Sie den oberen Schwamm mit Lochplatte wieder ein und
verschließen den Filter mit dem Filterkopf durch ufsetzen und Drehen im
Uhrzeigersinn. Vergewissern Sie sich vorher, dass der O-Ring frei von
Verunreinigungen ist.
-Verbinden Sie den bsperrhahn und eine geeignete Förderpumpe mit einem
Schlauch.
-Den Rücklauf des Filters mit einem Schlauch in den ußenfilter bzw. in das
quarium führen. Der Rücklauf darf nicht gedrosselt werden.
-Die Pumpe einschalten, den bsperrhahn so einstellen, dass ein leichtes
‚Kochen‘ des Filtermaterials erkennbar ist. Vergewissern Sie sich, dass alle
Verbindungen sicher und keine Leckstellen vorhanden sind.
Für eine eventuell notwendige Reinigung kann das zentrale Druckrohr
komplett mit der unteren Lochplatte und Schwamm herausgezogen werden.
Technische
Daten Maße (l/b/h) ca. Filtermaterial
Wasserdurchfluss
abhängig vom
Filtermaterial ca.
FR 509 180 x 140 x 500 mm 1,2 Liter 500 Ltr./Std.
FR 512 280 x 200 x 580 mm 2,6 Liter 1500 Ltr./Std.
FR 616 300 x 250 x 600 mm 4,6 Liter 2000 Ltr./Std.
FR 1016 300 x 250 x 1000mm 9,0 Liter 2000 Ltr./Std.
FR 1020 350 x 300 x 1000mm 14,0 Liter 3000 Ltr./Std.

Deltec Fluidized Bed Filter FR 509 - FR 1020
Maximum absorption efficiency for Filter media like Deltec C
Phosphatadsorber , C Special Carbon and others is archieved by using Deltec
a FR filter. Deltec “FR“ Series filter can also be used as a very effective bio
filter.
Installation
-FR filters can be installed inside (if space allows) the sump or remote from
aquarium and filter sump.
-Connect the FR filter to a pump or bypass of the aquariums filtration
system.
-Remove the lid by turning it anticlockwise.
-Rinse the media thoroughly if not it may cloud the water temporally.
-Fill in the media; cover the central dawn pipe during the process.
-DO NOT O ERFILL
-Make sure that the sponges are in the correct position and that the Lid O-
Ring is clean and in position.
-Replace the lid and turn clockwise.
-Close the tap an the FR filter and switch on the water supply.
-Open the tap slowly to achieve a steady circulation inside the FR filter.
CHECK FOR ANY LEAKS
General
The FR filters should ran continuously. When using it in combination with a
“Kalkwasser” stirrer, ensure that the “Kalkwasser” is not fed directly into the
FR filter.
With aquaria containing initially high levels of Phosphate, Rowaphos may have
to be renewed after a short period of time i.e. If the phosphate level coming
out of the FR filter is the same as in the aquarium.
Maintenance
The FR filter should be cleaned thoroughly and if necessary sponges replaced
every time the media is renewed.
Technical data Dimensions (l/w/h)
appr. Filtermaterial
Water flow rate
dependently of
filtermaterial
FR 509 180 x 140 x 500 mm 1,2 Liter 500 l/h
FR 512 280 x 200 x 580 mm 2,6 Liter 1500 l/h
FR 616 300 x 250 x 600 mm 4,6 Liter 2000 l/h
FR 1016 300 x 250 x 1000mm 9,0 Liter 2000 l/h
FR 1020 350 x 300 x 1000mm 14,0 Liter 3000 l/h

Deltec Filtro a letto fluido FR 509 - FR 1020
L’impiego di un Filtro a letto fluido Deltec garantisce l’utilizzo e la resa ottimali di
materiali filtranti, come ad es. Deltec C Phosphatadsorber , C Special Carbon,
ecc.
I Filtri a letto fluido Deltec possono, inoltre, essere impiegati come filtri biologici
per la scomposizione di mmonio/ mmoniaca e Nitriti.
Installazione
Il filtro a letto fluido può essere installato all’interno della sump, se lo spazio è
sufficiente, oppure in luogo separato dalla sump e dall’acquario.
-Se non altrimenti indicato dal produttore, prima dell’uso il materiale filtrante deve
essere lavato a fondo.
-La testa del filtro presenta una chiusura a baionetta che si apre ruotando in senso
antiorario. Estrarre la piastra forata superiore con la spugna .
-Riempire il filtro con il materiale filtrante (fino circa a metà). Evitare di caricare
troppo il filtro.
-Inserire di nuovo la spugna con la piastra forata. Chiudere il filtro sovrapponendo
la testa del filtro e ruotando in senso orario, dopo essersi assicurati che l’O-Ring
sia ben pulito, privo di impurità.
-Collegare il rubinetto d’intercettazione ad una pompa di alimentazione con un
tubo flessibile.
-Mediante tubo flessibile condurre lo scarico del filtro nel filtro esterno o
nell’acquario. Il deflusso non deve subire strozzature.
-zionare la pompa, impostare il rubinetto di intercettazione in modo che si
avverta un leggero “ribollire” del materiale filtrante. ssicurarsi che tutti i
collegamenti siano sicuri e che non ci siano perdite.
Funzionamento
Il filtro a letto fluido è concepito per un funzionamento continuo. Se si utilizza in
combinazione con un miscelatore di kalkwasser, assicurarsi che la kalkwasser non
venga scaricata direttamente nel filtro a letto fluido . ll’inizio, considerato il livello
generalmente elevato dei fosfati nella fase di avviamento dell’acquario, può essere
necessario sostituire il Rowaphos dopo breve tempo ossia quando il contenuto di
fosfati in uscita dal filtro è uguale a quello rilevato in acquario.
Manutenzione
Ogni volta che si rinnova il materiale filtrante eseguire una pulizia accurata del filtro
FR e, se necessario, sostituire le spugne. Quando necessario, per eseguire la pulizia
è possibile estrarre completamente il tubo di mandata centrale con la piastra forata
inferiore e la spugna.
Dati tecnici Dimensioni (l/p/h) ca. Materiali filtranti
Resa dipendente dal
materiale filtrante
ca.
FR 509 180 x 140 x 500 mm 1,2 l 500 l/h
FR 512 280 x 200 x 580 mm 2,6 l 1500 l/h
FR 616 300 x 250 x 600 mm 4,6 l 2000 l/h
FR 1016 300 x 250 x 1000mm 9,0 l 2000 l/h
FR 1020 350 x 300 x 1000mm 14,0 l 3000 l/h

Deltec Lit filtrant fluidisé FR 509 - FR 1020
Les filtres conventionnels ne sont pas appropriés à tous les emplois. Ceci est
surtout valable pour les milieux absorbeurs, tels que les Deltec C
Phosphatadsorber , C Special Carbon etc. L'emploi d’un Deltec Lit filtrant
fluidisé permet d'obtenir une utilisation et un effet optimaux du matériau
filtrant.
Les Deltec Lits filtrants fluidisés peuvent par ailleurs être employés en tant
que filtres biologiques pour la décomposition de l'ammonium/ammoniac et du
nitrite.
Installation et manipulation
-Si le fabricant n'a pas indiqué d'autres informations, le matériau filtrant doit
être d'abord soigneusement lavé.
-La tête du filtre a une fermeture à baïonnette qui s’ouvre en tournant dans
le sens des aiguilles d’une montre. Retirer la plaque perforée du haut avec
l'éponge.
-Remplir le filtre avec le matériau filtrant (jusqu'à la moitié env.) Éviter de
trop remplir.
-Replacer l'éponge du haut avec la plaque perforée et fermer le filtre en
posant la tête du filtre et en la tournant dans le sens des aiguilles d'une
montre. S'assurer auparavant que l'anneau torique est parfaitement
propre.
-Relier le robinet d'arrêt et une pompe de circulation appropriée avec un
tuyau.
-Guider le retour du filtre avec un tuyau dans le filtre extérieur ou dans
l'aquarium. Le retour ne doit pas bridé.
-Brancher la pompe, régler le robinet d'arrête de sorte que le matériau
filtrant « bouillonne » légèrement. S'assurer que toutes les liaisons sont
sûres et qu'il n'y a aucune fuite.
Si un nettoyage est éventuellement nécessaire, il faut sortir complètement le
tuyau de refoulement central avec la plaque perforée du bas et l'éponge.
Caractéristiques
techniques Dimensions (Lxlxh) env. Matériau filtrant
Débit d'eau en
fonction du
matériau filtrant
env.
FR 509 180 x 140 x 500 mm 1,2 litre 500 l/h.
FR 512 280 x 200 x 580 mm 2,6 litre 1500 l/h
FR 616 300 x 250 x 600 mm 4,6 litres 2000 l/h.
FR 1016 300 x 250 x 1 000mm 9,0 litres 2000 l/h.
FR 1020 350 x 300 x 1000mm 14,0 litres 3000 l/h.

FR 509 / FR 512/ FR 616 / FR 1016 / FR 1020

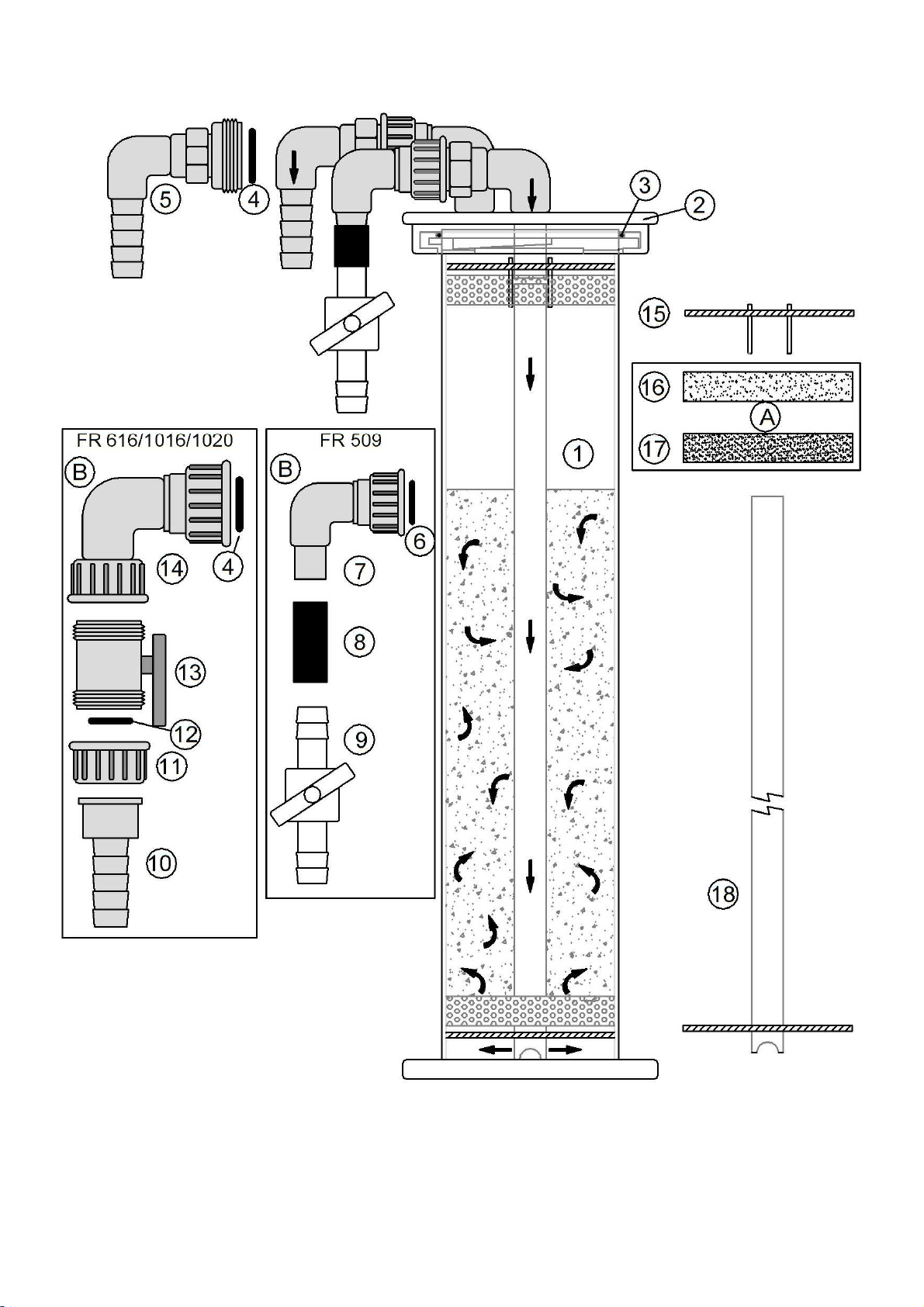

Ersatzteilliste / Spare parts list
Art. Nr.
FR 509
Art. Nr.
FR 512
Art.
Nr.
FR 616
Art. Nr.
FR 1016
Art. Nr.
FR 1020 Bezeichnung Description
86003000 86007000 86002000 86004000 86005000 FR 509 FR 1020 FR 509 FR 1020
A 65430000 86017000 65425000 65425000 65428000 Schwämme 2 Stück Sponge two pices
B 86003300 86007300 86002300 86004300 86005300 Einlass komplett Inlet cpl.
1 87169000 86007100 86002100 86004100 86005100 Grundgerät Body only
2 87168000 86007200 86002200 86004200 86005200 Deckel Lid
3 80500090 80500125 80500160 80500160 80500200 O-Ring Bajonett O-Ring Bayonet
4 93041400 93041400 93041400 93042400 93042400
O-Ring
Verschraubung O-Ring coupling
5 86003500 86007500 86002500 86004500 86005500 Auslass
6 93040400 93041400 93042400 93042400 93043400
O-Ring
Verschraubung O-Ring coupling
7 86003400 XXX XXX XXX XXX Einlass Inlet
8 61752005 XXX XXX XXX XXX Silikonschlauch
10/13 Silikon hose 10/13
9 93420000 XXX XXX XXX XXX Kugelhahn Shut-off-valve
10 XXX 86002600 86002600 86004600 86004600
Schlauchtülle +
Einsatzstück Hose tail incl. collar
11 XXX 93401900 93401900 93402900 93402900 Überwurfmutter Cap nut
12 XXX 93401300 93401300 93402300 93402300 O-Ring Kugelhahn O-Ring shut-off-
valve
13 XXX 93401000 93401000 93402000 93402000 Kugelhahn Shut-off-valve
14 XXX 86007700 86002700 86004700 86005700
Winkel mit
Verschraubung Bend
15 87157800 64301600 87323000 87323000 87343000 Siebplatte Strainer
16 65423000 86017100 65801000 65801000 65802000 Schwamm fein Sponge fine
17 65422000 86017200 65801100 65801100 65802100 Schwamm grob Sponge roughly
18 87157900 86007900 86002900 86004900 86005900
Innenrohr +
Siebplatte Piping + strainer

Lista parti di ricambio
Art. Nr.
FR 509
Art. Nr.
FR 512
Art. Nr.
FR 616
Art. Nr.
FR 1016
Art. Nr.
FR 1020 Descrizione
86003000 86007000 86002000 86004000 86005000 FR 509 FR 1020
A XXX 86017000 65425000 65425000 65428000 Spugne 2 pezzi
B 86003300 86007300 86002300 86004300 86005300 Entrata completa
1 87169000 86007100 86002100 86004100 86005100 Apparecchio base
2 87168000 86007200 86002200 86004200 86005200 Coperchio
3 80500090 80500125 80500160 80500160 80500200 O-Ring baionetta
4 93041400 93041400 93041400 93042400 93042400 O-Ring collegamento a vite
5 86003500 86007500 86002500 86004500 86005500 Uscita
6 93040400 93041400 93042400 93042400 93043400 O-Ring collegamento a vite
7 86003400 XXX XXX XXX XXX Entrata
8 61752005 XXX XXX XXX XXX tubo silicone 10/13
9 93420000 XXX XXX XXX XXX rubinetto
10 XXX 86002600 86002600 86004600 86004600 raccordo tubo con collare
11 XXX 93401900 93401900 93402900 93402900 dado a risvolto
12 XXX 93401300 93401300 93402300 93402300 O-Ring rubinetto
13 XXX 93401000 93401000 93402000 93402000 rubinetto
14 XXX 86007700 86002700 86004700 86005700
raccordo a gomito con
collegamento a vite
15 87157800 64301600 87323000 87323000 87343000 piastra perforata
16 65423000 86017100 65801000 65801000 65802000 spugna fine
17 XXX 86017200 65801100 65801100 65801100 spugna grossa
18 87157900 86007900 86002900 86004900 86005900 tubo interno + piastra perforata
Deltec GmbH
Steller Straße 75
D-27755 Delmenhorst
Deutschland / Germany
www.deltec-aquaristic.com
Deltec GmbH 20 9
