DeVilbiss®Suction Unit

Instruction Guide 7305 Series

CAUTION– Federal (U.S.A.) law restricts this device to sale by or on the order of a physician.

Made in U.S.A.

Guía de Instrucciones para la Unidad de

Succión de la Serie 7305 de DeVilbiss®

PRECAUCION–La ley federal (EE.UU.) establece que este aparato sólo lo puede vender un

médico o por prescripción del mismo.

Hecho en EE.UU.

Guide d’Instructions

L’Unite d’Aspiration DeVilbiss®Série 7305

ATTENTION–En vertu de la Loi fédérale américaine, la vente de cet appareil n’est autorisée

que par un médecin ou sur ordonnance de ce dernier.

Fabriquéaux U.S.A.

DeVilbiss®Absauggerät

Bedienungsanleitung 7305 Serie

ACHTUNG–Dieses Gerät darf US-Bundesgesetzen zufolge nur von Ärzten oder auf deren

Anweisung hin verkauft werden.

In den USA hergestellt

7305 Series

Serie de 7305

Série 7305

7305 Serie

English Español Français Deutsch

A-704

TABLE OF CONTENTS

Important Safeguards ..................................3

International Travel.....................................4

Introduction ..............................................5

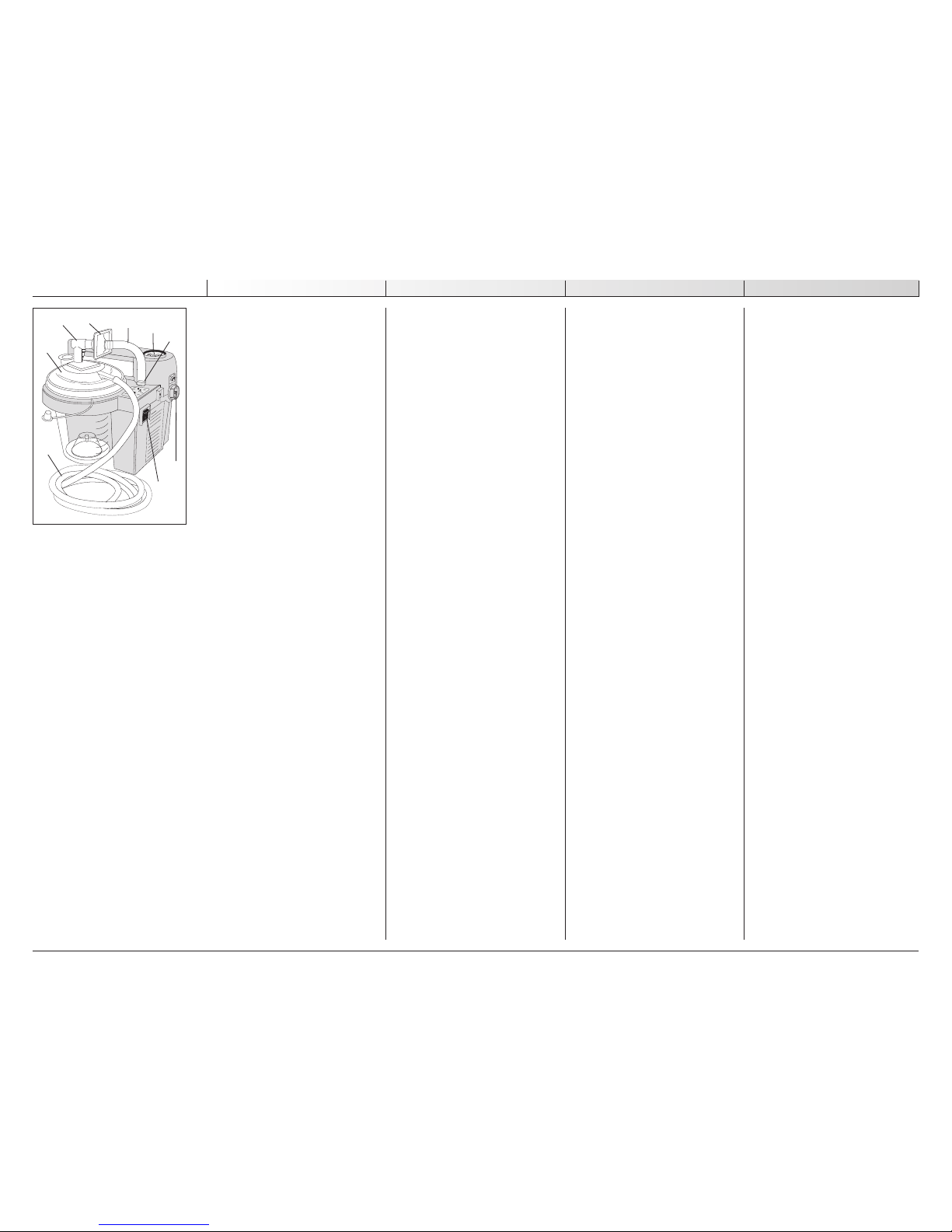

Important Parts of Your

7305 Series DeVilbiss®Suction Unit ...............6

Set-Up ......................................................6

Accessory/Replacement Items.......................7

How to Operate Your

7305 Series DeVilbiss®Suction Unit..............10

Battery Charging ......................................12

Cleaning Instructions.................................13

Maintenance.............................................14

Filter Changing......................................14

Troubleshooting ........................................14

Specifications/Classifications ......................16

Warranty ..................................................18

Declaration of Conformity...........................19

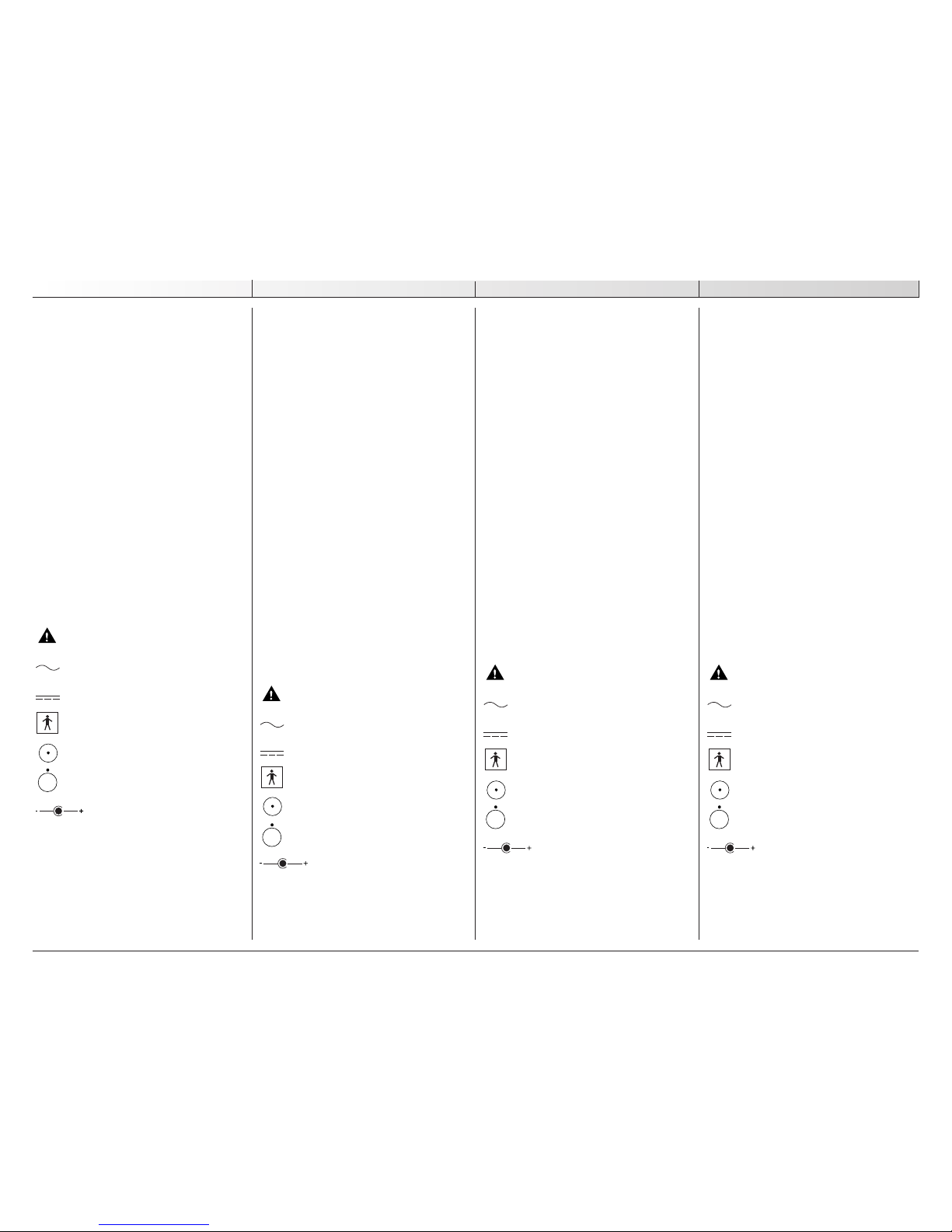

IEC SYMBOLS

Attention, consult instruction guide

Alternating current

Direct current

Type BF applied part

“On”compressor

“Off”compressor (external battery charging)

Center positive polarity indicator

IPX2 vertically falling drops shall have no harmful

effects when the enclosure is tilted at an angle up to

15°on either side of the vertical.

INDICE

Avisos de Precaucion Importantes .................3

Viajes Internacionales .................................4

Introducción ..............................................5

Partes Importantes de su

Unidad de Succión de la Serie 7305 de

DeVilbiss®..................................................6

Preparación................................................6

Accesorios/Piezas de Repuesto......................7

Cómo Operar su

Unidad de Succión de la Serie 7305 de

DeVilbiss®.................................................10

Cómo Cargar la Batería...............................12

Instrucciones de Limpieza ..........................13

Mantenimiento .........................................14

Cómo Cambiar el Filtro............................14

Guía de Detección y Solución de Problemas...14

Especificaciones/Clasificaciones...................16

Garantía ..................................................18

Declaración de Conformidad........................19

SIMBOLOS IEC

Atención, consulte la guía de instrucciones

Corriente alterna

Corriente continua

Equipo tipo BF

Compresor encendido (“On”)

Compresor apagado (“Off”)

(bateria externa cargándose)

Indicador de polaridad positiva central

Las gotas IPX2 que caen verticalmente no tendrán

efectos dañinos cuando la caja se incline hasta un

ángulo de 15°en cualquier lado con respecto a la

vertical.

TABLE DES MATIÈRES

Consignes de sécuritéimportantes.................3

Voyage àl'Étranger......................................4

Introduction ..............................................5

Principaux Composants de l'Unitéd'Aspiration

Série 7305 DeVilbiss®...................................6

Réglage.....................................................6

Accessoires/Pièces de Rechange....................7

Mode d'Emploi de l'Unitéd'Aspiration

Série 7305 DeVilbiss®................................10

Pour Charger la Batterie ............................12

Instructions de Nettoyage ..........................13

Maintenance.............................................15

Changement de Filtre..............................15

Dépannage...............................................15

Spécifications/Classifications ......................17

Garantie...................................................18

Déclaration de Conformité..........................19

SYMBOLES CEI

Attention, consulter le guide d'instructions

Courant alternatif

Courant continu

Partie appliquée de type BF

“Marche”du compresseur

“Arrêt”du compresseur (Chargement de la batterie)

Voyant de polaritépositive de centre

IPX2 Les gouttes tombant verticalement n'auront pas

d'effets nuisibles lorsque l'enceinte est inclinée àun

angle de 15°d'un côtéou de l'autre de la verticale.

INHALT

Wichtige Sicherheitshinweise ........................3

Auslandsreisen ..........................................4

Einführung.................................................5

Wichtige Bestandteile Ihres DeVilbiss®

Absauggerätes, Serie 7305 ...........................6

Aufbau ......................................................6

Zubehör-/Ersatzteile....................................7

Betrieb Ihres DeVilbiss®Absauggerätes, Serie

7305 .......................................................10

Aufladen der Batterie.................................12

Reinigungshinweise ...................................13

Wartung...................................................15

Filterwechsel .........................................15

Fehlersuche ..............................................15

Technische Daten/Klassifikation ..................17

Garantie...................................................18

Konformitätserklärung................................19

IEC-SYMBOLE

Achtung, Hinweise beachten

Wechselstrom

Gleichstrom

Teil Typ BF

Gerät “Ein”

Gerät “Aus”

Zentrum positive Polaritätsanzeige

IPX2 vertikal fallende Tropfen haben keine

schädlichen Auswirkungen, wenn das Gehäuse in

einem Winkel von bis zu 15°von der Senkrechten

geneigt ist.

A-704

English Español Français Deutsch 3

IMPORTANT

SAFEGUARDS

When using electrical products, especially when chil-

dren are present, basic safety precautions should

always be followed. Read all instructions before using.

Important information is highlighted by these terms:

DANGER–Urgent safety information for haz-

ards that will cause serious injury or death.

WARNING–Important safety information for

hazards that might cause serious injury.

CAUTION–Information for preventing damage

to the product.

NOTE–Information to which you should pay spe-

cial attention.

READ ALL INSTRUCTIONS BEFORE USING.

SAVE THESE

INSTRUCTIONS

DANGER–To reduce the risk of electrocution:

1. Do not use while bathing.

2. Do not place or store product where it can fall or

be pulled into a tub or sink.

3. Do not place in or drop into water or other liquid.

4. Do not reach for a product that has fallen into

water. Unplug immediately.

WARNING–To reduce the risk of burns,

electrocution, fire or injury to persons:

1. Close supervision is necessary when this product

is used by, on, or near children or invalids.

2. Use this product only for its intended use as

described in this guide.

3. Never operate this product if

a. It has a damaged power cord or plug.

b. It is not working properly.

c. It has been dropped or damaged.

d. It has been dropped into water.

Return the product to an authorized Sunrise

Medical service center for examination and repair.

AVISOS DE PRECAUCION

IMPORTANTES

Cuando se usen aparatos eléctricos, especialmente

cuando hay niños presentes, siempre se deben seguir

precauciones básicas de seguridad. Lea todas las

instrucciones antes de usar el aparato. La informa-

ción importante se señala con estos términos:

PELIGRO–Información de seguridad urgente

para situaciones peligrosas que ocasionarán

lesiones serias o incluso la muerte.

ADVERTENCIA–Información de seguridad

importante para situaciones peligrosas que

podrían ocasionar lesiones serias.

PRECAUCION–Información para evitar el daño

al aparato.

NOTA–Información a la que debe prestar aten-

ción especial.

LEA TODAS LAS INSTRUCCIONES ANTES DE

USAR EL APARATO.

GUARDE ESTAS

INSTRUCCIONES

PELIGRO–Para reducir el riesgo

de electrocución:

1. No lo use cuando estétomando un baño.

2. No coloque ni guarde el aparato donde se pueda

caer o tirar en la bañera o en el lavabo.

3. No lo coloque ni lo tire al agua ni en otro líquido.

4. No trate de tomar el aparato una vez que ha

caído al agua. Desenchúfelo inmediatamente.

ADVERTENCIA–Para reducir el riesgo de

quemaduras, electrocución, incendio y lesiones

personales:

1. Es necesario tener una supervisión cercana en

todo momento cuando este aparato se utilice con

niños o inválidos o en la cercanía de ellos.

2. Utilice este aparato sólo para el fin que se

describe en esta guía.

3. Nunca opere este aparato si.

a. Tiene dañado el cordón o la clavija de

enchufe.

b. No funciona apropiadamente.

c. Se ha caído o dañado.

d. Se ha caído al agua.

CONSIGNES DE

SECURITE IMPORTANTES

Lors de l'utilisation d'appareils électriques, plus par-

ticulièrement en présence d'enfants, il faut impéra-

tivement suivre des consignes de sécuritéfondamen-

tales. Lire les instructions dans leur intégralitéavant

toute utilisation. Les informations importantes sont

soulignées de la façon suivante:

DANGER–Information de sécuritéurgente

concernant les risques qui entraînent de graves

blessures corporelles voire la mort.

AVERTISSEMENT–Importante information de

sécuritéconcernant les risques qui risquent

d'entraîner de graves blessures corporelles.

ATTENTION–Information visant àéviter d'en-

dommager le produit.

REMARQUE–Information àlaquelle il faut prêter

une attention particulière.

LIRE LES INSTRUCTIONS DANS LEUR INTE-

GRALITE AVANT TOUTE UTILISATION.

CONSERVER CES

INSTRUCTIONS

DANGER–Pour diminuer tout risque

d'électrocution :

1. Ne pas utiliser ce produit en prenant un bain.

2. Ne pas placer ni entreposer ce produit dans un

endroit oùil pourrait tomber dans une baignoire

ou un lavabo.

3. Ne pas placer ni faire tomber dans l'eau ou tout

autre liquide.

4. Ne pas toucher un produit qui serait tombédans

l'eau. Débrancher immédiatement.

AVERTISSEMENT–Pour diminuer tout

risque de brûlures, d'électrocution, d'incendie

ou de blessures corporelles :

1. Surveiller de près lorsque ce produit est utilisé

par ou sur des enfants ou des invalides ou àleur

proximité.

2. Utiliser ce produit uniquement comme prévu

comme il l'est indiquédans ce guide.

3. Ne jamais faire fonctionner ce produit dans les

situations suivantes:

a. Le cordon d'alimentation ou la fiche est

endommagé(e).

WICHTIGE

SICHERHEITSHINWEISE

Bei der Verwendung von elektrischen Geräten müssen

immer grundsätzliche Sicherheitsvorkehrungen getrof-

fen werden. Vor der Verwendung alle Hinweise lesen.

Wichtige Informationen werden folgendermaßen her-

vorgehoben:

GEFAHR–Wichtige Sicherheitsinformationen

über Gefahren, die schwere Verletzungen oder

Tod zur Folge haben können.

WARNUNG–Wichtige Sicherheitsinformationen

über Gefahren, die schwere Verletzungen zur

Folge haben können.

VORSICHT–Informationen zur Vermeidung von

Produktbeschädigungen.

HINWEIS–Information die Sie besonders beacht-

en sollten.

VOR DER VERWENDUNG ALLE

ANWEISUNGEN LESEN.

DIESE ANWEISUNGEN

AUFBEWAHREN

GEFAHR–Um die Gefahr eines tödlichen

Elektroschocks zu verringern:

1. Keinesfalls beim Baden benutzen.

2. Keinesfalls das Produkt an einer Stelle ablegen

oder aufbewahren, von der es in eine Badewanne

oder ein Waschbecken herabfallen oder herabgezo-

gen werden könnte.

3. Keinesfalls das Gerät in Wasser oder andere

Flüssigkeiten fallen lassen.

4. Keinesfalls nach einem Gerät fassen, das ins

Wasser gefallen ist. Sofort Wechselstrom-Netzkabel

aus der Steckdose ziehen.

WARNUNG–Um die Gefahr von

Verbrennungen, eines Elektroschocks, eines

Feuers oder Körperverletzungen zu verringern:

1. Für sorgfältige Überwachung sorgen, wenn dieses

Produkt von, an oder in der Nähe von Kindern

eingesetzt wird.

2. Das Gerät lediglich für die beabsichtigten, in

dieser Anleitung aufgeführten Zwecke benutzen.

Keinesfalls Zubehörteile einsetzen, die nicht vom

Hersteller empfohlen sind.

English Español Français Deutsch

A-704

Important Safeguards (continued)

4. Keep the power cord away from heated surfaces.

5. Never use while drowsy or asleep.

NOTE–The model 7305D series is not factory

equipped with an internal rechargeable battery;

it may be purchased separately and installed by

your Sunrise Medical provider. 7305P series is fac-

tory equipped with an internal rechargeable bat-

tery and all information regarding battery opera-

tion in this guide is applicable.

DANGER–The DeVilbiss Suction Unit is a

vacuum suction device designed for the collec-

tion of nonflammable fluid materials in med-

ical applications only. Improper use during

medical applications can cause injury or death.

For all medical applications:

1. All suctioning should be done in strict accordance

with appropriate procedures that have been estab-

lished by a licensed medical authority.

2. Some attachments or accessories may not fit the

tubing supplied. All attachments or accessories

should be checked prior to use to assure proper fit.

INTERNATIONAL TRAVEL

The 7305P series is equipped with a switch mode

power supply allowing operation on any AC voltage

(100-240 VAC, 50/60 Hz). However the correct

power cord must be used to connect to adaptable

wall power.

NOTE–Check power cord for adaptability

before using.

Avisos de Precaución Importantes

(continuación)

Retorne el aparato al centro de servicio autoriza-

do Sunrise Medical para que lo examinen y

reparen.

4. Mantenga el cordón lejos de las superficies

calientes.

5. Nunca lo utilice cuando estésomnoliento o dormido.

NOTA–El modelo de la serie 7305D no viene

equipado de fábrica con una batería interna recar-

gable; puede comprarse por separado y ser instala-

da por su proveedor de Sunrise Medical. Los mode-

los de las series 7305P vienen equipados de fábri-

ca con una batería interna recargable y se aplica

toda la información con respecto al funcionamien-

to de la batería que aparece en esta guía.

PELIGRO–La unidad de succión de

DeVilbiss es un aparato de succión de vacío

diseñado para recolectar fluidos no inflamables

en aplicaciones médicas solamente. El uso

inapropiado durante las aplicaciones médicas

puede causar lesiones o incluso la muerte. Para

todas las aplicaciones médicas:

1. Toda succión debe hacerse en apego estricto a los

procedimientos apropiados que han sido estable-

cidos por una autoridad médica reconocida.

2. Algunos dispositivos o accesorios pueden no ser

del tamaño del conducto provisto. Todos los dis-

positivos o accesorios deben revisarse antes de

usar para asegurar que se ajustan bien.

VIAJES INTERNACIONALES

Los modelos de las series 7305P están equipados con

suministro eléctrico de conmutador permitiendo el

funcionamiento con cualquier voltaje CA (100-240

VCA, 50/60 Hz). Sin embargo debe usarse el cordón

eléctrico apropiado para conectarse al tomacorriente

adaptable de pared.

NOTA–Verifique la adaptabilidad del cordón

eléctrico antes de usar.

Consignes de SécuritéImportantes

(suite)

b. Il ne fonctionne pas correctement.

c. On a fait tomber le produit ou celui-ci est

endommagé.

d. Ce produit est tombédans l'eau.

Retourner ce produit au centre de réparation

agréé Sunrise Medical pour toute inspection et

réparation.

4. Tenir le cordon d'alimentation ál'écart des sur-

faces chauffées.

5. Ne jamais utiliser en cas de somnolence ou d'as-

soupissement.

REMARQUE–Le modèle Série 7305D n'est pas

équipéen usine d'une batterie rechargeable

interne; celle-ci peut s'acheter séparément et

être installée par un fournisseur Sunrise Medical.

Les modèles Séries 7305P sont équipés en usine

d'une batterie rechargeable interne et toutes les

informations concernant son fonctionnement figu-

rant dans ce guide sont applicables.

DANGER–L'unitéd'aspiration DeVilbiss

est un dispositif d'aspiration conçu pour

recueillir des matières liquides ininflammables

dans le cadre des applications médicales

uniquement. Un usage abusif dans le cadre

des applications médicales risque d'entraîner

des blessures corporelles voire la mort. Pour

toutes les applications médicales:

1. Toute aspiration doit être effectuée en stricte con-

formitéavec les procédures appropriées qui ont été

établies par une autoritémédicale homologuée.

2. Certains attachements ou accessoires risquent de ne

pas s'adapter sur les tubes fournis. Vérifier l'ensem-

ble des attachements ou accessoires avant toute

utilisation pour vérifier leur bonne adaptabilité.

VOYAGE ÀL'ÈTRANGER

Le Séries 7305P es équipées d'un sélecteur d'alimen-

tation leur permettant de fonctionner sur n'importe

quelle tension CA (100-240 VCA, 50/60 Hz).

Néanmoins, il faut tout de même utiliser le cordon

d'alimentation correct pour pouvoir le brancher dans

la prise murale appropriée.

REMARQUE–Vérifier l'adaptabilitédu cordon d'al-

imentation avant toute utilisation.

Wichtige Sicherheitshinweise

(Fortsetzung)

3. Niemals dieses Gerät betreiben, wenn

a. Das Netzkabel oder die Steckdose beschädigt ist.

b. Das Gerät nicht ordnungsgemäß funktioniert.

c. Das Gerät fallengelassen oder beschädigt

wurde.

d. Das Gerät in Wasser gefallen ist. In solchen

Fällen das Gerät zwecks Überprüfung und

Reparatur einem anerkannten DeVilbiss

Reparaturzentrum übersenden.

4. Netzkabel von aufgeheizten Oberflächen fernhalten.

5. Niemals verwenden, wenn Sie sich schwindlig

fühlen oder schlafen.

HINWEIS–Die Geräte der Serie 7305D sind nicht

ab Werk mit einer integrierten wiederaufladbaren

Batterie ausgestattet. Eine solche Batterie ist sep-

arat erhältlich und kann von Ihrem Sunrise

Medical-Händler installiert werden. Die Geräte der

Serie 7305P sind ab Werk mit einer wiederauflad-

baren Batterie ausgestattet. Alle in diesem

Handbuch aufgeführten Hinweise im

Zusammenhang mit Batteriebetrieb sind auf diese

Geräte anwendbar.

GEFAHR–Das DeVilbiss Absauggerät ist

ein Vakuum-Absauggerät für das Absaugen

nicht-brennbarer Flüssigkeiten im medizinischen

Anwendungsbereich. Unsachgemäße Verwendung

kann zu Verletzungen oder zum Tod führen. Für

alle medizinischen Anwendungen gilt:

1. Das Absaugen mußin strikter Übereinstimmung

mit den entsprechenden Vorgehensweisen, die von

lizensiertem medizinischen Fachpersonal erstellt

wurden, erfolgen.

2. Es kann sein, daßeinige Anschluß- oder

Zubehörteile nicht auf die gelieferten Schläuche

passen. Alle Zubehörteile müssen vor der

Verwendung auf passenden Sitz überprüft werden.

AUSLANDSREISEN

Die Geräte der Serie 7305P sind mit einer automatis-

chen Netzanpassung ausgestattet, die den Betrieb

des Gerätes unter einer beliebigen

Wechselstromspannung (100-240 Volt Wechselstrom,

50/60 Hz) erlauben. Es mußjedoch das

entsprechende Netzkabel zum Anschlußan die

Steckdose verwendet werden.

HINWEIS–Vergewissern Sie sich vor

Inbetriebnahme, daßSie das richtige Netzkabel

verwenden.

A-704

English Español 5

INTRODUCTION

Your DeVilbiss Suction Unit is a compact

medical suctioning device which has

been designed for reliable, portable

operation. Because of the small size,

light weight and DC operation, the

DeVilbiss Suction Unit is ideal for pro-

viding suction in the home, in transport

with optional DC cord, or if your model

has an internal rechargeable battery,

the unit can be operated anywhere.

Two collection bottle options give the

choice between the standard 800 ml

disposable canister or an optional long-

term reusable 1,200 ml canister.

Following the recommended operating

and maintenance procedures outlined

in this instruction guide will maximize

the life of this product.

Refer to diagram on page 6.

INTRODUCTION

Cette unitéd'aspiration DeVilbiss est un

dispositif d'aspiration médicale compact

qui a étéconçu pour Ítre fiable et

portable. En raison de sa petite taille, de

sa légèretéet de son fonctionnement sur

secteur CC, l'unitéd'aspiration DeVilbiss

convient parfaitement àl'aspiration à

domicile, dans le transport grâce àson

cordon CC facultatif ou si le modèle est

muni d'une batterie rechargeable

interne, l'unitépeut fonctionner n'im-

porte où. Deux options de flacons col-

lecteurs offrent le choix entre le récipi-

ent jetable standard de 800 ml ou un

récipient réutilisable àlong terme facul-

tatif de 1.200 ml. Suivre les procédures

opérationnelles et de maintenance

recommandées soulignées dans ce guide

d'instructions prolongera au maximum la

vie de ce produit.

Se reporter au diagramme page 6.

INTRODUCCION

Su Unidad de Succión de DeVilbiss es un

aparato de succión compacto médico

que se ha diseñado para ofrecer una

operación confiable y portátil. Debido a

su pequeño tamaño, peso ligero y

operación CC, la Unidad de Succión de

DeVilbiss es ideal para permitir una suc-

ción en el hogar, en el transporte con

un cordón opcional de CC, o si su mode-

lo tiene una batería interna recargable,

la unidad puede operarse donde sea. Dos

opciones de botella de recolección le

dan la elección entre un envase desech-

able estándar de 800 ml o un envase

opcional de 1,200 ml reutilizable de

larga duración. Al seguir los proced-

imientos recomendados de operación y

mantenimiento descritos en esta guía de

instrucciones maximizarála vida útil de

este producto.

Refiérase al diagrama en la página 6.

EINFÜHRUNG

Ihr DeVilbiss Absauggerät ist ein kom-

paktes medizinisches Absauggerät, das

für zuverlässigen mobilen Betrieb aus-

gelegt ist. Aufgrund der geringen Größe,

des geringen Gewichtes und

Netzbetriebes, ist das DeVilbiss

Absauggerät ideal für das Absaugen zu

Hause oder während des Transports (mit

Gleichstromkabel). Sofern Ihr Modell über

eine integrierte wiederaufladbare

Batterie verfügt, kann das Gerät überall

eingesetzt werden. Es besteht die Wahl

zwischen zwei verschiedenen

Sammelflaschen-Optionen: Eine standard-

mäßige 800 ml Einwegflasche oder eine

wiederverwendbare 1.200 ml Flasche.

Werden die in diesem Handbuch emp-

fohlenen Hinweise zu Betrieb und

Wartung befolgt, so hilft dies, die

Lebensdauer dieses Produktes zu max-

imieren.

Vgl. Diagramm auf Seite 6.

Important Parts of Your 7305 Series DeVilbiss Suction Unit

Description Factory equipped on models:

Vacuum regulator knob All models

Power Switch All models

DC power input (on side) All models

Disposable collection bottle All models

Float shut-off (beneath lid) All models

Vacuum gauge All models

Switch mode adapter Reference matrix page 6

Internal rechargeable battery 7305P series

Tubing, 6’All models

Carrying case 7305P series

Bacteria filter All models

Tubing to filter All models

Connection elbow All models

NOTE–This unit complies with electromagnetic compatibility

standards as defined in the attached declaration of con-

formity.

Partes Importantes de su Unidad de Succión de la Serie 7305 de DeVilbiss

Descripción Equipados en la fábrica en los modelos:

Perilla del regulador de vacío Todos los modelos

Interruptor de corriente Todos los modelos

Entrada de corriente CC (al costado) Todos los modelos

Botella recolectora desechable Todos los modelos

Apagador de flotador(debajode la tapa) Todos los modelos

Manómetro de vacío Todos los modelos

Adaptador de conmutador Matriz de referencia página 6

Batería interna recargable Series 7305P

Conducto, 1.82 m (6 pies) Todos los modelos

Estuche portátil Series 7305P

Filtro bacteriano Todos los modelos

Conducto al filtro Todos los modelos

Conexión en codo Todos los modelos

NOTA–Esta unidad cumple con las normas de compatibilidad

electromagnética tal como se definen en la declaración de

conformidad que se adjunta.

Pièces importantes de l'unitéd'aspiration Série 7305 DeVilbiss

Désignation Equipéen usine sur les modèles

Bouton régulateur de dépression Tous les modèles

Commutateur d'alimentation Tous les modèles

Arrivée secteur CC (sur le côté) Tous les modèles

Flacon collecteur jetable Tous les modèles

Soupape d'arrêt de flotteur Tous les modèles

(sous le couvercle)

Vacuomètre Tous les modèles

Adaptateur sélecteur Tableau de références figurant àla

page 7

Batterie rechargeable interne Séries 7305P

Tubulure, 1,80 m (6 pieds) Tous les modèles

Mallette de transport Séries 7305P

Filtre bactérien Tous les modèles

Tube allant au filtre Tous les modèles

Coude raccordement Tous les modèles

REMARQUE–Cette unitéest conforme aux normes de compatibil-

itéélectromagnétique telles qu'elles sont définies

dans la déclaration de conformitéci-jointe.

Wichtige Teile Ihres DeVilbiss Absauggerätes de Serie 7305

Beschreibung Ab Werk bei Modell

Vakuumregler Alle Modelle

Netzschalter Alle Modelle

Gleichstromeingang (an der Seite) Alle Modelle

Einweg-Sammelflasche Alle Modelle

Schwimmerabsperrung Alle Modelle

Vakuum-Meßgerät Alle Modelle

Wechselstrom Siehe Tafel Seite 7

Wechselmodus-Adapter

Integrierte wiederaufladbare Batterie Serie 7305P

Schlauch, 2m Alle Modelle

Transporttasche Serie 7305P

Bakterienfilter Alle Modelle

Schläuche zum Filter Alle Modelle

Anschlußwinkel Alle Modelle

HINWEIS–Diese Einheit erfüllt die Standards für elektromag-

netische Kompatibilität, wie in der beigefügten

Konformitätserklärung dargelegt.

Français Deutsch

English Español Français Deutsch

A-704

IMPORTANT PARTS

1. Bacteria Filter

2. 4" Connection Tubing

3. Vacuum Gauge

4. Vacuum Adjustment

5. Power Switch

6. 6' Patient Tubing

7. 800cc Lid with Canister

8. 90˚Elbow Connection

9. Tubing Connector

SET-UP

1. Connect either end of the 4" tubing to

the tubing connector then connect the

other end to the bacteria filter.

2. The bacteria filter should then be con-

nected to the 90˚elbow connection,

and the 90˚connection should be con-

nected to the top of the canister lid

where it says <Vacuum>.

3. The 6' patient tubing should be con-

nected to the canister lid at the outlet

labeled <Patient>.

4. Please assure that all connections are

secure and without leaks before using.

PARTES IMPORTANTES DEL EQUIPO

1. Filtro para bacterias

2. Tubo de conexión de 4 pulgadas

(10.16 cm)

3. Medidor de vacío

4. Ajuste del vacío

5. Interruptor de corriente

6. Tubo para el paciente de 6 pies.

(183 cm)

7. Tapa de 800cc con Recipiente

8. Conexión de codo a 90 grados

9. Conector del tubo

PREPARACIÓN

1. Conecte cualquier extremo del tubo de

4 pulgadas (10.16 cm) a la conector

del tubo y después conecte el otro

extremo al filtro para bacterias.

2. El filtro para bacterias debe entonces

ser conectado a la conexión de codo a

90 grados y la conexión de codo a 90

grados deberáentonces ser conectada

al tope de la tapa del recipiente donde

dice <Vacuum> (vacío).

3. El tubo para el paciente de 6 pies.

(183 cm) deberáser conectado en la

salida del tope de la tapa que dice

<Patient> (paciente).

4. Por favor asegúrese que todas las

conexiones estén aseguradas y sin

fugas antes de utilizarlo.

PRINCIPAUX COMPOSANTS

1. Filtre biologique

2. Tuyau de 10,16 cm (4 inches)

3. Vacuomètre

4. Ajustement du vacuomètre

5. Interrupteur de tension

6. Tuyau de 1,82 m (6 foot) pour patient

7. Couvercle 800 cc avec récipient

8. Raccord coudé90°

9. Raccord de tube

RÉGLAGE

1. Brancher l'une ou l'autre des

extrémités du raccord de tuyau de

10,16 cm (4 in) sur raccord de tube,

puis brancher l'autre extrémitésur le

filtre biologique.

2. Le filtre biologique doit être ensuite

branchésur le raccord coudé90°qui

doit être branchéàson tour sur le

dessus du couvercle du récipient por-

tant l'indication "vacuum".

3. Le tuyau de 1, 82 (6 foot) doit être

branchésur le couvercle du récipient à

la sortie portant l'indication ''patient''.

4. Bien s'assurer de la fixation de tous

les branchements et de l'absence de

fuites avant toute utilisation.

WICHTIGE TEILE

1. Bakterienfilter

2. 10 cm Verbindungsschlauch

3. Vakuummesser

4. Vakuum-Einstellung

5. Hauptschalter

6. 2 m Schlauch für Patienten

7. 800cc Deckel mit Kanister

8. 90 Grad Winkelstück

9. Schlauchanschluß

AUFBAU

1. Verbinden Sie ein beliebiges Ende

des 10 cm Schlauches mit der

Schlauchanschluß, und verbinden

Sie das andere Ende mit dem

Bakterienfilter.

2. Der Bakterienfilter muss dann mit dem

90 Grad Winkelstück verbunden wer-

den. Das 90 Grad Winkelstück muss

dann dort mit der Oberseite des

Kanisterdeckels verbunden werden, wo

die Aufschrift <Vacuum> zu lesen ist.

3. Der 2m lange Schlauch für den

Patienten muss dann am

Kanisterdeckel an den Ausgang mit der

Aufschrift <Patient> angeschlossen

werden.

4. Bitte vergewissern Sie sich vor der

Benutzung, dass alle Verbindungen

sicher sind und keine Leckstellen

aufweisen.

A-704

English Español 7

ACCESSORY/REPLACEMENT ITEMS

The following items can be purchased separately as accessories or replacement items for your 7305 Series

DeVilbiss Suction Unit:

ACCESSOIRES/PIÈCES DE RECHANGE

Les articles suivants peuvent être achetés séparément comme accessoires ou pièces de rechange pour l'Unité

d'aspiration Série 7305 DeVilbiss:

ACCESORIOS/PIEZAS DE REPUESTO

Los artículos siguientes pueden comprarse por separado como accesorios o piezas de repuesto para su Unidad

de Succión de la Serie 7305 de DeVilbiss:

ZUBEHÖR-/ERSATZTEILE

Die folgenden Teile sind als Zubehör- oder Ersatzteile für Ihr DeVilbiss Absauggerät der Serie 7305 separat

erhältlich:

Número de Parte

Sunrise Medical Description

6305D-611 Tubo de 6 pieds

7304D-619 Cordón de corriente CC de 12V (paquete de 1)

7305D-601 Botella recolectora reutilizable de 1200 ml (paquete de 20)

7305D-602 Botella recolectera de 800 ml (paquete de 48)

7305P-613 Adaptador/cargador de conmutador de CA a CC

7305P-614 Batería recargable de alta capacidad de 12V CC (paquete de 1)

7305D-606 Estuche portátil

7305D-607 Manómetro de repuesto

7305D-608 Filtro bacteriano (paquete de 12)

7305P-610 Tablero de circuitos (de la serie 7305P y las unidades convertidas

de baterías)

7305D-610 Tablero de circuitos (de la serie 7305D)

7305P-620 Juego de conversión a batería de alta capacidad (batería,

tablero de circuitos 7305P-610 y bandeja de batería)

7304D-636 Montaje para pruebas de manómetro de vacío.

099HD-614 Cable de grado hospital (120 VAC)

7305P-630 Cordón eléctrico para RU

7305P-631 Cordón eléctrico para Europa Continental

7305P-632 Cordón eléctrico para Australia

7305D-603 Empaque de Botella recolectora de 800ml, Filtro, Codo, y Tubo

7305D-604 Empaque de Botella de 1200ml

Sunrise Medical

Part No. Description

6305D-611 6’Patient Tubing

7304D-619 12V DC power cord (1each)

7305D-601 1200 ml Reusable collection bottle (20 each)

7305D-602 800 ml Disposable collection bottle (48 each)

7305P-613 Switch mode AC to DC adapter/charger

7305P-614 12V DC high capacity rechargeable battery (1 each)

7305D-606 Carrying case

7305D-607 Replacement gauge

7305D-608 Bacteria filter (12 pack)

7305P-610 Circuit board (7305P series & converted battery units)

7305D-610 Circuit board (7305D series)

7305P-620 High capacity battery conversion kit (battery,

7305P-610 circuit board & battery tray)

7304D-636 Vacuum gauge test fixture

099HD-614 Hospital grade line cord (120 VAC)

7305P-630 Line cord for UK

7305P-631 Line cord for Continental Europe

7305P-632 Line cord for Australia

7305D-603 Filter, 800ml collection bottle, elbow & tubing package

7305D-604 1200ml bottle package

Référence

Sunrise Medical Désignation

6305D-611 Tuyaux de 6 diamètre

7304D-619 Cordon d'alimentation 12 V CC (1/paquet)

7305D-601 Flacon collecteur réutilisable de 1.200 ml (20/paquet)

7305D-602 Flacon collecteur de 800 ml (48/paquet)

7305P-613 Adaptateur/chargeur sélecteur de mode CA àCC (1/paquet)

7305P-614 Batterie rechargeable àgrand débit 12 V CC (1/paquet)

7305D-606 Mallette de transport

7305D-607 Jauge de rechange

7305D-608 Filtre bactérien (12/paquet)

7305P-610 Plaquette de circuit (Série 7305P et unités àbatterie convertie)

7305D-610 Plaquette de circuit (Série 7305D)

7305P-620 Kit de conversion de batterie àgrand débit (batterie,

plaquette de circuit 7305P-610 et bac de batterie)

7304D-636 Dispositif de test de vacuomètre

099HD-614 Fil éléctronique de la catégorie d’hôpital (120 VAC)

7305P-630 Cordon d'alimentation pour le RU

7305P-631 Cordon d'alimentation pour l'Europe continentale

7305P-632 Cordon d'alimentation pour l'Australie

7305D-603 Ensemble flacon collecteur de 800ml, filtre, coude, et tube

7305D-604 Ensemble bouteille de 1200ml

Sunrise Medical

Bestellnummer Beschreibung

6305D-611 Patientenschlauch

7304D-619 Netzkabel für 12 Volt Gleichstrom

7305D-601 1.200 ml wiederverwendbare Sammelflasche (je 20)

7305D-602 Sammelflasche 800 ml (je 48)

7305P-613 Netzadapter/Ladegerät

7305P-614 12 Volt Gleichstrom wiederaufladbare Batterie höchster Leistung (je 1)

7305D-606 Transporttasche

7305D-607 Ersatzmeßgerät

7305D-608 Bakterienfilter (12-Pack)

7305P-610 Schaltplatte (Serie 7305P und konvertierte Batteriegeräte)

7305D-610 Schaltplatte (Serie 7305D)

7305P-620 Hochleistungsbatterie-Konvertierungsbausatz (Batterie,

7305P-610 Schaltplatte und Batterieaufnahme Typ D)

7304D-636 Testhalterung für Vakuum-Messung

099HD-614 Krankenhausgrad-Netzanschlusskabel (120 VAC)

7305P-630 Netzkabel für Großbritannien

7305P-631 Netzkabel für Mitteleuropa

7305P-632 Netzkabel für Australien

7305D-603 Set mit Sammelflasche 800ml, Filter, Winkel und Schläuchen

7305D-604 Set mit 1200ml Flasche

Français Deutsch

English

A-704

Series Model Electrical Requirements AC/DC Adapter Line Cord Battery

AC/DC Adapter DC Jack Input Sunrise P/N Sunrise P/N Sunrise P/N

7305P 7305P-D 100-240 VAC, 50/60 Hz, .75A Max 12VDC, 33 W max 170-0005-033 180-0023-002 7305P-413

7305P-F 100-240 VAC, 50/60 Hz, .75A Max 12VDC, 33 W max 170-0005-033 180-0003-004 7305P-413

7305P-G 100-240 VAC, 50/60 Hz, .75A Max 12VDC, 33 W max 170-0005-033 180-0003-004 7305P-413

7305P-I 100-240 VAC, 50/60 Hz, .75A Max 12VDC, 33 W max 170-0005-033 180-0003-004 7305P-413

7305P-U 100-240 VAC, 50/60 Hz, .75A Max 12VDC, 33 W max 170-0005-033 180-0003-005 7305P-413

7305D 7305D-D 100-240 VAC, 50/60 Hz, .75 A Max 12VDC, 33W max 170-0005-033 180-0023-002 None

7305D-I 100-240 VAC, 50/60 Hz, .75A Max 12VDC, 33W max 170-0005-033 180-0003-004 None

Series Modelo Requerimientos Eléctricos Adaptador CA/CC Cordón Batería

Adaptador CA/CC Entrada de Conexión CC P/N Sunrise P/N Sunrise P/N Sunrise

7305P 7305P-D 100-240 VCA, 50/60 Hz, .75 A Max 12VCC, 33W máx. 170-0005-033 180-0023-002 7305P-413

7305P-F 100-240 VCA, 50/60 Hz, .75 A Max 12VCC, 33W máx. 170-0005-033 180-0003-004 7305P-413

7305P-G 100-240 VCA, 50/60 Hz, .75 A Max 12VCC, 33W máx. 170-0005-033 180-0003-004 7305P-413

7305P-I 100-240 VCA, 50/60 Hz, .75 A Max 12VCC, 33W máx. 170-0005-033 180-0003-004 7305P-413

7305P-U 100-240 VCA, 50/60 Hz, .75 A Max 12VCC, 33W máx. 170-0005-033 180-0003-005 7305P-413

7305D 7305D-D 100-240 VCA, 50/60 Hz, .75 A Max 12VCC, 33W máx. 170-0005-033 180-0023-002 Ninguno

7305D-I 100-240 VCA, 50/60 Hz, .75 A Max 12VCC, 33W máx. 170-0005-033 180-0003-004 Ninguno

Español

A-704

Françcais 9

Série Modèle ElectricitéAdaptateur CA/CC Cordon d’alimentation Batterie

Adaptateur CA/CC Alimentation jack CC Réf. Sunrise Réf. Sunrise Réf. Sunrise

7305P 7305P-D 100-240 VCC, 50/60 Hz, 0,75A Max 12VCC, 33 W max 170-0005-033 180-0023-002 7305P-413

7305P-F 100-240 VCC, 50/60 Hz, 0,75A Max 12VCC, 33 W max 170-0005-033 180-0003-004 7305P-413

7305P-G 100-240 VCC, 50/60 Hz, 0,75A Max 12VCC, 33 W max 170-0005-033 180-0003-004 7305P-413

7305P-I 100-240 VCC, 50/60 Hz, 0,75A Max 12VCC, 33 W max 170-0005-033 180-0003-004 7305P-413

7305P-U 100-240 VCC, 50/60 Hz, 0,75A Max 12VCC, 33 W max 170-0005-033 180-0003-005 7305P-413

7305D 7305D-D 100-240 VCA, 50/60 Hz, 0,75A Max 12VCC, 33W max 170-0005-033 180-0023-002 Néant

7305D-I 100-240 VCA, 50/60 Hz, 0,75A Max 12VCC, 33W max 170-0005-033 180-0003-004 Néant

Serie Modell Elektrische Anforderungen Wechsel-/Gleichstrom Netzkabel Batterie

Adapter

Wechsel-/Gleichstrom Adapter Eingang Gleichstrom-AnschlußSunrise-Bestellnr Sunrise-Bestellnr Sunrise-Bestellnr

7305P 7305P-D 100-240 Volt Wechselstrom, 50/60 Hz., max. 75 A 12Volt Gleichstrom, max. 33 W 170-0005-033 180-0023-002 7305P-413

7305P-F 100-240 Volt Wechselstrom, 50/60 Hz., max. 75 A 12Volt Gleichstrom, max. 33 W 170-0005-033 180-0003-004 7305P-413

7305P-G 100-240 Volt Wechselstrom, 50/60 Hz., max. 75 A 12Volt Gleichstrom, max. 33 W 170-0005-033 180-0003-004 7305P-413

7305P-I 100-240 Volt Wechselstrom, 50/60 Hz., max. 75 A 12Volt Gleichstrom, max. 33 W 170-0005-033 180-0003-004 7305P-413

7305P-U 100-240 Volt Wechselstrom, 50/60 Hz., max. 75 A 12Volt Gleichstrom, max. 33 W 170-0005-033 180-0003-005 7305P-413

7305D 7305D-D 100-240 Volt Wechselstrom, 50/60 Hz., max. 75 A 12Volt Gleichstrom, max. 33W 170-0005-033 180-0023-002 Keine

7305D-I 100-240 Volt Wechselstrom, 50/60 Hz., max. 75 A 12Volt Gleichstrom, max. 33 W 170-0005-033 180-0003-004 Keine

Deutsch

English Español Français Deutsch

A-704

HOW TO OPERATE YOUR 7305 SERIES

DEVILBISS SUCTION UNIT

Before connecting the unit to the AC adapter or

accessory 12V DC cord, make sure that the power

switch located on the side of the unit is in the “Off”

position. Select power source desired.

LED Explanations:

L1- Green–External power supplied to unit from

AC power source or DC cord. Illuminated when

external power is supplied.

L2 - Yellow–Battery is being charged. Light will

go out when battery is fully charged.

L3 - Red–Low battery. Seek another power

source and charge battery as soon as possible

when light remains on continuous.

AC OPERATION–Plug the small connector of the AC

adapter into the DC power input located on the side

of the unit. Plug the AC end into a grounded wall-

outlet power source (verify AC voltage listed on AC

adapter complies with source).

12V DC OPERATION–(such as a car lighter recepta-

cle). Plug the small connector of the DC power cord

into the DC power input on the side of the unit.

Plug the large connector into the 12V DC power

receptacle of the automobile.

BATTERY OPERATION–Verify that your unit has an

internal rechargeable battery; factory installed on

models 7305P series or provider installed on models

7305D series (installed as an option). To ensure prop-

er operation from internal battery, fully charge the

battery for 10-17 hours as explained in the Battery

Charging section. To operate the unit from an inter-

nal rechargeable battery, ensure that no external

power sources are plugged into the DC power input

on the side of the unit.

COMO OPERAR SU UNIDAD DE SUCCIÓN DE

LA SERIE 7305 DE DEVILBISS

Antes de conectar la unidad al adaptador o al cordón

accesorio de 12V CC, asegúrese que el interruptor de

corriente ubicado a un costado de la unidad estéen

la posición “Off”. Elija la fuente de corriente deseada.

EXPLICACIONES DE LAS LUCES LED:

L1 - Verde–Se ilumina cuando se suministra la

corriente externa a la unidad de una fuente de

corriente CA o de un cordón CC.

L2 - Amarilla–La batería se estácargando. La

luz se apagarácuando la batería estécompleta-

mente cargada.

L3 - Roja–Batería baja. Busque otra fuente de

corriente y cargue la batería lo más pronto posi-

ble cuando la luz permanezca encendida de man-

era continua.

OPERACION CA–Enchufe el conector pequeño del

adaptador CA en la entrada de corriente CC ubicada a

un costado de la unidad. Enchufe el extremo de CA a

una fuente de corriente de un tomacorriente conecta-

do a tierra (verifique que la fuente tenga el voltaje

CA que aparece en el adaptador CA).

OPERACION CON 12V CC–(como los receptáculos de

encendedor de automóvil). Enchufe el conector

pequeño del cordón de corriente CC en la entrada de

corriente CC a un costado de la unidad. Enchufe el

conector grande al receptáculo de corriente de 12V

CC del automóvil.

OPERACION CON BATERIA–Verifique que su unidad

tenga una batería interna recargable; viene instalada

de fábrica en los modelos de las series 7305P o

instalada por el proveedor en los modelos de la serie

7305D (instalación opcional). Para asegurar la

operación apropiada de la batería interna, cargue

completamente la batería de 10 a 17 horas como se

explica en la sección de Cómo Cargar la Batería. Para

operar la unidad con una batería interna recargable,

asegúrese que no estéconectada ninguna fuente de

corriente externa a la entrada de corriente CC a un

costado de la unidad. Una vez que se elige la fuente

de corriente, simplemente encienda la unidad ponien-

do el interruptor de corriente ubicado a un costado

de la unidad en "On". La luz indicadora de corriente

(que estáen la parte superior de la unidad) indicará

la fuente de corriente que se estáusando al estar

encendida continuamente cuando estéconectada a la

fuente externa.

MODE D'EMPLOI DE L'UNITÉD'ASPIRATION

SÉRIE 7305 DEVILBISS

Avant de brancher l'unitéàl'adaptateur CA ou au

cordon d'accessoires 12 VCC, veiller àce que le com-

mutateur d'alimentation situésur le côtéde l'unité

se trouve en position “Arrêt”. Sélectionner la source

d'alimentation désirée.

EXPLICATIONS CONCERNANT LES DEL:

L1- Verte–Alimentation externe fournie àl'unité

de la source d'alimentation CA ou du cordon CC.

Allumée avec alimentation externe fournie.

L2 - Jaune–La batterie est en cours de charge-

ment. Le voyant s'éteint lorsque la batterie est

complètement chargée.

L3 - Rouge–Batterie déchargée. Rechercher une

autre source d'alimentation et charger la batterie

aussi rapidement que possible lorsque le voyant

reste alluméen permanence.

FONCTIONNEMENT SUR SECTEUR CA–Brancher le

petit connecteur de l'adaptateur CA dans l'arrivée du

secteur CC sur le côtéde l'unité. Brancher l'extrémité

CA dans une source d'alimentation de prise de terre

murale (vérifier que la tension CA indiquée sur

l'adaptateur CA est conforme avec la source).

FONCTIONNEMENT SUR SECTEUR 12 VCC–(comme

un allume-cigares de voiture). Brancher le petit con-

necteur du cordon d'alimentation CC dans l'arrivée

d'alimentation CC sur le côtéde l'unité. Brancher le

grand connecteur dans la prise d'alimentation 12 VCC

de l'automobile.

FONCTIONNEMENT SUR BATTERIE–Vérifier que l'u-

nitéest équipée d'une batterie rechargeable interne ;

installée en usine sur les modèles Séries 7305P ou

installée par le fournisseur sur les modèles Série

7305D (installée en option). Pour assurer le bon

fonctionnement de la batterie interne, charger com-

plètement la batterie de 10 à17 heures tel qu'il l'est

indiquédans la section Pour charger la Baterie. Pour

faire marcher l'unitéd'une batterie rechargeable

interne, veiller àce qu'aucune autre source d'alimen-

tation ne soit branchée dans l'arrivée d'alimentation

CC sur le côtéde l'unité. Une fois la source d'alimen-

tation sélectionnée, il suffit de mettre la machine en

marche en utilisant

BETRIEB IHRES DEVILBISS ABSAUGGERÄTES,

SERIE 7305

Bevor Sie das Gerät an den Wechselstromadapter oder

das als Zubehör erhältliche Netzkabel für 12 Volt

Gleichstrom anschließen, vergewissern Sie sich bitte,

daßder Netzschalter an der Seite des Gerätes sich in

der “AUS”-Position befindet. Wählen sie nun Ihre

gewünschte Stromquelle.

LED Anzeigen:

L1- Grün–Gerät wird über Wechselstromquelle oder

Gleichstromkabel mit Strom versorgt. Die Anzeige

leuchtet auf, wenn das Gerät unter Strom steht.

L2 - Gelb–Batterie wird aufgeladen. Anzeige

verlischt, wenn die Batterie vollständig aufge-

laden ist.

L3 - Rot–Batteriestand niedrig. Wählen Sie eine

andere Stromquelle, und laden Sie die Batterie so

bald als möglich wieder auf, wenn die Anzeige

weiterhin kontinuierlich aufleuchten sollte.

WECHSELSTROMBETRIEB–Stecken Sie den kleinen

Anschlußdes Wechselstromadapters in den

Wechselstromeingang an der Seite des Gerätes.

Verbinden Sie nun das Netzkabel mit dem

Wechselstromadapter und stecken Sie den Stecker in

eine geerdete Steckdose. (Vergewissern Sie sich, daß

die am Adapter angegebene Wechselstromspannung

mit der Stromquelle übereinstimmt).

BETRIEB MIT 12 Volt GLEICHSTROM–(z.B. der

Zigarettenanzünder in einem Fahrzeug). Stecken Sie

den kleinen Anschlußdes Gleichstrom-Netzkabels in

den Gleichstromeingang an der Seite des Gerätes.

Stecken Sie den größeren Anschlußin den 12 Volt

Gleichstromanschlußim Fahrzeug.

BATTERIEBETRIEB–Vergewissern Sie sich, daßIhr

Gerät über eine integrierte wiederaufladbare Batterie

verfügt. Eine solche Batterie ist ab Werk in den

Geräten der Serie 7305P, bzw. von Ihrem Fachhändler

(als Option) in Geräten der Serie 7305D installiert.

Um einen ordnungsgemäßen Batteriebetrieb

sicherzustellen, mußdie Batterie wie im Kapitel über

das Aufladen der Batterie beschrieben für 10 bis 17

Stunden vollständig aufgeladen werden. Um das Gerät

mit einer integrierten wiederaufladbaren Batterie zu

betreiben, mußsichergestellt sein, daßkeine exter-

nen Stromquellen an den Gleichstromeingang an der

Seite des Gerätes angeschlossen sind.

A-704

English Español Français Deutsch 11

Operation…(continued)

Once the power source is selected, simply turn the

unit “On”using the power switch located on the side

of the unit. The power indicator light (displayed on

the top of the unit) will indicate which power source

is being used by staying continuously lit when exter-

nal power is connected.

WARNING–If the unit does not receive an

external power source or the battery does not

get recharged immediately, the low battery

indicator light will remain on and the perfor-

mance of the unit will drop off rapidly. Switch

to another power source immediately to avoid

an interrupted suction procedure.

Adjust the vacuum level from 80 to 550 mm Hg by

turning the vacuum regulator knob located on the

side of the unit (clockwise to increase vacuum and

counter-clockwise to decrease vacuum). The desired

level of vacuum can be set by using the gauge locat-

ed on the top of the unit near the handle. To accu-

rately read the gauge, block the patient end of the

hose or cap off the collection bottle and allow the

gauge to reach a stable vacuum reading.

NOTE–Gauge is for reference only. If the unit

sustains a severe drop, validity of the gauge must

be checked.

Suction at the patient is automatically obstructed

when liquid level reaches the float shut-off located

on the underside of the collection bottle lid.

NOTE–Always transport unit with vacuum adjust

knob rotated fully clockwise in case unit is dropped.

CAUTION–When automatic float shut-off is

activated, contents of the collection bottle

should be emptied. Further suctioning could

cause damage to the vacuum pump.

CAUTION–Should fluid be aspirated back into

the unit, equipment provider servicing is

necessary as possible vacuum pump damage

may result.

Operación... (continuación)

ADVERTENCIA–Si la unidad no recibe una

fuente de corriente externa o si la batería no

se recarga inmediatamente, la luz indicadora

de batería baja permaneceráencendida y el

funcionamiento de la unidad se reducirárápi-

damente. Cambie a otra fuente de corriente

inmediatamente para evitar que se interrumpa

el proceso de succión.

Ajuste el nivel de vacío de 80 a 550 mm Hg girando

la perilla reguladora de vacío ubicada a un costado

de la unidad (en sentido de las manecillas del reloj

para aumentar el vacío y en sentido contrario de las

manecillas del reloj para disminuir el vacío). El nivel

deseado de vacío puede fijarse usando el manómetro

ubicado en la parte superior de la unidad cerca del

mango. Para leer precisamente el manómetro, blo-

quee el extremo de la manguera del paciente o tapa

de la botella recolectora y deje que el manómetro

alcance una lectura de vacío estable.

NOTA–El manómetro sólo se usa como referencia.

Si la unidad sufre una caída severa, se debe revis-

ar la validez del manómetro.

La succión en el paciente se detiene automática-

mente cuando el nivel del líquido alcanza el apagador

del flotador ubicado en el lado inferior de la tapa de

la botella recolectora.

NOTA–Cuando vaya a transportar la unidad gire por

completo la perilla de ajuste de vacío en sentido de

las manecillas del reloj por si la unidad se cae.

PRECAUCION–Cuando se activa el apagador del

flotador automático, debe vaciarse el contenido

de la botella recolectora. Una succión adicional

podría hacer daño a la bomba de vacío.

PRECAUCION–Si se aspirara el fluido de regre-

so en la unidad sería necesario que el provee-

dor del equipo le diera servicio ya que la

bomba podría dañarse.

Mode d'emploi... (suite)

le commutateur d'alimentation situésur le côtéde

l'unité. Le voyant d'alimentation (situésur le haut de

l'unité) indiquera la source d'alimentation utilisée en

restant continuellement allumélorsque l'alimentation

externe est connectée.

AVERTISSEMENT–Si l'uniténe reçoit pas de

source d'alimentation externe ou si la batterie

n'est pas immédiatement rechargée, le voyant

de batterie déchargée restera alluméet la per-

formance de l'unitédiminuera rapidement.

Passer immédiatement àune autre source d'ali-

mentation pour éviter toute interruption de

procédure d'aspiration.

Régler le niveau de dépression de 80 à550 mm Hg

en faisant tourner le bouton régulateur de dépression

qui se trouve sur le côtéde l'unité(dans le sens des

aiguilles d'une montre pour augmenter la dépression

et dans le sens contraire pour la diminuer). Pour

établir le niveau désiréde dépression, utiliser le vac-

uomètre situésur le haut de l'unitéprès de la

poignée. Pour lire avec exactitude le vacuomètre, blo-

quer l'extrémitédu tuyau du patient ou déboucher le

récipient collecteur et laisser le vacuomètre atteindre

un relevéde dépression stable.

REMARQUE–Le vacuomètre ne sert qu'àtitre

indicatif. Si l'unitésubit une baisse sévère, vérifi-

er la validitédu vacuomètre.

L'aspiration au niveau du patient est automatique-

ment obstruée lorsque le niveau liquide atteint la

soupape d'arrÍt du flotteur située sous le couvercle

du flacon de collection.

REMARQUE–Toujours transporter l'unitéavec le

bouton de réglage de dépression tournécomplète-

ment dans le sens des aiguilles d'une montre au

cas oùl'on ferait tomber l'unité.

ATTENTION–Lorsque la soupape d'arrêt du flot-

teur automatique est activée, il faut vider le

contenu du flacon de collection. Aspirer davan-

tage risquerait d'endommager la pompe à

dépression.

ATTENTION–Si le fluide était ré-aspirédans

l'unité, il faudrait faire réparer l'équipement

par le fournisseur étant donnéque la pompe à

dépression risquerait d'être éventuellement

endommagée.

Betrieb...(Fortsetzung)

Nach Wahl der Stromquelle schalten Sie das Gerät

“EIN”; unter Verwendung des Netzschalters an der

Seite des Gerätes. Die Stromanzeige (an der Oberseite

des Gerätes) zeigt an, welche Stromquelle verwendet

wird. Diese Anzeige leuchtet kontinuierlich, wenn

eine externe Stromquelle angeschlossen ist.

WARNUNG–Wenn das Gerät keine externe

Stromzufuhr empfängt oder die Batterie nicht

sofort wiederaufgeladen wird, leuchtet die

Anzeige für Batterie niedrig weiterhin auf, und

die Leistung des Gerätes fällt rasch ab.

Wechseln Sie sofort zu einer anderen

Stromquelle, um eine Unterbrechung des

Absaugvorgangs zu vermeiden.

Stellen Sie das Vakuumniveau am Gerät zwischen 80

und 550 mm Hg ein, unter Verwendung des

Vakuumreglers an der Seite des Gerätes (im

Uhrzeigersinn zur Erhöhung des Vakuums und gegen

den Uhrzeigersinn zur Verringerung des Vakuums).

Das gewünschte Vakuumniveau kann mit Hilfe des

Manometers an der Oberseite des Gerätes eingestellt

werden. Um das Manometer akkurat abzulesen, muß

das zum Patienten führende Ende des Schlauches

abgeklemmt oder die Sammelflasche verschlossen

werden, um eine stabile Vakuummessung am

Meßgerät zu gewährleisten.

HINWEIS–Das Manometer dient lediglich

Vergleichszwecken. Sollte das Gerät einen

beträchtlichen Leistungsabfall aufweisen, so muß

die Verläßlichkeit des Meßgeräts überprüft werden.

Das Absaugen am Patienten wird automatisch

geblockt, wenn das Flüssigkeitsniveau die

Schwimmerabsperrung an der Unterseite des Deckels

der Sammelflasche erreicht.

HINWEIS–Das Gerät immer mit dem Vakuumregler

vollständig im Uhrzeigersinn gedreht trans-

portieren, für den Fall, daßdas Gerät herunterfällt.

VORSICHT–Wenn die automatische

Schwimmerabsperrung aktiviert ist, mußder

Inhalt der Sammelflasche entleert werden.

Weiteres Absaugen könnte sonst die

Vakuumpumpe beschädigen.

VORSICHT–Sollte Flüssigkeit zurück in das

Gerät aspiriert werden, so mußdas Gerät von

Fachpersonal untersucht werden, da dies eine

Beschädigung der Vakuumpumpe zur Folge

haben kann.

English Español Français Deutsch

A-704

BATTERY CHARGING

On 7305P series, the units are equipped with a facto-

ry-installed rechargeable battery. The unit will have a

light for low battery and charge indication. On7305D

series, the units are not factory equipped with a

rechargeable battery; check with your equipment

provider to determine if your unit has been upgraded

with a rechargeable battery.

Once you've determined that your unit is equipped

with an internal rechargeable battery, connect the

unit to the proper AC power source using the AC

adapter. The green external power light shall be illu-

minated. The yellow charge indicator will be illumi-

nated while the battery is charging. Verify that this

illuminates when charging begins. As the charge

nears a full charge, the yellow LED may flash on and

off for several minutes. This is normal.

NOTE–A discharged battery will require 10-17

hours (depending on depth of discharge) of charg-

ing to reach a full capacity.

NOTE–Do not connect the AC power source to an

outlet controlled by a switch to ensure power is

supplied to unit at all times.

NOTE–A fully charged battery, on the 7305P series

will provide approximately 60 minutes of continu-

ous operation at a zero vacuum level (free flow).

NOTE–If unit is not in use for extended periods,

battery should be recharged every 6 months

minimum.

CAUTION–Discharging the battery completely

will shorten the life of the battery. Do not

operate the unit more than a few minutes if

the low battery indicator light is lit. Recharge

as soon as possible.

NOTE–When charging the battery, the battery

charging indicator light will remain lit. If your

unit does not hold a charge, please be sure the

model you are using has a battery installed prior

to returning it to your authorized Sunrise Medical

provider or to Sunrise Medical. Verify that the

charge light turns on when the external power is

applied with the switch in the “Off”position.

NOTE–Units equipped with an internal recharge-

able battery contain a sealed lead-acid battery

which must be recycled.

COMO CARGAR LA BATERIA

En los modelos de las series 7305P, las unidades

vienen equipadas con una batería recargable instala-

da en la fábrica. La unidad tendráuna luz para

indicar si la batería estábaja y si se estácargando.

En el modelo de la serie 7305D, las unidades no

vienen equipadas de fábrica con una batería recar-

gable; consulte con su proveedor de equipo para

determinar si su unidad se ha equipado con una

batería recargable.

Una vez que haya determinado si su unidad está

equipada con una batería interna recargable, conecte

la unidad a una fuente de corriente CA apropiada

usando un adaptador CA. La luz verde de corriente

externa se encenderá. El indicador amarillo de carga

se encenderácuando la batería se estécargando.

Verifique que este indicador se enciende cuando

comience a cargarse. Cuando la carga sea casi com-

pleta, la luz amarilla destellaráintermitentemente

durante varios minutos. Esto es normal.

NOTA–Una batería descargada requeriráde 10 a

17 horas (dependiendo del grado de descarga) de

carga par alcanzar una capacidad completa.

NOTA–No conecte la fuente de corriente CA a un

tomacorriente controlado por un interruptor para

asegurar que la corriente se suministra a la

unidad en todo momento.

NOTA–Una batería completamente cargada, en el

modelo de la serie 7305P proporcionaráaproxi-

madamente 60 minutos de operación continua al

nivel de vacío cero (sin flujo).

NOTA–Si la unidad no se usa por períodos exten-

didos, deberárecargarse la batería cada 6 meses

como mínimo.

PRECAUCION–El descargar la batería por com-

pleto acortarála vida de la misma. No opere la

unidad más de pocos minutos si la luz indi-

cadora de batería baja estáencendida. Recargue

la batería tan pronto como sea posible.

NOTA–Cuando cargue la batería, la luz indicadora

de cargado de batería permaneceráencendida. Si

su unidad no mantiene una carga, por favor

asegúrese que el modelo que estáusando tenga

una batería instalada antes de regresarla a su

proveedor autorizado de Sunrise Medical o a

Sunrise Medical. Verifique que la luz de cargado

se enciende cuando aplica corriente externa con

el interruptor en posición “Off”.

NOTA–Las unidades equipadas con una batería

interna recargable contienen una batería de plomo

ácido sellada que se debe reciclar.

POUR CHARGER LA BATTERIE

Sur les Séries 7305P, les unités sont équipées d'une

batterie rechargeable installée en usine. L'unitésera

munie d'un voyant indiquant une batterie déchargée

et le niveau de charge. Sur la Série 7305D, les unités

ne sont pas équipées en usine d'une batterie

rechargeable ; vérifier avec son fournisseur

d'équipement pour savoir si l'unitéa étémise à

niveau avec une batterie rechargeable.

Après avoir déterminési l'unitéest équipée d'une

batterie rechargeable interne, connecter l'unitéàla

source d'alimentation CA appropriée en utilisant

l'adaptateur CA. Le voyant vert d'alimentation

externe devra s'allumer. Le voyant de charge jaune

s'allumera pendant la charge de la batterie. Vérifier

que ce voyant s'allume lorsque la charge commence.

Lorsque la charge est presque complète, il est normal

que le voyant DEL clignote quelques minutes.

REMARQUE–Une batterie déchargée nécessitera

entre 10 et 17 heures (selon la profondeur de

décharge) de charge pour atteindre une pleine

capacité.

REMARQUE–Ne pas connecter la source d'alimen-

tation CA àune prise contrôlée par un commuta-

teur pour s'assurer que l'unitéest sous tension à

tout moment.

REMARQUE–Une batterie complètement chargée,

sur la Série 7305P, fournira environ 60 minutes de

fonctionnement continu, àun niveau de zéro

dépression (écoulement libre).

REMARQUE–Si l'unitén'est pas utilisée pendant

des périodes prolongées, la batterie devrait être

rechargée au moins tous les 6 mois.

ATTENTION–Décharger complètement la bat-

terie raccourcira la durée de vie de la batterie.

Ne pas faire fonctionner l'unitépendant plus

de quelques minutes si le voyant de batterie

déchargée est allumé. Recharger la batterie

aussi rapidement que possible.

REMARQUE–Lors de la charge de la batterie, le

voyant de charge de batterie restera allumé. Si l'u-

niténe tient pas la charge, vérifier que le modèle

utiliséest bien équipéd'une batterie avant de le

retourner au fournisseur agréé Sunrise Medical ou

àSunrise Medical. Vérifier que le voyant de charge

s'allume lorsque l'alimentation externe est

appliquée avec le commutateur en position “Arrêt”.

REMARQUE–Les unités équipées d'une batterie

rechargeable interne contiennent une batterie au

plomb étanche qui doit être recyclée.

AUFLADEN DER BATTERIE

Die Geräte der Serie 7305P sind ab Werk mit einer

wiederaufladbaren Batterie ausgestattet. Das Gerät

verfügt über eine Anzeige für niedrigen Batteriestand

sowie über eine Anzeige für Batterieladung. Die

Geräte der Serie 7305D sind nicht ab Werk mit einer

wiederaufladbaren Batterie ausgestattet. Wenden Sie

sich an Ihren Fachhändler, um herauszufinden, ob Ihr

Gerät nachträglich mit einer wiederaufladbaren

Batterie ausgestattet wurde.

Wenn Sie sicher sind, daßIhr Gerät mit einer wieder-

aufladbaren Batterie ausgestattet ist, schließen Sie

das Gerät unter Verwendung des Wechselstromadapters

an die Steckdose an. Das grüne Licht, das externe

Stromzufuhr anzeigt, leuchtet auf. Die gelbe

Batterieladeanzeige leuchtet auf, während die Batterie

wiederaufgeladen wird. Vergewissern Sie sich, daß

diese Anzeige aufleuchtet, wenn Sie mit dem

Wiederaufladen beginnen. Wenn das Aufladen fast

abgeschlossen ist, kann es sein, dass die gelbe LED-

Anzeige für einige Minuten blinkt. Dies ist normal.

HINWEIS–Eine entladene Batterie muß10-17

Stunden (abhängig davon, wie weit die Batterie

entladen ist) wiederaufgeladen werden, um volle

Leistung zu erreichen.

HINWEIS–Schließen Sie die Wechselstromführung

nicht an eine mit einem Schalter ausgestattete

Steckdose an, um sicherzustellen, daßdas Gerät

zu allen Zeiten mit Strom versorgt wird.

HINWEIS–Eine vollständig aufgeladene Batterie

erlaubt bei Geräten der Serie 7305P etwa 60

Minuten ununterbrochenen Betrieb bei

Vakuumniveau Null (freier Fluß).

HINWEIS–Wenn das Gerät für längere Zeit nicht

benutzt wird, so mußdie Batterie mindestens alle

6 Monate wiederaufgeladen werden.

VORSICHT–Vollständiges Entladen der Batterie

verkürzt die Lebensdauer der Batterie.

Betreiben Sie das Gerät nicht länger als einige

Minuten, wenn die gelbe Anzeige für niedrigen

Batteriestand aufleuchtet. Laden Sie die

Batterie sobald wie möglich auf.

HINWEIS–Während die Batterie wiederaufgeladen

wird, leuchtet die Batterieladeanzeige kontinuier-

lich. Wenn Ihr Gerät auf das Wiederaufladen nicht

ansprechen sollte, vergewissern Sie sich bitte, daß

Ihr Gerät eine Batterie enthält, bevor Sie das Gerät

an Ihren Sunrise Medical-Vertragshändler oder an

Sunrise Medical zurücksenden. Vergewissern Sie

sich, daßdie Batterieladeanzeige aufleuchtet,

wenn die externe Stromzufuhr hergestellt wird und

der Schalter sich in der “AUS”-Position befindet.

HINWEIS–Geräte, die mit einer integrierten

wiederaufladbaren Batterie ausgestattet sind,

enthalten eine versiegelte Bleibatterie, die recy-

cled werden muß.

A-704

English Español Français Deutsch 13

CLEANING INSTRUCTIONS

Collection Bottle:

1. Shut off unit using power switch and allow vacu-

um to drop. Disconnect power source from the DC

input receptacle on the unit.

2. With the collection bottle still in the holder,

remove the lid. The bottle can now be taken out

of the holder to be emptied.

NOTE–Collection bottle should be emptied after

each use.

3. Collection bottle should be thoroughly cleaned

after each use by one of the following three

methods:

All Models:

Wash in a hot water/dishwashing detergent solution

and rinse with clean, hot tap water. Then wash in

one part vinegar to three parts hot water solution.

Rinse with hot tap water and air dry.

Permanent Bottle only:

Wash with rubbing alcohol and air dry.

Permanent Bottle only:

Wash with a commercial (bacterial-germicidal) disin-

fectant, follow disinfectant manufacturer's recom-

mended instructions and dilution rates carefully.

Unit and Collection Lid:

1. With the power switch in the “Off”position, dis-

connect the DeVilbiss Suction Unit from all exter-

nal power sources.

2. Wipe the housing and lid with a clean cloth and

any commercial (bacterial-germicidal) disinfec-

tant.

CAUTION–Do not submerge in water as this

will result in damage to the vacuum pump.

Tubing:

1. Disconnect the tubing from the unit.

2. Tubing should be rinsed thoroughly after every

use by running hot tap water through it followed

by a solution of one part vinegar to three parts

hot water.

3. Rinse with hot tap water and air dry.

4. Keep the outer surface of the tubing clean by

wiping with a clean, damp cloth.

INSTRUCCIONES DE LIMPIEZA

Botella Recolectora:

1. Apague la unidad por medio del interruptor de

corriente y deje que el vacío disminuya.

Desconecte la fuente de corriente del receptáculo

de entrada CC de la unidad.

2. Con la botella recolectora aún en el soporte, quite

la tapa. La botella puede ahora quitarse del

soporte para vaciarse.

NOTA–La botella recolectora debe vaciarse

después de cada uso.

3. La botella recolectora debe limpiarse bien después

de cada uso por medio de uno de los tres métodos

siguientes:

Todos los Modelos:

Lave con una solución de agua caliente y detergente

lavaplatos y enjuague con agua limpia y caliente del

grifo. Luego lave con una solución de una parte de

vinagre y tres partes de agua caliente. Enjuague con

agua caliente del grifo y deje secar al aire.

Sólo las Botellas Fijas:

Lave con alcohol y deje secar al aire.

Sólo las Botellas Fijas:

Lave con un desinfectante (germicida-bacteriano)

comercial, siga cuidadosamente las instrucciones y

las proporciones de disolución recomendadas por el

fabricante del desinfectante.

Unidad y Tapa de la Botella Recolectora:

1. Con el interruptor de corriente en la posición

“Off”, desconecte la Unidad de Succión de

DeVilbiss de fuentes de corriente externas.

2. Limpie la caja y la tapa con un paño limpio y un

desinfectante (germicida-bacteriano) comercial.

PRECAUCION–No sumerja en agua ya que esto

dañaría la bomba de vacío.

Conductos:

1. Desconecte el conducto de la unidad.

2. Se debe enjuagar bien el conducto después de

cada uso haciéndole pasar agua caliente del grifo

seguido de una solución de una parte de vinagre

con tres partes de agua caliente.

3. Enjuague con agua caliente del grifo y deje secar

al aire.

4. Mantenga la superficie exterior del conducto

limpia usando un paño limpio y humedecido.

INSTRUCTIONS DE NETTOYAGE

Flacon collecteur :

1. Eteindre l'unitéen utilisant le commutateur d'ali-

mentation et laisser la dépression baisser.

Déconnecter la source d'alimentation de la prise

multiple d'entrée CC sur l'unité.

2. Le flacon collecteur étant toujours dans le sup-

port, retirer le couvercle. On peut maintenant

retirer le flacon du support pour le vider.

REMARQUE–Vider le flacon collecteur après

chaque utilisation.

3. Bien nettoyer le flacon collecteur après chaque

utilisation en procédant d'une des trois façons

suivantes :

Tous les modèles :

Laver dans une solution d'eau chaude et de détergent

pour vaisselle et rincer àl'eau claire chaude. Laver

ensuite dans une solution àun volume de vinaigre et

trois volumes d'eau chaude. Rincer àl'eau chaude du

robinet et laisser sécher àl'air libre.

Flacon permanent uniquement :

Laver àl'alcool isopropylique et laisser sécher àl'air

libre.

Flacon permanent uniquement :

Laver avec un désinfectant commercial (bactérien-

germicide), suivre les instructions recommandées du

fabricant du désinfectant et les taux de dilution avec

attention.

Unitéet couvercle de collection :

1. Le commutateur d'alimentation en position

“Arrêt”, déconnecter l'unitéd'aspiration DeVilbiss

de toutes les sources d'alimentation externes.

2. Essuyer le boîtier et le couvercle avec un chiffon

propre et n'importe quel désinfectant commercial

(bactérien-germicide).

ATTENTION–Ne pas submerger l'unitédans

l'eau car ceci risquerait d'endommager la

pompe àdépression.

Tubulure:

1. Débrancher la tubulure de l'unité.

2. Bien rincer la tubulure après chaque utilisation

sous l'eau chaude du robinet et la passer ensuite

dans une solution àun volume de vinaigre et trois

volumes d'eau.

3. Rincer àl'eau chaude du robinet et laisser sécher

àl'air libre.

4. Conserver la surface extérieure de la tubulure pro-

pre en essuyant avec un chiffon propre et humide.

REINIGUNGSHINWEISE

Sammelflasche:

1. Schalten Sie das Gerät aus, indem Sie den

Netzschalter betätigen und das Vakuum abfallen

lassen. Trennen Sie die Stromzufuhr vom

Gleichstromeingang am Gerät.

2. Nehmen Sie den Deckel der Sammelflasche ab,

während sich diese noch im Halter befindet. Die

Flasche kann nun aus dem Halter genommen und

entleert werden.

HINWEIS–Die Sammelflasche sollte nach jeder

Verwendung geleert werden.

3. Die Sammelflasche sollte nach jeder Verwendung

auf eine der folgenden drei Arten gereinigt werden:

Alle Modelle:

Waschen Sie die Flasche in heißem Wasser mit

Geschirrspülmittel, und spülen Sie sie mit heißem

Leitungswasser. Waschen Sie die Flasche dann mit

einer Lösung von einem Teil Essig zu drei Teilen

heißem Wasser. Mit heißem Leitungswasser spülen

und an der Luft trocknen lassen.

Nur permanente Flasche:

Mit Reinigungsalkohol waschen und an der Luft trock-

nen lassen.

Nur permanente Flasche:

Mit einem kommerziellen (antibakteriellen/keimtöten-

den) Desinfektionsmittel waschen, wobei die Angaben

des Herstellers, was die Verdünnungsangaben betrifft,

genau befolgt werden müssen.

Gerät und Sammeldeckel:

1. Mit dem Netzschalter in “AUS”-Position trennen

Sie das DeVilbiss Absauggerät von allen externen

Stromquellen.

2. Wischen Sie das Gehäuse und den Deckel mit

einem sauberen Tuch und einem kommerziellen

(antibakteriellen/keimtötenden)

Desinfektionsmittel ab.

VORSICHT–Nicht in Wasser eintauchen, da dies

zu Beschädigungen der Vakuumpumpe führt.

Schläuche:

1. Entfernen Sie die Schläuche vom Gerät.

2. Die Schläuche müssen nach jeder Benutzung

sorgfältig gespült werden, indem zuerst heißes

Leitungswasser und dann eine Lösung von einem

Teil Essig und drei Teilen Wasser durch die

Schläuche gespült wird.

3. Mit heißem Leitungswasser ausspülen und an der

Luft trocknen lassen.

4. Halten Sie die äußeren Oberflächen der Schläuche

sauber, indem Sie diese mit einem sauberen

feuchten Tuch abwischen.

English Español

A-704

MAINTENANCE

Inspect suction tubing and collection bottle for leaks, cracks, etc. before each use.

DANGER - Electric shock hazard. Do not attempt to open or remove cabinet, there are no user-

serviceable internal components. If service is required, return unit to a qualified Sunrise Medical

provider or an authorized service center. Opening or tampering with the unit will void warranty.

Filter Changing:

1. Change bacteria filter if overflow occurs or every two months, whichever comes first.

2. Remove filter by disconnecting it from suction unit and lid assembly.

3. Replace with a clean DeVilbiss bacteria filter (7305D-608 12/pack) and remount to suction unit and lid.

Additional filters may be purchased from your authorized Sunrise Medical provider.

NOTE–Do not substitute any other material for this bacteria filter. Substitution may lead to

contamination or poor performance; use only DeVilbiss®filters.

TROUBLESHOOTING

NOTE–Your DeVilbiss Suction Unit contains no user-serviceable parts. If you believe your unit is not

working properly, BEFORE YOU RETURN IT TO THE HOME MEDICAL EQUIPMENT PROVIDER WHERE YOU PUR-

CHASED IT OR TO Sunrise Medical, please take a few moments to check for these possible causes:

MANTENIMIENTO

Antes de cada uso revise que el conducto de succión y la botella recolectora no tengan fugas, cuarteaduras, etc.

PELIGRO- Riesgo de descargas eléctricas. No trate de abrir ni quitar la cubierta, no tiene com-

ponentes que requieran servicio por parte del usuario. Si se requiere servicio, regrese la unidad a un

proveedor calificado Sunrise Medical o a un centro de servicio autorizado. El abrir o alterar la unidad

invalidarála garantía.

Como Cambiar el Filtro:

1. Cambie el filtro bacteriano si ocurre desbordamiento o cada dos meses, lo que ocurra primero.

2. Quite el filtro desconectándolo del ensamblaje de la unidad de succión y la tapa.

3. Coloque un filtro bacteriano limpio de DeVilbiss (7305-608, paquete de 12) y vuelva a colocar la unidad de

succión y la tapa. Puede comprar filtros adicionales de su proveedor autorizado de Sunrise Medical.

NOTA–No sustituya con ningún otro material este filtro bacteriano. La sustitución puede hacer que la

unidad se contamine o funcione deficientemente; utilice únicamente los filtros DeVilbiss®.

GUÍA DE DETECCIÓN Y SOLUCIÓN DE PROBLEMAS

NOTA–Su Unidad de Succión de DeVilbiss no tiene componentes que requieran servicio por parte del

usuario. Si cree que su unidad no estáfuncionando apropiadamente, ANTES DE REGRESARLA AL PROVEEDOR

DEL EQUIPO MEDICO PARA EL HOGAR DONDE LA COMPRO O A SUNRISE MEDICAL, por favor sírvase tomar un

momento para revisar estas posibles causas:

Problem

Unit does not turn on.

(Green external power indicator

should be illuminated when

power is applied.)

Pump runs,

but no vacuum.

Low vacuum.

Battery will not hold a charge.

(Charge indicator should be

illuminated if battery is con-

nected during charge mode.)

Action

1. Check power sources and connections.

2. Ensure wall outlet is live by plugging in a lamp.

3. If running from an internal battery, ensure that your unit has a

battery installed.

4. If battery is installed, check that it is fully charged.

1. Check that all tubing is connected properly.

2. Check tubing connections for breaks or leaks.

3. Ensure that flow shut-off is not acitvated.

4. Check for leaks or cracks in bottle assembly.

1. Use vacuum adjustment knob to increase vacuum level.

2. Check system for leaks.

3. Push vacuum adjustment knob and then release.

1. Ensure that unit is equipped with an internal battery by contacting

you Sunrise Medical equipment provider.

2. Verify that charge light turns on.

3. Check electrical connections during charging.

4. Ensure wall outlet is live by plugging in a lamp.

Problema

La unidad no se enciende.

(el indicador verde de corriente

externa debe encenderse cuan-

do se aplica la corriente.)

La bomba funciona,

pero no hace vacío.

Vacío bajo.

La batería no almacena carga.

(debe encenderse el indicador

de cargado si la batería está

conectada durante el modo de

cargado.)

Acción

1. Revise las fuentes de corriente y las conexiones.

2. Asegúrese que el tomacorriente de pared tiene corriente conectando

una lámpara.

3. Si estáfuncionando por medio de una batería interna, asegúrese que

su unidad la tiene instalada.

4. Si la batería estáinstalada, revise que estécompletamente cargada.

1. Revise que todos los conductos estén conectados apropiadamente.

2. Revise que las conexiones de los conductos no tengan fugas ni estén

dobladas.

3. Asegúrese que el apagador del flotador no estéactivado.

4. Revise que el ensamblaje de la botella no tenga fugas ni cuarteaduras.

1. Utilice la perilla de ajuste de vacío para aumentar el nivel de vacío.

2. Revise que el sistema no tenga fugas.

3. Oprima la perilla de ajuste de vacío y luego suéltela.

1. Asegúrese que la unidad estéequipada con una batería interna pre-

guntándole a su proveedor de equipo Sunrise Medical.

2. Verifique que se encienda la luz de cargado.

3. Revise las conexiones eléctricas durante el cargado.

4. Asegúrese que el tomacorriente de pared tiene corriente conectando

una lámpara.

WARTUNG

Überprüfen Sie die Saugschläuche und die Sammelflaschen vor jeder Benutzung auf Undichtigkeiten, Risse, usw.

GEFAHR–Gefahr eines elektrischen Schlags. Versuchen Sie nicht, das Gehäuse zu öffnen oder

zu entfernen. Es befinden sich keine Teile im Inneren des Gehäuses, die vom Benutzer selbst

gewartet werden könnten. Wenn Wartungsarbeiten nötig sein sollten, so mußdas Gerät an einen

qualifizierten Sunrise Medical Fachhändler oder ein autorisiertes Servicezentrum geschickt werden.

Das Öffnen oder Manipulieren des Geräts führt zum Erlöschen der Garantie.

Filterwechsel:

1. Der Bakterienfilter mußbei Überfließen oder aber alle zwei Monate gewechselt werden, abhängig davon,

was zuerst eintritt.

2. Entfernen Sie den Filter, indem Sie diesen vom Absauggerät und dem Deckel trennen.

3. Ersetzen Sie den Filter mit einem sauberen DeVilbiss Bakterienfilter (7305D-608, 12 pro Packung), und

bringen Sie den Filter erneut am Absauggerät und Deckel an. Zusätzliche Filter können von Ihrem

autorisierten Sunrise Medical-Händler bezogen werden.

HINWEIS–Keinesfalls den Bakterienfilter durch andere Materialien ersetzen. Ein solches Ersetzen kann zu

Kontaminierung oder schlechter Leistung führen. Ausschließlich DeVilbiss®-Filter verwenden.

FEHLERSUCHE

HINWEIS–Ihr DeVilbiss Absauggerät enthält keine Teile, die vom Benutzer selbst gewartet werden können.

Wenn Sie der Meinung sind, daßIhr Gerät nicht ordnungsgemäß funktionieren, nehmen Sie sich bitte die

Zeit, folgende mögliche Ursachen zu untersuchen, BEVOR SIE DAS GERÄT AN IHREN HÄNDLER, VON DEM SIE

DAS GERÄT BEZOGEN HABEN, ODER AN SUNRISE MEDICAL ZURÜCKSENDEN:

MAINTENANCE

Inspecter la tubulure d'aspiration et le flacon de collection pour voir s'il y a des fuites, des fissures, etc. avant

chaque utilisation.

DANGER - Risque d'électrocution. Ne pas essayer d'ouvrir ou de déposer l'armoire, il ne s'y trou-

ve aucun élément réparable par l'utilisateur. Pour toute réparation, retourner l'unitéàun fournisseur

qualifiéSunrise Medical ou àun centre de service agréé. Ouvrir ou altérer l'unitéannulera la garantie.

Changement de filtre :

1. Changer le filtre bactérien en cas de trop-plein ou tous les deux mois, le premier des deux prévalant.

2. Retirer le filtre en le déconnectant de l'ensemble unitéd'aspiration et couvercle.

3. Remplacer avec un filtre bactérien propre DeVilbiss (7305D-608 12/paquet) et remonter l'unitéd'aspiration

et le couvercle. On peut acheter des filtres supplémentaires auprès d'un fournisseur agréé Sunrise Medical.

REMARQUE–Ne pas substituer d'autre matériau àce filtre bactérien. Toute substitution risque d'entraîner

une contamination ou une performance médiocre; utiliser uniquement des filtres DeVilbiss®.

DÉPANNAGE

REMARQUE–Cette unitéd'aspiration DeVilbiss ne contient aucune pièce réparable. Si l'unitésemble mal

fonctionner, AVANT DE LA RETOURNER AU FOURNISSEUR D'EQUIPEMENT MEDICAL A DOMICILE AUPRES

DUQUEL L'UNITE A ETE ACHETEE OU A Sunrise Medical, prendre quelques minutes pour vérifier ces causes

éventuelles:

A-704

Français Deutsch 15

Problème

L'uniténe se met pas en

marche.

(Le voyant vert d'alimentation

externe doit s'allumer quand

l'unitéest sous tension.)

La pompe tourne, mais il n'y a

pas de dépression.

Dépression faible.

La batterie ne tient pas la

charge.

(Le voyant de charge doit être

allumési la batterie est

branchée en mode de charge.)

Action

1. Vérifier les sources d'alimentation et les connexions.

2. Veiller àce que la prise murale soit sous tension en branchant une lampe.

3. Si l'unitéfonctionne sur une batterie interne, veiller àce que l'unitésoit

munie d'une batterie.

4. Si la batterie est installée, vérifier que celle-ci est complètement chargée.

1. Vérifier que l'ensemble de la tubulure est correctement branché.

2. Vérifier que les connexions de tubulure ne comportent ni fuites ni

pincements.

3. Veiller àce que la soupape d'arrêt du flotteur ne soit pas activée.

4. Vérifier qu'il n'y a pas de fuites dans l'ensemble flacon.

1. Utiliser le bouton de réglage de dépression pour augmenter le niveau de

dépression.

2. Vérifier le système pour voir s'il y a des fuites.

3. Appuyer sur le bouton de réglage de dépression et le relâcher.

1. Veiller àce que l'unitésoit équipée d'une batterie interne en contactant

le fournisseur d'équipement Sunrise Medical.

2. Vérifier que le voyant de charge s'allume.

3. Vérifier toutes les connexions électriques durant la charge.

4. Veiller àce que la prise murale soit sous tension en branchant une lampe.

Problem

Gerät läbt sich nicht einschal-

ten. (Grüne Anzeige für externe

Stromzufuhr sollte aufleuchten,

wenn Strom zugeführt wird.)

Pumpe läuft, aber kein

Vakuum.

Geringes Vakuum

Batterie wird nicht aufgeladen.

(Batterieladeanzeige sollte

aufleuchten, wenn die Batterie

während des Aufladevorgangs

angeschlossen ist.)

Maßnahmen

1. Stromquelle und Anschlüsse überprüfen.

2. Überprüfen Sie, ob die Steckdose funktioniert, indem Sie eine Lampe

anschließen.

3. Bei Batteriebetrieb: Vergewissern Sie sich, daßeine Batterie in Ihrem

Gerät installiert ist.

4. Wenn eine Batterie installiert ist, vergewissen Sie sich, daßdiese

vollständig aufgeladen ist.

1. Vergewissern Sie sich, daßalle Schläuche ordnungsgemäß angeschlossen

sind.

2. Überprüfen Sie die Schlauchanschlüsse auf Lecks oder Knicke.

3. Vergewissern Sie, daßdie Absperrung nicht aktiviert ist.

4. Überprüfen Sie die Behälterbaugruppe auf Lecks und Risse.

1. Verwenden Sie den Vakuumregler, um das Vakuum zu erhöhen.

2. Überprüfen Sie das System auf Lecks.

3. Drücken Sie auf den Vakuumregler, und lassen Sie ihn dann los.

1. Vergewissern Sie sich, daßdas Gerät mit einer integrierten Batterie

ausgestattet ist. Bei Fragen wenden sie sich bitte an ihren zuständigen

Fachhändler.

2. Vergewissern Sie sich, daßdie Batterieladeanzeige aufleuchtet.

3. Überprüfen Sie die elektischen Anschlüsse während des Aufladevorgangs.

4. Vergewissern Sie sich, daßdie Steckdose funktioniert, indem Sie eine

Lampe anschließen.

ESPECIFICACIONES/CLASIFICACIONES

Tamaño.........................................................................................................................H x A x P pulg. (cm)

Series 7305P y 7305D .................................................................................9.0 x 7.0 x 8.0 (22.9 x 17.8 x 20.3)

Peso ................................................................................................................................................lb. (kg)

Serie 7305D .....................................................................................................................................3.8 (1.7)

Serie 7305P .....................................................................................................................................6.3 (2.9)

Requerimientos Eléctricos Externos - Vea la Matriz del Modelo 7305 en la página 6

Batería Recargable Interna

Series 7305P ....................................................................................................................Equipada de Fábrica

Serie 7305D ............................................................No Equipada de Fábrica (opción de instalación por proveedor)

Rango de Vacío

7305P y D.............................................................................................................................80 a 550 mm Hg

Flujo de Aire @ entrada de la bomba: 27 LPM (flujo libre) típico (puede ser menor cuando se opera con la batería

interna)

Capacidad de Colección de Botella

Series 7305 D y P..........................................................................................................800 ml (cc) Desechable

Series 7305 D y P - Opcional .......................................................................................1,200 ml (cc) Reutilizable

Rango de Temperatura de Operación..........................................................................32°F (0°C) - 104°F (40°C)

Humedad Relativa de Operación..............................................................................................................0-95%

Presión Atmosférica de Operación...............................................................10.2 Psi (70 kPA) - 15.4 Psi (106 kPA)

Rango de Temperatura de Almacenamiento y Transporte, Series 7305D y P...................-40°F (-40°C) - 158°F (70°C)

Humedad Relativa de Almacenamiento y Transporte...................................................................................0-95%

Presión Atmosférica de Almacenamiento y Transporte......................................7.3 Psi (50 kPA) - 15.4 Psi (106 kPA)

Garantía

Series 7305P ....................................................Dos años limitada, excluyendo baterìa interna y botella recolectora

Serie 7305D .............................................................................Dos años limitada, excluyendo botella recolectora

Batería Interna ...................................................................................................................................90 días

Clasificación del Equipo

Con respecto a la protección contra descargas eléctricas ...........................................Clase I y con corriente interna

Grado de protección contra descargas eléctricas ............................................................................Equipo Tipo BF

Grado de protección contra el ingreso de líquidos .......................................IPX2 y suministro de corriente ordinario

Modo de Operación..........................................Operación Intermitente: 30 minutos encendida, 30 minutos apagada

El equipo no es adecuado para usarse en presencia de mezclas de anestésicos inflamables y aire u óxido nitrosos

Clasificación ISO

Sólo para la Serie 7305P - Equipo médico de succión eléctrico es para uso en el sitio y transporte en conformidad con

ISO 100179-1 : 1991

Alto Flujo / Alto Vacío

Series 7305D - El equipo médico de succión eléctrico no es para uso en transporte en conformidad con ISO 100179-1

: 1991

Sunrise Medical suministrar los diagramas de circuitos, listas de partes, etc., cuando se los soliciten.

Aprobaciones

Series 7305D y 7305P CAN/CSA-C22.2

NO. 601.1-M90

UL 2601.1, CE

EN 606 01-1-2

7305P cumple RTCA/D-160DS

DO-160D - sección 20 Categoría U

DO-160D - sección 21 Categoría L

Sólo para operación con batería

Uso de tubería de aire

SPECIFICATIONS/CLASSIFICATIONS

Size...............................................................................................................................................................H x W x D inches (cm)

7305P & 7305D Series...................................................................................9.0 x 7.0 x 8.0 (22.9 x 17.8 x 20.3)

Weight..............................................................................................................................................lb. (kg)

7305D Series.....................................................................................................................................3.8 (1.7)

7305P Series.....................................................................................................................................6.3 (2.9)

Electrical Requirements - See 7305 Model Matrix on page 6

Internal Rechargeable Battery

7305P Series..........................................................................................................................Factory Equipped

7305D Series ..............................................................................Not Factory Equipped (provider-installed option)

Vacuum Range

7305P & 7305D Series............................................................................................................80 to 550 mm Hg

Air Flow @ pump inlet: 27 LPM (free flow) typical (may be less when running from internal battery)

Collection Bottle Capacity

7305 D & P Series ..........................................................................................................800 ml (cc) Disposable

7305 D & P Series - Optional ...........................................................................................1,200 ml (cc) Reusable

Operating Temperature Range......................................................................................32°F (0°C) - 104°F (40°C)

Operating Relative Humidity ...................................................................................................................0-95%

Operating Atmospheric Pressure ..................................................................10.2 Psi (70 kPA) - 15.4 Psi (106 kPA)

Storage & Transport Temperature Range, 7305D & P Series ..........................................-40°F (-40°C) - 158°F (70°C)

Storage & Transport Relative Humidity .....................................................................................................0-95%

Storage & Transport Atmospheric Pressure......................................................7.3 Psi (50 kPA) - 15.4 Psi (106 kPA)

Warranty

7305P Series......................................................Two-years limited, excluding internal battery and collection bottle

7305D Series ..................................................................................Two-years limited, excluding collection bottle

Internal Battery....................................................................................................................................90-day

Equipment Classifications

With respect to protection from electric shock..........................................................Class I and internally powered

Degree of protection against electric shock..........................................................................Type BF Applied Parts

Degree of protection against ingress of liquids .......................................................IPX2 and ordinary power supply

Mode of Operation ..............................................................Intermittent Operation: 30 minutes on, 30 minutes off

Equipment not suitable for use in the presence of a flammable anaesthetic mixture with air or nitrous oxide.

ISO Classification

7305P Series only - Electrically powered medical suction equipment for field and transport use according to ISO

10079-1 : 1991

High Flow/High Vacuum

7305D Series - Electrically powered medical suction equipment for non-transport use according to ISO 10079-1 : 1991

Sunrise Medical will make available on request circuit diagrams, parts lists, etc.

Approvals

7305D, & 7305P Series CAN/CSA-C22.2

No. 601.1-M90

UL 2601-1, CE

EN 606 01-1-2

7305P meets RTCA/D-160D

DO-160D - section 20 Category U

DO-160D - section 21 Category L

For battery operation only

Airline use

English Español

A-704

TECHNISCHE DATEN/KLASSIFIKATION

Größe.........................................................................................................................................H x B x T Zoll (cm)

Serie 7305P und 7305D ...........................................................................................9,0 x 7,0 x 8,0 (22,9 x 17,8 x 20,3)

Gewicht..................................................................................................................................................Pfund (Kg)

Serie 7305D ................................................................................................................................................3,8 (1,7)

Serie 7305P.................................................................................................................................................6,3 (2,9)

Elektrische Anforderungen - Siehe Tafel für Modell 7305 auf Seite 6

Integrierte wiederaufladbare Batterie

Serie 7305P..................................................................................................................................................Ab Werk

Serie 7305D.......................................................................Nicht ab Werk (Option der Installation durch den Fachhändler)

Vakuumbereich

Serie 7305P und 7305D....................................................................................................................80 bis 550 mm Hg

Luftdurchflußam Pumpeneingang: normalerweise 27 LPM (freier Fluß- u.U. geringer bei Batteriebetrieb)

Kapazität der Sammelflasche

Serie 7305 D und P...............................................................................................................800 ml (cc) Einwegflasche

Serie 7305 D und P - Option: ............................................................................1.200 ml (cc) Wiederverwendbare Flasche

Betriebstemperatur ..............................................................................................................32°F (0°C) - 104°F (40°C)

Relative Luftfeuchte für Betrieb .........................................................................................................................0-95%

Betriebsdruck......................................................................................................10,2 Psi (70 kPA) - 15,4 Psi (106 kPA)

Temperaturbereich für Lagerung und Transport, Serie 7305D und P..........................................-40°F (-40°C) - 158°F (70°C)

Relative Luftfeuchte für Lagerung und Transport ..................................................................................................0-95%

Luftdruck für Lagerung und Transport.......................................................................7,3 Psi (50 kPA) - 15,4 Psi (106 kPA)

Garantie

Serie 7305P ....................................................Zwei Jahre beschränkte Garantie, ausgenommen Batterie und Sammelflasche

Serie 7305D ......................................................................Zwei Jahre beschränkte Garantie, ausgenommen Sammelflasche

Integrierte Batterie ........................................................................................................................................90 Tage

Geräteklassifikation

Geräteklassifikation in bezug auf Elektroschock Verhütung: ....................................................Klasse 1 und interner Betrieb

Schutz vor Elektroschock ..................................................................................................................................Typ BF

Schutz vor Eindringen von Flüssigkeiten ......................................................................IPX2 und normale Stromversorgung

Betriebsweise ............................................................................Unterbrochener Betrieb: 30 Minuten ein, 30 Minuten aus

Das Gerät darf nicht in der Nähe brennbarer Mischungen von Narkosemitteln mit Luft oder Stickstoffoxid verwendet werden.

ISO-Klassifikation

Nur 7305P Serie A - Elektrisch betriebenes medizinisches Absauggerät für Feld- und Transporteinsatz nach ISO 10079-1 : 1991

Hohe Flußrate / Hohes Vakuum

Serie 7305D - Elektrisch betriebenes medizinisches Absauggerät, nicht für Transporteinsatz geeignet, nach ISO 10079-1 :

1991

Auf Anfrage sind Schaltdiagramme, Teilelisten, usw. von Sunrise Medical erhältlich.

Sicherheitsstandards

Serie 7305P und 7305DCAN/CSA-C22.2

No. 601.1-M90

UL 2601.1, CE

EN 606 01-1-2

7305P Folgenden mit RT CA/D-160D

DO-160D - Abschnitt 20 Kategorie U

DO-160D - Abschnitt 21 Kategorie L.

Nur für Batteriebetrieb

Für Verwendung im Flugzeug

SPÉCIFICATIONS/CLASSIFICATIONS

Taille...........................................................................................................................h x l x p cm (pouces)

Séries 7305P et 7305D.................................................................................22,9 x 17,8 x 20,3 (9,0 x 7,0 x 8,0)

Poids...............................................................................................................................................kg (lb.)

Série 7305D ....................................................................................................................................1,7 (3,8)

Série 7305P .....................................................................................................................................2,9 (6,3)

Electricité- Consulter le tableau Modèle 7305 figurant àla page 6

Batterie rechargeable interne

Série 7305P.....................................................................................................................Installation en usine

Série 7305D .................................................Pas d'installation en usine (installation en option par le fournisseur)

Plage de dépression

7305P et 7305D.....................................................................................................................80 à550 mm Hg

Débit d'air àl'orifice d'aspiration: 27 LPM (écoulement libre) type (peut être moindre lors du fonctionnement sur bat-

terie interne)

Capacitédes flacons collecteurs

Séries 7305 D & P ............................................................................................................800 ml (cc) jetables

Séries 7305 D & P - en option ....................................................................................1.200 ml (cc) Réutilisable

Plage de températures de fonctionnement...................................................................0°C (32°F) à40°C (104°F)

Humiditérelative opérationnelle..........................................................................................................0 à95%

Pression atmosphérique opérationnelle.......................................................70 kPA (10,2 Psi) à106 kPA (15,4 Psi)

Plage de températures d'entreposage et de transport, Série 7305D & P. .......................-40°C (-40°F) à70°C (158°F)

Humiditérelative d'entreposage et de transport .....................................................................................0 à95%

Pression atmosphérique d'entreposage et de transport....................................50 kPA (7,3 Psi) à106 kPA (15,4 Psi)

Garantie

Série 7305P ....................................Limitée de deux ans, àl'exclusion de la batterie interne et du flacon collecteur

Série 7305D.......................................................................Limitée de deux ans, àl'exclusion du flacon collecteur

Batterie interne.................................................................................................................................90 jours

Classifications de l'équipement

En ce qui concerne la protection contre tout risque d'électrocution ......................Classe I et sous tension intérieurement

Degréde protection contre tout risque d'électrocution ...............................................Pièces appliquées de type BF

Degréde protection contre l'entrée de liquides ........................................................IPX2 et alimentation ordinaire

Mode de fonctionnement ...................................Fonctionnement intermittent: 30 minutes marche, 30 minutes arrêt

Equipement ne peut s'utiliser en présence d'un mélange anesthésique inflammable avec de l'air ou d'oxyde nitreux

Classification ISO

Séries 7305P A uniquement - Equipement d'aspiration médicale électrique àusage sur le terrain ou en transport selon

la norme ISO 10079-1 : 1991

Débit élevé/Dépression élevée

Séries 7305D - Equipement d'aspiration médicale électrique àusage de non transport selon la norme ISO 10079-1 :

1991

Sunrise Medical fournira sur demande les schémas de circuit, les listes de pièces, etc.

Approbations

Séries 7305D et 7305P CAN/CSA-C22.2

N°601.1-M90

UL 2601-1, CE

EN 606 01-1-2

7305P conforme àRTCA/D-160D

DO-160D - section 20 Catégorie U

DO-160D - section 21 Catégorie L

Pour fonctionnement sur batterie uniquement

A l'usage des compagnies aériennes

A-704

Français Deutsch 17

English Español Français Deutsch

A-704

TWO-YEAR LIMITED WARRANTY

The compressor portion of the DeVilbiss®Suction

Unit 7305P & 7305D Series (excluding internal

rechargeable batteries) is warranted to be free from

defective workmanship and materials for a period of

two years from date of purchase. Internal rechargable

batteries are warranted for 90 days. Any defective

part(s) will be repaired or replaced at Sunrise

Medical's option if the unit has not been tampered

with or used improperly during that period. Make cer-

tain that any malfunction is not due to inadequate

cleaning or failure to follow the instructions. If repair

is necessary, contact your Sunrise Medical Provider or

Sunrise Medical Service Department for instructions:

U.S.A. 800-333-4000, Canada 905-660-2459, Europe

44-138-444-6688.

NOTE–This warranty does not cover providing a

loaner unit, compensating for costs incurred in

rental while said unit is under repair, or costs for

labor incurred in repairing or replacing defective

part(s).

THERE IS NO OTHER EXPRESS WARRANTY. IMPLIED

WARRANTIES, INCLUDING THOSE OF MERCHANTABILI-

TY AND FITNESS FOR A PARTICULAR PURPOSE, ARE

LIMITED TO THE DURATION OF THE EXPRESS LIMITED

WARRANTY AND TO THE EXTENT PERMITTED BY LAW

ANY AND ALL IMPLIED WARRANTIES ARE EXCLUDED.

THIS IS THE EXCLUSIVE REMEDY AND LIABILITY FOR

CONSEQUENTIAL AND INCIDENTAL DAMAGES UNDER

ANY AND ALL WARRANTIES ARE EXCLUDED TO THE

EXTENT EXCLUSION IS PERMITTED BY LAW. SOME

STATES DO NOT ALLOW LIMITATIONS ON HOW LONG AN

IMPLIED WARRANTY LASTS, OR THE LIMITATION OR

EXCLUSION OF CONSEQUENTIAL OR INCIDENTAL DAM-

AGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY

NOT APPLY TO YOU.

This warranty gives you specific legal rights,

and you may also have other rights which vary

from state to state.

Manufacturer's Note

Thank you for choosing a DeVilbiss®Suction Unit. We

want you to be a satisfied customer. If you have any

questions or comments, please send them to our

address on the back cover.

For Service Call Your Authorized

Sunrise Medical Provider:

Phone___________________________________

Purchase Date ____________________________

Serial #__________________________________

GARANTÍA LIMITADA DE DOS AÑOS

La parte del compresor de los modelos de las Series

7305P y 7305D de la Unidad de Succión de

DeVilbiss®(con excepción de las baterías internas

recargables) estágarantizada contra cualquier defec-

to de mano de obra y de material por un periodo de

dos años a partir de la fecha de compra. Las baterías

internas recargables están garantizadas por 90 días.

Cualquier parte(s) defectuosa(s) será(n) reparada(s) o

sustituida(s) a criterio de Sunrise Medical si la

unidad no ha sido alterada ni manipulada indebida-

mente en ese periodo de tiempo. Cerciórese que

cualquier funcionamiento defectuoso no sea el resul-

tado de una limpieza inadecuada ni se deba a una

deficiencia en el seguimiento de las instrucciones. Si

la reparación es necesaria, contacte a un Proveedor

Autorizado de Sunrise Medical o al Departamento de

Servicio de Sunrise Medical: EE.UU. 800-333-4000,

Canadá905-660-2459, Europa 44-138-444-6688.

NOTA–Esta garantía no cubre el préstamo de una

unidad, la compensación por los costos de renta

mientras la unidad estéen reparación ni los cos-

tos de mano de obra en los que se incurra para

reparar o sustituir la(s) parte(s) defectuosa(s).

NO HAY OTRA GARANTIA EXPRESA. LAS GARANTIAS

IMPLICITAS, INCLUYENDO AQUELLAS DE COMERCIABIL-

IDAD Y AJUSTE PARA UN PROPOSITO PARTICULAR

ESTAN LIMITADAS A LA DURACION DE LA GARANTIA

LIMITADA EXPRESA Y EN LA MEDIDA QUE LA LEY LO

PERMITA SE EXCLUYEN CUALQUIERA Y TODAS LAS

GARANTIAS IMPLICITAS. ESTA ES LA SOLUCION Y

RESPONSABILIDAD EXCLUSIVAS PARA DAÑOS CONSE-

CUENTES O INCIDENTALES BAJO CUALQUIERA Y TODAS

LAS GARANTIAS QUE SE EXCLUYEN EN LA MEDIDA QUE

LA EXCLUSION SEA PERMITIDA POR LA LEY. ALGUNOS

ESTADOS NO PERMITEN LIMITACIONES EN LA DURACION

DE LA GARANTIA IMPLICITA O EN LA LIMITACION O

EXCLUSION DE DAÑOS CONSECUENTES O INCIDENTALES,

DE TAL FORMA QUE LA LIMITACION O EXCLUSION ARRI-

BA MENCIONADA PUEDE NO APLICARSE A UD.

Esta garantía le proporciona derechos legales especí-

ficos, y puede tener otros que varían de estado a

estado.

Nota Del Fabricante

Le agradecemos su preferencia por la Unidad de

Succión de DeVilbiss®. Deseamos que quede satisfe-

cho. Si tiene alguna pregunta o comentario que hac-

ernos, por favor sírvase enviarlos a nuestra dirección

que aparece al reverso.

Para solicitar Servicio, Llame a su Proveedor

Autorizado de Sunrise Medical:

Teléfono_________________________________

Fecha de compra__________________________

No. de serie______________________________

GARANTIE LIMITÉE DE DEUX ANS

La portion compresseur de l'unitéd'aspiration

DeVilbiss®Séries 7305P et 7305D (àl'exclusion des

batteries rechargeables internes) est garanti Ítre

exempte de tout vice de matériau et de fabrication

pendant une période de deux ans àcompter de la date

d'achat. Les batteries rechargeables internes sont

garanties pour une période de 90 jours. Toute pièce

défectueuse sera réparée ou remplacée, sur décision

de Sunrise Medical àcondition que l'unitén'ait pas été

altérée ou mal utilisée durant cette période. Veiller à

ce que tout mauvais fonctionnement ne soit pas dûà

un nettoyage inadéquat ou àun manque d'observation

des instructions. En cas de réparations, contacter son

fournisseur Sunrise Medical ou le service d'entretien

Sunrise Medical pour toute instruction en appelant les

numéros suivants: Etats-Unis 800-333-4000, Canada

905-660-2459, Europe 44-138-444-6688.

REMARQUE–Cette garantie ne couvre pas la four-

niture d'un appareil en prêt, compensant les coûts

encourus en location pendant que ledit appareil

est en cours de réparation, ou les coûts de main

d'œuvre encourus pour réparer ou remplacer la ou

les pièces défectueuses.

IL N'EXISTE PAS D'AUTRE GARANTIE EXPRESSE. LES

GARANTIES IMPLICITES, DONT CELLES DE COMMERCIA-

BILITE ET D'APTITUDE A UN USAGE PARTICULIER, SONT

LIMITEES A LA DUREE DE LA GARANTIE LIMITEE

EXPRESSE ET, DANS LA MESURE OU ELLES SONT

AUTORISEES PAR LA LOI, TOUTES LES GARANTIES

IMPLICITES SONT EXCLUES. CECI CONSTITUE LES SEULS

RECOURS ET RESPONSABILITE CAR LES DOMMAGES

INDIRECTS ET ACCESSOIRES SOUS TOUTES LES

GARANTIES SONT EXCLUS DANS LA MESURE OU L'EXCLU-

SION EST AUTORISEE PAR LA LOI. CERTAINS ETATS NE

PERMETTENT PAS DE LIMITATIONS SUR LA DUREE D'UNE

GARANTIE IMPLICITE, OU LA LIMITATION OU L'EXCLU-

SION DES DOMMAGES INDIRECTS ET ACCESSOIRES, PAR

CONSEQUENT LA LIMITATION OU L'EXCLUSION MENTION-

NEE CI-DESSUS PEUT NE PAS S'APPLIQUER A VOUS

Cette garantie vous confére des droits juridiques pré-

cis, mais vous pouvez également bénéficier d'autres

droits (ces derniers variant d'un état àl'autre au sein

des Etats-Unis).

Note du fabricant

Nous vous remercions d'avoir sélectionnéune unité

d'aspiration DeVilbiss®. Nous voulons que vous soyez

un client satisfait. Nous vous demandons d'envoyer

vos questions et commentaires àl'adresse figurant

sur la couverture arriàre.

Pour tout entretien, contacter le fournisseur agréé

Sunrise Medical:

Téléphone________________________________

Date d'achat ______________________________

Numéro de série __________________________

ZWEI JAHRE BESCHRÄNKTE GARANTIE

Für das Kompressoroberteil des DeVilbiss®

Absauggeräts der Serie 7305P und 7305D (unter

Ausschlußder integrierten wiederaufladbaren

Batterien) besteht ab dem Zeitpunkt des Kaufdatums

zwei Jahre Garantie auf Material und Arbeitsfehler.

Für die integrierten wiederaufladbaren Batterien

besteht eine Garantie von 90 Tagen ab Kaufdatum.

Defekte Teile werden je nach Ermessen von Sunrise

Medical repariert oder ersetzt, wenn das Gerät

während dieser Zeit nicht unsachgemäß verwendet

oder manipuliert wurde. Vergewissern Sie sich, daß

eine etwaige Fehlfunktion nicht Folge unsachgemäßer

Reinigung oder Mißachtung der Betriebsanweisung

ist. Falls eine Reparatur notwendig sein sollte, so

wenden Sie sich an Ihren Sunrise Medical-Händler

oder an die Kundendienstabteilung von Sunrise

Medical für weitere Hinweise: USA: 800-333-4000,

Kanada: 905-660-2459, Europa: 44-138-444-6688.

HINWEIS–Diese Garantie umfaßt nicht die

Bereitstellung einer Leiheinheit, die Kompensation

für die Kosten eines Leihgeräts, während die

Einheit sich in Reparatur befindet, oder entste-

hende Arbeitskosten für die Reparatur oder das

Ersetzen defekter Teile.

ES BESTEHT KEINE ANDERE VERTRAGLICHE

GEWÄHRLEISTUNG. GESETZLICHE GEWÄHRLEISTUNGEN,

WIE GEWÄHRLEISTUNG, DASS DIE WAREN VON DURCH-

SCHNITTLICHER QUALITÄT UND FÜR DEN NORMALEN

GEBRAUCH GEEIGNET SIND ODER GEWÄHRLEISTUNG

DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, IST NUR

FÜR DEN ZEITRAUM DER VERTRAGLICHEN

GEWÄHRLEISTUNG GÜLTIG UND IN DEM GESETZLICHEN

UMFANG ZULÄSSIG, UND JEGLICHE GEWÄHRLEISTUNG

STILLSCHWEIGENDER ART IST AUSGESCHLOSSEN. EINIGE

STAATEN GESTATTEN KEINE BESCHRÄNKUNG DER GESET-

ZLICHEN GEWÄHRLEISTUNG ODER DIE BESCHRÄNKUNG

BZW. DEN AUSSCHLUSS VON BEILÄUFIG ENTSTANDENEN

ODER FOLGESCHÄDEN. ES KANN DAHER SEIN, DASS

DIESE BESCHRÄNKUNGEN NICHT AUF SIE ZUTREFFEN.

Diese Garantie gibt Ihnen bestimmte gesetzliche

Rechte. Sie mögen noch andere Rechte haben, die

von Staat zu Staat unterschiedlich sind.

Hinweis des Herstellers

Wir danken Ihnen, daßSie ein DeVilbiss®

Absauggerät gewählt haben. Wir möchten, daßSie

mit Ihrem Gerät zufrieden sind. Falls Sie Fragen oder

Kommentare haben sollten, schicken Sie diese bitte

an die Adresse auf dem hinteren Umschlag.

Für Kundendienst wenden Sie sich an Ihren

Sunrise-Vertragshändler

Telefon __________________________________

Kaufdatum _______________________________

Seriennummer ____________________________

A-704

English Español Français Deutsch 19

DECLARATION OF CONFORMITY

Manufacturer: Sunrise Medical

Address Respiratory Products Division

100 DeVilbiss Drive

Somerset, PA 15501 USA

Product

Designation: DeVilbiss®Suction Unit

Type

Model: 7305P & 7305D Series

We herewith declare that the above-mentioned product

complies with the requirements of EC Directive 93/42/EEC

and the following:

Quality System

Standards Applied: IS09001/EN46001

Notified Body RWTÛV

MDD Annex II Applied

Safety Standards

Applied: UL 2601-1-2

EN 60601.2

CAN/CSA 22.2

ISO 10079-1

EMC (Electromagnetic Compatibility)

Compliance to: IEC 801-2 through 5

CISPR 11/Level B

EN 60601-1-2

For Battery

Operation Only: DO-160D, Section 20 Category U;

Section 21 Category L.

For Airline Use

Place: Somerset, PA

Signature:

Name: Michael Chellson

Title: Director of Regulatory and Quality

Assurance

European

Contact: Sunrise Medical Ltd.

Sunrise Business Park

High Street

Wollaston, West Midlands DY8 4PS

ENGLAND

44-138-444-6688

0044

DECLARACION DE CONFORMIDAD

Fabricante: Sunrise Medical

Dirección: Respiratory Products Division

100 DeVilbiss Drive

Somerset, PA 15501 EE.UU.

Designación

de Producto: Unidad de Succión de

DeVilbiss®

Tipo, Modelo: Series 7305P y 7305D

Nosotros por este medio declaramos que el producto arri-

ba mencionado cumple con los requerimientos de la

Directiva de EC 93/42/EEC y con lo siguiente:

Normas de Calidad del

Sistema Aplicadas: ISO9001/EN46001

Corporación RWTÜV Notificada

Anexo MDD II Aplicado

Normas de Seguridad

Aplicadas: UL 2601-1-2

EN 60601.2

CAN/CSA 22.2

ISO 10079-1

Cumplimiento de EMC

(Compatibilidad Electromagnética)

con: IEC 801-2 al 5

CISPR 11/Nivel B

EN 60601-1-2

Sólo para Operación

con Batería: DO-160D, Sección 20

Categoría U; Sección 21

Categoría L.

Para Uso de Tubería de Aire

Lugar: Somerset, PA

Firma:

Nombre: Michael Chellson

Puesto: Director de calidad y

asuntos reglamentarios

Contacto Europeo: Sunrise Medical Ltd

Sunrise Business Park

High Street

Wollaston, West Midlands

DY8 4PS

INGLATERRA

44-138-444-6688

0044

DÉCLARATION DE CONFORMITÉ

Fabricant: Sunrise Medical

Adresse Respiratory Products Division

100 DeVilbiss Drive

Somerset, PA 15501 USA

Désignation

de produit: DeVilbiss®Suction Unit

Type, Modèles: Séries 7305P & 7305D

Nous déclarons par la présente la conformitédu produit

mentionnéci-dessus avec les exigences de la direction

CE 93/42/CEE et des suivantes :

Normes du système de contrôle de la qualitéappliquées:

IS09001/EN46001

Organisme notifiéRWTÛV

MDD Annexe II appliqué

Normes de sécurité

appliquées: UL 2601-1-2

EN 60601.2

CAN/CSA 22.2

ISO 10079-1

EMC (Compatibilitéélectromagnétique)

Conformitéà:IEC 801-2 à5

CISPR 11/Niveau B

EN 60601-1-2

Pour fonctionnement sur batterie

uniquement: DO-160D, Section 20

Catégorie U; Section 21

Catégorie L.

A l'usage des compagnies

aériennes

Lieu: Somerset, PA

Signature:

Nom: Michael Chellson

Position: Directrice de la qualitéet

des affaires réglementaires

Contact Européen: Sunrise Medical Ltd.

Sunrise Business Park

High Street

Wollaston, West Midlands

DY8 4PS

ANGLETERRE

44-138-444-6688

0044

KONFORMITÄTSERKLÄRUNG

Hersteller: Sunrise Medical

Adresse: Respiratory Products Division

100 DeVilbiss Drive

Somerset, PA 15501, USA

Produktbezeichnung: DeVilbiss®Absauggerät

Typ, Modell: Serie 7305P und 7305D

Hiermit erklären wir, daßdas oben genannte Produkt den

Bestimmungen der EG-Richtlinie 93/42/EWG und den fol-

genden Richtlinien entspricht:

Qualitätssystem

Gültige Standards: ISO9001/EN46001

Verständigte Organisation: RWTÜV

MDD Anhang II angewandt

Sicherheitsstandards Gültige

Standards: UL 2601-1-2

EN 60601.2

CAN/CSA 22.2

ISO 10079-1

EMC (Elektromagnetische Verträglichkeit)

EMC-Erfüllung: IEC801-2 bis 5

CISPR 11/Level B

EN 60601-1-2

Nur für Batteriebetrieb:DO-160D, Abschnitt 20

Kategorie U; Abschnitt 21 Kategorie

L. Für Verwendung im Flugzeug

Ort: Somerset, PA, USA

Unterschrift:

Name: Michael Chellson

Titel: Leitung Qualitätssicherung

und Vorschriftenerfüllung

Kontakt in Europa: Sunrise Medical Ltd.

Sunrise Business Park

High Street

Wollaston, West Midlands

DY8 4PS

ENGLAND

44-138-444-6688

0044

A-704 Rev. D

Sunrise Medical

Respiratory Products Division

100 DeVilbiss Drive

Somerset, Pennsylvania 15501

USA

814-443-4881

Sunrise Medical Canada, Inc.

237 Romina Drive, Unit 3

Concord, Ontario L4K 4V3

CANADA

905-660-2459

Sunrise Medical Ltd.

Sunrise Business Park

High Street

Wollaston, West Midlands

DY8 4PS

ENGLAND

44-138-444-6688

Sunrise Medical Pty. Limited

15 Carrington Road, Unit 7

Castle Hill NSW 2154

AUSTRALIA

61-2-9899-3144

Sunrise Medical

Division Respiratoire

Zone Industrielle

Route de Meslay

37210 Parcay-Meslay

FRANCE

33-2-47-88-58-36

Sunrise Medical

DeVilbiss Produkte

Industriegebiet

69254 Malsch/Heidelberg

GERMANY

49-7253-980-460
