DeWalt DW133 User manual

70
®
DW133

71
Dansk 1
Deutsch 6
English 12
Español 17
Français 22
Italiano 27
Nederlands 33
Norsk 38
Português43
Suomi 48
Svenska 53
Türkiye 58
EÏÏËÓÈη 63
Copyright DEWALT

72
A
1173521
46
8
910

73
B
7
6
C
5

74
D
12
E

1da - 1
DANSK
BOR DW133
EF-Overensstemmelseserklaring
DW133
DEWALT erklærer at disse værktøjer er konstrueret
i henhold til EU-direktiverne: 89/392/EØF,
89/336/EØF, 73/23/EØF, EN 50144, EN 55104,
EN 55014, EN 61000-3-2 & EN 61000-3-3.
For yderligere information bedes De venligst
kontakte DEWALT på nedenstående adresse eller
se bagsiden af brugervejledningen.
Lydniveauet er i overensstemmelse med
EU-direktiverne 86/188/EØF & 89/392/EØF,
målt i henhold til EN 50144:
DW133
L
pA
(lydniveau) dB(A)* 89,5
L
WA
(akustisk styrke) dB(A) 97,5
* ved operatørens øre
Anvend høreværn, hvis lydniveauet
overstiger 85 dB(A).
Den vægtede geometriske middelværdi af
accelerationsfrekvensen i henhold til EN 50144:
DW133
< 2,5 m/s
2
Produktudviklingsdirektør
Horst Großmann
DEWALT, Richard-Klinger-Straße 40,
D-65510, Idstein, Tyskland
Tillykke!
Du har valgt et DEWALT Elværktøj. Mange års
erfaring, ihærdig produktudvikling og innovation
gør DEWALT til en af de mest pålidelige partnere
for professionelle brugere.
Indholdsfortegnelse
Tekniske data da - 1
EF-Overensstemmelseserklaring da - 1
Sikkerhedsinstruktioner da - 2
Kontroller emballagens indhold da - 3
Beskrivelse da - 3
El-sikkerhed da - 3
Anvendelse af forlængerkabel da - 3
Samling og justering da - 3
Brugervejledning da - 4
Vedligeholdelse da - 4
Garanti da - 5
Tekniske data
DW133
Spænding V 230
Motoreffekt W 720
Ubelasted hastighed m/min 1.000
Maksimal borekapacitet
i stål/blødt træ mm 13/50
Borepatronspindel gevind størrelse UNF 1/2" x 20
Krave diameter mm 43
Maksimal borepatron kapacitet mm 13
Vægt kg 2,9
Sikringer:
230 V maskiner 10 A
Følgende piktogrammer anvendes i denne håndbog:
Angiver risiko for personskade, livsfare
eller ødelæggelse af værktøjet, hvis
brugervejledningens instruktioner ikke
følges.
Angiver risiko for elektrisk stød.
Brandfare.

2da - 2
DANSK
Sikkerhedsinstruktioner
Læs brugsanvisningen igennem, inden maskinen
tages i brug. Opbevar brugsanvisningen let
tilgængeligt, så alle, der bruger maskinen, har
adgang til brugsanvisningen. Foruden
nedenstående instruktioner, bør Arbejdstilsynets
regler altid følges.
ADVARSEL!
Når man anvender elværktøj, skal følgende
grundlæggende sikkerhedsinstruktioner altid
følges for at nedsætte risikoen for elektriske
stød, personskader og brand.
1 Brug høreværn
Lydniveauet ved bearbejdning af forskellige
materialer kan variere, af og til overstiger niveauet
85 dB(A). For at beskytte sig selv, skal man altid
anvende høreværn.
2 Hold arbejdsområdet i orden
Uordentlige arbejdsområder og arbejdsbænke
indbyder til skader.
3 Tænk på arbejdsmiljøets indflydelse
Udsæt ikke elværktøj for regn. Anvend ikke
elværktøj på fugtige eller våde pladser. Sørg for
en god belysning over arbejdsområdet. Anvend
ikke elværktøj i nærheden af let antændelige
væsker eller gasser.
4 Beskyt dig mod elektriske stød
Undgå kropskontakt med dele, der har
jordforbindelse (f.eks. rør, radiatorer, komfurer,
køleskabe). Ved ekstreme arbejdsforhold (f.eks.
høj fugtighed, forekomst af metalstøv osv.) kan
den elektriske sikkerhed øges ved at tilkoble en
fejlstrømsafbryder.
5 Hold børnene på afstand
Lad ikke børn komme i berøring med værktøjet
eller forlængerledningen. Det er påkrævet at
holde børn under 16 år under opsyn.
6 Opbevar værktøj sikkert
Når elværktøjet ikke anvendes, skal det
opbevares på et tørt, højt placeret sted, låst inde,
uden for børns rækkevidde.
7 Overbelast ikke elværktøj
Man arbejder bedre og mere sikkert inden for det
anførte effektområde.
8 Brug det rigtige elværktøj
Tving ikke elværktøj til at udføre arbejde, som er
beregnet til kraftigere værktøj. Brug ikke værktøj
til formål, det ikke er beregnet til, brug f.eks. ikke
en håndrundsav til at save kviste eller brænde.
9 Klæd dig rigtigt på
Bær ikke løst hængende tøj eller smykker. De kan
sidde fast i bevægelige dele. Gummihandsker og
skridsikre sko anbefales ved udendørs arbejde.
Brug hårnet, hvis du har langt hår.
10 Brug beskyttelsesbriller
Brug beskyttelsesbriller for at forhindre, at du får
støv i øjnene, hvilket kan forårsage skade. Hvis
der opstår meget støv, bruges også støvmaske.
11 Ledningen må ikke mishandles
Bær aldrig værktøjet i ledningen og træk ikke
i ledningen for at tage kontakten ud af stikket.
Udsæt ikke ledningen for varme, olie eller skarpe
kanter.
12 Sæt arbejdsemnet fast
Brug skruetvinger eller skruestik for at spænde
arbejdsemnet fast. Det er sikrere end at bruge
hånden, og du får begge hænder fri til arbejdet.
13 Stræk dig ikke for meget
Sørg for, at du altid har sikkert fodfæste
og balance.
14 Vedligehold værktøjet omhyggeligt
Hold værktøjet skarpt og rent. Følg instruktionerne
med hensyn til pasning og udskiftning af tilbehør.
Kontroller elværktøjets ledning regelmæssigt og få
den repareret hos et autoriseret serviceværksted,
hvis den er beskadiget.
Kontroller forlængerledninger regelmæssigt og
udskift dem, hvis de er beskadigede. Hold
håndtagene tørre, rene og fri for olie og fedt.
15 Tag kontakten ud af stikket når elværktøjet
ikke er i brug, inden service og ved udskiftning
af tilbehør
16 Fjern nøglerne
Kontroller at nøgler og justerværktøj er fjernet fra
elværktøjet, inden det startes.
17 Undgå utilsigtet start
Bær ikke tændt elværktøj med fingeren på
afbryderen. Sørg for, at afbryderen er slået fra,
når du sætter kontakten i stikket.
18 Forlængerledninger udendørs
Udendørs må der kun anvendes
forlængerledninger, der er godkendt til udendørs
brug og mærkede til dette.
19 Vær opmærksom
Se på det, du gør. Brug din sunde fornuft.
Brug ikke elværktøjet, når du er træt.

3da - 3
DANSK
20 Kontroller elværktøjet for skader, inden
du tilslutter ledningen til vægstikket
Inden fortsat brug af elværktøjet, skal eventuelle
beskadigede sikringsanordninger og andre
defekte dele kontrolleres nøje for at finde ud af,
om de fortsat kan fungere rigtigt og udføre den
planlagte funktion. Kontroller at de bevægelige
dele fungerer upåklageligt og ikke klemmer,
at ingen dele er gået i stykker, at alle dele er rigtigt
monterede, og at andre forhold, der kan påvirke
driften, er i orden. En sikkerhedsanordning eller
en anden del, som er beskadiget, skal repareres
eller udskiftes af et autoriseret serviceværksted,
hvis intet andet er anført i brugsanvisningen.
Fejlbehæftede afbrydere skal udskiftes hos et
autoriseret serviceværksted. Brug ikke elværktøjet,
hvis afbryderen ikke kan kobles til eller fra.
21 For din personlige sikkerhed
Brug kun tilbehør og dele, der er anbefalet
i brugsanvisningen og katalogerne. Anvendelsen
af andet værktøj eller tilbehør end det,
der anbefales i brugsanvisningen eller
katalogerne kan medføre risiko for personskader.
22 Få dit værktøj repareret hos et autoriseret
DEWALT serviceværksted
Dette elværktøj overholder de relevante sikkerheds-
forskrifter. For at undgå fare, må reparationer af
eludstyr kun foretages af autoriserede elektrikere.
Kontroller emballagens indhold
Emballagen indeholder:
1 Bor til svært arbejde
1 Sidehåndtag
1 Dybdeanslag
1 Brugervejledning
1 Tegning
• Kontroller, at værktøjet, komponenter eller tilbehør
ikke er blevet beskadiget under transporten.
• Tag dig tid til at læse og forstå denne
brugervejledning, før du tager værktøjet i brug.

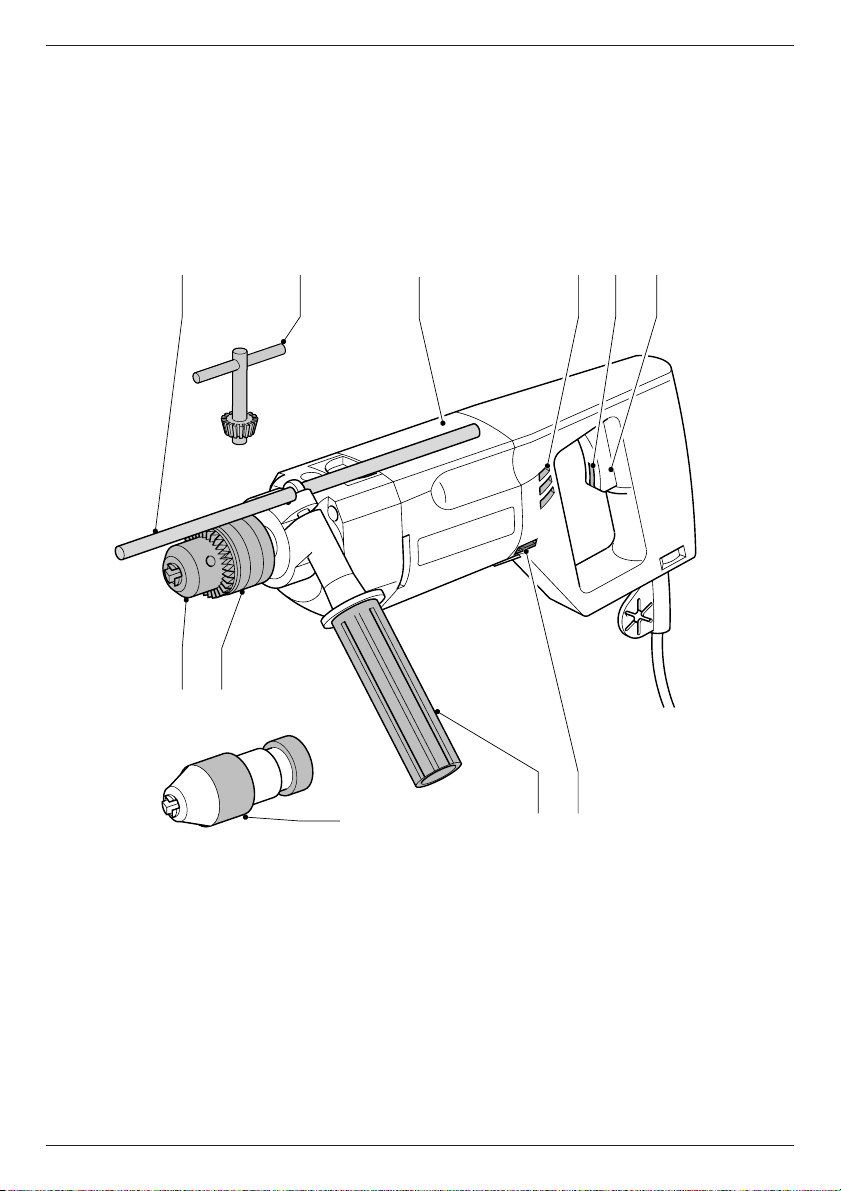

Beskrivelse (fig. A)
Deres professionelle DEWALT DW133 med D-håndtag
er udviklet til svært borearbejde, gevinddrejning og
blanding.
1 Afbryder
2 Lås
3 Motorhus
4 Omskifter for højre/venstregang
5 Ventilationshullerne
6 Sidehåndtag
7 Dybdeindstilling
8 Selvspændende borepatron (ekstraudstyr)
9 Patron med nøgle
10 Ring
11 Patronnøgle
El-sikkerhed
Elmotoren er kun beregnet til én spænding.
Kontroller, at strømforsyningen svarer til spændingen
på typeskiltet.

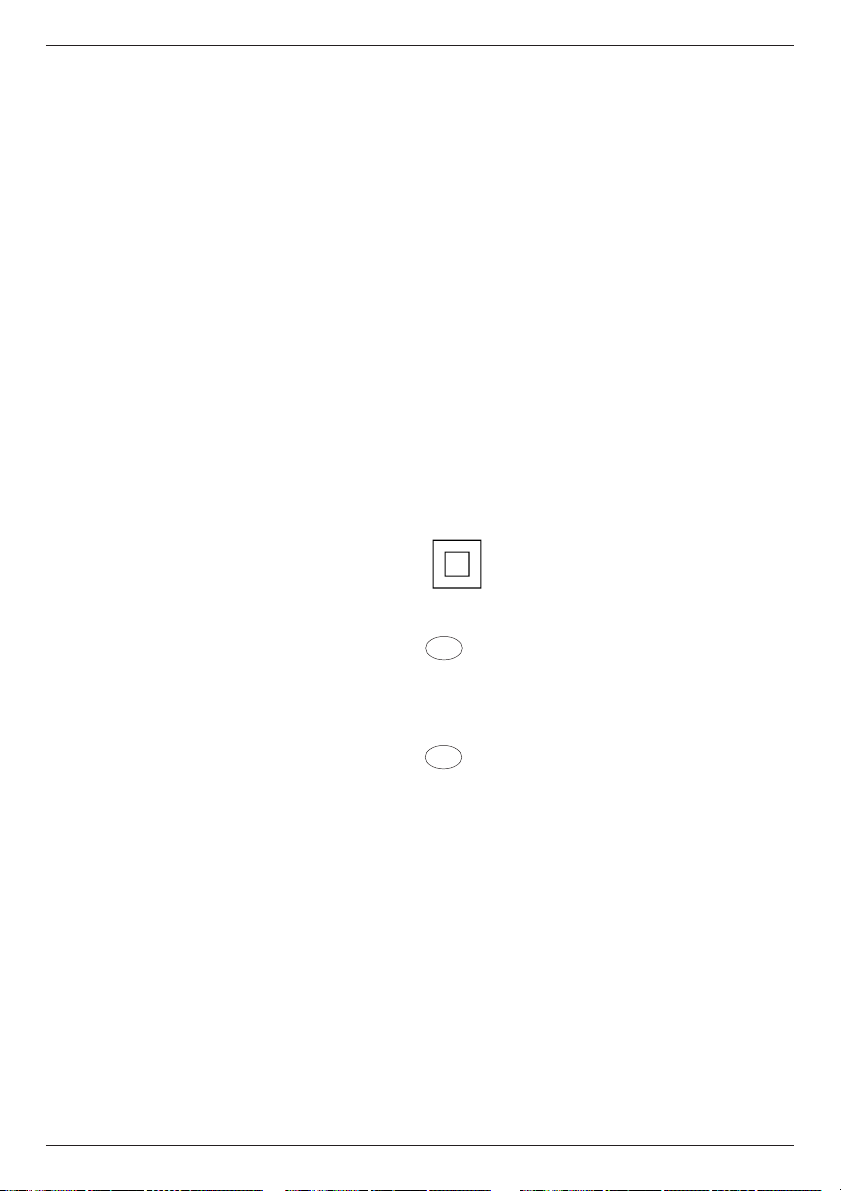

Dit DEWALT-værktøj er dobbeltisoleret
i henhold til EN 50144; jordledning er
derfor ikke påkrævet.
Udskiftning af kabel eller stik
Ved udskiftning af kablet eller af stikket skal den
bortskaffes på sikker måde. Et stik med blottede
kobberledere er farlig, hvis den sættes i en
strømførende kontakt.
Anvendelse af forlængerkabel
Hvis der skal bruges forlængerkabel, skal der
anvendes et kabel svarende til værktøjets
strømforbrug. (Se de tekniske specifikationer.) Den
mindste lederstørrelse er 1,5 mm2. Ved anvendelse
af en kabeltromle, skal kablet altid vindes helt ud.
Samling og justering
Træk stikket ud af stikkontakten inden
samling og justering.
Sådan indsættes og fjernes en borebit (fig. A)
Patron med nøgle (9)
• Åbn patronen ved at dreje ringen (10) mod uret
og indsæt en bit.
• Stik patronnøglen (11) i alle hullerne på siden af
patronen og spænd fast med uret.
Selvspændende borepatron (8)
• Åbn patronen ved at dreje ringen mod uret
og indsæt et bor.
• Spænd godt til ved at dreje ringen med uret.
• Boret fjernes i omvendt rækkefølge.

4da - 4
DANSK
Montering af sidehåndtag (fig. A)
Sidehåndtaget (6) kan anbringes så det passer
til både venstre- og højrehåndede brugere.
Sørg for at sidehåndtaget altid
er monteret ordentligt.
• Løsn sidehåndtaget.
• Højrehåndede, skub sidehåndtagskransen over
43 mm kraven bag patronen, med håndtaget
til venstre.
• Venstrehåndede, skub sidehåndtagskransen
over 43 mm kraven bag patronen,
med håndtaget til højre.
• Drej håndtaget til det kommer i ønsket stilling
og fastgør det.
Indstilling af boredybde (fig. B)
• Indsæt den ønskede borebit i patronen.
• Løsgør sidehåndtaget (6).
• Før dybdeanslaget (7) gennem hullet
i sidehåndtagets klemme.
• Juster boredybden som vist.
• Spænd sidehåndtaget.
Omskifter for højre/venstregang (fig. C)
• For at vælge højre- eller venstrerotation anvendes
højre/venstre glideren (4) som vist (se pilene på
værktøjet).
Værktøjet skal stå helt stille inden der
vælges ny rotationsretning.
Sådan fjernes borepatronen
Patron med nøgle (fig. D)
• Åbn patronens bakker så meget som muligt.
• Sæt en skruetrækker i patronen og fjern
holdeskruen (12) ved at dreje med uret, som vist.
• Sæt patronnøglen i et af hullerne i siden af
patronen og slå på den med en hammer.
Selvspændende borepatron (fig. E)
Brug et par kiler (13) til at fjerne den nøgleløse
patron.
• Anbring kilerne som vist og slå med en hammer
for at fjerne patronen.
Brugervejledning
Overhold altid sikkerhedsinstruktionerne
og gældende foreskrifter.
Før værktøjet tages i brug:
• Indsæt det ønskede bor.
• Afmærk, hvor hullet skal bores.
• Pas på du ikke borer ind i rør og ledninger.
• Anvend kun et let tryk på værktøjet. Stort tryk
øger ikke borehastigheden, men nedsætter
værktøjets ydeevne og evt. også levetiden.
Starte og stoppe (fig. A)
• Tænd værktøjet med ON/OFF-knappen (1).
• Værktøjet standses ved at slippe afbryderen.
• Ved at trykke på låsen (2) og frigøre knappen,
kan værktøjet fungere kontinuerligt. Låsen
fungerer kun ved fuld hastighed og højrerotation.
• Når værktøjet er i kontinuerlig drift, standses det
ved et hurtigt tryk på låseknappen, der herefter
slippes. Sluk (OFF) altid for værktøjet, når
arbejdet afsluttes og før stikket tages ud.
Gevinddrejning og blanding
Højre/venstrefunktionen i begge gear gør det muligt,
at bruge værktøjet til gevinddrejning.
• Installer sidehåndtaget.
• Vælg den ønskede rotationsretning.
• Fortsæt som beskrevet ovenfor.
• Brug ikke værktøjet til at blande eller
pumpe let antændelige eller eksplosive
væsker (benzin, alkohol, el.lign.).
• Bland eller rør ikke væsker som er
mærket som antændelige.
Nærmere oplysninger om tilbehør fås hos Deres
forhandler.
Vedligeholdelse
Dit elværktøj er fremstillet til at kunne fungere
i meget lang tid med mindst mulig vedligeholdelse.
For at værktøjet skal kunne fungere tilfredsstillende
hele tiden, er det dog vigtigt, at værktøjet behandles
korrekt og rengøres jævnligt.

5da - 5
DANSK
Smøring
Dit elværktøj kræver ingen ekstra smøring.
Rengøring
Hold ventilationshullerne åbne og rengør
maskinhuset jævnligt med en blød klud.
Opslidt værktøj og miljøet
Når din maskine er slidt op, beskyt da naturen
ved ikke at kaste den bort sammen med almindeligt
affald. Aflever den til et opsamlingssted i din
kommune eller til et DEWALT serviceværksted.
DEWALT service
Skulle der opstå fejl på produktet, indlever det
altid til et autoriseret serviceværksted. Se aktuelt
katalog/prisliste om yderligere information eller
kontakt DEWALT.
På grund af forskning og udvikling kan ovenstående
specifikationer ændres, hvilket ikke meddeles
separat.
GARANTI
• 30 DAGE TILFREDS-KUNDE GARANTI •
Fuld tilfredshed eller pengene tilbage.
Hvis du ikke er helt tilfreds med dit DEWALT-
værktøj, kan du returnere værktøjet til forhandleren
inden 30 dage efter købet og få dine penge
refunderet eller værktøjet ombyttet. Værktøjet skal
indleveres komplet, og købsnotaen skal forevises.
• 1 ÅRS FRI VEDLIGEHOLDELSESSERVICE •
Vedligeholdelsen eller service af dit DEWALT-
værktøj inden for de første 12 måneder efter
købet er gratis hos vore autoriserede
serviceværksteder. Fri forebyggende service
omfatter arbejds- og reservedelsomkostninger,
udgifter til tilbehør dækkes ikke.
Husk at medbringe kvitteringen.
• ET ÅRS FULD GARANTI •
Hvis et DEWALT-værktøj bliver defekt på grund
af materiale-eller produktionsfejl inden for de
første 12 måneder fra købsdatoen, vil de defekte
komponenter blive udskiftet gratis eller også
udskiftes enheden uden beregning under
følgende forudsætninger:
• At apparatet ikke er anvendt forkert.
• At der ikke er udført uautoriserede
reparationer.
• At dateret købsnota forevises.
Denne garanti tilbydes som en ekstra service
og er et tillæg til forbrugerens øvrige rettigheder.
Oplysninger om nærmeste DEWALT-autoriserede
serviceværksted, se aktuelt katalog for videre
information eller kontakt DEWALT.

6
DEUTSCH
BOHRMASCHINE DW133
Herzlichen Glückwunsch!
Sie haben sich für ein Elektrowerkzeug von DEWALT
entschieden, das die lange DEWALT-Tradition fortsetzt,
nur ausgereifte und in zahlreichen Tests bewährte
Qualitätsprodukte für den Fachmann anzubieten. Lan-
ge Jahre der Erfahrung und kontinuierliche Weiter-
entwicklung machen DEWALT zu Recht zu einem ver-
läßlichen Partner aller professionellen Anwender.
Inhaltsverzeichnis
Technische Daten de - 1
EG-Konformitätserklärung de - 1
Sicherheitshinweise de - 2
Überprüfen der Lieferung de - 3
Gerätebeschreibung de - 3
Elektrische Sicherheit de - 3
Verlängerungskabel de - 3
Zusammenbauen und Einstellen de - 4
Gebrauchsanweisung de - 4
Wartung de - 5
Garantie de - 6
Technische Daten
DW133
Spannung (Volt) 230
Leistungsaufnahme (Watt) 720
Leerlaufdrehzahl (min
-1
) 1.000
Max. Bohrleistung in Stahl/Weichholz (mm) 13/50
Bohrspindel (UNF) 1/2" x 20
Spannhalsdurchmesser (mm) 43
Max. Bohrfutter-Spannweite (mm) 13
Gewicht (kg) 2,9
Mindestabsicherung des Stromkreises:
230-V-Elektrowerkzeuge 10 A
Folgende Symbole werden in dieser Anleitung ver-
wendet:
Achtung: Verletzungsgefahr, Lebensgefahr
oder mögliche Beschädigung des Elektro-
werkzeuges infolge der Nichtbeachtung
der Anweisungen dieser Anleitung!
elektrische Spannung
Feuergefahr
EG-Konformitätserklärung
DW133
DEWALT erklärt hiermit, daß diese Elektrowerkzeuge
entsprechend den Richtlinien und Normen
89/392/EWG, 89/336/EWG, 73/23/EWG, EN 50144,
EN 55104, EN 55014, EN 61000-3-2 und
EN 61000-3-3 konzipiert wurden.
Für weitere Informationen wenden Sie sich bitte an die
Adresse weiter unten oder an eine der auf der Rücksei-
te dieser Anleitung genannten Niederlassungen.
Die Höhe des Schalldrucks entspricht den Richtlinien
der Europäischen Gemeinschaft 86/188/EWG und
89/392/EWG gemessen nach EN 50144:
DW133
L
pA
(Schalldruck) dB(A)* 89,5
L
WA
(Schalleistung) dB(A) 97,5
* Arbeitsplatzbezogener Emissionswert
Tragen Sie bei einem Schalldruck über
85 dB(A) einen Gehörschutz.
Gewichteter Effektivwert der Beschleunigung nach
EN 50144:
DW133
< 2,5 m/s
2
Direktor Produktentwicklung
Horst Großmann
DEWALT, Richard-Klinger-Straße 40,
D-65510, Idstein, Deutschland
de - 1

7
DEUTSCH
de - 2
Sicherheitshinweise
Beim Gebrauch von Elektrowerkzeugen sind
zum Schutz gegen elektrischen Schlag,
Verletzungs- und Feuergefahr die nationalen
Sicherheitsvorschriften zu beachten.
Lesen Sie folgende Sicherheitshinweise, bevor
Sie das Elektrowerkzeug benutzen.
Bewahren Sie diese Sicherheitshinweise gut auf!
Allgemeines
1 Halten Sie Ihren Arbeitsbereich in Ordnung
Unordnung im Arbeitsbereich führt zu Unfall-
gefahren.
2 Berücksichtigen Sie Umgebungseinflüsse
Setzen Sie Elektrowerkzeuge keiner Nässe aus.
Sorgen Sie für eine gute Beleuchtung des Arbeits-
bereiches. Benutzen Sie Elektrowerkzeuge nicht
in der Nähe von brennbaren Flüssigkeiten oder
Gasen.
3 Schützen Sie sich vor elektrischem Schlag
Vermeiden Sie Körperberührung mit geerdeten
Teilen, z.B. Rohren, Heizkörpern, Herden und
Kühlschränken. Bei extremen Einsatzbedingungen
(z.B. hohe Feuchtigkeit, Entwicklung von Metalls-
taub usw.) kann die elektrische Sicherheit durch
Vorschalten eines Trenntransformators oder eines
Fehlerstrom-(FI-)Schutzschalters erhöht werden.
4 Halten Sie Kinder fern!
Sorgen Sie dafür, daß Kinder das Werkzeug oder
Kabel nicht berühren. Jugendliche unter 16 Jahren
dürfen das Werkzeug nur unter fachlicher Anlei-
tung benutzen.
5 Verlängerungskabel im Freien
Verwenden Sie bei Arbeiten im Freien nur dafür
zugelassene und entsprechend gekennzeichnete
Verlängerungskabel.
6 Bewahren Sie Ihre Werkzeuge sicher auf
Unbenutzte Werkzeuge sollten in trockenen,
verschlossenen Räumen und für Kinder nicht
erreichbar aufbewahrt werden.
7 Tragen Sie geeignete Arbeitskleidung
Tragen Sie keine weite Kleidung oder Schmuck. Sie
können von sich bewegenden Teilen erfaßt werden.
Beim Arbeiten im Freien sind Arbeitshandschuhe
und rutschfestes Schuhwerk empfehlenswert.
Tragen Sie bei langen Haaren ein Haarnetz.
8 Benutzen Sie eine Schutzbrille
und verwenden Sie eine Atemmaske bei staub-
und spanerzeugenden Arbeiten.
9 Beachten Sie den Höchstschalldruck
Tragen Sie bei einem Schalldruck über 85 dB(A)
einen geeigneten Gehörschutz.
10 Sichern Sie das Werkstück
Benutzen Sie Spannvorrichtungen oder einen
Schraubstock, um das Werkstück festzuhalten.
Es ist damit sicherer gehalten und ermöglicht die
Bedienung des Elektrowerkzeuges mit beiden
Händen.
11 Achten Sie auf einen sicheren Stand
Achten Sie auf einen sicheren Stand, um in jeder
Arbeitsposition das Gleichgewicht zu halten.
12 Vermeiden Sie unbeabsichtigtes Einschalten
Tragen Sie keine an das Stromnetz angeschlos-
senen Elektrowerkzeuge mit dem Finger am
EIN-/AUS-Schalter. Vergewissern Sie sich davon,
daß der Schalter beim Anschluß an das Strom-
netz ausgeschaltet ist.
13 Seien Sie stets aufmerksam
Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie
vernünftig vor. Verwenden Sie das Werkzeug
nicht, wenn Sie müde sind.
14 Ziehen Sie den Netzstecker
Schalten Sie das Gerät ab und warten Sie,
bis das Werkzeug die Ruhestellung erreicht hat,
bevor Sie den Arbeitsplatz verlassen. Bei Nicht-
gebrauch, vor der Wartung und beim Werkzeug-
wechsel ist der Netzstecker zu ziehen.
15 Lassen Sie keine Werkzeugschlüssel stecken
Überprüfen Sie vor dem Einschalten, ob die
Schlüssel und Einstellwerkzeuge entfernt sind.
16 Benutzen Sie das richtige Werkzeug
Die bestimmungsgemäße Verwendung ist in
dieser Betriebsanleitung beschrieben. Verwenden
Sie keine zu schwachen Werkzeuge oder Vorsatz-
geräte für schwere Arbeiten. Mit dem richtigen
Werkzeug erzielen Sie eine optimale Qualität und
gewährleisten Ihre persönliche Sicherheit.
Warnung! Das Verwenden anderer als der in
dieser Anleitung empfohlenen Vorsatzgeräte und
Zubehörteile oder die Ausführung von Arbeiten
mit diesem Elektrowerkzeug, die nicht der
bestimmungsgemäßen Verwendung entspre-
chen, kann zu Unfallgefahren führen.
17 Behandeln Sie das Kabel sorgfältig
Tragen Sie das Werkzeug nicht am Kabel und
benutzen Sie das Kabel nicht, um den Stecker
aus der Steckdose zu ziehen. Schützen Sie das
Kabel vor Hitze, Öl und scharfen Kanten.

8
DEUTSCH
Gerätebeschreibung (Abb. A)
Ihre DEWALT-Bohrmaschine DW133 wurde für den
professionellen Gebrauch entwickelt: Bohren,
Gewindeschneiden und Mischen.
1 EIN-/AUS-Schalter
2 Lock-ON button
3 Gehäuse
4 Rechts-/Linkslauf-Umschalter
5 Lüftungsschlitze
6 Zusatzhandgriff
7 Bohrtiefenanschlag
8 Schnellspannbohrfutter (Zubehör)
9 Zahnkranzbohrfutter
10 Spannring
11 Bohrfutterschlüssel
Elektrische Sicherheit
Der Elektromotor wurde nur für eine Spannung
konzipiert. Überprüfen Sie deswegen, ob die Netz-
spannung der auf dem Typenschild des Elektro-
werkzeuges angegebenen Spannung entspricht.
Ihr DEWALT-Elektrowerkzeug ist gemäß
EN 50144 zweifach isoliert; ein Erdleiter
ist aus diesem Grunde überflüssig.
CH Bei Ersatz des Netzkabels achten Sie auf
Verwendung des Schweizer Netzsteckers.
Typ 11 für Klasse II (Doppelisolierung) -
Geräte
Typ 12 für Klasse I (Schutzleiter) - Geräte
CH Ortsveränderliche Geräte, die im Freien
verwendet werden, müssen über einen
Fehlerstromschutzschalter angeschlossen
werden.
Auswechseln des Netzkabels oder -steckers
Defekte Netzkabel oder -stecker dürfen nur von
einem autorisierten Fachbetrieb ausgewechselt wer-
den. Ausgetauschte Netzkabel oder -stecker müs-
sen danach fachgerecht entsorgt werden.
Verlängerungskabel
Verwenden Sie ein zugelassenes Verlängerungs-
kabel, das für die Leistungsaufnahme des Elektro-
werkzeugs ausreichend ist (vgl. technische Daten).
Der Mindestquerschnitt beträgt 1,5 mm2. Rollen Sie
das Kabel bei Verwendung einer Kabelrolle immer
völlig aus.
18 Pflegen Sie Ihre Werkzeuge mit Sorgfalt
Halten Sie Ihre Werkzeuge scharf und sauber,
um gut und sicher arbeiten zu können. Befolgen
Sie die Wartungsvorschriften und die Hinweise
für den Werkzeugwechsel. Kontrollieren Sie
regelmäßig den Stecker und das Kabel und
lassen Sie diese bei Beschädigung von einer
DEWALT-Kundendienstwerkstatt erneuern. Kon-
trollieren Sie Verlängerungskabel regelmäßig und
ersetzen Sie sie im Falle einer Beschädigung.
Halten Sie alle Schalter trocken, sauber und frei
von Öl und Fett.
19 Kontrollieren Sie Ihr Elektrowerkzeug auf
Beschädigungen
Vor Gebrauch ist das Elektrowerkzeug auf ein-
wandfreie und bestimmungsgemäße Funktion zu
überprüfen. Überprüfen Sie, ob die beweglichen
Teile einwandfrei funktionieren und ob Teile
beschädigt sind. Sämtliche Teile müssen richtig
montiert sein, um den einwandfreien Betrieb des
Elektrowerkzeuges zu gewährleisten.
Beschädigte Teile und Schutzvorrichtungen
müssen vorschriftsgemäß repariert oder ausge-
wechselt werden. Benutzen Sie das Elektrowerk-
zeug nicht, wenn der Schalter defekt ist. Beschä-
digte Schalter müssen durch eine DEWALT-
Kundendienstwerkstatt ersetzt werden.
20 Lassen Sie Reparaturen nur von einer
DEWALT-Kundendienstwerkstatt ausführen
Dieses Elektrowerkzeug entspricht den einschlä-
gigen Sicherheitsbestimmungen. Reparaturen
dürfen nur von einer DEWALT-Kundendienst-
werkstatt ausgeführt werden, andernfalls kann
Unfallgefahr für den Betreiber entstehen.
Überprüfen der Lieferung
Die Verpackung enthält:
1 Bohrmaschine
1 Zusatzhandgriff
1 Bohrtiefenanschlag
1 Bedienungsanleitung
1 Explosionszeichnung
• Vergewissern Sie sich, daß das Elektrowerkzeug
sowie die Zubehörteile beim Transport nicht
beschädigt wurden.
• Lesen Sie vor der Inbetriebnahme die
Bedienungsanleitung gründlich durch.
de - 3

9
DEUTSCH
Zusammenbauen und Einstellen
Ziehen Sie vor dem Zusammenbauen
und Einstellen immer den Netzstecker.
Einsetzen und Entfernen eines Bohrers (Abb. A)
Zahnkranzbohrfutter (9)
• Öffnen Sie das Bohrfutter, indem Sie den
Spannring (10) entgegen dem Uhrzeigersinn
drehen und setzen Sie den Bohrer ein.
• Stecken Sie den Bohrfutterschlüssel (11) in alle
drei seitlichen Löcher des Bohrfutters und drehen
Sie im Uhrzeigersinn, bis das Bohrfutter einwand-
frei festgezogen ist.
Schnellspannbohrfutter (8)
• Öffnen Sie das Bohrfutter, indem Sie den
Spannring entgegen dem Uhrzeigersinn drehen
und setzen Sie das Zubehör ein.
• Ziehen Sie das Bohrfutter fest an, indem Sie den
Spannring im Uhrzeigersinn drehen.
• Gehen Sie zum Entfernen des Einsatzwerk-
zeuges in umgekehrter Reihenfolge vor.
Montieren des Zusatzhandgriffes (Abb. A)
Der Zusatzhandgriff (6) kann für Rechts- und Links-
händer montiert werden.
Vergewissern Sie sich vor Arbeitsbeginn
immer davon, daß der Zusatzhandgriff
einwandfrei montiert ist.
• Rechtshänder: Schieben Sie die Klemme des
Zusatzhandgriffes über den Spannhals (43 mm)
hinter dem Bohrfutter; hierbei sollte der Griff sich
an der linken Seite befinden.
• Linkshänder: Schieben Sie die Klemme des
Zusatzhandgriffes über den Spannhals (43 mm)
hinter dem Bohrfutter; hierbei sollte der Griff sich
an der rechten Seite befinden.
• Drehen Sie den Zusatzhandgriff in die gewünsch-
te Position und sichern Sie ihn, indem Sie den
Griff im Uhrzeigersinn festdrehen.
• Zum Entfernen des Zusatzhandgriffes gehen Sie
in umgekehrter Reihenfolge vor.
Einstellen der Bohrtiefe (Abb. B)
• Setzen Sie den gewünschten Bohrer in das
Bohrfutter ein.
• Lockern Sie den Zusatzhandgriff (6).
• Montieren Sie den Bohrtiefenanschlag (7) durch
das Loch in der Klemme des Zusatzhandgriffes.
• Justieren Sie die Bohrtiefe (siehe Abbildung).
• Befestigen Sie den Zusatzhandgriff.
Rechts-/Linkslauf-Umschalter (Abb. C)
• Betätigen Sie zum Anwählen des Rechts- oder
Linkslaufes den entsprechenden Schalter (4) (siehe
Abbildung und Pfeile auf dem Elektrowerkzeug).
Entfernen des Bohrfutters
Zahnkranzbohrfutter (Abb. D)
• Öffnen Sie die Bohrfutterspannbacken vollständig.
• Entfernen Sie die Bohrfutter-Halteschraube (12)
mit Hilfe eines Schraubenziehers, indem Sie sie
im Uhrzeigersinn drehen (siehe Abbildung).
• Setzen Sie den Bohrfutterschlüssel in eines der
seitlichen Löcher des Bohrfutters ein und
schlagen Sie leicht mit einem Hammer darauf
(siehe Abbildung).
Schnellspannbohrfutter (Abb. E)
Zum Entfernen des Schnellspannbohrfutters brau-
chen Sie zwei Keile (13).
• Bringen Sie die Keile gemäß der Abbildung an
und schlagen Sie leicht mit einem Hammer
darauf, um das Bohrfutter zu entfernen.
Gebrauchsanweisung
Beachten Sie immer die Sicherheitshin-
weise und die gültigen Vorschriften.
Vor dem Betrieb:
• Setzen Sie das entsprechende Bohrwerkzeug ein.
• Markieren Sie die Stelle, an der ein Loch gebohrt
werden soll.
• Informieren Sie sich über den genauen Verlauf
von Leitungen und Verkabelungen.
• Drücken Sie beim Arbeiten das Elektrowerkzeug
nur leicht an. Übermäßiger Druck erhöht die
Bohrgeschwindigkeit nicht, sondern beeinträchtigt
lediglich die Leistung und verkürzt möglicher-
weise die Lebensdauer des Elektrowerkzeuges.
de - 4

10de - 5
DEUTSCH
Ein- und Ausschalten (Abb. A)
• Um das Elektrowerkzeug einzuschalten,
drücken Sie den EIN-/AUS-Schalter (1).
• Lassen Sie zum Stoppen des Werkzeuges den
Schalter los.
• Drücken Sie erforderlichenfalls den
Verriegelungsknopf (2) für Dauerbetrieb und
lassen Sie anschließend den Schalter los.
Der Verriegelungsknopf funktioniert nur bei der
Höchstdrehzahl, Rechtslauf.
• Zum Stoppen des Werkzeuges bei Dauerbetrieb
drücken Sie den EIN-/AUS-Schalter kurz und
lassen ihn anschließend wieder los. Schalten Sie
das Elektrowerkzeug bei Beendigung der
Arbeiten immer auf AUS-Position. Nur wenn das
Elektrowerkzeug ausgeschaltet ist, darf der
Netzstecker aus der Steckdose gezogen werden.
Gewindeschneiden und Mischen
Die Rechts-/Linkslauffunktion ermöglicht den
Einsatz der Bohrmaschine zum Gewindeschneiden
und Mischen.
• Montieren Sie den Zusatzhandgriff.
• Wählen Sie Rechts- oder Linkslauf.
• Gehen Sie vor, wie oben beschrieben.
• Verwenden Sie das Elektrowerkzeug
nicht zum Mischen oder Pumpen
feuergefährlicher oder explosiver
Flüssigkeiten (Benzin, Alkohol, usw.).
• Das Elektrowerkzeug darf nicht zum
Mischen von entsprechend gekennzeich-
neten leicht entzündlichen Flüssigkeiten
verwendet werden.
Wenden Sie sich für nähere Informationen über das
richtige Zubehör an Ihren DEWALT-Händler.
Wartung
Ihr DEWALT-Elektrowerkzeug wurde für eine lange
Lebensdauer und einen möglichst geringen Wartungs-
aufwand entwickelt. Ein dauerhafter, einwandfreier
Betrieb setzt eine regelmäßige Reinigung voraus.
Schmieren
Ihr Elektrowerkzeug erfordert keine zusätzliche
Schmierung.
Reinigung
Sorgen Sie dafür, daß die Lüftungsschlitze offen blei-
ben, und reinigen Sie das Gehäuse regelmäßig mit
einem weichen Tuch.
Recycling (nicht zutreffend für
Österreich und die Schweiz)
Elektrowerkzeuge enthalten Roh- und Kunststoffe,
die recycelt werden können und Stoffe, die fach-
gerecht entsorgt werden müssen. DEWALT und an-
dere namhafte Hersteller von Elektrowerkzeugen ha-
ben ein Recycling-Konzept entwickelt, das dem
Handel und dem Anwender eine problemlose Rück-
gabe von Elektrowerkzeugen ermöglicht. Aus-
gediente netz- und akkubetriebene DEWALT-Werk-
zeuge können beim Handel abgegeben oder direkt
an DEWALT eingeschickt werden. Beim Recycling
werden sortenreine Rohstoffe (Kupfer, Aluminium,
etc.) und Kunststoffe gewonnen und nicht verwert-
bare Reststoffe verantwortungsvoll entsorgt. Voraus-
setzung für den Erfolg ist das Engagement von
Anwendern, Handel und Markenherstellern.

11
DEUTSCH
de - 6
GARANTIE
• 30 TAGE GELD ZURÜCK GARANTIE •
Wenn Sie mit der Leistung Ihres DEWALT-
Elektrowerkzeuges nicht völlig zufrieden sind,
können Sie es unter Vorlage des Original-Kauf-
beleges ohne weiteres innerhalb von 30 Tagen bei
Ihrem DEWALT-Händler im Original Lieferumfang
zurückgeben und erhalten Ihr Geld zurück.
Die Geld zurück Garantie gilt nicht auf Zubehör.
• 1 JAHR KOSTENLOSE INSPEKTION •
Innerhalb der ersten 12 Monate nach dem Kauf
werden Wartungs- oder Kundendienstleistungen
für Ihr DEWALT-Elektrowerkzeug unter Vorlage
des Original-Kaufbeleges von einer DEWALT-
Kundendienstwerkstatt ausgeführt. Diese
Leistung ist im Kaufpreis eingeschlossen.
• 1 JAHR GARANTIE •
Die Garantiefrist von 12 Monaten gilt für alle
DEWALT-Elektrowerkzeuge und beginnt mit dem
Kaufdatum, das durch den Original-Kaufbeleg
nachgewiesen werden muß. In dieser Zeit
garantieren wir:
• Kostenlose Beseitigung eventueller Störungen
• Kostenlosen Ersatz aller schadhaften Teile
• Kostenlosen und fachmännischen Reparatur-
service
• Voraussetzung ist, daß der Fehler nicht auf un-
sachgemäße Behandlung zurückzuführen ist
und nur Original-DEWALT-Zubehörteile verwen-
det wurden, die ausdrücklich von DEWALT als
zum Betrieb mit DEWALT-Elektrowerkzeugen
geeignet bezeichnet worden sind.
Den Standort Ihres nächstgelegenen Händlers oder
Ihrer Kundendienst-Werkstatt erfahren Sie unter der
entsprechenden Telefonnummer auf der Rückseite.
Mit dieser Garantieerklärung erhalten Sie eine
zusätzliche Sicherheit. Sie schränkt jedoch in
keinem Falle Ihre gesetzlichen Gewährleistungs-
rechte ein, die Sie gegenüber demjenigen haben,
bei dem Sie das Gerät gekauft haben. Sie können
nach Ihrer Wahl diese in gewissem Umfange
weitergehenden Rechte (Minderung des Kauf-
preises oder Rückgängigmachung des Kaufes)
auch Ihrem Verkäufer gegenüber geltend machen.

12
ENGLISH
ROTARY DRILL DW133
Congratulations!
You have chosen a DEWALT Power Tool. Years of
experience, thorough product development and
innovation make DEWALT one of the most reliable
partners for professional Power Tool users.
Table of contents
Technical data en - 1
EC-Declaration of conformity en - 1
Safety instructions en - 2
Package contents en - 3
Description en - 3
Electrical safety en - 3
Mains plug replacement (U.K. & Ireland only) en - 3
Using an extension cable en - 4
Assembly and adjustment en - 4
Instructions for use en - 4
Maintenance en - 5
Guarantee en - 5
Technical data
DW133
Voltage V 230
(U.K. & Ireland only) V 230/115
Power input W 720
No load speed min
-1
1,000
Maximum drilling range in steel/softwood mm 13/50
Chuck spindle thread size UNF 1/2" x 20
Collar diameter mm 43
Maximum chuck capacity mm 13
Weight kg 2.9
Fuses:
Europe 230 V tools 10 Amperes, mains
U.K. & Ireland 230 V tools 13 Amperes, in plugs
The following symbols are used throughout this
manual:
Denotes risk of personal injury, loss of life
or damage to the tool in case of non-
observance of the instructions in this
manual.
Denotes risk of electric shock.
Fire hazard.
EC-Declaration of conformity
DW133
DEWALT declares that these Power Tools have been
designed in compliance with: 89/392/EEC,
89/336/EEC, 73/23/EEC, EN 50144, EN 55104,
EN 55014, EN 61000-3-2 & EN 61000-3-3.
For more information, please contact DEWALT at the
address below, or refer to the back of the manual.
Level of sound pressure according to 86/188/EEC &
89/392/EEC, measured according to EN 50144:
DW133
L
pA
(sound pressure) dB(A)* 89.5
L
WA
(acoustic power) dB(A) 97.5
* at the operator’s ear
Take appropriate measures for the
protection of hearing if the sound
pressure of 85 dB(A) is exceeded.
Weighted root mean square acceleration value
according to EN 50144:
DW133
< 2.5 m/s
2
Director Engineering and Product Development
Horst Großmann
DEWALT, Richard-Klinger-Straße 40,
D-65510, Idstein, Germany
en - 1

13
ENGLISH
Safety instructions
When using Power Tools, always observe the
safety regulations applicable in your country to
reduce the risk of fire, electric shock and
personal injury. Read the following safety
instructions before attempting to operate this
product.
Keep these instructions in a safe place!
General
1 Keep work area clean
Cluttered areas and benches can cause accidents.
2 Consider work area environment
Do not expose Power Tools to humidity. Keep
work area well lit. Do not use Power Tools in the
presence of inflammable liquids or gases.
3 Guard against electric shock
Prevent body contact with earthed surfaces
(e.g. pipes, radiators, cookers and refrigerators).
For use under extreme conditions (e.g. high
humidity, when metal swarf is being produced,
etc.) electric safety can be improved by inserting
an isolating transformer or a (FI) earth-leakage
circuit-breaker.
4 Keep children away
Do not let children come into contact with the
tool or extension cord. Supervision is required
for those under 16 years of age.
5 Extension cords for outdoor use
When the tool is used outdoors, always use
extension cords intended for outdoor use and
marked accordingly.
6 Store idle tools
When not in use, Power Tools must be stored in
a dry place and locked up securely, out of reach
of children.
7 Dress properly
Do not wear loose clothing or jewellery. They
can be caught in moving parts. Preferably wear
rubber gloves and non-slip footwear when
working outdoors. Wear protective hair covering
to keep long hair out of the way.
8 Wear safety goggles
Also use a face or dust mask in case the
operations produce dust or flying particles.
9 Beware of maximum sound pressure
Take appropriate measures for the protection of
hearing if the sound pressure of 85 dB(A) is
exceeded.
10 Secure workpiece
Use clamps or a vice to hold the workpiece. It is
safer and it frees both hands to operate the tool.
11 Do not overreach
Keep proper footing and balance at all times.
12 Avoid unintentional starting
Do not carry the plugged-in tool with a finger on
the switch. Be sure that the switch is released
when plugging in.
13 Stay alert
Watch what you are doing. Use common sense.
Do not operate the tool when you are tired.
14 Disconnect tool
Shut off power and wait for the tool to come
to a complete standstill before leaving it
unattended. Unplug the tool when not in use,
before servicing or changing accessories.
15 Remove adjusting keys and wrenches
Always check that adjusting keys and wrenches
are removed from the tool before operating the
tool.
16 Use appropriate tool
The intended use is laid down in this instruction
manual. Do not force small tools or attachments
to do the job of a heavy-duty tool. The tool will
do the job better and safer at the rate for which
it was intended.
Warning! The use of any accessory or
attachment or performance of any operation
with this tool, other than those recommended
in this instruction manual may present a risk
of personal injury.
17 Do not abuse cord
Never carry the tool by its cord or pull it to
disconnect from the socket. Keep the cord away
from heat, oil and sharp edges.
18 Maintain tools with care
Keep the tools in good condition and clean for
better and safer performance. Follow the
instructions for maintenance and changing
accessories. Inspect the tool cords at regular
intervals and, if damaged, have them repaired by
an authorized DEWALT repair agent. Inspect the
extension cords periodically and replace them if
damaged. Keep all controls dry, clean and free
from oil and grease.
19 Check for damaged parts
Before using the tool, carefully check it for
damage to ensure that it will operate properly
en - 2

14
ENGLISH
and perform its intended function. Check for
misalignment and seizure of moving parts,
breakage of parts and any other conditions that
may affect its operation.
Have damaged guards or other defective parts
repaired or replaced as instructed.
Do not use the tool if the switch is defective.
Have the switch replaced by an authorized
DEWALT repair agent.
20 Have your tool repaired by an authorized
DEWALT repair agent
This Power Tool is in accordance with the
relevant safety regulations. To avoid danger,
electric appliances must only be repaired by
qualified technicians.
Package contents
The package contains:
1 Heavy duty Drill
1 Side handle
1 Depth gauge
1 Instruction manual
1 Exploded drawing
• Check for damage to the tool, parts or accessories
which may have occurred during transport.
• Take the time to thoroughly read and understand
this manual prior to operation.
Description (fig. A)
Your professional DEWALT DW133 D-handle Rotary
Drill has been designed for heavy duty rotary drilling,
thread tapping and mixing.
1 ON/OFF-switch
2 Lock-ON button
3 Housing
4 Forward/reverse slider
5 Ventilation slots
6 Side handle
7 Depth adjustment rod
8 Keyless chuck (option)
9 Keyed chuck
10 Sleeve
11 Chuck key
Electrical safety
The electric motor has been designed for one
voltage only. Always check that the power supply
corresponds to the voltage on the rating plate.
Your DEWALT tool is double insulated in
accordance with EN 50144; therefore no
earth wire is required.
Mains plug replacement
(U.K. & Ireland only)
• Should your mains plug need replacing and you
are competent to do this, proceed as instructed
below. If you are in doubt, contact an authorized
DEWALT repair agent or a qualified electrician.
• Disconnect the plug from the supply.
• Cut off the plug and dispose of it safely; a plug
with bared copper conductors is dangerous if
engaged in a live socket outlet.
• Only fit 13 Amperes BS1363A approved plugs
fitted with the correctly rated fuse (1).
• The cable wire colours, or a letter, will be marked
at the connection points of most good quality
plugs. Attach the wires to their respective points
in the plug (see below). Brown is for Live (L) (2)
and Blue is for Neutral (N) (4).
• Before replacing the top cover of the mains plug
ensure that the cable restraint (3) is holding the
outer sheath of the cable firmly and that the two
leads are correctly fixed at the terminal screws.
Never use a light socket.
Never connect the live (L) or neutral (N)
wires to the earth pin marked E or .
For 115 V units with a power rating exceeding 1500 W,
we recommend to fit a plug to BS4343 standard.
Using an extension cable
If an extension cable is required, use an approved
extension cable suitable for the power input of this
tool (see technical data). The minimum conductor
size is 1.5 mm2. When using a cable reel, always
unwind the cable completely.
en - 3

15
ENGLISH
• Loosen the side handle.
• For RH-users, slide the side handle clamp over the
43 mm collar behind the chuck, handle at the left.
• For LH-users, slide the side handle clamp over the
43 mm collar behind the chuck, handle at the right.
• Rotate the side handle to the desired position
and tighten the handle.
Setting the drilling depth (fig. B)
• Insert the required drill bit into the chuck.
• Slacken the side handle (6).
• Fit the depth adjustment rod (7) through the hole
in the side handle clamp.
• Adjust the drilling depth as shown.
• Tighten the side handle.
Forward/reverse slider (fig. C)
• To select forward or reverse rotation, use the
forward/reverse-slider (4) as shown
(see arrows on tool).
Chuck removal
Keyed chuck (fig. D)
• Open the chuck jaws as far as possible.
• Insert a screwdriver into the chuck and remove
the chuck retaining screw (12) by turning
clockwise as shown.
• Insert the chuck key into one of the holes in the
side of the chuck and strike it with a hammer.
Keyless chuck (fig. E)
A pair of wedges (13) is required to remove the
keyless chuck.
• Place the wedges as shown and tap with
a hammer to remove the chuck.
Instructions for use
Always observe the safety instructions
and applicable regulations.
Prior to operation:
• Insert the appropriate bit.
• Mark the spot where the hole is to be drilled.
• Be aware of the location of pipework and wiring.
• Apply only a gentle pressure to the tool. Excessive
force does not speed up drilling but decreases
tool performance and may shorten tool life.
Also refer to the table below.
Conductor size (mm
2
) Cable rating (Amperes)
0.75 6
1.00 10
1.50 15
2.50 20
4.00 25
Cable length (m)
7.5 15 25 30 45 60
Voltage Amperes Cable rating (Amperes)
115 0-2.0 66 66 610
2.1 - 3.4 6 6 6 6 15 15
3.5 - 5.0 6 6 10 15 20 20
5.1 - 7.0 10 10 15 20 20 25
7.1 - 12.0 15 15 20 25 25 -
12.1 - 20.0 20 20 25 - - -
230 0 - 2.0 6 6 6 6 6 6
2.1 - 3.4 6 6 6 6 6 6
3.5 - 5.0 6 6 6 6 10 15
5.1 - 7.0 10 10 10 10 15 15
7.1 - 12.0 15 15 15 15 20 20
12.1 - 20.0 20 20 20 20 25 -
Assembly and adjustment
Prior to assembly and adjustment always
unplug the tool.
Inserting and removing a bit (fig. A)
Keyed chuck (9)
• Open the chuck by turning the sleeve (10)
counterclockwise and insert the bit shank.
• Put the chuck key (11) into each hole in the side
of the chuck and turn clockwise until tight.
Keyless chuck (8)
• Open the chuck by turning the sleeve
counterclockwise and insert the bit shank.
• Tighten firmly by turning the sleeve clockwise.
• To remove the bit, proceed in reverse order.
Fitting the side handle (fig. A)
The side handle (6) can be fitted to suit both RH- and
LH-users.
Always use the Drill with the side handle
properly assembled.
en - 4
