Dewalt Dw952 User manual

DW952, DW953, DW954, DW958, DW961, DW971, DW972, DW990, DW991

Cordless Adjustable Clutch Driver/Drill

Perceuse-tournevis sans fil à embrayage réglable

Taladro/Destornillador Inalámbrico con Embrague Ajustable

DW975/DW996 Cordless Adjustable Hammerdrills

DW975/DW996 Perceuse-tournevis sans fil à embrayage réglable

DW975/DW996 Destornillador Inalámbrico con Embrague Ajustable

INSTRUCTION MANUAL

GUIDE D´UTILISATION

MANUAL DE INSTRUCCIONES

INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y

PÓLIZA DE GARANTÍA. ADVERTENCIA: LÉASE ESTE

INSTRUCTIVO ANTES DE USAR EL PRODUCTO.

Questions? See us on the World Wide Web at www.dewalt.com

English

F YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT THIS OR ANY DEWALT TOOL,

CALL US TOLL FREE AT: 1-800-4-DEWALT (1-800-433-9258)

General Safety Rules – For All Battery Operated Tools

WARNING! Read and understand all instructions. Failure to follow all instructions

listed below may result in electric shock, fire and/or serious personal injury.

SAVE THESE INSTRUCTIONS

WORK AREA

•Keep your work area clean and well lit. Cluttered benches and dark areas invite

accidents.

•Do not operate power tools in explosive atmospheres, such as in the presence of

flammable liquids, gases, or dust. Power tools create sparks which may ignite the

dust or fumes.

•Keep bystanders, children, and visitors away while operating a power tool.

Distractions can cause you to lose control.

ELECTRICAL SAFETY

•Do not abuse the cord. Never use the cord to carry the tool. Keep cord away from

heat, oil, sharp edges or moving parts. Replace damaged cords immediately. Damaged

cords may create a fire.

•A battery operated tool with integral batteries or a separate battery pack must be

recharged only with the specified charger for the battery. A charger that may be suit-

able for one type of battery may create a risk of fire when used with another battery.

•Use battery operated tool only with the specifically designated battery pack. Use

of any other batteries may create a risk of fire.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use common sense when operating a

power tool. Do not use tool while tired or under the influence of drugs, alcohol, or med-

ication. A moment of inattention while operating power tools may result in serious per-

sonal injury,

•Dress properly. Do not wear loose clothing or jewelry. Contain long hair. Keep

your hair, clothing, and gloves away from moving parts. Loose clothing, jewelry, or long

hair can be caught in moving parts. Air vents cover moving parts, and should be avoid-

ed as well.

•Avoid accidental starting. Be sure switch is in the locked or off position before

inserting battery pack. Carrying tools with your finger on the switch or inserting the

battery pack into a tool with the switch on invites accidents.

•Remove adjusting keys or wrenches before turning the tool on. A wrench or a key

that is left attached to a rotating part of the tool may result in personal injury.

•Do not overreach. Keep proper footing and balance at all times. Proper footing and

balance enables better control of the tool in unexpected situations.

•Use safety equipment. Always wear eye protection. Dust mask, non-skid safety

shoes, hard hat, or hearing protection must be used for appropriate conditions.

TOOL USE AND CARE

•Use clamps or other practical way to secure and support the workpiece to a

stable platform. Holding the work by hand or against your body is unstable and may

lead to a loss of control.

•Do not force tool. Use the correct tool for your application. The correct tool will do the

job better and safer at the rate for which it is designed.

•Do not use tool if switch does not turn it on or off. A tool that cannot be controlled

with the switch is dangerous and must be repaired.

•Disconnect battery pack from tool or place the switch in the locked or off posi-

tion before making any adjustments, changing accessories, or storing the tool.

Such preventative safety measures reduce the risk of starting the tool accidentally.

•Store idle tools out of reach of children and other untrained persons. Tools are

dangerous in the hands of untrained users.

•When battery pack is not in use, keep it away from other metal objects like: paper

clips, coins, keys, nails, screws, or other small metal objects that can make a

connection from one terminal to another. Shorting the battery terminals together

may cause sparks, burns, or a fire.

•Maintain tools with care. Keep cutting tools sharp and clean. Properly maintained

tools, with sharp cutting edges are less likely to bind and are easier to control.

•Check for misalignment or binding of moving parts, breakage of parts, and any

other condition that may affect the tools operation. If damaged, have the tool serv-

iced before using. Many accidents are caused by poorly maintained tools.

•Use only accessories that are recommended by the manufacturer for your model.

Accessories that may be suitable for one tool, may create a risk of injury when used on

another tool.

SERVICE

•Tool service must be performed only by qualified repair personnel. Service or

maintenance performed by unqualified personnel may result in a risk of injury.

•When servicing a tool, use only identical replacement parts. Follow instructions

in the Maintenance section of this manual. Use of unauthorized parts or failure to fol-

low Maintenance Instructions may create a risk of shock or injury.

Additional Safety Rules

•Hold tool by insulated gripping surfaces when performing an operation where the

tool may contact hidden wiring. Contact with a “live” wire will also make exposed

metal parts of the tool “live” and shock the operator.

CAUTION: Some tools with large battery packs will stand upright on the battery pack

but may be easily knocked over. When not in use, place tool on its side on a stable sur-

face where it will not cause a tripping or falling hazard.

CAUTION: Wear appropriate hearing protection during use. Under some condi-

tions and duration of use, noise from this product may contribute to hearing loss.

WARNING: Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to cause cancer, birth defects or other

reproductive harm. Some examples of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber (CCA).

Your risk from these exposures varies, depending on how often you do this type of work.

To reduce your exposure to these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are specially designed to filter

out microscopic particles.

•Avoid prolonged contact with dust from power sanding, sawing, grinding,

drilling, and other construction activities. Wear protective clothing and wash

exposed areas with soap and water. Allowing dust to get into your mouth, eyes, or lay

on the skin may promote absorption of harmful chemicals.

• The label on your tool may include the following symbols.

V ............volts A ................amperes

Hz ..........hertz W................watts

min..........minutes ..............alternating current

........direct current no ..............no load speed

..........Class II Construction …/min ........revolutions or reciprocation per minute

..........earthing terminal ..............safety alert symbol

English

Important Safety Instructions for Battery Packs

The battery pack is not fully charged out of the carton! First read the safety instructions

below. Then follow charging notes and procedures.

READ ALL INSTRUCTIONS

• Do not incinerate the battery pack even if it is severely damaged or is completely worn

out.The battery pack can explode in a fire.

• A small leakage of liquid from the battery pack cells may occur under extreme usage or

temperature conditions. This does not indicate a failure. However, if the outer seal is

broken and this leakage gets on your skin:

a. Wash quickly with soap and water.

b. Neutralize with a mild acid such as lemon juice or vinegar.

c. If battery liquid gets into your eyes, flush them with clean water for a minimum of

10 minutes and seek immediate medical attention. (Medical note: The liquid is

25-35% solution of potassium hydroxide.)

• Do not carry extra battery packs in aprons, pockets, or tool boxes along with other metal

objects. Battery pack could be short circuited causing damage to the battery pack and

possibly causing severe burns or fire.

• Charge the battery packs only in D

WALT chargers.

•NOTE: The batteries in your battery pack are the nickel–cadmium type. Cadmium is

considered to be a toxic material by the Environmental Protection Agency. Before dis-

posing of damaged or worn out Nickel–Cadmium battery packs, check with your state

Environmental Protection Agency to find out about special restrictions on the disposal

of these battery packs or return them to a D

WALT certified service center for recycling.

•DO NOT store or use the tool and battery pack in locations where the temperature may

reach or exceed 105°F (such as outside sheds or metal buildings in summer).

DANGER: Never attempt to open the battery pack for any reason. If battery pack case

is cracked or damaged, do not insert into charger. Danger of electric shock or electrocu-

tion. Damaged battery packs should be returned to service center for recycling.

NOTE: Battery storage and carrying caps are provided for use whenever the

battery is out of the tool or charger. Remove cap before placing battery in

charger or tool.

WARNING: Do not store or carry battery so that metal objects can con-

tact exposed battery terminals.

For example, do not place battery in aprons,

pockets, tool boxes, product kit boxes, drawers, etc. with loose nails, screws, keys, etc. with-

out battery cap. Without cap in place, battery could short circuit causing fire or burns or

damage to battery.

The RBRC™ Seal

The RBRC™ (Rechargeable Battery Recycling Corporation) Seal on the

nickel-cadmium battery (or battery pack) indicates that the costs to recycle

the battery (or battery pack) at the end of its useful life have already been

paid by DEWALT. In some areas, it is illegal to place spent nickel-cadmium

batteries in the trash or municipal solid waste stream and the RBRC program

provides an environmentally conscious alternative.

RBRC in cooperation with DEWALT and other battery users, has established programs in

the United States to facilitate the collection of spent nickel-cadmium batteries. Help protect

our environment and conserve natural resources by returning the spent nickel-cadmium

battery to an authorized DEWALT service center or to your local retailer for recycling. You

may also contact your local recycling center for information on where to drop off the spent

battery.

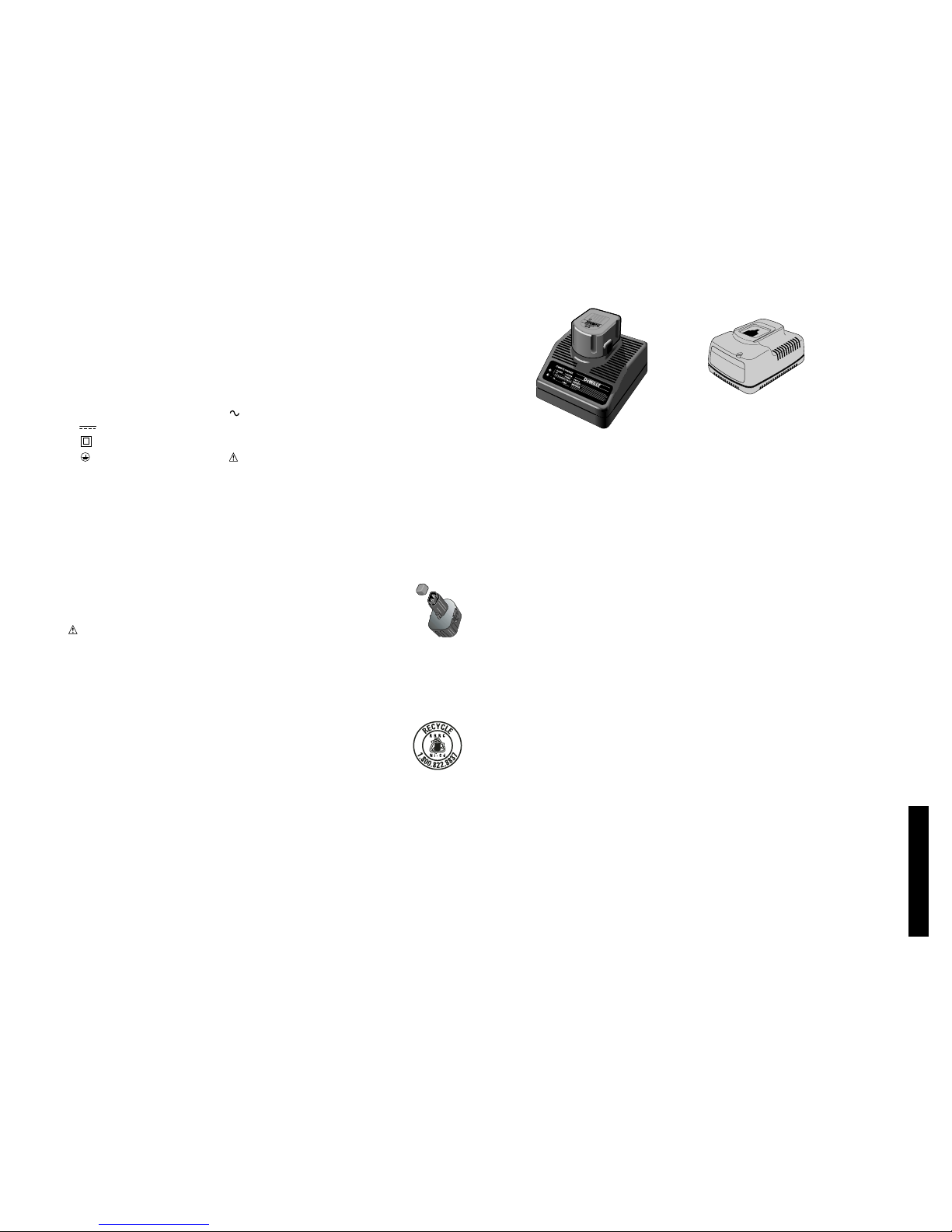

Important Safety Instructions for Battery Chargers

SAVE THESE INSTRUCTIONS - This manual contains important safety instructions for

WALT battery chargers.

• Before using battery charger, read all instructions and cautionary markings on battery

charger, battery and product using battery.

CAUTION:To reduce the risk of injury, charge only D

WALT nickel cadmium recharge-

able batteries. Other types of batteries may burst causing personal injury and damage.

CAUTION: Under certain conditions, with the charger plugged in to the power supply,

the exposed charging contacts inside the charger can be shorted by foreign material.

Foreign materials of a conductive nature such as, but not limited to, steel wool, aluminum

foil, or any buildup of metallic particles should be kept away from charger cavities. Always

unplug the charger from the power supply when there is no battery pack in the cavity.

Unplug charger before attempting to clean.

DANGER: 120 volts present at charging terminals. Do not probe with conductive

objects. Danger of electric shock or electrocution.

WARNING: Don’t allow any liquid to get inside charger. Electric shock may result.

• The charger and battery pack are specifically designed to work together. DO NOT

attempt to charge the battery pack with any chargers other than the ones in this

manual.

• These chargers are not intended for any uses other than charging D

WALT rechargeable

batteries. Any other uses may result in risk of fire, electric shock or electrocution.

• To reduce risk of damage to electric plug and cord, pull by plug rather than cord when

disconnecting charger.

• Make sure cord is located so that it will not be stepped on, tripped over, or otherwise

subjected to damage or stress.

• An extension cord should not be used unless absolutely necessary. Use of improper

extension cord could result in risk of fire, electric shock, or electrocution.

• An extension cord must have adequate wire size (AWG or American Wire Gauge) for

safety. The smaller the gauge number of the wire, the greater the capacity of the cable,

that is 16 gauge has more capacity than 18 gauge. When using more than one extension

to make up the total length, be sure each individual extension contains at least the

minimum wire size.

Recommended Minimum AWG Size for Extension Cords

Total Extension Cord Length (feet)

25 50 75 100 125 150 175

Wire Gauge (AWG)

18 18 16 16 14 14 12

• The charger is ventilated through slots in the top and the bottom of the housing. Do not

place any object on top of charger or place the charger on a soft surface that might block

the ventilation slots and result in excessive internal heat. Place the charger in a position

away from any heat source.

• Do not operate charger with damaged cord or plug — have them replaced immediately.

• Do not operate charger if it has received a sharp blow, been dropped, or otherwise

damaged in any way; take it to an authorized service center.

• Do not disassemble charger; take it to an authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of electric shock, electrocution or fire.

• To reduce risk of electric shock, unplug charger from outlet before attempting any

cleaning. Removing the battery pack will not reduce this risk.

•NEVER attempt to connect 2 chargers together.

• The charger is designed to operate on standard household electrical power (120 Volts

AC). Do not attempt to use it on any other voltage! This does not apply to vehiculat

charger.

Chargers

Your battery can be charged in DEWALT 1 Hour Chargers, 15 Minute Chargers or Vehicular

12 volt charger. Be sure to read all safety instructions before using your charger.

Consult chart on back cover for compatibility of chargers and battery packs.

English

Charging Procedure

1 HOUR CHARGERS

1. Plug the charger into an appropriate power outlet.

2. Insert the battery pack into the charger, as shown in FIG.1, making sure the pack is

fully seated in the charger. The red (charging) light will blink continuously indicating that

the charging process has started.

3. The battery pack will be fully charged in about 1 hour. The completion of charge will be

indicated by the red light remaining ON continuously. The pack is fully charged and

may be used at this time or left in the charger.

TROUBLE INDICATORS: These chargers are designed to detect certain problems that

can arise with battery packs which would be indicated by the red light flashing at a fast rate

(and continuous beeping for 15 Minute Chargers). If this occurs, re-insert battery pack. If

problem persists, try a different battery pack to determine if the charger is OK. If the new

pack charges correctly, then the original pack is defective and should be returned to a serv-

ice center for recycling. If the new battery pack elicits the same trouble indication as the

original, have charger tested at an authorized service center.

PROBLEM POWER LINE

If your charger has a Problem Power Line indicator: When the charger ‘is used with some

portable power sources such as generators or sources that convert DC to AC, the charger

may temporarily suspend operation, flashing the red light with two fast blinks followed

by a pause. This indicates the power source is out of limits.

HOT PACK DELAY

If your charger has a Hot Pack Delay feature: When the charger detects a battery that is hot,

it automatically starts a Hot Pack Delay, suspending charging until the battery has cooled.

After the battery has cooled, the charger automatically switches to the Pack Charging mode.

This feature ensures maximum battery life. The red light flashes long, then short while in the

Hot Pack Delay mode.

15 MINUTE CHARGERS

1. Plug the charger into an appropriate power outlet. The charger will beep twice, the red

light will blink and go off.

2. Insert the battery pack into the charger, as shown in FIG. 1, making sure the pack is

fully seated in the charger. The red light will blink and the charger will beep once indi-

cating the charging process has started.

3. The battery pack will be fully charged in less than 15 minutes under most conditions.

This will be indicated by the red light remaining ON and 3 beeps. The pack is fully

charged and may be used at this time or left in the charger.

WEAK BATTERY PACKS: The charger can also detect a weak battery. Such batteries

are still usable but should not be expected to perform as much work. In such cases,

about 10 seconds after battery insertion, the charger will beep rapidly 8 times to indicate

a weak battery condition. The charger will then go on to charge the battery to the

highest capacity possible.

15 MINUTE CHARGER FIG. 1

1 HOUR CHARGER

ALL CHARGERS

Leaving the battery pack in the charger: When the red light remains ON, the charger

has switched to its "equalize charge" mode which lasts approximately 4 hours, after which

the charger will switch to "maintenance charge" mode. The battery pack can be removed

at any time during these charge cycles, but will only be fully charged if the red light is con-

tinuously ON. The charger and battery pack can be left connected with the red light glow-

ing indefinitely. The charger will keep the battery pack fresh and fully charged. A battery

pack will slowly lose its charge when kept out of the charger. If the battery pack has not

been kept on maintenance charge, it may need to be recharged before use. A battery pack

may also slowly lose its charge if left in a charger that is not plugged into an appropriate

AC source.

Important Charging Notes

1. Longest life and best performance can be obtained if the battery pack is charged when

the air temperature is between 65°F and 75°F (18°- 24°C). DO NOT charge the bat-

tery pack in an air temperature below +40°F(+4.5°C), or above +105°F (+40.5°C). This

is important and will prevent serious damage to the battery pack.

2. The charger and battery pack may become warm to touch while charging. This is a nor-

mal condition, and does not indicate a problem.

3. If the battery pack does not charge properly — (1) Check current at receptacle by plug-

ging in a lamp or other appliance, (2) Check to see if receptacle is connected to a light

switch which turns power off when you turn out the lights. (3) Move charger and bat-

tery pack to a location where the surrounding air temperature is approximately 65°F -

75°F (18°- 24°C). (4) If charging problems persist, take or send the tool, battery pack

and charger to your local service center.

4. The battery pack should be recharged when it fails to produce sufficient power on jobs

which were easily done previously. DO NOT CONTINUE to use under these condi-

tions. Follow the charging procedure. You may also charge a partially used pack when-

ever you desire with no adverse affect on the battery pack.

5. Do not immerse charger in water or any other liquid.

WARNING: Don't allow any liquid to get inside charger. Electric shock may result. To

facilitate the cooling of the battery pack after use, avoid placing the charger or battery pack

in a warm environment such as in a metal shed, or an uninsulated trailer.

CAUTION: Never attempt to open the battery pack for any reason. If the plastic hous-

ing of the battery pack breaks or cracks, return to a service center for recycling.

OPERATION

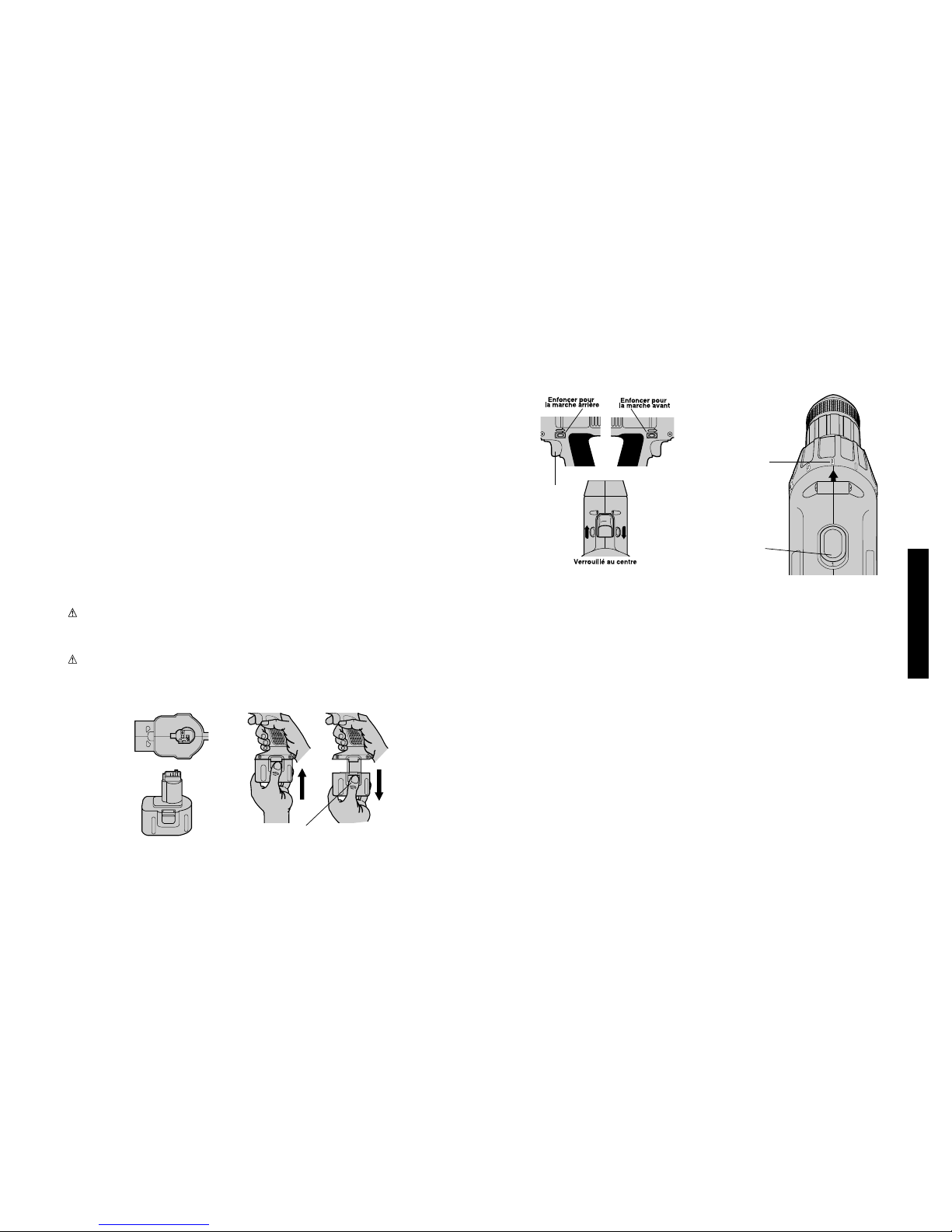

Installing and Removing the Battery Pack (Fig. 2, 3)

NOTE: Make sure your battery pack is fully charged.

To install the battery pack into the tool handle, align the base of the tool with the notch

inside the tool’s handle and slide the battery pack firmly into the handle until you hear the

lock snap into place as shown. To remove the battery pack from the tool, press the release

buttons and firmly pull the battery pack out of the tool handle. Insert it into the charger as

described in the charger section of this manual.

RELEASE BUTTON

FIG. 3FIG. 2

English

Variable Speed Switch

To turn the tool on, squeeze the trigger switch. To turn the tool off, release the trigger

switch. Your tool is equipped with a brake. The chuck will stop as soon as the trigger switch

is fully released.

The variable speed switch enables you to select the best speed for a particular application.

The farther you squeeze the trigger, the faster the tool will operate. Use lower speeds for

starting holes without a centerpunch, drilling in metals or plastics, driving screws and

drilling ceramics, or in any application requiring high torque. Higher speeds are better for

drilling in wood, wood compositions and for using abrasive and polishing accessories. For

maximum tool life, use variable speed only for starting holes or fasteners.

NOTE: Continuous use in variable speed range is not recommended. It may damage the

switch and should be avoided.

Forward/Reverse Control Button

(FIG. 4) A forward/reverse control button determines the direction of the tool and also

serves as a lock off button. To select forward rotation, release the trigger switch and

depress the forward/reverse control button on the right side of the tool.To select reverse,

depress the forward/reverse control button on the left side of the tool. The center position

of the control button locks the tool in the off position. When changing the position of the

control button, be sure the trigger is released. NOTE: The first time the tool is run after

changing the direction of rotation, you may hear a click on start up. This is normal and does

not indicate a problem.

Torque Adjustment Collar

The torque adjustment collar is clearly marked with numbers and a drill bit symbol.The col-

lar should be rotated until the desired setting is located at the top of the tool, (FIG. 5).

Locators are provided in the collar to eliminate the guess work when selecting fastening

torque. The higher the number on the collar, the higher the torque and the larger the fas-

tener which can be driven. To lock the clutch for drilling operations, move to the drill bit posi-

tion.

NOTE: When using the Drill/Driver for drilling holes, be sure that the Torque Adjusting

Collar is set so the figure of the drill is aligned with the arrow on the top of the tool. Failure

to do this will allow the clutch to slip while attempting to drill

Dual Range Gearing

The dual range feature of your Driver/Drill allows you to shift gears for greater versatility.

Figure 5 item A.

FIG. 4 FIG. 5

TRIGGER

SWITCH

TORQUE

ADJUSTMENT

COLLAR

DUAL RANGE

GEAR SHIFTER

To select the low speed, high torque setting, turn the tool off and permit to stop. Slide the

gear shifter forward (towards the chuck) (position 1), as shown in FIG. 5. To select the high

speed, low torque setting, turn the tool off and permit to stop. Slide the gear shifter back

(away from chuck).

NOTE Do not change gears when the tool is running. If you are having trouble changing

gears, make sure that the dual range gear shifter is either completely pushed forward or

completely pushed back.

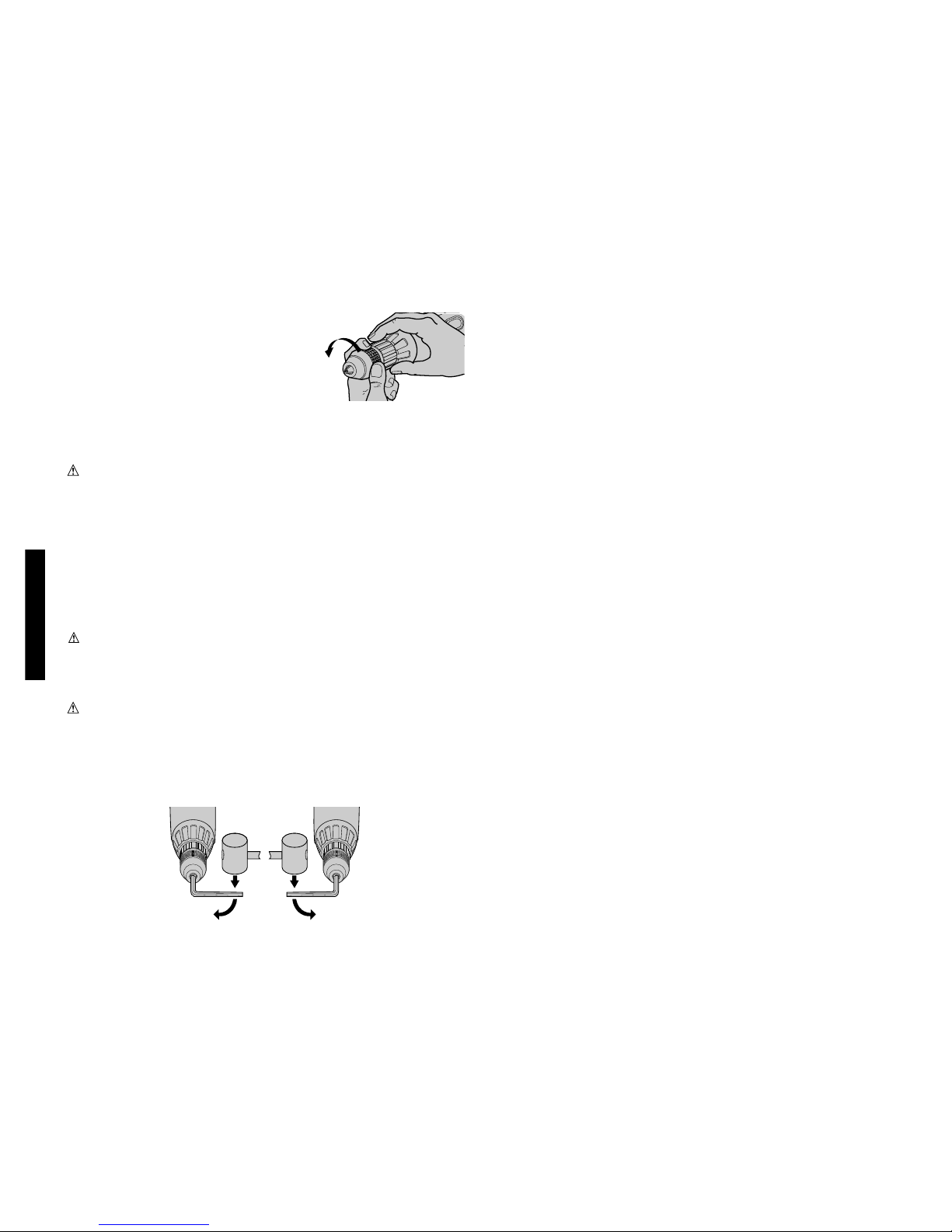

Keyless Chuck

Your tool features a keyless chuck for greater convenience.

To insert a drill bit or other accessory, follow the steps listed

below.

1. Lock the trigger switch in the off position as described

earlier.

2. Grasp the rear half of the chuck with one hand and use

your other hand to rotate the front half counterclockwise,

as shown in FIG 6. Rotate far enough so that the chuck

opens sufficiently to accept the desired accessory.

3. Insert the bit or other accessory about 3/4" into the chuck and tighten securely by hold-

ing the rear half of the chuck and rotating the front portion in the clockwise direction.

To release the accessory, repeat step 2 listed above.

WARNING: Do not attempt to tighten drill bits (or any other accessory) by gripping the

front part of the chuck and turning the tool on. Damage to the chuck and personal injury

may result. Always lock off trigger switch when changing accessories.

Be sure to tighten chuck with two hands on both the rear sleeve and the forward sleeve for

maximum tightness.

Single Sleeve Chuck

Some tools feature a keyless chuck with one plastic sleeve for one-handed operation of

the chuck. To insert a drill bit or other accessory, follow the steps listed below.

1. Lock the trigger in the off position (Fig. 4).

2. Grasp the black sleeve of the chuck with one hand and rotate the sleeve counterclock-

wise until it is open enough to accept the desired tool.

3. Insert the tool shank about 3/4" (18 mm) and tighten the chuck by rotating the sleeve

clockwise.

WARNING: Do not attempt to tighten drill bits (or other accessory) by gripping the front

part of the chuck and turning the tool on. damage to the chuck and personal injury may

result. Always lock the trigger in the off position when changing accessories.

Be sure to tighten the chuck with one hand on the chuck sleeve and one hand firmly hold-

ing the drill for maximum tightness.

NOTE: Do not install a single sleeve chuck onto a tool that has a standard two sleeve, key-

less chuck. Tools originally built with a single-sleeve chuck have an internal locking mech-

anism that is not part of the chuck. Therefore the single-sleeve chuck will not function prop-

erly on tools originally built with standard two-sleeve chucks.

Chuck Removal

Always wear eye protection.

Turn the adjustment collar to the “drill” position and low speed gear shifter position 1.

Tighten the chuck around the shorter end of a hex key (not supplied) of 1/4" or greater size.

Using a wooden mallet or similar object, strike the longer end in the clockwise direction, as

shown in FIG. 7. This will loosen the screw inside the chuck.

FIG. 6

English

Open chuck jaws fully, insert screwdriver (or Torx tool if required) into front of chuck

between jaws to engage screw head. Remove screw by turning clockwise (left-hand-

thread). Place hex key in chuck and tighten, as shown in FIG. 8. Using a wooden mallet

or similar object, strike key sharply in the counterclockwise direction. This will loosen the

chuck so that it can be unscrewed by hand.

Chuck Installation

Screw the chuck on by hand as far as it will go and insert screw (LH thread). Tighten screw

securely. Tighten the chuck around the shorter end of a 1/4" or larger hex key (not sup-

plied) strike the longer end in the clockwise direction with a wooden mallet, as shown in

FIG. 7. Tighten the screw once again by turning in a counterclockwise direction.

Operation as a Drill

Turn the collar to the drill bit symbol. Install and tighten the desired drill bit in the chuck.

Select the desired speed/torque range using the dual range gear shifter to match the speed

and torque to the planned operation. Follow these instructions for best results when drilling.

DRILLING

1. Use sharp drill bits only. For WOOD, use twist drill bits, spade bits, power auger bits,

or hole saws. For METAL, use high speed steel twist drill bits or hole saws. For

MASONRY, such as brick, cement, cinder block, etc., use carbide-tipped bits.

2. Be sure the material to be drilled is anchored or clamped firmly. If drilling thin material,

use a “back-up” block to prevent damage to the material.

3. Always apply pressure in a straight line with the bit. Use enough pressure to keep the drill

bit biting, but do not push hard enough to stall the motor or deflect the bit.

4. Hold tool firmly to control the twisting action of the drill.

5. IF DRILL STALLS, it is usually because it is being overloaded. RELEASE TRIGGER

IMMEDIATELY, remove drill bit from work, and determine cause of stalling. DO NOT

CLICK TRIGGER OFF AND ON IN AN ATTEMPT TO STARTA STALLED DRILL – THIS

CAN DAMAGE THE DRILL.

6. To minimize stalling or breaking through the material, reduce pressure on drill and ease

the bit through the last fractional part of the hole.

7. Keep the motor running when pulling the bit back out of a drilled hole. This will help

prevent jamming.

8. With variable speed drills there is no need to center punch the point to be drilled. Use a

slow speed to start the hole and accelerate by squeezing the trigger harder when the hole

is deep enough to drill without the bit skipping out. Operate at full on after starting the bit.

Operation as a Hammerdrill

To utilize the hammer feature of your tool, rotate the collar to align the hammer symbol

with the arrow shown in FIG.5. The hammering position is for hammer drilling in soft con-

crete and masonry such as brick, mortar and soft ceramics.

1. When drilling, use just enough force on the hammer to keep it from bouncing exces-

sively or “rising” off the bit. Too much force will cause slower drilling speeds, overheat-

ing, and a lower drilling rate.

FIG. 8

FIG. 7

2. Drill straight, keeping the bit at a right angle to the work. Do not exert side pressure on

the bit when drilling as this will cause clogging of the bit flutes and a slower drilling

speed.

3. When drilling deep holes, if the hammer speed starts to drop off, pull the bit partially out

of the hole with the tool still running to help clear debris from the hole.

4. Do not pour water into the hole to settle dust. Water causes clogging of bit flutes which

will tend to make the bit bind in the hole.

Drilling in Wood

Holes in wood can be made with the same twist drills used for metal. These bits may

overheat unless pulled out frequently to clear chips from the flutes. For larger holes, use low

speed wood bits. Work that is likely to splinter should be backed up with a block of wood.

Drilling in Metals

Use a cutting lubricant when drilling metals. The exceptions are cast iron and brass which

should be drilled dry. The cutting lubricants that work best are sulphurized cutting oil or lard

oil; bacon grease will also serve the purpose.

Drilling Masonry

Use carbide tipped masonry bits at low speeds. Keep even force on the drill but not so

much that you crack the brittle materials. A smooth, even flow of dust indicates the proper

drilling rate.

Operation as a Screwdriver

Select the desired speed/torque range using the dual range gear shifter on the top of tool

to match the speed and torque to the planned operation.

Insert the desired fastener accessory into the chuck as you would any drill bit. Make a

few practice runs in scrap or unseen areas to determine the proper position of the clutch

collar.

Maintenance

CLEANING: With the motor running, blow dirt and dust out of all air vents with dry air at

least once a week. Wear safety glasses when performing this. Exterior plastic parts may

be cleaned with a damp cloth and mild detergent. Although these parts are highly solvent

resistant, NEVER use solvents.

CHARGER CLEANING INSTRUCTIONS:

WARNING: Disconnect the charger from the AC outlet before cleaning.

Dirt and grease may be removed from the exterior of the charger using a cloth or soft non-

metallic brush. Do not use water or any cleaning solutions.

Accessories

Recommended accessories for use with your tool are available at extra cost from your local

service center.

CAUTION: The use of any non-recommended accessory may be hazardous.

If you need any assistance in locating any accessory, please contact DEWALT Industrial Tool

Co., 701 East Joppa Road, Baltimore, MD 21286 or call 1-800-4-DEWALT. (1-800-433-9258)

MAXIMUM RECOMMENDED CAPACITIES

Low Range- 1 High Range- 2

BITS, METAL DRILLING 3/8" 1/4"

WOOD, FLAT BORING 1" 5/8"

HOLE SAWS 1" 3/4"

English

Repairs

To assure product SAFETY and RELIABILITY, repairs, maintenance and adjustment

(including brush inspection and replacement) should be performed by certified service cen-

ters or other qualified service organizations, always using identical replacement parts.

Full Warranty

DEWALT heavy duty industrial tools are warranted for one year from date of purchase. We

will repair, without charge, any defects due to faulty materials or workmanship. For warran-

ty repair information, call 1-800-4-DEWALT. This warranty does not apply to accessories or

damage caused where repairs have been made or attempted by others. This warranty

gives you specific legal rights and you may have other rights which vary in certain states

or provinces.

In addition to the warranty, DEWALT tools are covered by our:

30 DAY NO RISK SATISFACTION GUARANTEE

If you are not completely satisfied with the performance of your DEWALT heavy duty indus-

trial tool, simply return it to the participating seller within 30 days for a full refund. Please

return the complete unit, transportation prepaid. Proof of purchase may be required.

FREE WARNING LABEL REPLACEMENT: If your warning labels become illegible or are

missing, call 1-800-4-DEWALT for a free replacement.

POUR TOUT RENSEIGNEMENT SUPPLÉMENTAIRE SUR CET OUTIL OU TOUT

AUTRE OUTIL DEWALT, COMPOSER SANS FRAIS LE NUMÉRO :

1 800 4-DEWALT (1 800 433-9258)

Regles de sécurité générales pour tous les outils à

baterie

AVERTISSEMENT! Vous devez lire et comprendre toutes les instructions. Le

non-respect, même partiel, des instructions ci-après entraîne un risque de choc élec-

trique, d’incendie et/ou de blessures graves.

CONSERVEZ CES INSTRUCTIONS

AIRE DE TRAVAIL

•Veillez à ce que l’aire de travail soit propre et bien éclairée. Le désordre et le

manque de lumière favorisent les accidents.

•N’utilisez pas d’outils électriques dans une atmosphère explosive, par exemple

en présence de liquides, de gaz ou de poussières inflammables. Les outils élec-

triques créent des étincelles qui pourraient enflammer les poussières ou les vapeurs.

•Tenez à distance les curieux, les enfants et les visiteurs pendant que vous tra-

vaillez avec un outil électrique. Ils pourraient vous distraire et vous faire faire une

fausse manoeuvre.

SÉCURITÉ ÉLECTRIQUE

•Ne maltraitez pas le cordon. Ne transportez pas l’outil par son cordon et ne

débranchez pas la fiche en tirant sur le cordon. N’exposez pas le cordon à la

chaleur, à des huiles, à des arêtes vives ou à des pièces en mouvement. Remplacez

immédiatement un cordon endommagé. Un cordon endommagé augmente le risque de

choc électrique.

•Un outil à bloc-batterrie amovible ou à batterie intégrée ne doit être rechargé

qu’avec le chargeur prévu pour la batterie. Un chargeur qui convient à tel type de

batterie peut présenteer un risque d’incendie avec tel autre type de batterie.

•N’utilisez un outil qu’avec un bloc-batterie conçu spécifiquement pour lui.

L’emploi d’un autre bloc-batterie peut créerr un risque d’incendie.

SÉCURITÉ DES PERSONNES

•Restez alerte, concentrez-vous sur votre travail et faites preuve de jugement.

N’utilisez pas un outil électrique si vous êtes fatigué ou sous l’influence de drogues,

d’alcool ou de médicaments. Un instant d’inattention suffit pour entraîner des blessures

graves.

•Habillez-vous convenablement. Ne portez ni vêtements flottants ni bijoux.

Confinez les cheveux longs. N’approchez jamais les cheveux, les vêtements ou les

gants des pièces en mouvement. Des vêtements flottants, des bijoux ou des cheveux

longs risquent d’être happés par des pièces en mouvement. Se tenir éloigné des

évents puisque ces derniers pourraient camoufler des pièces mobiles.

•Méfiez-vous d’un démarrage accidental. Avant d’insérer un bloc-batterie, assurez-

vous quee l’interrupteur de l’outil est sur ARRÊT. Le fait de transporter un outil avec le

doigt sur la détente ou d’insérer un bloc-batterie alors que l’interrrupteur set en position

MARCHE peut mener tout droit à un accident.

•Enlevez les clés de réglage ou de serrage avant de démarrer l’outil. Une clé

laissée dans un pièce tournante de l’outil peut provoquer des blessures.

•Ne vous penchez pas trop en avant. Maintenez un bon appui et restez en équilibre

en tout temps. Un bonne stabilité vous permet de mieux réagir à une situation

inattendue.

•Utilisez des accessoires de sécurité. Portez toujours des lunettes ou une visière.

Selon les conditions, portez aussi un masque antipoussière, des bottes de sécurité anti-

dérapantes, un casque protecteur et/ou un appareil antibruit.

UTILISATION ET ENTRETIEN DES OUTILS

•Immobilisez le matériau sur une surface stable au moyen de brides ou de toute

autre façon adéquate. Le fait de tenir la pièce avec la main ou contre votre corps offre

un stabilité insuffisante et peut amener un dérapage de l’outil.

•Ne forcez pas l’outil. Utilisez l’outil approprié à la tâche. L’outil correct fonctionne

mieux et de façon plus sécuritaire. Respectez aussi la vitesse de travail qui lui est pro-

pre.

•N’utilisez pas un outil si son interrupteur est bloqué. Un outil que vous ne pouvez

pas commander par son interrupteur est dangereux et droit être réparé.

•Retirez le bloc-batterie ou mettez l’interrupteur sur ARRÊT ou en position ver-

rouillée avant d’effectuer un réglage, de changer d’accessoire ou de ranger

l’outil. De telled mesures préventives réduisent le rrisque de démarrrage accidentel d

l’outil.

•Rangez les outils hors de la portée des enfantes et d’autres personnes inexpéri-

mentées. Les outils sont dangereux dans les mains d’utilisateurs novices.

•Lorsque le bloc-batterie n’est pas en service, tenez-le à l’écart d’autres

métalliques (trombones, pièces de monnaie. clés, clous, vis, etc.) susceptibles

d’établir un contact électrique entre les deux bornes. La mise en court-circuit des

bornes de la batterie peut produire des éntincelles et constitue un risque de brûlures ou

d’incendie.

•Prenez soin de bien entretenir les outils. Les outils de coupe doivent être toujours

bien affûtés et propres. Des outils bien entretenus, dont les arêtes sont bien tran-

chantes, sont moins susceptibles de coincer et plus faciles à diriger.

•Soyez attentif à tout désalignement ou coincement des pièces en mouvement, à

tout bris ou à toute autre condition préjudiciable au bon fonctionnement de

l’outil. Si vous constatez qu’un outil est endommagé, faites-le réparer avant de vous

en servir. De nombreux accidents sont causés par des outils en mauvais état.

•N’utilisez que des accessoires que le fabricant recommande pour votre modèle

d’outil. Certains accessoires peuvent convenir à un outil, mais être dangereux avec

autre.

RÉPARATION

•La réparation des outils électriques doit être confiée à un réparateur qualifié.

L’entretien ou la réparation d’un outil électrique par un amateur peut avoir des con-

séquences graves.

•Pour la réparation d’un outil, n’employez que des pièces de rechange d’origine.

Suivez les directives données à la section «Réparation» de ce manuel. L’emploi de

pièces non autorisées ou le non-respect des instructions d’entretien peut créer un

risque de choc électrique ou de blessures.

Mesures de sécurité additionnelles

•

Ne le saisir que par ses poignées en plastique afin de se protéger des secouss-

es électriques que provoqueraient le contact de la lame avec un fil sous tension.

Lorsqu’on scie dans les murs, les planchers ou tout autre endroit où peuvent se trou-

ver des fils sous tension, ne pas toucher à tout composant métallique de l’outil.

MISE EN GARDE : Quelques outils avec de grands paquets de batterie se tiendront

droits sur le paquet de batterie mais peuvent être facilement frappés plus de. Quand pas

en service, placez l'outil de son côté sur une surface stable où il ne causera pas un risque

de déclenchement ou en chute.

MISE EN GARDE : porter un dispositif de protection personnel anti-bruit approprié

durant l’utilisation. Sous certaines conditions et pendant toute la durée de l’utilisation, le

bruit émanant de ce produit pourrait contribuer à la perte d’audition.

AVERTISSEMENT : Certains outils, tels que les sableuses électriques, les scies, les

meules, les perceuses ou certains autres outils de construction, peuvent soulever de la

poussière contenant des produits chimiques susceptibles d’entraîner le cancer, des mal-

Français

formations congénitales ou pouvant être nocifs pour le système reproductif. Parmi ces

produits chimiques, on retrouve :

• le plomb dans les peintures à base de plomb;

• la silice cristalline dans les briques et le ciment et autres produits de maçonnerie;

• l’arsenic et le chrome dans le bois de sciage ayant subi un traitement chimique (CCA).

Le risque associé à de telles expositions peut varier selon la fréquence avec laquelle on

effectue ces travaux. Pour réduire l’exposition à de tels produits, il faut travailler dans un

endroit bien ventilé et utiliser l’équipement de sécurité approprié tel un masque anti-pous-

sières spécialement conçu pour filtrer les particules microscopiques.

•Éviter tout contact prolongé avec la poussière soulevée par cet outil ou autres

outils électriques. Porter des vêtements de protection et nettoyer les parties

exposées du corps avec de l'eau savonneuse. S'assurer de bien se protéger afin

d'éviter d'absorber par la bouche, les yeux ou la peau des produits chimiques nocifs.

• L’étiquette de l’outil peut comporter les symboles suivants.

V ................volts A..................ampères

Hz..............hertz W ................watts

.../min ........minutes ..............courant alternatif

..........courant continu no................sous vide

..............construction de classe II /min ............tours ou courses à la minute

..............borne de mise à la terre ................symbole d´avertissement

Importantes mesures de sécurité relatives aux

ensembles de piles

L’ensemble de piles n’est pas complètement chargé à sa sortie de l’usine. Lire d’abord

les instructions suivantes, puis se conformer aux directives relatives au chargement.

LIRE TOUTES LES DIRECTIVES

• Ne pas incinérer l’ensemble de piles même s’il est très endommagé ou complètement

usé. La chaleur des flammes peut faire exploser les piles.

• Il peut se produire une légère fuite du liquide excitateur des piles dans des conditions

d’utilisation et de chargement difficiles ou en cas de température extrême, fuite qui ne

serait pas nécessairement un signe de panne. Toutefois, si ce liquide s’échappe par

une rupture du joint étanche du boîtier et atteint la peau, il faut :

a. laver immédiatement à l’eau et au savon;

b. neutraliser à l’aide d’un acide doux (jus de citron ou vinaigre)

c. si le liquide excitateur atteint les yeux, il faut rincer à l’eau claire pendant au moins

dix minutes et consulter immédiatement un médecin. (Avis au médecin : le liquide

excitateur est une solution d’hydrogène de potassium à 25-35 p. 100.)

• Ne pas tenter d’ouvrir le boîtier de l’ensemble de piles. Si le boîtier en plastique se fend

ou se brise, ne plus s’en servir et ne pas le recharger.

• Ne pas transporter des ensembles de piles de rechange dans des tabliers, des poches

ou des coffres à outil avec d’autres objets métalliques. L’ensemble de piles pourrait

alors être court-circuité, ce qui l’endommagerait et présenterait des risques de brûlures

importantes ou d’incendie.

• Les ensembles de piles doivent être chargés seulement à l’aide d’un chargeur

WALT.

•

NOTE :

Relire et respecter toutes les notes importantes relatives au chargement qu’on

retrouve dans le présent guide.

•

NOTE :

Les piles de l’ensemble renferment du nickel-cadmium. Le cadmium est un pro-

duit toxique. Avant de se débarrasser d’un ensemble de piles au nickel-cadmium, se

renseigner sur les règlements locaux à cet effet ou retourner l’ensemble de piles à un

centre de service D

WALT autorisé pour qu’il y soit recyclé.

REMARQUE : Un capuchon est fourni avec la pile en vue d’être utilisé chaque

fois qu’on retire cette dernière de l’outil ou du chargeur en vue de la ranger ou

de la transporter; enlever le capuchon avant de remettre la pile dans le chargeur

ou dans l’outil.

AVERTISSEMENT : S’assurer, au moment de ranger ou de transporter la pile,

qu’aucun objet métallique n’entre en contact avec les bornes à découvert de la pile.

Par exemple, il faut éviter de placer une pile sans capuchon dans un tablier, une poche,

une boîte à outils ou un tiroir (etc.) contenant des objets tels que des clous, des vis ou des

clés, car la pile pourrait causer un court-circuit et s’endommager, ou risquer de provoquer

des brûlures ou un incendie.

Ensembles de piles

L’outil nécessite un ensemble de piles DEWALT de 9,6, de 12, ou de 14,4 volts. Lorsqu’on

commande un ensemble de piles de rechange, bien indiquer le numéro de modèle et la

tension.

Les ensembles de piles cà durée prolongée et à haute capatieé durent 25 p. 100 plus

longtemps que les ensembles de piles standard. NOTE : On peut utiliser des ensembles

de piles standard ou à durée prolongée avec l’outil. Il faut toutefois s’assurer que la ten-

sion est appropriée.

Le sceau RBRCmc

Le sceau RBRCmc de l’ensemble de piles au nickel-cadium indique que -

mDEWALT participe volontairement à un programme du monde industriel qui

a pour objet de ramasser et de recycler ces ensembles de piles à la fin de

leur vie utile, si on s’en débarrasse aux États-Unis. Le programme RBRCmc

offre une solution de rechange pratique à la mise au rebut des ensembles de

piles au nickel-cadmium usés, que ce soit à la poubelle ou dans le système

municipal car cette mise au rebut est illégale dans certains endroits.

Grâce à la contribution de DEWALT au RBRCmc, il suffit de laisser un ensemble de piles

usé chez les détaillants qui vendent des piles au nickel-cadmium de rechange ou dans un

centre de service DEWALT autorisé. On peut également se renseigner auprès de son cen-

tre local de recyclage pour savoir comment se débarrasser d’un ensemble de piles usé.

DEWALT fait partie de ce programme en raison de son engagement à protéger l’environ-

nement et à préserver les ressources naturelles.

RBRCmc est une marque de commerce de l’organisme américain Rechargeable Battery

Recycling Corporation.

Importantes mesures de sécurité relatives

au chargeur

Le présent guide contient des conseils importants relatifs à la sécurité et à l’utilisation.

Bien lire toutes les directives et tous les avertissements qui se trouvent sur le chargeur,

l’ensemble de piles et l’outil avant d’utiliser le chargeur.

DANGER : Les bornes du chargeur sont sous une tension de 120 volts. Ne pas les

examiner avec un objet conducteur; cela présente des risques de secousses électriques.

DANGER :

Ne pas placer dans le chargeur un ensemble de piles craqué ou endom-

magé; cela présente des risques de secousses électriques.

• Le chargeur et l’ensemble de piles ont été conçus pour fonctionner ensemble. NE

JAMAIS tenter de charger l’ensemble de piles à l’aide d’un chargeur autre que ceux

décrits dans le présent guide.

• Protéger le chargeur de la pluie ou de la neige.

• L’utilisation du chargeur pour tout ensemble de piles autre que les ensembles

rechargeables D

WALT comporte des risques d’incendie et de secousses électriques.

• Pour minimiser les risques de dommages au cordon et à sa fiche, débrancher l’appareil

en tirant sur la fiche plutôt que sur le cordon.

Français

• Veiller à ce que le cordon soit rangé de sorte qu’on ne marche pas dessus, qu’il ne

présente pas de risques de blessures, et qu’il ne soit pas autrement sujet aux dommages

et aux contraintes.

• Sauf nécessité absolue, ne jamais utiliser de cordon de rallonge. L’utilisation d’un cordon

de rallonge non conforme présente des risques d’incendies et de secousses électriques.

• Les cordons de rallonge doivent être faits de conducteurs de calibre approprié (AWG ou

jauge américaine des fils) par mesure de sécurité. Le numéro de calibre du fil est

inversement proportionnel à la capacité du cordon. Ainsi, un cordon de calibre 16 a une

capacité supérieure à celle d’un cordon de calibre 18. Lorsqu’il est nècessaire d’utiliser

plus d’un cordon de rallonge, veiller à ce que chaque cordon ait au moins le calibre

minimal.

Calibre de fil minimum recommandé pour les rallonges

Longueur totale de la rallonge

25 pi 50 pi 75 pi 100 pi 125 pi 150 pi 175 pi

7,6 m 15,2 m 22,9 m 30,5 m 38,1 m 45,7 m 53,3 m

Calibre AWG

18 18 16 16 14 14 12

• La ventilation du chargeur se fait par les fentes sur le dessus et le dessous de l’appareil.

Ne rien déposer sur le chargeur et ne pas déposer ce dernier sur une surface qui pour-

rait en bloquer les orifices car cela risque de provoquer la surchauffe de l’appareil.

Éloigner le chargeur des sources de chaleur.

• Ne jamais se servir du chargeur lorsque le cordon ou la fiche sont endommagés. Les

remplacer immédiatement.

• Ne jamais se servir d’un chargeur qui a encaissé un coup brusque, qui est tombé ou

qui est endommagé. Le faire vérifier à un centre de service autorisé.

• Ne jamais démonter le chargeur. N’en confier la réparation ou l’entretien qu’à un cen-

tre de service autorisé. Le remontage non conforme du produit comporte des risques

d’incendies ou de secousses électriques.

• Pour minimiser les risques de secousses électriques, débrancher le chargeur de la

prise de courant avant de le nettoyer. Le risque n’est pas éliminé en enlevant l’ensem-

ble de piles du chargeur.

•NE JAMAIS raccorder deux chargeurs l’un à l’autre.

•NE PAS ranger le produit dans un endroit où la température peut atteindre 40 °C

(105 °F) (comme dans une remise métallique en été).

• Le chargeur est conçu pour fonctionner sur une alimentation domestique standard

(120 volts). Ne pas essayer de s’en servir sous toute autre tension.

Chargeurs

L’ensemble de piles peut être chargé dans un chargeur en 15 minutes ou dans un

chargeur en une heure DEWALT. Bien lire toutes les mesures de sécurité relatives aux

chargeurs avant de s’en servir.

CHARGEUR EN UNE HEURE

CHARGEUR EN 15 MINUTES

Méthode de chargement

CHARGEURS D’UNE HEURE

1. Enficher le chargeur dans une prise appropriée.

2. Insérer le bloc-piles dans le chargeur, tel qu’illustré à la FIG. 1, en s’assurant de bien

l’enfoncer. Le voyant (de charge) rouge clignotera continuellement, indiquant que le

cycle de charge est amorcé.

3. Le bloc-piles est complètement chargé après environ une heure. Le voyant rouge

restera allumé, indiquant que le bloc-piles est complètement rechargé; on peut alors le

réutiliser ou le laisser dans le chargeur.

PROBLÈMES RELIÉS À LA SOURCE DE COURANT : les chargeurs munis d’un voyant

d’indication de problème au niveau de la source de courant peuvent suspendre tempo-

rairement le chargement s’il est branché dans une source d’alimentation portative, comme

une génératrice ou un convertisseur de courant continu en courant alternatif. En présence

d’un tel problème, le voyant rouge émet deux clignotements rapides, suivis d’une pause,

indiquant que le problème se situe au niveau de la source de courant.

DISPOSITIF DE DÉTECTION DE PILES CHAUDES : si le chargeur est muni d’un disposi-

tif visant à détecter les piles chaudes, le chargement sera retardé jusqu’à ce que la pile se

soit refroidie et le chargeur se placera automatiquement en position de chargement; ce dis-

positif sert à maximiser la durée de vie des piles. Le voyant rouge s’allume longuement, et

ensuite brièvement lorsque ce dispositif est en marche.

CHARGEURS DE 15 MINUTES

1. Enficher le chargeur dans une prise appropriée; une fois alimenté, il émet deux sig-

naux sonores et le voyant rouge clignote puis s’éteint.

2. Insérer le bloc-piles dans le chargeur, tel qu’illustré à la FIG. 1, en s’assurant de bien

l’enfoncer. Le voyant rouge clignotera continuellement et le chargeur émettra un seul

signal sonore pour indiquer que le cycle de charge est amorcé.

3. Dans la plupart des cas, le bloc-piles requiert moins de 15 minutes pour se charger

complètement. Le voyant rouge reste allumé et le chargeur émet trois signaux sonores

pour indiquer que le bloc-piles est complètement rechargé; on peut alors le réutiliser

ou le laisser dans le chargeur.

BLOC-PILES FAIBLE : on peut aussi utiliser le chargeur de 15 minutes pour déterminer

si une pile est faible. Bien qu’on puisse continuer à utiliser une pile faible, elle ne procur-

era pas un plein rendement. Si tel est le cas, 10 secondes après l’insertion de la pile, le

chargeur émettra rapidement huit signaux sonores pour indiquer qu’il s’agit d’une pile

faible, puis chargera la pile jusqu’à sa pleine capacité.

INDICATEURS D’ANOMALIE : les chargeurs sont conçus pour détecter certains prob-

lèmes pouvant être reliés aux bloc-piles. Ces problèmes sont indiqués par le clignotement

rapide du voyant rouge et, dans le cas des chargeurs de 15 minutes, par un signal sonore

continu. Si un tel problème survient, réinsérer le bloc-piles dans le chargeur. Si le problème

persiste, remplacer le bloc-piles afin de déterminer si le chargeur fonctionne bien. Si le

bloc-piles de rechange se charge correctement, cela signifie que le bloc initial est

défectueux et qu’on doit le retourner à un centre de service afin qu’il puisse être recyclé.

Si le bloc neuf affiche le même problème que le bloc initial, on doit faire vérifier le chargeur

à un centre de service autorisé.

CHARGEURS DE TOUT TYPE

Bloc-piles laissé dans le chargeur. Lorsque le voyant rouge reste allumé, cela signifie

que le chargeur s’est placé en mode d’égalisation de charge, lequel peut rester ainsi pen-

dant environ 4 heures. Après ce délai, le chargeur se placera en mode de tenue de charge.

Bien que le bloc-piles puisse être retiré pendant n’importe quel de ces cycles, il n’est com-

plètement chargé que lorsque le voyant rouge reste allumé continuellement. On peut

laisser le chargeur (avec un bloc-piles inséré) raccordé à une prise tant que le voyant

rouge reste allumé; le chargeur maintient alors la charge du bloc-piles afin que ce dernier

soit prêt à être utilisé. Un bloc-piles perd graduellement sa charge s’il n’est pas gardé dans

Français

le chargeur. Un bloc-piles n’étant pas maintenu en mode de tenue de charge devra être

rechargé avant son utilisation. Un bloc-piles peut graduellement perdre sa charge s’il est

laissé dans un chargeur qui n’est pas enfiché dans une source d’alimentation à courant

alternatif appropriée.

Notes importantes concernant le chargement

1. Afin de maximiser la durée de vie du bloc-piles et d’assurer son rendement optimal, le

charger à la température ambiante, soit entre 18 et 24 °C (65 et 75 °F). Afin d’éviter

d’endommager le bloc-piles, il est important de NE PAS le charger à des températures

inférieures à +4,5 °C (+40 °F) ou supérieures à +40,5 °C (105 °F).

2. Le chargeur et le bloc-piles peuvent devenir chauds au toucher lors du chargement.

Ceci est normal et n’indique pas la présence d’un problème.

3. Si le bloc-piles ne se charge pas normalement, il faut : (1) vérifier l’alimentation de la

prise en y enfichant une lampe ou un appareil, (2) s’assurer que la prise ne soit pas

raccordée à un interrupteur qui coupe le courant lorsqu’on éteint les lumières, (3) plac-

er le chargeur et le bloc-piles dans un endroit où la température ambiante est environ

18 à 24 °C (65 et 75 °F) ou, si le problème persiste, (4) retourner l’outil, le bloc-piles et

le chargeur au centre de service de sa région.

4. Le bloc-piles doit être rechargé lorsqu’il ne produit pas suffisamment de courant pour

permettre à l’utilisateur de travailler normalement. On doit CESSER de l’utiliser dans

de telles conditions et suivre la méthode de chargement. On peut aussi charger en tout

temps un bloc-piles partiellement déchargé sans nuire à son fonctionnement.

5. Dans certaines conditions, lorsque le chargeur est enfiché, les raccords de charge à

nu situés à l’intérieur du chargeur peuvent subir un court-circuit lorsqu’ils entrent en

contact avec une matière étrangère. Les matières conductives comme la laine d’acier,

la feuille d’aluminium ou les particules métalliques, mais sans toutefois s’y limiter,

doivent être tenus à l’écart des cavités du chargeur. Toujours débrancher celui-ci

lorsque le bloc-piles n’y est pas inséré ou avant de le nettoyer.

AVERTISSEMENT : ne jamais laisser de liquide s’infiltrer à l’intérieur du chargeur afin

d’éviter les risques de choc électrique. Pour faciliter le refroidissement du bloc-piles après

son utilisation, éviter de placer ce dernier ou le chargeur dans un environnement chaud

comme un cabanon en métal ou une remorque non isolée.

MISE EN GARDE : ne jamais ouvrir le bloc-piles pour quelle que raison que ce soit. Si

le compartiment en plastique se rupture ou se fissure, le retourner au centre de service afin

qu’il puisse être recyclé.

Interrupteur à régulateur de vitesse

Pour mettre l’outil en marche, enfoncer l’interrupteur à détente; pour le mettre hors circuit,

relâcher l’interrupteur à détente. La perceuse-tournevis est dotée d’un frein qui immobilise

le mandrin à l’instant où on relâche la détente de l’interrupteur.

La perceuse-tournevis est munie d’un régulateur de vitesse qui permet de choisir la

meilleure vitesse pour la tâche à effectuer. Plus on enfonce l’interrupteur à détente, plus

l’outil fonctionne rapidement.

BOUTON DE DÉGAGEMENT

FIG. 2 FIG. 3

Se servir de la basse vitesse pour l’amorçage de trous sans poinçon ainsi que pour percer

les métaux, les plastiques et la céramique, pour enfoncer des vis ou pour exécuter toute

autre tâche nécessitant un couple élevé. La vitesse élevée convient mieux au perçage du

bois et des panneaux d’agglomérés, ainsi qu’à l’utilisation d’accessoires pour le ponçage

et le polissage. Afin d’optimiser la durée de l’outil, utiliser le régulateur de vitesse seule-

ment pour commencer des trous ou pour fixer des attaches.

NOTE : Il n’est pas conseillé d’utiliser continuellement le régulateur de vitesse car cela

risque d’endommager l’interrupteur.

Inverseur de marche

(Figure 4) L’inverseur de marche permet de choisir le mode de fonctionnement de l’outil et

de le verrouiller en position d’arrêt. Pour actionner la marche avant, il faut relâcher l’inter-

rupteur à détente, puis enfoncer l’inverseur vers la droite de l’outil. Pour actionner la

marche arrière, il faut relâcher l’interrupteur à détente, puis enfoncer l’inverseur vers la

gauche de l’outil. L’outil est verrouillé en position hors circuit lorsque l’inverseur se trouve

au centre. Il faut relâcher l’interrupteur à détente avant de modifier la position de l’inverseur

de marche. NOTE : Lorsqu’on démarre l’outil après en avoir changé le mode de fonction-

nement, un déclic peut se faire entendre. Il s’agit d’une situation normale qui ne pose

aucun problème.

Collier de réglage du couple

Autour du collier de réglage du couple, on peut voir les chiffres numero ainsi qu’un sym-

bole de foret. Il faut faire tourner le collier jusqu’à ce que le réglage voulu se trouve sur le

dessus de l’outil, comme le montre la figure 5. Il y a des encoches dans le collier afin

d’éliminer les jeux de devinette lors du choix du couple de fixation. Plus le chiffre est élevé,

plus le couple est élevé. On peut alors enfoncer des attaches de grandes dimensions.

Pour verrouiller le mandrin afin d’utiliser l’outil pour percer, choisir le symbole du foret.

Deux gammes de vitesses

Les deux gammes de vitesses de la perceuse-tournevis offrent une grande souplesse

d’utilisation. Pour choisir la gamme de basses vitesses à un couple élevé, mettre l’outil hors

tension et en attendre l’immobilisation. Pousser le sélecteur vers l’avant (mandrin -

position 1), comme le montre la figure 5. Pour choisir la gamme de viteses élevées à un

faible couple, mettre l’outil hors tension et en attendre l’immobilisation. Pousser le sélecteur

vers l’arrière.

NOTE : Ne pas changer la gamme de vitesses lorsque l’outil fonctionne. Lorsqu’on éprouve

de la difficulté à changer la gamme de vitesses, s’assurer que le sélecteur est complètement

vers l’avant ou l’arrière.

FIG. 5

COLLIER DE RÉGLAGE

DU COUPLE

DEUX GAMMES

DE VITESSES

FIG. 4

INTERRUPTEUR

À DÉTENTE

Français

Mandrin sans clé

L’outil est muni d’un mandrin sans clé pour plus de

commodité. Pour y insérer un foret ou tout autre

accessoire, faire ce qui suit.

1. Verrouiller l’interrupteur à détente en position d’arrêt

de la façon décrite à la page 17.

2. Saisir la moitié arrière du mandrin d’une main et de

l’autre, faire tourner la moitié avant dans le sens

antihoraire, comme le montre la figure 6. Faire

tourner suffisamment pour faire entrer l’accessoire voulu dans le mandrin.

3. Insérer environ 3/4 po (19 mm) du foret ou de l’accessoire dans le mandrin et bien ser-

rer en tenant la moitié arrière du mandrin tout en faisant tourner la moitié avant dans

le sens horaire.

Pour dégager l’accessoire, répéter l’étape 2 précédente.

AVERTISSEMENT : Ne pas essayer de serrer les forets (ou tout autre accessoire) en

saisissant l’avant du mandrin et en mettant l’outil en marche car cela présente des risques

de dommages au mandrin et de blessures. Toujours verrouiller l’interrupteur en position

d’arrêt lors du remplacement des accessoires. Bien serrer le mandrin à l’aide des deux

mains aux manchons avant et arrière afin d’en maximiser le serrage.

Mandrin à manchon unique

Certains outils sont dotés d’un mandrin sans clé à manchon unique en plastique afin de

permettre à l’utilisateur de manipuler le mandrin d’une seule main. Suivre les étapes suiv-

antes pour l’insertionérer d’une mèche ou de tout autre accessoire dans le mandrin :

1. Verrouiller l’interrupteur à gâchette en position d’arrêt (fig. 4).

2. Saisir le manchon noir du mandrin avec une main et le faire tourner le manchon vers

la gauche jusqu’à ce qu’il s’ouvre suffisamment pour recevoir l’accessoire à insérer.

3. Insérer l’emmanchement de l’accessoireoutil d’envioron 19 mm (3/4 po) dans le

mandrin; et resserrer celui-ci en tournant le manchondrin vers la droite.

AVERTISSEMENT : ne pas tenter de serrer la de mèche (ou tout autre accessoire) en

saisissant la partie avant du mandrin et en mettant l’outil en marche; cela pourrait afin

d’éviter d’endommagerr le le mandrin ou d’entraîner des blessures. Toujours verrouiller

l’interrupteur à gâchette en position d’arrêt lorsqu’on change un accessoire.

Lorsqu’onToujours serrer le mandrin, saisirur le manchon unique en le tenant d’une main

et en tenant la perceuse de l’autre afin d’assurerobtenir un serrage optimal.

AVERTISSEMENT : Afin de maîtriser le mouvement de torsion, saisir la perceuse des

deux mains .

REMARQUE : ne pas installer un mandrin à manchon unique sur un outil conçu pour un

mandrin standard sans clé à deux manchons standard;, car les outils dotés d’un mandrin

àdestinés aux manchons uniques comportent un mécanisme de verrouillage interne qui ne

fait pas partie intégrantedistinct du mandrin. Par conséquent, le un mandrin à manchon

unique ne fonctionnera pas correctement sur les outils destinés aux mandrins à deux

manchons.

FIG. 8

FIG. 7

FIG. 6

Retrait du mandrin

Toujours porter des lunettes de sécurité.

Placer le collier de réglage à la position de perçage et le sélecteur de vitesse à la position 1

(basse vitesse). Serrer le mandrin autour de la courte extrémité d’une clé à six pans (non

comprise) d’au moins 1/4 po (6 mm). À l’aide d’un maillet en bois ou d’un objet semblable,

frapper l’extrémité la plus longue de la clé dans le sens horaire, de la façon ilustrée à la

figure 7. On desserre ainsi la vis à l’intérieur du mandrin.

Ouvrir complètement les mâchoires du mandrin, insérer le tournevis (ou l’outil Torx, le cas

échéant) à l’avant du mandrin entre les mâchoires de façon à l’engager dans la tête de la

vis. Retirer la vis en la faisant tourner dans le sens horaire (filet à gauche). Placer une clé

à six pans dans le mandrin et serrer de la façon illustrée à la figure 8. Frapper la clé dans

le sens antihoraire à l’aide d’un maillet en bois ou d’un objet semblable. On desserre ainsi

le mandrin de façon à pouvoir le dévisser à la main.

Installation du mandrin

Visser à fond le mandrin à la main et y insérer la vis (filet à gauche). Bien serrer la vis.

Visser le mandrin autour de la courte extrémité d’une clé à six pans d’au moins 1/4 po

(6 mm) (non fournie) et frapper la longue extrémité de la clé dans le sens horaire, de la

façon illustrée à la figure 7. Serrer la vis encore une fois en la faisant tourner dans le sens

antihoraire.

Fonctionnement de la perceuse

Faire tourner le collier jusqu’au symbole du foret. Installer et serrer le foret voulu dans le

mandrin. Choisir la gamme de vitesses et le couple voulus à l’aide du sélecteur de la gamme

de vitesses selon la vitesse et le couple nécessaires à l’exécution des travaux prévus. Se

conformer aux directives suivantes afin d’optimiser les résultats lors du perçage.

PERÇAGE

1. N’utiliser que des forets bien affûtés. Pour le BOIS : forets hélicoïdaux, à langue

d’aspic, de tarière ou des emporte-pièce; pour le MÉTAL : forets hélicoïdaux en acier

de coupe rapide ou des emporte-pièce; pour la MAÇONNERIE (brique, ciment, béton,

etc.) : forets au carbure.

2. Veiller à ce que la pièce à percer soit solidement retenue ou fixée en place. Afin d’éviter

les avaries aux matériaux minces, les adosser à un bloc de bois épais.

3. Toujours exercer la pression en ligne directe avec le foret. N’user que de la force qu’il

faut pour que le foret continue de percer; éviter de trop forcer, car cela pourrait faire

caler le moteur ou dévier le foret.

4. Saisir fermement la perceuse afin de contrer l’effet de torsion de l’outil en

marche.(fig. A)

5. LA PERCEUSE S’ÉTOUFFE habituellement lorsqu’elle est surchargée ou utilisée de

façon inappropriée. RELÂCHER IMMÉDIATEMENT L’INTERRUPTEUR À DÉTENTE,

retirer le foret du matériau et déterminer la cause de l’étouffement. ÉVITER DE MET-

TRE L’OUTIL EN MARCHE ET HORS CIRCUIT À L’AIDE DE L’INTERRUPTEUR À

DÉTENTE DANS LE BUT DE FAIRE DÉMARRER LA PERCEUSE BLOQUÉE, CAR

CELA POURRAIT L’ENDOMMAGER.

6. Afin de minimiser l’étouffement du moteur ou le défoncement de la pièce, réduire la

pression et faire avancer le foret plus doucement vers la fin de sa course.

7. Laisser le moteur en marche lorsqu’on retire le foret d’un trou afin d’éviter qu’il se

coince.

8. Il n’est pas nécessaire de pratiquer un creux de guidage avec une perceuse à régula-

teur de vitesse. Utiliser plutôt la basse vitesse pour commencer le trou, puis accélérer

en enfonçant plus profondément l’interrupteur à détente lorsque le foret est suffisam-

ment inséré dans la pièce.

Français

Fonctionnement de la perceuse à percussion

Pour utiliser le mode de perçage à percussion de l’outil, faire tourner le collier de façon

à aligner le symbole du marteau sur la flèche illustrée à la figure 5. Le mode de perçage

à percussion sert pour travailler dans du béton et de la maçonnerie (comme de la brique,

du mortier et de la céramique).

1. Lors du perçage, exercer la force suffisante sur l’outil pour l’empêcher de rebondir et

de faire sortir le foret. On ralentit le taux de perçage et on occasionne la surchauffe de

l’outil en y exerçant une pression excessive.

2. Percer en ligne droite, en maintenant le foret à un angle droit de la surface de travail.

Ne pas exercer de pression latérale sur le foret lors des travaux au risque d’en bloquer

les goujures et de ralentir le travail.

3. Lors du perçage de trous profonds, si la vitesse de l’outil commence à diminuer, sortir

une partie du foret du trou lorsque l’outil est en marche afin de dégager le trou de tout

débris.

4. Ne pas verser d’eau dans le trou pour atténuer l’émanation de poussière. En effet,

l’eau bloquerait alors les goujures du foret ce qui coincerait le foret dans le trou.

Perçage dans le bois

Les forets hélicoïdaux à métal peuvent servir à percer le bois, mais il faut les retirer sou-

vent du trou pour chasser les copeaux et rognures des goujures afin d’éviter la surchauffe.

Pour percer de gros trous, utiliser les forets à bois pour basses vitesses. Adosser les

matériaux friables à un bloc de bois quelconque.

Perçage dans le métal

Utiliser de l’huile de coupe pour percer les métaux, sauf la fonte et le laiton qui se percent

à sec. Les huiles de coupe les plus efficaces sont l’huile sulfurisée ou l’huile de lard; la

graisse de bacon est parfois suffisante.

Perçage dans la maçonnerie

Utiliser des forets au carbure à basses vitesses. Exercer une pression constante, sans

forcer afin d’éviter de casser les matériaux friables. Une production uniforme de poussière

à débit moyen indique un perçage convenable.

Fonctionnement du tournevis

Choisir la gamme de vitesses et le couple voulus à l’aide du sélecteur de la gamme de

vitesses selon la vitesse et le couple nécessaires à l’exécution des travaux prévus. Insérer

l’accessoire voulu dans le mandrin de la même façon qu’un foret. Faire quelques essais

dans une pièce de rebut ou à un endroit caché afin de déterminer la position appropriée

du collier d’embrayage.

Entretien

NETTOYAGE : Enlever la poussière et les saletés de tous les orifices de l’outil au moins

chaque semaine en y soufflant de l’air sec lorsque le moteur tourne. Porter des lunettes de

sécurité pendant ces travaux. Nettoyer les pièces extérieures en plastique à l’aide d’un

savon doux et d’un linge humide. Même si les composants de l’outils résistent bien aux

solvants, NE JAMAIS utiliser de solvants.

NETTOYAGE DU CHARGEUR

AVERTISSEMENT : Débrancher le chargeur de la prise de courant alternatif avant de

le nettoyer.

On peut enlever la poussière et la graisse qui se trouve à l’extérieur du chargeur à l’aide

d’un chiffon ou d’une brosse douce à poils non-métalliques. Ne pas se servir d’eau ni de

liquides nettoyants.

Accessoires

On peut se procurer en sus les accessoires recommandés pour l’outil chez les détaillants

ou aux centres de service autorisés. Pour trouver un accessoire pour l’outil, communiquer

à l’adresse suivante. DEWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD

21286, 1-800 4 DEWALT

MISE EN GARDE : L’utilisation de tout autre accessoire non recommandé pour l’outil

peut être dangereuse.

Capacité maximale recommandée

Basses vitesses - 1 Vitesses élevées - 2

FORETS À MÉTAL 10 mm (3/8 po) 6 mm (1/4 po)

FORETS À BOIS 25 mm (1 po) 16 mm (5/8 po)

EMPORTE-PIÈCES 25 mm (1 po) 19 mm (3/4 po)

Réparations

Pour assurer la SÉCURITÉ D’EMPLOI et la FIABILITÉ de l’outil, n’en confier la réparation,

l’entretien et les rajustements (y compris l’inspection et le remplacement des balais) qu’au

personnel d’un centre de service DEWALT ou d’un atelier d’entretien autorisé n’utilisant

que des pièces de rechange identiques.

Garantie complète

Les outils industriels de service intensif DEWALT sont garantis pendant un an à partir de

la date d’achat. Toute pièce d’un outil DEWALT qui s’avérait défectueuse en raison d’un

vice de matière ou de fabrication sera réparée ou remplacée sans frais. Pour obtenir de

plus amples renseignements sur les réparations couvertes par la garantie, composer le

1 (800) 4-DEWALT (! (800) 433-9258). La ga rantie ne couvre pas les accessories ni les

réparations tentées ou effectuées par des tiers. Les modalités de la présente garantie don-

nent des droits légaux spécifiques. L’utilisateur peut également se prévaloir d’autres droits

selon l’état ou la province qu’il habite.

En outre, la garantie suivante couvre les outils DEWALT.

GARANTIE DE SATISFACTION DE 30 JOURS OU ARGENT REMIS

Si, pour quelque raison que ce soit, l’outil industriel de service intensif DEWALT ne donne

pas entière satisfaction, il suffit de le retourner chez le marchand participant dans les

30 jours suivant la date d’achat afin d’obtenir un remboursement complet. Il faut retourn-

er, port payé, l’outil complet. On peut exiger une preuve d’achat.

REMPLACEMENT GRATUIT DE L'ÉTIQUETTE : Si vos étiquettes d'avertissement devi-

ennent illisibles ou sont manquantes, composez le 1-800-4-DEWALT pour obtenir une éti-

quette de remplacement gratuite.

Reglas generales de seguridad - Paratodas las

herramientas operadas con baterías

¡ADVERTENCIA! Lea y comprenda todas las instrucciones. No hacerlo puede orig-

inar riesgos de choque eléctrico, incendio y lesiones personales de gravedad.

CONSERVE ESTAS INSTRUCCIONES

AREA DE TRABAJO

•

Conserve su área de trabajo limpia y bien iluminada. Las bancas amontonadas y

las zonas oscuras propician los accidentes.

•

No opere herramientas eléctricas en atmósferas explosivas, como en presencia

de líquidos, gases o polvos inflamables. Las herramientas eléctricas producen chis-

pas que pueden originar la ignición de los polvos o los vapores.

•

Conserve a observadores, niños y visitantes alejados mientras opera una her-

ramienta eléctrica. Las distracciones pueden ocasionar que pierda el control.

SEGURIDAD ELECTRICA

•

No maltrate el cable. Nunca tome el cable para transportar una herramienta ni

para desconectarla de la toma de corriente. Consérvelo alejado de calor aceite, bor-

des afilados o piezas móviles. Cambie inmediatamente los cables dañados. Los cables

dañados aumentan el riego de choque eléctrico.

•

Una herramienta operada con baterías integradas o por separado debe recar-

garse solamente con el cargador especificado para esa batería. Un cargador ade-

cuado para un tipo de batería puede originar riesgos de incendio cuando se utiliza con

otro tipo de baterías.

•

Utilice su herramienta a baterías solamente con la batería específicamente dis-

eñada para ella. El uso de otro tipo de baterías puede originar riesgos de incendio.

SEGURIDAD PERSONAL

•

Esté alerta concéntrese en lo que está haciendo

Recurra al sentido común cuando

opere una herramienta eléctrica. No opere ninguna herramienta si se encuentra fatiga-

do o bajo la influencia de drogas, alcohol o medicamentos. Un momento de desaten-

ción mientras se operan herramientas eléctricas puede ocasionar lesiones graves.

•

Vístase de manera adecuada. No tenga puestas ropas o artículos de joyería flo-

jos. Cubra su cabello si lo tiene largo. Conserve su cabello, sus ropas y guantes aleja-

dos de las piezas móviles. Las piezas de vestir flojas, las joyas y el cabello largo

pueden resultar atrapados por las piezas móviles. Las rejillas de ventilación cubren

partes móviles y también deben evitarse.

•

Evite el encendido accidental. Asegúrese que el interruptor esté en posición de

seguro o apagado antes de instalar la batería. Transportar herramientas con el dedo en

el interruptor o instalar la batería en una herramienta con el interruptor en posición de

encendido propicia los accidentes.

•

Retire las llaves de ajuste antes de encender la herramienta. Una llave que se deja

en una pieza giratoria puede ocasionar lesiones personales.

•

No se sobreextienda. Conserve siempre los pies bien apoyados, al igual que el equi-

librio. La posición correcta de los pies y el equilibrio permiten controlar mejor la her-

ramienta en situaciones inesperadas.

•

Utilice equipo de seguridad

Siempre utilice protección en los ojos. Se deben utilizar

mascarillas contra polvo, zapatos antiderrapantes, casco o protectores para los oídos

para tener las condiciones apropiadas.

USO Y CUIDADOS DE LA HERRAMIENTA

•

Conserve los mangos secos, limpios y libres de aceite y grasa. Es recomendable

utilizar guantes de goma, esto le permitirá controlar mejor la herramienta.

•

Utilice prensas u otros medios prácticos para asegurar y apoyar la pieza de tra-

bajo en una plataforma estable. Sujetar las piezas con la mano o contra su cuerpo

es inestable y puede originar la pérdida de control.

•

No utilice la herramienta si el interruptor no enciende y apaga. Cualquier her-

ramienta que no pueda controlarse por medio del interruptores peligrosa y debe reem-

plazarse.

•

Desconecte la batería de la herramienta o coloque el interruptor en la posición de

seguro o apagado antes de hacer cualquier ajuste, cambiar accesorios o guardar

la herramienta. Esta medida preventiva reduce el riesgo de encender la herramienta

accidentalmente.

•

Guarde las herramientas fuera del alcance de los niños y de otras personas no

capacitadas

Las herramientas son peligrosas en manos de personas no capacitadas.

•

Cuando no utilice la batería, consérvela alejada de otros objetos metálicos como:

clips, monedas, clavos, tornillos y otros pequeños objetos metálicos que puedan

hacer conexión entre una terminal y la otra. Hacer corto entre las terminales de la

batería puede originar chispas, quemaduras o incendios.

•

Cuide sus herramientas. Conserve las herramientas de corte afiladas y limpias. Las

herramientas que reciben un mantenimiento adecuado, con piezas de corte afiladas,

difícilmente se atascan y son más fáciles de controlar.

•

Verifique la alineación de las piezas móviles, busque fracturas en las piezas y

cualesquiera otras condiciones que puedan afectar la operación de las her-

ramientas. Si está dañada, lleve su herramienta a servicio antes de usarla de nuevo.

Muchos accidentes se deben a herramientas con mantenimiento pobre.

•

Solamente use accesorios que el fabricante recomiende para su modelo de her-

ramienta. Los accesorios que estén diseñados para una herramienta, pueden volverse

peligrosos cuando se emplean con otra.

SERVICIO

•

El servicio a las herramientas lo debe efectuar únicamente personal calificado. El

servicio o mantenimiento realizado por personal no calificado puede originar riesgos de

lesiones.

•

Cuando efectúe servicio a una herramienta, utilice únicamente refacciones idén-

ticas. Siga las instrucciones de la sección de Mantenimiento de este manual. El

empleo de piezas no autorizadas o no seguir las instrucciones de mantenimiento puede

originar riegos de choque eléctrico o lesiones.

Reglas adicionales de seguridad

•

Sujétela solamente por las superficies aislantes para evitar el choque eléctrico si

corta un cable vivo. Cuando corte en muros, pisos o dondequiera que pueda encon-

trarse con cables eléctricos vivos, ¡NO TOQUE NINGUNA PARTE METALICA DE LA

HERRAMIENTA!

PRECAUCIÓN: Algunas herramientas con los paquetes grandes de la batería estarán

paradas verticales en el paquete de la batería pero se pueden golpear fácilmente encima.

Cuando no en uso, coloque la herramienta en su cara en una superficie estable donde no

causará un peligro que dispara o descendente.

PRECAUCION: utilice la protección auditiva apropiada durante el uso. Bajo ciertas

condiciones de duración de uso, el ruido producido por este producto puede contribuir a

la pérdida auditiva.

ADVERTENCIA : Parte del polvo creado al lijar, aserruchar, moler o perforar con

máquina, así como al realizar otras actividades de la construcción, contiene substancias

químicas que se sabe producen cáncer, defectos congénitos u otras afecciones reproduc-

tivas. Algunos ejemplos de esas substancias químicas son:

• plomo de pinturas a base de plomo,

• sílice cristalizado de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo de la madera químicamente tratada (CCA).

El riesgo al contacto con estas substancias varía, según la frecuencia en que se haga este

tipo de trabajo. Para reducir la exposición a esas substancias químicas: trabaje en un área

Español

bien ventilada, y trabaje con equipos de seguridad aprobados, tales como máscaras con-

tra el polvo especialmente diseñadas para filtrar las partículas microscópicas.

•Evite el contacto prolongado con polvos originados por lijar, aserrar, esmerilar, tal-

adrar y otras actividades constructivas. Vista ropas protectoras y lave las áreas expues-

tas con agua y jabón. Permitir que el polvo se introduzca en su boca, ojos, o dejarlo sobre

la piel promueve la absorción de químicos dañinos.

• La etiqueta de su herramienta puede incluir los siguientes símbolos.

V ............volts A ............amperes

Hz ..........hertz W............watts

.../min ....minutos ..........corriente alterna

......corriente directa no ..........velocidad sin carga

..........construcción Clase II /min ........revoluciones o reciprocaciones por minuto

..........terminales de ..........símbolo de alertade seguridad

..............conexión a tierre

Baterías

Su herramienta utiliza una batería DEWALT de 9,6 Volts, de 12,0 Volts, o de 14,4 Volts.

Cuando ordene baterías de repuesto, asegúrese de incluir el número de catálogo y el

voltaje.

Las baterías de alta capacidad de larga duración, ofrecen mayor tiempo de operación que

las baterías estándar. NOTA: Su herramienta funciona con baterías estándar o también

con baterías de duración prolongada, sin embargo, asegúrese de seleccionar el voltaje

adecuado.

NOTA: los capuchones para transporte y almacenaje de las baterías se

proporcionan para usarse siempre que la batería esté fuera de la herramien-

ta o del cargador. Retire el capuchón antes de colocar la batería en la her-

ramienta o en el cargador.

ADVERTENCIA: No guarde o transporte la batería de manera que obje-

tos metálicos puedan hacer contacto con las terminales expuestas de la

batería.

Por ejemplo, no ponga la batería en delantales, bolsillos, cajas de herramientas,

estuches de productos, cajones, etc. junto con clavos, tornillos, llaves, etc. sin el

capuchón. La batería puede hacer corto cuando no tenga puesto el capuchón, ocasionan-

do incendios o quemaduras, o daños a sí misma.

El sello RBRC™

El sello RBRC™ en las baterías de níquel-cadmio indica que DEWALT part-

icipa voluntariamente en un programa industrial para recolectar y reciclar

estas baterías al término de su vida útil, cuando se retiran de servicio dentro

de los Estados Unidos. El programa RBRC™ proporciona una conveniente

alternativa para el depósito en los lotes de basura municipales de las baterías

de níquel-cadmio desgastadas, hecho que es ilegal en algunas regiones.

Los pagos de DEWALT a RBRC™ hacen más sencillo para usted deshacerse de sus

baterías desgastadas con los distribuidores de baterías de níquel-cadmio de su localidad,

o en los centros de servicio autorizado DEWALT. También puede comunicarse al centro

de reciclaje de su localidad para que le informen de los lugares a los que puede regresar

las baterías desgastadas. La entrada de DEWALT a este programa es parte de su com-

promiso para proteger nuestro medio ambiente y conservar los recursos naturales.

RBRC™ es una marca registrada de

Rechargeable Battery Recycling Corporation.

Procediemente de Carga

CARGADORES DE 1 HORA

1. Conecte el cargador a una toma de corriente alterna adecuada.

2. Introduzca la batería en el cargador, como se ilustra en la figura 1, asegurándose de

que la batería haya asentado bien en el cargador. La luz roja (de carga) parpadeará

indicando que el proceso de carga ha comenzado.

3. La batería quedará completamente cargada en aproximadamente 1 hora. La luz roja

quedará ENCENDIDA de forma continua, indicando que el proceso de carga ha termi-

nado. La batería ha quedado completamente cargada y podrá ser utilizada en ese

momento o podrá dejarse en el cargador.

LINEA DE ALIMENTACION PROBLEMÁTICA: Si su cargador cuenta con un Indicador

de fallas en la línea de energía eléctrica: Cuando estos cargadores se utilizan con fuentes

de poder portátiles tales como generadores, o plantas que convierten corriente continua

en corriente alterna, el cargador puede suspender su funcionamiento temporalmente,

encendiendo la luz roja dos veces de manera intermitente, seguidas de una pausa. Esto

indica que la alimentación de corriente está más allá de sus límites.

RETARDADOR PARA BATERIAS CALIENTES: Si su cargador cuenta con el Retardador

para baterías calientes, éste detecta cuándo una batería está caliente y se coloca en Modo

de retardo de carga, suspendiendo así la carga hasta que la batería se haya enfriado. Una

vez enfriada la batería, el cargador pasará automáticamente al Modo de carga de batería.

Este dispositivo asegura la máxima duración a su batería. La luz roja parpadea a interva-

los largos y lo hace a intervalos cortos cuando está en el Modo de retardo de carga.

CARGADORES DE 15 MINUTOS

1. Conecte el cargador a una toma de corriente alterna adecuada. El cargador emitirá un

sonido dos veces, enseguida la luz roja parpadeará y luego se apagará.

2. Introduzca la batería en el cargador, tal como se ilustra en la figura 1, asegurándose

de que la batería se encuentre bien asentada en el cargador. La luz roja parpadeará

y el cargador emitirá un sonido indicando que el proceso de carga ha comenzado.

3. Normalmente, la batería quedará completamente cargada en menos de 15 minutos.

Una vez que la batería se encuentre cargada, la luz roja quedará ENCENDIDA en

forma continua y se escucharán tres sonidos. La batería ha quedado completamente

cargada y podrá ser utilizada en ese momento o podrá dejarse en el cargador.

BATERÍAS DÉBILES: El cargador de 15 minutos también puede detectar cuándo una

batería se encuentra débil. Tales baterías se pueden emplear pero no debe esperarse de

ellas un alto rendimiento. En tales casos, aproximadamente 10 segundos después de

haber insertado la batería en el cargador, éste emitirá 8 sonidos intermitentes rápida-

mente, para indicar el estado débil de la batería. Después, el cargador continuará con la

recarga de la batería hasta la máxima capacidad posible.

PARA TODOS LOS CARGADORES

Dejar la batería en el cargador: Cuando la luz roja permanece encendida significa que

el cargador ha pasado al modo de “nivelado de carga”, el cual dura aproximadamente 4

horas, al final de las cuales cambiará al modo de “mantenimiento de carga”. La batería

puede ser retirada del cargador en cualquier momento durante estos ciclos de carga; su

carga será total tan sólo si la luz roja se encuentra ENCENDIDA permanentemente. El car-

gador y la batería pueden dejarse conectados indefinidamente mientras la luz roja esté

CARGADOR DE 15 MINUTOS FIG. 1

CARGADOR DE 1 HORA

Español

encendida. El cargador mantendrá la batería completamente cargada. La batería perderá

su carga lentamente después de ser retirada del cargador. Si la batería no se ha dejado

en carga de mantenimiento, puede necesitar ser recargada antes de utilizarse nueva-

mente. La batería también puede perder lentamente la carga si se deja en un cargador

que no esté conectado a una toma de corriente alterna apropiada.

INDICADORES DE PROBLEMAS: Estos cargadores han sido diseñados para detectar

ciertos problemas que pueden surgir con las baterías, los cuales serán indicados por una

luz roja que se enciende de manera intermitente a gran velocidad (y, en el caso de

Cargadores de 15 minutos, por un sonido continuo). Si esto ocurre, coloque nuevamente

la batería en el cargador. Si el problema persiste, pruebe con otra batería para determinar

si el cargador está en buen estado. Si la segunda batería carga correctamente, esto sig-

nifica que la primera se encuentra defectuosa y que debe llevarla a un Centro de servicio

para su reciclaje. Si la segunda batería hace que el cargador indique el mismo problema

que la primera, lleve el cargador a un Centro de servicio autorizado para su verificación.

Notas importantes acerca de la carga

1. Para obtener un mayor rendimiento y una mayor vida útil de su batería, cárguela cuan-

do la temperatura oscile entre 18° y 24°C (65° y 75°F). NO cargue la batería cuando

la temperatura es inferior a 4.5°C (40°F), o superior a 40.5°C (105°F). Esto es muy

importante y le evitará serios daños a la batería.

2. El cargador y la batería pueden sentirse calientes al tacto durante la carga. Esto es

una condición normal y no indica ningún problema.

3. Si la batería no carga apropiadamente - (1) Verifique la corriente en la toma conectan-

do una lámpara u otro aparato eléctrico. (2) Verifique si la toma está conectada a un

interruptor que corte la corriente cuando apaga las luces. (3) Lleve el cargador con la

batería a un lugar en donde la temperatura del aire esté entre 18° y 24°C (65° y 75°F).

(4) Si los problemas de carga persisten, lleve o envíe la herramienta, la batería y el

cargador a su Centro de servicio local.

4. La batería debe recargarse cuando deja de producir suficiente potencia en trabajos

que se hicieron fácilmente con anterioridad. NO CONTINÚE utilizándola en estas

condiciones. Siga los procedimientos de carga. Usted puede cargar una batería par-

cialmente usada cuando lo desee sin que ésta sufra efectos adversos.

5. Bajo ciertas condiciones, con el cargador conectado a la toma de corriente, los con-

tactos de carga expuestos dentro del cargador pueden hacer contacto entre sí debido

a algún material externo. Los materiales externos de naturaleza conductora tales

como, pero sin limitarse a ellos, el alambre de acero, el papel aluminio o cualquier tipo

de partícula metálica, deben conservarse alejados de las cavidades del cargador.

Desconecte el cargador siempre que no se encuentre una batería en su receptáculo.

Desconecte siempre el cargador de la toma de corriente antes de limpiarlo.

ADVERTENCIA: No permita que ningún líquido se introduzca en el cargador. Esto

puede originar una descarga eléctrica. Para facilitar el enfriamiento de la batería después

de su utilización, evite colocar el cargador o la batería en un lugar caliente, tales como un

galpón metálico o un remolque sin aislamiento térmico.

ADVERTENCIA: Nunca intente abrir la batería por ninguna razón. Si el recubrimiento

plástico de la batería se rompe o se quiebra, llévela a un Centro de servicio para su reci-

claje.

Interruptor de velocidad variable

Para ENCENDER la herramienta, oprima el gatillo interruptor. Para APAGARLA suelte el

gatillo. Su Taladro/Destornillador está equipado con un freno. El portabrocas se detendrá

tan pronto como haya soltado el gatillo por completo. Su Taladro/Destornillador está

equipado con un interruptor de velocidad variable que le permite escoger la mejor veloci-

dad para una aplicación particular. Mientras más a fondo oprima el gatillo, a mayor veloci-

dad funcionará la herramienta. Utilice velocidades bajas para iniciar barrenos sin marca

de centro, perforar metales o plásticos, atornillar y perforar cerámica, o para cualquier apli-

cación que requiera de un alto par (torque). Las velocidades altas se recomiendan para

barrenar madera, madera comprimida y para utilizar accesorios abrasivos y de pulido.

Para prolongar la vida de la herramienta, utilice la velocidad variable sólo para iniciar los

barrenos o la conducción de tornillos.

NOTA: No se recomienda el uso continuo en velocidad variable, ya que puede dañar el

interruptor.

Botón de control de marcha adelante/reversa

(Figura 4) Un botón de control de marcha determina la dirección de la herramienta y fun-

ciona también como botón de trabado. Para seleccionar la rotación hacia adelante, suelte

el gatillo interruptor y oprima el botón de control del lado derecho de la herramienta.

Para seleccionar reversa, oprima el botón de control del lado izquierdo de la herramienta.

La posición central del botón de control asegura la herramienta en la posición de APAGA-

DO. Cuando cambie la posición del botón de control, asegúrese que el gatillo interruptor

se encuentra liberado.

FIG. 4 FIG. 5

COLLARÍN DE

AJUSTE DE PAR

(TORQUE)

ENGRANAJE

DE DOS

POSICIONES

BOTONES DE LIBERACIÓN

FIG. 2 FIG. 3

Español

NOTA: La primera vez que encienda la herramienta después de cambiar la dirección de

rotación, puede escuchar un “clic” al arrancar. Esto es normal y no indica ningún problema.

Collarín de ajuste de par (torque)

El collarín de ajuste de par está claramente marcado con números y un símbolo de broca.

El collarín debe girarse hasta que la posición deseada quede en la parte superior de la

herramienta, como se muestra en la figura 5. El collarín está marcado para evitar las adiv-

inanzas al momento de seleccionar un par para atornillar.

Mientras más alto sea el número del collarín, mayor será el par y más grandes serán los

tornillos que pueda colocar. Para trabar el embrague para operaciones en el modo de tal-

adro, mueva el collarín hasta la posición en que se encuentra el símbolo de la broca.

Engranaje de dos posiciones

El mecanismo de dos posiciones de su Taladro/Destornillador le permite cambiar de

engrane para añadirle versatilidad.

Para seleccionar la velocidad baja, con alto par, apague la herramienta y permita que se

detenga. Deslice la palanca de cambio de engranes hacia el portabrocas (posición 1),

como se observa en la figura 5.

Para seleccionar la velocidad alta, de bajo par, apague la herramienta y permita que se

detenga. Deslice la palanca de cambios hacia atrás (en dirección contraria al portabrocas).

Nota: No cambie de engranes con la unidad en funcionamiento.

Si tiene problemas para cambiar de engrane, asegúrese que la palanca de cambios esté

completamente hacia adelante o hacia atrás.

Portabrocas (broquero) sin necesidad de llave

Su taladro cuenta con un portabrocas sin llave para comodidad de usted. Para instalar una

broca o cualquier accesorio, siga los pasos enlistados a continuación.

1. Deslice el interruptor de reversa hasta la posición neutral.

2. Sujete la mitad trasera del portabrocas con una mano y use la otra mano para girar la

otra mitad en contra del sentido de las manecillas del reloj, como se observa en la figu-

ra 6. Continúe girando el portabrocas hasta que se abra lo suficiente para recibir el

accesorio deseado.

3. Introduzca la broca o el accesorio aproximadamente 19 mm (3/4"). Apriete el portabro-

cas firmemente tomando la mitad trasera con una mano y girando la parte frontal en

el sentido de las manecillas del reloj con la otra mano.

ADVERTENCIA: No intente apretar las brocas o cualquier otro accesorio sujetando la

mitad frontal del portabrocas y ENCENDIENDO el taladro. Esto puede ocasionar daños

en el portabrocas y lesiones personales. Deslice siempre el interruptor de reversa hacia la

posición neutral antes de cambiar accesorios.

Asegúrese de apretar el portabrocas con las dos manos, en ambas partes, la trasera y la

delantera para máxima seguridad.

Broqueros de mango sencillo

Algunas herramientas incluyen un portabrocas sin llave con un mango en plástico que per-

mite la utilización del broquero con una sola mano. Para insertar una broca u otro acceso-

rio, siga los pasos descritos a continuación.

1. Asegure el gatillo en la posición OFF (Fig. 4)

2. Tome con una mano el mango negro del broquero y gírelo en el sentido opuesto al de

las manecillas del reloj, hasta que se abra suficientemente de manera que permita la

introducción del accesorio que usted va a utilizar.

3. Inserte el vástago de la herramienta unos 5/16" (18 mm) y apriete el broquero,

girando para ello el mango en el sentido de las manecillas del reloj.

ADVERTENCIA: No intente apretar las brocas (u otros accesorios) agarrando la parte

frontal del broquero mientras que enciende la herramienta. Esta operación puede provo-

carle lesiones corporales y causar daños al broquero. Asegúrese de colocar el gatillo en

la posición “OFF” antes de cambiar los accesorios.

Asegúrese de apretar el broquero tomando con una mano el mango del mismo y con la

otra sujetando firmemente el taladro, para lograr un máximo ajuste.

NOTA: No instale un broquero de mango sencillo en una herramienta con broquero sin

llave, de dos mangos estándar. Las herramientas concebidas originalmente con un bro-

quero de mango sencillo poseen un mecanismo interno de cierre que no hace parte del

broquero. Por consiguiente, el broquero de mango sencillo no funcionará adecuadamente

en herramientas originalmente concebidas con broqueros de dos mangos.

Cambio del Portabrocas (broquero)

Siempre utilice protección para los ojos.

Gire el collarín de ajuste a la posición de taladro y deslice la palanca de cambio de

engranes a la posición

1. Apriete el portabrocas alrededor de una llave hexagonal

(no provista con la unidad) de 6 mm (1/4") o mayor.

Utilizando un martillo de madera o un objeto similar,

golpee con firmeza el extremo largo de la llave en el

sentido de las manecillas del reloj, como se observa en

la figura 7. Esto aflojará el tornillo que se encuentra en

el interior del portabrocas. Abra completamente las mor-

dazas en introduzca la punta de un destornillador por el

frente del portabrocas entre las mordazas hasta alcan-

zar la cabeza del tornillo. Afloje en el sentido de las manecillas del reloj, (cuerda

izquierda) y remueva el tornillo. Coloque de nuevo la llave hexagonal en el portabrocas

y reapriete con firmeza. Utilizando un martillo de madera u otro objeto similar, de un

golpe seco a la llave en contra del sentido de las manecillas del reloj, como muestra la

figura 8. Este procedimiento aflojará el portabrocas para que pueda retirarlo a mano.

Instalación del Portabrocas (broquero)

Atornille a mano el portabrocas tanto como le sea posible e instale el tornillo dentro del

portabrocas y apriételo con firmeza (en contra del sentido de las manecillas del reloj, cuerda

izquierda). Apriete el portabrocas alrededor del extremo corto de una llave hexagonal de 6

mm (1/4") o mayor (no suministrada). Utilizando un martillo de madera u otro objeto similar,

de un golpe seco al extremo largo de la llave hexagonal en el sentido de las manecillas del

reloj, como se observa en la figura 7. Apriete de nuevo el tornillo girándolo en contra del

sentido de las manecillas del reloj.

Operación como taladro

Gire el collarín hasta el símbolo de la broca. Instale y apriete la broca deseada en el

portabrocas. Escoja velocidad/par deseados para la operación que vaya a efectuar uti-

lizando la palanca de cambio de engranes. Siga estas instrucciones para obtener mejores

resultados cuando taladre.

TALADRADO

1. Utilice exclusivamente brocas afiladas. Para MADERA utilice brocas helicoidales, bro-

cas de horquilla, brocas de poder o brocas sierra. Para METAL utilice brocas heli-

coidales de alta velocidad. Para MAMPOSTERÍA utilice brocas con punta de carburo

de tungsteno.

FIG. 7 FIG. 8

FIG. 6

2. Asegúrese que el material que va a barrenar esté firmemente anclado o asegurado.

Si va a perforar material delgado, utilice un bloque de madera como “respaldo” para

evitar dañar la pieza.

3. Aplique presión al taladro en línea recta con la broca. Haga suficiente presión para que

la broca siga perforando pero no tanta para que el motor se atasque o la broca se

desvíe.

4. Sujete el taladro firmemente para controlar la fuerza de torsión de la broca.

5. SI EL TALADRO SE ATASCA, esto se deberá probablemente a que está sobrecarga-

do. SUELTE EL GATILLO DE INMEDIATO y determine la causa del atascamiento. NO

APRIETE EL GATILLO PARA ENCENDER LA UNIDAD PARA LIBERAR LA BROCA

ESTO PUEDE DAÑAR LA HERRAMIENTA.

6. Para reducir el peligro de que se atasque el taladro, reduzca la presión y deje ir suave-

mente la broca hacia la parte final del barreno.

7. Conserve el motor trabajando al retirar la broca del interior del barreno, de esta man-

era evitará que se atasque.

8. Con los taladros de velocidad variable puede empezar a barrenar sin hacer marca de

centro, si así lo desea; únicamente comience a barrenar lentamente, utilizando poca

presión, hasta que el barreno producido evite que la broca se salga de él. Suba a

velocidad máxima cuando la broca haya entrado.

Operación como rotomartillo

Para utilizar el modo de percusión de su herramienta, gire el collarín para alinear el sím-

bolo del martillo con la flecha ilustrada en la figura 6. La posición de rotomartillo sirve para

barrenar en concreto simple y en piezas de mampostería, tales como ladrillo, mortero y

cerámica suave.

1. Cuando taladre, utilice la fuerza suficiente en el rotomartillo para evitar que “rebote”

excesivamente o que la broca se salga. Demasiada fuerza hará que el taladro reduz-

ca su velocidad, perfore menos y se sobrecaliente.

2. Perfore en línea recta, conservando la broca en ángulo recto con la pieza de trabajo.

No aplique fuerza lateral a la broca cuando barrene, ya que esto causará que los filos

dela broca se atasquen y reducirá la velocidad del taladro.

3. Si el taladro disminuye su velocidad cuando haga barrenos más profundos, saque la

broca del barreno parcialmente con la herramienta en funcionamiento para ayudar a

sacar los desechos del barreno.

4. No vacíe agua en el barreno para asentar el polvo. El agua causará que los filos de la

broca se atasquen, lo que a su vez provocará que

Taladrado en madera

Los barrenos en madera pueden hacerse con las mismas brocas que se utilizan para

metal. Para evitar que se sobrecalienten, deben sacarse con frecuencia del barreno para

quitar las virutas de las estrías. Para hacer perforaciones más grandes, utilice brocas para

madera de baja velocidad. El material que pudiera astillarse debe ser protegido con un

respaldo de madera.

Taladrado en metales

Utilice un lubricante para corte cuando perfore metales. Las excepciones son hierro fundi-

do y latón, en los que se deberá taladrar en seco. Los lubricantes para corte más adecua-

dos son los de aceite sulfúrico y la manteca de cerdo.

Taladrado en mampostería

Use brocas con punta de carburo de tungsteno a bajas velocidades. Conserve uniforme

la presión sobre el taladro, pero no al grado que se despostillen los materiales. La salida

continua de polvo indica que se está aplicando la velocidad apropiada.

Operación como destornillador

Seleccione el rango de velocidad/par deseado utilizando la palanca de cambio de

engranes que se encuentra en la parte superior de la herramienta para ajustar la veloci-

dad y el par necesarios para la operación planeada. Introduzca el accesorio deseado en

el portabrocas como lo haría con cualquier broca. Haga algunas operaciones de práctica

en material de desperdicio o en partes ocultas para determinar la posición adecuada del

collarín de embrague.

Mantenimiento

LIMPIEZA: Con el motor en funcionamiento, limpie la mugre y el polvo de todas las rendi-

jas de ventilación con aire seco por lo menos una vez a la semana. Utilice anteojos de

seguridad cuando realice esta operación. Las partes de plástico externas se pueden

limpiar con un trapo húmedo y detergente suave. Aún cuando estas partes son altamente

resistentes a los solventes, NUNCA los utilice.

INSTRUCCIONES DE LIMPIEZA PARA EL CARGADOR:

ADVERTENCIA: Desconecte el cargador de la toma de corriente antes de limpiarlo. La

mugre y la grasa pueden removerse de la parte externa del cargador con un trapo o un

cepillo suave no metálico. No utilice agua ni soluciones limpiadoras.

Accesorios

Dispone usted de los accesorios recomendados para su herramienta con cargo adicional

con su distribuidor o en su centro de servicio locales. Si necesita usted ayuda para encon-

trar algún accesorio para su herramienta, por favor haga contacto con: DEWALT Industrial

Tool Co., 701 East Joppa Road, Baltimore, MD 21286.

PRECAUCIÓN: El empleo de cualquier accesorio no recomendado para esta her-

ramienta puede ser peligroso.

Capacidades máximas recomendadas

Velocidad Baja 1 Velocidad Alta - 2

BROCAS PARA METAL 9.5 mm (3/8”) 6.3 mm (1/4”)

BROCAS PLANAS, MADERA 25.4 mm (1”) 15.8 mm (5/8”)

BROCAS SIERRA 25.4 mm (1”) 19 mm (3/4”)

Reparaciones

Para garantizar la SEGURIDAD y la CONFIABILIDAD, deberán hacerse reparaciones,

mantenimiento y ajustes de esta herramienta en los centros autorizados de servicio

DEWALT u otras organizaciones autorizadas. Estas organizaciones prestan servicio a las

herramientas DEWALT y emplean siempre refacciones legitimas DEWALT.

Póliza de Garantía

IDENTIFICACIÓN DEL PRODUCTO:

Sello o firma del Distribuidor.

Nombre del producto: ___________________ Mod./Cat.: ________________________

Marca: ________________________ Núm. de serie:____________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega del producto: __________________________________

Nombre y domicilio del distribuidor donde se adquirió el producto:

______________________________________________________________________

Este producto está garantizado por un año a partir de la fecha de entrega, contra

cualquier defecto en su funcionamiento, así como en materiales y mano de obra emplea-

dos para su fabricación. Nuestra garantía incluye la reparación o reposición del producto

y/o componentes sin cargo alguno para el cliente, incluyendo mano de obra, así como los

gastos de transportación razonablemente erogados derivados del cumplimiento de este

certificado.

Español

Para hacer efectiva esta garantía deberá presentar su herramienta y esta póliza sellada

por el establecimiento comercial donde se adquirió el producto, de no contar con ésta, bas-

tará la factura de compra.

EXCEPCIONES.

Esta garantía no será válida en los siguientes casos:

• Cuando el producto se hubiese utilizado en condiciones distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que

se acompaña;

• Cuando el producto hubiese sido alterado o reparado por personas distintas a las enlis-

tadas al final de este certificado.

Anexo encontrará una relación de sucursales de servicio de fábrica, centros de servicio

autorizados y franquiciados en la República Mexicana, donde podrá hacer efectiva su

garantía y adquirir partes, refacciones y accesorios originales.

Garantía Completa

Las herramientas industriales DEWALT están garantizadas durante un año a partir de la

fecha de compra. Repararemos, sin cargos, cualquier falla debida a material o mano de

obra defectuosos. Por favor regrese la unidad completa, con el transporte pagado, a

cualquier Centro de Servicio para Herramientas Industriales de DEWALT o a las esta-

ciones de servicio autorizado enlistadas bajo “Herramientas Eléctricas” en la Sección

Amarilla. Esta garantía no se aplica a los accesorios ni a daños causados por repara-

ciones efectuadas por terceras personas. Esta garantía le otorga derechos legales especí-

ficos, y usted puede tener otros derechos que pueden variar de estado a estado.

En adición a la garantía, las herramientas DEWALT están amparadas por nuestra:

GARANTÍA DE SATISFACCIÓN SIN RIESGO POR 30 DÍAS

Si usted no se encuentra completamente satisfecho con el desempeño de su herramien-

ta industrial DEWALT, sencillamente devuélvala a los vendedores participantes durante los

primeros 30 días después de la fecha de compra para que le efectúen un reembolso com-

pleto. Por favor regrese la unidad completa, con el transporte pagado. Se puede requerir

prueba de compra.

REEMPLAZO DE LAS ETIQUETAS DE ADVERTENCIA GRATUITO: Si sus etiquetas de

advertencia se tornan ilegibles o se pierden, llame al 1-800-4-DEWALT para que se las

reemplacen sin cost.

PARA REPARACION Y SERVICIO DE SUS HERRAMIENTAS ELECTRICAS FAVOR DE

DIRIGIRSE AL CENTRO DE SERVICIO MAS CERCANO

AGUASCALIENTES

Av. de los Maestros 903 Col. España 449-913-38-01

CAMPECHE

Av. Gobernadores 345 Col. Santa Ana 981-811-34-90

CHIAPAS

5 Norte Oriente 460 Col. Centro 961-600-02-87

CHIHUAHUA

Av. Universidad 2903 Col. Universidad 614-413-64-04

DURANGO

Av. 20 de Noviembre 2004 Ote Col. Centro 618-818-80-77

GUANAJUATO

1 Mayo 482 Col. Centro 462-626-79-22

GUADALAJARA

Av. Vallarta 4901-a Col. Prados Vallarta 333-673-28-15

MÉXICO

16 de Septiembre 509 Col. Alce Blanco 55-358-40-07

OAXACA

Av. Hidalgo 1303 Col. Centro 951-514-46-12

SINALOA

Blvd. Manuel J. Clouther 3027

Col. Lomas del Blvd. 667-717-89-99

SAN LUIS POTOSI

Av. Universidad 1525 Col. San Luis 444-814-23-83

SONORA

Nayarit 217 Col. San Benito 662-210-25-50

TABASCO

Periferico 2047 Col. Periferico 993-350-38-72

TAMAULIPAS

Tiburcio Garza Zamora 1185 Col. Beatty 813-374-24-16

YUCATÁN

Calle 63 No. 459 Col. Centro 999-923-08-49

TAMPICO

Av. Hidalgo 1801Col. Aurora 833-213-42-61

PARA OTRAS LOCALIDADES LLAME AL: 326 7100

Español

Especifiçions:

Modelo Volts RPM

DW952, 953, 954, 958, 961, 7,6 - 14,4 0-800 / 0-

971, 972, 975, 990, 991, 996, 2300

IMPORTADOR: DEWALT S.A. DE C.V.

BOSQUES DE CIDROS ACCESO RADIATAS NO. 42

COL. BOSQUES DE LAS LOMAS, 3A. SECCIÓN, CP 05120

DELEGACIÓN CUAJIMALPA, MÉXICO, D.F

TEL. 5 326 7100

R.F.C.: BDE810626-1W7

Para servicio y ventas consulte

“HERRAMIENTAS ELECTRICAS”

en la sección amarilla.

DEWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286 (APR05) Form No. 393339-02,RC

The following are trademarks for one or more DeWALT power tools: the yellow and black color scheme; the “D” shaped air intake grill; the array of pyramids on the handgrip; the kit box

configuration; and the array of lozenge-shaped humps on the surface of the tool.

DEWALT Battery and Charger Systems

Batt. Output Chargers/Charge Time - Chargeurs/Durée de charge (Minutes) - Cargadores de baterías/Tiempo de carga (Minutos)

Model# Volts 120 Volts 12 Volts

DW9106 DW9118 DW9107 DW9108 DW9116 DW9117 DW911 DW0249 DW0246 DW9109

DW0242 24 X X X X X X X 60 60 X

DW9096 18 X X X 60 60 20 60 X X 60

DW9098 18 X X X 30 30 12 30 X X 30

DW9099 18 X X X 45 45 15 45 X X 45

DW9091 14.4 60 90 45 45 45 15 45 X X 45

DW9094 14.4 45 60 30 30 30 12 30 X X 30

DW9071 12 60 90 45 45 45 15 45 X X 45

DW9072 12 45 60 30 30 30 12 30 X X 30

DW9050 12 40 X X X X X X X X X

DW9061 9.6 60 90 45 45 45 15 45 X X 45

DW9062 9.6 45 60 30 30 30 12 30 X X 30

DW9048 9.6 40 X X X X X X X X X

DW9057 7.2 45 60 30 30 30 12 30 X X 30

X Indicates that the battery pack is not compatible with that specific charger.

X indique que le bloc-piles n’est pas compatible avec ce chargeur.

Una “X” indica que el paquete de baterías no es compatible con ese determinado cargador..

All charge times are approximate. Actual charge time may vary. Read the instruction manual for more specific

information.

Les durées de charge sont approximatives; la durée de charge rélle peut varier. Lire le manuel d’utilisation pour

obtenir des renseignements plus précis.

El tiempo de duración de carga es aproximado; la duración de carga real puede variar. Lea el manual de

instrucciones para obtener información más precisa.
