OPLADELIG BOREMASKINE/
SKRUETRÆKKER DW920
Tillykke!
Du har valgt et DEWALT Elværktøj. Mange års
erfaring, ihærdig produktudvikling og innovation gør
DEWALT til en af de mest pålidelige partnere for
professionelle brugere.
Indholdsfortegnelse
1-adatadeksinkeT
EU-Overensstemmelseserklæring da - 1
2-adrenoitkurtsnisdehrekkiS
3-addlohdnisnegallabmerellortnoK
3-adeslevirkseB
4-addehrekkis-lE
4-adgniretsujgognilmaS
5-adgnindeljevregurB
5-adesledlohegildeV
6-aditnaraG
Tekniske data
gnidnæpS
Omdrejningstal/min ubelastet
Gennemslagskraft
redlohsjøtkræV
Vægt (uden batteri)
irettaB
gnidnæpS
teticapaK
tgæV
LaderDE9118
Spænding (lysnet)
Ladetid (ca.)
tgæV
Sikringer:
A01reniksamV032
Følgende piktogrammer anvendes i denne håndbog:
Angiver risiko for personskade, livsfare
eller ødelæggelse af værktøjet, hvis
brugervejledningens instruktioner ikke
følges.
Angiver risiko for elektrisk stød.
Brandfare.
EU-Overensstemmelseserklæring
DW920
DEWALT erklærer at disse værktøjer er konstrueret i
henhold til EU-direktiverne: 98/37/EØF, 89/336/EØF,
73/23/EØF, EN 50144, EN 50260, EN 55014-2,
EN 55014, EN 60335, EN 61000-3-2 &
EN 61000-3-3.
For yderligere information bedes De venligst
kontakte DEWALT på nedenstående adresse eller se
bagsiden af brugervejledningen.
Lydniveauet er i overensstemmelse med
EU-direktiverne 86/188/EØF & 98/37/EØF,
målt i henhold til EN 50144:
DW920
L
pA
(lydniveau) dB(A)* 68,35
L
WA
(akustisk styrke) dB(A) 81,35
* ved operatørens øre
Anvend høreværn, hvis lydniveauet
overstiger 85 dB(A).
Den vægtede geometriske middelværdi af
accelerationsfrekvensen i henhold til EN 50144:
DW920
0,34 m/s
2
DW920K
V
0-500
xehmm
7509ED
V
hA
gk
8119ED
AC
230
gk
Nm 9
kg
V
h
1
230
DW920KH
0-500
xeh
9
DE9116
min50
DE9084
7,2
6,35
1,3 2,0
0,3
0,4
0,8
7,2
6,35
0,8
7,2 7,2
0,3
0,4

da - 2 2
DANSK
Produktudviklingsdirektør
Horst Großmann
DEWALT, Richard-Klinger-Straße 40,
D-65510, Idstein, Tyskland
Sikkerhedsinstruktioner
Læs brugsanvisningen igennem, inden maskinen
tages i brug. Opbevar brugsanvisningen let
tilgængeligt, så alle, der bruger maskinen,
har adgang til brugsanvisningen. Foruden
nedenstående instruktioner, bør Arbejdstilsynets
regler altid følges.
ADVARSEL!
Når man anvender elværktøj, skal følgende
grundlæggende sikkerhedsinstruktioner altid
følges for at nedsætte risikoen for elektriske
stød, personskader og brand.
1 Brug høreværn
Lydniveauet ved bearbejdning af forskellige
materialer kan variere, af og til overstiger niveauet
85 dB(A). For at beskytte sig selv, skal man altid
anvende høreværn.
2 Hold arbejdsområdet i orden
Uordentlige arbejdsområder og arbejdsbænke
indbyder til skader.
3 Tænk på arbejdsmiljøets indflydelse
Udsæt ikke elværktøj eller lader for regn.
Anvend ikke elværktøj på fugtige eller våde
pladser. Sørg for en god belysning over
arbejdsområdet. Anvend ikke elværktøj i
nærheden af let antændelige væsker eller gasser.
4 Hold børnene på afstand
Lad ikke børn komme i berøring med værktøjet
eller forlængerledningen. Det er påkrævet at
holde børn under 16 år under opsyn.
5 Opbevar værktøj sikkert
Når elværktøjet ikke anvendes, skal det
opbevares på et tørt, højt placeret sted, låst inde,
uden for børns rækkevidde.
6 Overbelast ikke elværktøj
Man arbejder bedre og mere sikkert inden for det
anførte effektområde.
7 Brug det rigtige elværktøj
Tving ikke elværktøj til at udføre arbejde, som er
beregnet til kraftigere værktøj. Brug ikke værktøj
til formål, det ikke er beregnet til.
8 Klæd dig rigtigt på
Bær ikke løst hængende tøj eller smykker. De kan
sidde fast i bevægelige dele. Gummihandsker og
skridsikre sko anbefales ved udendørs arbejde.
Brug hårnet, hvis du har langt hår.
9 Brug beskyttelsesbriller
Brug beskyttelsesbriller for at forhindre, at du får
støv i øjnene, hvilket kan forårsage skade.
Hvis der opstår meget støv, bruges også
ansigtsmaske.
10 Sæt arbejdsemnet fast
Brug skruetvinger eller skruestik for at spænde
arbejdsemnet fast. Det er sikrere end at bruge
hånden, og du får begge hænder fri til arbejdet.
11 Stræk dig ikke for meget
Sørg for, at du altid har sikkert fodfæste og
balance.
12 Vedligehold værktøjet omhyggeligt
Hold værktøjet skarpt og rent.
Følg instruktionerne med hensyn til pasning og
udskiftning af tilbehør. Hold håndtagene tørre,
rene og fri for olie og fedt.
13 Fjern batteriet
Afmonter batteriet fra værktøjet, når det ikke er i
brug, inden service og ved udskiftning af tilbehør
såsom savklinge, bor eller fræsere.
14 Fjern nøglerne
Kontroller at nøgler og justerværktøj er fjernet fra
elværktøjet, inden det startes.
15 Vær opmærksom
Se på det, du gør. Brug din sunde fornuft.
Brug ikke elværktøjet, når du er træt.
16 Kontroller elværktøjet for skader
Inden fortsat brug af elværktøjet, skal eventuelle
beskadigede sikringsanordninger og andre
defekte dele kontrolleres nøje for at finde ud af,
om de fortsat kan fungere rigtigt og udføre den
planlagte funktion. Kontroller at de bevægelige
dele fungerer upåklageligt og ikke klemmer,
at ingen dele er gået i stykker, at alle dele er rigtigt
monterede, og at andre forhold, der kan påvirke
driften, er i orden. En sikkerhedsanordning eller
en anden del, som er beskadiget, skal repareres
eller udskiftes af et anerkendt serviceværksted,
hvis intet andet er anført i brugsanvisningen.

3da - 3
DANSK
Fejlbehæftede afbrydere skal udskiftes hos et
autoriseret serviceværksted. Brug ikke elværktøjet,
hvis afbryderen ikke kan kobles til eller fra.
17 For din personlige sikkerhed
Brug kun tilbehør og dele, der er anbefalet i
brugsanvisningen og katalogerne. Anvendelsen
af andet værktøj eller tilbehør end det,
der anbefales i brugsanvisningen eller
katalogerne kan medføre risiko for personskader.
18 Få dit værktøj repareret hos et autoriseret
DEWALT serviceværksted
Dette elværktøj overholder de relevante
sikkerhedsforskrifter. For at undgå fare, må
reparationer af eludstyr kun foretages af
autoriserede serviceværksteder.
Yderligere sikkerhedsanvisninger for batteriet
Brandfare. Undgå at kortslutte
kontakterne på et frakoblet batteri med
metalgenstande (ved f.eks. at have
nøgler i samme lomme som batteriet).
• Batterivæsken, en 25-30% opløsning af
kaliumhydroksid, kan være skadelig.
Ved hudkontakt skal der omgående skylles med
vand. Neutraliser med en mild syre såsom
citronsaft eller eddike. Ved øjenkontakt skylles
med rigeligt med vand i mindst 10 minutter.
Opsøg læge.
• Forsøg aldrig at åbne et batteri.
Etiketter på laderen og batteriet
Etiketterne på laderen og batteriet viser følgende
piktogrammer:
100%
Batteriet oplader
100%
Batteriet er opladet
Batteriet er defekt
Rør dem ikke med strømledende
materialer
Oplad ikke et beskadiget batteri
Læs brugsanvisningen før laderen tages
i brug
Må kun anvendes til opladning af
DEWALT-batterier; andre batterier kan
revne og forårsage skader.
Må ikke udsættes for væske
En beskadiget ledning bør omgående
udskiftes
+40 ˚c
+4 ˚c
Temperatur for opladning +4 °C til +40 °C
Følg givne anbefalinger med hensyn til at
skille sig af med batteriet
Brænd ikke batteriet
Kontroller emballagens indhold
Emballagen indeholder:
1 Opladelig boremaskine/skruetrækker
1 Batterilader
1 Batteri (K-modeller)
2 Batterier (K2-modeller)
1 Skruebit
1 Kasse
1 Brugervejledning
1 Tegning
• Kontroller, at værktøjet, komponenter eller tilbehør
ikke er blevet beskadiget under transporten.
• Tag dig tid til at læse og forstå denne
brugervejledning, før du tager værktøjet i brug.
Beskrivelse (fig. A)
Din boremaskine/skruetrækker DW920 er konstrueret
med henblik på professionelle bore- og skrueopgaver.
1 Afbryder med variabel hastighedskontrol
2 Omskifter for højre/venstregang

da - 4 4
DANSK
3 Frikoblingsknap
4 Funktionsvælger/drejningsmomentkontrol
5 Værktøjsholdermanchet
6 Skruebit
7 Batteri
Lader
Din DE9118 lader kan oplade DEWALT NiCd-batterier
fra 7,2 til 14,4 V.
7 Batteri
8 Udløserknapper
9 Lader
10 Ladeindikator (rød)
El-sikkerhed
Laderen er kun beregnet til én spænding. Kontroller,
at strømforsyningen svarer til spændingen på
typeskiltet.
Laderen er dobbelt isoleret i henhold til
EN 60335; jordledning er derfor ikke
påkrævet.
Udskiftning af kabel eller stik
Ved udskiftning af kablet eller af stikket skal den
bortskaffes på sikker måde. Et stik med blottede
kobberledere er farlig, hvis den sættes i en
strømførende kontakt.
Samling og justering
Før samlingen og justeringen skal
batteriet altid afmonteres.
• Slå altid værktøjet fra (OFF), før batteriet
monteres eller afmonteres.
• Kun brug DEWALT batterier og lader.
Batteri (fig. A)
Opladning af batteriet
Når batteriet skal oplades for første gang eller efter
længere tids opbevaring, kan det kun oplades 80%.
Efter flere opladninger og afladninger vil batteriet nå
op på fuld kapacitet. Kontroller altid lysnettets strøm,
før batteriet oplades. Hvis lysnettet er i orden, men
batteriet ikke oplades, skal laderen indleveres hos en
autoriseret DEWALT forhandler. Under opladningen
kan laderen og batteriet blive varme. Dette er
normalt og indebærer ikke noget problem.
Oplad ikke batteriet ved en
omgivelsestemperatur på under 4 °C
eller over 40 °C.
Anbefalet ladetemperatur: ca. 24 °C.
• Batteriet (7) oplades ved at sætte det i laderen (9)
som vist på tegningen og tilslutte laderen.
Sørg for at batteriet sidder korrekt i laderen.
Den røde ladeindikator (10) blinker. Efter cirka
1 time holder den op med at blinke og begynder
at lyse konstant. Batteriet er nu helt opladet,
og laderen skifter automatisk til neutral.
Efter cirka 4 timer skifter den til vedligeholdelse.
Batteriet kan derefter tages af når som helst eller
det kan blive siddende i laderen, så længe det
skal være.
• Den røde ladeindikator blinker hurtigt, når den
angiver et ladeproblem. Tag batteriet ud af
laderen og sæt det i igen eller prøv et nyt.
Hvis det nye batteri heller ikke kan lades op,
bør laderen testes af en autoriseret DEWALT
værksted.
• Når laderen tilsluttes energi fra en generator eller
energikilder, som omsætter jævnstrøm til
vekselstrøm, er det muligt, at den røde ladeindikator
blinker to gange, sluk og gentag. Dette angiver et
forbigående problem med energikilden. Laderen
skifter automatisk tilbage til normal funktion.
Montering og afmontering af batteriet
• Sæt batteriet ind i håndtaget, indtil der høres et
klik.
• Batteriet fjernes ved at trykke på de to
udløserknapper (8) samtidigt og trække batteriet
ud af håndtaget.
Indsættelse og fjernelse af indsatser (fig. A & B)
• Træk manchetten (5) bagud, og indsæt
skruetrækkerindsatsen (11).
• Løsn manchetten.
• Fjern indsatsen ved at trække manchetten bagud
og trække indsatsen ud af holderen.
Drejning af værktøjshovedet (fig. C)
Værktøjshovedet kan drejes for at opnå den mest
optimale alsidighed.
• Tryk på frikoblingsknappen (3).
• Drej værktøjshovedet til den ønskede position.
• Løsn knappen.

5da - 5
DANSK
Valg af funktion eller justering af
drejningsmoment (fig. D)
Kransen på dette værktøj har 15 positioner til
justering af drejningsmomentet for at tilpasse det til
skruens størrelse og til arbejdsemnet. Vedrørende
indstilling af drejningsmoment, se afsnittet
«Skruetrækning».
• Vælg den ønskede funktion eller det ønskede
drejningsmoment ved at stille ind på symbolet
eller nummeret på funktionsvælgeren (4) mod
indikatoren (12) på huset.
Omskifter for højre/venstregang (fig. E)
• Højre- og venstregang vælges ved hjælp af
omskifteren (2) som vist på tegningen (se pilene
på værktøjet).
Værktøjet skal stå helt stille inden der
vælges ny rotationsretning.
Brugervejledning
Overhold altid sikkerhedsinstruktionerne
og gældende foreskrifter.
Før værktøjet tages i brug:
• Sørg for at batteriet er (helt) opladet.
• Indsæt det ønskede tilbehør.
• Vælg højre- eller venstregang.
Tænd og sluk (fig. E)
• Start værktøjet ved at trykke på afbryderen (1).
Hastigheden reguleres ved at øge eller slække
trykket på afbryderen.
• Værktøjet standses ved at slippe afbryderen.
• Værktøjet låses i afbrudt position ved at stille
omskifteren for højre/venstregang (2)
i midterposition.
Skruetrækning (fig. A)
• Vælg højre- eller venstregang ved hjælp af
omskifteren (2).
• Indstil kransen (4) på position 1 og begynd at
skrue (lavt moment).
• Hvis koblingen udløses for tidligt, justeres
kransen for at øge momentet.
Nærmere oplysninger om tilbehør fås hos Deres
forhandler.
Vedligeholdelse
Dit elværktøj er fremstillet til at kunne fungere i
meget lang tid med mindst mulig vedligeholdelse.
For at værktøjet skal kunne fungere tilfredsstillende
hele tiden, er det dog vigtigt, at værktøjet behandles
korrekt og rengøres jævnligt.
Smøring
Dit elværktøj kræver ingen ekstra smøring.
Rengøring
• Hold ventilationshullerne åbne og rengør
maskinhuset jævnligt med en blød klud.
• Tag ladeaggregatet ud af stikket før rengøring af
kabinettet med en blød klud.
• Fjern batteriet før rengøring af el-værktøjet.
Miljø
Genopladeligt batteri
Dette langtidsholdbare batteri skal genoplades,
når det ikke længere afgiver tilstrækkelig strøm til
opgaver, som det klarede tidligere. Når batteriet ikke
længere kan anvendes, skal det affaldshåndteres
under hensyntagen til miljøet.
• Tøm batterierne for energi ved at opbruge
ladningen helt. Fjern dem derefter fra værktøjet.
• NiMH- og NiCd-batterier kan genanvendes.
Af miljøhensyn bør batterierne afleveres til et af
de opsamlingssteder, der findes i din kommune,
eller til et DEWALT serviceværksted.
De indsamlede batterier vil blive genanvendt eller
korrekt affaldshåndteret.
OBS! Som forbruger har man ansvaret for at
batteriet afhændes på bedste vis.

da - 6 6
DANSK
Opslidt værktøj
Når din maskine er slidt op, beskyt da naturen ved
ikke at kaste den bort sammen med almindeligt
affald. Aflever den til et opsamlingssted i din
kommune eller til et DEWALT serviceværksted.
DEWALT service
Skulle der opstå fejl på produktet, indlever det altid
til et autoriseret serviceværksted. Se aktuelt katalog/
prisliste om yderligere information eller kontakt
DEWALT.
På grund af forskning og udvikling kan ovenstående
specifikationer ændres, hvilket ikke meddeles
separat.
GARANTI
• 30 DAGE TILFREDS-KUNDE GARANTI •
Fuld tilfredshed eller pengene tilbage. Hvis du ikke
er helt tilfreds med dit DEWALT-værktøj, kan du
returnere værktøjet til forhandleren inden
30 dage efter købet og få dine penge refunderet
eller værktøjet ombyttet. Værktøjet skal indleveres
komplet, og købsnotaen skal forevises.
• 1 ÅRS FRI VEDLIGEHOLDELSESSERVICE •
Vedligeholdelsen eller service af dit DEWALT-
værktøj inden for de første 12 måneder efter
købet er gratis hos vore autoriserede
serviceværksteder. Fri forebyggende service
omfatter arbejds- og reservedelsomkostninger,
udgifter til tilbehør dækkes ikke. Husk at
medbringe kvitteringen.
• ET ÅRS FULD GARANTI •
Hvis et DEWALT-værktøj bliver defekt på grund af
materiale-eller produktionsfejl inden for de første
12 måneder fra købsdatoen, vil de defekte
komponenter blive udskiftet gratis eller også
udskiftes enheden uden beregning under
følgende forudsætninger:
• At apparatet ikke er anvendt forkert.
• At der ikke er udført uautoriserede reparationer.
• At dateret købsnota forevises. Denne garanti
tilbydes som en ekstra service og er et tillæg til
forbrugerens øvrige rettigheder.
Oplysninger om nærmeste DEWALT-autoriserede
serviceværksted, se aktuelt katalog for videre
information eller kontakt DEWALT. Alternativt kan
De også finde en liste over DEWALT-autoriserede
serviceværksteder og detaljer om vor eftersalgs-
service på Internettet på følgende adresse:
www.2helpU.com.

7 de - 1
DEUTSCH
AKKU-BOHRSCHRAUBER DW920
Herzlichen Glückwunsch!
Sie haben sich für ein Elektrowerkzeug von DEWALT
entschieden, das die lange DEWALT-Tradition fort-
setzt, nur ausgereifte und in zahlreichen Tests be-
währte Qualitätsprodukte für den Fachmann anzu-
bieten. Lange Jahre der Erfahrung und kontinuierli-
che Weiterentwicklung machen DEWALT zu Recht
zu einem verläßlichen Partner aller professionellen
Anwender.
Inhaltsverzeichnis
1-ednetaDehcsinhceT
1-edgnurälkrestätimrofnoK-GE
2-edesiewnihstiehrehciS
3-edgnurefeiLrednefürprebÜ
4-edgnubierhcsebetäreG
4-edtiehrehciSehcsirtkelE
4-edlebaksgnuregnälreV
4-ednelletsniEdnuneuabnemmasuZ
5-edgnusiewnashcuarbeG
6-edgnutraW
7-edeitnaraG
Technische Daten
Spannung
Leerlaufdrehzahl
Max. Drehmoment
Werkzeugaufnahme
Sechskant
Gewicht (ohne Akku)
ukkA
Spannung
tätizapaK
thciweG
täregedaL
Netzspannung
Ladezeit (ca.)
thciweG
Mindestabsicherung des Stromkreises:
230-V-Elektrowerkzeuge 10 A
Folgende Symbole werden in dieser Anleitung ver-
wendet:
Achtung: Verletzungsgefahr, Lebensge-
fahr oder mögliche Beschädigung des
Elektrowerkzeuges infolge der Nichtbe-
achtung der Anweisungen dieser
Anleitung!
elektrische Spannung
Feuergefahr
EG-Konformitätserklärung
DW920
DEWALT erklärt hiermit, daß diese Elektrowerkzeuge
entsprechend den Richtlinien und Normen
98/37/EWG, 89/336/EWG, 73/23/EWG, EN 50144,
EN 50260, EN 55014-2, EN 55014, EN 60335,
EN 61000-3-2 und EN 61000-3-3 konzipiert wurden.
Für weitere Informationen wenden Sie sich bitte an die
Adresse weiter unten oder an eine der auf der Rücksei-
te dieser Anleitung genannten Niederlassungen.
Die Höhe des Schalldrucks entspricht den Richtlinien
der Europäischen Gemeinschaft 86/188/EWG und
98/37/EWG gemessen nach EN 50144:
DW920
L
pA
(Schalldruck) dB(A)* 68,35
L
WA
(Schalleistung) dB(A) 81,35
* Arbeitsplatzbezogener Emissionswert
Tragen Sie bei einem Schalldruck über
85 dB(A) einen Gehörschutz.
Gewichteter Effektivwert der Beschleunigung nach
EN 50144:
DW920
0,34 m/s
2
DW920K
(Volt)
-1
0-500
m)(m
7509ED
h)(A
g)(k
8119ED
AC
230
g)(k
(min
(Nm) 9
(kg)
(V
h
1
230
DW920KH
0-500
9
DE9116
min50
DE9084
7,2
6,35
1,3 2,0
0,3
0,4
0,8
7,2
6,35
0,8
7,2 7,2
0,3
0,4
)
(Volt)
)
Sechskant

DEUTSCH
de - 2 8
Direktor Produktentwicklung
Horst Großmann
DEWALT, Richard-Klinger-Straße 40,
D-65510, Idstein, Deutschland
Sicherheitshinweise
Beim Gebrauch von Elektrowerkzeugen sind
zum Schutz gegen elektrischen Schlag,
Verletzungs- und Feuergefahr die nationalen
Sicherheitsvorschriften zu beachten. Lesen Sie
folgende Sicherheitshinweise, bevor Sie das
Elektrowerkzeug benutzen.
Bewahren Sie diese Sicherheitshinweise gut auf!
Allgemeines
1 Halten Sie Ihren Arbeitsbereich in Ordnung
Unordnung im Arbeitsbereich führt zu Unfallge-
fahren.
2 Berücksichtigen Sie Umgebungseinflüsse
Setzen Sie Elektrowerkzeuge keiner Nässe aus.
Sorgen Sie für eine gute Beleuchtung des Ar-
beitsbereiches. Benutzen Sie Elektrowerkzeuge
nicht in der Nähe von brennbaren Flüssigkeiten
oder Gasen.
3 Schützen Sie sich vor elektrischem Schlag
Vermeiden Sie Körperberührung mit geerdeten
Teilen, z.B. Rohren, Heizkörpern, Herden und
Kühlschränken.
Bei extremen Einsatzbedingungen (z.B. hohe
Feuchtigkeit, Entwicklung von Metallstaub usw.)
kann die elektrische Sicherheit durch Vorschalten
eines Trenntransformators oder eines Fehler-
strom-(FI-)Schutzschalters erhöht werden.
4 Halten Sie Kinder fern!
Sorgen Sie dafür, daß Kinder das Werkzeug oder
Kabel nicht berühren. Jugendliche unter
16 Jahren dürfen das Werkzeug nur unter fachli-
cher Anleitung benutzen.
5 Bewahren Sie Ihre Werkzeuge sicher auf
Unbenutzte Werkzeuge sollten in trockenen,
verschlossenen Räumen und für Kinder nicht
erreichbar aufbewahrt werden.
6 Tragen Sie geeignete Arbeitskleidung
Tragen Sie keine weite Kleidung oder Schmuck. Sie
können von sich bewegenden Teilen erfaßt werden.
Beim Arbeiten im Freien sind Arbeitshandschuhe
und rutschfestes Schuhwerk empfehlenswert.
Tragen Sie bei langen Haaren ein Haarnetz.
7 Benutzen Sie eine Schutzbrille
und verwenden Sie eine Atemmaske bei staub-
und spanerzeugenden Arbeiten.
8 Beachten Sie den Höchstschalldruck
Tragen Sie bei einem Schalldruck über 85 dB(A)
einen geeigneten Gehörschutz.
9 Sichern Sie das Werkstück
Benutzen Sie Spannvorrichtungen oder einen
Schraubstock, um das Werkstück festzuhalten.
Es ist damit sicherer gehalten und ermöglicht die
Bedienung des Elektrowerkzeuges mit beiden
Händen.
10 Achten Sie auf einen sicheren Stand
Achten Sie auf einen sicheren Stand, um in jeder
Arbeitsposition das Gleichgewicht zu halten.
11 Seien Sie stets aufmerksam
Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie
vernünftig vor. Verwenden Sie das Werkzeug
nicht, wenn Sie müde sind.
12 Lassen Sie keine Werkzeugschlüssel stecken
Überprüfen Sie vor dem Einschalten, ob die
Schlüssel und Einstellwerkzeuge entfernt sind.
13 Benutzen Sie das richtige Werkzeug
Die bestimmungsgemäße Verwendung ist in
dieser Betriebsanleitung beschrieben. Verwenden
Sie keine zu schwachen Werkzeuge oder Vor-
satzgeräte für schwere Arbeiten. Mit dem richti-
gen Werkzeug erzielen Sie eine optimale Qualität
und gewährleisten Ihre persönliche Sicherheit.
Warnung! Das Verwenden anderer als der in
dieser Anleitung empfohlenen Vorsatzgeräte und
Zubehörteile oder die Ausführung von Arbeiten
mit diesem Elektrowerkzeug, die nicht der be-
stimmungsgemäßen Verwendung entsprechen,
kann zu Unfallgefahr führen.
14 Pflegen Sie Ihre Werkzeuge mit Sorgfalt
Halten Sie Ihre Werkzeuge scharf und sauber,
um gut und sicher arbeiten zu können. Befolgen
Sie die Wartungsvorschriften und die Hinweise
für den Werkzeugwechsel. Kontrollieren Sie
regelmäßig den Stecker und das Kabel und
lassen Sie diese bei Beschädigung von einer
DEWALT-Kundendienstwerkstatt erneuern.

9de - 3
DEUTSCH
Kontrollieren Sie Verlängerungskabel regelmäßig
und ersetzen Sie sie im Falle einer Beschädigung.
Halten Sie alle Schalter trocken, sauber und frei
von Öl und Fett.
15 Kontrollieren Sie Ihr Elektrowerkzeug auf
Beschädigungen
Vor Gebrauch ist das Elektrowerkzeug auf ein-
wandfreie und bestimmungsgemäße Funktion zu
überprüfen. Überprüfen Sie, ob die beweglichen
Teile einwandfrei funktionieren und ob Teile
beschädigt sind. Sämtliche Teile müssen richtig
montiert sein und alle Bedingungen erfüllen,
um den einwandfreien Betrieb des Elektrowerk-
zeuges zu gewährleisten. Beschädigte Teile und
Schutzvorrichtungen müssen vorschriftsgemäß
repariert oder ausgewechselt werden. Benutzen Sie
das Elektrowerkzeug nicht, wenn der Schalter
defekt ist. Beschädigte Schalter müssen durch eine
DEWALT-Kundendienstwerkstatt ersetzt werden.
16 Entnehmen Sie den Akku
Entnehmen Sie den Akku bei Nichtgebrauch,
vor der Wartung und beim Werkzeugwechsel.
17 Lassen Sie Reparaturen nur von einer
DEWALT-Kundendienstwerkstatt ausführen
Dieses Elektrowerkzeug entspricht den einschlä-
gigen Sicherheitsbestimmungen. Reparaturen
dürfen nur von einer DEWALT-Kundendienst-
werkstatt ausgeführt werden, andernfalls kann
Unfallgefahr für den Betreiber entstehen.
Zusätzliche Sicherheitshinweise für Akkus
Feuergefahr! Vermeiden Sie, daß
Metallteile die Anschlüsse eines nicht am
Werkzeug befindlichen Akkus kurzschlie-
ßen (z.B. Schlüssel, die mit dem Akku
zusammen in einer Tasche getragen
werden).
• Die Akkuflüssigkeit, eine 25 bis 30% starke
Kaliumhydroxidlösung, kann schädlich sein.
Falls die Lösung mit der Haut in Berührung
kommt, spülen Sie sofort mit reichlich Wasser.
Neutralisieren Sie die Lösung mit einer milden
Säure wie Zitronensaft oder Essig. Falls die
Lösung mit den Augen in Berührung kommt,
spülen Sie mindestens 10 Minuten lang mit
reichlich klarem Wasser.
• Versuchen Sie niemals, einen Akku zu öffnen.

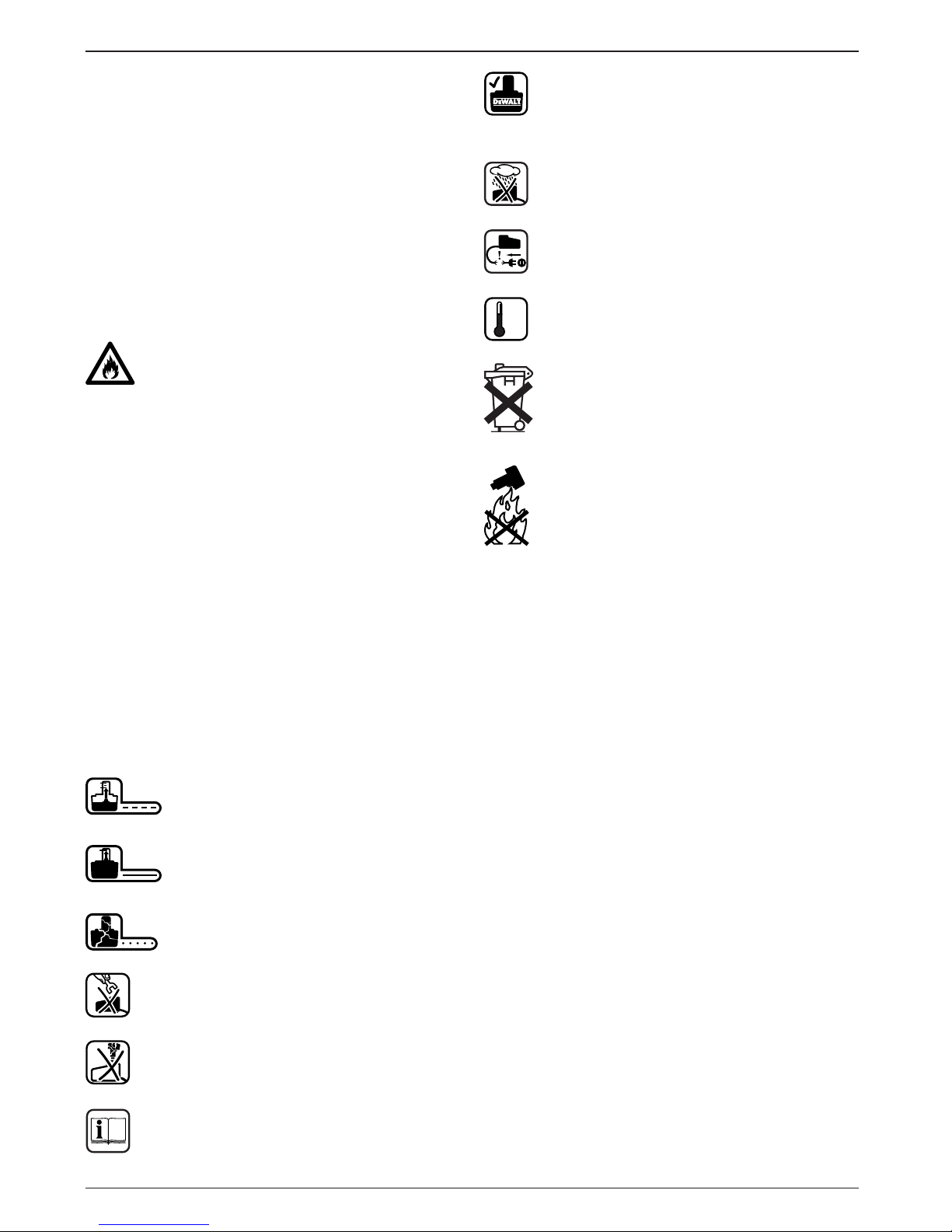

Schilder am Ladegerät und am Akku
Die Schilder am Ladegerät und am Akku zeigen fol-
gende Symbole:
100%
Akku wird geladen
100%
Akku ist geladen
Akku ist defekt
Fassen Sie nicht mit elektrisch leitenden
Gegenständen in das Gerät
Laden Sie nie einen beschädigten Akku,
sondern ersetzen Sie diesen sofort
Lesen Sie vor Gebrauch sorgfältig die
Bedienungsanleitung
Verwenden Sie nur DEWALT-Akkus;
andere Akkus könnten platzen und zu
Sach- und Personenschäden führen
Setzen Sie das Gerät keiner Nässe aus
Lassen Sie beschädigte Kabel sofort
ersetzen
+40 ˚c
+4 ˚cLaden Sie nur bei einer Umgebungs-
temperatur zwischen +4 °C und +40 °C
Lassen Sie den Akku am Ende des
technischen Lebens mit Rücksicht auf
die Umwelt fachgerecht entsorgen
Werfen Sie den Akku nicht ins Feuer
Überprüfen der Lieferung
Die Verpackung enthält:
1 Akku-Bohrschrauber
1 Akkuladegerät
1 Akku (K-Modelle)

de - 4 10
DEUTSCH
2 Akkus (K2-Modelle)
1 Schrauberklinge
1 Transportkoffer
1 Bedienungsanleitung
1 Explosionszeichnung
• Vergewissern Sie sich, daß das Elektrowerkzeug
sowie die Zubehörteile beim Transport nicht
beschädigt wurden.
• Lesen Sie vor der Inbetriebnahme die Bedie-
nungsanleitung gründlich durch.
Gerätebeschreibung (Abb. A)
Ihr Akku-Werkzeug DW920 wurde für professionelle
Bohr- und Schraubarbeiten entwickelt.
1 Drehzahl-Regelschalter
2 Rechts-/Linkslauf-Umschalter
3 Freigabeknopf
4 Kombinierte Betriebsart- und Drehmomentein-
stellung
5 Werkzeugaufnahmebuchse
6 Schrauberklinge
7 Akku
Ladegerät
Ihr Ladegerät DE9118 kann DEWALT NiCd-Akkus im
Bereich von 7,2 bis 14,4 V laden.
7 Akku
8 Löseknöpfe
9 Ladegerät
10 Ladekontrolleuchte (rot)
Elektrische Sicherheit
Das Ladegerät wurde nur für eine Spannung konzi-
piert. Überprüfen Sie deswegen, ob die Netzspan-
nung der auf dem Typenschild des Ladegerätes an-
gegebenen Spannung entspricht.
Ihr DEWALT-Ladegerät ist gemäß
EN 60335 zweifach isoliert; eine Erdleitung
ist aus diesem Grunde überflüssig.
CH Bei Ersatz des Netzkabels achten Sie auf
Verwendung des Schweizer Netzsteckers.
Typ 11 für Klasse II
(Doppelisolierung) - Geräte
Typ 12 für Klasse I
(Schutzleiter) - Geräte
CH Ortsveränderliche Geräte, die im Freien
verwendet werden, müssen über einen
Fehlerstromschutzschalter angeschlossen
werden.
Auswechseln des Netzkabels oder -steckers
Defekte Netzkabel oder -stecker dürfen nur von ei-
nem autorisierten Fachbetrieb ausgewechselt wer-
den. Ausgetauschte Netzkabel oder -stecker müs-
sen danach fachgerecht entsorgt werden.
Verlängerungskabel
Verwenden Sie ein zugelassenes Verlängerungskabel,
das für die Leistungsaufnahme des Ladegerätes aus-
reichend ist (vgl. technische Daten). Der Mindest-
querschnitt beträgt 1 mm2. Rollen Sie das Kabel bei
Verwendung einer Kabelrolle immer völlig aus.
Zusammenbauen und Einstellen
Entnehmen Sie vor dem Zusammenbau-
en und Einstellen immer den Akku.
• Schalten Sie das Werkzeug immer AUS,
bevor Sie den Akku anbringen oder
entfernen.
• Verwenden Sie nur DEWALT-Akkus
und -Ladegeräte.
Akku (Abb. A)
Laden des Akkus
Wenn der Akku zum ersten Mal oder nach längerer
Lagerung geladen wird, wird er nur 80% der Nenn-
kapazität erreichen. Erst nach mehreren Lade- und
Entladezyklen wird der Akku die volle Kapazität errei-
chen. Prüfen Sie vor dem Laden des Akkus die
Stromversorgung des Ladegerätes. Falls die Strom-
versorgung funktioniert, der Akku aber nicht geladen
wird, sollten Sie Ihr Ladegerät von einer DEWALT-
Kundendienstwerkstatt nachsehen lassen. Während
des Ladens können sich Ladegerät und Akku erwär-
men. Dies gehört zum normalen Betrieb und deutet
nicht auf irgendein Problem hin.
Laden Sie den Akku nicht bei einer
Umgebungstemperatur unter 4 °C oder
über 40 °C. Empfohlene Ladetemperatur:
zirka 24 °C.

11 de - 5
DEUTSCH
• Um den Akku (7) zu laden, stecken Sie ihn
gemäß der Abbildung in das Ladegerät (9)
und schließen dieses an die Stromversorgung an.
Vergewissern Sie sich, daß der Akku vollständig
in das Ladegerät eingeführt wurde. Die rote
Ladekontrolleuchte (10) muß blinken. Je nach
Akkuleistung (Ah) hört sie nach ca. 40, 50 oder
60 Minuten auf zu blinken und leuchtet ununter-
brochen. Der Akku ist nun vollständig geladen
und das Ladegerät schaltet automatisch in den
Ausgleichmodus. Nach ungefähr vier Stunden
schaltet es in den Pflegemodus. Der Akku kann
jederzeit aus dem Ladegerät entfernt oder auf
unbegrenzte Zeit im angeschlossenen Ladegerät
gelassen werden.
• Wenn die rote Ladekontrolleuchte schnell blinkt,
liegt ein Ladeproblem vor. Setzen Sie den Akku
nochmals ein oder verwenden Sie zu Testzwek-
ken einen anderen Akku. Falls auch der neue
Akku nicht geladen werden kann, lassen Sie das
Ladegerät bitte von einer DEWALT-
Kundendienstwerkstatt nachsehen.
• Wenn das Ladegerät an Stromversorgungs-
quellen wie einem Generator oder Wechselrichter
angeschlossen ist, kann es vorkommen, daß die
Ladekontrolleuchte zweimal blinkt, dann erlischt
und den Zyklus wiederholt. Dies deutet auf eine
vorübergehende Störung der Stromversorgung.
Das Ladegerät schaltet automatisch wieder auf
Normalbetrieb.
Anbringen und Entfernen des Akkus
• Stecken Sie den Akku in den Handgriff, bis er
arretiert.
• Um den Akku zu entfernen, drücken Sie die
beiden Löseknöpfe (8) gleichzeitig ein und ziehen
den Akku aus dem Handgriff heraus.
Einsetzen und Entfernen eines Werkzeuges
(Abb. A & B)
• Ziehen Sie die Buchse (5) nach hinten und
bringen Sie die Schrauberklinge (11) an.
• Lassen Sie die Buchse los.
• Um die Schrauberklinge zu entfernen, ziehen Sie
die Buchse nach hinten und ziehen Sie die Klinge
aus der Aufnahme heraus.
Schwenken des Werkzeugkopfes (Abb. C)
Der Werkzeugkopf läßt sich in die für den jeweiligen
Einsatz optimale Position schwenken.
• Drücken Sie den Freigabeknopf (3).
• Schwenken Sie den Werkzeugkopf in die
gewünschte Position.
• Lassen Sie den Knopf los.
Wählen der Betriebsart/Drehmoment-Vorwahl
(Abb. D)
Der Einstellring dieser Werkzeuge hat 15 Positionen
pro Gang für die Drehmoment-Vorwahl beim
Schrauben. Die richtige Einstellung hängt von der
Schraubengröße und dem Werkstücksmaterial ab
und wird im Abschnitt «Schrauben» beschrieben.
• Wählen Sie die erforderliche Betriebsart bzw.
Drehmomenteinstellung, indem Sie das entspre-
chende Symbol bzw. die richtige Zahl auf dem
Einstellring (4) zum Pfeil (12) drehen.
Rechts-/Linkslauf-Umschalter (Abb. E)
• Bedienen Sie den Rechts-/Linkslauf-Umschalter (2)
wie abgebildet, um Rechts- oder Linkslauf zu
wählen. Die Pfeile am Werkzeuggehäuse zeigen die
Drehrichtung an.
Warten Sie immer, bis der Motor völlig
stillsteht und ändern Sie erst dann die
Laufrichtung.
Gebrauchsanweisung
Beachten Sie immer die Sicherheitshin-
weise und die gültigen Vorschriften.
Vor dem Betrieb:
• Vergewissern Sie sich, daß Ihr Akku (vollständig)
geladen ist.
• Setzen Sie das entsprechende Bohrwerkzeug ein.
• Wählen Sie Rechts- bzw. Linkslauf für Schrauben
oder Bohren.
Ein- und Ausschalten (Abb. E)
• Betätigen Sie zum Starten des Elektrowerkzeu-
ges den Drehzahl-Regelschalter (1). Je tiefer der
Drehzahl-Regelschalter gedrückt wird, um so
höher ist die Drehzahl des Antriebsmotors.
• Lassen Sie zum Stoppen des Werkzeuges den
Schalter los.

Ausgediente Werkzeuge
Akku
Der Akku hält sehr lange. Er muß aufgeladen wer-
den, wenn die Leistung nicht mehr für Arbeiten aus-
reicht, die bei voller Ladung leicht durchgeführt wer-
den konnten. Am Ende des technischen Lebens ist
der Akku mit Rücksicht auf die Umwelt und fachge-
recht zu entsorgen:
• Entladen Sie den Akku vollständig und entneh-
men Sie ihn aus dem Werkzeug.
• NiMH- und NiCd-Akkus sind wiederverwertbar.
Zur Wiederverwertung oder umweltverträglichen
Entsorgung sind sie bei einer kommunalen
Sammelstelle abzugeben oder direkt an DEWALT
einzuschicken. Auf keinen Fall dürfen Akkus über
den Hausmüll entsorgt werden.
Recycling
(nicht zutreffend für Österreich und die Schweiz)
Elektrowerkzeuge enthalten Roh- und Kunststoffe,
die recycelt werden können und Stoffe, die fachge-
recht entsorgt werden müssen. DEWALT und andere
namhafte Hersteller von Elektrowerkzeugen haben
ein Recycling-Konzept entwickelt, das dem Handel
und dem Anwender eine problemlose Rückgabe von
Elektrowerkzeugen ermöglicht. Ausgediente netz-
und akkubetriebene DEWALT-Werkzeuge können
beim Handel abgegeben oder direkt an DEWALT
eingeschickt werden. Beim Recycling werden
sortenreine Rohstoffe (Kupfer, Aluminium, etc.)
und Kunststoffe gewonnen und nicht verwertbare
Reststoffe verantwortungsvoll entsorgt. Vorausset-
zung für den Erfolg ist das Engagement von Anwen-
dern, Handel und Markenherstellern.
DEUTSCH
de - 6 12
• Um das Akku-Werkzeug vor unbeabsichtigtem
Einschalten zu schützen (z.B. beim Transport im
Werkzeugkoffer), schieben Sie den Rechts-/
Linkslaufschalter (2) in die Mittelposition.
Schrauben (Abb. A)
• Wählen Sie mit dem Schalter (2) Rechts- oder
Linkslauf.
• Stellen Sie den Einstellring (4) auf Position 1 und
fangen Sie mit dem Schrauben an (niedriges
Drehmoment).
• Falls die Kupplung zu schnell auskuppelt, stellen
Sie den Einstellring auf einen größeren Wert ein.
Wenden Sie sich für nähere Informationen über das
richtige Zubehör an Ihren DEWALT-Händler.
Wartung
Ihr DEWALT-Elektrowerkzeug wurde für eine lange
Lebensdauer und einen möglichst geringen
Wartungsaufwand entwickelt. Ein dauerhafter,
einwandfreier Betrieb setzt eine regelmäßige Reini-
gung voraus.
Schmieren
Ihr Elektrowerkzeug erfordert keine zusätzliche
Schmierung.
Reinigung
• Reinigen Sie das Gehäuse des Ladegerätes mit
einem weichen Tuch. Ziehen Sie vorher den
Netzstecker des Ladegerätes.
• Entnehmen Sie vor dem Reinigen Ihres
Werkzeuges den Akku.
• Sorgen Sie dafür, daß die Lüftungsschlitze offen
bleiben, und reinigen Sie das Gehäuse regelmä-
ßig mit einem weichen Tuch.

GARANTIE
• 30 TAGE GELD ZURÜCK GARANTIE •
Wenn Sie mit der Leistung Ihres DEWALT-
Elektrowerkzeuges nicht völlig zufrieden sind,
können Sie es unter Vorlage des Original-Kauf-
beleges ohne weiteres innerhalb von 30 Tagen bei
Ihrem DEWALT-Händler im Original-Lieferumfang
zurückgeben und erhalten Ihr Geld zurück. Die Geld
zurück Garantie gilt nicht auf Zubehör.
• 1 JAHR KOSTENLOSE INSPEKTION •
Innerhalb der ersten 12 Monate nach dem Kauf
werden Wartungs- oder Kundendienstleistungen
für Ihr DEWALT-Elektrowerkzeug unter Vorlage
des Original-Kaufbeleges von einer DEWALT-
Kundendienstwerkstatt ausgeführt. Diese
Leistung ist im Kaufpreis eingeschlossen.
• 1 JAHR GARANTIE •
Die Garantiefrist von 12 Monaten gilt für alle
DEWALT-Elektrowerkzeuge und beginnt mit dem
Kaufdatum, das durch den Original-Kaufbeleg
nachgewiesen werden muß. In dieser Zeit
garantieren wir:
• Kostenlose Beseitigung eventueller Störungen
• Kostenlosen Ersatz aller schadhaften Teile
• Kostenlosen und fachmännischen Reparatur-
service
• Voraussetzung ist, daß der Fehler nicht auf
unsachgemäße Behandlung zurückzuführen ist
und nur Original-DEWALT-Zubehörteile verwen-
det wurden, die ausdrücklich von DEWALT als
zum Betrieb mit DEWALT-Elektrowerkzeugen
geeignet bezeichnet worden sind.
Den Standort Ihres nächstgelegenen Händlers
oder Ihrer Kundendienst-Werkstatt erfahren Sie
unter der entsprechenden Telefonnummer auf
der Rückseite. Eine Übersicht über die DEWALT-
Kundendienstwerkstätte und weitere Informatio-
nen finden Sie auch im Internet:
www.2helpU.com.
Mit dieser Garantieerklärung erhalten Sie eine
zusätzliche Sicherheit. Sie schränkt jedoch in
keinem Falle Ihre gesetzlichen Gewährleistungs-
rechte ein, die Sie gegenüber demjenigen haben,
bei dem Sie das Gerät gekauft haben.
Sie können nach Ihrer Wahl diese in gewissem
Umfange weitergehenden Rechte (Minderung
des Kaufpreises oder Rückgängigmachung des
Kaufes) auch Ihrem Verkäufer gegenüber geltend
machen.
13 de - 7
DEUTSCH

en - 1 14
E N G L I S H
CORDLESS TWO POSITION DRILL/DRIVER
DW920
Congratulations!
You have chosen a DEWALT Power Tool. Years of
experience, thorough product development and
innovation make DEWALT one of the most reliable
partners for professional Power Tool users.
Table of contents
1-neatadlacinhceT
1-neytimrofnocfonoitaralceD-CE
2-nesnoitcurtsniytefaS
3-nestnetnocegakcaP
3-nenoitpircseD
4-neytefaslacirtcelE
Mains plug replacement (U.K. & Ireland only) en - 4
4-neelbacnoisnetxenagnisU
4-netnemtsujdadnaylbmessA
5-neesurofsnoitcurtsnI
5-neecnanetniaM
6-neeetnarauG
Technical data
egatloV
No-load speed
Max. torque
redlohlooT
Weight (without battery pack
kcapyrettaB
egatloV
yticapaC
thgieW
regrahC
Mains voltage
Approx. charging time
thgieW
Fuses:
Europe 230 V tools 10 Amperes, mains
U.K. & Ireland 230 V tools 3 Amperes, in plugs
The following symbols are used throughout this
manual:
Denotes risk of personal injury, loss of life
or damage to the tool in case of non-
observance of the instructions in this
manual.
Denotes risk of electric shock.
Fire hazard.
EC-Declaration of conformity
DW920
DEWALT declares that these Power Tools have been
designed in compliance with: 98/37/EEC,
89/336/EEC, 73/23/EEC, EN 50144, EN 50260,
EN 55014-2, EN 55014, EN 60335, EN 61000-3-2 &
EN 61000-3-3.
For more information, please contact DEWALT at the
address below, or refer to the back of the manual.
Level of sound pressure according to 86/188/EEC &
98/37/EEC, measured according to EN 50144:
DW920
L
pA
(sound pressure) dB(A)* 68.35
L
WA
(acoustic power) dB(A) 81.35
* at the operator’s ear
Take appropriate measures for the
protection of hearing if the sound
pressure of 85 dB(A) is exceeded.
Weighted root mean square acceleration value
according to EN 50144:
DW920
0.34 m/s
2
DW920K
V
-1
0-500
xehmm
7509ED
V
hA
gk
8119ED
AC
230
gk
min
Nm 9
kg
V
h
1
230
DW920KH
0-500
xeh
9
DE9116
min50
DE9084
7.2
6.35
1.3 2.0
0.3
0.4
0.8
7.2
6.35
0.8
7.2 7.2
0.3
0.4

ENGLISH
15 en - 2
Director Engineering and Product Development
Horst Großmann
DEWALT, Richard-Klinger-Straße 40,
D-65510, Idstein, Germany
Safety instructions
When using Power Tools, always observe the
safety regulations applicable in your country to
reduce the risk of fire, electric shock and
personal injury. Read the following safety
instructions before attempting to operate this
product. Keep these instructions in a safe place!
General
1 Keep work area clean
Cluttered areas and benches can cause accidents.
2 Consider work area environment
Do not expose Power Tools to humidity. Keep
work area well lit. Do not use Power Tools in the
presence of flammable liquids or gases.
3 Guard against electric shock
Prevent body contact with earthed surfaces
(e.g. pipes, radiators, cookers and refrigerators).
For use under extreme conditions (e.g. high
humidity, when metal swarf is being produced,
etc.) electric safety can be improved by inserting
an isolating transformer or a (FI) earth-leakage
circuit-breaker.
4 Keep children away
Do not let children come into contact with the
tool or extension cord. Supervision is required for
those under 16 years of age.
5 Store idle tools
When not in use, Power Tools must be stored in
a dry place and locked up securely, out of reach
of children.
6 Dress properly
Do not wear loose clothing or jewellery.
They can be caught in moving parts. Preferably
wear rubber gloves and non-slip footwear when
working outdoors. Wear protective hair covering
to keep long hair out of the way.
7 Wear safety goggles
Also use a face or dust mask in case the
operations produce dust or flying particles.
8 Beware of maximum sound pressure
Take appropriate measures for the protection of
hearing if the sound pressure of 85 dB(A)
is exceeded.
9 Secure workpiece
Use clamps or a vice to hold the workpiece. It is
safer and it frees both hands to operate the tool.
10 Do not overreach
Keep proper footing and balance at all times.
11 Stay alert
Watch what you are doing. Use common sense.
Do not operate the tool when you are tired.
12 Remove adjusting keys and wrenches
Always check that adjusting keys and wrenches
are removed from the tool before operating the
tool.
13 Use appropriate tool
The intended use is described in this instruction
manual. Do not force small tools or attachments
to do the job of a heavy-duty tool. The tool will
do the job better and safer at the rate for which it
was intended.
Warning! The use of any accessory or attachment
or performance of any operation with this tool, other
than those recommended in this instruction manual
may present a risk of personal injury.
14 Maintain tools with care
Keep the tools in good condition and clean for
better and safer performance. Follow the
instructions for maintenance and changing
accessories. Inspect the tool cords at regular
intervals and, if damaged, have them repaired by
an authorized DEWALT repair agent. Keep all
controls dry, clean and free from oil and grease.
15 Check for damaged parts
Before using the tool, carefully check it for
damage to ensure that it will operate properly
and perform its intended function. Check for
misalignment and seizure of moving parts,
breakage of parts and any other conditions that
may affect its operation. Have damaged guards
or other defective parts repaired or replaced as
instructed.
Do not use the tool if the switch is defective.
Have the switch replaced by an authorized
DEWALT repair agent.

en - 3 16
ENGLISH
16 Remove the battery pack
Remove the battery pack when not in use, before
servicing and when changing accessories.
17 Have your tool repaired by an authorized
DEWALT repair agent
This Power Tool is in accordance with the
relevant safety regulations. To avoid danger,
electric appliances must only be repaired by
qualified technicians.
Additional safety instructions for battery packs
Fire hazard! Avoid metal short circuiting
the contacts of a detached battery pack
(e.g. keys carried in the same pocket as
a battery pack).
• The battery fluid, a 25-30% solution of potassium
hydroxide, can be harmful. In case of skin contact,
flush immediately with water. Neutralize with a mild
acid such as lemon juice or vinegar. In case of eye
contact, rinse abundantly with clean water for at
least 10 minutes. Consult a physician.
• Never attempt to open a battery pack for any
reason.

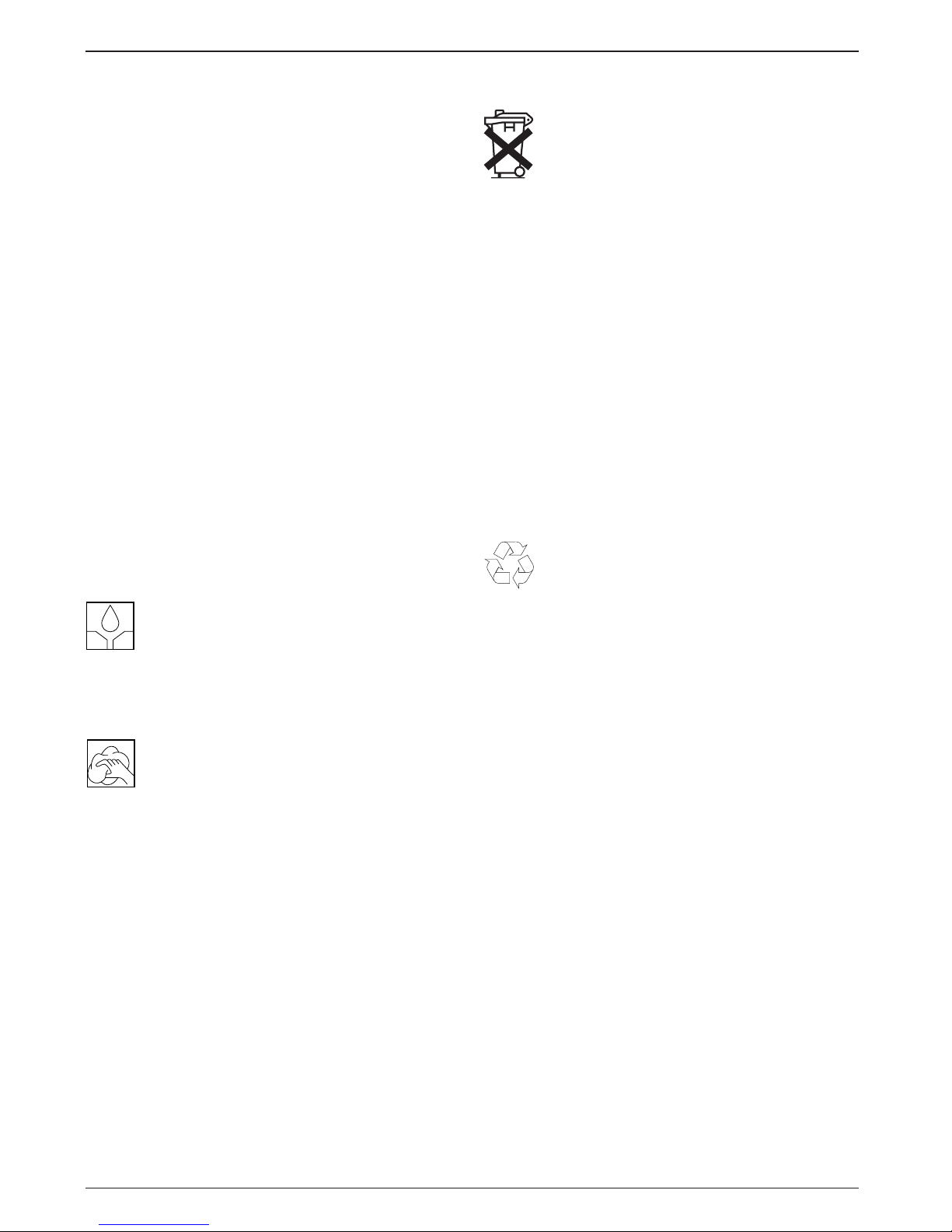

Labels on charger and battery pack
In addition to the pictographs used in this manual,
the labels on the charger and the battery pack show
the following pictographs:
100%
Battery charging
100%
Battery charged
Battery defective
Do not probe with conductive objects
Do not charge damaged battery packs
Read instruction manual before use
Use only with DEWALT battery packs,
others may burst, causing personal injury
and damage
Do not expose to water
Have defective cords replaced
immediately
+40 ˚c
+4 ˚c
Charge only between 4 °C and 40 °C
Discard the battery pack with due care
for the environment
Do not incinerate the battery pack
Package contents
The package contains:
1 Cordless drill/driver
1 Battery charger
1 Battery pack (K models)
2 Battery packs (K2 models)
1 Screwdriver bit
1 Kitbox
1 Instruction manual
1 Exploded drawing
• Check for damage to the tool, parts or accessories
which may have occurred during transport.
• Take the time to thoroughly read and understand
this manual prior to operation.
Description (fig. A)
Your cordless drill/driver DW920 has been designed
for professional drilling and screwdriving applications.
1 Variable speed switch
2 Forward/reverse slider
3 Head release button
4 Mode selector/torque adjustment collar
5 Tool holder sleeve
6 Screwdriver bit
7 Battery pack
