INSTRUCTION MANUAL

GUIDE D'UTILISATION

MANUAL DE INSTRUCCIONES

INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE

GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE

USAR EL PRODUCTO.

DEWALT Industrial Tool Co., 701 Joppa Road, Baltimore, MD 21286

The following are trademarks for one or more DEWALT power tools: the yellow and black color scheme;

the “D” shaped air intake grill; the array of pyramids on the handgrip; the kit box configuration; and the

array of lozenge-shaped humps on the surface of the tool.

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-800-4-DEWALT • www.dewalt.com

Definitions: Safety Guidelines

The definitions below describe the level of severity for each signal word. Please read the

manual and pay attention to these symbols.

DANGER: Indicates an imminently hazardous situation which, if not avoided, will

result in death or serious injury.

WARNING: Indicates a potentially hazardous situation which, if not avoided, could

result in death or serious injury.

CAUTION: Indicates a potentially hazardous situation which, if not avoided, may

result in minor or moderate injury.

NOTICE: Indicates a practice not related to personal injury which, if not avoided,

may result in property damage.

IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT THIS OR ANY DEWALT TOOL, CALL

US TOLL FREE AT: 1-800-4-DEWALT (1-800-433-9258).

WARNING: To reduce the risk of injury, read the instruction manual.

General Power Tool Safety Warnings

WARNING! Read all safety warnings and all instructions. Failure to follow the warnings

and instructions may result in electric shock, fire and/or serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS

FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-

operated (cordless) power tool.

1) WORK AREA SAFETY

a) Keep work area clean and well lit. Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or

fumes.

c) Keep children and bystanders away while operating a power tool. Distractions can

cause you to lose control.

2) ELECTRICAL SAFETY

a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not

use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded surfaces such as pipes, radiators,

ranges and refrigerators. There is an increased risk of electric shock if your body is earthed

or grounded.

c) Do not expose power tools to rain or wet conditions. Water entering a power tool will

increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the

power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged

or entangled cords increase the risk of electric shock.

e) When operating a power tool outdoors, use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use reduces the risk of electric shock.

f) If operating a power tool in a damp location is unavoidable, use a ground fault cir-

cuit interrupter (GFCI) protected supply. Use of a GFCI reduces the risk of electric shock.

3) PERSONAL SAFETY

a) Stay alert, watch what you are doing and use common sense when operating a

power tool. Do not use a power tool while you are tired or under the influence of

drugs, alcohol or medication. A moment of inattention while operating power tools may

result in serious personal injury.

b) Use personal protective equipment. Always wear eye protection. Protective equip-

ment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for

appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch is in the off position before

connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or energizing power tools that have the

switch on invites accidents.

d) Remove any adjusting key or wrench before turning the power tool on. A wrench or

a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and balance at all times. This enables better

control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or jewelry. Keep your hair, clothing and

gloves away from moving parts. Loose clothes, jewelry or long hair can be caught in mov-

ing parts.

g) If devices are provided for the connection of dust extraction and collection facilities,

ensure these are connected and properly used. Use of dust collection can reduce dust-

related hazards.

4) POWER TOOL USE AND CARE

a) Do not force the power tool. Use the correct power tool for your application. The

correct power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does not turn it on and off. Any power tool that

cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/or the battery pack from the power

tool before making any adjustments, changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children and do not allow persons unfamil-

iar with the power tool or these instructions to operate the power tool. Power tools

are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment or binding of moving parts, breakage

of parts and any other condition that may affect the power tool’s operation. If dam-

aged, have the power tool repaired before use. Many accidents are caused by poorly

maintained power tools.

f) Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits, etc. in accordance with these instruc-

tions, taking into account the working conditions and the work to be performed.

Use of the power tool for operations different from those intended could result in a hazardous

situation.

5) BATTERY TOOL USE AND CARE

a) Recharge only with the charger specified by the manufacturer. A charger that is suit-

able for one type of battery pack may create a risk of fire when used with another battery

pack.

b) Use power tools only with specifically designated battery packs. Use of any other bat-

tery packs may create a risk of injury and fire.

c) When battery pack is not in use, keep it away from other metal objects, like paper

clips, coins, keys, nails, screws, or other small metal objects, that can make a con-

nection from one terminal to another. Shorting the battery terminals together may cause

burns or a fire.

d) Under abusive conditions, liquid may be ejected from the battery; avoid contact. If

contact accidentally occurs, flush with water. If liquid contacts eyes, additionally

seek medical help. Liquid ejected from the battery may cause irritation or burns.

6) SERVICE

a) Have your power tool serviced by a qualified repair person using only identical

replacement parts. This will ensure that the safety of the power tool is maintained.

Drill/Driver/Hammerdrill Safety Warnings

• Wear ear protectors when impact drilling. Exposure to noise can cause hearing loss.

• Use auxiliary handle(s), if supplied with the tool. Loss of control can cause personal injury.

•Hold power tool by insulated gripping surfaces, when performing an operation where

the cutting accessory may contact hidden wiring. Cutting accessory contacting a “live”

wire may make exposed metal parts of the power tool “live” and could give the operator an

electric shock.

• Use clamps or another practical way to secure and support the workpiece to a stable

platform. Holding the work by hand or against your body leaves it unstable and may lead to

loss of control.

• Wear ear protectors when hammering for extented periods of time. Prolonged exposure

to high intensity noise can cause hearing loss. Temporary hearing loss or serious ear drum

damage may result from high sound levels generated by hammer drilling.

• Wear safety goggles or other eye protection. Hammering and drilling operations cause

chips to fly. Flying particles can cause permanent eye damage.Wear a dust mask or respirator

for applications that generate dust. Ear protection may be required for most applications.

• Always use the side handle supplied with the tool. Keep a firm grip on the tool at all

times. Do not attempt to operate this tool without holding it with both hands. Operating

this tool with one hand will result in loss of control. Breaking through or encountering hard

materials such as re-bar may be hazardous as well.

• Accessories and tool may get hot during operation. Wear gloves when handling them if

performing heat producing applications such as hammerdrilling and drilling metals.

• Do not operate this tool for long periods of time. Vibration caused by hammer action may

be harmful to your hands and arms. Use gloves to provide extra cushion and limit exposure by

taking frequent rest periods.

• Air vents often cover moving parts and should be avoided. Loose clothes, jewelry or long

hair can be caught in moving parts.

WARNING: ALWAYS use safety glasses. Everyday eyeglasses are NOT safety glasses. Also use

face or dust mask if cutting operation is dusty. ALWAYS WEAR CERTIFIED SAFETY EQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratory protection.

WARNING: Some dust created by power sanding, sawing, grinding, drilling, and other construc-

tion activities contains chemicals known to the State of California to cause cancer, birth defects or

other reproductive harm. Some examples of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this type of work. To reduce

your exposure to these chemicals: work in a well ventilated area, and work with approved safety

equipment, such as those dust masks that are specially designed to filter out microscopic particles.

• Avoid prolonged contact with dust from power sanding, sawing, grinding, drilling, and

other construction activities. Wear protective clothing and wash exposed areas with

soap and water. Allowing dust to get into your mouth, eyes, or lay on the skin may promote

absorption of harmful chemicals.

WARNING: Use of this tool can generate and/or disperse dust, which may cause serious and

permanent respiratory or other injury. Always use NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles away from face and body.

WARNING: Always wear proper personal hearing protection that conforms to ANSI

S12.6 (S3.19) during use. Under some conditions and duration of use, noise from this product

may contribute to hearing loss.

CAUTION: When not in use, place tool on its side on a stable surface where it will not

cause a tripping or falling hazard. Some tools with large battery packs will stand upright on the

battery pack but may be easily knocked over.

• The label on your tool may include the following symbols. The symbols and their definitions are

as follows:

V.....................volts A.........................amperes

Hz...................hertz W........................watts

min .................minutes or AC.............alternating current

or DC.....direct current or AC/DC......alternating or direct current

...................Class I Construction no.......................no load speed

.......................

(grounded) n.........................rated speed

...................Class II Construction .......................earthing terminal

(double insulated) ........................safety alert symbol

…/min ............per minute BPM...................beats per minute

IPM.................impacts per minute RPM...................revolutions per minute

SPM ...............strokes per minute sfpm...................surface feet per minute

Important Safety Instructions for All Battery Packs

When ordering replacement battery packs, be sure to include catalog number and voltage. Consult

the chart at the end of this manual for compatibility of chargers and battery packs.

The battery pack is not fully charged out of the carton. Before using the battery pack and charger,

read the safety instructions below. Then follow charging procedures outlined.

READ ALL INSTRUCTIONS

• Do not charge or use battery in explosive atmospheres, such as in the presence of

flammable liquids, gases or dust. Inserting or removing the battery from the charger may

ignite the dust or fumes.

• NEVER force battery pack into charger. DO NOT modify battery pack in any way to fit

into a non-compatible charger as battery pack may rupture causing serious personal

injury. Consult the chart at the end of this manual for compatibility of batteries and chargers.

• Charge the battery packs only in DEWALT chargers.

• DO NOT splash or immerse in water or other liquids.

• Do not store or use the tool and battery pack in locations where the temperature may

reach or exceed 105 °F (40 °C) (such as outside sheds or metal buildings in summer).

DANGER: Electrocution hazard. Never attempt to open the battery pack for any reason. If

battery pack case is cracked or damaged, do not insert into charger. Do not crush, drop or damage

battery pack. Do not use a battery pack or charger that has received a sharp blow, been dropped,

run over or damaged in any way (i.e., pierced with a nail, hit with a hammer, stepped on). Electric

shock or electrocution may result. Damaged battery packs should be returned to service center

for recycling.

NOTE: Battery storage and carrying caps are provided for use whenever the battery

is out of the tool or charger. Remove cap before placing battery in charger or tool.

WARNING: Fire hazard. Do not store or carry battery so that metal objects

can contact exposed battery terminals. For example, do not place battery in

aprons, pockets, tool boxes, product kit boxes, drawers, etc., with loose nails,

screws, keys, etc. without battery cap. Transporting batteries can possibly cause fires if the

battery terminals inadvertently come in contact with conductive materials such as keys,

coins, hand tools and the like. The U.S. Department of Transportation Hazardous Material

Regulations (HMR) actually prohibit transporting batteries in commerce or on airplanes (i.e., packed

in suitcases and carry-on luggage) UNLESS they are properly protected from short circuits. So

when transporting individual batteries, make sure that the battery terminals are protected and well

insulated from materials that could contact them and cause a short circuit.

SPECIFIC SAFETY INSTRUCTIONS FOR NICKEL CADMIUM (NiCd) OR NICKEL METAL

HYDRIDE (NiMH)

• Do not incinerate the battery pack even if it is severely damaged or is completely worn

out. The battery pack can explode in a fire.

• A small leakage of liquid from the battery pack cells may occur under extreme usage

or temperature conditions. This does not indicate a failure.

However, if the outer seal is broken:

a. and the battery liquid gets on your skin, immediately wash with soap and water for several

minutes.

b. and the battery liquid gets into your eyes, flush them with clean water for a minimum of

10 minutes and seek immediate medical attention. (Medical note: The liquid is 25–35%

solution of potassium hydroxide.)

SPECIFIC SAFETY INSTRUCTIONS FOR LITHIUM ION (Li-Ion)

• Do not incinerate the battery pack even if it is severely damaged or is completely

worn out. The battery pack can explode in a fire. Toxic fumes and materials are created when

lithium ion battery packs are burned.

• If battery contents come into contact with the skin, immediately wash area with mild

soap and water. If battery liquid gets into the eye, rinse water over the open eye for 15 minutes

or until irritation ceases. If medical attention is needed, the battery electrolyte is composed of a

mixture of liquid organic carbonates and lithium salts.

• Contents of opened battery cells may cause respiratory irritation. Provide fresh air. If

symptoms persist, seek medical attention.

WARNING: Burn hazard. Battery liquid may be flammable if exposed to spark or flame.

The RBRCTM Seal

The RBRC™ (Rechargeable Battery Recycling Corporation) Seal on the nickel

cadmium, nickel metal hydride or lithium ion batteries (or battery packs) indicate that

the costs to recycle these batteries (or battery packs) at the end of their useful life

have already been paid by DEWALT. In some areas, it is illegal to place spent nickel

cadmium, nickel metal hydride or lithium ion batteries in the trash or municipal solid

waste stream and the RBRC program provides an environmentally conscious alternative.

RBRC™ in cooperation with DEWALT and other battery users, has established programs in the

United States and Canada to facilitate the collection of spent nickel cadmium, nickel metal hydride

or lithium ion batteries. Help protect our environment and conserve natural resources by returning

the spent nickel cadmium, nickel metal hydride or lithium ion batteries to an authorized DEWALT

service center or to your local retailer for recycling. You may also contact your local recycling center

for information on where to drop off the spent battery.

RBRC™ is a registered trademark of the Rechargeable Battery Recycling Corporation.

Important Safety Instructions for All Battery Chargers

SAVE THESE INSTRUCTIONS: This manual contains important safety and operating instructions

for battery chargers.

• Before using charger, read all instructions and cautionary markings on charger, battery pack,

and product using battery pack.

DANGER: Electrocution hazard. 120 volts are present at charging terminals. Do not probe with

conductive objects. Electric shock or electrocution may result.

WARNING: Shock hazard. Do not allow any liquid to get inside charger. Electric shock may result.

CAUTION: Burn hazard. To reduce the risk of injury, charge only DEWALT rechargeable

batteries. Other types of batteries may burst causing personal injury and damage.

NOTICE: Under certain conditions, with the charger plugged in to the power supply, the exposed

charging contacts inside the charger can be shorted by foreign material. Foreign materials of a

conductive nature such as, but not limited to, grinding dust, metal chips, steel wool, aluminum foil,

or any buildup of metallic particles should be kept away from charger cavities. Always unplug the

charger from the power supply when there is no battery pack in the cavity. Unplug charger before

attempting to clean.

•DO NOT attempt to charge the battery pack with any chargers other than the ones in

this manual. The charger and battery pack are specifically designed to work together.

• These chargers are not intended for any uses other than charging DEWALT

rechargeable batteries. Any other uses may result in risk of fire, electric shock or electrocution.

• Do not expose charger to rain or snow.

• Pull by plug rather than cord when disconnecting charger. This will reduce risk of damage

to electric plug and cord.

• Make sure that cord is located so that it will not be stepped on, tripped over, or

otherwise subjected to damage or stress.

• Do not use an extension cord unless it is absolutely necessary. Use of improper extension

cord could result in risk of fire, electric shock, or electrocution.

• When operating a power tool outdoors, use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use reduces the risk of electric shock.

• An extension cord must have adequate wire size (AWG or American Wire Gauge) for

safety. The smaller the gauge number of the wire, the greater the capacity of the cable, that is

16 gauge has more capacity than 18 gauge. An undersized cord will cause a drop in line voltage

resulting in loss of power and overheating. When using more than one extension to make up

the total length, be sure each individual extension contains at least the minimum wire size. The

following table shows the correct size to use depending on cord length and nameplate ampere

rating. If in doubt, use the next heavier gauge. The smaller the gauge number, the heavier the

cord.

DCD959

Heavy-Duty 1/2" (13 mm) Cordless Drill/Driver/Hammerdrill

Perceuse-tournevis sans fil de service intensif de 13 mm (1/2 po)

Marteaux perforateur

Para trabajo pesado 1/2" (13 mm) Taladro/Destornillador inalámbrico

Martillos perforador

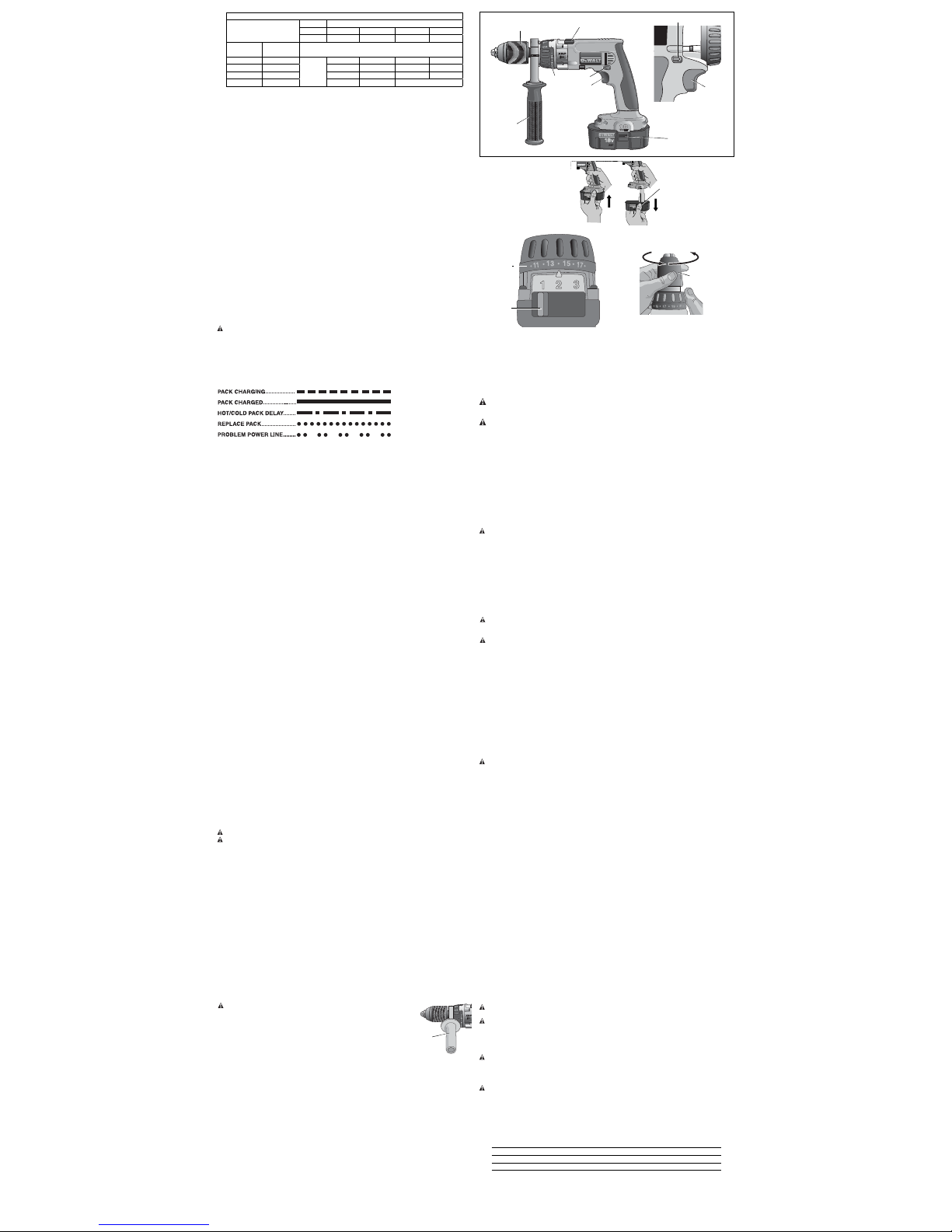

Three Speed Gearing (Fig. 3)

The three speed feature of your tool allows you to shift gears for greater versatility. To select speed 1

(highest torque setting), turn the tool off and permit it to stop. Slide the gear shifter (D) all the way to

the left. Speed 2 (middle torque and speed setting) is in the middle position. Speed 3 (highest speed

setting) is to the right.

NOTE: Do not change gears when the tool is running. Always allow the drill to come to a complete

stop before changing gears. If you have trouble changing gears, make sure that the gear shifter is

engaged in one of the three speed settings.

Keyless Single Sleeve Chuck (Fig. 4)

WARNING: Do not attempt to tighten drill bits (or any other accessory) by gripping the front part

of the chuck and turning the tool on. Damage to the chuck and personal injury may result. Always

lock off trigger switch and disconnect tool from power source when changing accessories.

WARNING: Always ensure the bit is secure before starting the tool. A loose bit may eject from

tool causing possible personal injury.

Your tool features a keyless chuck with one rotating sleeve for one-handed operation of the chuck.

To insert a drill bit or other accessory, follow these steps.

1. Lock the trigger in the OFF position. Turn off tool and disconnect tool from power source.

2. Grasp the sleeve of the chuck (G) with one hand and use the other hand to secure the tool as

shown in Figure 4. Rotate the sleeve counterclockwise (as viewed from the front) far enough to

accept the desired accessory.

3. Insert the accessory about 3/4” (19 mm) into the chuck and tighten securely by rotating the

chuck sleeve clockwise with one hand while holding the tool with the other hand. Continue to

rotate the chuck sleeve until several ratchet clicks are heard to ensure full gripping power.

To release the accessory, repeat Steps 1 and 2 above.

Be sure to tighten chuck with one hand on the chuck sleeve and one hand holding the tool for

maximum tightness.

OPERATION

WARNING: To reduce the risk of serious personal injury, turn tool off and remove

the battery pack before making any adjustments or removing/installing attachments or

accessories. An accidental start-up can cause injury.

Installing and Removing the Battery Pack (Fig. 2)

NOTE: Make sure your battery pack is fully charged.

To install the battery pack into the tool handle, align the notch inside the tool’s handle with

the battery pack and slide the battery pack firmly into the handle until you hear the lock snap into

place as shown in Figure 2.

To remove the battery pack from the tool, press the release buttons (F) and firmly pull the

battery pack out of the tool handle. Insert it into the charger as described in the charger section of

this manual.

Drill

WARNING: To reduce the risk of personal injury, ALWAYS ensure workpiece is anchored

or clamped firmly. If drilling thin material, use a wood “back-up” block to prevent damage to the

material.

WARNING: To reduce the risk of personal injury, ALWAYS operate the tool with the side

handle properly installed. Failure to do so may result in the side handle slipping during tool operation

and subsequent loss of control. Hold tool with both hands to maximize control.

Turn the collar to the drill bit symbol. Install and tighten the desired drill bit in the chuck. Select the

desired speed/torque range using the gear shifter to match the speed and torque to the planned

operation. Follow these instructions for best result s when drilling.

DRILLING

1. Turn the collar to the drill bit symbol for drilling or to the hammer symbol for hammerdrilling.

2. Select the desired speed/torque range using the gear shifter to match the speed and torque to

the planned operation.

3. For WOOD, use twist bits, spade bits, power auger bits or hole saws. For METAL, use high-

speed steel twist drill bits or hole saws. Use a cutting lubricant when drilling metals. The

exceptions are cast iron and brass which should be drilled dry. For MASONRY, use carbide-

tipped bits or masonry bits. A smooth, even flow of dust indicates the proper drilling rate.

4. Always apply pressure in a straight line with the bit. Use enough pressure to keep the drill bit

biting, but do not push hard enough to stall the motor or deflect the bit.

5. Hold tool firmly with both hands to control the twisting action of the drill.

CAUTION: Drill may stall if overloaded causing a sudden twist. Always expect the stall. Grip

the drill firmly to control the twisting action and avoid injury.

6. IF DRILL STALLS, it is usually because it is being overloaded. RELEASE TRIGGER

IMMEDIATELY, remove drill bit from work, and determine cause of stalling. DO NOT CLICK

TRIGGER OFF AND ON IN AN ATTEMPT TO START A STALLED DRILL – THIS CAN

DAMAGE THE DRILL.

7. Keep the motor running when pulling the bit back out of a drilled hole. This will help prevent

jamming.

8. To minimize stalling or breaking through the material, reduce pressure on drill and ease the bit

through the last fractional part of the hole.

9. With variable speed drills there is no need to center punch the point to be drilled. Use a slow

speed to start the hole and accelerate by squeezing the trigger harder when the hole is deep

enough to drill without the bit skipping out.

HAMMERDRILL OPERATION

1. When drilling, use just enough force on the hammer to keep it from bouncing excessively or

“rising” off the bit. Too much force will cause slower drilling speeds, overheating, and a lower

drilling rate.

2. Drill straight, keeping the bit at a right angle to the work. Do not exert side pressure on the bit

when drilling as this will cause clogging of the bit flutes and a slower drilling speed.

3. When drilling deep holes, if the hammer speed starts to drop off, pull the bit partially out of the

hole with the tool still running to help clear debris from the hole.

4. For masonry, use carbide-tipped bits or masonry bits. A smooth even flow of dust indicates the

proper drilling rate.

SCREWDRIVER OPERATION

Select the desired speed/torque range using the three-speed gear shift lever on the top of tool to

match the speed and torque to the planned operation. Insert the desired fastener accessory into

the chuck as you would any drill bit. Set the torque adjustment collar (Fig. 3) to the desired setting.

Make a few practice runs in scrap or unseen areas to determine the proper position of the clutch

collar.

MAINTENANCE

WARNING: To reduce the risk of serious personal injury, turn tool off and remove the

battery pack before making any adjustments or removing/installing attachments or

accessories. An accidental start-up can cause injury.

Cleaning

WARNING: Blow dirt and dust out of all air vents with clean, dry air at least once a week. To mini-

mize the risk of eye injury, always wear ANSI Z87.1 approved eye protection when performing this.

WARNING: Never use solvents or other harsh chemicals for cleaning the non-metallic parts

of the tool. These chemicals may weaken the plastic materials used in these parts. Use a cloth

dampened only with water and mild soap. Never let any liquid get inside the tool; never immerse

any part of the tool into a liquid.

CHARGER CLEANING INSTRUCTIONS

WARNING: Shock hazard. Disconnect the charger from the AC outlet before cleaning. Dirt and

grease may be removed from the exterior of the charger using a cloth or soft non-metallic brush.

Do not use water or any cleaning solutions.

Accessories

WARNING: Since accessories, other than those offered by DEWALT, have not been tested with

this product, use of such accessories with this tool could be hazardous. To reduce the risk of injury,

only DEWALT recommended accessories should be used with this product.

Recommended accessories for use with your tool are available at extra cost from your local dealer or

authorized service center. If you need assistance in locating any accessory, please contact DEWALT

Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286, call 1-800-4-DEWALT (1-800-

433-9258) or visit our website: www.dewalt.com.

MAXIMUM RECOMMENDED CAPACITIES

Speed 1 Speed 2 Speed 3

BITS, METAL DRILLING 1/2" (12,7 mm) 1/4" (6.4 mm) 1/4" (6.4 mm)

WOOD, FLAT BORING 1-1/2" (38.1 mm) 5/8" (15.9 mm) 5/8" (15.9 mm)

BITS, MASONRY DRILLING – 1/4" (6.4 mm) 1/4" (6.4 mm)

Repairs

The charger and battery pack are not serviceable.

To assure product SAFETY and RELIABILITY, repairs, maintenance and adjustment (including brush

inspection and replacement) should be performed by a DEWALT factory service center, a DEWALT

authorized service center or other qualified service personnel. Always use identical replacement

parts.

Minimum Gauge for Cord Sets

Ampere Rating

Volts Total Length of Cord in Feet (meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Than

Not More

Than AWG

0 6 18 16 16 14

610 18161412

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of charger or place the charger on a soft surface that

might block the ventilation slots and result in excessive internal heat. Place the charger

in a position away from any heat source. The charger is ventilated through slots in the top and

the bottom of the housing.

• Do not operate charger with damaged cord or plug.

• Do not operate charger if it has received a sharp blow, been dropped, or otherwise

damaged in any way. Take it to an authorized service center.

• Do not disassemble charger; take it to an authorized service center when service or

repair is required. Incorrect reassembly may result in a risk of electric shock, electrocution or fire.

• Disconnect the charger from the outlet before attempting any cleaning. This will

reduce the risk of electric shock. Removing the battery pack will not reduce this risk.

• NEVER attempt to connect two chargers together.

• The charger is designed to operate on standard 120 volt household electrical power.

Do not attempt to use it on any other voltage. This does not apply to the vehicular charger.

Using Automatic Tune-Up™ Mode

The automatic Tune-Up™ Mode equalizes or balances the individual cells in the battery pack

allowing it to function at peak capacity. Battery packs should be tuned up weekly or after

10 charge/discharge cycles or whenever the pack no longer delivers the same amount of work.

To use the automatic Tune-Up™, place the battery pack in the charger and leave it for at least 8

hours. The charger will cycle through the following modes.

1. The red light will blink continuously indicating that the 1-hour charge cycle has started.

2. When the 1-hour charge cycle is complete, the light will stay on continuously and will no longer

blink. This indicates that the pack is fully charged and can be used at this time.

3. If the pack is left in the charger after the initial 1-hour charge, the charger will begin the

Automatic Tune-Up™ mode. This mode continues up to 8 hours or until the individual cells in

the battery pack are equalized. The battery pack is ready for use and can be removed at any

time during the Automatic Tune-Up™ mode.

4. Once the Automatic Tune-Up™ mode is complete, the charger will begin a maintenance

charge; the red indicator will remain lit.

Chargers

Your tool uses a DEWALT charger. Be sure to read all safety instructions before using your charger.

Consult the chart at the end of this manual for compatibility of chargers and battery packs.

Charging Procedure

DANGER: Electrocution hazard. 120 volts are present at charging terminals. Do not probe with

conductive objects. Electric shock or electrocution may result.

1. Plug the charger into an appropriate outlet before inserting battery pack.

2. Insert the battery pack into the charger making sure the pack is fully seated in charger. The red

(charging) light will blink continuously indicating that the charging process has started.

3. The completion of charge will be indicated by the red light remaining on continuously. The pack

is fully charged and may be used at this time or left in the charger.

Indicator Light Operation

Charge Indicators

Some chargers are designed to detect certain problems that can arise with battery packs.

Problems are indicated by the red light flashing at a fast rate. If this occurs, re-insert battery pack

into the charger. If the problem persists, try a different battery pack to determine if the charger is

OK. If the new pack charges correctly, then the original pack is defective and should be returned to

a service center or other collection site for recycling. If the new battery pack elicits the same trouble

indication as the original, have the charger tested at an authorized service center.

HOT/COLD PACK DELAY

Some chargers have a Hot/Cold Pack Delay feature: when the charger detects a battery that is

hot, it automatically starts a Hot Pack Delay, suspending charging until the battery has cooled.

After the battery has cooled, the charger automatically switches to the Pack Charging mode. This

feature ensures maximum battery life. The red light flashes long, then short while in the Hot Pack

Delay mode.

PROBLEM POWER LINE

Some chargers have a Problem Power Line indicator. When the charger is used with some portable

power sources such as generators or sources that convert DC to AC, the charger may temporarily

suspend operation, flashing the red light with two fast blinks followed by a pause. This

indicates the power source is out of limits.

LEAVING THE BATTERY PACK IN THE CHARGER

The charger and battery pack can be left connected with the red light glowing indefinitely. The

charger will keep the battery pack fresh and fully charged.

NOTE: A battery pack will slowly lose its charge when kept out of the charger. If the battery pack

has not been kept on maintenance charge, it may need to be recharged before use. A battery pack

may also slowly lose its charge if left in a charger that is not plugged into an appropriate AC source.

WEAK BATTERY PACKS: Chargers can also detect a weak battery pack. Such batteries are still

usable but should not be expected to perform as much work. The charger will indicate to replace

battery pack.

Important Charging Notes

1. Longest life and best performance can be obtained if the battery pack is charged when the air

temperature is between 65 °F and 75 °F (18 °–24 °C). DO NOT charge the battery pack in an

air temperature below +40 °F (+4.5 °C), or above +105 °F (+40.5 °C). This is important and will

prevent serious damage to the battery pack.

2. The charger and battery pack may become warm to touch while charging. This is a normal

condition, and does not indicate a problem. To facilitate the cooling of the battery pack after

use, avoid placing the charger or battery pack in a warm environment such as in a metal shed,

or an uninsulated trailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp or other appliance;

b. Check to see if receptacle is connected to a light switch which turns power off when you

turn out the lights;

c. Move charger and battery pack to a location where the surrounding air temperature is

approximately 65 °F–75 °F (18 °– 24 °C);

d. If charging problems persist, take the tool, battery pack and charger to your local service

center.

4. The battery pack should be recharged when it fails to produce sufficient power on jobs which

were easily done previously. DO NOT CONTINUE to use under these conditions. Follow the

charging procedure. You may also charge a partially used pack whenever you desire with no

adverse affect on the battery pack.

5. Under certain conditions, with the charger plugged into the power supply, the exposed

charging contacts inside the charger can be shorted by foreign material. Foreign materials of a

conductive nature such as, but not limited to, grinding dust, metal chips, steel wool, aluminum

foil, or any buildup of metallic particles should be kept away from charger cavities. Always

unplug the charger from the power supply when there is no battery pack in the cavity. Unplug

charger before attempting to clean.

6. Do not freeze or immerse charger in water or any other liquid.

WARNING: Shock hazard. Don’t allow any liquid to get inside charger. Electric shock may result.

WARNING: Burn hazard. Never attempt to open the battery pack for any reason. If the plastic

housing of the battery pack breaks or cracks, return to a service center for recycling.

Storage Recommendations

1. The best storage place is one that is cool and dry away from direct sunlight and excess heat

or cold.

2. For long storage, it is recommended to store a fully charged battery pack in a cool dry place

out of the charger for optimal results.

NOTE: Battery packs should not be stored completely depleted of charge. The battery pack will

need to be recharged before use.

SAVE THESE INSTRUCTIONS FOR FUTURE USE

KEY FEATURES AND FUNCTIONS (FIG. 1)

A. Trigger switch E. Side handle

B. Forward/reverse button F. Battery release buttons

C. Collar G. Chuck

D. Gear shifter

Variable Speed Switch (Fig. 1)

To turn the tool on, squeeze the trigger switch (A). To turn the tool off, release the trigger switch.

Your tool is equipped with a brake. The chuck will stop as soon as the trigger switch is fully released.

NOTE: Continuous use in variable speed range is not recommended. It may damage the switch

and should be avoided.

Side Handle

WARNING: To reduce the risk of personal injury, ALWAYS operate the

tool with the side handle properly installed. Failure to do so may result in

the side handle slipping during tool operation and subsequent loss of

control. Hold tool with both hands to maximize control.

Side handle (E) clamps to the front of the gear case and may be rotated 360˚

to permit right- or left-hand use. Side handle must be tightened sufficiently

to resist the twisting action of the tool if the accessory binds or stalls. Be

sure to grip the side handle at the far end to control the tool during a stall.

If model is not equipped with side handle, grip drill with one hand on the

handle and one hand on the battery pack.

Forward/Reverse Control Button (Fig. 1)

A forward/reverse control button (B) determines the direction the tool will spin and also serves as

a lock off button.

To select forward rotation, release the trigger switch and depress the forward/reverse control

button on the right side of the tool.

To select reverse, depress the forward/reverse control button on the left side of the tool.

The center position of the control button locks the tool in the OFF position. When changing the

position of the control button, be sure the trigger is released.

NOTE: The first time the tool is run after changing the direction of rotation, you may hear a click on

start up. This is normal and does not indicate a problem.

Torque Adjustment Collar (Fig. 3)

Your tool has an adjustable torque screwdriver mechanism for driving and removing a wide array

of fastener shapes and sizes and in some models, a hammer mechanism for drilling into masonry.

Circling the collar (C) are numbers, a drill bit symbol, and in some models, and a hammer symbol.

These numbers are used to set the clutch to deliver a torque range. The higher the number on the

collar, the higher the torque and the larger the fastener which can be driven. To select any of the

numbers, rotate until the desired number aligns with the arrow.

FIG. 3

FIG. 2

FIG. 4

FIG. 1

Thank you for your purchase. Register your product now for:

• WARRANTY SERVICE: Registering your product will help you obtain more efficient warranty

service in case there is a problem with your product.

• CONFIRMATION OF OWNERSHIP: In case of an insurance loss, such as fire, flood or theft,

your registration of ownership will serve as your proof of purchase.

• FOR YOUR SAFETY: Registering your product will allow us to contact you in the unlikely event

a safety notification is required under the Federal Consumer Safety Act.

Three Year Limited Warranty

DEWALT will repair, without charge, any defects due to faulty materials or workmanship for three

years from the date of purchase. This warranty does not cover part failure due to normal wear

or tool abuse. For further detail of warranty coverage and warranty repair information, visit www.

dewalt.com or call 1-800-4-DEWALT (1-800-433-9258). This warranty does not apply to accesso-

ries or damage caused where repairs have been made or attempted by others. This warranty gives

you specific legal rights and you may have other rights which vary in certain states or provinces.

In addition to the warranty, DEWALT tools are covered by our:

1 YEAR FREE SERVICE

DEWALT will maintain the tool and replace worn parts caused by normal use, for free, any time

during the first year after purchase.

2 YEARS FREE SERVICE ON DEWALT BATTERY PACKS

DC9071, DC9091, DC9096, DC9280, DC9360, DC9180, DCB120, DCB201 and DCB203

3 YEARS FREE SERVICE ON DEWALT BATTERY PACKS

DCB200, DCB204

DEWALT BATTERY PACKS

Product warranty voided if the battery pack is tampered with in any way. DEWALT is not responsible

for any injury caused by tampering and may prosecute warranty fraud to the fullest extent permit-

ted by law.

90 DAY MONEY BACK GUARANTEE

If you are not completely satisfied with the performance of your DEWALT Power Tool, Laser, or

Nailer for any reason, you can return it within 90 days from the date of purchase with a receipt for

a full refund – no questions asked.

LATIN AMERICA: This warranty does not apply to products sold in Latin America. For products

sold in Latin America, see country specific warranty information contained in the packaging, call the

local company or see website for warranty information.

FREE WARNING LABEL REPLACEMENT: If your warning labels become illegible or are missing,

call 1-800-4-DEWALT (1-800-433-9258) for a free replacement.

objets métalliques qui peuvent établir une connexion entre les deux bornes. Le

court-circuit des bornes du bloc-piles risque de provoquer des brûlures ou un incendie.

d) En cas d’utilisation abusive, le liquide peut gicler hors du bloc-piles; éviter tout

contact avec ce liquide. Si un contact accidentel se produit, laver à grande eau. Si

le liquide entre en contact avec les yeux, obtenir également des soins médicaux. Le

liquide qui gicle hors du bloc-piles peut provoquer des irritations ou des brûlures.

6) RÉPARATION

a) Faire réparer l’outil électrique par un réparateur professionnel en n’utilisant que des

pièces de rechange identiques. Cela permettra de maintenir une utilisation sécuritaire de

l’outil électrique.

Avertissements de sécurité relatifs au marteau

perforateur/perceuse/visseuse

• Porter une protection auditive lors du perçage à percussion. Une exposition au bruit peut

entraîner une perte auditive.

• Utiliser la/les poignée(s) auxiliaire(s) si fournie(s) avec l’outil. Une perte de contrôle de

l’outil pourrait occasionner des dommages corporels.

•Tenir l’outil par les surfaces isolées prévues à cet effet pendant toute utilisation où

l’organe de coupe pourrait entrer en contact avec des fils électriques cachés. Tout

contact de l’organe de coupe avec un fil sous tension mettra les parties métalliques exposées

de l’outil sous tension et électrocutera l’utilisateur.

• Utiliser des brides de fixation ou tout autre dispositif de fixation permettant de

soutenir et de retenir la pièce sur une plate-forme stable. Tenir la pièce avec la main ou

contre son corps est instable et risque de provoquer une perte de maîtrise de l’outil.

• Porter des protecteurs auditifs lors de martelage sur des périodes prolongées. Une

exposition prolongée à un bruit d’intensité élevé peut provoquer une perte auditive. Les niveaux

sonores élevés produits par le marteau perforateur pourraient provoquer une perte auditive

temporaire ou endommager gravement les tympans.

• Porter des lunettes de sécurité ou une autre protection oculaire. Le martelage et la

perforation peuvent projeter des fragments. Les particules projetées peuvent endommager les

yeux irréversiblement. La protection auditive peut être exigée pour la plupart des applications.

• Tenir fermement l’outil en tout temps. Ne pas utiliser l’outil sans le tenir des deux

mains. Il est recommandé d’utiliser en tout temps la poignée latérale. Faire fonctionner cet outil

d’une seule main risque de provoquer la perte de maîtrise de l’outil. Il peut aussi être dangereux

de percer ou de tomber sur des matériaux durs comme une barre d’armature.

• Les accessoires et l’outil peuvent devenir brûlants au toucher pendant l’utilisation.

Porter des gants pendant leur utilisation pour effectuer des travaux produisant beaucoup de

chaleur comme la perforation à percussion et le perçage des métaux.

• Ne pas utiliser cet outil pendant des périodes de temps prolongées. Les vibrations

causées par la percussion peuvent poser des risques pour les mains ou les bras. Porter des

gants pour amortir les vibrations, et pour limiter les risques, faire des pauses fréquentes.

• Prendre des précautions à proximité des évents, car ils cachent des pièces mobiles.

Vêtements amples, bijoux ou cheveux longs risquent de rester coincés dans ces pièces mobiles.

AVERTISSEMENT: porter SYSTEMATIQUEMENT des lunettes de protection. Les lunettes

courantes NE sont PAS des lunettes de protection. Utiliser aussi un masque antipoussières si

la découpe doit en produire beaucoup. PORTER SYSTÉMATIQUEMENT UN ÉQUIPEMENT DE

SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires NIOSH/OSHA/MSHA.

AVERTISSEMENT: les scies, meules, ponceuses, perceuses ou autres outils de construction

peuvent produire des poussières contenant des produits chimiques reconnus par l’État californien

pour causer cancers, malformations congénitales ou être nocifs au système reproducteur. Parmi

ces produits chimiques, on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment, ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un traitement chimique.

Le risque associé à de telles expositions varie selon la fréquence à laquelle on effectue ces travaux.

Pour réduire toute exposition à ces produits: travailler dans un endroit bien aéré, en utilisant du

matériel de sécurité homologué, tel un masque antipoussières spécialement conçu pour filtrer les

particules microscopiques.

• Limiter toute exposition prolongée avec les poussières provenant du ponçage, sci-

age, meulage, perçage ou toute autre activité de construction. Porter des vêtements

de protection et nettoyer à l’eau savonneuse les parties du corps exposées. Le fait de

laisser la poussière pénétrer dans la bouche, les yeux ou la peau peut favoriser l’absorption de

produits chimiques dangereux.

AVERTISSEMENT : cet outil peut produire et/ou répandre de la poussière susceptible de

causer des dommages sérieux et permanents au système respiratoire. Utiliser systématiquement

un appareil de protection des voies respiratoires homologué par le NIOSH ou l’OSHA. Diriger les

particules dans le sens opposé au visage et au corps.

AVERTISSEMENT : pendant l’utilisation, porter systématiquement une protection

auditive individuelle adéquate homologuée ANSI S12.6 (S3.19). Sous certaines conditions

et suivant la durée d’utilisation, le bruit émanant de ce produit pourrait contribuer à une perte de

l’acuité auditive.

ATTENTION: après utilisation, ranger l’outil sur son côté, sur une surface stable, là où

il ne pourra ni faire trébucher ni faire chuter quelqu’un. Certains outils équipés d’un large

bloc-piles peuvent tenir à la verticale sur celui-ci, mais manquent alors de stabilité.

• L’étiquette apposée sur votre outil peut inclure les symboles suivants. Les symboles et leur

définition sont indiqués ci-après:

V....................volts A....................... ampères

Hz.................. hertz W...................... watts

min ................minutes ou AC.......... courant alternatif

ou DC.... courant continu ou AC/DC... courant alternatif ou

..................classe I fabrication continu

(mis à la terre) no.....................vitesse à vide

..................fabrication classe II n ....................... vitesse nominale

(double isolation) ..................... borne de terre

…/min ...........par minute ...................... symbole d’avertissement

IPM................impacts par minute BPM ................. battements par minute

sfpm ..............pieds linéaires par minute (plpm) r/min................. tours par minute

SPM (FPM)....fréquence par minute

Consignes de sécurité importantes propres à tous les

blocs-piles

Pour commander un bloc-piles de rechange, s’assurer d’inclure son numéro de catalogue et

sa tension. Consulter le tableau figurant à la fin du présent mode d’emploi pour connaître la

compatibilité des chargeurs et des blocs-piles.

Le bloc-piles n’est pas totalement chargé d’usine. Avant d’utiliser le bloc-piles et le chargeur, lire

les consignes de sécurité ci-dessous. Puis suivre la procédure de charge indiquée.

LIRE TOUTES LES CONSIGNES

• Ne pas recharger ou utiliser un bloc-piles en milieu déflagrant, en présence, par

exemple, de poussières, gaz ou liquides inflammables. Le fait d’insérer ou retirer un bloc-

piles de son chargeur pourrait causer l’inflammation de poussières ou d’émanations.

• NE JAMAIS forcer l’insertion d’un bloc-piles dans un chargeur. NE modifier un bloc-

piles d’AUCUNE façon pour le faire rentrer dans un chargeur incompatible, car il

pourrait se briser et causer des dommages corporels graves. Consulter le tableau en

dernière page de ce manuel pour connaître les compatibilités entre chargeurs et blocs-piles.

• Recharger les blocs-piles exclusivement dans des chargeurs DEWALT.

• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau ou dans tout autre liquide.

• Ne pas entreposer ou utiliser l’appareil et le bloc-piles en présence de températures

ambiantes pouvant excéder 40°C (105°F) (comme dans des hangars ou des bâtiments

métalliques l’été).

DANGER : risque d’électrocution. Ne jamais ouvrir le bloc-piles pour quelque raison que ce

soit. Si le boîtier du bloc-piles est fissuré ou endommagé, ne pas l’insérer dans un chargeur. Ne pas

écraser, faire tomber ou endommager le bloc-piles. Ne pas utiliser un bloc-piles ou un chargeur

qui a reçu un choc violent, qui est tombé, a été écrasé ou est endommagé de quelque manière

que ce soit (p. ex. percé par un clou, frappé d’un coup de marteau, piétiné). En effet, il y a risque

de choc électrique ou d’électrocution. Les blocs-piles endommagés doivent être envoyés au

centre de réparation pour être recyclés.

REMARQUE : un boîtier spécial et des capuchons de sécurité sont fournis

avec le bloc-piles pour utilisation chaque fois qu’on le retire de l’outil ou du chargeur

pour le ranger ou le transporter. Enlever le capuchon avant de remettre le bloc-piles

dans le chargeur ou l’outil.

AVERTISSEMENT : risque d’incendie. Ne pas ranger ni ne transporter les piles de

manière à ce que des objets métalliques puissent entrer en contact avec les bornes

exposées des piles. On ne doit pas mettre, par exemple, le bloc-piles sans capuchon dans un

tablier, une poche, une boîte à outils, une boîte de nécessaire de produit, un tiroir, etc. avec des

clous, des vis, des clés, etc. Le transport des piles peut causer un incendie si les bornes des

piles entrent en contact involontairement avec des matières conductrices comme des

clés, de la monnaie, des outils manuels et d’autres éléments semblables. La Hazardous

Material Regulations (réglementation sur les produits dangereux) du département américain des

transports interdit en fait le transport des blocs-piles pour le commerce et dans les avions (c.-à-d.

dans des valises et les bagages à main) À MOINS qu’ils ne soient bien protégés contre les

courts-circuits. Pour le transport de piles individuelles, on doit donc s’assurer que les bornes sont

protégées et bien isolées contre toute matière pouvant entrer en contact avec elles et provoquer

un court-circuit.

DIRECTIVES DE SÉCURITÉ SPÉCIFIQUES AUX PILES DE NICKEL-CADMIUM (NICD) OU

À L’HYDRURE MÉTALLIQUE DE NICKEL (NIMH)

• Ne pas incinérer le bloc-piles, même s’il est très endommagé ou complètement usé,

car il pourrait exploser au contact de flammes.

• Une petite fuite de liquide peut se produire dans les cellules du bloc-piles en cas

d’utilisation extrême ou de conditions de température. Cela n’indique pas de défaillance.

Toutefois, si le joint d’étanchéité extérieur est rompu :

a. et que le liquide entre en contact avec la peau, laver rapidement la zone touchée au savon

et à l’eau pendant plusieurs minutes.

b. si le liquide du bloc-piles entre en contact avec les yeux, les rincer abondamment à l’eau

propre, pendant un minimum de 10 minutes, et consulter immédiatement un médecin.

(Note médicale : le liquide est composé d’une solution comprenant de 25 % à 35 %

d’hydroxyde de potassium).

DIRECTIVES DE SÉCURITÉ SPÉCIFIQUES POUR LES PILES AU LITHIUM-ION (Li-Ion)

• Ne pas incinérer le bloc-piles même s’il est sévèrement endommagé ou complètement

usagé, car il pourrait exploser et causer un incendie. Pendant l’incinération des blocs-piles au

lithium-ion, des vapeurs et matières toxiques sont dégagées.

• En cas de contact du liquide de la pile avec la peau, rincer immédiatement au savon

doux et à l’eau. En cas de contact oculaire, rincer l’œil ouvert à l’eau claire une quinzaine de

minutes ou jusqu’à ce que l’irritation cesse. Si des soins médicaux s’avéraient nécessaires,

noter que l’électrolyte de la pile est composé d’un mélange de carbonates organiques liquides

et de sels de lithium.

• Le contenu des cellules d’une pile ouverte peut causer une irritation respiratoire.

En cas d’inhalation, exposer l’individu à l’air libre. Si les symptômes persistent, consulter un

médecin.

AVERTISSEMENT: risques de brûlure. Le liquide de la pile peut s’enflammer s’il est exposé à

des étincelles ou à une flamme.

Le sceau SRPRCMC

Le sceau SRPRCMC (Société de recyclage des piles rechargeables au Canada)

apposé sur une pile au nickel-cadmium, à hydrure métallique de nickel ou au lithium-

ion (ou un bloc-piles) indique que les coûts de recyclage de ces derniers en fin

d’utilisation ont déjà été réglés par DEWALT. Dans certaines régions, la mise au rebut

ou aux ordures municipales des piles au nickel-cadmium, à l’hydrure métallique de

nickel ou au lithium-ion, est illégale; le programme de SRPRC constitue donc une

solution pratique et écologique.

La SRPRCMC, en collaboration avec DEWALT et d’autres utilisateurs de piles, a mis sur pied des

programmes aux États-Unis et au Canada pour faciliter la collecte des piles au nickel-cadmium,

Définitions: lignes directrices en

matière de sécurité

Les définitions ci-dessous décrivent le niveau de danger pour chaque

mot-indicateur employé. Lire le mode d’emploi et porter une attention particu-

lière à ces symboles.

DANGER: indique une situation dangereuse imminente qui, si elle n’est pas

évitée, entraînera la mort ou des blessures graves.

AVERTISSEMENT : indique une situation potentiellement dangereuse qui,

si elle n’est pas évitée, pourrait entraîner la mort ou des blessures graves.

ATTENTION : indique une situation potentiellement dangereuse qui, si elle

n’est pas évitée, pourrait entraîner des blessures légères ou modérées.

AVIS : indique une pratique ne posant aucun risque de dommages cor-

porels mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des

risques de dommages matériels.

POUR TOUTE QUESTION OU REMARQUE AU SUJET DE CET OUTIL OU DE TOUT AUTRE

OUTIL DEWALT, COMPOSEZ LE NUMÉRO SANS FRAIS : 1-800-4-DEWALT (1-800-433-9258).

AVERTISSEMENT : afin de réduire le risque de blessures, lire le mode d’emploi de l’outil.

Avertissements de sécurité généraux pour les outils

électriques

AVERTISSEMENT! lire tous les avertissements de sécurité et toutes les directives.

Le non-respect des avertissements et des directives pourrait se solder par un choc élec-

trique, un incendie et/ou une blessure grave.

CONSERVER TOUS LES AVERTISSEMENTS ET TOUTES LES

DIRECTIVES POUR UN USAGE ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se rapporte à votre outil électrique à ali-

mentation sur secteur (avec fil) ou par piles (sans fil).

1) SÉCURITÉ DU LIEU DE TRAVAIL

a) Tenir l’aire de travail propre et bien éclairée. Les lieux encombrés ou sombres sont

propices aux accidents.

b) Ne pas faire fonctionner d’outils électriques dans un milieu déflagrant, tel qu’en

présence de liquides, de gaz ou de poussières inflammables. Les outils électriques

produisent des étincelles qui pourraient enflammer la poussière ou les vapeurs.

c) Éloigner les enfants et les personnes à proximité pendant l’utilisation d’un outil

électrique. Une distraction pourrait en faire perdre la maîtrise à l’utilisateur.

2) SÉCURITÉ EN MATIÈRE D’ÉLECTRICITÉ

a) Les fiches des outils électriques doivent correspondre à la prise. Ne jamais modi-

fier la fiche d’aucune façon. Ne jamais utiliser de fiche d’adaptation avec un outil

électrique mis à la terre. Le risque de choc électrique sera réduit par l’utilisation de fiches

non modifiées correspondant à la prise.

b) Éviter tout contact physique avec des surfaces mises à la terre comme des tuyaux,

des radiateurs, des cuisinières et des réfrigérateurs. Le risque de choc électrique est

plus élevé si votre corps est mis à la terre.

c) Ne pas exposer les outils électriques à la pluie ou à l’humidité. La pénétration de l’eau

dans un outil électrique augmente le risque de choc électrique.

d) Ne pas utiliser le cordon de façon abusive. Ne jamais utiliser le cordon pour trans-

porter, tirer ou débrancher un outil électrique. Tenir le cordon éloigné de la chaleur,

de l’huile, des bords tranchants et des pièces mobiles. Les cordons endommagés ou

enchevêtrés augmentent les risques de choc électrique.

e) Pour l’utilisation d’un outil électrique à l’extérieur, se servir d’une rallonge conv-

enant à cette application. L’utilisation d’une rallonge conçue pour l’extérieur réduira les

risques de choc électrique.

f) S’il est impossible d’éviter l’utilisation d’un outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit d’alimentation dotés d’un disjonc-

teur de fuite à la terre (GFCI). L’utilisation de ce type de disjoncteur réduit les risques de

choc électrique.

3) SÉCURITÉ PERSONNELLE

a) Être vigilant, surveiller le travail effectué et faire preuve de jugement lorsqu’un outil

électrique est utilisé. Ne pas utiliser d’outil électrique en cas de fatigue ou sous

l’influence de drogues, d’alcool ou de médicaments. Un simple moment d’inattention

en utilisant un outil électrique peut entraîner des blessures corporelles graves.

b) Utiliser des équipements de protection individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection comme un masque antipoussière, des

chaussures antidérapantes, un casque de sécurité ou des protecteurs auditifs lorsque la situ-

ation le requiert réduira les risques de blessures corporelles.

c) Empêcher les démarrages intempestifs. S’assurer que l’interrupteur se trouve à la

position d’arrêt avant de relier l’outil à une source d’alimentation et/ou d’insérer un

bloc-piles, de ramasser ou de transporter l’outil. Transporter un outil électrique alors

que le doigt repose sur l’interrupteur ou brancher un outil électrique dont l’interrupteur est à

la position de marche risque de provoquer un accident.

d) Retirer toute clé de réglage ou clé avant de démarrer l’outil. Une clé ou une clé de

réglage attachée à une partie pivotante de l’outil électrique peut provoquer des blessures

corporelles.

e) Ne pas trop tendre les bras. Conserver son équilibre en tout temps. Cela permet de

mieux maîtriser l’outil électrique dans les situations imprévues.

f) S’habiller de manière appropriée. Ne pas porter de vêtements amples ni de bijoux.

Garder les cheveux, les vêtements et les gants à l’écart des pièces mobiles. Les

vêtements amples, les bijoux ou les cheveux longs risquent de rester coincés dans les pièces

mobiles.

g) Si des composants sont fournis pour le raccordement de dispositifs de dépous-

siérage et de ramassage, s’assurer que ceux-ci sont bien raccordés et utilisés.

L’utilisation d’un dispositif de dépoussiérage peut réduire les dangers engendrés par les

poussières.

4) UTILISATION ET ENTRETIEN D’UN OUTIL ÉLECTRIQUE

a) Ne pas forcer un outil électrique. Utiliser l’outil électrique approprié à l’application.

L’outil électrique approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour

laquelle il a été conçu.

b) Ne pas utiliser un outil électrique dont l’interrupteur est défectueux. Tout outil élec-

trique dont l’interrupteur est défectueux est dangereux et doit être réparé.

c) Débrancher la fiche de la source d’alimentation et/ou du bloc-piles de l’outil élec-

trique avant de faire tout réglage ou changement d’accessoire ou avant de ranger

l’outil. Ces mesures préventives réduisent les risques de démarrage accidentel de l’outil

électrique.

d) Ranger les outils électriques hors de la portée des enfants et ne permettre à aucune

personne n’étant pas familière avec un outil électrique ou son mode d’emploi

d’utiliser cet outil. Les outils électriques deviennent dangereux entre les mains d’utilisateurs

inexpérimentés.

e) Entretien des outils électriques. Vérifier si les pièces mobiles sont mal alignées ou

coincées, si des pièces sont brisées ou présentent toute autre condition susceptible

de nuire au bon fonctionnement de l’outil électrique. En cas de dommage, faire

réparer l’outil électrique avant toute nouvelle utilisation. Beaucoup d’accidents sont

causés par des outils électriques mal entretenus.

f) S’assurer que les outils de coupe sont aiguisés et propres. Les outils de coupe bien

entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles à maîtriser.

g) Utiliser l’outil électrique, les accessoires, les forets, etc. conformément aux présen-

tes directives en tenant compte des conditions de travail et du travail à effectuer.

L’utilisation d’un outil électrique pour toute opération autre que celle pour laquelle il a été

conçu est dangereuse.

5) UTILISATION ET ENTRETIEN DU BLOC-PILES

a) Ne recharger l’outil qu’au moyen du chargeur précisé par le fabricant. L’utilisation

d’un chargeur qui convient à un type de bloc-piles risque de provoquer un incendie s’il est

utilisé avec un autre type de b loc-piles.

b) Utiliser les outils électriques uniquement avec les blocs-piles conçus à cet effet.

L’utilisation de tout autre bloc-piles risque de causer des blessures ou un incendie.

c) Lorsque le bloc-piles n’est pas utilisé, le tenir éloigné des objets métalliques, notam-

ment des trombones, de la monnaie, des clés, des clous, des vis ou autres petits

à l’hydrure métallique de nickel ou au lithium-ion usagées. Aidez-nous à protéger l’environnement

et à conserver nos ressources naturelles en renvoyant les piles au nickel-cadmium, à l’hydrure

métallique de nickel ou au lithium-ion usagées à un centre de réparation autorisé DEWALT ou chez

votre détaillant afin qu’elles y soient recyclées. On peut en outre se renseigner auprès d’un centre

de recyclage local pour connaître d’autres sites les acceptant.

SRPRCMC est une marque déposée de la Société de recyclage des piles rechargeables au Canada.

Directives de sécurité importantes propres à tous les

chargeurs de piles

CONSERVER CES INSTRUCTIONS: ce manuel contient des directives de sécurité et d’utilisation

importantes propres aux chargeurs de piles.

• Avant d’utiliser le chargeur, lire toute consigne et tout avertissement apposés sur le chargeur, le

bloc-piles et le produit utilisant le bloc-piles.

DANGER : risque d’électrocution. Les bornes de charge présentent une tension de 120 volts.

Ne pas sonder les bornes avec des objets conducteurs. En effet, il y a risque de choc électrique

ou d’électrocution.

AVERTISSEMENT : risques de chocs électriques. Ne laisser aucun liquide pénétrer dans le

chargeur, des chocs électriques pourraient en résulter.

ATTENTION: risques de brûlure. Pour réduire tout risque de dommages corporels, ne recharger

que des piles rechargeables DEWALT. Tout autre type de piles pourrait exploser et causer des

dommages corporels et matériels.

AVIS: sous certaines conditions, lorsque les contacts de chargement exposés à l’intérieur du le

chargeur est connecté au bloc d’alimentation, des matériaux étrangers pourraient court-circuiter le

chargeur. Les corps étrangers conducteurs tels que (mais pas limité à) poussières de rectification,

débris métalliques, laine d’acier, feuilles d’aluminium, ou toute accumulation de particules métalliques

doivent être maintenus à distance des orifices du chargeur. Débrancher systématiquement le

chargeur lorsque le bloc-piles n’y est pas inséré. Débrancher systématiquement le chargeur avant

tout entretien.

•NE PAS tenter de charger de bloc-piles avec des chargeurs autres que ceux décrits

dans ce manuel. Le chargeur et son bloc-piles ont été conçus tout spécialement pour

fonctionner ensemble.

• Ces chargeurs n’ont pas été conçus pour une utilisation autre que recharger les blocs-

piles rechargeables DEWALT. Toute autre utilisation comporte des risques d’incendie, de

chocs électriques ou d’électrocution.

• Protéger le chargeur de la pluie ou de la neige.

• Tirer sur la fiche plutôt que sur le cordon pour débrancher le chargeur. Cela permet de

réduire les risques d’endommager la fiche ou le cordon d’alimentation.

• S’assurer que le cordon est protégé de manière à ce que personne ne marche ni ne

trébuche dessus, ou à ce qu’il ne soit ni endommagé ni soumis à aucune tension.

• N’utiliser une rallonge qu’en cas de nécessité absolue. L’utilisation d’une rallonge

inadéquate comporte des risques d’incendie, de chocs électriques ou d’électrocution.

• Lors de l’utilisation d’un outil électrique à l’extérieur, utiliser une rallonge conçue à cet

effet. L’utilisation d’une rallonge conçue pour l’extérieur réduit les risques de chocs électriques.

• Pour la sécurité de l’utilisateur, utiliser une rallonge de calibre adéquat (AWG,

American Wire Gauge [calibrage américain normalisé des fils électriques]). Plus le

calibre est petit, et plus sa capacité est grande. Un calibre16, par exemple, a une capacité

supérieure à un calibre18. L’usage d’une rallonge de calibre insuffisant causera une chute de

tension qui entraînera perte de puissance et surchauffe. Si plus d’une rallonge est utilisée pour

obtenir une certaine longueur, s’assurer que chaque rallonge présente au moins le calibre de

fil minimum. Le tableau ci-dessous illustre les calibres à utiliser selon la longueur de rallonge

et l’intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut supporter de courant.

Calibres minimaux des rallonges

Intensité (en ampères)

volts Longueur totale de cordon en mètres (pieds)

120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Supérieur à Inférieur à AWG

0 6 18 16 16 14

610 18161412

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne poser aucun objet sur le chargeur. Ne pas mettre le chargeur sur une surface molle

qui pourrait en bloquer la ventilation et provoquer une surchauffe interne. Éloigner le

chargeur de toute source de chaleur. Le chargeur dispose d’orifices d’aération sur le dessus et

le dessous du boîtier.

• Ne pas le faire fonctionner avec un cordon d’alimentation ou une fiche endommagée.

• Ne pas utiliser le chargeur s’il a reçu un coup, fait une chute ou a été endommagé de

quelque façon que ce soit. Le ramener dans un centre de réparation agréé.

• Ne pas démonter le chargeur. Pour tout service ou réparation, le rapporter dans un

centre de réparation agréé. Le fait de le réassembler de façon incorrecte comporte des

risques de chocs électriques, d’électrocution et d’incendie.

• Débrancher le chargeur du secteur avant tout entretien. Cela réduira tout risque de

chocs électriques. Le fait de retirer le bloc-piles ne réduira pas ces risques.

• NE JAMAIS tenter de connecter deux chargeurs ensemble.

• Le chargeur a été conçu pour être alimenté en courant électrique domestique

standard de 120 volts. Ne pas tenter de l’utiliser avec toute autre tension. Cela ne

s’applique pas aux chargeurs de postes mobiles.

Utilisation du mode Tune-up™ automatique

Le mode de Tune-UpTM automatique égalise ou équilibre chaque cellule du bloc-piles pour lui

permettre de fonctionner à son rendement optimum. Les blocs-piles doivent être réglés chaque

semaine ou après une dizaine de cycles de charges/décharges ou chaque fois que la durée de

fonctionnement du bloc-piles diminue. Pour utiliser le Tune-UpTM automatique, mettre le bloc-piles

dans le chargeur et l’y laisser pendant au moins 8 heures. Le chargeur passera par les modes

suivants :

1. Le voyant rouge clignotera de façon continue indiquant que le cycle de chargement d’une

heure a commencé.

2. Lorsque ce dernier est terminé, le voyant restera allumé sans clignoter. Cela indique que le

bloc-piles est chargé à plein et peut être alors utilisé.

3. Si le bloc-piles est laissé dans le chargeur après la charge initiale de 1 heure, le chargeur entrera

en mode automatique de mise au point. Ce mode dure jusqu’à 8 heures ou jusqu’à ce que les

cellules du bloc-piles soient équilibrées. Le bloc-piles est prêt à être utilisé et peut être enlevé

en tout temps durant le mode de mise au point.

4. Lorsque le mode automatique de mise au point est terminé, le chargeur débute une charge

d’entretien; le témoin rouge demeurera allumé.

Chargeurs

Votre outil fonctionne avec un chargeur DEWALT. S’assurer de bien lire toutes les directives de

sécurité avant toute utilisation du chargeur. Consulter le tableau à l’arrière de ce manuel pour vous

informer de la compatibilité entre chargeurs et blocs-piles.

Procédure de charge

DANGER : risque d’électrocution. Les bornes de charge présentent une tension de 120 volts.

Ne pas sonder les bornes avec des objets conducteurs. En effet, il y a risque de choc électrique

ou d’électrocution.

1. Branchez le chargeur dans la prise appropriée avant d’y insérer le bloc-piles.

2. Insérez le bloc-piles dans le chargeur, en vous assurant qu’il y est correctement calé. Le

voyant rouge (charge) clignotera de façon continue indiquant que le cycle de chargement a

commencé.

3. En fin de charge, le voyant rouge restera allumé de façon continue. Le bloc-piles est alors

complètement chargé et peut être utilisé ou laissé dans le chargeur.

Fonctionnement du voyant

Voyants de charge

Certains chargeurs sont conçus pour détecter certains troubles pouvant survenir avec les blocs-

piles. Ils sont indiqués par le clignotement rapide du voyant rouge. Dans ce cas, réinsérer le bloc-

piles dans le chargeur. Si le trouble persiste, essayer un bloc-piles différent afin de déterminer si

le chargeur est en bon état. Si le nouveau bloc-piles est chargé correctement, cela signifie que le

bloc-piles initial était défectueux et qu’il doit être retourné à un centre de réparation ou à un site de

collecte pour le recyclage. Si le nouveau bloc-piles présente le même trouble que celui d’origine,

faire vérifier le chargeur par un centre de réparation autorisé.

FONCTION DE SUSPENSION DU BLOC-PILES CHAUD/FROID

Certains chargeurs comportent une fonction de suspension du bloc-piles chaud/froid. En effet,

lorsque le chargeur détecte un bloc-piles chaud, il suspend immédiatement le chargement jusqu’au

refroidissement de celui-ci. Une fois le bloc-piles refroidi, le chargeur passe automatiquement au

mode de charge du bloc-piles. Cette fonction assure une durée de vie maximale au bloc-piles. Le

voyant rouge émet un clignotement long, puis court en mode de suspension de bloc-piles chaud.

PROBLÈME AVEC LE SECTEUR

Certains chargeurs présentent un voyant pour tout problème avec le secteur. Lorsque le chargeur

est utilisé avec des blocs d’alimentation portatifs comme des génératrices ou des alternateurs,

il pourrait temporairement s’arrêter de marcher, auquel cas un voyant rouge émet deux

clignotements rapides suivis d’une pause. Cela indique que le bloc d’alimentation est hors

tolérance.

BLOC-PILES LAISSÉ DANS LE CHARGEUR

Le chargeur et le bloc-piles peuvent être laissés branchés, le voyant rouge demeurant indéfiniment

allumé. Le chargeur maintiendra le bloc-piles chargé à plein et en bon état.

REMARQUE : le bloc-piles perdra lentement sa charge une fois retiré du chargeur. Si le bloc-piles

n’a pas été maintenu chargé (charge d’entretien), il peut falloir le recharger avant de l’utiliser. De

plus, un bloc-piles peut perdre lentement sa charge s’il est laissé dans un chargeur qui n’est pas

branché à une source de c.a. appropriée.

BLOCS-PILES FAIBLES : les chargeurs peuvent également détecter les blocs-piles faibles.

Ces blocs-piles peuvent encore être utilisés, mais il faut s’attendre à un rendement moindre. Le

chargeur indiquera lorsqu’il est temps de remplacer un bloc-pile.

Remarques importantes concernant le chargement

1. Pour augmenter la durée de vie du bloc-piles et optimiser son rendement, le recharger à une

température ambiante de 18°C à 24°C (65°F à 75°F). NE PAS recharger le bloc-piles à une

température inférieure à +4,5°C (+40°F) ou supérieure à +40,5°C (+105°F). C’est important

pour prévenir tout dommage sérieux au bloc-piles.

2. Le chargeur et son bloc-piles peuvent devenir chauds au toucher pendant la charge. C’est

normal et ne représente en aucun cas une défaillance du produit. Pour faciliter le refroidissement

du bloc-piles après utilisation, éviter de laisser le chargeur ou le bloc-piles dans un local où la

température ambiante est élevée comme dans un hangar métallique ou une remorque non

isolée.

3. Si le bloc-piles ne se recharge pas correctement:

a. Vérifier le bon fonctionnement de la prise en y branchant une lampe ou tout autre appareil

électrique.

b. Vérifier que la prise n’est pas contrôlée par un interrupteur qui coupe le courant lorsqu’on

éteint les lumières.

c. Déplacer le chargeur et le bloc-piles dans un local où la température ambiante se trouve

entre environ 18°C et 24°C (65°F et 75°F).

d. Si le problème persiste, amener l’outil, le bloc-piles et son chargeur dans un centre de

réparation local.

4. Recharger le bloc-piles lorsqu’il ne produit plus assez de puissance pour effectuer un travail

qu’il faisait facilement auparavant. NE PAS CONTINUER à l’utiliser dans ces conditions.

Suivre la procédure de charge. Si nécessaire, il est aussi possible de recharger un bloc-piles

partiellement déchargé sans effet nuisible sur le bloc-piles.

5. Dans certaines circonstances, lorsque le chargeur est branché au bloc d’alimentation, les

contacts de chargement exposés à l’intérieur du chargeur peuvent être court-circuités par des

corps étrangers conducteurs tels que, mais sans s’y limiter, poussières de rectification, débris

métalliques, laine d’acier, feuilles d’aluminium, ou toute accumulation de particules métalliques.

Ils doivent être maintenus à distance des ouvertures du chargeur. Débrancher systématiquement

le chargeur lorsque le bloc-piles n’y est pas inséré. Débrancher systématiquement le chargeur

avant tout entretien.

6. Ne pas congeler ou immerger le chargeur dans l’eau ou tout autre liquide.

AVERTISSEMENT : risques de chocs électriques. Ne laisser aucun liquide pénétrer dans le

chargeur, des chocs électriques pourraient en résulter.

AVERTISSEMENT : risques de brûlure. Ne jamais tenter d’ouvrir le bloc-piles pour quelque

raison que ce soit. Si le boîtier plastique du bloc-piles est brisé ou fissuré, le retourner dans un

centre de réparation pour y être recyclé.

Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et sec, à l’abri de toute lumière solaire directe et de

toute température excessive.

2. Pour un stockage prolongé, il est recommandé d’entreposer le bloc-piles pleinement chargé

dans un lieu frais et sec, hors du chargeur pour optimiser les résultats.

REMARQUE: les blocs-piles ne devraient pas être entreposés complètement déchargés. Il sera

nécessaire de recharger le bloc-piles avant réutilisation.

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

CARACTÉRISTIQUES ET FONCTIONNALITÉS CLÉS (FIG. 1)

A. Interrupteur à gâchette D. Bouton à trois vitesses d’engrenage

B. Bouton de commande marche E. Poignée latérale

avant ou marche arrière F. Boutons de dégagement

C. Collier G. Mandrin

Commande de variation de vitesse (Fig. 1)

Enfoncer l’interrupteur à gâchette (A) pour mettre l’outil en marche; le relâcher pour arrêter l’outil.

Celui-ci est muni d’un frein et le mandrin s’arrête dès que l’interrupteur est complètement relâché.

Le variateur de vitesse permet de sélectionner la vitesse qui convient le mieux à une tâche

particulière. Plus on enfonce l’interrupteur, plus la vitesse augmente. Utiliser les plus basses

vitesses pour amorcer un trou sans pointeau, pour percer le métal, le plastique ou la céramique,

pour enfoncer des vis ou pour toute tâche requérant un couple élevé. Pour obtenir de meilleurs

résultats, sélectionner les vitesses plus élevées pour percer le bois et les éléments qui en sont

composés, ou lorsqu’on se sert d’un accessoire d’abrasion ou de polissage. Pour maximiser

la durée de vie de l’outil, utiliser le variateur seulement pour amorcer des trous ou enfoncer des

attaches.

REMARQUE : une utilisation sans arrêt de la commande de vitesse variable n’est pas recommandée,

car cela pourrait endommager l’interrupteur; il faut donc éviter une telle pratique.

Poignée latérale

AVERTISSEMENT : pour réduire le risque de blessures corporelles,

TOUJOURS utiliser l’outil si la poignée latérale y est bien installée. Une

mauvaise installation pourrait se solder par un glissement de la poignée

latérale en cours de fonctionnement, puis une perte de maîtrise de l’outil. Tenir

l’outil des deux mains pour obtenir une plus grande maîtrise de l’outil.

La poignée latérale (E) se fixe à l’avant du carter d’engrenages et peut être

tournée à 360° pour permettre une utilisation par un droitier ou un gaucher.

S’assurer que la poignée latérale soit suffisamment serrée pour résister à

la torsion de l’outil si l’accessoire se coince ou que le moteur cale. Pour

mieux maîtriser l’outil si le moteur cale, bien saisir la poignée latérale par son

extrémité.

Si le modèle ne comporte pas de poignée latérale, saisir la poignée de la perceuse avec une main

et placer l’autre sur le bloc-piles.

Bouton de commande marche avant ou marche arrière

(Fig. 1)

Un bouton de commande marche avant-arrière (B), qui sert aussi comme bouton de verrouillage en

position d’arrêt, détermine la direction de marche de l’outil.

Pour sélectionner la position de marche avant, relâcher l’interrupteur à gâchette et enfoncer le

bouton de commande situé du côté droit de l’outil.

Pour sélectionner la position de marche arrière, appuyer sur le bouton situé du côté gauche de l’outil.

La position centrale du bouton sert à verrouiller l’outil en position D’ARRÊT. On doit toujours relâcher

la gâchette lorsqu’on change la position du bouton.

REMARQUE : la première fois qu’on démarre l’outil après avoir changé la direction de marche, un

déclic peut se faire entendre; ce son est normal et n’indique pas la présence d’un problème.

Collier de réglage de couple (Fig. 3)

L’outil peut être utilisé en deux modes à couple réglable, soit le mode tournevis, pour enfoncer

et retirer une vaste gamme de dispositifs de fixation de différentes formes et dimensions et, sur

certains modèles, le mode marteau perforateur, pour percer des trous dans la maçonnerie. Autour

du collier (C) se trouvent des chiffres, un symbole de mèche et, sur certains modèles, un symbole

de marteau. Ces chiffres sont utilisés pour régler le mode d’embrayage et obtenir le couple voulu.

Plus le chiffre est élevé, plus le couple est élevé et plus la dimension du dispositif de fixation qu’on

veut enfoncer peut être grande. Pour sélectionner un chiffre, tourner le collier de manière à aligner

la flèche avec le chiffre approprié.

Bouton à trois vitesses d’engrenage (Fig. 3)

Le bouton à trois vitesses d’engrenage permet de changer la vitesse d’engrenage, rendant ainsi

l’outil encore plus polyvalent. Pour sélectionner la première vitesse (position 1) à couple élevé,

arrêter l’outil et attendre qu’il s’arrête complètement, puis glisser le bouton (D) complètement vers

la gauche. Pour sélectionner la deuxième vitesse (position 2) à couple et vitesse moyens, glisser le

bouton vers la position centrale. Pour sélectionner la troisième vitesse (position 3) à vitesse élevée,

glisser le bouton vers la droite.

REMARQUE : Ne pas changer la vitesse d’engrenage lorsque l’outil est en marche; toujours

attendre qu’il s’arrête complètement avant de changer la vitesse d’engrenage. Si on éprouve

de la difficulté à modifier cette dernière, s’assurer que le bouton soit bien placé sur l’une des

positions.

Mandrin automatique à manchon simple (Fig. 4)

AVERTISSEMENT : Ne pas essayer de resserrer ou desserrer les mèches (ou tout autre

accessoire) en agrippant la partie avant du mandrin tout en mettant l’outil en marche, pour prévenir

tout risque de dommages corporels et matériels. Verrouiller systématiquement la gâchette et

déconnecter l’outil du secteur avant de changer tout accessoire.

AVERTISSEMENT: S’assurer que la mèche est bien serrée avant de mettre l’outil en marche.

Une mèche mal serrée pourrait être éjectée de l’outil et causer des dommages corporels.

Votre outil est équipé d’un mandrin automatique avec un manchon rotatif pour utiliser le mandrin à

une main. Pour insérer une mèche ou tout autre accessoire, suivez les étapes ci-après.

1. Verrouillez la gâchette en position d’ARRÊT. Arrêtez et débranchez l’outil du secteur.

2. Attrapez d’une main le manchon du mandrin (G) et utilisez l’autre main pour maintenir l’outil

comme illustré en figure 4. Dévissez le manchon vers la gauche (vu de l’avant) juste assez pour

accepter l’accessoire désiré.

3. Insérez l’accessoire d’environ 19 mm (3/4 po) dans le mandrin et resserrez fermement en

vissant le manchon du mandrin vers la droite d’une main tout en maintenant l’outil de l’autre.

Continuez de visser le manchon du mandrin jusqu’à ce que plusieurs clics se fassent entendre

pour assurer totale tension d’adhérence.

Pour libérer l’accessoire, répétez les étapes 1 et 2 ci-dessus.

Assurez-vous de resserrez le mandrin une main sur le manchon du mandrin et l’autre maintenant

l’outil pour une prise maximale.

FONCTIONNEMENT

AVERTISSEMENT: pour réduire le risque de blessures graves, éteindre l’outil et retirer

le bloc-piles avant d’effectuer tout réglage et d’enlever ou d’installer tout accessoire. Un

démarrage accidentel peut provoquer des blessures.

Installation et retrait du bloc-piles (Fig. 2)

REMARQUE : s’assurer que le bloc-piles est entièrement chargé.

Pour l’installer dans la poignée de l’outil, aligner l’entaille à l’intérieur de la poignée de l’outil

avec le bloc-piles et glisser le bloc-piles fermement dans la poignée jusqu’à ce que vous entendiez

la serrure se casser dans l’endroit comme représenté sur le figure 2.

Pour retirer le bloc-piles hors de l’outil, appuyez sur les boutons (F) de dégagement et tirez

fermement le bloc-piles hors de la poignée d’outil. Insérez-la dans le chargeur comme décrit dans

la section de chargeur de ce manuel.

Utilisation comme perceuse

AVERTISSEMENT : pour réduire le risque de blessures corporelles, TOUJOURS

s’assurer que la pièce est ancrée ou fixée fermement. En cas de perçage dans un matériau fin,

utiliser un bloc de bois à l’endos de la pièce pour éviter d’endommager cette dernière.

AVERTISSEMENT : pour réduire le risque de blessures corporelles, TOUJOURS utiliser l’outil

si la poignée latérale y est bien installée. Une mauvaise installation pourrait se solder par un

glissement de la poignée latérale en cours de fonctionnement, puis une perte de maîtrise de l’outil.

Tenir l’outil des deux mains pour obtenir une plus grande maîtrise de l’outil.

Tourner la bague au symbole de mèche. Installer et serrer la mèche voulue dans le mandrin.

Sélectionner la gamme de vitesses et de couples à l’aide du bouton de changement de rapport

afin de correspondre à la vitesse et au couple requis pour l’opération prévue. Suivre les directives

ci-après pour de meilleurs résultats lors de perçage.

PERÇAGE

1. Régler le collet au symbole de mèche pour le perçage ou au symbole de marteau pour

l’utilisation du marteau perforateur.

2. Sélectionner la gamme de vitesses et de couples à l’aide du bouton de changement de

rapport afin de correspondre à la vitesse et au couple requis pour l’opération prévue.

3. Pour le BOIS, utiliser des mèches à vrille, des forets à trois pointes, des mèches à bois pour

outil électrique ou des scies- cloches. Pour le MÉTAL, utiliser des forets hélicoïdaux en acier

à coupe rapide ou des scies-cloches. Utiliser un lubrifiant de coupe pour percer les métaux.

Seuls la fonte et le laiton doivent être percés à sec. Pour la MAÇONNERIE, utiliser des

mèches à pointe carburée ou des mèches à maçonnerie. Une évacuation continue de

poussière indique que votre vitesse de perçage est adéquate.

4. Toujours exercer une pression en ligne droite par rapport à la mèche. Exercer suffisamment

de pression pour faire mordre le foret mais ne pas appuyer à l’excès pour éviter de bloquer le

moteur ou de faire dévier le foret.

5. Tenir l’outil fermement des deux mains pour contrôler la torsion de la perceuse.

ATTENTION : la perceuse est susceptible de se bloquer, en fonction d’une surcharge,

produisant ainsi une rotation brusque. Il faut toujours prévoir l’éventualité d’un blocage.

Empoigner fermement la perceuse pour maîtriser sa rotation et ainsi éviter des blessures.

6. SI LA PERCEUSE SE BLOQUE, le problème est généralement attribuable à une surcharge.

RELÂCHER IMMÉDIATEMENT L’INTERRUPTEUR, retirer la mèche du trou percé et

déterminer la cause du blocage. NE PAS APPUYER DE FAÇON RÉPÉTÉE SUR LA

DÉTENTE POUR TENTER DE SUPPRIMER LE BLOCAGE CAR CETTE PRATIQUE

PEUT ENDOMMAGER LA PERCEUSE.

7. Faire tourner la perceuse pour retirer la mèche du trou percé. Cette pratique empêche la mèche

de se coincer.

8. Pour éviter les blocages ou un bris lors de la réalisation d’un perçage, réduire la pression sur la

perceuse et percer en douceur la dernière partie du trou.

9. Les perceuses à régime variable n’ont pas besoin d’un pointeau pour amorcer le trou. Utiliser

une vitesse lente pour amorcer le trou et accélérer en appuyant davantage sur la détente

lorsque le trou est assez profond pour percer sans que le foret n’en déborde.

FONCTIONNEMENT EN MODE MARTEAU PERFORATEUR

1. Pour effectuer le perçage, exercer juste assez de pression sur le marteau pour l’empêcher

de rebondir excessivement ou pour éviter que la mèche ne se «soulève» au-dessus de

la surface à percer. Une trop grande pression réduira la vitesse de l’outil, en diminuera le

rendement et pourrait causer une surchauffe.

2. Maintenir l’outil bien droit, en s’assurant que la mèche soit à un angle droit avec la surface à

percer. Ne pas exercer de pression latérale sur la mèche en cours de perçage. En effet, cette

pratique bouchera les cannelures de la mèche et diminuera le régime de l’outil.

3. Lors de perçage de trous profonds, si la vitesse du marteau commence à chuter, retirer

partiellement la mèche du trou avec le moteur toujours en marche pour dégager les débris du

trou.

4. Pour la maçonnerie, utiliser des mèches à pointe carburée ou des mèches à maçonnerie. Une

évacuation continue de poussière indique que votre vitesse de perçage est adéquate.

FONCTIONNEMENT EN MODE VISSAGE

À l’aide du bouton de changement de rapport à trois vitesses sur le dessus de l’outil, sélectionner la

gamme de vitesse et de couple désirée qui convient à l’opération planifiée. Insérer l’accessoire de

fixation désiré dans le mandrin, comme pour un foret quelconque. Positionner la bague de réglage

du couple (fig. 3) à la valeur désirée. Faire quelques essais sur une pièce inutilisable ou à un endroit

qui n’est pas apparent afin de déterminer la position appropriée de la bague d’embrayage.

ENTRETIEN

AVERTISSEMENT: pour réduire le risque de blessures graves, éteindre l’outil et retirer

le bloc-piles avant d’effectuer tout réglage et d’enlever ou d’installer tout accessoire. Un

démarrage accidentel peut provoquer des blessures.

Nettoyage

AVERTISSEMENT : enlever les saletés et la poussière hors des évents au moyen d’air com-

primé propre et sec, au moins une fois par semaine. Pour minimiser le risque de blessure aux

yeux, toujours porter une protection oculaire conforme à la norme ANSI Z87.1 lors du nettoyage.

AVERTISSEMENT : ne jamais utiliser de solvants ni d’autres produits chimiques puissants pour

nettoyer les pièces non métalliques de l’outil. Ces produits chimiques peuvent affaiblir les matériaux

de plastique utilisés dans ces pièces. Utiliser un chiffon humecté uniquement d’eau et de savon

doux. Ne jamais laisser de liquide pénétrer dans l’outil et n’immerger aucune partie de l’outil dans

un liquide.

INSTRUCTION DE NETTOYAGE DU CHARGEUR

AVERTISSEMENT : risque de choc. Débrancher le chargeur de la prise de courant C.A. avant

de le nettoyer. La saleté et la graisse peuvent être enlevées de la surface extérieure du chargeur

au moyen d’un chiffon ou d’une brosse douce non métallique. Ne pas utiliser d’eau ni d’autres

solutions de nettoyage.

Accessoires

AVERTISSEMENT : puisque les accessoires autres que ceux offerts par DEWALT n’ont pas

été testés avec ce produit, leur utilisation pourrait s’avérer dangereuse. Pour réduire le risque de

blessures, utiliser exclusivement les accessoires DEWALT recommandés avec le présent produit.

Les accessoires recommandés pour cet outil sont vendus séparément au centre de service

de votre région. Pour obtenir de l’aide concernant l’achat d’un accessoire, communiquer avec

DEWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286 aux États-Unis;

composer le 1 800 433-9258 (1 800 4-DEWALT) ou visiter notre site Web : www.dewalt.com.

CAPACITÉS MAXIMALES RECOMMANDÉES

1 vitesse 2 vitesse 3 vitesse

MÈCHES À MÉTAL 12,7 mm (1/2") 6,4 mm (1/4") 6,4 mm (1/4")

MÈCHES PLATES À BOIS 38,1 mm (1-1/2") 15,9 mm (5/8") 15,9 cm (5/8")

MÈCHES À MAÇONNERIE – 6,4 mm (1/4") 6,4 mm (1/4")

Réparations

Le chargeur et le bloc-piles ne sont pas réparables.

Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l’entretien et les réglages

doivent être réalisés (cela comprend l’inspection et le remplacement du balai) par un centre de

réparation en usine DEWALT, un centre de réparation agréé DEWALT ou par d’autres techniciens

qualifiés. Toujours utiliser des pièces de rechange identiques.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant votre produi:

• RÉPARATIONS SOUS GARANTIE: cette carte remplie vous permettra de vous prévaloir du

service de réparations sous garantie de façon plus efficace dans le cas d’un probléme avec le

produit.

• CONFIRMATION DE PROPRIÉTÉ: en cas de perte provoquée par un incendie, une

inondation ou un vol, cette preuve de propriété vous servira de preuve auprès de votre

compagnie d’assurances.

• SÉCURITÉ: l’enregistrement de votre produit nous permettra de communiquer avec vous

dans l’éventualité peu probable de l’envoi d’un avis de sécurité régi par la loi fédérale

américaine de la protection des consommateurs.

Registre en ligne à www.dewalt.com/register.

Garantie limitée de trois ans

DEWALT réparera, sans frais, tout produit défectueux causé par un défaut de matériel ou de

fabrication pour une période de trois ans à compter de la date d’achat. La présente garantie ne

couvre pas les pièces dont la défectuosité a été causée par une usure normale ou l’usage abusif

de l’outil. Pour obtenir de plus amples renseignements sur les pièces ou les réparations couvertes

par la présente garantie, visiter le site www.dewalt.com ou composer le 1 800 433-9258 (1 800

4-DEWALT). Cette garantie ne s’applique pas aux accessoires et ne vise pas les dommages

causés par des réparations effectuées par un tiers. Cette garantie confère des droits légaux

particuliers à l’acheteur, mais celui-ci pourrait aussi bénéficier d’autres droits variant d’un état ou

d’une province à l’autre.

En plus de la présente garantie, les outils DEWALT sont couverts par notre :

CONTRAT D’ENTRETIEN GRATUIT D’UN AN

DEWALT entretiendra l’outil et remplacera les pièces usées au cours d’une utilisation normale et

ce, gratuitement, pendant une période d’un an à compter de la date d’achat.

CONTRAT D’ENTRETIEN GRATUIT DE DEUX ANS

SUR LES BLOC-PILES DEWALT

DC9071, DC9091, DC9096, DC9280, DC9360, DC9180, DCB120, DCB201 et DCB203

CONTRAT D’ENTRETIEN GRATUIT DE TROIS ANS

SUR LES BLOC-PILES DEWALT

DCB200, DCB204

BLOCS-PILES DEWALT

La garantie de se produit sera annulée si le bloc-piles a été altéré de quelque façon que ce soit.

DEWALT ne peut être tenu responsable de tout dommage corporel causé par l’altération du produit

et pourra poursuivre toute fraude en matière de garantie dans toute l’étendue permise par la loi.

GARANTIE DE REMBOURSEMENT DE 90 JOURS

Si l’acheteur n’est pas entièrement satisfait, pour quelque raison que ce soit, du rendement de

l’outil électrique, du laser ou de la cloueuse DEWALT, celui-ci peut le retourner, accompagné d’un

reçu, dans les 90 jours à compter de la date d’achat pour obtenir un remboursement intégral, sans

aucun problème.

AMÉRIQUE LATINE : cette garantie ne s’applique aux produits vendus en Amérique latine.

Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans

l’emballage, appeler l’entreprise locale ou consulter le site Web pour les informations relatives à

cette garantie.

REMPLACEMENT GRATUIT DES ÉTIQUETTES D’AVERTISSEMENT : si les étiquettes

d’avertissement deviennent illisibles ou sont manquantes, composer le 1 800 433-9258 (1 800

4-DEWALT) pour en obtenir le remplacement gratuit.

Definiciones: Normas de seguridad

Las siguientes definiciones describen el nivel de gravedad de cada palabra de señal. Lea

el manual y preste atención a estos símbolos.

PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la

muerte o lesiones graves.

ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría

provocar la muerte o lesiones graves.

ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posible-

mente provocaría lesiones leves o moderadas.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no

evitarse puede resultar en daños a la propiedad.

SI TIENE ALGUNA DUDA O ALGÚN COMENTARIO SOBRE ÉSTA U OTRA HERRAMIENTA

DEWALT, LLÁMENOS AL NÚMERO GRATUITO: 1-800-4-DEWALT (1-800-433-9258).

ADVERTENCIA: Para reducir el riesgo de lesiones, lea el manual de instrucciones.

Advertencias generales de seguridad para herramientas

eléctricas

¡ADVERTENCIA! Lea todas las advertencias de seguridad e instrucciones. El

incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas,

incendios o lesiones graves.

CONSERVE TODAS LAS ADVERTENCIAS E INSTRUCCIONES

PARA FUTURAS CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias hace referencia a las herramientas

eléctricas operadas con corriente (con cable eléctrico) o a las herramientas eléctricas operadas

con baterías (inalámbricas).

1) SEGURIDAD EN EL ÁREA DE TRABAJO

a) Mantenga el área de trabajo limpia y bien iluminada. Las áreas abarrotadas y oscuras

propician accidentes.

b) No opere las herramientas eléctricas en atmósferas explosivas, como ambientes

donde haya polvo, gases o líquidos inflamables. Las herramientas eléctricas originan

chispas que pueden encender el polvo o los vapores.

c) Mantenga alejados a los niños y a los espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar la pérdida de control.

2) SEGURIDAD ELÉCTRICA

a) Los enchufes de la herramienta eléctrica deben adaptarse al tomacorriente. Nunca

modifique el enchufe de ninguna manera. No utilice ningún enchufe adaptador con

herramientas eléctricas con conexión a tierra. Los enchufes no modificados y que se

adaptan a los tomacorrientes reducirán el riesgo de descarga eléctrica.

b) Evite el contacto corporal con superficies con descargas a tierra como, por ejem-

plo, tuberías, radiadores, cocinas eléctricas y refrigeradores. Existe mayor riesgo de

descarga eléctrica si su cuerpo está puesto a tierra.

c) No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Si

entra agua a una herramienta eléctrica, aumentará el riesgo de descarga eléctrica.

d) No maltrate el cable. Nunca utilice el cable para transportar, tirar o desenchufar la

herramienta eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes filo-

sos y las piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga

eléctrica.

e) Al operar una herramienta eléctrica en el exterior, utilice un cable prolongador

adecuado para tal uso. Utilice un cable adecuado para uso en exteriores a fin de reducir el

riesgo de descarga eléctrica.

f) Si el uso de una herramienta eléctrica en un lugar húmedo es imposible de evitar,

utilice un suministro protegido con un interruptor de circuito por falla a tierra (GFCI).

El uso de un GFCI reduce el riesgo de descargas eléctricas.

3) SEGURIDAD PERSONAL

a) Permanezca alerta, controle lo que está haciendo y utilice el sentido común

cuando emplee una herramienta eléctrica. No utilice una herramienta eléctrica si

está cansado o bajo el efecto de drogas, alcohol o medicamentos. Un momento de

descuido mientras se opera una herramienta eléctrica puede provocar lesiones personales

graves.

b) Utilice equipos de protección personal. Siempre utilice protección para los ojos. En

las condiciones adecuadas, el uso de equipos de protección, como máscaras para polvo,

calzado de seguridad antideslizante, cascos o protección auditiva, reducirá las lesiones per-

sonales.

c) Evite el encendido por accidente. Asegúrese de que el interruptor esté en la

posición de apagado antes de conectarlo a la fuente de energía o paquete de

baterías, o antes de levantar o transportar la herramienta. Transportar herramientas

eléctricas con el dedo apoyado en el interruptor o enchufar herramientas eléctricas con el

interruptor en la posición de encendido puede propiciar accidentes.

d) Retire la clavija de ajuste o la llave de tuercas antes de encender la herramienta

eléctrica. Una llave de tuercas o una clavija de ajuste que quede conectada a una pieza

giratoria de la herramienta eléctrica puede provocar lesiones personales.

e) No se estire. Conserve el equilibrio y párese adecuadamente en todo momento. Esto

permite un mejor control de la herramienta eléctrica en situaciones inesperadas.

f) Use la vestimenta adecuada. No use ropas holgadas ni joyas. Mantenga el cabello,

la ropa y los guantes alejados de las piezas en movimiento. Las ropas holgadas, las

joyas o el cabello largo pueden quedar atrapados en las piezas en movimiento.

g) Si se suministran dispositivos para la conexión de accesorios con fines de recolec-

ción y extracción de polvo, asegúrese de que estén conectados y que se utilicen

correctamente. El uso de dispositivos de recolección de polvo puede reducir los peligros

relacionados con el polvo.

4) USO Y MANTENIMIENTO DE LA HERRAMIENTA ELÉCTRICA

a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para el

trabajo que realizará. Si se la utiliza a la velocidad para la que fue diseñada, la herramienta

eléctrica correcta permite trabajar mejor y de manera más segura.

b) No utilice la herramienta eléctrica si no puede encenderla o apagarla con el inter-

ruptor. Toda herramienta eléctrica que no pueda ser controlada mediante el interruptor es

peligrosa y debe repararse.

c) Desconecte el enchufe de la fuente de energía o el paquete de baterías de la her-

ramienta eléctrica antes de realizar ajustes, cambiar accesorios o almacenar la her-

ramienta eléctrica. Estas medidas de seguridad preventivas reducen el riesgo de encender

la herramienta eléctrica en forma accidental.

d) Guarde la herramienta eléctrica que no esté en uso fuera del alcance de los niños y

no permita que otras personas no familiarizadas con ella o con estas instrucciones

operen la herramienta. Las herramientas eléctricas son peligrosas si son operadas por

usuarios no capacitados.

e) Realice el mantenimiento de las herramientas eléctricas. Revise que no haya piezas

en movimiento mal alineadas o trabadas, piezas rotas o cualquier otra situación que

pueda afectar el funcionamiento de la herramienta eléctrica. Si encuentra daños,

haga reparar la herramienta eléctrica antes de utilizarla. Se producen muchos acci-

dentes a causa de las herramientas eléctricas que carecen de un mantenimiento adecuado.

f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte afilados son menos propensas a trabarse

y son más fáciles de controlar.

g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc.

de acuerdo con estas instrucciones y teniendo en cuenta las condiciones de trabajo

y el trabajo que debe realizarse. El uso de la herramienta eléctrica para operaciones dife-

rentes de aquéllas para las que fue diseñada podría originar una situación peligrosa.

5) USO Y MANTENIMIENTO DE LA HERRAMIENTA CON BATERÍAS

a) Recargue solamente con el cargador especificado por el fabricante. Un cargador

adecuado para un tipo de paquete de baterías puede originar riesgo de incendio si se utiliza

con otro paquete de baterías.

b) Utilice herramientas eléctricas sólo con paquetes de baterías específicamente dis-

eñados. El uso de cualquier otro paquete de baterías puede producir riesgo de incendio y

lesiones.

c) Cuando no utilice el paquete de baterías, manténgalo lejos de otros objetos metáli-

cos como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos

pequeños que puedan realizar una conexión desde un terminal al otro. Los cortocir-

cuitos en los terminales de la batería pueden provocar quemaduras o incendio.

d) En condiciones abusivas, el líquido puede ser expulsado de la batería. Evite su con-

tacto. Si entra en contacto accidentalmente, enjuague con agua. Si el líquido entra

en contacto con los ojos, busque atención médica. El líquido expulsado de la batería

puede provocar irritación o quemaduras.

6) MANTENIMIENTO

a) Solicite a una persona calificada en reparaciones que realice el mantenimiento de

su herramienta eléctrica y que sólo utilice piezas de repuesto idénticas. Esto garan-

tizará la seguridad de la herramienta eléctrica.

Advertencias de seguridad para taladros, destornilladores

y taladros percutores

• Cuando use el taladro percutor, use protectores auditivos. La exposición al ruido puede

ocasionar la pérdida de la audición.

• Utilice el (los) mango(s) auxiliares, si alguno viene con la herramienta. Perder el control

de la herramienta podría causar lesiones corporales.

•Sujete la herramienta eléctrica de sus superficies aislantes cuando lleve a cabo

una operación en que el accesorio de corte pudiera entrar en contacto con un hilo

eléctrico oculto. Los accesorios de corte que entren en contacto con un hilo eléctrico activo

podrían hacer que las partes metálicas de la herramienta eléctrica también se activen con

electricidad y que el operador sufra una descarga eléctrica.

• Utilice abrazaderas u otra forma práctica para asegurar y sostener la pieza de trabajo

en una plataforma estable. Sostener el trabajo con la mano o contra el cuerpo no brinda la

estabilidad requerida y puede llevar a la pérdida del control.

• Utilice protectores auditivos cuando martille durante períodos prolongados. La

exposición prolongada al ruido intenso puede provocar la pérdida de la audición. Los altos

niveles de ruido generados por el taladro percutor pueden provocar una pérdida temporal de la

audición o lesiones graves en los tímpanos.

• Use lentes de seguridad u otra protección similar para los ojos. Al martillar o

taladrar se producen astillas. Las partículas volátiles pueden provocar lesiones oculares

permanentes. La protección auditiva se puede requerir para la mayoría de los usos.

• Sujete la herramienta firmemente en todo momento. No intente hacer funcionar esta

herramienta sin sostenerla con ambas manos. Se recomienda utilizar el mango lateral en

todo momento. Si intenta hacerla funcionar con una sola mano, podría perder el control de la

herramienta. También podría ser peligroso perforar o encontrar materiales duros, como barras

de refuerzo.

• Los accesorios y la herramienta pueden calentarse durante la operación. Use guantes

si realizará aplicaciones que generan calor, como el taladrado con el percusor y el taladrado

de metales.

• No opere esta herramienta durante períodos largos de tiempo. La vibración provocada

por la acción de percusión puede ser peligrosa para sus manos y brazos. Utilice guantes para

mayor amortiguación y descanse con frecuencia para limitar el riesgo de exposición.

• Los orificios de ventilación suelen cubrir piezas en movimiento, por lo que también se

deben evitar. Las piezas en movimiento pueden atrapar prendas de vestir sueltas, joyas o el

cabello largo.

ADVERTENCIA: Use SIEMPRE lentes de seguridad. Los anteojos de diario NO SON lentes de

seguridad. Utilice además una cubrebocas o mascarilla antipolvo si la operación de corte genera

demasiado polvo. SIEMPRE LLEVE EQUIPO DE SEGURIDAD CERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.

ADVERTENCIA: Algunas partículas de polvo generadas al lijar, serrar, esmerilar y taladrar

con herramientas eléctricas, así como al realizar otras actividades de construcción, contienen

químicos que el Estado de California sabe que pueden producir cáncer, defectos congénitos u

otras afecciones reproductivas. Ejemplos de estos químicos son:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo provenientes de madera tratada químicamente.

Su riesgo de exposición a estos químicos varía, dependiendo de la frecuencia con la cual realiza

usted este tipo de trabajo. Para reducir su exposición a estas sustancias químicas: trabaje en

una zona bien ventilada y llevando equipos de seguridad aprobados, como mascarillas antipolvo

especialmente diseñadas para filtrar partículas microscópicas.

• Evite el contacto prolongado con polvo generado por el lijado, aserrado, pulido,

taladrado y otras actividades de construcción. Vista ropas protectoras y lave las áreas

de la piel expuestas con agua y jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de productos químicos peligrosos.

ADVERTENCIA: La utilización de esta herramienta puede generar polvo o dispersarlo, lo

que podría causar daños graves y permanentes al sistema respiratorio, así como otras lesiones.

Siempre use protección respiratoria aprobada por NIOSH (Instituto Nacional de Seguridad y Salud

en el Trabajo) u OSHA (Administración de Seguridad y Salud en el Trabajo) apropiada para la

exposición al polvo. Dirija las partículas en dirección contraria a la cara y el cuerpo.

ADVERTENCIA: Siempre lleve la debida protección auditiva personal en conformidad

con ANSI S12.6 (S3.19) durante el uso de esta herramienta. Bajo algunas condiciones y

duraciones de uso, el ruido producido por este producto puede contribuir a la pérdida auditiva.

ATENCIÓN: Cuando no esté en uso, guarde la herramienta apoyada en un costado

sobre una superficie estable, donde no interrumpa el paso o provoque una caída. Algunas

herramientas con paquetes de baterías de gran tamaño pueden colocarse paradas sobre el

paquete de baterías, pero pueden caerse fácilmente.

• La etiqueta de su herramienta puede incluir los siguientes símbolos. A continuación se indican

los símbolos y sus definiciones:

V...................voltios A.......................amperios

Hz.................hertz W......................vatios

min ...............minutos o AC...........corriente alterna

o DC ....corriente directa o AC/DC ....corriente alterna o directa

.................Construcción de Clase I no.....................velocidad sin carga

(tierra) n.......................velocidad nominal

.................Construcción de Clase II) .....................terminal de conexión a tierra

(doble aislamiento) ......................símbolo de advertencia de

…/min ..........por minuto seguridad

IPM ..............impactos por minuto BPM .................golpes por minuto

sfpm .............pies de superficie por minuto RPM .................revoluciones por minuto

SPM .............pasadas por minuto

Instrucciones de seguridad importantes para todas las

unidades de batería

Cuando solicite unidades de batería de repuesto, no olvide indicar el número de catálogo y el

voltaje. Consulte la tabla al final de este manual para ver la compatibilidad entre cargadores y

unidades de batería.

La unidad de batería no viene completamente cargada de fábrica. Antes de usar la unidad de

batería y el cargador, lea las siguientes instrucciones de seguridad. Luego, siga los procedimientos

de carga indicados.

LEA TODAS LAS INSTRUCCIONES

• No cargue o use la batería en atmósferas explosivas, como en presencia de líquidos,

gases o polvos inflamables. Puede que al insertar o sacar la batería del cargador se inflamen

el polvo o los gases.

• NUNCA fuerce la unidad de batería para que entre en el cargador. NO modifique la

unidad de batería en ninguna forma para que entre en un cargador no compatible,

pues puede producir una ruptura en la unidad de batería y causar lesiones corporales

graves. Consulte la tabla al final de este manual para ver la compatibilidad entre baterías y

cargadores.

• Cargue las unidades de batería sólo en cargadores DEWALT.

• NO salpique con ni sumerja en agua u otros líquidos.

• No guarde ni use la herramienta y unidad de batería en lugares donde la temperatura

pueda alcanzar o superar los 40 ºC (105 ºF), tales como cobertizos o construcciones

de metal durante el verano).

PELIGRO: Riesgo de electrocución. Nunca intente abrir el paquete de baterías por ningún

motivo. Si la caja del paquete de baterías está agrietada o dañada, no la introduzca en el cargador.

No comprima, deje caer ni dañe el paquete de baterías. No utilice un paquete de baterías o un

cargador que haya recibido un golpe fuerte, se haya caído, esté agotado o dañado de alguna forma

(por ejemplo, perforado con un clavo, golpeado con un martillo, pisado). Esto puede provocar

descargas eléctricas o electrocución. Los paquetes de baterías dañados deben devolverse al

centro de mantenimiento para su reciclado.

NOTA: Se proveen tapas para almacenamiento y transporte de las

baterías, para utilizar siempre cuando la batería esté fuera de la herramienta o del

cargador. Retire la tapa antes de colocar la batería en el cargador o en la herramienta.

ADVERTENCIA: Riesgo de incendio. No guarde o transporte la batería

de ninguna manera que permita que los terminales expuestos de la batería entren en

contacto con objetos metálicos. Por ejemplo, no coloque la batería en delantales, bolsillos,

cajas de herramientas, cajas de juegos de productos, cajones, etc., con clavos, llaves, tornillos

sueltos, etc. sin la tapa. Transportar baterías puede provocar incendios si los terminales de

la batería entran en contacto accidentalmente con materiales conductores como llaves,

monedas, herramientas de mano u objetos similares. Las Normas para Materiales Peligrosos

del Departamento de Transporte de los EE.UU. (HMR) concretamente prohíben transportar

baterías comercialmente o en aviones (es decir, empacadas en maletas y equipaje de mano) A

MENOS que estén debidamente protegidas de cortocircuitos. Por lo tanto, cuando transporte

baterías individuales, asegúrese de que los terminales de la batería estén protegidos y bien aislados

de materiales que puedan hacer contacto y causar un cortocircuito.

INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS PARA BATERÍAS DE NÍQUEL CADMIO

(NiCd) O HIDRURO METÁLICO DE NÍQUEL (NiMH)

• No incinere el paquete de baterías, aunsi tiene daños importantes oestá completamente

desgastado. El paquete de baterías puede explotar en el fuego.

• Una pequeña pérdida de líquido de las ce ldas del paquete de baterías puede

presentarse en condiciones de uso o temperatura extremas. Esto no indica una falla.

Sin embargo, si el sello externo está roto:

a. y el líquido de la batería entra en contacto con su piel, lávese inmediatamente con agua y

jabón durante varios minutos.

b. y el líquido de la batería entra en contacto con sus ojos, lávelos con agua limpia durante al

menos 10 minutos y busque atención médica inmediatamente. (Nota médica: el líquido

es una solución de hidróxido de potasio al 25%–35%).

INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS PARA BATERÍAS DE IONES DE LITIO

(Li-Ion)

• NO incinere la unidad de batería, aunque esté completamente dañada o descargada.

La unidad de batería puede explotar si se quema. Cuando se queman unidades de batería

de iones de litio, se producen gases y materiales tóxicos.

• Si el contenido de la batería entra en contacto con la piel, lave el área de inmediato

con agua y un jabón suave. Si el líquido de la batería entra en contacto con sus ojos,

enjuáguelos con agua y los ojos abiertos por 15 minutos o hasta que cese la irritación. Si se

requiere de asistencia médica, el electrolito de la batería está compuesto por una mezcla de

carbonatos orgánicos líquidos y sales de litio.

• El contenido de los elementos abiertos de la batería puede causar irritación en el

tracto respiratorio. Salga al aire fresco. Si los síntomas persisten, busque asistencia médica.

ADVERTENCIA: Peligro de quemaduras. El líquido de la batería puede ser inflamable si se

expone a chispas o llamas.

El sello RBRCTM

El sello RBRC™ (Rechargeable Battery Recycling Corporation) en las baterías

(o unidades de batería) de níquel cadmio, níquel e hidruro metálico o de iones de litio

indica que el costo de reciclaje de estas baterías (o unidades de batería) al llegar al

final de su vida de servicio ya ha sido pagado por DEWALT En algunas áreas, es ilegal

depositar baterías de níquel cadmio, níquel e hidruro metálico o de iones de litio

gastadas en la basura o la corriente de residuos sólidos urbanos; el programa RBRC

proporciona una alternativa ecológica.

RBRC™, en cooperación con DEWALT y otros usuarios de baterías, han establecido programas

en los Estados Unidos y Canadá para facilitar la recolección de baterías de níquel cadmio, níquel

e hidruro metálico o de iones de litio gastadas. Al llevar sus baterías de níquel cadmio, níquel e

hidruro metálico y de iones de litio gastadas a un centro de servicio autorizado por DEWALT o

al minorista local para que sean recicladas, ayuda a proteger el medio ambiente y a conservar

recursos naturales. También puede comunicarse con el centro de reciclaje de su localidad para

mayor información sobre dónde llevar sus baterías gastadas.

RBRC™ es una marca comercial registrada de Rechargeable Battery Recycling Corporation.

Instrucciones importantes de seguridad para todos los

cargadores de baterías

GUARDE ESTAS INSTRUCCIONES: Este manual contiene instrucciones de seguridad y

operación importantes para los cargadores de baterías.

• Antes de usar el cargador, lea todas las instrucciones y advertencias que se encuentren en el

cargador, la unidad de batería y el producto que usa la unidad de batería.

PELIGRO: riesgo de electrocución. Hay 120 voltios en los terminales de carga. No realice

pruebas con objetos conductores. Esto puede provocar descargas eléctricas o electrocución.

ADVERTENCIA: peligro de descarga eléctrica. No permita que ningún líquido se introduzca en

el cargador. Puede producir descargas eléctricas.

ATENCIÓN: peligro de quemaduras. Para reducir el riesgo de lesiones, sólo cargue baterías

recargables marca DEWALT. Otros tipos de baterías pueden estallar y causar así lesiones

corporales y daños.

AVISO: bajo ciertas condiciones, cuando el cargador está enchufado a una toma de corriente, los

contactos de carga expuestos dentro del cargador pueden hacer cortocircuito si entra en contacto

con algún material ajeno. Los materiales ajenos conductores por naturaleza, tales como, pero sin

limitarse a, el polvo del esmerilado, las virutas metálicas, la lana de acero, el papel de aluminio o

cualquier acumulación de partículas metálicas deberían mantenerse alejados de las cavidades del

cargador. Desenchufe siempre el cargador de la toma de corriente cuando no haya una unidad de

batería en su cavidad. Desenchufe el cargador antes de intentar limpiarlo.

• NO intente cargar la unidad de batería con otros cargadores que no sean los descritos

en este manual. El cargador y la unidad de batería fueron específicamente diseñados para

trabajar en conjunto.

• Estos cargadores no fueron diseñados para ser utilizados para más que cargar las

baterías recargables DEWALT. Cualquier otro uso puede producir riesgo de incendios,

descargas eléctricas o electrocución.

• No exponga el cargador a la lluvia o a la nieve.

• Tire del enchufe y no del cable cuando desconecte el cargador. De esta forma se reduce

el riesgo de daño al enchufe y cable.

• Asegúrese de que el cable no sea ubicado de manera que podría ser pisado, causar

que alguien tropiece con él o ser expuesto a otro tipo de daños y desgastes.

• No use un alargador a menos que sea absolutamente necesario. El uso de un alargador

incorrecto podría producir riesgo de incendios, descargas eléctricas o electrocución.

• Cuando opere una herramienta eléctrica afuera, use un alargador de exterior. El uso

de un alargador de exterior reduce el riesgo de descarga eléctrica.

• El cable de extensión deben ser de un calibre apropiado para su seguridad. Mientras

menor sea el calibre del hilo, mayor la capacidad del cable. Es decir, un hilo calibre 16 tiene

mayor capacidad que uno de 18. Un cable de un calibre insuficiente causará una caída en la

tensión de la línea dando por resultado una pérdida de energía y sobrecalentamiento. Cuando

se utilice más de un alargador para completar el largo total, asegúrese que los hilos de cada

alargador tengan el calibre mínimo. La tabla siguiente muestra el tamaño correcto a utilizar,

dependiendo de la longitud del cable y del amperaje nominal de la placa de identificación. Si

tiene dudas sobre cuál calibre usar, use un calibre mayor. Cuanto más pequeño sea el número

del calibre, más resistente será el cable.

Calibre mínimo para cables de alimentación

Amperaje

Voltios Largo total del cordón en metros (pies)

120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Más de No más de AWG

0 6 18 16 16 14

610 18161412

10 12 16 16 14 12

12 16 14 12 No recomendado

• No coloque ningún objeto encima del cargador ni coloque a este sobre una superficie

blanda que pudiera bloquear las ranuras de ventilación y resultar en un calor interno

excesivo. Coloque el cargador en un lugar alejado de cualquier fuente de calor. El cargador

se ventila a través de las ranuras que se encuentran en la parte superior e inferior de la caja

protectora.

• No opere el cargador si su cable o enchufe están dañados.

• No opere el cargador si ha recibido un golpe agudo, si se ha dejado caer o si ha sido

dañado de alguna otra forma. Llévelo a un centro de servicio autorizado.

• No desarme el cargador; llévelo a un centro de servicio autorizado cuando deba

ser reparado. Si es reensamblado incorrectamente, puede causar descargas eléctricas,

electrocución o incendios.

• Desenchufe el cargador antes de intentar limpiarlo. Esto reducirá el riesgo de

descargas eléctricas. El retirar el paquete de baterías no reducirá este riesgo.

• NUNCA intente conectar dos cargadores entre sí.

• El cargador está diseñado para operar con una corriente eléctrica estándar residencial

de 120 voltios. No intente usarlo con ningún otro voltaje. Esto no aplica al cargador

vehicular.

Utilización del modo Tune-Up™ automático

El modo Tune-Up™ automático iguala o equilibra las células individuales en el paquete de baterías

de modo que permite que funcione a una capacidad máxima. Los paquetes de baterías deben

ajustarse semanalmente o después de 10 ciclos de carga/descarga o siempre que el paquete

ya no suministre la misma cantidad de potencia. Para utilizar el Tune-Up™ automático, coloque

el paquete de baterías en el cargador y déjelo durante al menos 8 horas. El cargador utilizará los

siguientes modos.

1. La luz roja se encenderá y apagará continuamente para indicar que se ha iniciado el ciclo de

carga de 1 hora.

2. Cuando el ciclo de carga de 1 hora se complete, la luz permanecerá encendida en forma

continua y ya no parpadeará. Esto indica que el paquete está completamente cargado y se

puede utilizar en este momento.

3. Si se deja el paquete de baterías en el cargador después del ciclo de carga inicial de 1 hora,

el cargador iniciará el modo Tune-Up automático. Este modo continúa hasta 8 horas o hasta

que las celdas individuales del paquete de baterías estén igualados. Entonces el paquete de

baterías está listo para usar y se puede retirar en cualquier momento durante el modo Tune-up.

4. Una vez que está completo el modo Tune-up, el cargador iniciará una carga de mantenimiento;

el indicador rojo quedará encendido.

Cargadores

Su herramienta utiliza un cargador DEWALT Asegúrese de leer todas las instrucciones de seguridad

antes de usar el cargador. Consulte el gráfico al final del manual para conocer la compatibilidad

entre los cargadores y los paquetes de baterías.

Procedimiento de carga

PELIGRO: Riesgo de electrocución. Hay 120 voltios en los terminales de carga. No realice

pruebas con objetos conductores. Esto puede provocar descargas eléctricas o electrocución.

1. Enchufe el cargador en una toma de corriente apropiada antes de insertar la unidad de batería.

2. Inserte la unidad de batería en el cargador, comprobando que quede bien colocado dentro

del mismo. La luz roja (de carga) parpadeará continuamente para indicar que se ha iniciado el

proceso de carga.

3. La luz roja se quedará encendida continuamente cuando se haya completado el proceso de

carga. La unidad estará entonces completamente cargad y podrá ser utilizado de inmediato o

dejarse en el cargador.

Operación de la luz indicadora

Indicadores de carga

Algunos cargadores están diseñados para detectar determinados problemas que pueden surgir

con los paquetes de baterías. Los problemas se indican con una luz roja que se encenderá y

apagará rápidamente. De ser así, vuelva a introducir el paquete de baterías en el cargador. Si el

problema persiste, intente utilizar un paquete de baterías diferente para determinar si el cargador

está en buenas condiciones. Si el nuevo paquete se carga correctamente significa que el paquete

original es defectuoso y debe devolverse a un centro de mantenimiento u otro sitio de recopilación

para su reciclado. Si el nuevo paquete de baterías presenta el mismo problema que el original, haga

probar el cargador en un centro de mantenimiento autorizado.

RETRASO POR PAQUETE CALIENTE/FRÍO

Algunos cargadores pueden tener una función de Retraso por paquete caliente/frío: cuando el

cargador detecta una batería caliente, enciende automáticamente un Retraso por paquete caliente

que suspende la carga hasta que la batería se enfría. Después de que la batería se ha enfriado,

el cargador cambia automáticamente al modo de Paquete cargando. Esta función garantiza la

duración máxima de la batería. La luz roja se enciende y apaga durante períodos prolongados, y

durante períodos cortos durante el modo de Retraso por paquete caliente.

LÍNEA DE POTENCIA CON PROBLEMAS

Algunos cargadores tienen un indicador de Línea de potencia con problemas. Cuando el cargador

se utiliza con algunas fuentes de potencia portátiles, como generadores o fuentes que convierten

CC a CA, el cargador puede suspender temporalmente el funcionamiento, ocasión en la que

la luz roja se encenderá y apagará rápidamente dos veces, seguido de una pausa. Esto

indica que la fuente de alimentación está fuera de los límites.

DEJAR EL PAQUETE DE BATERÍAS EN EL CARGADOR

El cargador y el paquete de baterías se pueden dejar conectados con la luz roja encendida

indefinidamente. El cargador mantendrá el paquete de baterías como nuevo y completamente

cargado.

NOTA: El paquete de baterías perderá lentamente su carga si se mantiene fuera del cargador. Si el

paquete de baterías no ha permanecido en carga de mantenimiento, podría ser necesario cargarlo

nuevamente antes de su uso. Un paquete de baterías también podría perder su carga lentamente

si se deja en un cargador que no esté conectado a un suministro de CA apropiado.

PAQUETES DE BATERÍAS AGOTADAS: Los cargadores también pueden detectar un paquete

de baterías agotado. Estas baterías aún se pueden utilizar, pero no se espera que realicen mucho

trabajo. El cargador indicará cuándo reemplazar el paquete de baterías.

Notas importantes sobre la carga

1. Se puede obtener una mayor duración y un mejor rendimiento si la unidad de batería se carga

a una temperatura ambiente de 18–24 °C (65 –75 °F). NO cargue la unidad de batería a una

temperatura ambiental inferior a +4.5 ºC (+40 °F) o superior a +40.5 ºC (+105 °F). Esto es

importante y evitará causar daños graves a la batería.

2. Puede que el cargador y la unidad de batería se calienten ligeramente durante el proceso de

carga. Esto es normal y no representa ningún problema. Para facilitar el enfriamiento de la

unidad de batería después del uso, evite colocar el cargador o la unidad de batería en un lugar

cálido, como un cobertizo metálico o un remolque sin aislamiento térmico.

3. Si la unidad de batería no se carga correctamente:

a. Verifique el funcionamiento de la toma enchufando una lámpara u otro aparato;

b. Revise que la toma de corriente no esté conectada a un interruptor de luz que corte la

corriente cuando se corte la luz;

c. Mueva el cargador y la unidad de batería a un lugar donde la temperatura ambiental sea

aproximadamente 18–24 ºC (65 –75 °F);

d. Si el problema de carga continúa, lleve la herramienta, unidad de batería y el cargador a su

centro de servicio local.

4. La unidad de batería debería ser recargada cuando no sea capaz de producir suficiente

potencia para trabajos que eran fácilmente realizados antes. NO CONTINÚE usándola bajo

estas circunstancias. Siga el procedimiento de carga. También puede cargar una unidad de

batería que haya sido usada parcialmente cuando lo desee, sin dañarla.

5. En determinadas condiciones, estando el cargador enchufado en el tomacorriente, algunos

materiales extraños pueden provocar un cortocircuito en los contactos de carga expuestos

dentro del cargador. Los materiales ajenos conductores por naturaleza, tales como, pero sin

limitarse a, el polvo del esmerilado, las virutas metálicas, la lana de acero, el papel de aluminio o

cualquier acumulación de partículas metálicas deberían mantenerse alejados de las cavidades

del cargador. Desenchufe siempre el cargador de la toma de corriente cuando no haya una

unidad de batería en su cavidad. Desenchufe el cargador antes de intentar limpiarlo.

6. No congele ni sumerja el cargador en agua o cualquier otro líquido.

ADVERTENCIA: Peligro de descarga eléctrica. No permita que ningún líquido se introduzca en

el cargador. Puede producir descargas eléctricas.

ADVERTENCIA: Peligro de quemaduras. Nnunca intente abrir la unidad de batería por ningún

motivo. Si la caja plástica de la unidad de batería se triza o rompe, llévela a un centro de servicio

para su reciclaje.

Recomendaciones de almacenamiento

1. El mejor lugar de almacenamiento es uno que sea fresco y seco, lejos de la luz solar directa y

del exceso de calor o frío.

2. Para resultados óptimos durante tiempos prolongados de almacenamiento, se recomienda

almacenar la unidad de batería completamente cargada en un lugar fresco y seco fuera del

cargador.

NOTA: Las unidades de batería no deberían almacenarse completamente descargadas. La unidad

de batería deberá recargarse antes de ser usada.

GUARDE ESTAS INSTRUCCIONES

PARA FUTURAS CONSULTAS

CARACTERÍSTICAS PRINCIPALES Y FUNCIONES (FIG. 1)

A. Interruptor de disparo E. Mango lateral

B. Botón de control de marcha adelante/atrás F. Botones del lanzamiento

C. Collar G. Mandril

D. Cambiador de engranaje

Interruptor de velocidad variable (Fig. 1)

Para encender la herramienta, oprima el interruptor de disparo (A). Para apagarla, suelte el

interruptor. Su herramienta está equipada con un freno. El portabrocas se detendrá tan pronto

como haya soltado el interruptor de disparo por completo.

El interruptor de velocidad variable le permite escoger la velocidad más adecuada para una

aplicación particular. Mientras más a fondo oprima el interruptor, mayor será la velocidad de

funcionamiento de la herramienta. Utilice velocidades bajas para iniciar las perforaciones

sin marca de centro, para perforar metales o plásticos, atornillar y perforar cerámica, o en toda

aplicación que requiera alta torsión. Las velocidades altas son mejores para taladrar en madera,

madera de material compuesto y accesorios para lijar o de pulir. Para una máxima vida de la

herramienta, utilice la velocidad variable sólo con el fin de iniciar perforaciones o apretar.

NOTA: No se recomienda el uso continuo en velocidad variable, ya que esto puede dañar el

interruptor, lo cual hay que evitar.

Mango lateral

ADVERTENCIA: Para reducir el riesgo de lesiones personales, opere

SIEMPRE la herramienta con el mango lateral montado correctamente. Si

no lo hace, el mango lateral se le puede resbalar durante la operación

de la herramienta y puede perder el control en consecuencia. Sostenga la

herramienta con ambas manos para máximo control.

El mango lateral (E) se fija al frente de la caja de velocidades y puede

girarse 360° para utilizarlo tanto con la mano derecha como con la

izquierda. El mango lateral debe estar lo suficientemente ajustado

como para resistir la acción de torsión de la herramienta si el accesorio se atasca o

pierde sustentación. Asegúrese de agarrar el mango lateral del extremo para controlar la

herramienta si pierde sustentación.

Si el modelo no tiene mango lateral incorporado, sujete el taladro con una mano en el mango y la

otra sobre el paquete de baterías.

Botón de control de marcha adelante/reversa (Fig. 1)

El botón de control de marcha adelante/atrás (B) determina la dirección en que gira la herramienta

y también actúa como seguro.

Para seleccionar la rotación hacia adelante, suelte el interruptor de disparo y oprima el botón de

control del lado derecho de la herramienta.

Para seleccionar la marcha atrás, oprima el botón de control del lado izquierdo de la herramienta.

La posición central del botón de control asegura la herramienta en la posición APAGADO. Cuando

cambie la posición del botón de control, asegúrese de que el interruptor de disparo se encuentre

liberado.

NOTA: La primera vez que encienda la herramienta después de cambiar la dirección de rotación,

usted puede escuchar un “clic” al arrancar. Esto es normal y no indica ningún problema.

Ajuste del collar de torsión de apriete (Fig. 3)

Su herramienta tiene un mecanismo de torsión de apriete para atornillar y destornillar

sujetadores en una gran gama de formas y tamaños, y en algunos modelos, un mecanismo

de martillo para taladrar en albañilería. Alrededor del collar (C) aparecen números, un símbolo

de broca, y en algunos modelos, un símbolo de martillo. Los números se usan para el reglaje

del límite de torsión del embrague. A mayor número en el collar, mayor la torsión y mayor el

sujetador a atornillar. Para seleccionar un número, girar hasta que el número deseado quede

alineado con la flecha.

Engranaje de tres velocidades (Fig. 3)

El dispositivo de tres velocidades de la herramienta le permite cambiar los engranajes para

mayor versatilidad. Para seleccionar la velocidad 1 (reglaje de mayor torsión), apague la

herramienta y deje que se detenga. Deslice el cambiador de engranaje (D) hasta alcanzar la

completa izquierda. La velocidad 2 (torsión y velocidad mediana) está en la posición media. La

velocidad 3 (reglaje de mayor velocidad) se encuentra a la derecha.

NOTA: No haga cambio de engranajes cuando la herramienta está funcionando. Siempre deje

que el taladro esté completamente parado antes de hacer el cambio de engranajes. De tener

problemas en cambiar los engranajes, verificar que el cambiador de engranajes está puesto en uno

de los tres reglajes de velocidad.

Mandril con mango simple y sin llave (Fig. 4)

ADVERTENCIA: No intente ajustar brocas (ni ningún otro accesorio) sujetando la parte

frontal del mandril y encendiendo la herramienta. Esto podría dañar el mandril y causar

lesiones corporales. Siempre bloquee el interruptor y desenchufe la herramienta de la fuente de

alimentación cuando cambie sus accesorios.

ADVERTENCIA: Siempre verifique que la broca esté bien instalada antes de arrancar la

herramienta. Una broca suelta podría salir disparada de la herramienta posiblemente causando

lesiones corporales.

Su herramienta tiene un mandril sin llave que posee un mango rotativo para permitir el manejo del

mandril con una sola mano. Para insertar una broca o cualquier otro accesorio, siga los pasos que

se indican a continuación.

1. Bloquee el interruptor tipo gatillo. Apague la herramienta y desenchúfela de la fuente de

alimentación.

2. Tome con una mano el mango del mandril (G) y con la otra mano sujete la herramienta como

lo muestra la Figura 4. Rote el mango en dirección contraria a las manillas del reloj (si se ve de

frente) lo suficiente como para aceptar el accesorio deseado.

3. Inserte el accesorio aproximadamente 3/4 de pulgada (19 mm) dentro del mandril y ajuste bien

rotando el mango del mandril en dirección de las manillas del reloj con una mano mientras

sujeta la herramienta con la otra. Siga rotando el mango del mandril hasta escuchar varios clics

de trinquete, para verificar que esté completamente firme.

Para soltar el accesorio, repita los pasos 1 y 2 indicados con anterioridad.

Asegúrese de ajustar el mandril con una mano en el mango del mandril y la otra sujetando la

herramienta, para asegurar que esté completamente ajustado.

OPERACIÓN

ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, apague la

herramienta y retire el paquete de baterías antes de realizar ajustes o de retirar/instalar

dispositivos o accesorios. Un arranque accidental podría causar lesiones.

Instalación y extracción del paquete de baterías (Fig. 2)

NOTA: Asegúrese de que el paquete de baterías esté completamente cargado.

Para instalar el paquete de batería en el mango de la herramienta, alinear la muesca dentro

de la manija de la herramienta con el paquete de la batería y resbalar el paquete de la batería

firmemente dentro de la manija hasta que usted oye la cerradura encajarse a presión hacia lugar

según lo demostrado en la figura 2.

Para retirar el paquete de batería de la herramienta, presione el (F) de los botones del

lanzamiento y saque firmemente del paquete de la batería la manija de la herramienta. Insértela en

el cargador según lo descrito en la sección del cargador de este manual.

Para funcionar como taladro

ADVERTENCIA: Para reducir el riesgo de lesiones personales, asegúrese SIEMPRE de

sujetar o fijar firmemente la pieza de trabajo. Si va a taladrar un material delgado, utilice un bloque

de madera “de respaldo” para evitar dañarlo.

ADVERTENCIA: Para reducir el riesgo de lesiones personales, opere SIEMPRE la herramienta

con el mango lateral montado correctamente. Si no lo hace, el mango lateral se le puede resbalar

durante la operación de la herramienta y puede perder el control en consecuencia. Sostenga la

herramienta con ambas manos para máximo control.

Gire el anillo hacia el símbolo de la broca. Instale y ajuste la broca deseada en el portabrocas.

Seleccione el rango de velocidad y torsión deseado usando el selector de velocidades para

utilizar la velocidad y la torsión adecuadas para la operación planificada. Cuando taladre, siga las

instrucciones para obtener mejores resultados.

TALADRADO

1. Gire el anillo hacia el símbolo de la broca para taladrado o hacia el símbolo del martillo para el

taladrado de percusión.

2. Seleccione el rango de velocidad y torsión deseado usando el selector de velocidades para

utilizar la velocidad y la torsión adecuadas para la operación planificada.

3. Para MADERA, utilice brocas helicoidales, brocas de pala, brocas salomónicas, o sierras

perforadoras. Para METAL, utilice brocas helicoidales de acero rápido o sierras perforadoras.

Utilice un lubricante de corte cuando taladre metales. Las excepciones son el bronce y el hierro

fundido que deben taladrarse en seco. Para MAMPOSTERÍA, utilice brocas con puntas de

carburo o brocas para mampostería. Un flujo de virutas uniforme y suave indica que se taladra

a la velocidad adecuada.

4. Aplique siempre presión en línea recta con la broca. Utilice presión suficiente para mantener

la broca funcionando, pero no tanta como para ahogar el motor o ladear la broca.

5. Sostenga firmemente la herramienta con ambas manos para controlar la torsión del taladro.

ATENCIÓN: El taladro podría atascarse causando un giro repentino. Siempre espere el

atascamiento. Tome el taladro firmemente para controlar la acción de giro y evitar lesiones.

6. SI EL TALADRO SE ATASCA, probablemente se deba a una sobrecarga. SUELTE EL

DISPARADOR INMEDIATAMENTE, retire la broca de la pieza de trabajo, y determine la

causa del atascamiento. NO OPRIMA EL DISPARADOR PARA INTENTAR DESTRABAR

EL TALADRO – PODRÍA DAÑARLO.

7. Mantenga el motor en funcionamiento cuando retire la broca de un orificio taladrado. Esto

ayudará a prevenir atascamientos.

8. Para minimizar los atascamientos o las roturas del material, reduzca la presión y deje ir

suavemente la broca hacia el final del orificio.

9. Con los taladros de velocidad variable, no es necesario marcar con un punzón el centro

del lugar que desea taladrar. Utilice una velocidad baja para producir el orificio y acelere

oprimiendo el disparador más fuerte cuando el orificio sea lo suficientemente profundo para

taladrar sin que la broca salte hacia afuera.

FUNCIONAMIENTO DEL TALADRO PERCUTOR

1. Cuando taladre, use sólo la fuerza suficiente sobre el percutor para evitar que éste rebote

en forma excesiva o “levante” la broca. Demasiada fuerza hará que las velocidades de

taladrado sean más lentas, recalentará la herramienta y producirá un menor nivel de

taladrado.

2. Taladre en línea recta, manteniendo la broca en ángulo recto con respecto a la pieza de trabajo.

No ejerza presión lateral sobre la broca al taladrar ya que esto provocará el atascamiento de

las ranuras de la broca y una velocidad de taladrado más lenta.

3. Al taladrar agujeros profundos, si la velocidad del percutor comienza a bajar, extraiga

parcialmente la broca del agujero con la herramienta aún en funcionamiento para ayudar a

extraer los residuos del agujero.

4. Para mampostería, utilice brocas con puntas de carburo o brocas para mampostería. Un flujo

de virutas uniforme y suave indica que se taladra a la velocidad adecuada.

FUNCIONAMIENTO DEL DESTORNILLADOR

Seleccione el rango de velocidad y torsión deseado usando el selector de tres velocidades que se

encuentra en la parte superior de la herramienta para utilizar la velocidad y la torsión adecuadas

para la operación planificada. Inserte el accesorio de sujeción deseado en el portabrocas como

lo haría con cualquier broca. Fije el anillo de ajuste de torsión (Fig. 3) en la configuración deseada.

Practique en alguna superficie de descarte o en superficies poco visibles para determinar la

posición correcta del anillo del embrague.

MANTENIMIENTO

ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, apague la

herramienta y retire el paquete de baterías antes de realizar ajustes o de retirar/instalar

dispositivos o accesorios. Un arranque accidental podría causar lesiones.

Limpieza

ADVERTENCIA: Sople la suciedad y el polvo de todos los conductos de ventilación con aire

seco, al menos una vez por semana. Para reducir el riesgo de lesiones, utilice siempre protección

para los ojos aprobada ANSI Z87.1 al realizar esta tarea.

ADVERTENCIA: Nunca utilice solventes ni otros químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido sólo con agua y jabón neutro. Nunca per-

mita que penetre líquido dentro de la herramienta ni sumerja ninguna de las piezas en un líquido.

INSTRUCCIONES DE LIMPIEZA DEL CARGADOR

ADVERTENCIA: Riesgo de descarga eléctrica. Desconecte el cargador del tomacorriente de

CA antes de limpiarlo. Se puede usar un paño o un cepillo suave, que no sea metálico, para quitar

la suciedad y la grasa de la parte externa del cargador. No use agua ni cualquier otra solución de

limpieza.

Accesorios

ADVERTENCIA: Debido a que no se han probado con este producto otros accesorios que

no sean los que ofrece DEWALT., el uso de dichos accesorios con esta herramienta podría ser

peligroso. Para reducir el riesgo de lesiones, con este producto deben usarse sólo los accesorios

recomendados por DEWALT.

Los accesorios que se recomiendan para utilizar con la herramienta están disponibles a un

costo adicional en su distribuidor local o en un centro de mantenimiento autorizado. Si necesita

ayuda para localizar algún accesorio, póngase en contacto con DEWALT Industrial Tool Co.,

701 East Joppa Road, Baltimore, MD 21286, llame al 1-800-4-DEWALT (1-800-433-9258) o

visite nuestro sitio web: www.dewalt.com.

CAPACIDAD MÁXIMA RECOMENDADA

Veloc. 1 Veloc. 2 Veloc. 3

BROCAS, TALADR. METAL 12,7 mm (1/2") 6,4 mm (1/4") 6,4 mm (1/4")

MADERA, TALADR. PLANO 38,1 mm (1-1/2") 15,9 mm (5/8") 15,9 mm (5/8")

BROCAS, TALADR. ALBAÑI – 6,4 mm (1/4") 6,4 mm (1/4")

Reparaciones

El cargador y las unidades de batería no pueden ser reparados.

Para asegurar la SEGURIDAD y la CONFIABILIDAD del producto, las reparaciones, el manten-

imiento y los ajustes deben (inclusive inspección y cambio de carbones) ser realizados en un centro

de mantenimiento en la fábrica DEWALT, en un centro de mantenimiento autorizado DEWALT u por

otro personal de mantenimiento calificado. Utilice siempre piezas de repuesto idénticas.

PARA REPARACIÓN Y SERVICIO DE SUS HERRAMIENTAS ELÉCTRICAS, FAVOR DE

DIRIGIRSE AL CENTRO DE SERVICIO MÁS CERCANO

CULIACAN, SIN

Blvd.Emiliano Zapata 5400-1 Poniente

Col. San Rafael (667) 717 89 99

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector Juárez (33) 3825 6978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18

Local D, Col. Obrera (55) 5588 9377

MERIDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MONTERREY, N.L.

Av. Francisco I. Madero 831 Poniente - Col. Centro (818) 375 23 13

PUEBLA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

SAN LUIS POTOSI, SLP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col. Remes (229) 921 7016

VILLAHERMOSA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRAS LOCALIDADES:

Si se encuentra en México, por favor llame al (55) 5326 7100

Si se encuentra en U.S., por favor llame al

1-800-433-9258 (1-800 4-DEWALT)

Póliza de Garantía

IDENTIFICACIÓN DEL PRODUCTO:

Sello o firma del Distribuidor.

Nombre del producto: ________________________ Mod./Cat.: _________________________

Marca: _____________________________________ Núm. de serie: _____________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega del producto: __________________________________________

Nombre y domicilio del distribuidor donde se adquirió el producto:

_________________________________________________________________________________

Este producto está garantizado por un año a partir de la fecha de entrega, contra cualquier defecto

en su funcionamiento, así como en materiales y mano de obra empleados para su fabricación.

Nuestra garantía incluye la reparación o reposición del producto y/o componentes sin cargo alguno

para el cliente, incluyendo mano de obra, así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de este certificado.

Para hacer efectiva esta garantía deberá presentar su herramienta y esta póliza sellada por el

establecimiento comercial donde se adquirió el producto, de no contar con ésta, bastará la factura

de compra.

EXCEPCIONES

Esta garantía no será válida en los siguientes casos:

• Cuando el producto se hubiese utilizado en condiciones distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que se

acompaña;

• Cuando el producto hubiese sido alterado o reparado por personas distintas a las enlista-

das al final de este certificado.

Anexo encontrará una relación de sucursales de servicio de fábrica, centros de servicio autorizados

y franquiciados en la República Mexicana, donde podrá hacer efectiva su garantía y adquirir partes,

refacciones y accesorios originales.

Registro en línea

Gracias por su compra. Registre su producto ahora para:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta, podrá obtener un servicio en garantía

más eficiente, en caso de que exista un problema con su producto.

• CONFIRMATCIÓN DE PROPIEDAD: En caso de una pérdida que cubra el seguro, como

un incendio, una inundacíon o un robo, el registro de propiedad servirá como comprobante de

compra.

• PARA SU SEGURIDAD: Si registra el producto, podremos comunicarnos con usted en el

caso improbable que se deba enviar una notificación de seguridad conforme a la Federal

Consumer Safety Act (Ley Federal de Seguridad de Productos para el Consumidor).

Registro en línea en www.dewalt.com/register.

Garantía limitada por tres años

DEWALT reparará, sin cargo, cualquier falla que surja de defectos en el material o la fabricación del

producto, por hasta tres años a contar de la fecha de compra. Esta garantía no cubre fallas de las

piezas causadas por su desgaste normal o abuso a la herramienta. Para mayores detalles sobre la

cobertura de la garantía e información acerca de reparaciones realizadas bajo garantía, visítenos en

www.dewalt.com o dirígase al centro de servicio más cercano. Esta garantía no aplica a accesorios

o a daños causados por reparaciones realizadas o intentadas por terceros. Esta garantía le otorga

derechos legales específicos, además de los cuales puede tener otros dependiendo del estado o

la provincia en que se encuentre.

Además de la garantía, las herramientas DEWALT están cubiertas por:

1 AÑO DE SERVICIO GRATUITO

DEWALT mantendrá la herramienta y reemplazará las piezas gastadas por su uso normal, sin

cobro, en cualquier momento durante un año a contar de la fecha de compra. Los artículos

gastados por la clavadora, tales como la unidad de hoja y retorno del impulsador, no están cubi-

ertas.

2 AÑOS DE SERVICIO GRATUITO PARA UNIDADES DE

ALIMENTACIÓN DEWALT

DC9071, DC9091, DC9096, DC9280, DC9360, DC9180, DCB120, DCB201 y DCB203

3 AÑOS DE SERVICIO GRATUITO PARA UNIDADES DE

ALIMENTACIÓN DEWALT

DCB200, DCB204

UNIDADES DE BATERÍA DEWALT

La garantía del producto quedará nula si la unidad de batería ha sido alterada de cualquier manera.

DEWALT no es responsable de ninguna lesión causada por alteraciones y podría iniciar un proced-

imiento judicial por fraude de garantía hasta el máximo grado permisible por la ley.

GARANTÍA DE REEMBOLSO DE SU DINERO POR 90 DÍAS

Si no está completamente satisfecho con el desempeño de su máquina herramienta, láser o clava-

dora DEWALT, cualquiera sea el motivo, podrá devolverlo hasta 90 días de la fecha de compra con

su recibo y obtener el reembolso completo de su dinero – sin necesidad de responder a ninguna

pregunta.

AMÉRICA LATINA: Esta garantía no se aplica a los productos que se venden en América Latina.

Para los productos que se venden en América Latina, debe consultar la información de la garantía

específica del país que viene en el empaque, llamar a la compañía local o visitar el sitio Web a fin

de obtener esa información.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE ADVERTENCIAS: Si sus etiquetas de

advertencia se vuelven ilegibles o faltan, llame al 1-800-433-9258 (1-800-4-DEWALT) para que se

le reemplacen gratuitamente.

ESPECIFICACIONES

DCD959 18,0 volts 0-450 / 0-1 450 / 0-2 000 rpm

SOLAMENTE PARA PROPÓSITO DE MÉXICO:

IMPORTADO POR: DEWALT INDUSTRIAL TOOL CO. S.A. DE C.V.

AVENIDA ANTONIO DOVALI JAIME, # 70 TORRE B PISO 9

COLONIA LA FE, SANTA FÉ

CÓDIGO POSTAL : 01210

DELEGACIÓN ALVARO OBREGÓN

MÉXICO D.F.

TEL. (52) 555-326-7100

R.F.C.: BDE810626-1W7

Para servicio y ventas consulte

“HERRAMIENTAS ELECTRICAS”

en la sección amarilla.

DEWALT Battery and Charger Systems

Chargers/Charge Time (Minutes) – Chargeurs/Durée de charge (Minutes) – Cargadores de baterías/Tiempo de carga (Minutos)

Battery

Cat #

Output

Voltage

120 Volts 12 Volts

DC011 DC022 DC9000 DC9310 DC9320 DCB095 DCB100 DCB101 DCB103 DCB106 DCB107 DW911 DW9106 DW9107 DW9108 DW9116 DW9117 DW9118 DW9216 DW9226 DW0246 DCB119 DW0249 DW9109 DC9319

DC9360 36XX45XXXXXXXXXXXXXXXX XXXXXX

DCB361 36XX45XXXXXXXXXXXXXXXX XXXXXX

DC9280 28XX60XXXXXXXXXXXXXXXX XXXXXX

DW0242 24XXXXXXXXXXXXXXXXXXX X60X60XX

DCB200 20 X X X X X X X 60 60 140 140 X X X X X X X X X X 90 X X X

DCB201 20 X X X X X X X 30 30 70 70 X X X X X X X X X X 45 X X X

DCB203 20 X X X X X X X 35 35 90 90 X X X X X X X X X X 60 X X X

DCB204 20 X X X X X X X 70 70 185 185 X X X X X X X X X X 120 X X X

DCB207 20 X X X X X X X 30 30 60 60 X X X X X X X X X X X X X X

DC9096 18 60 60 X 60 60 X X X 60 X X 60 X X 60 60 20 X 60 130 X X X 60 60

DC9099 18 45 45 X 45 45 X X X 45 X X 45 X X 45 45 15 X 45 95 X X X 45 45

DC9180 18XXX6060XXX60XXXXXXXXXXXXXXX60

DC9181 18XXX3030XXX30XXXXXXXXXXXXXXX30

DW9096 18 60 60 X 60 60 X X X 60 X X 60 X X 60 60 20 X 60 130 X X X 60 60

DW9098 18 30 30 X 30 30 X X X 30 X X 30 X X 30 30 12 X 30 60 X X X 30 30

DW9099 18 45 45 X 45 45 X X X 45 X X 45 X X 45 45 15 X 45 95 X X X 45 45

DC9091 14.4 60 60 X 60 60 X X X 60 X X 60 90 60 60 60 20 115 60 115 X X X 60 60

DC9094 14.4 45 45 X 45 45 X X X 45 X X 45 60 45 45 45 15 90 45 90 X X X 45 45

DW9091 14.4 45 45 X 45 45 X X X 45 X X 45 60 45 45 45 15 90 45 90 X X X 45 45

DW9094 14.4 30 30 X 30 30 X X X 30 X X 30 45 30 30 30 12 60 30 60 X X X 30 30

DCB120 12XXXXX X403030X70X XX X X X X X X X40X XX

DC9071 12 60 60 X 60 60 X X X 60 X X 60 90 60 60 60 20 115 60 115 X X X 60 60

DW9050 12XXXXXXXXXX XX40XXXXXX XXXXXX

DW9071 12 45 45 X 45 45 X X X 45 X X 45 60 45 45 45 15 90 45 90 X X X 45 45

DW9072 12 30 30 X 30 30 X X X 30 X X 30 45 30 30 30 12 60 30 60 X X X 30 30

DW9048 9.6XXXXXXXXXXXX40XXXXXX XXXXXX

DW9061 9.6 45 45 X 45 45 X X X 45 X X 45 60 45 45 45 15 90 45 90 X X X 45 45

DW9062 9.6 30 30 X 30 30 X X X 30 X X 30 45 30 30 30 12 60 30 60 X X X 30 30

DCB080 8XXXXX60X X X X X XX X X X X X X X X X X XX

DW9057 7.2 30 30 X 30 30 X X X 30 X X 30 45 30 30 30 12 60 30 60 X X X 30 30

“X” Indicates that the battery pack is not compatible with that specific charger.

“X” indique que le bloc-piles n’est pas compatible avec ce chargeur.

Una “X” indica que el paquete de baterías no es compatible con ese determinado cargador.

All charge times are approximate. Actual charge time may vary. Read the instruction manual for more specific information.

Les durées de charge sont approximatives; la durée de charge rélle peut varier. Lire le manuel d’utilisation pour obtenir des renseignements plus précis.

El tiempo de duración de carga es aproximado; la duración de carga real puede variar. Lea el manual de instrucciones para obtener información más precisa.
