DeWalt DCS777 User manual

DCS777
Final Page Size: 172 x 240mm

Dansk (oversat fra original brugsvejledning) 6
Deutsch (übersetzt von den originalanweisungen) 18
English (original instructions) 32
Español (traducido de las instrucciones originales) 44
Français (traduction de la notice d’instructions originale) 58
Italiano (tradotto dalle istruzioni originali) 72
Nederlands (vertaald vanuit de originele instructies) 86
Norsk (oversatt fra de originale instruksjonene) 100
Português (traduzido das instruções originais) 112
Suomi (käännetty alkuperäisestä käyttöohjeesta) 126
Svenska (översatt från de ursprungliga instruktionerna) 138
Türkçe (orijinal talimatlardan çevrilmiştir) 150
Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 163

1
10
12
11
9
6
2
1
3
4
5
16
8
15
7
20
19
20
18
29
24
212217
26
23
28

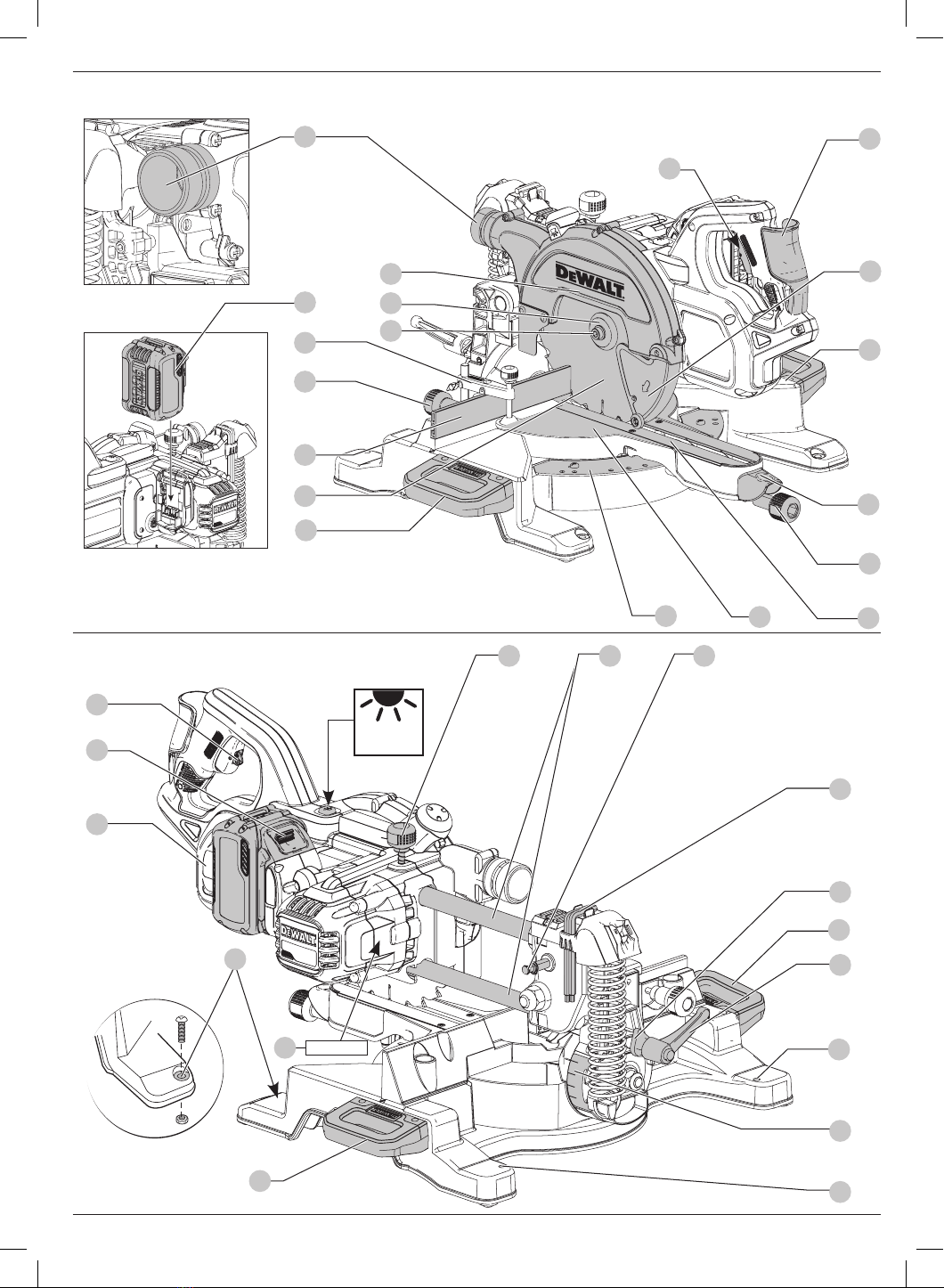

Fig. A
Fig. B
30
25
13
14
31
31
20
00–00-0000
32
XPS
31

2

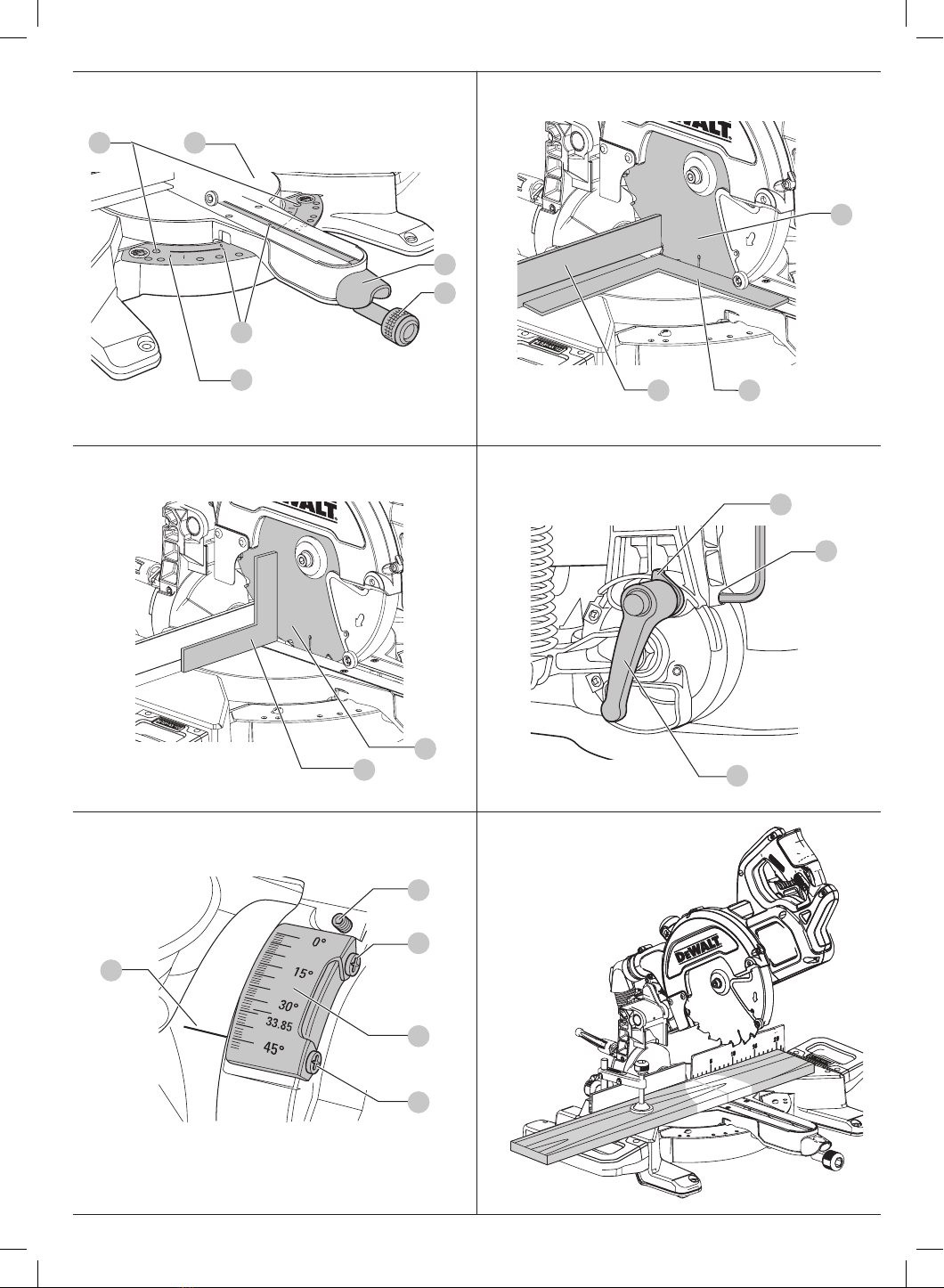

Fig. C Fig. D
Fig. E
Fig. G
Fig. F
Fig. H
34
7
33
5
46
4
13
815
24
27
37
36 35
26
25

3
Fig. K Fig. L
Fig. M Fig. N
7
4015
39 13
38
11
14
29
41
18
7
40
42
44
43
43
19
Fig. I Fig. J
12

4
Fig. Q
Fig. R
Fig. O Fig. P
16

5
Fig. S
Fig. V
31
46
47
45
Fig. U
Fig. T
30

6
DANSK
Dansk (oversat fra original brugsvejledning)
Tillykke!
Du har valgt et
DeWALT
-værktøj. Mange års erfaring, ihærdig
produktudvikling og innovation gør
DeWALT
én af de mest pålidelige
partnere for professionelle brugere afelværktøj.
Tekniske Data
DCS777
Spænding VDC 54
Type 2
XPS Ja
Udgangsspænding W1750
Klingediameter mm 216
Klingeboring mm 30
Maks. klingeomdrejningstal min-1 6300
Geringssnit (maks. positioner) venstre og højre 50°
Skråsnit (maks. positioner) venstre 48°
Dobbeltgering skråsnit 45°
geringssnit 45°
Kapaciteter
tværskæring 90° mm 60 x 270
geringssnit 45° mm 60 x 190
geringssnit 50° mm 60 x 170
skråsnit 45° mm 48 x 270
skråsnit 48° mm 45 x 270
Samlede dimensioner mm 460 x 560 x 430
Vægt kg 15,0
Støjværdier og/eller vibrationsværdier (triax vector sum) i henhold til EN62841:
LPA (emissions lydtryksniveau) dB(A) 90
LWA (lydtryksniveau) dB(A) 105
K (usikkerhed for det angivne
lydniveau)
dB(A) 3
Vibrations- og/eller støjemissionsniveauet, der er angivet i dette
vejledningsark, er målt i overensstemmelse med en standardiseret test, der
er angivet i EN62841 og kan anvendes til at sammenligne et værktøj med et
andet. Det kan anvendes til en foreløbigeksponeringsvurdering.
ADVARSEL: Det angivne vibrations- og/eller støjemissionsniveau
repræsenterer værktøjets hovedanvendelsesområder. Hvis værktøjet
anvendes til andre formål, med andet tilbehør eller vedligeholdes
dårligt, kan vibrations- og/eller støjemissionen imidlertid
variere. Det kan markant forøge eksponeringsniveauet over den
samledearbejdsperiode.
Et estimat af eksponeringsniveauet for vibration og/eller støj bør
også tage højde for de gange, hvor der slukkes for værktøjet, eller
når det kører, men ikke bruges til arbejde. Det kan markant mindske
eksponeringsniveauet over den samledearbejdsperiode.
Identificér yderligere sikkerhedsforanstaltninger for at beskytte
operatøren mod vibrationens og/eller støjens effekter, som f.eks.:
vedligehold værktøjet og tilbehør, hold hænderne varme (relevant ved
vibration), organisering afarbejdsmønstre.
BATTERIDREVET KOMPAKT GERINGSSAV
DCS777
EF-Konformitetserklæring
Maskindirektiv
Batteridrevet kompakt geringssav
DCS777
DeWALT
erklærer, at produkterne beskrevet under Tekniske data er
udformet i overensstemmelse med:
2006/42/EF, EN62841-1:2015 +AC:2015; EN62841-3-9:2015 +AC:2016
+A11:2017.
Disse produkter overholder også direktivet 2014/30/EU og 2011/65/EU.
Kontakt
DeWALT
på følgende adresse for yderligere oplysninger eller se
bagsiden afmanualen.
Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder
denne erklæring på vegne af
DeWALT
.
Markus Rompel
Vicedirektør for Ingeniørarbejde, PTE-Europa
DeWALT
, Richard-Klinger-Strase 11,
D-65510, Idstein, Tyskland
20.09.2019
ADVARSEL: Læs instruktionsvejledningen for at reducere risikoen
forpersonskader.
Definitioner: sikkerhedsretningslinjer
Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt
signalord. Læs vejledningen og vær opmærksom på dissesymboler.
FARE: Angiver en umiddelbart farlig situation, der medmindre den
undgås, vil resultere i død eller alvorligpersonskade.
ADVARSEL: Angiver en potentielt farlig situation, der medmindre den
undgås, kunne resultere i død eller alvorligpersonskade.
FORSIGTIG: Angiver en potentielt farlig situation, der medmindre den
undgås, kan resultere i mindre eller moderatpersonskade.
BEMÆRK: Angiver en handling, der ikke er forbundet med
personskade, men som kan resultere iproduktskade.
Angiver risiko for elektriskstød.
Angiverbrandfare.
Generelle sikkerhedsadvarsler for elværktøjer
ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner,
illustrationer og specifikationer, der følger med dette elværktøj.
Manglende overholdelse af alle nedenstående instruktioner kan
medføre elektrisk stød, brand og/eller alvorligpersonskade.
GEM ALLE ADVARSLER OG INSTRUKTIONER TIL SENERE
BRUG
Termen “elværktøj” i advarslerne refererer til dit elektroniske (ledning) eller
batteribetjente (trådløse)elværktøj.
1) Sikkerhed i Arbejdsområdet
a) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede eller
mørke områder giver anledning tilulykker.
b) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig
atmosfære, som f.eks. ved tilstedeværelsen af brændbare

7
DANSK
væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde
støv ellerdampe.
c) Hold børn og omkringstående på afstand, når der anvendes
elektrisk værktøj. Distraktioner kan medføre, at du misterkontrollen.
2) Elektrisk Sikkerhed
a) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må
aldrig modificeres på nogen måde. Undlad at bruge adapterstik
sammen med jordforbundet elektrisk værktøj. Umodificerede stik
og dertil passende stikkontakter reducerer risikoen for elektriskstød.
b) Undgå kropskontakt med jordforbundne overflader, såsom rør,
radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk
stød, hvis din krop erjordforbundet.
c) Undlad at udsætte elektrisk værktøj for regn eller våde forhold.
Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for
elektriskstød.
d) Undlad at udsætte ledningen for overlast. Brug aldrig
ledningen til at bære, trække værktøjet eller trække det ud af
stikkontakten. Hold ledningen borte fra varme, olie, skarpe
kanter og bevægelige dele. Beskadigede eller sammenfiltrede
ledninger øger risikoen for elektriskstød.
e) Når elektrisk værktøj benyttes udendørs, skal der anvendes
en forlængerledning, som er egnet til udendørs brug. Brug
af en ledning, der er egnet til udendørs brug, reducerer risikoen for
elektriskstød.
f) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et
fugtigt område, benyt en strømforsyning, der er beskyttet af en
fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres
risikoen for elektriskstød.
3) Personlig Sikkerhed
a) Vær opmærksom, pas på hvad du foretager dig, og brug
sund fornuft, når du benytter et elektrisk værktøj. Betjen ikke
værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller
medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk
værktøj kan forårsage alvorligpersonskade.
b) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller.
Sikkerhedsudstyr, såsom støvmaske, skridsikre sikerhedssko,
sikkerhedshjelm eller høreværn, brugt når omstændighederne
foreskriver det, reducerer omfanget afpersonskader.
c) Undgå utilsigtet start. Sørg for, at der er slukket for kontakten,
inden værktøjet tilsluttes en strømkilde og/eller batterienhed,
samles op eller bæres. Når elektrisk værktøj bæres med fingeren på
kontakten eller tilsluttes, når kontakten er tændt, giver det anledning
tilulykker.
d) Fjern eventuelle justerings- eller skruenøgler, før det elektriske
værktøj startes. En skruenøgle eller anden nøgle, der bliver
siddende på en roterende del af elektrisk værktøj, kan give anledning
tilpersonskade.
e) Undlad at række for langt. Hold hele tiden en god fodstilling
og balance. Dette giver bedre kontrol af det elektriske værktøj, når
uventede situationeropstår.
f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller
smykker. Hold dit hår og tøj væk fra dele i bevægelse.
Løstsiddende tøj, smykker eller langt hår kan blive fanget i
bevægeligedele.
g) Hvis der anvendes støvudsugnings- eller støvopsamlingsudstyr,
skal dette tilsluttes og anvendes rigtigt. Anvendelse af
støvopsamlingsudstyr kan begrænse farer forårsaget afstøv.
h) Lad ikke erfaringer fra hyppig brug af værktøjer medføre, at
du bliver selvtilfreds og ignorerer sikkerhedsprincipperne for
værktøjerne. En skødesløs handling kan forårsage alvorlig skade i en
brøkdel af etsekund.
4) Anvendelse og Vedligeholdelse af
Elektrisk Værktøj
a) Undlad at bruge magt over for det elektriske værktøj. Brug det
værktøj, der er bedst egnet til det arbejde, der skal udføres.
Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som
det er beregnettil.
b) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder
og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med
kontakten, er farligt og skalrepareres.
c) Træk stikket ud af stikkontakten og/eller batterienheden, hvis
aftagelig, fra det elektriske værktøj, før det elektriske værktøj
justeres, dets tilbehør udskiftes, eller det stilles til opbevaring.
Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen
for, at værktøjet startesutilsigtet.
d) Opbevar elektrisk værktøj uden for rækkevidde af børn, og
tillad ikke personer, som ikke er bekendt med dette elektriske
værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk
værktøj er farligt i hænderne på personer, som ikke er instrueret i
brugenderaf.
e) Vedligehold elværktøjer og tilbehør. Undersøg om bevægelige
dele sidder skævt, binder eller er gået itu såvel som andre
forhold, der kan påvirke betjeningen af værktøjet. Hvis det
elektriske værktøj er beskadiget, skal det repareres før brug.
Mange ulykker er forårsaget af dårligt vedligeholdtværktøj.
f) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt
skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at
binde og er lettere atstyre.
g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse
med disse instruktioner, idet der tages hensyn til
arbejdsforholdene og den opgave, som skal udføres. Brug af
elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan
resultere i en farligsituation.
h) Hold håndtag og håndtagsflader tørre, rene og fri for olie og
smørelse. Glatte håndtag og gribeflader giver ikke mulighed for sikker
håndtering og styring af værktøjet i uventedesituationer.
5) Anvendelse og Vedligeholdelse af Batteri
a) Må kun genoplades med den oplader, som er angivet af
fabrikanten. En oplader, der er beregnet til en bestemt type
batteripakke, kan udgøre en brandrisiko, hvis den bruges med en
anden typebatteripakke.
b) Brug kun elektrisk værktøj med de batteripakker, der er
beregnet til hver enkelt type. Brug af andre batteripakker kan skabe
risiko for personskade ogbrand.
c) Når en batteripakke ikke er i brug, skal den holdes borte fra
andre metalgenstande, såsom papirclips, mønter, nøgler,
søm, skruer og andre små metalgenstande, der kan danne
forbindelse mellem to elektriske kontaktflader. Kortslutninger
mellem batterikontakter kan forårsage forbrænding ellerbrand.
Batterier Opladere/opladningstider (minutter)
Kat # VDC Ah Vægt (kg) DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0 1,05 60 270 170 140 90 60 90 X
DCB547 18/54 9,0/3,0 1,46 75* 420 270 220 135* 75* 135* X
DCB548 18/54 12,0/4,0 1,44 120 540 350 300 180 120 180 X
*Datakode 201811475B eller senere
Batterier
Opladere/opladningstider (minutter)
Kat #
DC
Vægt
*Datakode 201811475B eller senere
**Datakode 201536 eller senere

8
DANSK
d) Hvis en batteripakke udsættes for overlast, kan der sive væske
ud. Undgå kontakt. Hvis væsken berøres ved et tilfælde, skal der
skylles med masser af vand. Hvis der kommer væske i øjnene,
skal der desuden søges lægehjælp. Batterivæske kan forårsage
irritation ellerforbrænding.
e) Anvend ikke en batteripakke eller et værktøj, der er beskadiget
eller ændret. Beskadigede eller ændrede batterier kan udvise
uforudsigelig adfærd og resultere i brand, eksplosion eller risiko
forskader.
f) Udsæt ikke en batteripakke eller et værktøj for ild eller meget
varme temperaturer. Udsættelse for ild eller temperaturer over 130
°C kan medføre eneksplosion.
g) Følg alle opladningsinstruktionerne og oplad ikke
batteripakken eller værktøjet uden for det temperaturområde,
der er anført i instruktionerne. Forkert opladning eller opladning
ved temperaturer uden for det specificerede område kan beskadige
batteriet og øge risikoen forbrand.
6) Service
a) Elektrisk værktøj skal serviceres af en kvalificeret
servicetekniker, som udelukende benytter identiske reservedele.
Derved sikres det, at værktøjets driftssikkerhedopretholdes.
b) Udfør aldrig service på beskadigede batteripakker.
Service på batteripakker bør kun udføres af producenten eller
autoriseredeserviceudbydere.
Sikkerhedsinstruktioner for geringssave
a) Geringssave er beregnede til at skære i træ eller trælignende
produkter, de kan ikke bruges med slibende skæreskiver til
skæring af jernholdige materialer såsom stænger, stolper osv.
Slibestøv får bevægelige dele såsom den nederste afskærmning til at
blokere. Gnister fra slibeskæring vil brænde den nederste afskærmning,
savsnitindsatsen og andreplastikdele.
b) Brug klemmer til at understøtte arbejdsemnet, når det er
muligt. Hvis du understøtter arbejdsemnet med hånden, skal du
altid holde din hånd i en afstand af mindst 100mm fra begge
sider af savklingen. Brug ikke denne sav til at skære stykker,
som er for små til, at de kan fastgøres eller holdes med hånden.
Hvis din hånd er placeret for tæt på savklingen, er der en øget risiko for
skader fra kontakt medklingen.
c) Arbejdsemnet skal være stationært og fastspændt eller holdt
imod både anslaget og bordet. Før ikke arbejdsemnet ind i
klingen eller skær "frihånd" på nogen måde. Ikke fastspændte
eller bevægelige arbejdsemner kan blive kastet ved høje hastigheder
og forvoldeskade.
d) Skub saven gennem arbejdsemnet. Træk ikke saven gennem
arbejdsemnet. Du laver et snit ved at hæve savhovedet og
trække det ud over arbejdsemnet uden at skære, start motoren,
tryk på savhovedet ned og skub saven gennem arbejdsemnet.
Skæring med trækslag kan forårsage, at savklingen arbejder sig op
på toppen af arbejdsemnet og voldsomt kaster klingesamlingen
modoperatøren.
e) Kryds aldrig din hånd over den tilsigtede skærelinje enten
foran eller bagved savklingen. Understøttelse af arbejdsemnet
"krydshåndet", dvs. at holde arbejdsemnet til højre for savklingen med
din venstre hånd eller omvendt er megetfarligt.
f) Ræk ikke bagved anslaget med hænderne tættere end 100mm
fra begge sider af savklingen for at fjerne affaldstræ eller af
anden årsag, mens klingen roterer. Det kan være svært at vurdere
afstanden fra den roterende savklinge til din hånd, og du kan komme
alvorligt tilskade.
g) Inspicér dit arbejdsemne før skæring. Hvis arbejdsemnet er
bøjet eller er skævt, klem det med den udvendige side vendt
imod anslaget. Kontrollér altid, at der ikke er et mellemrum
mellem arbejdsemne, anslag og bord lands med skærelinjen.
Bøjede eller skæve arbejdsemner kan vride eller flytte sig og kan sætte
sig fast på den roterende savklinge under skæring. Der bør ikke være
søm eller fremmedobjekter iarbejdsemnet.
h) Brug ikke saven, før bordet er fri for alle værktøjer, trærester
osv. bortset fra arbejdsemnet. Små rester eller løse træstykker eller
andre genstande, der kommer i kontakt med den roterende klinge kan
blive kastet med højhastighed.
i) Skær kun et arbejdsemne ad gangen. Stabler med flere
arbejdsemner kan ikke klemmes eller afstives tilstrækkeligt og kan
sætte sig fast på klingen underskæring.
j) Kontrollér at geringssaven monteres eller placeres på en jævn,
fast arbejdsoverflade før brug. En stabil og fast arbejdsoverflade
nedsætter risikoen for, at saven bliverustabil.
k) Planlæg dit arbejde. Hver gang du ændrer indstilling af smig-
eller geringsvinkel, skal du sørge for at det indstillelige anslag
er indstillet korrekt til at understøtte arbejdsemnet, og at det
ikke vil forstyrre klingen eller afskærmningssystemet. Uden at
dreje værktøjet “ON” og uden arbejdsemne på bordet, flyt savklingen
gennem et simuleret snit for at sikre, at der vil være nogen forstyrrelser
eller fare for at skæreanslaget.
l) Sørg for passende understøtning som f.eks. bordforlængere,
savbukke osv. til et arbejdsemne, som er bredere eller længere
end bordpladen. Arbejdsemner, der er længere eller bredere end
geringssavbordet kan tippe, hvis de ikke er tilstrækkeligt understøttede.
Hvis det afskårne stykke eller arbejdsemnet tipper, kan det løfte den
nederste afskærmning eller blive kastet af den roterendeklinge.
m) Brug ikke en anden person som en erstatning for en
bordforlænger eller som ekstra understøtning. En ustabil
understøtning af arbejdsemnet kan medføre, at klingen binder, eller at
arbejdsemnet flytter sig under skæringen og trækker dig og din hjælper
ind i den roterendeklinge.
n) Det afskårne stykke må ikke klemmes eller presses på nogen
måde imod den roterende savklinge. Hvis fastholdt dvs. ved hjælp
af længdestop, kan det afskårne stykke blive kilet imod klingen og
kastet ud med voldsomkraft.
o) Brug altid en klemme eller et armatur beregnet til korrekt
understøtning af runde materialer såsom stænger eller rør.
Stænger har en tendens til at rulle under skæring, hvilket får klingen til
at "bide" og trække arbejdsemnet sammen med din hånd ind iklingen.
p) Lad klingen opnå fuld hastighed, før den får kontakt med
arbejdsemnet. Dette vil nedsætte risikoen for, at arbejdsemnet
kastesaf.
q) Hvis arbejdsemnet eller klingen sidder fast, sluk for
geringssaven. Vent indtil alle bevægelige dele er standset,
tag derefter stikket ud af stikkontakten og/eller fjern
batteripakken. Tag derefter det fastklemte materiale ud. Fortsat
savning med et fastklemt arbejdsemne kan medføre tab af kontrol eller
skade pågeringssaven.
r) Når snittet er færdigt, sluk for kontakten, hold savhovedet
nedad og vent, indtil klingen stopper, før det afskårne stykke
fjernes. Det kan være farligt at have hånden tæt ved klingen
medefterløb.
s) Hold godt fast i håndtaget, når du foretager et ufuldstændigt
snit, eller når du slukker for kontakten, før savhovedet er helt i
sænket position. Savens bremsevirkning kan medføre, at savhovedet
pludselig trækkes nedad og medføre en risiko forpersonskader.
Yderligere sikkerhedsregler for geringsave
ADVARSEL: Læg ikke batterier i enheden, før du har læst og forstået
alleinstruktionerne.
• BETJEN IKKE DENNE MASKINE før du har samlet og installeret den i
henhold til instruktionerne. En maskine, der ikke er samlet korrekt, kan
forårsage alvorligepersonskader.

9
DANSK
• FÅ RÅDGIVNING fra din supervisor, instruktør eller anden kvalificeret
person, hvis du ikke helt bekendt med betjening af denne maskine. Viden
ersikkerhed.
• SØRG FOR at klingen roterer i den korrekte retning. Tænderne på klingen
skal pege i rotationsretningen som afmærket påsaven.
• STRAM ALLE KLEMMEGREB, greb og arme før betjening. Løse klemmer
kan forårsage, at dele af arbejdsemnet kastes af ved højehastigheder.
• KONTROLLÉR at alle klinger og klingeklemmer er rene, at de forsænkede
sider på klingeklemmerne vender imod klingen, og at dornskruen er
strammet forsvarligt. Løs eller forkert klingefastspænding kan resultere i
skader på saven ogpersonskade.
• FORSØG IKKE AT ARBEJDE MED ANDET END DEN BEREGNEDE
SPÆNDING for saven. Resultatet kan blive overophedning, beskadigelse af
værktøjet ogpersonskader.
• FASTKIL IKKE NOGET IMOD BLÆSEREN for at holde motorakslen.
Resultatet kan blive beskadigelse af værktøjet og muligepersonskader.
• SKÆR ALDRIG I JERNHOLDIGE METALLER ELLER MURVÆRK. Det kan
forårsage, at karbidspidser løsner sig fra klingen ved høje hastigheder og
medføre alvorligkvæstelser.
• ANBRING ALDRIG NOGEN DEL AF DIN KROP PÅ LINJE
SAVKLINGENS BANE. Det kan resultere ipersonskade.
• PÅFØR ALDRIG SMØREMIDDEL PÅ EN KØRENDE KLINGE.Påføring
af smøremiddel kan medføre, at din hånd kommer ind i klingen og
resultere i alvorligpersonskade.
• ANBRING ALDRIG en hånd i klingeområdet, når saven er tilsluttet til
den elektriske strømkilde. Utilsigtet aktivering af klingen med medføre
alvorligpersonskade.
• RÆK ALDRIG RUNDT OM ELLER BAGVED SAVKLINGEN. En klinge
kan forårsage alvorligpersonskade.
• DU MÅ IKKE GRIBE IND UNDER SAVEN medmindre den er slukket
og batteripakkerne er blevet fjernet. Kontakt med savklingen kan
medførepersonskade.
• FASTGØR MASKINEN TIL EN STABIL UNDERSTØTTENDE
OVERFLADE. Vibrationer kan muligvis få maskinen til at glide, gå eller
vælte og forårsage alvorligpersonskade.
• BRUG KUN DE TVÆRSNITSSAVKLINGER der anbefales til geringssave.
For det bedste resultat skal du ikke bruge hårdmetalsavklinger med
krogvinkler på over 7 grader. Anvend ikke klinger med dybe tandbunde.
Disse kan afbøjes og komme i kontakt med afskærmningen og kan dermed
forårsage skade på maskinen og/eller alvorligpersonskade.
• BRUG UDELUKKENDE KLINGER I KORREKT STØRRELSE OG TYPE
specificeret for dette værktøj for at forebygge beskadigelse af maskinen og/
eller alvorlig personskade (opfylder EN847-1).
• INSPICÉR KLINGE FOR REVNER eller andre skader før betjening. En
revnet eller beskadiget klinge kan gå i stykker, og stykkerne kan blive
kastet ud ved høje hastigheder og forårsage alvorlig personskade. Udskift
omgående revnede eller beskadigede klinger. Overhold det maksimale
omdrejningstal, der er afmærket påsavklingen.
• RENGØR KLINGEN OG KLINGEKLEMMER før betjening. Rengøring
af klingen og klingeklemmer giver dig mulighed for at kontrollere for
eventuelle skader på klingen eller klingeklemmer. En revnet eller beskadiget
klinge eller klingeklemme kan gå i stykker, og stykkerne kan blive kastet ud
ved høje hastigheder og forårsage alvorligpersonskade.
• SAVKLINGENS MAKSIMALE HASTIGHED skal altid være
højere eller mindst svarende til den hastighed, der er afmærket på
værktøjetsklassificeringsplade.
• SAVKLINGEDIAMETEREN skal være i overensstemmelse med mærkerne
på værktøjetsklassificeringsplade.
• ANVEND IKKE SKÆVE KLINGER. Kontrollér om klingen kører frit og
er fri for vibrationer. En vibrerende klinge kan forårsage beskadigelse af
maskinen og/eller alvorligpersonskade.
• ANVEND IKKE smøremidler eller rensere (specielt spray eller aerosol) i
nærheden af plastikbeskyttelsesskærmen. Det polykarbonat materiale, der
anvendes i beskyttelsesskærmen, kan angribes af bestemtekemikalier.
• HOLD AFSKÆRMNINGEN PÅ PLADS og idriftstilstand.
• BRUG ALTID SAVSNITPLADEN OG UDSKIFT DENNE PLADE HVIS
BESKADIGET. Ophobning af små stykker flis under saven kan forstyrre
savklingen eller kan medføre ustabilitet i arbejdsemnet, når derskæres.
• BRUG UDELUKKENDE DE KLINGEKLEMMER DER ER SPECIFICERET
FOR DETTE VÆRKTØJ til at forebygge beskadigelse af maskinen og/eller
alvorligpersonskade.
• SØRG FOR at bruge den korrekte savklinge til det materiale, der
skalskæres.
• RENGØR MOTORENS LUFTRILLER for flis og savstøv. Tilstoppede
motorluftriller kan overophede maskinen, beskadige maskinen og muligvis
forårsage en kortslutning, som kan medføre alvorligpersonskade.
• LÅS ALDRIG KONTAKTEN I “ON” POSITION. Det kan resultere i
alvorligpersonskade.
• STÅ ALDRIG PÅ VÆRKTØJET. Der kan opstå alvorlig personskade, hvis
værktøjet vippes, eller hvis der utilsigtet tændes forskæreværktøjet.
ADVARSEL: Skæring i plastik, saftrigt træ og andre materialer kan
forårsage, at smeltede materialer akkumuleres på klingespidserne og
selve savklingen, hvilket øger risikoen for, at klingen bliver overophedet
og binder underskæring.
ADVARSEL: Bær altid høreværn. Under nogle forhold og varigheden
af brug, kan støj fra dette produkt give høretab. Vær opmærksom på de
følgende faktorer, som har indflydelse på udsættelse for støj:
• Brug savklinger, der er designet til at reducere støjudstråling,
• Brug kun godt slebne savklinger og
• Brug specielt designedestøjreduktionssavklinger.
ADVARSEL: BRUG ALTID sikkerhedsbriller. Glas i almindelige
briller er IKKE sikkerhedsglas. Brug også ansigts- eller støvmaske, hvis
savningenstøver.
ADVARSEL: Brug af dette værktøj kan generere og/eller sprede støv,
som kan medføre alvorlig åndedrætsskade. Brug altid godkendt
åndedrætsværn passende forstøveksponering.
ADVARSEL: Nogle støvtyper skabt af elektrisk slibning, savning,
boring og andre byggeaktiviteter indeholder kemikalier kendt for at
forårsage kræft, fosterskader eller andre reproduktive skader. Nogle
eksempler på disse kemikalier er:
• bly fra blybaserede malinger,
• krystallinsk silica fra mursten og cement og andre
murværksprodukter og
• arsenik og krom fra kemisk behandlettømmer.
Din risiko for disse udsættelser varierer afhængigt af, hvor tit du foretager
denne type arbejde. Sådan nedsætter du risikoen for udsættelse for disse
kemikalier: arbejd i et godt ventileret område, og arbejd med godkendt
sikkerhedsudstyr, såsom de støvmasker, der er specielt designet til at bortfiltrere
mikroskopiskepartikler.
• Undgå langvarig kontakt med støv fra elektrisk slibning, savning,
boring og andre byggeaktiviteter. Bær beskyttelsesdragt og vask
udsatte områder med sæbe og vand. Hvis du lader støv trænge ind i din
mund, næse, øjne eller bliver liggende på din hud, kan fremme optagelse af
skadeligekemikalier.
Restrisici
De følgende risici er uløseligt forbundet med brugen afsave:
• Kvæstelser som følge af berøring af roterende dele
På trods af overholdelsen af de relevante sikkerhedsregler og brug af
sikkerhedsudstyr kan visse restrisici ikke undgås. Disseer:
• Hørenedsættelse.
• Risiko for ulykker på grund af udækkede dele ved den roterendesavklinge.
• Risiko for kvæstelse ved udskiftning af ubeskyttedesavklinger.
• Risiko for at klemme fingre ved åbning afbeskyttelsesskærme.
• Sundhedsfare på grund af indånding af støv, der udvikles ved savning i træ,
specielt eg, bøg ogMDF.
De følgende faktorer forøger risikoen foråndedrætsproblemer:

10
DANSK
• Ingen støvsugeanordning er tilsluttet ved savning af træ
• Utilstrækkelig støvudsugning på grund af tilstoppede udsugningsfiltre
Opladere
DeWALT
opladere kræver ingen justering og er designet til at være så
brugervenlige sommuligt.
Elektrisk sikkerhed
Den elektriske motor er konstrueret til bare én spænding. Kontrollér altid,
at batteripakken svarer til spændingen på mærkepladen. Kontrollér også, at
spændingen på din oplader svarer til din el-netspænding.
Din
DeWALT
-oplader er dobbeltisoleret i overensstemmelse med
EN60335. Derfor kræves der ingenjordledning.
Hvis forsyningsledningen er beskadiget, må den kun udskiftes af
DeWALT
eller en autoriseretserviceorganisation.
Brug af forlængerledning
Der bør ikke benyttes en forlængerledning, medmindre det er absolut
nødvendigt. Brug en godkendt forlængerledning, der er egnet til
strømforsyningen til din oplader (se Tekniske data). Den minimale
lederstørrelse er 1mm2; den maksimale længde er 30m.
Ved brug af en kabeltromle skal kablet altid rulles heltud.
Vigtig sikkerhedsvejledning for alle batteriopladere
GEM DISSE INSTRUKTIONER:Denne vejledning indeholder vigtige
sikkerheds- og driftsinstruktioner for kompatible batteriopladere se
Tekniske data).
• Før du bruger opladeren, læs alle instruktioner og de sikkerhedsmæssige
afmærkninger på opladeren, batteripakken ogproduktet.
ADVARSEL: Risiko for chok. Lad ikke nogen flydende væsker komme
ind i opladeren. Det kan resultere i et elektriskchok.
ADVARSEL: Vi anbefaler brug af en reststrømsanordning med en
reststrømskapacitet på 30mA ellermindre.
FORSIGTIG: Risiko for brand. For at reducere risikoen for kvæstelser,
oplad kun
DeWALT
genopladelige batterier. Andre batterityper kan
eksplodere og forårsagepersonskader.
FORSIGTIG: Børn skal overvåges for at sikre, at de ikke leger
medudstyret.
BEMÆRK: Under bestemte forhold, når opladeren er tilsluttet til
strømforsyningen, kan blotlagte opladerkontakter blive kortsluttet af
fremmede materialer. Fremmede materialer af en ledende art som
for eksempel, men ikke begrænset til ståluld, aluminumsfolie eller
anden koncentration af metalliske partikler skal holdes på afstand af
opladerens huller. Tag altid stikket til opladeren ud fra kontakten, når
der ikke er indsat en batteripakke. Tag stikket til opladeren ud før forsøg
på at rengøreden.
• Forsøg ALDRIG at oplade batteripakken med andre opladere end
dem, der er omtalt i denne manual. Opladeren og batteripakken er
specielt designet til at arbejdesammen.
• Disse opladere er ikke beregnet til anden brug end opladning af
DeWALT
genopladelige batterier. Al anden brug kan medføre risiko for
brand, elektrisk chok eller livsfarlige elektriskestød.
• Udsæt ikke opladeren for regn ellersne.
• Træk i stikket i stedet for ledningen, når opladeren frakobles. Dette
vil reducere risikoen for beskadigelse af elstikket ogledningen.
• Sørg for at ledningen er placeret, så den ikke bliver trådt på,
snublet over eller på anden måde bliver genstand for skader
ellerbelastning.
• Anvend kun en forlængerledning, når det er absolut nødvendigt.
Anvendelse af en ukorrekt forlængerledning kan resultere i risiko for brand,
elektrisk chok eller livsfarlige elektriskestød.
• Anbring ikke noget oven på opladeren eller anbring opladeren
på et blødt underlag, der kan blokere ventilationshullerne og
medføre for megen intern varme. Anbring opladeren på afstand af
alle varmekilder. Opladeren ventileres gennem huller i toppen og bunden
afhuset.
• Brug ikke opladeren, hvis ledningen eller stikket er beskadiget—få
dem omgåendeudskiftet.
• Brug ikke opladeren, hvis den har fået et hårdt slag, er blevet
tabt eller blevet beskadiget på anden vis. Tag den med til et
autoriseretværksted.
• Demontér ikke opladeren, tag den med til et autoriseret værksted,
når service eller reparation er påkrævet. Ukorrekt genmontering kan
medføre risiko for elektrisk chok, livsfarlige elektriske stød ellerbrand.
• Hvis ledningen beskadiges, skal den omgående udskiftes af producenten,
hans forhandler eller lignende kvalificeret person for at forebygge
enhverrisiko.
• Tag stikket til opladeren ud af kontakten før forsøg på nogen form
for rengøring. Dette vil reducere risikoen for elektrisk chok. Fjernelse
af batteripakken vil ikke reducere dennerisiko.
• Forsøg ALDRIG at tilslutte 2 opladere tilhinanden.
• Opladeren er designet til at køre på standard 230V
husholdningsstrøm. Forsøg ikke at bruge den med en anden
strømstyrke. Dette gælder ikke for opladere tilkøretøjer.
Opladning af et batteri (Fig. C)
1. Tilslut opladeren til en passende stikkontakt før batteripakken sættesi.
2. Indsæt batteripakken25 i opladeren og kontrollér, at pakken sidder
godt fast i opladeren. Det røde (opladnings) lys vil blinke hele tiden og
angive, at opladningsprocessen erstartet.
3. Når opladningen er færdig, vil det blive angivet af den røde lampe,
som vil lyse konstant på ON. Batteripakken er fuldt opladet og
kan nu anvendes eller kan efterlades i opladeren. Skub batteriets
udløserknap 26 på batteripakken for at udtagebatteripakken.
BEMÆRK: For at sikre maksimal ydeevne og levetid for li-Ion batteripakker
skal batteripakken lades helt op, før den anvendes førstegang.
Betjening af oplader
Se indikatorerne nedenfor for batteripakkensopladestatus.

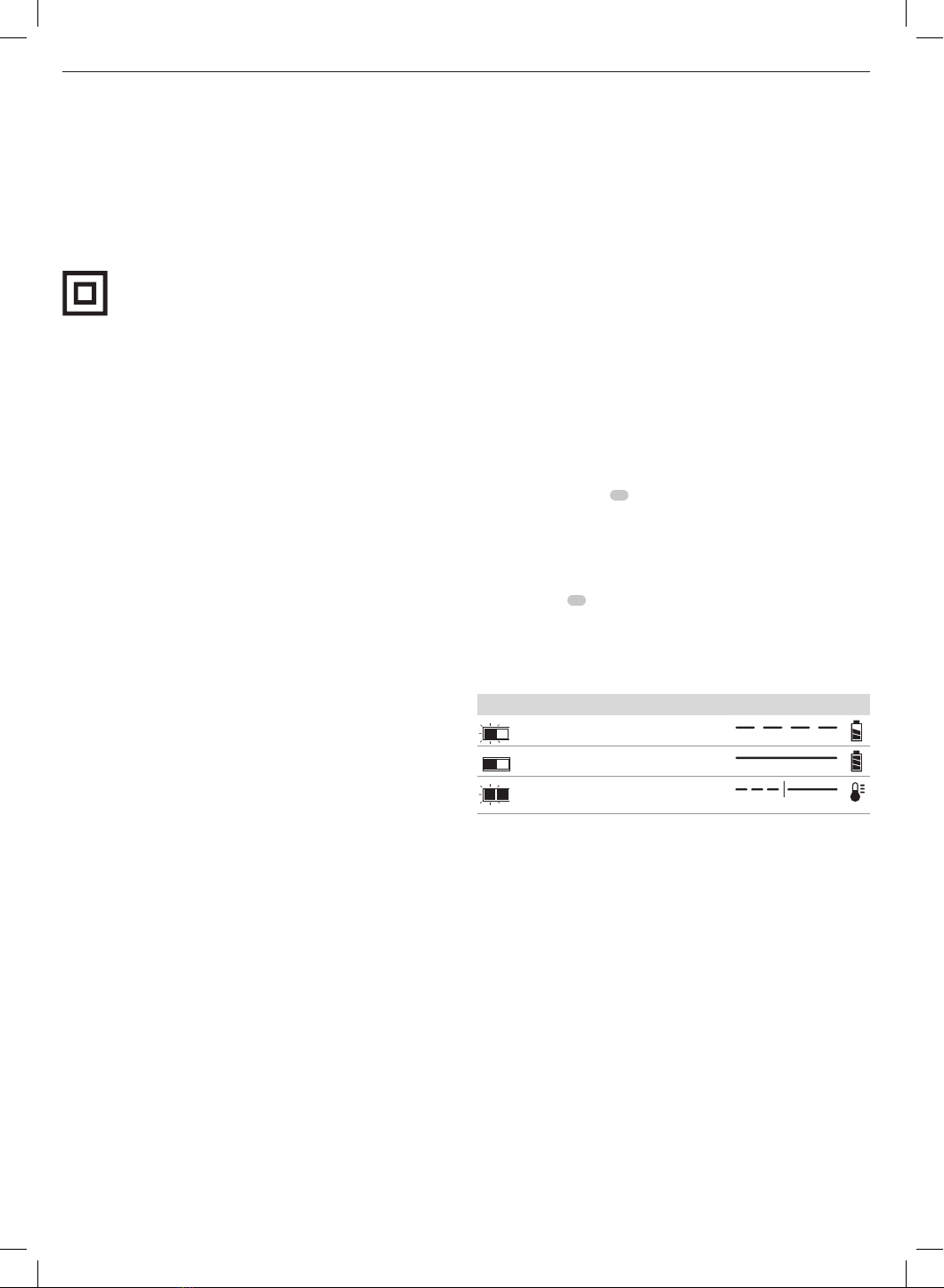

Ladeindikatorer
oplader
fuldt opladet
forsinkelse ved
varmt/koldt batteri*
*Det røde lys vil fortsætte med at blinke, men et gult indikatorlys
vil blive tændt under denne handling. Når batteriet har opnået en
passende temperatur, vil det gule lys blive slukket, og opladeren vil
genoptageopladningsproceduren.
Kompatible oplader(e) vil ikke oplade en defekt batteripakke. Opladeren vil
angive defekt batteri ved at nægte atlyse.
BEMÆRK: Dette kan også betyde et problem medopladeren.
Hvis opladeren angiver et problem, tag opladeren og batteripakken med
hen til et autoriseret servicecenter for at blivekontrolleret.
Varm/kold pakkeforsinkelse
Når opladeren sporer et batteri, der er for varmt eller for koldt, starter
den automatisk en varm/kold pakkeforsinkelse og indstiller opladningen,
indtil batteriet har nået en passende temperatur. Opladeren skifter
derefter automatisk til pakkeopladningsfunktion. Denne funktion sikrer
maksimalbatterilevetid.
En kold batteripakke vil oplade med en langsommere hastighed end en
varm batteripakke. Batteripakken vil oplade ved den lavere hastighed
gennem hele opladningscyklussen og vil ikke vende tilbage til maksimal
opladningshastighed, selvom batterietvarmer.
DCB118 opladeren er udstyret med en intern blæser designet til at nedkøle
batteripakken. Blæseren tændes automatisk, når batteripakken trænger til
at blive afkølet. Brug aldrig opladeren, hvis blæseren ikke virker korrekt, eller

11
DANSK
hvis blæseråbningerne er blokerede. Tillad ikke at fremmedlegemer trænger
ind iopladeren.
Elektronisk beskyttelsessystem
XR Li-Ion værktøjerne er designet med et elektronisk beskyttelsessystem,
der vil beskytte batteriet imod overbelastning, overopvarmning eller
dybafladning.
Værktøjet vil automatisk slå fra, hvis det elektroniske beskyttelsessystem
aktiveres. Hvis dette sker, anbring li-ion batteriet på opladeren, indtil det er
heltopladet.
Vægmontering
Disse opladere er designet til montering på en væg, eller til at stå oprejst
på et bord eller en arbejdsflade. Hvis vægmontering anbring opladeren
inden for rækkevidde af en stikkontakt og på afstand af et hjørne eller andre
forhindringer, der kan hindre luftstrømmen. Brug bagsiden af opladeren
som skabelon for placering af monteringsskruerne på væggen. Monter
opladeren sikkert ved hjælp af gipsskruer (købes separat) mindst 25,4mm
langemed en skruehoveddiameter på 7–9mm, skrues ind i træ til en
optimal dybde, der efterlader ca. 5,5mm af skruen blotlagt. Ret hullerne på
bagsiden af opladeren ind efter de blotlagte skruer og skru dem helt ind
ihullerne.
Instruktioner om rengøring af opladeren
ADVARSEL: Risiko for chok. Tag stikket til opladeren ud af
kontakten før rengøring. Snavs og fedt kan fjernes fra det ydersiden
af opladeren med en klud eller en blød ikke-metallisk børste. Brug
ikke vand eller andre rengøringsmidler. Lad aldrig væske trænge ind i
værktøjet, og nedsænk aldrig nogen del af værktøjet i envæske.
Batteripakke
Vigtig sikkerhedsvejledning for alle batteripakker
Sørg for at oplyse katalognummer og spænding ved bestilling af
nyebatteripakker.
Batteripakken er ikke fuldt opladet ved levering. Læs nedenstående
sikkerhedsvejledning, før batteripakke og oplader tages i brug. Følg derefter
den beskrevneopladningsprocedure.
LÆS ALLE INSTRUKTIONER
• Oplad ikke eller brug batteriet i en eksplosionsfarlig atmosfære,
som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller
støv. Isætning eller udtagning af batteriet fra opladeren kan antænde støv
ellerdampe.
• Tving aldrig batteripakken ind i opladeren. Foretag ikke nogen
ændringer på batteripakken, så den kan passe ind i en ikke
kompatibel oplader, da batteripakken kan blive sprængt og kan
medførepersonskader.
• Oplad kun batteripakker i
DeWALT
opladere.
• Sprøjt IKKE på den eller nedsænk den i vand eller andrevæsker.
• Opbevar eller brug ikke værktøjet og batteripakken på steder, hvor
temperaturen falder til under 4˚C (som f.eks. skure udenfor eller
metalbygninger om vinteren) eller når eller overstiger 40˚C (som
f.eks. skure udenfor eller metalbygninger om sommeren).
• Brænd ikke batteripakken, selv hvis den er svært beskadiget eller
helt opslidt. Batteripakken kan eksplodere i åben ild. Der dannes giftige
dampe og stoffer ved forbrænding af lithium-ion-batteripakker.
• Hvis batteriets indhold kommer i kontakt med huden, skal området
omgående vaskes med mild sæbe og vand. Hvis batterivæske
kommer i øjnene, lad vand løbe over det åbne øje i 15 minutter, eller indtil
irritationen ophører. Hvis det er nødvendigt at søge lægehjælp, består
batterielektrolytten af en blanding af flydende organiske karbonater
oglithiumsalte.
• Indholdet af åbnede battericeller kan forårsage luftvejsirritation.
Sørg for frisk luft. Søg lægehjælp, hvis symptomernevedvarer.
ADVARSEL: Fare for forbrændinger. Batterivæske kan være brændbar,
hvis den udsættes for gnister eller åbenild.
ADVARSEL: Forsøg aldrig at åbne batteripakken. Hvis batteripakken
er revnet eller beskadiget, indsæt den ikke i opladeren. Undgå at mase,
tabe eller beskadige batteripakken. Anvend ikke en batteripakke
eller oplader, der har fået et hårdt slag, er blevet tabt, kørt over
eller blevet beskadiget på anden vis (f.eks. stukket med en nål, slået
med en hammer, trådt på). Det kan medføre elektriske chok eller
livsfarlige elektriske stød. Beskadigede batteripakker skal returneres til
forhandleren forgenanvendelse.
ADVARSEL: Brandfare. Opbevar eller bær aldrig batteripakker,
så metalgenstande kan komme i kontakt med udsatte
batteriklemmer. Anbring for eksempel ikke batteripakker i forklæder,
lommer, værktøjskasser, produktkasser, skuffer osv. med løse søm,
skruer, nøglerosv.
FORSIGTIG: Når det ikke er i brug, læg værktøjet på siden på
en stabil overflade, hvor det ikke vil vælte eller falde ned. Nogle
værktøjer med store batteripakker vil stå lodret på batteripakken, men
kan letvæltes.
Transport
ADVARSEL: Brandfare. Transport af batterier kan muligvis forårsage
brand, hvis batteripolerne uforvarende kommer i kontakt med ledende
materialer. Ved transport af batterier sørg for, at batteriets poler er
beskyttet og godt isoleret fra materialer, der kan komme i kontakt med
dem og forårsage enkortslutning.
BEMÆRK: Lithium-ion-batterier bør ikke lægges i indchecketbagage.
DeWALT
batterier opfylder alle gældende skibsfartsregler som foreskrevet
af industrien og juridiske standarder, som omfatter FN’s anbefalinger om
transport af farligt gods, den internationale lufttransportforening (IATA),
farligt gods regulativer, de internationale maritime farligt gods (IMDG)
regler og den europæiske konvention om international transport af farligt
gods ad landevejen (ADR). Litium-ion-celler og batterier er blevet testet i
henhold til afsnit 38,3 i FN´s anbefalinger om tests og kriterier for transport
af farligtgods.
I de fleste tilfælde vil afsendelsen af en
DeWALT
batteripakke være undtaget
fra at blive klassificeret som et fuldt reguleret klasse 9 farligt materiale.
Generelt vil det kun være forsendelser, der indeholder et litium-ion batteri
med en energivurdering på over 100 watt timer (wt), der skal sendes som
fuldt reguleret klasse 9. Alle litium-ion batterier har en watt time vurdering
markeret på pakningen. Desuden på grund af regulativers kompleksiteter,
anbefaler
DeWALT
, at man ikke sender litium-ion-batteripakker med luftfragt
uanset watt time vurdering. Forsendelser af værktøj med batterier (combo
sæt) kan som eneste undtagelse sendes med luftfragt, hvis batteripakkens
watt time vurdering ikke er højere end 100 watttimer.
Uanset om en forsendelse anses for at være undtaget eller fuldt reguleret,
er det speditørernes ansvar at rådføre sig med de seneste regler for
emballerings-, mærknings- ogdokumentationskrav.
Oplysningerne i dette afsnit i vejledningen er givet i god tro og menes
at være korrekte på det tidspunkt, hvor dokumentet blev oprettet. Men
der gives ingen garanti, udtrykt eller underforstået. Det er købers ansvar
at sikre, at vedkommendes aktiviteter er i overensstemmelse med de
gældenderegulativer.
Transport af FLEXVOLTTM batteri
DeWALT
FLEXVOLTTM batteri har to funktioner: Anvendelse ogtransport.
Anvendelsesfunktion: Når FLEXVOLTTM batteriet står alene eller er i et
DeWALT
18V produkt, vil den fungere som et 18V batteri. Når FLEXVOLTTM
batteriet er i et 54V eller et 108V (to 54V batterier) produkt, vil det fungere
som et 54V batteri.
Transportfunktion: Når dækslet er
fastgjort til FLEXVOLTTM batteriet, er
batteriet i transportfunktion. Behold dækslet
tilforsendelse.
Under transportfunktionen er cellestrenge elektrisk afbrudt inde i pakken,
og det resulterer i 3 batterier med en lavere watt time (Wh) ydelse i forhold
til 1 batteri med en højere watt timeydelse. Denne øgede mængde på

12
DANSK
3 batterier med den lavere watt timeydelse kan fritage pakken fra visse
forsendelsesforordninger, der er batterier med højere watttimer.
Eksempelvis kan transport Wh ydelsen Eksempel på mærkning af anvendelses- og
transportlabel
angive 3x36 Wh, hvilket betyder 3
batterier hver på 36 watt timer.
Anvendelses Wh ydelsen kan angive
108 watt timer (forudsat 1 batteri).
Anbefalet opbevaring
1. Det bedste opbevaringssted er køligt og tørt, hvor den ikke udsættes
for direkte sollys og ekstrem varme eller kulde. For optimal batteriydelse
og -liv skal du opbevare batteripakker ved stuetemperatur, når de ikke
er ibrug.
2. For langtids opbevaring anbefales det at opbevare en fuldt
opladet batteripakke et køligt, tørt sted uden for opladeren for
optimaleresultater.
BEMÆRK: Batteripakker bør ikke opbevares helt tømt for opladning.
Batteripakken skal genoplades førbrug.
Mærkater på oplader og batteripakke
Udover de piktogrammer, der anvendes i denne vejledning, kan mærkater
på opladeren og battteripakken vise de følgende piktogrammer:
Læs brugsvejledningen førbrug.
Se Tekniske data vedrørendeopladningstid.
Berør aldrig kontaktflader med strømførendegenstande.
Beskadigede batteripakker må ikkeoplades.
Må ikke udsættes for vand.
Defekte ledninger skal udskiftesomgående.
Oplad kun mellem 4 ˚C og 40 ˚C.
Kun til indendørsbrug.
Tag hensyn til miljøet ved bortskaffelse afbatteripakken.
Oplad kun
DeWALT
batteripakker med de specielle
DeWALT
opladere. Opladning af andre typer batteripakker end de
specielle
DeWALT
batterier med en
DeWALT
oplader, kan få
dem til at sprænges eller føre til andre farligesituationer.
Destruér ikkebatteripakken.
ANVENDELSE (uden transportdæksel). Eksempel: Wh ydelsen
angiver 108 Wh (1 batteri med 108 watt timer).
TRANSPORT (med indbygget transportdæksel). Eksempel: Wh
ydelsen angiver 3 x 36 Wh (3batterier på 36 watt timer).
Batteritype
DCS777 skal anvendes med batteripakker på 54volt.
Disse batteripakker kan bruges: DCB546, DCB547, DCB548. SeTekniske data
for flereinformationer.
Pakkeindhold
Pakkenindeholder:
1 Delvist samlet maskine
2 Unbrakonøgler (4mm og 6mm)
1 216mm TCT savklinge
1 Skruetvinge til materiale
2 Batteripakker (T2 model)
1 Oplader (T2 model)
2 Bundforlængelseshåndtag og installationsudstyr
1 Betjeningsvejledning
• Kontrollér for eventuelle skader på værktøjet, dele og tilbehør, der kan være
opstået undertransport.
• Tag dig tid til at læse denne vejledning omhyggeligt indenbetjeningen.
Piktogrammer på værktøjet
Følgende piktogrammer er vist på værktøjet:
Læs brugsvejledningen før brug.
Bær høreværn.
Brug øjeværn.
Hold hænderne væk fraklingen.
Hold hænder 100 mm fra begge sider afsavklingen.
Kig ikke direkte ind ilyskilden.
Bærepunkt.
Datakodeposition (Fig.B)
Datakoden32, der også inkluderer produktionsåret, er trykt påhuset.
2019 XX XX
Produktionsår
Beskrivelse (Fig.A–D)
ADVARSEL: Modificér aldrig elektrisk værktøj eller dele på det. Det kan
medføre materiale- ellerpersonskade.
1 Tænd/sluk-kontakt
2 Frigørelsesgreb til
spærremekanisme for
beskyttelsesskærm
3 Fastgjort øverste
beskyttelsesskærm
4 Udvendig flange
5 Klingebolt
6 Beskyttelsesskærm til klinge
nederst
7 Savklinge
8 Låsegreb til glidende
afskærmning
9 Fast bord
10 Savsnitsplade
11 Geringsarm
12 Geringslås
13 Roterende bord/geringsarm
14 Geringsskala
15 Glideanslag
16 Skruetvinge til materiale
17 Skinnelåsegreb
18 Smigholdegreb
19 Smigskala
20 Bænkmonteringshuller
21 Låsestift
22 Skinner
23 Savhoved
24 Unbrakonøgler (Fig. D)
25 Batteripakke
26 Udløserknap til batteripakke
27 Brændstofmålerknap
28 Spærrekontakt
29 Tilsidesættelsesknap til smigsnit
30 Støvudsugningsåbning

13
DANSK
31 Bundforlængelseshåndtag 32 Datokode
Tilsigtet anvendelse
Din batteridrevne, kompakte
DeWALT
geringssav er beregnet til professionel
skæring af træ, træprodukter og plastik. Når der bruges passende savklinger,
kan der også saves i aluminium. Den udfører let, præcis og sikker savning på
tværs, vinkel- og geringsskæring.
Denne enhed er konstrueret til brug med en nominel savklingediameter på
216mm medhårdmetalskær.
MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare
væsker ellergasser.
Disse geringssave er professionelleværktøjsmaskiner.
LAD IKKE børn komme i kontakt med værktøjet. Uerfarne brugere må ikke
anvende dette værktøj udenopsyn.
ADVARSEL! Anvend ikke maskinen til andre formål end detilsigtede.
• Dette produkt er ikke beregnet til anvendelse af personer (inklusive
børn) med fysisk, sensorisk eller psykisk funktionsnedsættelse; mangel
på erfaringer, viden eller færdigheder, medmindre de er under opsyn af
en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades
alene med detteprodukt.
SAMLING
ADVARSEL: For at mindske risikoen for alvorlige personskader,
skal maskinen slukkes og batteriet tages ud, inden der
foretages justeringer eller tilbehør eller udstyr af- eller
påmonteres. Start ved et uheld kan medføreskader.
ADVARSEL: Anvend kun
DeWALT
batteripakker ogopladere.
Udpakning
Motoren og beskyttelsesskærmene er allerede monteret påbasen.
Montering af bundforlængelseshåndtagene (Fig. V)
ADVARSEL: Bundforlængelseshåndtagene skal monteres på
begge sider af savens bund, indensavenbruges.
1. Find hullerne over håndindsnittene på siden afbunden.
2. Monter bundforlængelseshåndtagene31 ved hjælp af 2 skruer46 og
2 møtrikker47, der medfølger, som vist i FigurV.
3. Stram sikkert med unbrakonøglen, der fulgte med dinsav.
4. Sørg for, at forlængelsen er sikker, ved at trække i den for at bekræfte, at
der ikke er nogen bevægelse.
5. Gentag trin 1 til 4 på den andenside.
Isætning og udtagning af batteripakke fra værktøjet
(Fig. A–C)
BEMÆRK: Kontrollér om din batteripakke25 er heltopladet.
Sådan installeres batteripakken i værktøjet
1. Batteripakken25 skal udrettes ift. skinnerne inde i værktøjets håndtag
(Fig. A).
2. Skub det ind i håndtaget, indtil batteripakken sidder godt fast i
værktøjet og sørg for at du hører, at den klikker påplads.
Sådan fjernes batteripakken fra værktøjet
1. Tryk på udløserknap26 og træk batteripakken ud af
værktøjetshåndtag.
2. Isæt batteripakken i opladeren som beskrevet i opladerafsnittet i
dennevejledning.
Batteripakker med indikator (Fig. C)
Nogle
DeWALT
batteripakker har en indikator, som består af tre grønne LED
lamper, der angiver niveauet for den resterende opladning ibatteripakken.
Indikatoren aktiveres ved at trykke på og holde indikatorknappen27 nede.
En kombination af de tre grønne LED lamper vil lyse og angive niveauet
for den resterende opladning. Når niveauet for opladning i batteriet
ligger under den brugbare grænse, lyser indikatoren ikke, og batteriet
skalgenoplades.
BEMÆRK: Indikatoren indikerer blot den resterende opladning i
batteripakken. Den angiver ikke værktøjets funktionalitet og varierer
afhængigt af produktkomponenter, temperatur ogslutbrugeranvendelse.
Montering på arbejdsbænk (Fig.B)
1. Der findes huller20 i alle fire fødder til montering på en arbejdsbænk.
Bolte med en diameter på 8mm og en længde på 80mm anbefales.
Montér altid din sav, så den sidder godt fast, så bevægelse undgås.
For at gøre transporten lettere kan værktøjet monteres på et stykke
krydsfinér på 12,5mm eller tykkere, som derefter kan fastgøres
på dit arbejdsunderlag eller kan flyttes til andre arbejdspladser og
igenfastgøres.
2. Når du monterer din sav på et stykke krydsfinér, skal du sørge for at
monteringsskruerne ikke stikker ud på undersiden af træstykket.
Krydsfinéren skal hvile fladt på arbejdsunderlaget. Saven må kun
fastspændes på de fastspændingssteder, hvor monteringsskruehullerne
befinder sig, på arbejdsoverfladerne. En fastspænding på andre steder
vil kollidere med den korrekte betjening afsaven.
3. For at hindre binding og unøjagtigheder, skal man sikre, at
monteringsoverfladen ikke er vindskæv eller på anden måde
ujævn. Hvis saven vipper på overfladen, skal der anbringes et tyndt
stykke materiale under den ene savfod, indtil saven sidder godt fast
påmonteringsoverfladen.
Transport af saven (Fig. A, B)
ADVARSEL: For at reducere risikoen for alvorlig personskade
skal du ALTID låse skinnelåsegrebet, geringslåsen, smigholdegrebet,
låsestiften og anslagets låseknapper, før saven transporteres. Brug
aldrig beskyttelsesskærme til transport eller tilløft.
For komfortabel transport af geringssaven er der anbragt
bundforlængelseshåndtag31 nederst påsaven.
• Tag batteriet ud, inden saventransporteres.
• Saven transporteres ved at sænke hovedet og trykke låsestift21ned.
• Lås skinnelåsegrebet med savhovedet i den forreste position, lås
geringsarmen i den fulde venstre geringsvinkel, skub anslaget15 helt
ind og lås anslagslåseknapperne8, og lås derefter smiglåsegrebet18
med savhovedet i vertikal position for at gøre værktøjet så kompakt
sommuligt.
• Brug altid bundforlængelseshåndtagene31 til at bæresaven.
Ændring eller montering af en ny savklinge
(Fig.A,D, E)
ADVARSEL:Du nedsætter risikoen for personskade ved at bære
arbejdshandsker, når du arbejder medsavklingen.
ADVARSEL: For at reducere risikoen for kvæstelser, skal
enheden slukkes, og maskinen frakobles strømforsyningen
inden på- eller afmontering af tilbehør, justering eller ændring
af indstillinger eller udførelse af reparationer. Kontrollér
at udløserkontakten er på position OFF. En utilsigtet start kan
forårsagekvæstelser.
• Lås aldrig spindlen, når strømmen er tilsluttet til klingen eller
underfriløb.
• Skær ikke lette legeringer og jernholdigt metal (indeholdende
jern eller stål) eller murværk eller støbte cementprodukter med
dennegeringsav.
Fjernelse af klingen
1. Fjern batteriet frasaven.
2. Indsæt 6mm unbrakonøglen24 på den anden side af savklingeakslen,
og hold den fast (Fig.D).
3. Anvend den anden unbrakonøgle som vist på Fig. D
somspindellåseanordning.

14
DANSK
4. Løsn savklingebolten5 ved at dreje den med uret. Fjern
savklingebolten og den udvendige flange4.
5. Tryk på frigørelsesgrebet2 til spærremekanismen for den nederste
beskyttelsesskærm, hæv den nederste beskyttelsesskærm til
savklingen6 og fjern savklingen7.
Installation af klinge
1. Fjern batteriet fra saven.
2. Montér den nye savklinge på ansatsen, som befinder sig på den
indvendige flange33. Sørg for at tænderne på den nederste kant af
savklingen pejer mod anslaget (væk fra operatøren).
3. Sæt den udvendige flange4 på igen, og vær sikker på at
styretapperne34 går korrekt i indgreb, én på hver side afmotorakslen.
4. Spænd savklingebolt5 fast ved at dreje den mod uret, mens du holder
unbrakonøglen på 6mm24 isat med den anden hand (Fig.D).
ADVARSEL!Vær opmærksom på, at savklingen kun kan udskiftes på
den beskrevne måde. Brug kun de savklinger, der er specificerede under
Tekniske data; Cat. no.: DT4320foreslås.
JUSTERINGER
ADVARSEL: For at mindske risikoen for alvorlige personskader,
skal maskinen slukkes og batteriet tages ud, inden der
foretages justeringer eller tilbehør eller udstyr af- eller
påmonteres. En utilsigtet start kan forårsagekvæstelser.
Din geringssav blev nøjagtigt justeret på fabrikken. Hvis det bliver
nødvendigt at foretage en justering igen pga. forsendelse og håndtering
eller af andre årsager, skal følgende trin udføres for at justere din sav. Når de
først er foretaget, bør disse justeringer forblivenøjagtige.
Justering af skinnerne til konstant skæredybde
(Fig.A,B,F,G)
Savklingen skal køre med en konstant skæredybde langs hele bordets
længde og må ikke røre ved det faste bord bagved udskæringen eller
forsiden af den roterende arm. For at opnå dette skal skinnerne være helt
parallelle med bordet, når savhovedet er trykket heltind.
1. Tryk på frigørelsesgrebet2 til spærremekanismen for den nedre
beskyttelsesskærm (Fig.A).
2. Tryk savhovedet helt hen til den bageste position og mål højden fra det
roterende bord13 til bunden af den udvendige flange4 (Fig.F).
3. Drej savhovedets skinnelåsegreb17 (Fig.B).
4. Idet du holder savhovedet helt i bund, skal du trække hovedet til enden
af detsbevægelsesområde.
5. Mål igen højden, som angives i FigurF. Begge værdier bør
væreidentiske.
6. Hvis en justering er nødvendig, skal følgende (Fig.G) udføres:
a. Løsn låsemøtrik37 i beslaget38, og justér skrue39 som påkrævet;
udfør dette i småtrin.
b. Spænd låsemøtrikken37fast.
ADVARSEL: Kontrollér altid, at klingen ikke kommer i berøring med
bordet på bagved notgangen eller på forsiden af den roterende
arm ved 90° vertikale og 45° skråsnitpositioner. Tænd ikke før du har
kontrolleretdette!
Justering af anslaget (Fig.H)
Drej anslagets låseknap8 mod uret for at løsne den. Flyt anslaget15 til en
position, hvor det ikke kommer i berøring med klingen, og spænd derefter
anslagets låseknap ved at dreje den meduret.
ADVARSEL: Styrerillerne kan blive fyldt med savstøv. Brug en pind eller
luft under lavt tryk til at rengørestyrerillerne.
Kontrol og justering af klingen ift. anslaget
(Fig.A, B, I, J)
1. Slæk geringslåsen12.
2. Anbring din tommelfinger på geringsarmen11 og tryk på
geringslåsen12 for at løsne det roterende bord/geringsarmen13.
3. Drej geringsarmen, indtil låsen fastholder den i 0°geringspositionen.
4. Træk hovedet ned og lås det i denne position vha. låsestiften21
Fig.B.
5. Kontrollér at de to 0° markeringer38 på geringsskalaen14 netop
ersynlige.
6. Anbring en vinkelmåler40 (Fig. J) mod den venstre side af anslaget15
og mod klingen7.
ADVARSEL: Berør ikke savklingens spidser medvinkelmåleren.
7. Hvis en justering er nødvendig, skal følgende udføres:
a. Løsn skruerne39 (Fig. I) og flyt skalaen/geringsarmenheden til
venstre eller højre, indtil klingen er på 90° ift. anslaget, som blev
fastlagt med vinkelmåleren (Fig.J).
b. Spænd skruerne39 fastigen.
Kontrol og justering af klingen ift. bordet (Fig.K–M)
1. Løsn vinkellåsegrebet18 (Fig.L).
2. Tryk savhovedet mod højre for at sikre, at det er helt lodret, og spænd
vinkellåsegrebetfast.
3. Anbring en vinkelmåler40 på bordet og op imod klingen7 (Fig.K).
ADVARSEL: Berør ikke savklingens spidser medvinkelmåleren.
4. Hvis en justering er nødvendig, skal følgende udføres:
a. Løsn vinkellåsegrebet18 og skru indstillingsskruen for den lodrette
position41 ind eller ud, indtil klingen er på 90° ift. bordet, som det
blev målt medvinkelmåleren.
b. Hvis vinkelmarkøren42 ikke viser nul på vinkel
skalaen19, skal skalaens låseskruer43 løsnes og skalaen om
nødvendigtforskydes.
Kontrol og justering af hældningsvinklen
(Fig.A,L,M)
Vinkeltilsidesættelsen gør det muligt, at maks. hældningsvinkel kan indstilles
til 45° eller 48° efterbehov.
-Venstre = 45°
-Højre = 48°
1. Kontrollér at tilsidesættelsesknappen29 (Fig. L) befinder sig i den
venstreposition.
2. Løsn vinkellåsegrebet18 og bevæg savhovedet tilvenstre.
3. Dette er 45°vinkelpositionen.
4. Hvis en justering er nødvendig, skal stopskruen44 om nødvendigt
skrues ind eller ud, indtil markøren42 viser 45°.
Før brugen
• Installér bundforlængerne på begge sider af savens bund. Se afsnittet
Montering afbundforlængerne.
• Kontrollér det beskyttende bæltedæksel for skade og den korrekte
funktion af den nedersteafskærmning.
• Sørg for at bruge savsnitpladen. Betjen ikke maskinen, hvis
savsnitkærven er bredere end 12mm.
• Installér den passende savklinge. Anvend ikke meget slidte klinger.
Værktøjets maksimale rotation må ikke overstigesavklingens.
• Kontrollér at alle låseknapper og -greb erfastspændte.
• Brug personligt værnemiddel og slut saven til en eksternstøvopsamler.
• Selv om denne sav kan skære træ og mange ikke jernholdige materialer,
henviser disse driftsinstruktioner kun til skæring af træ. De samme
retningslinjer gælder for de øvrige materialer. Skær ikke jernholdige
(jern og stål) materialer, støbt cement eller murværk med denne sav!
• Undgå at skære meget småstykker.
• Fastgørarbejdsemnet.

15
DANSK
• Tillad klingen at skære frit. Overbelast denikke.
• Lad motoren opnå fuldt omdrejningstal, inden skæringenpåbegyndes.
DRIFT
Brugervejledning
ADVARSEL: Overhold altid sikkerhedsinstruktionerne og de
gældenderegler.
ADVARSEL: For at mindske risikoen for alvorlige personskader,
skal du slukke for værktøjet og tage batteriet ud, før du
foretager justeringer eller fjerner/installerer tilbehør. En
utilsigtet start kan forårsagekvæstelser.
Kontrollér at maskinen er placeret, så den passer til din ergonomi med
hensyn til bordhøjde og stabilitet.Ved placeringen af maskinen skal
brugeren være opmærksom på, at der er mulighed for et godt overblik
og der er tilstrækkelig plads omkring maskinen til bearbejdning af
arbejdsemner udenbegrænsninger.
For at reducere vibrationseffekter, skal det kontrolleres, at
omgivelsestemperaturen ikke er for lav, at maskine og tilbehør er i
upåklagelig tilstand, og at arbejdsemnets størrelse passer til dennemaskine.
Til- og frakobling (Fig. A)
Spærrekontakten28, som findes på til-/frakoblingskontakten1 skal vippes
for at kunne tænde forsaven.
1. Vip spærrekontakten28 for at kunne starte saven, og tryk på til-/
frakoblingskontakten1.
2. Slip kontakten for at stoppeværktøjet. Spærrekontakten aktiveres
automatiskigen.
Anvendelse af XPS LED arbejdslyssystem (Fig.A,B, N)
BEMÆRK: Geringssaven skal have batteriet isat, for at XPS LED-arbejdslyset
kanfungere.
XPS LED arbejdslyssystemet aktiveres ved trykke på udløseren eller trykke på
XPS-knappen øverst på savens kabinet.
Sådan skærer du langs en forhåndenværende blyantstreg på et stykke træ:
1. Tryk driftshåndtaget ned med XPS-lyset tændt for at kunne placere
savklingen7 tæt mod træet. Klingens skygge viser sig påtræet.
2. Ret blyantstregen ind efter hjørnet på klingens skygge. Det kan være
nødvendigt at justere gerings- eller hældningsvinklerne til nøjagtigt at
matcheblyantstregen.
Din sav er udstyret med en batterifejlfunktion. XPS arbejdslyset begynder
at blinke, når batteriet er tæt ved at være afladet, eller når batteriet er
for varmt. Oplad batteriet før du fortsætter med skæreopgaverne. Se
Opladning af et batteri mhp. instruktioner om opladning afbatterier.
Krops- og håndposition (Fig. O)
Korrekt placering af din krop og hænder under arbejdet med geringssaven,
vil gøre det lettere at skære mere nøjagtigt og meresikkert.
ADVARSEL:
• Anbring aldrig dine hænder tæt vedskæreområdet.
• Anbring ikke dine hænder tættere end på end 100mm fraklingen.
• Hold arbejdsemnet tæt imod bordet og anslaget under skæring.
Hold dine hænder i denne position, indtil kontakten er blevet
udløst, og klingen helt erstoppet.
• Test altid først med slukket maskine (uden strøm), inden du udfører
snittet , så du an kontrollere klingenssti.
• Kryds ikke dinehænder.
• Hold begge fødder solidt plantet på jorden og forbliv ordentligt
ibalance.
• Når du bevæger savarmen til venstre og højre, skal du følge den
bevægelse og stå lidt til siden forsavklingen.
Grundsavsnit
Lige lodret snit (Fig.A,N)
BEMÆRK: Brug 216mm savklinger med 30mm spændehuller for at
opnå de ønskedeskærekapacitater.
1. Slæk på geringslåsen12 og hæv den derefter den ensmule.
2. Sæt geringslåsen12 på 0° positionen, og fastgørgeringslåsen.
3. Anbring det træ, der skal skæres, imod anslaget15.
4. Tag fat i driftshåndtaget og tryk frigørelsesgreb til spærremekanisme
for beskyttelsesskærmen2 ned for at udløse beskyttelsesskærmen. Kør
savhovedet heltud.
5. Drej spærrekontakten28, og tryk på tænd/sluk-kontakten1 for at
startemotoren.
6. Tryk hovedet ned så klingen kan skære gennem træet og komme ind i
plastik-savsnitpladen10.
7. Når savhovedet er helt nede, skal det trækkes langsomt for at
afslutteskæringen.
8. Efter afslutningen af snittet, skal kontakten slippes, og vent, indtil
savklingen står helt stille, inden du lader hovedet vende tilbage til dens
øverstehvilestilling.
ADVARSEL:
• Den nederste beskyttelsesskærm til klingen er kontrueret til at lukke
hurtigt , når håndtaget2 slippes. Hvis den ikke lukker inden for
1 sekund, skal saven serviceres af et godkendt
DeWALT
værksted.
Udførelse af et glidende snit (Fig.A,B,O)
1. Drej skinnelåsegrebet17 for at løsnedet.
2. Skub savhovedet23 ned, træk låsestiften21 ud og lad saven hæve til
dens højesteposition.
3. Anbring det træ, der skal skæres imod den glidende afskærmning15
og fastgør den med en materialeholder16.
4. Sænk savhovedet og træk den til enden på densvandring.
5. Tryk på beskyttelsesskærmens udløsergreb2 for at udløse
beskyttelsesskærmen. Drej spærrekontakten28, og tryk på tænd/sluk-
kontakten1 for at startemotoren.
6. Tryk hovedet helt ned for at tillade klingen at skære gennem træet og
skub hovedet tilbage for at fuldføresnittet.
7. Efter afslutningen af snittet, skal kontakten slippes, og vent, indtil
savklingen står helt stille, inden du lader hovedet vende tilbage til dens
øverstehvilestilling.
ADVARSEL: Husk at låse savhovedet i den bageste position, når de
glidende snit erafsluttede.
Lodret geringsskæring (Fig.A,P)
1. Tryk på geringslåsen12. Flyt armen til venstre eller højre hen på den
ønskedevinkel.
2. Geringslåsen går automatisk i indgreb ved 0°, 15°, 22,5°, 31,62°, 45°
og 50° såvel til venstre som til højre. Hvis der ønskes en vinkel mellem
disse værdier, skal hovedet holdes ordentligt fast ved dette punkt og
geringslåsen låsesfast.
3. Sørg altid for at geringslåsegrebet er korrekt låst førskæring.
4. Fortsæt som ved den lige lodretteskæring.
ADVARSEL: Ved geringskæring af enden af et stykke træ
med en lille afskæring, skal træet placeres således, at afskæringen
sker på den side af klingen, der har den største vinkel ift. anslaget,
som f.eks.:
• venstre gering, skæring til højre
• højre gering, skæring til venstre
Skrå skæringer (Fig.L,Q)
Skrå vinkler kan indstilles fra 0° til 48° til venstre. Der kan skæres skrå
vinkler op til 45° med geringsarmen indstillet mellem nul og maks. 45°
geringsposition til højre ellervenstre.

16
DANSK
1. Løsn smigholdegrebet18 ved at trække det ud og derefter ned, og
indstil smigen somønsket.
2. Indstil tilsidesættelsesgrebet29 omønsket.
3. Hold hovedet fast og lad det ikkefalde.
4. Spænd vinkellåsegrebet18fast.
5. Fortsæt som ved den lige lodretteskæring.
Snitkvalitet
Glatheden af alle snit er afhængigt af adskillige variabler, som f.eks. det
materiale der skæres. Hvis du ønsker meget glatte snit til kantprofiler og
andet præcisionsarbejde, vil en skarp (60-tandet hårdtmetal) klinge og en
langsommere, jævn snithastighed frembringe de ønskederesultater.
ADVARSEL: Kontrollér at materialet ikke kryber under skæring;
fastspænd det godt på plads. Lad altid klingen komme til et fuldt stop,
før armen hæves. Hvis der stadig er små træsplinter, som stikker ud af
enden på arbejdsemnet, skal der anbringes et stykke afdækningstape
på træet, hvor snittet skal være. Sav gennem tapen og fjern
omhyggeligt tapen, når skæringen erafsluttet.
Fastspænding af arbejdsemnet (Fig.R)
ADVARSEL: Et arbejdsemne, der er fastspændt, afbalanceret og
sikkert før et snit, kan komme ud af balance, efter snittet er afsluttet. En
last ude af balance kan vippe saven eller det, saven er fastgjort til, som
fx et bord eller en arbejdsbænk. Ved udførelse af et snit, der kan komme
ud af balance, understøt arbejdsemnet korrekt og kontrollér, at saven
er fastboltet til en stabil overflade. Det kan resultere ipersonskade.
ADVARSEL: Fastspændingsfoden skal forblive fastspændt
over savfundamentet, hver gang holder anvendes. Fastspænd
altid arbejdsemnet til savfundamentet – ikke til andre dele af
arbejdsområdet. Kontrollér at fastspændingsfoden ikke er fastspændt
på hjørnet afsavfundamentet.
FORSIGTIG: Anvend altid en arbejdsklemme til at opretholde
kontrollen og nedsætte risikoen for personskade og ødelæggelse
afarbejdsemnet.
For at opnå det bedste resultater skal der anvendes en materialeholder16,
som er blevet konstrueret til anvendelse med dinsav.
Sådan monteres holderen
1. Indsæt den i hullet bag ved anslaget. Holderen16 skal vende imod
geringssavens bagside. Kontrollér at rillen på holderstangen er helt
indsat i geringssavens fundament. Hvis rillen er synlig, er holderen ikke
sikkertfastgjort.
2. Drej holderen 180º imod geringssavensforside.
3. Løsn knappen for at justere holderen op eller ned, og anvend derefter
finjusteringsknappen til at fastgørearbejdsemnet.
BEMÆRK: Anbring holderen på højre side af fundamentet under
vinkelskæring. TEST ALTID FØRST MED SLUKKET MASKINE UDEN
STRØM, INDEN DU UDFØRER SKÆRINGER, SÅ DU KAN KONTROLLERE
KLINGENS STI. HOLDEREN SKAL FASTGØRES SÅLEDES, AT DEN IKKE HAR
INDFLYDELSE PÅ SAVENS ELLER BESKYTTELSESSKÆRMENESFUNKTIONER.
Dobbeltgering (Fig.S, T)
Denne skæring er en kombination af et gerings- og vinkelsnit. Det er denne
type skæring, der bruges til at lave rammer eller kasser med skrånende sider
som den, der vises i FigurS ogT.
ADVARSEL: Hvis skærevinklen varierer fra snit til snit, skal det
kontrolleres at vinkellåsegrebet og geringslåseknappen er spændt
korrekt. De skal spændes fast, efter der er foretaget ændringer af vinkler
ellergering.
• Efterfølgende skema kan hjælpe dig med at vælge de korrekte vinkel-
og geringsindstillinger til gængsedobbeltgeringssnit.
• For at kunne anvende skemaet skal du vælge den ønskede vinkel "A"
(Fig.T) til dit projekt og finde denne vinkel på den passende kurve i
oversigten. Fra dette punkt skal du følge linjen lige nedad på tegningen
for at finde den korrekte hældningsvinkel og lige tværs over for at finde
den korrektegeringsvinkel.
Indstil denne geringsvinkel på saven
Vinkel på kassens side (vinkel "A")
Indstil denne hældningsvinkel på saven
1. Indstil din sav til de foreskrevne vinkler og foretag et parprøvesnit.
2. Øv dig i at sætte de skårne stykkersammen.
Eksempel: For at lave en 4-sidet kasse med 25º udvendige vinkler
(vinkel "A") (Fig.T) skal den øverste højre kurve anvendes. Find 25°
på kurveskalaen. Følg den vandrette skæringslinje til en af siderne
for at finde geringsvinkelindstillingen på saven (23°). Følg på same
måde den lodrette skæringslinje opad eller nedad for at finde
hældningsvinkelindstillingen på saven (40°). Foretag altid prøvesnit på
nogle stykker affaldstræ
for at kontrollere indstillingerne påsaven.
ADVARSEL: Overskrid aldrig dobbeltgeringsgrænserne på 45° vinkel
med 45° gering til venstre ellerhøjre.
Støvopsamling (Fig.A, U)
ADVARSEL: For at mindske risikoen for alvorlige personskader,
skal du slukke for værktøjet og tage batteripakken ud, før
du foretager justeringer eller fjerner/installerer tilbehør. En
utilsigtet start kan forårsagekvæstelser.
ADVARSEL: Visse støvtyper såsom ege- eller bøgestøv er
kræftfremkaldende, især i forbindelse med tilsætningsstoffer
tiltræbehandling.
• Brug altidstøvudsugning.
• Sørg for god udluftning afarbejdsområdet.
• Det anbefales at bære et passendeåndedrætsværn.
FORSIGTIG: Arbejd aldrig med denne sav, undtagen støvposen
eller
DeWALT
støvopsamler er på plads. Træstøv kan skabe fare
forvejrtrækning.
FORSIGTIG: Kontrollér og rengør støvposen, hver gang den er
blevetbrugt.
ADVARSEL: Når du saver i aluminium, skal du fjerne støvposen eller
frakoble støvudsugeren for at undgå risikoen forbrand.
Din geringssav har en indbygget støvåbning30, som giver mulighed for
forbindelse til enten en støvpose (33mm dyser) eller direkte fastgørelse til
DeWALT
AirLock(DWV9000-XJ)45.
Overhold de relevante bestemmelser i dit land for de materialer, der
skalbearbejdes.
Sådan fastgøres støvposen
1. Tilpas en støvpose til støvåbningen30.
8SIDET KASSE
FIRKANTET KASSE
6SIDET KASSE

17
DANSK
Sådan tømmes støvposen
1. Fjern støvposen fra saven, og ryst eller tryk forsigtigt på støvposen for at
tømmeden.
2. Fastgør igen støvposen påstøvåbningen.
Du vil måske bemærke, at ikke alt støv kommer fri af posen. Dette vil
ikke påvirke skæreydelsen, men vil reducere effektiviteten af savens
støvopsamling. Hvis du vil gendanne effektiviteten for din savs
støvopsamling, skal du trykke på fjederen inde i støvposen, når du tømmer
den og banke den på siden af skraldespanden ellerstøvbeholderen.
Ekstern støvudsuger
Ved støvsugning af tørt støv, der er særligt sundhedsskadeligt eller
kræftfremkaldende, skal der anvendes en speciel støvsuger af klasseM.
Tilslutning til en AirLock-kompatibel støvudsuger (Fig.U)
Støvåbningen30 på din geringssav er kompatibel med D
e
WALT AirLock
forbindelsessysstemet. AirLock giver mulighed for en hurtig, sikker
tilslutning mellem støvopsamlerslangen oggeringssaven.
1. Kontrollér, at kraven på AirLock-konnektoren45 står i ulåst position. Ret
kærvene på kraven og luftslusekonnektoren ind som vist for ulåste og
låstepositioner.
2. Skub AirLock stikforbindelsen på støvåbningen30.
3. Drej kraven til den låsteposition.
NOTE: Kuglelejerne inde i kraven låses ind i kærven og fastgør
tilslutningen. Geringssaven er nu sluttet korrekt tilstøvopsamleren.
VEDLIGEHOLDELSE
Dit
DeWALT
el-værktøj er konstrueret til at fungere i lang tid med minimal
vedligeholdelse. Vedvarende tilfredsstillende funktion er afhængig af, om
værktøjet plejes korrekt og rengøresregelmæssigt.
ADVARSEL: For at mindske risikoen for alvorlige personskader,
skal maskinen slukkes og batteriet tages ud, inden der
foretages justeringer eller tilbehør eller udstyr af- eller
påmonteres. En utilsigtet start kan forårsagekvæstelser.
ADVARSEL: Hvis savklingen er slidt, skal denudskiftes.
Smøring
Dit el-værktøj skal ikke smøresyderligere.
Rengørin
Kontrollér omhyggeligt savklingens øverste beskyttelsesskærm, den
bevægelige nedre beskyttelsesskærm såvel som støvopsamlingsrøret for at
være sikker på, at de fungerer korrekt. Sørg for at spåner, støv eller partikler
fra arbejdsemnet ikke kan føre til blokering af en affunktionerne.
I tilfælde af at fragmenter fra arbejdsemnet sidder fast mellem savklingen
og beskyttelsesskærme, skal maskinen frakobles strømforsyningen og
de instruktioner, der findes i afsnittet Ændring eller montering af en ny
savklinge følges. Fjern de fastklemte dele og genmontérsavklingen.
ADVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft,
lige så snart der samler sig snavs i og omkring luftaftrækket. Bær
godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af
denneprocedure.
ADVARSEL: Brug aldrig opløsningsmidler eller andre kraftige
kemikalier til at rengøre værktøjets ikkemetalliske dele. Disse kemikalier
kan svække de materialer, der anvendes i disse dele. Brug en klud, der
kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i
værktøjet, og nedsænk aldrig dele af værktøjet i envæske.
ADVARSEL: For at reducere risikoen for kvæstelser skal
bordpladen rengøresregelmæssigt.
ADVARSEL: For at reducere risikoen for kvæstelser skal
støvopsamlingssystemet rengøresregelmæssigt.
Valgfrit tilbehør
ADVARSEL: Eftersom andet tilbehør, end det, der tilbydes af
DeWALT
, ikke er afprøvet med dette produkt, kan det være farligt at
bruge sådant tilbehør med dette værktøj. For at reducere risikoen
for kvæstelser, må dette produkt kun anvendes med tilbehør, som
anbefales af
DeWALT
.
Type savklinger til rådighed (anbefalede klinger)
Klingetype Klingedimensioner
(diameter x boring x antal
tænder)
Brug
Serie DT4310 40 216x30x24 Normal brug, afkortning og lige skæring i
træ og plastik
Serie DT4286 40 216x30x80 TCG til aluminum
Serie DT4320 60 216x30x48 ATB til finskæring af kunstigt træ
og naturtræ
Serie DT4350 60 216x30x60 TCG til ekstra finskæring af kunstigt træ
og naturtræ
DT99568-QZ 216x30x24 24T Flexvolt klinge til generelle formål,
snitning og tværsnitning
DT99569-QZ 216x30x36 36T Flexvolt klinge til finsnitning
DT99570-QZ 216x30x60 60T Flexvolt klinge til ultrafin snitning
Ret henvendelse til din forhandler vedr. yderligere oplysninger mhp. det
passendetilbehør.
Miljøbeskyttelse
Separate Sammlung. Produkte und Batterien, die mit diesem
Symbol gekennzeichnet sind, dürfen nicht im normalen Hausmüll
entsorgtwerden.
Produkte und Batterien enthalten Materialien, die
zurückgewonnen oder recycelt werden können, um den Bedarf an
Rohstoffen zu reduzieren. Bitte recyceln Sie elektrische Produkte und
Batterien gemäß den lokalen Bestimmungen. Weitere Informationen
erhalten Sie unter www.2helpU.com.
Genopladelig batteripakke
Dette batteri har en lang levetid, men skal udskiftes, når det ikke afgiver
tilstrækkelig effekt ved opgaver, der før var lette at udføre. Ved afslutningen
af batteriets rimelige levetid bortskaffes det på en miljøsikker måde:
• Sørg for, at batteripakken er helt afladet og tag den derpå ud
afværktøjet.
• Litium-ion-celler er genanvendelige. Tag dem med til din forhandler
eller til den lokale genbrugsplads. De indsamlede batteripakker vil blive
genanvendt eller korrektbortskaffet.

18
DEUTSCH
Deutsch (übersetzt von den originalanweisungen)
KABELLOSE, KOMPAKTE GEHRUNGSSÄGE
DCS777
HerzlichenGlückwunsch!
Sie haben sich für ein Gerät von
DeWALT
entschieden. Langjährige
Erfahrung, sorgfältige Produktentwicklung und Innovation machen
DeWALT
zu einem zuverlässigen Partner für professionelle Anwender
vonElektrowerkzeugen.
Technische Daten
DCS777
Spannung VGS 54
Typ 2
XPS Ja
Abgabeleistung W1750
Sägeblattdurchmesser mm 216
Sägeblattbohrung mm 30
Max. Messerdrehzahl U/min 6300
Gehre (max. Positionen) links und rechts 50°
Gehrung (max. Positionen) links 48°
Doppelgehrungsschnitte Neigung 45°
Gehrung 45°
Leistungsfähigkeit
Querschnitt 90° mm 60 x 270
Gehrung 45° mm 60 x 190
Gehrung 50° mm 60 x 170
Neigung 45° mm 48 x 270
Neigung 48° mm 45 x 270
Gesamtabmessungen mm 460 x 560 x 430
Gewicht kg 15,0
Lärmwerte und/oder Vibrationswerte (Triax-Vektorsumme) gemäß EN62841:
LPA (Emissions-Schalldruckpegel) dB(A) 90
LWA (Schallleistungspegel) dB(A) 105
K (Unsicherheit für den angegebenen
Schallpegel)
dB(A) 3
Der in diesem Informationsblatt angegebene Vibrations- und/oder
Lärmwert wurde gemäß einem standardisierten Test laut EN62841 gemessen
und Kann für einen Vergleich zwischen zwei Geräten verwendet werden. Er
kann zu einer vorläufigen Einschätzung der Exposition verwendetwerden.
WARNUNG: Der angegebene Vibrations- und/oder Lärmwert bezieht
sich auf die Hauptanwendung des Gerätes. Wenn das Gerät jedoch für
andere Anwendungen, mit anderem Zubehör oder schlecht gewartet
eingesetzt wird, kann der Vibrations- und/oder Lärmwert verschieden
sein. Dies kann den Expositionsgrad über die Gesamtbetriebszeit
erheblicherhöhen.
Eine Schätzung der Vibrations- und/oder Lärmbelastung sollte auch
berücksichtigen, wie oft das Gerät ausgeschaltet wird oder über welche
Zeit es zwar läuft, aber nicht wirklich in Betrieb ist. Dies kann die
Exposition über die Gesamtbetriebszeit erheblichmindern.
Identifizieren Sie zusätzliche Sicherheitsmaßnahmen, um den Bediener
vor den Vibrations- und/oder Lärmauswirkungen zu schützen, wie:
Pflege des Werkzeugs und Zubehörs, Hände warm halten (wichtig in
Bezug auf Vibrationsauswirkungen), Organisation von Arbeitsmustern.
EG-Konformitätserklärung
Maschinenrichylinie
Kabellose, kompakte Gehrungssäge
DCS777
DeWALT
erklärt hiermit, dass diese unter Technische Daten beschriebenen
Produkte die folgenden Vorschriften erfüllen:
2006/42/EG, EN62841-1:2015 +AC:2015; EN62841-3-9:2015 +AC:2016
+A11:2017.
Diese Produkte erfüllen auch die Anforderungen von Richtlinie 2014/30/
EU und 2011/65/EU. Für weitere Informationen wenden Sie sich bitte an
DeWALT
unter der folgenden Adresse oder schauen Sie auf der Rückseite
dieser Betriebsanleitungnach.
Der Unterzeichnete ist verantwortlich für die Zusammenstellung des
technischen Dossiers und gibt diese Erklärung im Namen von
DeWALT
ab.
Markus Rompel
Vizepräsident of Engineering, PTE-Europa
DeWALT
, Richard-Klinger-Straße 11
D-65510 Idstein, Deutschland
20.09.2019
WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die
Bedienungsanleitunglesen.
Definitionen: Sicherheitsrichtlinien
Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte
lesen Sie das Handbuch und achten Sie auf dieseSymbole.
GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation
hin, die, sofern nicht vermieden, zu tödlichen oder schweren
Verletzungenführt.
WARNUNG: Weist auf eine möglicherweise gefährliche Situation
hin, die, sofern nicht vermieden, zu tödlichen oder schweren
Verletzungen führenkann.
VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin,
die, sofern nicht vermieden, u. U. zu leichten oder mittelschweren
Verletzungen führenkann.
HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen
zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden
führenkann.
Weist auf ein Stromschlagrisikohin.
Weist auf eine Brandgefahrhin.
Allgemeine Sicherheitswarnhinweise für
Elektrowerkzeuge
WARNUNG: Beachten Sie alle Sicherheitshinweise,
Anweisungen, Darstellungen und Daten, die Sie mit dem
Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht
beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren
Verletzungenkommen.
BEWAHREN SIE ALLE WARNHINWEISE UND ANWEISUNGEN
ZUM SPÄTEREN NACHSCHLAGEN AUF
