DHP 10125-M User manual

DOREL HOME PRODUCTS
DOREL HOME PRODUCTSDOREL HOME PRODUCTS
DOREL HOME PRODUCTS
IM STATUS:
Issued by:
fouad.koud[email protected]
APPROVED
December-23-11

STOP
DO NOT RETURN PRODUCT TO THE
STORE
Individual stores do not stock parts.
If a part is missin or dama ed, call our
toll-free customer service line. We will
ladly ship your replacement parts FREE
of char e.
Need Parts or Assistance? 1-800-267-1739
www.dhpfurniture.com
For prompt, reliable service; please have your assembly
manual ready.
5417096
B34541709603-10125-M
Date of Purchase
___ / ___ / ___
Lot Number
_________
or access our website
Wei ht Limits:
225 Lbs
102 K s
SILVER TWIN \ TWIN BUNK BED-KT
WARNING
· WARNING FOR YOUNG CHILDREN - This product contains small components, please ensure that they are kept away from small children. Children
under the a e of 6, small infants and babies must not sleep on this bunk bed for safety reasons. To prevent injury and dama e to this unit,
PROHIBIT jumpin on it.
· This product is desi ned for home use and not intended for commercial use.
· Recommended # of people needed for assembly 2 (however it is always better to have an extra hand.) Estimated assembly time is 2 hour.
· THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE
225 lbs.
102 k s.
0 29986 54171 0

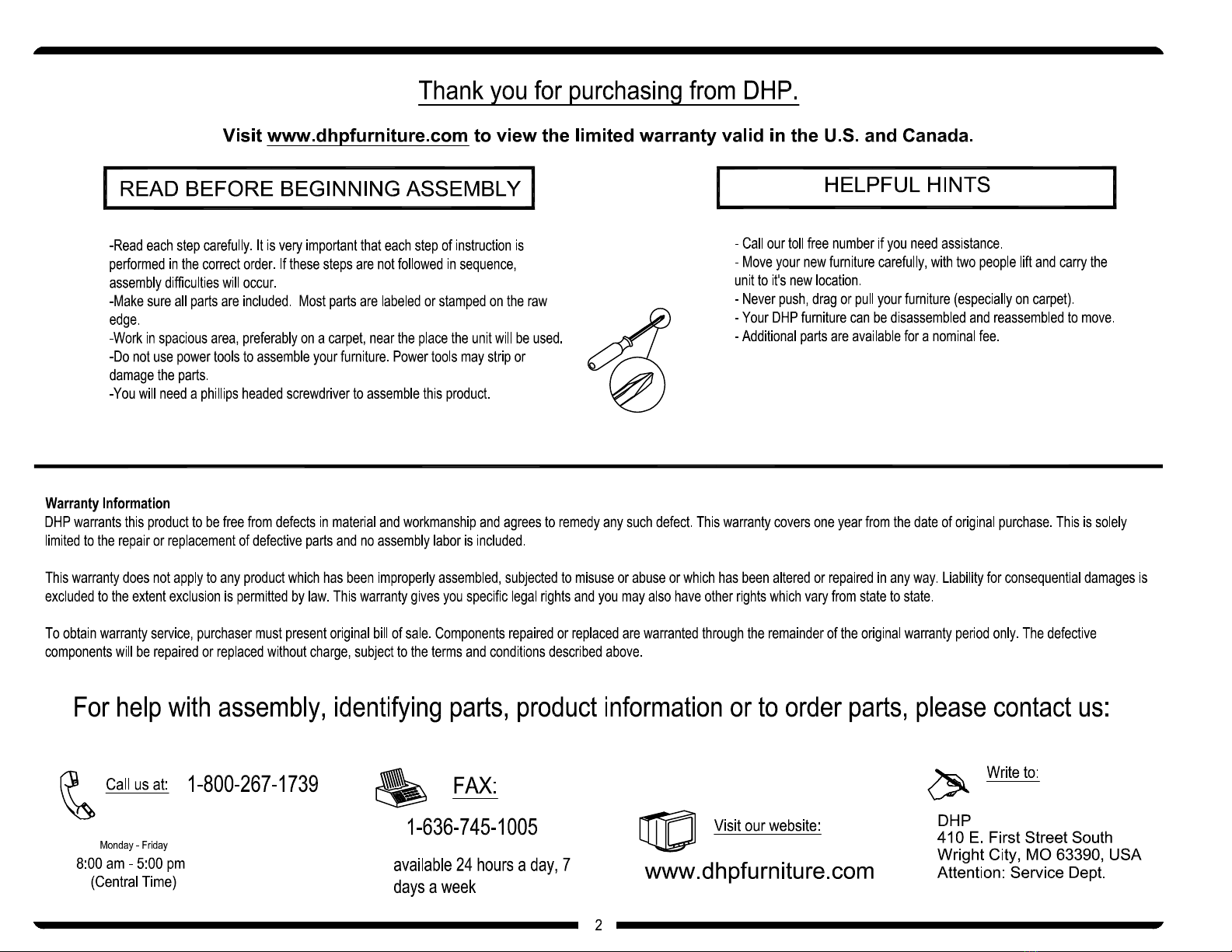

3 /15
PARTS
B34541709603
LEG POST 1
T912080
QTY: 1 LEG POST 2
T912090
QTY: 2
UPPER SIDE RAIL
T912130
QTY: 1 LADDER SIDE RAIL
T912140
QTY: 1
LOWER SIDE RAIL
T912160
QTY: 2
1 HOLE
1 AGUJERO 4 HOLES
4 AGUJEROS
0 HOLES
0 AGUJEROS
LEG POST 3
T912100
QTY: 1
A
G
B
C
EF
A
B
E
F
H
IJ
C
I
J
J
H
G
NOTE: PARTS , & HAVE PROTECTIVE END CAPS PRE-INSTALLED
ABC
REAR GUARD RAIL
T912110
QTY: 1
FRONT GUARD RAIL
T912120
QTY: 1
END GUARD RAIL
T912150
QTY: 4

4 /15
PARTS
LADDER
T912180
QTY: 1
KL
M
N
O
SLATS SPACERS
T391650
QTY: 42
PLASTIC PLUG
T391660
QTY: 88
R
L
M
M
O
NOTE: PART HAS PROTECTIVE END CAPS PRE-INSTALLED
L
B34541709603
SLATS
T912170
QTY: 44
POST LINKS
T912190
QTY: 4
POST RAILS
T912200
QTY: 2 K
K
N

5 /15
PARTS
HEX KEY
4mm
T290110
QTY: 1
B34541709603
5
4
123

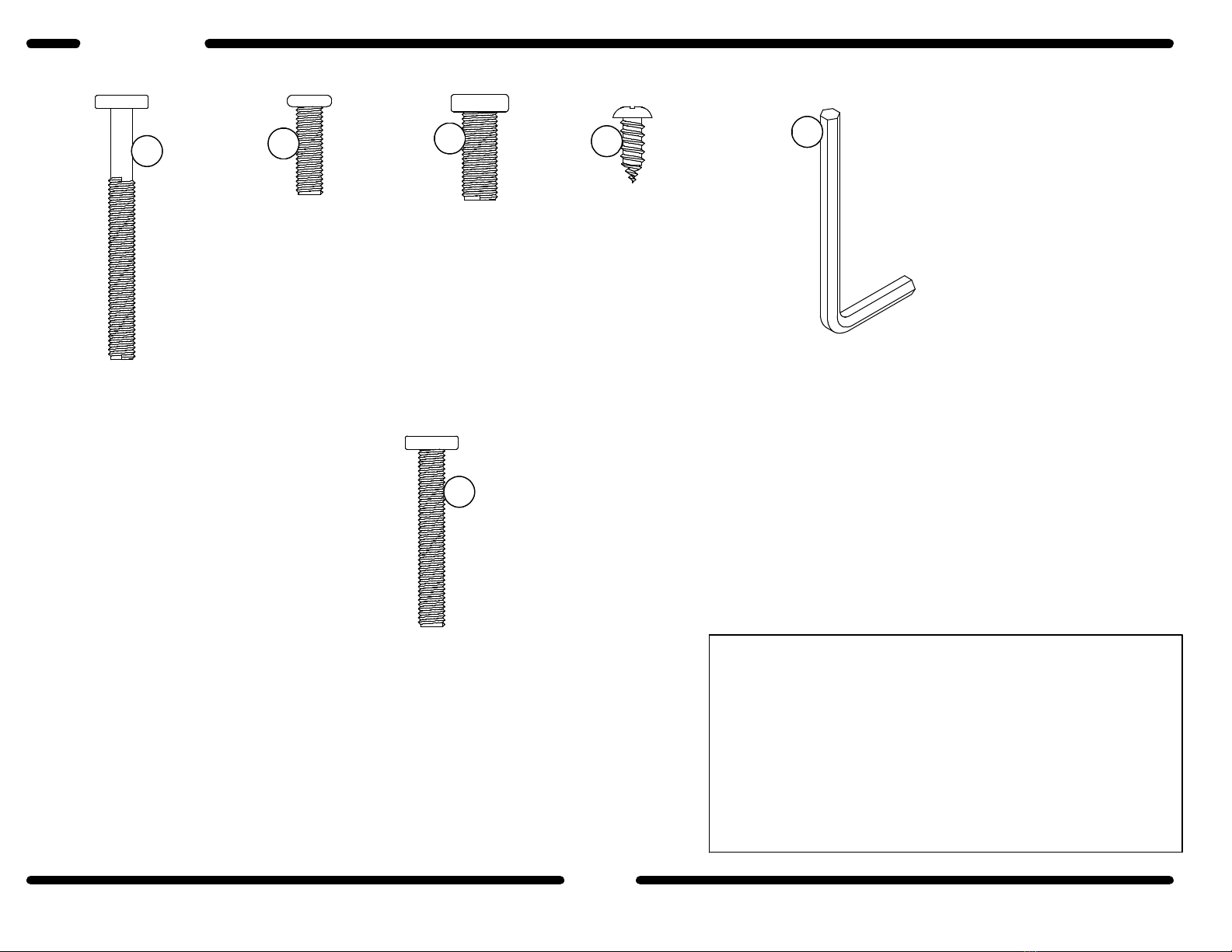

ARDWARE NOTE:
Please do not completely ti hten any screws until the
entire assembly is complete. Once assembly is
complete, please be sure ti hten all hardware.
NOTA : Favor de no apretar completamente los
tornillos hasta que el ensamble haya sido completado.
Una vez que haya terminado el ensamblado ase úrese
de apretar bien todas las partes.
BOLT
1/4"-20 x 2 3/8"
T126600
QTY: 3
BOLT
1/4"-20 x 5/8"
T127270
QTY: 22
BOLT
5/16" x 3/4"
T128190
QTY: 16
SCREW
ST 4.2 x 10 mm
T114640
QTY: 16
BOLT
1/4"-20 x 1 5/8"
T125700
QTY: 2
6

6 /15
PARTS
r FOLLOW THE INFORMATION ON THE WARNINGS APPEARING ON THE UPPER BUNK END STRUCTURE AND ON THE CARTON.
r DO NOT REMOVE WARNING LABEL FROM BED
r THE MATTRESS PLATFORM IS DESIGNED TO SUPPORT A MATTRESS WITHOUT THE NEED FOR A POSTURE BOARD OR BOXSPRING.
r ALWAYS USE THE RECOMMENDED SIZE MATTRESS OR MATTRESS SUPPORT, OR BOTH, TO HELP PREVENT THE LIKELIHOOD OF ENTRAPMENT OR FALLS.
r TO PREVENT INJURY, DHP RECOMMENDS ONE TWIN SIZE MATTRESS AND ONE FULL SIZE MATTRESS TO BE USED.
r USE ONLY A TWIN MATTRESS WHICH IS 74"-75" LONG AND 37 1/2"-38 1/2" WIDE ON UPPER BUNK AND A TWIN MATTRESS WHICH IS 74"-75" LONG AND 37 1/2"-38 1/2" WIDE ON LOWER
BUNK.
r ENSURE THICKNESS OF MATTRESS AND FOUNDATION COMBINED IS GREATER THAN 4" AND THAT IT DOES NOT EXCEED 6".
r SURFACE OF MATTRESS MUST BE AT LEAST 5" (127MM) BELOW THE UPPER EDGE OF GUARDRAILS.
r DO NOT ALLOW CHILDREN UNDER 6 YEARS OF AGE TO USE THE UPPER BUNK.
r PERIODICALLY CHECK AND ENSURE THAT THE GUARDRAIL, LADDER AND OTHER COMPONENTS ARE IN THEIR PROPER POSITION, FREE FROM DAMAGE, AND THAT ALL CONNECTORS
ARE TIGHT.
r DO NOT ALLOW HORSEPLAY ON OR UNDER THE BED AND PROHIBIT JUMPING ON THE BED.
r ALWAYS USE THE LADDER FOR ENTERING AND LEAVING THE UPPER BUNK. IF THE BUNK BED WILL BE PLACED NEXT TO THE WALL, THE GUARDRAIL THAT RUNS THE FULL LENGTH OF
THE BED SHOULD BE PLACED AGAINST THE WALL TO PREVENT ENTRAPMENT BETWEEN THE BED AND WALL.
r PROHIBIT MORE THAN ONE PERSON ON UPPER BUNK.
r DO NOT USE SUBSTITUTE PARTS. CONTACT DHP FOR REPLACEMENT PARTS.
r USE OF A NIGHT LIGHT MAY PROVIDE ADDED SAFETY PRECAUTION FOR A CHILD USING THE UPPER BUNK.
r ALWAYS USE GUARDRAILS ON BOTH LONG SIDES OF THE UPPER BUNK. IF THE BUNK BED WILL BE PLACED NEXT TO THE WALL, THE GUARDRAIL THAT RUNS THE FULL LENGTH OF THE
BED SHOULD BE PLACED AGAINST THE WALL TO PREVENT ENTRAPMENT BETWEEN THE BED AND WALL.
r THE USE OF WATER OR SLEEP FLOTATION MATTRESSES IS PROHIBITED.
r STRANGULATION HAZARD- NEVER ATTACH OR HANG ITEMS TO ANY PART OF THE BUNK BED THAT ARE NOT DESIGNED FOR USE WITH THE BED; FOR EXAMPLE, BUT NOT LIMITED TO,
HOOKS, BELTS AND JUMP ROPES.
r KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.
B34541709603

7 /15
WARNING LABEL
Attach the POST LINKS (M) to the POST RAILS (O) with the SCREWS (4). Attach the POST RAILS (O) to the LEG POSTS (A
and B) with the SCREWS (4) as shown. Attach the END GUARD RAILS (I) to the LEG POSTS (A and B) with the BOLTS (2)
as shown.
Repeat this procedure for assemblin the other side, by attachin LEG POSTS (C and B) to POST LINKS (M) and END GUARD
RAILS (I).
1
Hardware
Required
B34541709603
x16 x16
4
M
M
M
A
B
I
I
I4
4
2
2
2
O
O
A
NOTE: Warning label on the post (O)
must be at the same side of the bolt
holes on the post (A).

8 /15

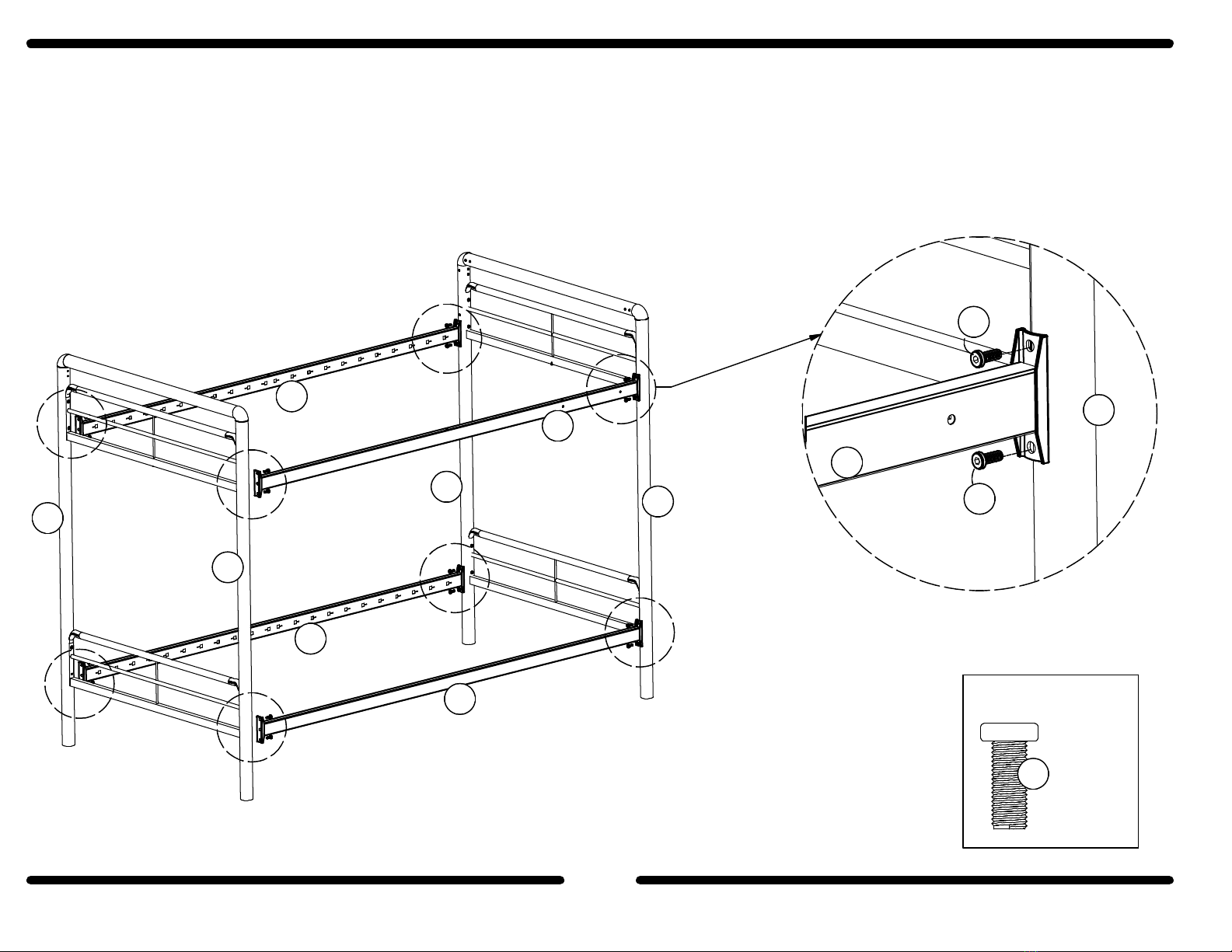

2Attach the SIDE RAILS (G, H & J) to the LEG POSTS (A, B & C) with the BOLTS (3) as shown below.
Hardware Required
x16
B34541709603
3
C
3
3
H
G
H
C
B
B
A
J
J

9 /15
3Attach the GUARD RAILS (E & F) to the LEG POSTS (A & B) with the BOLTS (2) as shown in detail (1). Attach the GUARD
RAILS (E & F) to the SIDE RAILS (G & H) with the BOLTS (1) as shown in detail (2).
Hardware Required
x6
B34541709603
x3
1
2
E
F
A
B
BC
F
H
B
2
2
1
2
2
2
2
2
DETAIL (1)
DETAIL (2)
E
H
G

DETAIL 1
DETAIL 2
10 /15
4Carefully attach the SLATS (K) to the UPPER SIDE RAILS (G & H). Lock the SLATS (K) into place with 44 PLASTIC PLUGS (R), as
shown in detail (1).
Repeat this procedure for the lower bed as shown in detail (2).
B34541709603
H
J
J
G
J
KK
K
K
R
R
R
R
K
K
K

DETAIL 2
DETAIL 1
11 /15
5
For the upper bed, attach 19 SLAT SPACERS (R) between SLATS (K) as shown in DETAIL (1). Repeat the same procedure for
the lower bed.
Attach the LADDER (L) to the LADDER SIDE RAIL (H) with the BOLTS (6) as shown in DETAIL (2).
Hardware Required
x 2
B34541709603
L
H
L
6C
K
K
N
N
6

12 /15
ALTO
NO REGRESE ESTE PRODUCTO A LA TIENDA
Si faltan partes o las partes están dañadas llame ratis al servicio al cliente. Con usto mandamos las partes. Sin car o al uno.
Las tiendas no tienen partes.
ALTO
Necesitas partes o Asistencia? o visitar la pá ina de internet
www.dhpfurniture.com
Para servicio más rápido y confiable por favor ten a este manual listo.
Fecha de la compra ___ / ___ / ___ Número De Lote _________
ADVERTENCIA
· ADVERTENCIA PARA LOS NIÑOS JÓVENES - Este producto contiene componentes pequeños. Ase úrese por favor de
mantenerlos fuera del alcance de niños pequeños. Los niños menores de 6 años, los niños pequeños y los bebés no deben
dormir en esta litera por razones de se uridad. Para prevenir lesiones y daño a esta unidad, PROHÍBA el saltar en ella.
· Este producto se diseña para el uso casero y no se piensa para el uso comercial
· # Recomendado de personas que se necesitan para el ensamblado 2 (sin embar o es siempre mejor tener una mano
adicional.) El tiempo de ensamble estimado es 2 horas.
· ESTE MANUAL DE INSTRUCCIÓN CONTIENE INFORMACIÓN IMPORTANTE DE SEGURIDAD. LEA Y GUARDE POR FAVOR
PARA FUTURA REFERENCIA.
Limites Del Peso: 225 lbs\ 102 k s
5417096
B34541709603
PÁGINA 03
A) POSTE DE LA PIERNA 1 -T912080- QTY: 1
B) POSTE DE LA PIERNA 2 -T912090- QTY: 2
C) POSTE DE LA PIERNA 3 -T912100- QTY: 1
E) CARRIL DE PROTECTOR POSTERIOR - T912110- QTY: 1
F) CARRIL DE PROTECTOR DELANTERO - T912120- QTY: 1
G) CARRIL LATERAL SUPERIOR -T912130- QTY: 1
H) CARRIL LATERAL DE LA ESCALERA -T912140- QTY: 1
I) CARRIL PROTECTOR DEL EXTREMO - T912150- QTY: 4
J) CARRIL LATERAL INFERIOR -T912160- QTY: 2
PÁGINA 04
K) LISTONES - T912170- QTY: 44
L) ESCALERA -T912180- QTY: 1
M) ACOPLAMIENTOS DEL POSTE - T912190- QTY: 4
N) ESPACIADOR DEL LISTÓN - T391650- QTY: 42
O) CARRILES DEL POSTE - T912200- QTY: 2
R) ENCHUFE DE PLÁSTICO - T391660 - QTY:88

13 /15
PÁGINA 06
* SIGA LA INFORMACIÓN SOBRE LAS ADVERTENCIAS QUE APARECEN EN LA ESTRUCTURA SUPERIOR DEL EXTREMO DE LA LITERA Y EN EL CARTÓN.
* NO QUITE LA ETIQUETA DE ADVERTENCIA DE LA CAMA
* LA PLATAFORMA DEL COLCHÓN ESTÁ DISEÑADA PARA SOPORTAR UN COLCHÓN SIN LA NECESIDAD DE UN TABLERO DE POSTURA O DE UN
BOXSPRING.
* UTILICE SIEMPRE EL COLCHÓN DEL TAMAÑO RECOMENDADO, EL SOPORTE DEL COLCHÓN RECOMENDADO, O AMBOS, PARA AYUDAR A PREVENIR LA
PROBABILIDAD DE QUEDAR ATRAPADO O DE CAÍDAS.
* PARA PREVENIR LESIÓN, DHP RECOMIENDA QUE SE UTILICE UN COLCHÓN DE TAMAÑO INDIVIDUAL Y UN COLCHÓN DE TAMAÑO MATRIMONIAL.
* UTILICE SOLAMENTE UN COLCHÓN INDIVIDUAL QUE SEA 74"-75"DE LARGO Y 37 ½"-38 1/2" DE ANCHO EN LA CAMA SUPERIOR Y UN COLCHÓN
INDIVIDUALQUE SEA 74"-75" DE LARGO Y 37 ½"-38 1/2" DE ANCHO EN LA CAMA INFERIOR.
* ASEGURE EL GRUESO DEL COLCHÓN Y LA FUNDACIÓN COMBINADA ES MAYOR DE 4" Y QUE NO EXCEDE DE 6".
* LA SUPERFICIE DEL COLCHÓN DEBE SER POR LO MENOS EL 5"(127M M) DEBAJO DEL BORDE SUPERIOR DE LAS BARANDILLAS.
* NO PERMITA QUE LOS NIÑOS MENORES DE 6 AÑOS DE EDAD UTILICEN LA CAMA SUPERIOR.
* COMPRUEBE Y ASEGÚRESE PERIÓDICAMENTE DE QUE LA BARANDILLA, LA ESCALERA Y OTROS COMPONENTES ESTÉN EN SU POSICIÓN APROPIADA,
LIBRE DE DAÑO, Y DE QUE TODOS LOS CONECTADORES ESTÉN APRETADOS.
* NO PERMITA JUGAR EN O DEBAJO DE LA CAMA Y PROHÍBA SALTAR EN LA CAMA.
* UTILICE SIEMPRE LA ESCALERA PARA ENTRAR Y BAJAR DE LA CAMA SUPERIOR. SI LA LITERA ES COLOCADA AL LADO DE LA PARED, LA BARANDILLA
QUE
FUNCIONA LA LONGITUD COMPLETA DE LA CAMA SE DEBE COLOCAR CONTRA LA PARED PARA PREVENIR QUEDAR ATRAPADO ENTRE LA CAMA Y LA
PARED
* PROHÍBA A MÁS DE UNA PERSONA EN LA CAMA SUPERIOR.
* NO UTILICE PIEZAS SUBSTITUTAS. ENTRE EN CONTACTO CON DHP PARA LAS PIEZAS DE REEMPLAZO.
* El USO DE UNA LUZ DE NOCHE PUEDE PROPORCIONAR LA MEDIDA DE SEGURIDAD AGREGADA PARA UN NIÑO QUE USA LA CAMA SUPERIOR.
* UTILICE SIEMPRE LAS BARANDILLAS EN AMBOS LADOS LARGOS DE LA CAMA SUPERIOR. SI LA LITERA ES COLOCADA AL LADO DE LA PARED, LA
BARANDILLA QUE FUNCIONA LA LONGITUD COMPLETA DE LA CAMA SE DEBE COLOCAR CONTRA LA PARED PARA PREVENIR QUEDAR ATRAPADO ENTRE
LA CAMA Y LA PARED.
* SE PROHÍBE EL USO DE COLCHONES DE AGUA O DE FLOTACIÓN DEL SUEÑO.
* PELIGRO DE ESTRANGULACIÓN - NUNCA ATE O CUELGUE ARTÍCULOS A NINGUNA PARTE DE LA LITERA QUE NO HAYAN SIDO DISEÑADOS PARA EL
USO CON LA CAMA; POR EJEMPLO, PERO NO LIMITADO A, GANCHOS, CORREAS Y CUERDAS DE SALTAR.
* GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.
B34541709603
NOTA : Favor de no apretar completamente los
tornillos hasta que el ensamble haya sido completado.
Una vez que haya terminado el ensamblado ase úrese
de apretar bien todas las partes.
PÁGINA 05
1) PERNO 1/4"-20 x 2 3/8" - T126600- QTY: 3
2) PERNO 1/4"-20 x 3/4" - T127270- QTY: 22
3) PERNO 5/16" x 3/4" - T128190- QTY: 16
4) TORNILLO ST 4.2 X 10 mm - T114640- QTY: 16
5) LLAVE DE TUERCA HEXAGONAL 4mm - T290110 - QTY: 1
6) PERNO 1/4"-20 x 1 3/8"- T125700- QTY: 2

14 /15
PÁGINA 07
Una los ACOPLAMIENTOS del POSTE (M) a los CARRILES del POSTE (O) con los TORNILLOS (4). Ate los CARRILES del POSTE (O) a los
POSTES de la PIERNA (A Y B) con los TORNILLOS (4) como se muestra. Una los CARRILES de PROTECTOR del EXTREMO (I) a los POSTES
de la PIERNA (A Y B) con los PERNOS (2) como se muestra.
Repita este procedimiento para montar el otro lado, atando los POSTES de la PIERNA (C Y B) a los ACOPLAMIENTOS del POSTE (M) y a los
CARRILES PROTECTORES del EXTREMO (I).
PÁGINA 08
Ate los CARRILES LATERALES (G, H & J) a los POSTES de la PIERNA (A, B & C) con los PERNOS (3) como se muestra abajo.
PÁGINA 09
Ate los CARRILES de PROTECTOR (E Y F) a los POSTES de la PIERNA (A Y B) con los PERNOS (2) se ún las indicaciones del detalle (1). Ate
los CARRILES de PROTECTOR (E Y F) a los CARRILES LATERALES (G Y H) con los PERNOS (1) se ún las indicaciones del detalle (2).
PÁGINA 10
Una cuidadosamente los LISTONES (Q Y K) a los CARRILES LATERALES SUPERIORES (G Y H), usando dos LISTONES (Q) en los extremos de
los CARRILES LATERALES SUPERIORES (G Y H), y usando 18 LISTONES (K) entre ellos. Coloque los LISTONES (Q Y K) en su lu ar con 44
ENCHUFES PLÁSTICOS (R), se ún las indicaciones del detalle (1). Repita este procedimiento para la cama inferior como se muestra en el
detalle (2).
PÁGINA 11
Para la cama superior, ate 19 ESPACIADORES del LISTÓN (R) entre los LISTONES (Q Y K) se ún las indicaciones del DETALLE (1). Repita el
mismo procedimiento para la cama inferior. Ensamble la ESCALERA (L) al CARRIL LATERAL de la ESCALERA (H) con los PERNOS (6) se ún
las indicaciones del DETALLE (2).
Precaución! Esta unidad se piensa para el uso solamente con los límites de los productos y del peso máximo indicados. El
uso con otros productos o productos más pesados que los pesos máximos indicados puede dar lu ar a la inestabilidad que causa
lesión posible.
Llame nuestro peaje número libre para cualquier ayuda que usted deba necesitar o visitar nuestro Web site:
1-800-267-1739 www.dhpfurniture.com
Limpie el producto con su pulimento preferido de los muebles y un paño suave. NO UTILICE los productos químicos ásperos o los
limpiadores abrasivos.
Mueva sus muebles nuevos cuidadosamente con dos personas. Levante y lleve la unidad. Nunca empuje o arrastre la unidad.
No permita que los niños suban o que jue uen en la unidad. La falta de conformarse podía dar lu ar a lesión severa.
¡Eso es él! Usted ha acabado el montar de su silla.
B34541709603
