DHP 5458096 User manual

STOP
DO NOT RETURN PRODUCT TO THE
STORE
Individual stores do not stock parts.
If a part is missin or dama ed, call our
toll-free customer service line. We will
ladly ship your replacement parts FREE
of char e.
Need Parts or Assistance? 1-800-267-1739
www.dhpfurniture.com
For prompt, reliable service; please have your assembly
manual ready.
Date of Purchase
___ / ___ / ___
Lot Number
_________
or access our website
WARNING
• WARNING FOR YOUNG CHILDREN - This product contains small components, please ensure that they are kept away from small children.Children under the a e of 6,
small infants and babies must not sleep on this bed for safety reasons. To prevent injury and dama e to this unit, PROHIBIT jumpin on it.
• Recommended # of people needed for assembly 2 (however it is always better to have an extra hand.) Estimated assembly time is 1.5 hour.
• THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE
545809
B34545809600-10125-M
Wei ht Limits:
225 Lbs
102 K s
SILVER JUNIOR LOFT BED
0 29986 54581 7

3 /15
PARTS
LEG POST 1
T907170
QTY: 1 LEG POST 2
T907180
QTY: 1
FRONT GUARD RAIL
T905390
QTY: 1
REAR GUARD RAIL
T905380
QTY: 1
UPPER SIDE RAIL
T905400
QTY: 1
LADDER SIDE RAIL
T905410
QTY: 1
END GUARD RAIL
T905420
QTY: 2
LOWER SIDE RAIL
T907210
QTY: 1
1 HOLE
1 AGUJERO 4 HOLES
4 AGUJEROS
LEG POST 3
T907190
QTY: 1
A
G
BC
EF
B
E
F
H
I
J
C
B34545809600
NOTE: PARTS: A, B , C & D HAVE PROTECTIVE END CAPS PRE-INSTALLED
G
A
I
J
H
I
LEG POST 4
T907240
QTY: 1
D
D

4 /15
PARTS
POST LINKS
T905460
QTY: 4
SLATS
T905440
QTY: 18
POST RAILS
T905470
QTY: 2
LADDER
T907220
QTY: 1
K
L
M
N
O
SLATS SPACERS
T391650
QTY: 19
PLASTIC PLUG
T391660
QTY: 44 END SLATS
T905480
QTY: 2
Q
M
M
NO
NOTE: PART HAS PROTECTIVE END CAPS PRE-INSTALLEDL
L
SIDE RAILS
T907200
QTY: 2
RQ
B34545809600
Q
H
O
K
T
T
T

5 /15
PARTS
HEX KEY
4mm
T290110
QTY: 1
HEX KEY
5mm
T290120
QTY: 1
NUT
1/4"
T154150
QTY: 2
WRENCH
T129010
QTY: 1
5
4
1
23 6
7
8
HARDWARE NOTE:
Please do not completely ti hten any screws until the
entire assembly is complete. Once assembly is
complete, please be sure ti hten all hardware.
NOTA : Favor de no apretar completamente los
tornillos hasta que el ensamble haya sido completado.
Una vez que haya terminado el ensamblado ase úrese
de apretar bien todas las partes.
BOLT
1/4"-20 x 2 3/8"
T126600
QTY: 2
BOLT
1/4"-20 x 3/4"
T127050
QTY: 26
BOLT
5/16" x 3/4"
T128190
QTY: 8
SCREW
ST 4.2 x 10mm
T114640
QTY: 16
B34545809600
9
BOLT
1/4"-20 X 2 9/16"
T125160
QTY: 3

6 /15
PARTS
r FOLLOW THE INFORMATION ON THE WARNINGS APPEARING ON THE BUNK BED END STRUCTURE AND ON THE CARTON.
r DO NOT REMOVE WARNING LABEL FROM BED
r THE MATTRESS PLATFORM IS DESIGNED TO SUPPORT A MATTRESS WITHOUT THE NEED FOR A POSTURE BOARD OR BOXSPRING.
r ALWAYS USE THE RECOMMENDED SIZE MATTRESS OR MATTRESS SUPPORT, OR BOTH, TO HELP PREVENT THE LIKELIHOOD OF ENTRAPMENT OR FALLS.
r TO PREVENT INJURY, DHP RECOMMENDS ONE TWIN SIZE MATTRESS AND ONE FULL SIZE MATTRESS TO BE USED.
r USE ONLY A TWIN MATTRESS WHICH IS 74"-75" LONG AND 37 1/2"-38 1/2" WIDE ON THE LOFT BED .
r ENSURE THICKNESS OF MATTRESS AND FOUNDATION COMBINED IS GREATER THAN 4" AND THAT IT DOES NOT EXCEED 6".
r SURFACE OF MATTRESS MUST BE AT LEAST 5" (127MM) BELOW THE UPPER EDGE OF GUARDRAILS.
r DO NOT ALLOW CHILDREN UNDER 6 YEARS OF AGE TO USE THE UPPER BUNK.
r PERIODICALLY CHECK AND ENSURE THAT THE GUARDRAIL, LADDER AND OTHER COMPONENTS ARE IN THEIR PROPER POSITION, FREE FROM DAMAGE, AND THAT ALL CONNECTORS
ARE TIGHT.
r DO NOT ALLOW HORSEPLAY ON OR UNDER THE BED AND PROHIBIT JUMPING ON THE BED.
r ALWAYS USE THE LADDER FOR ENTERING AND LEAVING THE UPPER BUNK. IF THE BUNK BED WILL BE PLACED NEXT TO THE WALL, THE GUARDRAIL THAT RUNS THE FULL LENGTH OF
THE BED SHOULD BE PLACED AGAINST THE WALL TO PREVENT ENTRAPMENT BETWEEN THE BED AND WALL.
r PROHIBIT MORE THAN ONE PERSON ON UPPER BUNK.
r DO NOT USE SUBSTITUTE PARTS. CONTACT DHP FOR REPLACEMENT PARTS.
r USE OF A NIGHT LIGHT MAY PROVIDE ADDED SAFETY PRECAUTION FOR A CHILD USING THE UPPER BUNK.
r ALWAYS USE GUARDRAILS ON BOTH LONG SIDES OF THE UPPER BUNK. IF THE BUNK BED WILL BE PLACED NEXT TO THE WALL, THE GUARDRAIL THAT RUNS THE FULL LENGTH OF THE
BED SHOULD BE PLACED AGAINST THE WALL TO PREVENT ENTRAPMENT BETWEEN THE BED AND WALL.
r THE USE OF WATER OR SLEEP FLOTATION MATTRESSES IS PROHIBITED.
r STRANGULATION HAZARD- NEVER ATTACH OR HANG ITEMS TO ANY PART OF THE BUNK BED THAT ARE NOT DESIGNED FOR USE WITH THE BED; FOR EXAMPLE, BUT NOT LIMITED TO,
HOOKS, BELTS AND JUMP ROPES.
r KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.
B34545809600

DETAIL 2
DETAIL 1
7 /15

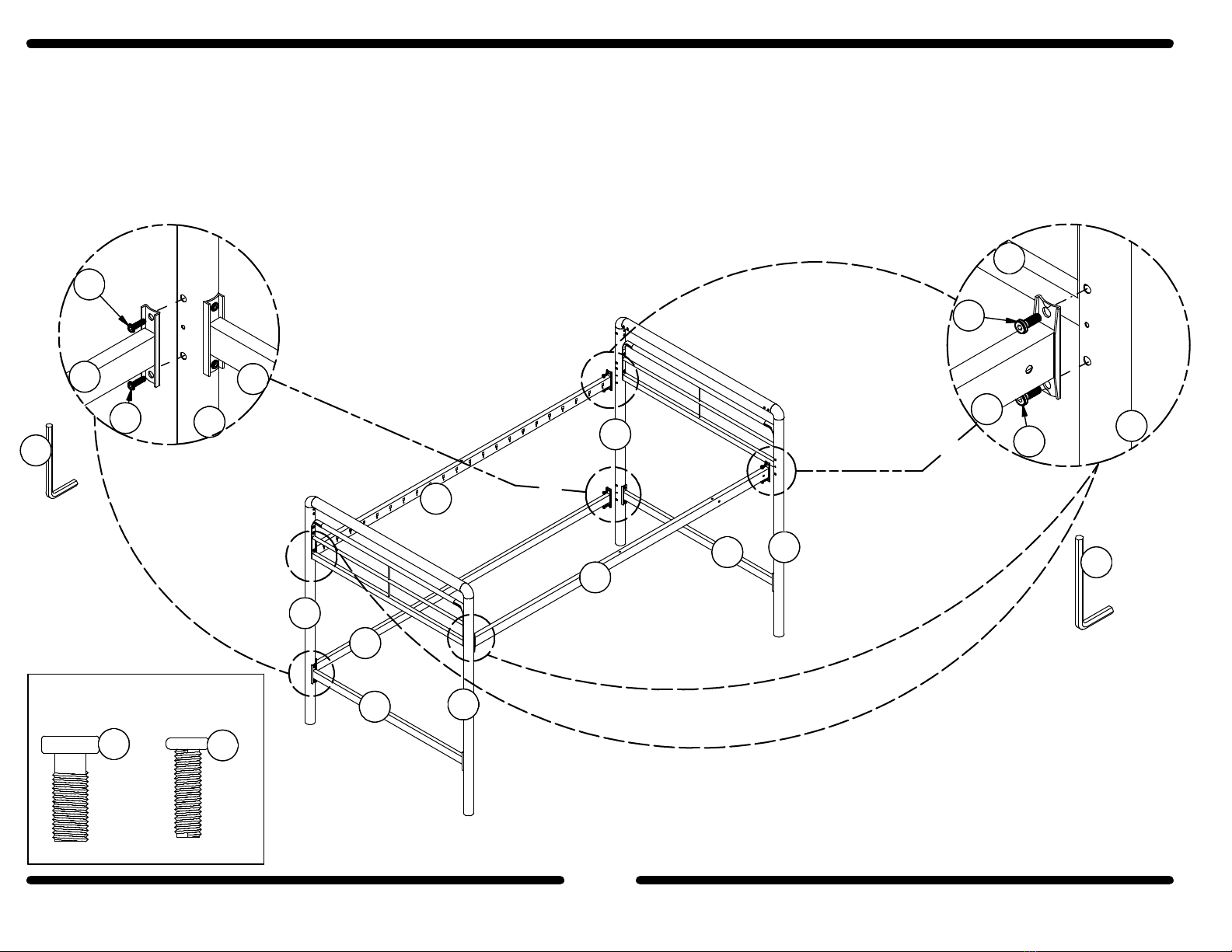

As shown in detail (1), attach the POST LINKS (M) to the POST RAILS (O) with the SCREWS (4), attach the POST RAILS (O)
to the LEG POSTS (A & B) with the SCREWS (4), and attach the END GUARD RAIL (I) to the LEG POSTS (A & B) with the
BOLTS (2). As shown in detail (2), attach the SIDE RAIL (T) to the LEG POSTS (A & B).
Repeat this procedure for assemblin the other side, by attachin LEG POSTS (C & D) to POST LINKS (M), END GUARD RAIL
(I) & SIDE RAIL (T).
1
Hardware Required
x16
x 16
4
2
M
O
A
AA
B
IM
B34545809600
5O
5
4
4
4
4
I
2
22
M
2
T
T

DETAIL 1
DETAIL 2
8 /15
2Attach the SIDE RAILS (G, H & J) to the LEG POSTS (A, B , C & D) with the BOLTS (3 & 2) as shown in details (1 & 2).
Hardware Required
x 8
H
H
A
B
J
G
J
C
C
I
3
B34545809600
3
3
6
2
2D
5
2
x 4
T
T
T
D

DETAIL 1
DETAIL 2
9 /15
3Attach the GUARD RAILS (E & F) to the LEG POSTS (A, B & D) with the BOLTS (2) as shown in detail (1). Attach the GUARD
RAILS (E & F) to the SIDE RAILS (G & H) with the BOLTS (9) as shown in detail (2).
Hardware Required
x 6
x3
2
2
2
E
E
G
G
2
2
2
2
I
I
OF
F
H
H
B34545809600
5
5
A
B
D
9
9

AFTER CURRENT ASSEMBLING
(TOP VIEW)
10 /15

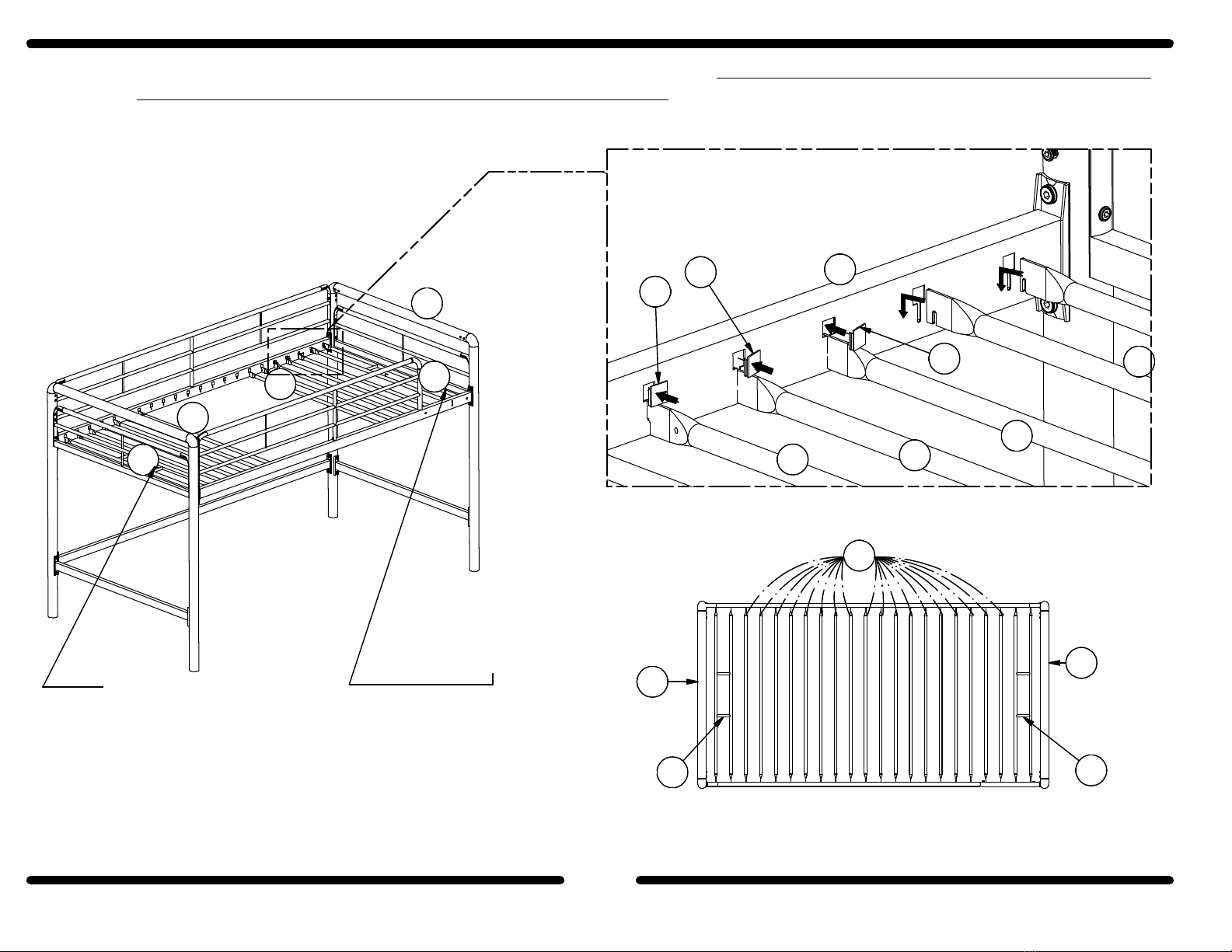

4Carefully attach the SLATS (Q & K) to the UPPER SIDE RAILS (G & H), by usin two SLATS (Q) at the extremist ends of the
UPPER SIDE RAILS (G & H), and usin 18 SLATS (K) in-between. Lock the SLATS (Q & K) into place with 44 PLASTIC PLUGS
(R), as shown below.
G
K
K
K
R
R
RQ
Use SLAT (Q) at this side
Use SLAT (Q) at this side
Q
Q
K
K
B34545809600
K
QQ
O
O
O

DETAIL 1
DETAIL 2
11 /15
5
Attach the SLAT SPACERS (N) between SLATS (Q & K) as shown in DETAIL (1).
Attach the LADDER (L) to the LADDER SIDE RAIL (H) with the BOLTS (1) and NUTS (7) as shown in DETAIL (2).
Hardware Required
x2 x2
7
1
Q
QN
N
K
K
K
K
H
H
1
1
L
7
7
L
B34545809600
5
8

12 /15
ALTO
Necesitas partes o Asistencia? o visitar la pá ina de internet
www.dhpfurniture.com
Para servicio más rápido y confiable por favor ten a este manual listo.
Fecha de la compra ___ / ___ / ___ Numero De Lote _________
ADVERTENCIA
· ADVERTENCIA PARA LOS NIÑOS JÓVENES - Este producto contiene componentes pequeños. Ase úrese por favor de mantenerlos fuera
del alcance de niños pequeños. Los niños menores de 6 años, los niños pequeños y los bebés no deben dormir en esta cama por razones
de se uridad. Para prevenir lesiones y daño a esta unidad, PROHÍBA el saltar en ella.
· # Recomendado de personas que se necesitan para el ensamblado 2 (sin embar o es siempre mejor tener una mano adicional.) El
tiempo de ensamble estimado es 2 horas.
ESTE MANUAL DE INSTRUCCIÓN CONTIENE INFORMACIÓN IMPORTANTE DE SEGURIDAD. LEA Y GUARDE POR FAVOR PARA FUTURA
REFERENCIA
NO REGRESE ESTE PRODUCTO A LA TIENDA
Si faltan partes o las partes están dañadas llame ratis al servicio al cliente. Con usto mandamos las partes. Sin car o al uno.
Las tiendas no tienen partes.
ALTO
Limites Del Peso: 225 Lbs\ 102 k s
545809
PÁGINA 04
K) LISTONES - T905440 - QTY: 18
L) ESCALERA - T907220- QTY: 1
M) ACOPLAMIENTOS DEL POSTE - T905460 - QTY: 4
T) LATERAL INFERIOR - T907200- QTY: 1
N) ESPACIADOR DEL LISTÓN - T391650 - QTY: 19
O) CARRILES DEL POSTE - T905470 - QTY: 2
Q) LISTÓN DEL EXTREMO SUPERIOR - T905480 - QTY: 2
R) ENCHUFE DE PLÁSTICO - T391660 - QTY:44
PÁGINA 03
A) POSTE DE LA PIERNA 1 - T907170- QTY: 1
B) POSTE DE LA PIERNA 2 - T907180- QTY: 1
C) POSTE DE LA PIERNA 3 - T907190- QTY: 1
D) POSTE DE LA PIERNA 4 - T907240- QTY: 1
E) CARRIL DE PROTECTOR POSTERIOR - T905380 - QTY: 1
F) CARRIL DE PROTECTOR DELANTERO - T905390 - QTY: 1
G) CARRIL LATERAL SUPERIOR - T905400 - QTY: 1
H) CARRIL LATERAL DE LA ESCALERA - T905410 - QTY: 1
I) CARRIL PROTECTOR DEL EXTREMO - T905420 - QTY: 2
J) CARRIL LATERAL INFERIOR - T907210 - QTY: 1
B34545809600

13 /15
PÁGINA 06
* SIGA LA INFORMACIÓN SOBRE LAS ADVERTENCIAS QUE APARECEN EN LA ESTRUCTURA SUPERIOR DEL EXTREMO DE LA LITERA Y EN EL CARTÓN.
* NO QUITE LA ETIQUETA DE ADVERTENCIA DE LA CAMA
* LA PLATAFORMA DEL COLCHÓN ESTÁ DISE ADA PARA SOPORTAR UN COLCHÓN SIN LA NECESIDAD DE UN TABLERO DE POSTURA O DE UN
BOXSPRING.
* UTILICE SIEMPRE EL COLCHÓN DEL TAMA O RECOMENDADO, EL SOPORTE DEL COLCHÓN RECOMENDADO, O AMBOS, PARA AYUDAR A PREVENIR LA
PROBABILIDAD DE QUEDAR ATRAPADO O DE CAÍDAS.
* PARA PREVENIR LESIÓN, DHP RECOMIENDA QUE SE UTILICE UN COLCHÓN DE TAMA O INDIVIDUAL Y UN COLCHÓN DE TAMA O MATRIMONIAL.
** UTILICE SOLAMENTE UN COLCHÓN INDIVIDUAL QUE SEA 74"-75"DE LARGO Y 37 ½"-38 1/2" DE ANCHO EN LA CAMA SUPERIOR Y UN COLCHÓN
INDIVIDUAL QUE SEA 74"-75" DE LARGO Y 37 ½"-38 1/2" DE ANCHO EN LA CAMA INFERIOR.
* ASEGURE EL GRUESO DEL COLCHÓN Y LA FUNDACIÓN COMBINADA ES MAYOR DE 4" Y QUE NO EXCEDE DE 6".
* LA SUPERFICIE DEL COLCHÓN DEBE SER POR LO MENOS EL 5"(127M M) DEBAJO DEL BORDE SUPERIOR DE LAS BARANDILLAS.
* NO PERMITA QUE LOS NI OS MENORES DE 6 A OS DE EDAD UTILICEN LA CAMA SUPERIOR.
* COMPRUEBE Y ASEGÚRESE PERIÓDICAMENTE DE QUE LA BARANDILLA, LA ESCALERA Y OTROS COMPONENTES ESTÉN EN SU POSICIÓN APROPIADA,
LIBRE DE DA O, Y DE QUE TODOS LOS CONECTADORES ESTÉN APRETADOS.
* NO PERMITA JUGAR EN O DEBAJO DE LA CAMA Y PROHÍBA SALTAR EN LA CAMA.
* UTILICE SIEMPRE LA ESCALERA PARA ENTRAR Y BAJAR DE LA CAMA SUPERIOR. SI LA LITERA ES COLOCADA AL LADO DE LA PARED, LA BARANDILLA
QUE
FUNCIONA LA LONGITUD COMPLETA DE LA CAMA SE DEBE COLOCAR CONTRA LA PARED PARA PREVENIR QUEDAR ATRAPADO ENTRE LA CAMA Y LA
PARED
* PROHÍBA A MÁS DE UNA PERSONA EN LA CAMA SUPERIOR.
* NO UTILICE PIEZAS SUBSTITUTAS. ENTRE EN CONTACTO CON DHP PARA LAS PIEZAS DE REEMPLAZO.
* El USO DE UNA LUZ DE NOCHE PUEDE PROPORCIONAR LA MEDIDA DE SEGURIDAD AGREGADA PARA UN NI O QUE USA LA CAMA SUPERIOR.
* UTILICE SIEMPRE LAS BARANDILLAS EN AMBOS LADOS LARGOS DE LA CAMA SUPERIOR. SI LA LITERA ES COLOCADA AL LADO DE LA PARED, LA
BARANDILLA QUE FUNCIONA LA LONGITUD COMPLETA DE LA CAMA SE DEBE COLOCAR CONTRA LA PARED PARA PREVENIR QUEDAR ATRAPADO ENTRE
LA CAMA Y LA PARED.
* SE PROHÍBE EL USO DE COLCHONES DE AGUA O DE FLOTACIÓN DEL SUE O.
* PELIGRO DE ESTRANGULACIÓN - NUNCA ATE O CUELGUE ARTÍCULOS A NINGUNA PARTE DE LA LITERA QUE NO HAYAN SIDO DISE ADOS PARA EL
USO CON LA CAMA; POR EJEMPLO, PERO NO LIMITADO A, GANCHOS, CORREAS Y CUERDAS DE SALTAR.
* GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.
NOTA : Favor de no apretar completamente los
tornillos hasta que el ensamble haya sido completado.
Una vez que haya terminado el ensamblado asegúrese
de apretar bien todas las partes.
PÁGINA 05
1) PERNO 1/4"-20 x 2 3/8" - T391660 - QTY: 2
2) PERNO 1/4"-20 x 3/4" - T127050- QTY: 26
3) PERNO 5/16" x 3/4" - T128190- QTY: 8
4) TORNILLO ST 4.2 X 10 mm - T114640- QTY: 16
5) LLAVE DE TUERCA HEXAGONAL 4mm - T290110 - QTY: 1
6) LLAVE DE TUERCA HEXAGONAL 5mm - T290120 - QTY: 1
7) TUERCA 1/4"-20 - T154150 - QTY: 2
8) LLAVE - T129010 - QTY: 1
9) PERNO 1/4"-20 X 2 9/16"- T125160 - QTY: 3
B34545809600

14 /15
PÁGINA 07
Se ún las indicaciones del detalle (1), ata los ACOPLAMIENTOS del POSTE (M) a los CARRILES del POSTE (O) con los TORNILLOS (4), ata
los CARRILES del POSTE (O) a los POSTES de la PIERNA (A & B) con los TORNILLOS (4), y ata el CARRIL de PROTECTOR del EXTREMO (I)
a los POSTES de la PIERNA (A & B) con los PERNOS (2). Se ún las indicaciones del detalle (2), ata el CARRIL LATERAL (T) a los POSTES
de la PIERNA (A & B). Repita este procedimiento para montar el otro lado, atando los POSTES de la PIERNA (C & D) PARA FIJAR LOS
ACOPLAMIENTOS (M), y del CARRIL de PROTECTOR del EXTREMO (I), CARRIL LATERAL (T).
PÁGINA 08
Ate los CARRILES LATERALES (G, H & J) a los POSTES de la PIERNA (A, B, C & D) con los PERNOS (3 & 2) como se muestra abajo.
PÁGINA 09
Ate los CARRILES de PROTECTOR (E Y F) a los POSTES de la PIERNA (A , B Y D) con los PERNOS (2) se ún las indicaciones del detalle (1).
Ate los CARRILES de PROTECTOR (E Y F) a los CARRILES LATERALES (G Y H) con los PERNOS (9) se ún las indicaciones del detalle (2).
PÁGINA 10
Una cuidadosamente los LISTONES (Q Y K) a los CARRILES LATERALES SUPERIORES (G Y H), usando dos LISTONES (Q) en los extremos
de los CARRILES LATERALES SUPERIORES (G Y H), y usando 18 LISTONES (K) entre ellos. Coloque los LISTONES (Q Y K) en su lu ar con
44 ENCHUFES PLÁSTICOS (R), se ún las indicaciones del detalle (1).
PÁGINA 11
Para la cama superior, ate ESPACIADORES del LISTÓN (N) entre los LISTONES (Q Y K) se ún las indicaciones del DETALLE (1). Repita el
mismo procedimiento para la cama inferior. Ensamble la ESCALERA (L) al CARRIL LATERAL de la ESCALERA (H) con los PERNOS (1) y las
TUERCAS (7) se ún las indicaciones del DETALLE (2).
Precaución! Esta unidad se piensa para el uso solamente con los límites de los productos y del peso máximo indicados. El
uso con otros productos o productos más pesados que los pesos máximos indicados puede dar lu ar a la inestabilidad que causa
lesión posible.
Llame nuestro peaje número libre para cualquier ayuda que usted deba necesitar o visitar nuestro Web site:
1-800-267-1739 www.dhpfurniture.com
Limpie el producto con su pulimento preferido de los muebles y un paño suave. NO UTILICE los productos químicos ásperos o los
limpiadores abrasivos.
Mueva sus muebles nuevos cuidadosamente con dos personas. Levante y lleve la unidad. Nunca empuje o arrastre la unidad.
No permita que los niños suban o que jue uen en la unidad. La falta de conformarse podía dar lu ar a lesión severa.
¡Eso es él! Usted ha acabado el montar de su silla.
B34545809600
