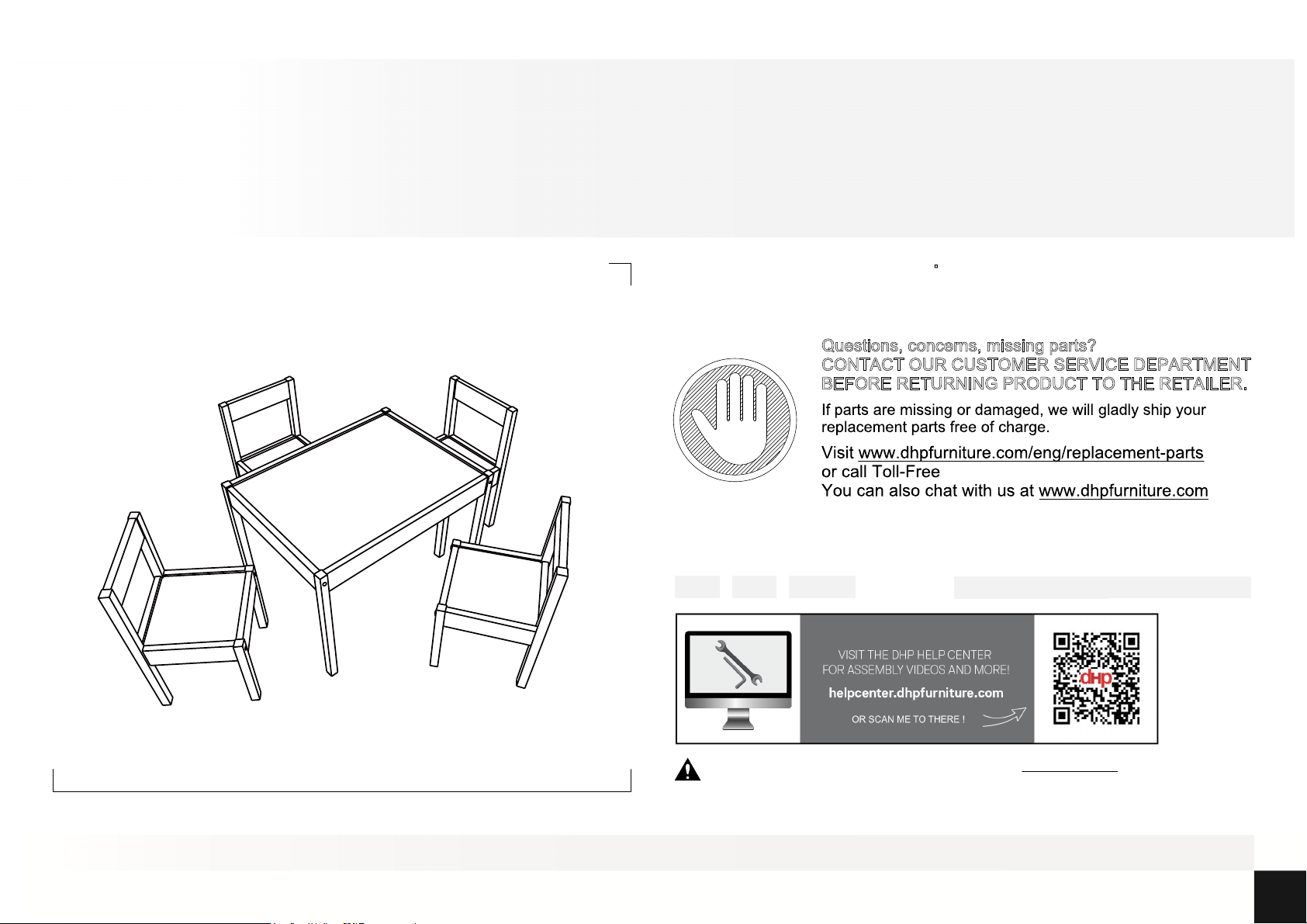

DHP DA7501WH-5 User manual

B34DA7501WH-500-143254
DA7501WH-5 (White), DA7501GR-5 (Gray)
1
Weight limit for Table : 15 Lb / 6.8 Kg
Weight limit for Chair: 60 Lb / 27 Kg
Questions, concerns, missing parts?
CONTACT OUR CUSTOMER SERVICE DEPARTMENT
BEFORE RETURNING PRODUCT TO THE RETAILER.
1-800-267-1739.
X.M.R.- 02/08/2021
© 2021 Dorel Home Products All Rights Reserved
Thank you for purchasing from D orel !
Date of Purchase
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY
INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Lot Number (TAKEN FROM CARTON)

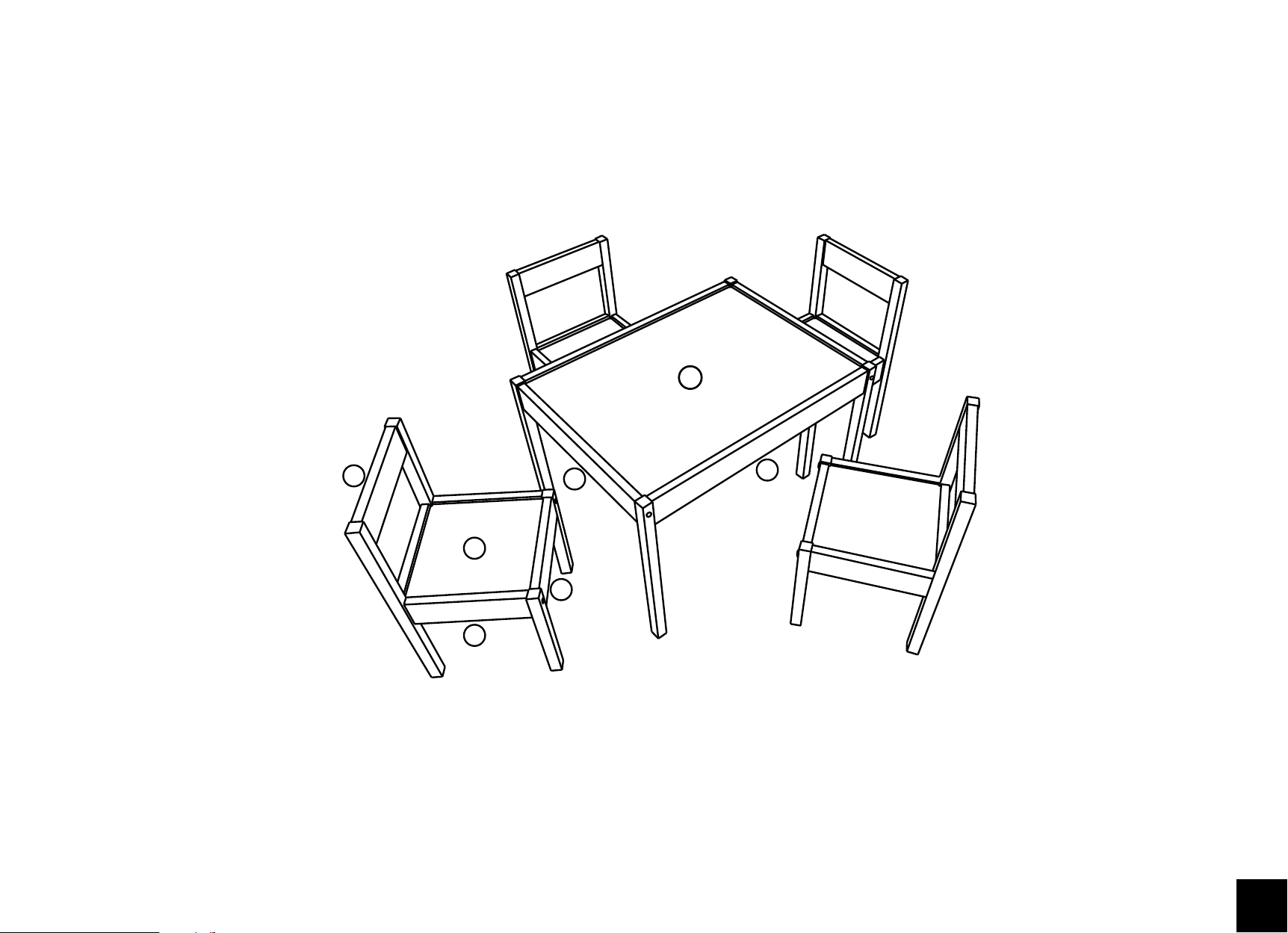

5-Piece Kiddy Table & Chair Set

2
●Work in a spacious area and near where the unit will be used, preferably on a
carpet, or use a piece of the cardboard packaging to protect your floor and product.
●Make sure all parts are included. Most parts are labeled or stamped on the raw
edge.
●Read each step carefully. It is very important that each step of the instructions is
performed in the correct order. If these steps are not followed in sequence,
assembly difficulties will occur.
●This product may contain small components. Please ensure that they are kept
away from small children.
●This product is designed for home use and
is not intended for commercial use.
Limited 1 year Warranty
D orel warrants this product to be free from defects in material and workmanship
and agrees to remedy any such defect. This warranty covers one year from the
date of original purchase from authorized retailers. This is solely limited to the
repair or replacement of defective parts and assembly labor is not included.
This warranty does not apply to any product which has been improperly
assembled, subjected to misuse or abuse or which has been altered or repaired
in any way.The warranty does not cover wearing, tearing, fading or splitting of
the fabric (where applicable). Liability for consequential damages is excluded to
the extent exclusion is permitted by law. This warranty gives you specific legal
rights and you may also have other rights which vary from state to state or
province to province.
To obtain warranty service, purchaser must present original bill of sale.
Components repaired or replaced are warranted through the remainder of the
original warranty period only. The defective components will be repaired or
replaced without charge, subject to the terms and conditions described above.
Visit www.dhpfurniture.com to view the limited warranty valid in the U.S. and
Canada.
Contact Us!
For help with assembly, identifying parts, product information or to order parts,
please contact us:

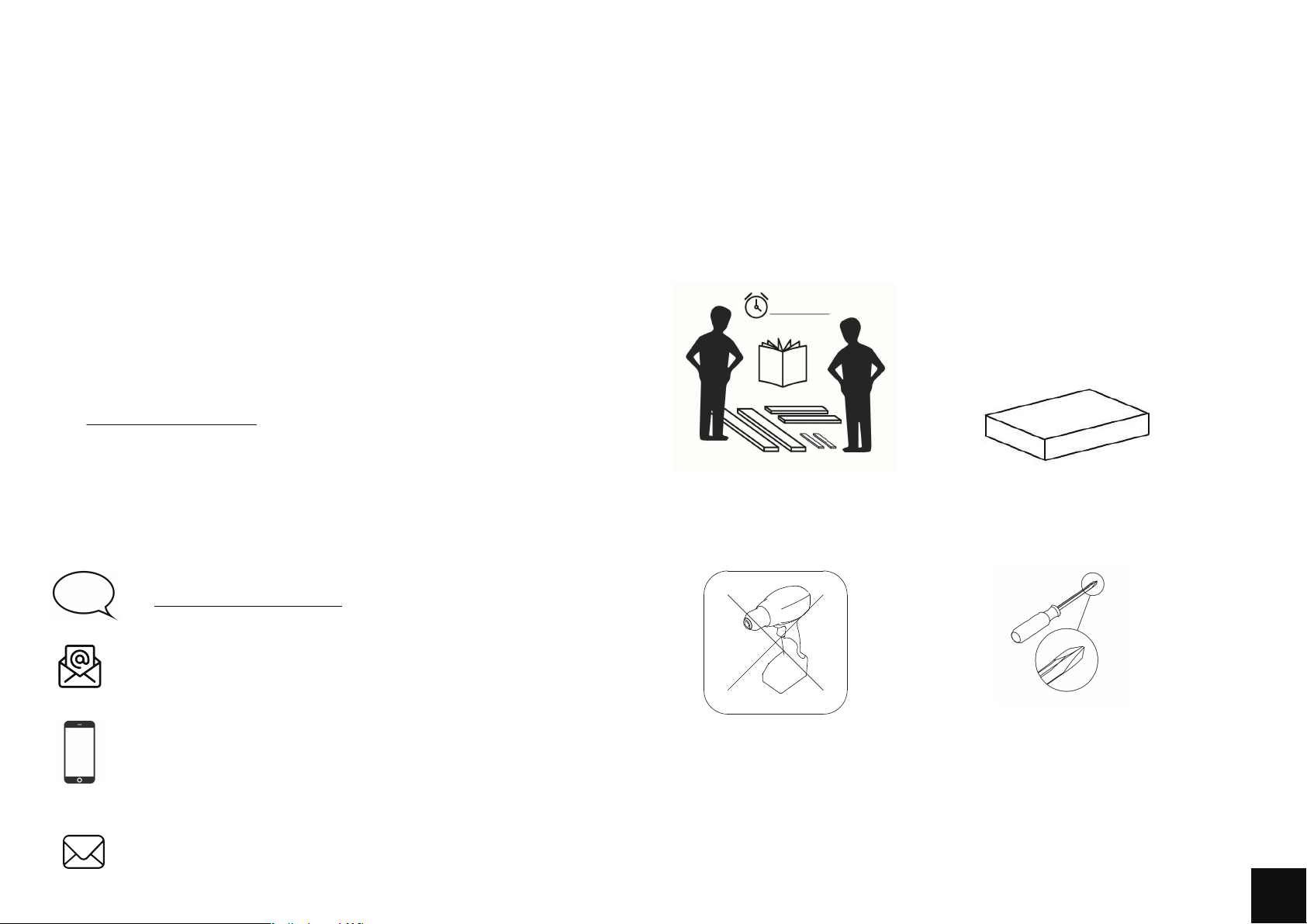

Read Before Beginning Assembly
Tools required (not included)：
Do NOT use
powertools
DHP Consumer Services
12345 Albert Hudon, Suite 100,
Montreal, Quebec H1G 3L1
[e-mail]
1-800-267-1739
Monday to Friday
Saturday
Sunday
9 am to9 pm (Eastern Time)
10 am to6:30 pm (Eastern Time)
11 am to7 pm (Eastern Time)
Chat
with us! www.dhpfurniture.com
This product is shipped in
1 carton
snim 03
Phillips head screwdriver

3
G
C
A
B
F
D
E

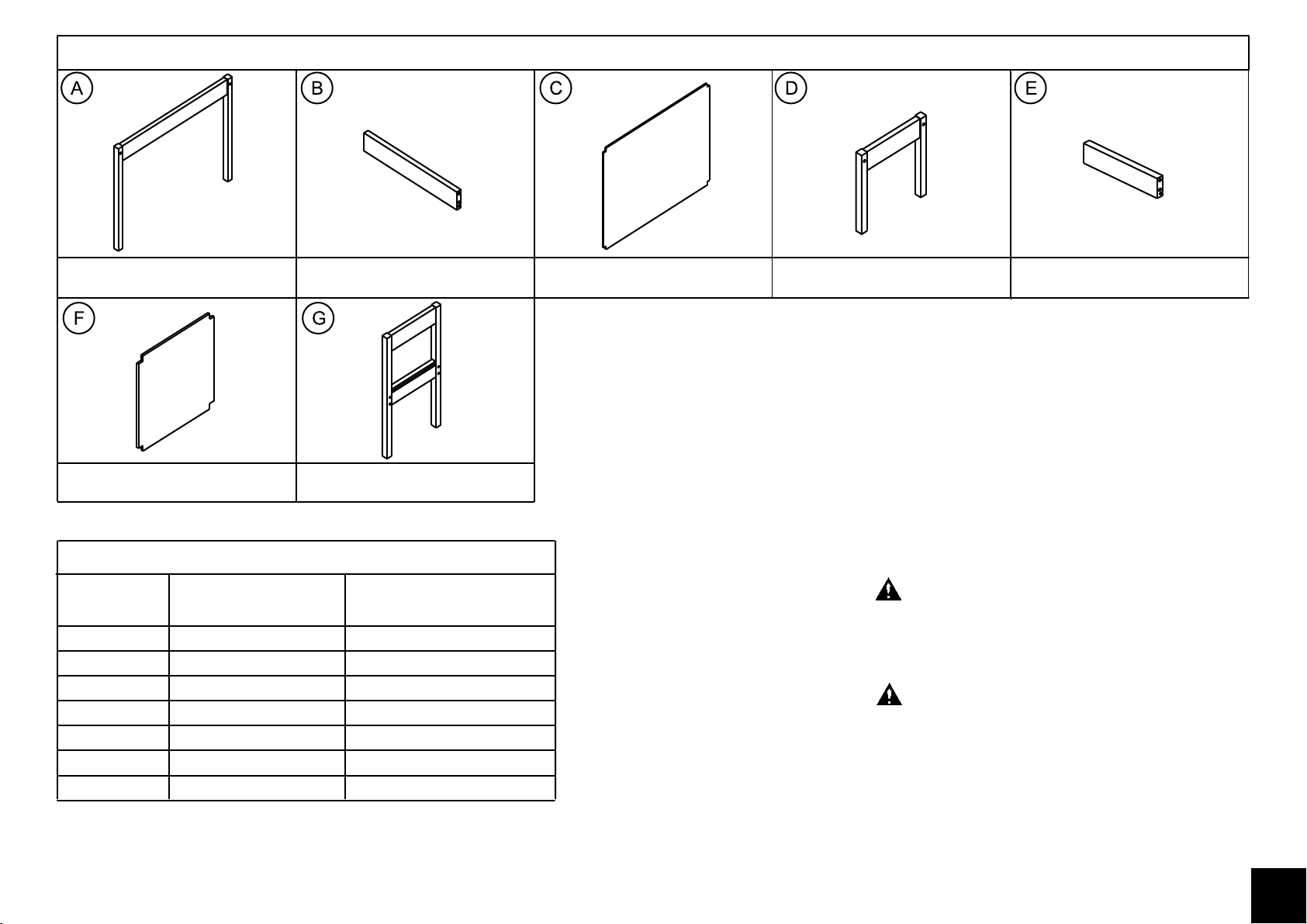

PARTS

CHAIR APRON
8 PCS
CHAIR LEG
4 PCS
TABLE TOP
1 PC
TABLE APRON
2 PCS
TABLE LEG
2 PCS
SEAT BOARD
4 PCS CHAIR BACK
4 PCS
T503720
T503730
T503750
T503760
T503770
T503780
T503790
T503800
T503820
T503830
4
A
B
C
D
E
F
G
T503740 T503740
T503750
T503770
Each part has
a
unique part number.
Please reference the appropriate part
number when contacting customer
service for replacement parts.
Before throwing any packaging, please
verify all contents and make sure you
have received all the parts listed above!
PART S LIST
PART NUMBERS
DA7501WH-5
(White)
DA7501GR-5
(Gray)
PART
LABELS
F

5

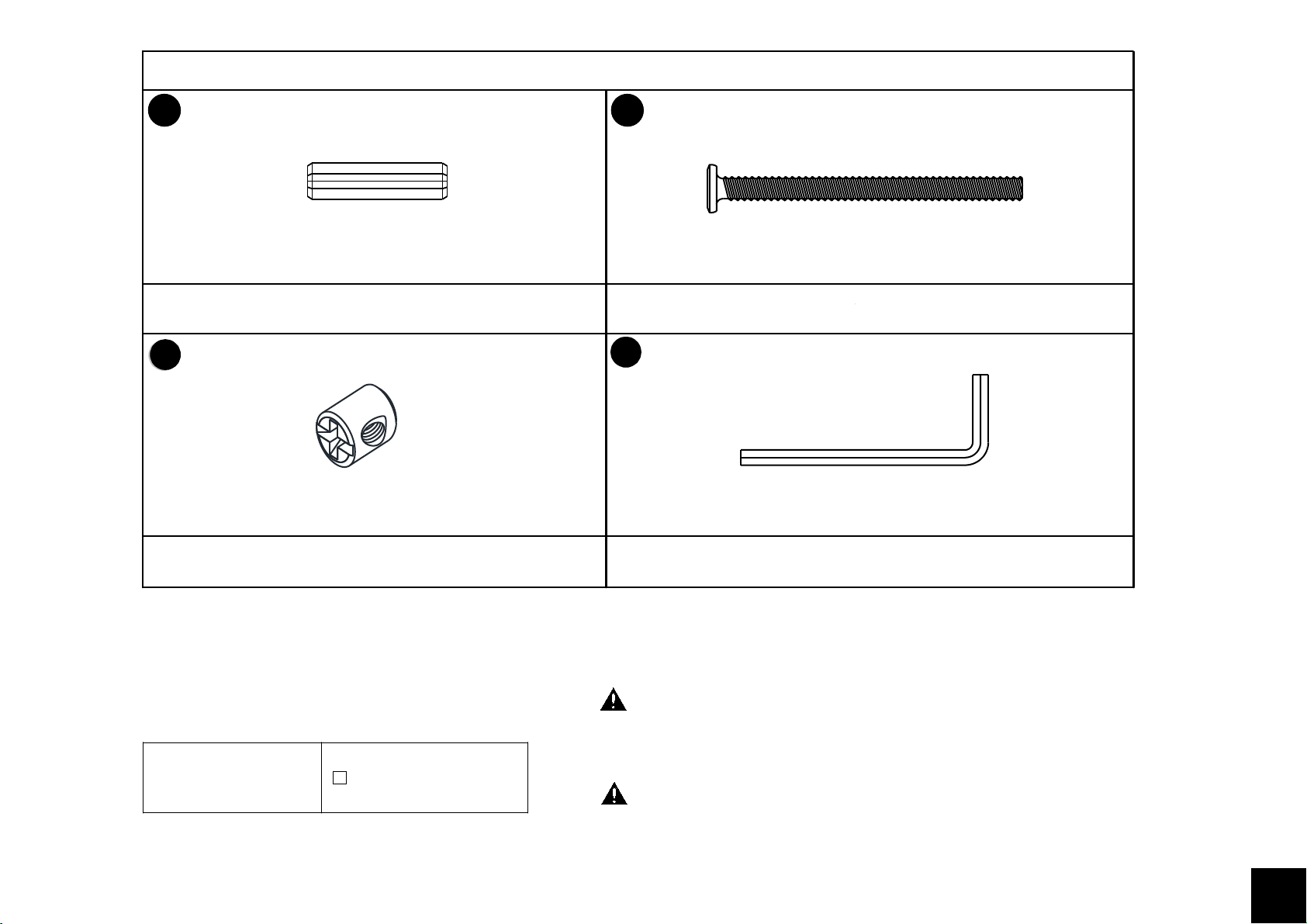

∅8mm x 30mm
BOLT
20PCS
∅1/4" x 2-1/2"
BARREL NUT
20PCS
∅1/4" x 1/2"
ALLEN KEY
1PC
∅4mm
1
1 2
4
34
DA7501WH-5（White)
DA7501GR-5 (Gray)
HP#:TDA7501WH-500
WOOD DOWEL
20PCS
Please do not completely tighten all the hardware,
until the entire assembly is complete, unless
otherwise indicated in the step-by-step
instructions.
The screw(s), bolt(s) to be used at each step are
shown in actual size in the lower right corner of the
page.
HARDWA
RE LIST
Hardware Pack

6

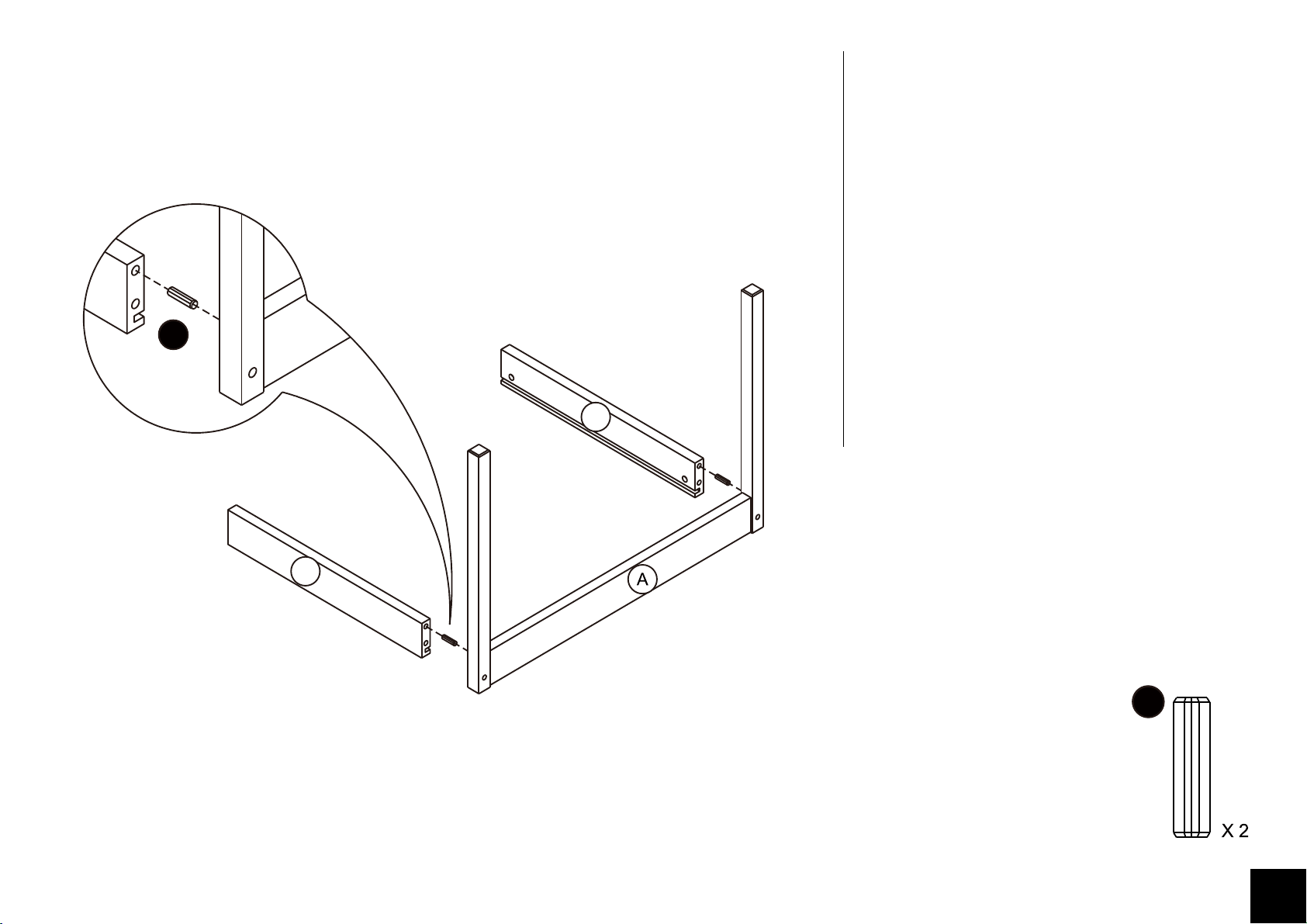

Step 1
1
B
B
1
Insert wood dowels ❶into the table
aprons B.
Attach the table aprons Bto the table
leg Aas shown below.

7

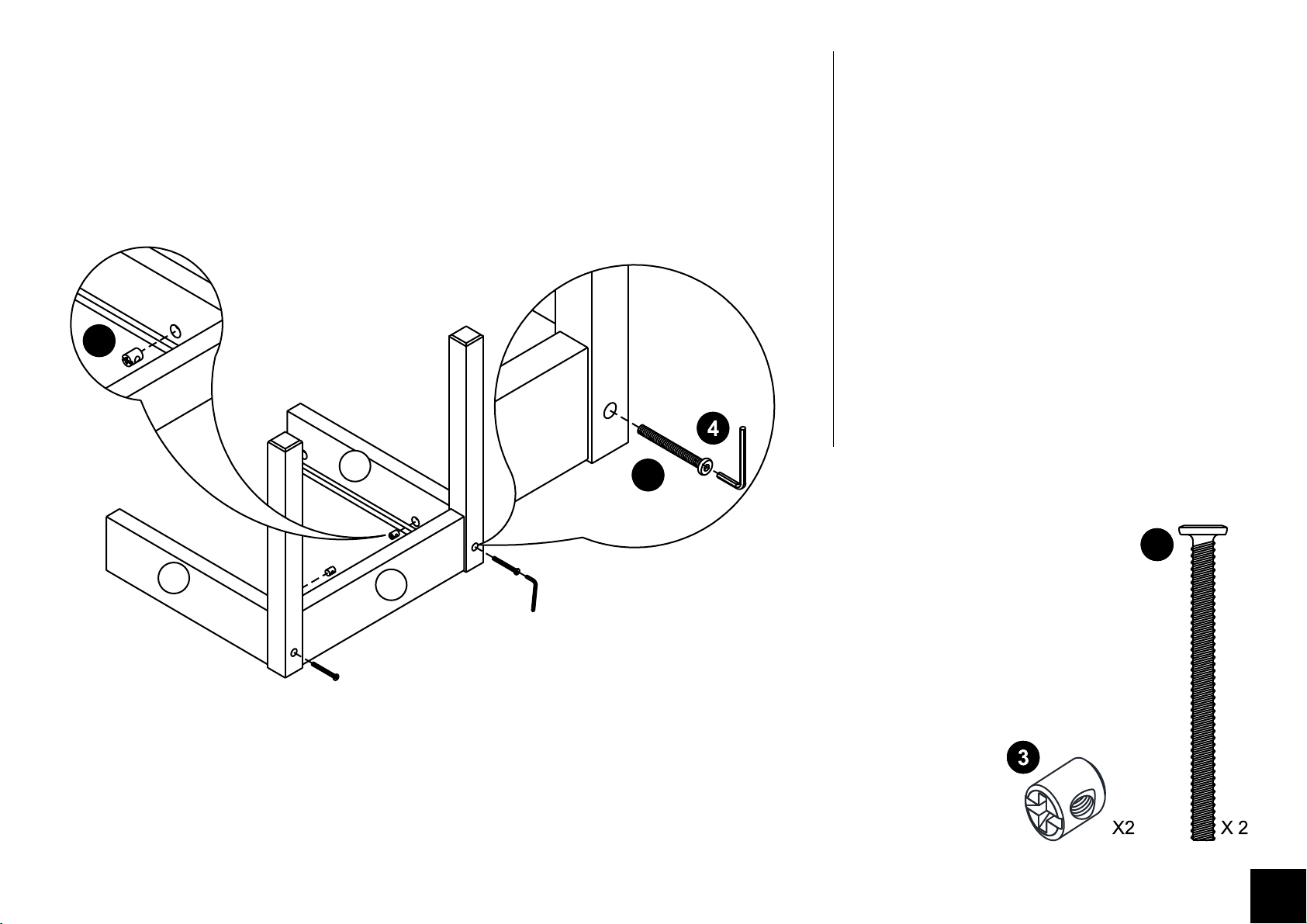

Step 2
2
4
B
B
2
Insert barrel nuts ❸into the table
aprons Bas shown below.
Secure table aprons Bto the table leg
Awith bolts ❷using Allen key ❹.
Note: Do not fully tighten the bolts.
Loose bolts will facilitate the assembly
in the following steps.

8
Step 3
B
B
C
A
Turn the assembled unit as shown
below.
Slide the table top Cinto the grooves of
table aprons B.

9

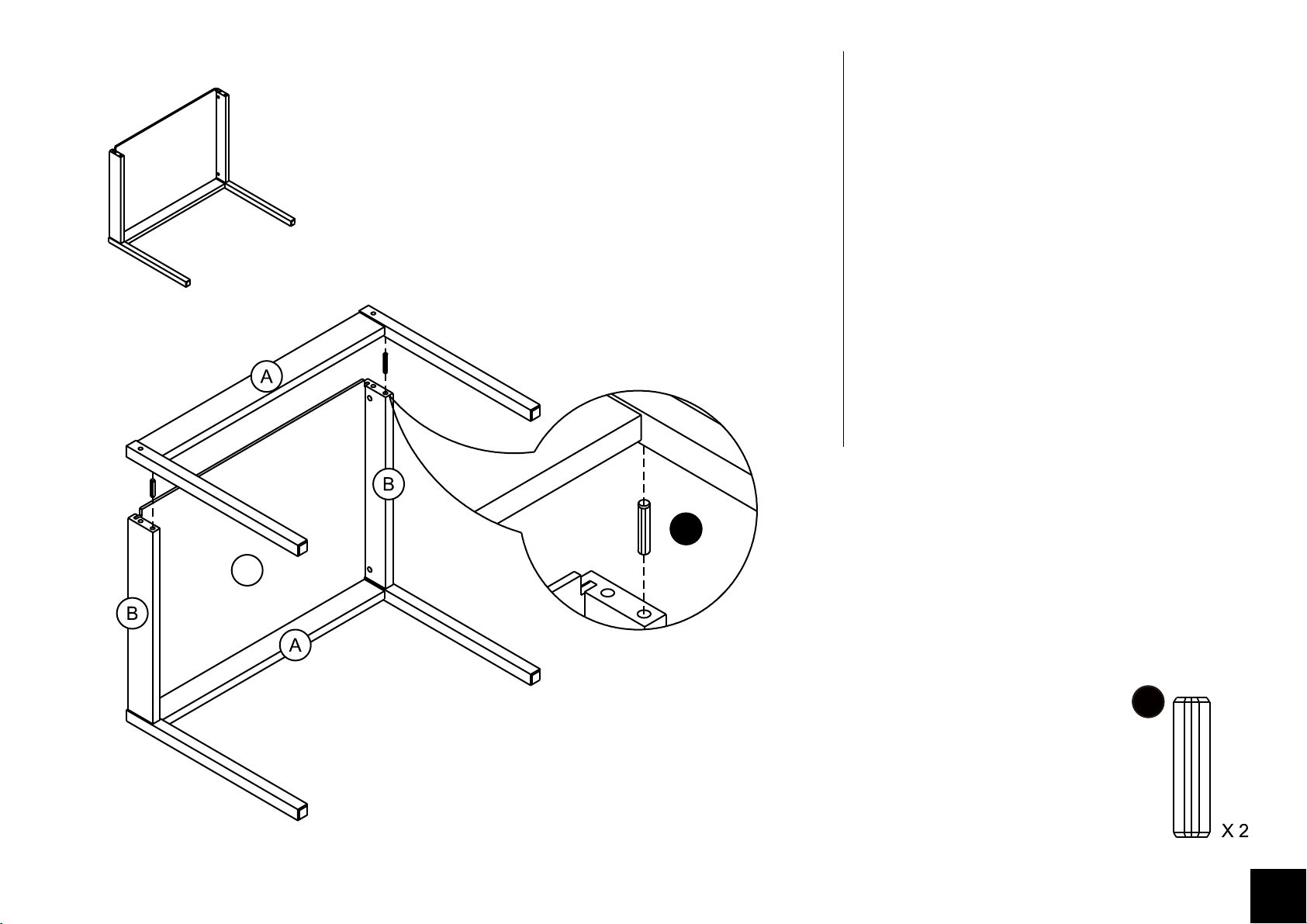

Step 4
Insert wood dowels ❶into the table
aprons B.
Attach table leg Ato the table aprons
Bas shown below.
1
C
1

10
Step 5
1
B
B
C
A
A
2
4
3

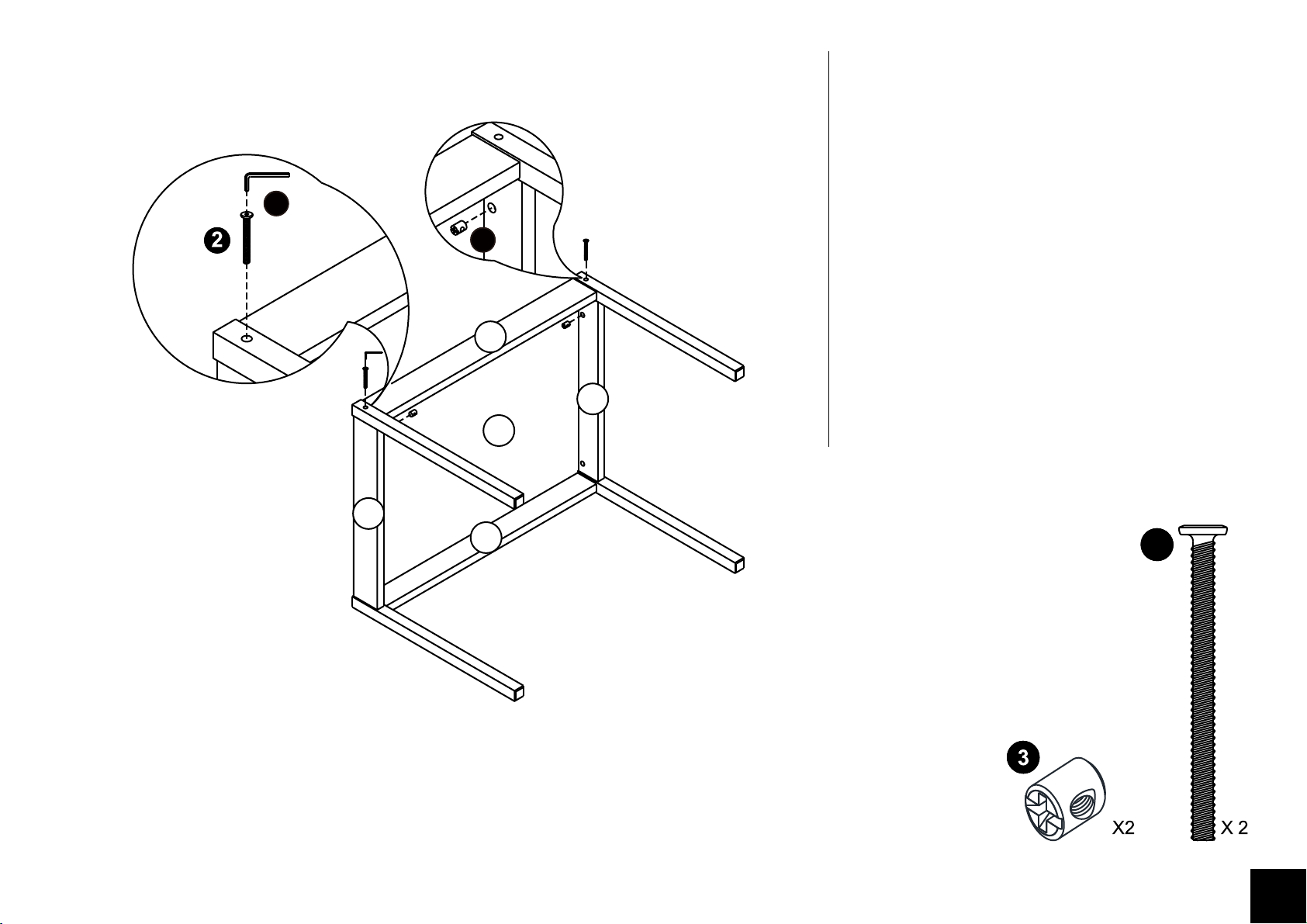

Insert barrel nuts ❸into the table
aprons Bas shown.
Secure table aprons B
to the table leg
A
with bolts ❷using Allen key ❹.
Tighten all bolts and turn the table
upright.

11
Step 6
1
1
E
E
D
Insert wood dowels ❶into the chair
aprons E. Attach chair aprons Eto the
chair leg D.
1

12
Step 7
2
3
2
E
E
D
Insert barrel nuts ❸ into the chair
aprons Eas shown.
Secure chair aprons Eto the chair leg D
with bolts ❷using Allen key ❹.
Note: Do not fully tighten the bolts.
Loose bolts will facilitate assembly in
the following steps.

13

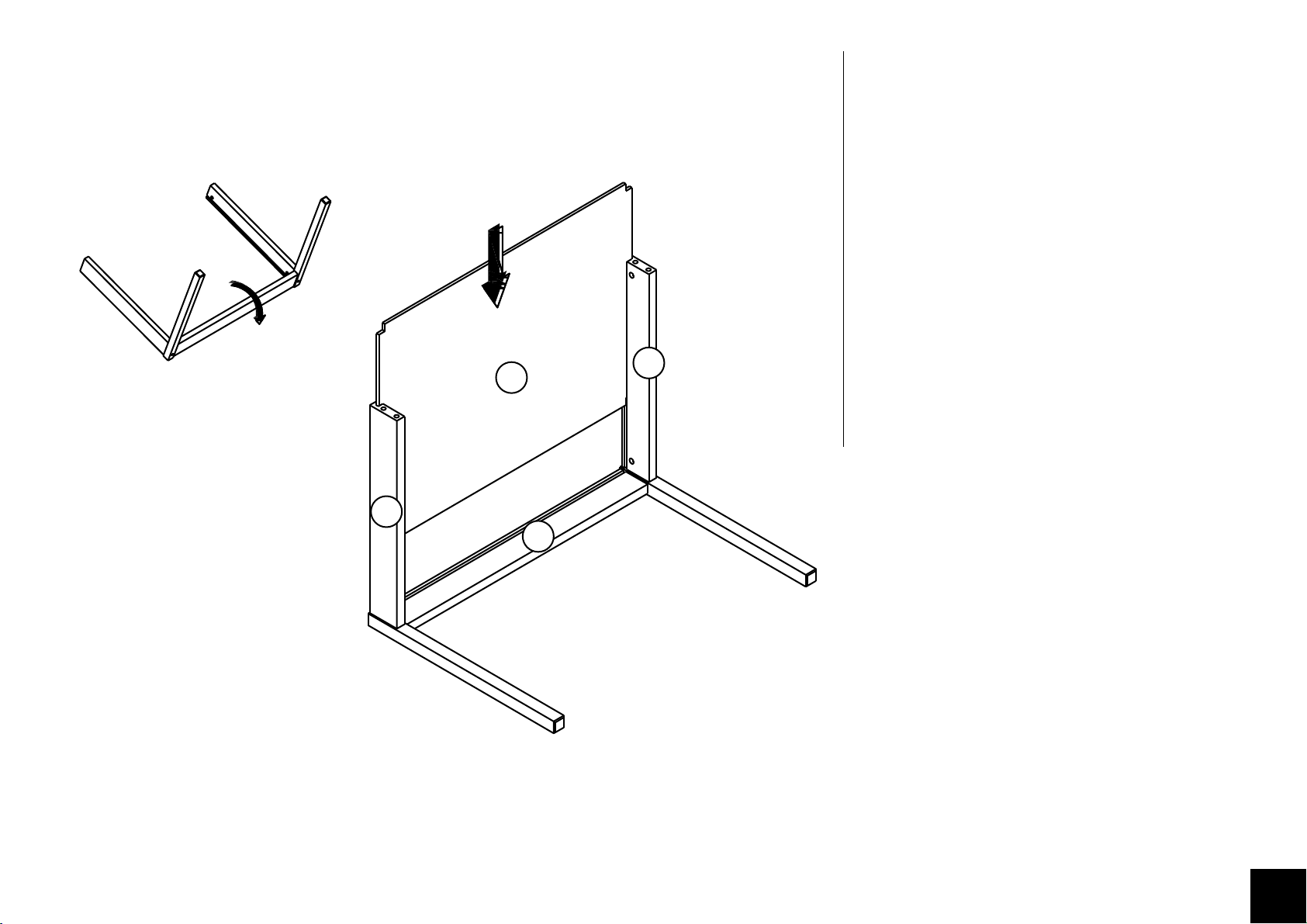

Step 8
F
D

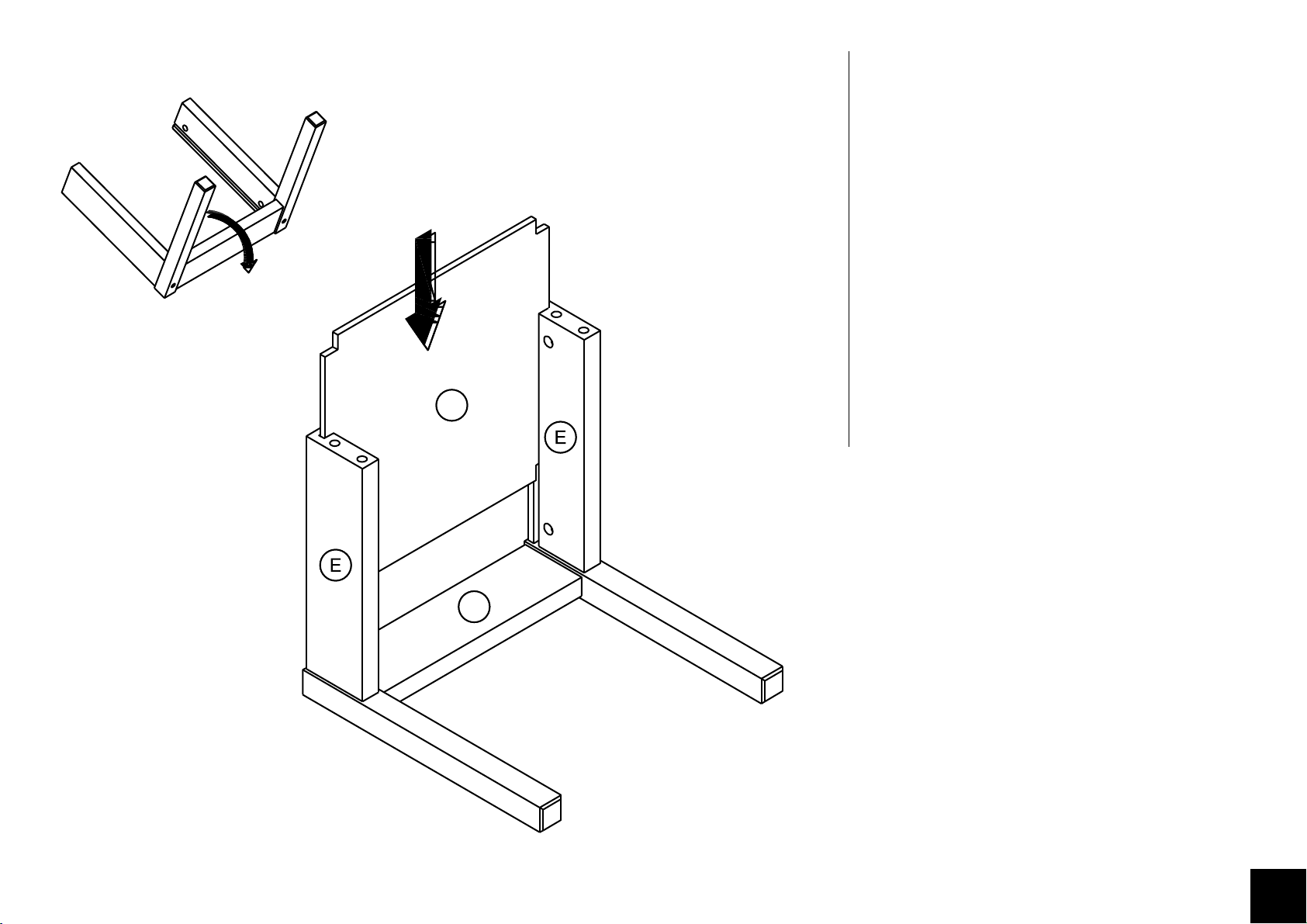

Turn the assembled unit as shown
below.
Slide seat board Finto the grooves of
chair aprons E.

14
Step 9
1
G
D
E
E
F
Insert wood dowels ❶into the chair
aprons E. Attach chair back Gto the
chair aprons E.
1

15

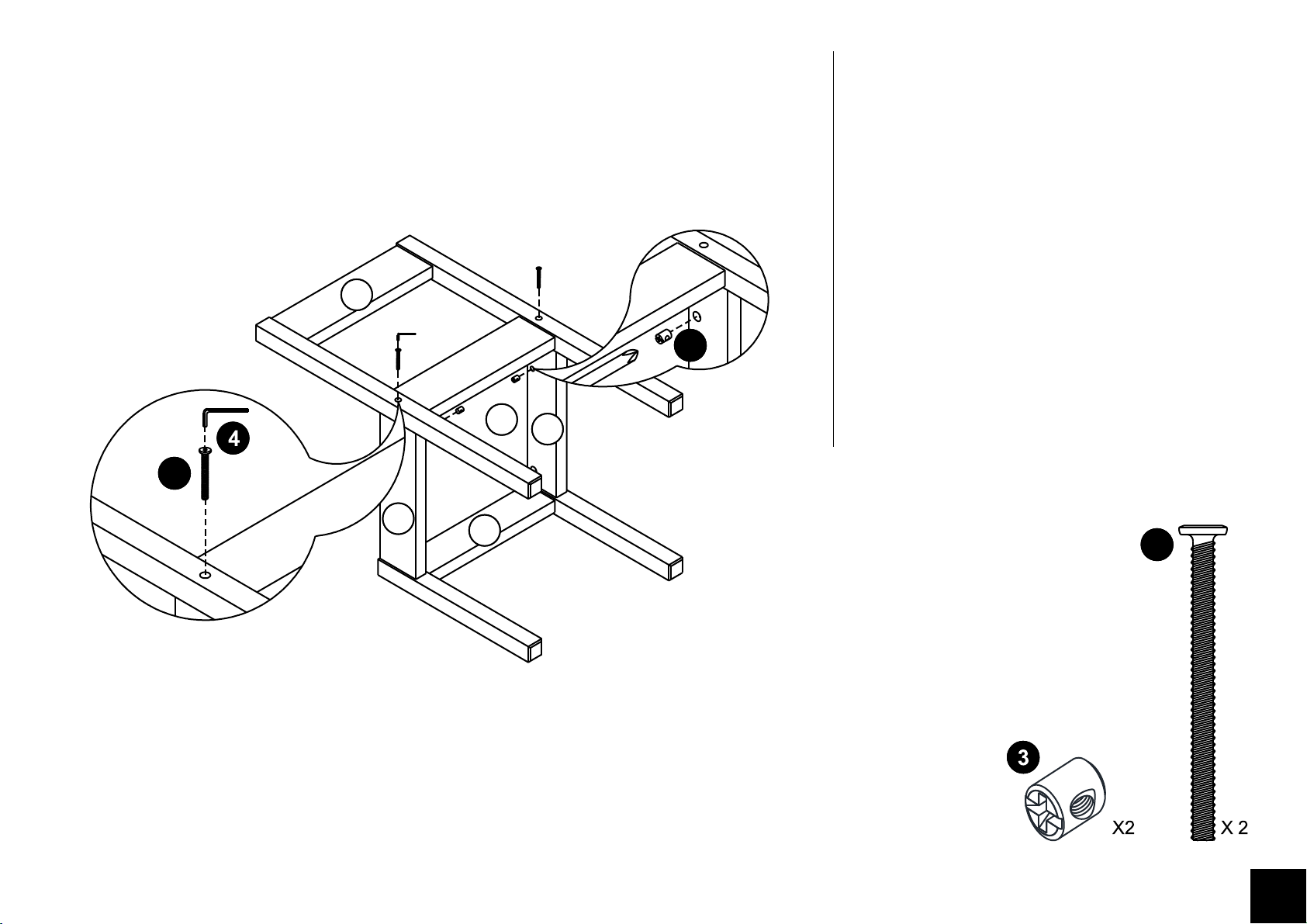

Step 10
2
3
E
E
D
F
G
2
Insert barrel nuts ❸ into the chair
aprons Eas shown.
Secure chair back Gto the chair aprons
Ewith bolts ❷using Allen key ❹.
Note: Tighten all bolts, then turn the
chair upright.
Repeat steps 6-10 to assemble the
other chair.

·MoveMove your new furniture carefully, with two
people lifting and carrying the unit to its new
location.
·YourYour furniture can be disassembled and
reassembled to move.
·Clean the product with a soft damp cloth. DOClean the product with a soft damp cloth. DO
NOT use harsh chemicals or abrasive
cleaners.
·Check bolts and nuts periodically and tighten if
necessary.
16

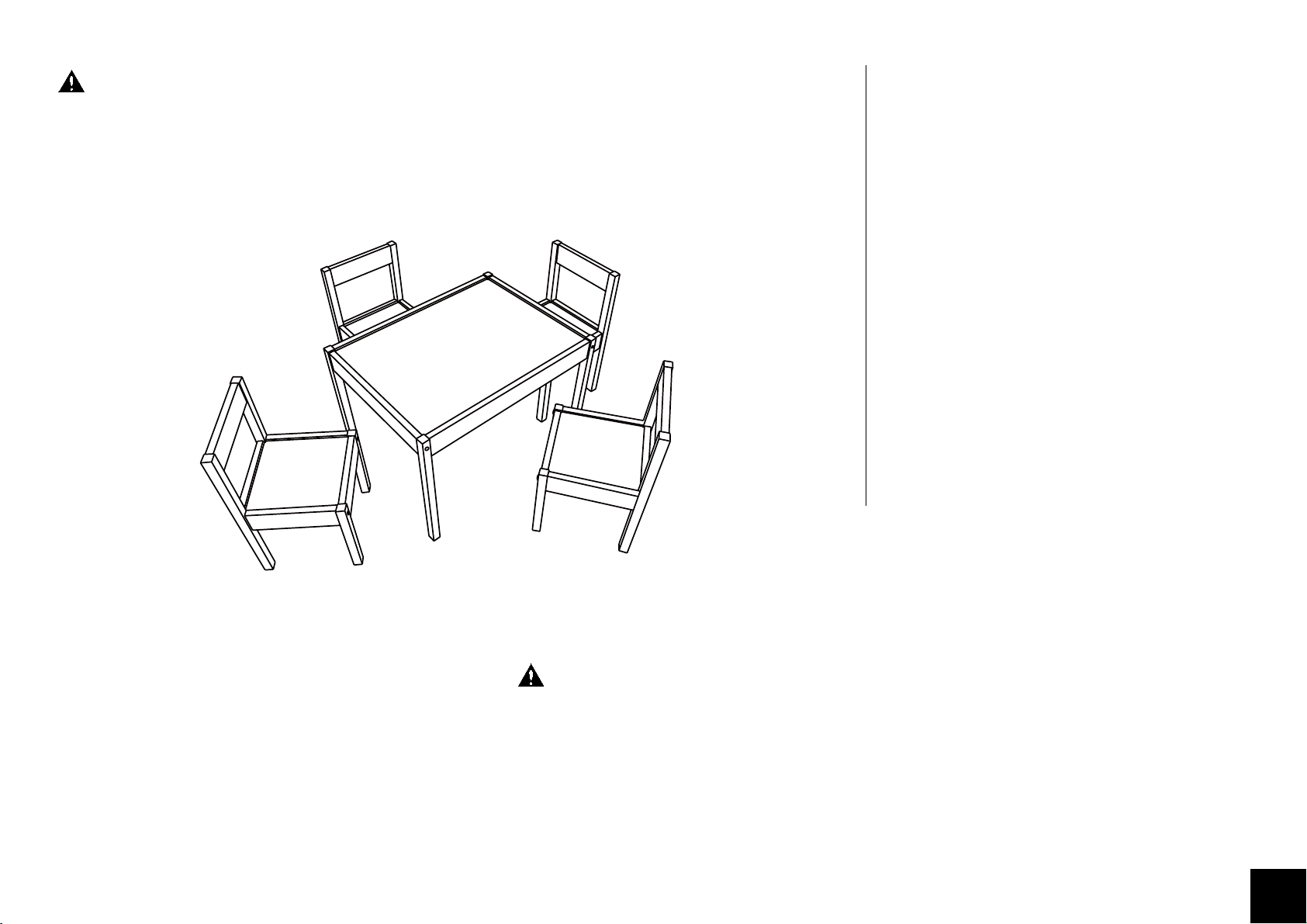

That's it!You've finished assembling your Kiddy Table and Chair Set.
Weight limit for Table: 15 Lb / 6.8 Kg
Weight limit for Chair: 60 Lb / 27 Kg
CAUTION: This unit is intended for use only with the products and/or maximum
weights indicated. Use with other products and/or products heavier than the
maximum weights indicated may result in instability or cause possible injury.
CAUTION: This unit is intended for use only with the products and/or maximum
weights indicated. Use with other products and/or products heavier than the
maximum weights indicated may result in instability or cause possible injury.
Helpful Hints

Número de lote
ES
Fecha de compra
¡Gracias por tu compra Dorel!
·
·
·
·
Preguntas, inquietudes, partes que faltan? CONTACTE
NUESTRO DEPARTAMENTO DE SERVICIO AL CLIENTE
ANTES DE DEVOLVER EL PRODUCTO A LA TIENDA.
Si le faltan piezas o las que se incluyen están dañadas, con mucho
gusto le enviaremos sus piezas de reemplazo sin cargo extra.
Visite www.dhpfurniture.com/spa/replacement-parts , llame gratis al
1-800-267-1739 o chatea con nosotros al www.dhpfurniture.com
ESTE INSTRUCTIVO CONTIENE INFORMACION IMPORTANTE DE
SEGURIDAD. POR FAVOR LEA Y GUARDE PARA SU REFERENCIA FUTURA.
·
·
·
·
·
·
Información sobre la garantía
Dorel garantiza que este producto está libre de defectos de material y mano de
obra y se compromete a remediar cualquier defecto de este tipo. Esta garantía
cubre 1 año a partir de la fecha de compra original. Esta garantía es válida
solamente con presentación de una prueba de compra. Esto se limita a la
reparación o reemplazo de componentes defectuosos del mueble y no se incluye
ningún trabajo de ensamblaje.
Esta garantía no se aplica a ningún producto que haya sido mal ensamblado,
sujeto a mal uso o abuso, o que haya sido alterado o reparado de cualquier
manera. Cualquier uso, rotura o pérdida de color de la tela no están incluidos en
esta garantía (donde corresponda). Esta garantía le da derechos legales
específicas y usted puede también tener otros derechos que varían de estado a
estado o de provincia a provincia.
Para obtener el servicio de garantía, debe presentar la factura original de su
compra. Los componentes reparados o reemplazados están garantizados durante
el periodo original de la garantía. Las partes defectuosas serán reparadas o
reemplazadas sin cargo extra y sujetas a los términos y condiciones descritos
anteriormente. Visite www.dhpfurniture.com para ver la garantía limitada válida
en E.U. y Canadá.
Precauciones
•Este producto está diseñado para uso doméstico y no para uso comercial.
•ADVERTENCIA PARA NIÑOS PEQUEÑOS - Este producto contiene
componentes pequeños. Por favor asegúrese de que las piezas estén fuera
del alcance de los niños.
•No utilice herramientas eléctricas para ensamblar su mueble. Este tipo de
herramientas pueden rasgar o dañar las partes.
Lea antes de comenzar a ensamblar
Llame a nuestro número gratuito si necesita asistencia.
Trabaje en un área espaciosa y cerca de donde su producto será utilizado,
preferiblemente sobre una alfombra o utilice el cartón del empaque para
proteger su piso y su producto.
El número de personas recomendadas para el montaje de este
producto
es: 2 (sin embargo es recomendable contar con ayuda adicional).
Tiempo estimado de ensamble es 30 mins.
Asegúrese de que todas las partes están incluidas. La mayoría de las partes
están etiquetadas o selladas en los bordes.
Lea cada paso cuidadosamente. Es muy importante que cada paso de las
instrucciones sea realizado en el orden correcto. Si estos pasos no se siguen
en secuencia, pueden ocurrir dificultades durante el ensamblado.
¡Contáctenos!
Para solicitar ayuda con el ensamblaje, identificación de partes, información del
producto o simplemente ordenar otras partes, diríjase a:
Chatea con nosotros : www.dhpfurniture.com
[email protected]
1-800-267-1739
Lunes - Viernes / 9 am - 9 pm (hora del este)
Sábado / 10 am - 6:30 pm (hora del este)
Domingo / 11 am - 7 pm (hora del este)
•DHP Servicios al Cliente
12345 Albert Hudon, Suite 100, Montreal, Quebec, Canada, H1G 3L1
DA7501WH-5 (Blanco), DA7501GR-5 (Gris)
Juego de mesa y sillas, 5 piezas para niños

ES
Paquete de componentes
# de paquete : TDA7501WH-500
Nota: Por favor apriete completamente los pernos durante el
ensamblaje, aprietelos en la ultima etapa del ensamblaje, a menos que
este indicado específicamente en alguna etapa de las instrucciones.
Los tornillo(s), perno(s) que se utilizan en cada paso se muestran en
tamaño real en la esquina inferior derecha de cada página.
Todo se incluye en 1caja(s) grande(s)!
Antes de deshacerse de las cajas de cartón, asegúrese de que estén
vacías. También confirme que ha recibido todos los componentes
necesarios para el ensamblaje al compararlos con la tabla de piezas
indicadas en la sección en inglés.
Partes
Piezas de reemplazo, visite www.dhpfurniture.com/spa/replacement-parts
IMPORTANTE: La lista de números de piezas que aparece a continuación es
exclusiva de su producto. Por favor, manténgalo a mano cuando solicite piezas
de repuesto.
ES
NÚMERO DE PIEZAS
ETIQUETAS
DE PIEZAS DESCRIPCIÓN DA7501GR-5
(
Gris
)
DA7501WH-5
(
Blanco
)
A
LADO DE LA MESA
PARTE SUPERIOR DE LA MESA
PATA DE LA SILLA
LADO DE LA SILLA
ASIENTO DE LA SILLA
RESPALDO DE LA SILLA
C
D
E
F
G
PATA DE LA MESA
BT503730
T503740
T503750
T503760
T503770
T503780
T503720
T503800
T503740
T503810
T503820
T503770
T503830
T503790

Consejos útiles
•
•
Mueva sus mueble s nuevos con cuidado , se requier e de dos personas para
levantar y trasladar su producto a su nueva ubicación.
Sus muebles se pueden desmontar y volver a ensamblar en caso de
mudanza.
•
•
Limpie el producto con un paño suave. NO utilice productos químicos o
abrasivos de limpieza.
Instrucciones
•Esta unidad está diseñada para ser utilizada únicamente con
los productos y/o pesos máximos indicados. Su uso con otros
productos y/o productos más pesados que los pesos máximos
indicados puede provocar inestabilidad o causar lesiones.
PRECAUCIÓN
ES
Paso 1
Inserte ❶ en B x 2, como se muestra (sección en inglés). Conecte B
x 2 a A, como se muestra.
Paso 2
Inserta ❸ en B x 2, como se muestra.
Fije B x 2 con ❷ y ❹.
NOTA: No apriete completamente los pernos. Esto facilitará el
montaje durante los siguientes pasos.
Paso 3
Gire la unidad ensamblada como se muestra. Deslice C en las
ranuras de B.
Paso 4
Inserta ❶ en B x 2. Adjunte A a B x 2, como se muestra.
Paso 5
Inserte ❸ en B x 2, como se muestra. Adjunte B x 3 a A con ❷ y ❹.
Apriete todos los tornillos y coloque la mesa con el lado derecho
hacia arriba.
Paso 6
Inserte ❶ en E x 2. Adjunte E x 2 a D.
Paso 7
Inserte ❸ en E x 2, como se muestra. Adjunte E x 2 a D con ❷ y ❹.
NOTA: No apriete completamente los pernos. Esto facilitará el
montaje en los siguientes pasos.
Paso 8
Gire la unidad a un lado como se muestra. Deslice F en las ranuras
de E x 2.
Paso 9
Inserta ❶ en E x 2. Una G a los lados de la silla E x 2.
Paso 10
Inserte ❸ en E x 2 como se muestra. Adjunte G junto a E x 2 con ❷
y ❹.
NOTA: Apriete todos los tornillos y coloque la silla sobre sus
patas.
Repita los pasos 6 a 10 para ensamblar las otras sillas.
Límite de peso: 15 lb / 6,8 kg mesa
60 lb / 27 kg silla
Revise los tornillos y tuercas periódicamente y apriételos si es necesario.

Merci d'avoir acheté un produit Dorel!
DA7501WH-5 (Blanc), DA7501GR-5 (Gris)
Ensemble Table et Chaise 5 pièces pour
enfants
Date d'achat Num é ro de lot
Informations sur la garantie
Dorel garantit que ce produit est exempt de tout vice de matériaux et de
fabrication et s'engage à remédier à un tel défaut. Cette garantie est valable un
an à compter de la date d'achat initiale. Elle se limite uniquement à la réparation
ou au remplacement des pièces défectueuses. La main-d'oeuvre nécessaire à
l'assemblage n'est pas incluse.
Cette garantie ne s'applique pas aux produits qui ont été mal assemblés, qui ont
été soumis à une utilisation abusive ou qui ont subi des modifications ou des
réparations. La garantie ne couvre pas l'usure, les déchirures ou la décoloration
du tissu (le cas échéant). La responsabilité pour les dommages indirects est
exclue quand l'exclusion est autorisée par la loi. Cette garantie vous confère des
droits spécifiques légaux. Il se peut que vous bénéficiiez de droits additionnels
car ceux-ci peuvent varier selon l'État ou la province.
Pour bénéficier du service de garantie, l'acheteur doit présenter la facture
originale. Les composants réparés ou remplacés sont garantis jusqu'à la fin de
la période de la garantie initiale uniquement. Les composants défectueux seront
réparés ou remplacés sans frais, sous réserve des conditions décrites ci-
dessus. Visitez www.dhpfurniture.com pour visionner la garantie limitée valide
aux États-Unis et au Canada.
Ce produit est conçu pour un usage domestique et n'est pas destiné à des
fins commerciales.
AVERTISSEMENT CONCERNANT LES JEUNES ENFANTS: Ce produit
contient des petits composants. S'il vous plaît assurez-vous qu'ils soient
gardés loin d'eux.
Ne pas utiliser d'outils électriques pour assembler votre mobilier. Ce type
d'outils risque d'endommager les pièces.
Précautions
CE FEUILLET CONTIENT DES INFORMATIONS DE SÉCURITÉ IMPORTANTES.
S'IL VOUS PLAÎT LIRE ET CONSERVER POUR RÉFÉRENCE ULTÉRIEURE.
Avant de commencer l'assemblage
Si vous avez besoin d'aide, appelez notre service à la clientèle sans frais.
Travaillez dans un endroit spacieux et près du lieu où l'unité sera utilisée,
préférablement sur un tapis, ou sur un morceau de l'emballage, afin de
protéger le plancher et le produit.
Nombre de personnes recommandées pour l'assemblage : 2
(cependant il est toujours préférable d'être assisté par une personne
supplémentaire).
Temps estimé d'assemblage : 30 mins .
Assurez-vous d'avoir bien reçu toutes les pièces. La plupart de celles-ci sont
étiquetées ou estampées sur leur côté non fini.
Lire attentivement chaque étape avant de débuter. Il est très important que
chaque étape de montage soit exécutée dans le bon ordre, sinon vous risquez
d'éprouver de la difficulté à assembler votre meuble.
Contact ez-nous!
Besoin d'aide pour assembler, identifier des pièces, vous informer sur le produit,
ou pour commander des pièces? Contactez-nous :
Clavardez avec nous : www.dhpfurniture.com
[email protected]
1-800-267-1739
Lundi - Vendredi / 9 am - 9 pm (Heure de l'Est)
Samedi / 10 am - 6:30 pm (Heure de l'Est)
Dimanche / 11 am - 7 pm (Heure de l'Est)
DHP Service à la Clientèle
12345 Albert Hudon, Suite 100, Montréal, Québec, Canada, H1G 3L1
