IZAR RADIO Extend Deutsch
1. Verpackungsinhalt
Kontrollieren Sie bitte vor der Installation bzw. Inbetrieb-
nahme des IZAR RADIO Extend den Verpackungsinhalt.

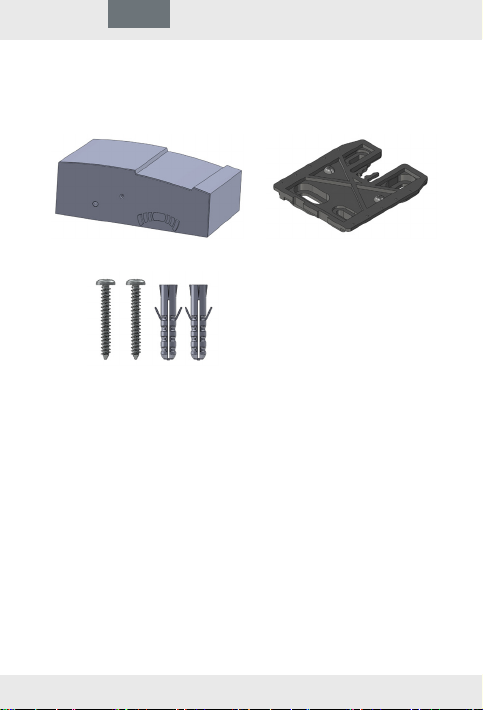

1x Modulgehäuse 1x Wandhalterung
2 Schrauben
2 Dübel
2. Einleitung
Der IZAR RADIO Extend ist ein Smart Metering Verstär-
ker der DIEHL Metering Gruppe, basierend auf den Open
Metering System Spezikationen (OMS-S).
Das Modul ist konzipiert, um die Erreichbarkeit der Zähler
in schwierigen Einbausituationen unter wirtschaftlichen
und technischen Aspekten zu ermöglichen.
Die Lebensdauer des Moduls beträgt bei normalem
Betrieb mindestens 8 Jahre.
Das Modul kann mit Zählern aller Medien betrieben wer-
den, wenn diese mit wireless M-Bus (T1-Mode) kommu-
nizieren. Die Datenaktualität ist einstellbar und liegt typi-
scherweise bei stündlich bis täglich.

- 3 -
IZAR RADIO Extend
Deutsch
3. Technische Daten
Allgemein
Funkfrequenz 868,95 MHz bzw. 434,475 MHz
Batterie 2 Lithiumzellen; 3,6 V
Anzahl Zähler Bis zu 4 Zähler
Umgebung
Schutzart IP 68
Betriebstemp. -20 °C bis +70 °C
Lagertemp. -10 °C bis +50 °C (Lagerdauer
<1 Jahr)
Luftfeuchtigkeit relativ 10% bis 70% (nicht konden-
sierend)
4. Hinweise
Verwenden Sie dieses Modul bei Gerätefehlern
nicht mehr und kontaktieren Sie sofort den
zuständigen Kundensupport.
Ein Gerätefehler liegt dann vor, wenn z.B.
Beschädigungen am Gehäuse bzw. an der
Wandhalterung vorhanden sind oder sich Flüs-
sigkeit im Gehäuse bendet.
Die einschlägigen Vorschriften gegen elektrosta-
tische Entladung (ESD) müssen beachten wer-
den.Das Gehäuse darf nicht geöffnet werden.

- 4 -
IZAR RADIO Extend Deutsch
Die Batterielebensdauer ist von der Umgebungs-
temperatur abhängig. Die typische Batteriele-
bensdauer gilt für Mitteleuropäische Umge-
bungstemperaturen.
5. Installation
Der Montageabstand des IZAR RADIO Extend zu
metallenen Gegenständen muss mindestens 1m
betragen.
Das Modul darf nicht direkter Sonneneinstrah-
lung ausgesetzt sein.
Die Wandhalterung muss an einer geraden und
achen Wand montiert werden.
Der Sitz muss gerade sein.

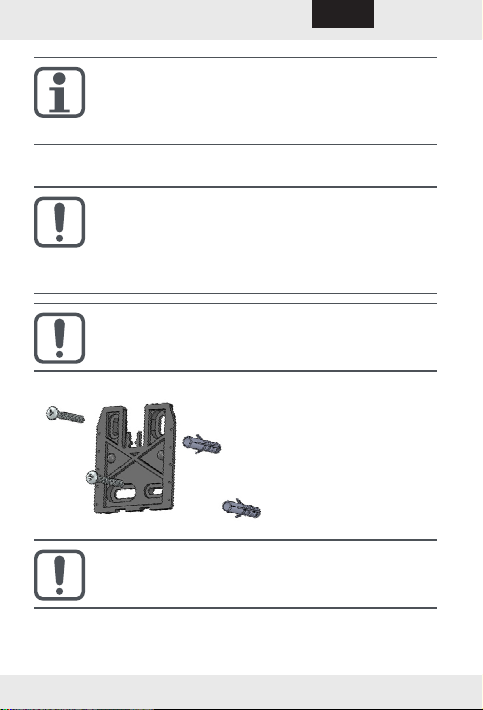

1. Befestigen Sie
die Wandhalte-
rung lagerich-
tig mittels der
beiden Schrauben
(Dübel) an einer
Wand.
Das Modul muss von oben in die Halterung ein-
geschoben werden. Somit wird ein fester Sitz
gewährleistet.

- 5 -
IZAR RADIO Extend
Deutsch

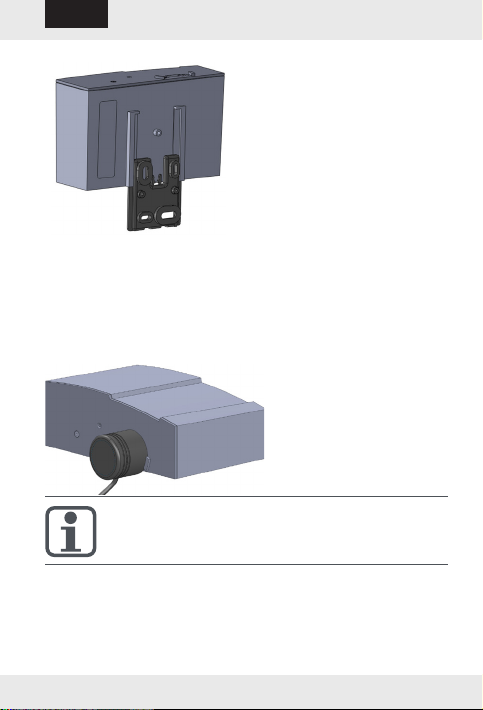

2. Schieben Sie das Modul
von oben in die Monta-
geplatte bis dieses in der
Rastnase einrastet.
6. Programmierung
Das IZAR RADIO Extend wird über die optische IrDA-
Schnittstelle mittels der Software IZAR@SET (ab Version
1.4.1) programmiert. Hierzu bitte die Bedienungsanlei-
tung IZAR@SET beachten.
Zur korrekten Program-
mierung müssen Sie den
Optokopf auf die optische
Schnittstelle des Moduls
aufsetzen (der Optokopf
haftet selbstständig).
Verwenden Sie bitte zur Programmierung den
Bluetooth-Optokopf IZAR OH BT.
7. Wartung
IZAR RADIO Extend benötigt keine besondere Wartung.
Nicht mit Lösungsmitteln oder Scheuermittel reinigen, da
diese das Kunststoffgehäuse beschädigen können.

- 6 -
IZAR RADIO Extend Deutsch
Wenn nötig, Tuch oder feuchten Schwamm zur Reinigung
verwenden.
Aufbewahrung:
Das Modul kann an einem trockenen Ort bei Temperatu-
ren zwischen -10 °C und +50 °C gelagert werden.
Die Lagerung darf höchstens ein Jahr betragen.
8. Transport und Lagerung
Bei Versand von Messgeräten / Komponenten
mit Funk per Luftfracht ist der Funk vor dem Ver-
sand zu deaktivieren.
9. Umwelthinweis
Das Gerät darf nicht mit dem Hausmüll entsorgt werden.
Senden Sie es zum Recycling an den Hersteller zurück.
10. Zulassung und Konformität
Hiermit erklärt Diehl Metering, dass der Funkanlagentyp
IZAR RADIO Extend der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist
unter der folgenden Internetadresse verfügbar:
http://www.diehl.com/de/diehl-metering/produkte-
loesungen/produkt-download/
Bitte wählen Sie dort den Partner "Diehl Metering GmbH"
und den Produktbereich "Systemtechnik" aus.

- 7 -
IZAR RADIO Extend
English
1. Package content
Please check the package content before you install or
use the IZAR RADIO Extend for the rst time.
1x module housing 1x wall bracket
2 screws
2 dowels
2. Introduction
The IZAR RADIO Extend is a Smart Metering amplier
from the DIEHL Metering Group, and is based on Open
Metering System Specications (OMS-S).
The module is designed to allow access to meters in dif-
cult installation situations under economical and technical
aspects.
The lifecycle of the module under normal operating con-
ditions is at least 8 years.
The module can be operated with meters for all media
provided the meters use Wireless M-Bus (T1 mode) for
communication. The frequency of data updates can be
adjusted and is typically set as hourly or daily.

- 8 -
IZAR RADIO Extend English
3. Technical Data
General
Radio frequency 868.95 MHz or 434.475 MHz
Battery 2 Lithium batteries; 3.6 V
Number of
meters
Up to 4 meters
Environment
Protection class IP 68
Operating temp. -20 °C to +70 °C
Storage temp. -10 °C to +50 °C (storage period
<1 year)
Relative humidity 10% to 70% (non-condensing)
4. Instructions
In the event of equipment error, discontinue use
and contact the responsible customer support
immediately.
An equipment error applies when, for example,
the housing and/or the wall bracket is damaged or when
the housing contains liquid.
Always observe the relevant regulations against
electrostatic discharge (ESD).
Do not open the housing.

- 9 -
IZAR RADIO Extend
English
Battery life depends on the ambient tempera-
ture. The typical battery life applies for Central
European ambient temperatures.
5. Installation
The minimum installation distance between the
IZAR RADIO Extend and metal objects is 1m.
The module must not be exposed to direct sun-
light.
The wall bracket must be evenly mounted on a
straight and at wall.
1. Use the two
screws (and dow-
els) to properly
attach the wall
bracket to a wall.
To ensure a secure t, the module must be
inserted into the bracket from above.

- 10 -
IZAR RADIO Extend English
2. Push the module into the
xture plate from above
until it engages in the
locking pin.
6. Programming
The IZAR RADIO Extend is programmed via the optical
IrDA interface using the IZAR@SET software (Version
1.4.1 or higher). Please observe the IZAR@SET operating
instructions.
For correct programming,
place the OptoHead onto
the optical interface of
the module (the Opto-
Head is self-adhesive).
For programming, please use the Bluetooth
OptoHead IZAR OH BT.
7. Maintenance
IZAR RADIO Extend does not require any special main-
tenance.

- 11 -
IZAR RADIO Extend
English
Do not use solvents or abrasive cleaning agents, as these
may damage the plastic housing.
If required, use a cloth or moist sponge for cleaning.
Storage:
The module can be stored in a dry place at temperatures
between -10 °C and +50 °C.
Maximum storage period is one year.
8. Transport and storage
When sending wireless measuring instruments /
components by air, deactivate the wireless
before shipping.
9. Environmental note
The device must not be disposed together with the
domestic waste.
Return it to the manufacturer for recycling.
10. Approval and Conformity
Hereby, Diehl Metering declares that the radio equipment
type IZAR RADIO Extend is in compliance with Directive
2014/53/EU.
The full text of the EU declaration of conformity is availa-
ble at the following internet address:
http://www.diehl.com/en/diehl-metering/products-
solutions/product-download/
On this page, please select "Diehl Metering GmbH" from
the partner list and "Metering Systems" from the product
list.
