IZAR RADIO Extend
Diese
Anleitung ist
dem Endkunden
auszuhändigen.
This guide must be
given to the end
consumer.
Installationsanleitung
Installation guide

- 2 -
IZAR RADIO Extend Deutsch English

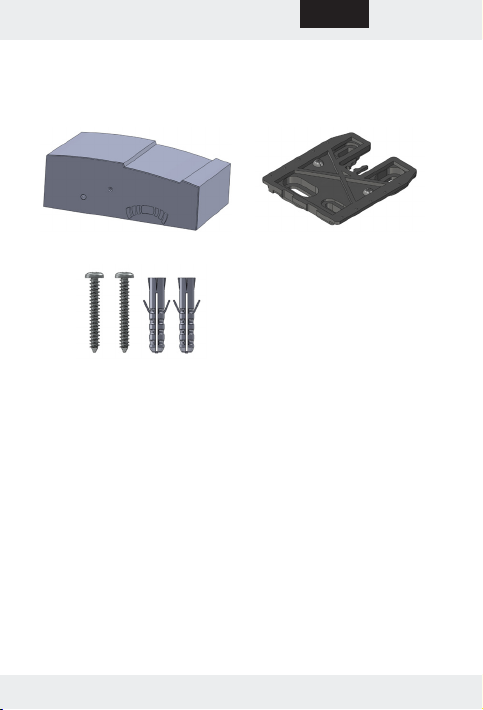

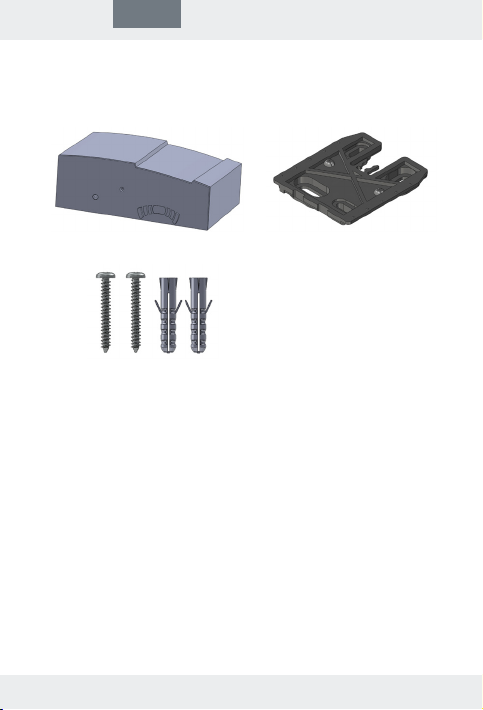

1. Verpackungsinhalt
Kontrollieren Sie bitte vor der Installation bzw. Inbetrieb-
nahme des IZAR RADIO Extend den Verpackungsinhalt.
1x Modulgehäuse 1x Wandhalterung
2 Schrauben
2 Dübel
2. Einleitung
Der IZAR RADIO Extend ist ein Smart Metering Verstär-
ker der DIEHL Metering Gruppe, basierend auf den Open
Metering System Spezikationen (OMS-S).
Das Modul ist konzipiert, um die Erreichbarkeit der Zäh-
ler in schwierigen Einbausituationen unter wirtschaftlichen
und technischen Aspekten zu ermöglichen.
Die Lebensdauer des Moduls beträgt bei normalem Betrieb
mindestens 8 Jahre.
Das Modul kann mit Zählern aller Medien betrieben wer-
den, wenn diese mit wireless M-Bus (T1-Mode) kommu-
nizieren. Die Datenaktualität ist einstellbar und liegt typi-
scherweise bei stündlich bis täglich.

- 3 -
IZAR RADIO Extend
Deutsch English
3. Technische Daten
Allgemein
Funkfrequenz 868,95 MHz bzw. 434,475 MHz
Erfüllte Normen
und Richtlinien
R&TTE Directive (1999/5/EC)
EN 60950-1:2006+A11:2009+A1:
2010+A12:2011+AC:2011
EN 301 489-1 v1.9.2
EN 301 489-3 v1.4.1
EN 300 220-2 v2.4.1
Batterie 2 Lithiumzellen; 3,6 V
Anzahl Zähler Bis zu 4 Zähler
Umgebung
Schutzart IP 68
Betriebstemp. -20 °C bis +70 °C
Lagertemp. -10 °C bis +50 °C (Lagerdauer
<1 Jahr)
Luftfeuchtigkeit relativ 10% bis 70% (nicht konden-
sierend)

- 4 -
IZAR RADIO Extend Deutsch English
4. Hinweise
Verwenden Sie dieses Modul bei Gerätefehlern
nicht mehr und kontaktieren Sie sofort den
zuständigen Kundensupport.
Ein Gerätefehler liegt dann vor, wenn z.B. Beschädigungen
am Gehäuse bzw. an der Wandhalterung vorhanden sind
oder sich Flüssigkeit im Gehäuse bendet.
Die einschlägigen Vorschriften gegen elektrostati-
sche Entladung (ESD) müssen beachten werden.
Das Gehäuse darf nicht geöffnet werden.
Die Batterielebensdauer ist von der Umgebungs-
temperatur abhängig. Die typische Batterielebe-
bensdauer gilt für Mitteleuropäische Umgebungs-
temperaturen.

- 5 -
IZAR RADIO Extend
Deutsch English
5. Installation
Der Montageabstand des IZAR RADIO Extend zu
metallenen Gegenständen muss mindestens 1m
betragen.
Das Modul darf nicht direkter Sonneneinstrahlung ausge-
setzt sein.

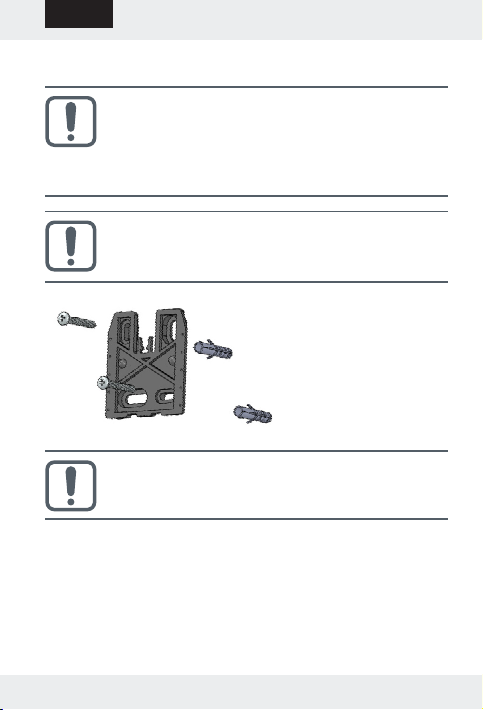

Die Wandhalterung muss an einer geraden und
achen Wand montiert werden.
Der Sitz muss gerade sein.
1. Befestigen Sie die
Wandhalterung
lagerichtig mit-
tels der beiden
Schrauben (Dübel)
an einer Wand.
Das Modul muss von oben in die Halterung einge-
schoben werden. Somit wird ein fester Sitz
gewährleistet.

- 6 -
IZAR RADIO Extend Deutsch English

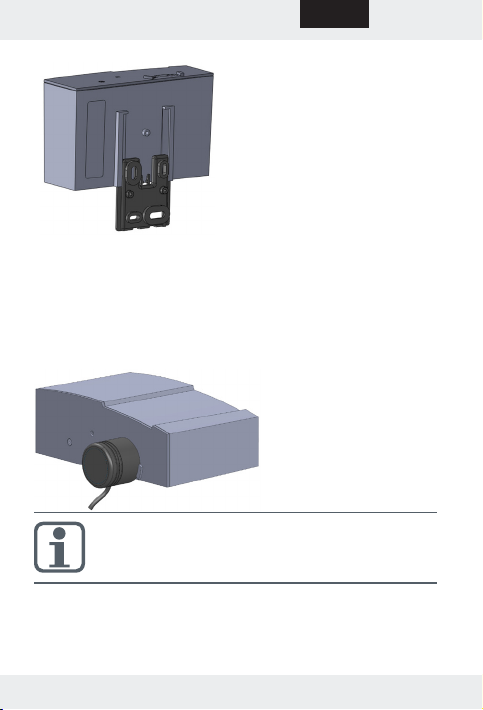

2. Schieben Sie das Modul
von oben in die Monta-
geplatte bis dieses in der
Rastnase einrastet.
6. Programmierung
Das IZAR RADIO Extend wird über die optische IrDA-
Schnittstelle mittels der Software IZAR@SET (ab Version
1.4.1) programmiert. Hierzu bitte die Bedienungsanleitung
IZAR@SET beachten.
Zur korrekten Program-
mierung müssen Sie den
Optokopf auf die opti-
sche Schnittstelle des
Moduls aufsetzen (der
Optokopf haftet selbst-
ständig).
Verwenden Sie bitte zur Programmierung den
Bluetooth-Optokopf IZAR OH BT.

- 7 -
IZAR RADIO Extend
Deutsch English
7. Zulassung und Konformität
®

- 8 -
IZAR RADIO Extend Deutsch English
8. Wartung
IZAR RADIO Extend benötigt keine besondere Wartung.
Nicht mit Lösungsmitteln oder Scheuermittel reinigen, da
diese das Kunststoffgehäuse beschädigen können.
Wenn nötig, Tuch oder feuchten Schwamm zur Reinigung
verwenden.
Aufbewahrung:
Das Modul kann an einem trockenen Ort bei Temperaturen
zwischen -10 °C und +50 °C gelagert werden.
Die Lagerung darf höchstens ein Jahr betragen.

- 9 -
IZAR RADIO Extend
Deutsch English
1. Package content
Please check the package content before you install or use
the IZAR RADIO Extend for the rst time.
1x module housing 1x wall bracket
2 screws
2 dowels
2. Introduction
The IZAR RADIO Extend is a Smart Metering amplier from
the DIEHL Metering Group, and is based on Open Metering
System Specications (OMS-S).
The module is designed to allow access to meters in dif-
cult installation situations under economical and technical
aspects.
The lifecycle of the module under normal operating condi-
tions is at least 8 years.
The module can be operated with meters for all media
provided the meters use Wireless M-Bus (T1 mode) for
communication. The frequency of data updates can be
adjusted and is typically set as hourly or daily.

- 10 -
IZAR RADIO Extend Deutsch English
3. Technical Data
General
Radio frequency 868.95 MHz or 434.475 MHz
Fullled standards
and directives
R&TTE Directive (1999/5/EC)
EN 60950-1:2006+A11:2009+A1:
2010+A12:2011+AC:2011
EN 301 489-1 v1.9.2
EN 301 489-3 v1.4.1
EN 300 220-2 v2.4.1
Battery 2 Lithium batteries; 3.6 V
Number of
meters
Up to 4 meters
Environment
Protection class IP 68
Operating temp. -20 °C to +70 °C
Storage temp. -10 °C to +50 °C (storage period
<1 year)
Relative humidity 10% to 70% (non-condensing)

- 11 -
IZAR RADIO Extend
Deutsch English
4. Instructions
In the event of equipment error, discontinue use
and contact the responsible customer support
immediately.
An equipment error applies when, for example, the housing
and/or the wall bracket is damaged or when the housing
contains liquid.
Always observe the relevant regulations against
electrostatic discharge (ESD).
Do not open the housing.
Battery life depends on the ambient temperature.
The typical battery life applies for Central Euro-
pean ambient temperatures.
5. Installation
The minimum installation distance between the
IZAR RADIO Extend and metal objects is 1m.
The module must not be exposed to direct sun-
light.
The wall bracket must be evenly mounted on a
straight and at wall.

- 12 -
IZAR RADIO Extend Deutsch English

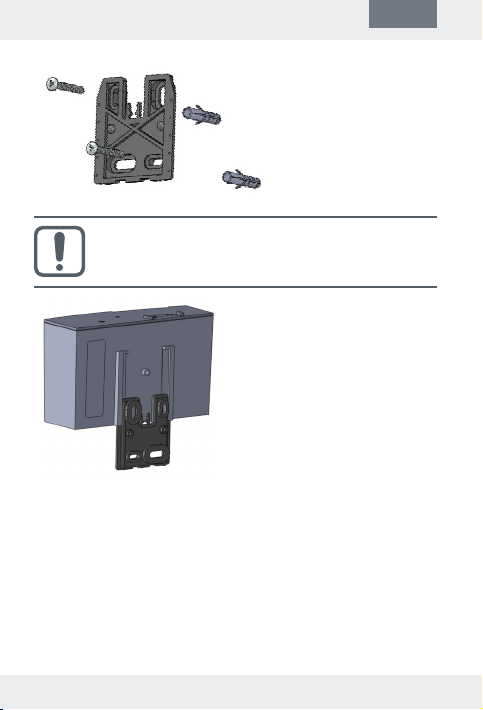

1. Use the two
screws (and
dowels) to pro-
perly attach the
wall bracket to a
wall.
To ensure a secure t, the module must be inser-
ted into the bracket from above.
2. Push the module into the
xture plate from above
until it engages in the
locking pin.

- 13 -
IZAR RADIO Extend
Deutsch English
6. Programming
The IZAR RADIO Extend is programmed via the optical
IrDA interface using the IZAR@SET software (Version
1.4.1 or higher). Please observe the IZAR@SET operating
instructions.
For correct programming,
place the OptoHead onto
the optical interface of the
module (the OptoHead is
self-adhesive).
For programming, please use the Bluetooth Opto-
Head IZAR OH BT.

- 14 -
IZAR RADIO Extend Deutsch English
7. Approval and Conformity
®

- 15 -
IZAR RADIO Extend
Deutsch English
8. Maintenance
IZAR RADIO Extend does not require any special mainte-
nance.
Do not use solvents or abrasive cleaning agents, as these
may damage the plastic housing.
If required, use a cloth or moist sponge for cleaning.
Storage:
The module can be stored in a dry place at temperatures
between -10 °C and +50 °C.
Maximum storage period is one year.

Mat.-Nr. 3051330 • 01/2014
Hydrometer GmbH
Industriestr. 13
91522 Ansbach
Fon: ++49 (0)981-1806-0
Fax: ++49 (0)981-1806-615
