Dietz 1583 IMU User manual

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev. 0 Stand: 08/ 2011
1
BMW Navigation Professional CCC
Bedienungsanleitung
Instruction manual
Audiotechnik Dietz Vertriebs-GmbH ● Benzstr. 12 ● 67269 Grünstadt ● i[email protected] ● www.dietz.biz
1583

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev. 0 Stand: 08/ 2011
2
Inhaltsverzeichnis
Inhaltsverzeichnis...........................................................................................................................................................................................2
Allgemeine Hinweise......................................................................................................................................................................................2
Lieferumfang..................................................................................................................................................................................................3
Allgemeine Sicherheitshinweise .....................................................................................................................................................................3
Hinweise auf Voraussetzungen für den Bestimmungsmäßigen Betrieb...........................................................................................................4
Optionale Steuerkabel....................................................................................................................................................................................5
Anschlussdiagramm.......................................................................................................................................................................................6
Installationshinweise.......................................................................................................................................................................................7
Interface Anbindung .......................................................................................................................................................................................9
Videoleitung / Stromversorgung....................................................................................................................................................................10
Setup Video Interface CCC ..........................................................................................................................................................................11
Konfigurationsbeispiele.................................................................................................................................................................................12

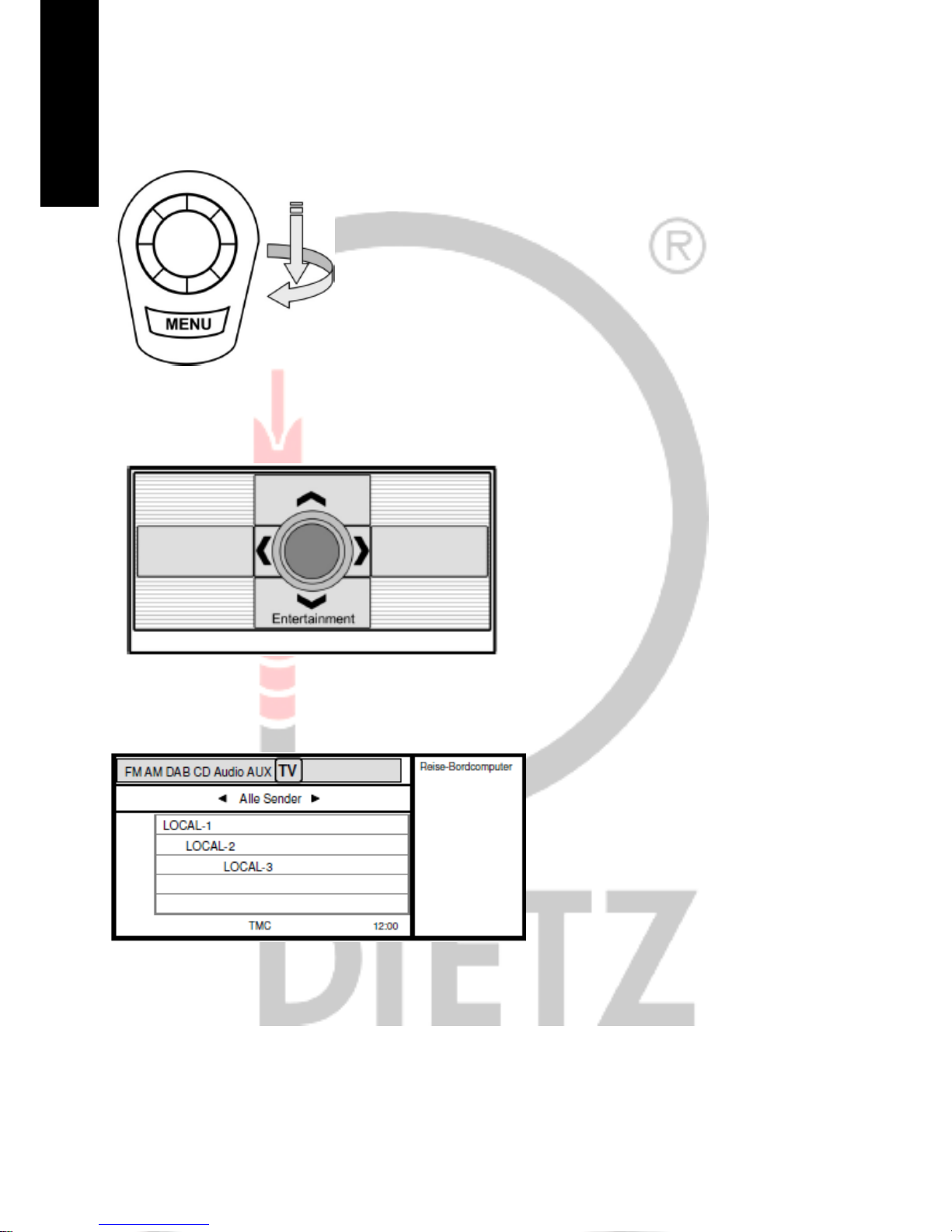

Bedienhinweise CCC....................................................................................................................................................................................14
Funktionsliste ...............................................................................................................................................................................................15
Steuerfunktionen..........................................................................................................................................................................................15
Wartungshinweise........................................................................................................................................................................................16
Technische Daten.........................................................................................................................................................................................16
Allgemeine Hinweise
Sehr verehrter Kunde,
vielen Dank, dass Sie sich für ein Produkt der Firma Audiotechnik Dietz entschieden haben. Sie haben eine
hervorragende Wahl getroffen.
Bei der Entwicklung des Produktes wurde besonders auf Ihre persönliche Sicherheit, kombiniert mit
bestmöglichstem Bedienungskomfort, modernem Design und aktuelle Produktionstechniken geachtet.
Aber trotz größtmöglicher Sorgfalt kann es bei unsachgemäßer Installation oder Benutzung, oder bei falscher
Bedienung zu Verletzungen oder/und Sachschäden kommen.
Bitte lesen Sie deshalb die Ihnen vorliegende Bedienungsanleitung sorgfältig und vollständig durch und
bewahren Sie diese auf!
Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die
Konformität wurde nachgewiesen, die entsprechenden Unterlagen und Erklärungen sind beim Hersteller
hinterlegt.
Alle Artikel aus unserer Produktion durchlaufen eine 100%ige Prüfung –zu Ihrer Sicherheit.
Wir behalten uns vor, jederzeit technische Änderungen durchzuführen, die dem Fortschritt dienen.
Je nach Artikel und Einsatzzweck ist es eventuell notwendig, vor der Installation bzw. Inbetriebnahme die
gesetzlichen Bestimmungen des jeweiligen Landes zu prüfen.
Das Gerät ist bei Garantieansprüchen in der Originalverpackung mit beigelegtem Kaufbeleg und detaillierter
Fehlerbeschreibung dem Verkäufer einzuschicken. Beachten sie hierbei die Rücksendebestimmungen des
Herstellers (RMA). Es gelten die gesetzlichen Gewährleistungsvorschriften.
Der Garantieanspruch und auch die Betriebserlaubnis erlischt durch:
a) unbefugte Änderungen am Gerät oder Zubehör, die nicht vom Hersteller oder dessen Partnern
durchgeführt oder genehmigt wurden
b) öffnen des Gehäuses eines Gerätes
c) selbst ausgeführte Reparaturen am Gerät
d) unsachgemäße Nutzung / nicht bestimmungsgemäße Nutzung / Betrieb
e) Gewalteinwirkung auf das Gerät (Herabfallen, mutwillige Zerstörung, Unfall, etc.)
Beachten Sie beim Einbau alle sicherheitsrelevanten und gesetzmäßigen Bestimmungen.
Das Gerät darf nur durch geschultes Fachpersonal oder ähnlich qualifizierte Personen eingebaut werden.
D
E
U
T
S
C
H

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev. 0 Stand: 08/ 2011
3
Lieferumfang
- 1 St. Bedienungsanleitung - 1 St. Diagnose Interface
- 1 St. Multimedia Interface 1583
- 1 St. Lichtleiteranschlusskabel
- 1 St. Kabelbaum
Allgemeine Sicherheitshinweise
WARNUNG
Die Installation darf nur durch geschultes Fachpersonal durchgeführt werden. Installationen nur im
spannungslosen Zustand vornehmen. Dafür z.B. die Batterie vom Bordnetz trennen, beachten Sie dabei bitte die
Vorgaben des Fahrzeugherstellers.
Verwenden Sie niemals sicherheitsrelevante Schrauben, Bolzen oder sonstige Befestigungspunkte an Lenkung,
Bremssystem oder anderen Komponenten, um Ihre eigene Fahrsicherheit nicht zu gefährden.
Schließen Sie das Gerät nur an 12V KFZ Spannung mit Masseverbindung zur Karosserie an.
Diese Unterbaugruppe ist nicht zugelassen zum Einsatz in LKWs oder anderen KFZ mit 24V Bordspannung.
Vermeiden Sie den Einbau des Gerätes an Stellen wodurch die Fahrsicherheit oder die Funktionstüchtigkeit
anderer im Fahrzeug verbauter Unterbaugruppen eingeschränkt würde.
HINWEIS
Bitte verwenden Sie die in dieser Montageanleitung vorgeschriebenen Anschlüsse zur Montage des Gerätes.
Die hier aufgeführten Hinweise treffen zwar auf die meisten, aber nicht auf alle Produkte gleichermaßen zu!
Sollten Sie Fragen hierzu haben, wenden Sie sich bitte an Ihren Händler.
Lassen Sie das Gerät nicht fallen! Vermeiden Sie Beschädigungen! Ist das Gerät
heruntergefallen, oder ist das Gehäuse beschädigt, wenden Sie sich bitte an einen
Servicepartner.
Achtung! Gefahr von Elektroschock! Öffnen Sie nie das Gehäuse! Es gibt keine zu
wartenden Teile im Inneren. Lassen Sie Service- oder Reparaturarbeiten nur von
qualifizierten Personen durchführen.
Achtung! Gefahr von Brand oder Elektroschock! Setzen Sie das Gerät keinem Regen oder
anderer Feuchtigkeit (Badewanne, Schwimm- oder Spülbecken) aus. Stellen Sie keine
wasserbeinhaltenden Objekte wie beispielsweise Trinkgläser oder Blumenvasen auf dem
Gerät ab.
Achtung! Gefahr von Elektroschock! Vermeiden Sie bei Gewitter eine Berührung mit dem
Gehäuse und ziehen Sie die Stecker der Spannungsversorgung und Antennen vom Gerät
ab, um Schäden zu vermeiden.
Achtung! Gefahr von Brand oder Elektroschock! Überlasten Sie auf keinen Fall die
Stromanschlüsse oder die Verlängerungskabel.
Achtung! Gefahr von Brand oder Elektroschock! Stecken Sie niemals Fremdkörper in die
Öffnungen am Gehäuse! Die Gegenstände können Kurzschlüsse verursachen.
Achtung! Gefahr von Brand oder Elektroschock! Sollte das Kabel oder der Anschlußstecker
des Gerätes beschädigt sein, ziehen Sie den Stecker heraus und wenden Sie sich an einen
Servicepartner.
Achtung! Gefahr von Brand oder Elektroschock! Sorgen Sie dafür, dass das Strom-
anschlußkabel nicht gequetscht wird.
D
E
U
T
S
C
H

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev. 0 Stand: 08/ 2011
4
Schalten Sie bei Rauch-, Geräusch- und/oder Geruchsentwicklung das Gerät sofort ab und
trennen Sie es sofort von der Spannungsversorgung. Benutzen Sie das Gerät nicht weiter!
Setzen Sie das Gerät keiner starken Sonnenbestrahlung oder anderen starken
Hitzeeinwirkungen aus! Montieren Sie das Gerät nie in der Nähe von oder gar über
Radiatoren, Warmluftschläuchen oder anderen Wärmequellen.
Sorgen Sie für genügend Luftzirkulation um Schäden an den Gerätekomponenten zu
vermeiden.
Ziehen Sie bitte den Stecker der Stromversorgung, wenn:
a) Sie das Gerät längere Zeit nicht benutzen
b) Sie das Gerät reinigen möchten (benutzen Sie keine feuchten- oder Sprüh-Reiniger.
Verwenden Sie nur trockene Tücher zur Reinigung).
c) das Gerät trotz Überprüfung mit Hilfe der Fehlersuche nicht funktioniert (wenden Sie sich
in diesem Falle an einen unserer Servicepartner)
Platzieren Sie das Gerät nie in staubiger Umgebung. Staubzusammenballung infolge von
Temperatureinwirkung kann das Gerät zerstören.
Verstopfen Sie keine Öffnungen am Gehäuse, an der Rückseite oder am Boden.
Stellen Sie das Gerät nie auf ein Bett, Sofa oder ähnliche Oberflächen. Auch hier können
die Öffnungen verdeckt werden.
Stellen Sie das Gerät nie in geschlossen umbaute Möbel, wenn dadurch die Luftzirkulation
gefährdet wird.
Stellen Sie das Gerät nicht auf instabile Unterkonstruktionen. Durch Herunterfallen des
Gerätes könnten Sie verletzt und das Gerät beschädigt werden.
Lassen Sie Reparaturen immer nur von unseren Servicepartnern durchführen! Bei selbst
reparierten Geräten erlischt der Garantieanspruch!
Wenn Sie eine durchgeschmolzene Sicherung ersetzen müssen, schalten Sie das Gerät ab
und trennen Sie es von der Spannungsversorgung. Benutzen Sie nur Sicherungen gleicher
Stärke als Ersatz, um Schäden am Gerät zu vermeiden!
Hinweise auf Voraussetzungen für den Bestimmungsmäßigen Betrieb
Setzen Sie das Gerät nur in dem ihm zugedachten Bereich ein.
Bei zweckfremdem Gebrauch, nicht fachgerechter Installation oder bei Umbauten erlöschen die Betriebs-
Erlaubnis und der Garantieanspruch.
D
E
U
T
S
C
H

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev. 0 Stand: 08/ 2011
5
Multimedia Adapter
Unkomplizierte Montage, kein Durchtrennen von Leitungen notwendig
Alle serienmäßigen Funktionen bleiben vollständig erhalten
Bedienung über das Navigationssystem
Audioausgabe über Fahrzeuglautsprecher - keine Installation von Zusatzlautsprechern notwendig
HINWEIS: Vor Installation ist zu prüfen, ob das Fahrzeug mit Adaptern von
Fremdmarken ausgestattet ist. Sollte ein nicht von Audiotechnik Dietz GmbH
entwickeltes Interface verbaut sein wird für die uneingeschränkte Funktion des
Multimedia Adapters nicht garantiert. Gegebenenfalls ist das markenfremde Interface
aus dem Fahrzeug zu entfernen.
HINWEIS: Lichtwellenleiter dürfen NICHT GEKNICKT werden! Empfohlener
Verlegeradius liegt bei 40mm.
Bei fehlerhafter Installation kommt es zu höheren Dämpfungen und
Laufzeitunterscheiden. In diesem Fall wird für die uneingeschränkte Funktion des
Multimedia Adapters nicht garantiert.
Hinweis:Bei Installation von 2Endgeräten (z.B. DVD Player + DVB-T) ist der Y-Verteiler (Art.Nr. 1512) zu
verwenden um beide Steuerleitungen anschließen zu können (Abb. 1).
Abb.1

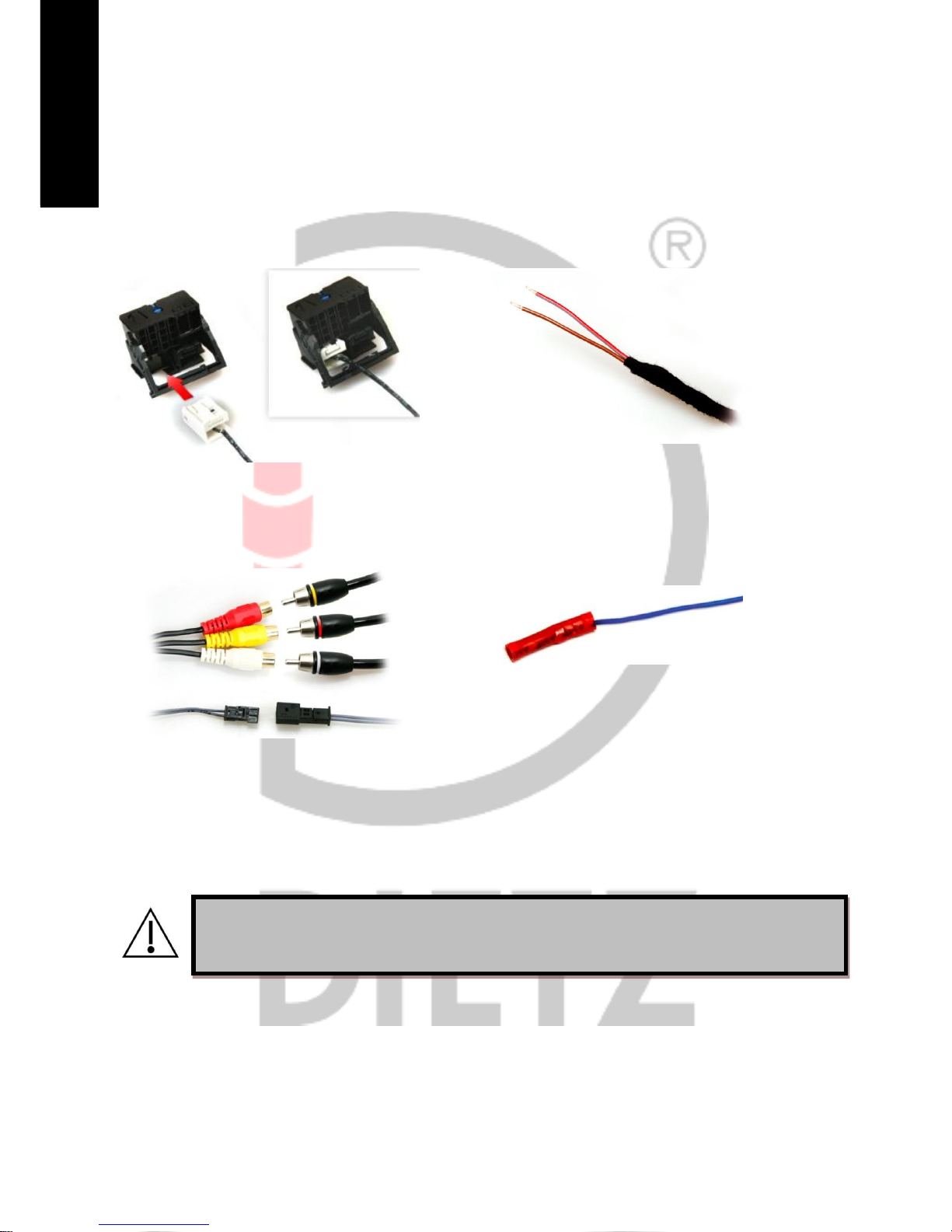

Optionale Steuerkabel
Um die Geräte wie DVB-T Tuner 1492, 1493, 1494 und 85700BL über die IMU steuern zu
können werden je nach Gerät folgende unterschiedliche Steuerkabel benötigt:
Für 1492 wird Art.Nr. 1515 benötigt
Für 1493 wird Art Nr. 1522 benötigt
Für 1494 wird Art.Nr. 1523 benötigt
Für 85700BL wird Art.Nr. 1513 benötigt
D
E
U
T
S
C
H

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev. 0 Stand: 08/ 2011
6
Anschlussdiagramm
ACC (Blau) –Verbinden zur ACC Leitung (Remote) des Endgerätes (DVD/ DVB-T)
Verfügt das Endgerät nicht über eine ACC Leitung verbleibt die ACC Leitung vom Interface ohne
Funktion im Fahrzeug.
ACHTUNG: KEINE Leitung für die Spannungsversorgung (DVD/ DVB-T) zur
ACC –Leitung vom Interface verbinden! Dies kann das Video Interface zerstören!
D
E
U
T
S
C
H

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev. 0 Stand: 08/ 2011
7

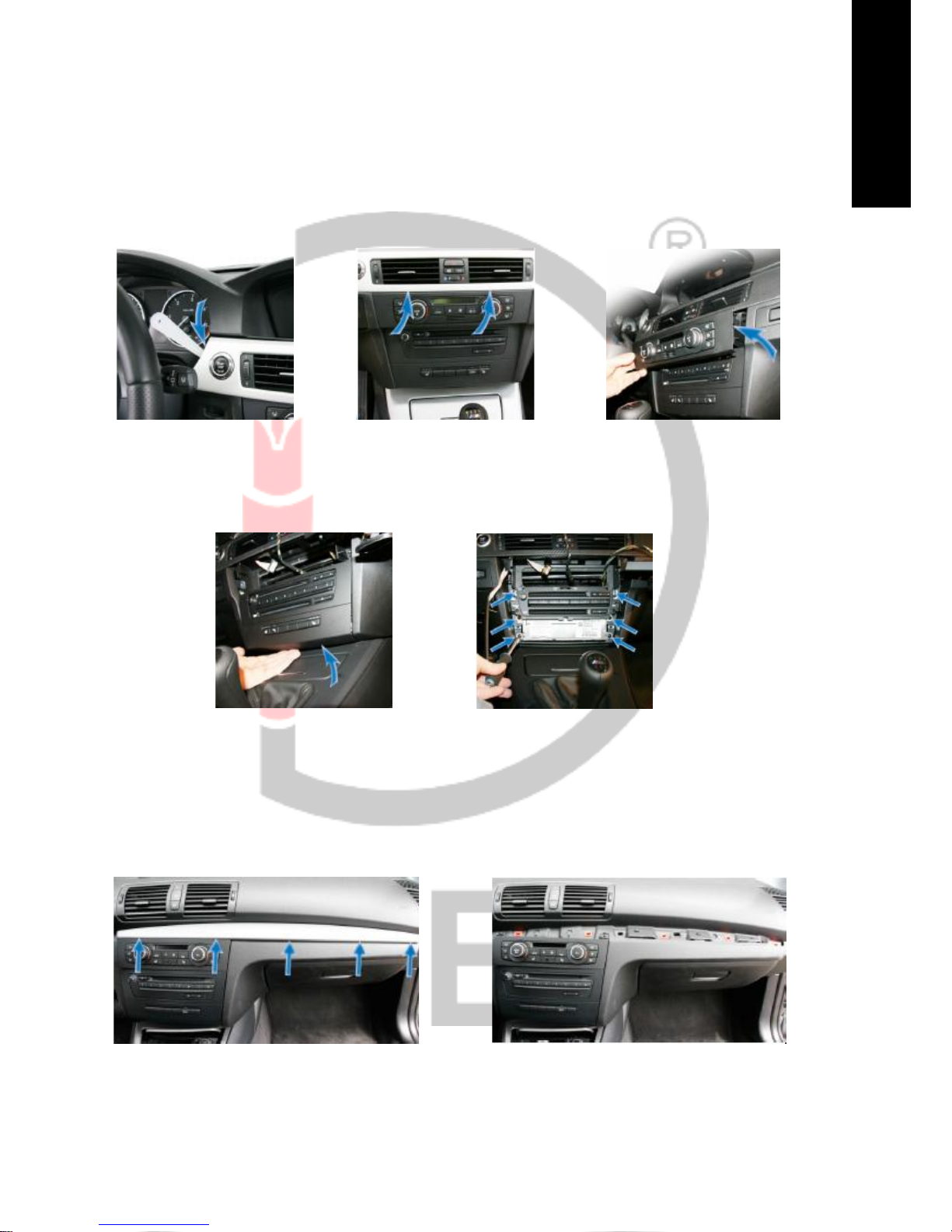

Installationshinweise
3er - E90, E91, E92, E93
Blende unter Verwendung von geeignetem Werkzeug (Demontagekeil) vorsichtig aus der Fassung hebeln (Abb.
1, 2). Diese muss nicht komplett gelöst werden. Entfernen Sie das Klimabedienteil (Abb. 3). Dieses ist gesteckt
–Befestigungspunkte links, rechts.
Abb.1 Abb. 2 Abb. 3
Entnehmen Sie die Abdeckung des Navigationsrechners (Abb. 4). Lösen Sie die benötigten Schrauben vom
Radio bzw. Navigationsrechner (Abb. 5). Ziehen Sie die Einheit vorsichtig heraus.
Abb.4 Abb. 5
1er –E81, E82, E87, E88
Entfernen Sie die Blende unter Verwendung von geeignetem Werkzeug (Plastikkeil –um Beschädigungen zu
vermeiden). Diese ist gesteckt –5 Befestigungspunkte (Abb. 6, 7).
Abb. 6 Abb. 7
D
E
U
T
S
C
H

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev. 0 Stand: 08/ 2011
8
Entfernen Sie das Klimabedienteil (Abb. 8). Entnehmen Sie die Abdeckung des Navigationsrechners (Abb. 9).
Lösen Sie die benötigten Schrauben vom Radio bzw. Navigationsrechner (Abb. 10). Ziehen Sie die Einheit
vorsichtig heraus.
Abb.8 Abb.9 Abb.10
5er –E60, E61
Hebeln Sie die Blende unter Verwendung von geeignetem Werkzeug (Demontagekeil –um
Beschädigungen zu vermeiden) vorsichtig aus Ihrer Fassung (Abb. 11, 12).
Abb.11 Abb.12
Lösen Sie die Schrauben der Frontblende (Abb. 13). Lösen Sie die benötigten Schrauben vom Radio bzw.
Navigationsrechner (Abb. 14). Ziehen Sie die Einheit vorsichtig heraus.
Abb.13 Abb.14
D
E
U
T
S
C
H

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev. 0 Stand: 08/ 2011
9
Interface Anbindung
Entnehmen Sie den Quadlock Stecker (Abb. 1) aus der Radio- bzw. Navigationseinheit. Entfernen Sie den
Lichtwellenleiter (Abb. 2).
Abb. 1 Abb. 2
Stecken Sie das gelieferte Gehäuse auf den soeben entfernten (originalen) Lichtwellenleiter (Abb. 3). Verbinden
Sie den originalen Lichtleiterstecker mit der Buchse vom gelieferten Kabelsatz (Abb. 4-5).
Abb. 3 Abb. 4
Integrieren Sie den Lichtleiter vom gelieferten Kabelsatz am Quadlock Stecker (Abb. 6).
Abb. 5 Abb. 6
Verbinden Sie den 18-poligen sowie den Lichtleiterstecker zum Interface (Abb. 7) –Blindstecker vom Interface
entfernen. Abbildung 8 Zeigt die korrekte Einbindung des Interface.
Abb. 7 Abb. 8
D
E
U
T
S
C
H

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev. 0 Stand: 08/ 2011
10
Videoleitung / Stromversorgung
Verbinden Sie den 18-poligen Stecker zur Navigationseinheit (Abb. 1).
Die Leitungen Braun (Masse) und Rot (Dauerplus) sind mit einer Löt- oder neuen Crimpverbindung
spezifisch zum Fahrzeug zu verbinden (Abb. 2). Keine Quetschverbinder verwenden!
HINWEIS: Leitungsfarbe kann auch neutral sein –Anschluss siehe Leitungsaufdruck.
Abb. 1 Abb.2
BRAUN (Masse) ROT (Dauerplus)
18-poligen Stecker sowie den Lichtleiterstecker zum Multimediainterface verbinden –Blindstecker vom Interface
entfernen. Verbinden Sie die Audio- Video- und Steuerleitung zum gelieferten Kabelsatz.
Abb.4
Abb.3
Einzelleitung Blau (Abb. 5) -Verbinden mit der ACC Leitung vom Endgerät (DVD/ DVB-T)
VORHER die Anschlusshinweise vom Endgerät (DVD/ DVB-T) prüfen welche Leitung die ACC ist!
Quetschverbindung fachgemäß herstellen.
Verfügt das Endgerät nicht über eine ACC Leitung verbleibt die ACC Leitung vom Interface ohne Funktion im
Fahrzeug.
ACHTUNG: KEINE Leitung für die Spannungsversorgung (DVD/ DVB-T) zur
ACC Leitung vom Interface verbinden! Dies kann das Video Interface
zerstören!
D
E
U
T
S
C
H
D
E
U
T
S
C
H

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev. 0 Stand: 08/ 2011
11
Setup Video Interface CCC
1. Oberste Menüebene ENTERTAINMENT auswählen (Abb. 1).
Abb.1
2. TV-Tuner Quelle auswählen (Abb. 2) >…
Abb.2
3. Mittels Drehregler den Menüpunkt 90 - SYS-SETUP auswählen (Abb. 3) >…
Abb.3
ERNEUT Drehregler betätigen >…
D
E
U
T
S
C
H

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev. 0 Stand: 08/ 2011
12
Abb.5
4. Anzahl der zu steuernden Geräte festlegen
1C: Konfiguration Single- oder Dualsteuerung
1C00: Steuerung EINES Endgerätes –Dualsteuerung ist deaktiviert
Das Endgerät ist über den Menüpunkt 2C auszuwählen.
Bei Steuerung von ZWEI Endgeräten unter Menüpunkt 1C01 bis 1Cxx das Gerät für die
Erststeuerung auswählen (siehe Tabelle S.17).
2C: Geräteauswahl der Dualsteuerung
Auswahl der Endgeräte über den Menüpunkt 2C00 bis 2Cxx
Geräte Code
Endgerät
Geräte Code
Endgerät
1C02
85700BL
2C01
1492
DIESE EINSTELLUNG IST
NUR FÜR DEN DUALMODUS
2C02
1491 / 1493 / 1494
2C07
85700BL
Mittels Drehregler die jeweiligen Endgeräte festlegen. Der *symbolisiert die aktuelle Konfiguration.
HINWEIS: Bei nur einem Endgerät ist zunächst 1C00 zu setzen bevor das Endgerät über 2Cxx ausgewählt
wird.
Konfigurationsbeispiele
1 Endgerät
Abb. 6
D
E
U
T
S
C
H

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev. 0 Stand: 08/ 2011
13
2 Endgeräte
Abb.1
ERNEUT Drehregler betätigen >…
5. Einstellungen speichern –wählen Sie den Menüpunkt SAVE um die vorgenommenen Einstellungen
zu speichern (Abb. 2).
Abb.2
ERNEUT Drehregler betätigen >…
6. Lautstärke Einstellung –wählen Sie den Menüpunkt VOLUME UP (Abb. 3). Drücken Sie den
Drehregler so oft, bis die Lautstärke des Endgerätes auf Maximum steht.
Abb.3 Abb.4
HINWEIS: Für einen hohen Bedienkomfort empfiehlt es sich zusätzlich immer den
Infrarotempfänger der Fernbedienung zu installieren.
D
E
U
T
S
C
H

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev. 0 Stand: 08/ 2011
14
Bedienhinweise CCC
Die Bedienung erfolgt über die Tasten der iDrive Bedieneinheit (Abb. 1).
Abb.1
Auswahl der Menüebene ENTERTAINMENT (Abb. 3) >…
Abb. 3
TV-Tuner Quelle auswählen (Abb. 4)
Abb. 4
D
E
U
T
S
C
H

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev. 0 Stand: 08/ 2011
15
Funktionsliste
Mittels Drehregler können folgende Funktionen des jeweiligen Endgerätes (DVD bzw. DVB-T)
ausgeführt werden (Abb. 1). - Detaillierte Auflistung siehe Tabelle Steuerfunktionen.
Abb.1
Steuerfunktionen
Anzeige im Display
Funktionsbeschreibung
80 –OK
OK-Taste der Fernbedienung
80 - Power
Ein-/ Ausschalten
80 –Radio
Umschalten auf Digital Radio (Nur in best. Regionen möglich)
80 –VideoInput
Auswahl der Video-Eingänge und Steuerung (2 Geräte Modus)
80 –Search
Sendersuchlauf
80 –Exit
Exit-Taste der Fernbedienung
80 –Up
Pfeil-Taste oben der Fernbedienung
80 –Down
Pfeil-Taste runter der Fernbedienung
80 –Left
Pfeil-Taste links der Fernbedienung
80 –Right
Pfeil-Taste rechts der Fernbedienung
80 –Next
Track vor
80 –Previous
Track zurück
80 –Volume Up
Endgerätelautstärke erhöhen
80 –Volume Down
Endgerätelautstärke verringern
80 –USB
Auswahl USB Quelle
80 –Setup
Menü-Taste der Fernbedienung
90 –Sys. Setup
Konfiguration Multimedia Adapter
D
E
U
T
S
C
H

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev. 0 Stand: 08/ 2011
16
Wartungshinweise
Das Gerät bedarf keiner Wartung.
Zum Reinigen des Gerätes benutzen Sie bitte nur ein trockenes Tuch zum Abwischen. Gegebenenfalls können
Sie bei stärkerer Verschmutzung das Gerät vorsichtig mit einem leicht angefeuchteten Tuch reinigen. Benutzen
Sie keinesfalls scharfe Reinigungsmittel zum Säubern des Gerätes.
Technische Daten
Softwarestand: SW 1.15
Spannungsversorgung: 12 V DC
Spannungs-Arbeitsbereich: 10,0 –14,6 V DC
Ruhestrom: 7 mA
Leistungsaufnahme max.: 0,3 W
Temperaturbereich: -40 - +85 °C
Gewicht: 0,110 kg
Abmessungen: 95 x 90 x 32 mm
Das Gerät ist für den Automotiven Bereich gedacht und hat daher eine Lebensdauer von maximal 10 Jahren.
Audiotechnik Dietz®Vertriebs-GmbH
Benzstr. 12
D-67269 Grünstadt
Germany
[email protected]
www.dietz.biz
D
E
U
T
S
C
H

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev. 0 Stand: 08/ 2011
17
Table of content
Table of content............................................................................................................................................................................................17
General advice.............................................................................................................................................................................................17
Scope of delivery..........................................................................................................................................................................................18
General safety instructions ...........................................................................................................................................................................18
References of legal regulations for operation................................................................................................................................................19
Optional control cable...................................................................................................................................................................................20
Connection diagram .....................................................................................................................................................................................21
Installation....................................................................................................................................................................................................22
Interface connection.....................................................................................................................................................................................24
Video wire / Power supply ............................................................................................................................................................................25
Setup Video Interface CCC ..........................................................................................................................................................................26
Configuration sample....................................................................................................................................................................................27
Control CCC.................................................................................................................................................................................................29
Funktionsliste ...............................................................................................................................................................................................30
Control functions ..........................................................................................................................................................................................30
Service notes................................................................................................................................................................................................31
Technical data..............................................................................................................................................................................................31
General advice
Dear client,
many thanks for having chosen an Audiotechnik Dietz product. You have made a magnificent choice.
While developing this product, your personal safety combined with the best operating service, modern design
and an up-to-date production technique was especially taken into account.
Unfortunately, despite the utmost care injuries and/or damages might occur due to improper installation and/or
use.
Please read the attached instruction manual completely with great care and keep it!
This product meets the actual European and national directions. The conformity was proved; the respective
documents and explanations are stored with the manufacturer.
All articles of our production line pass through a 100 % check - for your safety and security.
We reserve the right to carry out technical changes which serve the improvement at any time.
According to each article and purpose, it is sometimes necessary to check each country’s legal regulations
before installing and starting the unit.
In case of guarantee claims, the device has to be sent back to the seller in the original packaging with the
attached bill of purchase and detailed defect's description. Please pay attention to the manufacturer's return
requirements (RMA). The legal warranty directions are valid.
The guarantee claim as well as the operating permission becomes invalid due to:
a) unauthorized changes to the device or accessories which have not been approved or carried out by the
manufacturer or its partners
b) opening the device's frame
c) device's repairs carried out by one's own
d) improper use / operation
e) brute force to the device (drop, willful damage, accident etc.)
During installation, please pay attention to all safety relevant and legal directions.
The device has only to be installed by trained personnel or similarly qualified people.
E
N
G
L
I
S
H

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev. 0 Stand: 08/ 2011
18
Scope of delivery
- 1 pc. Instruction manual - 1 pc. Diagnostic interface
- 1 pc. Multimedia interface 1583
- 1 pc. Fibre optic cable
- 1 pc. Cable kit
General safety instructions
WARNINGS
Installation requires special knowledge.
Do not install the unit yourself. For safe and reliable installation, consult a dealer having special knowledge.
Installation may only be done during idle status. Disconnect the battery from the car’s electrical system, for
example. Thereby, please pay attention to the car’s manufacturer-requirements.
Never use bolts or nuts from the car’s safety devices for installation. If bolts or nuts from the steering wheel, brakes
or other safety devices are used for installation of the unit, it may cause an accident.
Use the unit with a DC 12V negative ground car. This unit cannot be used in large trucks which use a DC 24V battery.
If it is used with a DC 24V battery, it may cause a fire or accident.
Avoid installing the unit in following places:
- Where it would hinder your safe driving.
- Where it could damage the car’s fittings.
CAUTION
Since there may be legal regulations defining the permissible installation locations for this unit, be sure to install it
in a location complying with any such laws.
The references in this chapter apply to most of our products, but not to all. If you have further questions, please
contact your local dealer.
Do not hit this product. Avoid any damage.
Warning! Risk of electric shock! Never remove the cover. There are no user-serviceable
parts inside. Refer servicing to qualified personal.
Warning! Risk of fire or electric shock! Do not use this product near water (for example
bathtub, washbowl, etc.) or in wet basements (swimming pool). To reduce the risk of
casualties, never expose the unit any moisture. Never put a wet object (like a flower pot) on
the unit.
Warning! Risk of electric shock! To protect the unit against damage, unplug the power cable
and the antennas of the unit if a thunder is present.
Warning! Risk of fire or electric shock! Do not overload wall outlets and extension cords.
Warning! Risk of fire or electric shock! Never insert objects of any kind into this product
through openings. They can cause short circuits, which could result in fire or electric shock.
Warning! Risk of fire or electric shock! When the cable or plug of this product is broken,
please pull out the plug and refer servicing to qualified personal.
E
N
G
L
I
S
H

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev. 0 Stand: 08/ 2011
19
Warning! Risk of fire or electric shock! Don’t put anything on the power cable! This can
damage the cable.
If smoking, abnormal sound or peculiar smell happens, disconnect the power source. Stop
using this unit.
Protect the unit against any kind of heat. Never mount it close to heat sources. This product
should never be placed near or over a radiator or under the sun.
This product should not be placed in a built-in installation such as a bookcase or rack
unless proper ventilation is provided.
Unplug the power cable if:
a. the unit is unused for a long time
b. you want to clean the unit. (Do not use liquid cleaners or aerosol cleaners. Use a dry
cloth for cleaning).
c. the unit doesn´t work, even after you have consulted the troubleshooting chapter (in this
case, please contact a service-partner).
Do not place this unit on extension dust. If the temperature is highly damp, agglomerate
dust will damage the unit.
Do not block Slots and openings in the cabinet or in the back or bottom.
The openings should never be blocked by placing the product on a bed, sofa, rug or other
similar surfaces.
This product should not be placed in a built-in installation such as a bookcase or rack
unless proper ventilation is provided.
Do not place this product on an unstable cart, stand, table, etc. The product may fall,
causing serious injury and serious damage to the product.
Repairs should only be made by our service-partners. Never do a repair self, otherwise the
claim of guarantee expires.
Unplug the unit from the power source if you have to replace a burned fuse. Only use fuses
of the same kind and size. Wrong fuses can damage the unit!
References of legal regulations for operation
Only use this unit in the intended domain.
If you use it in a foreign domain, if the unit is not installed properly, or if the unit will be reconstructed, the
guarantee will expire.
E
N
G
L
I
S
H

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev. 0 Stand: 08/ 2011
20
Multimedia Adaptor
Easy installation, no cutting of wires necessary
All original functions remain active
Controlled by navigation system
Audio output via loudspeaker - no installation of additional speakers necessary
NOTE: Before installation, check whether the vehicle is equipped with adapters from
other brands. Should not be installed by Audiotechnik Dietz GmbH developed
interface, it is not guaranteed for the full function of the IMU interface. Where relevant,
this interface have to be remove from the vehicle.
NOTE: Fiber optics may be NOT BEND! Recommended bend radius is 40 mm.
If faulty installation, it comes to higher attenuation and time differences. In this case,
there is no guarantee for the full function of the hands-free.
NOTE:For installations with 2 devices (e.g. DVD Player + DVB-T) the Y-cable kit (part no. 1512) is used to
connect to both control wires (Fig. 1).
Fig.1
Optional control cable
To control DVB-T Tuner 1492 control cable kit 1515 is needed.
To control DVB-T Tuner 1493 control cable kit 1522 is needed.
To control DVB-T Tuner 1494 control cable kit 1523 is needed.
To control DVD Player 85700BL control cable kit 1513 is needed.
E
N
G
L
I
S
H
