Deutsch
Inhaltsverzeichnis
1 Bitte sofort lesen ........................................................................................................................ DE-2
1.1 Wichtige Hinweise ............................................................................................................................... DE-2
1.2 Bestimmungsgemäßer Gebrauch........................................................................................................ DE-2
1.3 Gesetzliche Vorschriften und Richtlinien ............................................................................................. DE-2
1.4 Energiesparende Handhabung der Wärmepumpe .............................................................................. DE-2
2 Verwendungszweck der Wärmepumpe.................................................................................... DE-3
2.1 Anwendungsbereich ............................................................................................................................ DE-3
2.2 Arbeitsweise ........................................................................................................................................ DE-3
3 Lieferumfang............................................................................................................................... DE-3
3.1 Grundgerät........................................................................................................................................... DE-3
3.2 Schaltkasten ........................................................................................................................................ DE-4
3.3 Wärmepumpenmanager ...................................................................................................................... DE-4
4 Transport..................................................................................................................................... DE-4
5 Aufstellung.................................................................................................................................. DE-5
5.1 Allgemein ............................................................................................................................................. DE-5
5.2 Kondensatleitung ................................................................................................................................. DE-5
6 Montage....................................................................................................................................... DE-5
6.1 Allgemein ............................................................................................................................................. DE-5
6.2 Heizungsseitiger Anschluss................................................................................................................. DE-5
6.3 Elektrischer Anschluss......................................................................................................................... DE-6
7 Inbetriebnahme........................................................................................................................... DE-6
7.1 Allgemein ............................................................................................................................................. DE-6
7.2 Vorbereitung ........................................................................................................................................ DE-6
7.3 Vorgehensweise .................................................................................................................................. DE-6
8 Reinigung / Pflege ...................................................................................................................... DE-7
8.1 Pflege................................................................................................................................................... DE-7
8.2 Reinigung Heizungsseite ..................................................................................................................... DE-7
8.3 Reinigung Luftseite .............................................................................................................................. DE-7
9 Störungen / Fehlersuche ........................................................................................................... DE-7
10 Außerbetriebnahme / Entsorgung ............................................................................................ DE-7
11 Geräteinformation ...................................................................................................................... DE-8
12 Garantieurkunde......................................................................................................................... DE-9
Anhang / Appendix / Annexes ............................................................................................................ A-I

DE-2
Deutsch
1
1 Bitte sofort lesen
1.1 Wichtige Hinweise
ACHTUNG!
Das Gerät ist nicht für Frequenzumrichterbetrieb geeignet.
ACHTUNG!
Die Wärmepumpe darf beim Transport nur bis zu einer Neigung von 45°
(in jeder Richtung) gekippt werden.
ACHTUNG!
Der Ansaug- und Ausblasbereich darf nicht eingeengt oder zugestellt
werden.
ACHTUNG!
Rechtsdrehfeld beachten: Bei Betrieb des Verdichters mit falscher
Drehrichtung kann es zu Verdichterschäden kommen.
ACHTUNG!
Verwenden Sie nie sand-, soda-, säure- oder chloridhaltige Putzmittel, da
diese die Oberfläche angreifen.
ACHTUNG!
Zur Vermeidung von Ablagerungen (z.B. Rost) im Kondensator der
Wärmepumpe wird empfohlen, ein geeignetes Korrosionsschutzsystem
einzusetzen. Wir empfehlen diffusionsoffene Heizungsanlagen mit einer
elektrophysikalischen Korrosionsschutzanlage auszurüsten (z.B.
ELYSATOR-Anlage).
ACHTUNG!
Vor Öffnen des Gerätes ist sicherzustellen, dass alle Stromkreise
spannungsfrei geschaltet sind.
ACHTUNG!
Arbeiten an der Wärmepumpe dürfen nur vom autorisierten und
sachkundigen Kundendienst durchgeführt werden.
1.2 Bestimmungsgemäßer
Gebrauch
Dieses Gerät ist nur für den vom Hersteller vorgesehenen Ver-
wendungszweck freigegeben. Ein anderer oder darüber hinaus
gehender Gebrauch gilt als nicht bestimmungsgemäß. Dazu
zählt auch die Beachtung der zugehörigen Produktschriften. Än-
derungen oder Umbauten am Gerät sind zu unterlassen.
1.3 Gesetzliche Vorschriften und
Richtlinien
Diese Wärmepumpe ist gemäß Artikel 1, Abschnitt 2 k) der EG-
Richtlinie 2006/42/EC (Maschinenrichtlinie) für den Gebrauch im
häuslichen Umfeld bestimmt und unterliegt damit den Anforde-
rungen der EG-Richtlinie 2006/95/EC (Niederspannungsrichtli-
nie). Sie ist damit ebenfalls für die Benutzung durch Laien zur
Beheizung von Läden, Büros und anderen ähnlichen Arbeitsum-
gebungen, von landwirtschaftlichen Betrieben und von Hotels,
Pensionen und ähnlichen oder anderen Wohneinrichtungen vor-
gesehen.
Bei der Konstruktion und Ausführung der Wärmepumpe wurden
alle entsprechenden EG-Richtlinien, DIN- und VDE-Vorschriften
eingehalten (siehe CE-Konformitätserklärung).
Beim elektrischen Anschluss der Wärmepumpe sind die entspre-
chenden VDE-, EN- und IEC-Normen einzuhalten. Außerdem
müssen die Anschlussbedingungen der Versorgungsnetzbetrei-
ber beachtet werden.
Beim Anschließen der Heizungsanlage sind die einschlägigen
Vorschriften einzuhalten.
Personen, insbesondere Kinder, die aufgrund ihrer physischen,
sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahren-
heit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu
benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anwei-
sung durch eine verantwortliche Person benutzen.
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie
nicht mit dem Gerät spielen.
1.4 Energiesparende Handhabung
der Wärmepumpe
Mit dem Kauf dieser Wärmepumpe tragen Sie zur Schonung der
Umwelt bei. Die Voraussetzung für eine energiesparende Be-
triebsweise ist die richtige Auslegung der Wärmequellen- und
Wärmenutzungsanlage.
Besonders wichtig für die Effektivität einer Wärmepumpe ist es,
die Temperaturdifferenz zwischen Heizwasser und Wärmequelle
möglichst gering zu halten. Deshalb ist eine sorgfältige Ausle-
gung der Wärmequelle und der Heizungsanlage dringend anzu-
raten. Eine um ein Kelvin (ein °C) höhere Temperatur-
differenz führt zu einer Steigerung des Stromverbrauches
von ca. 2,5 %. Es ist darauf zu achten, dass bei der Auslegung
der Heizanlage auch Sonderverbraucher, wie z.B. die Warmwas-
serbereitung berücksichtigt und für niedrige Temperaturen di-
mensioniert werden. Eine Fußbodenheizung (Flächenhei-
zung) ist durch niedrige Vorlauftemperaturen (30 °C bis 40 °C)
optimal für den Einsatz einer Wärmepumpe geeignet.
Während des Betriebes ist es wichtig, dass keine Verunreinigun-
gen der Wärmetauscher auftreten, weil dadurch die Temperatur-
differenz erhöht und damit die Leistungszahl verschlechtert wird.
Einen beträchtlichen Beitrag zur energiesparenden Handhabung
leistet auch der Wärmepumpenmanager bei richtiger Einstel-
lung. Weitere Hinweise dazu sind der Gebrauchsanweisung des
Wärmepumpenmanagers zu entnehmen.

www.dimplex.de DE-3
Deutsch
3.1
2 Verwendungszweck der
Wärmepumpe
2.1 Anwendungsbereich
Die Luft/Wasser-Wärmepumpe ist ausschließlich für die Erwär-
mung von Heizungswasser vorgesehen.Sie kann in vorhande-
nen oder neu zu errichtenden Heizungsanlagen eingesetzt wer-
den.
Die Wärmepumpe ist für den monoenergetischen und bivalenten
Betrieb bis -25 °C Luftaußentemperatur geeignet.
Im Dauerlauf ist eine Temperatur des Heizwasserrücklaufs von
mehr als 18 °C einzuhalten, um ein einwandfreies Abtauen des
Verdampfers zu gewährleisten.
Die Wärmepumpe ist nicht ausgelegt für den erhöhten Wärme-
bedarf während der Bauaustrocknung, deshalb muss der zusätz-
liche Wärmebedarf mit speziellen, bauseitigen Geräten erfolgen.
Für eine Bauaustrocknung im Herbst oder Winter empfiehlt es
sich einen zusätzlichen Elektroheizstab (als Zubehör erhältlich)
zu installieren.
ACHTUNG!
Das Gerät ist nicht für Frequenzumrichterbetrieb geeignet.
2.2 Arbeitsweise
Umgebungsluft wird vom Ventilator angesaugt und dabei über
den Verdampfer (Wärmetauscher) geleitet. Der Verdampfer
kühlt die Luft ab, d.h. er entzieht ihr Wärme. Die gewonnene
Wärme wird im Verdampfer auf das Arbeitsmedium (Kältemittel)
übertragen.
Mit Hilfe der elektrisch angetriebenen Verdichter wird die aufge-
nommene Wärme durch Druckerhöhung auf ein höheres Tempe-
raturniveau „gepumpt“ und über den Verflüssiger (Wärmeaus-
tauscher) an das Heizwasser abgegeben.
Dabei wird die elektrische Energie eingesetzt, um die Wärme der
Umwelt auf ein höheres Temperaturniveau anzuheben. Da die
der Luft entzogene Energie auf das Heizwasser übertragen wird,
bezeichnet man dieses Gerät als Luft-Wasser-Wärmepumpe.
Die Luft-Wasser-Wärmepumpe besteht aus den Hauptbauteilen
Verdampfer, Ventilator und Expansionsventil, sowie den ge-
räuscharmen Verdichtern, dem Verflüssiger und der elektrischen
Steuerung.
Bei tiefen Umgebungstemperaturen lagert sich Luftfeuchtigkeit
als Reif auf dem Verdampfer an und verschlechtert die Wärme-
übertragung. Der Verdampfer wird durch die Wärmepumpe nach
Bedarf automatisch abgetaut. Je nach Witterung können dabei
Dampfschwaden am Luftausblas entstehen.
3 Lieferumfang
3.1 Grundgerät
Die Wärmepumpe wird in Kompaktbauweise geliefert und enthält
unten aufgeführte Bauteile.
Der Kältekreis ist „hermetisch geschlossen“ und enthält das vom
Kyoto-Protokoll erfasste fluorierte Kältemittel R404A mit einem
GWP-Wert von 3260. Es ist FCKW-frei, baut kein Ozon ab und
ist nicht brennbar..

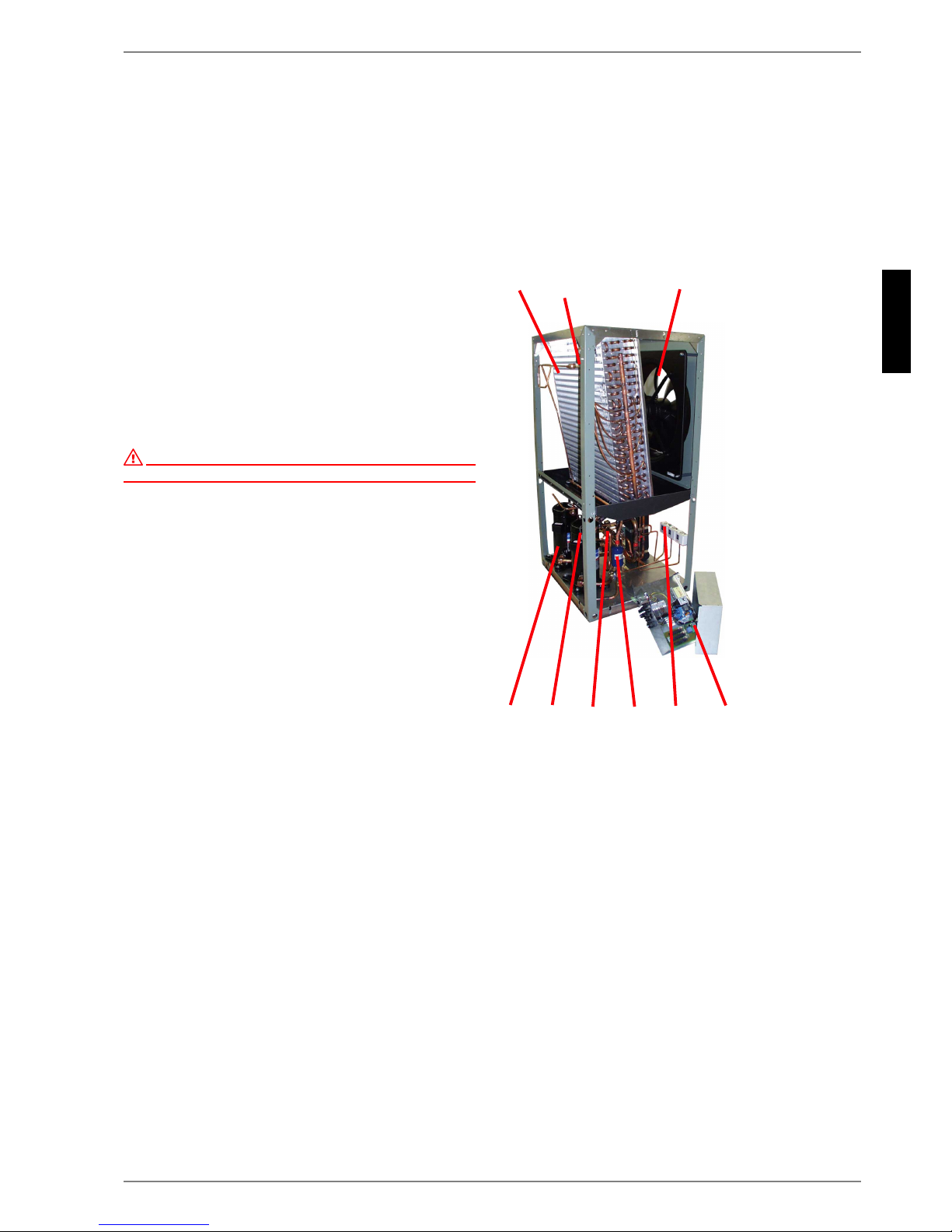

1) Verdampfer
2) Rückschlagventil
3) Ventilator
4) Schaltkasten
5) Pressostate
6) Filtertrockner
7) Verflüssiger
8) Expansionsventil
9) Verdichter
 
   

DE-4
Deutsch
3.2
3.2 Schaltkasten
Der Schaltkasten befindet sich in der Wärmepumpe. Nach Ab-
nahme der unteren Frontabdeckung und dem Lösen der sich
rechts oben befindenden Befestigungsschraube kann der
Schaltkasten herausgeklappt werden.
Im Schaltkasten befinden sich die Netzanschlussklemmen,
sowie die Leistungsschütze und die Sanftanlauf-Einheit.
Der Steckverbinder für die Steuerleitung befindet sich am Gerä-
teboden in unmittelbarer Nähe der Leitungsdurchführung durch
den Boden.
3.3 Wärmepumpenmanager
Für den Betrieb Ihrer Luft-Wasser-Wärmepumpe ist der im
Lieferumfang enthaltene Wärmepumpenmanager zu verwen-
den.
Der Wärmepumpenmanager ist ein komfortables elektronisches
Regel- und Steuergerät. Er steuert und überwacht die gesamte
Heizungsanlage in Abhängigkeit von der Außentemperatur, die
Warmwasserbereitung und die sicherheitstechnischen Einrich-
tungen.
Bauseits anzubringende Fühler für Rücklauf- und Außentempe-
ratur incl. Befestigungsmaterial liegen dem Manager bzw. dieser
Anweisung bei.
Funktionsweise und Handhabung des Wärmepumpenmanagers
sind in der dazu beiliegenden Gebrauchsanweisung beschrie-
ben.
4 Transport
ACHTUNG!
Die Wärmepumpe darf beim Transport nur bis zu einer Neigung von 45°
(in jeder Richtung) gekippt werden.

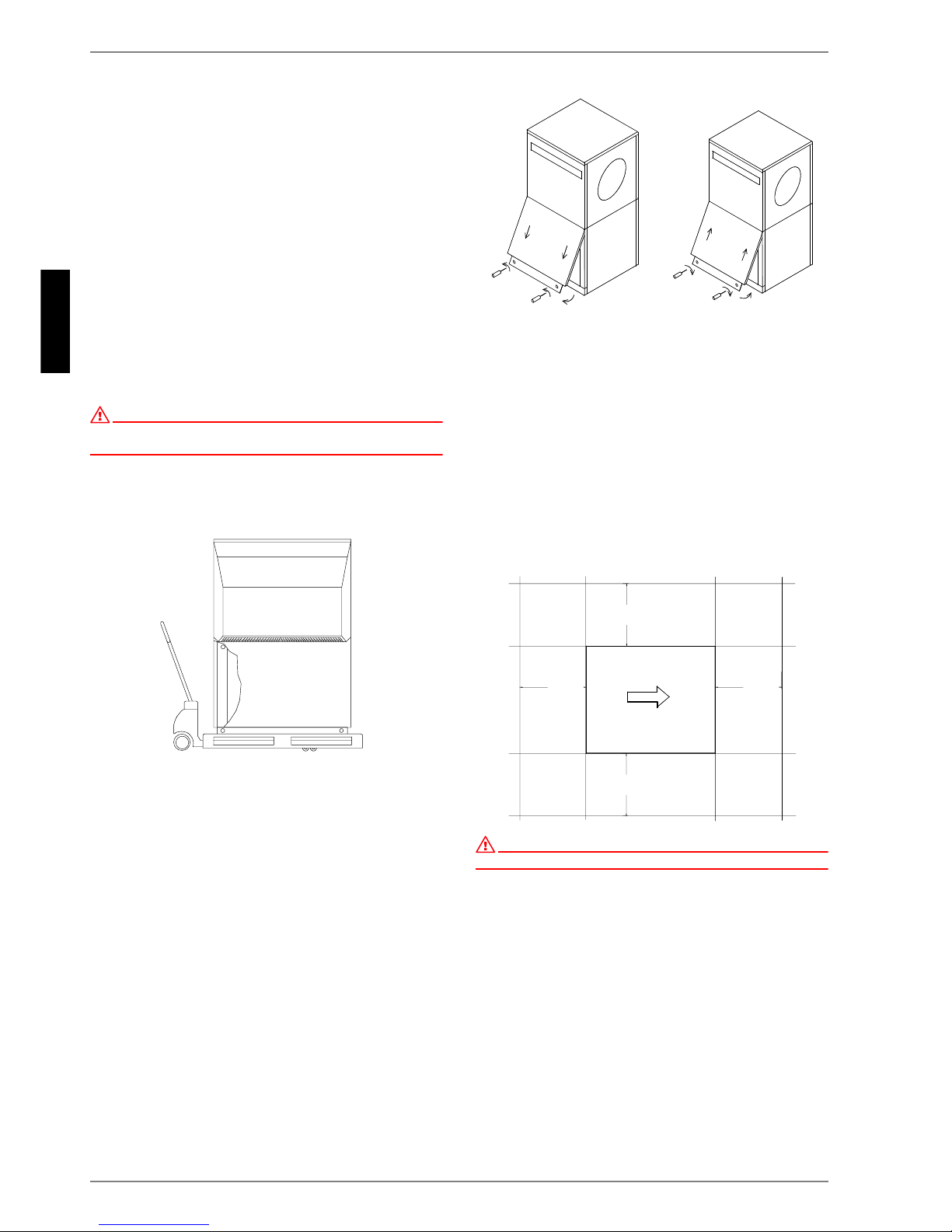

Der Transport zum endgültigen Aufstellungsort sollte mit Holz-
rost erfolgen. Das Grundgerät bietet einerseits die Transport-
möglichkeit mit Hubwagen, Sackkarre o.Ä., oder mittels 3/4"-
Rohren, die durch Bohrungen in der Grundplatte bzw. im Rah-
men geführt werden.
Wärmepumpe und Transportpalette sind durch 4 Kippsicherun-
gen fest verbunden. Diese müssen entfernt werden.
Zur Nutzung der Transportbohrungen im Rahmen ist es notwen-
dig, die unteren Fassadierungsteile abzunehmen. Dazu werden
jeweils zwei Schrauben am Sockel gelöst und die Bleche durch
Zurückziehen oben ausgehängt. Beim Einhängen der Blechteile
sollten diese mit leichtem Druck nach oben geschoben werden.
Beim Durchstecken der Tragrohre durch den Rahmen ist darauf
zu achten, dass keine Bauteile beschädigt werden.
Am Aufstellungsort müssen 8 schwarze Schutzkappen, die als
Beipack dem Gerät beiliegen, in die möglichen Transportbohrun-
gen eingeschnappt werden.
Öffnen des Deckels Schließen des Deckels











www.dimplex.de DE-5
Deutsch
6.2
5 Aufstellung
5.1 Allgemein
Das Gerät ist grundsätzlich auf einer dauerhaft ebenen, glatten
und waagerechten Fläche aufzustellen. Dabei sollte der Rahmen
rundum dicht am Boden anliegen, um eine geeignete Schallab-
dichtung zu gewährleisten und ein Auskühlen wasserführender
Teile zu verhindern. Ist dies nicht der Fall, können zusätzliche
dämmende Maßnahmen notwendig werden. Wartungsarbeiten
müssen problemlos durchgeführt werden können. Dies ist ge-
währleistet, wenn ein Abstand von 1,2 m zu festen Wänden ein-
gehalten wird.
ACHTUNG!
Der Ansaug- und Ausblasbereich darf nicht eingeengt oder zugestellt
werden.
5.2 Kondensatleitung
Das im Betrieb anfallende Kondensatwasser muss frostfrei ab-
geleitet werden. Um einen einwandfreien Abfluss zu gewährleis-
ten, muss die Wärmepumpe waagerecht stehen. Das Konden-
satwasserrohr muss mindestens einen Durchmesser von 50 mm
haben und sollte frostsicher in den Abwasserkanal geführt wer-
den. Kondensat nicht direkt in Klärbecken und Gruben einleiten.
Die aggressiven Dämpfe sowie eine nicht frostfrei verlegte Kon-
densatleitung können die Zerstörung des Verdampfers zur Folge
haben.
6 Montage
6.1 Allgemein
An der Wärmepumpe sind folgende Anschlüsse herzustellen:
Vor-/Rückläufe der Heizungsanlage
Kondensatablauf
Steuerleitung zum Wärmepumpenmanager
Stromversorgung
6.2 Heizungsseitiger Anschluss
Die heizungsseitigen Anschlüsse an der Wärmepumpe sind mit
1 1/4"-Außengewinde versehen. Die anzuschließenden Schläu-
che werden nach unten aus dem Gerät geführt. Beim Anschluss
an die Wärmepumpe muss an den Übergängen mit einem
Schlüssel gegengehalten werden.
Bevor die heizwasserseitigen Anschlüsse der Wärmepumpe er-
folgen, muss die Heizungsanlage gespült werden, um eventuell
vorhandene Verunreinigungen, Reste von Dichtmaterial oder
Ähnliches zu entfernen. Ein Ansammeln von Rückständen im
Verflüssiger kann zum Totalausfall der Wärmepumpe führen. Für
Anlagen mit absperrbarem Heizwasserdurchfluss, bedingt durch
Heizkörper- bzw. Thermostatventile, muss ein Überströmventil
bauseits hinter der Heizungspumpe in einem Heizungsbypass
eingebaut werden. Dies sichert einen Mindestheizwasserdurch-
fluss durch die Wärmepumpe und verhindert Störungen.
Nach erstellter heizungsseitiger Installation ist die Heizungsan-
lage zu füllen, zu entlüften und abzudrücken.
Beim Füllen der Anlage ist folgendes zu beachten:
unbehandeltes Füll- und Ergänzungswasser muss Trink-
wasserqualität haben
(farblos, klar, ohne Ablagerungen)
das Füll- und Ergänzungswasser muss vorfiltriert sein (Po-
renweite max. 5µm).
Eine Steinbildung in Warmwasserheizungsanlagen kann nicht
vollständig vermieden werden, ist aber bei Anlagen mit Vorlauf-
temperaturen kleiner 60 °C vernachlässigbar gering.
Bei Mittel- und Hochtemperatur-Wärmepumpen können auch
Temperaturen über 60 °C erreicht werden.
Daher sollten für das Füll- und Ergänzungswasser nach VDI
2035 Blatt 1 folgende Richtwerte eingehalten werden:
Mindestheizwasserdurchsatz
Der Mindestheizwasserdurchsatz der Wärmepumpe ist in jedem
Betriebszustand der Heizungsanlage sicherzustellen. Dieses
kann z.B. durch Installation eines doppelt differenzdrucklosen
Verteilers erreicht werden. Eine drastische Unterschreitung des
Mindestdurchflusses kann zum Totalschaden der Wärmepumpe
durch ein Aufgefrieren des Plattenwärmetauschers im Kälte-
kreislauf führen.
HINWEIS
Der Einsatz eines Überströmventils ist nur bei Flächenheizungen und
einem max. Heizwasserdurchsatz von 1,3 m³/h ratsam. Bei Nichtbeachten
kann es zu Störungen der Anlage führen.

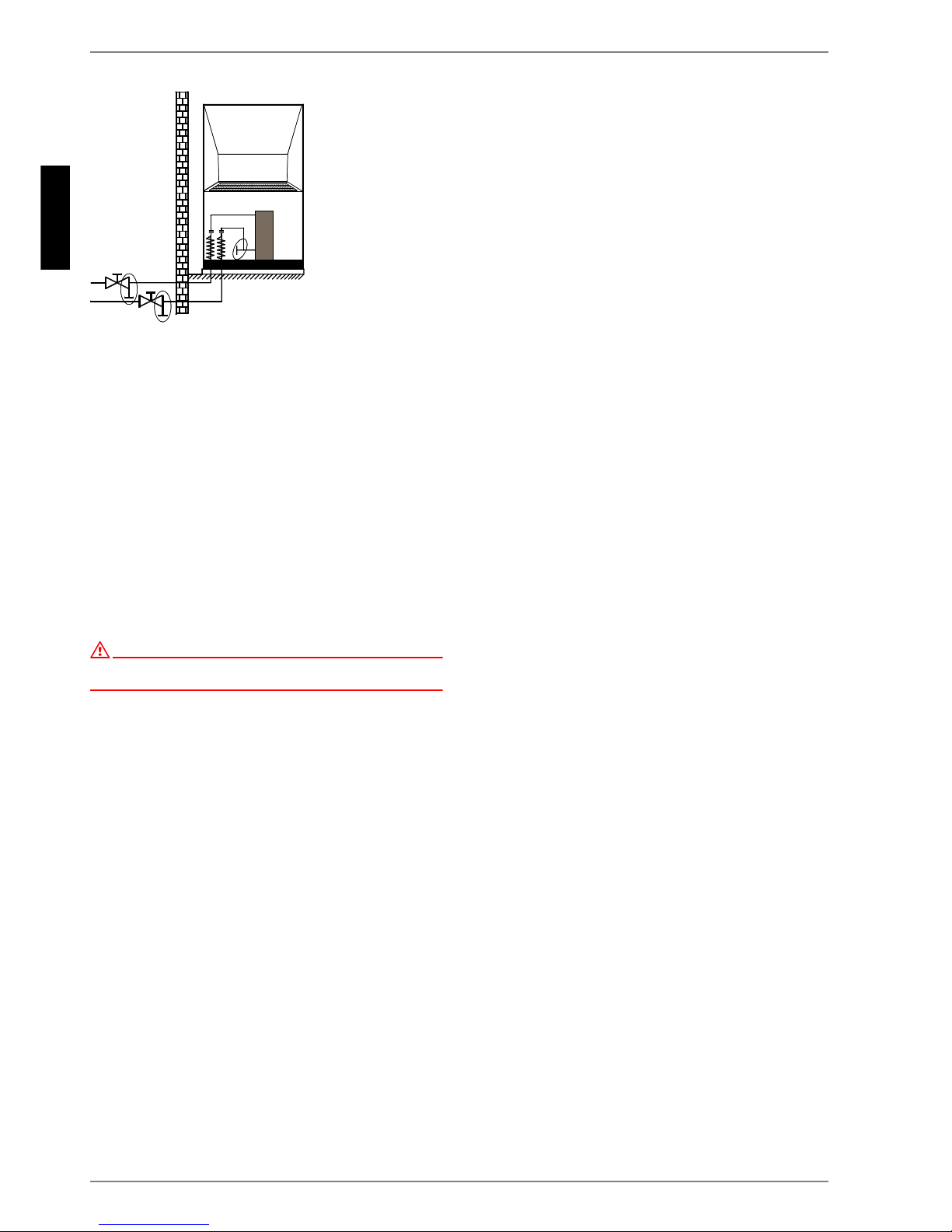

Frostschutz
Bei Wärmepumpen, die frostgefährdet aufgestellt sind, sollte
eine manuelle Entleerung (siehe Bild) vorgesehen werden. So-
fern Wärmepumpenmanager und Heizungsumwälzpumpe be-
triebsbereit sind, arbeitet die Frostschutzfunktion des Wärme-
pumpenmanagers. Bei Außerbetriebnahme der Wärmepumpe
oder Stromausfall ist die Anlage zu entleeren. Bei Wärmepum-
penanlagen, an denen ein Stromausfall nicht erkannt werden
kann (Ferienhaus), ist der Heizungskreis mit einem geeigneten
Frostschutz zu betreiben.
 P P
 P
 P
Gesamtheiz-
leistung in [kW]
Summe Erdalkalien
in mol/m³ bzw.
mmol/l
Gesamt-
härte in dH
bis 200 ≤ 2,0 ≤ 11,2
200 bis 600 ≤ 1,5 ≤ 8,4
> 600 < 0,02 < 0,11

DE-6
Deutsch
6.3
6.3 Elektrischer Anschluss
Der Leistungsanschluss der Wärmepumpe erfolgt über ein han-
delsübliches 4-adriges Kabel.
Das Kabel ist bauseits beizustellen und der Leitungsquerschnitt
gemäß der Leistungsaufnahme der Wärmepumpe (siehe An-
hang Geräteinformation) sowie der einschlägigen VDE- (EN-)
und VNB-Vorschriften zu wählen.
In der Leistungsversorgung für die Wärmepumpe ist eine allpo-
lige Abschaltung mit mindestens 3 mm Kontaktöffnungsabstand
(z.B. EVU-Sperrschütz, Leistungsschütz), sowie ein 3-poliger Si-
cherungsautomat, mit gemeinsamer Auslösung aller Außenlei-
ter, vorzusehen (Auslösestrom gemäß Geräteinformation). Beim
Anschließen ist das Rechtsdrehfeld der Lasteinspeisung sicher-
zustellen.
Phasenfolge: L1, L2, L3.
ACHTUNG!
Rechtsdrehfeld beachten: Bei Betrieb des Verdichters mit falscher
Drehrichtung kann es zu Verdichterschäden kommen.
Die Steuerspannung wird über den Wärmepumpenmanager zu-
geführt.
Die Stromversorgung des Wärmepumpenmanagers mit
230V AC-50 Hz, erfolgt gemäß seiner eigenen Gebrauchsanwei-
sung (Absicherung 16 A).
Die Steuerleitung (nicht im Lieferumfang enthalten) wird mit den
beiden rechteckigen Steckverbindern mit dem Wärmepumpen-
manager verbunden. In der Wärmepumpe ist der Steckverbinder
am Geräteboden in unmittelbarer Nähe der Leitungsdurchfüh-
rung durch den Boden zu verwenden. Genauere Anweisungen
sind der Gebrauchsanweisung des Wärmepumpenmanagers zu
entnehmen.
Detaillierte Informationen siehe Anhang Stromlaufpläne.
7 Inbetriebnahme
7.1 Allgemein
Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten,
sollte diese von einem vom Werk autorisierten Kundendienst
durchgeführt werden. Unter bestimmten Bedingungen ist damit
eine Verlängerung der Gewährleistung verbunden (vgl. Garan-
tieleistung).
7.2 Vorbereitung
Vor der Inbetriebnahme müssen folgende Punkte geprüft wer-
den:
Alle Anschlüsse der Wärmepumpe müssen, wie in Kapitel 6
beschrieben, montiert sein.
Im Heizkreislauf müssen alle Schieber, die den korrekten
Fluss des Heizwassers behindern könnten, geöffnet sein.
Der Luftansaug-/-ausblasweg muss frei sein.
Die Drehrichtung des Ventilators muss der Pfeilrichtung ent-
sprechen.
Die Einstellungen des Wärmepumpenmanagers müssen
gemäß seiner Gebrauchsanweisung an die Heizungsanlage
angepasst sein.
Der Kondensatablauf muss sichergestellt sein.
7.3 Vorgehensweise
Die Inbetriebnahme der Wärmepumpe erfolgt über den Wärme-
pumpenmanager. Die Einstellungen müssen gemäß dessen An-
weisung vollzogen werden.
Bei Heizwassertemperaturen kleiner 7 °C ist eine Inbetrieb-
nahme nicht möglich. Das Wasser im Pufferspeicher muss mit
dem 2. Wärmeerzeuger auf mindestens 18 °C aufgeheizt
werden.
Anschließend muss folgender Ablauf eingehalten werden, um
die Inbetriebnahme störungsfrei zu realisieren:
1) Alle Verbraucherkreise sind zu schließen.
2) Der Wasserdurchsatz der Wärmepumpe ist sicherzustellen.
3) Am Manager Betriebsart "Automatik" wählen.
4) Im Menü Sonderfunktionen muss das Programm "Inbetrieb-
nahme" gestartet werden.
5) Warten, bis eine Rücklauftemperatur von mindestens 25 °C
erreicht wird.
6) Anschließend werden die Schieber der Heizkreise nachein-
ander wieder langsam geöffnet, und zwar so, dass der Heiz-
wasserdurchsatz durch leichtes Öffnen des betreffenden
Heizungskreises stetig erhöht wird. Die Heizwasser-
temperatur im Pufferspeicher darf dabei nicht unter 20
°C absinken, um jederzeit eine Abtauung der Wärmepumpe
zu ermöglichen.
7) Wenn alle Heizkreise voll geöffnet sind und eine Rücklauf-
temperatur von mindestens 18 °C gehalten wird, ist die In-
betriebnahme abgeschlossen.




www.dimplex.de DE-7
Deutsch
10
8 Reinigung / Pflege
8.1 Pflege
Vermeiden Sie zum Schutz des Lackes das Anlehnen und Able-
gen von Gegenständen am und auf dem Gerät. Die Außenteile
der Wärmepumpe können mit einem feuchten Tuch und mit han-
delsüblichen Reinigern abgewischt werden.
ACHTUNG!
Verwenden Sie nie sand-, soda-, säure- oder chloridhaltige Putzmittel, da
diese die Oberfläche angreifen.
Um Störungen durch Schmutzablagerungen im Wärmeaustau-
scher der Wärmepumpe zu vermeiden, ist dafür zu sorgen, dass
der Wärmeaustauscher in der Heizungsanlage nicht verschmut-
zen kann. Sollte es dennoch zu Betriebsstörungen wegen Ver-
schmutzungen kommen, ist die Anlage wie unten angegeben zu
reinigen.
8.2 Reinigung Heizungsseite
Sauerstoff kann im Heizwasserkreis, insbesondere bei Verwen-
dung von Stahlkomponenten, Oxidationsprodukte (Rost) bilden.
Diese gelangen über Ventile, Umwälzpumpen oder Kunststoff-
rohre in das Heizsystem. Deshalb sollte besonders bei den Roh-
ren der Fußbodenheizung auf eine diffusionsdichte Installation
geachtet werden.
ACHTUNG!
Zur Vermeidung von Ablagerungen (z.B. Rost) im Kondensator der
Wärmepumpe wird empfohlen, ein geeignetes Korrosionsschutzsystem
einzusetzen. Wir empfehlen diffusionsoffene Heizungsanlagen mit einer
elektrophysikalischen Korrosionsschutzanlage auszurüsten (z.B.
ELYSATOR-Anlage).
Auch Reste von Schmier- und Dichtmitteln können das Heizwas-
ser verschmutzen.
Sind die Verschmutzungen so stark, dass sich die Leistungsfä-
higkeit des Verflüssigers in der Wärmepumpe verringert, muss
ein Installateur die Anlage reinigen.
Nach heutigem Kenntnisstand schlagen wir vor, die Reinigung
mit einer 5%-igen Phosphorsäure oder, falls häufiger gereinigt
werden muss, mit einer 5%-igen Ameisensäure durchzuführen.
In beiden Fällen sollte die Reinigungsflüssigkeit Raumtempera-
tur haben. Es ist empfehlenswert, den Wärmeaustauscher ent-
gegen der normalen Durchflussrichtung zu spülen.
Um zu verhindern, dass säurehaltiges Reinigungsmittel in den
Heizungsanlagenkreislauf gelangt, empfehlen wir, das Spülgerät
direkt an den Vor- und Rücklauf des Verflüssigers der Wärme-
pumpe anzuschließen.
Danach muss mit geeigneten neutralisierenden Mitteln gründlich
nachgespült werden, um Beschädigungen durch eventuell im
System verbliebene Reinigungsmittelreste zu verhindern.
Die Säuren sind mit Vorsicht anzuwenden und es sind die Vor-
schriften der Berufsgenossenschaften einzuhalten.
Im Zweifelsfall ist mit dem Hersteller des Reinigungsmittels
Rücksprache zu halten!
8.3 Reinigung Luftseite
Verdampfer, Lüfter und Kondensatablauf sind vor der Heizperi-
ode von Verunreinigungen (Blätter, Zweige usw.) zu reinigen.
Dazu ist die Wärmepumpe an der Frontseite zuerst unten und
dann oben zu öffnen.
ACHTUNG!
Vor Öffnen des Gerätes ist sicherzustellen, dass alle Stromkreise
spannungsfrei geschaltet sind.
Das Abnehmen und Einhängen der Fassadierungsteile erfolgt
wie in Kapitel 4 beschrieben.
Die Verwendung von scharfen und harten Gegenständen ist bei
der Reinigung zu vermeiden, um eine Beschädigung am Ver-
dampfer und der Kondensatwanne zu verhindern.
Bei extremen Witterungsbedingungen (z.B. Schneeverwehun-
gen) kann es vereinzelt zu Eisbildung an den Ansaug- und Aus-
blasgittern kommen. Um den Mindestluftdurchsatz sicherzustel-
len, ist in diesem Fall der Ansaug- und Ausblasbereich von Eis
und Schnee zu befreien.
9 Störungen / Fehlersuche
Diese Wärmepumpe ist ein Qualitätsprodukt und sollte störungs-
frei arbeiten. Tritt dennoch einmal eine Störung auf, wird diese im
Display des Wärmepumpenmanagers angezeigt. Schlagen Sie
dazu auf der Seite Störungen und Fehlersuche in der Ge-
brauchsanweisung des Wärmepumpenmanagers nach. Wenn
die Störung nicht selbst behoben werden kann, verständigen Sie
bitte den zuständigen Kundendienst.
ACHTUNG!
Arbeiten an der Wärmepumpe dürfen nur vom autorisierten und
sachkundigen Kundendienst durchgeführt werden.
10 Außerbetriebnahme /
Entsorgung
Bevor die Wärmepumpe ausgebaut wird, ist die Maschine span-
nungsfrei zu schalten und abzuschiebern. Umweltrelevante An-
forderungen, in Bezug auf Rückgewinnung, Wiederverwendung
und Entsorgung von Betriebsstoffen und Bauteilen gemäß den
gängigen Normen, sind einzuhalten. Dabei ist besonders Wert
auf eine fachgerechte Entsorgung des Kältemittels und Kälteöles
zu legen.

DE-8
Deutsch
11
11 Geräteinformation
1 Typ- und Verkaufsbezeichnung LA 20AS LA 24AS LA 28AS
2Bauform
2.1 Schutzart nach EN 60 529 für Kompaktgerät bzw. Heizteil IP 24 IP 24 IP 24
2.2 Aufstellungsort Außen Außen Außen
3 Leistungsangaben
3.1 Temperatur-Betriebseinsatzgrenzen:
Heizwasser-Vorlauf / -Rücklauf °C / °C bis 58 / ab 18 bis 58 / ab 18 bis 58 / ab 18
Luft °C -25 bis +35 -25 bis +35 -25 bis +35
3.2 Heizwasser-Temperaturspreizung bei A7 / W35 K 9,85,09,75,09,95,0
3.3 Wärmeleistung / Leistungszahl bei A-7 / W35 1kW / --- 2
1. Diese Angaben charakterisieren die Größe und die Leistungsfähigkeit der Anlage nach EN 255 und EN 14511. Für wirtschaftliche und energetische Betrachtungen sind weitere
Einflussgrößen, insbesondere Abtauverhalten, Bivalenzpunkt, und Regelung zu berücksichtigen. Diese Angaben werden ausschließlich mit sauberen Wärmeübertragern erreicht.
Hinweise zur Pflege, Inbetriebnahme und Betrieb sind den entsprechenden Abschnitten der Montage- und Gebrauchsanweisung zu entnehmen.Dabei bedeuten z.B. A2 / W35:
Außenlufttemperatur 2 °C und Heizwasser-Vorlauftemperatur 35 °C.
2. 1-Verdichter-Betrieb
7,1/2,8 6,7/2,6 8,9/2,6 8,8/2,5 9,9/2,4 9,4/2,4
3
3. 2-Verdichter-Betrieb
12,7/2,8 11,7/2,6 16,1/2,7 15,5/2,4 19,1/2,8 17,4/2,7
bei A-7 / W45 1kW / --- 26,2/2,3 8,4/2,2 8,4/2,0
311,1/2,2 14,4/2,1 16,7/2,2
bei A2 / W35 1kW / --- 29,3/3,2 8,6/3,1 10,9/3,0 10,5/3,0 12,8/3,1 12,4/3,0
314,9/3,1 14,6/3,0 19,2/3,2 18,7/3,1 22,3/3,2 20,8/3,1
bei A7 / W35 1kW / --- 210,7/3,7 10,4/3,5 13,1/3,4 12,6/3,3 14,2/3,2 13,9/3,2
317,1/3,5 17,0/3,4 24,8/3,6 24,2/3,4 25,8/3,5 25,0/3,4
bei A7 / W45 1kW / --- 210,1/3,0 12,1/2,9 12,8/2,7
316,6/2,9 23,7/2,9 24,5/2,9
bei A10 / W35 1kW / --- 212,8/4,0 12,6/3,8 14,1/3,5 13,8/3,4 14,7/3,3 14,3/3,2
320,0/3,8 19,5/3,7 26,6/3,8 25,4/3,6 29,1/3,7 28,2/3,6
3.4 Schall-Leistungspegel dB(A) 64 68 68
3.5 Schall-Druckpegel in 10 m Entfernung4dB(A)
4. Der angegebene Schalldruckpegel entspricht dem Betriebsgeräusch der Wärmepumpe im Heizbetrieb bei 35°C Vorlauftemperatur.
37 41 41
3.6 Heizwasserdurchfluß bei interner Druckdifferenz m³/h / Pa 1,8 /
3700
3,3 /
12300
2,3 /
5900
4,5 /
22700
2,3 /
3100
4,9 /
13600
3.7 Luftdurchsatz m³/h 5500 8000 8000
3.8 Kältemittel; Gesamt-Füllgewicht Typ / kg R404A / 3,7 R404A / 4,2 R404A / 4,2
3.9 Schmiermittel; Gesamt-Füllmenge Typ / Liter Polyolester (POE)/
3,0
Polyolester (POE)/
3,8
Polyolester (POE)/
3,8
4 Abmessungen, Anschlüsse und Gewicht
4.1 Geräteabmessungen H x B x L cm 157 x 155 x 85 171 x 168 x 100 171 x 168 x 100
4.2 Geräteanschlüsse für Heizung Zoll G 1 1/4" außen G 1 1/4" außen G 1 1/4" außen
4.3 Gewicht der Transporteinheit(en) incl. Verpackung kg 284 351 355
5 Elektrischer Anschluss
5.1 Lastspannung; Absicherung 3~/PE 400 V
(50Hz) / C20A
3~/PE 400 V
(50Hz) / C25A
3~/PE 400 V
(50Hz) / C25A
5.2 Nennaufnahme 1A2 W35 kW 4,80 4,89 6,05 6,11 7,10 6,84
5.3 Anlaufstrom m. Sanftanlasser A 23 24 25
5.4 Nennstrom A2 W35 / cos ϕA / --- 8,7/0,8 8,8/0,8 10,9/0,8 11,1/0,8 12,8/0,8 12,3/0,8
6 Entspricht den europäischen Sicherheitsbestimmungen 5
5. siehe CE-Konformitätserklärung
55
7 Sonstige Ausführungsmerkmale
7.1 Abtauung automatisch automatisch automatisch
Abtauart Kreislaufumkehr Kreislaufumkehr Kreislaufumkehr
Abtauwanne vorhanden ja (beheizt) ja (beheizt) ja (beheizt)
7.2 Heizwasser im Gerät gegen Einfrieren geschützt 6
6. Die Heizungs-Umwälzpumpe und der Regler der Wärmepumpe müssen immer betriebsbereit sein.
ja ja ja
7.3 Leistungsstufen 222
7.4 Regler intern / extern extern extern extern

www.dimplex.de DE-9
Deutsch
12
12 Garantieurkunde
Die nachstehenden Bedingungen, die Voraussetzungen und
Umfang unserer Garantieleistung umschreiben, lassen die Ge-
währleistungsverpflichtungen des Verkäufers aus dem Kaufver-
trag mit dem Endabnehmer unberührt. Für die Geräte leisten wir
Garantie gemäß nachstehenden Bedingungen:
Wir beheben unentgeltlich nach Maßgabe der folgenden Bedin-
gungen Mängel am Gerät, die nachweislich auf einem Material-
und/oder Herstellungsfehler beruhen, wenn sie uns unverzüglich
nach Feststellung und innerhalb von 24 Monaten nach Lieferung
an den Erstendabnehmer gemeldet werden. Bei gewerblichem
Gebrauch innerhalb von 12 Monaten. Zeigt sich der Mangel in-
nerhalb von 6 Monaten ab Lieferung und liegt eine erfolgreiche
Inbetriebnahme (Heizungs-Wärmepumpe und zentrale Woh-
nungslüftungsgeräte) durch den autorisierten Systemtechnik-
Kundendienst vor, wird vermutet, dass es sich um einen Mate-
rial- oder Herstellungsfehler handelt.
Dieses Gerät fällt nur dann unter diese Garantie, wenn es von
einem Unternehmer in einem der Mitgliedstaaten der Eur-
opäischen Union gekauft wurde, es bei Auftreten des Mangels in
Deutschland betrieben wird und Garantieleistungen auch in
Deutschland erbracht werden können.
Die Behebung der von uns als garantiepflichtig anerkannter
Mängel geschieht dadurch, dass die mangelhaften Teile unent-
geltlich nach unserer Wahl instandgesetzt oder durch einwand-
freie Teile ersetzt werden. Durch Art oder Ort des Einsatzes des
Gerätes oder schlechte Zugänglichkeit des Gerätes bedingte au-
ßergewöhnliche Kosten der Mängelbeseitigung werden nicht
übernommen. Der freie Gerätezugang muss durch den Endab-
nehmer gestellt werden. Ausgebaute Teile, die wir zurückneh-
men, gehen in unser Eigentum über. Die Garantiezeit für Nach-
besserungen und Ersatzteile endet mit dem Ablauf der
ursprünglichen Garantiezeit für das Gerät. Die Garantie erstreckt
sich nicht auf leicht zerbrechliche Teile, die den Wert oder die
Gebrauchstauglichkeit des Gerätes nur unwesentlich beein-
trächtigen. Es ist jeweils der Original-Kaufbeleg mit Kauf- und/
oder Lieferdatum vorzulegen.
Eine Garantieleistung entfällt, wenn vom Endabnehmer oder
einem Dritten die entsprechenden VDE-Vorschriften, die Bestim-
mungen der örtlichen Versorgungsunternehmen oder unsere
Montage- und Gebrauchsanweisung sowie die in den Projektie-
rungsunterlagen enthaltenen Hinweise oder Einbindungssche-
men nicht beachtet worden sind oder wenn unser funktionsnot-
wendiges Zubehör nicht eingesetzt wurde. Durch etwa seitens
des Endabnehmers oder Dritter unsachgemäß vorgenommenen
Änderungen und Arbeiten wird die Haftung für die daraus entste-
henden Folgen aufgehoben. Die Garantie erstreckt sich auf das
Gerät und vom Lieferer bezogene Teile. Nicht vom Lieferer bezo-
gene Teile und Geräte-/Anlagenmängel, die auf nicht vom Liefe-
rer bezogene Teile zurückzuführen sind, fallen nicht unter den
Garantieanspruch.
Sofern der Mangel nicht beseitigt werden kann, oder die Nach-
besserung von uns abgelehnt oder unzumutbar verzögert wird,
wird der Hersteller entweder kostenfreien Ersatz liefern oder den
Minderwert vergüten. Im Falle einer Ersatzlieferung behalten wir
uns die Geltendmachung einer angemessenen Nutzungsanrech-
nung für die bisherige Nutzungszeit vor. Weitergehende oder an-
dere Ansprüche, insbesondere solche auf Ersatz außerhalb des
Gerätes entstandener Schäden sind, soweit eine Haftung nicht
zwingend gesetzlich angeordnet ist, ausgeschlossen. Bei einer
Haftung nach § 478 BGB wird die Haftung des Lieferers auf die
Servicepauschalen des Lieferers als Höchstbetrag beschränkt.
Eine Verlängerung der Garantie auf 36 Monate für Heizungs-
Wärmepumpen und zentrale Wohnungslüftungsgeräte ab Inbe-
triebnahmedatum, jedoch maximal 38 Monate ab Auslieferung
Werk, wird gemäß den nachfolgenden Bedingungen gewährt:
Voraussetzung für die Übernahme der verlängerten Garantie ist
eine kostenpflichtige Inbetriebnahme durch den autorisierten
Systemtechnik-Kundendienst mit Inbetriebnahmeprotokoll inner-
halb einer Betriebszeit (Verdichterlaufzeit) von weniger als 150
Stunden. Im Inbetriebnahmeprotokoll vermerkte Mängel sind un-
verzüglich zu beseitigen. Dies ist Grundlage für die Garantie.
Das Inbetriebnahmeprotokoll ist, innerhalb von einem Monat
nach erfolgter Inbetriebnahme, an die unten angegebene
Adresse einzureichen, von welcher auch die Garantiezeitver-
längerung bestätigt wird.
Die Inbetriebnahmepauschale beinhaltet die eigentliche Inbe-
triebnahme und die Fahrtkosten. Es wird keine Haftung für die
ordnungsgemäße Planung, Dimensionierung und Ausführung
der Gesamtanlage übernommen. Die Behebung von Anlagen-
mängel und Wartezeiten sind Sonderleistungen.
Die Inbetriebnahmepauschale für alle Heizungs-Wärmepumpen
von derzeit netto Euro 340,-- und für zentrale Lüftungsanlagen
von netto Euro 400,--, jeweils je Gerät, wird durch den autorisier-
ten Systemtechnik-Kundendienst dem Auftraggeber in Rech-
nung gestellt. Eine Preisanpassung ist vorbehalten.
Im Kundendienstfalle wird der autorisierte Systemtechnik-Kun-
dendienst vor Ort informiert, der für eine schnelle Abhilfe des
Problems sorgt. Den für Ihre Region zuständigen autorisierten
Systemtechnik-Kundendienst erfahren Sie über die zentrale Ser-
vicehotline der Glen Dimplex Deutschland GmbH.
Glen Dimplex Deutschland GmbH
Geschäftsbereich Dimplex
Kundendienst Systemtechnik
Am Goldenen Feld 18
95326 Kulmbach
Für die Auftragsbearbeitung werden die Erzeugnisnummer E-Nr.
und das Fertigungsdatum FD des Gerätes benötigt. Diese Anga-
ben befinden sich auf dem Typschild in dem stark umrandeten
Feld.
Kundendienstadresse:
Tel.-Nr.:
Fax.-Nr.:
E-Mail-Adresse:
Internet:
[phone]
[phone]
[e-mail]
[e-mail]
www.dimplex.de

DE-10
Deutsch
12

www.dimplex.de EN-1
English
Table of contents
1 Please Read Immediately .......................................................................................................... EN-2
1.1 Important Information:.......................................................................................................................... EN-2
1.2 Intended Use ....................................................................................................................................... EN-2
1.3 Legal Regulations and Directives ........................................................................................................ EN-2
1.4 Energy-Efficient Use of the Heat Pump ............................................................................................... EN-2
2 Purpose of the Heat Pump ........................................................................................................ EN-3
2.1 Application ........................................................................................................................................... EN-3
2.2 Operating Principle .............................................................................................................................. EN-3
3 Scope of Delivery ....................................................................................................................... EN-3
3.1 Basic Device ........................................................................................................................................ EN-3
3.2 Switch Box ........................................................................................................................................... EN-3
3.3 Heat Pump Manager............................................................................................................................ EN-4
4 Transport..................................................................................................................................... EN-4
5 Set-UP.......................................................................................................................................... EN-4
5.1 General Information ............................................................................................................................. EN-4
5.2 Condensed Water Pipe........................................................................................................................ EN-4
6 Installation .................................................................................................................................. EN-5
6.1 General Information ............................................................................................................................. EN-5
6.2 Heating System Connection ................................................................................................................ EN-5
6.3 Electrical Connection ........................................................................................................................... EN-5
7 Start-UP ....................................................................................................................................... EN-6
7.1 General Information ............................................................................................................................. EN-6
7.2 Preparation .......................................................................................................................................... EN-6
7.3 Procedure ............................................................................................................................................ EN-6
8 Maintenance / Cleaning ............................................................................................................. EN-6
8.1 Maintenance ........................................................................................................................................ EN-6
8.2 Cleaning the Heating System .............................................................................................................. EN-6
8.3 Cleaning the Air System ...................................................................................................................... EN-7
9 Faults / Trouble-shooting .......................................................................................................... EN-7
10 Decommissioning/Disposal ......................................................................................................EN-7
11 Device Information ..................................................................................................................... EN-8
Anhang / Appendix / Annexes ............................................................................................................ A-I

EN-2
English
1
1 Please Read
Immediately
1.1 Important Information:
ATTENTION!
The device is not suitable for operation with a frequency converter.
ATTENTION!
When transporting the heat pump, ensure that it is not tilted more than
45° (in any direction).
ATTENTION!
Do not restrict or block the area around the air intake or outlet.
ATTENTION!
Ensure that there is a clockwise rotating field: Operating the compressor
in the wrong rotational direction could cause damage to the compressor.
ATTENTION!
Never use cleaning agents containing sand, soda, acid or chloride as
these can damage the surfaces.
ATTENTION!
We recommend the installation of a suitable corrosion protection system
to prevent the formation of deposits (e.g. rust) in the condenser of the
heat pump. We recommend equipping diffusion-open heating systems
with an electrophysical anti-corrosion system (e.g. ELYSATOR system).
ATTENTION!
Before opening the device, ensure that all circuits are isolated from the
power supply.
ATTENTION!
Any work on the heat pump may only be performed by authorised and
qualified after-sales service technicians.
1.2 Intended Use
This device is only intended for use as specified by the manufac-
turer. Any other use beyond that intended by the manufacturer is
prohibited. This requires the user to abide by the manufacturers
product information. Please refrain from tampering with or alter-
ing the device.
1.3 Legal Regulations and
Directives
This heat pump is designed for use in a domestic environment
according to Article 1, Paragraph 2 k) of EC directive 2006/42/EC
(machinery directive) and is thus subject to the requirements of
EC directive 2006/95/EC (low-voltage directive). It is thus also in-
tended for use by non-professionals for heating shops, offices
and other similar working environments, in agricultural establish-
ments and in hotels, guest houses and similar / other residential
buildings.
The construction and design of the heat pump complies with all
relevant EU directives, DIN/VDE regulations (see CE declaration
of conformity).
When connecting the heat pump to the power supply, the rele-
vant VDE, EN and IEC standards are to be fulfilled. Any further
connection requirements stipulated by local utility companies
must also be observed.
When connecting the heating system, all applicable regulations
must also be adhered to.
Persons, especially children, who are not capable of operating
the device safely due to their physical, sensory or mental abilities
or due to their inexperience or lack of knowledge, must not oper-
ate this device without supervision or instruction by the person in
charge.
Children must be supervised to ensure that they do not play with
the device.
1.4 Energy-Efficient Use of the
Heat Pump
With the purchase of this heat pump you are helping to protect
the environment. A prerequisite for energy-efficient operation is
the correct design of the heat source system and heating system
(radiators and circulation pump).
It is particularly important for the efficiency of a heat pump to
keep the temperature difference between heating water and heat
source as small as possible. For this reason, it is advisable to de-
sign the heat source and heating system very carefully. A tem-
perature difference of approx. one Kelvin increases the
power consumption by around 2.5 %. When designing the
heating system, it should be borne in mind that special consum-
ers such as e.g. hot water preparation should also be considered
and dimensioned for low temperatures. Underfloor heating
systems (panel heating) are optimally suited for heat pump use
on account of the low flow temperatures (30 °C to 40 °C).
It is important to ensure that the heat exchangers are not con-
taminated during operation because this increases the tempera-
ture difference, in turn reducing the COP.
Correct adjustment of the heat pump manager is also important
for energy-efficient use of the heat pump. Further information can
be found in the heat pump manager's operating instructions.

www.dimplex.de EN-3
English
3.2
2 Purpose of the Heat
Pump
2.1 Application
The air-to-water heat pump is to be used exclusively for the heat-
ing of heating water. It can be used in newly built or previously
existing heating systems.
The heat pump is suitable for mono energy and bivalent opera-
tion down to an external temperature of -25 °C.
Proper defrosting of the evaporator is guaranteed by maintaining
a heating water return flow temperature of more than 18 °C dur-
ing continuous operation.
The heat pump is not designed for the increased heat consump-
tion required when a building is being dried out. The additional
heat consumption should be met using special devices provided
by the customer. If a building is to be dried out in autumn or win-
ter, we recommend installing an additional heating element
(available as an accessory).
ATTENTION!
The device is not suitable for operation with a frequency converter.
2.2 Operating Principle
Surrounding air is drawn in by the ventilator and fed via the evap-
orator (heat exchanger). The evaporator cools the air, i.e. it ex-
tracts heat from it. This extracted heat is then transferred to the
working medium (refrigerant) in the evaporator.
The heat is “pumped” to a higher temperature level by increasing
its pressure with the aid of the electrically driven compressors. It
is then transferred to the heating water using the liquifier (heat
exchanger).
Electrical energy is used to raise the temperature of the heat in
the environment to a higher level. Because the energy extracted
from the air is transferred to the heating water, this type of device
is called an air-to-water heat pump.
The air-to-water heat pump consists of the main components
evaporator, ventilator and expansion valve, as well as the low-
noise compressors, liquifier and electrical control system.
At low ambient temperatures, humidity accumulates on the evap-
orator in the form of frost reducing the transfer of heat. The evap-
orator is defrosted automatically by the heat pump as required.
Steam may be emitted from the air outlet depending on the at-
mospheric conditions.
3 Scope of Delivery
3.1 Basic Device
The heat pump is of compact design and is supplied complete
with the components listed below.
The refrigerant circuit is hermetically sealed. It contains the
Kyoto protocol approved refrigerant R404A with a GWP value of
3260. It is CFC-free, does not deplete ozone and is non-flamma-
ble.
1) Evaporator
2) Check valve
3) Ventilator
4) Switch box
5) Controllers
6) Filter dryer
7) Liquifier
8) Expansion valve
9) Compressor
3.2 Switch Box
The switch box is located in the heat pump. It can be swung out
after removing the lower front cover and loosening the fastening
screw located in the upper right-hand corner.
The switch box contains the supply connection terminals as well
the power contactors and the soft starter unit.
The plug connector for the control line is located on the base of
the device adjacent to the cable gland in the base plate.
 
   

EN-4
English
3.3
3.3 Heat Pump Manager
Use the heat pump manager included in the scope of supply to
operate the air-to-water heat pump.
The heat pump manager is a convenient electronic regulation
and control device. It controls and monitors the entire heating
system on the basis of the external temperature, including hot
water preparation and safety systems.
The customer must install the return temperature sensor and the
external temperature sensor, which are supplied with the heat
pump manager / with these instructions together with the neces-
sary fixing accessories.
The enclosed operating instructions describe the function and
use of the heat pump manager.
4 Transport
ATTENTION!
When transporting the heat pump, ensure that it is not tilted more than
45° (in any direction).
Use a wooden pallet for transporting the heat pump to the final in-
stallation location. The basic device can be transported with a lift
truck, hand truck or by means of 3/4" pipes fed through the holes
in the base plate or frame.
The heat pump and the transport pallet are joined by four transit
bolts. These must be removed.
Before using the transport holes in the frame, it is necessary to
remove the lower side panel assemblies. This is done by loosen-
ing each of the two screws at the base and then withdrawing the
panels by unhooking them from above. Rehang the panels by
gently pushing them in an upwards direction.
Be careful not to damage any components when inserting the
pipes through the frame.
At the installation location, 8 black dust caps, which are included
in the packaging of the device, must be snapped into the trans-
port holes.
5Set-UP
5.1 General Information
The device should always be installed on a permanently smooth,
even and horizontal surface. The entire frame should lie directly
on the ground to ensure a good soundproof seal and to prevent
the water-bearing components from becoming too cold. If this is
not the case, additional insulation measures may be necessary.
It must be possible to carry out maintenance work without hin-
drance. This can be ensured by maintaining a clearance of 1.2 m
to any fixed walls.
ATTENTION!
Do not restrict or block the area around the air intake or outlet.
5.2 Condensed Water Pipe
Condensed water that forms during operation must be drained
off frost-free. To ensure proper drainage, the heat pump must be
mounted horizontally. The condensed water pipe must have a
minimum diameter of 50 mm and should be fed frost-free into a
sewer. Do not discharge the condensate directly into clearing
tanks or cesspits, as aggressive vapours or a condensed water
pipe which has not been laid in a frost-free manner could destroy
the evaporator.
Opening the cover Closing the cover










 P P
 P
 P

www.dimplex.de EN-5
English
6.3
6 Installation
6.1 General Information
The following connections need to be established on the heat
pump:
Flow and return flow of the heating system
Condensate outflow
Control line to the heat pump manager
Power supply
6.2 Heating System Connection
The heating system connections on the heat pump have a 1 1/4"
external thread. Route the connection hoses out of the device in
a downwards direction. Use a spanner to firmly grip the transi-
tions when connecting the heat pump.
Before connecting the heating water system to the heat pump,
the heating system must be flushed to remove any impurities,
residue from sealants, etc. Any accumulation of deposits in the
liquifier could cause the heat pump to completely break down.
For systems in which the heating water flow can be shut off via
the radiator or thermostat valves, an overflow valve must be in-
stalled in a heating bypass behind the heat pump by the cus-
tomer. This ensures a minimum heating water flow rate through
the heat pump and helps to avoid faults.
Once the heating system has been installed, it must be filled, de-
aerated and pressure-tested.
Consideration must be given to the following when filling the sys-
tem:
Untreated filling water and make-up water must be of drink-
ing water quality
(colourless, clear, free from sediments)
Filling water and make-up water must be pre-filtered (pore
size max. 5µm).
Scale formation in hot water heating systems cannot be com-
pletely avoided, but in systems with flow temperatures below
60°C the problem can be disregarded.
With medium and high-temperature heat pumps, temperatures
above 60°C can be reached.
The following standard values should therefore be adhered to
concerning the filling water and make-up water (according to VDI
2035 Sheet 1):
Minimum heating water flow rate
The minimum heating water flow rate through the heat pump
must be assured in all operating states of the heating sys-
tem. This can be accomplished, for example, by installing a dual
differential pressureless manifold. When the minimum flow rate
is undershot drastically, the plate steel exchanger in the refriger-
ating cycle can freeze, which can lead to total loss of the heat
pump.
NOTE
The use of an overflow valve is only recommended for panel heating and
a max. heating water flow of 1.3 m³/h. System faults may result if this is
not observed..
Antifreeze
A method of manual drainage (see illustration) should be pro-
vided for heat pumps which are exposed to frost. The antifreeze
function of the heat pump manager is active whenever the heat
pump manager and the heat circulating pump are ready for oper-
ation. If the heat pump is taken out of service or in the event of a
power failure, the system has to be drained. The heating circuit
should be operated with a suitable antifreeze if heat pump sys-
tems are implemented in buildings where a power failure can not
be detected (holiday home).
6.3 Electrical Connection
A standard four-core cable is used for connecting the heat pump
to the power supply.
The cable must be provided by the customer. The conductor
cross section is selected in accordance with the power consump-
tion of the heat pump (see Appendix Device Information) and the
applicable VDE (EN) and VNB regulations.
An all-pole disconnecting device with a contact gap of at least
3 mm (e.g. utility blocking contactor or power contactor) as well
as a 3-pole circuit breaker with common tripping for all external
conductors must be installed in the power supply (tripping current
in compliance with the Device Information). Ensure that the in-
coming supply has a clockwise rotating field when connecting
multiphase devices.
Phase sequence: L1, L2, L3.
ATTENTION!
Ensure that there is a clockwise rotating field: Operating the compressor
in the wrong rotational direction could cause damage to the compressor.
The control voltage is supplied via the heat pump manager.
The heat pump manager has a 230 V AC-50 Hz power supply.
Connect the controller in compliance with its own operating in-
structions (16 A fuse).
The control line (not included in scope of supply) is connected to
the heat pump manager using the two rectangular plug connec-
tors. Use the plug connector located on the base of the heat
pump adjacent to the cable gland in the base plate. More de-
tailed information can be found in the operating instructions of
the heat pump manager.
For detailed information, see Circuit Diagrams in the Appendix.
Total heat
output in [kW]
Total alkaline earths
in mol/m³ and/or
mmol/l
Total
hardness in dH
up to 200 ≤ 2.0 ≤ 11.2
200 to 600 ≤ 1.5 ≤ 8.4
> 600 < 0.02 < 0.11




EN-6
English
7
7 Start-UP
7.1 General Information
To ensure that start-up is performed correctly, it should only be
carried out by an after-sales service technician authorised by the
manufacturer. This may be a condition for extending the guaran-
tee (see Warranty Service).
7.2 Preparation
The following items need to be checked prior to start-up:
The heat pump must be fully connected, as described in
Chapter 6.
All valves that could impair the proper flow of the heating
water in the heating circuit must be open.
The air intake and air outlet paths must be clear.
The ventilator must turn in the direction indicated by the ar-
row.
The settings of the heat pump manager must be adapted to
the heating system in accordance with the controller’s oper-
ating instructions.
Ensure the condensate outflow functions.
7.3 Procedure
The heat pump is started up via the heat pump manager. Adjust-
ments should be made in compliance with the instructions.
At hot water temperatures under 7° C, start-up is not possible.
The water in the buffer tank must be heated to a minimum
of 18 °C with the second heat generator.
To ensure a problem-free start-up, the following procedure is to
be implemented:
1) Close all consumer circuits.
2) Ensure that the heat pump has the correct water flow.
3) Use the manager to select the automatic operating mode.
4) In the special functions menu, start the "Start-up" program.
5) Wait until a return temperature of at least 25 °C has been
reached.
6) Now slowly reopen the heating circuit valves in succession
so that the heating water flow is constantly raised by slightly
opening the respective heating circuit. The heating water
temperature in the buffer tank must not be allowed to drop
below 20 °C during this process. This ensures that the heat
pump can be defrosted at any time.
7) When all heat circuits are fully open and a return tempera-
ture of at least 18° C is maintained, the heat pump start-up
is complete.
8 Maintenance / Cleaning
8.1 Maintenance
To protect the paintwork, avoid leaning or putting objects on the
device. External heat pump parts can be wiped with a damp cloth
and domestic cleaner.
ATTENTION!
Never use cleaning agents containing sand, soda, acid or chloride as
these can damage the surfaces.
To prevent faults due to sediment in the heat exchanger of the
heat pump, ensure that the heat exchanger in the heating system
can not be contaminated. In the event that operating malfunc-
tions due to contamination still occur, the system should be
cleaned as described below.
8.2 Cleaning the Heating System
The ingress of oxygen into the heating water circuit may result in
the formation of oxidation products (rust), particularly if steel
components are used. These products enter the heating system
via the valves, the circulating pumps and/or plastic pipes. It is
therefore essential - in particular with respect to the piping of un-
derfloor heating systems - that only diffusion-proof materials are
used.
ATTENTION!
We recommend the installation of a suitable corrosion protection system
to prevent the formation of deposits (e.g. rust) in the condenser of the
heat pump. We recommend equipping diffusion-open heating systems
with an electrophysical anti-corrosion system (e.g. ELYSATOR system).
Residue from lubricants and sealants may also contaminate the
heating water.
In the case of severe contamination leading to a reduction in the
performance of the liquifier in the heat pump, the system must be
cleaned by a heating technician.
According to today's state of knowledge, we recommend using a
5 % phosphoric acid solution for cleaning purposes. However, if
cleaning needs to be performed more frequently, a 5 % formic
acid solution should be used.
In either case, the cleaning fluid should be at room temperature.
We recommend flushing the heat exchanger in the direction op-
posite to the normal flow direction.
To prevent acidic cleaning agents from entering the heating sys-
tem circuit, we recommend connecting the flushing device di-
rectly to the flow and return flow of the liquifier of the heat pump.
It is important that the system be thoroughly flushed using appro-
priate neutralising agents to prevent any damage from being
caused by cleaning agent residue remaining in the system.
Acids must be used with great care and all relevant regulations of
the employers' liability insurance associations must be adhered
to.
If in doubt, contact the manufacturer of the chemicals!

www.dimplex.de EN-7
English
10
8.3 Cleaning the Air System
Evaporator, ventilator and condensate outflow should be cleaned
of contamination (leaves, twigs, etc.) before the heating period.
Do this by opening the front of the heat pump. The bottom should
be opened first followed by the top.
ATTENTION!
Before opening the device, ensure that all circuits are isolated from the
power supply.
Remove and rehang the side panel assemblies as described in
Chapter 4.
To prevent the evaporator and the condensate tray from being
damaged, do not use hard or sharp objects for cleaning.
Under extreme weather conditions (e.g. snow drifts), ice may
form on the air intake and exhaust air outlet grids. If this happens,
the ice must be removed in the vicinity of the air intake and ex-
haust air outlet grids to ensure that the minimum air flow rate is
maintained.
9 Faults / Trouble-
shooting
This heat pump is a quality product and is designed for trouble-
free operation. In the event that a fault should occur, it will be
shown on the heat pump manager display. Simply consult the
Faults and Trouble-shooting page in the operating instructions of
the heat pump manager. If you cannot correct the fault yourself,
please contact your after-sales service technician.
ATTENTION!
Any work on the heat pump may only be performed by authorised and
qualified after-sales service technicians.
10 Decommissioning/
Disposal
Before removing the heat pump, disconnect it from the power
source and close all valves. Observe all environmentally-relevant
requirements regarding the recovery, recycling and disposal of
materials and components in accordance with all applicable
standards. Particular attention should be paid to the proper dis-
posal of refrigerants and refrigeration oils.

EN-8
English
11
11 Device Information
1 Type and order code LA 20AS LA 24AS LA 28AS
2Design
2.1 Degree of protection according to EN 60 529 for compact devices
and heating components IP 24 IP 24 IP 24
2.2 Installation location Outdoors Outdoors Outdoors
3 Performance data
3.1 Operating temperature limits:
Heating water flow/return flow °C / °C Up to 58 / above 18 Up to 58 / above 18 Up to 58 / above 18
Air °C -25 to +35 -25 to +35 -25 to +35
3.2 Temperature spread of heating water (flow/return flow) at A7 / W35 K 9.85.09.75.09.95.0
3.3 Heat output / COP at A-7 / W35 1kW / --- 2
1. This data indicates the size and capacity of the system according to EN 255 and EN 14511. For an analysis of the economic and energy efficiency of the system, other parameters,
such as, in particular, the defrosting capacity, the bivalence point and regulation, should also be taken into consideration. These specifications can only be achieved with clean
heat exchangers. Information on maintenance, start-up and operation can be found in the respective sections of the installation and operating instructions. The specified values,
e.g. A2 / W35, have the following meaning: 2 °C external air temperature and 35 °C heating water flow temperature.
2. Operation with 1 compressors
7.1 / 2.8 6.7 / 2.6 8.9 / 2.6 8.8 / 2.5 9.9 / 2.8 9.4 / 2.4
3
3. Operation with 2 compressors
12.7 / 2.8 11.7 / 2.6 16.1 / 2.7 15.5 / 2.4 19.1 / 2.7 17,4 / 2,7
at A-7 / W45 1kW / --- 26.2 / 2.3 8.4 / 2.2 8.4 / 2.0
311.1 / 2.2 14.4 / 2.1 16,7 / 2,2
at A2 / W35 1kW / --- 29.3 / 3.2 8.6 / 3.1 10.9 / 3.0 10.5 / 3.0 12.8 / 3.1 12.4 / 3.0
314.9 / 3.1 14.6 / 3.0 19.2 / 3.2 18.7 / 3.1 22.3 / 3.2 20,8/ 3.1
at A7 / W35 1kW / --- 210.7 / 3.7 10.4 / 3.5 13.1 / 3.4 12.6 / 3.3 14.2 / 3,2 13.9 / 3.2
317.1 / 3.5 17.0 / 3.4 24.8 / 3.6 24.2 / 3.4 25.8 / 3.5 25.0 / 3.4
at A7 / W45 1kW / --- 210.1 / 3.0 12.1 / 2.9 12.8 / 2.7
316.6 / 2.9 23.7 / 2.9 24,5/ 2.9
at A10 / W35 1kW / --- 212.8 / 4.0 12.6 / 3.8 14.1 / 3.5 13.8 / 3.4 14.7 / 3.3 14.3 / 3.2
320.0 / 3.8 19.5 / 3.7 26.6 / 3.8 25.4 / 3.6 29.1 / 3.7 28.2 / 3.6
3.4 Sound power level dB(A) 64 68 68
3.5 Sound pressure level at a distance of 10 m 4dB(A)
4. The specified sound pressure level corresponds to the operating noise of the heat pump in heating operation with a flow temperature of 35°C.
37 41 41
3.6 Heating water flow
with an internal pressure differential of m³/h / Pa
1.8 /
3700
3.3 /
12300
2.3 /
5900
4.5 /
22700
2.3 /
3100
4.9 /
13600
3.7 Air flow rate m³/h 5500 8000 8000
3.8 Refrigerant; total filling weight type / kg R404A / 3.7 R404A / 4.2 R404A / 4.2
3.9 Lubricant; total filling weight type / litres Polyolester / 3,0 Polyolester / 3,8 Polyolester / 3,8
4 Dimensions, connections and weight
4.1 Device dimensions H x W x L cm 157 x 155 x 85 171 x 168 x 100 171 x 168 x 100
4.2 Device connections to heating system Inch G 1 1/4" external G 1 1/4" external G 1 1/4" external
4.3 Weight of the transportable unit(s) incl. packing kg 284 351 355
5 Electrical Connection
5.1 Load voltage; Fuse protection V / A 3~/PE 400 V
(50Hz) / C20A
3~/PE 400 V
(50Hz) / C25A
3~/PE 400 V
(50Hz) / C25A
5.2 Nominal power consumption 1A2 W35 kW 4.80 4.89 6.05 6.11 7.10 6,84
5.3 Starting current with soft starter A 23 24 25
5.4 Nominal current A2 W35 / cosϕA / --- 8.7 / 0.8 8.8 / 0.8 10.9 / 0.8 11.1 / 0.8 12,8 / 0.8 12,3/ 0.8
6 Complies with the European safety regulations 5
5. See CE declaration of conformity
55
7 Additional model features
7.1 Defrosting Automatic Automatic Automatic
Type of defrosting Reverse cycle Reverse cycle Reverse cycle
Defrosting tray included Yes (heated) Yes (heated) Yes (heated)
7.2 Heating water in device protected against icing 6
6. The heat circulating pump and the heat pump manager must always be ready for operation.
Yes Yes Yes
7.3 Performance levels 222
7.4 Controller internal/external External External External
