Dirt Devil Bagline M7050 User manual

Bodenstaubsauger
Bedienungsanleitung
Cylinder vacuum cleaner
Operating Manual
Aspirateur
Mode d‘emploi
Vloerstofzuiger
Bedieningshandleiding
Aspiradora rodante
Manual de instrucciones
Напольный пылесос
Руководство по эксплуатации
Podlahovy vysávaè
Návod na obsluhu
Talni sesalec
Navodila za uporabo
Padló porszívó
Kezelési útmutató
Vysavaè
Návod k obsluze
Odkurzacz do podlóg
Instrukcja obslugi
Podni usisavaè
Uputa za upotrebu
Bagline
M7050
Royal Appliance International GmbH
Itterpark 7-9 · 40724 Hilden
Germany
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
www.dirtdevil.de www.dirtdevil.de
Rev. 05226-01 23.03.2007

2
DGFOE
o
Qooooo
CZSK
SLO
HRH
RUS
Bedienungsanleitung ................................................................................ 4 - 18
Operating Manual ....................................................................................... 19 - 33
Mode d'emploi............................................................................................. 34 - 48
Bedieningshandleiding .............................................................................. 49 - 63
Manual de instrucciones ............................................................................ 64 - 78
Руководство по эксплуатации ............................................................... 79 - 93
Instrukcja obsługi ....................................................................................... 94 - 108
Návod k obsluze.......................................................................................... 109 - 123
Návod na obsluhu....................................................................................... 124 - 138
Betjeningsvejledning.................................................................................. 139 - 153
Bruksanvisning ........................................................................................... 154 - 168
Kezelési útmutató ....................................................................................... 169 - 183
01_M7050_de.book Seite 2 Donnerstag, 22. März 2007 3:20 15

3
D

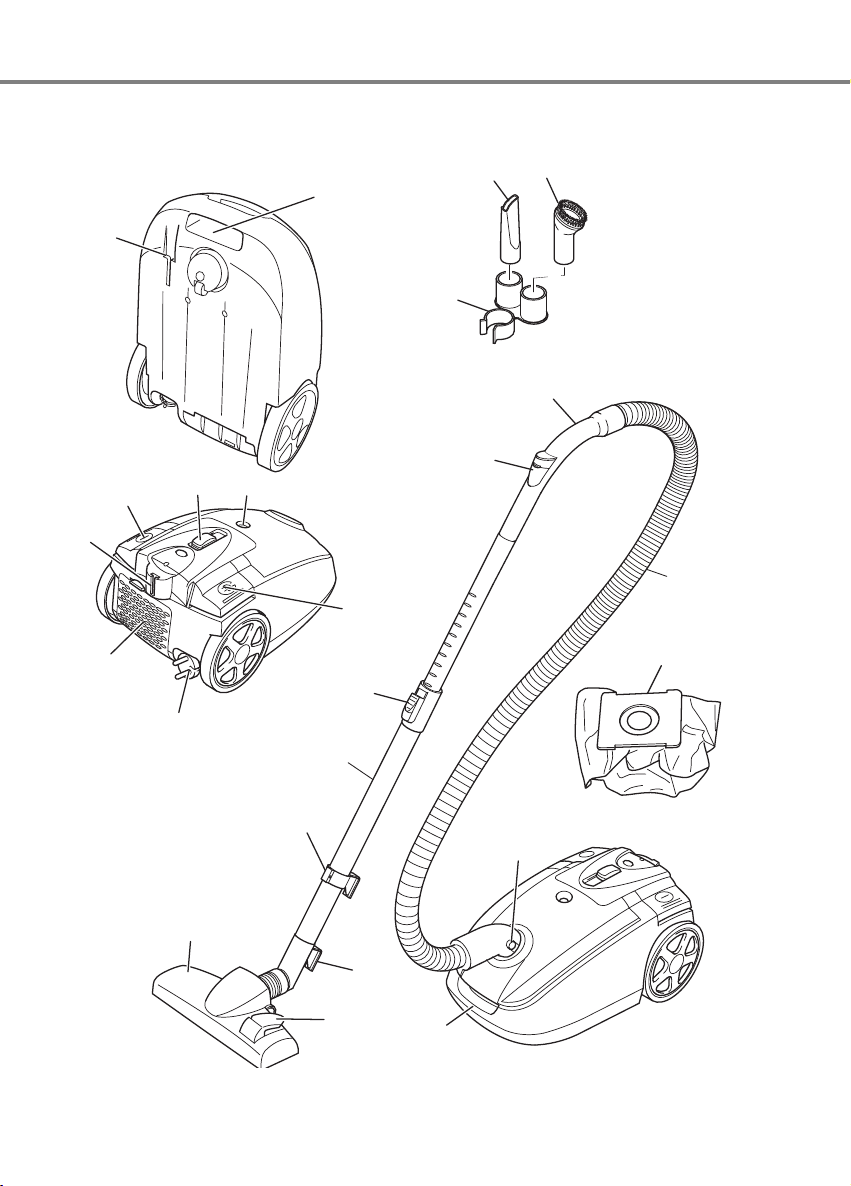

Abb. 1
3
4
5
18
20
16
24
1
19
21
22
23
14
15
11
12
10 9
7
8
2
6
17
13
01_M7050_de.book Seite 3 Donnerstag, 22. März 2007 3:20 15

4
Übersicht über Ihren M7050
D
Übersicht über Ihren M7050
Vielen Dank!
Wir danken Ihnen für den Kauf des M7050 und wünschen Ihnen viel Freude mit dem Gerät!
Geräteteile/Lieferumfang
optionales Zubehör:
- Parkettbürste
- Turbobürste
Technische Daten
Technische und gestalterische Änderungen im Zuge stetiger Produktverbesserungen vorbehalten.
© Royal®Appliance International GmbH
1 Handgriff
2 Nebenluftregler
3 Polsterdüse
4 Fugendüse
5 Zubehörhalterung
6 Saugschlauch
7 Kabelaufrolltaste
8 Staubbeutelwechsel-Anzeige
9 Saugleistungsregler
10 Ein-/Aus-Schalter
11 Trageeingriff
12 Verstauhalterung
13 Parkhalterung
14 Stromkabel mit Stecker
15 Ausblasfilter-Abdeckung
16 Teleskoprohr-Arretierung
17 Teleskoprohr
18 Parkhaken
19 Bodendüse
20 Umschalter „Teppich/Hartboden“
21 Entriegelung für Staubraumdeckel
22 Entriegelung für Saugschlauch
23 Staubbeutelhalter mit Staubfilterbeutel (ein
weiterer Staubfilterbeutel im Lieferumfang)
24 Parkhaken
Geräteart : Bodenstaubsauger
Modell : M7050
Spannung : 220 V - 240 V ~50/60 Hz
Leistung : 1600 W nom. - 1800 W nom.
1800 W max. - 2200 W max.
(je nach Modell und Ausführung)
Staubfilterbeutel : Staubfilterbeutel „Swirl MicroPor Y93“,
3,7 Liter
Filter : Motorschutzfilter,
Hygiene-Ausblasfilter
Stromkabel mit Stecker : ca. 5 m Länge
Gewicht : ca. 4,9 kg
1_1 Liste_.fm Seite 4 Freitag, 23. März 2007 4:42 16

5
Inhaltsverzeichnis
D
1 Sicherheitshinweise ................................................................. 6
1.1 zur Bedienungsanleitung ............................................................................................. 6
1.2 zu den verwendeten Hinweisen................................................................................... 6
1.3 zur Stromversorgung ................................................................................................... 6
1.4 zu Kindern ................................................................................................................... 7
1.5 zur bestimmungsgemäßen Verwendung..................................................................... 7
1.6 bei defektem Gerät ...................................................................................................... 7
2 Auspacken und Montieren ....................................................... 8
2.1 Auspacken................................................................................................................... 8
2.2 Montieren..................................................................................................................... 8
2.3 Weitere Düsen (Zubehör) verwenden ......................................................................... 9
3 Bedienung ................................................................................. 10
3.1 Staubsaugen ............................................................................................................... 10
3.2 Ausschalten und Stromkabel aufrollen ........................................................................ 12
3.3 Transportieren und Aufbewahren ................................................................................ 12
4 Wartung ..................................................................................... 13
4.1 Staubfilterbeutel wechseln........................................................................................... 13
4.2 Filterwechsel................................................................................................................ 14
4.3 Motorschutzfilter wechseln .......................................................................................... 14
4.4 Hygiene-Ausblasfilter wechseln................................................................................... 15
5 Fehlerbehebung ........................................................................ 16
6 Reinigung .................................................................................. 17
6.1 Gehäuse reinigen ........................................................................................................ 17
6.2 Filter reinigen............................................................................................................... 17
7 Entsorgung................................................................................ 17
8 Ersatzteile .................................................................................. 17
8.1 Verschleißteilliste......................................................................................................... 17
8.2 Bezugsquellen ............................................................................................................. 17
9 Garantie ..................................................................................... 18
9.1 Garantiebedingungen .................................................................................................. 18
9.2 Im Garantiefall ............................................................................................................. 18
Inhaltsverzeichn is
01_M7050_de.book Seite 5 Donnerstag, 22. März 2007 3:20 15

6
1 Sicherheitshinweise
1 Sicherheitshinweise
1.1 zur Bedienungsanlei-
tung
Lesen Sie diese Bedienungsanleitung vollständig durch,
bevor Sie mit dem Gerät arbeiten.
Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an
Dritte weitergeben, geben Sie die Bedienungsanleitung mit.
Die Nichtbeachtung dieser Anleitung kann zu schwe-
ren Verletzungen oder Schäden am Gerät führen.
Für Schäden, die durch Nichtbeachtung dieser Bedie-
nungsanleitung entstehen, übernehmen wir keine Haftung.
Das Gerät darf nur im Haushalt eingesetzt werden. Es
ist für eine gewerbliche Nutzung nicht geeignet.
1.2 zu den verwendeten
Hinweisen
Wichtige Hinweise für Ihre Sicherheit sind besonders ge-
kennzeichnet. Beachten Sie diese Hinweise unbedingt, um
Unfälle und Schäden am Gerät zu vermeiden:
1.3 zur Stromversorgung Das Gerät wird mit elektrischem Strom betrieben, dabei
besteht grundsätzlich die Gefahr eines elektrischen
Schlags. Achten Sie daher besonders auf Folgendes:
- Fassen Sie den Stecker nie mit nassen Händen an.
- Wenn Sie den Stecker aus der Steckdose herauszie-
hen wollen, ziehen Sie immer direkt am Stecker. Zie-
hen Sie niemals am Kabel, es könnte reißen.
- Achten Sie darauf, dass das Stromkabel nicht ge-
knickt, eingeklemmt, überfahren wird oder mit Hitze-
quellen in Berührung kommt.
- Verwenden Sie nur Verlängerungskabel, die für die
Leistungsaufnahme des Gerätes ausgelegt sind.
- Tauchen Sie das Gerät niemals in Wasser oder ande-
re Flüssigkeiten und halten Sie es vor Regen und
Nässe fern.
- Betreiben Sie das Gerät nur, wenn die auf dem Ty-
penschild angegebene elektrische Spannung mit der
Spannung Ihrer Steckdose übereinstimmt. Falsche
Spannung kann das Gerät zerstören.

WARNUNG:
Warnt vor Gefahren für Ihre Gesundheit und zeigt mögli-
che Verletzungsrisiken auf.
ACHTUNG:
Weist auf mögliche Gefährdungen für das Gerät oder
andere Gegenstände hin.
HINWEIS:
Hebt Tipps und Informationen für Sie hervor.
01_M7050_de.book Seite 6 Donnerstag, 22. März 2007 3:20 15

7
D
1 Sicherheitshinweise
1.4 zu Kindern Lassen Sie das Gerät nicht unbeaufsichtigt und ver-
wenden Sie es mit größter Vorsicht, wenn Kinder oder Per-
sonen, die die Gefahren nicht einschätzen können, in der
Nähe sind.
Kinder oder Personen, die die Gefahren nicht einschät-
zen können, dürfen das Gerät nicht benutzen. Bewahren
Sie es unzugänglich auf.
Verpackungsmaterialien dürfen nicht zum Spielen ver-
wendet werden. Es besteht Erstickungsgefahr.
1.5 zur bestimmungsge-
mäßen Verwendung
Verwenden Sie den Bodenstaubsauger ausschließlich für
das Reinigen von normal verschmutzten Böden, Teppichen
und Gardinen. Jede weitere Verwendung gilt als nicht be-
stimmungsgemäß und ist untersagt.
Verboten ist insbesondere:
Das Saugen von:
- Haaren, Fingern und anderen Körperteilen. Sie könn-
ten eingezogen und verletzt werden.
- Kleidungsstücken (z. B. Schuhbändern, Schals etc.).
Sie könnten eingezogen werden und Verletzungen
hervorrufen.
- Wasser und anderen Flüssigkeiten, insbesondere
feuchten Teppich-Reinigungsmitteln. Feuchtigkeit im
Inneren kann zum Kurzschluss führen.
- Tonerstaub (für Laserdrucker, Kopierer etc.). Es be-
steht Brand- und Explosionsgefahr.
- glühender Asche, brennenden Zigaretten oder
Streichhölzern. Es kann zum Brand kommen.
- spitzen Gegenständen, wie Glassplittern, Nägeln etc.
Diese Gegenstände zerstören die Filter.
- Gips, Zement etc. Die Filter können verstopfen.
Die Verwendung in der Nähe von explosiven oder leicht
entzündlichen Stoffen. Es besteht Brand- oder Explosions-
gefahr.
Die Verwendung im Freien. Es besteht die Gefahr, dass
Regen und Schmutz das Gerät zerstören.
Das Hineinstecken von Gegenständen in die Öffnungen
des Gerätes. Es könnte überhitzen.
1.6 bei defektem Gerät Betreiben Sie niemals ein defektes Gerät, oder ein Ge-
rät mit einem defekten Kabel. Es besteht erhebliches Ver-
letzungsrisiko.
Geben Sie ein defektes Gerät zur Reparatur an einen
Fachhändler oder den Royal®Appliance-Kundendienst.
Adresse ZSeite 18, „Garantie“.
01_M7050_de.book Seite 7 Donnerstag, 22. März 2007 3:20 15

8
2 Auspacken und Montieren
2 Auspacken und Montieren
2.1 Auspacken 1. Packen Sie das Gerät und alle Zubehörteile aus.
2. Überprüfen Sie den Inhalt auf Vollständigkeit. Informa-
tionen zum Lieferumfang ZSeite 4, „Übersicht über
Ihren M7050“.
2.2 Montieren

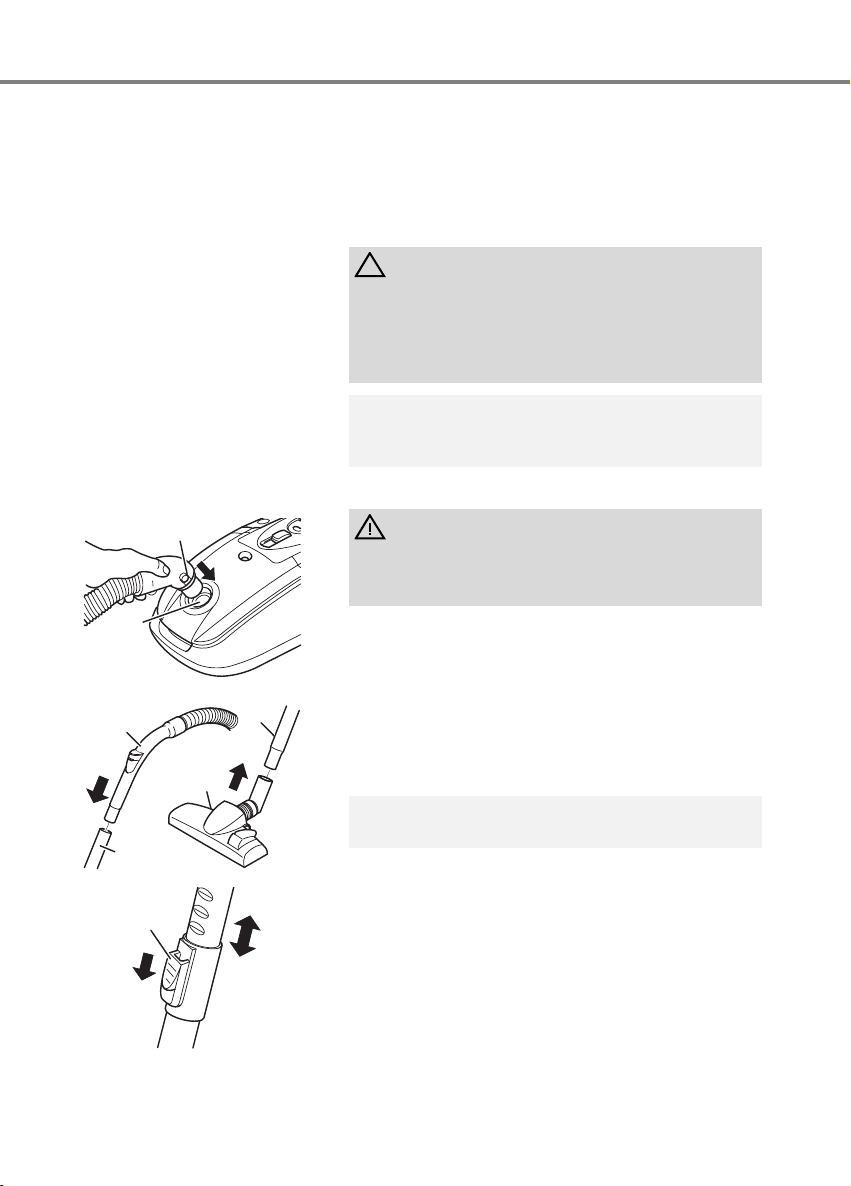

1. Stecken Sie das Ende des Saugschlauchs (Abb. 2/1) in
die Aufnahmeöffnung (Abb. 2/2) des Bodenstaubsau-
gers, bis die Verriegelung hör- und spürbar einrastet.
2. Stecken Sie den Handgriff (Abb. 3/1) in das obere Ende
des Teleskoprohrs (Abb. 3/2).
3. Stecken Sie die Bodendüse (Abb. 3/3) auf das untere
Ende des Teleskoprohrs (Abb. 3/4).
4. Stellen Sie die Länge des Teleskoprohrs ein. Drücken
Sie dazu die Teleskoprohr-Arretierung (Abb. 4/1) nach
unten. Ziehen Sie dann das Teleskoprohr am Handgriff
(Abb. 3/1) auf die gewünschte Länge. Zum Verriegeln
lassen Sie die Teleskoprohr-Arretierung beim Ziehen
los. Sie hören ein deutliches Klicken.
ACHTUNG:
Transportieren/versenden Sie das Gerät grundsätzlich
immer in der Originalverpackung, damit es keinen Scha-
den nimmt. Heben Sie dazu die Verpackung auf.
Entsorgen Sie nicht mehr benötigtes Verpackungsmate-
rial gemäß den in Ihrem Land geltenden Vorschriften.
HINWEIS:
Sollten Sie einen Transportschaden bemerken, wenden
Sie sich umgehend an Ihren Händler.
WARNUNG:
Montieren Sie das Gerät nur, wenn der Stecker aus der
Steckdose gezogen ist. Das Gerät könnte versehentlich
eingeschaltet werden.
HINWEIS:
Eventuell ist es erforderlich, etwas fester zu drücken.
Abb. 2
1
2
Abb. 3
4
3
1
2
Abb. 4
1
01_M7050_de.book Seite 8 Donnerstag, 22. März 2007 3:20 15

9
D
2 Auspacken und Montieren
5. Stecken Sie die Zubehörhalterung (Abb. 5/1) auf den
Handgriff (Abb. 5/2). Schieben Sie dann Möbelbürste
(Abb. 5/3) und Fugendüse (Abb. 5/4) auf die Aufnah-
mevorrichtungen.
Ihr Bodenstaubsauger ist jetzt einsatzbereit.
2.3 Weitere Düsen (Zube-
hör) verwenden
Neben der soeben montierten Bodendüse können Sie mit
weiteren Düsen den Funktionsumfang Ihres Bodenstaub-
saugers erweitern:
Als Zubehör sind die Fugendüse und die Polsterdüse
im Lieferumfang enthalten. Sie können bei Nichtgebrauch
an der Zubehörhalterung befestigt werden (Abb. 5).
-Fugendüse (Abb. 6/1)
Benutzen Sie diese, um Staub aus schwer zugängli-
chen Stellen zu saugen.
-Möbelbürste (Abb. 6/2)
Benutzen Sie diese, um Staub von Gegenständen zu
saugen, die empfindliche Oberflächen haben (z. B.
Schränke, Tische).
Optional erhältlich sind weiterhin:
-Turbobürste (Abb. 7)
Diese besitzt einen rotierenden Bürstenkopf und eig-
net sich daher bestens zur Tiefenreinigung von Tep-
pichen. Das Bürsten bewirkt zudem ein Aufrichten
des Teppichflors.
-Parkettbürste (Abb. 8)
Diese ist mit langen Borsten ausgestattet und dient
zum Absaugen besonders empfindlicher Oberflächen
(z. B. Parkett, Laminat).
HINWEIS:
Bei Bedarf können Sie die Zubehörhalterung auch am
Teleskoprohr anbringen.
Abb.
5
3
24
1
HINWEIS:
Bei der Verwendung der Turbobürste entsteht durch die
hohe Drehzahl der Bürste ein lautes Geräusch.
WARNUNG:
Montieren Sie Düsen nur, wenn der Stecker aus der
Steckdose gezogen ist. Das Gerät könnte versehentlich
eingeschaltet werden.
Abb. 6
2
1
Abb. 7

10
3 Bedienung
Zum Aufsetzen der Düsen gehen Sie wie folgt vor:
1. Schalten Sie das Gerät aus und ziehen Sie den Stecker
aus der Steckdose.
2. Ziehen Sie die vorhandene Düse vom Teleskoprohr ab.
3. Stecken Sie die gewünschte Düse auf das untere Ende
des Teleskoprohrs oder bei Bedarf direkt auf den Hand-
griff (Abb. 9).
4. Befestigen Sie nicht mehr benötigte Düsen, soweit
möglich, in der Zubehörhalterung. Bewahren Sie die
übrigen Düsen sicher und für Kinder unzugänglich auf.
3 Bedienung
3.1 Staubsaugen .
ACHTUNG:
Beim Einsatz des Bodenstaubsaugers ohne aufge-
steckte Düse besteht erhöhte Gefahr, Gegenstände ver-
sehentlich einzusaugen.
Abb. 9
1
1
WARNUNG:
Prüfen Sie den Bodenstaubsauger und das Stromkabel
vor jeder Benutzung. Ein beschädigtes Gerät darf nicht
verwendet werden. Es besteht Verletzungsrisiko.
ACHTUNG:
Verwenden Sie den Bodenstaubsauger nur, wenn alle
Filter intakt, trocken und korrekt eingesetzt sind. Stellen
Sie sicher, dass keine Öffnungen verstopft sind. Ande-
renfalls kann der Staubsauger beschädigt werden.
HINWEIS:
Ihr Bodenstaubsauger besitzt einen Überhitzungsschutz.
Er schaltet sich bei Überhitzung automatisch ab. Ist dies
der Fall, schalten Sie den Bodenstaubsauger aus und
ziehen Sie den Stecker. Beseitigen Sie die Ursache der
Überhitzung. Warten Sie ca. 45 Minuten. Den abgekühl-
ten Bodenstaubsauger können Sie wieder einschalten.
01_M7050_de.book Seite 10 Donnerstag, 22. März 2007 3:20 15

11
D
3 Bedienung

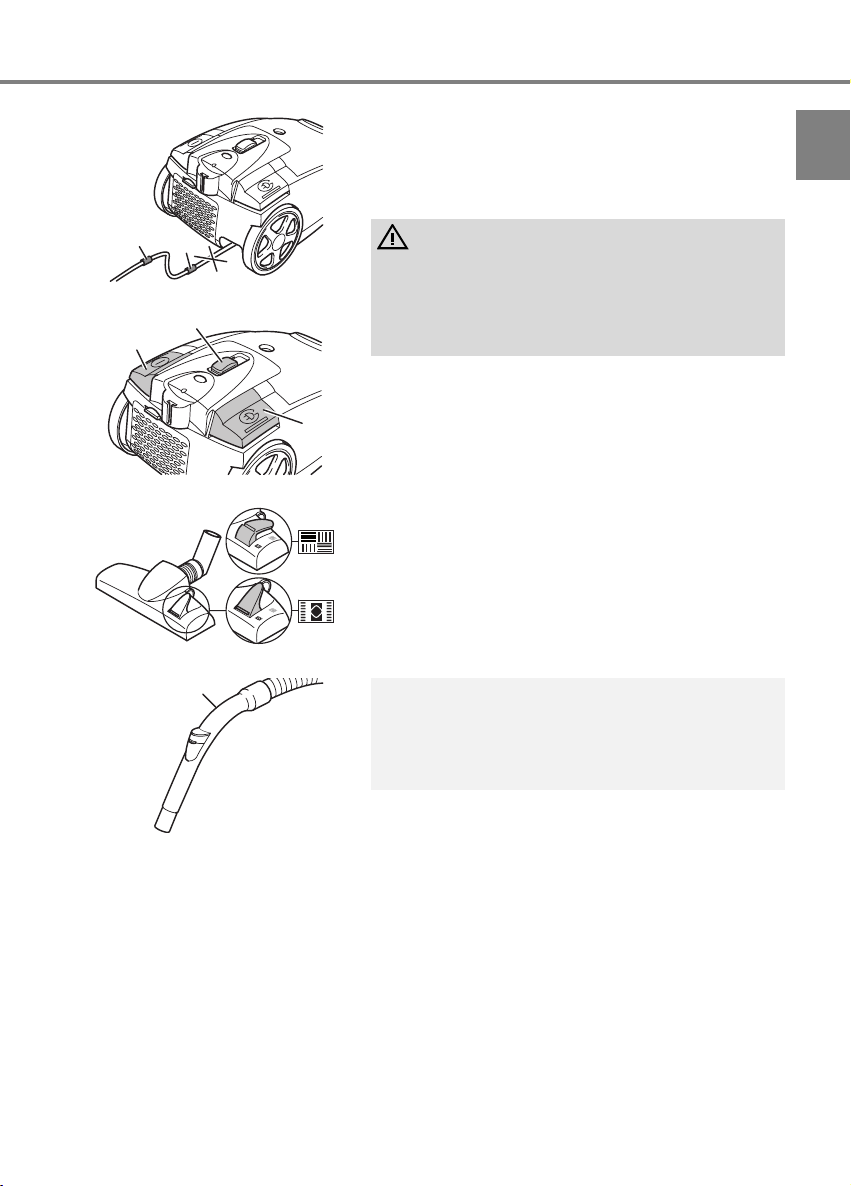

1. Stecken Sie die gewünschte Düse auf, ZKapitel 2.2,
„Montieren“ bzw. ZKapitel 2.3, „Weitere Düsen
(Zubehör) verwenden“.
2. Ziehen Sie das Kabel am Stecker bis zur gelben Mar-
kierung (Abb. 10/1) heraus.
3. Schalten Sie den Bodenstaubsauger am Ein-/Aus-
Schalter (Abb. 11/3) ein.
4. Stellen Sie die Saugleistung am Saugleistungsregler
(Abb. 11/2) ein.
5. Stellen Sie je nach Bodenbelag den Umschalter „Tep-
pich/Hartboden“ (Abb. 12) ein:
-Hartboden (Abb. 12/A)
Laminat, Fliesen, PVC etc.
-Teppich (Abb. 12/B)
Lang- und kurzflorige Teppiche, Läufer etc.
6. Ziehen Sie den Bodenstaubsauger zum Saugen wie ei-
nen Schlitten hinter sich her. Beachten Sie die entspre-
chenden Empfehlungen der Bodenbelaghersteller.
WARNUNG:
Falls die rote Markierung (Abb. 10/2) sichtbar ist, ziehen
Sie das Kabel mithilfe der Kabelaufrolltaste (Abb. 11/3)
wieder bis zur gelben Markierung ein. Ansonsten kann
das Kabel abreißen. Es besteht die Gefahr eines elektri-
schen Schlages.
HINWEIS:
Mit dem Nebenluftregler (Abb. 13/1) können Sie die
Saugleistung schnell reduzieren, wenn weniger Saug-
leistung benötigt wird oder z. B. um eingesaugte Gegen-
stände wieder freizugeben.
Abb. 10
12
Abb. 11
1
2
3
Abb. 12
B
A
Abb. 13
1
01_M7050_de.book Seite 11 Donnerstag, 22. März 2007 3:20 15

12
3 Bedienung
3.2 Ausschalten und
Stromkabel aufrollen
1. Schalten Sie den Bodenstaubsauger am Ein-/Aus-
Schalter (Abb. 14/1) aus und ziehen Sie den Stecker
aus der Steckdose.
2. Behalten Sie den Stecker in der Hand.
3. Drücken Sie die Kabelaufrolltaste (Abb. 14/2), um das
Stromkabel einzuziehen.
3.3 Transportieren und
Aufbewahren
Zum Transport können Sie den Bodenstaubsauger am
Tragegriff (Abb. 1/11) tragen.
Zum Abstellen oder bei Arbeitspausen können Sie den
Parkhaken (Abb. 15/1) in die Parkhalterung (Abb. 15/2)
einhängen.
Zum Aufbewahren können Sie den Verstauhaken
(Abb. 16/1) in die Verstauhalterung (Abb. 16/2) unten am
Bodenstaubsauger einhängen.
Wenn Sie das Gerät längere Zeit lagern möchten, ent-
nehmen Sie den Staubfilterbeutel und entsorgen Sie die-
sen ordnungsgemäß. Reinigen Sie außerdem die Filter.
Lagern Sie das Gerät stets kühl und trocken.
WARNUNG:
Beim Einziehen des Stromkabels kann dieses umher-
schlingern, zur Stolperfalle werden oder Gegenstände
umreißen.
Abb. 14
2
1
WARNUNG:
Wenn Sie den Arbeitsplatz verlassen, schalten Sie das
Gerät aus und beachten Sie die Hinweise unter ZKapitel
3.2, „Ausschalten und Stromkabel aufrollen“.
ACHTUNG:
Stellen Sie das Gerät nie direkt neben Wärmequellen ab
(z. B. Heizung, Ofen). Vermeiden Sie direkte Sonnenein-
strahlung. Die Hitze kann das Gerät beschädigen.
Abb. 15
1
2
Abb. 16
2
1
01_M7050_de.book Seite 12 Donnerstag, 22. März 2007 3:20 15

13
D
4Wartung
4 Wartung
4.1 Staubfilterbeutel wech-
seln
Wechseln Sie den Staubfilterbeutel spätestens dann,
wenn die Staubbeutelwechsel-Anzeige (Abb. 1/8) „Rot“ an-
zeigt oder die Saugwirkung nachlässt.
1. Öffnen Sie den Staubraumdeckel, indem Sie ihn entrie-
geln und anschließend aufklappen (Abb. 17).
2. Klappen Sie den Staubraumdeckel so weit auf, bis er
spürbar einrastet und von selbst geöffnet bleibt.
3. Ziehen Sie den Staubbeutelhalter samt Staubfilterbeu-
tel (Abb. 18/1) nach oben heraus (Abb. 18).
4. Entfernen Sie Staubrückstände, die sich eventuell im
Staubraum befinden.
5. Ziehen Sie den Staubfilterbeutel (Abb. 19/1) aus dem
Staubbeutelhalter (Abb. 19/2) heraus.
6. Schieben Sie den neuen Staubfilterbeutel (Abb. 20/1)
wie abgebildet in den Staubbeutelhalter (Abb. 20/2), bis
er an den unteren Aufnahmewinkeln (Abb. 20/3) des
Staubbeutelhalters anschlägt.
7. Setzen Sie dann den Staubbeutelhalter (Abb. 21/1)
wieder in den Staubraum ein. Schieben Sie dafür die
Führung des Staubbeutelhalters (Abb. 21/2) gerade in
die dafür vorgesehene Schiene ein, bis die Verriege-
lung für den Staubraumdeckel (Abb. 21/3) zurückge-
klappt wird.
8. Schließen Sie den Staubraumdeckel. Er rastet hörbar
ein.
ACHTUNG:
Bevor Sie den Staubfilterbeutel wechseln, schalten Sie
das Gerät aus und beachten Sie die Hinweise unter
ZKapitel 3.2, „Ausschalten und Stromkabel aufrollen“.
So vermeiden Sie, dass Staub das Gerät zerstört.
HINWEIS:
Gehen Sie beim Entnehmen des Staubfilterbeutels vor-
sichtig vor, damit kein Staub aus dem Staubfilterbeutel
austreten kann.
HINWEIS:
Den Staubfilterbeutel können Sie im normalen Hausmüll
entsorgen, wenn er keinen für den Hausmüll verbotenen
Schmutz enthält.
HINWEIS:
Der Staubraumdeckel lässt sich nur schließen, wenn ein
Staubfilterbeutel eingesetzt ist.
Abb. 17
Abb. 18
1

14
4Wartung
4.2 Filterwechsel Ihr Bodenstaubsauger besitzt die folgenden Filter:
Motorschutzfilter (Abb. 22/1) verhindert bei defektem
Staubfilterbeutel, dass größere Partikel den Motor zerstö-
ren.
Austauschen: nach jedem 4. Staubfilterbeutel-Wechsel,
spätestens alle 6 Monate
Hygiene-Ausblasfilter (Abb. 22/2) filtert feinste Parti-
kel aus der ausgeblasenen Luft.
Austauschen: alle 6 Monate
Die Filter können nach einiger Zeit verstopfen und so die
Saugleistung reduzieren. Deshalb ist es wichtig, dass Sie
die oben angegebenen Zeitabstände einhalten.
Ersetzen Sie beschädigte Filter hingegen umgehend.
4.3 Motorschutzfilter
wechseln
1. Schalten Sie das Gerät aus und entnehmen Sie den
Staubfilterbeutel, wie unter ZKapitel 4.1,
„Staubfilterbeutel wechseln“, Schritte 1-4, beschrieben.
2. Entnehmen Sie den Filterhalter samt Motorschutzfilter
(Abb. 23).
3. Trennen Sie den Motorschutzfilter (Abb. 24/1) vom Fil-
terhalter (Abb. 24/2) über einem Mülleimer.
4. Reinigen Sie den Filterhalter.
5. Falls erforderlich legen Sie den gebrauchten Motor-
schutzfilter auf den neuen Zuschnitt-Motorschutzfilter
auf. Zeichnen Sie die Umrisse an und schneiden Sie
den Motorschutzfilter passend aus.
6. Setzen Sie ggf. einen neuen Motorschutzfilter in den
Filterhalter ein.
7. Schieben Sie den Filterhalter samt Motorschutzfilter
von oben kräftig und lagerichtig (Rundung oben) in sei-
ne Aufnahme.
8. Setzen Sie einen Staubfilterbeutel ein und schließen
Sie den Staubraumdeckel. Der Deckel rastet hörbar
ein.
ACHTUNG:
Die Filter sind nicht waschbar. Der Ausblasfilter ist nicht
wiederverwendbar.
HINWEIS:
Bei leichten Verschmutzungen kann es auch ausreichen,
den Motorschutzfilter über einem Mülleimer auszuklop-
fen. Wir empfehlen aber, einen neuen Motorschutzfilter
einzusetzen, wenn Sie 4 Staubfilterbeutel verbraucht
haben (Bestellnummer ZKapitel 8, „Ersatzteile“).
Abb. 22
1
2
Abb. 23
Abb. 24
1
2
01_M7050_de.book Seite 14 Donnerstag, 22. März 2007 3:20 15

15
D
4Wartung
4.4 Hygiene-Ausblasfilter
wechseln
1. Schalten Sie das Gerät aus und beachten Sie die Hin-
weise unter ZKapitel 3.2, „Ausschalten und Stromkabel
aufrollen“.
2. Öffnen Sie die Ausblasfilter-Abdeckung. Drücken Sie
dazu die Entriegelung (Abb. 25/1) nach unten und zie-
hen Sie die Ausblasfilter-Abdeckung nach hinten her-
aus.
3. Entnehmen Sie den Ausblasfilter (Abb. 26).
4. Setzen Sie einen neuen Ausblasfilter ein (Bestellnum-
mer ZKapitel 8, „Ersatzteile“).
5. Setzen Sie abschließend die Ausblasfilter-Abdeckung
wieder auf. Haken Sie diese zuerst unten ein (Abb. 27/
1) und drücken Sie sie dann oben nach vorn, bis sie
hör- und spürbar einrastet.
Abb. 25
1
Abb. 26
Abb. 27

16
5 Fehlerbehebung
5 Fehlerbehebung
Bevor Sie das Gerät an den Royal®Appliance-Kundendienst einschicken, überprüfen Sie anhand
der folgenden Tabelle, ob Sie den Fehler selbst beseitigen können.
WARNUNG:
Verwenden Sie niemals ein defektes Gerät! Bevor Sie auf Fehlersuche gehen, schalten Sie das
Gerät aus und ziehen Sie den Netzstecker, ZKapitel 3.2, „Ausschalten und Stromkabel aufrollen“.
Fehler mögliche Ursache Lösung
Gerät läuft nicht Stecker ist nicht eingesteckt oder
Gerät ist nicht eingeschaltet.
Stecken Sie den Stecker in eine Steckdose
und schalten Sie das Gerät ein, ZKapitel
3.1, „Staubsaugen“.
Steckdose führt keinen3804(T(gesten38(n Sie)-7(45)8(d)-7(en38(Bt oien(ta8(sauren38(t an)-7(45)Sie)-i(c)n(Ger)- as)]TJ0.0007 Tc -0.7975 Tw 15.220 -1.248 Tda(enre an)-7[(Steckdoan)-, beiel )-devor )-7(Sis ni(Ger)- sind, as)]TJ0.0805 Tc -0.0004 TT*Td[ass enddosnomse führk)4et.)]TJ0.0002 Tc 0.0204 Tw -15.220 -1.504 Td[(r5(om8(bet isbngesge)-(rdig4et-3481(Lass7(en.)]TJ0.0003 Tc -052006 T11287771 0 Tdn Sie daKm8(beduGer)-chan)-7( 7(n R)-7(oyal)]TJ/C2_0 1 Tf0 Tc 0 Tw 6.36 0 0 6.3445.38 50143.8203 Tm<00A3>Tj/TT1 1 Tf0.1002 Tc -053525 Tw 7.98 0 0 7.945017.449705.9003 T( Ap-(.)Tj0.0302 Tc 0.0001 Tw 2479624 -1.256 TdApplianc5(Kundl )-dndienstGer)-s(NeehenAdGer)-esdose )]TJ/C2_1 1 Tf0 Tc 0 Tw 0 -1.248 Td<005A>Tj/TT2 1 T-j0.0302 Tc 0.8299 Tw 0.88 0 TdSeseeT11, en)8(„6(Ghrk)araein)-tie8(“)]TJ/TT1 1 Tf0 Tc 0 T823.749 0 Td(.)Tj0.0302 Tc 0.0001 Tw33.49220 -1.504 Td[(saurg(d)-7bniset isn.)]TJ0.0005 Tc -0.0001 Tw 0 -1.256 T(t nichz(auieund-(.)Tj0.010 Tc 0 TT*Tdgeste)-l(k)olldn.)]TJ0.0003 T -0.0001 T128.7 -21104 Td[((tafihalGer)-beut(bet isvfrokt oder)- voder)--r )]TJ-0.0003 Tc 0 TT*Tdgeopte)-f4et.

17
D
6 Reinigung
6 Reinigung
6.1 Gehäuse reinigen
Reinigen Sie das Gehäuse ausschließlich mit einem leicht angefeuchteten Tuch. Verwenden Sie
keine Reinigungsmittel, Scheuermittel oder Alkohol, da diese das Gehäuse beschädigen können.
6.2 Filter reinigen
Zum Reinigen der Filter ZKapitel 4.2, „Filterwechsel“.
7 Entsorgung
Die verwendeten Filter sind aus umweltverträglichen Materialien hergestellt und können im Haus-
müll entsorgt werden.
Wenn das Gebrauchsende erreicht ist, insbesondere, wenn Funktionsstörungen auftre-
ten, machen Sie das ausgediente Gerät unbrauchbar, indem Sie den Netzstecker aus
der Steckdose ziehen und das Stromkabel durchtrennen. Entsorgen Sie das Gerät ent-

18
9 Garantie
9 Garantie
9.1 Garantiebedingungen
Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufda-
tum.
Innerhalb dieser Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch
des Gerätes oder des Zubehörs (Schäden an Zubehörteilen führen nicht automatisch zum Um-
tausch des kompletten Gerätes) unentgeltlich alle Mängel, die auf Material- oder Herstellungsfehlern
beruhen. Von der Garantie sind Schäden ausgenommen, die auf unsachgemäßen Gebrauch (Be-
trieb mit falscher Stromart/-spannung, Anschluss an ungeeignete Stromquellen, Bruch etc.) zurück-
zuführen sind, normaler Verschleiß und Mängel, die den Wert oder die Gebrauchstauglichkeit des
Gerätes nur unerheblich beeinflussen.
Bei Eingriffen durch eine nicht von uns autorisierte Stelle oder bei Verwendung anderer als original
Royal®Appliance-Ersatzteile erlischt die Garantie. Verschleißteile fallen nicht unter die Garantie und
sind deshalb kostenpflichtig!
Die Garantie tritt nur in Kraft, wenn das Kaufdatum durch Stempel und Unterschrift des Händlers auf
der Garantiekarte bestätigt ist oder eine Rechnungskopie dem eingeschickten Gerät beiliegt. Garan-
tieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch beginnt dadurch ein An-
spruch auf eine neue Garantie!
9.2 Im Garantiefall
Versenden Sie das Gerät mit leerem Staubfilterbeutel und einer kurzen Fehlerbeschreibung in
Blockschrift. Versehen Sie das Anschreiben mit dem Vermerk „Zur Garantie“. Senden Sie es zusam-
men mit der Garantiekarte oder einer Rechnungskopie an folgende Adresse:
Royal®Appliance International GmbH
Abt. Kundenservice
Itterpark 7-9
40724 Hilden
Germany
Tel.: 02103 / 20 07 10
Fax: 02103 / 20 07 77
www.dirtdevil.de
SERVICE-HOTLINE
In Deutschland stehen wir Ihnen für Fragen,
Anregungen oder bei Problemen unter fol-
gender Nummer gern zur Verfügung:
0180 501 50 50*
Mo-Fr, 8-20 Uhr
*14 Ct pro Minute aus dem
deutschen Festnetz
01_M7050_de.book Seite 18 Donnerstag, 22. März 2007 3:20 15

19
An overview of your M7050
G
An overview of your M7050
Many thanks!
We hope you enjoy using the M7050 and we would like to thank you for your purchase!
Appliance parts/scope of delivery
Optional accessories:
- Parquet brush
- Turbo brush
Technical data
We reserve the right to make technical and design-related alterations in the course of ongoing
product improvements.
© Royal®Appliance International GmbH
1 Handle
2 Secondary air controller
3 Upholstery nozzle
4 Crevice nozzle
5 Accessories mount
6 Suction hose
7 Cable retract button
8 Dust bag change indicator
9 Suction controller
10 On/off switch
11 Recessed handle
12 Stow-away hook mount
13 Parking hook mount
14 Power cable with plug
15 Exhaust filter cover
16 Telescopic tube lock
17 Telescopic tube
18 Parking hook
19 Floor nozzle
20 "Carpet/hard floor" switch
21 Release device for dust chamber cover
22 Release device for suction hose
23 Dust filter bag holder with dust filter bag (another
dust filter bag included in scope of delivery)
24 Parking hook
Type of appliance : Cylinder vacuum cleaner
Model : M7050
Voltage : 220 V - 240 V ~50/60 Hz
Output : 1600 W nom. - 1800 W nom.
1800 W max. - 2200 W max.
(depending on the model and the design)
Dust filter bag : "Swirl MicroPor Y93" dust filter bag,
3,7 litre
Filters : Protective motor filter,
hygienic exhaust filter
Power cable with plug : approx. 5 m long
Weight : approx. 4,9 kg
1_1 Liste.fm Seite 19 Freitag, 23. März 2007 4:58 16

20
List of contents
D
1 Safety instructions ................................................................... 21
1.1 Regarding the operating manual ................................................................................. 21
1.2 Regarding the instructions used .................................................................................. 21
1.3 Regarding the power supply........................................................................................ 21
1.4 Regarding children ...................................................................................................... 22
1.5 Regarding intended use............................................................................................... 22
1.6 If the appliance is defective ......................................................................................... 22
2 Unpacking and assembly......................................................... 23
2.1 Unpacking.................................................................................................................... 23
2.2 Assembly ..................................................................................................................... 23
2.3 Using other nozzles (accessories)............................................................................... 24
3 Operating................................................................................... 25
3.1 Vacuuming................................................................................................................... 25
3.2 Switching off and retracting the power cable............................................................... 27
3.3 Transporting and storage............................................................................................. 27
4 Maintenance.............................................................................. 28
4.1 Changing the dust filter bag......................................................................................... 28
4.2 Changing the filter........................................................................................................ 29
4.3 Changing the protective motor filter............................................................................. 29
4.4 Changing the hygienic exhaust filter............................................................................ 30
5 Correcting malfunctions .......................................................... 31
6 Cleaning..................................................................................... 32
6.1 Cleaning the housing................................................................................................... 32
6.2 Cleaning the filters....................................................................................................... 32
7 Waste disposal.......................................................................... 32
8 Spare parts................................................................................ 32
8.1 List of wear parts ......................................................................................................... 32
8.2 Supply sources ............................................................................................................ 32
9 Warranty .................................................................................... 33
9.1 Warranty conditions..................................................................................................... 33
9.2 Making a warranty claim.............................................................................................. 33
List of contents
02_M7050_gb.book Seite 20 Donnerstag, 22. März 2007 3:23 15
