Dremel 670 Operating/s Assembly instructions

Operating/Safety Instructions
Mode d’emploi et consignes de sécurité
Instrucciones de seguridad/operación
Model/Modèle/Modelo 670
Mini Saw Attachment
Instrument pour mini-scie
Acople de minisierra
®
For use with models 275, 285, 395, 398, 780
Pour utiliser avec les modèles 275, 285, 395, 398, 780
Para uso con los modelos 275, 285, 395, 398, 780
Consumer Information
Renseignement des consommateurs
Información para el consumidor
1-800-4-DREMEL www.dremel.com
5716 Dremel 2.625x4.25 6/18/02 10:29 AM Page 1

Read and understand all
instructions.Failure to follow
all instructions listed below may result in personal
injury. SAVE THESE INSTRUCTIONS
Keep hands away from
cutting area and blade.
Keep your second hand on motor housing. If
bothhandsare holdingthe tool,theycannotbecut
by the blade.Hold the tool firmly to prevent loss of
control. Figures in this manual illustrate typical
hand support of the tool. NEVER place your hand
behind the saw blade since kickback could cause
the saw to jump backwards over your hand.
If your application does not allow two-hand
control of the tool,keep your hand,fingers and
body positioned to either side of the saw blade,
but not in line with the saw blade. KICKBACK
could cause the saw to jump backwards. (See
“Causes and Operator Prevention of Kickback.”)

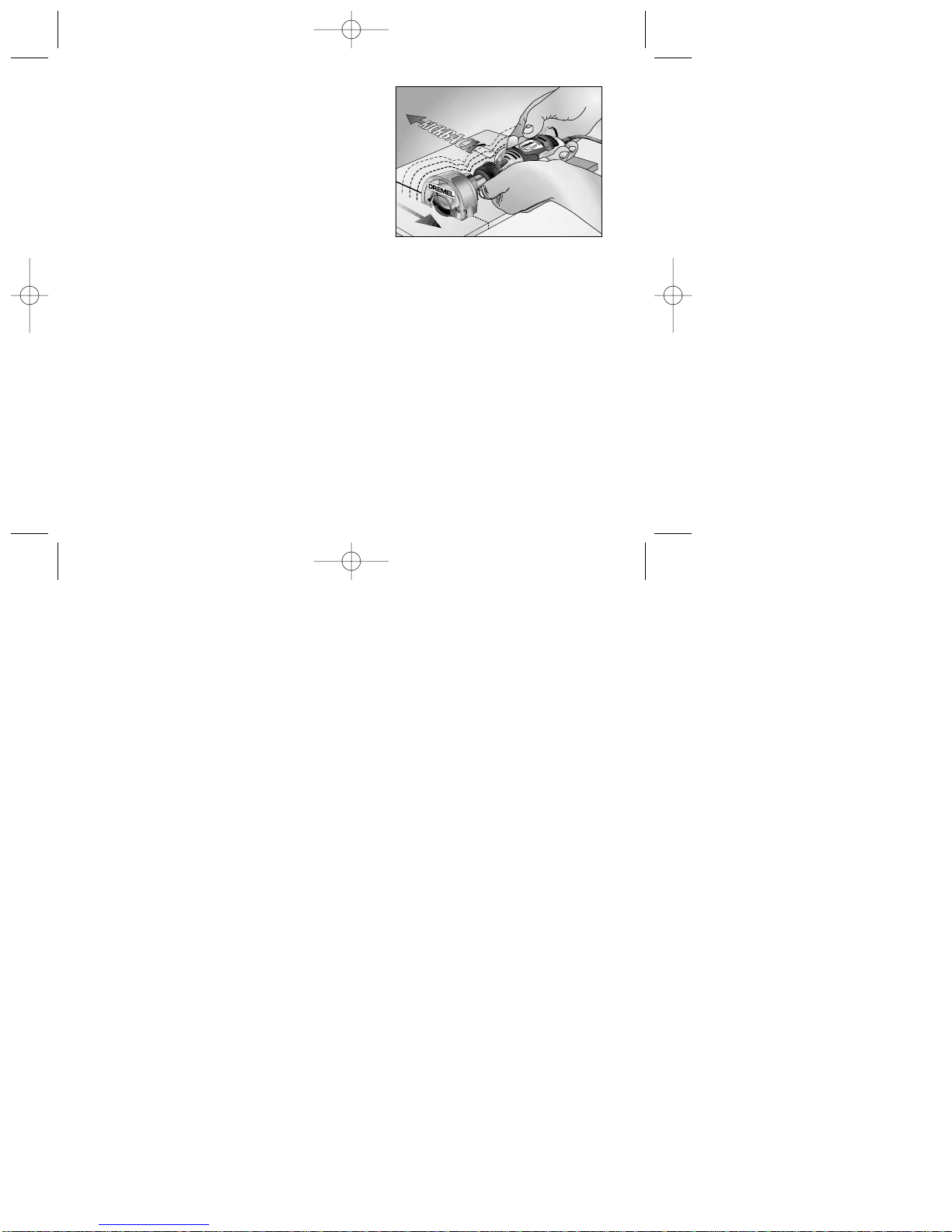

Advance the blade only in a direction where
the blade teeth are coming up through
the workpiece. “Climb cutting” or feeding the
blade into the material so that the teeth are
descending into the material, will cause the
blade to climb out of the material and to
Power Tool Safety Rules
!
WARNING
Safety Rules for Mini Saw Attachment
!
DANGER
jump uncontrollably in the direction of this
improper feed.
Be extremely careful when cutting round rods
or when approaching corners or the edge of
the workpiece.Thebladecan bindon theedge of
the workpiece and cause kickback.
Do not cut along a radius or curved line of cut.
Kickback will occur if a curved cutting motion is
attempted.
Do not reach underneath the work. The guard
cannotprotect youfrom theblade belowthe work.
Check lower guard for proper closing before
each use. Never clamp or tie the lower guard
into the open position. If saw is accidentally
dropped,lower guard may be bent. Make sure the
guard moves freely and does not touch the blade
or any other part.
Check the operation of the lower guard spring.
If the guard and the spring are not operating
properly, they must be serviced before use.
Lower guard may operate sluggishly due to
damaged parts, gummy deposits, or a buildup of
debris. Disconnect the plug from power source.
Periodically remove the blade, clean the lower
guard and the hub area, or blow it clean with
compressed air.
Always observe that the lower guard is
covering the blade before placing the tool
down on bench or floor. An unprotected,
23
5716 Dremel 2.625x4.25 6/18/02 10:29 AM Page 2

coasting blade will cause the saw to cut whatever
is in its path. Be aware of the time it takes for the
blade to stop after switch is turned off.
NEVER hold piece being cut in your hands or
across your leg. It is important to support the
work properly to minimize body exposure, blade
binding, or loss of control.
Alwaysuse blades with correct size and shape
arbor holes. Blades that do not match the
mounting hardware of the saw will run
eccentrically, causing loss of control.
Do not run the tool while carrying it at your side.
Lower guard may be opened by a contact with
your clothing. Accidentalcontact with the spinning
saw blade could result in serious personal injury.
Know how to turn slide switch “OFF” in an
emergency. If switch cannot turn “OFF” the tool
quickly, unplug the tool immediately.
CAUSES AND OPERATOR PREVENTION OF KICKBACK:
Kickback is a sudden reaction to a pinched, bound
or misaligned saw blade, causing an uncontrolled
saw to lift up and out of the workpiece toward
the operator.
When the blade is pinched or bound tightly by the
kerf closing down, the blade stalls and the motor
reaction drives the unit rapidly back toward
the operator.
If the blade becomes twisted or misaligned in the
cut,theteethatthe backedgeof theblade can dig
into the top surface of the wood causing the blade
to climb out of the kerf and jump back toward
the operator.
Kickback is the result of tool misuse and/or
incorrect operating procedures or conditions and
can be avoided by taking proper precautions as
given below:
Maintain a firm grip with both hands on the tool
and position your body and arm to allow you to
resist KICKBACK forces. KICKBACK forces can be
controlled by the operator, if proper precautions
are taken.
When blade is binding, or when interrupting a
cut for any reason, turn off the tool and hold the
tool motionless in the material until the blade
comes to a complete stop. Never attempt to
remove the saw from the work or pull the tool
backward while the blade is in motion or
45
5716 Dremel 2.625x4.25 6/18/02 10:29 AM Page 4

KICKBACK may occur. Investigate and take
corrective action to eliminate the cause of blade
binding. Wet lumber, green lumber or pressure-
treated lumber and most plastics require special
attention during cutting operation to prevent
KICKBACK. Avoid cutting nails. Inspect for and
remove all nails from lumber before cutting.
When restarting a saw in a workpiece, center
the saw blade in the kerf and check that saw
teeth are not engaged into the material. If saw
bladeis binding,itmay walk up orKICKBACK from
the workpiece as the tool is restarted.
Support panels to minimize the risk of blade
pinching and KICKBACK. Large panels tend to sag
under their own weight. Supports must be placed
underthepanelonbothsides,nearthelineofcutand
near the edge of the panel.
Donotuse dull or damagedblade.Unsharpened
or improperly set blades produce narrow kerf
causing excessive friction, blade binding and
KICKBACK.
Use extra caution when making a “Pocket
Cut” into existing walls or other blind areas.
The protruding blade may cut objects that can
cause KICKBACK.
67
Symbols:
IMPORTANT: Some of the following symbols may
beused on yourtool.Please study themand learn
their meaning. Proper interpretation of these
symbols will allow you to operate the tool better
and more safely.
Symbol Name Designation/Explanation
V Volts Voltage (potential)
A Amperes Current
Hz Hertz Frequency (cycles per second)
W Watt Power
kg Kilograms Weight
min Minutes Time
s Seconds Time
ø Diameter Size of drill bits, grinding wheels, etc.
noNo load speed Rotational speed, at no load
.../min Revolutions or Revolutions, strokes, surface
reciprocation speed, orbits, etc. per minute
per/min.
O Off position Zero speed, zero torque...
1, 2, 3, ... Selector settings Speed, torque or position
I, II, III, settings. Higher number means
greater speed
o Infinitely variable Speed is increasing
selector with off from 0 setting
Arrow Action in the direction of arrow
Alternating current Type or a characteristic of current
Direct current Type or a characteristic of current
5716 Dremel 2.625x4.25 6/18/02 10:29 AM Page 6

SawGuardExpl
This symbol designates that this tool is
listed by Underwriters Laboratories.
This symbol designates that this tool is
listed to Canadian Standards by
Underwriters Laboratories.
This symbol designates that this tool is
listed by the Canadian Standards
Association.
This symbol designates that this tool is
listed by Underwriters Laboratories, and
listed to Canadian Standards by
Underwriters Laboratories.
This symbol designates that this tool
complies to NOM Mexican Standards.
®
®
C
®
CUS
89

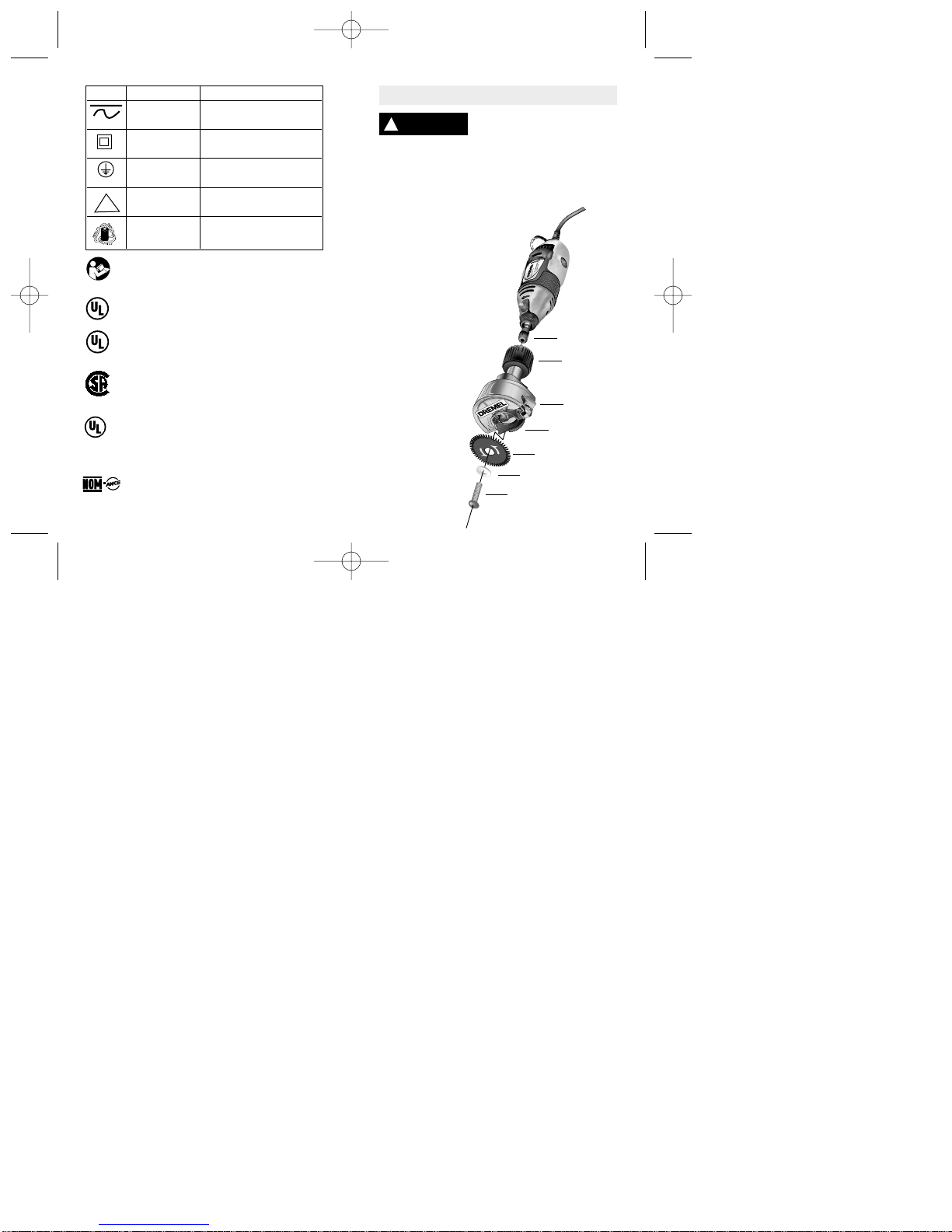

Symbol Name Designation/Explanation
Alternating or Type or a characteristic of current
direct current
Class II Designates Double Insulated
construction Construction tools
Earthing terminal Grounding terminal
Warning symbol Alerts user to
warning messages
Ni-Cad RBRC seal Designates Ni-Cad battery
recycling program
!
Disconnect the plug of your
rotary tool from the power
source before making any assembly,
adjustments or changing accessories. Make
sure switch is in the OFF position before
plugging in. Such preventive safety measures
reduce the risk of starting the tool accidentally.
Functional Description and Specifications
!
WARNING
Drive Adapter
Coupling
Directional
Guide
Lower Guard
Blade
Screw
Washer
For use with Dremel Models
275, 285, 395, 398 and 780.
Maximum Capacities:
Blade - 1-1/4" (31.8 mm)
Arbor Hole - .363" (9.22 mm)
Depth at 90° - 1/4"
Read Instruction Manual.
5716 Dremel 2.625x4.25 6/18/02 10:29 AM Page 8

Disconnect the plug of your
rotary tool from the power
source before making any assembly,
adjustments or changing accessories. Such
preventive safety measures reduce the risk of
starting the tool accidentally.

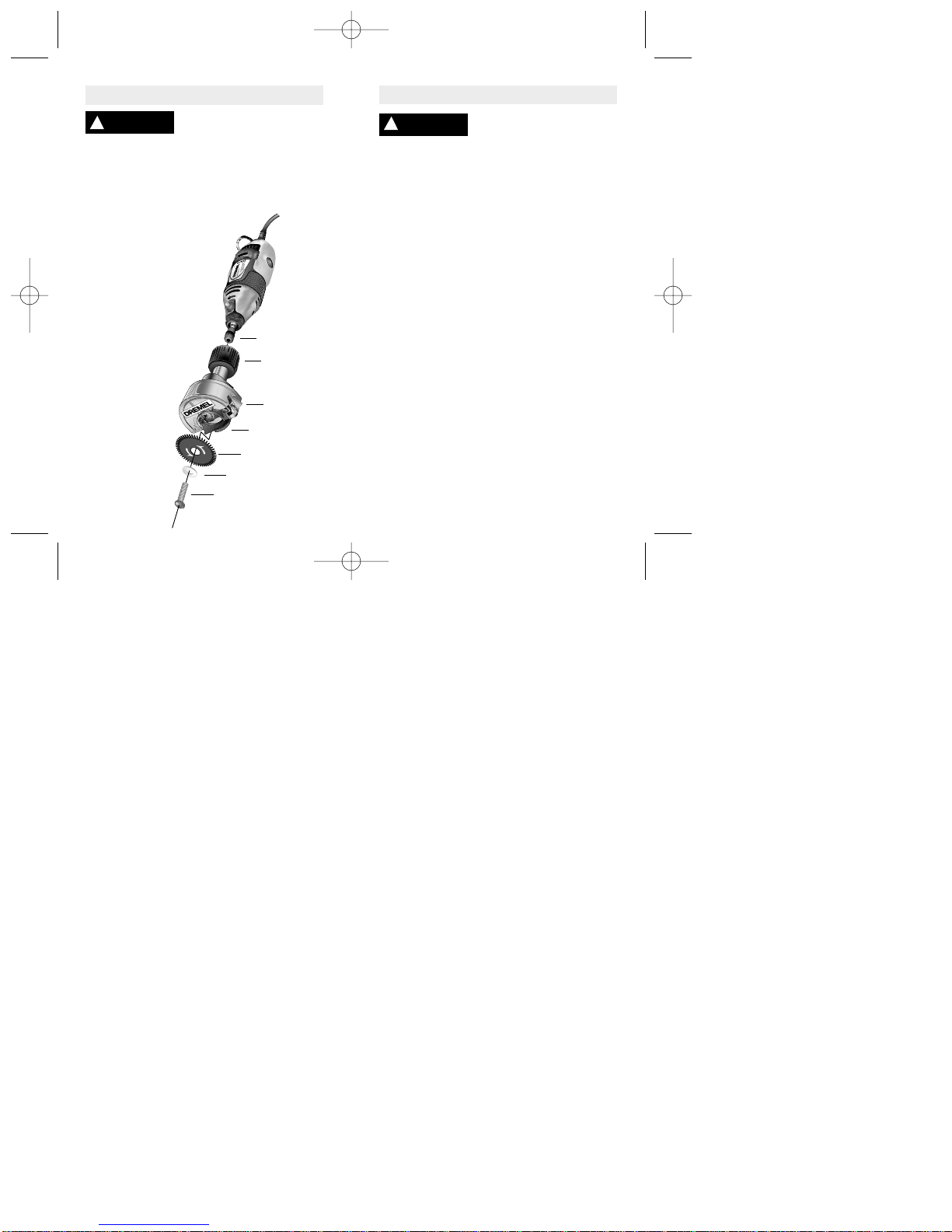

MINI SAW ATTACHMENT INSTALLATION
It is extremely important to carefully read and
follow the directions below to assemble the Mini
Saw Attachment to your rotary tool and ensure the
tool will function properly.
Toproperly attachthe MiniSawAttachmentto the
rotary tool, THREE items must be removed from
the tool: the housing cap, collet nut and collet.

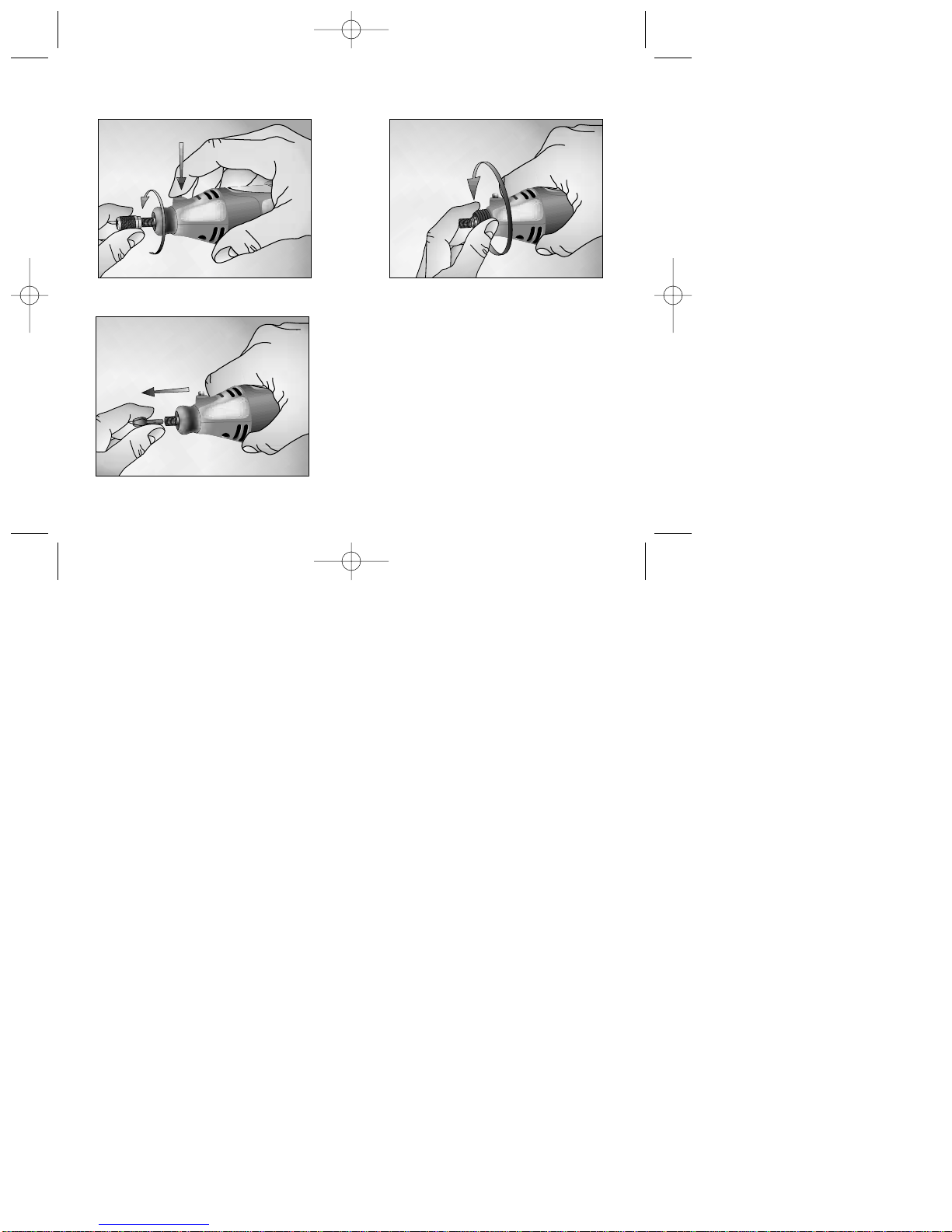

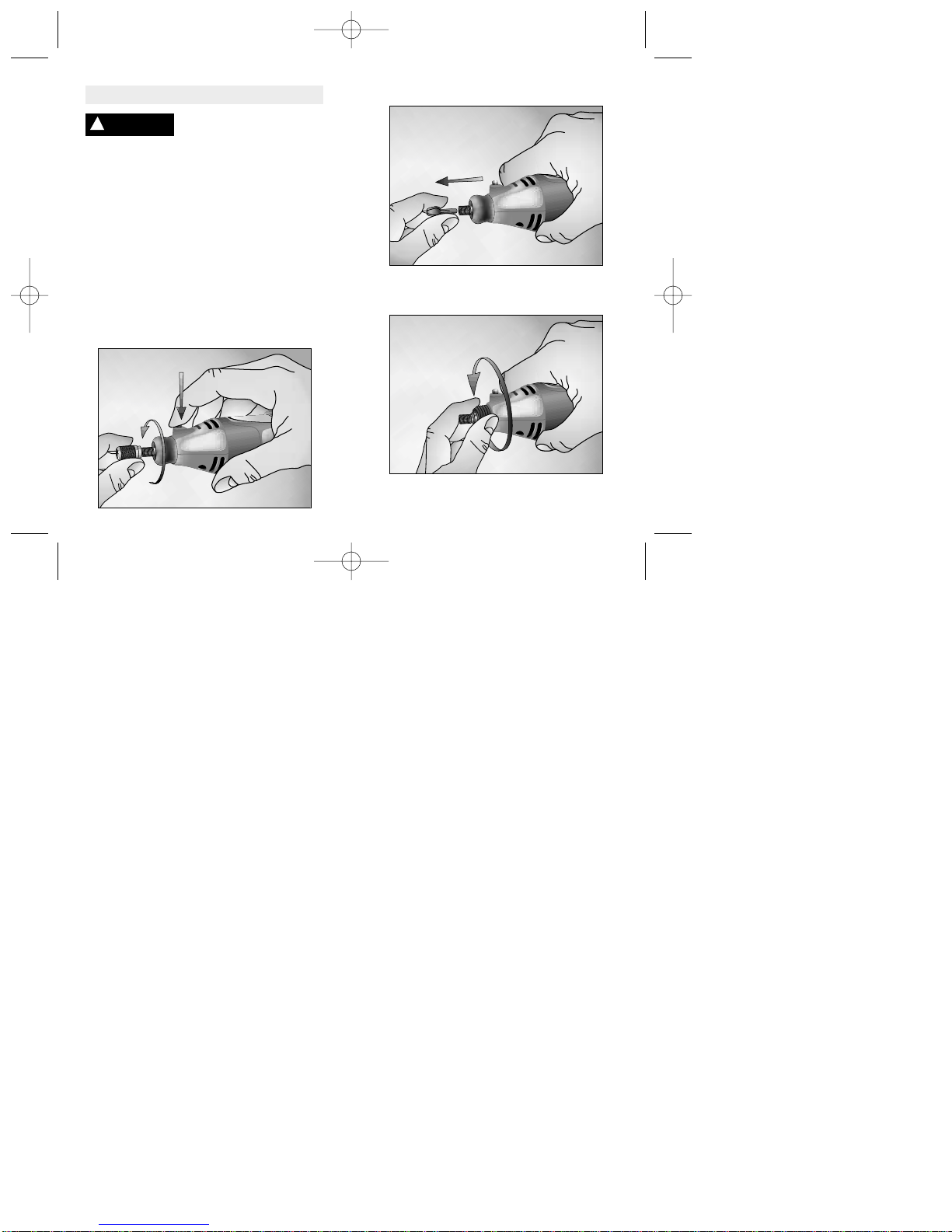

Step 1. Press the shaft lock button, unscrew and
remove the collet nut.
Assembly
!
WARNING
Step 2. Remove the collet.
10 11
Step 3. Unscrew the housing cap from the tool.
5716 Dremel 2.625x4.25 6/18/02 10:29 AM Page 10

Note:Ifthe collet nutand collet are notremoved
from the motor shaft, the tool will not function
properly.
Step 4. Install the drive adapter on the motor shaft
and tighten.
4
To prevent damage to tool,
do not over tighten drive
adapter. Tighten the drive adapter finger tight and
thentighten an additional 1/3 turn with the wrench.
(Wrench is included with your rotary tool kit.)
!
CAUTION
12 13
Step 5. Screw the attachment onto your rotary tool
until the coupling is tight against the housing. Hand
tighten only.The attachment should be oriented on
your rotary tool so that the speed control switch on
the tool is easily accessible.
BLADE ASSEMBLY
Disconnect the plug of your
rotary tool from the power
source before making any assembly,
adjustments or changing accessories. Such
preventive safety measures reduce the risk of
starting the tool accidentally.
Always use Dremel Saw
Blades. Blades that do
not match mounting hardware will run
eccentrically, causing loss of control.
!
WARNING
!
WARNING
5716 Dremel 2.625x4.25 6/18/02 10:31 AM Page 12

Step 4.Press the shaft lock button on your rotary
tool. Replace the washer and screw and tighten
securely.
Note: If washer is not used, screw will over-
tighten, and you will not be able to remove.
14 15

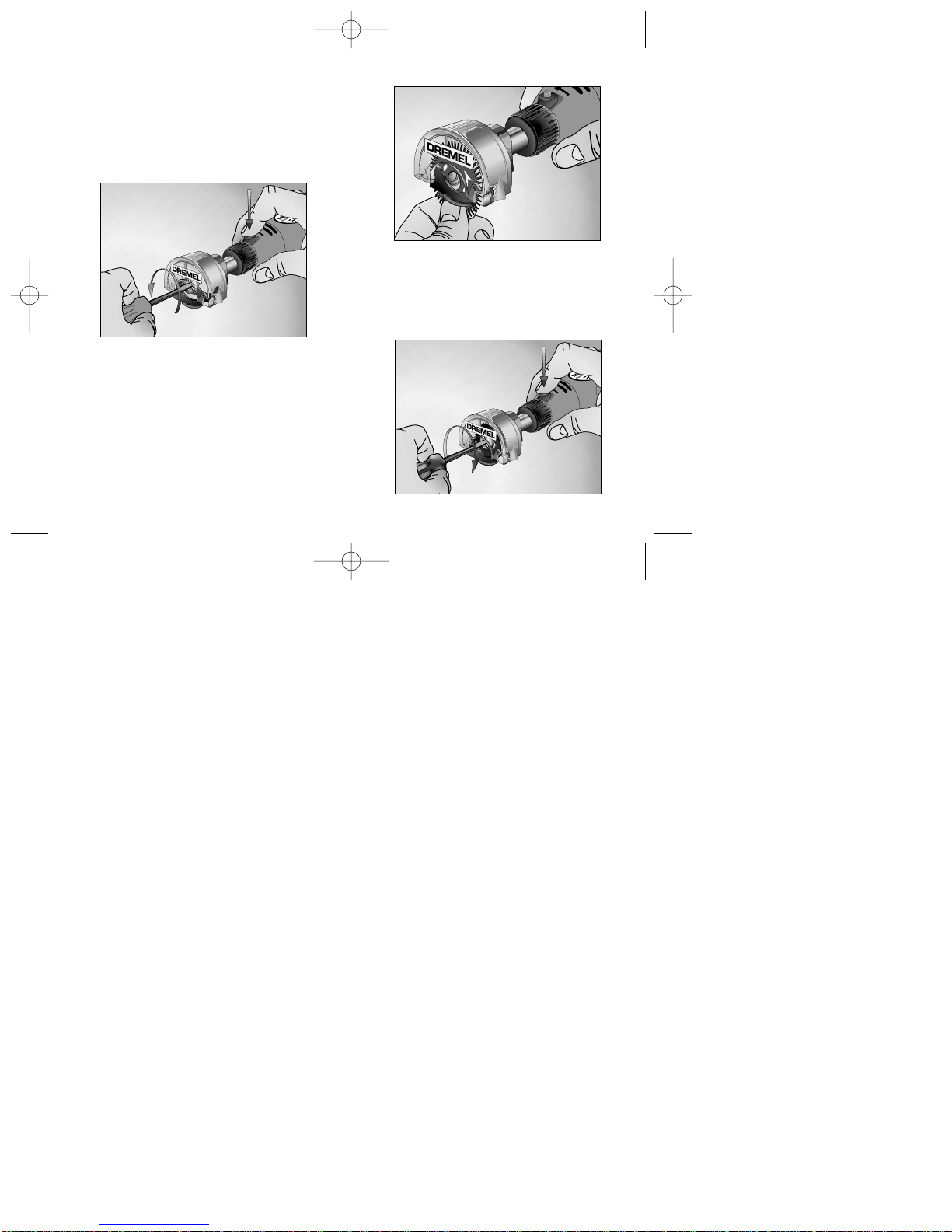

Step 1. Mount attachment onto your rotary tool.
Be sure rotary tool is unplugged and the switch is
in the OFF position.
Step 2. Press the shaft lock button on your rotary
tool. Unscrew the screw from the mandrel and
remove washer.
Step 3. Pushing the guard foot up on the
attachment, place the blade onto the mandrel
arbor, making sure the arrows on the blade are
facing out and the blade is resting flat on the
shoulder of the mandrel arbor. Make sure the
blade teeth point in the same direction as arrows
on upper guard.
While retracting the lower guard, check operation
and condition, including the spring.
5716 Dremel 2.625x4.25 6/18/02 10:31 AM Page 14

Always be sure that
hands or fingers do not
interfere with the free movement of the
lower guard.
Maintain a firm grip. Never force the rotary tool.
Use light and continuous pressure.
When cutting across the grain, the fibers of the
wood have a tendency to tear and lift.Advancing
the saw slowly minimizes this effect.
Clean lower guard
frequently to assure a
rapid return of lower guard.
This attachment is not
intended for abrasive cut
off wheels. Standard Dremel wheels will not
fit on mandrel.
!
WARNING
!
WARNING
16 17
TYPES OF CUTS
The saw blade provided with your attachment is
for both cross cuts and rip cuts. Ripping is
cutting lengthwise, with the grain of the wood.
Cross cutting is cutting against the grain.
Your rotary tool should be running at the set
speed before starting the cut, and turned off only
after completing the cut.
Primarily for use on wood or wood-like materials.
Other materials may cause blade to wear out
prematurely. Not for use on metal or masonry.
DIRECTIONAL GUIDE
Feed direction for the rotary tool is right to left
only.
For a straight 90° cut, use the directional guide
on the left side of the guard to guide your cut.
This guide also shows feed direction. Make
sample cuts in scrap lumber to verify line of cut.
For minimum splintering,place the good side of
the material face down.
Maximum depth of cut is 1/4". Not for cutting
radii, curves or bevels.
Operating Instructions !
WARNING
5716 Dremel 2.625x4.25 6/18/02 10:31 AM Page 16

Figure 2
Feed Direction
SERVICE
Preventive maintenance
performed by unauthorized
personnel may result in misplacing of internal
components which could cause serious
hazard. We recommend that all tool service be
performed by a Dremel Service Facility.
TOOL LUBRICATION
Your sawattachmenthas been properly lubricated
and is ready to use.
Maintenance
!
WARNING
18 19
Support the panel or board close to the cut, as
shown in (Fig.2).Be sure that you cut through the
sheet or board only and not the table or work
bench.Thetwo-by-foursusedto raise andsupport
the work should be positioned so that the
broadest sides support the work and rest on the
table or bench. Do not support the work with the
narrow sides as this is an unsteady arrangement.
If the sheet or board to be cut is too large for a
table or work bench, use the supporting two-by-
fours on the floor and secure.
Figure1
Kickback
CUTTING LARGE SHEETS
Large sheets and long boards sag or bend,
depending on support. If you attempt to cut
without leveling and properly supporting the
piece, the blade will tend to bind, causing
KICKBACKand extraload onthe rotary tool.(Fig.1)
5716 Dremel 2.625x4.25 6/18/02 10:31 AM Page 18

20 21
CLEANING
To avoid accidents always
disconnect the tool from
the power supply before cleaning or
performing any maintenance. The Mini Saw
Attachment may be cleaned most effectively with
a damp cotton swab or compressed dry air.
Always wear safety goggles when cleaning
tools with compressed air.
Ventilation openings and switch levers must be
kept clean and free of foreign matter. Do not
attempt to clean by inserting pointed objects
through openings.
Certain cleaning agents and
solventsdamage plastic parts.
Some of these are: gasoline, carbon tetrachloride,
chlorinated cleaning solvents, ammonia and
household detergents that contain ammonia.
CARE OF BLADES
Blades become dull even from cutting regular
lumber.If you find yourself forcing the rotary tool
forward to cut instead of just guiding it through
the cut, chances are the blade is dull or coated
with wood pitch.
!
CAUTION
When cleaning gum and wood pitch from blade,
unplug the rotary tool and remove the blade.
Remember, blades are designed to cut, so
handle carefully. Wipe the blade with kerosene
or similar solvent to remove the gum and pitch.
A dull or damaged blade slows the speed of
cutting and places a heavier load on your rotary
tool, and can cause KICKBACK. Keep extra
blades on hand so you always have sharp,
efficient blades ready to replace a dull or
damaged one.
Use only Dremel Saw Blades with your saw
attachment.
!
WARNING
5716 Dremel 2.625x4.25 6/18/02 10:31 AM Page 20

Lire et comprendre toutes
les instructions. Toute
négligence à suivre les instructions ci-dessous
peut causer des blessures corporelles.
GARDER CES INSTRUCTIONS
Garder les mains éloignées
de la zone de coupe et de la
lame.Garder l’autre main sur le bâti du moteur.
Si les deux mains tiennent l’outil,elles ne peuvent
pas être coupées par la lame. Tenir l’outil
solidementpour éviter toute perte de contrôle.Les
illustrations dans ce manuel montrent la prise des
mains sur l’outil. NE JAMAIS placer votre main
derrière la lame de la scie puisque le recul
pourraitla faire sauter vers l’arrière survotre main.
Si l’usage que vous en faites ne permet pas de
la contrôler avec vos deux mains,gardez votre
main,vos doigts et votre corps d’un côté ou de
l’autre de la scie mais pas en face de la lame
de la scie. LE RECUL pourrait faire sauter la scie
versl’arrière.(Voir«Lescauseset lapréventiondu
recul par l’utilisateur. »)
Avancer la lame seulement dans la direction
où les dents de scie sont orientées vers la
pièce. « Une coupe tangentielle en avalant » en
amenant la scie dans le matériau de telle sorte
22 23
!
AVERTISSEMENT
Règles de sécurité pour les outils électriques
!
DANGER
Règles de sécurité instrument pour mini-scie
que les dents descendent dans le matériau, fera
monter la scie hors du matériau et la fera sauter
de façon incontrôlable en direction d’où on l’a
alimentée incorrectement.
Soyez extrêmement prudent quand vous
coupez des tiges rondes ou quand vous
approchez des coins ou du rebord de la pièce.
La lame peut gripper sur le rebord de la pièce et
provoquer un recul. Ne pas couper le long d’un
arrondi ou d’une ligne courbe. Un mouvement de
recul se produira si on tente d’effectuer un
mouvement de coupe courbe.
Ne pas mettre ses mains sous le travail. La
garde ne peut vous protéger de la lame
par-dessous.
Vérifier si la garde inférieure est fermée
correctement avant usage. Ne jamais brider
ou attacher la garde inférieure en
position ouverte. Si la scie est échappée
accidentellement, la garde inférieure peut être
pliée. Assurez-vous que la garde se déplace
librement et ne touche pas la lame ni aucune
autre pièce.
Vérifier le fonctionnement du ressort de la
garde inférieure. Si la garde et le ressort ne
fonctionnent pas correctement,ils doivent être
réparés avant usage. La garde inférieure peut
fonctionner difficilement à cause de pièces
endommagées, de dépôts gommeux ou de
5716 Dremel 2.625x4.25 6/18/02 10:34 AM Page 22

24 25
l’accumulation de débris. Débrancher la fiche.
Enlever la lame périodiquement,nettoyer la garde
inférieure et la zone du moyeu ou souffler pour
nettoyer avec de l’air comprimé.
Toujours vérifier que la garde inférieure
recouvre la lame avant de placer l’outil sur
l’établi ou sur le sol. Une lame non protégée qui
tourne coupera tout ce qui est sur son chemin.
Sachez combien de temps il faut à la lame pour
s’arrêter après l’interruption du courant.
NE JAMAIS tenir une pièce à couper dans vos
mains ou de travers sur vos jambes. Il est
important de supporter votre travail correctement
afin de minimiser l’exposition du corps, le
grippage ou une perte de contrôle.
Toujours utiliser des lames de la bonne
grandeur et de la bonne forme d’alésage
central. Les lames qui ne s’ajustent pas avec les
ferrures de fixation de la scie tourneront
excentriquement causant une perte de contrôle.
Ne pas faire tourner la scie quand vous la
transportez à vos côtés. La garde inférieure
peutêtre ouverte au contact de vos vêtements.
Toucher accidentellement la lame de scie qui
tourne peut causer des blessures corporelles
sérieuses.
Sachez comment mettre l’interrupteur à
glissière à « ARRÊT » en cas d’urgence. Si
l’interrupteur N’ARRÊTE PAS l’outil rapidement,
débrancher le immédiatement.
CAUSES ET PRÉVENTION DU
RECUL PAR L’UTILISATEUR
Le recul est une réaction soudaine à une lame
de scie pincée, grippée ou mal alignée,
provoquant un mouvement incontrôlé qui
soulève la scie hors de la pièce de travail vers
l’utilisateur.
Quand la lame est pincée ou grippée solidement
par le trait qui se referme, la lame s’arrête et
la réaction du moteur repousse l’appareil
rapidement vers l’utilisateur.
5716 Dremel 2.625x4.25 6/18/02 10:34 AM Page 24

26 27
Si la lame devient tordue ou mal alignée dans la
coupe, les dents de l’arête arrière de la lame
peuvent creuser dans la surface supérieure du
bois et provoquer la montée de la lame hors du
trait et sauter vers l’utilisateur.
Le recul est le résultat d’une mauvaise
utilisation de l’outil et/ou du mauvais usage
des procédures ou conditions d’utilisation et
peut être évité en prenant les précautions
ci-dessous :
Maintenir une prise solide avec les deux
mains sur l’outil et placer votre corps et vos
bras pour vous permettre de résister aux
forces de RECUL.Les forces du RECUL peuvent
être contrôlées par l’utilisateur si les mesures
de précautions sont prises.
Quand la lame grippe, ou quand vous
interrompez une coupe, quelle que soit la
raison,éteindre l’outil et le tenir sans bouger
dans le matériau jusqu’à l’arrêt complet de
la lame. Ne jamais tenter d’enlever la scie
du travail ou de reculer l’outil pendant que
la lame tourne sinon, un RECUL peut se
produire.Rechercher les raisons du grippage et
prendre les mesures correctives afin d’en
éliminer la cause. Du bois humide, du bois vert
ou du bois traité sous pression ainsi que la
plupart des plastiques nécessitent une attention
spéciale lors de la coupe afin de prévenir le
RECUL. Éviter de couper des clous. Rechercher
et enlever tous les clous du bois avant
de couper.
Lors du redémarrage de la scie dans une
pièce, centrer la lame dans le trait et
s’assurer que les dents de scie ne mordent
pas dans le matériau. Si la lame de scie
grippe,elle peut monter ou RECULER de la pièce
dès que l’outil redémarre.
Supporter les panneaux pour minimiser les
risques de pincement de lame et de RECUL.
Les grands panneaux ont tendance à s’affaisser
sous leur propre poids. Des supports doivent
être placés sous le panneau des deux côtés,
près de la ligne de coupe et près de l’arête du
panneau.
Ne pas utiliser de lame émoussée ou
endommagée. Des lames mal aiguisées ou mal
réglées produisent un trait étroit favorisant une
friction excessive, le grippage de la lame et le
RECUL.
Soyez doublement prudent quand vous faites
une découpe à l’emporte-pièce dans un mur
existant ou tout autre endroit aveugle. La lame
proéminente pourrait couper des objets qui
peuvent causer du RECUL.
5716 Dremel 2.625x4.25 6/18/02 10:34 AM Page 26

28 29
Symboles :
IMPORTANT : Certains des symboles suivants
peuvent être utilisés sur votre outil. Veuillez les
étudier et apprendre leur signification. Une
bonne interprétation de ces symboles vous
permettra de faire une utilisation plus efficace et
plus sécuritaire.
Symbole Nom Désignation/Explication
V Volts Tension (Potentielle)
A Ampères Courant
Hz Hertz Fréquence (cycles par seconde)
W Watt Puissance
kg Kilogrammes Poids
min Minutes Temps
s Secondes Temps
ø Diamètre La taille des mèches, des meules, etc.
noVitesse à vide Vitesse de rotation, à vide
.../min Tours ou Tours,coups, vitesse en surface,
mouvement orbites, etc. par minute
par minute
O À la position « arrêt» Vitesse zéro, couple zéro
1, 2, 3, ... Réglage du Vitesse, couple ou réglages de
I, II, III, sélecteur position. Le chiffre le plus élevé
indique la plus grande vitesse
o
Sélecteur variable à La vitesse augmente à
l’infini avec « arrêt » partir de 0
Flèche Actionner dans le sens de la flèche
Courant alternatif Type ou caractéristique de courant
Courant continu Type ou caractéristique de courant
Ce symbole indique que cet outil est
approuvé par les Laboratoires des
Assureurs.
Ce symbole indique que cet outil est
approuvé aux Normes Canadiennes par
les Laboratoires des Assureurs.
Ce symbole indique que cet outil est
approuvé par l’Association Canadienne
de Normalisation.
Ce symbole indique que cet outil est
approuvé par les Laboratoires des Assureurs
et homologué selon les Normes Canadiennes
par les Laboratoires des Assureurs.
Ce symbole indique que cet outil se
conforme aux Normes Mexicaines NOM.
®
®
C
®
CUS
Symbole Nom Désignation/Explication
Courant alternatif Typeoucaractéristique de courant
ou continu
Construction Désigne des outils de
classe II construction à double isolation
Borne de terre Borne de mise à la terre
Symbole Alerte l’utilisateur aux
d’avertissement messages d’avertissement
Sceau NiCad Indique le programme de
RBRC recyclage de piles NiCad
!
Lire le livre d’instruction.
5716 Dremel 2.625x4.25 6/18/02 10:34 AM Page 28

30 31
SawGuardExploded.ai
Débrancher la fiche de
votre outil rotatif de la
source d’alimentation avant d’effectuer un
assemblage, des ajustements ou des
changements d’accessoire. Assurez-vous que
l’interrupteur est àla position «ARRÊT»avant
de le brancher. Ces mesures préventives de
sécurité réduisent le risque de mettre l’outil en
marche accidentellement.
Description fonctionnelle et spécifications
!
AVERTISSEMENT
Adaptateur
d’entraînement
Coupleur
Guide
directionnel
Garde inférieure
Lame
VisRondelle
Pour utilisation avec les
modèles de Dremel 275,
285, 395, 398 et 780.
Capacitémaximum :
Lame – 1-1/4 po (31,8 mm)
Alésage central –
0,363 po (9,22 mm)
Profondeur à 90° –
1/4 po (6,5 mm)
Débrancher la fiche de
votre outil rotatif de la
source d’alimentation avant d’effectuer
un assemblage, des ajustements ou de
changements d’accessoires. Ces mesures
préventives de sécurité réduisent le risque de
mettre l’outil en marche accidentellement.
INSTALLATION D’INSTRUMENTS
SUR LA MINI-SCIE
Il est extrêmement important de lire soigneusement
et de suivre les directions ci-dessous pour
assemblerl’Instrumentpour mini-scieà l’outil rotatif
et s’assurer que l’outil fonctionnera correctement.
Pour bien assembler l’Instrument de mini-scie à
l’outilrotatif,TROIS pièces doiventêtre enlevées de
l’outil : le capuchon du boîtier, l’écrou de la douille
et la douille.
Assemblage
!
AVERTISSEMENT
5716 Dremel 2.625x4.25 6/18/02 10:34 AM Page 30

Étape 1. Presser le bouton de blocage, dévisser
et enlever l’écrou de la douille.
Étape 2. Enlever la douille.
Étape 3. Dévisser le capuchon du boîtier
de l’outil.
Note : Si l’écrou de douille et la douille ne
sont pas enlevés de l’arbre du moteur, l’outil
ne fonctionnera pas correctement.
32 33
5716 Dremel 2.625x4.25 6/18/02 10:35 AM Page 32

34 35
4
Pour éviter d’endommager
l’outil, ne pas trop serrer
l’adaptateur d’entraînement. Serrer l’adaptateur
d’entraînement à la main puis,serrer de 1/3 de tour
additionnel avec une clé. (La clé est incluse dans
votre ensemble pour outil rotatif.)
Étape 5. Visser l’accessoire sur votre outil rotatif
jusqu’à ce que le coupleur soit serré contre le
boîtier. Serrer à la main seulement. L’accessoire
devrait être orienté sur votre outil rotatif de telle
sorte que le contacteur de régulateur de vitesse de
l’outil soit facilement accessible.
!
CAUTION
Étape 4. Poser l’adaptateur d’entraînement sur
l’arbre du moteur et serrer.
ASSEMBLAGE DE LA LAME
Débrancher la fiche de
votre outil rotatif de la
source d’alimentation avant d’effectuer un
assemblage, des ajustements ou de changer
des accessoires. Ces mesures préventives de
sécurité réduisent le risque de mettre l’outil en
marche accidentellement.
Toujours utiliser des lames
de scie Dremel. Des lames
qui ne s’ajustent pas aux ferrures de fixation
tourneront excentriquement, provoquant une
perte de contrôle.
!
AVERTISSEMENT
!
AVERTISSEMENT
5716 Dremel 2.625x4.25 6/18/02 10:35 AM Page 34

36 37
Étape 1. Poser l’accessoire sur l’outil rotatif,
assurez-vous que l’outil rotatif n’est pas branché
et que l’interrupteur est à la position « ARRÊT ».
Étape2. Pressersur leboutondeblocagedevotre
outil rotatif. Dévisser la vis du mandrin et enlever
la rondelle.
Étape 3. En poussant la base de la garde vers le
haut sur l’équipement, placer la lame sur l’arbre
du mandrin, en s’assurant que les flèches sur la
lame pointent vers l’extérieur et que la lame
repose à plat sur l’épaulement de l’arbre du
mandrin. S’assurer que les dents de la lame
pointent dans la même direction que les flèches
de la garde supérieure.
Pendant le retrait de la garde inférieure, vérifier
le fonctionnement et l’état général, incluant
le ressort.
Étape4.Presser leboutondeblocagedel’arbresur
votre outil rotatif. Replacer la rondelle et la vis et
serrer de façon sécuritaire.
Note: Sila rondelle n’est pas utilisée,la vis sera
trop serrée et vous ne pourrez pas l’enlever.
5716 Dremel 2.625x4.25 6/18/02 10:35 AM Page 36

GENRES DE COUPES
La lame de scie fournie avec votre instrument
est pour la coupe croisée et la refente. La
refente est la coupe sur le sens de la longueur,
avec le grain du bois. La coupe croisée est une
coupe en travers du grain du bois.
Votre outil rotatif devrait tourner à la vitesse
choisie avant de commencer la coupe, et mis en
position « arrêt » seulement après avoir complété
la coupe.
Principalement conçue pour être utilisée sur du
bois ou des matériaux semblables au bois.
D’autres matériaux peuvent provoquer l’usure de
lalame prématurément.Ellen’est pas conçu pour
être utilisé sur du métal ou de la maçonnerie.
GUIDE DIRECTIONNEL
La direction d’alimentation pour l’outil rotatif est
de droite à gauche seulement.
Pour une coupe nette de 90°, utiliser le guide
directionnel du côté gauche de la garde pour
guider votre coupe. Ce guide montre aussi la
direction de l’alimentation. Faites des coupes
d’essai dans du bois de rebut pour vérifier la
ligne de coupe. Pour un minimum d’écaillage,
placer le bon côté du matériau vers le bas.
Mode d’emploi
38 39
La profondeur maximum de la coupe est de
1/4 po. N’est pas conçu pour couper en arrondi,
des courbes ou des chanfreins.
Assurez-vous que les
mains ou les doigts
n’interfèrent pas avec le libre déplacement
de la garde inférieure.
Maintenez un prise solide. Ne jamais forcer
l’outil rotatif. Utiliser un pression légère et
continue.
Quand vous coupez en travers du grain, les
fibres du bois ont tendance à se déchirer et
monter. Une avance lente de la scie minimise
cet effet. Nettoyer souvent la garde
inférieure pour s’assurer
qu’elle revienne rapidement en place.
Cet équipement n’est pas
conçu pour les meules à
découper. Les meules régulières Dremel ne
s’ajusteront pas sur le mandrin.
!
AVERTISSEMENT
!
AVERTISSEMENT
!
AVERTISSEMENT
5716 Dremel 2.625x4.25 6/18/02 10:35 AM Page 38
