DTFT 27-2 N
BEDIENUNGSANLEITUNG
FARBFERNSEHGERÄT MIT FERNBEDIENUNG

50076258

- 1 -

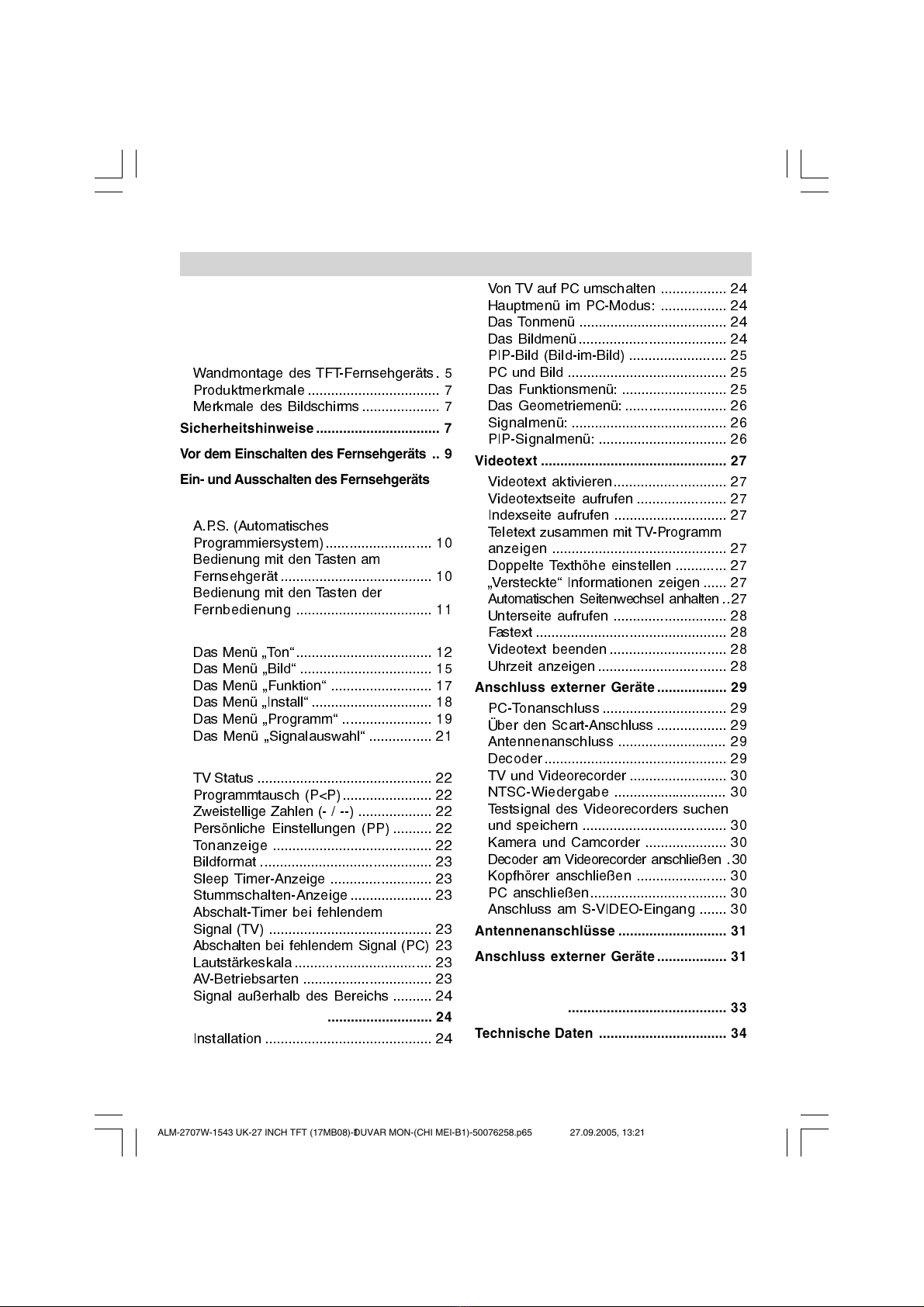

Inhaltsverzeichnis
Inhaltsverzeichnis ................................... 1
Bedienungselemente der Fernbedienung .. 2
Bedienfeldtasten am Gerät .................... 3
Vorbereitungen ........................................ 5
Wandmontage des TFT-Fernsehgeräts. 5
Produktmerkmale .................................. 7
Merkmale des Bildschirms .................... 7
icherheitshinweise................................ 7
Vor dem Einschalten des Fernsehgeräts .. 9

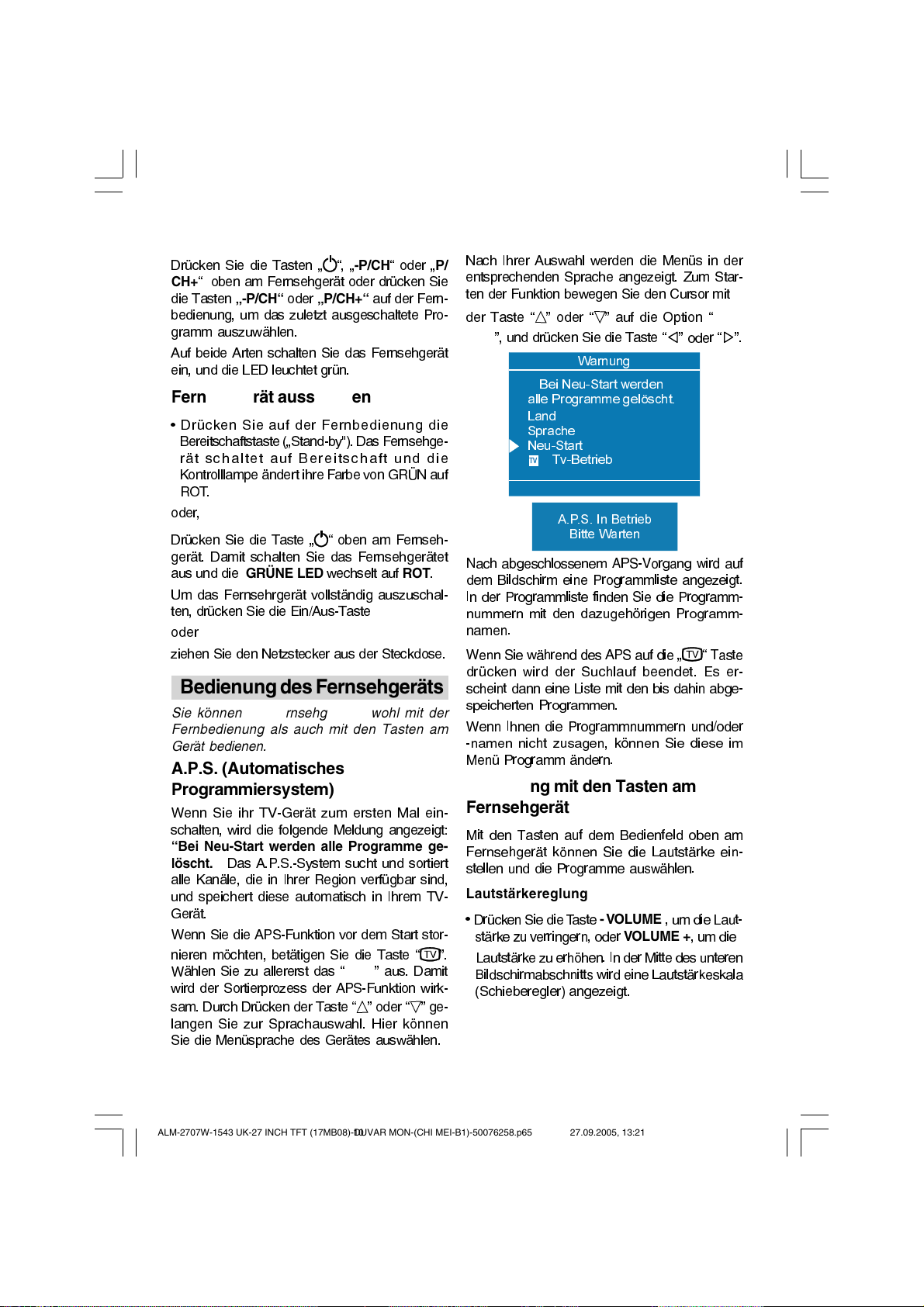

Ein- und Ausschalten des Fernsehgeräts .. 9
Bedienung des Fernsehgeräts ............ 10
A.P.S. (Automatisches
Programmiersystem) ........................... 10
Bedienung mit den Tasten am
Fernsehgerät ....................................... 10
Bedienung mit den Tasten der
Fernbedienung ................................... 11

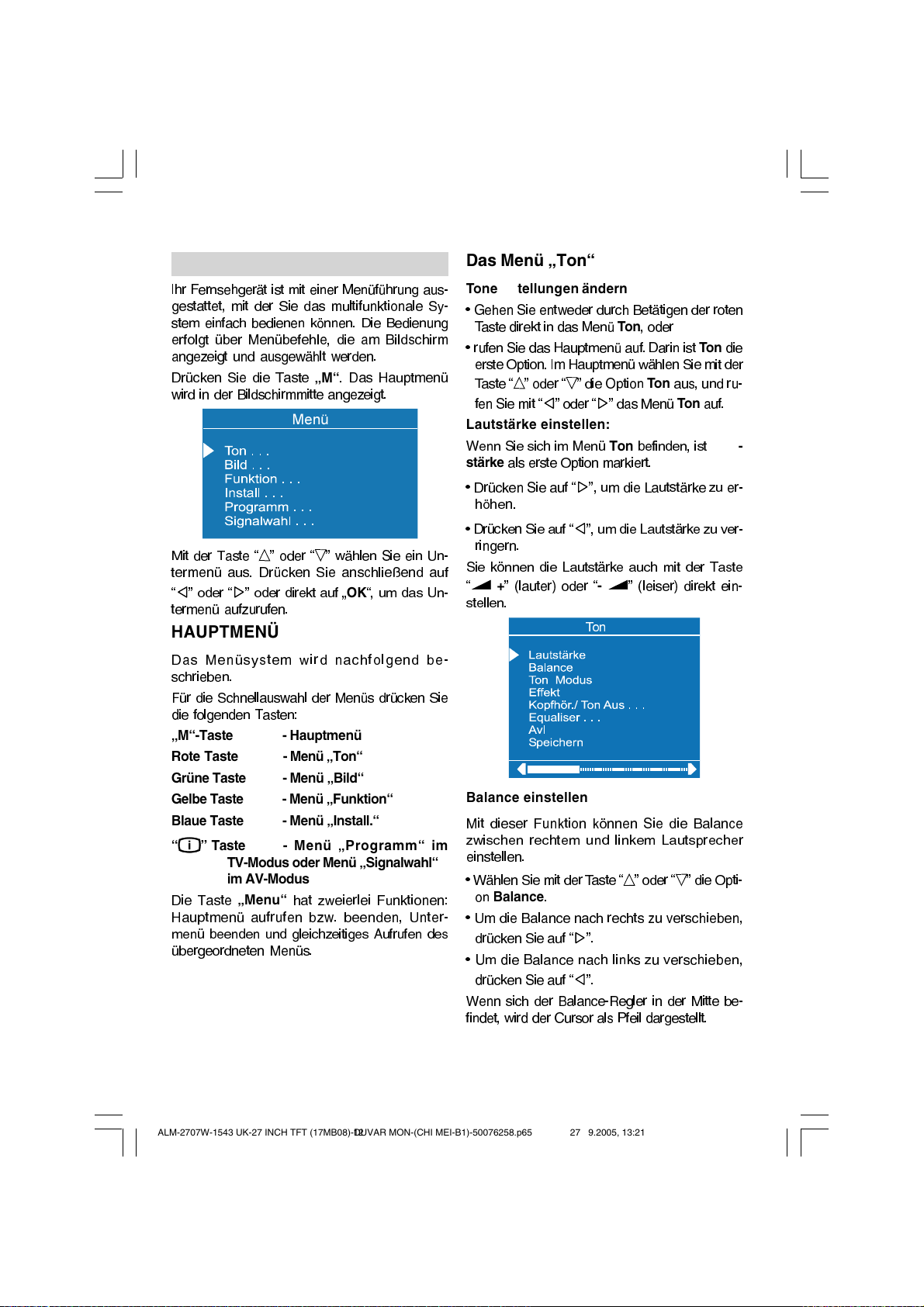

Menüsystem .......................................... 12

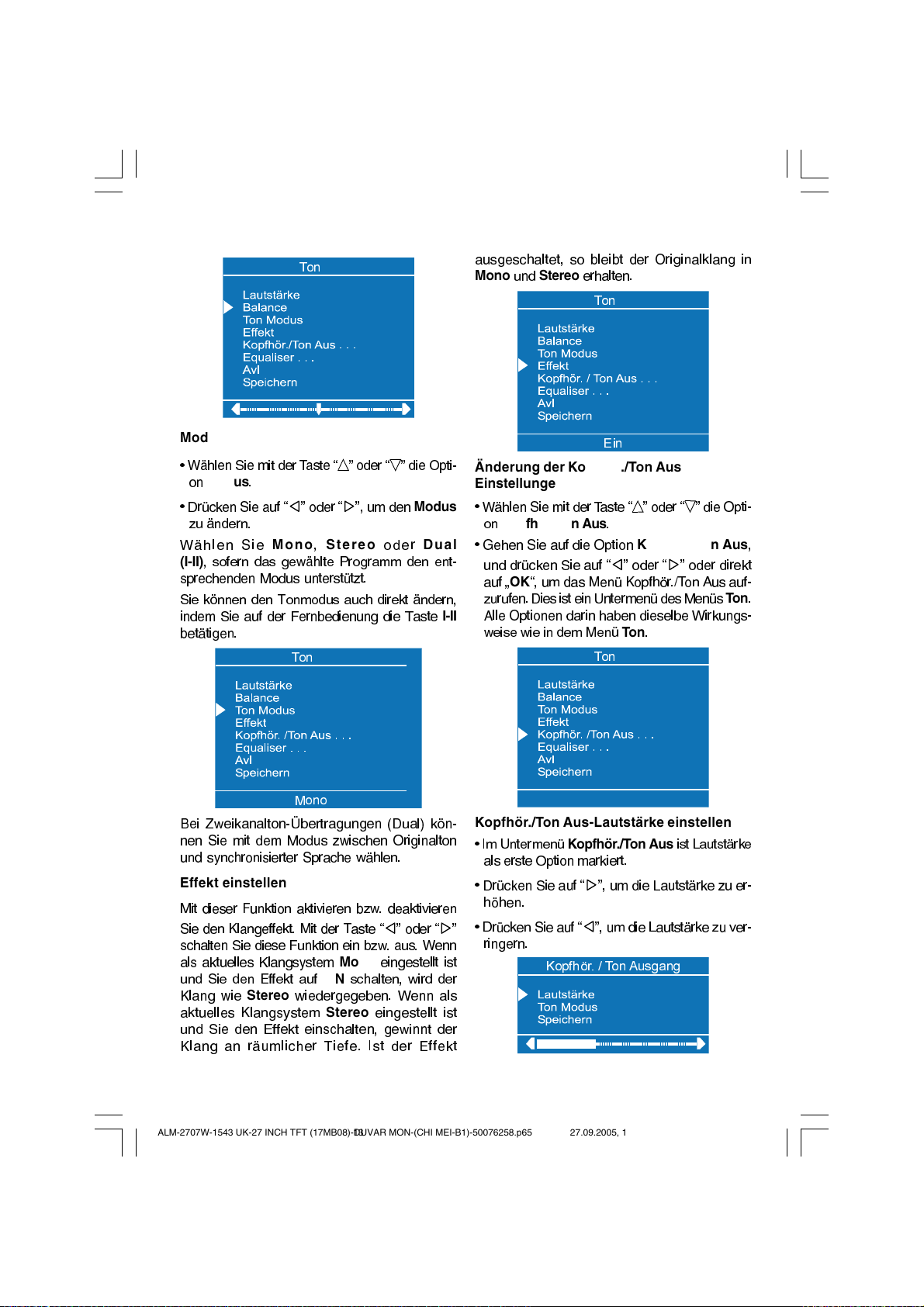

Das Menü Ton................................... 12
Das Menü Bild .................................. 15

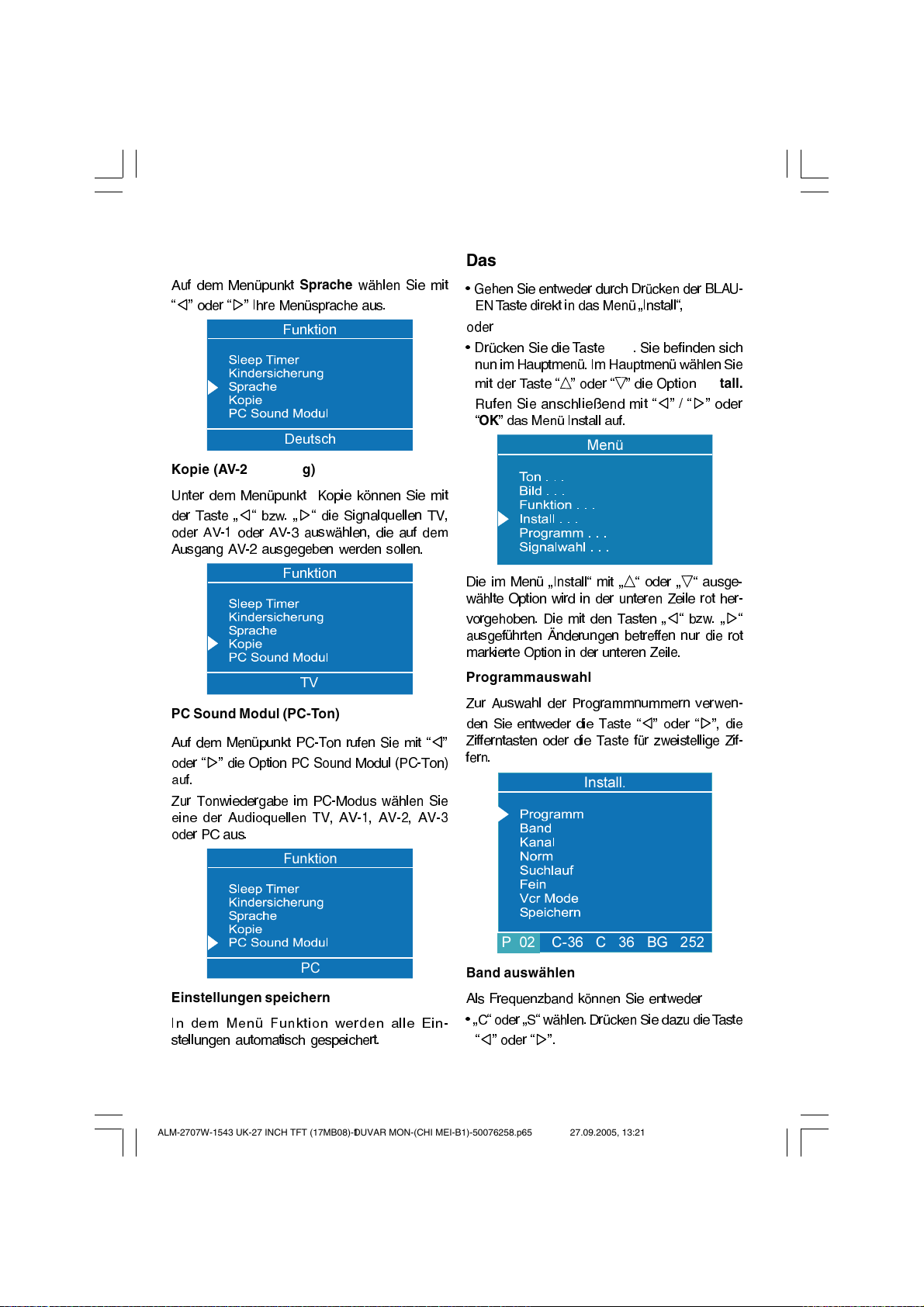

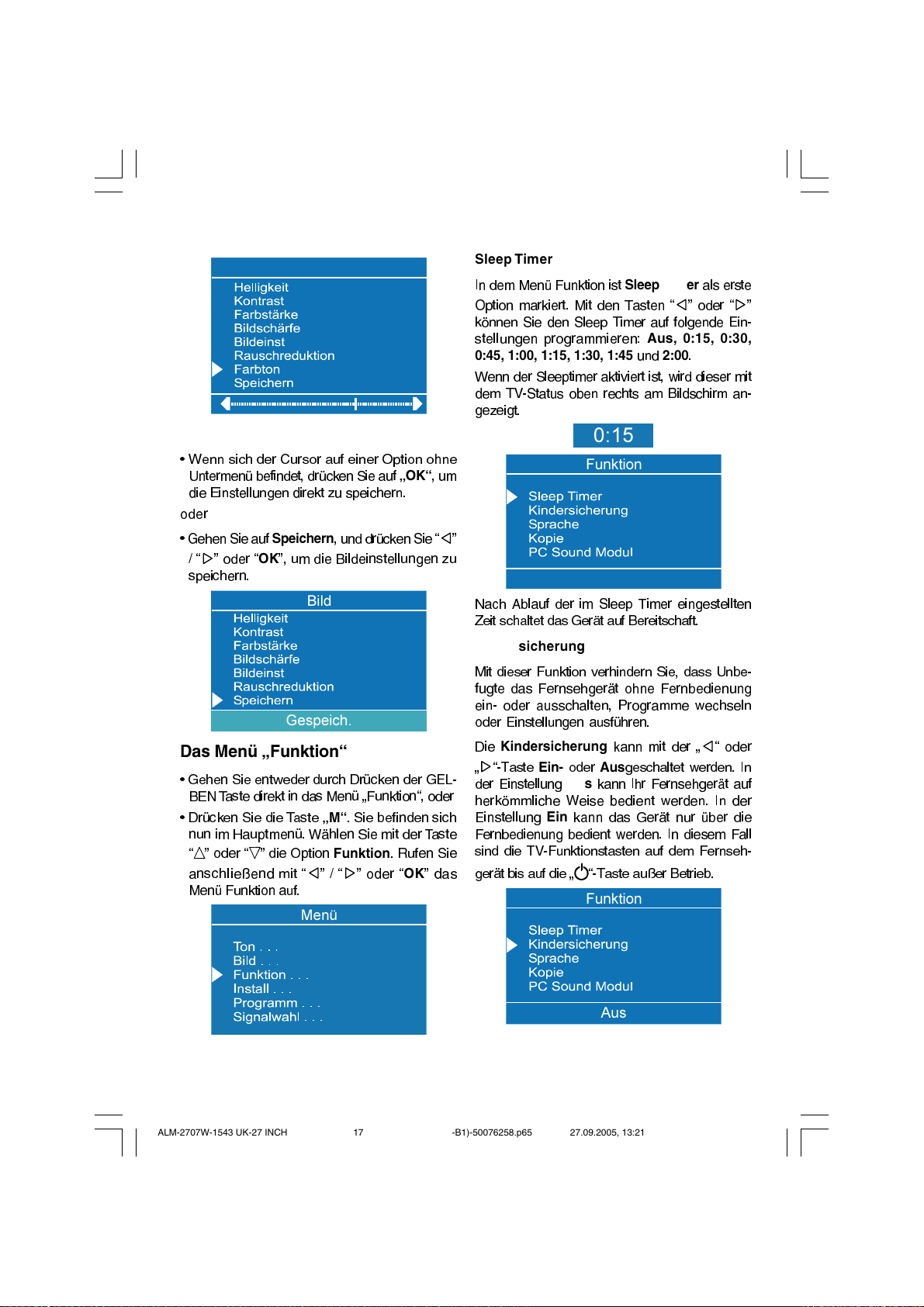

Das Menü Funktion .......................... 17
Das Menü Install ............................... 18
Das Menü Programm ....................... 19
Das Menü Signalauswahl ................ 21
Weitere Funktionen ............................... 22
TV Status ............................................. 22
Programmtausch (P<P)....................... 22
Zweistellige Zahlen (- / --) ................... 22
Persönliche Einstellungen (PP) .......... 22
Tonanzeige ......................................... 22
Bildformat ............................................ 23
Sleep Timer-Anzeige .......................... 23
Stummschalten-Anzeige ..................... 23
Abschalt-Timer bei fehlendem
Signal (TV) .......................................... 23
Abschalten bei fehlendem Signal (PC) 23
Lautstärkeskala ................................... 23
AV-Betriebsarten ................................. 23
Signal außerhalb des Bereichs .......... 24
PC-MODU ............................................ 24
Installation ........................................... 24
Von TV auf PC umschalten ................. 24
Hauptmenü im PC-Modus: ................. 24
Das Tonmenü ...................................... 24
Das Bildmenü...................................... 24
PIP-Bild (Bild-im-Bild) ......................... 25
PC und Bild ......................................... 25
Das Funktionsmenü: ........................... 25
Das Geometriemenü: .......................... 26
Signalmenü: ........................................ 26
PIP-Signalmenü: ................................. 26
Videotext ................................................ 27
Videotext aktivieren............................. 27
Videotextseite aufrufen ....................... 27
Indexseite aufrufen ............................. 27
Teletext zusammen mit TV-Programm
anzeigen ............................................. 27
Doppelte Texthöhe einstellen ............. 27
Versteckte Informationen zeigen ...... 27
Automatischen Seitenwechsel anhalten ..27
Unterseite aufrufen ............................. 28
Fastext ................................................. 28
Videotext beenden .............................. 28
Uhrzeit anzeigen ................................. 28
Anschluss externer Geräte.................. 29
PC-Tonanschluss ................................ 29
Über den Scart-Anschluss .................. 29
Antennenanschluss ............................ 29
Decoder............................................... 29
TV und Videorecorder ......................... 30
NTSC-Wiedergabe ............................. 30
Testsignal des Videorecorders suchen
und speichern ..................................... 30
Kamera und Camcorder ..................... 30
Decoder am Videorecorder anschließen . 30
Kopfhörer anschließen ....................... 30
PC anschließen................................... 30
Anschluss am S-VIDEO-Eingang ....... 30
Antennenanschlüsse ............................ 31
Anschluss externer Geräte.................. 31
PC-EINGANG - TYPI CHE ANZEIGEMODI 32
Tipps ....................................................... 33
Technische Daten ................................. 34
ALM-2707W-1543 UK-27 INCH TFT (17MB08)-DUVAR MON-(CHI MEI-B1)-50076258.p65 27.09.2005, 13:211

- 2 -

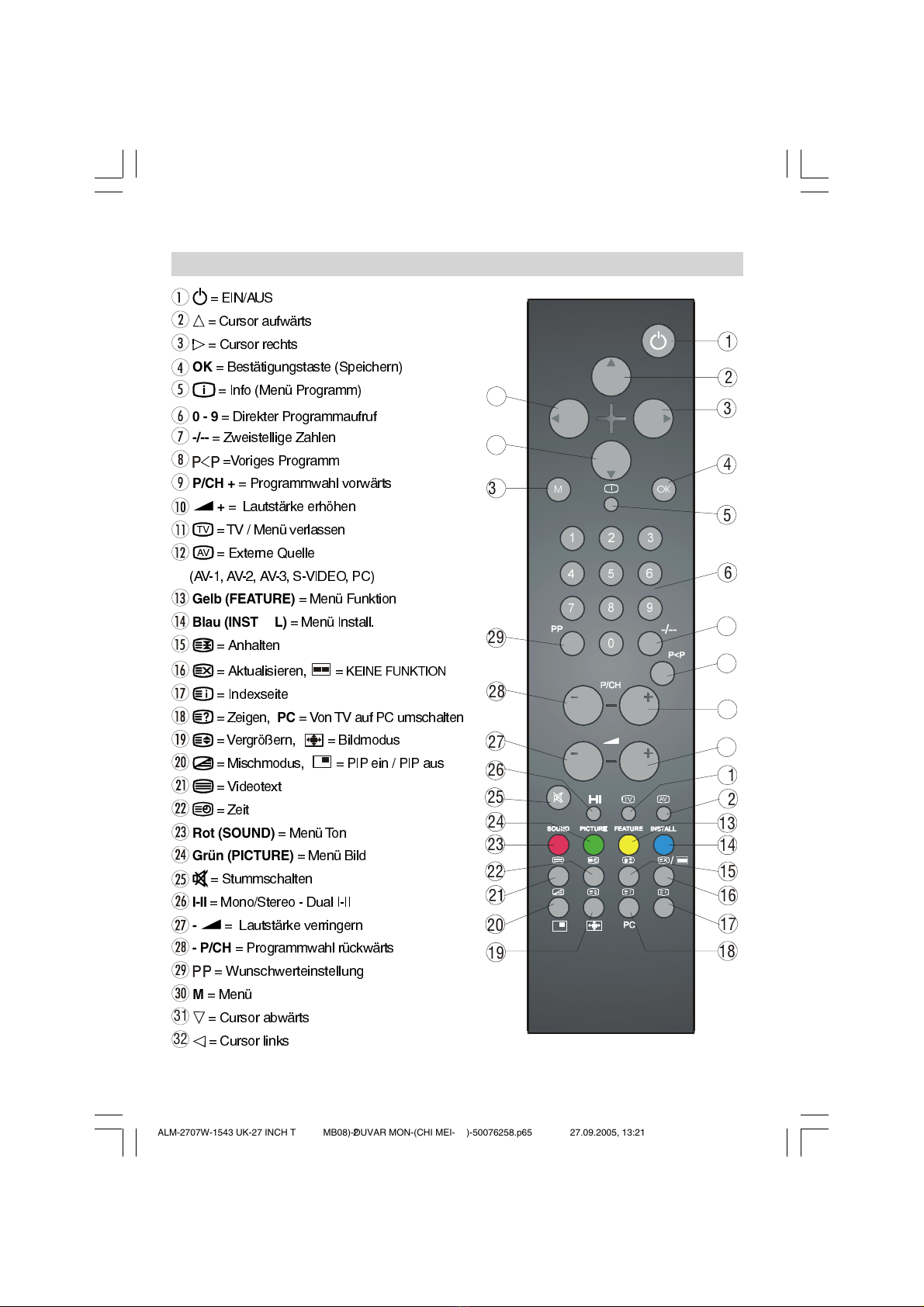

Bedienungselemente der Fernbedienung
= EIN/AUS
= Cursor aufwärts
= Cursor rechts
OK = Bestätigungstaste (Speichern)
= Info (Menü Programm)
0 - 9 = Direkter Programmaufruf
-/-- = Zweistellige Zahlen
=Voriges Programm
P/CH + = Programmwahl vorwärts
+ = Lautstärke erhöhen
= TV / Menü verlassen
= Externe Quelle
(AV-1, AV-2, AV-3, S-VIDEO, PC)
Gelb (FEATURE) = Menü Funktion
Blau (IN TALL) = Menü Install.
= Anhalten
= Aktualisieren, = KEINE FUNKTION
= Indexseite
= Zeigen, PC = Von TV auf PC umschalten
= Vergrößern, = Bildmodus
= Mischmodus, = PIP ein / PIP aus
= Videotext
= Zeit
Rot ( OUND) = Menü Ton
Grün (PICTURE) = Menü Bild
= Stummschalten
I-II = Mono/Stereo - Dual I-II
- = Lautstärke verringern
- P/CH = Programmwahl rückwärts
= Wunschwerteinstellung
M = Menü

= Cursor abwärts

= Cursor links
02.



































ALM-2707W-1543 UK-27 INCH TFT (17MB08)-DUVAR MON-(CHI MEI-B1)-50076258.p65 27.09.2005, 13:212

- 3 -

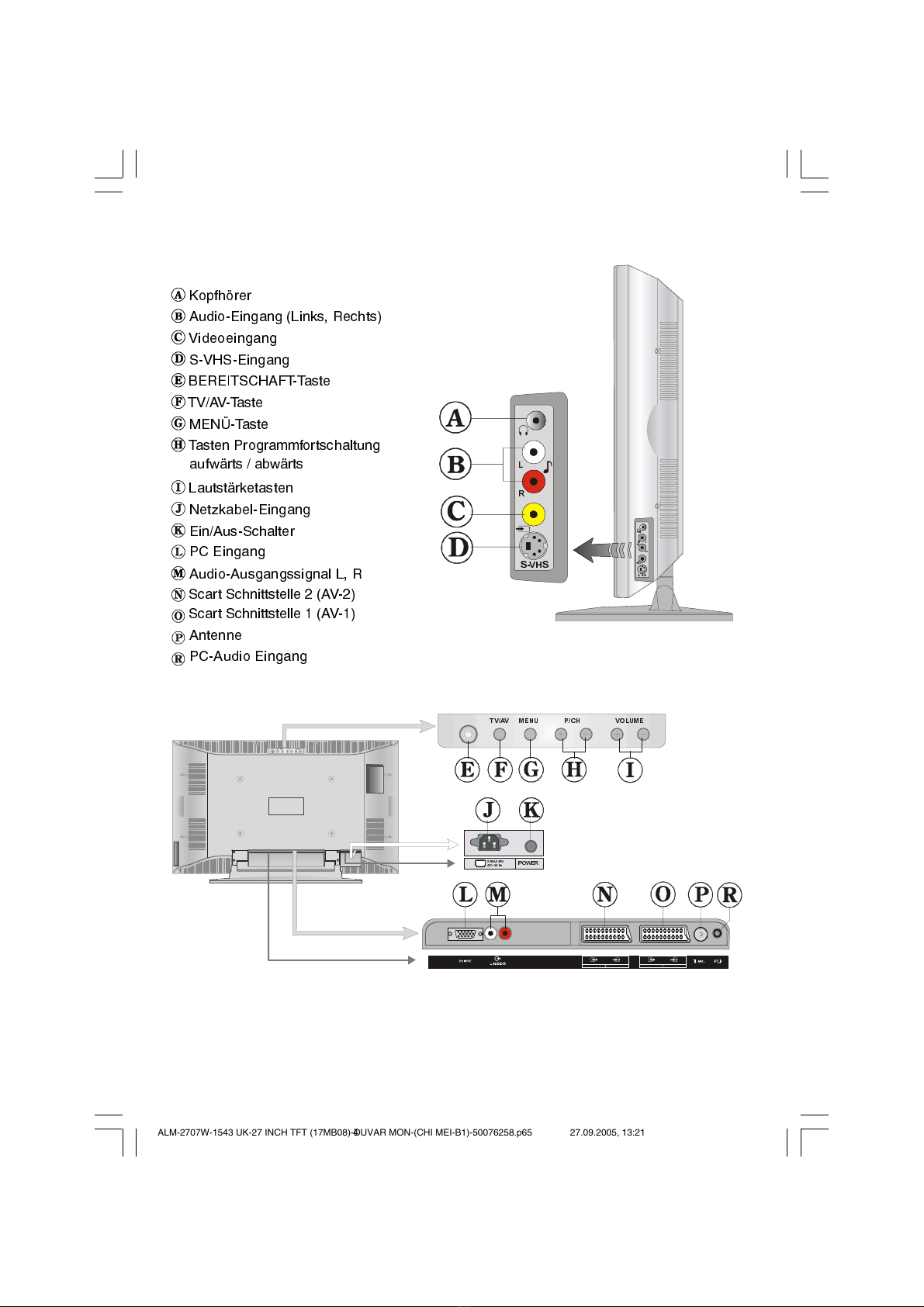

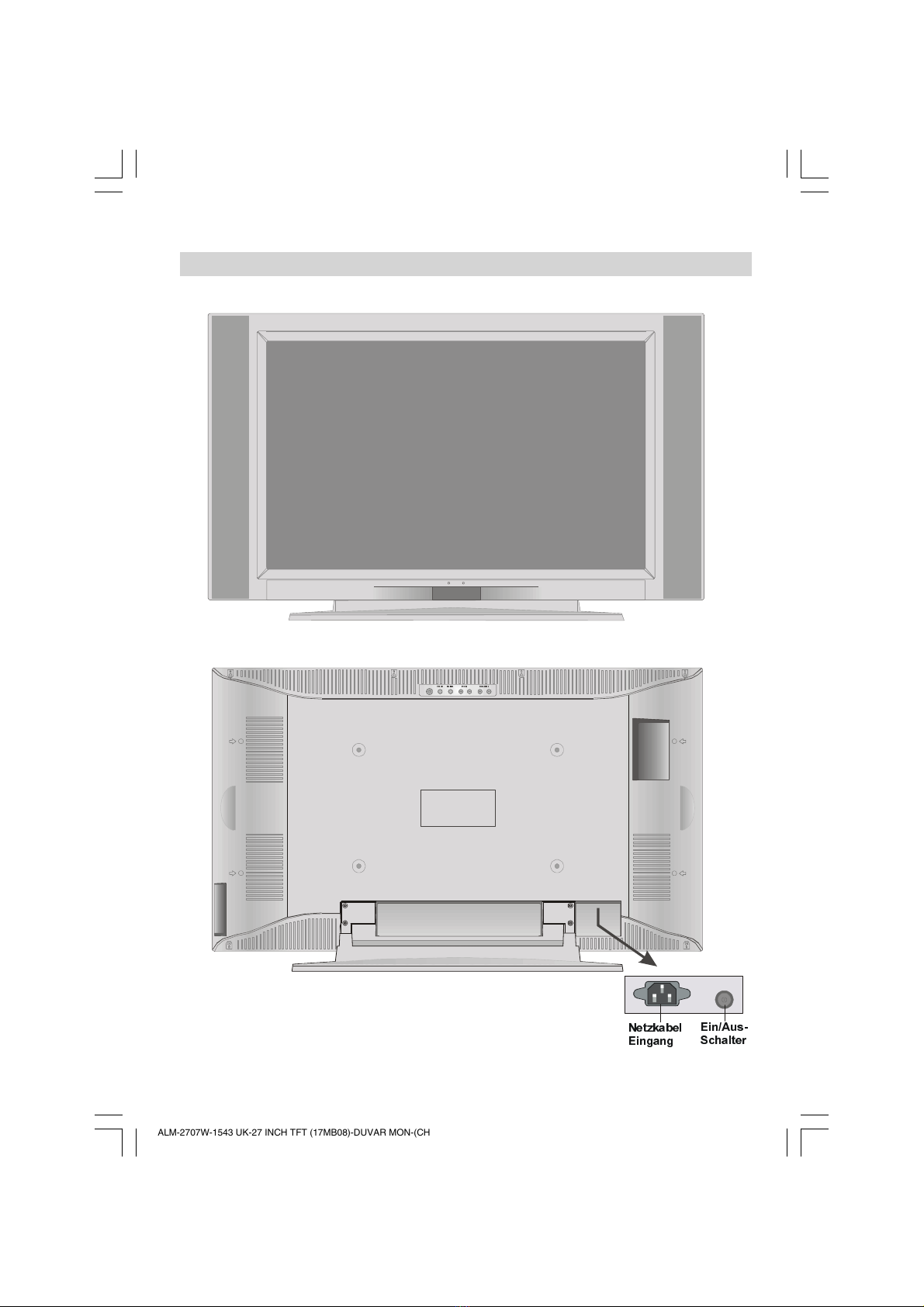

Bedienfeldtasten am Gerät
79$9 0(18 3&+ 92/80(
(LQ$XV
6FKDOWHU
1HW]NDEHO
(LQJDQJ
ALM-2707W-1543 UK-27 INCH TFT (17MB08)-DUVAR MON-(CHI MEI-B1)-50076258.p65 27.09.2005, 13:213

- 4 -
69+6
69+6
/
/
5
5
79$9 0(18 3 &+ 92/80(
79$9 0(18 3&+ 92/80(
99
$&a +]
32:(5
Kopfhörer
Audio-Eingang (Links, Rechts)
Videoeingang
S-VHS-Eingang
BEREITSCHAFT-Taste
TV/AV-Taste
MENÜ-Taste
Tasten Programmfortschaltung
aufwärts / abwärts
Lautstärketasten
Netzkabel-Eingang
Ein/Aus-Schalter
PC Eingang
Audio-Ausgangssignal L, R
Scart Schnittstelle 2 (AV-2)
Scart Schnittstelle 1 (AV-1)
Antenne
PC-Audio Eingang
ALM-2707W-1543 UK-27 INCH TFT (17MB08)-DUVAR MON-(CHI MEI-B1)-50076258.p65 27.09.2005, 13:214

- 5 -

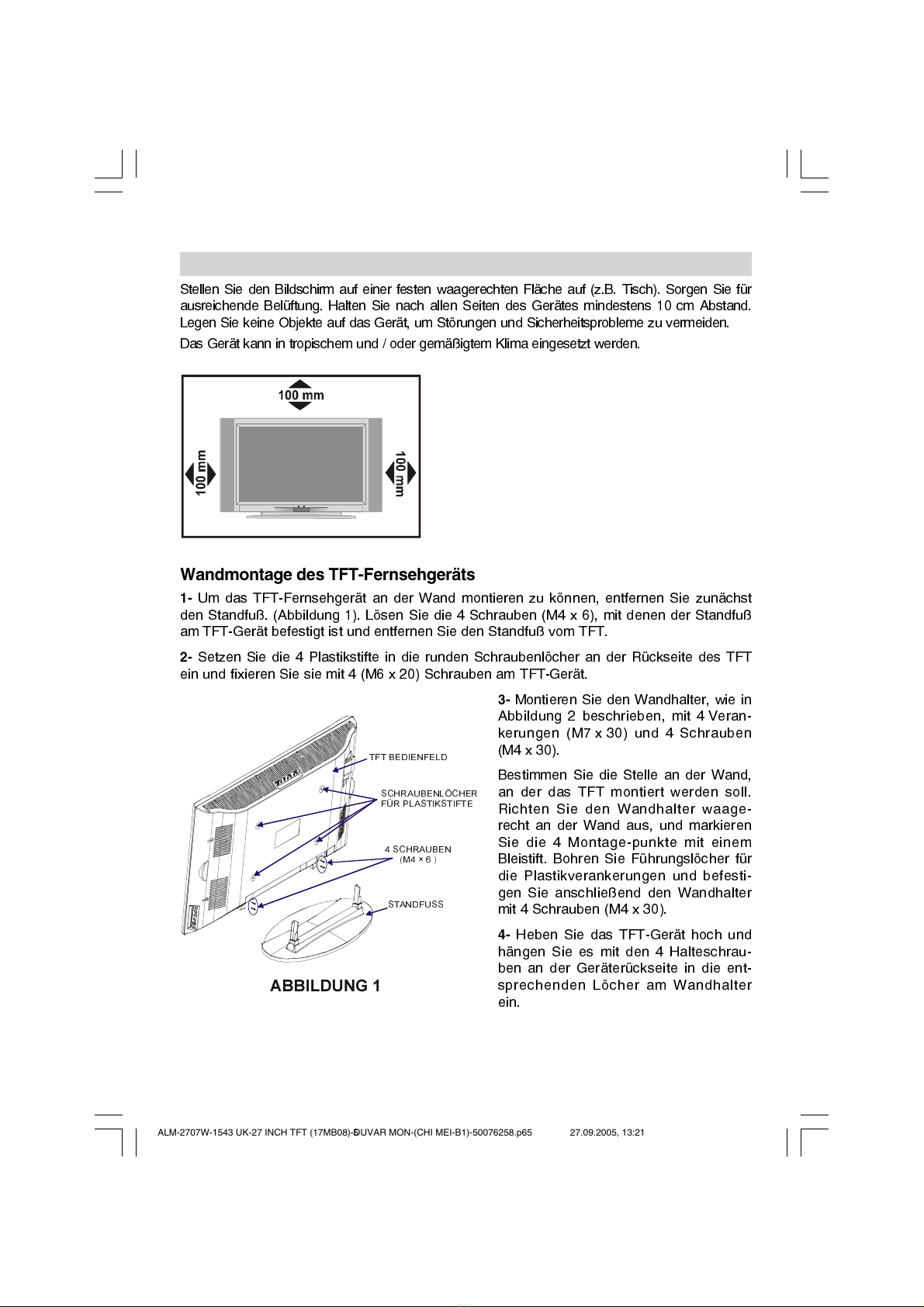

Vorbereitungen
Stellen Sie den Bildschirm auf einer festen waagerechten Fläche auf (z.B. Tisch). Sorgen Sie für
ausreichende Belüftung. Halten Sie nach allen Seiten des Gerätes mindestens 10 cm Abstand.
Legen Sie keine Objekte auf das Gerät, um Störungen und Sicherheitsprobleme zu vermeiden.
Das Gerät kann in tropischem und / oder gemäßigtem Klima eingesetzt werden.

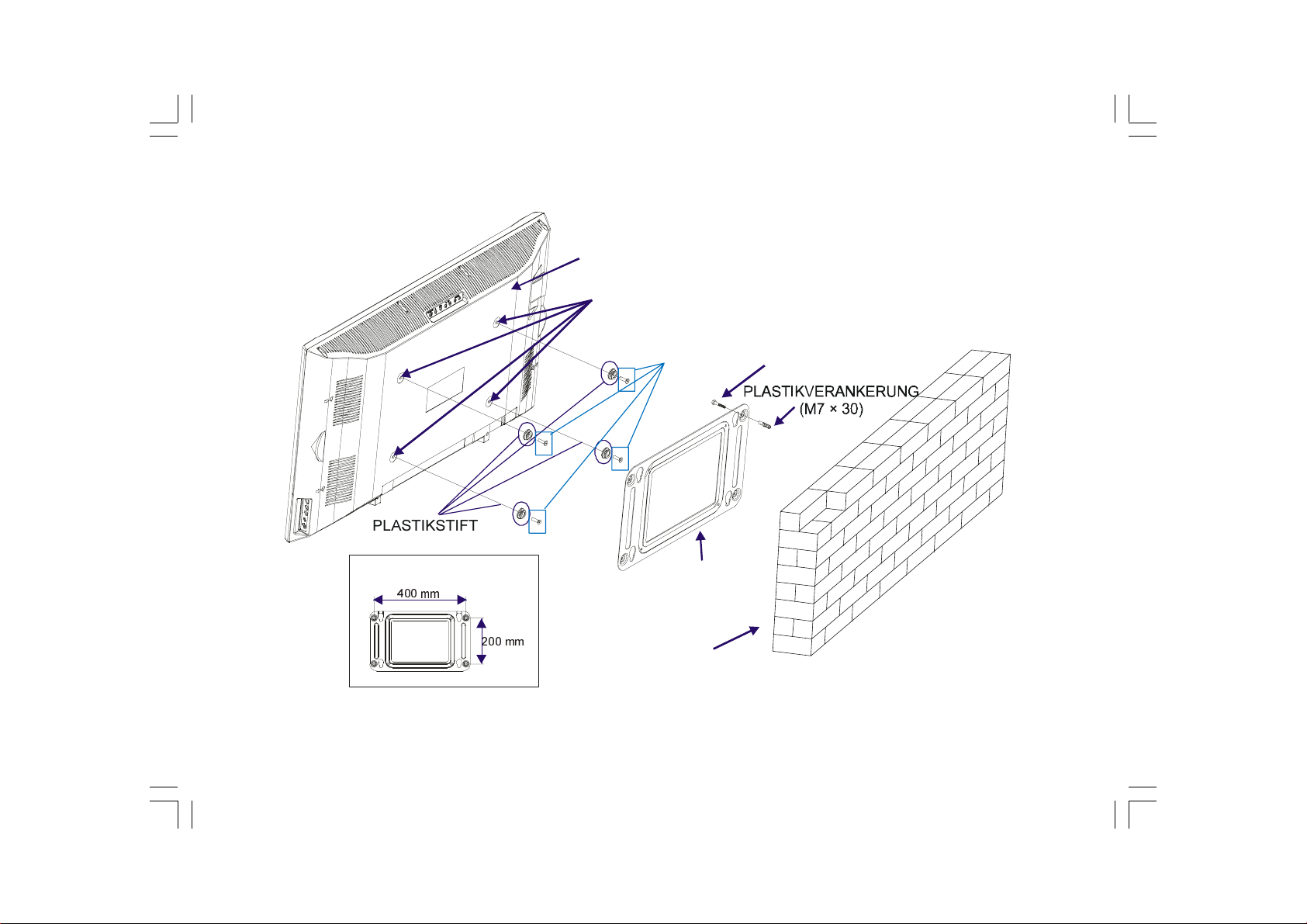

Wandmontage des TFT-Fernsehgeräts
1- Um das TFT-Fernsehgerät an der Wand montieren zu können, entfernen Sie zunächst
den Standfuß. (Abbildung 1). Lösen Sie die 4 Schrauben (M4 x 6), mit denen der Standfuß
am TFT-Gerät befestigt ist und entfernen Sie den Standfuß vom TFT.
2- Setzen Sie die 4 Plastikstifte in die runden Schraubenlöcher an der Rückseite des TFT
ein und fixieren Sie sie mit 4 (M6 x 20) Schrauben am TFT-Gerät.
3- Montieren Sie den Wandhalter, wie in
Abbildung 2 beschrieben, mit 4 Veran-
kerungen (M7 x 30) und 4 Schrauben
(M4 x 30).
Bestimmen Sie die Stelle an der Wand,
an der das TFT montiert werden soll.
Richten Sie den Wandhalter waage-
recht an der Wand aus, und markieren
Sie die 4 Montage-punkte mit einem
Bleistift. Bohren Sie Führungslöcher für
die Plastikverankerungen und befesti-
gen Sie anschließend den Wandhalter
mit 4 Schrauben (M4 x 30).
4- Heben Sie das TFT-Gerät hoch und
hängen Sie es mit den 4 Halteschrau-
ben an der Geräterückseite in die ent-
sprechenden Löcher am Wandhalter
ein.
$%%,/'81*
7)7%(',(1)(/'
6&+5$8%(1/g&+(5
)h53/$67,.67,)7(
6&+5$8%(1
0î
67$1')866
ALM-2707W-1543 UK-27 INCH TFT (17MB08)-DUVAR MON-(CHI MEI-B1)-50076258.p65 27.09.2005, 13:215

- 6 -
$%%,/'81*
:$1'+$/7(5
:$1'+$/7(5
7)7%(',(1)(/'
6&+5$8%(
0î
:$1'
6&+5$8%(1/g&+(5
)h53/$67,.67,)7(
PP
PP
3/$67,.67,)7(
6&+5$8%(1
0î
ALM-2707W-1543 UK-27 INCH TFT (17MB08)-DUVAR MON-(CHI MEI-B1)-50076258.p65 27.09.2005, 13:216

- 7 -

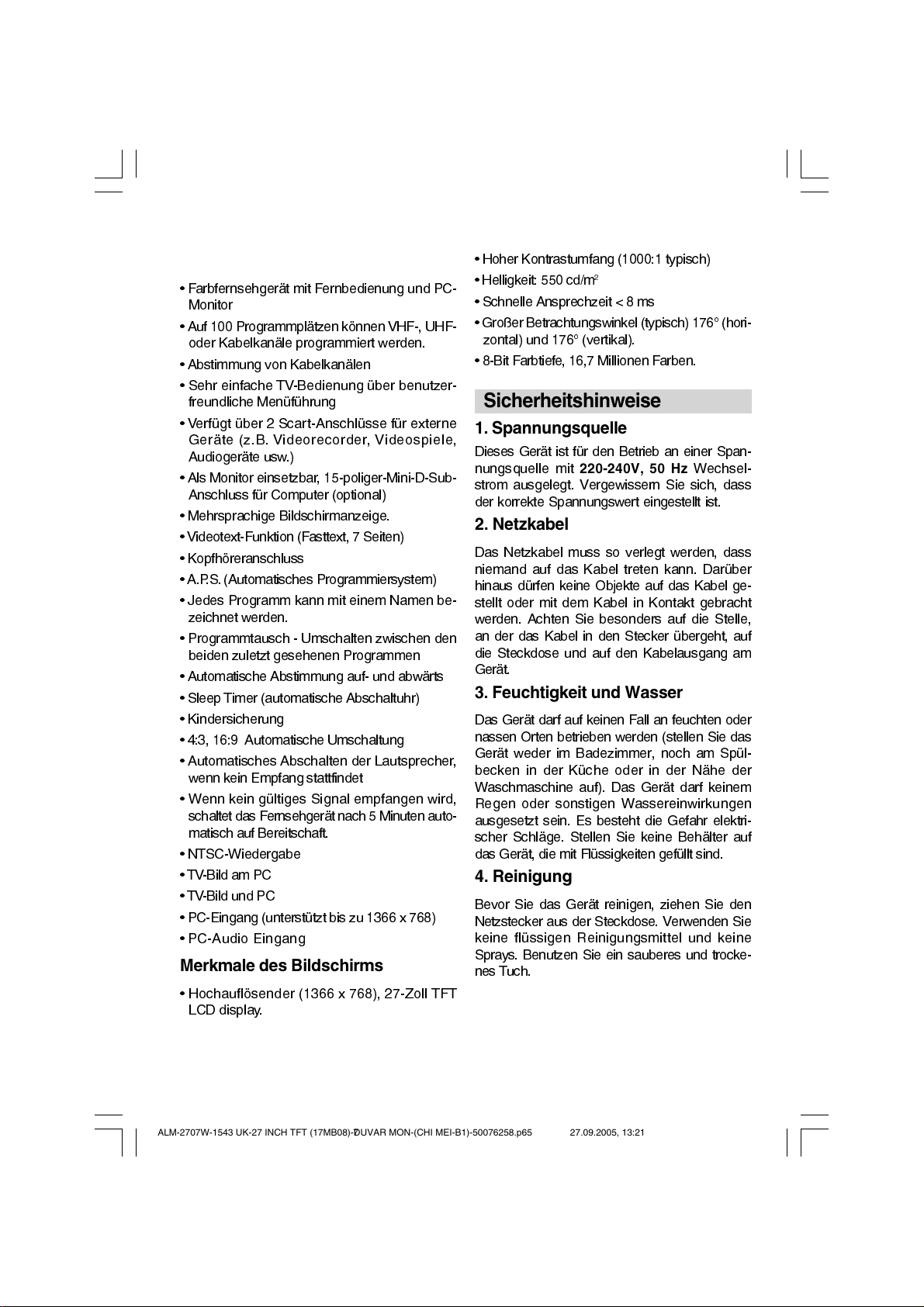

Produktmerkmale
þ Farbfernsehgerät mit Fernbedienung und PC-
Monitor
þ Auf 100 Programmplätzen können VHF-, UHF-
oder Kabelkanäle programmiert werden.
þ Abstimmung von Kabelkanälen
þ Sehr einfache TV-Bedienung über benutzer-
freundliche Menüführung
þ Verfügt über 2 Scart-Anschlüsse für externe
Geräte (z.B. Videorecorder, Videospiele,
Audiogeräte usw.)
þ Als Monitor einsetzbar, 15-poliger-Mini-D-Sub-
Anschluss für Computer (optional)
þ Mehrsprachige Bildschirmanzeige.
þ Videotext-Funktion (Fasttext, 7 Seiten)
þ Kopfhöreranschluss
þ A.P.S. (Automatisches Programmiersystem)
þ Jedes Programm kann mit einem Namen be-
zeichnet werden.
þ Programmtausch - Umschalten zwischen den
beiden zuletzt gesehenen Programmen
þ Automatische Abstimmung auf- und abwärts
þ Sleep Timer (automatische Abschaltuhr)
þ Kindersicherung
þ 4:3, 16:9 Automatische Umschaltung
þ Automatisches Abschalten der Lautsprecher,
wenn kein Empfang stattfindet
þ Wenn kein gültiges Signal empfangen wird,
schaltet das Fernsehgerät nach 5 Minuten auto-
matisch auf Bereitschaft.
þ NTSC-Wiedergabe
þ TV-Bild am PC
þ TV-Bild und PC
þ PC-Eingang (unterstützt bis zu 1366 x 768)
þ PC-Audio Eingang
Merkmale des Bildschirms
þ Hochauflösender (1366 x 768), 27-Zoll TFT
LCD display.
þ Hoher Kontrastumfang (1000:1 typisch)
þ Helligkeit: 550 cd/m
2
þ Schnelle Ansprechzeit < 8 ms
þ Großer Betrachtungswinkel (typisch) 176° (hori-
zontal) und 176° (vertikal).
þ 8-Bit Farbtiefe, 16,7 Millionen Farben.
Sicherheitshinweise
1. Spannungsquelle
Dieses Gerät ist für den Betrieb an einer Span-
nungsquelle mit 220-240V, 50 Hz Wechsel-
strom ausgelegt. Vergewissern Sie sich, dass
der korrekte Spannungswert eingestellt ist.
2. etzkabel
Das Netzkabel muss so verlegt werden, dass
niemand auf das Kabel treten kann. Darüber
hinaus dürfen keine Objekte auf das Kabel ge-
stellt oder mit dem Kabel in Kontakt gebracht
werden. Achten Sie besonders auf die Stelle,
an der das Kabel in den Stecker übergeht, auf
die Steckdose und auf den Kabelausgang am
Gerät.
3. Feuchtigkeit und Wasser
Das Gerät darf auf keinen Fall an feuchten oder
nassen Orten betrieben werden (stellen Sie das
Gerät weder im Badezimmer, noch am Spül-
becken in der Küche oder in der Nähe der
Waschmaschine auf). Das Gerät darf keinem
Regen oder sonstigen Wassereinwirkungen
ausgesetzt sein. Es besteht die Gefahr elektri-
scher Schläge. Stellen Sie keine Behälter auf
das Gerät, die mit Flüssigkeiten gefüllt sind.
4. Reinigung
Bevor Sie das Gerät reinigen, ziehen Sie den
Netzstecker aus der Steckdose. Verwenden Sie
keine flüssigen Reinigungsmittel und keine
Sprays. Benutzen Sie ein sauberes und trocke-
nes Tuch.
ALM-2707W-1543 UK-27 INCH TFT (17MB08)-DUVAR MON-(CHI MEI-B1)-50076258.p65 27.09.2005, 13:217

- 8 -
LA EN IE IHR TV-GERÄT WEDER IN BE-
TRIEB, NOCH IN BEREIT CHAFT, WENN IE
IHR HAU VERLA EN.
5. Belüftung
Die Lüftungsschlitze und Öffnungen am Gerät
sind für die Luftzirkulation vorgesehen und sol-
len den zuverlässigen Betrieb gewährleisten.
Damit eine Überhitzung vermieden wird, dürfen
diese Öffnungen in keinerlei Weise verschlos-
sen oder verdeckt werden.
6. Blitzschlag
Bei herannahenden Gewittern und vor längerer
Abwesenheit (Urlaub), ziehen Sie den Netz-
stecker aus der Steckdose.
7. Ersatzteile
Wenn bestimmte Komponenten ausgewechselt
werden müssen, vergewissern Sie sich, dass
der Techniker die Ersatzteile verwendet, die
vom Hersteller angegeben sind, oder Teile, die
dieselben technischen Daten wie die Original-
teile besitzen. Nicht zugelassene Ersatzteile
können Brände, elektrische Schläge oder an-
dere Gefahrensituationen herbeiführen.
8. Reparatur und Wartung
Alle Reparatur- und Wartungsmaßnahmen
müssen von qualifiziertem Fachpersonal aus-
geführt werden. Öffnen Sie auf keinen Fall das
Gerät selbst, da die Gefahr elektrischer Schläge
besteht.
9. Offene Flammen
Stellen Sie keine Objekte mit offenen Flammen
auf das Gerät.
WARNHINWEIS: Wenn der Gerät längere Zeit
nicht benutzt wird, ziehen Sie den Netzstecker
ab.
Anweisungen zur Abfallentsorgung:
 Die Verpackung und Verpackungshilfen sind
rec lingfähig und sollten prinzipiell der Wieder-
verwertung zugeführt werden. Verpackungsma-
terialien wie Plastiktüten müssen von Kindern
ferngehalten werden.
 Die Batterien dürfen nicht mit dem Hausmüll
entsorgt werden (auch wenn sie frei von
Schwermetallen sind). Bitte entsorgen Sie die
Batterien umweltfreundlich. Beachten Sie auch
die gesetzlichen Vorschriften.
 Die Kaltkathoden-Leuchtstofflampe im LCD-
Feld enthält geringe Mengen Quecksilber. Bitte
entsorgen Sie das Gerät entsprechend der
geltenden Gesetze und Vorschriften.
Der LCD-Bildschirm ist ein Produkt mit mo-
dernster Technologie, in dem etwa eine Mil-
lion dünner Folien-Transistoren eingebaut
sind, die Ihnen gute Bilddetails liefern. Gele-
gentlich können einige nicht aktive Pixel als
ein fester blauer, grüner oder roter Punkt auf
dem Bildschirm erscheinen. Bitte nehmen
ie zur Kenntnis, dass dies nicht die Leistung
Ihres Produktes beeinflusst.
ALM-2707W-1543 UK-27 INCH TFT (17MB08)-DUVAR MON-(CHI MEI-B1)-50076258.p65 27.09.2005, 13:218
