Dustcontrol TPD 30 User manual

TPD 30/36 9.2 kW/16.9 hp P
Bruksanvisning i original
Original instructions
Originalbetriebsanleitung
Oorspronkelijke gebruiksaanwijzing
Original brugsanvisning
VARNING!Läs bruksanvisningen före användning av maskinen.
WARNING!Read the instruction manual before using the machine.
ACHTUNG!Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme der Maschine
sorgfältig durch.
WAARSCHUWING!Lees de gebruiksaanwijzing voor het gebruik van de mach-
ine.
ADVARSEL!Læs brugsanvisningen, inden maskinen anvendes.
Part No 9043-A

TPD 30/36 9.2 kW/16.9 hp P - 2 Part No 9043-A2017-10-17
Dustcontrol reserves the right to change specifications without notice and is under no obligation to alter
previously delivered products. Dustcontrol is not responsible for errors or omissions in this catalogue.
Dustcontrol reserverar sig för tryckfel och produktförändringar.
Keine Gewähr für Druckfehler. Produktänderungen vorbehalten.
Tillverkare/Manufactured by/Hersteller/Fabri-
kant//Fremstillet af:
Dustcontrol AB
Box 3088, Kumla Gårdsväg 14
SE-145 03 Norsborg
Tel: + 46 8 531 940 00
suppor[email protected]
www.dustcontrol.com
Såld av/Sold by/Verkauft von/Verkocht door/
Solgt af:
Dustcontrol is niet aansprakelijk voor drukfouten in deze gebruikers handleiding of voor tussentijdse wij-
zigingen. Dustcontrol behoudt zich het recht voor de specificaties van haar machines te wijzigen zonder
voorafgaande aankondiging en is niet verplicht reeds geleverde machines hierop aan te passen.Uitvo-
ering en leveringsomvang kunnen plaatselijk afwijken.
Dustcontrol forbeholder sig ret til at ændre specifikationerne uden forudgående varsel og er ikke forpligtet
til ændring af tidligere leverede produkter. Dustcontrol er ikke ansvarlig for trykfejl etc. i denne manual.

TPD 30/36 9.2 kW/16.9 hp P - 3 Part No 9043-A
Innehållsförteckning
Säkerhetsföreskrifter _________ 4
Tekniska data_____________ 4-5
Funktionsbeskrivning_________ 5
Installation _________________ 5
Provkörning ________________ 6
Underhåll__________________ 6
Tillbehör___________________ 7
Garanti____________________ 7
Felsökning _________________ 8
Reservdelar ____________ 29-30
CE-försäkran ____________31-32
Dustcontrol Worldwide_______ 33
Contents
Safety Considerations ________ 9
Technical Data____________9-10
System Description _________ 10
Installation ________________ 10
Test Running ______________ 11
Service __________________ 11
Accessories_______________ 12
Warranty _________________ 12
Trouble Shooting ___________ 13
Spare Parts ____________ 29-30
CE declaration___________31-32
Dustcontrol Worldwide_______ 33
Inhaltsverzeichnis
Sicherheitsvorschriften ______ 14
Technische Daten ________14-15
Funktionsbeschreibung ______ 15
Installation ________________ 15
Probelauf _________________ 16
Wartung__________________ 16
Zubehör__________________ 17
Garantie__________________ 17
Fehlersuche_______________ 18
Ersatzteile _____________ 29-30
CE-Erklärung____________31-32
Dustcontrol Worldwide_______ 33
SVENSKAENGLISHDEUTSCH
Inhoud
Veiligheidsvoorschriften______ 19
Technische gegevens _____19-20
Systeem beschrijving________ 20
Installatie _________________ 20
Testen ___________________ 21
Service __________________ 21
Accessoires_______________ 22
Garantie__________________ 22
Probleemoplossingen _______ 23
Onderdelen ____________ 29-30
CE-verklaring____________31-32
Dustcontrol Worldwide_______ 33
NEDERLANDS
Sikkerhedsregler ___________ 24
Tekniske data____________24-25
Funktionsbeskrivelse ________ 25
Installation ________________ 25
Afprøvning ________________ 26
Vedligeholdelse ____________ 26
Tilbehør __________________ 27
Garanti___________________ 27
Fejlfinding ________________ 28
Reservedele ___________ 29-30
CE-erklæring ____________31-32
Dustcontrol Worldwide_______ 33
DANSK
Indholdsfortegnelse

TPD 30/36 9.2 kW/16.9 hp P - 4 Part No 9043-A2017-10-17
Tekniska data
Säkerhetsföreskrifter
Läs hela detta instruktionshäfte innan maskinen/
installationen idriftsätts.
Utrustningen får monteras och skötas endast av
behöriga personer som tagit del av denna skrift.
Dustcontrol ansvarar ej för skador på utrustningen
som uppkommit pga felaktig installation eller felak-
tigt handhavande av utrustningen.
Varning! Vid användandet av elektriska maskiner
ska nedanstående grundläggande säkerhetsföre-
skrifter följas för att minska risken för brand, elstöt
eller personskada.
1. Arbetsmiljön
Håll utrymmet vid centralenheten rent. Lagra
eller hantera inte lättantändliga vätskor eller
gaser i närheten.
2. Överbelastning
Vid larmindikation - återstarta inte
maskinen förrän felet är konstaterat och åtgär-
dat. Använd maskinen för avsett ändamål och
följ föreskrifterna för det material som sugs.
3. Kroppsskador
Varning för starkt undertryck
Starta aldrig pumpen utan att kanalerna är an-
slutna och justera aldrig vakuumventilen under
drift. Låt aldrig sugpunkten komma i kontakt
med någon kroppsdel. Prova aldrig under-
trycket med handflatan eller andra kroppsde-
lar. Det starka undertrycket kan skada hudens
blodkärl.
Varning för het utblåsluft
Tänk på att utblåsningsluften kan vara 150 oC
varm.
4. Elektricitet
En separat, låsbar arbetsbrytare måste instal-
leras och vara lätt åtkomlig från den plats där
pumpen står. Försök aldrig att på egen hand
ändra elektriska kopplingar. Ett fel kan med-
föra livsfara. Den elektriska installationen får
endast utföras av behörig elektriker. Se också
punkt 7 - Varning.
5. Viktig åtgärd
Bryt och lås arbetsbrytaren före de-montering
av skyddsplåtar och kanaler.
6. Kontroll av skador
Kontrollera regelbundet att maskinen inte har
skador eller förslitningar. Uppstår skador ska
dessa åtgärdas av en auktoriserad service-
verkstad som är godkänd av Dustcontrol eller
av Dustcontrol själva.
7. Varning
Använd endast tillbehör och utbytesdelar som
finns i Dustcontrols katalog.
OBS! Vid användandet av felaktiga delar eller
piratdelar (framförallt filter och plastsäckar)
kan maskinen läcka hälsofarligt damm med
personskador som följd.

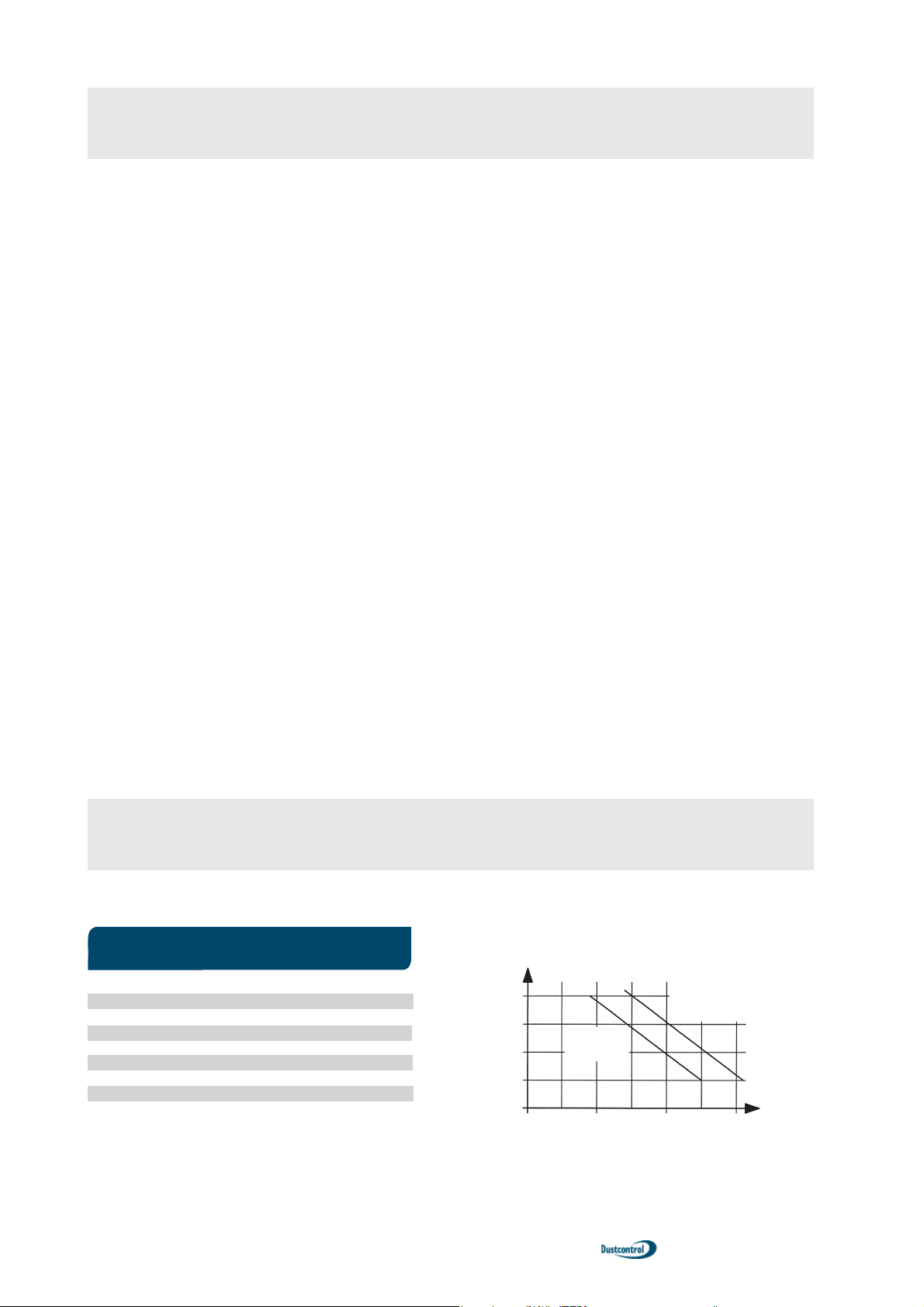

TEKNISKA DATA TPD 30 TPD 36
Elnät Hz 50 60
Varvtal RPM 3000 3600
Vikt kg 90 110
Max dP kPa 21 20
Nominellt tryck kPa 18 17
Max Q m3/h 900 1050
Ljudnivå
Kåpa 1 m dB(A) 75 75
Inlopp/Utlopp Ø mm 108/108 108/108
kPa Pu
20
15
10
5
0
0 100 200 300
Q
m3/h
50 Hz
60 Hz
Tryckalstring och luftöde

TPD 30/36 9.2 kW/16.9 hp P - 5 Part No 9043-A
SVENSKA
Tekniska data

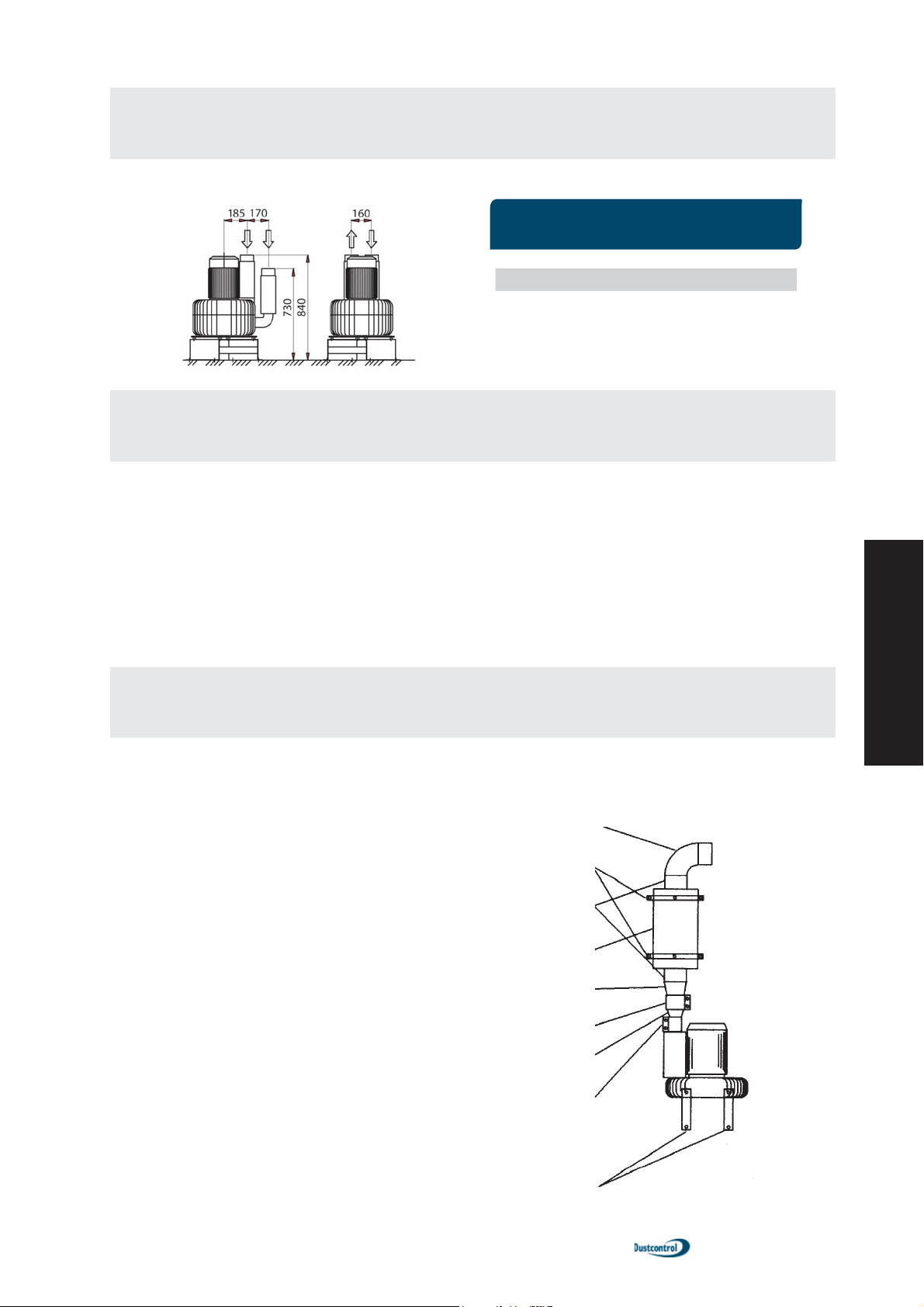

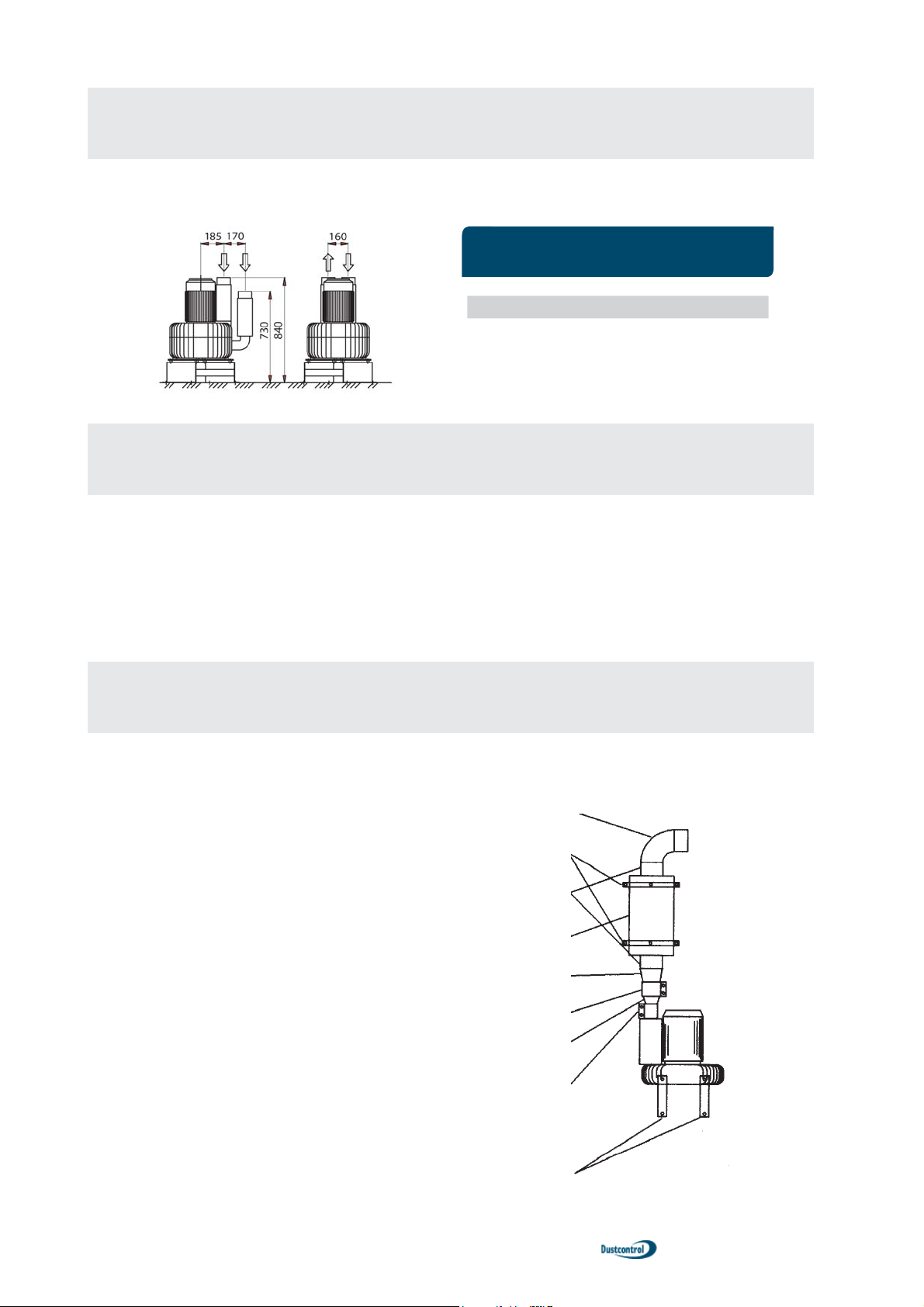

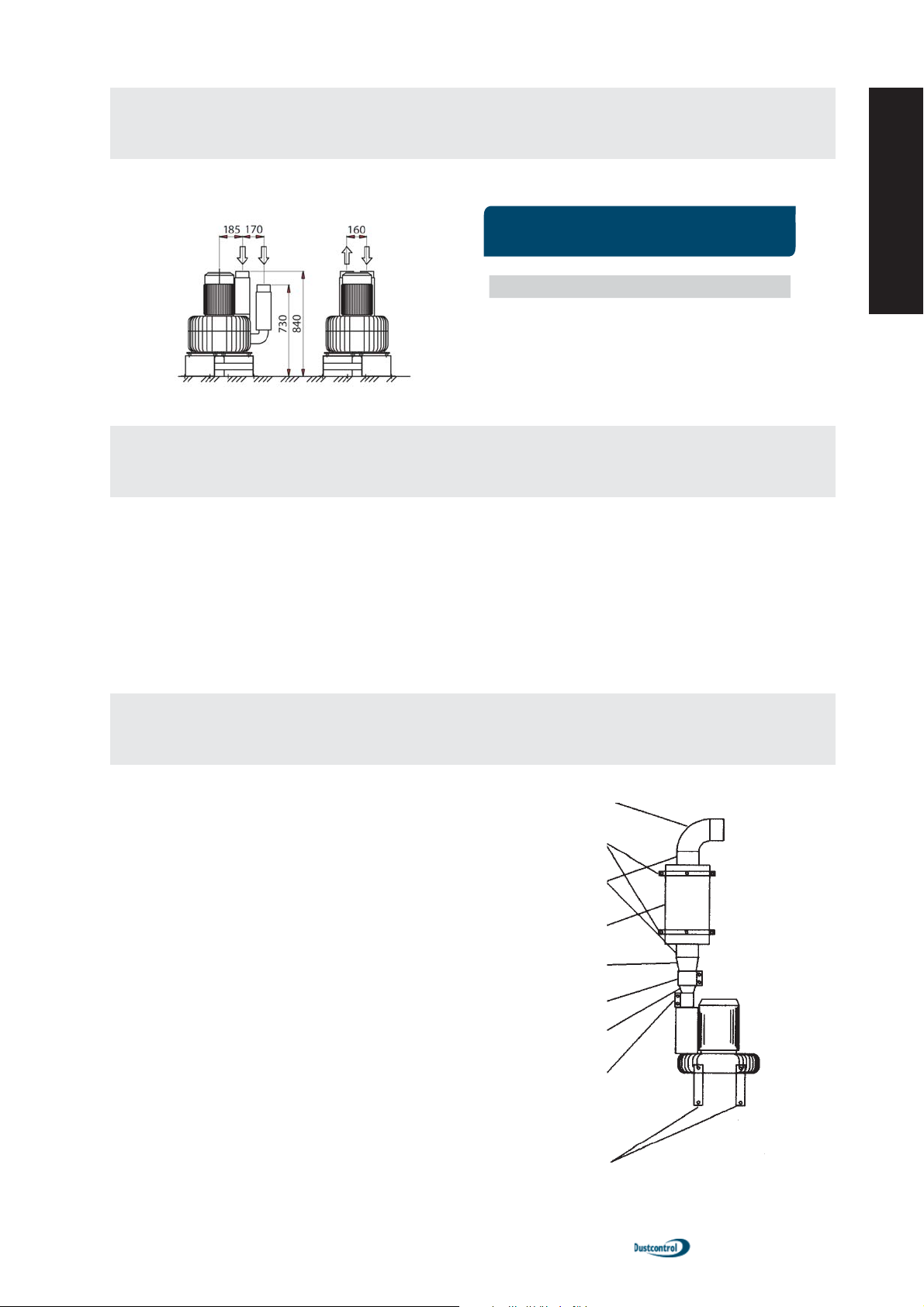

TPD 30/36
Art nr Hz TPD 30 TPD 36
9,2 kW 16,9 HP P
230 V 50 4910
400 V 50 4911
460 V US/
CAN 60 4881000
Funktionsbeskrivning
Sidokanalstyp
Dustcontrol TPD 30/36 är turbopumpar av sidoka-
nalstyp med ett turbinhjul. Mellan inlopp och utlopp
löper skovlar genom en passage med mycket små
spel. Det är därför viktigt att det inte kommer in
några partiklar i pumpen - haveririsk! Turbopum-
pen komprimerar luft och det är därför helt naturligt
att den blir het under drift.
Direktdrift
Pumpen är direktdriven av en 3-fas motor.
Kylluft
Kylluft till pumpen ska normalt tas från en vakuum-
ventil, art nr 8001, som monteras på sugsidan i
direkt anslutning till pumpen.
Installation
1. Anslut inlopp och utlopp. Starta aldrig pumpen
utan att kanalerna är anslutna.
2. Inloppet ska alltid vara anslutet till en stoftav-
skiljare med filter.
Inga partiklar får komma in i pumpen.
3. Utloppet kan utrustas med ljuddämpare.
Utloppsljudet sänks då till ca 75 dB(A). Se
Tillbehör.
4. Om utloppet riktas uppåt ska det avslutas med
en böj så att inte regnvatten kommer in i utlop-
pet. Tänk på att blåsluften kan vara 100-150
0C varm.
5. Den elektriska installationen ska göras av
behörig elektriker. En separat, låsbar arbets-
brytare ska monteras i närheten av pumpen.
6. Styrskåpet ska utrustas med termiskt motor-
skydd som ställs och testas av elektriker. Kon-
trollera att pumpen har rätt rotationsriktning.
3014
3069
3055
4942
3054
3007
3078
3077
3037

TPD 30/36 9.2 kW/16.9 hp P - 6 Part No 9043-A2017-10-17
Provkörning
1. Se till att arbetsbrytaren är frånslagen och
låst. Kontrollera att inlopp och utlopp är or-
dentligt anslutna samt att vakuumventilen sitter
på plats.
2. Kontrollera så att det är möjligt att starta pum-
pen utan att någon som befinner sig i närheten
kan skadas och att alla uttag i systemet är
stängda.
3. Anslut en manometer till sugsidan så nära
pumpen som möjligt. Manometern ska vara
kalibrerad till minst -30 kPa.
4. Slå till arbetsbrytaren. Starta pumpen och
lyssna. En hög ton från turbinhjulen hörs. När
Underhåll
Pumpen ska ses över en gång per år. Kontrollera
att anslutningar och kablar är intakta.
Efter 10 000 drifttimmar ska motorns lager kontrol-
leras och smörjas.
Vakuumventilens inställning (trycknivå) kan juste-
ras med justerskruven.
pumpen hämtar luft från vakuumventilen hörs
även ett svagt väsande.
5. Mät trycket på sugsidan. Jämför med det
tryck som anläggningen är dimensionerad för.
Trycket kan justeras genom att vakuumventi-
lens inställning ändras - Ändring av vakuum-
ventilens undertryck.
6. Kontrollera sugsystemets funktion.
7. Öppna det antal uttag som systemet är dimen-
sionerat för och kontrollera att vakuumventilen
nu är helt stängd.
8. Det är helt normalt att pumpens utlopp blir
mycket varmt efter någon timmes körning.
Vakuumventil

TPD 30/36 9.2 kW/16.9 hp P - 7 Part No 9043-A
Garantitiden är ett år vid enskiftsarbete eller mot-
svarande tid vid flerskift. Garantin avser fabrika-
tionsfel och gäller under förutsättning att maskinen
används på normalt sätt och får det underhåll som
krävs. Dustcontrol tar inte ansvar för maskiner
utustade med annat än originaldelar.
Garanti
Tillbehör
Art nr 4477 Pumpfundament
För separat uppställning.
Art nr 4942 Ljuddämpare 100 300/200
Används till utblås.
Art nr 8001 Vakuumventil ø 76
Vakuumventilen monteras på rörsystemet (inlopps-
sidan) med grenrör. Den ger pumpen kylluft och
justeras till lämplig trycknivå för systemet.
Art nr 42297 Backventil ø108
Monteras på inloppssidan när flera pumpar paral-
lellkopplas.
Reparationer ska utföras av Dustcontrol eller av
personal som godkänts av Dustcontrol. I annat fall
förverkas garantin.
SVENSKA

TPD 30/36 9.2 kW/16.9 hp P - 8 Part No 9043-A2017-10-17
Felsökning
Orsak
Elen avstängd.
Termoprotektorn utlöst.
Motorskyddet i elskåpet ut-
löst - motorn överbelastad.
Elen når inte fram.
Arbetsbrytaren
avslagen.
Felaktig säkring.
Termisk säkring för lågt
ställd.
Rör och slangar ej anslut-
na eller stopp i dessa.
Det fins ingen uppsam-
lings-anordning ansluten
till stoftavskiljaren.
Pumpen roterar åt fel håll.
Hål på slangar eller otätt
rörsystem.
Igensatt filter i stoft-avskil-
jaren.
Partiklar kan ha kommit in i
pumpen.
Problem
Motorn går inte.
Motorn stannar direkt efter
start.
Motorn går men anläggningen
suger inte.
Motorn går men anläggningen
suger dåligt.
Onormalt ljud från pumpen.
Åtgärd
Slå på elen.
Om termoprotektor på pump
brutit ska felet undersökas och
åtgärdas på pumpen. Därefter
kan larmet återställas med
RESET.
Om motorskydd löst ut ska
felet undersökas och åtgärdas.
Därefter kan motorskyddet
återställas.
Låt en elektriker se över
kopplingar och ledningar.
Undersök varför den stängts
av och om pumpen är redo att
startas. Slå sedan på arbets-
brytaren.
Byt till rätt säkring.
Låt elektriker justera.
Anslut eller rensa.
Anslut en uppsamlings-
anordning (säck eller annan
behållare).
Låt en elektriker åtgärda.
Kontrollera.
Rensa eller byt.
Stäng av och beställ
service.

TPD 30/36 9.2 kW/16.9 hp P - 9 Part No 9043-A
Safety Considerations
Read all instructions before the machine/installation
is commissioning.
Theequipmentmust beinstalled andmaintainedpro-
perlybyqualifiedpersonnelwhohavestudythis user
instruction. Dustcontrol does not take responsibility
for defective installation or maintenance.
Warning! When using electric machines, basic sa-
fetyprecautionsshould alwaysbe followedtoreduce
the risk of fire, electric shock and personal injury,
including the following:
1. Work area environment
Keep the area around the central unit clean.
Do not store or work with flammable liquids or
gases near the machine.
2. Overload
If there is an alarm signal it should be care-
fully checked out to see that the machine is
undamaged. If there are any damaged parts
these should be repaired by a Dustcontrol
authorized service centre. Always follow the
regulations pertinent to the material you are
working with. Do not use the machine for pur-
poses that it is not intended for.
3. Bodily injuries
Warning - High negative pressure
Do not start the pump without having it con-
nected to the duct work. Do not adjust the
vacuum relief valve while the pump is ope-
rating. Never let the suction come in contact
with parts of the body, for example a hand.
The pump generates a high negative pressure,
severe injury may result.
Warning - Very hot exhaust air
Exhaust air can be very hot, up to 150OC.
4. Electricity
A separate lockable disconnect must be instal-
led where it is readily accessible to the pump.
Do not repair the electric components yourself,
get somebody qualified. Faults may cause
injury. The electrical connections may only be
performed by a certified electrician. See also
under section 7, ’Warning’.
5. Important measure
The electrical disconnect should be locked in
the ”off” position before demounting the safety
panels or ducting.
6. Checking for damage
Check the machine regularly for damage. If
there are any damaged parts these should be
repaired by a Dustcontrol authorized service
centre.
7. Warning
Use only accessories and replaceable parts
which are available in Dustcontrol catalogue.
When using non-genuine parts, especially
filters and plastic sacks, dust leaks could occur
which may be hazardous to health.
TECHNICAL DATA, descriptionTPD 30TPD 36
Power Supply Hz 50 60
Pump RPM 3000 3600
Weight kg/lb 90 110/242
Max dP kPa 21 20
Nominal PressurekPa 18 17
Max Q m3/h/cfm 900 1050/618
Sound Level of
Unit 1m dB(A) 75 75
Inlet/Outlet Ø mm 108/108 108/108/4.25”/4.25”
Technical Data
kPa Pu
20
15
10
5
0
0 100 200 300
Q
m3/h
50 Hz
60 Hz
Capacity
ENGLISH

TPD 30/36 9.2 kW/16.9 hp P - 10 Part No 9043-A2017-10-17
System Description
Regenerative blowers
Dustcontrol’s turbopumps are regenerative blo-
wers. The TPD 30/36 has one impeller. The impel-
ler rotate in the blower housing through extremely
low tolerances. The pump cannot tolerate conta-
minated airflow. The TPD 30/36 compresses air
and it is therefore natural that it becomes hot while
running.
Direct operating
The pump is direct operating by a 3-phase motor.
Cooling air
Cooling air is bled into the pump through a vacuum
relief valve, Part No 8001, which is installed on the
low side in direct connection with the pump.
Technical Data
TPD 30/36
Installation
1. Connect the ducting to both the inlet and the
outlet. Do not start the pump without having it
connected to the ductwork.
2. The pump inlet should always be connected to
a separator with a filter unit. The pump cannot
tolerate contaminated airflow .
3. Extra silencing can be installed if the outlet
sound level is to be lowered to approximately
75 dB(A). See Accessories.
4. If the outlet is vertical, and exposed to the
elements, rain protection should be installed.
Exhaust air can be very hot, up to 150 0C.
5. Electrical connections may only be performed
by a certified electrician. A separate locka-
ble disconnect should be installed where it
is readily accessible and within view of the
pump.
6. The control panel must be equipped with an
over-load protection that should be adjusted
3014
3069
3055
4942
3054
3007
3078
3077
3037
Part No Hz TPD 30 TPD 36
9.2 kW 16.9 HP P
230 V 50 4910
400 V 50 4911
460 V US/
CAN 60 4881000
and tested by a certified electrician. Check for
correct motor rotation.

TPD 30/36 9.2 kW/16.9 hp P - 11 Part No 9043-A
ENGLISH
Test Running
1. Verify that the power is locked out. Check that
the inlet and outlet are properly connected.
Also check that the vacuum relief valve is con-
nected.
2. Check that no persons can be hurt if the pump
starts and that all outlets are closed.
3. Connect a manometer for negative pressure
calibrated to min. -30 kPa to the suction side
as close to the pump as possible.
4. Power up the pump and listen carefully for the
following sounds; A high pitch whine is nor-
mal sound from the impeller blades. As pump
draws cooling air from the vacuum relief valve
a weak hissing should be heard.
5. Measure the pressure. Compare with the di-
mension point. The pressure can be adjusted
by adjustment of the vacuum relief valve - Ad-
justing the vacuum relief valve.
6. Check the function and tightness of the con-
nected exhaust system.
7. Open the number of outlets the system is di-
mensioned for. The vacuum relief valve should
now be totally closed.
8. It is normal that the pump becomes hot during
operation.
Service
The pump should be reviewed once a year. Make
sure the connectors and cables are intact.
After 10 000 operating hours, motor bearings
checked and lubricated.
The vacuum relief valve setting (pressure level)
can be adjusted with the adjuster.
Vacuum Relief Valve

TPD 30/36 9.2 kW/16.9 hp P - 12 Part No 9043-A2017-10-17
Accessories
Part No 4477 Pump Chassis
For separate mounting.
Part No 4942 Silencer 100 300/200
Used for exhaust.
Part No 8001 Vacuum Relief Valve 76 mm
The vacuum relief valve is installed on the tubing
system (inlet side) on a branch tube. This delivers
cooling air to the turbopump and can be adjusted
for the desired vacuum level in the system.
Part No 42297 Back Flow Valve Ø108
Installed on the inlet side of the turbopump when
two or more units are parallel installed.
The warranty period is for one full year of single
shift operation or equivalent in multishift
operation. The warranty covers manufacturing
defects and is valid under the condition that the
machine is used under normal conditions on the
task for which it was designed and is maintained
properly. This warranty is null and void for machi-
nes equipped with other than original spare parts.
Warranty
Warranty repairs must be performed
by Dustcontrol or their authorized representatives.
Unauthorized repairs render this warranty null and
void.

TPD 30/36 9.2 kW/16.9 hp P - 13 Part No 9043-A
ENGLISH
Trouble Shooting
Fault
Electrical supply is not
connected.
Thermal overload tripped.
The motor protection trip-
ped.
Electrical power does not
reach the machine.
Electrical disconnect
locked out.
Incorrect fuse.
The thermal overload
incorrectly set.
Suction tubing not con-
nected.
Plugged tubing or hoses.
There is no plastic sack or
container attached to the
filer unit.
Pump rotation backwards.
Leakage in the ductwork.
Plugged filters.
Foreign matter in the
pump.
Problem
Motor will not run.
The motor stops directly after
starting.
Motor runs but no suction.
Pump runs but poor suction.
Abnormal sound from the
pump.
Solution
Connect.
If the thermal overload protec-
tion of the turbo pump is trip-
ped, the fault must be located
and corrected before operating
the system. There-after, the
indicator can be reset.
If the motor overload protection
trips, the fault must be located
and corrected. Thereafter the
motor overload protection can
be reset.
A qualified electrician should
check supply.
Find the person responsible for
the lock out and check to see
if system is clear for operation.
Reverse the lock out.
Change to correct fuse rating
and type.
Electrician should be called for
investigate.
Connect the tubing.
Clean.
Connect a plastic sack or a
container.
Electrician should take care of.
Locate and repair.
Check the filters and clean or
change if necessary.
Turn off the pump and order
service.

TPD 30/36 9.2 kW/16.9 hp P - 14 Part No 9043-A2017-10-17
Sicherheitsvorschriften
Lesen und beachten Sie diese Hinweise, bevor Sie
die Machinen/Installation in Betreib nehmen.
Die Ausrüstung darf nur von berechtigten Fachleu-
ten montiert und gewartet werden, die auch diese
Montage- und Serviceanleitung durchgelesen
haben. Dustcontrol übernimmt keine Verantwor-
tung von Schäden die durch unfachgemäßiger
Installation oder durch fehlerhafte Handhabung
entstanden sind.
Achtung! Beim Gebrauch von elektrischen Mas-
chinen sind zum Schutz gegen
elektrischen Schlag, Verletzungs- und Brandgefahr
folgende grundsätzliche Sicherheits-
maßnahmen zu beachten.
1. Sicherheitszone
Die Umgebung in der Nähe der Saugeinheit
muß sauber gehalten werden. Die Lagerung
oder Handhabung von brennbaren Flüssig-
keiten oder Gasen ist untersagt.
2. Überlastung der Maschine
Bei Alarmindikation darf die Maschine nicht
gestartet werden bevor der Fehler behoben
ist. Verwenden Sie die Maschine nur für Arbei-
ten für die sie bestimmt ist. Befolgen Sie die
Vorschriften zur Handhabung des abgesaug-
ten Materials.
3. Verletzungsgefahr
Achtung - Hoher Unterdruck!
Starten Sie die Pumpe nur mit angeschlos-
sener Rohrleitung. Die Einstellung des Va-
kuumventils bei eingeschalteter Anlage ist
verboten. Vermeiden Sie Körper-
kontakt mit Saugdüsen. Prüfen Sie nie den
Unterdruck mit der Handfläche oder anderen
Körperteilen. Die Pumpe generiert hohen
Unterdruck. Die kräftige Saugwirkung kann die
Blutgefäße der Haut verletzen.
Achtung - Hitze in der Ausblasluft!
Die Ausblasluft kann eine Hitze von 150 O C
erreichen.
4. Elektrizität
In der Nähe der Pumpe muß ein verschließ-
barer Hauptschalter installiert werden. Ver-
suchen Sie nie selbst Eingriffe an elektrischen
Teilen vorzunehmen. Ein Fehler kann lebens-
gefährlich sein. Die elektrische Installation darf
nur von berechtigten Fachleuten durchgeführt
werden. Siehe Punkt 7 Achtung.
5. Wichtiger Hinweis
Demontiere Sie nie die Verschalungsbleche
oder Kanäle ohne vorher den Hauptschalter
der Pumpe abzuschalten und diesen zu ver-
riegeln.
6. Kontrolle von Beschädigungen
Kontrollieren Sie regelmässig die Maschine
auf Schäden oder Verschleiß. Bei Schäden
darf die Maschine nur von Dustcontrol oder
autorisierten Werkstätten repariert werden.
7. Achtung
Nützen Sie nur Zubehör und Austauschteile
die im Dustcontrol Katalog erhältlich sind.
Beim Einsatz von fehlerhaften Teilen oder
Piratteilen (vor allem Filter und Plastiksäcke)
kann aus der Maschine gesundheitsgefähr-
dender Staub austreten, der Gesundheits-
schäden verursachen kann.
TECHNISCHE DATEN TPD 30 TPD 36
Frequenz Hz 50 60
Drehzahl RPM 3000 3600
Gewicht kg 90 110
Unterdruck max kPa 21 20
Nennunterdruck kPa 18 17
Volumenstrom max m3/h 900 1050
Schallspegel
Gehäuse 1 m dB(A) 75 75
Einlass/Auslass Ø mm 108/108 108/108
Technische Daten
kPa Pu
20
15
10
5
0
0 100 200 300
Q
m3/h
50 Hz
60 Hz
Druckerzeugung und Leistung

TPD 30/36 9.2 kW/16.9 hp P - 15 Part No 9043-A
Technische Daten
DEUTSCH
TPD 30/36
Funktionsbeschreibung
Seitenkanalverdichter
Die Dustcontrol Turbopumpe TPD 30/36 ist ein
Seitenkanalverdichter und besteht aus 1 Turbi-
nenrad. Die Rotoren laufen zwischen Auslass
und Einlass durch eine Passage mit sehr kleinem
Spielraum. Deshalb ist es sehr wichtig, dass die
Pumpe keine Partikeln ansaugt - Beschädigungs-
gefahr! Die Turbo-pumpe komprimiert die Luft und
es ist ganz normal, dass das Pumpengehäuse
beim Betrieb heiss wird.
Direct Operation
Die Pumpe ist direkt von einem 3-Phasen-Motor
angetrieben.
Kühlluft
Kühlluft an der Pumpe ist in der Regel aus einem
Vakuum-Ventil genommen, Art. Nr. 8001, die auf
der Saugseite direkt an der Pumpe montiert ist.
Installation
1. Einlass und Auslass anschliessen. Starten Sie
nie die Pumpe ohne Verrohrung.
2. Der Einlass soll immer an einen Staubabschei-
der mit Filter angeschlossen sein, so daß die
Pumpe keine Partikeln ansaugen kann.
3. Der Auslass kann mit Schalldämpfer aus-
gerüstet werden. Der Geräuschpegel des Aus-
lasses wird dann zu ca 75 dB(A) abgesenkt.
Siehe Zubehör.
4. Bei Abluftöffnung nach oben muss das Rohr
mit einem Regenschutz versehen werden
(Rohrbogen o. ähnl). Die Ausblasluft kann eine
Hitze von 100-150 0C erreichen.
5. Die elektrische Installation darf nur von be-
rechtigten Fachleuten gemacht werden. Ein
absperrbarer Betriebsschalter soll immer in
der Nähe der Pumpe installiert werden.
6. Der Schaltschrank muss mit thermischem
Motorschutz ausgerüstet sein, der von be-
3014
3069
3055
4942
3054
3007
3078
3077
3037
Art nr Hz TPD 30 TPD 36
9,2 kW 16,9 HP P
230 V 50 4910
400 V 50 4911
460 V US/
CAN 60 4881000
rechtigen Fachleuten installiert und geprüft ist.
Überprüfen Sie, dass die Pumpe die richtige
Rotationsrichtung hat.

TPD 30/36 9.2 kW/16.9 hp P - 16 Part No 9043-A2017-10-17
Probelauf
1. Hauptschalter abschalten und verriegeln.
Kontrollieren Sie, dass das Vakuumventil funk-
tionert und das dass der Einlass und Auslass
ordnungsgemäß angeschlossen sind.
2. Überprüfen, dass die Pumpe problemlos
gestartet werden kann ohne Personen in der
Nähe der Pumpe und alle Auslässe des Sys-
tems geschlossen sind.
3. Ein auf mindestens -30 kPa abgestimmtes
Mannometer auf der Ansaugseite so nahe der
Pumpe wie möglich anschliessen.
4. Hauptschalter einschalten. Pumpe starten und
auf ungewöhnliche Geräusche achten. Von
den Rotorenrädern muss ein hoher Ton zu
hören sein. Wenn die Pumpe Luft vom Va-
kuumventil ansaugt, ist auch ein schwaches
Zischgeräusch zu hören.
5. Druck auf der Ansaugseite messen und mit
dem Druck vergleichen, für den die Anlage
dimensioniert ist. Den Druck lässt sich durch
Nachstellen des Vakuum-ventils ändern -
Einstellungs des Vakuumventils (Unterdruck).
6. Funktion des Saugsystems kontrollieren.
7. Öffnen Sie die Anzahl von Sauganschlüssen
für welche das System dimensionert ist und
kontrollieren Sie dass, das Vakuumventil ganz
geschlossen ist.
8. Es ist völlig normal, dass der Auslass der
Pumpe nach einer Stunde Betrieb sehr warm
wird.
Die Pumpe sollte einmal im Jahr überprüft wer-
den. Achten Sie darauf, die Anschlüsse und Kabel
intakt sind.
Nach 10 000 Betriebsstunden Stunden, Motorlager
geprüft und geschmiert.
Der Onderdrukker Einstellung (Presse Ebene)
kann mit der Einstellschraube eingestellt werden.
Onderdrukklep
Wartung

TPD 30/36 9.2 kW/16.9 hp P - 17 Part No 9043-A
Zubehör
Art Nr 4477 Pumpenfundament
Zur separaten Aufstellung von Pumpen.
Art Nr 4942 Schalldämpfer Anschl. 100, 300/200
Wird zur Auslassen verwendet.
Art Nr 8001 Vakuumventil 76 mm
Das Vakuumventil wird mit einem Zweigrohr am
Rohrsystem (Einlassseite) befestigt. Das Ventil
lässt der Pumpe Kühlluft zufließen und wird auf ein
entsprech endes Druckniveau eingestellt. Geeig-
nete Rohrteile siehe Montagebeispiele.
Art Nr 42297 Rückschlagventil Ø108
Wird an der Einlassseite angebracht, wenn meh-
rere Pumpen parallel geschaltet werden.
Die Garantiedauer beträgt ein Jahr bei einschich-
tigem Betrieb und verkürzt sich entsprechend bei
mehrschichtigem Betrieb. Die Garantie gilt für Fa-
brikationsfehler und unter der Voraussetzung, daß
die Maschine auf normale Weise eingesetzt und
wie erforderlich gewartet wird. Dustcontrol weist
jede Garantie ab, wenn die Maschine mit Nicht-
Originalteilen bestückt ist.
Garantie
DEUTSCH
Reparturen dürfen nur von Dustcontrol oder einem
von Dustcontrol anerkannten Fachfirma durchge-
führt werden, andernfalls verfällt die Garantie.

TPD 30/36 9.2 kW/16.9 hp P - 18 Part No 9043-A2017-10-17
Fehlersuche
Fehler
Kein Stromanschluss.
Thermoprotektor ausge-
schaltet.
Motorschutz im
Schaltschrank hat ausge-
löst. Motor überlastet.
Keine Stromzufuhr.
Hauptschalter ausgeschal-
tet.
Falsche Sicherung.
Motorschutz zu niedrig
eingestellt.
Die Rohrleitungen zwi-
schen dem Staubabschei-
der und dem Vakuumer-
zeuger nicht angeschlos-
sen.
Rohre oder Schläuche
verstopft.
Kein Sammelbehälter am
Staubabscheider ang-
ebracht.
Die Pumpe läuft in der
falschen Drehrichtung.
Loch in Schläuchen oder
undichtes Rohrsystem.
Filter verstopft.
Es können Partikeln in die
Pumpe eingedrungen sein.
Problem
Der Motor läuft nicht.
Der Motor bleibt sofort nach
dem Start stehen.
Der Motor läuft, aber die Mas-
chine saugt nicht.
Der Motor läuft, aber die Mas-
chine saugt schlecht.
Abnormale Geräuschentwick-
lung der Pumpe.
Maßnahme
Strom anschliessen.
Sofern der Thermoprotektor
die Pumpe ausschaltet ist,
die Störung an der Pumpe zu
untersuchen und zu beseitigen.
Danach wir die Warnfunktion mit
”RESET” aufgehoben.
Sofern der Motorschutz auslöst,
ist die Störung zu untersuchen
und zu beseitigen. Danach kann
der Motorschutz zurückgestellt
werden.
Von Elektriker Verbindungen
und Leitungen überprüfen.
Nachsehen wieso der Haupt-
schalter abgestellt ist.
Hauptschalter einschalten.
Sicherung austauschen.
Von Elektriker ändern lassen.
Rohrleitungen anschließen.
Kontrollieren und reinigen.
Plastiksack, Behälter usw. an-
bringen.
Von Elektriker ändern lassen.
Überprüfen.
Reinigen oder austauschen.
Abschalten und Wartungsdienst
anrufen.

TPD 30/36 9.2 kW/16.9 hp P - 19 Part No 9043-A
Veiligheidsvoorschriften
Lees voor het eerste gebruik alle instructies voor
het bedienen van de machine zorgvuldig en be-
waar deze instructies.
De machine moet worden geïnstalleerd en onder-
houden door gekwalificeerd personeel. Dustcontrol
is niet aansprakelijk bij fout geïnstalleerd of onder-
houden materiaal.
Waarschuwing! Bij gebruik van elektrische machi-
nes moeten altijd de standaard veilig-heidsvo-
orschriften opgevolgd worden om risico’s als
brand, elektrische schokken en verwondingen te
verkleinen. Deze houden in:
1. Werkplek
Houdt de directe omgeving schoon. Ontvlam-
bare vloeistoffen mogen niet opgeslagen of
gebruikt worden in de buurt van de machine.
2. Overbelasting
Wanneer er een alarmsignaal is, moet de
machine zorgvuldig worden gecontroleerd
of deze onbeschadigd is. Indien er bescha-
digingen zijn, dienen deze door een door
Dustcontrol erkend servicecentrum gerepare-
erd te worden. Volg altijd de voorschriften die
van toepassing zijn op het materiaal waarmee
wordt gewerkt zoals bijv. asbest. Gebruik de
machine niet voor doeleinden, waarvoor deze
niet bestemd is.
3. Lichamelijke verwondingen
Waarschuwing - Hoge onderdruk
Schakel de pomp niet aan terwijl deze nog
niet is aangesloten op het leidingwerk. Pas
de onderdrukklep niet aan, terwijl de pomp
draait. Laat de afzuiging nooit in direct contact
komen met het lichaam. De sterke zuiging kan
de bloedvaten in de huid beschadigen. In de
machine ontstaat een hoge onderdruk, het-
geen kan leiden tot verwondingen.
Waarschuwing - Zeer heet uitlaatgas
Uitgestoten lucht kan een temperatuur tot 150
°C bereiken.
4. Elektrisch
Een aparte vergrendelbare werkschakelaar zal
moeten worden geïnstalleerd waar deze ge-
makkelijk te bereiken en in zicht van de pomp
is. Repareer de elektrische onderdelen nooit
zelf, maar zorg dat een gekwalificeerd persoon
dit doet. Fouten kunnen verwondingen veroor-
zaken. Elektrische aansluitingen mogen alleen
worden gemaakt door een gekwalificeerd
elektricien. Zie ook het onderdeel
7 - waarschuwing.
5. Belangrijke maatregel
De elektrische aansluiting moet uitgeschakeld
staan voordat de beschermingspanelen of
buizen kunnen worden gedemonteerd.
6. Controle op beschadiging
Voor elk gebruik van de machine moet deze
eerst zorgvuldig worden nagekeken op eventu-
ele beschadigingen. Indien er beschadigingen
geconstateerd worden, moeten deze eerst
gerepareerd worden door een door Dustcon-
trol gemachtigd servicecentrum.
7. Waarschuwing!
Gebruik alleen originele accessoires en on-
derdelen van Dustcontrol. U vindt deze in de
Dustcontrol catalogus. Wanneer verkeerde on-
derdelen of niet originele onderdelen worden
gebruikt, kan er mogelijk gezondheidsgevaar-
lijk stof vrijkomen, hetgeen persoonlijk letsel
kan veroorzaken.
NEDERLANDS
TECHNISCHE GEGEVENS TPD 30 TPD 36
Frequentie Hz 50 60
Speed RPM 3000 3600
Gewicht kg 90 110
Max vacuüm kPa 21 20
Nennunterdruck kPa 18 17
Deel max m3/h 900 1050
Geluidsniveau
Casing 1 m dB(A) 75 75
Inlet/outlet Ø mm 108/108 108/108
Technische gegevens
kPa Pu
20
15
10
5
0
0 100 200 300
Q
m3/h
50 Hz
60 Hz
Capaciteit

TPD 30/36 9.2 kW/16.9 hp P - 20 Part No 9043-A2017-10-17
Systeem beschrijving
Zijkanaal pompen
Dustcontrol’s turbopompen zijn zijkanaal pompen
met een schoepenwiel. De schoepwiel draaien
in de behuizing van de ventilator onder extreem
lage toleranties. De pomp kan niet tegen vervuilde
lucht. De pomp comprimeert de lucht, waardoor
deze heet wordt tijdens bedrijf.
Direct Operatie
De pomp wordt direct aangedreven door een
3-fase motor.
Koellucht
Koellucht naar de pomp is doorgaans afkomstig
uit een vacuüm ventiel, Art nr. 8001, die is aang-
ebracht aan de zuigzijde direct grenzend aan de
pomp.
Technische gegevens
TPD 30/36
Installatie
1. Verbindt het leidingwerk met zowel de inlaat
als de uitlaat. Zet de pomp niet aan zonder
deze te hebben aangesloten op het lei-
dingwerk.
2. Omdat de pomp niet geschikt is voor het
verplaatsen vervuilde lucht, moet de inlaat
van de pomp altijd verbonden zijn met een
voorafscheider voorzien van een filterunit. De
pomp kan niet tegen vervuilde lucht.
3. Een extra geluiddemper kan worden geïnstal-
leerd indien het geluidsniveau omlaag moet
worden gebracht aan 75 dB (A. Zie accessoi-
res.
4. Als de uitlaat verticaal is gemonteerd en
bloot wordt gesteld aan het weer, dient er een
regenbescherming op gemonteerd te worden.
Uitgestoten lucht kan een temperatuur tot 150
°C bereiken.
5. Elektrische aansluitingen mogen alleen wor-
den gemaakt door een gekwalificeerd elek-
tricien. Een aparte vergrendelbare werkscha-
kelaar zal moeten worden geïnstalleerd waar
deze gemakkelijk te bereiken en in zicht van
de pomp is.
6. De schakelkast zal moeten worden voorzien
van bescherming tegen overbelasting, welke
zal moeten worden ingesteld en getest door
een gediplomeerd elektricien. Controleer de
juiste draairichting van de motor.
3014
3069
3055
4942
3054
3007
3078
3077
3037
Part No Hz TPD 30 TPD 36
9.2 kW 16.9 HP P
230 V 50 4910
400 V 50 4911
460 V US/
CAN 60 4881000
This manual suits for next models
1
Table of contents
Languages:
Other Dustcontrol Water Pump manuals
Popular Water Pump manuals by other brands

Toyama
Toyama TWP40FSTX owner's manual

Franklin Electric
Franklin Electric Little Giant 5-APCP instructions

SKF
SKF EPB-Pump-ECO Original operating and maintenance instructions

GORMAN-RUPP PUMPS
GORMAN-RUPP PUMPS 10 Series Installation, operation, and maintenance manual with parts list

Anjon
Anjon LIFELINE LL-RP60P manual

BRÖTJE
BRÖTJE HEP 25-180-10 Assembly instructions
