Dynex DX-24L150A11 Installation and operation manual

Téléviseur ACL de 24 po
GUIDE
D’INSTALLATION
RAPIDE
DX-24L150A11
Télécommande
avec piles
(2 de type AAA)
Câble vidéo à
composantes
Cordon
d’alimentation c.a.
Socle pour téléviseur et vis
Guide d’installation rapide
Câble HDMI
(non fourni)
Périphérique HDMI
Arrière du téléviseur
N
Périphérique vidéo
Câble vidéo
composite
Arrière du téléviseur
Arrière du téléviseur
N
Périphérique vidéo
Câble S-Vidéo
Arrière du téléviseur
Arrière du téléviseur
Câble d'antenne
Câble vidéo
à composantes
Périphérique vidéo à
composantes
Arrière du téléviseur
Câble audio
Arrière du téléviseur
+
-
Description du panneau avant et latéral
Installation du socle
1Retirer le socle de la boîte et le poser sur une table ou un établi.
Remarque : Faire très attention au sens du support. La partie la plus large du socle doit
être positionnée vers l'avant du téléviseur.
2 Positionner le téléviseur sur une surface plane et matelassée.
3Aligner le socle avec le téléviseur tel qu’illustré.
4Déplacer délicatement le socle jusqu’à ce que les repères de l’axe du socle
soient alignés avec les gorges d’alignement du socle.
5Aligner les orices du socle sur ceux de l'axe du socle.
6Fixer le socle à l’axe avec les trois vis fournies.
Installation d’un support de montage mural
1Placer l'écran du téléviseur sur une surface propre et matelassée an d'éviter
les rayures et les dommages.
2Retirer les quatre vis de xation de l’axe du socle au téléviseur, puis extraire
l’axe.
3Utiliser les vis fournies avec le support de montage mural (non fourni) pour
xer celui-ci au dos du téléviseur.
Conguration de la télécommande
1Appuyer sur le cliquet de fermeture du couvercle du compartiment des piles
au dos de la télécommande, puis le soulever pour le retirer.
2Insérer deux piles AAA dans le compartiment. Veiller à ce que les pôles + et –
des piles coïncident avec les indications + et – gurant à l'intérieur du
compartiment.
3Remettre le couvercle en place.
Pour programmer la télécommande universelle existante an qu'elle fonctionne
avec ce téléviseur Dynex, se référer au tableau ci-dessous pour les codes les plus
courants. En cas de dicultés pour programmer la télécommande ou pour
rechercher un code de télécommande diérent, aller sur le site
www.dynexproducts.com pour recueillir l’information la plus récente sur les
codes de télécommande.
Connexion d’un lecteur DVD ou Blu-ray, d’un
décodeur de TV câblée, d’un récepteur satellite ou
d’une console de jeux vidéo
Utilisation du port HDMI (optimal)
Utilisation du port vidéo à composantes (meilleur)
Utilisation du port vidéo composite (bon)
Utilisation du port S-vidéo (acceptable)
Connexion d’une antenne
Connecter un câble de 75 ohms (non fourni) à la prise d’entrée antenne/TV
câblée (ANT/CABLE IN) au dos du téléviseur et à la prise de sortie RF (RF OUT) de
l’antenne.
Connexion d’un système de cinéma maison.
Utilisation d’un câble audio analogique :
Remarque : Les connecteurs et les prises des câbles présentent le plus souvent un
codage couleur. Faire correspondre les couleurs lors de la connexion du câble AV.
Utilisation d’un câble audio numérique :
Remarque : La prise de sortie numérique (DIGITAL OUTPUT) ne fonctionne
qu’avec des canaux TV numériques.
Philips
PHDVD5, PH5DSS,
PMDVR8, PDVR8
115
DirectTV
RC23
10463
RCA
RCU807
135
One for All
URC-6690
0464
Sony
RM-VL600
8043
Comcast
M1057
0463
Dish Network
VIP508, VIP622
720
Motorola
DRC800
0463
TIVO
Series 3, HD
0091
Modèles et marques de télécommandes universelles Modèles et marques de décodeurs
Codes des téléviseurs pour la télécommande universelle (pour tous les téléviseurs Dynex fabriqués après le 1er janvier 2007)
Orices pour vis

Téléviseur ACL de 24 po I GUIDE D’INSTALLATION RAPIDE I DX-24L150A11
ENTER
ENTER
Permettent de déplacer
le curseur sur l’écran ou
de régler une option
sélectionnée.
Permet d’accéder
au menu d’écran.
Permet de revenir au
menu précédent.
Permettent de
sélectionner les
options de menu.
Permet de conrmer la
sélection ou d'accéder à
un sous-menu.
Permet de fermer le menu.
MENU
MENU
EXIT
ENTER
Setup Wizard
Select
Move MENU Previous
Next
English
Fran aisç
Español
Choose your menu language
ENTER Next
Select
Move MENU Exit
Auto Scan
Favorites
Show/Hide
Channel No.
Channel Label
DTV Signal:
Audio
TV Source
SetupPicture
Antenna
Channel
2.1
Normal
WGBH-SD
Select
Move MENU Exit
Picture Mode
Contrast
Brightness
Color
Tint
Advanced Video
Audio Setup Channel
Custom 70
40
60
0
Sharpness 50
Backlight 30

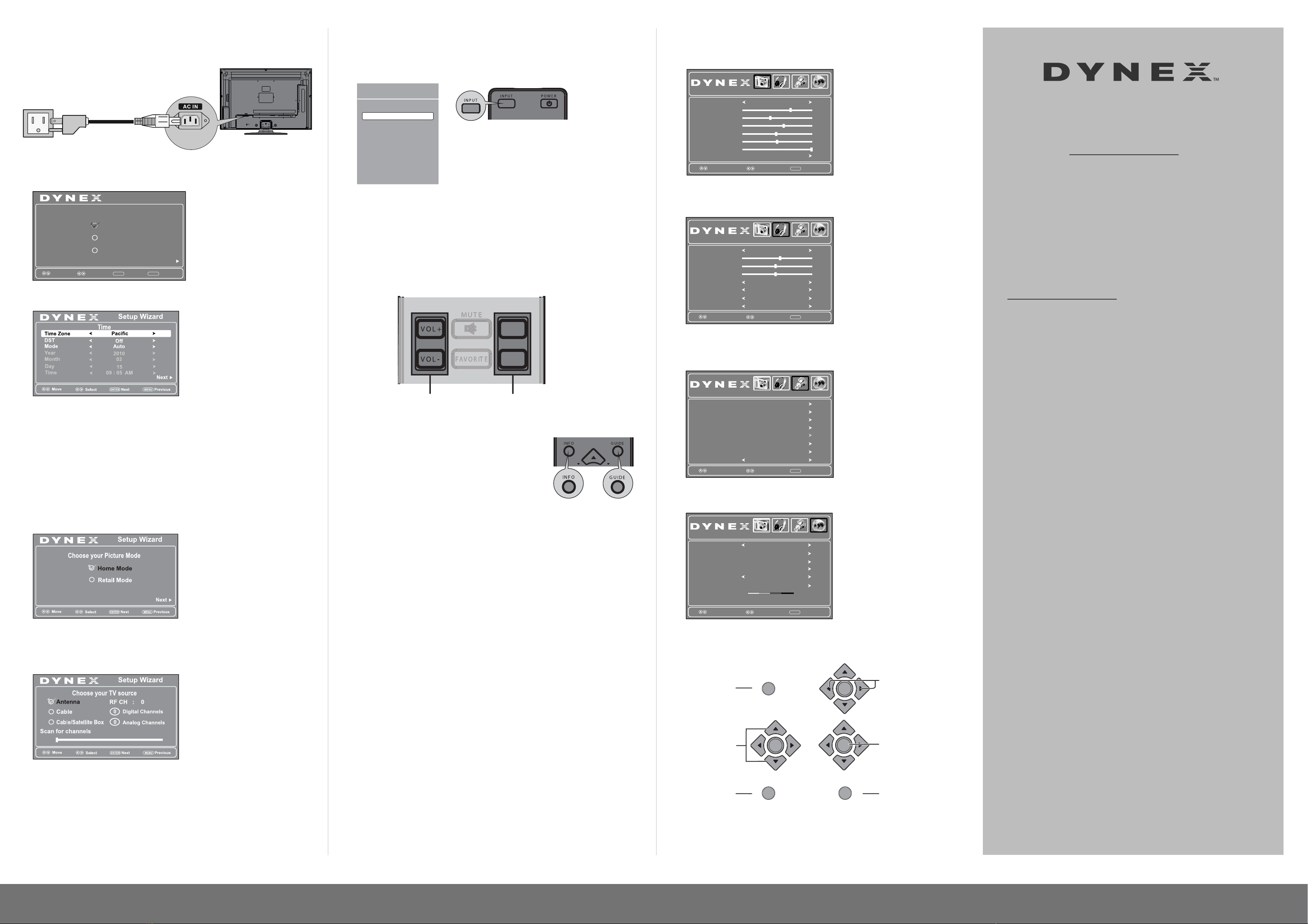

Connexion de l’alimentation
Brancher le cordon d'alimentation sur la prise d'entrée c.a. (AC IN) au dos du
téléviseur, puis l'autre extrémité sur une prise secteur.
Mise en marche du téléviseur pour la première fois
1Brancher le téléviseur et le mettre en marche. La fenêtre Setup Wizard
(Assistant de Conguration) s’ouvre.
2Appuyer sur ou pour sélectionner la langue des menus souhaitée, puis
sur ENTER (Entrée). L’écran Time (Heure) s’ache.
3Appuyer sur ou pour mettre une option en surbrillance, puis sur
ou pour régler le paramètre. Les options incluent :
• Time Zone : permet de sélectionner le fuseau horaire.
• DST : si la zone de réception observe l’heure d’été
• Mode : sélectionner Manual (Manuel) pour régler la date et l’heure
manuellement ou Auto pour les régler automatiquement.
• Si l’option Manual a été sélectionnée, appuyer sur ou pour mettre une
option en surbrillance, puis sur ou pour modier le paramètre.
4Quand les réglages sont terminés, appuyer sur ENTER (Entrée) pour aller à
l’écran suivant. L’écran du choix du mode image (Choose your Picture Mode)
s’ache.
5Appuyer sur ou pour mettre en surbrillance le mode à la maison (Home
Mode) [recommandé] ou le mode commercial (Retail Mode). Si Home
Mode est sélectionné, l’écran du choix de la source TV (Choose your TV source)
s’ache.
6Appuyer sur ou pour mettre en surbrillance Antenna (Antenne), Cable
(TV câblée) ou Cable/Satellite Box (Décodeur TV câblée/satellite), puis
appuyer sur . Si l’option Antenna ou Cable a été sélectionnée, le téléviseur
recherche automatiquement les canaux disponibles. Si l’option
Cable/Satellite Box a été sélectionnée, il convient de sélectionner la source
d’entrée correcte pour le décodeur utilisé. La recherche des canaux peut
prendre jusqu’à 30 minutes pour s’eectuer.
7Appuyer su EXIT (Quitter) pour fermer le menu, puis sélectionner la source
d’entrée dans le menu INPUT SOURCE.
Sélection de la source d'entrée vidéo
1Appuyer sur INPUT (Entrée), appuyer sur ou pour mettre en surbrillance
une source, puis appuyer sur ENTER (Entrée). Il est également possible
d’appuyer directement sur l’une des touches de sources vidéo.
Réglage du volume
• Appuyer sur VOL+ ou VOL- pour modier le volume.
• Appuyer sur MUTE (Sourdine) pour couper le son.
Sélection d'un canal
• Pour aller à un canal diérent dans la liste des canaux, appuyer sur CH^ ou CH
^
.
OU
• Saisir le numéro de canal directement à l’aide des touches numériques.
Achage des informations
relatives à un canal
• Appuyer sur INFO pour acher une bannière
d’information. La bannière d'information ache
des informations sur l’émission en cours, comme
le numéro du canal, la source d’entrée vidéo et la
résolution.
• L'information en mode numérique inclut le numéro de canal, le nom de la
chaîne, l’étiquette du canal, le nom de l’émission diusée, la classication
TV, le type de signal, l’information sur l’audio, la résolution, le mode des
sous-titres codés, l’heure actuelle et les heures de début et de n de
l’émission en cours.
• L’information en mode analogique inclut le numéro de canal, l’étiquette du
canal (si prédénie), le type de signal, l’information sur l’audio et la
résolution.
• Appuyer sur GUIDE pour acher le guide numérique des programmes, qui
peut indiquer une liste des émissions disponibles, leur horaire et un résumé,
suivant l’information fournie par le télédiuseur.
Aperçu des menus d’écran
Menu image
Menu AUDIO
Menu de conguration
Menu des canaux
Parcours des menus avec la télécommande
MENU Exit
Time
Closed Caption
Menu Settings
VGA Settings
Input Label
Restore Default
Audio Only
Audio Channel
Parental Controls
Off
SetupPicture
Select
Move
MENU Exit
Sound Mode
Bass
Treble
Balance
Surround
Digital Output
Audio Language
Setup Channel
Custom 57
50
0
AVC
Audio
Off
English
RAW
Off
Select
Move
Garantie limitée d’un an
Aller sur le site www.dynexproducts.com pour toute
information complémentaire.
Pour toute aide supplémentaire
Consulter le Guide de l’utilisateur! Ce guide complet inclut
toutes les informations nécessaires, depuis les étapes de
base aux fonctionnalités avancées.
Nous sommes à votre disposition
www.dynexproducts.com
Pour le service à la clientèle, appeler le :
800-305-2204 (marchés américain et canadien)
01 800-926-3020 (marché mexicain)
Distribué par Best Buy Purchasing, LLC
7601 Penn Avenue South, Richeld, MN 55423-3645 É.-U.
Best Buy Imports, S. de R.L. de C.V. Av. Santa Fe 485, Segundo Piso, Colonia
Cruz Manca, Programa Parcial de Desarrollo Santa Fe, Delegación
Cuajimalpa, Distrito Federal, México 05349
RFC#BBI0802114Q2
© 2010 BBY Solutions, Inc., tous droits réservés.
DYNEX est une marque de commerce de BBY Solutions Inc., déposée dans
certains pays. Tous les autres produits et noms de marques sont des
marques de commerce appartenant à leurs propriétaires respectifs.
FRANÇAIS 10-0318
TV
AV2
S-Video
Component
VGA
INPUT SOURCE
AV1
HDMI1
HDMI2
Permettent de modier
le volume sonore.
Permet de
changer de canal.
CH^
CH
^
