Dynex DX-40L150A11 Parts list manual

HDTV con LCD de 40"
GUÍA DE INSTALACIÓN
RÁPIDA
DX-40L150A11
Control remoto
y 2 pilas AAA
Cable de
video de
componentes
Cable de
alimentación
de CA
Base para televisor y 4 tornillos
Guía de instalación rápida
Cable de HDMI
(no se incluye)
Equipo con HDMI
Vista posterior del televisor
Cable de audio
Izq./Der.
200 mm Tornillos M6
200 mm
Vista posterior del televisor Caja de TV por cable o receptor de satélite
Cable de HDMI
Cable de video o S-Video
Cable de video de componentes
Toma de pared
Cable coaxial de 75 ohmios
Cable
de AV
Vista posterior del televisor
VCR
Cable
de audio
Cable de
S-Video
Vista posterior del televisor
VCR
Cable de audio Sistema de
sonido digital
Vista posterior del televisor
Cable digital óptico
Vista posterior del televisor Amplicador de audio
Cable de audio
Computadora
Vista posterior del televisor
Cable de VGA
Cable de audio
Vista posterior del televisor
Consola de videojuegos
Videocámara
Vista lateral
del televisor
Cable de AV
Cable de audio
Equipo con video de
componentes
Vista posterior del televisor
Cable de
video de
componentes
Entrada de
ANTENA/CABLE
Botones laterales
Instalación de la base
1Remueva la base de la caja y colóquela sobre una mesa o mesa de trabajo.
2Coloque el televisor sobre una supercie nivelada y acolchonada.
3Alinee la base con el televisor, según se muestra.
4Fije la base a la columna con los cuatro tornillos suministrados.
Instalación de un soporte para montaje en pared
1Coloque su televisor con la pantalla hacia abajo sobre una mesa o mesa de
trabajo. Asegúrese de colocar un cojín o paño suave para que no se raye su
televisor.
2Remueva los cuatro tornillos que jan el televisor a la base y remueva la base.
3Remueva los cuatro tornillos que sostienen el soporte de la base al televisor
y remueva el soporte de la base.
4Fije el soporte de montaje en
pared a la parte posterior de
su televisor usando los tornillos
suministrados con el soporte.
Preparación del control remoto
1Presione sobre el seguro de la cubierta del compartimiento de pilas y
remueva la cubierta del control remoto.
2Inserte dos pilas AAA en el compartimiento de pilas. Verique que los
símbolos + y – en las pilas correspondan con los símbolos + y – en el
compartimiento de las pilas.
3Vuelva a colocar la cubierta. Asegúrese de que el seguro encaje en su lugar.
Para programar su control remoto para que funcione con su televisor Dynex,
reérase a la tabla a continuación para encontrar códigos comunes. Si
encuentra problemas al programar su control remoto o necesita otro código
de control remoto, visite www.dynexproducts.com para obtener los últimos
códigos para control remoto.
Conexión de un reproductor de DVD o de DVD Blu-ray,
de una caja decodicadora paraTV por cable, de un
receptor de satélite o de una consola de videojuegos.
Usando un puerto HDMI (óptimo)
Usando el video de componentes (mejor)
Nota: A menudo, los cables tienen el mismo color de las tomas. Conecte amarillo con
amarillo, rojo con rojo y blanco con blanco.
Usando la entrada S-Video (aceptable)
Con el video compuesto (aceptable)
Conexión de una antena
Conexión de un sistema de cine en casa
Usando un cable de audio analógico:
Nota: Los conectores del cable y las tomas normalmente tienen los mismos colores.
Haga coincidir los colores cuando conecte el cable de AV.
Usando un cable de audio digital
Nota: La toma de salida digital (DIGITAL OUTPUT) funciona únicamente con canales
de TV digital.
Conexión a una computadora
Philips
PHDVD5, PH5DSS,
PMDVR8, PDVR8
115
DirectTV
RC23
10463
RCA
RCU807
135
One for All
URC-6690
0464
Sony
RM-VL600
8043
Comcast
M1057
0463
Dish Network
VIP508, VIP622
720
Motorola
DRC800
0463
TIVO
Series 3, HD
0091
Marcas y modelos de controles remotos universales Marcas y modelos de cajas decodicadoras
Códigos de TV para controles remotos universales (para todos los televisores Dynex fabricados después del 1 de enero de 2007)

HDTV CON LCD DE 40" I GUÍA DE INSTALACIÓN RÁPIDA I DX-40L150A11
Power cord
Power outlet
Presione para mostrar el menú principal.
Permite regresar a la pantalla anterior.
Permite cerrar el menú.
Permiten seleccionar menús, ajustar los
elementos seleccionados o mover el cursor en
pantalla hacia la izquierda o derecha.
Permiten seleccionar elementos del menú.
Permite conrmar su selección o acceder a un
submenú.
Presione estos botones
para cambiar el volumen.
Permiten cambiar
el canal.
CH^
CH
^
Tomacorriente Cable de alimentación

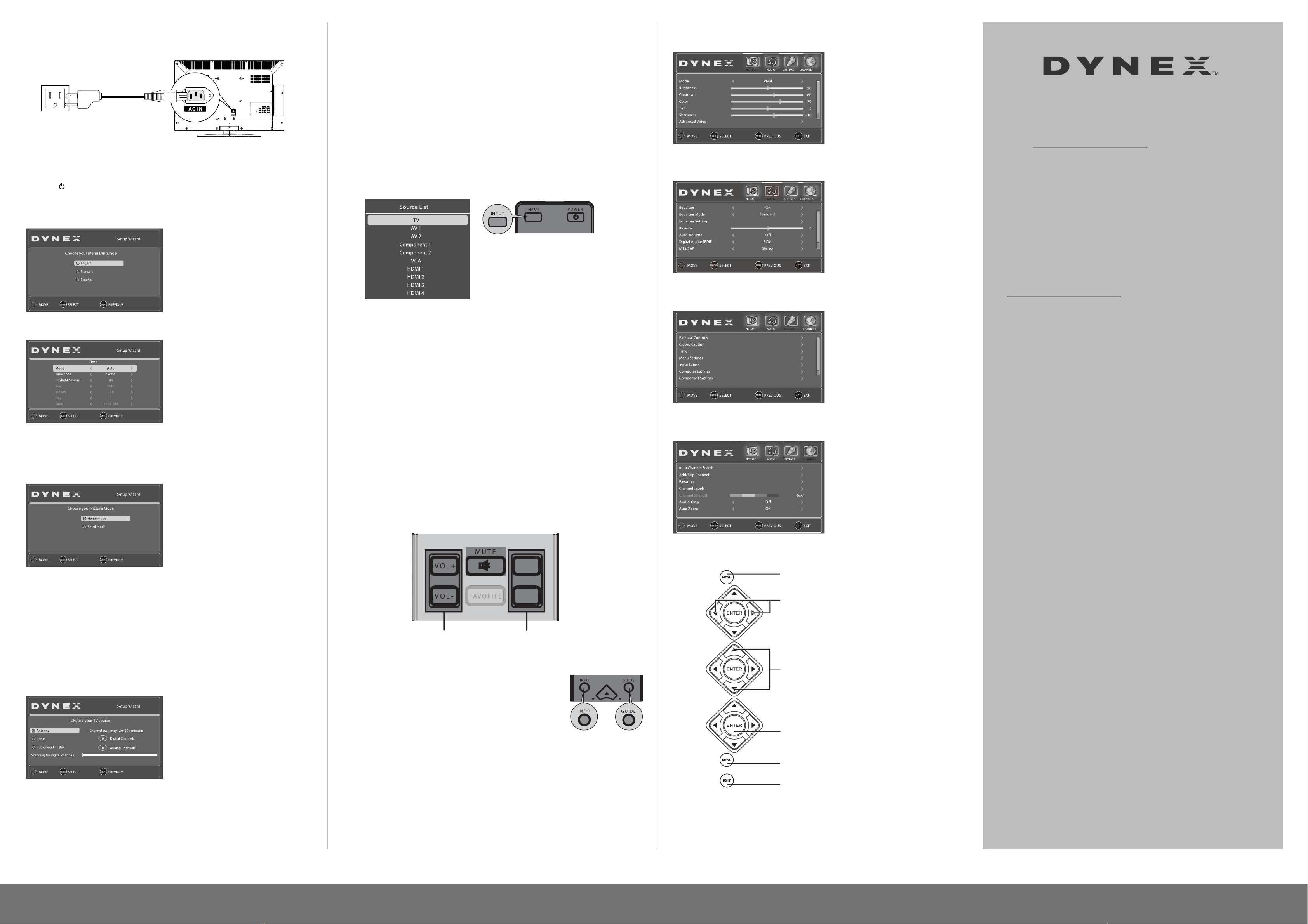

Conexión de la alimentación
Enchufe el cable de alimentación en la toma de entrada de CA (AC IN) en la parte
posterior de su televisor y enchufe el otro extremo en un tomacorriente.
Encendido de su televisor por primera vez
1Asegúrese de insertar las pilas en el control remoto, de conectar sus equipos al
televisor y de conectar la alimentación de CA.
2Presione (Encendido) y espere varios segundos. Se abre el asistente de
conguración inicial [Setup Wizard] (sólo la primera vez que encienda su
televisor) en la pantalla de elección del idioma del menú [Choose your menu
language].
3Presione o para seleccionar el idioma del menú que guste y presione
ENTER (Entrar). Se abre la pantalla Time (Hora) con Mode (Modo) resaltado.
4Presione o para resaltar el modo Auto (la fecha y la hora se ajustan
automáticamente a través de la fuente de la señal de TV, según la zona horario
seleccionada) o Manual (para ajustar la facha y la hora manualmente) y
presione ENTER (Entrar). La pantalla Choose your Picture Mode (Elija su Modo
de imagen) se abre.
5Presione o para resaltar Home Mode (Modo de casa) o Retail Mode
(Modo comercial) y presione ENTER (Entrar). Si selecciona Home Mode
(predenido – tiene los mismos ajustes que el modo de imagen Energy
Savings [Ahorro de energía]), se abrirá la pantalla Choose your TV source (Elija
su fuente de TV).
- O -
Si selecciona Retail Mode (tiene los mismos ajustes que el modo de imagen
Vivid [Vívido]), un mensaje le preguntará “Are you sure you want Retail mode?
(¿Está seguro que quiere el Modo comercial?) Since in this mode Energy saving
is not realized.”(Ya que en este modo no hay economía de energía.) Seleccione
Yes (Sí) para continuar o No para salir.
6Presione o para seleccionar Antenna (Antena), Cable, o Cable/Satellite
Box (Caja de cable/satélite) dependiendo del tipo de conexión que tenga.
• Si use una antena para una señal de TV estándar o de alta denición,
seleccione Antenna (Antena).
• Si su cable está conectado directamente al televisor (sin usar una caja
decodicadora), seleccione Cable.
• Si el servicio de TV por cable está conectado a su televisor por medio de una
caja sintonizadora, seleccione Cable/Satellite Box (Caja de cable/satélite).
7Presione cuando haya realizado su selección. Se abre la pantalla para
buscar canales. Si seleccionó Antenna (Antena) o Cable, su televisor busca
automáticamente los canales disponibles en su área y guarda la información
de los canales en la lista de canales. Este proceso puede durar varios minutos.
Mientras se hace la búsqueda, el televisor muestra un reporte del progreso.
- O -
Si seleccionó Cable/Satellite Box, la búsqueda automática no será necesaria
y la pantalla le pedirá que seleccione la fuente de entrada correcta para su
caja decodicadora. Presione el botón de salir (EXIT) para cerrar el menú.
8Seleccione la fuente de entrada de video correspondiente en el menú de
fuente de entrada (INPUT SOURCE).
Selección de la fuente de entrada de video
1Encienda su televisor y presione el botón INPUT (Entrada) en el control
remoto o el botón de entrada (INPUT) en el televisor. Se abre el menú de
fuente de entrada (INPUT SOURCE).
2Presione o para resaltar la fuente de video y presione ENTER (Entrar).
También puede seleccionar la fuente de entrada usando los siguientes
botones del control remoto:
• TV: presione este botón para cambiar al modo de TV.
• VIDEO: presione este botón una vez para seleccionar AV1 y dos veces
para seleccionar AV2.
• COMP: presione una vez para seleccionar Component 1 (Componentes 1)
y dos veces para seleccionar Component 2 (Componentes 2).
• HDMI: presione repetidamente para alternar entre las entradas HDMI.
• VGA: permite mostrar la pantalla de una computadora conectada al televisor.
Selección de un canal
• Presione CH^ o CH
^
para ir al siguiente canal o al anterior.
• Presione los botones numéricos para ingresar el número de canal que
guste y espere a que el canal cambie, o presione ENTER (Entrar) para
cambiar el canal inmediatamente.
Ajuste del volumen
• Presione VOL+ o VOL- para subir o bajar el volumen.
• Presione MUTE (Silenciar) para desactivar el sonido temporalmente.
Presione MUTE (Silenciar) de nuevo para restaurar el sonido.
Visualización de la información sobre el canal
• Presione INFO para mostrar un titular de información.
El titular de información muestra la información de
programa actual tal cómo el número de canal, la fuente
de entrada de la señal y la resolución.
• Digital signal information (Información de la señal
digital): cuando se está visionando un canal digital,
muestra el número del canal, el nombre de la estación, la etiqueta del
canal (si está establecida), el nombre del programa transmitido, la
clasicación de TV, el tipo de señal, la información de audio, la resolución,
el modo de subtítulos optativos, la hora actual, la hora de comienzo y de
n del programa.
• Analog signal information (Información de la señal analógica): cuando
se está visionando un canal analógico muestra el número del canal, la
etiqueta del canal (si está establecida), el tipo de señal, la información de
audio y la resolución.
• Presione GUIDE (Guía) para mostrar la guía de programación digital, que
podría mostrar una lista de programas disponibles, horarios y resúmenes
de programas, dependiendo de la información suministrada por la
estación televisora.
Garantía limitada de un año
Visite www.dynexproducts.com para más información.
¿Necesita ayuda adicional?
¡Consulte su Guía del usuario! Esta guía completa
incluye desde las informaciones básicas a las
funcionalidades más avanzadas.
Estamos a su disposición
www.dynexproducts.com
Para el servicio al cliente llame:
800-305-2204 (mercados estadounidense y
canadiense)
01 800-926-3020 (mercado de México)
Distribuido por Best Buy Purchasing, LLC
7601 Penn Avenue South, Richeld, MN 55423-3645 E.U.A.
Best Buy Imports, S. de R.L. de C.V. Av. Santa Fe 485, Segundo Piso,
Colonia Cruz Manca, Programa Parcial de Desarrollo Santa Fe,
Delegación Cuajimalpa, Distrito Federal, México 05349
RFC#BBI0802114Q2
© 2010 BBY Solutions, Inc., todos los derechos reservados.
DYNEX es una marca comercial de BBY Solutions Inc., registrada en
algunos países. Todos los otros productos y los nombres de marca son
marcas comerciales de sus respectivos dueños.
ESPAÑOL 10-0018
Introducción a los menús de pantalla
Menú de IMAGEN
Menú de AUDIO
Menú de CONFIGURACIÓN
Menú de CANALES
Navegación de los menús con el control remoto
