Dynex DX-22LD150A11 Installation and operation manual

Arrière du téléviseur
Arrière du téléviseur
Arrière du téléviseur
Câble HDMI
(non fourni)
Périphérique HDMI
A
U
DI
O
I
N
Périphérique vidéo à composantes Câble vidéo à composantes
Périphérique vidéo
Câble S-Vidéo
Télécommande
avec piles (2 de
type AAA)
Câble vidéo à
composantes
Cordon
d’alimentation
c.a.
Socle pour téléviseur et vis M4 x L18 mm
Guide d’installation rapide
Arrière du téléviseur
Arrière du téléviseur
Arrière du téléviseur
PB
PR
PB
PR
PB
PR
PB
PR
PB
PR
PC/DVI
AUDIO IN
PB
PR
PC/DVI
AUDIO IN
PC/DVI
AUDIO IN
PC/DVI
AUDIO IN
PC/DVI
AUDIO IN
PC/DVI
AUDIO IN
Description du panneau avant et latéral
Installation du socle
1Retirer le socle de la boîte et le poser sur une table ou un établi.
2Positionner le téléviseur sur une surface plane et matelassée.
3Aligner les orices des vis sur le socle avec les trous sur le
châssis inférieur du téléviseur.
4Fixer le socle en utilisant les deux vis fournies.
Installation d’un support de montage mural
1Placer délicatement l'écran du téléviseur sur une surface propre et
matelassée an d'éviter les rayures et les dommages.
2Retirer les deux vis de xation du téléviseur au socle, puis retirer celui-ci.
3Utiliser les quatre vis fournies avec le support de montage mural pour xer
celui-ci au dos du téléviseur avec lecteur DVD.
Conguration de la télécommande
1Appuyer sur le cliquet de fermeture du couvercle du compartiment des
piles au dos de la télécommande, puis le soulever pour le retirer.
2Insérer deux piles AAA dans le compartiment. Veiller à ce que les
pôles + et – des piles coïncident avec les signes + et – gurant à l'intérieur
du compartiment.
3Remettre le couvercle en place.
Pour programmer la télécommande universelle existante an de fonctionner
avec ce téléviseur Dynex, se référer au tableau ci-dessous pour les codes les
plus courants. En cas de dicultés pour programmer la télécommande ou
pour rechercher un code de télécommande diérent, aller sur le site
www.dynexproducts.com pour recueillir l’information la plus récente sur les
codes de télécommande.
Connexion d’un lecteur DVD ou Blu-ray, d’un
décodeur deTV câblée, d’un récepteur satellite ou
d’une console de jeux vidéo
Utilisation du port HDMI (optimal)
Connexion d’une antenne
Connecter un câble de 75 ohms (non fourni) à la prise RF au dos du téléviseur
et à la prise de sortie RF (RF OUT) de l’antenne.
Connexion d’un système de cinéma maison.
Avec un câble optique numérique :
Connexion d’un ordinateur
Philips
PHDVD5, PH5DSS,
PMDVR8, PDVR8
115
DirectTV
RC23
10463
RCA
RCU807
135
One for All
URC-6690
0464
Sony
RM-VL600
8043
Comcast
M1057
0463
Dish Network
VIP508, VIP622
720
Motorola
DRC800
0463
TIVO
Series 3, HD
0091
Modèles et marques de télécommandes universelles Modèles et marques de décodeurs
Utilisation du port S-vidéo
(acceptable)
Utilisation du port vidéo à composantes (meilleur)
Câble audio
Câble numérique
Capteur de
télécommande Témoin de marche-arrêt
Câble audio
G/D
Codes des téléviseurs pour la télécommande universelle (pour tous les téléviseurs Dynex fabriqués après le 1er janvier 2007)
Ensemble TV/Lecteur DVD à écran ACL de 19/22 po
GUIDE D’INSTALLATION RAPIDE
DX-19LD150A11/DX-22LD150A11

MENU
MENU
EXIT
Permettent de déplacer le
curseur sur l’écran ou de régler
l’icône sélectionnée.
Permet d’accéder au
menu d’écran.
Permet de revenir au
menu précédent.
Permettent de sélection-
ner les options de menu.
Permet de conrmer la
sélection ou d'accéder à un
sous-menu.
Permet de fermer le menu.
Ensemble TV/Lecteur DVD à écran ACL de 19 po • 22 po I GUIDE D’INSTALLATION RAPIDE I DX-19LD150A11/DX-22LD150A11
Connexion de l’alimentation
Brancher le cordon d'alimentation sur la prise d'entrée c.a. (AC IN) au dos du
téléviseur, puis l'autre extrémité sur une prise secteur.

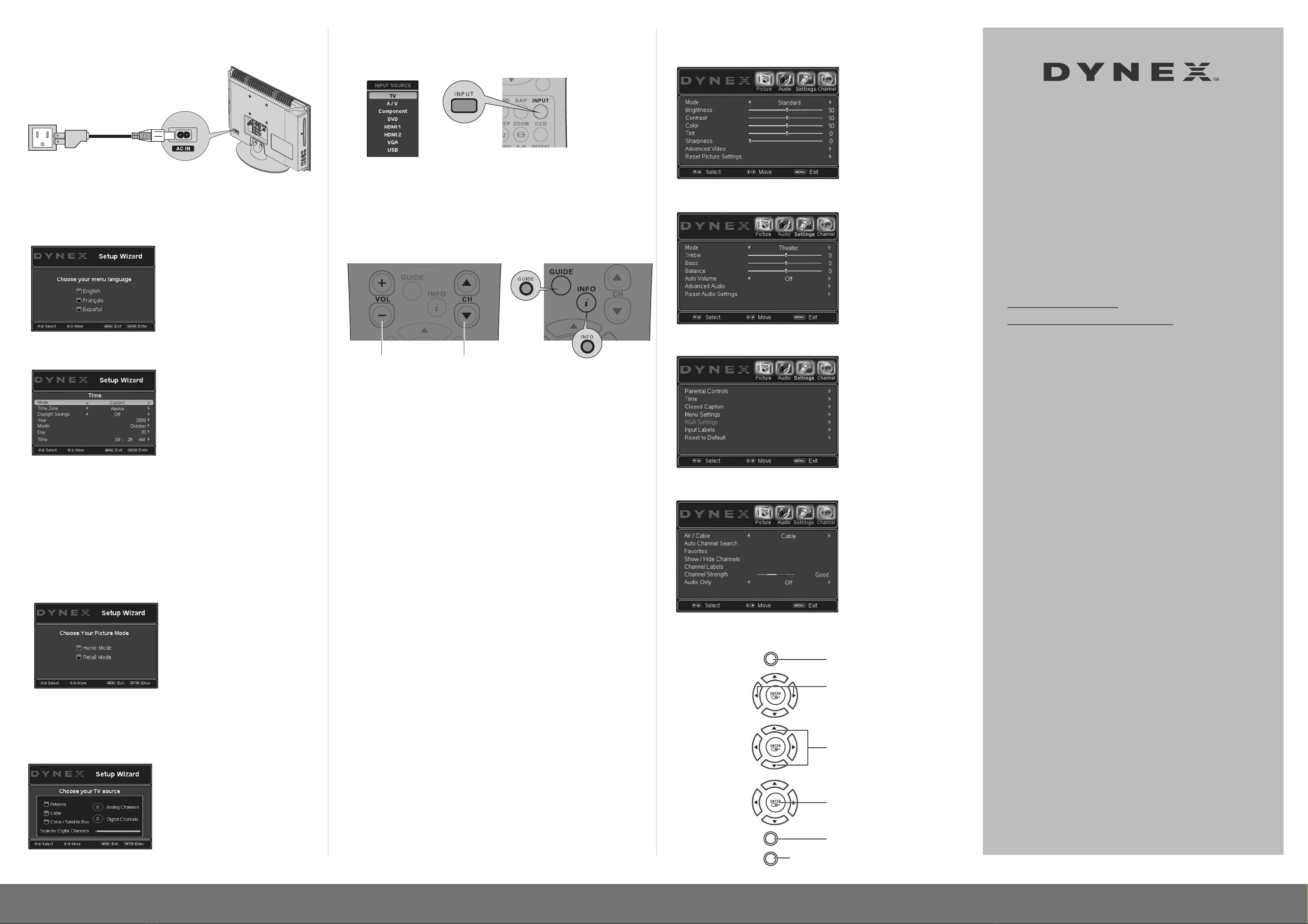

Mise en marche du téléviseur pour la première fois
1 Brancher le téléviseur et le mettre en marche. L'assistant d'installation
(Setup Wizard) initial propose de choisir la langue des menus d'écran.
Appuyer sur
▲ ou ▼ pour sélectionner English (anglais), French (français)
ou Spanish (espagnol), puis appuyer sur ENTER (Entrée) pour conrmer.
2L'écran de l’heure (Time) s’ouvre avec Mode en surbrillance. Quand les
réglages sont terminés, appuyer sur ENTER (Entrée) pour aller à l’écran
suivant.
Mode : sélectionner Custom (Personnalisé) pour régler la date et l'heure
manuellement ou Auto pour un réglage automatique.
DST : si la région de réception observe l’heure d’été
Time Zone : permet de sélectionner le fuseau horaire.
Si l’option Custom (Personnalisé) a été sélectionnée, appuyer sur
▲ ou ▼
pour mettre une option en surbrillance, puis sur
◄ ou ► pour modier
le paramètre.
3L’écran du choix du mode image (Choose your Picture Mode) s’ache.
Appuyer sur
▲ ou ▼ pour mettre en surbrillance le mode à la maison
(Home Mode) [recommandé] ou le mode commercial (Retail Mode).
Si l'option Home Mode a été sélectionnée.
4 L’écran Choose your TV source (Choix de la source TV) s’ache. Appuyer
sur
▲ ou ▼ pour mettre en surbrillance Antenna (Antenne), Cable (TV
câblée) ou Cable/Satellite Box (Décodeur TV câblée/satellite), puis
appuyer sur
► . Si l’option Antenna ou Cable a été sélectionnée, le
téléviseur recherche automatiquement les canaux disponibles. Si
l’option Cable/Satellite Box a été sélectionnée, il convient de sélectionner
la source d’entrée correcte pour le décodeur utilisé.
5 Appuyer su EXIT (Quitter) pour fermer le menu, puis sélectionner la
source d’entrée dans le menu INPUT SOURCE.
Sélection de la source d'entrée vidéo
1Appuyer sur INPUT (Entrée), appuyer sur ▲ ou ▼ pour mettre en
surbrillance une source, puis appuyer sur ENTER (Entrée). Il est également
possible d’appuyer directement sur l’une des touches de sources vidéo.
Réglage du volume
• Appuyer sur VOL+ ou VOL- pour modier le volume.
• Appuyer sur MUTE (Sourdine) pour couper le son.
Sélection d'un canal
• Pour aller à un canal diérent dans la liste des canaux, appuyer sur CH ▲ ou CH ▼ .
OU
• Saisir le numéro de canal directement à l’aide des touches numériques.
Achage des informations relatives à un canal
• Appuyer sur INFO pour acher une bannière d’information. La bannière
d'information ache des informations sur l’émission en cours, comme le
numéro du canal, la source d’entrée vidéo et la résolution.
• L'information en mode numérique inclut le numéro de canal, le nom de la
chaîne, l’étiquette du canal, le nom de l’émission diusée, la classicationTV,
le type de signal, l’information sur l’audio, la résolution, le mode des
sous-titres codés, l’heure actuelle et les heures de début et de n de
l’émission en cours.
• L’information en mode analogique inclut le numéro de canal, l’étiquette du
canal (si prédénie), le type de signal, l’information sur l’audio et la
résolution.
• Appuyer sur GUIDE pour acher le guide numérique des programmes, qui
peut indiquer une liste des émissions disponibles, leur horaire et un résumé,
suivant l’information fournie par le télédiuseur.
Aperçu des menus d’écran
Menu IMAGE
Menu AUDIO
Menu de CONFIGURATION
Menu des CANAUX
Parcours des menus avec la télécommande
Permettent
de modier le
volume
sonore.
Permet de
changer de
canal.
09-0xxx
Garantie limitée d’un an
Aller sur le site www.dynexproducts.com pour toute
information complémentaire.
Pour toute aide supplémentaire
Consulter le Guide de l’utilisateur! Ce guide complet inclut
toutes les informations nécessaires, depuis les étapes de
base aux fonctionnalités avancées.
Nous sommes à votre disposition
www.dynexproducts.com
Pour le service à la clientèle, appeler le :
1-800-305-2204 (marchés américain et canadien)
01 800-926-3020 (marché mexicain)
Distribué par Best Buy Purchasing, LLC
7601 Penn Avenue South, Richeld, MN 55423-3645 É.-U.
Best Buy Imports, S. de R.L. de C.V. Av. Santa Fe 485, Segundo Piso, Colonia
Cruz Manca, Programa Parcial de Desarrollo Santa Fe, Delegación
Cuajimalpa, Distrito Federal, México 05349
RFC#BBI0802114Q2
© 2010 BBY Solutions, Inc.
Tous droits réservés. DYNEX est une marque de commerce de BBY
Solutions, Inc.
Déposée dans certains pays. Tous les autres produits et noms de marques
sont des marques de commerce appartenant à leurs propriétaires
respectifs.
FRANÇAIS 09-1087
