Connexion d’un lecteur DVD ou Blu-ray, d’un
décodeur deTV câblée, d’un récepteur satellite ou
d’une console de jeux vidéo
Utilisation du port HDMI (optimale)
Utilisation de câbles à composantes (meilleure)
Utilisation de câbles composites (bonne)
Connexion à la prise murale de l’antenne ou de la
TV câblée
Connecter un câble coaxial (non fourni) à la prise d’entrée antenne/TV câblée
(ANT/CABLE IN) au dos du téléviseur et à la prise murale de l’antenne ou de la TV
câblée.
Connexion d’un système de cinéma maison
Utilisation de l'audio numérique
Face avant
Téléviseur ACL à DEL de 15 po, 720p
GUIDE D’INSTALLATION
RAPIDE
DX-15E220A12
Télécommande avec
2 piles de type AAA
Câble AV
Capteur de télécommande
Volume - /+
Menu
Canal ▼/▲
Entrée
Socle pour téléviseur et deux vis
Témoin de
marche-arrêt
Antenne/TV câblée
(sans décodeur)
Lecteur Blu-ray/
lecteur DVD/magnétoscope
Décodeur TV câble ou satellite
Récepteur
AV
Console de jeux
ou appareil photo
Ordinateur
Connexion d’un système de cinéma maison avec plusieurs appareils
Il est recommandé de connecter la prise
de sortie HDMI (HDMI OUT) du
récepteur AV à la prise d’entrée HDMI
[HDMI IN] (ARC) du téléviseur.
Dans les situations suivantes, le câble
HDMI acheminera l’audio Dolby Digital
au récepteur AV; il n’est donc pas
nécessaire de connecter un autre câble
audio numérique :
• quand une console de jeux est
branchée sur une des prises d’entrée
HDMI (HDMI IN) du téléviseur;
• lors du visionnement d'une émission
par l’entremise d’une antenne ou de
la TV câblée connectée à une prise
d’entrée d’antenne (ANT IN).
Installation du socle
1Placer délicatement l'écran du téléviseur sur une surface propre et
matelassée an de le protéger des rayures et des dégâts matériels.
2Fixer le socle à l’axe du socle du téléviseur à l’aide des deux vis fournies.
Installation d’un support de montage mural
1 Placer délicatement l'écran du téléviseur
sur une surface propre et matelassée
an de le protéger des rayures et des
dégâts matériels.
2Retirer les quatre vis de xation de
l’axe du support au téléviseur, puis
extraire l’axe.
3Fixer le support de montage mural à
l’aide des trous de montage au dos
du téléviseur. An d’accrocher le
téléviseur correctement, consulter les
instructions fournies avec le support
de montage mural.
Un montage mural de cet appareil ne peut se faire qu'avec un support de
montage mural homologué UL.
Avertissement
USB HDMI 2 HDMI 1 / DVI VGA PC / DVI
AUDIO IN
YPBPRVIDEO L - AUDIO - R
COMPONENT IN
ANT / CABLE
DIGITAL
OUTPUT
AVIN
INPUT MENU CH▼CH▲VOL- VOL+ POWER
USB HDMI 2 HDMI 1 / DVI VGA PC / DVI
AUDIO IN
YPBPRVIDEO L - AUDIO - R
COMPONENT IN
ANT / CABLE
DIGITAL
OUTPUT
AV IN
AUDIO/VIDEO
USB HDMI 2 HDMI 1 / DVI VGA PC / DVI
AUDIO IN
YPBPRVIDEO L - AUDIO - R
COMPONENT IN
ANT / CABLE
DIGITAL
OUTPUT
AV IN
VIDEO
Bouton marche-arrêt
AUDIO/VIDEO
USB HDMI 2 HDMI 1 / DVI VGA PC / DVI
AUDIO IN
YPBPRVIDEO L - AUDIO - R
COMPONENT IN
ANT / CABLE
DIGITAL
OUTPUT
AV IN
VIDEO
INPUT POWER
1 2 3
4 5 6
7 8 9
0
RECALL
GUIDE
EXITMENU
INFO
ENTER
VOL CH
FAVORITE
MUTE
.
VIDEO
COMP
ZOOM
HDMI
MTS/SAP
SLEEP
AUDIO CCD
CH-LIST
VGA
TV
DX-RC01A-12
DIGITAL
AUDIO IN
USB HDMI 2 HDMI 1 / DVI VGA PC / DVI
AUDIO IN
YPBPRVIDEO L - AUDIO - R
COMPONENT IN
ANT / CABLE
DIGITAL
OUTPUT
AVIN
Vidéo composite et
audio analogique
Type de connexion Qualité vidéo Connecteur de câble
HDMI (vidéo/audio) Optimale
Vidéo à composantes
et audio analogique
Meilleure
Bonne
OU
OU
Il est possible d'utiliser une prise HDMI pour connecter un périphérique DVI au téléviseur. Il faut
toutefois utiliser un adaptateur HDMI vers DVI à l'extrémité du câble HDMI connecté à la prise du
périphérique DVI.
Identication des câbles
Ce téléviseur a plusieurs types de connexions disponibles pour y connecter des périphériques. Pour
une qualité vidéo optimale, il faut connecter le périphérique à la meilleure connexion disponible.
OUT
IN
ANTENNA

INPUT POWER
1 2 3
4 5 6
7 8 9
0
RECALL
GUIDE
EXITMENU
INFO
ENTER
VOL
CH
FAVORITE
MUTE
.
VIDEO
COMP
ZOOM
HDMI
MTS/SAP
SLEEP
AUDIO
CCD
CH-LIST
VGA
TV
DX-RC01A-12
09-0xxx
Garantie limitée d’un an
Allez sur le site www.dynexproducts.com pour
toute information complémentaire.
Pour toute aide
supplémentaire
Consultez le Guide de l’utilisateur! Ce guide
complet inclut toutes les informations nécessaires,
depuis les étapes de base aux fonctionnalités
avancées. Allez sur le site
www.dynexproducts.com, cliquez sur Support &
Service (Assistance et service). Saisissez le numéro
de modèle dans le champ Search (Recherche), puis
cliquez sur Enter (Entrée). Cliquez sur
Support/Downloads
(Assistance/téléchargements).
Nous sommes à votre
disposition
www.dynexproducts.com
Pour le service à la clientèle, appelez le :
800-305-2204 (marchés américain et canadien)
Distribué par Best Buy Purchasing, LLC
7601 Penn Avenue South, Richeld, MN 55423-3645 É.-U.
© 2011 BBY Solutions, Inc., tous droits réservés.
DYNEX est une marque de commerce de BBY Solutions Inc.,
déposée dans certains pays. Tous les autres produits et noms de
marques sont des marques de commerce appartenant à leurs
propriétaires respectifs.
FRANÇAIS 11-1202
NOUS SOMMES POUR
L’ÉCOLOGIE!
Le Guide de l’utilisateur n’est pas livré avec
l’appareil mais est disponible en ligne.
Allez sur le site www.dynexproducts.com,
cliquez sur Support & Service (Assistance et
service). Saisissez le numéro de modèle dans le
champ Search (Recherche), puis cliquez sur
Enter (Entrée). Cliquez sur Support/Downloads
(Assistance/téléchargements).
TÉLÉVISEUR ACL À DEL DE 15 PO, 720p I GUIDE D’INSTALLATION RAPIDE I DX15E220A12
Cordon
d’alimentation
Prise secteur
USB HDMI 2 HDMI 1 / DVI VGA PC / DVI
AUDIO IN
YPBPRVIDEO L - AUDIO - R
COMPONENT IN
ANT / CABLE
DIGITAL
OUTPUT
AVIN
Dos du téléviseur

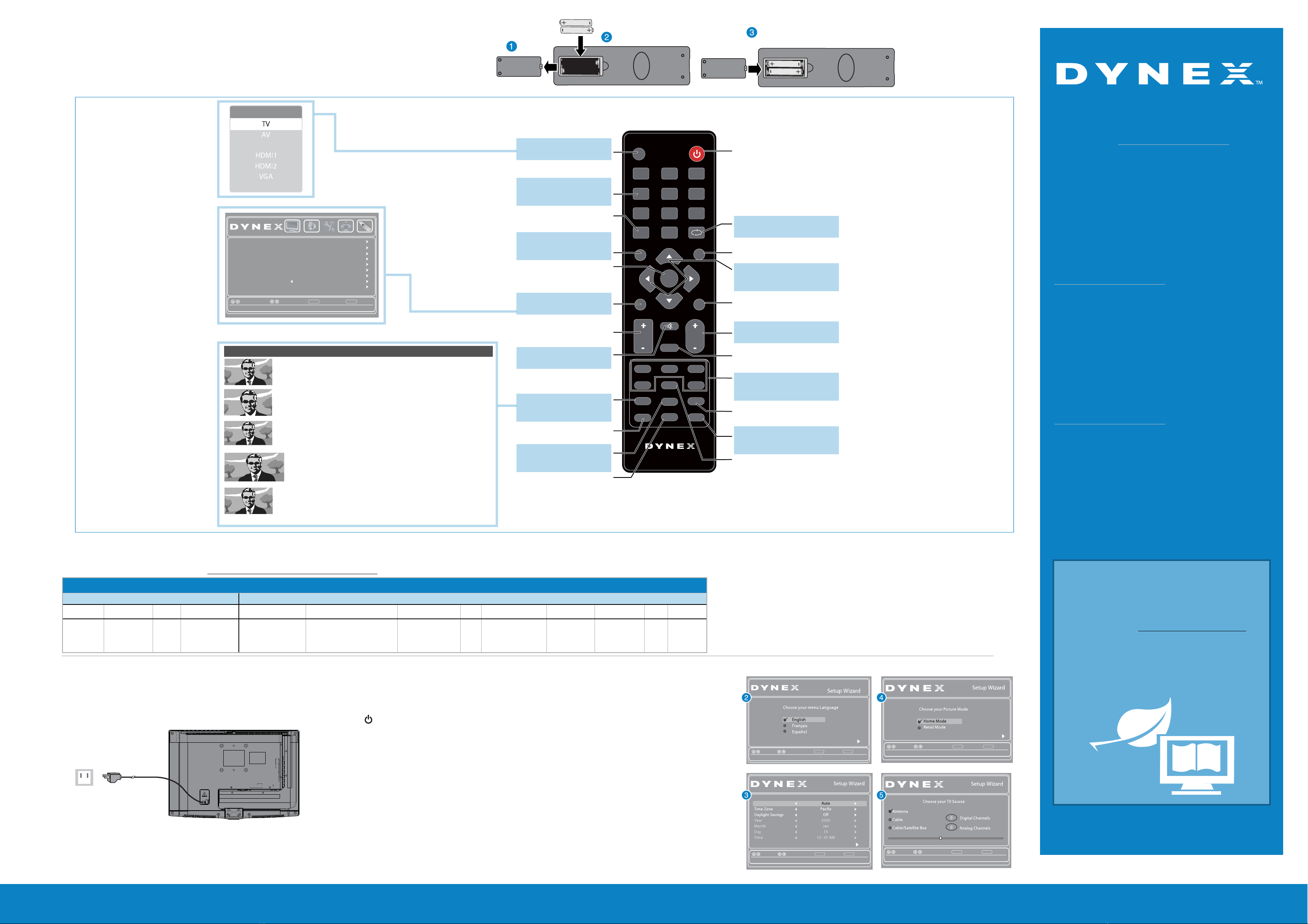

Mise en marche du téléviseur pour la première fois
