e-conolight E-WKL Series User manual

Document: Date
Created By: DCR#
LPN00650X0003A0 _A 3-21-2019
TMT 010375
INSTALLATION INSTRUCTIONS
E-WKL Series
Tripod
www.e-conolight.com | 888.243.9445 | FAX: [phone]
INSTALLATION
NOTE: Requires E-WKLA01A-NM40BLU or E-WKLA05A-NM40BLU
Fixture.
Preparing The Tripod- See Figure 1
1. Loosen the tripod screw and move the support legs away from the
center tube of the tripod.
2. Push down on the leg connector until the support legs are fully
extended. Tighten the tripod screw.
3. Adjust the height of the tripod by loosening the black twist collar
on the center tube and raise the pole section.
4. Firmly tighten the twist collar once the tripod is adjusted to the
desired height.
Attaching The Worklight To The Tripod- See Figure 1
1. Position the center of the xture stand over the center of the
tripod. Insert the quick connect on the base of the stand into the
top of the tripod.
2. Push the lever on the tripod to lock the xture stand in place.
3. To unlock the stand from the tripod, pull the lever back and lift the
xture away.

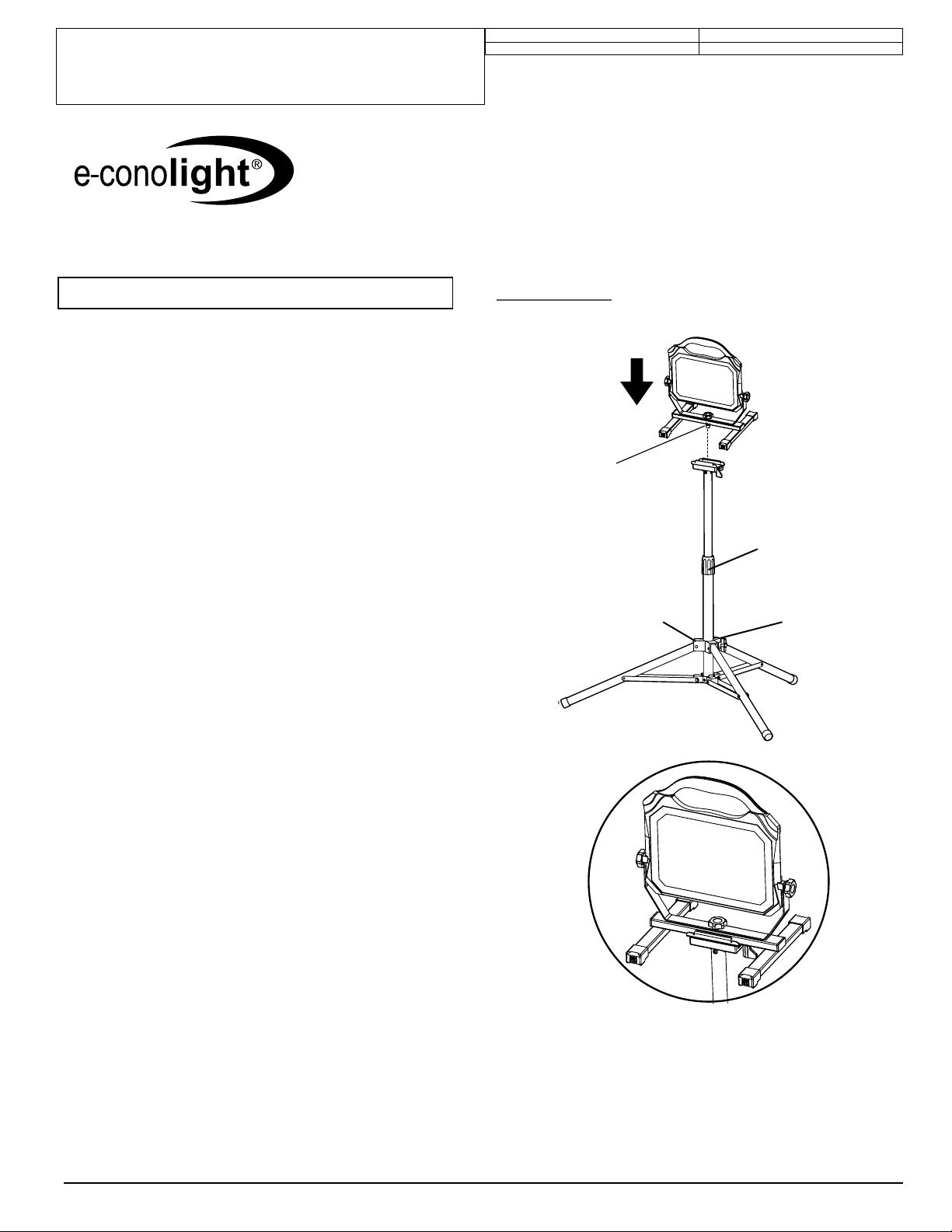

FIGURE 1
Quick Connect
Screw
Twist Collar
Tripod ScrewLeg Connector

Documento: Fecha
Creado por: N.° DCR
LPN00650X0003A0_A 21-03-2019
TMT 010375
INSTRUCCIONES DE INSTALACIÓN
Serie E-WKL
Trípode
www.e-conolight.com | 888-243-9445 | FAX: [phone]
INSTALACIÓN
NOTA: Se requiere la luminaria E-WKLA01A-NM40BLU o
E-WKLA05A-NM40BLU.
Preparación del trípode - Ver Figura 1
1. Afloje el tornillo del trípode y mueva las patas de soporte lejos del
tubo central del trípode.
2. Presione el conector de pata hasta que las patas de soporte
estén totalmente extendidas. Apriete el tornillo del trípode.
3. Ajuste la altura del trípode aflojando el collar de giro de color
negro en el centro del tubo y levante la sección del poste.
4. Apriete fi rmemente el collar de giro una vez que el trípode esté
ajustado a la altura deseada.
Unión de la luz de trabajo al trípode - Ver Figura 1
1. Coloque el centro del soporte de la luminaria sobre el centro
del trípode. Inserte el tornillo de conexión rápida en la base del
soporte en la parte superior del trípode.
2. Empuje la palanca del trípode para bloquear el soporte de la
luminaria en su sitio.
3. Para desbloquear el soporte del trípode, tire de la palanca y
levante la luminaria.
FIGURA 1
Tornillo de
conexión rápida
Collar de giro
Tornillo del
trípode
Conector de la pata

Document : Date
Créé par : DCR#
LPN00650X0003A0_A 3-21-2019
TMT 010375
INSTRUCTIONS D’INSTALLATION
Série E-WKL
Trépied
www.e-conolight.com | 888 243-9445 | TÉLÉC. : 262 504-5409
INSTALLATION
REMARQUE : Nécessite luminaire E-WKLA01A-NM40BLU ou
E-WKLA05A-NM40BLU.
Préparation du trépied - Voir Figure 1
1. Desserrez la vis du trépied et éloignez les pieds de support du
tube central du trépied.
2. Poussez le connecteur de pied vers le bas jusqu'à ce que les
pieds de support soient complètement déployés. Serrez la vis
du trépied.
3. Ajustez la hauteur du trépied en desserrant le collier rotatif noir du
tube central et soulevez la section du poteau.
4. Serrez fermement le collier rotatif une fois que le trépied est réglé
à la hauteur désirée.
Fixation du projecteur de travail au trépied - Voir Figure 1
1. Placez le centre du support du projecteur au-dessus du centre du
trépied. Insérez le raccord rapide sur la base du support dans la
partie haute du trépied.
2. Poussez le levier sur le trépied pour verrouiller le support du
projecteur en place.
3. Pour déverrouiller le support du trépied, tirez le levier vers l'arrière
et soulevez le projecteur.
FIGURE 1
Raccord rapide
Vis
Collier rotatif
Vis du trépiedConnecteur de pied
