Mastervolt BATTERY MATE 1602 User manual

Mastervolt International B.V. P.O.Box 22947, NL-1100 DK Amsterdam, The Netherlands. Tel.: [phone] Email: i[email protected] Web: www.mastervolt.com October 2003
NEDERLANDS
Productbeschrijving en toepassing
De Mastervolt Battery Mate is een elektronische laadstroomverdeler die dient voor het gelijktijdig en
verliesarm laden van meerdere accugroepen van dezelfde nominale spanning. Door toepassing van
de Battery Mate wordt voorkomen dat de accugroepen elkaar kunnen ontladen. De Battery Mate is
uitsluitend geschikt voor installatie tussen de positieve uitgang van de acculader en/of dynamo en de
positieve aansluitingen van de accugroepen. Hierbij dienen de negatieve uitgang van de
acculader/dynamo en de negatieve aansluitingen van de accugroepen direct met elkaar te worden
doorverbonden. De Battery Mate is niet geschikt voor toepassing met een gecombineerde
acculader/omvormer (combi).
Installatie
Overtuig uzelf ervan dat de uitgang van de acculader/dynamo spanningsloos is gedurende de
installatiewerkzaamheden. Verbreek hiertoe alle elektrische verbindingen met de acculader/dynamo en
de accu’s. Zorg er tevens voor dat er geen gebruikers zijn aangesloten op de accugroepen ter
voorkoming van onveilige situaties.
Monteer de Battery Mate zo dicht mogelijk bij zowel de acculader/dynamo als bij de accugroepen,
maar nooit direct boven een accu i.v.m. mogelijke corrosieve accudampen. De Battery Mate kan warm
worden als gevolg van grote stromen. Installeer de Battery Mate daarom op een goed geventileerde
plaats, bij voorkeur op een vlakke metalen ondergrond (nooit op de hoofdmotor), met de koelribben
verticaal geplaatst.
Aansluiten
Zie tekening “connections” voor de juiste wijze van aansluiten. Monteer de negatieve aansluitingen van
de accugroepen en de acculader/dynamo op een gemeenschappelijk massapunt.
De Battery Mate detecteert automatisch de nominale laadspanning (12V of 24V).
In tegenstelling tot conventionele scheidingsdiodes is er bij de Battery Mate nauwelijks sprake van
spanningsverlies. Bij gebruik van de Battery Mate dient de uitgangsspanning van voedingsbron
daarom NIET te worden verhoogd voor diodecompensatie.
LED-indicatie
De groene LED aan de bovenzijde van de Battery Mate licht op wanneer er spanning op de ingang van
de Battery Mate staat.
Veiligheidsvoorschriften en –maatregelen
1. Installeer de Battery Mate volgens bovengenoemde instructies
2. Gebruik de Battery Mate nooit op een locatie met gas- of stofontploffingsgevaar.
3. Aansluitingen en beveiligingen moeten in overeenstemming met de plaatselijk geldende
voorschriften worden uitgevoerd.
4. Gebruik kabels met voldoende draaddoorsnee en houd alle afstanden zo kort mogelijk. Gebruik
deugdelijke kabelschoenen en draai alle aansluitmoeren goed aan.
Garantiebepalingen
Mastervolt garandeert dat de Battery Mate is geproduceerd volgens de wettelijk van toepassing zijnde
normen en bepalingen. Gedurende de productie en voor aflevering zijn alle Battery Mates uitvoerig
getest en gecontroleerd. Wanneer niet volgens de in deze handleiding gegeven voorschriften,
aanwijzingen en bepalingen wordt gehandeld, kunnen beschadigingen ontstaan en/of het apparaat zal
niet aan de specificaties voldoen. Een en ander kan inhouden dat de garantie komt te vervallen.
De garantietermijn is twee jaar.
Aansprakelijkheid
Mastervolt kan niet aansprakelijk worden gesteld voor:
•Schade ontstaan door het gebruik van de Battery Mate
•Eventuele fouten in bijbehorende handleiding en de gevolgen daarvan
•Ander gebruik geldend als niet conform de bestemming van het product

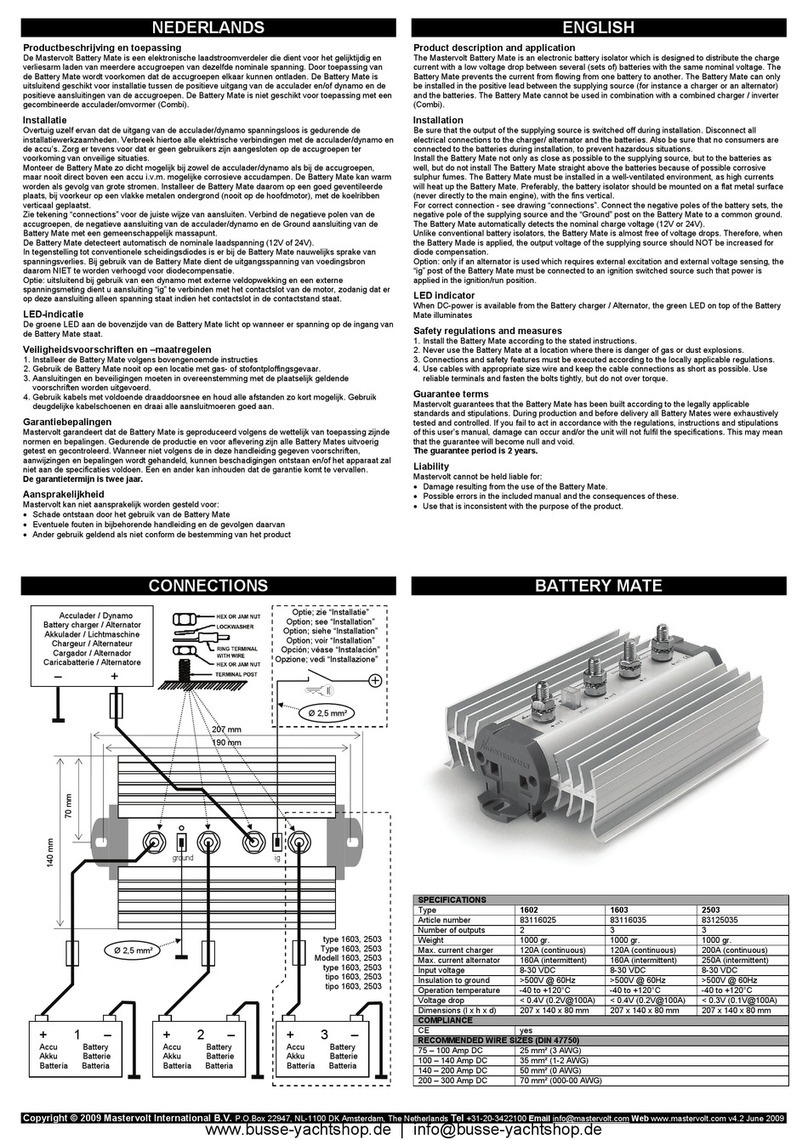

CONNECTIONS
ENGLISH
Product description and application
The Mastervolt Battery Mate is an electronic battery isolator which is designed to distribute the charge
current with a low voltage drop between several (sets of) batteries with the same nominal voltage. The
Battery Mate prevents the current from flowing from one battery to another. The Battery Mate can only
be installed in the positive lead between the supplying source (for instance a charger or an alternator)
and the batteries. Therefore the negative output of the supplying source should be connected directly
to the negative connections of the battery sets. The Battery Mate cannot be used in combination with a
combined charger / inverter (combi).
Installation
Be sure that the output of the supplying source is switched off during installation. Disconnect all
electrical connections to the charger/ alternator and the batteries. Also be sure that no consumers are
connected to the batteries during installation, to prevent hazardous situations.
Install the Battery Mate not only as close as possible to the supplying source, but to the batteries as
well, but do not install The Battery Mate straight above the batteries because of possible corrosive
sulphur fumes. The Battery Mate must be installed in a well-ventilated environment, as high currents
will heat up the Battery Mate. Preferably, the battery isolator should be mounted on a flat metal surface
(never directly to the main engine), with the fins vertical.
Connections
For correct connection - see drawing “connections”. Connect the negative poles of the battery sets and
the supplying source to a common ground.
The Battery Mate automatically detects the nominal charge voltage (12V or 24V).
Unlike conventional battery isolators, the Battery Mate is almost free of voltage drops. Therefore, when
the Battery Made is applied, the output voltage of the supplying source should NOT be increased for
diode compensation.
LED indicator
When DC-power is available from the Battery charger / Alternator, the green LED on top of the Battery
Mate illuminates
Safety regulations and measures
1. Install the Battery Mate according to the stated instructions.
2. Never use the Battery Mate at a location where there is danger of gas or dust explosions.
3. Connections and safety features must be executed according to the locally applicable regulations.
4. Use cables with appropriate size wire and keep the cable connections as short as possible. Use
reliable terminals and fasten the bolts tightly, but do not over torque.
Guarantee terms
Mastervolt guarantees that the Battery Mate has been built according to the legally applicable
standards and stipulations. During production and before delivery all Battery Mates were exhaustively
tested and controlled. If you fail to act in accordance with the regulations, instructions and stipulations
of this user’s manual, damage can occur and/or the unit will not fulfil the specifications. This may mean
that the guarantee will become null and void.
The guarantee period is 2 years.
Liability
Mastervolt cannot be held liable for:
•Damage resulting from the use of the Battery Mate.
•Possible errors in the included manual and the consequences of these.
•Use that is inconsistent with the purpose of the product.
BATTERY MATE
SPECIFICATIONS
Type 1602 1603
Article number 83 11 6020 83 11 6030
Number of outputs 2 3
Weight 1000 gr. 1000 gr.
Max. current charger 120A (continuous) 120A (continuous)
Max. current alternator 160A (intermittent) 160A (intermittent)
Input voltage 8-30 VDC 8-30 VDC
Insulation to ground >500V @ 60Hz >500V @ 60Hz
Operation temperature -40 to +120°C -40 to +120°C
Voltage drop < 0.4V (0.1V @ 20A) < 0.4V (0.1V @ 20A)
Dimensions (l x h x d) 207 x 140 x 80 mm 207 x 140 x 80 mm
COMPLIANCE
CE yes
RECOMMENDED WIRE SIZES (DIN 47750)
75 – 100 Amp DC 25 mm² (AWG 3)
100 – 140 Amp DC 35 mm² (AWG 1-2)
140 – 200 Amp DC 50 mm² (AWG 0)
+ 1 –
Accu Battery
Akku Batterie
Battería Batteria
Acculader / Dynamo
Battery charger / Alternator
Akkulader / Lichtmaschine
Chargeur / Alternateur
Cargador / Alternador
Caricabatterie / Alternatore
+
–
Ø 2,5 mm²
207 mm
190 mm
140 mm
70 mm
+ 2 –
Accu Battery
Akku Batterie
Battería Batteria
+ 3 –
Accu Battery
Akku Batterie
Battería Batteria
alleen type 1603
Type 1603 only
nur Model 1603
type 1603 seul
solo tipo 1603
sólo tipo 1603

Mastervolt International B.V. P.O.Box 22947, NL-1100 DK Amsterdam, The Netherlands. Tel.: [phone] Email: i[email protected] Web: www.mastervolt.com October 2003
DEUTSCH
Produktbeschreibung und Anwendung
Der Battery Mate ist ein elektronischer Ladeverteiler zur gleichzeitigen und verlustarmen Verteilung
des Ladestroms zwischen mehreren Batteriesätzen der gleichen nominalen Spannung. Der Einsatz
des Battery Mate sorgt dafür, dass sich die Batteriesätze nicht gegenseitig entladen. Der Battery Mate
ist ausschließlich geeignet für eine Montage zwischen dem Plus-Ausgang eines Stromerregers
(Ladegerät oder Lichtmaschine) und dem Plus-Anschluss der Batteriesätze. Der Minusausgang des
Stromerregers und die Minus-Anschlüsse der Batteriesätze müssen direkt mit einander verbunden
werden. Der Battery Mate darf nicht in einer Anlage mit kombiniertem Lader/Wandler benutzt werden.
Installation
Stellen Sie sicher, dass der Stromerreger während der Installation spannungsfrei ist. Trennen Sie alle
elektrischen Verbindungen von dem Ladegerät / der Lichtmaschine und den Batterien. Es ist ebenfalls
wichtig dass, keine Verbraucher an den Batteriesätzen angeschlossen sind.
Montieren Sie den Battery Mate möglichst nah an den Stromerreger und ebenfalls möglichst nah an
die Batteriesätze, aber niemals direkt oberhalb der Batterien, wegen möglicher korrosiver
Batteriedämpfe. Der Battery Mate kann durch die hohen Ströme sehr warm werden. Installieren Sie
deswegen den Battery Mate in einem gut belüfteten Raum, vorzugsweise auf einem flachen Metall-
Untergrund (aber nie direkt auf dem Motor) und mit senkrecht angeordneten Kühlrippen.
Anschluss
Für die richtige Anschlussweise siehe Zeichnung „Connections“. Verbinden Sie die Minus-Anschlüsse
der Batteriesätze und den Stromerreger mit einem gemeinsamen Massepunkt
Die Battery Mate entdeckt die nominale Ladespannung (12 oder 24V) automatisch.
In Gegensatz zu den konventionellen Trenndioden kommt es bei dem Battery Mate kaum zu
Spannungsverlusten. Deswegen brauchen Sie die Ausgangsspannung des Stromerregers NICHT zur
Diodenkompensation erhöhen.
LED Anzeige
Wenn Spannung von dem Akkulader / der Lichtmaschine zur Verfügung steht, leuchtet die grüne LED
an der Oberseite des Battery Mate auf.
Sicherheitsvorschriften und -maßnahmen
1. Installieren Sie den Battery Mate gemäß den genannten Anweisungen.
2. Benutzen Sie den Battery Mate nie in einer Umgebung, in der die Gefahr einer Gas- oder
Staubexplosion besteht.
3. Anschlüsse und Sicherheitsvorkehrungen müssen den lokalen Vorschriften entsprechend
ausgeführt werden.
4. Benutzen Sie Kabel mit geeignetem Querschnitt und halten Sie die Länge möglich kurz. Benutzen
Sie zuverlässige Kabelverbinder und drehen Sie alle Verbindungen fest.
Garantiebestimmungen
Mastervolt garantiert, dass der Battery Mate unter Einhaltung der gesetzlichen Normen und
Bestimmungen gebaut wurde. Bei der Herstellung und vor der Lieferung werden alle Battery Mates
weitgehend getestet und kontrolliert. Wenn die in dieser Gebrauchsanleitung beschriebenen
Vorschriften, Anweisungen und Bestimmungen nicht beachtet werden, können Schäden entstehen
und/oder kann das Gerät nicht den Spezifikationen entsprechen. Das bedeutet, dass keine Garantie
mehr geleistet werden kann.
Die Garantiezeit beträgt 2 Jahre
Haftung
Mastervolt haftet nicht für:
1. Durch die Benutzung des Battery Mate entstandene Schäden.
2. Mögliche Fehler in der mitgelieferten Anleitung und die daraus entstehenden Folgen.
3. Einen anderen Gebrauch, d.h. einen Gebrauch, der nicht mit der Bestimmung des Produkts
übereinstimmt.
ITALIANO
Descrizione del prodotto e aree di applicazione
Il Battery Mate Mastervolt è un partitore di carica elettronico progettato per distribuire, con una bassa
caduta di tensione, la corrente di carica tra varie batterie (o banchi) con la stessa tensione nominale. Il
Battery Mate non permette il passaggio di corrente tra una batteria e l’altra. Il Battery Mate Mastervolt
può essere collegato solo tra il positivo della fonte di carica (p.e. caricabatterie o alternatore) e la
batteria. Il negativo dovrà essere collegato tra la fonte di carica e la batteria direttamente. Il Battery
Mate non può essere utilizzato con caricabatteria / inverter combinati (Combi).
Installazione
Verificare che durante l’installazione l’uscita della fonte di energia sia spenta. Scollegare tutti I
collegamenti elettrici al caricabatteria / alternatore e batterie. Inoltre verificare che gli utilizzatori
collegati alla batteria siano spenti, per prevenire pericoli.
Installare il Battery Mate il più possibile equidistante dalla fonte di carica e dalle batterie, ma non
installare il Battery Mate sopra le batterie a causa di possibili vapori solforosi corrosivi. Il Battery Mate
deve essere montato in luogo ben ventilato in quanto soggetto a riscaldamento dovuto al passaggio di
alta intensità di corrente. Se possibile il Battery Mate deve essere installato su una superficie metallica
piatta (mai direttamente sul motore principale), con le alette orientate verticalmente.
Collegamenti
Per collegamento corretto - vedi grafico “connections”. Collegare i negativi della fonte di carica e delle
batterie a una barra comune.
Al contrario dei normali partitori di carica, il Battery Mate è quasi privo di caduta di tensione. Perciò
quando si installa un Battery Mate, l’uscita della fonte di ricarica NON deve essere incrementata a
causa del diodo.
Indicatori a LED
Quando è presente una tensione DC dal Caricabatterie / Alternatore, si illumina il LED verde sulla
parte superiore del Battery Mate.
Prescrizioni e misure di sicurezza
1. Effettuare la messa in opera del Battery Mate in osservanza alle istruzioni fornite.
2. Non utilizzare mai il Battery Mate in presenza di gas o in aree a rischio di esplosione causata da
polvere.
3. Le connessioni ed i dispositivi di protezione devono essere realizzati in conformità alle norme
localmente vigenti.
4. Utilizzare cavi di adeguata sezione e di lunghezza minore possibile. Usare capicorda affidabili e
stringere i dadi senza superare i limiti di tenuta.
Garanzia
Mastervolt garantisce che i Battery Mates di sua produzione sono stati costruiti secondo le norme e
disposizioni applicabili. Durante la produzione e prima della consegna, tutti i Battery Mates sono
sottoposti a severi test e collaudi. Il non attenersi alle prescrizioni, istruzioni e disposizioni riportate
nella presente guida, può causare danneggiamenti e/o la mancata rispondenza degli apparecchi alle
specifiche, circostanze che possono causare il decadere del diritto alla garanzia.
La garanzia ha una validità di 2 anni
Responsabilità
Mastervolt declina ogni responsabilità per:
1. Danni derivanti dall'utilizzo dei partitori di Battery Mate.
2. Eventuali errori o omissioni nelle istruzioni per l'uso e le conseguenze che ne derivano
3. Un utilizzo del prodotto non conforme allo scopo previsto.
FRANÇAIS
Description et application
Le Battery Mate est un répartiteur électronique de batterie conçu pour distribuer le courant de charge
avec une faible chute de tension entre différentes batteries ou parcs de batteries avec la même
tension nominale. Le Battery Mate empêche le courant de circuler d’une batterie à une autre. Le
Battery Mate peut être installé seulement entre le pôle positif de la source de courant (par exemple un
chargeur ou un alternateur) et les batteries. Le pôle négatif de la source de courant doit être connecté
au pôle négatif des batteries. Le Battery Mate ne peut pas être utilisé avec un combiné
chargeur/convertisseur.
Installation
S’assurer que la sortie de la source de courant est arrêtée pendant l’installation. Débrancher toutes les
connexions électriques au chargeur / alternateur et aux batteries. Vérifier qu’aucun appareil n’est
connecté aux batteries, afin d’éviter toute situation dangereuse.
Installer le Battery Mate très près de la source de courant et également très près des batteries, mais
jamais au-dessus des batteries, à cause de possible dégazements corrosifs de soufre. Il doit être
installé dans un endroit bien ventilé, en effet les courants élevés augmentent la température du Battery
Mate. Si possible, il doit être installé sur une surface en métal plate (jamais directement sur le moteur),
les lamelles verticales.
Connexions
Pour une connexion correcte, se reporter au schéma « connections ». Connecter les pôles négatifs de
la batterie et de la source de courant à la masse.
Le Battery Mate détecte automatiquement la tension nominale de charge (12V ou 24V).
Contrairement aux répartiteurs de charge à diodes traditionnels, le Battery Mate ne provoque qu’une
très faible chute de tension. Par conséquent, la tension de sortie de la source de charge NE doit PAS
être augmentée.
Voyant d’indication
Lorsque la tension du chargeur / alternateur est disponible, le voyant vert s’allume.
Consignes et mesures de sécurité
1. Installer le Battery Mate conformément aux instructions.
2. Ne jamais utiliser le Battery Mate à un endroit comportant un risque d’explosion de gaz ou de
poussière.
3. Les raccordements et sécurisations doivent être effectués conformément à la réglementation locale.
4. Utiliser des câbles de section appropriée aussi courts que possibles. Utiliser des cosses et serrer
bien les écrous, mais ne pas les forcer.
Conditions de garantie
Mastervolt certifie que le Battery Mate est fabriqué conformément aux normes et dispositions légales
en vigueur. Tous les Battery Mates sont minutieusement testés et contrôlés pendant leur production et
avant leur livraison. L’utilisation non conforme aux consignes, instructions et dispositions fournies dans
ce manuel d’utilisation peut entraîner des dommages et/ou l’appareil ne répondra pas aux
spécifications. Ce qui peut donner lieu à l’annulation de la garantie.
Le délai de garantie est de 2 ans
Responsabilité
Mastervolt décline toute responsabilité dans les cas suivants :
1. Dommage survenu suite à l’emploi du Battery Mate.
2. Eventuelles erreurs dans le manuel correspondant et leurs conséquences
3. Autre utilisation considérée comme non conforme à la destination du produit.
ESPAÑOL
Descripción del producto y aplicaciones
El Battery Mate de Mastervolt es un separador de carga electrónico diseñado para distribuir la
corriente de carga con una caída de tensión baja entre varias (juegos de) baterías con el mismo
voltaje nominal. El Battery Mate previene que la corriente pase de una batería a otra. El Battery Mate
tan sólo pueden ser instalados por positivo entre la fuente de alimentación (por ejemplo un cargador o
un alternador) y las baterías. Por lo tanto la salida negativa de la fuente de alimentación debería estar
directamente conectada al terminal negativo del grupo de batería. El Battery Mate no puede ser usado
con un Combi (combinación inversor/cargador).
Instalación
Para prevenir situaciones de peligro, asegúrese que la salida de la fuente de alimentación esté
desconectada y de que ningún consumo permanezca conectado a las baterías, durante la instalación.
El Battery Mate debe instalarse lo más cerca posible de la fuente de alimentación y también de las
propias baterías, pero no encima de éstas debido a la posible presencia de humos sulfurosos
corrosivos. El Battery Mate debe instalarse en un lugar bien ventilado, ya que se calentará debido a la
presencia de corrientes elevadas. Es preferible, que se monte sobre una superficie plana de metal (no
debe colocarse nunca directamente sobre el motor principal) con las aletas verticales.
Conectar
Para una conexión correcta - véase figura “connections”. Conecte los polos negativos del grupo de
baterías y la fuente de alimentación a un tierra común.
En la parte frontal del separador de carga se muestran los bornes A, 1, 2, 3, R (ver dibujo).
A diferencia de los separadores de carga convencionales, el igualador de batería está prácticamente
libre de caídas de tensión. Por lo tanto, cuando se aplica el igualador de batería, el voltaje de salida de
la fuente de alimentación NO deberá aumentarse para compensación de diodo..
Indicador LED
Cuando el cargador / alternador de batería suministra alimentación eléctrica de CC, se ilumina el LED
de color verde de la parte superior del igualador de batería.
Prescripciones y medidas de seguridad
1. Instale el Battery Mate según las instrucciones indicadas.
2. No utilice nunca el Battery Mate en un recinto con peligro de presencia de gas o explosiones de
polvo.
3. Las conexiones y medidas de seguridad siempre se deben llevar a cabo de acuerdo con las
normativas vigentes en cada país.
4. Use cables de tamaño apropiado y mantenga las conexiones de cable tan cortas como sea posible.
Use terminales de calidad y apriete los tornillos fuertemente, pero no les dé más vueltas de las
necesarias.
Garantía
Mastervolt garantiza que el Battery Mate están construidos respetando las normas y disposiciones
legales vigentes. Todas las unidades fueron sometidas a exhaustivos controles y pruebas durante el
proceso de fabricación y antes de la entrega. Si al utilizar el separador no se observan las
prescripciones, indicaciones y disposiciones recogidas en este manual de instrucciones, pueden
producirse daños en el mismo y/o el aparato no cumplirá las especificaciones indicadas. Tanto lo uno
como lo otro pueden implicar la anulación de la garantía.
La garantía tiene un periodo de validez de 2 años.
Responsabilidad
En ningún caso Mastervolt asumirá responsabilidad alguna derivada de:
•Daños producidos por el mal uso del separador de carga.
•Eventuales errores en el manual de instrucciones y sus posibles consecuencias.
•Cualquier uso del producto distinto de aquellos para los que está destinado.
