Easy Top DELANEY BOOKCASE User manual

1 of 12
USER MANUAL
STOCK NO.: 384-16A-11-12B
DELANEY BOOKCASE
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
PLEASE READ AND KEEP THIS MANUAL FOR FUTURE REFERENCE.
PLEASE DO NOT RETURN ANY PRODUCT TO STORE. ANY MISSING PARTS, HARDWARE OR ASSEMBLY PROBLEMS.
PLEASE CONTACT WITH OUR TOLL FREE CUSTOMER SERVICE CENTER AT TEL [phone]) OR E-MAIL ([email protected])
CAUTION:
* Adult assembly only.
* Do not use power tools on assembly.
* Assemble on a soft and clean surface to prevent damage to the product finishing.
* Recommended number of people needed to assemble: 2 adults
* Estimated assembly time: Approx. 15-20 minutes
* Before using the furniture, please check all nuts/bolts and screws are tighten properly.
* Failure to tighten all nuts/bolts and screws can cause the furniture unsafety to use and may cause personal injuries.
* Ensure that all parts and components are located properly before assembly.
* Toll free customer service number: 1-866-949-3838
* Service time: Monday~Friday, 9:00am~5:00pm (Central Standard Time)
* 1 Year Limited Liability Warranty.
* E-mail: [email protected]
LOT#: DATE:

2 of 12

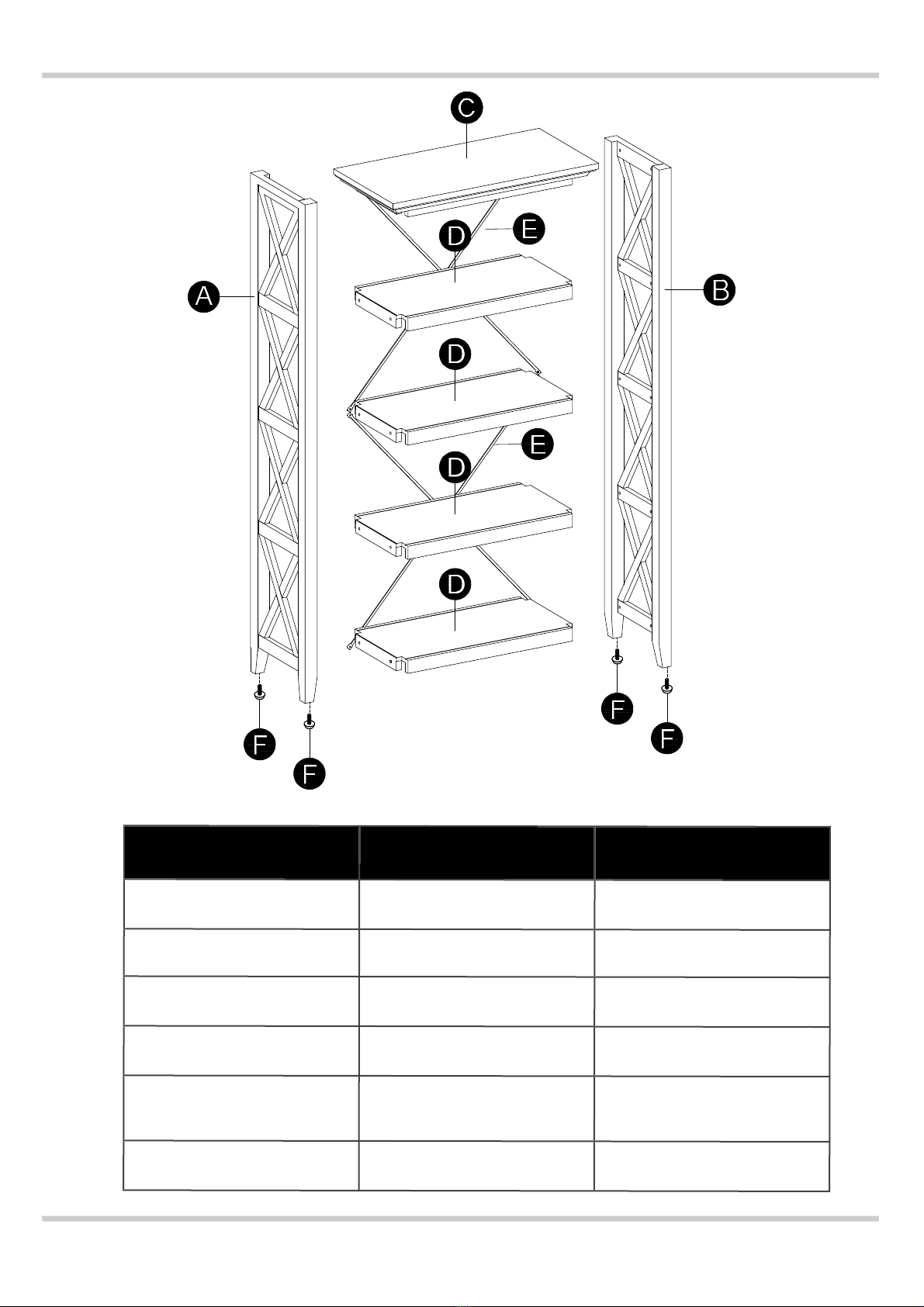

PACKAGE CONTENTS
PART
DESCRIPTION
QUANTITY
A
Left Side Frame
1
B
Right Side Frame
1
C
Top Panel
1
D
Fixed Shelf
4
E
Metal Cross Bar
4
F
Adjust Leveler
4

3 of 12
Hex Bolt
20
Spring Washer
20
Flat Washer
20
Hex Wrench
1
Wood Screw
10
Touch Up Pen
2
Tipping Restraint
Hardware
Kit(Inside plastic
bag)
2
1
2
3
4
5

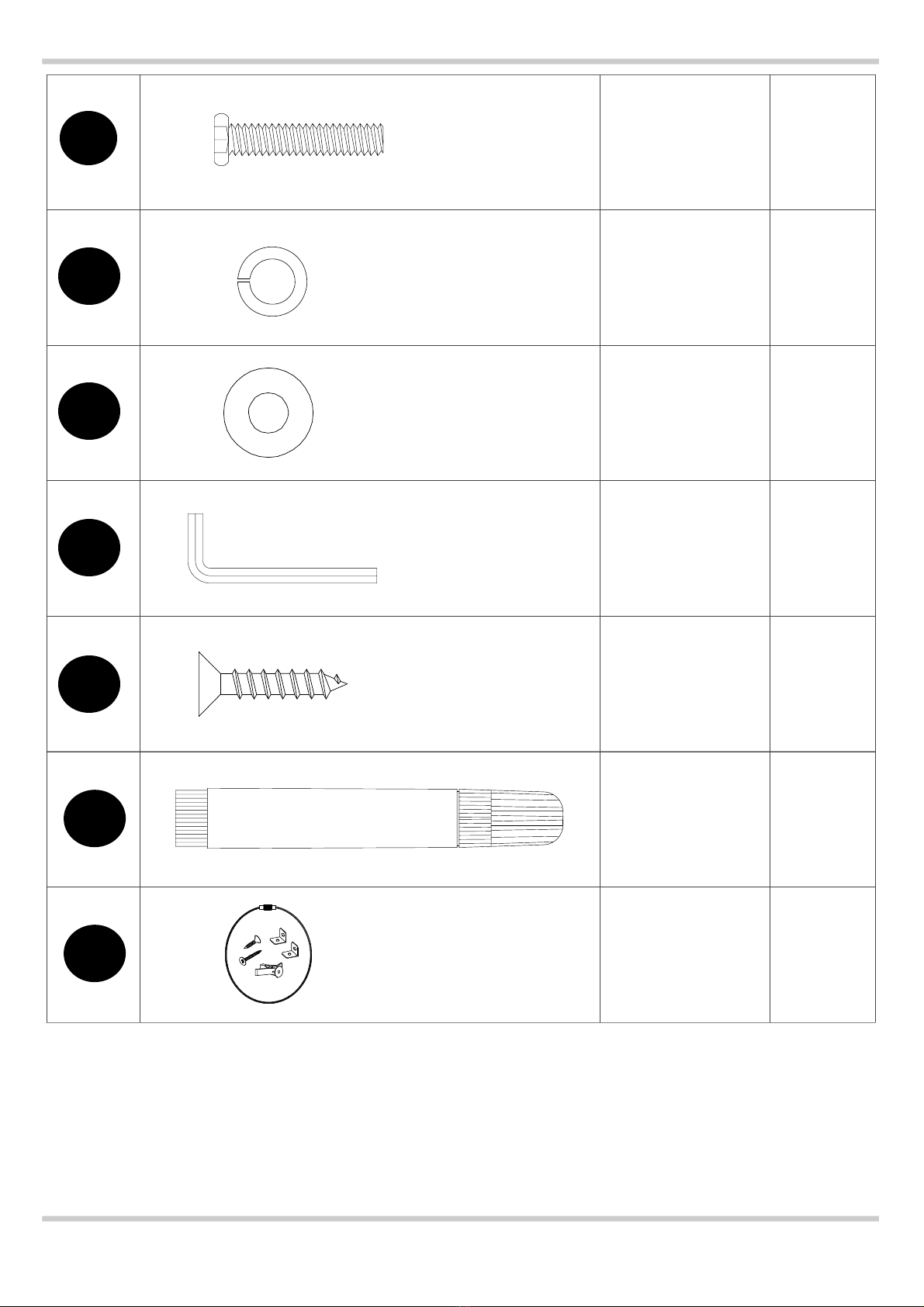

HARDWARE CONTENTS
6
7

4 of 12
ASSEMBLY INSTRUCTION
STEP 1
Caution:
*Need at least 2 adults to complete this step.
*Please put all parts on a soft and clean surface to prevent any damage or scratch product finish before this step.

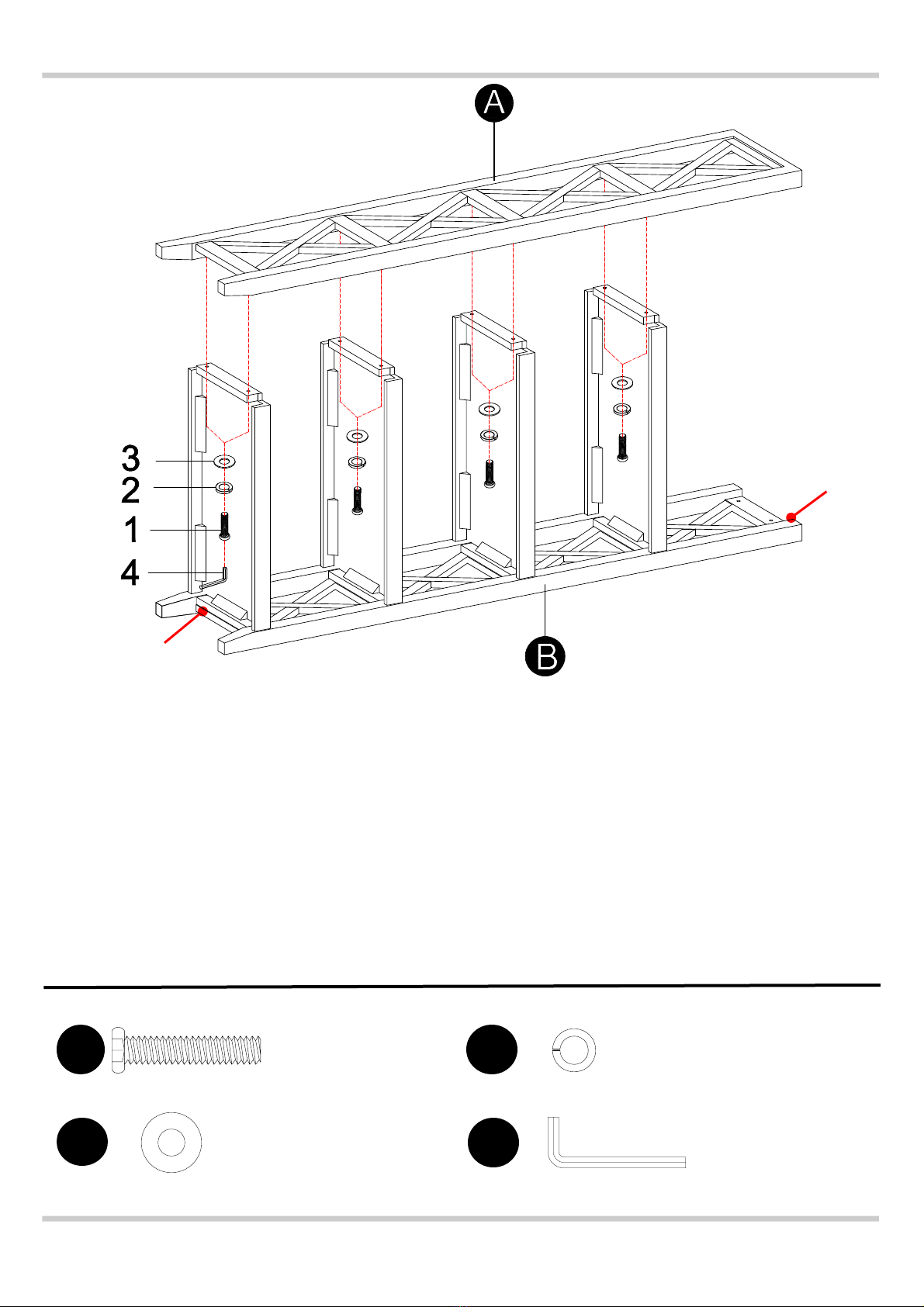

Place Fixed Shelves (D) on Right Side Frame (B) with Hex Bolts (1), Spring Washers (2) and Flat Washers (3) by Hex
Wrench (4).
Please do not tighten any hex bolts at this step,as you might need to adjust the bookcase later.
Hardware and Tool Used
Down
Up
12Spring Washer x8
Hex Bolt x8
34
Flat Washer x8 Hex Wrench x1

5 of 12
ASSEMBLY INSTRUCTION
STEP 2
Caution:
*Need at least 2 adults to complete this step.
*Please put all parts on a soft and clean surface to prevent any damage or scratch product finish before this step.
Place Left Side Frame (A) on Fixed Shelves (D) with Hex Bolts (1), Spring Washers (2) and Flat Washers (3) by Hex
Wrench (4).
Do not tighten any hex bolts at this step, as you might need to adjust the bookcase later.
Hardware and Tool Used
Down
Up
1 2 Spring Washer x8
Hex Bolt x8
3 4
Flat Washer x8 Hex Wrench x1

6 of 12
ASSEMBLY INSTRUCTION
STEP 3

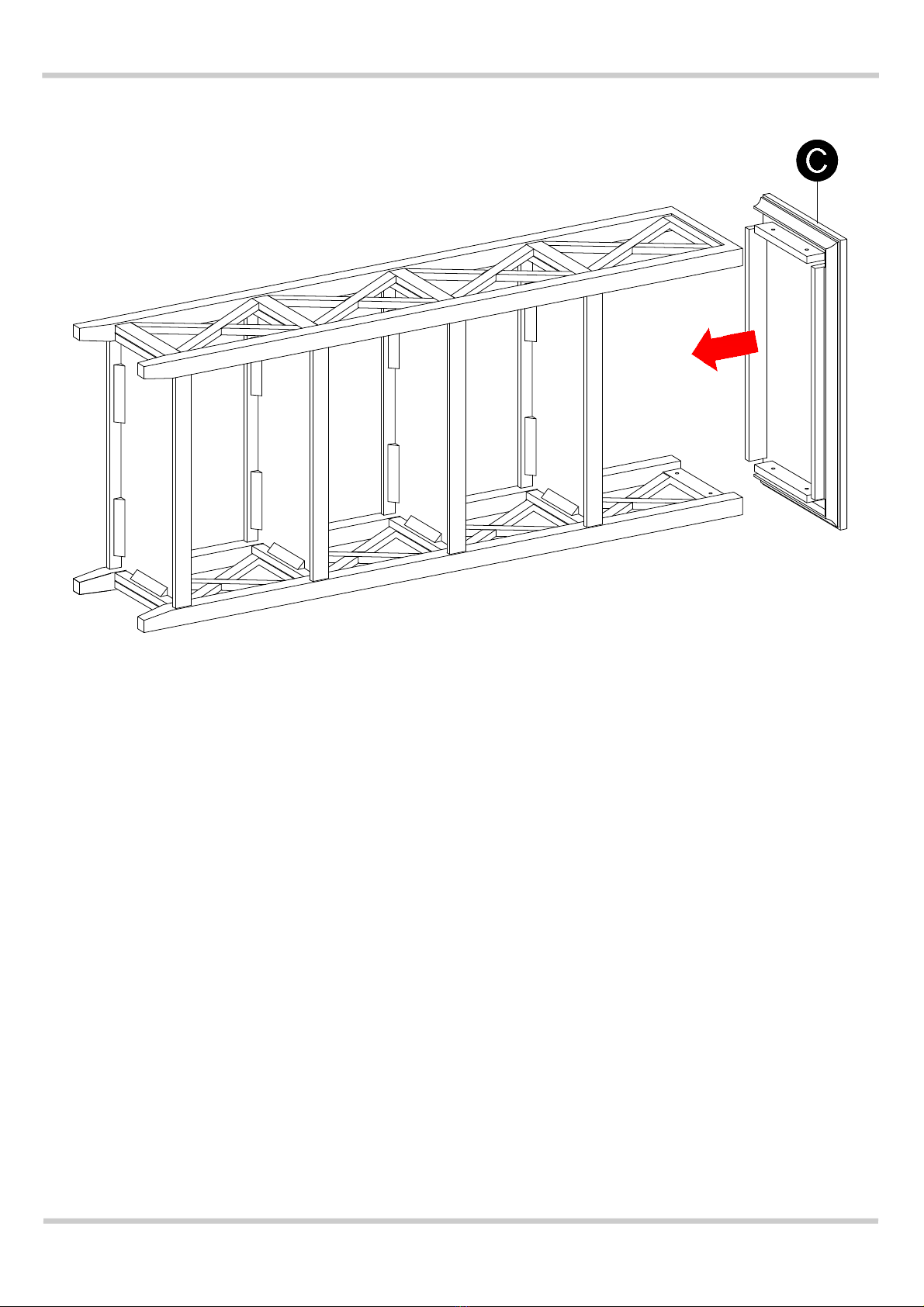

Assemble Top Panel (C) to pre-assembled PART from step 2.
Caution:
*Need at least 2 adults to complete this step.
*Please put all parts on a soft and clean surface to prevent any damage or scratch product finish before this step.

7 of 12
ASSEMBLY INSTRUCTION
STEP 4
Caution:
*Need at least 2 adults to complete this step.
*Please put all parts on a soft and clean surface to prevent any damage or scratch product finish before this step.
Assemble Top Panel (C) with Hex Bolts (1), Spring Washers (2) and Flat Washers (3) by Hex Wrench (4).
Please tighten all hex bolts at this step.
Hardware and Tool Used
Hex Bolt x4 Spring Washer x4
1
Flat Washer x4
2
3 4 Hex Wrench x1

8 of 12
ASSEMBLY INSTRUCTION
STEP 5
Caution:
*Need at least 2 adults to complete this step.
*Please put all parts on a soft and clean surface to prevent any damage or scratch product finish before this step.

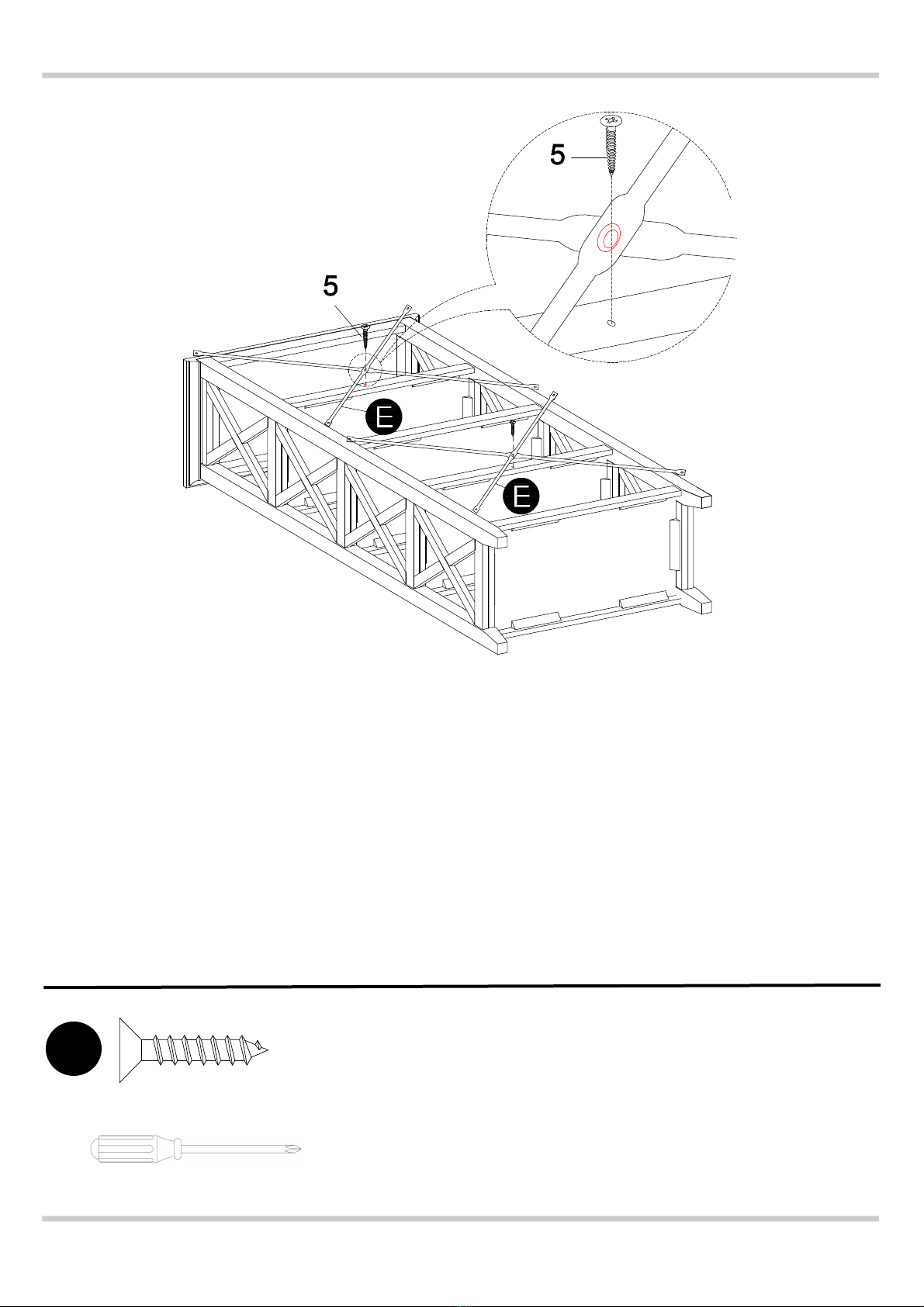

Assemble Metal Cross Bar (E) on the back of bookcase with Wood Screw (5) by Phillips Head Driver.
Hardware and Tool Used
Wood Screw x2
5
Phillips Head Driver
(Not included )

9 of 12
ASSEMBLY INSTRUCTION
STEP 6

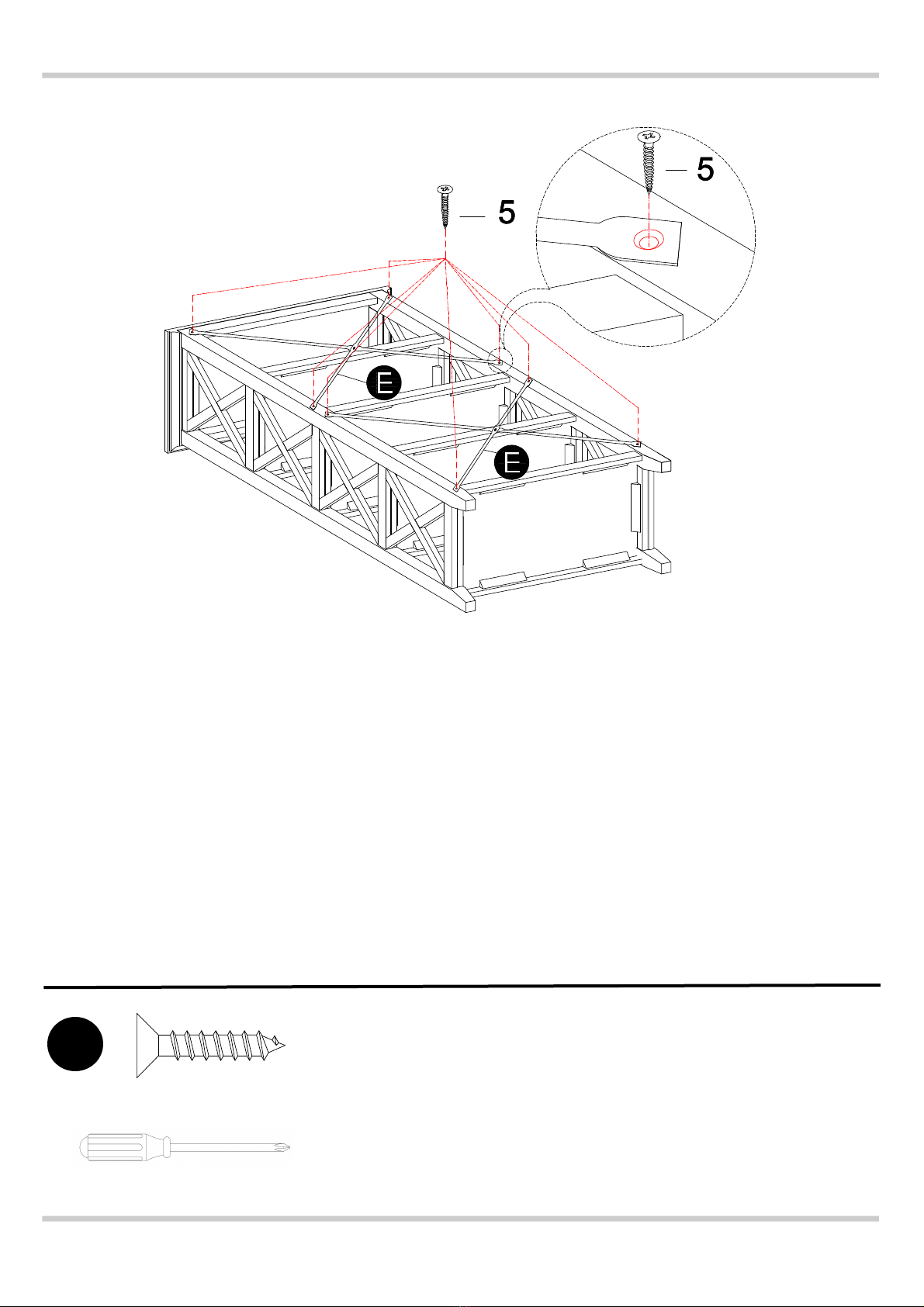

Insert Wood Screw (5) into the holes by Phillips Head Driver.
Please tighten all wood screws at this step.
Hardware and Tool Used
Caution:
*Need at least 2 adults to complete this step.
*Please put all parts on a soft and clean surface to prevent any damage or scratch product finish before this step.
5Wood Screw x8
Phillips Head Driver
(Not included )

10 of 12
ASSEMBLY INSTRUCTION
STEP 7
Set the Bookcase up right.
In case of uneven floor, the Adjust Leveler (F) are provided at the Leg, you can adjust them to suit your needs.
Caution:
*Need at least 2 adults to complete this step.
*Please put all parts on a soft and clean surface to prevent any damage or scratch product finish before this step.

11 of 12
ASSEMBLY INSTRUCTION
STEP 8
Stand the Bookcase upright and position it at the desired location against a wall.
Follow the instructions printed on the plastic bag containing the Tipping Restraint Hardware to attach the tip-over
restrains to the Bookcase and the wall. As shown in the illustration.
Hardware and Tool Used
Caution:
*Need at least 2 adults to complete this step.
*Young children can be seriously injured by tipping furniture. You must install the Tipping Restraint Hardware with the unit
to prevent the unit from tipping, causing any accidents or damage. The tipping restraints are intended only as a deterrent,
they are not a substitute for proper adult supervision. The tipping restraints are not earthquake restraints. If you wish to
add the extra security of earthquake restraints, they must be purchased and installed separately
7Tipping Restraint Hardware
Kit(Inside plastic bag)

12 of 12
ASSEMBLY INSTRUCTION
STEP 9

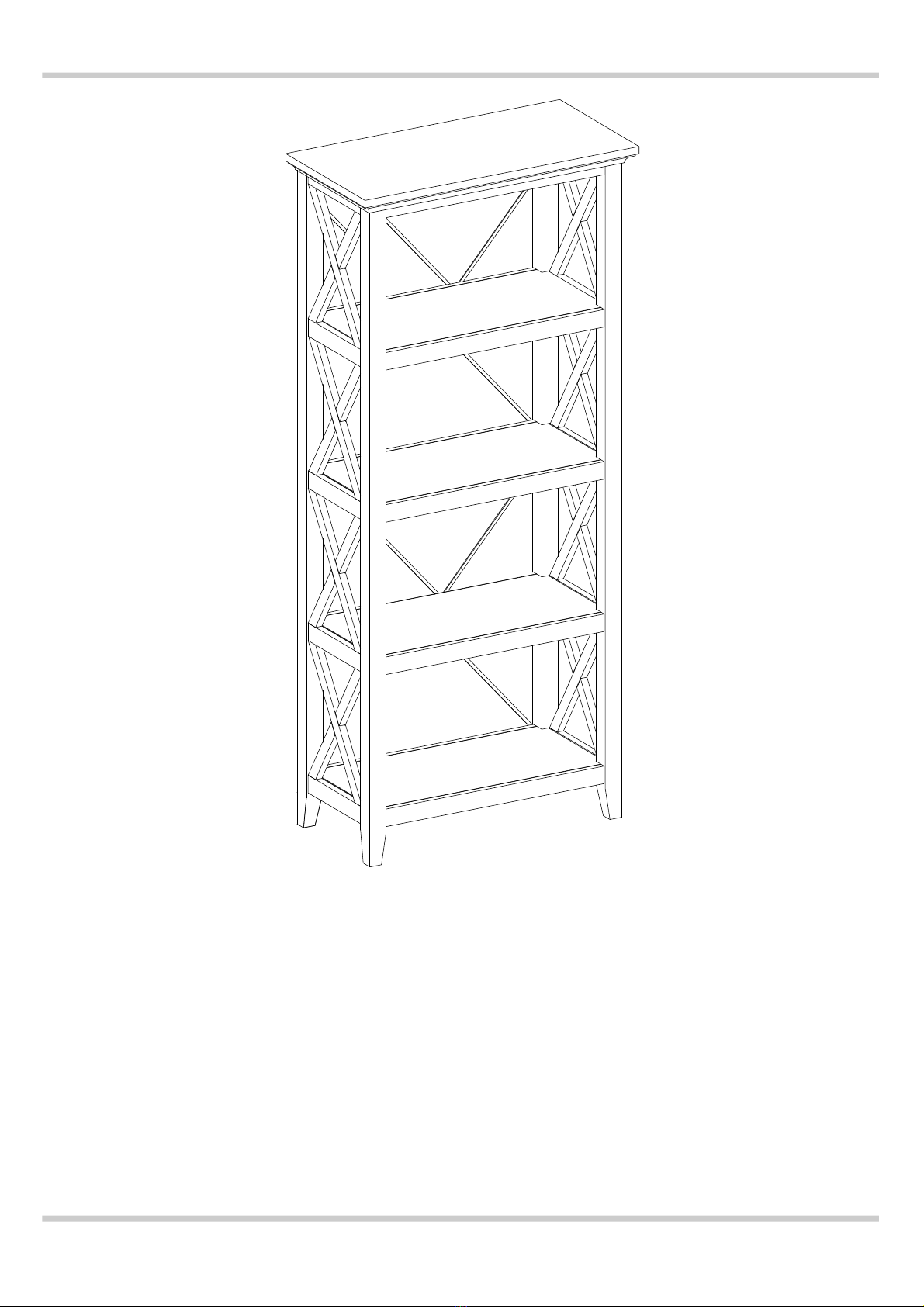

Now your elegant Bookcase is ready!
Attention:
*Check and make sure carefully all Bolts,screws are tighten and secure before you start to use the bookcase.

1 de 12
MANUAL DELUSUARIO
Número del inventario: 384-16A-11-12B
ESTANTE PARA LIBROS DELANEY
Este folleto de instrucciones contiene información de seguridad importante.
LEA Y MANTEGNA ESTE MANUAL PARA FUTURA REFERENCIA.
No devuelva este producto a la tienda. Si hacen falta algunas partes, hardware o tiene problemas de ensamble.
póngase en contacto con su centro de servicio el cliente llamando a la línea gratuita (1-866-949-3838) o por correo electrónico
([email protected])
PRECAUCIÓN:
*El ensamble lo deben hacer solamente adultos.
*Ensamble en una superficie limpia y suave para evitar daños en el acabado del producto.
*Número de personas recomendado para el ensamble: 2 adultos
*Tiempo estimado para el ensamble: Aproximadamente 15~-20 minutos
*Antes de usar los muebles, haga la revisión de seguridad de todas las tuercas, pernos y tornillos para garantizar que
estén bien apretados
*Si no se aprietan las tuercas, los pernos y tornillos, el mueble estará inseguro para usarlo y puede causar lesiones
personales.
*Asegúrese de que todas las partes y componentes estén disponibles antes del ensamble.
*Número de la línea gratuita de servicio al cliente:1-866-949-3838
*Horario de atención: Lunes ~ viernes, 9:00AM ~ 5:00PM (Hora Estándar Central)
*1 año de garantía limitada.
* E-mail: [email protected]
!!!LOTE #:!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!FECHA:!!!!!!!!!!!!

2 de 12
CONTENIDO DEL PAQUETE
PARTE
DESCRIPCIÓN
CANTIDAD
A
Marco lateral izquierdo
1
B
Marco lateral derecho
1
C
Panel superior
1
D
Repisa fija
4
E
Barra transversal
metálica
4
F
Tornillo de nivelación
4

3 de 12
Perno Hex
20
Arandela elástica
20
Arandela plana
20
Llave inglesa
1
Tornillo
para
madera
10
Lápiz de retoque
2
Kit de hardware
para evitar vuelco
(bolsa plástica
interna)
2
1
2
3
4
5
Contenido del hardware
6
7

4 de 12
Instrucciones de ensamble
Paso 1
Precaución:
*Se necesitan al menos dos adultos para completar este paso.
*Antes de este paso, ponga todas las partes en una superficie limpia y suave para prevenir que el producto terminado se
dañe y se raye
Ponga las repisas fijas (D) en el marco lateral derecho (B) con los Perno Hex (1), las arandelas elásticas (2) y las
arandelas planas (3) con la llave inglesa (4).
No apriete los pernos Hex en este paso, puesto que puede necesitar ajustar el estante para libros
posteriormente.
Hardware y herramientas usados
Down
Up
12Arandela elástica x8
Perno Hex x8
34
Arandela plana x8 Llave inglesa x1

5 de 12
Instrucciones de ensamble
Paso 2
Precaución:
* Se necesitan al menos dos adultos para completar este paso.
* Antes de este paso, ponga todas las partes en una superficie limpia y suave para prevenir que el producto terminado se
dañe y se raye.
Ponga el marco lateral izquierdo (A) en las repisas fijas (D) con los Perno Hex (1), las arandelas elásticas (2) y las
arandelas planas (3) usando la llave inglesa (4).
No apriete los pernos Hex en este paso, puesto que puede necesitar ajustar el estante para libros
posteriormente.
Hardware y herramientas usados
Down
Up
1 2 Arandela elástica x8
Perno Hex x8
3 4
Arandela plana x8 Llave inglesa x1

6 de 12
Instrucciones de ensamble
Paso 3
Ensamble el panel superior (C) en la parte preensamblada del paso 2.
Precaución:
* Se necesitan al menos dos adultos para completar este paso.
* Antes de este paso, ponga todas las partes en una superficie limpia y suave para prevenir que el producto terminado se
dañe y se raye.

7 de 12
Instrucciones de ensamble
Paso 4
Precaución:
* Se necesitan al menos dos adultos para completar este paso.
* Antes de este paso, ponga todas las partes en una superficie limpia y suave para prevenir que el producto terminado se
dañe y se raye.
Ensamble el panel superior (C) con los Perno Hex (1), las arandelas elásticas (2) y las arandelas planas (3) usando la
llave inglesa (4).
Apriete todos los pernos hexagonales en este paso.
Hardware y herramientas usados
Perno Hex x4 Arandela elástica x4
1
Arandela plana x4
2
3 4 Llave inglesa x1

8 de 12
Instrucciones de ensamble
Paso 5
Precaución:
* Se necesitan al menos dos adultos para completar este paso.
* Antes de este paso, ponga todas las partes en una superficie limpia y suave para prevenir que el producto terminado se
dañe y se raye.
Ensamble la barra transversal metálica (E) en la parte posterior del estante para libros con los tornillo para madera (5)
usando un destornillador Phillips.
Hardware y herramientas usados
5
Destornillador Phillips
(No se incluye)
Tornillo para madera x2
