Eaton Powerware Series User manual

ИБП Eaton 5125 RM 6000VA - Внешние батарейные модули Eaton 240В - Пользовательское руководство (для Eaton 5125 RM или Powerware 9125 5-6K)
Постоянная ссылка на страницу: https://eaton-power.ru/catalog/powerware-5125-rm/5125-rm-6000va/

Powerware Series
Eaton 240V Extended Battery Module
(EBM 240)
User's Guide
®
For use with the Eaton 5125 or 9125 UPS (5000/6000 VA)

Special Symbols
The following are examples of symbols used on the UPS or accessories to alert you to important
information:
RISK OF ELECTRIC SHOCK - Observe the warning associated with the risk of electric
shock symbol.
CAUTION: REFER TO OPERATOR'S MANUAL - Refer to your operator's manual for
additional information, such as important operating and maintenance
instructions.
This symbol indicates that you should not discard the UPS or the UPS batteries
in the trash. This product contains sealed, lead‐acid batteries and must be
disposed of properly. For more information, contact your local recycling/reuse or
hazardous waste center.
This symbol indicates that you should not discard waste electrical or electronic
equipment (WEEE) in the trash. For proper disposal, contact your local
recycling/reuse or hazardous waste center.
Eaton and Powerware are registered trademarks of Eaton Corporation or its subsidiaries and affiliates.
ECopyright 2003–2010 Eaton Corporation, Raleigh, NC, USA. All rights reserved. No part of this document may be
reproduced in any way without the express written approval of Eaton Corporation.

Eaton 240V Extended Battery Module (EBM 240) User's Guide S164201518 Rev C www.eaton.com/powerquality i
Table of Contents
1 Introduction 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Safety Warnings 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 Installation 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Inspecting the Equipment 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
EBM Installation 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Eaton 9125 EBM Tower Setup 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
EBM Connections 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Eaton 5125 EBM Configuration 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 EBM Maintenance 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
UPS and Battery Care 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Storing the EBM 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
When to Replace Batteries 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Replacing Batteries 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
How to Replace Eaton 5125 EBM 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
How to Replace Eaton 9125 EBM 26. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Recycling the Used Battery or UPS 28. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 Service and Support 29. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TABLE OF CONTENTS
Eaton 240V Extended Battery Module (EBM 240) User's Guide S164201518 Rev C www.eaton.com/powerquality
ii

Eaton 240V Extended Battery Module (EBM 240) User's Guide S164201518 Rev C www.eaton.com/powerquality 1

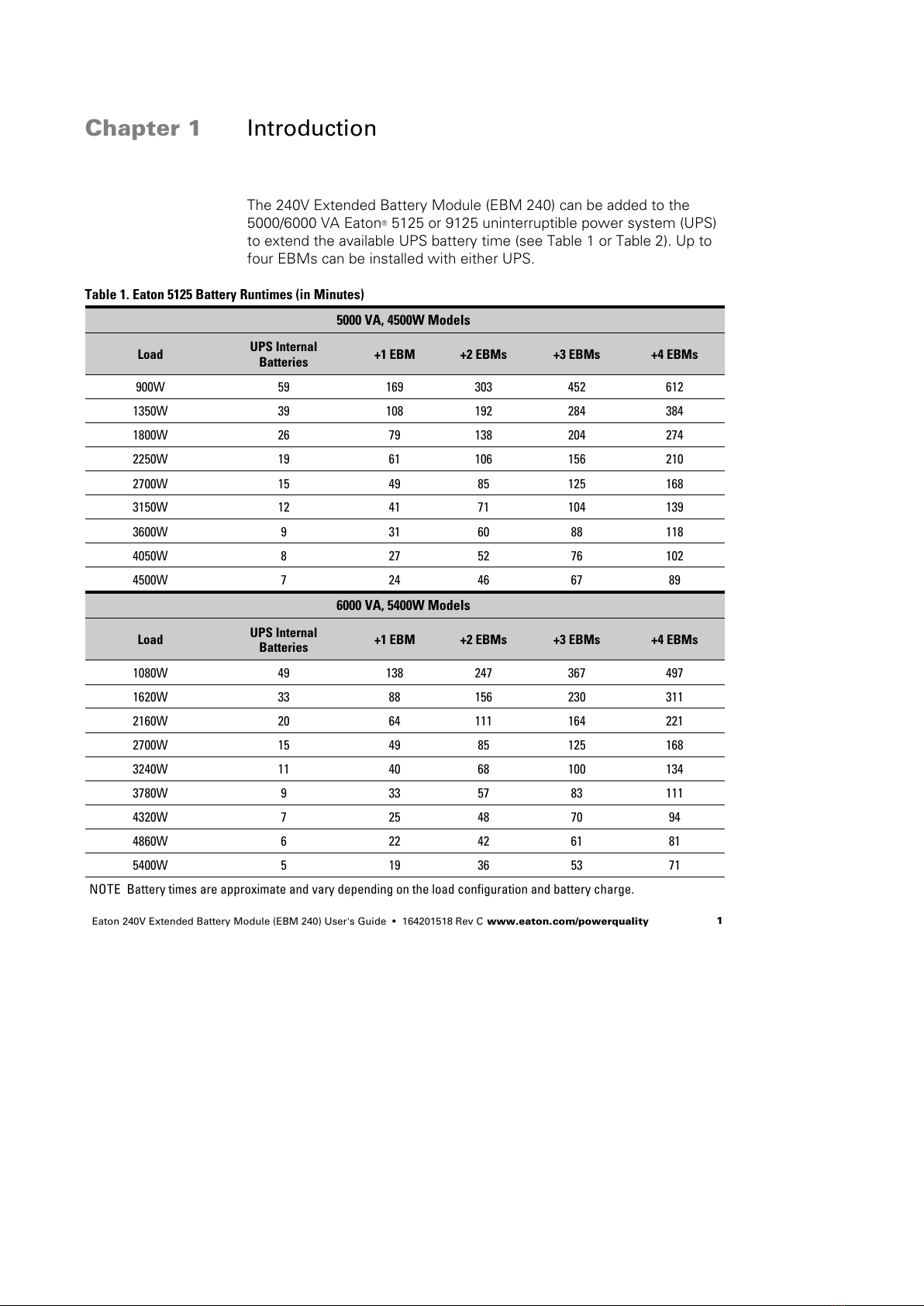

Chapter 1 Introduction
The 240V Extended Battery Module (EBM 240) can be added to the
5000/6000 VA Eaton®5125 or 9125 uninterruptible power system (UPS)
to extend the available UPS battery time (see Table 1 or Table 2). Up to
four EBMs can be installed with either UPS.
Table 1. Eaton 5125 Battery Runtimes (in Minutes)
5000 VA, 4500W Models
Load UPS Internal
Batteries +1 EBM +2 EBMs +3 EBMs +4 EBMs
900W 59 169 303 452 612
1350W 39 108 192 284 384
1800W 26 79 138 204 274
2250W 19 61 106 156 210
2700W 15 49 85 125 168
3150W 12 41 71 104 139
3600W 9 31 60 88 118
4050W 8 27 52 76 102
4500W 7 24 46 67 89
6000 VA, 5400W Models
Load UPS Internal
Batteries +1 EBM +2 EBMs +3 EBMs +4 EBMs
1080W 49 138 247 367 497
1620W 33 88 156 230 311
2160W 20 64 111 164 221
2700W 15 49 85 125 168
3240W 11 40 68 100 134
3780W 9 33 57 83 111
4320W 7 25 48 70 94
4860W 6 22 42 61 81
5400W 5 19 36 53 71
NOTE Battery times are approximate and vary depending on the load configuration and battery charge.

INTRODUCTION
Eaton 240V Extended Battery Module (EBM 240) User's Guide S164201518 Rev C www.eaton.com/powerquality
2

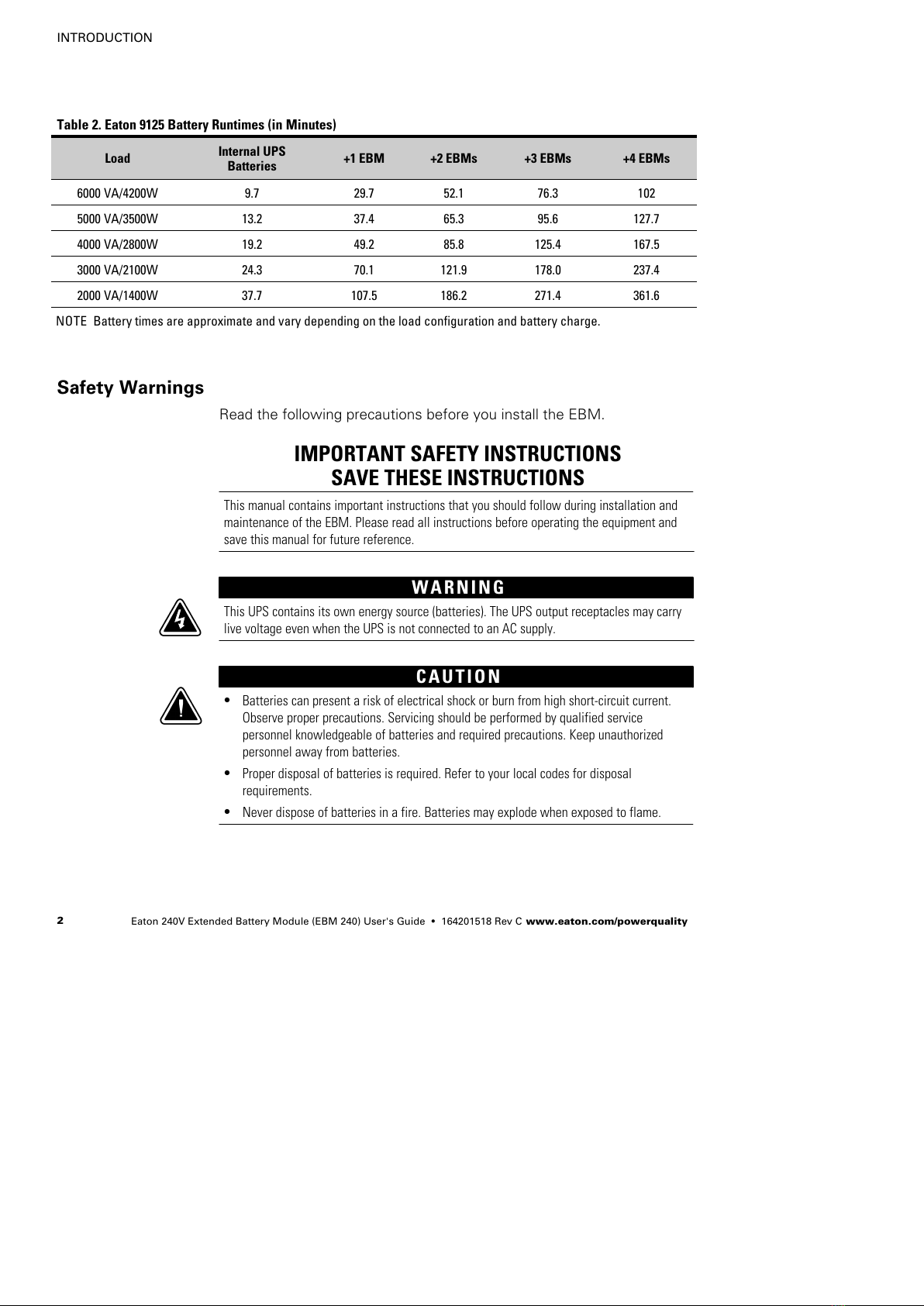

Table 2. Eaton 9125 Battery Runtimes (in Minutes)
Load Internal UPS
Batteries +1 EBM +2 EBMs +3 EBMs +4 EBMs
6000 VA/4200W 9.7 29.7 52.1 76.3 102
5000 VA/3500W 13.2 37.4 65.3 95.6 127.7
4000 VA/2800W 19.2 49.2 85.8 125.4 167.5
3000 VA/2100W 24.3 70.1 121.9 178.0 237.4
2000 VA/1400W 37.7 107.5 186.2 271.4 361.6
NOTE Battery times are approximate and vary depending on the load configuration and battery charge.
Safety Warnings
Read the following precautions before you install the EBM.
IMPORTANT SAFETY INSTRUCTIONS
SAVE THESE INSTRUCTIONS
This manual contains important instructions that you should follow during installation and
maintenance of the EBM. Please read all instructions before operating the equipment and
save this manual for future reference.
WARNING
This UPS contains its own energy source (batteries). The UPS output receptacles may carry
live voltage even when the UPS is not connected to an AC supply.
CAUTION
SBatteries can present a risk of electrical shock or burn from high short-circuit current.
Observe proper precautions. Servicing should be performed by qualified service
personnel knowledgeable of batteries and required precautions. Keep unauthorized
personnel away from batteries.
SProper disposal of batteries is required. Refer to your local codes for disposal
requirements.
SNever dispose of batteries in a fire. Batteries may explode when exposed to flame.

INTRODUCTION
Eaton 240V Extended Battery Module (EBM 240) User's Guide S164201518 Rev C www.eaton.com/powerquality 3

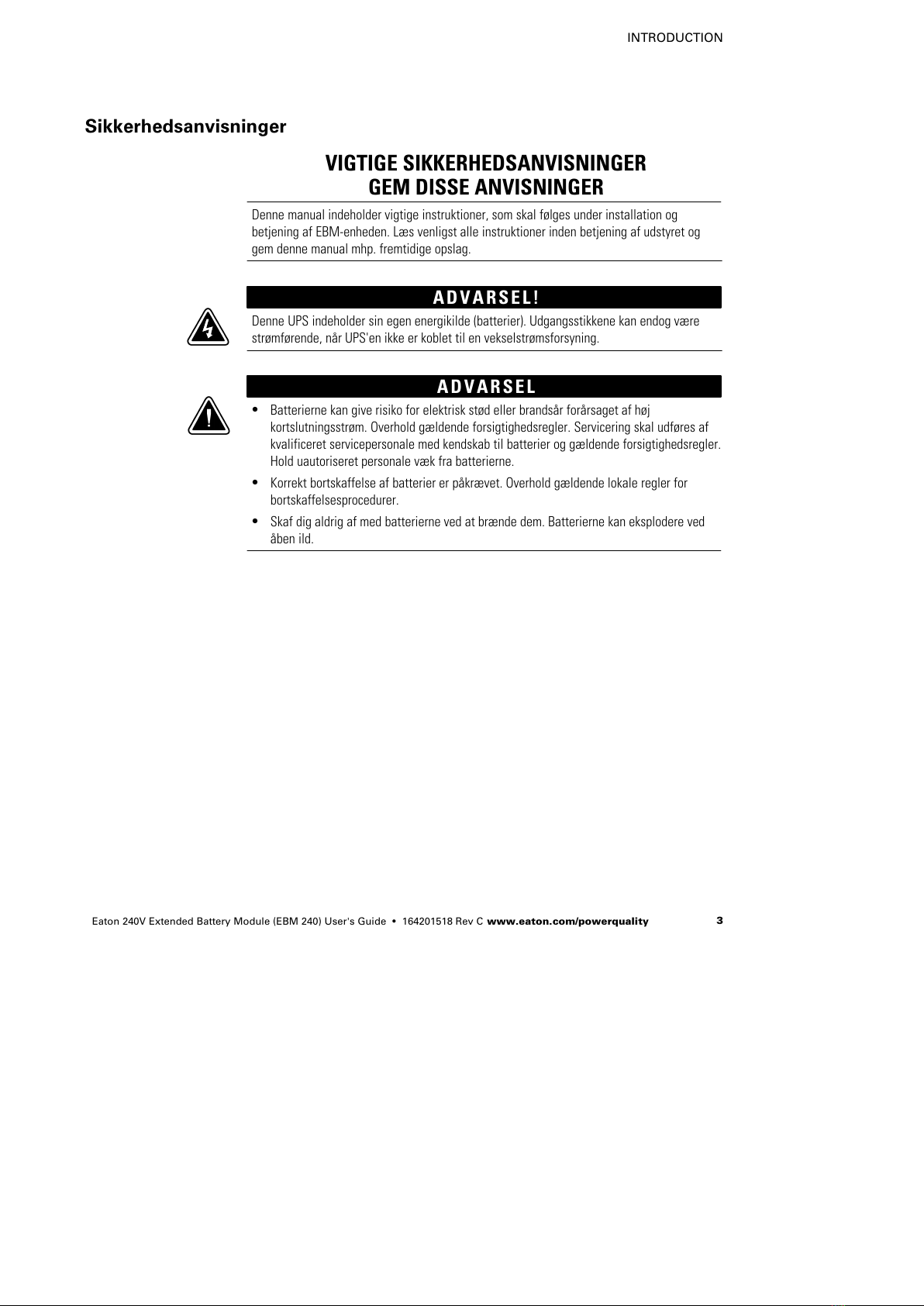

Sikkerhedsanvisninger
VIGTIGE SIKKERHEDSANVISNINGER
GEM DISSE ANVISNINGER
Denne manual indeholder vigtige instruktioner, som skal følges under installation og
betjening af EBM-enheden. Læs venligst alle instruktioner inden betjening af udstyret og
gem denne manual mhp. fremtidige opslag.
ADVARSEL!
Denne UPS indeholder sin egen energikilde (batterier). Udgangsstikkene kan endog være
strømførende, når UPS'en ikke er koblet til en vekselstrømsforsyning.
ADVARSEL
SBatterierne kan give risiko for elektrisk stød eller brandsår forårsaget af høj
kortslutningsstrøm. Overhold gældende forsigtighedsregler. Servicering skal udføres af
kvalificeret servicepersonale med kendskab til batterier og gældende forsigtighedsregler.
Hold uautoriseret personale væk fra batterierne.
SKorrekt bortskaffelse af batterier er påkrævet. Overhold gældende lokale regler for
bortskaffelsesprocedurer.
SSkaf dig aldrig af med batterierne ved at brænde dem. Batterierne kan eksplodere ved
åben ild.

INTRODUCTION
Eaton 240V Extended Battery Module (EBM 240) User's Guide S164201518 Rev C www.eaton.com/powerquality
4
Belangrijke Veiligheidsinstructies
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
BEWAAR DEZE INSTRUCTIES
Deze handleiding bevat belangrijke instructies die u dient te volgen tijdens de installatie en
het gebruik van EBM. Lees alle instructies voordat u de apparatuur in bedrijf neemt en
bewaar deze handleiding als naslagwerk.
WAARSCHUWING
Deze UPS bevat een eigen energiebron (batterijen). De uitgangscontactdoos kan onder
spanning staan, zelfs wanneer de UPS niet is aangesloten op de netspanning.
OPGELET
SBatterijen leveren gevaar op voor elektrische schokken en kunnen brandwonden
veroorzaken door een grote kortsluitstroom. Neem de juiste voorzorgsmaatregelen in
acht. Het onderhoud moet worden uitgevoerd door bevoegde onderhoudsmonteurs die
verstand hebben van accu's en op de hoogte zijn van de vereiste voorzorgsmaatregelen.
Houd onbevoegden uit de buurt van de accu's.
SDe batterijen moeten op de juiste wijze worden opgeruimd. Raadpleeg hiervoor uw
plaatselijke voorschriften.
SNooit batterijen in het vuur gooien. De batterijen kunnen ontploffen.

INTRODUCTION
Eaton 240V Extended Battery Module (EBM 240) User's Guide S164201518 Rev C www.eaton.com/powerquality 5

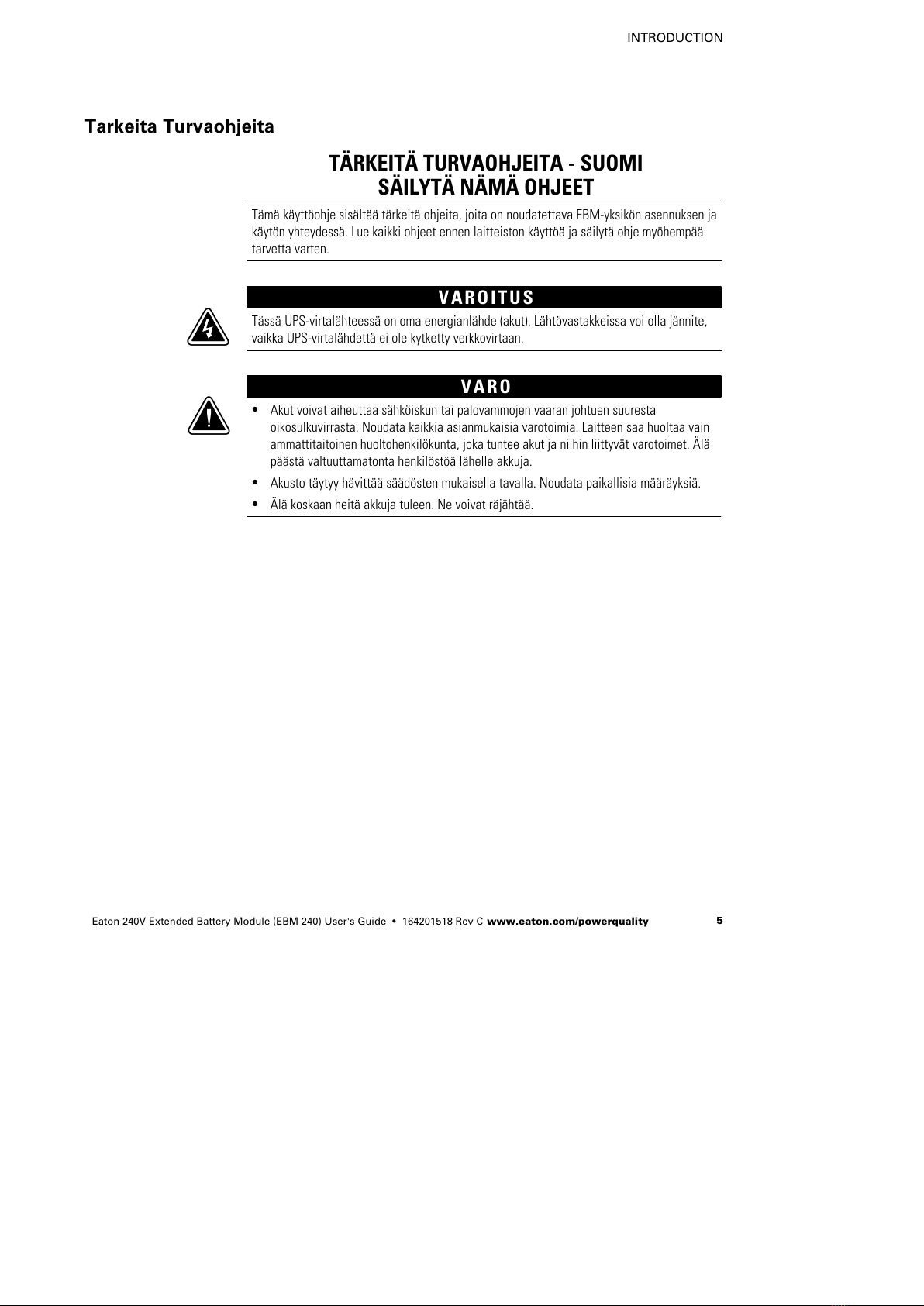

Tarkeita Turvaohjeita
TÄRKEITÄ TURVAOHJEITA - SUOMI
SÄILYTÄ NÄMÄ OHJEET
Tämä käyttöohje sisältää tärkeitä ohjeita, joita on noudatettava EBM-yksikön asennuksen ja
käytön yhteydessä. Lue kaikki ohjeet ennen laitteiston käyttöä ja säilytä ohje myöhempää
tarvetta varten.
VAROITUS
Tässä UPS-virtalähteessä on oma energianlähde (akut). Lähtövastakkeissa voi olla jännite,
vaikka UPS-virtalähdettä ei ole kytketty verkkovirtaan.
VARO
SAkut voivat aiheuttaa sähköiskun tai palovammojen vaaran johtuen suuresta
oikosulkuvirrasta. Noudata kaikkia asianmukaisia varotoimia. Laitteen saa huoltaa vain
ammattitaitoinen huoltohenkilökunta, joka tuntee akut ja niihin liittyvät varotoimet. Älä
päästä valtuuttamatonta henkilöstöä lähelle akkuja.
SAkusto täytyy hävittää säädösten mukaisella tavalla. Noudata paikallisia määräyksiä.
SÄlä koskaan heitä akkuja tuleen. Ne voivat räjähtää.
