EBS EBS-150 Drome User manual

EBS-150
MADE IN SWEDEN BY EBS SWEDEN AB
FRAMNÄSBACKEN 12, S-171 66 SOLNA, SWEDEN
[phone], FAX : [phone]
E-MAIL: [email protected]
WEB: http://www.ebs.bass.se
20
USERS MANUAL
EBS-150
PROFESSIONAL BASS COMBO
C
ONTENTS:P AGE:
——————————————————————————
—
INTRODUCTION 2
GETTING STARTED 2-3
SAMPLE SOUND SETTINGS 4
DIP SWITCH SETTINGS 5
FRONT PANEL:
INPUT • GAIN 6
CHARACTER 7
FILTERS 8-9
COMP/LIMIT 10
MONITOR • VOLUME • PHONES 11
REAR PANEL:
LOW-Z INPUT • TUNER/LINE OUT 12
EFFECTS LOOP 13
MONITOR INPUT • BASS ERASER 14
BAL.OUT • SPEAKER SIMULATOR 15
POWER AMP/CABINET 16
BLOCK DIAGRAM 17
SPECIFICATIONS 18-19
1

INTRODUCTION • GETTING STARTED SPECIFICATIONS
7KH(%6'URPHLVDQXOWUDFRPSDFWDQGXQEHOLHYDEO\OLJKW:EDVV
FRPERZLWKLQFUHGLEOHVRXQGILOOHGZLWKXQLTXHSRVVLELOLWLHV7KHROG9LNLQJ
P\WKVVD\V7RNHHSWKHGLDEROLFDO)HQULVZROIIURPNLOOLQJWKH1RUVH*RGV2GLQ
7KRU)UH\DDQGWKHRWKHUVDQLPSRVVLEO\VWURQJQHFNODFH'URPHZDV
FUHDWHGZKLFKZRXOGNHHSWKHHYLOZROIXQGHUFRQWURO
2
BALANCED OUTPUT: Output Level nominal - 10 dBv
Output Impedance < 10 ohms current lim.
Frequency Response +0/-3 dB 35 - 20k Hz
Dynamic Range: linear 102 dB typ.
A-weighted 105 dB min.
XLR Connections 1-GND, 2-Hot, 3-Cold
Options Pre/Post EQ,
GND LIFT
EFFECTS LOOP: Loop Signal Level nominal -10 dBv
Gain Unity (1:1)
Output Impedance (Send) <100 ohms
Input Impedance (Returns) 47 kohms // 100 pF
Loop Mode Serial or Parallel
Phantom Power optional 2 x 10V 20 mA
LINE OUT: Output Impedance: < 5 kohms
Nominal Signal Level: 0 dBv
TUNER OUT: Output Impedance: < 1 kohms
Signal Level: Instrument Level
POWERAMP/ Continuous Output Power 150 W RMS
CABINET: Cabinet: Impedance 4 ohms
Crossover Freq. 4.5 kHz
Resonance 90 Hz
Volume 28 l
AUXILIARY INFO: Power Requirements max 200 W
Mains Protection: T2A Fuse ( 230V )
T4A Fuse ( 120/100V )
Dimensions: 17" (432 mm) Width
11" (285 mm) Depth
19.8” (502 mm) Height
Weight: 36 lbs. ( 16 kg )
Shipping 40 lbs. ( 18 kg )
References: 0 dBv = 0.775 V RMS
Specifications are subject to change without notice!
19
(%6 'URPH lU GHQ PHVW NRPSOHWWD
NUDIWIXOODRFKIOH[LEODNRPSDNWDEDVFRPER
VRPQnJRQVLQKDUWLOOYHUNDWV0HGLQE\JJG
VWHUHRPRQLWRUIXQWLRQ VXSHUDNWLYD ILOWHU
RFK GHW NODVVLVND (%6 OMXGHW HUEMXGHU (%6
'URPH HQ PlQJG  P|MOLJKHWHU VRP
EHVNULYVLGHQQDPDQXDO0HQI|UVWDYDOOW
I|OMHU HQ LQWURGXNWLRQ VRP KMlOSHU GLJ DWW
EOLEHNDQW(%6'URPH
ATT KOMMA IGÅNG...
1. Packa försiktigt upp combon.
2. Se till att alla kontroller är ställda fullt
motsols. Fortsätt med att ställa de tre
filterrattarna märkta BASS, MIDDLE
och TREBLE till mittposition. Leta upp
filteromkopplaren och ställ den i läge
BYPASS. Se även till att omkopplaren
märkt Character är i uttryckt läge. Nu
är ljudet i EBS Drome "nollställt" och
redo för att skapa just ditt personliga
sound.
3. Koppla in din bas.
4. Spela hårt på basen och vrid upp GAIN
ratten tills PEAK dioden börjar blinka.
Än har du inget hörbart ljud, men en
perfekt signal att jobba vidare med.
5. Sök och vrid upp VOLUME ratten till
lämplig ljudnivå.
7KH (%6 'URPH LV WKH PRVW SRZHUIXO
YHUVDWLOH DQG FRPSOHWH FRPSDFW EDVV
FRPER HYHU EXLOW :LWK EXLOW VWHUHR
PRQLWRUVHFWLRQDQG D VXSHUSRZHUIXO(4
WKHXQLWRIIHUVDQH[WUHPHO\ZLGHUDQJHRI
SRVVLELOLWLHVZKLOH PDLQWDLQLQJ WKDWFODVVLF
(%6 VRXQG 7KHVH EULHI WXWRULDOV ZLOO KHOS
\RX WR EHFRPH DFTXDLQWHG ZLWK VRPH RI
WKHIHDWXUHVRIWKH(%6'URPH
GETTING STARTED...
1. Carefully unpack the bass combo.
2. Check that the controls are set fully
counter clockwise. Proceed by turning
the three filter knobs marked BASS,
MIDDLE and TREBLE to mid position.
Locate the filter switch and set it to
BYPASS. Make also sure that the
switch marked Character is in its’ outer
position. Now the EBS Drome’s
settings are "zeroed" and ready to be
personalized.
3. Plug in your bass.
4. While plucking the strings as hard as
you would during your hardest playing,
gradually increase the GAIN knob until
the PEAK led starts to flash at peaks.
5. Move over to the VOLUME knob and
adjust for the desired output volume.

SPECIFICATIONS GETTING STARTED
INPUT: Input Impedance 1 Mohms // 100 pF
Phantom Power: 10 V, 20 mA max.
LO-Z INPUT: Input Impedance 10 kohms // 1 nF
GAIN: Gain Range min/center/max -∞/ +6 /+26 dB
Gain Peak LED +10 dBv
Frequency Response +0/-3 dB 35 - 20k Hz
CHARACTER: Filter: Type Shelving High Pass
Gain: +6 dB @ 6 kHz
COMP/LIMIT: Compressor Gain 0 dB
Attenuation max 24 dB
Compression Ratio max 3:1
Attack (80%) typ <10 ms
Release (80%) typ 100 ms
Distortion 1 kHz/0 dBv 0.04 %
10 kHz/+15 dBv 0.22 %
FILTER SECTION: Bass Filter: Type 12 dB/oct. Shelving
Gain Range +/- 15 dB @ 100 Hz
Middle Filter: Type Bandpass Filter
Frequency Range 50 - 3k Hz
Q - Nominal 0.5
Q - Notch mode 10
Gain Range +/- 12 dB @ 600 Hz
Notch -15 dB min
Treble Filter: Type Bell
Q 0.5
Gain Range +/- 15 dB @ 4 kHz
Bright Filter: Type High Pass
Gain Range -0 / +20 dB @ 10 kHz
MONITOR: Input: Type Two RCA jacks (stereo)
Impedance 10 kohms unbalanced
Sensitivity -10 dBv
Monitor Gain max 15 dB
BASS ERASE: Input: Type Two RCA jacks (stereo)
Impedance 10 kohms unbalanced
Sensitivity -10 dBv
18 3
BUILDING THE SOUND...
<RXU (%6 'URPH IHDWXUHV DQ HQ
KDQFHG WRQH VKDSLQJ FLUFXLW WKDW ZLOO
HQDEOH\RXWRFUHDWHDYDULHW\RIEDVV
VRXQGV
6. Toggle the BYPASS switch to it’s outer
position to enable sound shaping.
7. Play your bass. Note that there isn't any
difference in the sound yet.
8. The filters are basically of the boost/cut
design. This means that the level controls
marked with + and - signs, either boost or
cuts the selected frequency band. Further,
the MIDDLE section has got a frequency
control for precise adjustment of the
midrange.
9. Gradually increase or decrease the level and
vary the frequency, where is, of the various
filter sections. Notice how the sound is
effected. An A/B comparison can be made
by switching the filter switch to BYPASS.
10.
Repeat as above by trying out the tube
simulator by pressing the Character knob.
11.
Proceed to the COMP/LIMIT knob. This
control adjusts the compression and is useful
when playing very dynamic or loud.
12.
Turn up the COMP/LIMIT knob to mid and
max position. Notice how the peaks in
volume will straighten out as you play
harder and harder.
13.
Now, go on to the BRIGHT and turn it half
way up. Play your bass. The BRIGHT filter
is a high pass filter which works on the
highest frequencies of the bass to give
enhanced ambiance and presence.
7KLVZDVDEULHIWXWRULDORI(%6 'URPH$V
\RXJRRQIXUWKHULQWKLVPDQXDO\RXZLOO
OHDUQKRZWRXVHDQGXWLOL]HDOORIWKHXVH
IXOIHDWXUHVWKDWWKH(%6'URPHRIIHUV\RX
GOOD LUCK !
BYGGA UPP ETT LJUD...
(%6 'URPH LQQHKnOOHU HQ P\FNHW VR
ILVWLNHUDG OMXGEHDUEHWQLQJVGHO VRP HU
EMXGHUGLJHQPlQJGDQYlQGEDUDEDVOMXG
6. Ställ BYPASS omkopplaren i uttryckt läge.
Detta tillåter oss att bearbeta ljudet.
7. Spela på din bas. Notera att det inte är
någon skillnad i ljudet än.
8. Filterrattarna som är markerade med + och
- tecken kan antingen förstärka eller dämpa
det aktuella frekvens- området. Dessutom
har MIDDLE ytterligare en ratt för
frekvensval som ger dig total kontroll över
mellanregistrets klang och karaktär.
9. Ändra filter-inställningarna och mellan-
registrets frekvenskontroll. Lägg märke till
alla skillnader i ljudet. Jämför det "raka"
med det filtrerade ljudet genom att koppla
om filteromkopplaren till BYPASS läget.
10.
Prova enligt ovan med att använda
rörsimulatorn genom att trycka in
Character-omkopplaren.
11.
Fortsätt över till COMP/LIMIT ratten.
Kompressorn är användbar t.ex. för att
undvika överstyrning vid dynamiskt och
starkt spel.
12.
Vrid upp COMP/LIMIT ratten till mitten
och maxläge. Lägg märke till hur volymen i
topparna dämpas ju hårdare du spelar.
13.
Gå vidare till BRIGHT och vrid upp ratten
samtidigt som du spelar på basen. BRIGHT
filtret tar fram de högsta frekvenserna från
basen, med ökad närhetskänsla och briljans
som resultat.
1XKDUGXInWWHQVQDEELQWURGXNWLRQLKXU
(%6 'URPH IXQJHUDU )RUWVlWW DWW I|UGMXSD
GLJ L GHQQD PDQXDO RFK XSSWlFN DOOD GH
P|MOLJKHWHUVRP(%6'URPHHUEMXGHUGLJ
LYCKA TILL !

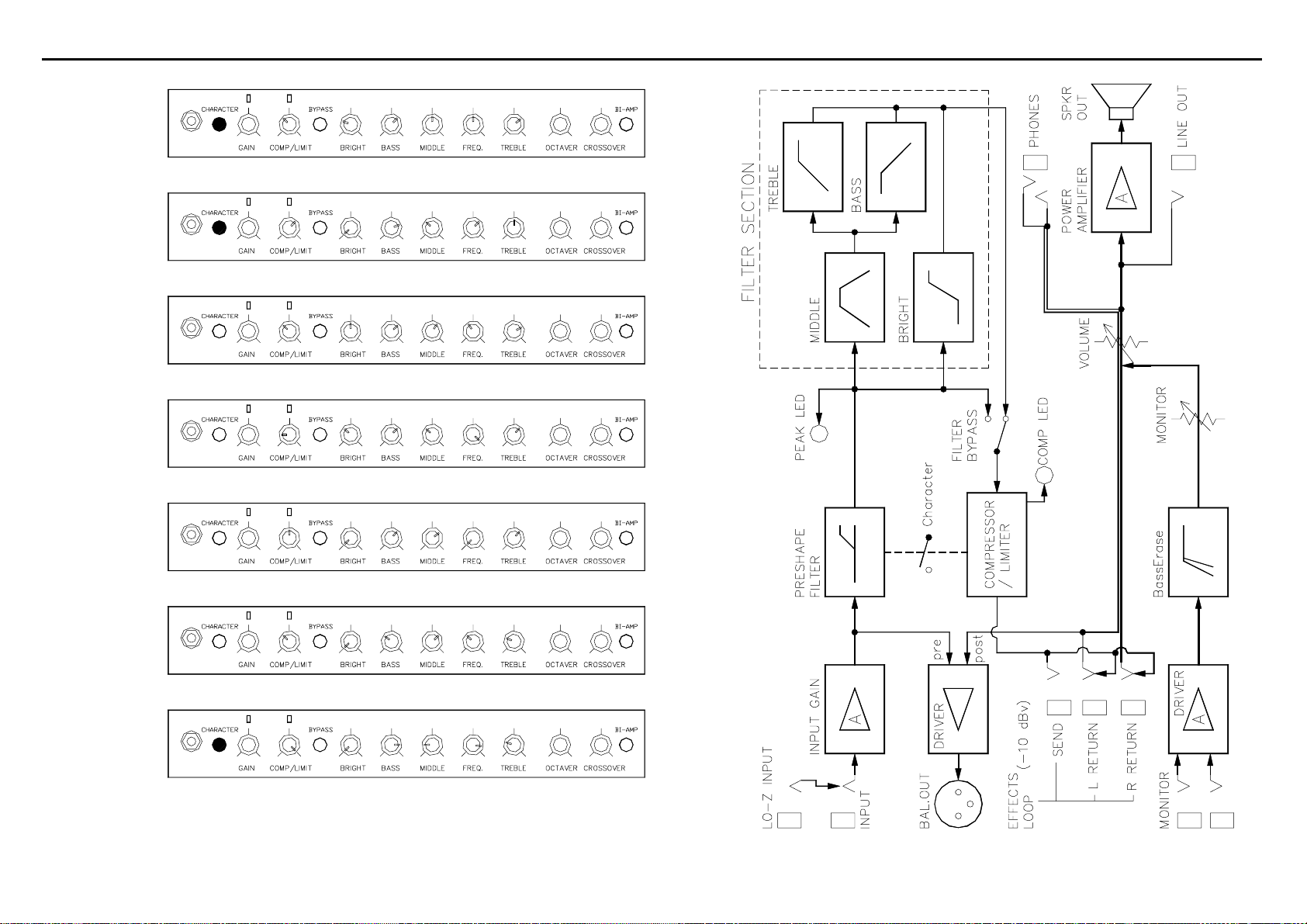

SAMPLE SOUND SETTINGS BLOCK DIAGRAM
ALLROUND
HEAVY
ROCK
FUNKY
SLAP
FRETLESS
UPRIGHT
REGGAE
417

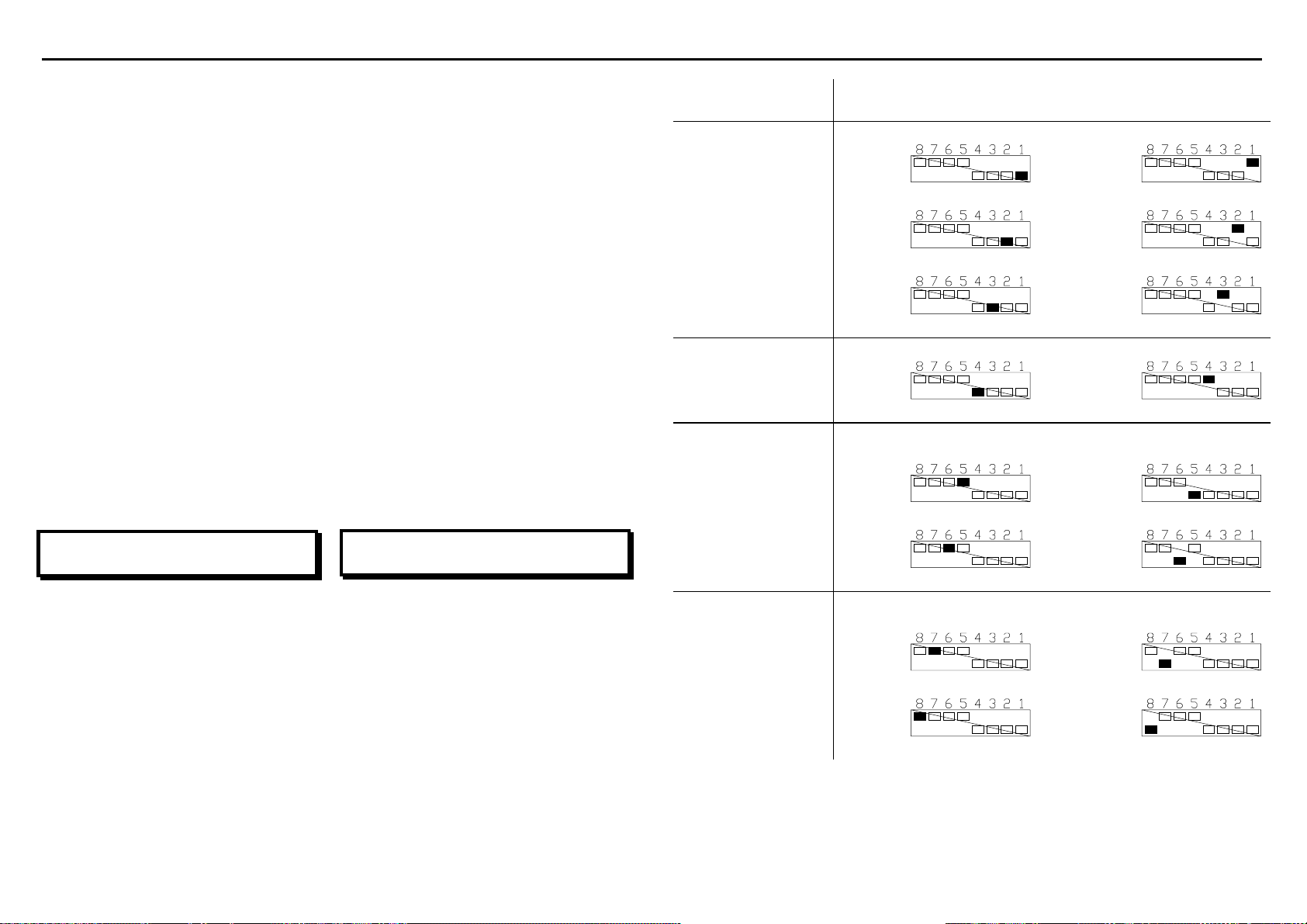

POWER AMP/CABINET DIP SWITCH SETTINGS
16
FACTORY SETTING
(Default) OPTIONAL SETTING
BAL.OUTPUT:
GND ON LIFT
EQ PRE POST
SPKR SIM OFF ACTIVE
LOOP MODE: SERIAL PARALLEL
BASS ERASE:
Type 2 OFF ACTIVE
Type 1 OFF ACTIVE
PHANTOM PWR:
LOOP RETURNS OFF ON
INPUT OFF ON
5
POWERAMP/CABINET - The internal
poweramp is of MOSFET design giving
natural sound reproduction and high
power output with exceptional clarity.
The incorporated soft clip system
provides tube-alike distortion
characteristics, protects the power amp
from saturation and increases it’s output
performance and sound quality.
The poweramp makes possible
maximum continuous power output,
reducing the maximum temperature of the
unit by the use of the SCS™ cooling
system, specially developed by EBS
Sweden AB.
The specially designed 12” speaker
together with the ceramic high frequency
driver give the combo a powerful and
natural sound throughout the entire
frequency spectrum with unbeatable
dynamics and warmth.
IMPORTANT: Make sure not to cover
the ventilation cutouts on the rear panel.
,
EBS will not take responsibility for
eventual hearing damages caused by
the powerful EBS-150 Drome.
POWERAMP/CABINET - Det inbyggda
slutsteget är av MOSFET-typ som ger ett
naturligt klart ljud med högsta uteffekt.
Det interna steget har en inbyggd soft-clip
funktion som simulerar rördistorsion.
Denna funktion förhindrar slutsteget från
att bottna och ökar därmed ljudtrycket och
ljudkvalitén.
Slutstegets unika kylsystem SCS™,
speciellt utvecklat av EBS Sweden AB,
klarar maximal uteffekt från slutsteget utan
överhettning.
Med det specialdesignade 12” elementet
samt det keramiska diskanthornet får
combon ett kraftfullt och naturligt sound
genom hela frekvensområdet med oslagbar
dynamik och värme.
VIKTIGT: Täck inte för ventilationshålen
på baksidan.
,
EBS tar inget ansvar för eventuella
hörselskador som orsakats av den
kraftfulla EBS-150 Drome.

INPUT • GAIN BALANCED OUTPUT • SPEAKER SIMULATOR
ARTICLE NO:
EBS-1/6 (6m active cable)
EBS-1/8 (8m active cable) GND MIC. SIGNAL
POWER
___________________________________
615

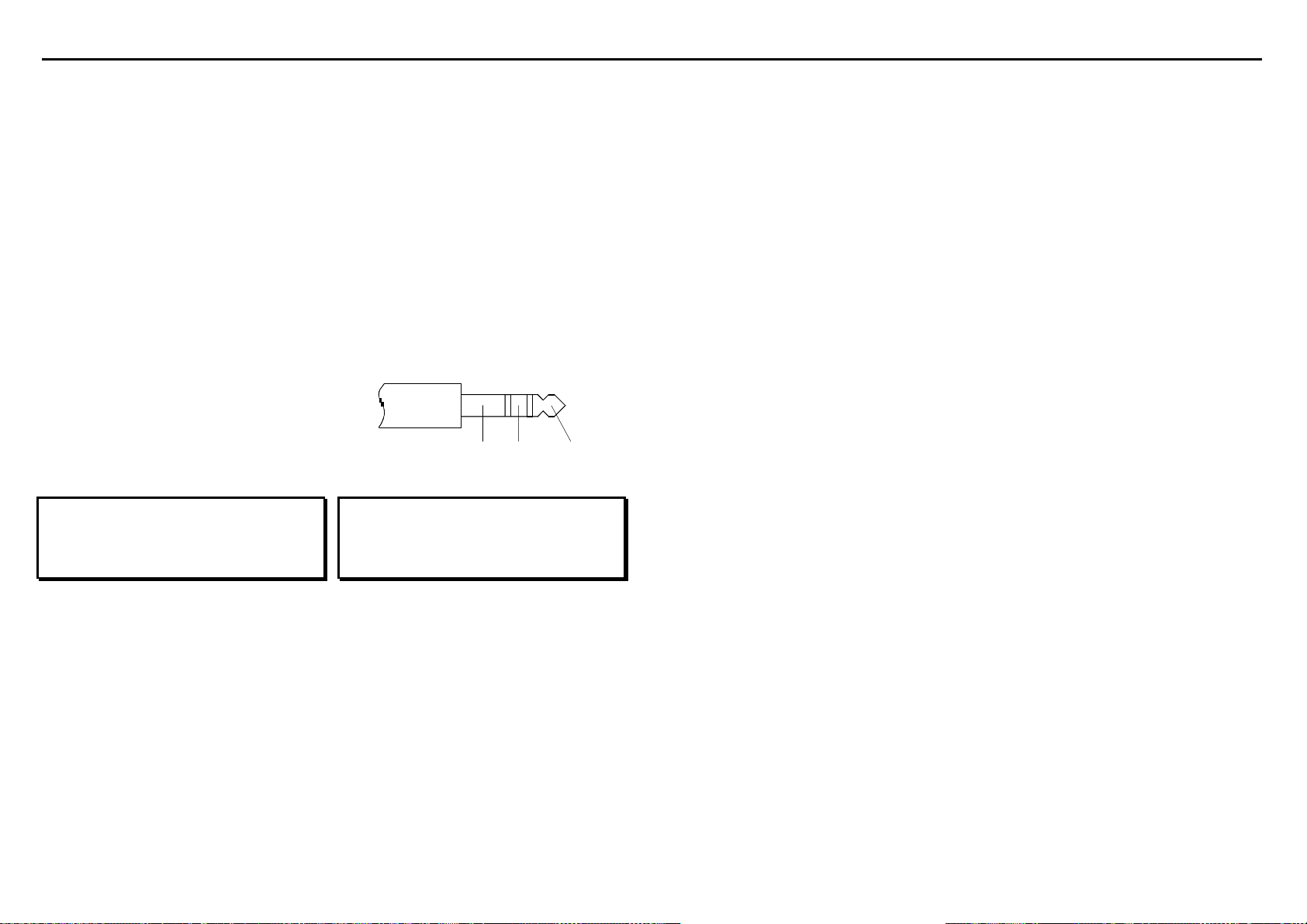

INPUT - A low noise, high impedance
instrument input that also will power active
pickups and circuitry. If you want to use
this function, take away the 9 Volt battery
from your bass and strap + and - pole on
the battery holder.
Use a standard stereo jack plug, when
using the phantom powering from the EBS-
Drome.
The power is switchable off if you do not
wish to use this feature, or if you have a
passive instrument without built-in elec-
tronics. Set the DIP-switch no 8 to OFF
(upper position) to defeat the phantom
power.
INPUT - En extremt lågbrusig och hög-
impediv instrumentingång, som dessutom
kan strömförsörja aktiva pickuper. Skall
denna funktion användas, tag bort 9 Volts
batteriet ur basen och kortslut över batteri-
hållarens + och - pol.
Då strömmatning från EBS-Drome till
instrumentet önskas skall en stereotele-
propp användas.
Strömmatningen kan enkelt kopplas bort
om man inte vill utnyttja denna möjlighet
eller t.ex. har ett instrument som inte krä-
ver batteri för att fungera. Ställ då DIP-
omkopplare nr 8 i läge OFF (uppfällt läge)
för att koppla bort strömmatningen.
VIKTIGT: Om du använder phantom
matningen/strömmatningen se till att GAIN
eller VOLUME ratten är nerdragen när du
kopplar in/ut instrumentkabeln.
___________________________________
GAIN - Här justeras instrumentets
signalstyrka till rätt arbetsnivå för vidare
bearbetning i EBS Drome.
För bästa grundnivå, vrid upp GAIN
kontrollen tills PEAK blinkar till vid
högsta utsignal från instrumentet.
Not: Rätt inställd GAIN är en förutsättning
för att signalbearbetningen i EBS Drome
skall bli fullgod.
IMPORTANT: If you are using the
phantom powering make sure the GAIN or
the VOLUME knob is set to zero while
plugging in the instrument cable.
GAIN - Control to adjust the instruments'
signal strength to the right operating level
in the EBS Drome.
For optimum basic signal level, turn up
the GAIN knob until the PEAK led starts
flashing from the strongest signal from the
instrument.
Note: A correctly set GAIN is vital for the
signal processing to work properly in the
EBS Drome.
BALANCED OUTPUT - Is a high quality
balanced output. Designed electronically
floating, which means the output always
will adapt itself when sending to an
asymmetrical device such as an unbalanced
input, to keep a correct level with high
noise immunity.
The balanced output functions as a line
box for connecting to PA mixing consoles
or to studio or broadcast recording units.
Lifting ground is a great aid in many
occasions. When required, set the Gnd Lift
DIP switch (no 1) at the rear panel to upper
position to disconnect the ground from the
output.
The Post Eq DIP-switch no 2 at the rear
selects the signal source. In the upper
position this switch selects the overall
sound included effects, otherwise, in the
lower posision an uncolored sound is taken
immediately after the input and gain
sections.
The balanced output takes its’signal from
the left loop channel by default.
The MONITOR signal is never present
at this output.
___________________________________
SPEAKER SIMULATOR - The EBS-150
Drome features a speaker simulator for the
balanced output. This feature is tuned
together with the speaker and cabinet in
order to send the same sound image from
the combo as heard on stage.
To activate this function, put DIP-switch
no 3 into upper position.
Note: The speaker simulator function is
only available for the balanced output.
BALANCED OUTPUT - Är en
linjeutgång av mycket hög kvalitet. Denna
utgång innehåller en elektroniskt flytande
balansering som vid asymmetrisk
mottagning i t.ex. en obalanserad ingång,
är självjusterande för att alltid ge en perfekt
signalöverföring.
Den balanserande utgången fungerar som
en linebox och kan anslutas till t.ex. PA-
mixers eller studioinspelningsutrustning.
Jordlyft är till stor hjälp när jordbrum
uppstår. Ställ Gnd Lift omkopplaren, DIP-
omkopplare nr 1 i uppfällt läge för att
koppla bort jorden.
Post Eq omkopplaren (DIP-switch nr 2)
väljer vilken signal som skall sändas. I det
övre läget tappas hela ljudbilden av
inklusive effekter, medan det lägre läget
väljer ljudet direkt efter ingångens GAIN
kontroll.
Den balanserade utgången hämtar sin
signal ifrån vänster kanal ifrån
effektloopen.
MONITOR signalen finns aldrig på
denna utgång.
___________________________________
SPEAKER SIMULATOR - EBS-150
Drome innehåller en högtalarsimulator för
den balanserade utgången. Den här
funktionen är kalibrerad mot högtalaren
och kabinettet för att samma ljudspektrum
sänds iväg från kombon som ljudet som
hörs live.
För att aktivera denna funktion, ställ
DIP-omkopplare nr 3 i uppfällt läge.
Not: Högtalarsimulatorn är endast
tillgänglig på den balanserade utgången.

MONITOR INPUT • BASS ERASER CHARACTER
14

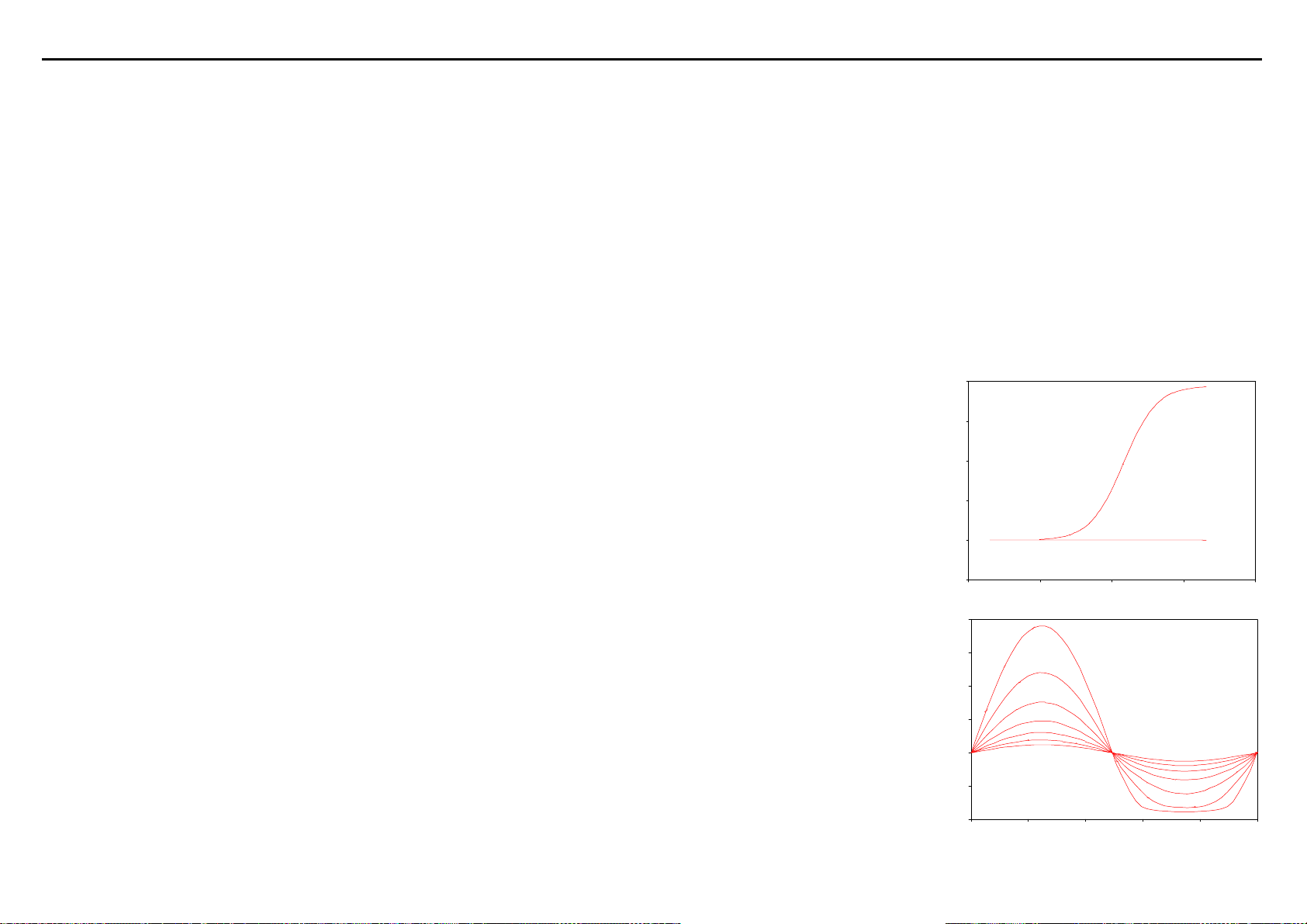

CHARACTER SWITCH IN
OUTER POSITION
100 1 k 10k
8.0
4.0
0 dB
Typical “Solid State”
enhancement curve
TYPICAL TUBE
SIMULATION CURVE
7
MONITOR INPUT - This input is useful
for using the EBS-150 DROME as a
monitor or simply to mix in selected
external sound sources, such as tape, DAT
or CD units. This signal is controlled by
the MONITOR knob on the front.
This input is in stereo which makes it
ideal for headphones practicing, and if
you wish to monitor a mono signal in both
channels, connect the signal source to the
left input.
Note: The monitor signal is never present
at the balanced output.
__________________________________
BASS ERASER - The EBS-150 Drome is
equipped with a special developed filter
for cutting the bass information on the
monitor inputs.
This has the advantage e.g. when
playing along with a fullrange signal
when you wish to fill in the bass with the
instrument.
The Bass Eraser has two options, fine
(1) and course setting (2), which are set
with DIP-switches no 6 and 5 respectively.
To activate this option, put the DIP-
switches in the lower position.
MONITOR INPUT - Med hjälp av den
här ingången kan du använda EBS-150
Drome som monitor, eller ansluta yttre
ljudkällor från t.ex. bandspelare, DAT eller
CD. Styrkan regleras med MONITOR
kontrollen på frontpanelen.
Den här ingången är i stereo vilket gör
den idealisk för hörlurslyssning, och om du
vill lyssna på en monosignal i båda
kanalerna, anslut signalkällan till vänster
ingång (Left).
Not: Monitorsignalen finns aldrig på den
balanserade utgången.
___________________________________
BASS ERASER - EBS 150-Drome är
utrustad med ett specialutvecklat filter för
att ta bort basinformationen från monitor
ingångarna.
Den här funktionen är användbar när du
t.ex. spelar med monitor och vill fylla i
basinformationen från en fullrangesignal
med instrumentet.
Bass Eraser har två inställnings-
möjligheter, fin (1) och grov inställning
(2), som ställs in med DIP-omkopplare 6
repektive 5. För att aktivera de här
funktionerna, ställ omkopplarna i nerfällt
läge.
CHARACTER - The EBS-150 Drome
provides an overall mode switch which
makes it possible to choose either solid state
operation, outer position, or tube simulation
action, inner position.
In the outer position, the high end is
slightly enhanced while maintaining the
full dynamic range of the combo.
In the inner position, the tube simulator
is activated over the compressor section,
after the filter section, which generated
extra harmonic overtones, and in the same
time the overall sound character of the
combo is compressed and tighter.
CHARACTER - EBS-150 Drome är
försedd med en omkopplare character,
som bestämmer grundljudkaraktären på
kombon. I det yttre läget ges ett typiskt
solid-state sound, och i det inre läget
aktiveras rörsimulatorn.
I det yttre läget förstärks diskanten
något, medan dynamiken hälls uppe till ett
maximum i kombon.
I det inre läget aktiveras rörsimulatorn
som arbetar över kompressorn, efter
filterdelen. Rörsimulatorn genererar
harmoniska övertoner samtidigt som
helheltsljudbilden blir något komprimerad
och tightare.

FILTERS EFFECTS LOOP
BRIGHT FILTER:
100 1.0k 10k
20
10
d
B
-5
Maximum
Mid setting
Minimum
8
GND PH. SIGNAL
POWER
13
FILTERS - The filter section contains four
enhanced performance filters:
BRIGHT is an advanced high pass filter
capable of producing bright high treble
timbre, without adding practically any
noise.
BASS is a 'shelving' type 12dB/oct slope
phase compensated bass filter with a wide
gain range.
MIDDLE has an extended frequency
range of 50-3k Hz. This filter facilitates
total control over the mids, with a wide
bandwidth giving a natural and non-
peaking result. In addition, at minimum
setting this filter facilitates a notch
function, suitable for cutting an exact
frequency.
TREBLE is a 'bell' type filter peaking at 5
kHz controlling the higher mids and treble
registers, giving presence and ambiance to
the sound.
The filter section is also equipped with a
BYPASS switch for quick reference back to
the original flat sound.
FILTER - Filterdelen erbjuder dig fyra
högeffektiva filter:
BRIGHT är ett mycket avancerat
effektfilter som tar fram övertoner och
strängklang utan att lägga till störande
brus.
BASS är ett faskompenserat 12dB/-oktav
rent lågpassfilter med mycket stor
förstärkning.
MIDDLE har en bred frekvensinställning
från 50-3k Hz. Detta filter ger en optimal
kontroll över mellanregistret med ett
naturligt ljud utan ”fula” klipptendeser. I
minimiläget ger det här filtret en notch
funktion vilket gör det möjligt att effektivt
kapa oönskade frekvenser.
TREBLE är ett bandpass-filter omkring 5
kHz. som kontrollerar högre mellan- och
diskantregister med ett klart och naturligt
sound som resultat.
Filterdelen är utrustad med en BYPASS
omkopplare för enkel referens till det
ursprungliga ofärgade ljudet.
EFFECTS LOOP - EBS-150 Drome is
provided with an effect loop for the use of
external units such as box or rack effects.
This loop can be set to operate in two
different modes:
Serial Loop:
When DIP-switch no 4 is in the lower
position the loop is configured for serial
operation. When connecting effects to the
loop, the internal line is bypassed and all
signal passes through the external unit and
back to the EBS Drome.
Parallel Loop:
When DIP-switch no 4 is in the upper
position the loop is set for parallel
operation, so when connecting an effect to
the effect returns, the signal is equally
mixed between the send signal and the
signal present on the effect returns.
The loop puts the external effects after
the filter and compressor sections.
__________________________________
The effect loop also facilitates the option
of phantom power. To activate the phantom
power, set DIP-switch no 7 to lower
position.
The Phantom power for left and reight
channel are individual.
Refer to figure below for connection.
EFFECTS LOOP - EBS-150 Drome har
även en effektloop för inkoppling av
externa effekter i box eller rackformat.
Effektloopen kan arbeta i två olika lägen:
Seriell Loop:
När DIP-omkopplare nr 4 är i nerfällt läge
är loopen ställd att arbeta i seriell mode.
När loopen kopplas till effekter bryts den
interna kopplingen och allt ljud passerar
igenom effekterna och tillbaks till
förstärkaren.
Parallell Loop:
När DIP-omkopplare nr 4 är i uppfällt läge
är loopen ställd i parallellt läge, vilket
betyder att när effekter kopplas till
returerna mixas signalen mellan signalen
på send och de båda returerna.
Effektloopen ligger efter filter och
kompressor.
___________________________________
Effektloopen har också möjlighet att
phantommata externa enheter. För att
aktivera phantommatningen, ställ DIP-
omkopplare nr 7 i nerfällt läge.
Phantommatningen för höger och
vänster kanal är oberoende.
För inkoppling se nedanstående figur.

LO-Z INPUT • TUNER OUT • LINE OUT FILTERS
12
BASS FILTER:
100 1k 10k
20
10
0 dB
-10
-20
MIDDLE FILTER :
100 1k 10k
20
10
0 dB
-10
-20
Notch
TREBLE FILTER :
100 1k 10k
20
10
0 dB
-10
-20
9
LO-Z INPUT - This input found or the
rear panel is a low impedance instrument
input suitable for connecting e.g. wireless
equipment, rack units or others with low
impedance output.
When the normal input on the front is
being used, this input automatically is
muted.
Note: The phantom power option is not
available on this input.
___________________________________
TUNER OUT - This low impedance output
is suitable for driving tuners. The signal
from this output is identical to the
instruments’ signal.
__________________________________
LINE OUT - This is a fullrange output that
will drive multiple poweramps, extending
the power of the system.
Connect with advantage an external
poweramp or an active cabinet, EBS
AC300, AC311 or AC315 to this output to
easily extend the system power.
Note: The LINE OUT, internal power amp
and the speakers are by default attached to
the signal source coming from the RIGHT
loop return.
LO-Z INPUT - Den här ingången som
återfinns på bakpanelen är en lågimpedans
instrumentingång lämplig för t.ex. trådlösa
system, rackenheter eller annan utrustning
med låg utimpedans.
När den vanliga ingången på fronten
används kopplas automatiskt den här
ingången ur.
Not: Phantom power är inte tillgänglig på
den här ingången.
___________________________________
TUNER OUT - Denna lågimpedans-
utgång är användbar för t.ex. stämapparat.
Utsignalen är identisk med instrumentets
egen signal och styrka.
___________________________________
LINE OUT - Denna fullrange utgång kan
driva ytterligare slutsteg för ökad uteffekt i
större system.
Anslut gärna ett yttre slutsteg eller en
aktiv högtalarlåda, EBS AC300, AC311
eller AC315 till den här utgången för att
enkelt öka uteffekten i systemet.
Not: LINE OUT, det interna slutsteget samt
högtalarna tar sin signalkälla ifrån höger
retur (RETURN R) på effektloopen.

COMP/LIMIT MONITOR • VOLUME • PHONES
dB IN
dB
OUT
1:1
3:1
Threshold
(Internal)
10 11

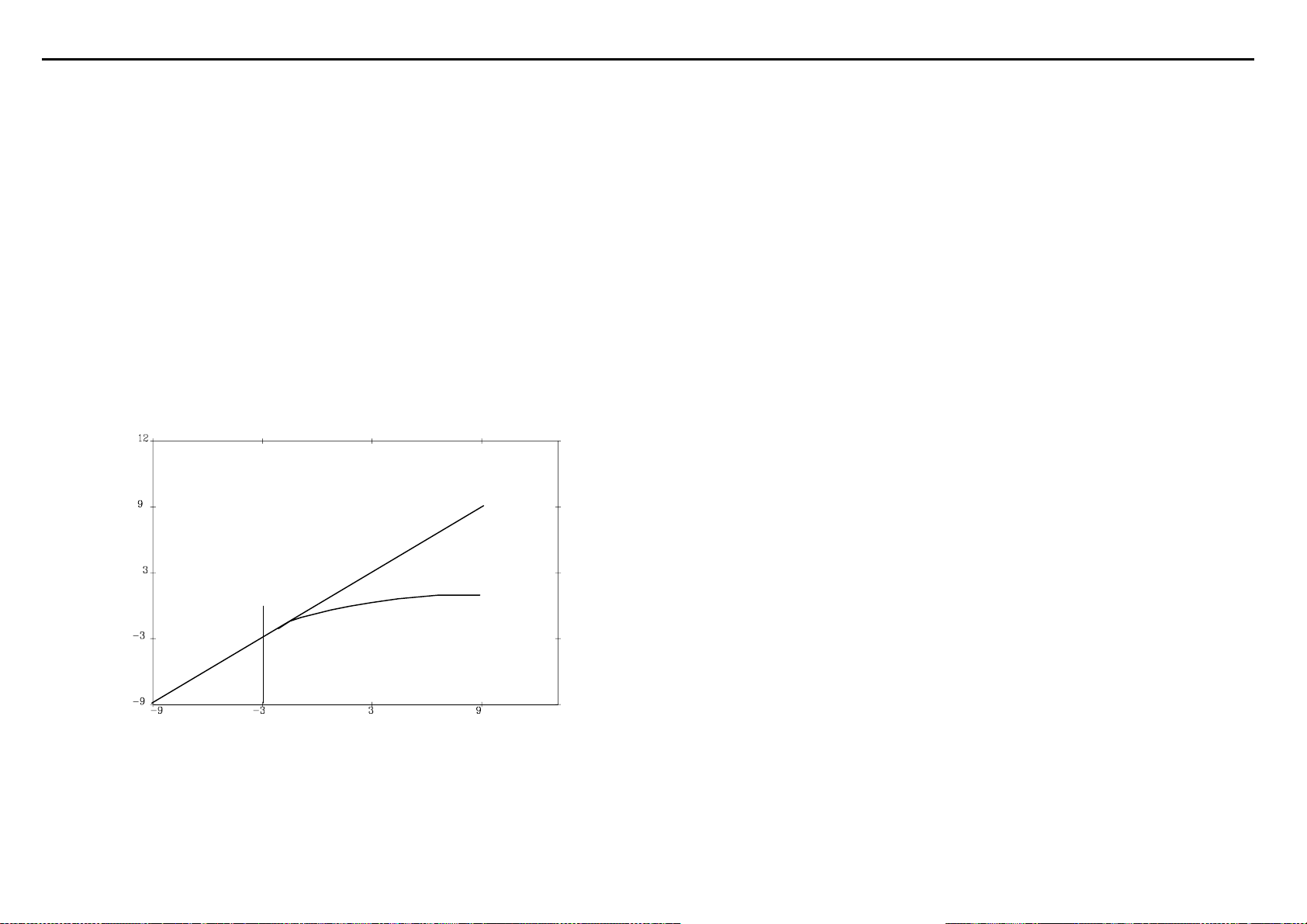

COMP/LIMIT - A low noise com-
pressor/limiter that works fast and
effectively, tightening up the sound and
preventing the bass head from saturating at
peaks when approaching the headroom
limit. A string may be plucked very hard
and fast, without any greater difference in
level or side effects.
The COMP/LIMIT knob sets the
compression ratio, i.e. the signal strength
relation between the input and output. The
higher ratio the more compression.
The LED intensity dynamically indi-
cates the amount of compression during
play.
COMP/LIMIT - Är en lågbrusig och
mycket snabb kompressor/limiter som
utjämnar volymtoppar likt en stötdämpare.
T.ex. så kan en sträng slås an mycket
snabbt och kraftigt utan att nivån förändras
nämnvärt från det lugna spelandet, utan
störande biljud.
COMP/LIMIT ratten bestämmer
kompressionsgraden, d.v.s. förhållandet
in/ut för kompressorn. Ju högre förhållande
desto mer kompression.
Lysdioden indikerar dynamiskt hur
mycket kompressorn arbetar när du spelar.
MONITOR - This knob sets the volume
for the external signal source connected to
the monitor input at the rear panel. This
source can be anything from tape, CD or
DAT recorder to monitor sections from a
mixing console.
The monitor signal is mixed with the
internal signal in the EBS-150 Drome and
is also present for external equipment at the
LINE output.
Note: The balanced output on the front
never contains the signal from the monitor
section.
___________________________________
VOLUME - The VOLUME knob controls
all volume in the unit, controlling the
poweramp and LINE output. The balanced
output (XLR) is not effected by the setting
of this knob.
___________________________________
PHONES - Use this output to connect
standard stereo headphones to the EBS-150
Drome. This output automatically mutes
the internal poweramp/cabinet and line
output LINE OUT.
MONITOR - Den här kontrollen
bestämmer ljudstyrkan för signalkällan
ansluten till monitoringången på baksidan.
Du kan ansluta allt ifrån bandspelare, CD
och DAT till monitor-lyssning från
mixerbord.
Monitorsignalen är inmixad med den
interna signalen i EBS-150 Drome och är
även tillgänglig för annan extern utrustning
på LINE utgången.
Not: Den balanserade utgången på
frontpanelen lämnar aldrig någon signal
från monitordelen.
___________________________________
VOLUME - Utgångsvolymen VOLUME
kontrollerar all volym genom förstärkaren
fram till slutsteget samt LINE utgången.
Den balanserade utgången (XLR) påverkas
dock ej.
___________________________________
PHONES - Använd den här utgången för
att ansluta vanliga stereohörlurar till EBS-
150 Drome. Denna utgång stänger
automatiskt av slutsteget samt
linjeutgången LINE OUT.
