EBS EBS-300 Gorm User manual

EBS-300
MADE IN SWEDEN BY EBS SWEDEN AB
FRAMNÄSBACKEN 12, S-171 42 SOLNA, SWEDEN
[phone], FAX : [phone]
E-MAIL: [email protected]
WEB: http://www.ebs.bass.se
20
USERS MANUAL
EBS-300
PROFESSIONAL BASS COMBO
C
ONTENTS:P AGE:
——————————————————————————
—
INTRODUCTION 2
GETTING STARTED 2-3
SAMPLE SOUND SETTINGS 4-5
FRONT PANEL:
INPUT • GAIN 6
CHARACTER 7
FILTERS 8-9
COMP/LIMIT 10
OCTAVER • MONITOR 11
CROSSOVER • BI-AMP 12
PHONES • VOLUME • BAL.OUT 13
REAR PANEL:
MONITOR INPUT • EFFECTS LOOP 14
REMOTE • LINE OUT • LOW OUT 15
POWER AMP/CABINET 16
BLOCK DIAGRAM 17
SPECIFICATIONS 18-19
1

INTRODUCTION • GETTING STARTED SPECIFICATIONS
RUPRU*RUPWKH2OGDQGKLVVRQ+DUDOG%OnWDQG%OXHWRRWK
ZHUHOHJHQGDU\NLQJVDQGFRQTXHURUVLQ6FDQGLQDYLDLQWKH9LNLQJ
$JH,WPLJKWEHVXJJHVWHGWKDW*RUP·VZLOGWHPSHUKDVPDUNHG
WKH6ZHGLVKODQJXDJH7KHZRUGJRUPDPHDQVVD\LQJVRPHWKLQJLQD
YHU\ORXGYRLFH
2
BALANCED OUTPUT: Output Level nominal - 10 dBv
Output Impedance < 10 ohms current lim.
Frequency Response +0/-3 dB 35 - 20k Hz
Dynamic Range: linear 102 dB typ.
A-weighted 105 dB min.
XLR Connections 1-GND, 2-Hot, 3-Cold
Options Pre/Post EQ,
GND LIFT
EFFECTS LOOP: Loop Signal Level nominal -10 dBv
Gain Unity (1:1)
Output Impedance (Send) <100 ohms
Input Impedance (Return) 47 kohms // 100 pF
LINE OUT: Output Impedance: < 5 kohms
Nominal Signal Level: 0 dBv
REMOTE: Connection: RING = Octaver
TIP = Comp/Limit
Function Connect to GND
for bypass
Threshold 0.7 V
Current 12 mA suitable for LED
POWERAMP/ Continuous Output Power 240 W RMS
CABINET: Dynamic Output Power 300 W RMS
Cabinet: Impedance 4 ohms
Crossover Freq. 4.5 kHz
Resonance 75 Hz
Volume 45 l
AUXILIARY INFO: Power Requirements max 350 W
Mains Protection: T3.15A Fuse ( 230V )
T6.3A Fuse ( 117V )
Dimensions: 22.5" (570 mm) Width
13" (330 mm) Depth
20.5” (520 mm) Height
Weight: 71 lbs. ( 32 kg )
Shipping 75 lbs. ( 34 kg )
References: 0 dBv = 0.775 V RMS
Specifications are subject to change without notice!
19
*
9L JUDWXOHUDU GLJ WLOO YDOHW DY EDVFRPERQ
(%6*RUP
(%6 *RUP lU GHQ PHVW NRPSOHWWD
NUDIWIXOOD RFK IOH[LEOD EDVFRPER VRP
QnJRQVLQ KDU WLOOYHUNDWV 0HG LQE\JJW
GHOQLQJVILOWHU PRQLWRUIXQWLRQ VXSHUDNWLYD
ILOWHURFKGHWNODVVLVND(%6OMXGHWHUEMXGHU
(%6 *RUPHQPlQJGP|MOLJKHWHUVRP
EHVNULYVLGHQQDPDQXDO0HQI|UVWDYDOOW
I|OMHU HQ LQWURGXNWLRQ VRP KMlOSHU GLJ DWW
EOLEHNDQW(%6*RUP
ATT KOMMA IGÅNG...
1. Packa försiktigt upp combon.
2. Se till att alla kontroller är ställda fullt
motsols. Fortsätt med att ställa de tre
filterrattarna märkta BASS, MIDDLE
och TREBLE till mittposition. Leta upp
filteromkopplaren och ställ den i läge
BYPASS. Se även till att omkopplaren
märkt Character är i uttryckt läge. Nu
är ljudet i EBS Gorm "nollställt" och
redo för att skapa just ditt personliga
sound.
3. Koppla in din bas.
4. Spela hårt på basen och vrid upp GAIN
ratten tills PEAK dioden börjar blinka.
Än har du inget hörbart ljud, men en
perfekt signal att jobba vidare med.
5. Sök och vrid upp VOLUME ratten till
lämplig ljudnivå.
&RQJUDWXODWLRQVRQ\RXUFKRLFHRIWKH(%6
*RUPEDVVJXLWDUFRPER
7KH (%6 *RUP LV WKH PRVW SRZHUIXO
YHUVDWLOH DQG FRPSOHWH EDVV FRPER HYHU
EXLOW :LWK EXLOW LQ FURVVRYHU PRQLWRU
VHFWLRQ DQG DVXSHU SRZHUIXO (4WKH XQLW
RIIHUV DQ H[WUHPHO\ ZLGH UDQJH RI SRVVL
ELOLWLHV ZKLOH PDLQWDLQLQJ WKDW FODVVLF (%6
VRXQG 7KHVH EULHI WXWRULDOV ZLOO KHOS \RX
WR EHFRPH DFTXDLQWHG ZLWK VRPH RI WKH
IHDWXUHVRIWKH(%6*RUP
GETTING STARTED...
1. Carefully unpack the bass combo.
2. Check that the controls are set fully
counter clockwise. Proceed by turning
the three filter knobs marked BASS,
MIDDLE and TREBLE to mid position.
Locate the filter switch and set it to
BYPASS. Make also sure that the
switch marked Character is in its’ outer
position. Now the EBS Gorm’s settings
are "zeroed" and ready to be
personalized.
3. Plug in your bass.
4. While plucking the strings as hard as
you would during your hardest playing,
gradually increase the GAIN knob until
the PEAK led starts to flash at peaks.
5. Move over to the VOLUME knob and
adjust for the desired output volume.

SPECIFICATIONS GETTING STARTED
INPUT: Input Impedance 1 Mohms // 100 pF
Phantom Power: 10 V, 5 mA max.
GAIN: Gain Range min/center/max -∞/ +6 /+26 dB
Gain Peak LED +10 dBv
Frequency Response +0/-3 dB 35 - 20k Hz
CHARACTER: Filter: Type Shelving High/Low Pass
Gain: +6 dB @ 75 Hz
-2.5 dB @ 800 Hz
+3 dB @ 6 kHz
COMP/LIMIT: Compressor Gain 0 dB
Attenuation max 24 dB
Compression Ratio max 3:1
Attack (80%) typ <10 ms
Release (80%) typ 100 ms
Distortion 1 kHz/0 dBv 0.04 %
10 kHz/+15 dBv 0.22 %
FILTER SECTION: Bass Filter: Type 12 dB/oct. Shelving
Gain Range +/- 15 dB @ 100 Hz
Middle Filter: Type Bandpass Filter
Q 0.5
Gain Range +/- 15 dB @ 400 Hz
Frequency 50 - 1k Hz
Treble Filter: Type Bell
Q 0.5
Gain Range +/- 15 dB @ 5 kHz
Bright Filter: Type High Pass
Gain Range -0 / +20 dB @ 10 kHz
OCTAVER: Octaver Bandwidth 30 - 250 Hz
Trigging Threshold @ 100 Hz -60 dBv
CROSSOVER FILTER: Frequency Range 50 - 500 Hz
Slope 12 dB/oct.
Output Impedance LOW OUT 10 ohms
MONITOR: Input: Type Balanced ¼” jack,
Virtual GND
Connection TIP = Hot, RING = Cold
Impedance 10 kohms unbalanced,
20 kohms balanced
Sensitivity 0 dBv
Monitor Gain max 10 dB
18 3
BUILDING THE SOUND...
<RXU(%6*RUPIHDWXUHVDQHQKDQFHG
WRQH VKDSLQJ FLUFXLW WKDW ZLOO HQDEOH \RX
WRFUHDWHDYDULHW\RIEDVVVRXQGV
6. Toggle the BYPASS switch to it’s outer
position to enable sound shaping.
7. Play your bass. Note that there isn't any
difference in the sound yet.
8. The filters are basically of the boost/cut
design. This means that the level controls
marked with + and - signs, either boost or
cuts the selected frequency band. Further,
the MIDDLE section has got a frequency
control for precise adjustment of the
midrange.
9. Gradually increase or decrease the level and
vary the frequency, where is, of the various
filter sections. Notice how the sound is
effected. An A/B comparison can be made
by switching the filter switch to BYPASS.
10.
Repeat as above by trying out the preshape
filter Character. Note that this control is not
effected by the BYPASS switch.
11.
Proceed to the COMP/LIMIT knob. This
control adjusts the compression and is useful
when playing very dynamic or loud.
12.
Turn up the COMP/LIMIT knob to mid and
max position. Notice how the peaks in
volume will straighten out as you play
harder and harder.
13.
Now, go on to the BRIGHT next to the filter
switch and turn it half way up. Play your
bass. The BRIGHT filter is a high pass filter
which works on the highest frequencies of
the bass to give enhanced ambiance and
presence.
7KLVZDVDEULHIWXWRULDORI(%6 *RUP $V
\RXJRRQIXUWKHULQWKLVPDQXDO\RXZLOO
OHDUQKRZWRXVHDQGXWLOL]HDOORIWKHXVH
IXOIHDWXUHVWKDWWKH(%6*RUPRIIHUV\RX
GOOD LUCK !
BYGGA UPP ETT LJUD...
(%6 *RUP LQQHKnOOHU HQ P\FNHW VR
ILVWLNHUDG OMXGEHDUEHWQLQJVGHO VRP HU
EMXGHUGLJHQPlQJGDQYlQGEDUDEDVOMXG
6. Ställ BYPASS omkopplaren i uttryckt läge.
Detta tillåter oss att bearbeta ljudet.
7. Spela på din bas. Notera att det inte är
någon skillnad i ljudet än.
8. Filterrattarna som är markerade med + och
- tecken kan antingen förstärka eller dämpa
det aktuella frekvens- området. Dessutom
har MIDDLE ytterligare en ratt för
frekvensval som ger dig total kontroll över
mellanregistrets klang och karaktär.
9. Ändra filter-inställningarna och mellan-
registrets frekvenskontroll. Lägg märke till
alla skillnader i ljudet. Jämför det "raka"
med det filtrerade ljudet genom att koppla
om filteromkopplaren till BYPASS läget.
10.
Prova enligt ovan med att använda preshape
filtret märkt Character. Notera att detta
filter inte påverkas av BYPASS
omkopplaren.
11.
Fortsätt över till COMP/LIMIT ratten.
Kompressorn är användbar t.ex. för att
undvika överstyrning vid dynamiskt och
starkt spel.
12.
Vrid upp COMP/LIMIT ratten till mitten
och maxläge. Lägg märke till hur volymen i
topparna dämpas ju hårdare du spelar.
13.
Gå vidare till BRIGHT precis bredvid filter
omkopplaren och vrid upp BRIGHT ratten
samtidigt som du spelar på basen. BRIGHT
filtret tar fram de högsta frekvenserna från
basen, med ökad närhetskänsla och briljans
som resultat.
1XKDUGXInWWHQVQDEELQWURGXNWLRQLKXU
(%6 *RUP IXQJHUDU )RUWVlWW DWW I|UGMXSD
GLJ L GHQQD PDQXDO RFK XSSWlFN DOOD GH
P|MOLJKHWHUVRP(%6*RUPHUEMXGHUGLJ
LYCKA TILL !

SAMPLE SOUND SETTINGS BLOCK DIAGRAM
ALLROUND
HEAVY
ROCK
FUNKY
SLAP
FRETLESS
UPRIGHT
REGGAE
417

POWER AMP/CABINET SAMPLE SOUND SETTINGS
16
BLUES
TAPPING
ROCK
HEAVY
JAZZ
__________
__________
__________
__________
__________
__________
5
POWERAMP/CABINET - The internal
accelerated poweramp is of the MOSFET
design giving natural sound reproduction
and high power output with exceptional
clarity.
The incorporated soft clip system
provides tube-alike distortion
characteristics, protects the power amp
from saturation and increases it’s output
performance and sound quality.
The poweramp makes possible
maximum continuous power output,
reducing the maximum temperature of the
unit by the use of the SCS™ cooling
system, specially developed by EBS
Sweden AB.
The two 10” Evolution speakers together
with our fluid cooled high frequency
driver give the combo a powerful and
natural sound throughout the entire
frequency spectrum with unbeatable
dynamics and warmth.
IMPORTANT: Make sure not to cover
the ventilation cutouts on the rear panel.
,
EBS will not take responsibility for
eventual hearing damages caused by
the powerful EBS-300 Gorm.
POWERAMP/CABINET - Det inbyggda
accelererade slutsteget är av MOSFET-typ
som ger ett naturligt klart ljud med högsta
uteffekt.
Det interna steget har en inbyggd soft-clip
funktion som simulerar rördistorsion.
Denna funktion förhindrar slutsteget från
att bottna och ökar därmed ljudtrycket och
ljudkvalitén.
Slutstegets unika kylsystem SCS™,
speciellt utvecklat av EBS Sweden AB,
klarar maximal uteffekt från slutsteget utan
överhettning.
Med de två 10” Evolution högtalarna samt
det oljekylda 1” diskanthornet får combon
ett kraftfullt och naturligt sound genom
hela frekvensområdet med oslagbar
dynamik och värme.
VIKTIGT: Täck inte för ventilationshålen
på baksidan.
,
EBS tar inget ansvar för eventuella
hörselskador som orsakats av den
kraftfulla EBS-300 Gorm.

INPUT • GAIN REMOTE • LINE OUT • LOW OUT
615
INPUT - A low noise, high impedance
instrument input that will interface
perfectly between the instrument and the
EBS Gorm. No matter if your instrument is
active or passive, this input will handle
them all perfectly.
Optionally, this input can also power
active pickups and circuitry by means of the
EBS Phantom Powering System. Please
consult your music dealer or qualified
service personnel if you wish to use this
feature.
INPUT - En lågbrusig och högimpediv
instrumentingång anpassar alla typer av
instrument till EBS Gorm. Oberoende om
du har en aktiv eller passiv bas, blir
resultatet alltid detsamma, du får en perfekt
matchning.
Denna ingång kan även strömförsörja
aktiva instrument och elektronik, via EBS
Phantom Powering System. Rådgör med
din musikhandlare eller serviceverkstad om
du vill använda dig av denna funktion.
VIKTIGT: Om du använder phantom
matningen/strömmatningen se till att GAIN
eller VOLUME ratten är nerdragen när du
kopplar in/ut instrumentkabeln.
GAIN - Här justeras instrumentets
signalstyrka till rätt arbetsnivå för vidare
bearbetning i EBS Gorm.
För bästa grundnivå, vrid upp GAIN
kontrollen tills PEAK blinkar till vid
högsta utsignal från instrumentet.
Det spelar ingen roll vilken pickup som
används, ingångsanpassningen justeras
automatiskt.
Det innebär att man i de
flesta fall kan få samma lyster och klang
från passiva som aktiva instrument.
Not: Rätt inställd GAIN är en förutsättning
för att signalbearbetningen i EBS Gorm
skall bli fullgod.
IMPORTANT: If you are using the
phantom powering make sure the GAIN or
the VOLUME knob is set to zero while
plugging in the instrument cable.
GAIN - Control to adjust the instruments'
signal strength to the right operating level
in the EBS Gorm.
For optimum basic signal level, turn up
the GAIN knob until the PEAK led starts
flashing from the strongest signal from the
instrument.
It doesn’t matter the type of pickups being
used, the input interfacing is automatically
adjusted. This means one could achieve
about the same brilliance and tone from
passive as for active instruments.
Note: A correctly set GAIN is vital for the
signal processing to work properly in the
EBS Gorm.
REMOTE - The remote jack on the rear
panel is used for remotely switching the
built in compressor and/or octave divider,
with the aid of the EBS-Gorm footswitch.
This input also interfaces with any stereo
standard footswitch or pedal board with, so
called, latching type of contacts.
___________________________________
LINE OUT - This is a fullrange output that
will drive multiple poweramps, extending
the power of the system.
This output is not effected by the setting of
the built-in crossover filter. The output
always leaves a fullrange signal.
___________________________________
LOW OUT - This output together with the
CROSSOVER knob on the front panel bi-
amps the EBS-300 Gorm.
Connect an external poweramp or an
active cabinet, EBS AC315, to the LOW
output, to use the low pass crossover filter.
This output is always active even if the
combo itself is not bi-amped. This is useful
for adding low bass.
REMOTE - Fjärrkontroll-ingången på
baksidan ansluts till EBS-300 Gorms
fotomkopplare för att koppla in/ur den
inbyggda kompressorn och/eller oktavern.
Denna ingång kan även kopplas till
centrala pedalbord med slutande kontakt
funktion.
___________________________________
LINE OUT - Denna fullrange utgång kan
driva ytterligare slutsteg för ökad uteffekt i
större system.
Den här utgången påverkas ej av det
inbyggda delningsfiltret. Utgången lämnar
alltid en fullrange signal.
___________________________________
LOW OUT - Den här utgången ger
möjligheten att dela EBS-300 Gorm aktivt,
beroende på CROSSOVER kontrollen på
frontpanelen.
Anslut ett yttre slutsteg eller aktiv
högtalarlåda, EBS AC315, till LOW
utgången för att utnyttja lågdelningsfiltret.
Den här utgången lämnar alltid signal
även om inte combon i sig är aktivt delad.
Detta är användbart när man t.ex. vill
lägga till mer lågbas.

MONITOR INPUT • EFFECTS LOOP CHARACTER
14
C
HARACTER
PRESHAPE
FILTER:
100 1.0k 10k
+6
+3
d
B
-3
preshape
”flat”
Frequency
Gain
7
MONITOR INPUT - This input is useful
for using the EBS-300 GORM as a
monitor or simply to mix in selected
external sound sources, such as tape, DAT
or CD units. This signal is controlled by
the MONITOR knob on the front.
The monitor input is fully balanced with
virtual ground to avoid hum loops.
Connections:
For a semi-balanced connection,
connect a standard ¼” mono plug to this
jack. For a true balanced connection,
connect ”hot” to the tip and ”cold” to the
ring of the ¼” stereo plug. In both cases,
the ground must always be connected to
the plug.
__________________________________
EFFECTS LOOP - The unit is provided
with an effect loop for the use of external
units such as box or rack effects. When
connecting effects to the loop, the internal
line is bypassed and all signal passes
through the external unit and back to the
EBS Gorm.
The loop puts the external effects after
the filter and compressor sections, but
before the internal effect OCTAVER.
MONITOR INPUT - Med hjälp av den
här ingången kan du använda EBS-300
Gorm som monitor, eller ansluta yttre
ljudkällor från t.ex. bandspelare, DAT eller
CD. Styrkan regleras med MONITOR
kontrollen på frontpanelen.
Monitor ingången är balanserad med s.k.
virtuell jord för att förhindra jordbrum och
jordslingor.
Anslutningar:
En semi-balanserad anslutning görs
enkelt genom att ansluta en vanlig mono
telepropp till den här ingången. För att
åstadkomma riktig balansering, koppla
”het” fas till toppen och ”kall” till ringen
på stereoteleproppen. I båda fallen måste
jorden anslutas till teleproppen.
___________________________________
EFFECTS LOOP - EBS Gorm har även
en effektloop för inkoppling av externa
effekter i box eller rackformat. När loopen
kopplas till effekter bryts den interna
kopplingen och allt ljud passerar igenom
dessa och tillbaks till förstärkaren.
Effektloopen ligger efter filter och
kompressor, men före den interna effekten
OCTAVER.
CHARACTER - The EBS Gorm provides
a preshaping filter, character, which
operates independently from the filter
section and BYPASS switch. This gives the
user the opportunity to preshape the sound
before the final processing is achieved with
the filters.
When pressed to it’s inner position, a
boost is achieved in both the bass and treble
ranges, while the midrange is being slightly
cut.
CHARACTER - EBS Gorm är försett
med ett preshape filter character, som
arbetar helt oberoende från filtersektionen
och BYPASS omkopplaren. Detta ger
möjlighet till förfiltrering innan
bearbetningen görs i filtersektionen.
I intryck läge ger detta filter ett klart ökat
tryck i djupbasen och diskanten, samtidigt
som mellanregistret dämpas något.

FILTERS PHONES • VOLUME • BAL.OUT

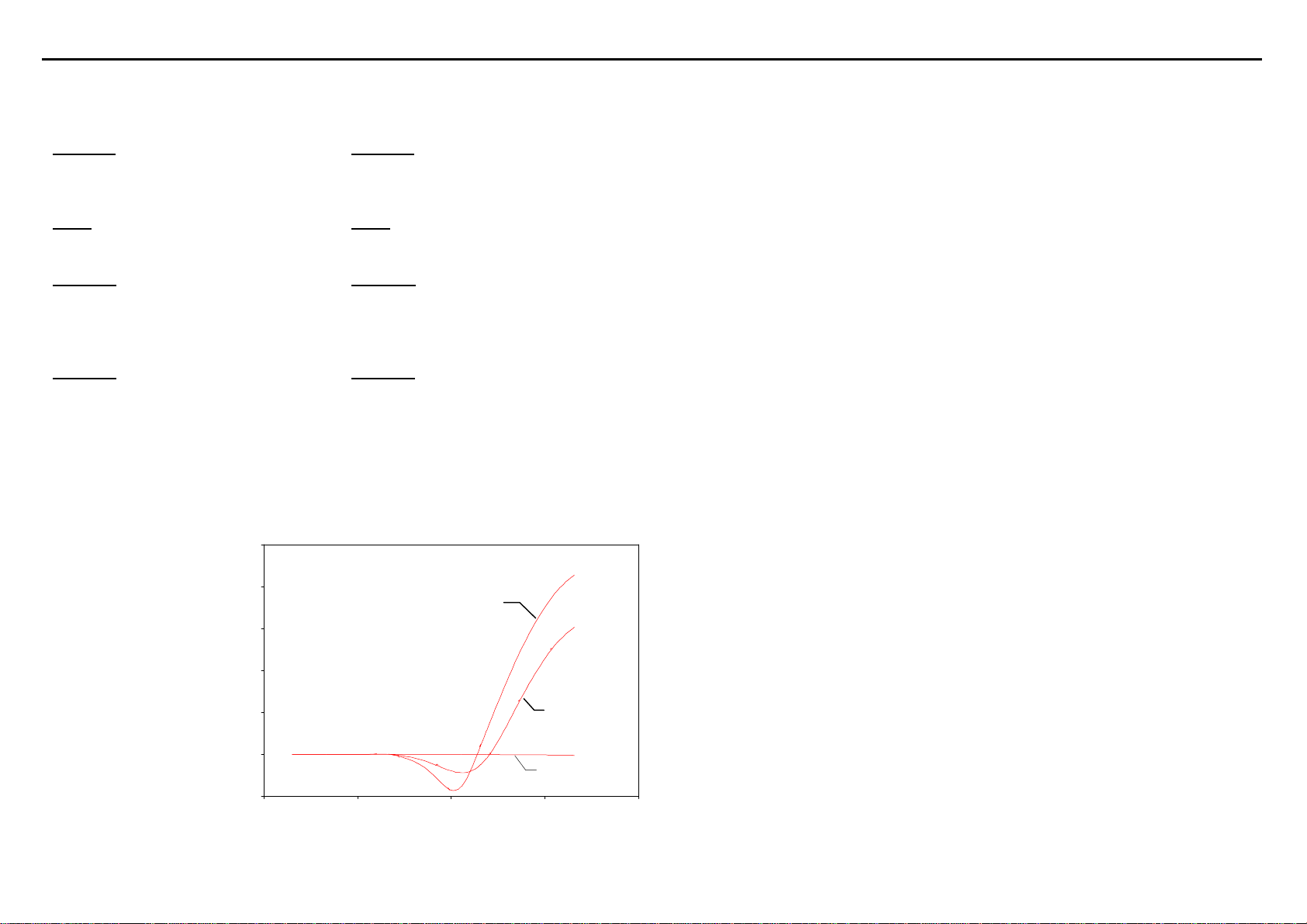

BRIGHT FILTER:
100 1.0k 10k
20
10
d
B
-5
Maximum
Mid setting
Minimum
813
FILTERS - The filter section contains four
enhanced performance filters:
BRIGHT is an advanced high pass filter
capable of producing bright high treble
timbre, without adding practically any
noise.
BASS is a 'shelving' type 12dB/oct slope
phase compensated bass filter with a wide
gain range.
MIDDLE has an extended frequency
range of 50-1k Hz. This filter facilitates
total control over the mids, with a wide
bandwidth giving a natural and non-
peaking result.
TREBLE is a 'bell' type filter peaking at 5
kHz controlling the higher mids and treble
registers, giving presence and ambiance to
the sound.
The filter section is also equipped with a
BYPASS switch for quick reference back to
the original flat sound.
FILTER - Filterdelen erbjuder dig fyra
högeffektiva filter:
BRIGHT är ett mycket avancerat
effektfilter som tar fram övertoner och
strängklang utan att lägga till störande
brus.
BASS är ett faskompenserat 12dB/-oktav
rent lågpassfilter med mycket stor
förstärkning.
MIDDLE har en bred frekvensinställning
från 50-1k Hz. Detta filter ger en optimal
kontroll över mellanregistret med ett
naturligt ljud utan ”fula” klipptendeser.
TREBLE är ett bandpass-filter omkring 5
kHz. som kontrollerar högre mellan- och
diskantregister med ett klart och naturligt
sound som reslutat.
Filterdelen är utrustad med en BYPASS
omkopplare för enkel referens till det
ursprungliga ofärgade ljudet.
PHONES - Use this output to connect
standard stereo headphones to the EBS-300
Gorm. This output automatically mutes the
internal poweramp/cabinet and line
outputs.
___________________________________
VOLUME - The VOLUME knob controls
all volume in the unit, controlling the
poweramp, LINE and LOW output. The
balanced output (XLR) is not effected by
the setting of this knob.
___________________________________
BALANCED OUTPUT - Is a high quality
balanced output. Designed electronically
floating, which means the output always
will adapt itself when sending to an
asymmetrical device such as an unbalanced
input, to keep a correct level with high
noise immunity.
The balanced output functions as a line
box for connecting to PA mixing consoles
or to studio or broadcast recording units.
Lifting ground is a great aid in many
occasions. When required, set the Gnd Lift
switch at the front panel to inner position to
disconnect the ground from the output.
The Post Eq switch at the front selects the
signal source. In the inner position this
switch selects the overall sound included
effects, otherwise an uncolored sound is
taken immediately after the input and gain
sections.
Note: The MONITOR signal is never
present at this output.
PHONES - Använd den här utgången för
att ansluta vanliga stereohörlurar till EBS-
300 Gorm. Denna utgång stänger
automatiskt av slutsteget samt
linjeutgångarna.
___________________________________
VOLUME - Utgångsvolymen VOLUME
kontrollerar all volym genom förstärkaren
fram till slutsteget samt LINE och LOW
utgången. Den balanserade utgången
(XLR) påverkas dock ej.
___________________________________
BALANCED OUTPUT - Är en
linjeutgång av mycket hög kvalitet. Denna
utgång innehåller en elektroniskt flytande
balansering som vid asymmetrisk
mottagning i t.ex. en obalanserad ingång,
är självjusterande för att alltid ge en perfekt
signalöverföring.
Den balanserande utgången fungerar som
en linebox och kan anslutas till t.ex. PA-
mixers eller studioinspelningsutrustning.
Jordlyft är till stor hjälp när jordbrum
uppstår. Tryck in Gnd Lift omkopplaren för
att koppla bort jorden.
Post Eq omkopplaren väljer vilken signal
som skall sändas. I det inre läget tappas
hela ljudbilden av inklusive effekter, medan
det yttre läget väljer ljudet direkt efter
ingångens GAIN kontroll.
Not: MONITOR signalen finns aldrig på
denna utgång.

CROSSOVER • BI-AMP FILTERS
CROSSOVER
FILTER :
(LOW)
3
0100
3
00 1 k
3
k
0
-10
-20
-30
500 Hz
50 Hz
12
BASS FILTER:
100 1.0k 10k
20
10
d
B
-10
-20
MIDDLE FILTER :
100 1.0k 10k
20
10
d
B
-10
-20
50-1k Hz
TREBLE FILTER :
100 1.0k 10k
20
10
d
B
-10
-20
9
CROSSOVER - The incorporated active
crossover gives the possibility to bi-amp the
EBS-300 Gorm in combination with other
units such as external poweramps/cabinets
or powered cabinets (EBS AC-315 sub bass
cabinet), within the sweepable frequency
range 50-500Hz.
BI-AMP - This switch sets the mode of
operation for the EBS-300 Gorm.
In the inner position the combo is
connected to the crossover high filter.
In the outer position the combo is set to
fullrange operation, independently of the
crossover frequency controlled by
CROSSOVER.
Note: The LINE and LOW outputs are not
effected by the setting of the switch.
CROSSOVER - Det inbyggda
delningsfiltret ger möjlighet att aktivt dela
EBS-300 Gorm i kombination med t.ex.
externa slutsteg/högtalare eller aktiva
högtalarlådor (EBS AC-315 sub-bas), inom
det svepbara delningsområdet 50-500 Hz.
BI-AMP - Omkopplaren bestämmer hur
CROSSOVER påverkar EBS-300 Gorm.
I intryckt läge kopplas högdelningsfiltret
in till det interna steget och högtalarna.
I uttryckt läge arbetar combon i fullrange,
oberoende av frekvensinställningen hos
CROSSOVER.
Not: LINE och LOW utgångarna berörs
inte av omkopplaren.

COMP/LIMIT OCTAVER • MONITOR
dB IN
dB
OUT
1:1
3:1
Threshold
(Internal)
10 11
COMP/LIMIT - A low noise com-
pressor/limiter that works fast and
effectively, tightening up the sound and
preventing the bass head from saturating at
peaks when approaching the headroom
limit. A string may be plucked very hard
and fast, without any greater difference in
level or side effects.
The COMP/LIMIT knob sets the
compression ratio, i.e. the signal strength
relation between the input and output. The
higher ratio the more compression.
The LED intensity dynamically indi-
cates the amount of compression during
play.
COMP/LIMIT - Är en lågbrusig och
mycket snabb kompressor/limiter som
utjämnar volymtoppar likt en stötdämpare.
T.ex. så kan en sträng slås an mycket
snabbt och kraftigt utan att nivån förändras
nämnvärt från det lugna spelandet, utan
störande biljud.
COMP/LIMIT ratten bestämmer
kompressionsgraden, d.v.s. förhållandet
in/ut för kompressorn. Ju högre förhållande
desto mer kompression.
Lysdioden indikerar dynamiskt hur
mycket kompressorn arbetar när du spelar.
OCTAVER - The octave divider produces
single notes one octave below the pitch
played, adding a new dimension to the
sound. A very fast tracking design allows
fast playing techniques to be accurately
reproduced. This also permits octave notes
to be played simultaneously, while the unit
triggers on the lower note. The octaver is
designed to work with primarily the lower
and mid bands.
The OCTAVER knob sets the volume for
the ”octavided” signal, and can also be
muted with the external foot switch for
quick access to the effect while playing.
___________________________________
MONITOR - This knob sets the volume
for the external signal source connected to
the monitor input at the rear panel. This
source can be anything from tape, CD or
DAT recorder to monitor sections from a
mixing console.
The monitor signal is mixed with the
internal signal in the EBS-300 Gorm and is
also present for external equipment at the
LINE and LOW outputs.
Note: The balanced output on the front
never contains the signal from the monitor
section.
OCTAVER - Skapar en enskild ton en
oktav under den ton som spelas. En snabb
triggdesign tillåter snabba och transientrika
speltekniker utan feltriggning.
Octavern medger också oktavspel, där den
lägre tonen av de två spelade oktaveras
nedåt.
Octavern är designad att arbeta främst i bas
och mellanregistren.
OCTAVER ratten bestämmer styrkan på
den ”oktaverade” signalen. Effekten kan
även stängas av med fotomkopplare för
snabb omkoppling under spel.
___________________________________
MONITOR - Den här kontrollen
bestämmer ljudstyrkan för signalkällan
ansluten till monitoringången på baksidan.
Du kan ansluta allt ifrån bandspelare, CD
och DAT till monitor-lyssning från
mixerbord.
Monitorsignalen är inmixad med den
interna signalen i EBS-300 Gorm och är
även tillgänglig för annan extern utrustning
på LINE och LOW utgångarna.
Not: Den balanserade utgången på
frontpanelen lämnar aldrig någon signal
från monitordelen.
