EDOBE XDOM EM User manual

User guide 5
Bedienungsanleitung 8
Gebruiksaanwijzing 11
Användermanual 14
Guide utilisateur 17
Guía del usario 20
Manual do utilizador 23
Manuale per l’utente 26
EM
Transmitter
Wall-Mounted Remote Control

Transmitter - Wall-Mounted Remote Control Ref : EM
July 2009 page 2 EM
General Security Note
For carefree and safe use of this product, please read this manual and safety information
carefully and follow the instructions. Technical manipulation of the product or any changes
to the product are forbidden, due to security and approval issues.
Please take care to set up the device correctly - consult your user guide. WARNING: Do Not
Open! Risk of Electrical Shock. Voltages in this equipment are hazardous to life. No user-
serviceable parts inside. Refer all servicing to qualied service personnel.
Important: the product must be used according the instructions in this manual and is not
suitable for other purposes.
Please avoid the following: strong mechanical wear and tear, high temperature, strong
vibrations, and high humidity.
Please also respect the additional security notes in the various user guide chapters. To
ensure correct set up please read the manual and security notes carefully.
Allgemeine Sicherheitshinweise
Bitte lesen Sie diese Bedienungsanleitung und Sicherheitshinweise für eine problemlose
und sichere Benutzung dieses Produktes und befolgen Sie die Anleitung. Technische
Manipulationen und Veränderungen dieses Produktes sind aus Sicherheitsgründen und
Zulassungen verboten.
Bitte verwenden Sie das Gerät korrekt – beachten Sie die Bedienungsanleitung.
WARNUNG: Nicht öffnen! Verletzungsgefahr durch elektrischen Schlag. In diesem Gerät
gibt es lebensgefährliche Stromspannung. Enthält keine durch den Benutzer zu wartenden
Teile. Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführen.
Wichtig: Das Produkt muss gemäß dieser Bedienungsanleitung benutzt werden, für andere
Einsatzzwecke ist das Produkt nicht geeignet.
Bitte vermeiden Sie folgendes: große Belastung und Zug, hohe Temperatur, starke Erschüt-
terung, und hohe Luftfeuchtigkeit.
Bitte beachten Sie auch die zusätzlichen Sicherheitsanmerkungen in den verschiedenen
Kapiteln dieser Bedienungsanleitung. Für eine korrekte Funktion lesen Sie bitte diese Bedi-
enungsanleitung und Sicherheitshinweise genau durch.
Veiligheidsvoorschrift
Lees voor een zorgeloos en veilig gebruik van dit product deze handleiding en de veilig-
heidsinformatie zorgvuldig door en volg deze op. Technische veranderingen of andere aan-
passing-en van het product zijn niet toegestaan om redenen van veiligheid en keuringen.
Lees de gebruiksaanwijzing zorgvuldig voor het correct installeren van dit product.
WAARSCHUWING: Niet openmaken! Risico van een elektrische schok. De spanning in deze
apparatuur is levensgevaarlijk. Er bevinden zich geen door de gebruiker te onderhouden
onderdelen in het product. Laat alle onderhoud door bevoegde onderhoudsmonteurs
uitvoeren.

Transmitter - Wall-Mounted Remote Control Ref : EM
July 2009 page 3 EM
Belangrijk: Het product moet worden gebruikt volgens de aanwijzingen in deze handleiding
en is niet geschikt voor andere doeleinden.
Voorkom de volgende situaties: Overmatige mechanische slijtage en schade, hoge tempera-
turen, sterke vibraties en hoge luchtvochtigheid.
Lees voor een zorgeloos en veilig gebruik van dit product de waarschuwingen verderop in
deze handleiding en de veiligheidsinformatie zorgvuldig door en volg deze op.
Allmänna säkerhetsråd
För säker användning av denna produkt, vad snäll och läs manualen och säkerhetsinforma-
tionen och var noga med att följa instruktionerna. Tekninsk manipulation av produkten eller
ändring av något slag är strängt förbjuden., med tanke på säkerhet och godkännande frågor.
Var noga med att ansluta produkterna på ett korektt sätt- kolla imanualen. VARNING: Öppna
inte! Risk för elektrisk stöt. Spänningar i denna utrustning är skadliga för livet. INGA EGNA
DELAR på insidan. Hänvisa all service till kvalicerad servicetekniker.
VIKTIGT: Produkt skall användas till till det den är till för och inget annat.
Undvik följande för stora mekaniska påfrestningar, för höga tempraturer, starka och stora
vibrationer, hög fuktighet. Var vänligen respektera också de extra säkerhets anteckningarna
i de olika kapitlen i användarhandboken. För att säkerställa korrekt inställning läs manualen
och säkerhets noteringarna noggrant.
Conseils de sécurité
Lisez attentivement ce guide utilisateur an de garantir une utilisation sûre et sans prob-
lèmes de ce produit et suivez minutieusement les conseils de sécurité. Pour des raisons de
sécurité, toute manipulation technique ou modication du produit est interdite.
Consultez le guide utilisateur an d’installer la produit correctement.
AVERTISSEMENT : Ne pas ouvrir ! Risque d’électrocution. Les tensions présentes dans
cet appareil peuvent être mortelles. Cet appareil ne contient pas de pièces pouvant être
remplacées par l’utilisateur. Tout travail de dépannage doit être coné à un réparateur
professionnel compétent.
Important : la produit doit être utilisée conformément aux indications de ce guide utilisateur
et ne doit pas à être utilisée à d’autres ns.
Veuillez éviter: Les chocs et les tensions mécaniques, les températures extrêmes, les vibra-
tions, et l ’humidité
Veuillez également respecter les autres consignes de sécurité présentées dans les chapitres
ultérieurs de ce manuel.
Nota general de seguridad
Para un uso cómodo y seguro de este producto, lea este manual e información de seguridad
cuidadosamente y siga las instrucciones. La manipulación técnica el producto o cualquier
modicación quedan prohibidos, debido a motivos de seguridad y aprobación.
Asegúrese de congurar correctamente el dispositivo – consulte su guía del usuario.

Transmitter - Wall-Mounted Remote Control Ref : EM
July 2009 page 4 EM
¡No abrir! Riesgo de descarga eléctrica. Los voltajes que hay dentro de este equipo son
peligrosos para la vida. Dentro del dispositivo no hay piezas que el usuario pueda reparar.
Encargue todo servicio al personal de servicio calicado.
Importante: El producto debe usarse según las instrucciones de este manual, y no es
adecuado para otros nes.
Evite las situaciones siguientes: desgaste mecánico pronunciado, altas temperaturas, fuertes
vibraciones, humedad elevada.
Respete igualmente las notas adicionales de seguridad de los diversos capítulos de la guía
del usuario. Para garantizar una conguración correcta, lea cuidadosamente el manual y las
notas de seguridad.
Nota geral de Segurança
Para uso cuidado e seguro deste producto, por favor lê cuidadosamente este manual e in-
formação de segurança e segue as instruções. Manipulação técnica do producto ou qualquer
mudanças ao producto são proibidas, devido a segurança e questões de aprovação.
Por favor, toma cuidado ao montar o equipamento correctamente - consulta teu guia de
utente.
Não abra! Risco de choque elétrico. As tensões presentes neste equipamento podem causar
risco de vida. Não há peças internas que possam ser reparadas pelo usuário. Toda a ma-
nutenção deve ser realizada por pessoal de manutenção qualicado.
Importante: o producto deve ser usado de acordo com as instruções neste manual e não é
conveniente para outros propósitos.
Evite o seguinte: forte desgaste mecânico, alta temperatura, vibrações fortes, humidade alta.
Por favor, também respeita as notas adicionais de segurança nos vários capítulos do guia de
utente. Para assegurar ajuste correcto por favor, lê o manual e notas de segurança cuida-
dosamente.
Note Generali di Sicurezza
Per un uso sicuro e responsabile di questo prodotto si prega leggere attentamente questo
manuale e le informazioni di sicurezza, seguendo scrupolosamente le istruzioni. Qualsiasi
manipolazione o modica tecnica del prodotto sono proibite, per salvaguardare la sicurezza e
le norme di certicazione del prodotto.
Si prega avere cura di congurare correttamente il prodotto - consultare questo manuale per
l’utente. Non aprire: rischio di folgorazione. Le tensioni all’interno di questo apparecchio sono
mortali. All’interno nonvi sono parti riparabili dall’utente. Per qualsiasi intervento rivolgersi a
personale qualicato.
Importante: Del prodotto dev’essere utilizzato rispettando le istruzioni di questo manuale,
non essendo adatto per scopi diversi da quanto riportato nel manuale.
Si prega evitare: forti sollecitazioni meccaniche, alte temperature, forti vibrazioni, alta umidità
Si prega altresì di rispettare le note di sicurezza aggiuntive riportate nei vari capitoli di questo
manuale per l’utente. Per assicurare una corretta congura-zione si prega leggere attenta-
mente il manuale e le note di sicurezza.

Transmitter - Wall-Mounted Remote Control Ref : EM
July 2009 page 5 EM
Notes

Transmitter - Wall-Mounted Remote Control Ref : EM
July 2009 page 6 EM

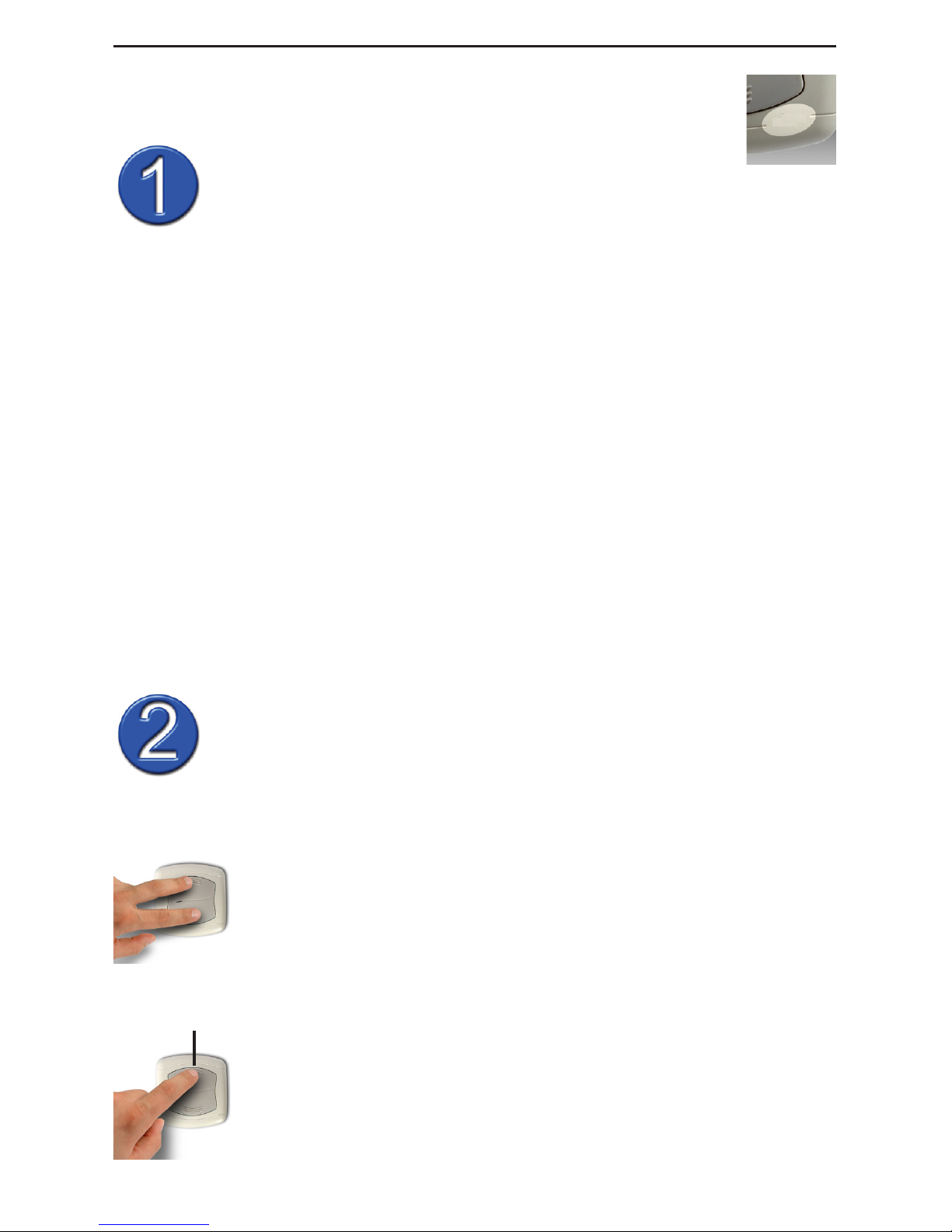

Set the address, if necessary
A. Simultaneously press the On and Off button during 1 second
(the LED turns Yellow) then release.
The LED will blink Red for House Code then Green for Unit Code
(the factory setting is A1: One Red blink and one Green blink),
then go to Yellow (program mode).
Go to the next step to congure the House Code and Unit Code.
After 6 seconds the modules will return to normal operation and
leave the program mode.
The X10 address consists of a House Code and Unit Code.
This unique address makes it possible to control one or more receivers
(with the same address) with commands from EM switch.
Important: When tting the switch, always make sure the ebode
logo is situated at the right bottom.
General Information:
1. The factory default address is set to A1.
This means you can remotely control the X10 compatible receivers which is set
to address A1:
(a) Like e.g. the ebode receivers RMA, RMV, RPT, RPA, RPL (RPA and
RPL require a RF transceiver in order to convert the RF signals to
X10 powerline commands, e.g the RPT).
(b) Or Classic X10 Receivers with rotary address selectors, e.g TM13 or
SC28 security console, when set to the same House code, A.
2. The front LED of the EM module indicates the following state:
- Green: ON
- Red: OFF
Programming the EM switch
Information:
The front LED indicates the 3 following states:
Red LED: House code (A to P)
Green LED: Unit code (1 to 16)
Yellow LED: status of the program mode.
Start
B. Conguring the House Code
Press and release the ON key the appropriate number of times for
the House Code you want to set. Once for A, twice for B, etc.
The factory setting will be “A = 1 Red Blink”

Transmitter - Wall-Mounted Remote Control Ref : EM
July 2009 page 7 EM

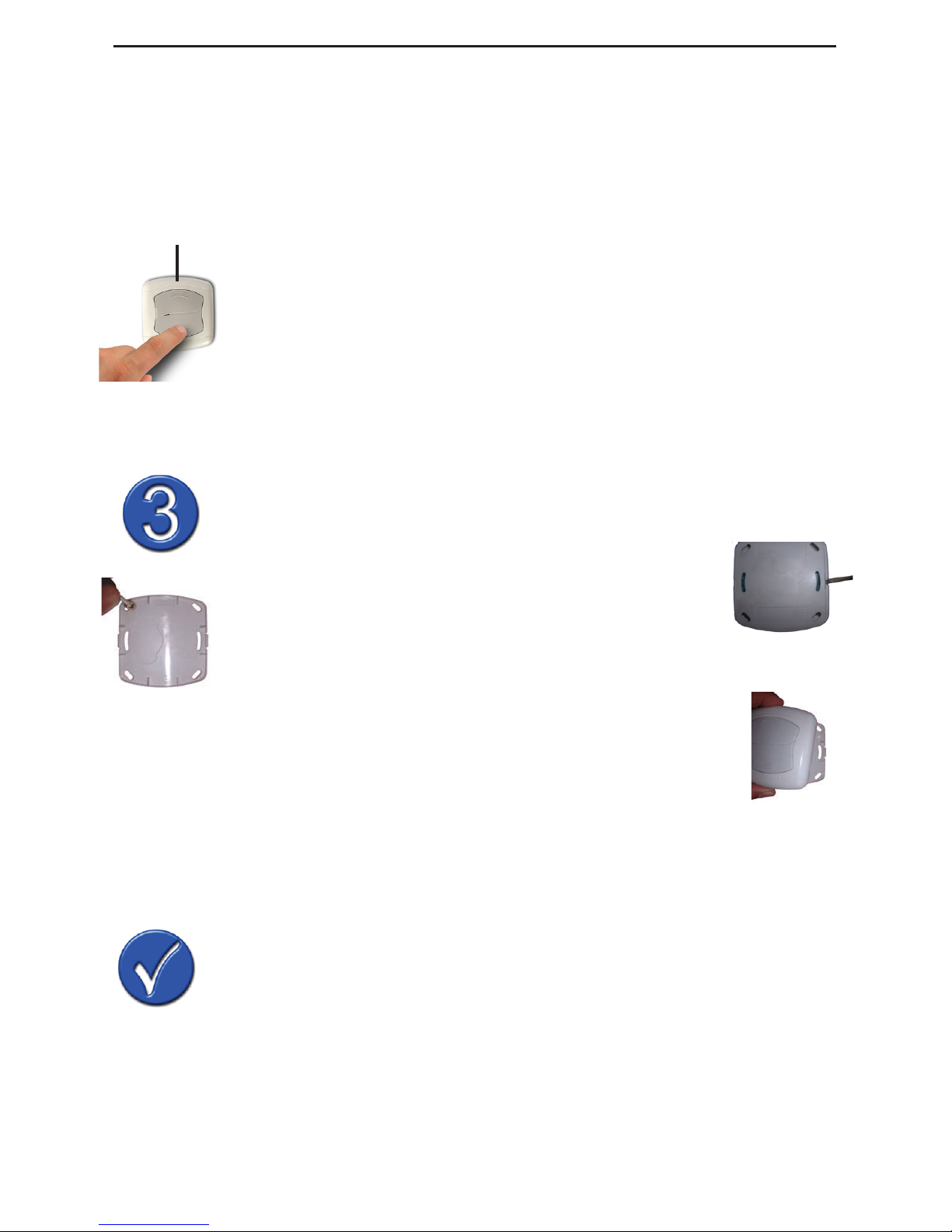

Mounting the EM switch to the wall
Operating the EM module
Check the address.
Simultaneously press the On and Off button shortly to check the
address.
Short press on the ON button, receivers with the same address will power on or
open (when used with shutter).
Short press on the OFF button, receivers with the same address will power off or
close (when used with shutter).
When changing the battery, the address will be retained.
e.g.: for B3 the red led will blink 2 times for the house code and the green led will
blink 3 times for the unit code. Wait until the yellow led blinks 3 times to indicate
the module has left the program mode.
1. Use a screwdriver to remove the mounting plate
from the switch cover. Be careful not to damage the
electronic circuit.
2. Attach the mounting plate to the wall using e.g.
double sided tape or 2 screws (2 mm) etc.
3. Reattach the cover to the mounting plate. Make
sure the ebode logo is on the right bottom.
C. Conguring the Unit Code
Press and release the ON key the appropriate number of times for
the Unit Code you want to set. Once for 1, twice for 2 etc.
The factory setting will be “1 = 1 Green Blink”
After setting the UNIT Code, the yellow LED blink 3 times, which
means the Unit Code is set and the module has leave the program
mode.
Stop
After setting the House Code, the Yellow LED will blink 3 times,
which means the House Code is set and the module has left the
program mode.
To now set the Unit Code, start from step A but skip step B and
go directly to step C.

Transmitter - Wall-Mounted Remote Control Ref : EM
July 2009 page 8 EM
Dimmer/Position function:
1. Hold the ON or OFF button pressed to dim or bright.
2. Press the UP or DOWN button shortly to place in position the shutter.

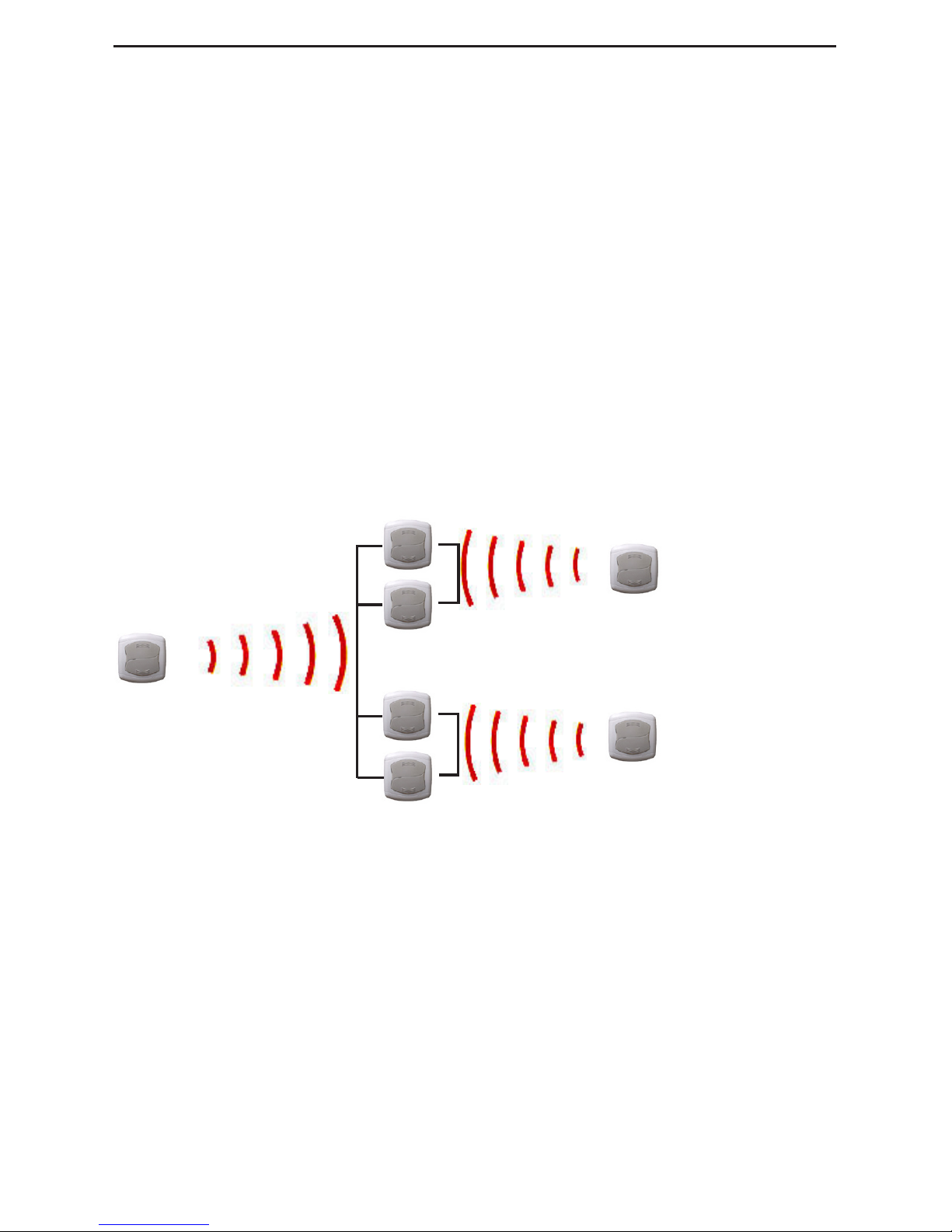

Zone function: Installation diagram for centralized shutter control. (RMV
receiver)
EM transmitter for
centralised master control
Place at the door entrance
RMV Receivers located
on the rst oor
RMV Receivers located
on the ground oor
EM Transmitter to
control the rst
oor as a group
EM Transmitter to
control the ground
oor as a group
Receivers do not respond to wall switch command?
- Check and/or change the battery if necessary.
- Check the radio signals transceiver RPT, RMA, RMV, TM13 or SC28 security
console is powered on.
Tips - Knowledge base available on www.ebodeelectronics.eu.

Transmitter - Wall-Mounted Remote Control Ref : EM
July 2009 page 9 EM
Einprogrammieren der Adresse
A. Drücken Sie für eine Sekunde gleichzeitig den Ein- und den
Aus-Knopf (die LED leuchtet gelb)und lassen Sie dann die Knöpfe
los.
Die LED blinkt rot für den Haus Code und grün für den Geräte Code
(Fabrik-Einstellung ist A1: Ein rotes Blinken und ein grünes Blinken)
und wechselt dann auf gelb (Programmier-Modus).
Gehen Sie weiter zu Schritt B um den Haus Code und zu Schritt
C um den Geräte Code zu programmieren. Nach 6 Sekunden
wechselt das Modul wieder in den normalen Zustand und verlässt
den Programmier-Modus.
Die X10 Adresse besteht aus einem Haus Code und einem Geräte
Code.
Diese einzigartige Adresse macht es möglich, einen oder mehrere
Empfänger (mit den gleichen Adressen) mit Befehlen vom EM-Schalter
zu steuern.
Wichtig: Wenn Sie den Schalter einbauen, achten Sie darauf, dass
sich das ebode Logo unten rechts bendet.
Allgemeine Hinweise:
1. Die Fabrik-Einstellung der Adresse lautet A1.
Dies bedeutet, dass Sie jeden X10-kompatiblen Empfänger, der auf die Adresse
A1 gestellt ist, fernsteuern können, wie z.B.
(a) die ebode Empfänger RMA RMV, RPT, RPA, RPL (RPA und RPL
benötigen einen Funk-Transceiver, um Funk-Signale auf Powerline-
Signale umzuwandeln, wie z.B. das RPT).
(b) Oder klassische X10 Empfänger mit Adress-Wahlscheiben, wie z.B.
TM13 oder die SC28 Alarmanlage, wenn diese auf den Hauscode
A gestellt sind.
2. Die vordere LED zeigt den Zustand des EM Moduls an:
- Grün: AN
- Rot: AUS
Programmierung des EM Schalters:
Information:
Die vordere LED zeigt folgende drei Zustände an:
- LED rot: Haus Code (A bis P)
- LED grün: Geräte Code (1 bis 16)
- LED gelb: Status des Programmier-Modus
START
B. Programmierung des Haus Codes
Drücken Sie den Ein-Schalter so oft wie notwendig, um den Haus
Code einzustellen. Einmal für A, zweimal für B usw.

Transmitter - Wall-Mounted Remote Control Ref : EM
July 2009 page 10 EM
C. Programmierung des Geräte Codes
Drücken Sie den Ein-Knopf so oft wie notwendig um den Geräte-
Code einzustellen, einmal für eins, zweimal für zwei usw.
Fabrikeinstellung ist 1, also blinkt die LED einmal grün.
Nach der Programmierung des Geräte Codes blinkt die LED dreimal
gelb. Dies bedeutet, dass der Geräte Code eingestellt ist und das
Modul den Programmier-Modus verlassen hat.
STOP
Montage des EM Schalters an der Wand
Bedienung des EM Moduls
Prüfen der Adresse.
Drücken Sie gleichzeitig kurz den An- und Aus-Knopf um die
Adresse zu prüfen.
Beim Wechseln der Batterie wird die Adresse gespeichert.
Beispiel: Für B3 blinkt die LED zweimal rot für den Haus-Code B und die LED
dreimal grün für den Geräte-Code 3. Warten Sie, bis die LED dreimal gelb blinkt,
um zu zeigen, dass das Modul den Programmier-Modus verlassen hat.
1. Verwenden Sie einen Schraubenzieher um die
Befestigungsplatte vom Schalterdeckel zu ent-
fernen. Achten Sie darauf, die Elektronik nicht zu
beschädigen.
2. Befestigen Sie die Befestigungsplatte an der Wand, indem Sie
entweder 2 Schrauben (2 mm) oder z.B. doppelseitiges Klebeband
verwenden.
3. Befestigen Sie den Deckel wieder auf der Befestigungsplatte. Stellen
Sie sicher, dass das ebode Logo sich unten rechts bendet.
Fabrikeinstellung ist A, also blinkt die LED einmal rot.
Nach dem Einstellen des Haus Codes, blinkt die LED dreimal gelb,
dies bedeutet, dass der Haus Code eingestellt ist und das Modul
den Programmier-Modus verlassen hat.
Um jetzt die Geräte-Adresse einzustellen, gehen Sie zu Schritt A
und weiter zu Schritt C

Transmitter - Wall-Mounted Remote Control Ref : EM
July 2009 page 11 EM
Ein kurzer Druck auf den An-Knopf schaltet Empfänger mit der gleichen Adresse
an, bzw. öffnet Rollläden.
Ein kurzer Druck auf den Aus-Knopf schaltet Empfänger mit der gleichen Adresse
aus, bzw. schließt Rollläden.
Dimmer/Position:
1. Drücken Sie länger den An- oder Aus-Knopf um das Licht heller oder dunkler
zu machen.
2. Drücken Sie kurz den An- oder Aus-Knopf um die Rollladen in einer bestim-
mten Position anzuhalten.
Empfänger antworten nicht auf die Befehle des Wandschalters?
- Prüfen Sie und/oder wechseln Sie die Batterie, falls notwendig.
- Prüfen Sie die Funk-Transceiver RPT, RMA, RMV, TM13 oder ob die Alarmanlage
SC28 eingeschaltet ist.
Hinweis – Sie nden eine Wissensdatenbank unter www.ebodeelectronics.eu.
Zone funktion: Installationzeichnung für zentralisierten Verschluss
kontrolliert. (RMV Empfänger)
EM Sender für die zentrale
Master Kontrolleinheit.
Am Eingang installieren
RMV Empfänger im
ersten Stock
RMV Empfänger im
Erdgeschoß
EM Sender um den
ersten Stock als eine
Gruppe zu steuern
EM Sender um das
Erdgeschoß als eine
Gruppe zu steuern

Transmitter - Wall-Mounted Remote Control Ref : EM
July 2009 page 12 EM
Instellen van het X10 adres, indien
noodzakelijk
Een X10 adres bestaat uit een HUIS CODE en een UNIT CODE.
Dit unieke adres maakt het mogelijk om een of meerdere ontvangers
(wanneer deze hetzelfde adres hebben) te schakelen met de EM
schakelaar.
Belangrijk: Zorg dat bij het monteren van de EM schakelaar het
ebode logo rechtsonder zit.
Algemene informatie:
1. Het standaard geprogrammeerde adres is A1.
Dit betekend dat u de volgende ontvangers met adres A1 kunt bedienen:
(a) De ebode modules RMA, RMV, RPT, RPA, RPL (Om de modules RPA,
RPL te kunnen bedienen heeft u een ontvanger nodig om de RF
signalen om te zetten naar X10 signalen op het lichtnet, b.v.RPT).
(b) Standaard X10 RF ontvangers zoals TM13 en SC28 alarm console
wanneer deze huiscode A hebben.
2. De LED op de voorkant van de EM module wordt gebruikt om de status van de
module weer te geven:
- Groene LED: AAN
- Rode LED: UIT
Programmeren van de EM schakelaar:
De LED op de voorzijde geeft de volgende 3 statussen weer:
Rode LED: Huis code (A tot P)
Groene LED: Unit code (1 tot 16)
Gele LED: Status van de programmeer mode.
A. Druk gelijktijdig op de bovenste (AAN) en onderste (UIT) knop;
de gele LED gaat aan; laat beide toetsen weer los. Na 0,5 sec
gaat de gele led uit.
Vervolgens geven het aantal keren knipperen van de rode led en
de groene led respectievelijk de huiscode en unitcode aan. (het
standaard adres A1 betekent dus 1x knipperen van de rode led
(huiscode A) en 1x knipperen van de groene led (unitcode 1)
De oranje LED gaat opnieuw aan en gaat 0,5 sec later weer uit.
B. Stel nu de huiscode in door de AAN knop herhaaldelijk in te
drukken (1x drukken is huiscode A, 2x drukken is huiscode B, 3
x drukken huiscode C….. 16x drukken huiscode P)
START

Transmitter - Wall-Mounted Remote Control Ref : EM
July 2009 page 13 EM
STOP
Bevestigen van de EM schakelaar aan
de muur
Bedienen van de EM schakelaar
Check het adres.
Druk gelijktijdig op de AAN en UIT knop tot de gele led gaat knip-
peren. Tel het aantal keren dat de rode led knippert (huiscode) en
het aantal keren dat de groene led knippert (unitcode).
Wanneer de batterijen vervangen worden zal het ingestelde adres bewaard
blijven.
Bijvoorbeeld adres B3: 2x knipperen rode led en 3x knipperen groene led.
Wacht nu tot de gele led drie keer knippert.
Houdt de schakelaar ondersteboven en plaats een
schroevendraaier links van de ebode stikker tussen
het deksel en de bodemplaat. Kantel de schroe-
vendraaier naar buiten en verwijder het deksel van
de bodemplaat.
U kunt nu de bodemplaat op de muur bevestigen met 2 schroeven
(2 mm) .
Het is natuurlijk ook mogelijk om de EM schakelaar met een dubbel-
zijdige tape op een gladde ondergrond te bevestigen.
Na het instellen van de huiscode wacht u 5 seconde; de gele LED
knippert drie keer om aan te geven dat de huiscode is opgeslagen;
de EM schakelaar verlaat de programmeerstand
C. Om de unitcode in te stellen volgt u opnieuw bovenstaande
stappen 1 t/m 3 (4 en 5 slaat u nu over).
Stel nu de unitcode in door de UIT knop herhaaldelijk in te drukken
(1x drukken is unitcode 1, 2x drukken is unitcode 2, 3 x drukken
unitcode 3….. 16x drukken unitcode 16)
Na het instellen van de unitcode wacht u 5 seconden; de gele LED
knippert drie keer om aan te geven dat de unitcode is opgeslagen;
de EM schakelaar verlaat de programmeerstand
U bent nu klaar met programmeren.

Transmitter - Wall-Mounted Remote Control Ref : EM
July 2009 page 14 EM
Een korte druk op de AAN knop zal ontvangende X10 modules inschakelen (of bij
gebruik van een rolluikmodule open sturen).
Een korte druk op de UIT knop zal ontvangende X10 modules uitschakelen (of bij
gebruik van een rolluikmodule dicht sturen).
Dimmer/Positie functie:
Houdt de AAN of UIT knop ingedrukt (langer dan 0,5 s) om de lamp FELLER te
laten branden, respectievelijk te dimmen
In combinatie met een rolluikmodule zal bij het ingedrukt houden van de AAN
of UIT knop (langer dan 0,5 s) het rolluik naar de gewenste positie kunnen
worden gestuurd.
De ontvangers reageren niet op de EM schakelaar
- Controleer het ingestelde X10 adres van de EM schakelaar.
- Controleer en/of vervang de batterijen
- Is het te bedienen apparaat op hetzelfde adres ingesteld als de EM
schakelaar?
- Is er een RF ontvanger in de installatie aanwezig en ontvangt deze de X10 signalen
(RF ontvangers zijn bijvoorbeeld RPT, RMA, RMV, TM13, CM15 en SC28.
Tips – Kenniscentrum beschikbaar op www.ebodeelectronics.eu
Zone functies: Installatie diagram voor gecentraliseerde rolluik controle.
(RMV ontvanger)
EM zender voor complete
gecentraliseerde controle
Plaats deze bij de
deur bij de ingang
RMV Ontvangers voor
de 1e verdieping
RMV Ontvangers voor
de begane grond
EM Zender voor
controle van de
begane grond als
groep
EM Zender voor
controle van de
1e verdieping als
groep

Transmitter - Wall-Mounted Remote Control Ref : EM
July 2009 page 15 EM
X10 adress
X10 adresser består av en Huskod och en Enhetskod.
Denna unika adress gör det möjligt att kontrollera en eller era
mottagare (med samma adress) med kommandon från EM reglaget.
Viktigt: När du fäster reglaget, se alltid till att ebode loggan sitter
nere till höger.
Generell information:
1. Den förinställda adressen är inställd på A1.
Detta innebär att du kan fjärrstyra alla X10 kompatibla enheter som är inställda
på adress A1:
a) Till exempel ebode mottagarna RMA, RMV, RPT, RPA, RPL (RPA
och RPL kräver en RF mottagare för att konvertera RF signalerna
till X10 strömlinjekommandon, , e.g RPT).
b) Eller klassiska X10 mottagare med adressväljare så som CM15,
TM13 eller SC28 säkerhetskonsoler då de är inställda på samma
huskod, A.
2. Front LED lampan på EM modulen indikerar följande status:
- Grön: PÅ
- Röd: AV
Programmmera EM reglaget:
ront LED lampan indikerar följande 3 lägen:
- Röd LED: Huskod (A till P)
- Grön LED: Enhetskod (1 till 16)
- Gul LED: status för programmerat läge.
A. Tryck samtidigt på På och Av knappen i 1 sekund (tills LED
lampan lyser i gult) och släpp upp igen.
LED kommer att blinka i rött för Huskoden och sedan i grönt
för Enhetskoden (fabriksinställningen är A1: En röd blinkning
och en grön blinkning), gå sedan till gult (programmerings-
läget).
Gå till nästa steg för att ställa in Huskoden och Enhetskoden.
Efter 6 sekunder kommer modulerna att återgå till normal
användning och lämna programmeringsläget.
B. Ställa in in Huskoden
Tryck och släpp upp PÅ knappen för att ställa in den Huskod du
vill ha. En gång för A, två gånger för B, etc.
START

Transmitter - Wall-Mounted Remote Control Ref : EM
July 2009 page 16 EM
STOP
Montera EM reglaget på väggen
Använda EM modulen
Kolla adressen
Tryck samtidigt på På och Av knappen kort för att kolla adressen.
Till exempel, för B3 kommer röda LED att blinka 2 gånger för
Huskoden och 3 gånger för Enhetskoden.
Då du byter batteri så kommer adressinställningarna att bevaras.
Vänta tills det att gula LED blinkar 3 gånger för att indikera att modulen har lämnat
programmeringsläget.
1. Använd en skruvmejsel för att ta bort moterings-
plattan för reglagehöljet. Var försiktig så att du inte
skadar elektroniken.
2. Fäst monteringsplattan på väggen med dubbel-
sidad fästtejp eller 2 skruvar (2mm), etc.
3. Fäst höljet på monteringsplattan. Se till så att ebode loggan är
nere till höger.
Fabriksinställningen kommer att vara “A = 1 röd blinkning”
Efter att du ställt in huskoden kommer LED blinka 3 gånger i gult
vilket innebär att Huskoden är klar och att modulen har lämnat
programmeringsläget.
För att nu ställa in Enhetskoden, börja från steg A men hoppa över
steg B och gå direkt till steg C.
C. Ställa in enhetskoden
Tryck och släpp upp PÅ knappen för att ställa in Enhetskoden som
du har valt. En gång för 1, två gånger för 2, etc.
Fabriksinställningen är “1 = 1 grön blinkning”
Efter att du ställt in Enhetskoden kommer LED att blinka tre gånger
i gult vilket betyder att Enhetskoden är klar och att modulen har
lämnat programmeringsläget.

Transmitter - Wall-Mounted Remote Control Ref : EM
July 2009 page 17 EM
Tryck kort på PÅ knappen så kommer mottagare med samma adress att slås på
eller öppnas (då ansluten till sådana apparater).
Tryck kort på AV knappen så kommer mottagare med samma adress att slås av
eller stängas (så ansluten till sådana apparater).
Dimmer/positioneringsfunktion
1. Håll PÅ eller AV knappen nedtryckt för att sänka eller höja lyskraften.
2. Tryck på UPP eller NED knappen kort för att positionera apparaten.
Mottagarna svarare inte på kommandon från väggreglage?
- Kolla och/eller byt ut batteriet om nödvändigt.
- Kolla radiosignalenheterna så att RPT, RMA, RMV, CM15, TM13 or SC28
säkerhetskonsolen är påslagen.
Vansligt förekommande frågor
Zonfunktion: Installationsdiagram för centraliserad positionskontroll. (RMV
mottagare)
EM sändare för centraliserad
masterkontroll
Placera vid dörringången
RMV mottagare placerade
på första våningen
RMV mottagare placerade
på marknivån
EM sändare för
att kontrollera
marknivån som
en grupp
EM ändare för att
kontrollera första
våningen som en
grupp
Tips – Information och kunskap hittar du på www.ebodeelectronics.eu

Transmitter - Wall-Mounted Remote Control Ref : EM
July 2009 page 18 EM
Regler la voie, si nécessaire.
La voie est constituée d’un code MAISON et d’un code UNITE.
La voie unique permet à un ou plusieurs récepteurs (réglés sur la même
voie) de reconnaître les ordres en provenance de la commande EM.
IMPORTANT : Repérer les positions MARCHE/HAUT et ARRET /
BAS en plaçant l’inter mural de façon à ce que le logo ebode
apparaisse en BAS et à DROITE de la façade cache/décor.
INFOS
1. Le paramétrage de l’inter mural est par défaut A1.
Dès maintenant commander à distance (récepteur réglé sur la voie A1):
a) Les récepteurs RMA, RMV, RPT, RPA, RPL (rappel : les récepteurs RPA et
RPL nécessite la présence d’un convertisseur d’ordre radio vers courant
porteur).
b) Les récepteurs à sélecteurs rotatifs, associer un convertisseur radio
(TM13, la console CM15 ou SC28) et vérier que le sélecteur rouge
est positionné sur A.
2. Le voyant lunineux LED en façade de l’inter mural indique l’état suivant:
- LED VERTE : MARCHE/ALLUME
- LED ROUGE : ARRET/ETEINT
Entrer en mode programmation, si vous désirez
recongurer une voie.
INFOS
La LED en façade de l’inter mural indique les 3 états suivants:
LED ROUGE pour le CODE MAISON (A à P)
LED VERTE pour le CODE UNITE (1 à 16)
LED JAUNE pour l’entrée et sortie du mode programmation
A. Appuyer simultanément sur les touches MARCHE et ARRETde
l’inter mural pendant 1 seconde (la LED est JAUNE) puis relâ-
cher.
La LED clignote ROUGE indiquant le code MAISON puis clignote
VERT indiquant le code UNITE actuel (réglage d’usine code A1 soit
un clignotement ROUGE suivi d’un clignotement VERT) puis passe
au JAUNE (entrée en mode programmation)
Dans l’intervalle de 6 secondes, passer à l’étape suivante corres-
pondant au réglage des codes MAISON et UNITE désirés.
B. Régler le CODE MAISON.
Appuyer sur le bouton MARCHE pour changer le code MAISON
autant de fois que nécessaire pour obtenir la LETTRE désirée.
START

Transmitter - Wall-Mounted Remote Control Ref : EM
July 2009 page 19 EM
Fixer l’inter mural sans l au mur.
Verier le bon fonctionnement de l’Inter Mural.
Vérication de la voie mémorisée.
Appuyer simultanément sur les touches MARCHE et ARRET an de
vérier la voie mémorisé.
Lors d’un changement de pile, la voie enregistrée est concervée.
Exemple : B3 correspond à 2 clignotements ROUGE pour le code MAISON et 3
clignotements VERT pour le code UNITE. Attendre que l’inter mural clignote 3 fois
en JAUNE pour sortir du mode programmation.
1. A l’aide d’un tournevis, retirer le socle de sa fa-
çade cache/décor, attention à ne pas endommager
l’électronique.
2. Fixer le socle au mur par du ruban adhésif double
face ou directement sur le mur avec deux vis de
diamètre 2 mm.(NON fournies)
3. Fixer la façade cache/décor sur le socle de façon
à ce que le logo ebode se trouve en bas et à droite
de l’inter mural.
C. Régler le CODE UNITE.
Appuyer sur le bouton ARRET pour changer le code UNITE autant
de fois que nécessaire pour obtenir l’UNITE désirée.
Exemple : 1 = 1 fois, 2 = 2 fois, 3 = 3 fois, etc…
Réglage d’usine « 1 = 1 clignotement VERT »
Après le réglage du code UNITE, la LED clignote 3 fois en JAUNE
conrmant la mémorisation et la sortie du mode programmation.
STOP
Exemple : A = 1 fois, B = 2 fois, C = 3 fois, etc…
Réglage d’usine « A = 1 clignotement ROUGE»
Après le réglage du code MAISON, la LED clignote 3 fois en JAUNE
conrmant la mémorisation et la sortie du mode programmation.
Avant de régler le code UNITE, reprendre à l’étape A puis passer
directement à l’étape C.

Transmitter - Wall-Mounted Remote Control Ref : EM
July 2009 page 20 EM
NOTA : Si l’inter mural a été initialisé avec plusieurs récepteurs ebode, chaque
impulsion sur la touche MARCHE ou ARRET , activera ou désactivera le ou les
récepteurs ebode.
Appuyer brièvement sur la touche MARCHE, le ou les récepteurs ayant la même
voie s’allument.
Appuyer brièvement sur la touche ARRET, le ou les récepteurs ayant la même
voie s’éteignent.
FONCTION ZONING Schéma pour une centralisation globale pour volet.
(récepteur RMV)
Les récepteursne répondent plus aux commandes de l’Inter
Mural?
- Vérier et/ou changer la pile de l’inter mural si nécessaire.
- Vérier que le convertisseur radio RPT, RMA, RMV, TM13 la console SC15 ou
SC28 est branché au secteur.
Emetteur EM pour la
centralisation globale
A placer à la porte d’entrée Emetteur EM
pour la cen-
tralisation de
l’étage
Emetteur EM
pour la centra-
lisation du Rez
de Chaussée
Récepteurs RMV
de l’étage
Récepteurs RMV
du Rez de Chaussée
CONSEILS (base de connaissance disponible sur www.ebodeelectronics.eu.)
Fonction variation.
Un appui long sur l’une des touches MARCHE “+” ou ARRET “-”, vous donne
accès à la fonction varition pour les luminaires.
Pour effectuer de la variation avec un Inter Mural Encastrable Motorisé RMV il
vous suft de réappuyer sur la touche MARCHE/MONTEE ou ARRET/DESCENTE
pour arrêter le volet roulant, store ou encore écran motorisé à la position
souhaitée.
