Edsbyn CONNECT User manual
Monteringsanvisning - Assembly instruction
Jordningssats för stativ med kabelgenomföring
2011-04-13
00530204
AB Edsbyverken, Box 300, SE-828 25 Edsbyn
Tel/Phone +46 (0)271-27500, Fax +46 (0)271-27501
www.edsbyn.com
Date:
Nr:
Grounding kit for stand with cable inlet
Ta bort luckan och lyft på täckringen för att enkelt dra fram kabeln i pelaren,
och placera den under foten.
Remove the cover. Lift the cover ring for easy wiring in the pipe and place
it under the foot.
Montera sedan fast luckan och släpp ner täckringen.
Then assemble the cover and drop down the cover ring.

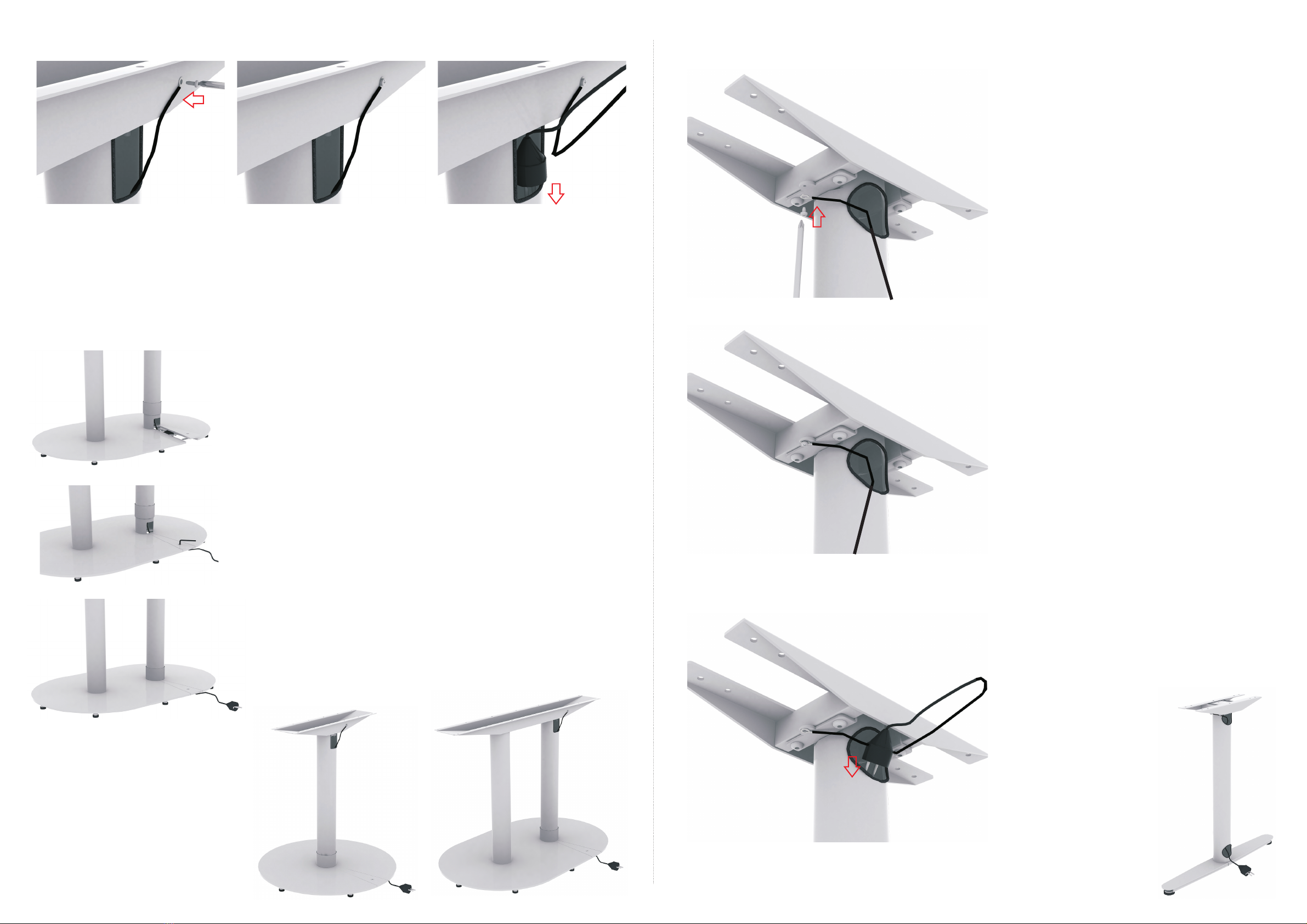

Montera kabel i anvisat hål på skivfästet med den medföljande skruven enligt bild (a) och (b).
För sedan ner kabeln i pelaren enligt bild (c).
(a) (b) (c)
Assemble the cable in to the assigned hole of the tabletop holder with the supplied screw
as shown (a) and (b).
Put the cable into the pipe (c).
(a)
(b)
(c)
Montera kabel i anvisat hål på skivfästet med den
medföljande skruven enligt bild (a) och (b).
För sedan ner kabeln i pelaren enligt bild (c).
Assemble the cable in to the assigned hole of the tabletop
holder with the supplied screw as shown (a) and (b).
Put the cable into the pipe (c).
