INSTALLATION INSTRUCTIONS for LED Flood Light
FL-15W40K-K FL-30W40K-K FL-50W40K-Y
WARNING
RISK OF ELECTRIC SHOCK.
Make sure power supply is OFF before installing or maintaining fixture. No user serviceable parts inside.
Never perform maintenance or cleaning while fixture is energized. Disconnect power and allow fixture to cool before maintaining.
MOUNTING
This product is available to mount by KNUCKLE ( and YOKE.½” NPT lock nut included)
.
IMPORTANT
READ CAREFULLY BEFORE INSTALLING THE FIXTURE. KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.
This product MUST be installed in accordance with the applicable installation code by a person familiar with the construction and operation of the product.
P. roper grounding is required for safety.
.

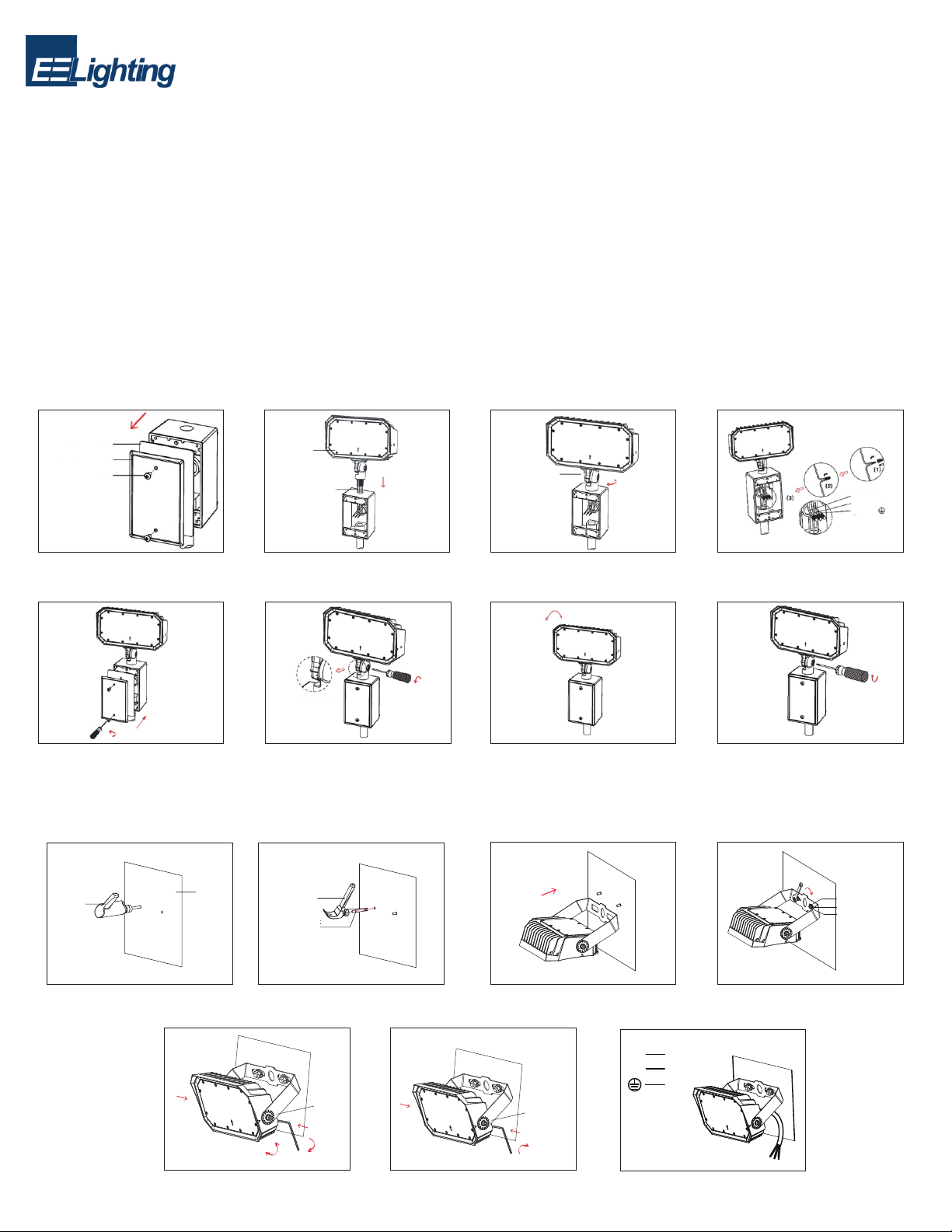

INSTALLATION
Knuckle Mount
Fixtures must be wired in accordance with the National Electrical Code and all applicable local codes.
Must be operated with an ambient temperature range of -40° C (-40°F) and 45° C(113° F).
1. Use screw to open the junction-box. 2. Put the wires of lamp into the
junction-box.
3. Screw up the knuckle mount into
junction-box. 4. Use wire-nuts to connect the wires
of lamp and junction-box.
5. Lock the junction-box with screw
key. 6. Use hex-key to screw off the
hex- screw in knuckle mount.
7. Adjust the lamp into suitable angle. 8. Use hex-key to screw up the hex-screw
Installation is then completed.
Enlarged detail
Hex-key
Black L
White N
Green
Water-proof gasket
Cover of junction-box
Screw
Lamp
Wires
Knuckle mount
Yoke Mount
1. Mark the position of the fixing hole
with flood light bracket, then drill the
fixing holes.
2. Drive in the bolts to the pre-drilled
holes with thread outside, as
indicated in the below pictures.
3. Make the bracket face tightly to the
wall through the thread.
4. Fasten the screw nut clockwise with
provided hardware wrench.
5. Rotate the light to proper angle and
fasten the screws.
6. Fasten the screw on both sides with
allen driver.
7. Connect Wires.
Black
White
L
N
Green
Flat Washer
Spring Washer
Screw Nut

Energy Efficient Lighting Ltd. | www.eelighting.ca | Tel: [phone] R200107-1200
Instructions d'installation pour projecteur
MONTAGE
Ce produit est offert avec un Fixation articulée (Écrou de blocage ½” NPT inclus) et un
IMPORTANT
LIRE ATTENTIVEMENT AVANT D'INSTALLER LE LUMINAIRE. CONSERVER CES INSTRUCTIONS À DES FINS DE RÉFÉRENCES.
Ce produit DOIT être installé conformément au code d'installation applicable par une personne familière avec le
La construction et l'exploitation du produit. Les appareils doivent être câblés conformément au Code national de l'électricité et à tous les codes locaux applicables.
Mise à la masse appropriée. Est nécessaire pour la sécurité.
ATTENTION
RISQUE DE DÉCHARGE ÉLECTRIQUE.
S'assurer que l'alimentation principale est HORS CIRCUIT avant d'installer ou d'entretenir le luminaire. Ne jamais effectuer l'entretien
ou le nettoyage alors que le luminaire est sous tension. Couper l'alimentation et laisser l'appareil refroidir avant l'entretien.
INSTALLATION
Fixation Articulée
1. Utiliser la vis pour ouvrir la boîte de
jonction.
2. Mettre les fils de la lampe dans la
boîte de jonction.
3. Visser la fixation articulée dans la
boîte de jonction. 4. Utiliser des serre-fils pour connecter
les fils de la lampe et ceux de la boîte
de jonction.
5. Verrouiller la boîte de jonction avec
la clé à vis. 6. Utiliser la clé hexagonale pour
dévisser la vis à tête hexagonale
dans la fixation articulée.
7. Ajuster la lampe à un angle
approprié.
8. Utiliser la clé hexagonale pour visser la
vis hexagonale. L'installation est
terminée.
détail agrandi
Noir L
Blanc N
Vert
Joint d'étanchéité
Couvercle de la
boîte de jonction
Vis
Lampe
Fils
Fixation articulée
Fixation à raccord
1. Marquer la position du trou de
fixation avec le support du projecteur,
puis percer les trous de fixation.
2. Enfoncer les boulons dans les trous
prépercés avec le filetage à
l'extérieur, comme indiqué dans les
illustrations ci-dessous.
3. S'assurer que le support est bien
serré contre le mur à travers le
filetage.
4. Serrer l'écrou de vis dans le sens
horaire avec la clé fournie.
5. Faire pivoter la lumière au bon
angle et serrer les vis.
6. Serrer la vis des deux côtés avec la
clé hexagonale.
7. Connecter les fils.
Noir
Blanc
L
N
Vert
Fixation à raccord.
FL-15W40K-K FL-30W40K-K FL-50W40K-Y
clé hexagonale
Doit être utilisé à une température ambiante comprise entre -40 °C (-45 °C) et 45° C (113 °F).
pilote allen
Vis
Mur
Perceuse électrique Marteau
Boulon d'expansion
Rondelle plate
Anneau à ressort
Écrou de vis
