Instruction d'installation n° d'art. 36895 Page 1 de 3 Actualisation 04.2010
F Instruction d'installation et de maniement
Applique murale LED avec détecteur de mouvement
N° d'article : 36895
Merci d'avoir fait l'acquisition de l'un de nos éclairages.
Notre luminaire est fabriqué dans des matériaux robustes et de haute qualité et vous offre un éclairage approprié.
Ce luminaire est approprié à une utilisation en intérieur et en extérieur comme par exemple dans des cabanes de
jardin, des serres ou bien sur des voies d'accès et dans des jardins. Le panneau solaire est équipé d'un cordon
de 3 m et peut être monté sur des murs.
Le panneau solaire transforme la lumière solaire en énergie étant stockée par la suite dans les piles
rechargeables. Un rendement optimal est atteint en choisissant un lieu exposé à un ensoleillement direct. Des
arbres, édifices ou autres obstacles peuvent faire de l'ombre sur le panneau solaire et en réduire la performance,
de même que des conditions météorologiques défavorables comme des nuages, de la pluie ou de la neige.
Lisez attentivement cette instruction d'installation et de maniement et conservez-la précieusement.
Nous ne sommes en aucun cas responsables des dommages sur des objets et des personnes résultant d'un
maniement non conforme ou de modifications effectuées sur le produit.
Contenu de l'emballage :
1 panneau avec 3 m de ligne de connexion
1 applique murale LED avec détecteur de mouvement
1 support mural
Matériel de montage
Instruction d'installation et de maniement
Caractéristiques techniques :
Branchement 1 pile rechargeable PB 6 V, 4 Ah, remplaçable
Classe de protection III
Ampoule 54 ampoules LED, non remplaçables, classe LED 1
Panneau solaire 9V, 110mA
Indications de sécurité et d'avertissement :
Ne pas fixer du regard directement et sans protection le rayonnement LED, en particulier pendant une
durée de temps élevée. Le rayonnement LED ne doit pas être dirigé vers les yeux d'autres personnes.
Sortez avec précaution les éléments hors de leur emballage.
Avant de mettre le luminaire et le panneau solaire en service, assurez-vous que ceux-ci n'ont pas été
abîmés lors de leur transport. La mise en service est interdite en cas de détériorations.
Gardez le matériau d'emballage hors de portée des enfants et des animaux domestiques. L'emballage
contient des petites pièces pouvant être avalées par les enfants.
N'effectuez jamais vous-même de réparations sur des éléments défectueux.
Ne pas mettre cet ensemble en contact avec une chaleur extrême ou une flamme ouverte.
Ne pas appuyer sur la face avant du panneau solaire afin d'éviter toute détérioration.
En cas de perçage dans un murage, toujours porter des lunettes de protection et un masque anti-
poussières.
Le produit dans sa totalité ne doit pas être modifié ou transformé. Toute modification sur le produit
conduit à une annulation de la garantie (condition de garantie).
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Instruction d'installation n° d'art. 36895 Page 2 de 3 Actualisation 04.2010
Fixation du luminaire
Veillez à ce que la surface de support puisse supporter pendant une longue durée et en toute fiabilité le
poids du luminaire.
Pensez que la longueur de ligne d'alimentation du panneau solaire est de 3 m.
Maintenez l'éclairage à la position de montage souhaitée et marquez les trous de perçage.
Veillez à ne pas détériorer de lignes électriques dans le mur.
Enfoncez les chevilles dans les trous de perçage et fixez le luminaire au mur à l'aide des vis. Veillez à
ce que la fixation soit stable et fiable.
Il est impossible de remplacer les ampoules.
Panneau solaire
Placez le panneau solaire à l'endroit souhaité en respectant les instructions de sécurité et
d'avertissement.
Veillez à ce que la surface de support puisse supporter pendant une longue durée et en toute fiabilité le
poids du panneau solaire.
Lors du positionnement veillez à ce que le panneau solaire soit bien solidaire de son support. Faites
attention aux dangers de chutes possibles lors du montage.
Maintenez la plaque de montage à la position de montage souhaitée et marquez les trous de perçage.
Percez les trous nécessaires à l'aide d'une mèche appropriée.
Veillez à ne pas détériorer de lignes électriques dans le mur.
Enfoncez les chevilles dans les trous et fixez au mur la plaque de montage à l'aide des vis. Veillez à ce
que la fixation soit stable et fiable.
Dirigez le panneau solaire de telle manière qu'un ensoleillement maximal soit possible
Veillez à ce que l'unité solaire soit soumise à un ensoleillement direct. Des ombres ou des salissures sur
le panneau solaire peuvent affecter le bon fonctionnement de la recharge.
Heitro
nic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Instruction d'installation n° d'art. 36895 Page 3 de 3 Actualisation 04.2010
Capteur
"TIME" : La durée d'éclairage se situe entre 1 et 4 minutes. La durée d'éclairage peut être modifiée.
Mise en service :
Avant la mise en service de l'éclairage, assurez-vous que les accus sont rechargés complètement.
Branchez la ligne du panneau solaire à l'alimentation du luminaire.
La mise en marche et la mise à l'arrêt s'effectuent sur le côté arrière du panneau solaire.
Les réglages concernant la durée d'éclairage effectués sur le côté arrière du capteur.
Remplacement des piles :
Pour préserver l'intensité lumineuse, il est recommandé des remplacer l'accu le cas échéant. N'utilisez
que des piles rechargeables correspondant aux caractéristiques techniques indiquées. L'utilisation
d'autres piles peut conduire à des détériorations.
Eteignez la lumière et débranchez le câble d'alimentation du luminaire.
L'accu se trouve dans le panneau solaire. Dévissez les vis sur le côté arrière du panneau solaire et
retirez le recouvrement. Dévissez la bride de maintien sur la pile.
Retirez l'accu usagé. Placez un accu neuf dans le logement. Respectez la polarité de l'accu. Fixez de
nouveau le support et remontez le recouvrement du panneau solaire. Veillez à une bonne assise du
recouvrement.
Rebranchez le câble d'alimentation.
Entretien et maintenance :
L'éclairage et le panneau solaire doivent si nécessaire être débarrassés de la neige, des feuilles mortes
et des salissures. Utilisez pour le nettoyage un linge sec ou légèrement humide.
Ne jamais utiliser de produits chimiques ou abrasifs.
Si l'éclairage n'est pas utilisé pendant une durée élevée, retirez les piles et conservez-les dans un lieu
sec et protégé.
Elimination :
Les appareils électroniques usagés doivent être déposés aux points de collecte publics et ne doivent
pas être éliminés avec les déchets ménagers.
Les piles ne doivent pas être éliminées avec les déchets ménagers. En tant que consommateur, vous
êtes dans l'obligation légale de faire recycler vos piles usagées. Vous pouvez après utilisation déposer
gratuitement vos piles au point de vente ou au point de collecte le plus proche (p. ex. à un point de
collecte municipal ou dans un magasin).
Les piles contenant des produits nocifs sont pourvues d'un sigle représentant une "poubelle barrée" ainsi
que d'un des symboles chimiques Cd (= la pile contient du cadmium), Hg (= la pile contient du mercure)
ou Pb (= la pile contient du plomb).
Seules les piles complètement déchargées doivent être jetées dans les collectes de piles usagées
publiques ou présentes dans les commerces. En cas de piles non déchargées, assurez-vous d'éviter les
court-circuits. Un court-circuit peut être évité en isolant les pôles de la pile au moyen de ruban adhésif.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Installation instructions Art. No. 36895 Page 1 of 3 Status 04.2010
GB LED Installation and operating instructions
LED wall floodlight with movement detector
Art. No. 36895
Many thanks for deciding to buy our light.
Our light is made out of sturdy, high value materials and will provide you with quality lighting. This light is suitable
for indoor and outdoor use, in garden conservatories, greenhouses or also in access roads and gardens. The
solar panel is equipped with a 3 m supply line and can be fitted to walls.
The solar panel converts sunlight into energy which can then be stored in the rechargeable battery. A location
receiving the direct rays of the sun has to be selected for optimum use. Trees, buildings or other obstacles casting
shadows onto the solar panel detract from its performance, unfavourable weather conditions, such as clouds, rain
or snow fall have the same effect.
Read through these installation and operating instructions carefully and keep them in a safe place.
We do not accept liability for damage to persons or property caused by non observation of the instructions,
improper handling or for unauthorized changes made to the product.
Package contents:
1 solar panel with 3m connection line
1 LED wall-mounted flood light with movement detector
1 wall bracket
Assembly material
Installation and operating instructions
Technical data:
Connection 1 rechargeable battery PB 6V, 4Ah, exchangeable
Protection class III
Illuminant 54 LED illuminants, not exchangeable, LED class 1
Solar panel 9V, 110mA
Safety and warning notes:
Do not look directly into the LED - especially for longer periods of time - without protecting your eyes. A
LED beam should not be directed into other people's eyes.
Take the parts carefully out of the packaging.
Make sure, before using the solar panel that it has not been damaged during transportation. Use is
forbidden if there is damage.
Keep packaging materials well away from children and pets. The packaging contains small parts which
can be swallowed by small children.
Never make your own repairs to faulty parts.
Do not expose the set to extreme heat or exposed flames.
Please do not press on the front side of the solar panel, this can lead to damage.
Wear protective goggles and a dust mask when you drill into masonry work.
The entire product must neither be changed nor converted. Changes made to the product lead to
invalidation of the guarantee (warranty).
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Installation instructions Art. No. 36895 Page 2 of 3 Status 04.2010

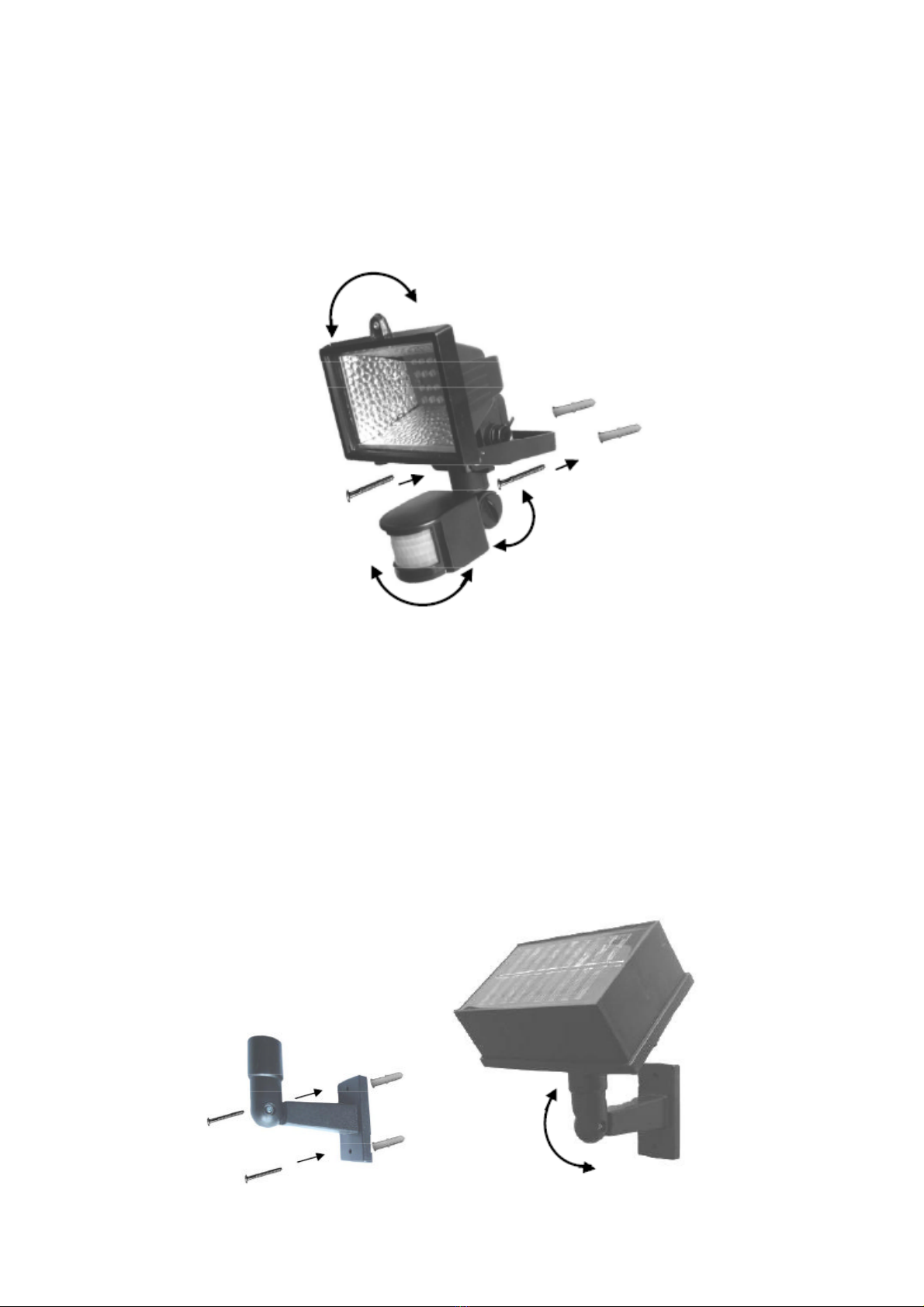

Fastening the light
Make sure that the base is suitable to support the weight of the light permanently and reliably.
Remember the supply line length of 3m to the solar panel.
Hold the lights at the desired installation position and mark the drill holes.
Make sure that no lines are damaged in the wall.
Push the dowel into the drilled holes and use the screws to fasten the light to the wall. Make sure you
have a stable and reliable fastening.
The illuminant cannot be changed.
Solar panel
Place the solar panel at the selected place by following the safety and warning notes.
Make sure that the base is suitable to support the weight of the solar panel permanently and reliably.
Make sure, during positioning, that the solar unit is securely connected to the base. Watch during
installation out for possible places where people could stumble and trip up.
Hold the installation plate at the desired installation position and mark the drill holes. Use a suitable drill
to drill suitable holes.
Make sure that no lines are damaged in the wall.
Push the dowels into the drilled holes and use the screws to fasten the installation plate to the wall.
Make sure you have a stable and reliable fastening.
Align the solar panel so that it receives maximum sunlight.
Make sure that the sun shines directly onto the solar unit. Shadows or dirt on the solar panel has an
adverse effect on the charging function.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Installation instructions Art. No. 36895 Page 3 of 3 Status 04.2010
Sensor
"TIME": The lighting durtation is about 1 to 4 minutes. The lighting duration can be changed.
Putting into service.
The rechargeable batteries should be completely charged before putting into service.
Connect the supply line of the solar panel to the line for the light.
The light is switched on and off at the back of the solar panel.
Settings for lighting duration take place at the back of the sensor.
Changing the rechargeable battery:
Changing the rechargeable battery according to requirements is recommended to keep the lighting
strength. Only use rechargeable batteries as specified in the technical data. The use of other
rechargeable batteries can lead to damage being caused.
Switch the light off and disconnect the supply line to the light.
The rechargeable battery is located in the solar panel. Unscrew the screws at the back of the solar panel
and remove the cover. Completely unscrew the holding clamp at the battery.
Remove the old rechargeable battery. Place the new rechargeable battery into the battery compartment.
Make sure you have the right polarity for the rechargeable battery. Refasten the bracket and reassemble
the cover of the solar panel. Make sure that the cover is properly seated.
Reconnect the supply cable.
Care and servicing:
The light and the solar panel must be cleared free from snow, leaves and dirt, where necessary. Use a
dry, or slightly damp cloth for cleaning.
Never use chemicals or abrasives for cleaning.
Remove the batteries and store in dry, protected rooms if the light is not being used over a longer period
of time.
Disposal:
Old electronic equipment must be brought to public connection points and must not be disposed of as
household waste.
Batteries must not be disposed of in the household waste. You are legally obliged, as a final consumer,
to return used batteries. You can return batteries after use to the sales point or the immediate vicinity
(public collection points or retail outlets, for example, without charge.
Batteries containing harmful agents are marked with the "crossed out waste bin" and with one of the
chemical symbols Cd (= battery contains cadmium), Hg (= battery contains mercury) or Pb (= battery
contains lead).
Batteries may only be returned in a drained to the used battery bin at the retail outlet and at public
disposal outlets. Batteries which are not completely drained must be prevented from short circuiting.
Short circuiting can be prevented by taping over the terminals with adhesive tape.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Installatiehandleiding art. nr. 36895 Pagina 1 van 3 Stand 04.2010
NL Installatie- en gebruikershandleiding
LED wandschijnwerper met bewegingssensor
Art. nr. 36895
Allereerst hartelijk bedankt voor de aanschaf van onze lamp.
Onze lamp is gemaakt van stevig en hoogwaardig materiaal en zorgt voor een aansprekende verlichting. Deze
lamp is geschikt voor het gebruik binnen- en buitenshuis, bijv. in tuinhuisjes, broeikassen of ook op opritten en in
tuinen. Het zonnepaneel is voorzien van een voedingsleiding van 3m en kan op muren worden aangebracht.
Het zonnepaneel zet zonlicht om in energie die vervolgens in de oplaadbare batterijen wordt opgeslagen. Voor
een optimaal gebruik dient het product op een plek te worden geplaatst waar voldoende zonlicht aanwezig is.
Bomen, omstaande gebouwen of andere objecten die een schaduw op het zonnepaneel werpen, kunnen het
vermogen van het product negatief beïnvloeden, net zoals ongunstige weersomstandigheden zoals wolken, regen
of sneeuw.
Lees aandachtig de gebruikers- en installatiehandleiding door en bewaar deze zorgvuldig.
Wij zijn niet aansprakelijk voor materiële en/of lichamelijke schade die voortvloeit uit het niet opvolgen van de
instructies zoals omschreven in deze handleiding, het onjuist gebruik of het aanbrengen van veranderingen aan
het product.
Inhoud van de verpakking:
1 zonnepaneel met 3m voedingsleiding
1 LED-wandschijnwerper met bewegingssensor
1 wandhouder
montagemateriaal
installatie- en gebruikershandleiding
Technische gegevens:
Aansluiting 1 oplaadbare batterij PB 6V, 4Ah, te vervangen
Beschermingsklasse III
Lamp 54 LED-lamp, niet te vervangen, LED-klasse 1
Zonnepaneel 9V, 110mA
Veiligheidsinstructies en waarschuwingen:
Kijk niet rechtstreeks in de LED-straling – vooral niet voor een langere tijd. Richt de lichtstalen nooit op
de ogen van andere personen.
Haal de onderdelen voorzichtig uit de verpakking.
Controleer de lamp en het zonnepaneel eerst op beschadigingen die tijdens het transport kunnen zijn
ontstaan voordat u deze in gebruik neemt. Bij beschadigingen mag de lamp niet in gebruik worden
genomen.
Verpakkingsmateriaal buiten het bereik van kinderen en huisdieren houden. De verpakking bevat kleine
onderdelen die door kinderen kunnen worden ingeslikt.
Voer zelf geen reparaties uit aan defecte onderdelen.
Stel deze set niet bloot aan extreme hitte of open vlammen.
Druk niet op de voorkant van het zonnepaneel, dit kan beschadigingen veroorzaken.
Gebruik bij het boren in de muur een beschermingsmiddel voor de ogen en een stofmasker.
Het product mag niet worden veranderd of omgebouwd. De garantie vervalt onmiddellijk als er
veranderingen aan het product zijn aangebracht.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Installatiehandleiding art. nr. 36895 Pagina 2 van 3 Stand 04.2010
Bevestigen van de lamp
Let op dat de ondergrond geschikt is om het gewicht van de lamp duurzaam te kunnen dragen.
Houd rekening met de lengte van de voedingsleiding naar het zonnepaneel van 3 meter.
Houd de lampen aan de gewenste plaats van montage en markeer de boorgaten.
Let op dat er geen leidingen in de muur worden beschadigd.
Steek de pluggen in de boorgaten en bevestig de lamp met behulp van de schroeven aan de muur. Let
op een stevige en betrouwbare bevestiging.
Het is niet mogelijk om de lamp te vervangen.
Zonnepaneel
Plaats het zonnepaneel met inachtneming van de veiligheidsinstructies op de gewenste plek.
Let op dat de ondergrond geschikt is om het gewicht van het zonnepaneel duurzaam en betrouwbaar te
dragen.
Let er bij het plaatsen op dat het zonnepaneel veilig met ondergrond verbonden is. Let bij de montage op
eventuele struikelgevaren.
Houd de montageplaat op de gewenste positie en markeer de boorgaten. Boor de gaten met een
passende boormachine.
Let op dat er geen leidingen in de muur worden beschadigd.
Steek de pluggen in de boorgaten en bevestig de montageplaat met behulp van de schroeven aan de
muur. Let op een stevige en betrouwbare bevestiging.
Zonnepaneel zo uitrichten dat een maximale zonnestraling mogelijk is.
Het is belangrijk dat het zonnepaneel direct in de zon staat. Schaduwen of vuil op het zonnepaneel
kunnen de laadfunctie negatief beïnvloeden.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Installatiehandleiding art. nr. 36895 Pagina 3 van 3 Stand 04.2010
Sensor
„TIME“: de lichtduur bedraagt tussen 1 tot ca. 4 minuten. De lichtduur kan worden gewijzigd.
Ingebruikname:
Vóór de ingebruikname van de lamp dient de accu volledig opgeladen te worden.
Sluit de voedingsleiding van het zonnepaneel aan op de leiding aan de lamp.
Aan de achterkant van het zonnepaneel wordt de lamp in-/uitgeschakeld.
Het afstellen van de lichtduur gebeurt aan de achterkant van de sensor.
Vervangen van de accu’s:
Om de lichtsterkte te behouden is het aan te raden om de accu’s wanneer nodig te vervangen. Gebruik
alleen oplaadbare batterijen zoals vermeld in de technische gegevens. Het gebruik van andere accu’s
kan schade tot gevolg hebben.
Schakel het licht uit en maak de voedingskabel van de lamp los.
De accu bevindt zich in het zonnepaneel. Maak de schroeven aan de achterkant van het zonnepaneel
los en verwijder de afdekking. Schroef de houderbeugel aan de batterij los.
Haal de oude accu eruit en plaats de nieuwe accu in het batterijvakje. Let op de juiste poling van de
accu. Bevestig de houder en monteer de afdekking van het zonnepaneel. Let op dat de afdekking goed
gesloten is.
De voedingskabel weer aansluiten.
Onderhoud en verzorging:
Verwijder, indien nodig, sneeuw, bladeren en vuil van de lamp en het zonnepaneel. Gebruik voor het
reinigen een droge of licht vochtige doek.
Gebruik geen chemicaliën of schuurmiddelen.
Als de lamp een langere tijd niet gebruikt wordt, dient u de batterijen te verwijderen en de
lamp in een droge en beschutte ruimte te bewaren.
Verwijdering:
Afgedankte elektrische en elektronische apparaten moeten gescheiden van het huishoudelijk afval naar
een officieel inzamelpunt worden gebracht.
Accu’s en batterijen mogen niet met het gewone huisvuil worden afgevoerd. De consument is verplicht
om alle lege batterijen in te leveren. Uw gebruikte batterijen kunt u gratis inleveren (bijv. bij de openbare
inzamelpunten of daar waar batterijen verkocht worden).
Batterijen die schadelijke stoffen bevatten, zijn gekenmerkt met een "doorgestreepte vuilnisbak" en met
een van de chemische symbolen Cd (=batterij bevat cadmium), Hg (=batterij bevat kwik) of Pb (=batterij
bevat lood).
Batterijen mogen uitsluitend in ontladen toestand worden ingeleverd in de verzamelbakken voor oude
batterijen in de winkel of bij een publiekrechtelijk orgaan dat verantwoordelijk is voor de verwijdering van
afvalstoffen. Bij niet volledig ontladen batterijen dienen voorzorgsmaatregelen tegen kortsluiting
getroffen te worden. Een kortsluiting kan worden voorkomen door de polen af te plakken.
.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Installationsanweisung Art. Nr. 36895 Seite 1 von 3 Stand 04.2010
D Installations- und Bedienungsanweisung
LED Wandfluter mit Bewegungssensor
Art. Nr. 36895
Herzlichen Dank, dass Sie sich für den Kauf unserer Leuchte entschieden haben.
Unsere Leuchte ist aus robusten und hochwertigen Materialien hergestellt und ermöglicht Ihnen eine
ansprechende Beleuchtung. Diese Leuchte eignet sich zur Verwendung in Innen- und Außenbereichen wie
Gartenhäuser, Gewächshäuser oder auch Zufahrten und Gärten. Das Solarpanel ist mit einer Zuleitung von 3m
ausgerüstet und kann an Wänden angebracht werden.
Das Solarpanel wandelt Sonnenlicht in Energie um, die dann in den wieder aufladbaren Batterie gespeichert wird.
Für eine optimale Nutzung ist ein Standort mit direkter Sonneneinstrahlung zu wählen. Bäume oder Gebäude
oder sonstige Hindernisse die Schatten auf das Solarpanel werfen beeinträchtigen die Leistung, ebenso
ungünstige Witterungsbedingungen wie Wolken, Regen oder Schneefall.
Lesen Sie diese Installations- und Bedienungsanweisung sorgfältig durch und bewahren sie gut auf.
Bei Sach- und Personenschäden durch Nichtbeachten der Anleitung, durch unsachgemäße Handhabung oder für
vorgenommene Änderungen am Produkt übernehmen wir keine Haftung.
Verpackungsinhalt:
1 Solarpanel mit 3m Anschlussleitung
1 LED-Wandfluter mit Bewegungsmelder
1 Wandhalterung
Montagematerial
Installation- und Bedienungsanweisung
Technische Daten:
Anschluss 1 aufladbare Batterie PB 6V, 4Ah, auswechselbar
Schutzklasse III
Leuchtmittel 54 LED-Leuchtmittel, nicht auswechselbar, LED-Klasse 1
Solarpanel 9V, 110mA
Sicherheits- und Warnhinweise:
Möglichst nicht direkt ungeschützt in die LED-Strahlung blicken – vor allem nicht über längere
Zeiträume. LED-Strahlung sollte nicht in die Augen von anderen Personen gerichtet werden.
Nehmen Sie die Teile vorsichtig aus der Verpackung.
Bevor Sie die Leuchte und das Solarpanel in Betrieb nehmen, versichern Sie sich, dass diese auf dem
Transportweg nicht beschädigt wurden. Bei Beschädigungen ist die Inbetriebnahme untersagt.
Verpackungsmaterial von Kindern und Haustieren fernhalten. Die Packung enthält Kleinteile, die von
Kindern verschluckt werden können.
Nehmen Sie niemals selbst Reparaturen an defekten Teilen vor.
Bringen Sie dieses Set nicht mit extremer Hitze oder offener Flamme in Kontakt.
Bitte nicht auf die Frontseite des Solarpanels drücken, dies könnte zu Schäden führen.
Beim Bohren in Mauerwerk bitte Schutzbrille und Staubmaske verwenden.
Das gesamte Produkt darf nicht verändert oder umgebaut werden. Veränderungen am Produkt führen
zum Erlöschen der Garantie (Gewährleistung).
Heitr
onic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Installationsanweisung Art. Nr. 36895 Seite 2 von 3 Stand 04.2010
Befestigung der Leuchte
Achten Sie darauf, dass der Untergrund geeignet ist das Gewicht der Leuchte dauerhaft und zuverlässig
zu tragen.
Beachten Sie die Zuleitungslänge zum Solarpanel von 3.
Halten Sie die Leuchten an die gewünschte Montageposition und markieren Sie die Bohrlöcher.
Achten Sie darauf, dass keine Leitungen in der Wand beschädigt werden.
Stecken Sie die Dübel in die Bohrlöcher und befestigen Sie die Leuchte mittels der Schrauben an der
Wand. Achten Sie auf eine stabile und zuverlässige Befestigung.
Es besteht keine Möglichkeit das Leuchtmittel zu wechseln.
Solarpanel
Plazieren Sie das Solarpanel unter Beachtung der Sicherheits- und Warnhinweise an den gewünschten
Ort.
Achten Sie darauf, dass der Untergrund geeignet ist das Gewicht des Solarpanels dauerhaft und
zuverlässig zu tragen.
Bei der Positionierung achten Sie darauf, dass das Solarpanel sicher mit dem Untergrund verbunden ist.
Beachten Sie bei der Montage mögliche Stolpergefahren.
Halten Sie die Montageplatte an die gewünschte Montageposition und markieren Sie die Bohrlöcher.
Bohren Sie mit einem geeigneten Bohrer die erforderlichen Löcher.
Achten Sie darauf, dass keine Leitungen in der Wand beschädigt werden.
Stecken Sie die Dübel in die Bohrlöcher und befestigen Sie die Montageplattte mittels der Schrauben an
der Wand. Achten Sie auf eine stabile und zuverlässige Befestigung.
Richten Sie das Solarpanel so aus, dass eine maximale Sonneneinstrahlung möglich ist.
Achten Sie darauf, dass die Solareinheit direkt von der Sonne angestrahlt wird. Schatten oder
Verschmutzungen auf dem Solarpanel beeinträchtigten die Ladefunktion.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Installationsanweisung Art. Nr. 36895 Seite 3 von 3 Stand 04.2010
Sensor
„TIME“: Die Leuchtdauer beträgt zwischen 1 bis ca. 4 Minuten. Die Leuchtdauer kann verändert werden.
Inbetriebnahme:
Vor Inbetriebnahme der Leuchte sollten die Akkus vollständig geladen werden.
Verbinden Sie die Zuleitung des Solarpanels mit der Leitung an der Leuchte.
Das Ein- und Ausschalten der Leuchte erfolgt an der Rückseite des Solarpanels.
Einstellungen bzgl. der Leuchtdauer erfolgen auf der Rückseite des Sensors.
Akkuwechsel:
Um die Leuchtkraft zu erhalten empfiehlt es sich den Akku bei Bedarf zu wechseln. Verwenden Sie nur
aufladbare Batterien wie in den technischen Daten angegeben. Die Verwendung anderer Akkus kann zu
Schäden führen.
Schalten Sie das Licht aus und lösen Sie das Versorgungskabel von der Leuchte.
Der Akku befindet sich im Solarpanel. Öffnen Sie die Schrauben an der Rückseite des Solarpanels und
Entfernen Sie den alten Akku. Legen Sie den neuen Akku in das Batteriefach. Beachten Sie die Polung
des Akkus. Befestigen Sie wieder die Halterung und montieren wieder die Abdeckung des Solarpanels.
Achten dabei auf den ordnungsgemäßen Sitz der Abdeckung.
Schließen Sie das Versorgungskabel wieder an.
Pflege und Wartung:
Die Leuchte und das Solarpanel müssen, wenn nötig, von Schnee, Laub und Verschmutzungen befreit
werden. Zur Reinigung verwenden Sie ein trockenes oder leicht angefeuchtetes Tuch.
Niemals Chemikalien oder Scheuermittel zur Reinigung verwenden.
Falls die Leuchte über einen längeren Zeitraum nicht im Gebrauch ist, die Batterien entfernen und in
trockenen, geschützten Lagerräumen aufbewahren.
Entsorgung:
Elektronik-Altgeräte müssen den öffentlichen Sammelstellen zugeführt werden und dürfen nicht als
Hausmüll entsorgt werden.
Batterien dürfen nicht in den Hausmüll gegeben werden. Sie sind zur Rückgabe gebrauchter Batterien
als Endverbraucher gesetzlich verpflichtet. Sie können Batterien nach Gebrauch in der Verkaufsstelle
oder in deren unmittelbarer Nähe (z.B. in Kommunalen Sammelstellen oder im Handel) unentgeltlich
zurückgeben.
Schadstoffhaltige Batterien sind mit dem Zeichen "durchgestrichene Mülltonne" und einem der
chemischen Symbole Cd (=Batterie enthält Cadmium), Hg (=Batterie enthält Quecksilber) oder Pb
(=Batterie enthält Blei) gekennzeichnet.
Batterien dürfen nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei
öffentlich-rechtlichen Entsorgungsträgern abgegeben werden. Bei nicht vollständig entladenen Batterien
muss Vorsorge gegen Kurzschluss getroffen werden. Ein Kurzschluss kann durch Isolieren der Pole mit
Klebestreifen verhindert werden.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein
