Einhell Global HKL-G 1400 User manual

HKL-G 1400 Set
Circular Saw Kit Artikel-Nr.: 4330810 Ident-Nr.: 01013

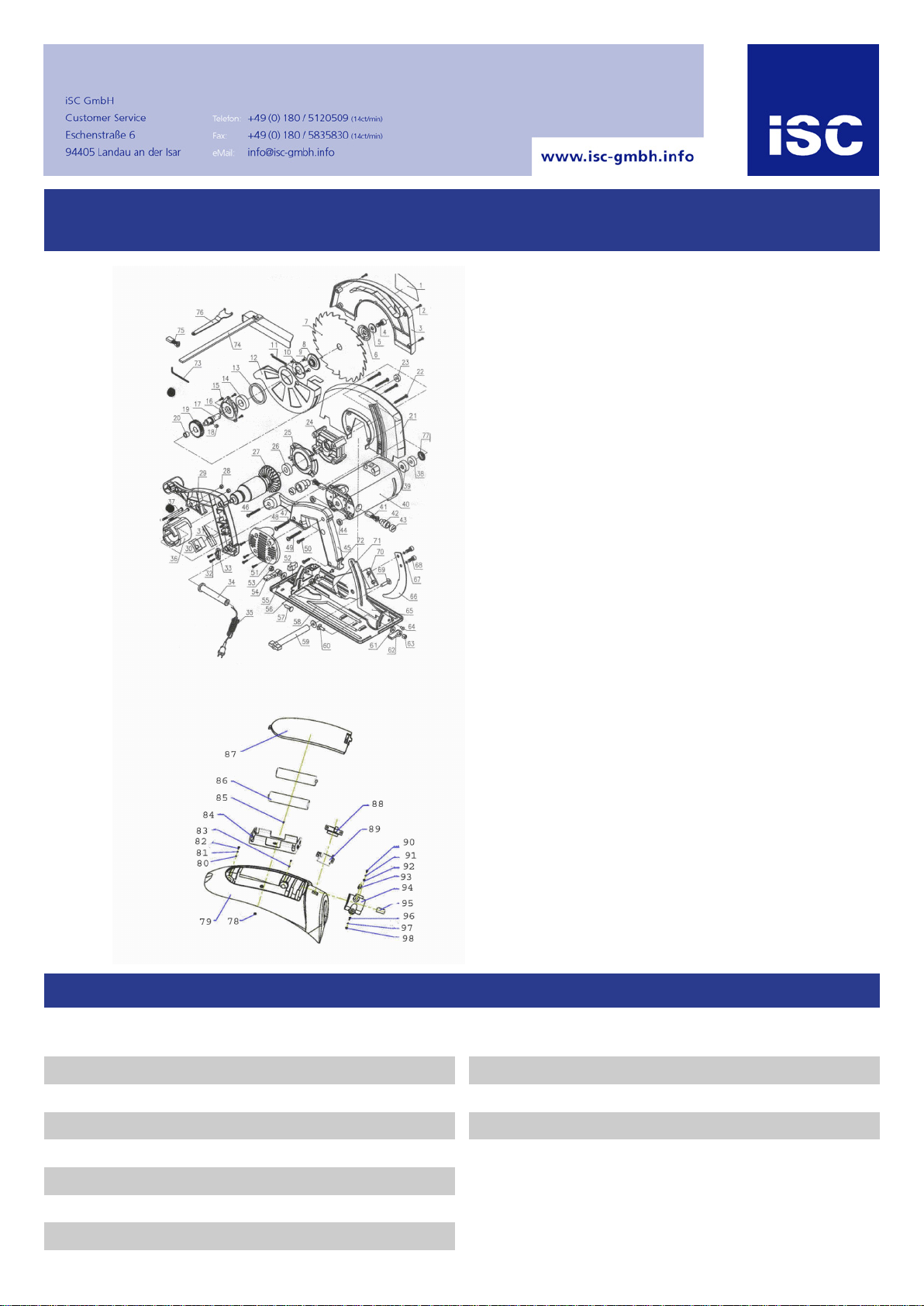

Komponenten / Ersatzteile
Position Artikel-Nr. Beschreibung Position Artikel-Nr. Beschreibung
4 433081001027 screw
6 433081001029 flange
16 433081001039 gear case cover
17 433081001040 spindle
21 433081001044 aluminium housing
27 433081001050 rotor
29 433081001052 right handle
30 433081001001 switch
45 433081001068 left handle
62 433081001085 handle
75 433081001002 carbon brush (pair)
95 433081001020 laser generator
901 433081001901 spindle with gear

Komponenten / Ersatzteile

Bedienungsanleitung
Laser-Handkreissäge
Operating Instructions
Hand-held Circular Saw with Laser Guide
Mode d’emploi
Scie circulaire à main a laser
Gebruiksaanwijzing
Laser-Handcirkelzaag
Manual de instrucciones
Sierra circular manual por laser
Manual de operação
Serra circular manual a laser
Käyttöohje
Laser-Käsipyörösaha
Istruzioni per l’uso della
Sega circolare a mano con guida laser
Instrukcja obsługi
Ręczna piła tarczowa z laserem
Használti utasítás
Lézer-Kézi körfűrész
Návod k použití
Laserovā Ruční okružní pila
Navodila za uporabo
laserske ročne krožne žage
Naputak za uporabu
Laserska Ručna kružna pila
Návod na obsluhu
laserovej ručnej kotúčovej píly
HKL-G 1400
Art.-Nr.: 43.308.10 I.-Nr.: 01013
®
Anleitung HKL_G 1400 14.07.2003 9:40 Uhr Seite 1

2
Seite 4 - 7
Page 8 - 11
Page 12 - 15
Blz. 16 - 19
Página 20 - 23
Página 24 - 27
Sivu 28 - 31
Pagina 32 - 35
Side 36 - 39
HOdal 40 - 43
Strana 44 - 47
Strani 48 - 51
Stranice 52 - 55
Strana 56 - 59



Gehörschutz
Protection acoustique
Gehoorbescherming
Ear muffs
Protección para los oidos
Protector dos ouvidos
Hörselskydd
Dispositivo proteggiudito
Ochrona słuchu
Ochrana sluchu
Zajcsökkentő füllvédő
Glušniki
Zaštitnik za uši
Maska za disanje
Ochrana sluchu
Atemschutz
Protection des voies respiratoires
Adembescherming
Dust mask
Protección respiratoria
Máscara respiratória
Hengitystiesuojus
Dispositivo proteggivie respiratorie
Ochrona dróg oddechowych
Ochrana dýchacích cest
Légzésvédő
Maska proti prahu
Maska za disanje
Ochrana dýchania
Augenschutz
Protection des yeux
Oogbescherming
Goggles
Oculos de protecção
Protección para la vista
Øreklokker
Dispositivo proteggiocchi
Ochrona wzroku
Ochrana zraku
Szemvédő
Zaščitna očala
Zaštitne naočale
Ochrana zraku
Anleitung HKL_G 1400 14.07.2003 9:40 Uhr Seite 2

3
17
15
34
20
15
11
18
13
1
17
16
15
14
10
12
19
2
8
56
7
9
Anleitung HKL_G 1400 14.07.2003 9:40 Uhr Seite 3

4
D

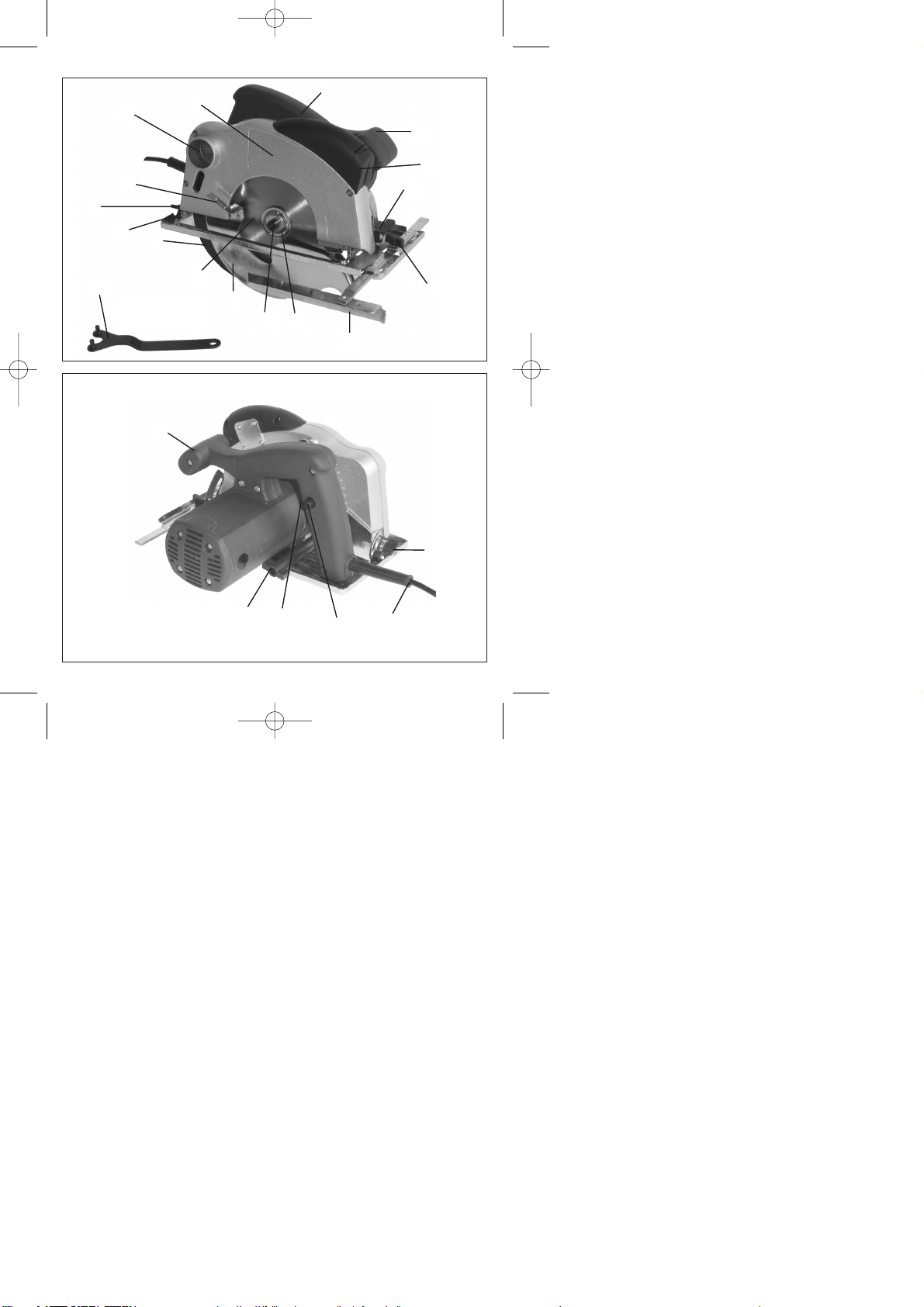

Beschreibung:
1. Handgriff
2. Datenschild
3. Ein-Ausschalter
4. Sperrtaste für Ein-Ausschalter
5. Feststellschraube für Schnittiefeneinstellung
6. Netzkabel
7. Spaltkeil
8. Pendelschutzhaube
9. Inbusschraube
10. Sägeschuh
11. Flansch
12. Sägeblatt
13. Parallelanschlag
14. Feststellschraube für Parallelanschlag
15. Feststellschrauben für Gehrungseinstellung
16. Anschluß für Staubabsaugung
17. Zusatzhandgriff
18. Betätigungsbügel für Pendelschutzhaube
19. Stirnlochschlüssel
20. Laseraufsatz
Bitte lesen Sie die Gebrauchsanweisung genau
durch und achten Sie besonders auf die Sicherheits-
hinweise. Bewahren Sie die Gebrauchsanweisung
zusammen mit der Handkreissäge auf.
Technische Daten:
Netzspannung: 230 V ~ 50 Hz
Leistungsaufnahme: 1400 Watt
Leerlaufdrehzahl: 4800 min-1
Schnittiefe bei 0°: 64 mm
Schnittiefe bei 45°: 45 mm
Sägeblatt 185 mm Ø
Sägeblattaufnahme: 20 mm Ø
Sägeblattdicke 2,8 mm
Schalldruckpegel LPA 91 dB(A)
Schalleistungspegel LWA 104 dB(A)
Vibration a w< 2,5 m/s2
Gewicht 4,3 Kg
Schutzisoliert II / 
Laserklasse 2
Wellenlänge Laser 650 nm
Leistung Laser  1 mW
Stromversorgung Lasermodul 2x1,5 V Micro (AAA)
Anwendungsgebiet
Die Handkreissäge ist geeignet zum Sägen von
geradlinigen Schnitten in Holz, holzähnlichen Werk-
stoffen und Kunststoffen.
Sicherheitshinweise:
Der Spaltkeil ist so einzustellen, daß der Abstand
zum Zahnkranz des Sägeblatts 5 mm nicht über-
schreitet und sein unterster Punkt nicht um mehr
als 5 mm gegenüber dem Zahnkranz zurücksteht.
Rissige Sägeblätter oder solche, die ihre Form
verändert haben, dürfen nicht verwendet werden.
Sägeblätter aus hochlegiertem Schnellschnitt-
Stahl (HSS Stahl) dürfen nicht verwendet
werden.
Sägeblätter, die den in dieser Gebrauchs-
anweisung angegebenen Kenndaten nicht
entsprechen, dürfen nicht verwendet werden.
Es ist sicherzustellen, daß alle beweglichen Teile
des Sägeblattschutzes ohne Klemmen
funktionieren.
Es ist sicherzustellen, daß alle Einrichtungen, die
das Verdecken des Sägeblattes bewirken, ein-
wandfrei arbeiten.
Der Spaltkeil ist, außer bei den Einsatzschnitten,
immer zu verwenden und richtig einzustellen.
Nicht im Bereich von Dämpfen oder brennbaren
Flüssigkeiten verwenden.
Nur scharfe Sägeblätter und geeignetes Zubehör
verwenden.
Ziehen Sie vor allen Umbau- und Reinigungs- und
Einstellarbeiten den Stecker aus der Steckdose.
Schützen Sie die Netzleitung vor Beschädigungen.
Öl und Säure können die Leitung beschädigen.
Sägeblätter, deren Grundkörper dicker oder deren
Schränkung kleiner als die Dicke des Spaltkeiles
sind, dürfen nicht verwendet werden.
Den Stecker nicht durch Ziehen an der Netzleitung
aus der Steckdose entfernen und das Gerät nicht
am Netzkabel tragen.
Reparaturen sind nur durch einen Fachmann aus-
zuführen.
Bei Verwendung einer Kabeltrommel Leitung voll-
ständig abrollen. Drahtquerschnitt mind. 1,5 mm2.
Absicherung max. 16 A
Sichern Sie alle zu bearbeitenden Werkstücke
ausreichend und überlasten Sie die Maschine
nicht.
Tragen Sie eine geeignete Kleidung und eine
Schutzbrille und verwenden Sie eine Staubmaske
bei stauberzeugenden Arbeiten.
Tragen Sie zum Schutze Ihrer Ohren einen
Gehörschutz!
Bei längerem Bearbeiten von Holz oder stauber-
zeugenden Materialien, ist das Elektrowerkzeug
Anleitung HKL_G 1400 14.07.2003 9:40 Uhr Seite 4

zeugenden Materialien, ist das Elektrowerkzeug
an eine geeignete Staubabsaugung anzu-
schließen. (In Deutschland werden für Holzstäube
aufgrund der TRGS 553 geprüfte Absaugein-
richtungen gefordert.
Achtung:
Laserstrahlung
Nicht in den Strahl blicken
Laserklasse 2
Schützen Sie sich und Ihre Umwelt durch geeignete
Vorsichtsmaßnahmen vor Unfallgefahren.
Nicht direkt mit ungeschützten Auge in den
Laserstrahl blicken.
Niemals direkt in den Strahlengang blicken.
Den Laserstrahl nie auf reflektierende Flächen
und Personen oder Tiere richten. Auch ein Laser-
strahl mit geringer Leistung kann Schäden am
Auge verursachen.
Vorsicht - wenn andere als die hier angegebenen
Verfahrensweisen ausgeführt werden, kann dies
zu einer gefährlichen Strahlungsexposition führen.
Lasermodul niemals öffnen.
Wenn das Lasermodul längere Zeit nicht benutzt
wird, sollten die Batterien entfernt werden.
Arbeiten mit der Handkreissäge
Kreissäge stets mit festem Griff halten.
Die Pendelschutzhaube wird vom Werkstück
automatisch zurückgeschoben.
Keine Gewalt anwenden!
Mit der Kreissäge leicht und gleichmäßig
vorrücken.
Das Abfallstück sollte sich auf der rechten Seite
der Kreissäge befinden, damit der breite Teil des
Auflagetisches auf seiner ganzen Fläche aufliegt.
Wenn nach vorgezeichneter Linie gesägt wird,
Kreissäge an der entsprechenden Kerbe entlang-
führen.
Kleine Holzteile vor der Bearbeitung fest
einspannen. Nie mit der Hand festhalten.
Sicherheitsvorschriften unbedingt beachten!
Schutzbrille tragen!
Verwenden Sie keine defekten Sägeblätter oder
solche, welche Risse und Sprünge aufweisen.
Verwenden Sie keine Flansche/Flanschmuttern,
deren Bohrung größer oder kleiner ist als diejenige
des Sägeblattes.
Das Sägeblatt darf nicht von Hand oder durch seit-
lichen Druck auf das Sägeblatt gebremst werden.
Der Pendelschutz darf nicht verklemmen und muß
sich nach abgeschlossenem Arbeitsgang wieder in
der Ausgangsposition befinden.
Vor der Verwendung der Kreissäge bei heraus-
gezogenem Netzstecker die Funktion des Pendel-
schutzes prüfen.
Vergewissern Sie sich vor jedem Einsatz der
Maschine, daß die Sicherheitseinrichtungen wie
Pendelschutz, Spaltkeil, Flansche und Verstell-
einrichtungen funktionieren bzw. richtig einge-
stellt und festgestellt sind.
An der Schutzhaube können Sie eine geeignete
Staubabsaugung anschließen. Stellen Sie sicher,
daß die Staubabsaugung sicher und ordnungsge-
mäß angeschlossen ist.
Die bewegliche Pendelschutzhaube darf zum
Sägen nicht in der zurückgezogenen Schutzhaube
festgeklemmt werden.
Sägeblätter, deren Grundkörper dicker oder deren
Schränkung kleiner als die Dicke des Spaltkeiles
ist, dürfen nicht verwendet werden.
Wartung
Die Lüftungsschlitze am Motorgehäuse frei und
sauber halten. Von Zeit zu Zeit Schlitze aus-
blasen.
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Fachwerkstätte über-
prüfen.
Abgenützte Kohlebürsten dürfen nur von einer
Fachwerkstätte oder unserem Kundendienst aus-
gewechselt werden.
Halten Sie Ihr Gerät immer sauber.
Benutzen Sie zur Reinigung des Kunststoffes
keine ätzenden Mittel.
Ersatzteilbestellung
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden:
Typ des Gerätes
Artikelnummer des Gerätes
Ident-Nummer des Gerätes
Ersatzteilnummer des erforderlichen Ersatzteils
Ersatzteil ET-Nr.
Schalter 43.308.10.01.001
Ersatzkohlen 43.308.10.01.002
D

5
Anleitung HKL_G 1400 14.07.2003 9:40 Uhr Seite 5

6
D

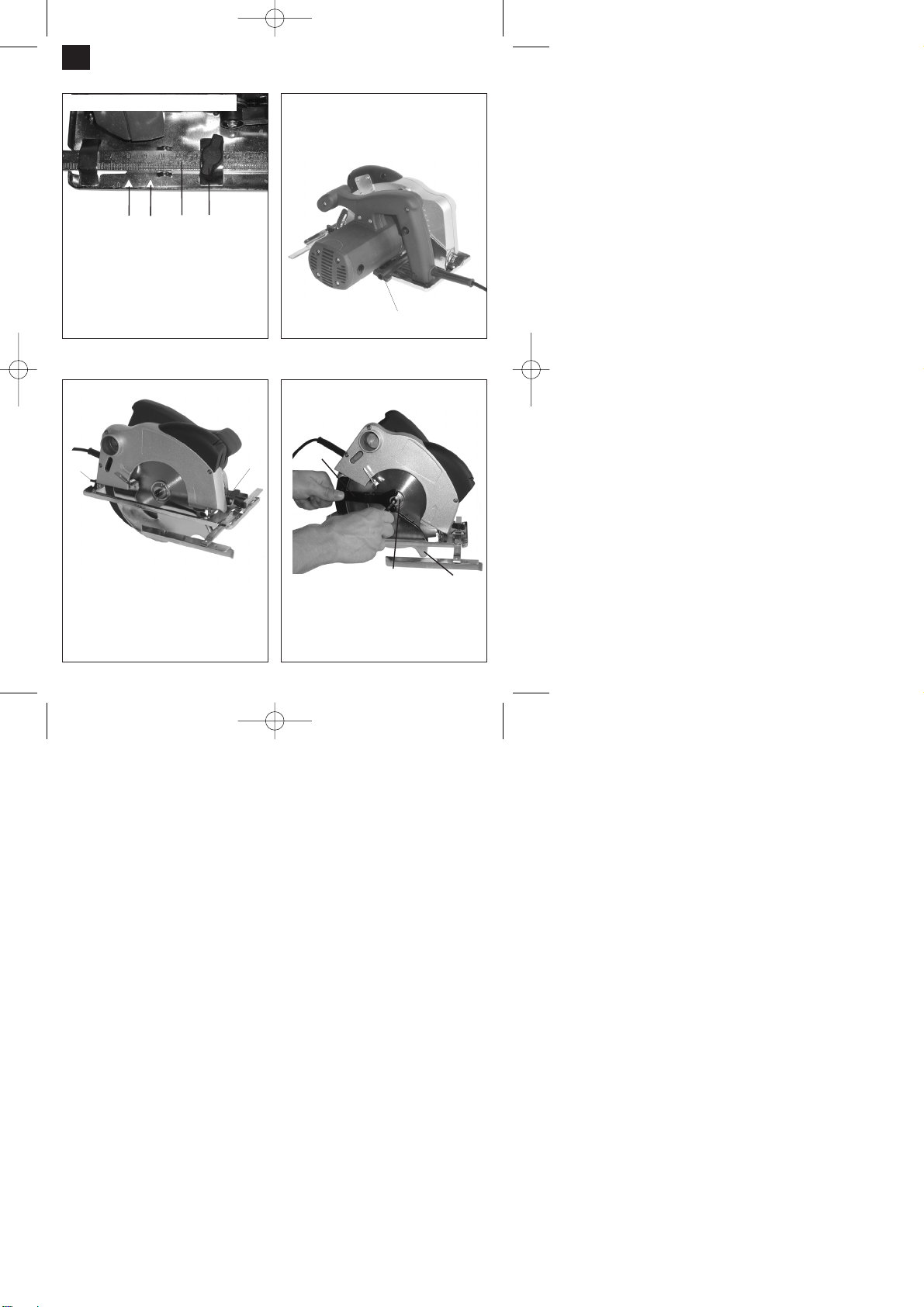

Sägeschuh verstellen (Schrägschnitt)
1. Die Feststellschrauben 1 lösen
2. Sägeschuh auf gewünschte Gradzahl einstellen 0-45°
3. Feststellschrauben 1 fest anziehen
Sägeblatt wechseln
1. Pendelschutzhaube 1 öffnen und festhalten
2. Mit Stirnlochschlüssel 2 das Sägeblatt gegenhalten
3. Inbusschraube lösen
4. Flansch 4 und Sägeblatt nach unten entnehmen
5. Flansch reinigen, neues Sägeblatt einsetzen.
Auf Laufrichtung achten (siehe Pfeil auf der Schutzhaube)
6. Schraube anziehen, auf Rundlauf achten
Achtung!
Vor allen Arbeiten an der
Kreissäge Netzstecker ziehen!
11
1
2
4
Schnittiefe einstellen
1. Feststellschraube 1 lösen
2. Sägeschuh nach unten schwenken
3. Schnittiefe nach Skala einstellen.
Zahnspitze muß ca. 2 mm aus dem Holz herausragen.
4. Feststellschraube anziehen
1
Parallelschnitt
1. Feststellschraube 1 lösen
2. Bei 90° Schnitt, Parallelanschlag 2 lt. Skala auf Kerbe Aeinstellen,
bei 45° Schnitt, Parallelanschlag 2 lt. Skala auf kerbe B einstellen,
auf Sägeblattbreite achten.
3. Feststellschraube anziehen
Achtung!
Probeschnitt mit einem Abfallholz durchführen
1
2
B
A
Achtung!
Gehörschutz und Schutzbrille tragen.
Anleitung HKL_G 1400 14.07.2003 9:40 Uhr Seite 6

7
D

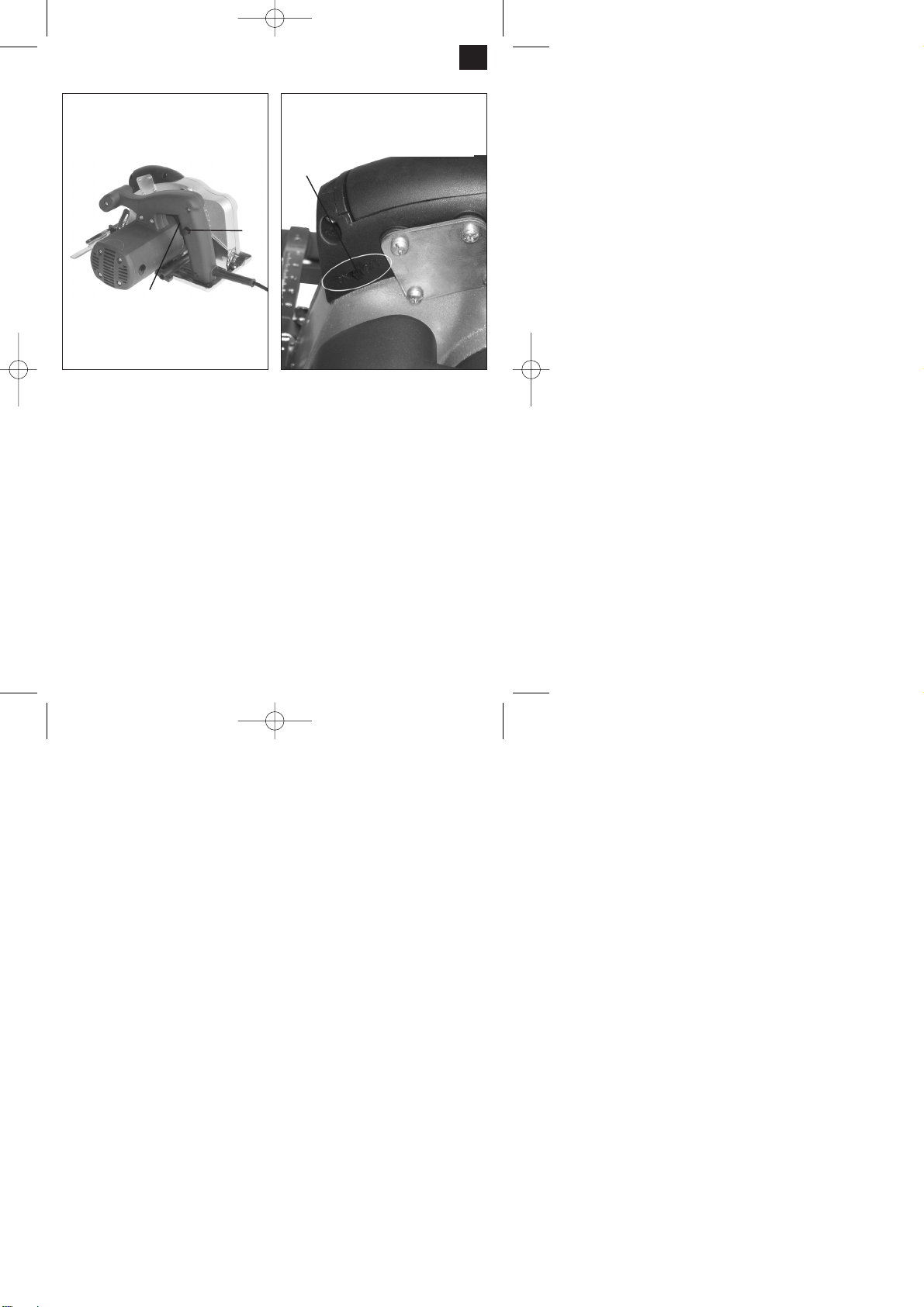

Ein-Ausschalten
Einschalten: Sperrknopf 3 und Taste 4 gleichzeitig drücken
Ausschalten: Sperrknopf und Taste loslassen
3
4
Laser-Funktion
Mit dem Schalter 1 kann der Laser Ein- bzw. Ausgeschaltet werden.
Der Laser wirft einen Strahl auf das Werkstück. Achtung! Der
Laserstrahl markiert nur den Schnittverlauf bei 90° Schnitten.
1
Anleitung HKL_G 1400 14.07.2003 9:40 Uhr Seite 7

8
Description
1. Handle
2. Ratingplate
3. On/Off switch
4. Interlock button for On/Off switch
5. Lock screw for the depth of cut setting
6. Power cable
7. Splitter
8. Hinged guard hood
9. Allen screw
10. Shoe
11. Flange
12. Saw blade
13. Parallel stop
14. Lock screw for the parallel stop
15. Lock screws for mitre cuts
16. Dust extractor connection
17. Additional handle
18. Actuator for the hinged guard hood
19. Face spanner
20. Laser attachment
Please read these instructions carefully and pay
particular attention to the safety regulations. Keep
the instructions together with the circular saw.
Technical data
Voltage 230 V ~ 50 Hz
Power rating 1400 W
Idle speed 4800 rpm
Cutting depth at 0° 64 mm
Cutting depth at 45° 45 mm
Saw blade 185 mm dia.
Saw blade mount 20 mm dia.
Saw blade thickness 2,8 mm
Sound pressure level LPA 91 dB(A)
Sound power level LWA 104 dB(A)
Vibration aW< 2,5 m/s2
Weight 4.3 kg
Totally insulated II / 
Laser class 2
Laser wave length 650 nm
Laser output ≤1 mW
Laser module power supply 2 x 1.5 V Micro (AAA)
Applications
The hand-held circular saw is designed for sawing
straight cuts in wood, in materials similar to wood,
and in plastics.
Safety regulations
Adjust the splitter so that it is no more than 5 mm
from the tooth rim of the saw blade and its lowest
point is not retracted more than 5 mm relative to
the tooth rim.
Do not use cracked or misshapen saw blades.
Do not use saw blades made of high-alloy, high-
speed steel (HSS).
Never use saw blades which do not conform with
the specifications quoted in these instructions.
Make sure that all the moving parts of the blade
guard work properly without jamming.
Make sure that all devices which play a role in
covering the saw blade are in proper working
order.
The splitter must be properly adjusted and used at
all times except for plunge-cuts.
Do not use the saw near fumes or combustible
liquids.
Use only sharp blades and suitable accessories.
Always pull the plug out of the socket before
converting, cleaning or adjusting the saw.
Keep the power cable safe from damage. Oil and
acid can cause damage to the cable.
Never use saw blades with plates that are thicker
or with sets that are smaller than the thickness of
the splitter.
Never remove the plug from the socket by pulling
on the power cable and do not carry the saw by its
cable.
Have repairs carried out only by specialists.
If you use a cable reel, the complete cable must
be drawn off the reel. The conductor must have a
minimum cross section of 1.5 mm2. Maximum fuse
rating 16 A.
Secure all workpieces sufficiently and do not
overload the machine.
Wear suitable clothing and goggles and use a dust
mask on dusty jobs.
Wear ear muffs to protect your ears!
For lengthy jobs on wood and when cutting
materials which produce a great deal of dust, the
circular saw should be connected to a suitable
dust extractor (observe you country’s regulations
regarding wood dust extraction).
GB
Anleitung HKL_G 1400 14.07.2003 9:40 Uhr Seite 8

9
Important!
Laser radiation
Do not look into the beam
Laser class 2
Protect yourself and your environment from
accidents by taking the appropriate precautionary
measures.
Do not look directly into the laser beam with the
naked eye.
Never look directly into the laser path.
Never direct the laser beam at reflecting surfaces
or persons or animals. Even a low output laser
beam can inflict injury on the eye.
Caution: It is vital to follow the work procedures
described in these instructions. Using the tool in
any other way may result in hazardous exposure
to laser radiation.
Never open the laser module.
When the circular saw is not going to be used for
an extended period of time, the batteries should
be removed.
Working with the hand-held
circular saw
Always hold the circular saw firmly.
The hinged guard hood will be pushed back
automatically by the workpiece.
Never apply force! Advance the circular saw gently
and steadily.
The off-cut piece should be to the right of the
circular saw so that the wide part of the base plate
is supported over its entire surface.
When sawing along a marked line, guide the
circular saw along the corresponding groove.
Clamp small pieces of wood securely before
sawing. Never hold them in your hand.
Always observe the safety regulations! Wear
goggles!
Do not use defective saw blades or blades with
cracks or flaws.
Do not use flanges or flange nuts with a hole
which is larger or smaller than that of the saw
blade used.
Do not try to stop the saw blade with your hand or
by applying pressure to the side of the blade.
The hinged guard must not jam and must return to
its original position once work is completed.
Before plugging in the circular saw, check that the
hinged guard is functioning properly.
Before each use, always check that the safety
devices - the hinged guard, splitter, flanges and
adjustment devices - are functioning properly and
have been adjusted and secured correctly.
You can connect a suitable dust extractor to the
guard hood. Check that the dust extractor is fitted
securely and properly.
The hinged guard hood is not to be wedged in the
retracted guard hood when sawing.
Maintenance
Keep the cooling vents on the motor housing clean
and unobstructed at all times. Blow out any dust
and dirt at regular intervals.
Have a specialist workshop check the carbon
brushes in the event of excessive sparking.
Worn carbon brushes are to be replaced only by a
specialist workshop or by our Customer Service
Centre.
Keep the machine clean at all times.
Never use any caustic agents to clean the plastic
parts.
If ever you discover any damage, consult the
exploded drawing and parts list to determine
exactly which replacement parts you need to order
from our Customer Service Centre.
Ordering replacement parts
Please provide the following information on all orders
for replacement parts:
Model/type of device
Article number of the device
ID number of device
Replacement part number of the required spare
part
Replacement part Replacement part no.:
Switch 43.308.10.01.001
Replacement carbon brushes 43.308.10.01.002
GB

Anleitung HKL_G 1400 14.07.2003 9:40 Uhr Seite 9

112
1
1
2
B
A
10
GB
Adjustment of the shoe (cutting angle)
1. Release the 2 lock screws 1
2. Adjust the shoe to the desired angle between 0 and 45°.
3. Tighten the lock screws 1.
Changing the saw blade
1. Open the hinged guard hood 1 and hold.
2. Use the face spanner 2 to stop the saw blade from moving.
3. Undo the screw with the wrench.
4. Remove the flange 4 and the saw blade by dropping down
and out.
5. Clean the flange and insert a new blade. Note the direction
of rotation (see arrow on the guard hood).
6. Tighten the screw and check for concentricity.
Important!
Pull out the plug before
making any changes to the
circular saw!
Important!
Wear ear muffs and goggles.
Parallel cuts
1. Release the lock screw 1.
2. For 90° cuts, adjust the parallel stop 2 using the scale on groove
A, for 45° cuts adjust the parallel stop 2 using the scale on groove
B. Observe the saw blade width.
3. Tighten the lock screw.
Important!
First make a trial cut.
Adjustment of the cutting depth
1. Release the lock screw.
2. Swing the shoe downwards.
3. Adjust the cutting depth using the scale.
The saw teeth must project approx. 2 mm out of the wood.
4. Tighten the lock screw.
1
4
Anleitung HKL_G 1400 14.07.2003 9:40 Uhr Seite 10

3
4
1
Switching on and off
To switch on: Press the interlock button 3 and the switch 4
simultaneously.
To switch off: Release the interlock button and the switch.
Operating the laser
You can switch the laser ON and OFF with the switch 1.
The laser directs a beam onto the workpiece. Please note! The
laser beam marks the cutting path for 90° cuts only.
11
GB
Anleitung HKL_G 1400 14.07.2003 9:40 Uhr Seite 11

12
F
Description:
1. Poignée
2. Plaque
3. Interrupteur Marche/Arrêt
4. Touche de blocage pour l’interrupteur
Marche/Arrêt
5. Vis de fixation pour le réglage de la profondeur
de coupe
6. Câble électrique
7. Coin à refendre
8. Capot de protection basculant
9. Vis d’assemblage
10. Patin
11. Bride
12. Lame de scie
13. Butée parallèle
14. Vis de fixation pour la butée parallèle
15. Vis de fixation pour le réglage du biais
16. Raccord pour l’aspiration de poussière
17. Poignée supplémentaire
18. Etrier de manoeuvre pour le capot de protection
mobile
19. Clé à ergots
20. Garniture laser
Prière de lire attentivement le mode d’emploi et de
suivre scrupuleusement les consignes de sécurité.
Conservez le mode d’emploi près de la scie
circulaire à main.
Caractéristiques techniques:
Tension du réseau: 230 V ~ 50 Hz
Puissance absorbée: 1400 watt
Vitesse à vide: 4800 min-1
Profondeur de coupe à 0°: 64 mm
Profondeur de coupe à 45°: 45 mm
Lame de scie 185 mm ø
Porteur de lame de scie: 20 mm ø
Epaisseur de lame de scie 2,8 mm
Niveau de pression acoustique LPA 91 dB(A)
Niveau de puissance acoustique LWA 104 dB(A)
Vibration a w< 2,5 m/s 2
Poids 4,3 kg
A double isolation II / 
Classe de laser 2
Longueur d’onde du laser 650 nm
Puissance du laser ≤1 mW
Alimentation en courant du module du laser
2x1,5 V Micro (AAA)
Champ d’application
La scie circulaire à main est appropriée au sciage de
lignes droites dans le bois ou des matériaux
similaires et dans des matières plastiques.
Consignes de sécurité:
Le coin à refendre doit être réglé de telle manière
que sa distance aux dents de la lame ne dépasse
pas 5 mm et que son point inférieur ne soit pas à
plus de 5 mm derrière la couronne dentée.
Des lames fissurées ou déformées ne doivent pas
être employées.
Il ne faut pas utiliser des lames de scie en acier
rapide superallié (acier HSS).
N’utilisez pas de lames dont les caractéristiques
ne correspondent pas à celles indiquées dans ce
mode d’emploi.
Assurez-vous que tous les éléments mobiles du
dispositif de protection de la lame de scie
fonctionnent sans coincer.
Vérifiez le bon fonctionnement de tous les
dispositifs servant à recouvrir la lame de scie.
Utilisez toujours le coin à refendre correctement
réglé - exception faite de coupes d’entrée.
Ne pas utiliser à proximité de vapeurs ou de
liquides inflammables.
Employez uniquement des lames de scie bien
affûtées et des accessoires appropriés.
Avant tous travaux de transformation, de netto-
yage et de réglage, retirez la fiche de la prise de
courant.
Préservez le câble électrique de détériorations.
L’huile et les acides peuvent endommager le
câble.
Des lames dont la structure est plus épaisse ou
dont l’avoyage est plus petit que l’épaisseur du
coin à refendre ne doivent pas être employées.
Ne retirez pas la fiche de la prise de courant en
tirant sur le câble électrique. Ne portez pas
l’appareil par le câble électrique.
Confiez des réparations exclusivement à un
spécialiste.
Si vous vous servez d’un enrouleur de câble,
déroulez le câble complètement. Section trans-
versale du fil: 1,5 mm2au minimum. Protection par
fusible: 16 A au maximum.
Fixez suffisamment toutes les pièces à travailler.
Ne surchargez pas l’appareil.
Portez des vêtements appropriés et des lunettes
de protection. Portez un masque anti-poussière
pour des travaux produisant de la poussière.
Pour protéger votre ouïe, portez un casque anti-
bruit.
Si vous traitez assez longtemps le bois ou des
matériaux produisant de la poussière, l’outil
électrique doit être raccordé à un dispositif
d’aspiration approprié (il est obligatoire en
Allemagne d’utiliser des dispositifs d’aspiration
homologués selon TRGS 553 pour la poussière de
bois).
Anleitung HKL_G 1400 14.07.2003 9:40 Uhr Seite 12

13
F
Attention :
Rayon laser
Ne pas regarder en direction
du rayon
Classe de laser 2
Protégez-vous et votre environnement contre les
risques d’accidents en prenant des mesures
adéquates de précaution.
Ne fixez pas le rayon laser des yeux sans pro-
tection.
Ne regardez jamais directement dans le faisceau
des rayons.
Le rayon laser ne doit jamais être dirigé sur des
surfaces réverbérantes, ni sur des animaux ou
personnes. Même un rayon laser de faible
puissance peut occasionner des dommages aux
yeux.
Attention - si vous procédez d’autres manières
que celles indiquées ici, cela peut entraîner une
exposition dangereuse au rayon.
N’ouvrez jamais le module du laser.
Lorsque le scie circulaire n’est pas employé
pendant une période prolongée, il est préférable
d’en retirer les piles.
Travailler avec la scie circulaire à main
Maintenir toujours d’une main ferme la scie
circulaire.
Le capot de protection basculant est auto-
matiquement poussé vers l’arrière par la pièce à
travailler.
Ne pas employer la force!
Avancer doucement et régulièrement avec la scie
circulaire.
Le morceau de bois résidu devrait se trouver sur
le côté droit de la scie circulaire de sorte que la
partie large de la table repose sur toute sa
surface.
Si le sciage se fait le long d’une ligne tracée,
guider la scie circulaire le long de
l’encoche correspondante.
Bien serrer les petites pièces de bois avant de les
travailler. Ne jamais maintenir avec la main.
Respecter absolument les consignes de sécurité!
Ne pas utiliser de lames de scie défectueuses ou
fissurées.
Ne pas employer de brides/écrous à bride dont
l’alésage est plus gros ou plus petit que celui de la
lame de scie.
Ne pas ralentir la lame de scie manuellement ou
par pression latérale sur la lame.
La protection basculante ne doit pas coincer; le
travail terminé, elle doit se trouver en position de
sortie.
Avant d’utiliser la scie circulaire, retirer la fiche de
la prise de courant et vérifier le bon
fonctionnement de la protection basculante.
Avant chaque utilisation, s’assurer que les
dispositifs de sécurité tels que la protection
basculante, le coin à refendre, les brides et les
dispositifs de réglage fonctionnent parfaitement,
qu’ils sont correctement réglés et fixés.
Vous pouvez raccorder un dispositif d’aspiration
approprié au capot de protection. Assurez-vous
que l’aspiration de poussière est raccordée de
manière sûre et conforme aux prescriptions.
Pendant le sciage, le capot de protection
basculant ne doit pas être bloqué dans le capot de
protection replié.
Entretien
Maintenez dégagées et propres les fentes
d’aération sur le boîtier du moteur. Nettoyez les
fentes régulièrement en leur insufflant un jet d’air.
En cas de formation excessive d’étincelles, faites
contrôler les balais de charbon par un atelier
spécialisé.
Faites effectuer le changement des balais de
charbon usés uniquement par un atelier spécialisé
ou par notre service après-vente.
Maintenez votre appareil toujours propre.
N’employez pas d’agents caustiques pour nettoyer
la matière plastique.
Si vous constatez des dégâts, vous êtes en
mesure de déterminer précisément les pièces de
rechange à l’aide de l’éclatée et de la liste des
pièces détachées ci-inclus et de les commander
auprès de notre service après-vente.
Commande de pièces de rechange
Veuillez indiquer ce qui suit pour toute commande de
pièces de rechange :
Type de l’appareil
Numéro d’article de l’appareil
Numéro d’identification de l’appareil
Numéro de la pièce de rechange requise
Pièce de rechange N° de pièce de rechange.
Interrupteur 43.308.10.01.001
Charbons de rechange 43.308.10.01.002

Anleitung HKL_G 1400 14.07.2003 9:40 Uhr Seite 13

112
1
1
2
B
A
14
F
Réglage du patin (coupe biaise)
1. Desserrer les vis de fixation 1.
2. Régler le patin à la position désirée (0 à 45°).
3. Visser à fond les vis de fixation 1.
Changement de la lame de scie
1. Ouvrir le capot de protection basculant 1 et le tenir.
2. Bloquer la lame de scie à l’aide de la clé à ergots 2.
3. Mettre la clé à douille et desserrer la vis.
4. Retirer la bride 4 et la lame de scie vers le bas.
5. Nettoyer la bride. Mettre en place une nouvelle lame de scie.
Faites attention au sens de rotation (voir la flèche sur le capot
de protection).
6. Serrer la vis; considérer la concentricité.
Attention!
Retirer la fiche de la prise de
courant avant tout travail sur
la scie circulaire!
Attention! Porter un casque anti-bruit et des lunettes
de protection.
Coupe parallèle
1. Desserrer la vis de fixation 1.
2. Pour une coupe de 90°, régler la butée parallèle 2 sur l’encoche
A, suivant l’échelle. Pour une coupe de 45°, régler la butée
parallèle 2 sur l’encoche B, suivant l’échelle.
Considérer la largeur de la lame de scie.
3. Serrer la vis de fixation.
Attention!
Faire une coupe d’éssai sur un morceau de bois résidu.
Réglage de la profondeur de coupe
1. Desserrer la vis de fixation 1.
2. Faire pivoter le patin vers le bas.
3. Régler la profondeur de coupe suivant l’échelle.
La pointe des dents doit dépasser d’environ 2 mm du bois.
4. Serrer la vis de fixation.
1
4
Anleitung HKL_G 1400 14.07.2003 9:40 Uhr Seite 14

3
4
1
Mise en et hors circuit
Mise en circuit: Appuyer en même temps sur le bouton de
blocage 3 et la touche 4.
Mise hors circuit: Lâcher le bouton de blocage et la touche.
Fonctionnement du laser
Appuyez sur la touche interrupteur 1 du laser pour le mettre en ou
hors circuit.
Le laser projette un rayon sur une pièce à usiner. Attention ! Le
rayon laser ne marque que le trajet de coupe pour des coupes de
90°.
15
F
Anleitung HKL_G 1400 14.07.2003 9:40 Uhr Seite 15

16
NL
Beschrijving:
1. Handgreep
2. Kenplaat
3. In/uitschakelaar
4. Vergrendeltoets voor in/uitschakelaar
5. Vastzetschroef voor snijdiepteafstelling
6. Netkabel
7. Spleetspie
8. Pendelbeschermkap
9. Machineschroef
10. Zaagschoen
11. Flens
12. Zaagblad
13. Parallelaanslag
14. Vastzetschroef voor parallelaanslag
15. Vastzetschroeven voor verstekafstelling
16. Aansluiting voor stofafzuiging
17. Extra handgreep
18. Bedieningsbeugel voor pendelbe-
schermkap
19. Haaksleutel
20. Laseropzetstuk
Gelieve de gebruiksaanwijzing aandachtig te lezen
en zeker de veiligheidsvoorschriften na te leven.
Bewaar de gebruiksaanwijzing samen met de
handcirkelzaag.
Technische gegevens :
Netspanning : 230 V ~ 50 Hz
Opgenomen vermogen : 1400 Watt
Nullasttoerental : 4800 min-1
Snijdiepte bij 0° : 64 mm
Snijdiepte bij 45° : 45 mm
Zaagblad : 185 mm Ø
Zaagbladopname : 20 mm Ø
Zaagbladdikte : 2,8 mm
Geluidsdrukniveau : LPA 91 dB(A)
Geluidsvermogen : LWA 104 dB(A)
Trilling aw:<2,5 m/s2
Gewicht : 4,3 kg
Randgeaard II / 
Laserklasse 2
Golflengte laser 650 nm
Vermogen laser = 1 mW
Voeding lasermodule 2x1,5 v Micro (AAA)
Toepassingsgebied
De handcirkelzaag is geschikt voor het zagen van
rechte sneden in hout, soortge-lijke werkstoffen en
kunststoffen.
Veiligheidsvoorschriften :
De spleetspie moet afgesteld worden zodat zijn
afstand van de tandkrans van het zaagblad 5 mm
niet overschrijdt en zijn onderste punt met niet
meer dan 5 mm ten opzicht van de tandkrans
terugwijkt.
Gebarsten of vervormde zaagbladen mogen niet
gebruikt worden.
Zaagbladen van hoog gelegeerd snelsnijstaal
(HSS staal) mogen niet gebruikt worden.
Zaagbladen die niet overeenkomen met de
kengegevens aangeduid in deze gebruiks-
aanwijzing mogen niet gebruikt worden.
Vergewis U zich ervan dat alle beweeg-bare
onderdelen van de zaagbladbescherming
functioneren zonder te klemmen.
Vergewis U zich ervan dat alle inrichtingen die het
bedekken van de tandkrans teweegbrengen
correct werken.
De spleetspie moet altijd gebruikt en behoorlijk
afgesteld worden behalve bij indopsneden.
Niet in de nabijheid van dampen of brandbare
vloeistoffen gebruiken.
Gebruik enkel scherpe zaagbladen en de gepaste
accessoires.
Trek vóór alle ombouw- en reinigingswerkzaam-
heden de stekker uit het stopcontact.
Bescherm de netkabel tegen beschadigingen. Olie
en zuur kunnen de kabel beschadigen.
Zaagbladen, waarvan het basislichaam dikker of
waarvan de schrankbreedte kleiner is dan de dikte
van de spleetspie mogen niet gebruikt worden.
Verwijder de netstekker niet uit het stopcontact
door aan de netkabel te trekken en draag het
toestel niet aan de netkabel.
Herstellingen mogen alleen door een vakman
uitgevoerd worden.
Bij gebruik van een kabeltrommel de kabel
volledig afrollen. Draaddoorsnede minstens
1,5 mm2. Zekering max. 16 A.
Beveilig voldoende alle te bewerken werkstukken
en overbelast de machine niet.
Draag de gepaste kledij en een beschermbril en
gebruik een stofmasker bij stof veroorzakende
werkzaamheden.
Draag een gehoorbescherming om Uw oren te
beschermen!
Tijdens het langdurig bewerken van hout of bij stof
veroorzakende materialen moet het elektrisch
gereedschap aan een gepaste stofafzuiging
aangesloten worden (in Duitsland zijn voor
houtstoffen goedgekeurde afzuiginrichtigen
volgens TRGS 553 vereist).
Anleitung HKL_G 1400 14.07.2003 9:40 Uhr Seite 16

17
NL
Let op!
Laserstraling
Niet in de straal kijken
Laserklasse 2
Beschermt u zich en uw omgeving tegen gevaar voor
ongelukken door de gepaste voorzorgsmaatregelen
te nemen.
Niet met het blote oog rechtstreeks in de laser-
straal kijken.
Nooit rechtstreeks in de stralengang kijken.
De laserstraal nooit richten op weerskaatsende
oppervlakken noch op personen of dieren. Ook
een laserstraal met een gering vermogen kan
schade berokkenen aan het oog.
Voorzichtig – als u anders te werk gaat dan hier
beschreven kan dit leiden tot een blootstelling aan
gevaarlijke straling.
Lasermodule nooit openen.
Als de lasercirkelzaag vrij lang niet wordt gebruikt,
is het aan te raden de batterijen te verwijderen.
Werken met de handcirkelzaag
Hou de cirkelzaag altijd met vaste greep.
De pendelbeschermkap wordt door het werkstuk
automatisch teruggeschoven.
Niet forceren!
De cirkelzaag gelijkmatig en zachtjes naar voren
schuiven.
Het afvalstuk bevindt zich bij voorkeur op de
rechte kant van de cirkelzaag zodat het breede
gedeelte van de steuntafel volledig op het
contactvlak steunt.
Als langs een voorgetekende lijn gezaagd wordt,
leid de cirkelzaag langs de overeenkomstige kerf.
Klem kleine houtstukken vast voordat U ze
bewerkt. Nooit met de hand vasthouden.
Leef de veiligheidsvoorschriften zeker na! Draag
een beschermbril!
Gebruik geen zaagbladen die defect zijn of
barsten en scheuren vertonen.
Gebruik geen flensen/flensmoeren, waarvan de
boring groter of kleiner is dan die van het
zaagblad.
Het zaagblad mag niet met de hand of door
zijdelings tegen het zaagblad te duwen afgeremd
worden.
De pendelbeschermkap mag niet klemmen en
moet zich aan het eind van de werkfaze weer in
zijn uitgangspositie bevinden.
Controleer bij uitgetrokken netstekker de
werkwijze van de pendelschermkap vóór het
gebruik van de cirkelzaag.
Controleer vóór ieder gebruik van de zaag dat de
veiligheidsinrichtigen zoals pendelbeschermkap,
spleetspie, flensen en instelrinchtingen behoorlijk
functioneren respectievelijk correct afgesteld en
vastgezet zijn.
Aan de beschermkap kunt U een gepaste stofaf-
zuiging aansluiten. Vergewis U zich van een
veilige en behoorlijke aansluiting van de
stofaanzuiging.
Voor het zagen mag de beweegbare pendel-
beschermkap niet in de terugge-trokken
beschermkap vastgeklemd worden.
Onderhoud
De ventilatiespleten in het motorhuis vrij en
schoon houden. De spleten af en toe uitblazen.
Als zich bovenmatige vonkvorming voordoet, laat
de koolborstels door een vakbedrijf controleren.
Afgewerkte koolborstels mogen alleen door een
vakbedrijf of door onze klantenservice vervangen
worden.
Hou Uw zaag altijd schoon.
Gebruik voor het reinigen van de kunststof geen
bijtende middelen.
Moest U een beschadiging vaststellen, kunt U de
wisselstukken volgens de bijgaande
explosietekening alsook volgens de
wisselstukkenlijst exact defineren en bij onze
klantenservice bestellen.
Bestellen van wisselstukken
Gelieve bij het bestellen van wisselstukken de
volgende gegevens te vermelden :
Type van het toestel
Artikelnummer van het toestel
Identnummer van het toestel
Stuknummer van het gewenste wisselstuk
Wisselstuk Wisselstuknr.
Schakelaar 43.308.10.01.001
Reservekolen 43.308.10.01.002

Anleitung HKL_G 1400 14.07.2003 9:40 Uhr Seite 17

112
1
1
2
B
A
18
NL
Zaagschoen verzetten (schuin zagen)
1. Vastzetschroeven 1 losdraaien.
2. Zaagschoen op het gewenst graadcijfer instellen (0-45°).
3. Vastzetschroeven 1 vastdraaien.
Zaagblad vervangen
1. Pendelbeschermkap 1 openen en vasthouden.
2. Met de frontgatsleutel 2 het zaagblad tegenhouden.
3. schroef losdraaien.
4. Flens 4 en het zaagblad naar beneden verwijderen.
5. Flens reinigen, een nieuwe zaagblad installeren.
Op de draairichting letten (zie pijl op de beschermkap).
6. Schroef vastdraaien. Controleren of het zaagblad rond
draait.
Let op!
Vóór alle werkzaam-
heden aan de cirkel-
zaag netstekkertrekken!
Let op!
Gehoorbescherming en beschermbril dragen
Parallelsnede
1. Vastzetschroef 1 losdraaien.
2. Bij een snede van 90° de parallelaanslag 2 volgens scala op keep
A instellen. Bij een snede van 45° de parallelaanslag 2 volgens
scala op keep instellen. Op de zaagbladbreedte letten.
3. Vastzetschroef aanhalen.
Let op!
Een proefsnede met een stuk afvalhout uitvoeren.
Snijdiepte instellen
1. Vastzetschroef 1 losdraaien.
2. Zaagschoen naar beneden draaien.
3. Snijdiepte volgens scala instellen.
De tandtop moet ongeveer 2 mm boven het
hout uitsteken.
4. Vastzetschroef vastdraaien.
1
4
Anleitung HKL_G 1400 14.07.2003 9:40 Uhr Seite 18
