kOriginalbetriebsanleitung
Universalsäge
tOriginal operating instructions
Universal Saw
pMode d’emploi d’origine
Scie universelle
CIstruzioni per l’uso originali
Sega universale
UOriginal-bruksanvisning
Universalsåg
Bf Originalne upute za uporabu
Univerzalna pila
NOriginele handleiding
Universele zaag
mManual de instrucciones original
Sierra universal
OManual de instruções original
Serra universal
qAlkuperäiskäyttöohje
Yleiskäyttöinen saha
PInstrukcją oryginalną
Piła wielofunkcyjna
zΠρωτότυπες Οδηγίες χρήσης
Πριονιού πολλαπλής χρήσης

Art.-Nr.: 43.261.35 I.-Nr.: 11023 RT-AP 1050 E
Anleitung_RT_AP_1050_E_SPK7__ 10.04.13 09:48 Seite 1

2
1
2
4
5
2
a
4
7
4
1
3
5
67
3
6
2.
1.
5
8
2.
1.
5
AB
7
Anleitung_RT_AP_1050_E_SPK7__ 10.04.13 09:48 Seite 2

3
7
6
C
7
Anleitung_RT_AP_1050_E_SPK7__ 10.04.13 09:48 Seite 3

4
D
Inhaltsverzeichnis
1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Austausch der Netzanschlussleitung
8. Reinigung, Wartung und Ersatzteilbestellung
9. Entsorgung und Wiederverwertung
10. Lagerung
Anleitung_RT_AP_1050_E_SPK7__ 10.04.13 09:48 Seite 4

5
D

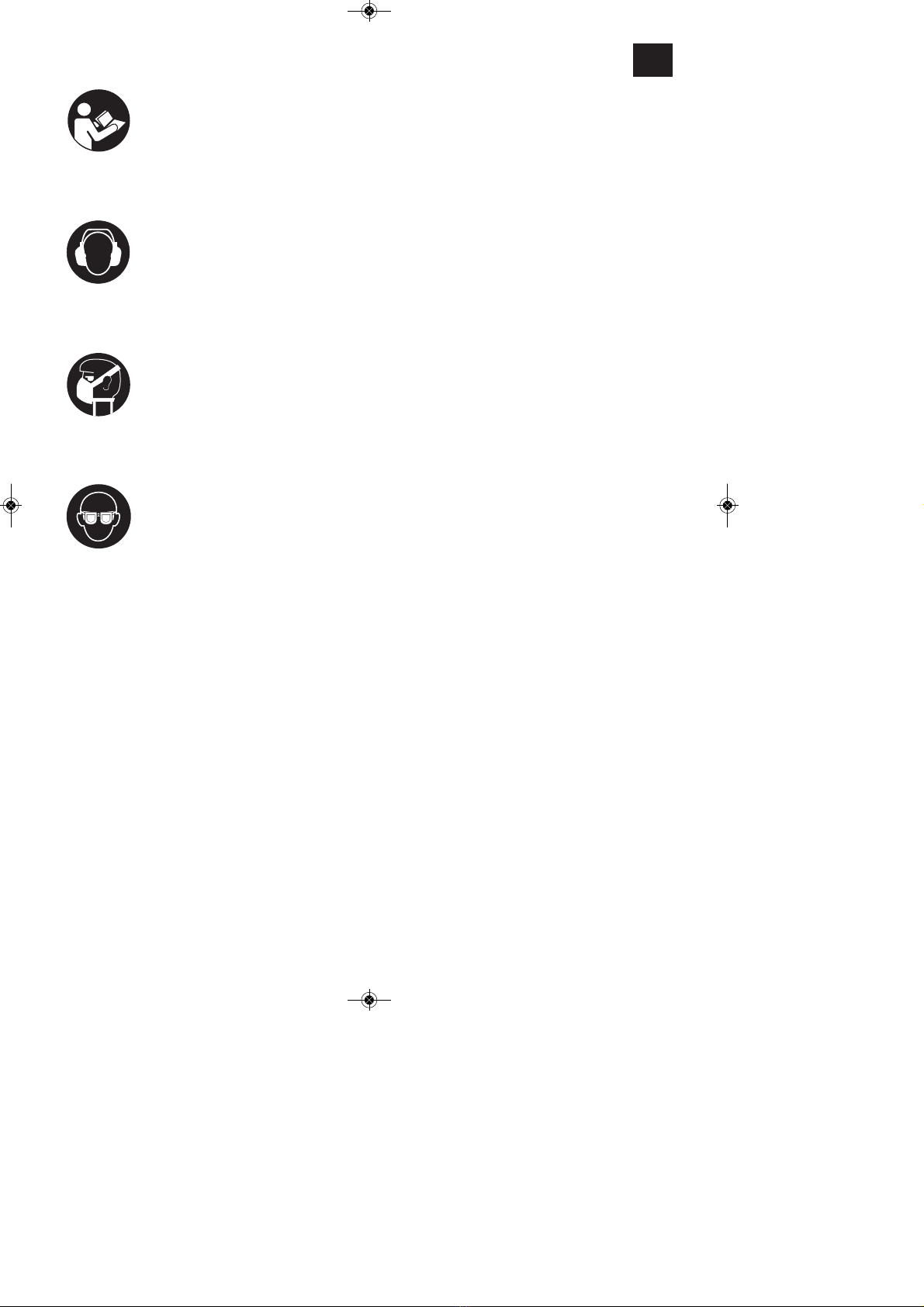

“WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen”
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Tragen Sie eine Staubschutzmaske.
Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub
entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne
und Stäube können Sichtverlust bewirken.
Anleitung_RT_AP_1050_E_SPK7__ 10.04.13 09:48 Seite 5

Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut
auf, damit Ihnen die Informationen jederzeit zur
Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden Sie
im beiliegenden Heftchen!
WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen zur Folge haben.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

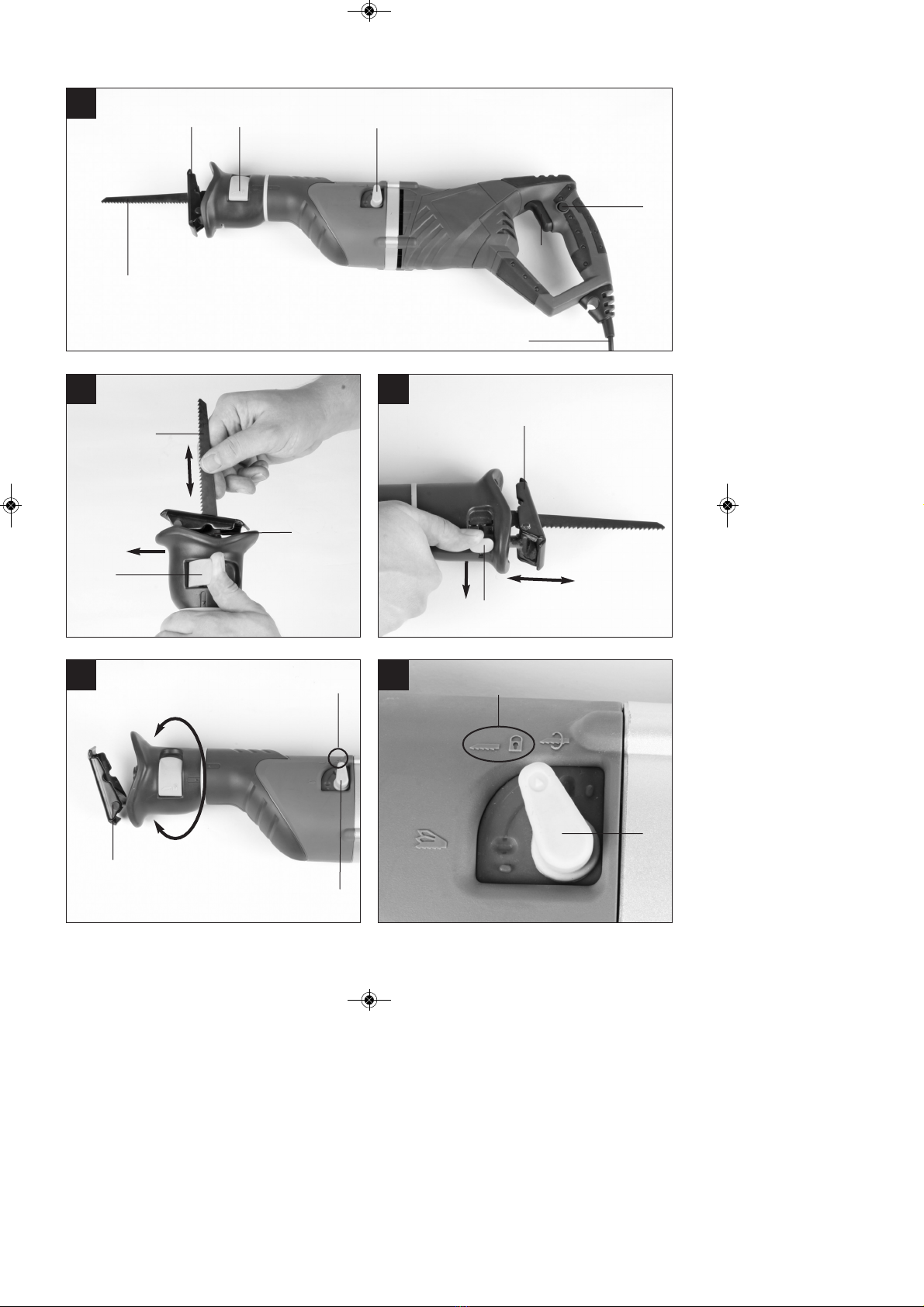

2. Gerätebeschreibung und
Lieferumfang (Bild 1+3)
2.1 Gerätebeschreibung
1 Ein/Ausschalter
2 Feststellknopf
3 Netzkabel
4 Sägeblatt
5 Sägeschuh
6 Hebel für Sägeblattwechsel
7 Funktionsschalter
8 Feststellhebel für Sägeschuh
2.2 Lieferumfang
nÖffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig aus der Verpackung.
nEntfernen Sie das Verpackungsmaterial sowie
Verpackungs-/ und Transportsicherungen (falls
vorhanden).
nÜberprüfen Sie, ob der Lieferumfang vollständig
ist.
nKontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden.
nBewahren Sie die Verpackung nach Möglichkeit
bis zum Ablauf der Garantiezeit auf.
ACHTUNG
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und
Erstickungsgefahr!
nUniversalsäge
nSägeblatt (1x)
nOriginalbetriebsanleitung
nSicherheitshinweise
3. Bestimmungsgemäße Verwendung
Die Universalsäge ist zum Sägen von Holz, Eisen,
Buntmetallen und Kunststoffen unter Verwendung
des entsprechenden Sägeblatts bestimmt.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzspannung: 230 V~ 50 Hz
Leistungsaufnahme: 1050 W
Hubzahl: 0-2700 min-1
Hubhöhe: 29 mm
Schnitttiefe Holz: 200 mm
Schnitttiefe Eisen: 20 mm
Schutzklasse: II / 쓑
Gewicht: 3,9 kg
6
D
Anleitung_RT_AP_1050_E_SPK7__ 10.04.13 09:48 Seite 6

7
D
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entspre-
chend EN 60745 ermittelt.
Schalldruckpegel LpA 91 dB(A)
Unsicherheit KpA 3 dB
Schallleistungspegel LWA 102 dB(A)
Unsicherheit KWA 3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewir-
ken.
Schwingungsgesamtwerte ermittelt entsprechend
EN 60745.
Schneiden von Holzplatten (vorderer Handgriff)
Schwingungsemmissionswert ah= 17,465 m/s²
Unsicherheit K = 1,5 m/s²
Schneiden von Holzplatten (hinterer Handgriff)
Schwingungsemmissionswert ah= 19,837 m/s²
Unsicherheit K = 1,5 m/s²
Schneiden von Holzbalken (vorderer Handgriff)
Schwingungsemmissionswert ah= 17,746 m/s²
Unsicherheit K = 1,5 m/s²
Schneiden von Holzbalken (hinterer Handgriff)
Schwingungsemmissionswert ah= 18,825 m/s²
Unsicherheit K = 1,5 m/s²
Zusätzliche Informationen für Elektrowerkzeuge
Warnung!
Der angegebene Schwingungsemissionswert ist nach
einem genormten Prüfverfahren gemessen worden
und kann sich, abhängig von der Art und Weise, in
der das Elektrowerkzeug verwendet wird, ändern
und in Ausnahmefällen über dem angegebenen
Wert liegen.
Der angegebene Schwingungsemissionswert kann
zum Vergleich eines Elektrowerkzeuges mit einem
anderen verwendet werden.
Der angegebene Schwingungsemissionswert kann
auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung und
Vibration auf ein Minimum!
nVerwenden Sie nur einwandfreie Geräte.
nWarten und reinigen Sie das Gerät regelmäßig.
nPassen Sie Ihre Arbeitsweise dem Gerät an.
nÜberlasten Sie das Gerät nicht.
nLassen Sie das Gerät gegebenenfalls
überprüfen.
nSchalten Sie das Gerät aus, wenn es nicht
benutzt wird.
nTragen Sie Handschuhe.
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise und
Ausführung dieses Elektrowerkzeuges auftreten:
1. Lungenschäden, falls keine geeignete
Staubschutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehörschutz
getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät über
einen längeren Zeitraum verwendet wird oder
nicht ordnungsgemäß geführt und gewartet wird.
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass die
Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
5.1 Sägeblattwechsel (Bild 2)
Vor allen Arbeiten an der Maschine und beim Säge-
blattwechsel die Universalsäge ausschalten und den
Netzstecker aus der Steckdose ziehen.
Drücken Sie den Hebel für Sägeblattwechsel (6) wie
in Bild 2 gezeigt, bis sich das Sägeblatt (4) in den
Schlitz der Sägeblattaufnahme (a) schieben lässt.
Lassen Sie nun den Hebel für Sägeblattwechsel (6)
wieder los. Dieser geht wieder in die
Ausgangsposition zurück und verriegelt das Sägeblatt
(4). Kontrollieren Sie durch Ziehen am Sägeblatt (4),
ob dieses fest in der Sägeblattaufnahme (a) hält.
Um das Sägeblatt (4) zu entfernen, verfahren Sie in
umgekehrter Reihenfolge.
Anleitung_RT_AP_1050_E_SPK7__ 10.04.13 09:48 Seite 7

5.2 Verstellen des Sägeschuh (Bild 3)
Achtung!
Ziehen Sie den Netzstecker.
Zum Verstellen des Sägeschuhs (5) lösen Sie den
Feststellhebel für Sägeschuh (8) soweit, dass der
Sägeschuh (5) verschoben
werden kann. Stellen Sie den gewünschten Abstand
ein und ziehen Sie den Hebel (8) wieder fest.
Überprüfen Sie den festen Sitz des Sägeschuhs!
6. Bedienung
6.1 Ein-/ Ausschalter (Bild 1/Pos. 1)
Einschalten:
Ein/Ausschalter drücken
Ausschalten:
Ein/Ausschalter loslassen
6.2 Feststellknopf (Bild 1/Pos. 2)
Mit dem Feststellknopf (2) kann der Ein-/ Ausschalter
(1) im Betrieb arretiert werden. Zum Ausschalten Ein-
/ Ausschalter (1) kurz eindrücken.
6.3 Funktionsschalter (Bild 4-6 / Pos. 7)
Achtung! Der Funktionsschalter (7) darf nur im
Stillstand umgeschaltet werden!
Sie können den Sägeschuh (5) in 4 verschiedene
Stellungen drehen um an schwer zugänglichen
Stellen besser arbeiten zu können.
Um den Sägeschuh (5) zu drehen, stellen Sie den
Funktionsschalter (7) auf die Position A (siehe Bild 4).
Um den Sägeschuh (5) zu arretieren, stellen Sie den
Funktionsschalter (7) auf die Position B (siehe Bild 5).
Der Sägeschuh (5) kann nur in 4 Stellungen arretiert
werden (bei 90°, 180°, 270° und 360°).
Prüfen Sie nun durch Drehen des Sägeschuhs (5), ob
dieser fest ist.
In der Positions C wird der Pendelhub eingeschaltet
(Siehe Bild 6). Das Sägeblatt pendelt dann zusätzlich
zur Auf- und Abbewegung nach vorn und nach hinten.
Dieses bewirkt eine zunehmende Sägeleistung durch
besseren Spanauswurf. In dieser Position ist der
Sägeschuh (5) immer arretiert.
Achtung! Um den Funktionsschalter (7) in die
Position C schalten zu können, muss der Sägeschuh
(5) in der 180° oder 360° Stellung sein.
6.4 Verwendung als Stichsäge (Bild 7)
Setzen Sie die Universalsäge, wie in Bild 7 gezeigt
auf das zu schneidende Material. Schalten Sie die
Universalsäge ein und schieben Sie die Universal-
säge gegen das zu schneidende Material. Die
Schnittgeschwindigkeit ist dem Material anzupassen.
7. Austausch der Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
8. Reinigung, Wartung und
Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
8.1 Reinigung
nHalten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem
sauberen Tuch ab oder blasen Sie es mit
Druckluft bei niedrigem Druck aus.
nWir empfehlen, dass Sie das Gerät direkt nach
jeder Benutzung reinigen.
nReinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder
Lösungsmittel; diese könnten die Kunststoffteile
des Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen kann.
8.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft
überprüfen.
Achtung! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.
8.3 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
D
8
Anleitung_RT_AP_1050_E_SPK7__ 10.04.13 09:48 Seite 8

D
9
8.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben
gemacht werden;
nTyp des Gerätes
nArtikelnummer des Gerätes
nIdent-Nummer des Gerätes
nErsatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
9. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem
dunklen, trockenen und frostfreiem sowie für Kinder
unzugänglichem Ort. Die optimale Lagertemperatur
liegt zwischen 5 und 30 ˚C. Bewahren Sie das
Elektrowerkzeug in der Originalverpackung auf.
Anleitung_RT_AP_1050_E_SPK7__ 10.04.13 09:48 Seite 9

Table of contents
1. Safety regulations
2. Layout and items supplied
3. Proper use
4. Technical data
5. Before starting the equipment
6. Operation
7. Replacing the power cable
8. Cleaning, maintenance and ordering of spare
parts
9. Disposal and recycling
10. Storage
10
GB
Anleitung_RT_AP_1050_E_SPK7__ 10.04.13 09:48 Seite 10

11
GB
“Caution - Read the operating instructions to reduce the risk of inquiry”
Wear ear-muffs.
The impact of noise can cause damage to hearing.
Wear a breathing mask.
Dust which is injurious to health can be generated when working on wood and other materials.
Never use the device to work on any materials containing asbestos!
Wear safety goggles.
Sparks generated during working or splinters, chips and dust emitted by the device can cause
loss of sight.
Anleitung_RT_AP_1050_E_SPK7__ 10.04.13 09:48 Seite 11

12
GB
Important!
When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete operating manual with due
care. Keep this manual in a safe place, so that the
information is available at all times. If you give the
equipment to any other person, give them these
operating instructions as well.
We accept no liability for damage or accidents which
arise due to non-observance of these instructions
and the safety information.
1. Safety regulations
The corresponding safety information can be found
in the enclosed booklet.
CAUTION!
Read all safety regulations and instructions.
Any errors made in following the safety regulations
and instructions may result in an electric shock, fire
and/or serious injury.
Keep all safety regulations and instructions in a
safe place for future use.
2. Layout and items supplied (Fig. 1+3)
2.1 Layout
1 ON/OFF switch
2 Locking knob
3 Mains lead
4 Saw blade
5 Soleplate
6 Lever for changing the saw blade
7 Functional switches
8 Locking lever for soleplate
2.2 Items supplied
nOpen the packaging and take out the equipment
with care.
nRemove the packaging material and any
packaging and/or transportation braces (if
available).
nCheck to see if all items are supplied.
nInspect the equipment and accessories for
transport damage.
nIf possible, please keep the packaging until the
end of the guarantee period.
IMPORTANT
The equipment and packaging material are not
toys. Do not let children play with plastic bags,
foils or small parts.There is a danger of
swallowing or suffocating!
nUniversal saw
nSaw blade (1x)
nOriginal operating instructions
nSafety instructions
3. Proper use
The multi-saw is designed for sawing wood, iron,
non-ferrous metals and plastic. It should only be
used with the appropriate saw blade.
The equipment is to be used only for its prescribed
purpose. Any other use is deemed to be a case of
misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries
of any kind caused as a result of this.
Please note that our equipment has not been
designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Mains voltage: 230 V~ 50 Hz
Power: 1050 W
Stroke rate: 0-2700 min-1
Stroke height: 29 mm
Cutting depth in wood: 200 mm
Cutting depth in iron: 20 mm
Protection class: II / 쓑
Weight: 3.9 kg
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60745.
LpA sound pressure level 91 dB(A)
KpA uncertainty 3 dB
LWA sound power level 102 dB(A)
KWA uncertainty 3 dB
Anleitung_RT_AP_1050_E_SPK7__ 10.04.13 09:48 Seite 12

GB
13
Wear ear-muffs.
The impact of noise can cause damage to hearing.
Total vibration values determined in accordance with
EN 60745.
Cutting wooden boards (front handle)
Vibration emission value ah= 17.465 m/s²
K uncertainty = 1.5 m/s2
Cutting wooden boards (rear handle)
Vibration emission value ah= 19.837 m/s²
K uncertainty = 1.5 m/s2
Cutting wooden beams (front handle)
Vibration emission value ah= 17.746 m/s²
K uncertainty = 1.5 m/s2
Cutting wooden beams (rear handle)
Vibration emission value ah= 18.825 m/s²
K uncertainty = 1.5 m/s2
Additional information for electric power tools
Warning!
The specified vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equipment
is used and may exceed the specified value in
exceptional circumstances.
The specified vibration value can be used to compare
the equipment with other electric power tools.
The specified vibration value can be used for initial
assessment of a harmful effect.
Keep the noise emissions and vibrations to a
minimum.
nOnly use appliances which are in perfect working
order.
nService and clean the appliance regularly.
nAdapt your working style to suit the appliance.
nDo not overload the appliance.
nHave the appliance serviced whenever
necessary.
nSwitch the appliance off when it is not in use.
nWear protective gloves.
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain residual
risks cannot be rules out. The following hazards
may arise in connection with the equipment’s
construction and layout:
1. Lung damage if no suitable protective dust mask
is used.
2. Damage to hearing if no suitable ear protection is
used.
3. Health damage caused by hand-arm vibrations if
the equipment is used over a prolonged period or
is not properly guided and maintained.
5. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
Always pull the power plug before making
adjustments to the equipment.
5.1 Changing the saw blade (Fig. 2)
Always switch off and unplug the multi-saw before
working on the machine or changing the saw blade.
Press the lever for changing the saw blade (6) as
shown in Figure 2 until the saw blade (4) lets itself be
slipped into the slot of the blade holder (a). Then
release the lever for changing the saw blade (6). The
lever will return to its starting position and lock the
saw blade in place (4). Pull on the blade (4) to check
whether it sits tightly in the holder (a). To remove the
saw blade (4), proceed in reverse order.
5.2 Adjusting the soleplate (Fig. 3)
Important.
Pull out the power plug.
To adjust the soleplate (5), loosen the locking lever for
the soleplate (8) until the soleplate (5) can be moved.
Set the required distance and refasten the lever (8).
Check that the soleplate is secure.
Anleitung_RT_AP_1050_E_SPK7__ 10.04.13 09:48 Seite 13

14
GB
6. Operation
6.1 ON/OFF switch (Fig. 1/Item 1)
To switch on:
Press the ON/OFF switch
To switch off:
Release the ON/OFF switch
6.2 Locking button (Fig. 1/Item 2)
You can lock the ON/OFF switch (1) using the locking
button (2) when the equipment is in operation.To
switch off the equipment briefly hold down the
ON/OFF switch (1).
6.3 Function switch (Fig. 4-6/Item 7)
Important. Activate the function switch (7) only
when the equipment is at a standstill.
You can move the soleplate (5) to 4 different settings
to work better in hard-to-reach areas.
To move the soleplate (5), set the function switch (7)
to position A (see Figure 4).
To lock the soleplate (5) in place, set the function
switch (7) to position B (see Figure 5). The soleplate
(5) can be locked in only four positions (at 90°, 180°,
270° and 360°). Now check that the soleplate (5) is
secure by turning it.
The pendulum action is activated in position C (see
Figure 6). The saw balde will then move forwards and
backwards in addition to its up and down movements.
This will improve the sawing performance through
better chip discharge. In this position the soleplate (5)
is always locked.
Important. To switch the function switch (7) to
position C, the soleplate (5) must be set to 180° or
360°.
6.4 Use as a jigsaw (Fig. 7)
Place the multi-saw on the material to be cut as
shown in Fig. 7. Switch on the multi-saw and push it
along against the material to be cut. Adapt your
cutting speed to the material.
7. Replacing the power cable
If the power cable for this equipment is damaged, it
must be replaced by the manufacturer or its after-
sales service or similarly trained personnel to avoid
danger.
8. Cleaning, maintenance and
ordering of spare parts
Always pull out the mains power plug before starting
any cleaning work.
8.1 Cleaning
nKeep all safety devices, air vents and the motor
housing free of dirt and dust as far as possible.
Wipe the equipment with a clean cloth or blow it
with compressed air at low pressure.
nWe recommend that you clean the device
immediately each time you have finished using it.
nClean the equipment regularly with a moist cloth
and some soft soap. Do not use cleaning agents
or solvents; these could attack the plastic parts of
the equipment. Ensure that no water can seep
into the device.
8.2 Carbon brushes
In case of excessive sparking, have the carbon
brushes checked only by a qualified electrician.
Important! The carbon brushes should not be rep
laced by anyone but a qualified electrician.
8.3 Maintenance
There are no parts inside the equipment which
require additional maintenance.
8.4 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
nType of machine
nArticle number of the machine
nIdentification number of the machine
nReplacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
Anleitung_RT_AP_1050_E_SPK7__ 10.04.13 09:48 Seite 14

15
GB
9. Disposal and recycling
The unit is supplied in packaging to prevent its being
damaged in transit. This packaging is raw material
and can therefore be reused or can be returned to
the raw material system.
The unit and its accessories are made of various
types of material, such as metal and plastic.
Defective components must be disposed of as
special waste. Ask your dealer or your local council.
10. Storage
Store the equipment and accessories out of children’s
reach in a dark and dry place at above freezing
temperature.The ideal storage temperature is
between 5 and 30 °C. Store the electric tool in its
original packaging.
Anleitung_RT_AP_1050_E_SPK7__ 10.04.13 09:48 Seite 15

16
F
Table des matières
1. Consignes de sécurité
2. Description de l’appareil et volume de livraison
3. Utilisation conforme à l’affectation
4. Données techniques
5. Avant la mise en service
6. Commande
7. Remplacement de la ligne de raccordement
réseau
8. Nettoyage, maintenance et commande de pièces
de rechange
9. Mise au rebut et recyclage
10. Stockage
Anleitung_RT_AP_1050_E_SPK7__ 10.04.13 09:48 Seite 16

17
F
«Avertissement – Lisez ce mode dʼemploi pour diminuer le risque de blessures»
Portez une protection de lʼouïe.
Lʼexposition au bruit peut entraîner une perte de lʼouïe.
Portez un masque anti-poussière.
Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être
dégagée. Ne travaillez pas sur du matériau contenant de lʼamiante !
Portez des lunettes de protection.
Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de
lʼappareil peuvent entraîner une perte de la vue.
Anleitung_RT_AP_1050_E_SPK7__ 10.04.13 09:48 Seite 17

18
F
Attention !
Lors de lʼutilisation dʼappareils, il faut respecter
certaines mesures de sécurité afin dʼéviter des
blessures et dommages. Veuillez donc lire
attentivement ce mode dʼemploi. Conservez-le bien
de façon à pouvoir disposer à tout moment de ces
informations. Si lʼappareil doit être remis à dʼautres
personnes, remettez-leur aussi ce mode dʼemploi.
Nous déclinons toute responsabilité pour les
accidents et dommages dus au non-respect de ce
mode dʼemploi et des consignes de sécurité.
1. Consignes de sécurité:
Vous trouverez les consignes de sécurité
correspondantes dans le cahier en annexe.
AVERTISSEMENT !
Veuillez lire toutes les consignes de sécurité et
instructions.
Tout non-respect des consignes de sécurité et
instructions peut provoquer une décharge électrique,
un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité et
instructions pour une consultation ultérieure.
2. Description de l’appareil et volume
de livraison (fig. 1 + 3)
2.1 Description de l’appareil
1 Interrupteur marche/arrêt
2 Bouton de fixation
3 Câble réseau
4 Lame de scie
5 Patin
6 Levier pour changement de lame de scie
7 Interrupteur de fonction
8 Levier de fixation pour patin
3. Volume de livraison
nOuvrez l’emballage et prenez l’appareil en le
sortant avec précaution de l’emballage.
nRetirez le matériel d’emballage tout comme les
sécurités d’emballage et de transport (s’il y en a).
nVérifiez si la livraison est bien complète.
nContrôlez si l’appareil et ses accessoires ne sont
pas endommagés par le transport.
nConservez l’emballage autant que possible
jusqu’à la fin de la période de garantie.
ATTENTION
L’appareil et le matériel d’emballage ne sont pas
des jouets ! Il est interdit de laisser des enfants
jouer avec des sacs et des films en plastique et
avec des pièces de petite taille. Ils risquent de
les avaler et de s’étouffer !
nScie universelle
nLame de scie (1x)
nMode d’emploi d’origine
nConsignes de sécurité
3. Utilisation conforme à lʼaffectation
La scie „à voleur“ est destinée à scier le bois, le fer,
les métaux lourds non ferreux et les matières
plastiques en employant la lame de scie respective.
La machine doit exclusivement être employée
conformément à son affectation. Chaque utilisation
allant au-delà de cette affectation est considérée
comme non conforme. Pour les dommages en
résultant ou les blessures de tout genre, le
producteur décline toute responsabilité et
lʼopérateur/lʼexploitant est responsable.
Veillez au fait que nos appareils, conformément à
leur affectation, nʼont pas été construits, pour être
utilisés dans un environnement professionnel,
industriel ou artisanal. Nous déclinons toute
responsabilité si lʼappareil est utilisé
professionnellement, artisanalement ou dans des
sociétés industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Tension réseau : 230 V~50 Hz
Puissance absorbée: 1050 W
Nombre de courses : 0-2700 tr/min
Hauteur de course : 29 mm
Profondeur de coupe du bois : 200 mm
Profondeur de coupe du fer : 20 mm
Catégorie de protection : II / 쓑
Poids: 3,9 kg
Anleitung_RT_AP_1050_E_SPK7__ 10.04.13 09:48 Seite 18

19
F
Bruit et vibration
Les valeurs de bruit et de vibration ont été
déterminées conformément à la norme EN 60745.
Niveau de pression acoustique LpA 91 dB(A)
Imprécision KpA 3 dB
Niveau de puissance acoustique LWA 102 dB(A)
Imprécision KWA 3 dB
Portez une protection acoustique.
Lʼexposition au bruit peut entraîner la perte de lʼouïe.
Les valeurs totales des vibrations ont été
déterminées conformément à EN 60745.
Coupe de plaques de bois (poignée avant)
Valeur d’émission de vibration ah= 17,465 m/s²
Imprécision K = 1,5 m/s²
Coupe de plaques de bois (poignée arrière)
Valeur d’émission de vibration ah= 19,837 m/s²
Imprécision K = 1,5 m/s²
Coupe de poutres de bois (poignée avant)
Valeur d’émission de vibration ah= 17,746 m/s²
Imprécision K = 1,5 m/s²
Coupe de poutres de bois (poignée arrière)
Valeur d’émission de vibration ah= 18,825 m/s²
Imprécision K = 1,5 m/s²
Informations supplémentaires sur les outils
électriques
Avertissement !
La valeur d’émission de vibration a été mesurée selon
une méthode d’essai normée et peut être modifiée,
en fonction du type d’emploi de l’outil électrique ; elle
peut dans certains cas exceptionnels être supérieure
à la valeur indiquée.
La valeur d’émission de vibration indiquée peut être
utilisée pour comparer un outil électrique à un autre.
La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération au
début.
Limitez le niveau sonore et les vibrations à un
minimum !
nUtilisez exclusivement des appareils en excellent
état.
nEntretenez et nettoyez l’appareil régulièrement.
nAdaptez votre façon de travailler à l’appareil.
nNe surchargez pas l’appareil.
nFaites contrôler l’appareil le cas échéant.
nMettez l’appareil hors circuit lorsque vous ne
l’utilisez pas.
nPortez des gants.
Risques résiduels
Même en utilisant cet outil électrique
conformément aux prescriptions, il reste
toujours des risques résiduels. Les dangers
suivants peuvent apparaître en rapport avec la
construction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque anti-
poussière adéquat n’est porté.
2. Déficience auditive si aucun casque anti-bruit
approprié n’est porté.
3. Atteintes à la santé issues des vibrations main-
bras, si l’appareil est utilisé pendant une longue
période ou s’il n’a pas été employé ou entretenu
dans les règles de l’art.
5. Avant la mise en service
Assurez-vous, avant de connecter la machine, que
les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.
Enlevez systématiquement la fiche de contact avant
de paramétrer lʼappareil.
5.1 Changement de lame de scie (figure 2)
Avant tous travaux sur la machine et lors dʼun
changement de lame, mettez la scie „à voleur“ hors
circuit et retirez la fiche secteur de la prise.
Poussez le levier pour le changement de lame de scie
(6) comme indiqué sur la figure 2 jusqu’à ce que la
lame de scie (4) puisse être glissée dans la fente du
logement de lame de scie (a). Relâchez ensuite le
levier pour le changement de lame de scie (6). Celui-
ci revient dans sa position initiale et verrouille la lame
de scie (4). Contrôlez en tirant sur la lame (4) si celle-
ci est bien fixée dans le logement de lame de scie (a).
Pour retirer la lame de scie (4), procédez dans l’ordre
inverse.
Anleitung_RT_AP_1050_E_SPK7__ 10.04.13 09:48 Seite 19

20
F
5.2 Changement du réglage du patin (figure 3)
Attention !
Tirez la fiche de contact.
Pour changer le réglage du patin (5), desserrez le
levier de fixation pour patin (8) de manière à ce que le
patin (5) puisse être décalé. Réglez l’écart souhaité et
serrez à nouveau le levier de fixation (8).
Vérifiez que le patin est bien fixé !
6. Commande
6.1 Interrupteur Marche / Arrêt (figure 1/pos. 1)
Mise en circuit :
appuyez sur l’interrupteur Marche / Arrêt
Mise hors circuit :
relâchez l’interrupteur Marche / Arrêt
6.2 Bouton de blocage (figure 1/pos. 2)
Avec le bouton de blocage (2), on peut arrêter
l’interrupteur Marche/Arrêt (1) en fonctionnement.
Appuyez brièvement sur l’interrupteur Marche / Arrêt
(1).
6.3 Interrupteur de fonction (figure 4-6 / pos. 7)
Attention ! L’interrupteur de fonction (7) ne doit
être actionné qu’à l’arrêt !
Vous pouvez tourner le patin (5) dans 4 positions
différentes afin de pouvoir travailler des endroits
difficilement accessibles.
Pour tourner le patin (5), positionnez l’interrupteur de
fonction (7) sur la position A (voir figure 4).
Pour bloquer le patin (5), positionnez l’interrupteur de
fonction (7) sur la position B (voir figure 5). Le patin
(5) peut être bloqué uniquement dans 4 positions
(90°, 180°, 270° et 360°).Vérifiez maintenant en
tournant le patin que celui-ci est bien fixé.
Dans la position C, on met en marche la course
pendulaire (voir figure 6) La lame de scie oscille
ensuite vers l’avant et vers l’arrière lorsqu’elle monte
ou descend. Cela augmente l’efficacité de la scie en
favorisant l’éjection des copeaux. Dans cette position,
le patin (5) est toujours bloqué.
Attention ! Pour pouvoir positionner l’interrupteur de
fonction (7) dans la position C, le patin (5) doit
toujours être à 180° ou à 360°.
6.4 Utilisation comme scie à guichet (figure 7)
Placez la scie „à voleur“ sur le matériau à couper,
comme indiqué en figure 7. Mettez la scie „à voleur“
en circuit et poussez-la contre le matériau à couper.
La vitesse de coupe doit être adaptée au matériau.
7. Remplacement de la ligne de
raccordement réseau
Si la ligne de raccordement réseau de cet appareil
est endommagée, il faut la faire remplacer par le
producteur ou son service après-vente ou par une
personne de qualification semblable afin dʼéviter tout
risque.
8. Nettoyage, maintenance et
commande de pièces de rechange
Retirez la fiche de contact avant tous travaux de
nettoyage.
8.1 Nettoyage
nMaintenez les dispositifs de protection, les fentes
à air et le carter de moteur aussi propres (sans
poussière) que possible. Frottez lʼappareil avec
un chiffon propre ou soufflez dessus avec de lʼair
comprimé à basse pression.
nNous recommandons de nettoyer lʼappareil
directement après chaque utilisation.
nNettoyez lʼappareil régulièrement à lʼaide dʼun
chiffon humide et un peu de savon. Nʼutilisez
aucun produit de nettoyage ni détergeant ; ils
pourraient endommager les pièces en matières
plastiques de lʼappareil. Veillez à ce quʼaucune
eau nʼentre à lʼintérieur de lʼappareil.
8.2 Brosses à charbon
Si les brosses à charbon font trop dʼétincelles,
faites-les contrôler par des spécialistes en
électricité.
Attention ! Seul un(e) spécialiste électricien(ne) est
autorisé à remplacer les brosses à charbon.
8.3 Maintenance
Aucune pièce à lʼintérieur de lʼappareil nʼa besoin
de maintenance.
Anleitung_RT_AP_1050_E_SPK7__ 10.04.13 09:48 Seite 20
