elco REMOCON NET B User manual

REMOCON NET B
07/2022 Art.Nr. 331 9147 C
420010842900
www.elco.net
de
fr
it
nl
en
da
Installations- und Benutzerhandbuch.............................................................2
Instructions d'installation et d'utilisation........................................................ 11
Istruzioni di installazione ed uso................................................................... 20
Installatie- en gebruiksaanwijzing................................................................. 29
Installation and operating instructions..........................................................38
Installation og brug....................................................................................... 47

2
Inhaltsverzeichnis
Inhaltsverzeichnis ...........................................................................................................................................2
Allgemein........................................................................................................................................................3
Sicherheitsrichtlinien.......................................................................................................................................3
Technische Angaben......................................................................................................................................4
Installation des REMOCON NET B.................................................................................................................5
Mögliche Installationen ...................................................................................................................................5
Installation des REMOCON NET B mittels Versorgungskabel G+..................................................................6
Installation des REMOCON NET B mittels externem Netzteil.........................................................................6
Alternative Befestigung des REMOCON NET B mittels zweiseitigem Klebeband.........................................7
Kontoregistrierung...........................................................................................................................................8
Erste Inbetriebnahme und WLAN Konfiguration.............................................................................................8
WLAN-Konfiguration und Produktregistrierung über die APP (Nutzer)...........................................................9
Funktionsstatus des REMOCON NET B.........................................................................................................10
de

3
Allgemein
Sicherheitsrichtlinien
Allgemeines
Vielen Dank, dass Sie sich für REMOCON
NET B entschieden haben. Das System
von ELCO, dass die Verwendung Ihres
Heizgeräts zu einem neuen Erlebnis
macht.
Mit REMOCON NET B können Sie die
Heiz- und Warmwassertemperatur mit
Ihrem Smartphone oder PC von überall
aus einschalten, ausschalten und steuern.
Außerdem meldet es Defekte am
Heizkessel in Echtzeit.
Sicherheitsrichtlinien
Achtung
Das folgende Handbuch ist ein
integraler und wichtiger Bestandteil
des Produkts und muss sorgsam
aufbewahrt werden. Es muss immer
am Produkt bleiben, auch wenn dieses
auf einen anderen Eigentümer oder
Benutzer übergeht oder in einem
anderen System verwendet wird.
Das Produkt darf nicht zu anderen
Zwecken als den in diesem Handbuch
angegebenen verwendet werden.
Der Hersteller haftet nicht für mögliche
Schäden, die durch eine unsachgemäße
Verwendung des Produkts oder eine
Nichteinhaltung der in diesem Handbuch
beschriebenen Installationsanleitung
entstehen.
Alle Wartungsarbeiten am Produkt dürfen
ausschließlich von Fachpersonal und
unter ausschließlicher Verwendung von
Originalersatzteilen durchgeführt werden.
Der Hersteller haftet nicht für mögliche
Schäden in Verbindung mit der
Nichteinhaltung dieser Anweisung.
Die Nichteinhaltung kann die Sicherheit
der Anlage beeinträchtigen.
Die Nichtbeachtung des
Warnhinweises kann bei Personen
zu Verletzungen, unter bestimmten
Umständen auch zum Tod, führen.
Die Nichtbeachtung des
Warnhinweises kann zu
Beschädigungen, unter bestimmten
Umständen auch zu schweren,
an Gegenständen, Anlagen oder
Tieren führen.
Der Hersteller haftet nicht für mögliche
Schäden, die durch eine
unsachgemäße Verwendung des
Produkts oder eine Nichteinhaltung
der in diesem Handbuch
beschriebenen Installationsanleitung
entstehen.
Führen Sie keine Arbeiten durch, für
das Gerät aus Ihrer Anlage entfernt
werden muss.
Beschädigung des Geräts.
Steigen Sie für die Reinigung des
Geräts nicht auf instabile Stühle,
Hocker Leitern oder Träger.
Personenschaden durch
Herunterfallen oder Schnitt- und
Quetschwunden (Leichtmetallleitern).
Zur Reinigung des Gerätes keine
Insektizide, Lösungsmittel oder
scharfe Reinigungsmittel verwenden.
Beschädigung von
Kunststoffkomponenten
oder lackierten Teilen.
Verwenden Sie das Gerät nicht für
andere Zwecke als für die normale
häusliche Nutzung.
Beschädigung des Geräts
durch Überlastung.
Beschädigung von unsachgemäß
behandelten Gegenständen.
Lassen Sie das Gerät nicht durch
Kinder oder unerfahrene Personen
bedienen.
Beschädigung des Geräts durch
unsachgemäße Verwendung.
Während der Reinigung, Wartung
und Verbindung muss das Gerät vom
Stromnetz durch Herausziehen des
Steckers getrennt werden.
Personenverletzungen durch
Stromschlag.
Das Gerät ist nicht für die Verwendung
von Personen (einschließlich Kindern)
bestimmt, deren körperliche, sensorische
oder geistige Fähigkeiten eingeschränkt
sind oder die nicht über die erforderliche
Erfahrung oder Kenntnis verfügen.
Zumindest müssen sie von einer für die
Sicherheit, Überwachung oder Anweisung
in die Bedienung des Geräts zuständigen
Person beaufsichtigt werden. Kinder
müssen beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem
Gerät und mit den
Verpackungsmaterialien des Produkts
spielen (Schrauben, Kunststoffhüllen,
Styropor usw.) Das Entfernen der
Schutzabdeckungen des Produkts und
sämtliche Wartungs- und
Anschlussarbeiten der elektrischen
Komponenten dürfen niemals von nicht
qualifizierten Personen durchgeführt
werden.
DAS PRODUKT
ENTSPRICHT DER
EU-RICHTLINIE
2012/19/EU-Gesetzesdekret
49/2014 gemäß Art. 26 des
Gesetzesdekrets vom 14. März 2014
Nr. 49 „Umsetzung der Richtlinie
2012/19/EU zu Elektro- und
Elektronikaltgeräten (WEEE)“
Das Symbol des durchgestrichenen
Mülleimers auf dem Gerät und auf der
Verpackung zeigt an, dass das Produkt
am Ende seiner Nutzungsdauer getrennt
vom Hausmüll entsorgt werden muss.
Der Benutzer muss das Gerät am Ende
seiner Nutzungsdauer bei einem
Wertstoffhof für Elektro- und
Elektronikaltgeräte entsorgen. Alternativ
zur eigenen Entsorgung kann das Gerät
beim Kauf eines gleichwertigen Neugeräts
an der Hersteller zwecks Entsorgung
zurückgegeben werden.
Bei Händlern von Elektronikgeräten mit
einer Verkaufsfläche von mindestens
400 m2ist es außerdem möglich,
Elektronikgeräte mit einer Größe von unter
25 cm ohne Kaufverpflichtung zur
Entsorgung zurückzugeben.
Die ordnungsgemäße getrennte
Sammlung für die anschließende
Verwertung des Geräts für das Recycling,
die Behandlung und Entsorgung trägt zum
Umwelt- und Gesundheitsschutz bei und
fördert die Wiederverwendung und/oder
das Recycling der Gerätekomponenten.
Beschreibung der Symbole
de

4
Technische Angaben
de
REMOCON NET B
Konformität LVD: 2014/35/EU
EMV: 2014/30/EU
RED: 2014/53/EU
Standard LVD: EN 60950-1; EN 62479
EMV: ETSI EN 301 489-1; ETSI EN301 489 17
RED: ETSI EN 300 328
Produktinstallation Fest an der Wand
oder an einer glatten Oberfläche
Betriebstemperaturen -10°C – +60°C
Lagerungstemperaturen -20°C – +70°C
Versorgung 0–12Vdc
Gateway-Verbrauch Max. 40 mA – max. 0,7 W
Schutzklasse III
Umweltklasse 3
Gewicht 0,1 kg
Schutzgrad IP 20
Netzteil
Eingangsspannung 100 bis 240 Vac
Eingangsfrequenz 50 bis 60 Hz
Ausgang 500mA @ 12.0 Vdc
Schutzklasse II
Betriebstemperaturen 0°C bis 40°C
Lagerungstemperaturen -20°C bis 50°C
Standard LVD: EN60950
EMV: EN55022
ACHTUNG!
Verwenden Sie das Netzteil nur
in Kombination mit einem
REMOCON NET B Gateway
WICHTIG!
REMOCON NET B ist mit den fol-
genden Reglermodul kompatibel:
LMU 74
LMS 14
RVS 13 (LOGON B G1Z1)
RVS 43 (LOGON B G2Z1)
RVS 46 (LOGON B WZ1)
RVS 51 (LOGON B WP)
RVS 61 (LOGON B WP)
RVS 63 (LOGON B G2Z2)

5
Installation des REMOCON NET B
Mögliche Installationen
de
ACHTUNG!
Die Installation muss von qualifiziertem
Fachpersonal durchgeführt werden.
Unterbrechen Sie vor dem Einbau die
Stromversorgung des Heizkessels. Das
BUS-BSB-Kabel besitzt zwei Pole: Um
Probleme bei der Inbetriebnahme des
Systems zu vermeiden, beachten Sie
die Polarität (CL+ mit CL+ und CL–
mit CL-) bei allen Systemkomponenten.
Mit „Fernbedienung“ ist die Steuerung
durch den Endbenutzer gemeint. Über die
App auf dem Smartphone oder über das
Webportal kann das ELCO-Produkt
überwacht und eingestellt werden.

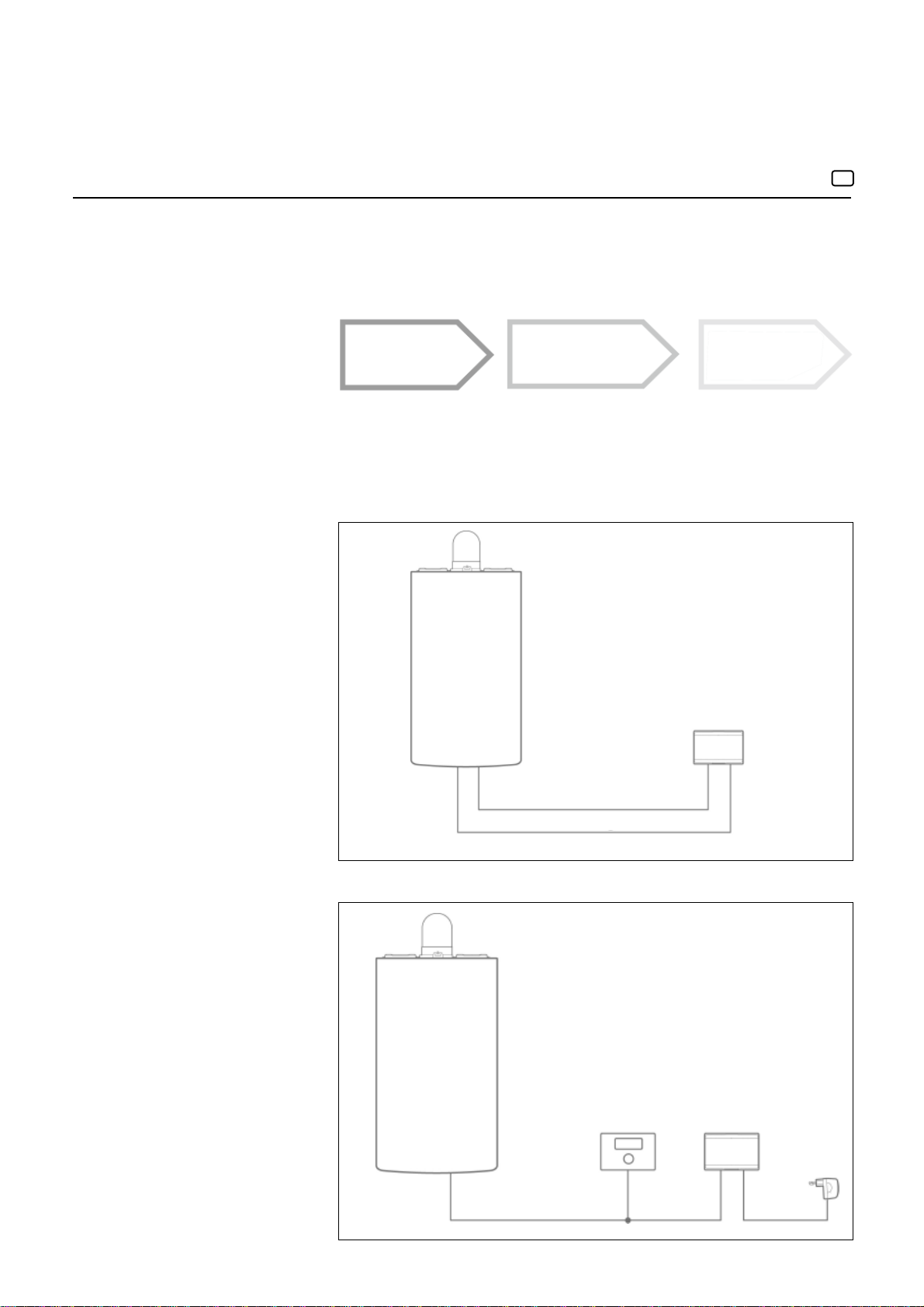

Unten sehen Sie zwei verschiedene Installationsarten von REMOCON NET B,
abhängig vom Vorhandensein von zusätzlichem Zubehör (z.B. Raumthermostat)
im System. Bitte stellen Sie sicher, dass Sie die richtige Konfiguration auswählen.
Wenn Sie weitere Informationen und Details zu den verschiedenen
Konfigurationen bei komplexeren Systemen benötigen, kontaktieren Sie uns.

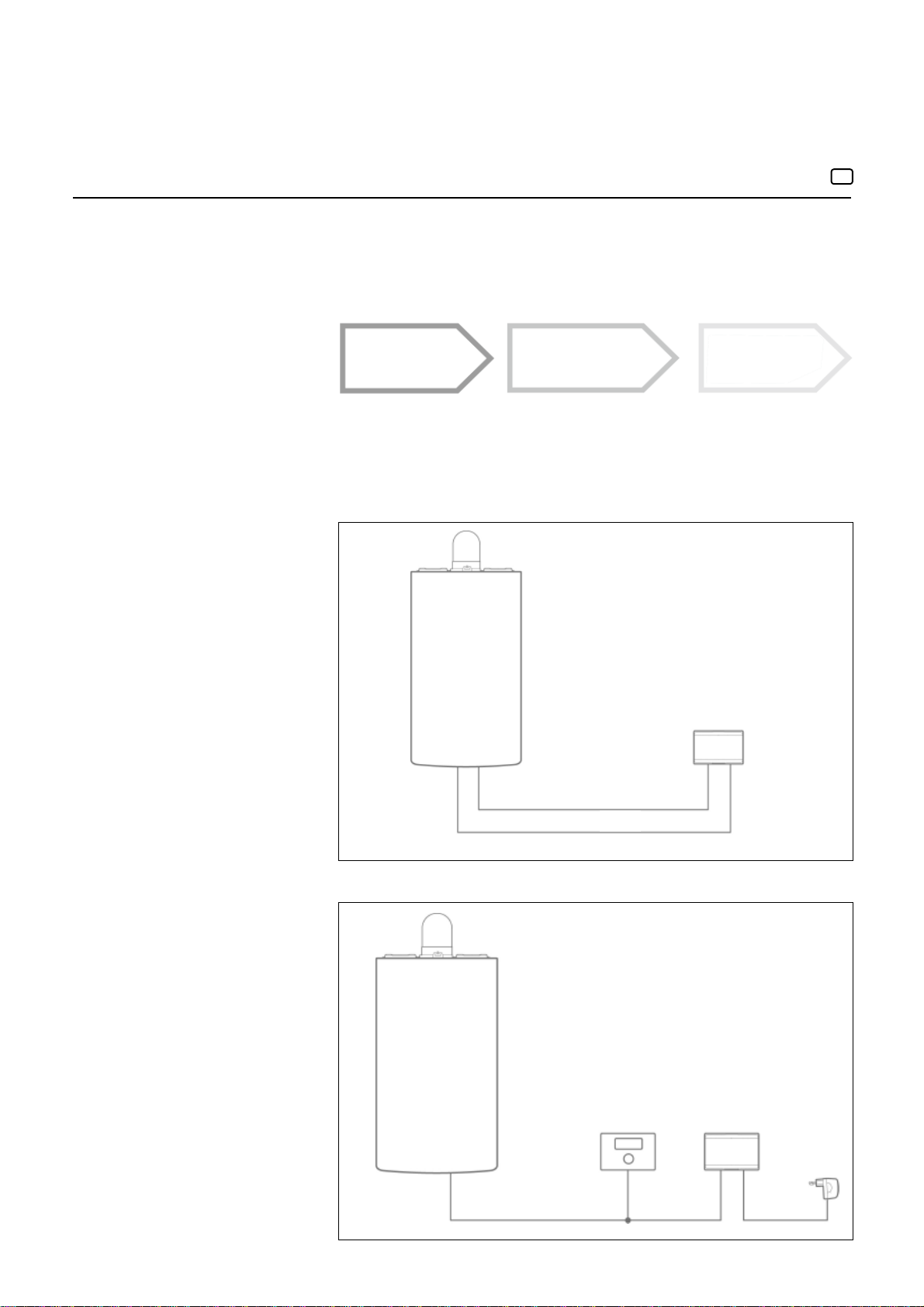

Typ 1
Aktivierung der Fernbedienung in einem
Basis-Heizungssystem mit
Stromversorgung mittels G+ Kabel:
Das Gateway REMOCON NET B mit
Hilfe des Kommunikations-BUS BSB
(CL + und CL-) und des
G+-Versorgungskabels mit dem
Heizkessel verbinden.
Achtung!
Dieser Typ ist nur verfügbar, falls kein
Raumthermostat mit dem G+-
Versorgungskabel installiert wurde.
Abb. 1
Die Installation des REMOCON NET B
und die Aktivierung der REMOCON
NET-Dienste sind einfach und schnell
durchführbar:
Es sind nur 3 Schritte nötig!
INSTALLATION
REMOCON NET B KONTOREGISTRIERUNG VERBINDUNG MIT
DEM INTERNET
UND PRODUKT-
REGISTRIERUNG
Typ 2
Aktivierung der Fernbedienung in einem
Basis-Heizungssystem mit externer
Stromversorgung:
Das Gateway REMOCON NET B mit
Hilfe des Kommunikations-BUS BSB
(CL + und CL-) mit dem Heizkessel
verbinden.
 Das externe Netzteil mit dem
REMOCON NET B Netzteil verbinden
und anschließend an die
Stromversorgung anschließen
Raumgerät
Abb. 2
BUS
G+
BUS 12V
REMOCON NET B
REMOCON NET B

6

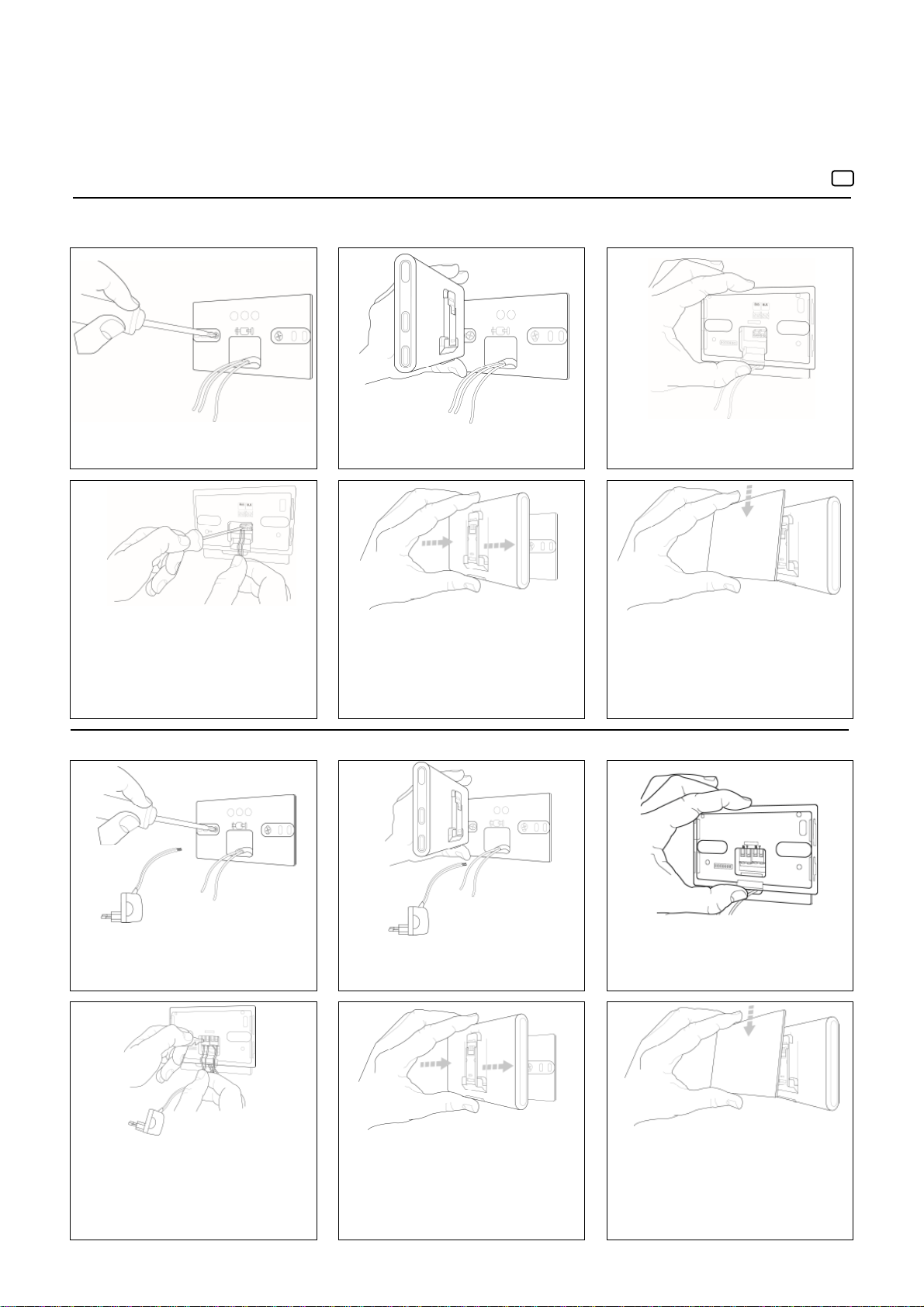

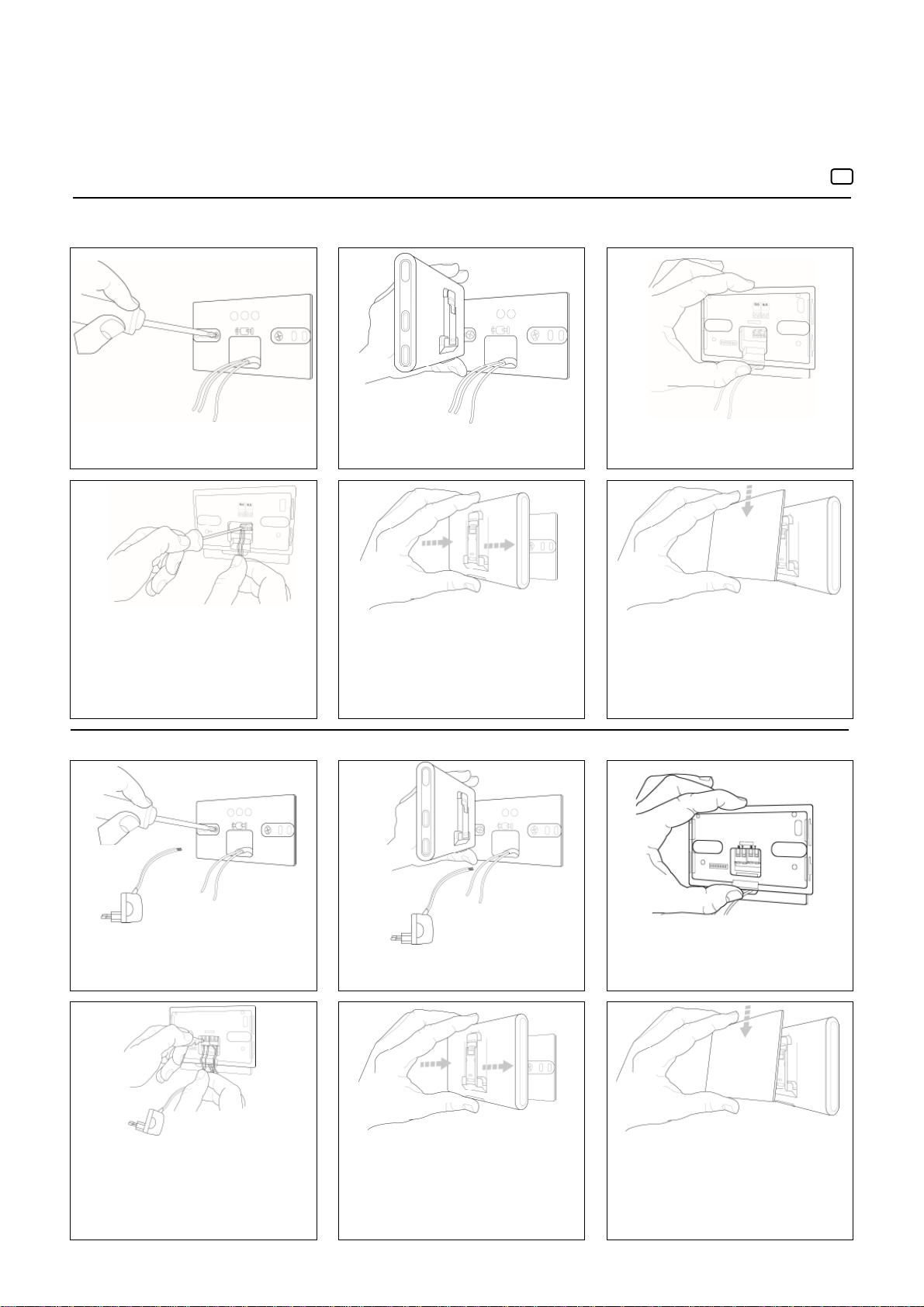

Installation des REMOCON NET B mittels Versorgungskabel G+
Installation des REMOCON NET B mittels externem Netzteil
de
Abb. 2
Drehen Sie das REMOCON NET B.
Abb. 6
Das Cover aufsetzen und es vorsichtig nach
unten schieben.
Abb. 5
Nehmen Sie das REMOCON NET B aus
der provisorischen Position (Abb. 2) und
befestigen Sie den REMOCON NET B an der
Platte, indem Sie auf die Seiten drücken, bis
das Einrasten der vier gleichen Seitenhaken
nicht mehr zu spüren ist.
Abb. 2
Drehen Sie das REMOCON NET B.
Abb. 1
Befestigen Sie die Stützplatte mit den
mitgelieferten Schrauben.
Abb. 3
Befestigen Sie provisorisch das REMOCON
NET B an der Platte mithilfe der
entsprechenden Haken.
Abb. 6
Die Abdeckung aufsetzen und es vorsichtig
nach unten schieben.
Das externe Netzteil an die Steckdose
anschließen.
Abb. 5
Nehmen Sie den REMOCON NET B aus
der provisorischen Position (Abb. 2) und
befestigen Sie ihn an der Platte, indem Sie
auf die Seiten drücken, bis das Einrasten der
vier gleichen Seitenhaken nicht mehr zu
spüren ist.
Abb. 1
Befestigen Sie die Stützplatte mit den
mitgelieferten Schrauben.
Abb. 3
Befestigen Sie provisorisch das REMOCON
NET B an der Platte mithilfe der
entsprechenden Haken.
Abb. 4
Das Drähtepaar BSB BUS unter
Berücksichtigung der CL+ und CL- Pole
mit dem Eingang BSB verbinden. Das Kabel
G+ mit dem Eingang SUPPLY verbinden
(Polarität unwichtig).
Installation des REMOCON NET B mittels Versorgungskabel G+
Installation des REMOCON NET B mittels externem Netzteil
Abb. 4
Das Drähtepaar BSB BUS unter
Berücksichtigung der CL+ und CL- Pole
mit dem Eingang BSB verbinden. Das
Drähtepaar des Netzteils mit dem Eingang
SUPPLY verbinden (Polarität unwichtig).

7

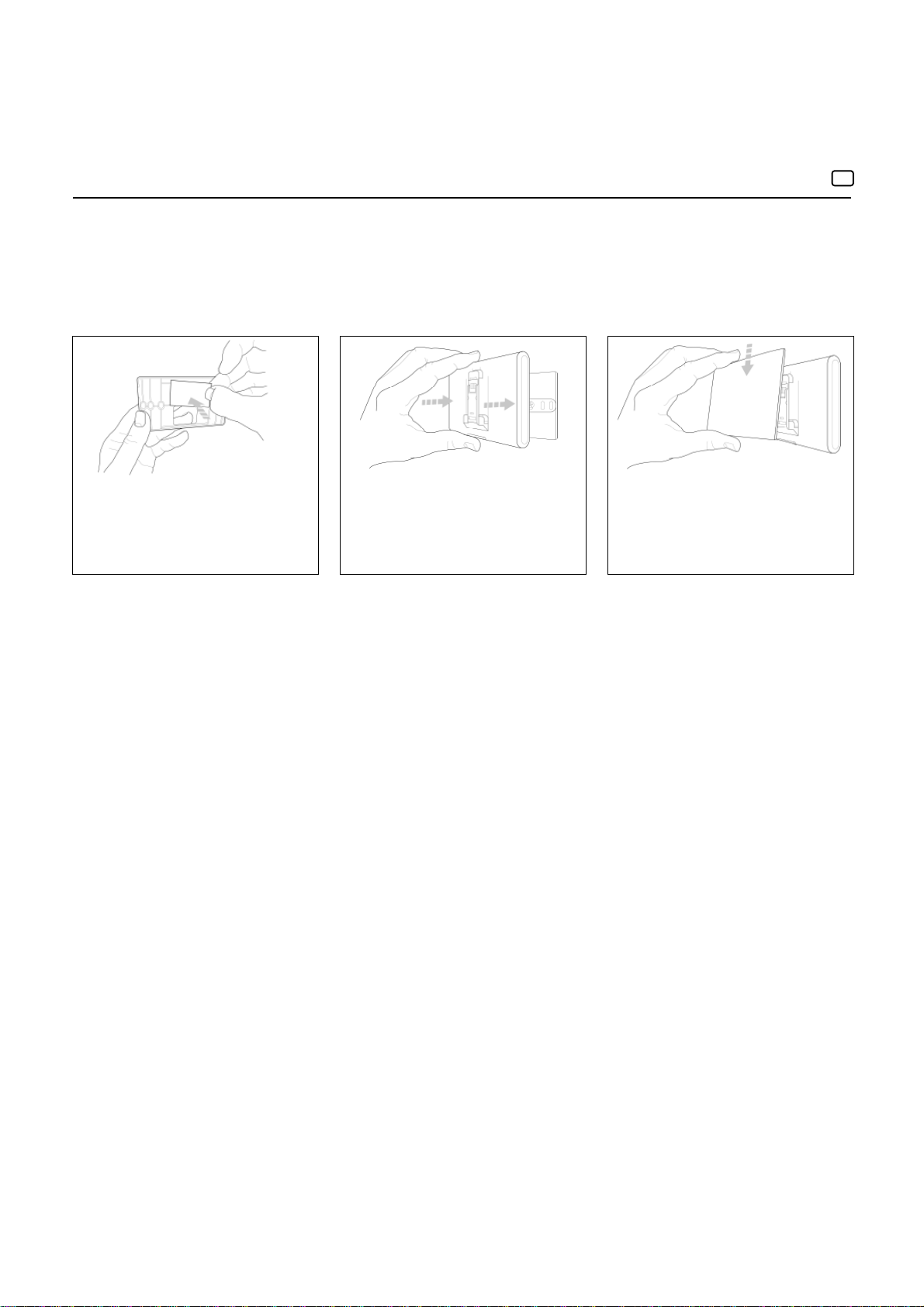

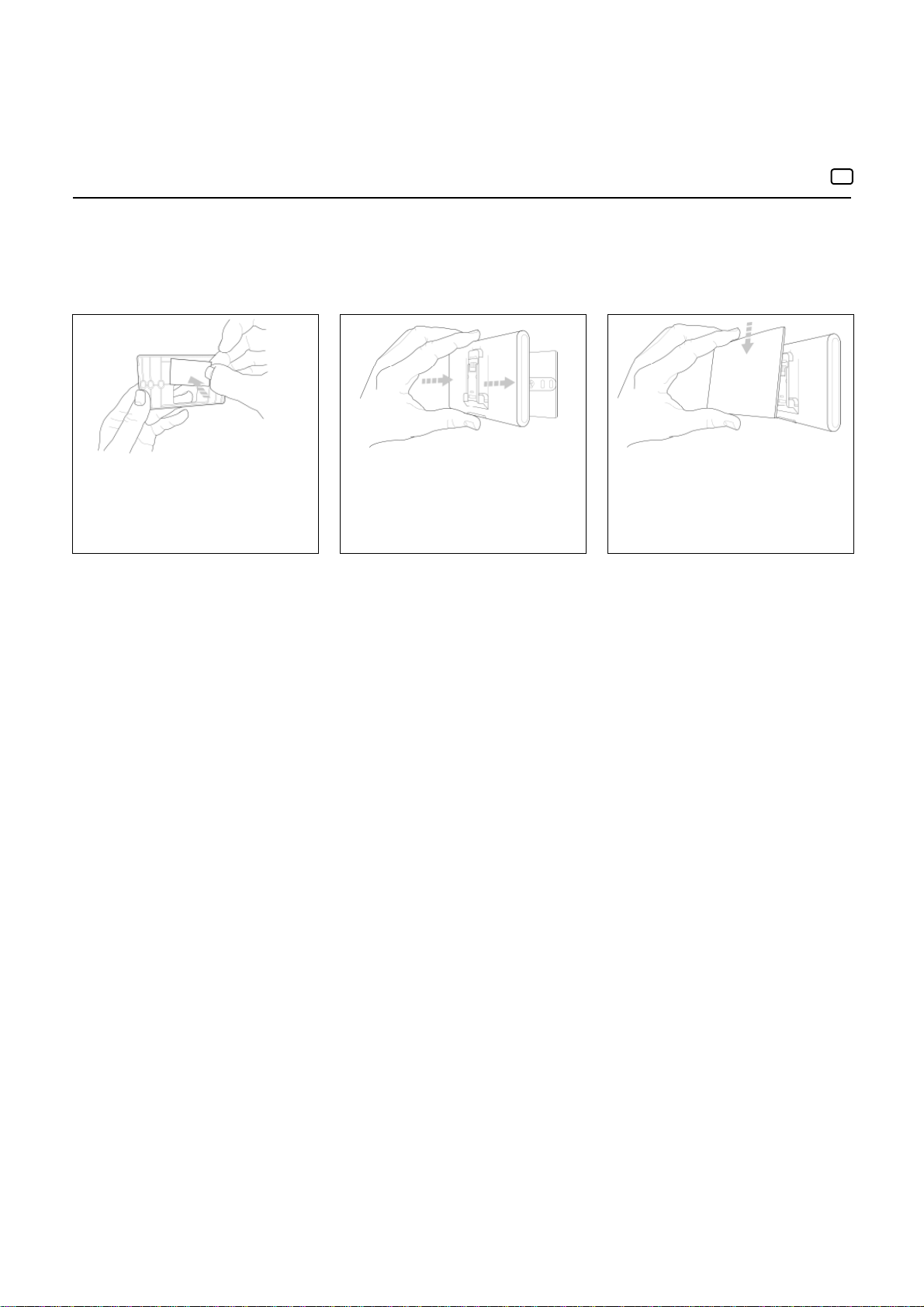

Alternative Befestigung des REMOCON NET B
mittels zweiseitigem Klebeband
de
ACHTUNG!
Bevor Sie das doppelseitige
Klebeband verwenden, sollten
Sie die Oberfläche gründlich mit
Lösungsmittel reinigen und gut
abtrocknen.
Abb. 1a
Bringen Sie das doppelseitige Klebeband
auf der Rückseite der Stützplatte an,
entfernen Sie die Schutzfolie und befestigen
Sie es auf der Abdeckung des
Brennwertkessels;
Abb. 5
Befestigen Sie das Gateway auf der Platte,
indem Sie auf die Seiten drücken;
Abb. 6
Setzen Sie die Abdeckung auf, indem Sie sie
vorsichtig andrücken.
ACHTUNG!
Beachten Sie unbedingt die
Anweisungen für den Anschluss
der Busleitungen (entsprechend
der Polarität und CL + CL) und
SUPPLY (Polarität nicht wichtig).
Eine falsche Verbindung kann zu
irreparablen Schäden am
Reglermodul führen.

8
Kontoregistrierung
Erste Inbetriebnahme und WLAN-Konfiguration
de
Die Funktionen von REMOCON NET
sind sowohl als App (Betriebssysteme
Android und iOS) also auch über das
betreffende Portal verfügbar:
www.remocon-net.remotethermo.com
WICHTIG:
Es ist möglich das REMOCON NET
über mehrere Geräte gleichzeitig zu
steuern. Nutzen Sie die "Gäste"-
Funktion in der App, um einen weiteren
Nutzer vollen Zugriff auf Ihre Anlage zu
gewähren.
1. Laden Sie die App REMOCON NET
aus dem Google Play Store oder iTunes
Store herunter und klicken Sie auf „Konto
erstellen“.
2. Registrieren Sie Ihr Benutzerkonto,
indem Sie die dafür erforderlichen Daten
eingeben. Sie erhalten eine automatische
E-Mail mit einem Bestätigungs-Link.
3. Öffnen Sie die E-Mail im
Posteingang und klicken Sie den Link
an, um das Benutzerkonto zu
aktivieren.
Erstinbetriebnahme
Nachdem Sie das Produkt installiert
haben, schalten Sie die Heizunsanlage
ein. Das REMOCON NET B schaltet sich
ein, wenn er korrekt an die
Stromversorgung angeschlossen wurde.
1. Das REMOCON NET B führt den
Startvorgang durch. Währenddessen
blinken alle LED nacheinander rot.
2. Beginnen Sie die WLAN-Konfiguration,
indem Sie die Anweisungen auf S. 9
befolgen.
WLAN-Konfiguration
Überprüfen Sie vor Beginn der
WLAN-Konfiguration des REMOCON
NET B, ob der WLAN-Router korrekt
funktioniert.
ACHTUNG!
Das Produkt kann sich nur mit 2,4-
GHz-WLAN-Netzen verbinden. 5-GHz
-Netze werden nicht unterstützt. Sind
beide Netzarten vorhanden (Dual-
Band-Netz), achten Sie bitte darauf,
am Router die Option 2,4 GHz auszu-
wählen.
Kontoregistrierung
WICHTIG:
Um mehrere REMOCON NET B mit
einem Benutzerkonto zu registrieren,
verwenden Sie die Funktion "Gerät
Hinzufügen" in der App.

9
WLAN-Konfiguration und Produktregistrierung
über die App (Nutzer)
de
5. Berühren Sie das Vergrößerungsglas,
um die richtige Adresse einzugeben
ACHTUNG: Es ist wichtig, dass die
genaue Adresse eingegeben wird, da
das korrekte Funktionieren einiger
Dienste davon abhängt. Wenn Sie mit
dem Ergebnis nicht zufrieden sind,
ziehen Sie den Cursor an die genaue
Position und geben Sie die richtige
Adresse im Feld „Adresse“ ein Wählen
Sie einen Namen für Ihr System und Sie
sind fertig!
1. Verwenden Sie Ihr zuvor erstelltes
Konto, um die App zu öffnen.
Wenn noch keine Geräte zugeordnet
wurden, öffnet sich eine Bildschirmseite,
die danach fragt, ob ein neues Gerät
hinzugefügt werden soll. Zum Fortfahren
auf „Hinzufügen“ drücken.
2. Anschließend wird der
Verbindungsstatus des Geräts
abgefragt. Wenn das Gerät noch nie mit
dem WLAN- Netzwerk verbunden war,
wählen Sie bitte „Ich möchte das
Produkt jetzt verbinden“. War das Gerät
hingegen schon einmal an ein WLAN-
Netzwerk angeschlossen, wählen Sie
bitte „Das Produkt ist bereits verbunden“
4. Die App wird ein WLAN-Netzwerk
vorschlagen und verlangt die Eingabe
des Passworts. Sollte es sich nicht um
das richtige Netz handeln, bitte auf den
Namen des Netzwerks klicken und das
richtige Netz aus der Liste auswählen.
Das Passwort eingeben und fortfahren.
6. Das war's, Sie sind startklar!
Der Vorgang ist erfolgreich, wenn die
LEDs BUS und WEB beide grün leuch-
ten.
ACTHUNG!
Wenn die Verbindung Ihres Smart-
phones immer wieder vom Netzwerk
des Produkts getrennt wird, überprüfen
Sie bitte die WLAN-Einstellungen des
Smartphones und stellen Sie sicher,
dass die automatische Netzwerkwahl
deaktiviert ist.

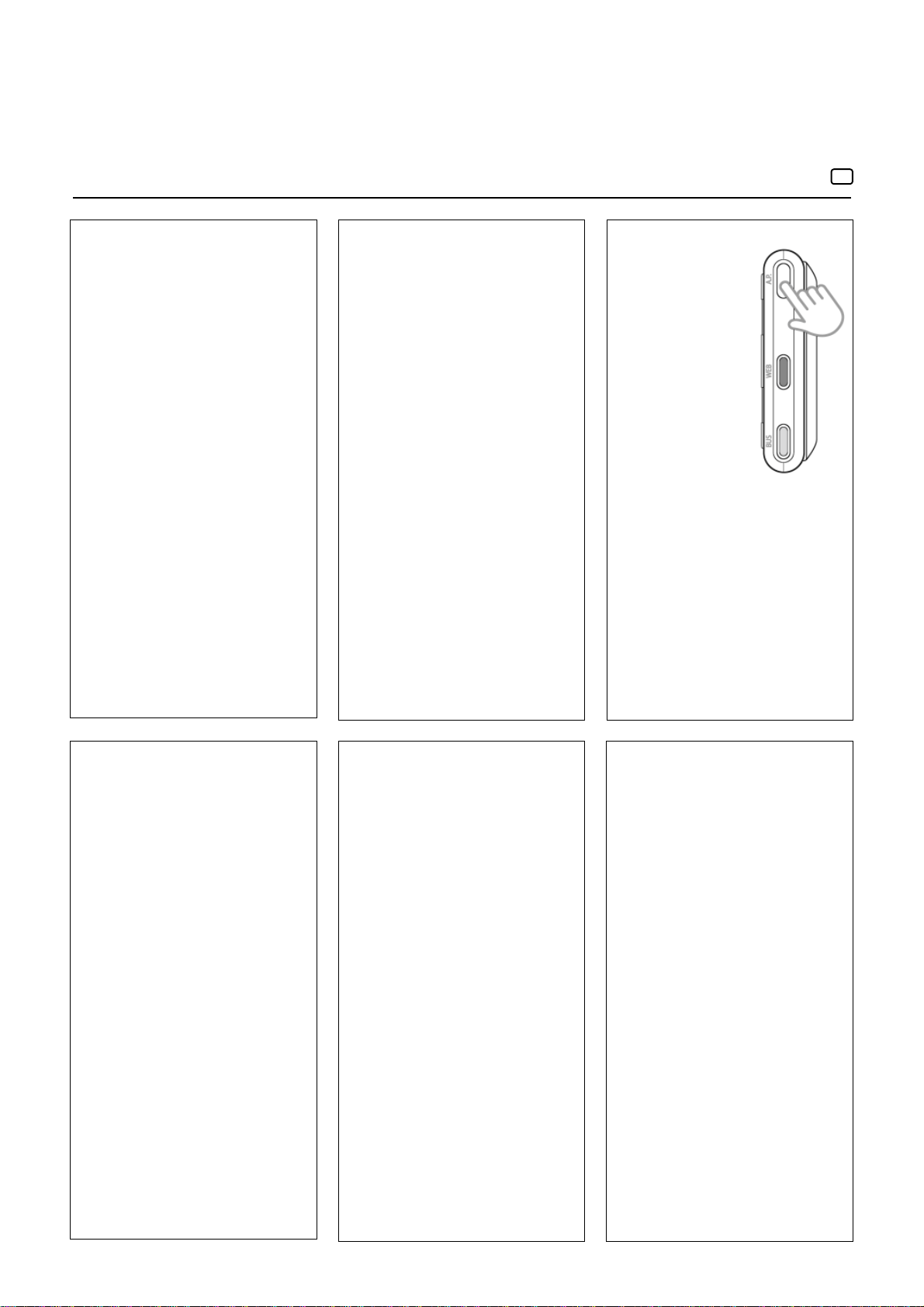

3. Halten Sie die Taste AP mindestens 5
Sekunden bis die WEB-LED grün blinkt.
"Nach maximal 40 Sekunden erstellt das
GATEWAY ein neues WLAN-Netzwerk
mit dem Namen "Remote GW Thermo",
das für 10 Minuten aktiv bleibt. Wird die
Inbetriebnahme nicht innerhalb dieser
Zeitspanne abgeschlossen, muss der
Vorgang wiederholt werden."
Bestätigen Sie den Start des Verbin-
dungsvorgangs am Gerät. Die App bitte
um die Erlaubnis, sich mit dem Netz
„Remote Gw Thermo“ verbinden zu
dürfen. Für eine erfolgreiche Verbindung
müssen Sie dem zustimmen.

10
Funktionsstatus des REMOCON NET B
de
WEB-LED (Internetverbindung)
Ausgeschaltet REMOCON NET B nicht angeschlossen oder ausgeschaltet
Durchgängig grün leuchtend REMOCON NET B ist richtig konfiguriert und mit dem Internet verbunden
Grün blinkend (langsam) REMOCON NET B muss konfiguriert werden
Grün blinkend (schnell) REMOCON NET B wird mit der Cloud verbunden
Durchgängig rot leuchtend Keine Verbindung mit dem Dienst oder REMOCON NET B nicht konfiguriert
BUS-LED (Verbindung mit Geräten über das Protokoll BUS BSB)
Ausgeschaltet REMOCON NET B ausgeschaltet
Durchgängig grün leuchtend Bus-BSB-Verbindung aktiv
Durchgängig rot leuchtend Bus-BSB-Fehler oder Bus-Kabel nicht angeschlossen
ALLE LED
Ausgeschaltet REMOCON NET B ausgeschaltet
Nacheinander rot blinkend Start des REMOCON NET B
Grün blinkend (alle 5 Sek.) REMOCON NET B eingeschaltet
(wird 2 Minuten nach der Konfiguration aktiviert und bei Fehlern, Tastenbetätigung,
Parameteränderungen deaktiviert)
Grün blinkend (abwechselnd) Software-Aktualisierung läuft
Rot blinkend Bus in Konfiguration
LED-Kodierung
Die seitlichen LED am REMOCON NET B
zeigen den Betriebsstatus des Produkts
unmittelbar an.

11
Table des matières
Table des matières ......................................................................................................................................... 11
Généralités ..................................................................................................................................................... 12
Consignes de sécurité .................................................................................................................................... 12
Caractéristiques techniques............................................................................................................................ 13
Installation du REMOCON NET B................................................................................................................... 14
Types d'installations réalisables...................................................................................................................... 14
Installation du REMOCON NET B par le câble d'alimentation G+ ................................................................. 15
Installation du REMOCON NET B par l’alimentation extérieure ..................................................................... 15
Fixation alternative du REMOCON NET B par ruban adhésif ........................................................................ 16
Enregistrement du compte ............................................................................................................................. 17
Premier démarrage et configuration Wi-Fi ..................................................................................................... 17
Configuration Wi-Fi et enregistrement du produit par l’application (utilisateur) .............................................. 18
État de fonctionnement du REMOCON NET B .............................................................................................. 19
fr

12
Généralités
Consignes de sécurité
Généralités
Merci d'avoir choisi REMOCON NET B,
le système conçu et produit par ELCO
pour fournir une nouvelle expérience
d'utilisation de votre système de chauffage
domestique et de production d'eau chaude
sanitaire.
Avec REMOCON NET B, vous pouvez
allumer, éteindre et contrôler la
température du chauffage et de l'eau
chaude sanitaire depuis un smartphone
ou un ordinateur, à n'importe quel moment
et où que vous soyez. En outre il vous
prévient en temps réel en cas de panne
de la chaudière.
Consignes de sécurité
Attention
Cette notice est partie intégrante et
essentielle du produit. Elle doit être
soigneusement conservée et doit
toujours être jointe au produit, même
en cas de transfert à un autre
propriétaire ou utilisateur, ou en cas
d'utilisation avec une autre application.
Il est interdit d'utiliser l'appareil à des fins
autres que celles prévues dans la
présente notice. Le fabricant ne peut en
aucun cas être tenu pour responsable des
dommages éventuels dus à un usage
impropre du produit ou au non-respect des
consignes d'installation fournies par la
présente notice.
Toutes les opérations d'entretien du
produit doivent être effectuées uniquement
par un personnel qualifié, en utilisant
exclusivement des pièces détachées
d'origine.
Le fabricant ne peut en aucun cas être
tenu pour responsable de tout dommage
dérivant du non-respect de cette consigne,
qui risque de compromettre la sécurité de
l'installation.
Le non-respect des avertissements
comporte un risque de blessures pour
les individus et peut même entraîner
la mort dans certaines circonstances.
Le non-respect des avertissements
de danger peut endommager,
gravement dans certains cas,
les biens, les plantes ou blesser
les animaux.
Le fabricant ne peut en aucun cas être
tenu pour responsable des dommages
éventuels dus à un usage impropre
du produit ou au non-respect des
consignes d'installation fournies
par le présent manuel.
N'effectuer aucune opération
impliquant la dépose de l'appareil.
Endommagement de l’appareil.
Ne pas grimper sur des chaises, des
tabourets, des échelles ou des
supports instables pour nettoyer
l'appareil.
Blessures provoquées par la chute
d'une hauteur élevée ou par
cisaillement (échelle double). Ne pas
utiliser d'insecticides, de solvants ou
de produits de nettoyage agressifs
pour le nettoyage de l'appareil.
Endommagement des parties peintes
ou en plastique.
Ne pas utiliser l'appareil pour des
usages autres qu'un usage
domestique habituel.
Endommagement de l'appareil du fait
d'une surcharge de fonctionnement.
Endommagement des objets indûment
traités.
Ne pas permettre aux enfants ou aux
personnes inexpérimentées d'utiliser
l'appareil.
Endommagement de l'appareil dû
à un usage impropre
Pendant le nettoyage, l'entretien et la
connexion, il faut débrancher l'appareil
du secteur en retirant la fiche de la
prise de courant.
Blessures par choc électrique.
Cet appareil n'est pas destiné à être utilisé
par des personnes (enfants compris) dont
les capacités physiques, sensorielles ou
mentales sont réduites ou qui ne
disposent pas des connaissances ou de
l'expérience nécessaires, à moins qu'elles
n'aient été formées et encadrées pour
l'utilisation de cet appareil par une
personne responsable de leur sécurité.
Les enfants doivent être surveillés pour
s’assurer qu’ils ne jouent pas avec
l’appareil et avec tous les éléments
d'emballage du produit (agrafes, sachets
en plastique, polystyrène, etc.) La dépose
des panneaux de protection du produit
ainsi que toutes les opérations d'entretien
et de raccordement des parties électriques
ne doivent jamais être effectuées par un
personnel non qualifié.
PRODUIT CONFORME À LA
DIRECTIVE EUROPÉENNE
2012/19 /UE - Décret
législatif 49/2014
conformément à l'art. 26 du
décret législatif n°49 du
14 mars 2014 « Mise en
œuvre
de la directive 2012/19/UE sur les
équipements électriques et
électroniques (DEEE) ».
Le symbole de la poubelle barrée d'une
croix sur l'appareil ou sur son emballage
indique que ce produit, à la fin de sa durée
de vie, doit être collecté séparément des
autres déchets.
L'utilisateur doit donc déposer
l'équipement en fin de vie dans les centres
municipaux appropriés de tri des déchets
électroniques et électrotechniques. Si
vous ne souhaitez pas vous en occuper
vous-même, vous pouvez remettre
l'appareil à éliminer au revendeur, lors
de l'achat d'un nouvel appareil équivalent.
Chez les revendeurs de produits
électroniques dont la surface de vente est
au moins égale à 400 m2, il est également
possible de remettre gratuitement, sans
obligation d'achat, les produits
électroniques à éliminer, lorsque leurs
dimensions sont inférieures à 25 cm.
Un tri sélectif approprié pour acheminer
l'appareil usagé au recyclage, au
traitement et à une mise au rebut
respectueuse de l'environnement
contribue à éviter des effets négatifs sur
l'environnement et sur la santé et favorise
la réutilisation ou le recyclage des
matériaux composant le produit.
Légende des symboles
fr

13
Caractéristiques techniques
fr
REMOCON NET B
Conformité DBT : 2014/35/EU
CEM : 2014/30/EU
RED : 2014/53/EU
Standard DBT : EN 60950-1 ; EN 62479
CEM : ETSI EN 301 489-1 ; ETSI EN301 489 17
RED : ETSI EN 300 328
Installation du produit Fixé au mur
ou sur toute surface lisse
Températures de fonctionnement de -10°C à +60°C
Températures de stockage de -20°C à +70°C
Alimentation De 0 à 12Vcc
Consommation de la passerelle Maxi 40 mA - Maxi 0,7 W
Classe de sécurité III
Classe environnementale 3
Masse 0,1 kg
Indice de protection IP 20
Alimentation
Voltage en entrée de 100 à 240 Vca
Fréquence en entrée de 50 à 60 Hz
Sortie 500mA @ 12,0 Vcc
Classe de sécurité II
Températures de fonctionnement de 0°C à 40°C
Températures de stockage de -20°C à 50°C
Standard DBT : EN60950
CEM : EN55022
ATTENTION !
Utiliser l’alimentation uniquement
avec une passerelle REMOCON
NET B
IMPORTANT !
REMOCON NET B est compatible
avec les types de modules de
réglage suivants :
LMU 74
LMS 14
RVS 13 (LOGON B G1Z1)
RVS 43 (LOGON B G2Z1)
RVS 51 (LOGON B WP)
RVS 61 (LOGON B WP)
RVS 63 (LOGON B G2Z2)
23,3 mm120 mm
80 mm

14
Installation du REMOCON NET B
Types d'installations réalisables
fr
ATTENTION !
L’installation doit être effectuée
par un technicien qualifié.
Avant le montage, couper
l'alimentation électrique de la
chaudière. Le câble BUS BSB est
polarisé : pour éviter tout problème de
démarrage du système, respecter la
polarité (CL+ avec CL+, CL- avec CL-)
entre tous les composants du système.
Par « télécontrôle » (TC), on entend le
service destiné à l'utilisateur final, par
l'intermédiaire duquel ce dernier peut
utiliser l'application pour smartphone ou le
portail Web pour contrôler et paramétrer
duit ELCO.
Nous fournissons dans le paragraphe ci-dessous quelques-uns des principaux
schémas d'installation réalisables en utilisant REMOCON NET B et d'autres
accessoires existant déjà dans la gamme de produits ELCO, ainsi que les types de
service pouvant être activés avec ces configurations. Pour en savoir plus et avoir plus
de détails sur les schémas d'installation qui suivent, nous vous prions de contacter le
responsable de votre secteur.
Type 1
Activation du TC dans un système de
chauffage de base avec une alimentation
par le câble G+:
 Connecter la passerelle REMOCON
NET B à la chaudière par l’intermédiaire
du BUS de communication BSB (CL+
et CL-) et du câble d’alimentation G+
Attention!
Ce type n’est disponible que si un
thermostat d’ambiance est installé sur
le au câble
d’alimentation G+.
Fig. 1
Installer REMOCON NET B et activer
les services REMOCON NET est simple
et rapide: 3 étapes suffisent !
INSTALLATION DE
REMOCON NET B ENREGISTREMENT DU COMPTE
CONNEXION
À INTERNET ET
ENREGISTREMENT
DU PRODUIT
Type 2
Activation du TC dans un système de
chauffage de base avec une alimentation
extérieure:
 Connecter la passerelle REMOCON
NET B à la chaudière par l’intermédiaire
du BUS de communication BSB
(CL+ et CL-).
Connecter l’alimentation extérieure
à la passerelle REMOCON NET B puis
la brancher au courant.
Fig. 2
BUS
G+
BUS 12 V
Thermostat
REMOCON NET B
REMOCON NET B

15
Installation du REMOCON NET B par le câble d'alimentation G+
Installation du REMOCON NET B par l’alimentation extérieure
fr
Fig. 2
Tourner le REMOCON NET B.
Fig. 6
Placer le couvercle en le poussant
doucement vers le bas.
Fig. 5
Retirer le REMOCON NET B de sa position
temporaire (fig. 2) et le fixer à la plaque en
appuyant sur les côtés jusqu'au déclic
indiquant l'engagement des quatre petits
crochets latéraux.
Fig. 2
Tourner le REMOCON NET B.
Fig. 1
Fixer au mur la plaque de support à l'aide des
vis fournies.
Fig. 3
Fixer temporairement le REMOCON NET B
à la plaque au moyen des crochets prévus
à cet effet.
Fig. 6
Placer le couvercle en le poussant
doucement vers le bas.
Brancher l’alimentation extérieure à la prise
de courant.
Fig. 5
Retirer le REMOCON NET B de sa position
temporaire (fig. 2) et le fixer à la plaque en
appuyant sur les côtés jusqu'au déclic
indiquant l'engagement des quatre petits
crochets latéraux.
Fig. 1
Fixer au mur la plaque de support à l'aide des
vis fournies.
Fig. 3
Fixer temporairement le REMOCON NET B
à la plaque au moyen des crochets prévus
à cet effet.
Fig. 4
Connecter la paire de fils BSB BUS dans
l’entrée appelée BSB, en respectant la
polarité CL+ et CL-. Brancher le câble G+
dans l’entrée appelée SUPPLY (polarité sans
importance).
Installation du REMOCON NET B par le câble d'alimentation G+
Installation du REMOCON NET B par l’alimentation extérieure
Fig. 4
Connecter la paire de fils BSB BUS dans
l’entrée appelée BSB, en respectant la
polarité CL+ et CL-. Brancher la paire de fils
de l'alimentation dans l’entrée appelée
SUPPLY (polarité sans importance).

16
Fixation alternative du REMOCON NET B par ruban adhésif
fr
ATTENTION!
Avant d'appliquer l'adhésif double
face, nous conseillons de bien
nettoyer la surface avec des solvants
et de bien l'essuyer.
Fig. 1a
Appliquer l’adhésif double face derrière
la plaque de support, retirer la bandelette de
protection et fixer la plaque sur la tôle de la
chaudière.
Fig. 5
Le fixer sur la plaque en appuyant
le long des côtés.
Fig. 6
Mettre en place le couvercle en appuyant
délicatement.
ATTENTION!
Prenez soin de respecter les
instructions relatives à la connexion
des câbles de bus (selon la polarité
et CL + CL) et alimentation (polarité
sans importance). Une mauvaise
connexion peut causer des
dommages irréparables au module
de réglage.

17
Enregistrement du compte
Premier démarrage et configuration Wi-Fi
fr
Les caractéristiques du REMOCON
NET sont disponibles aussi bien sur
l'app (systèmes d’exploitation Android
et iOS) que sur le portail dédié :
www.remocon-net.remotethermo.com.
IMPORTANT:
Il est posssible d'utiliser Remocon
NET à partir de plusieurs appareils
simultanément. Utilisez la fonction
"Invité" de l'application pour inviter
d'autres comptes d'utilisateurs afin
de leur donner accès à vos données.
1. Télécharger l’application REMOCON
NET sur Google Play Store ou sur
iTunes Store et cliquer sur «Créer
Compte».
2. Enregistrer le compte en renseignant
les données demandées. Un email sera
envoyé automatiquement avec un lien
de confirmation.
3. Entrer dans la poste électronique et
cliquer sur le lien de confirmation pour
activer le compte.
Premier allumage
Après avoir effectué l'installation du
produit, allumer le système de chauffage.
Le REMOCON NET B s’allumera s’il est
correctement alimenté.
1. Le REMOCON NET B effectue une
procédure de démarrage, au cours de
laquelle tous les voyants clignoteront
tour à tour en rouge.
2. Lancer la configuration Wi-Fi en suivant
les instructions de la page 19.
Configuration Wi-Fi
Avant de lancer la procédure de
configuration Wi-Fi du REMOCON NET
B, vérifier que le routeur Wi-Fi
fonctionne correctement.
ATTENTION!
le produit se connecte uniquement à
des réseaux Wi-Fi à 2,4 GHz. Les
réseaux à 5 GHz ne sont pas pris en
charge. Si les deux sont présents,
s’assurer de sélectionner le réseau à
2,4 GHz.
IMPORTANT:
Pour enregistrer plus d'un
REMOCON NET B sur un seul
compte utilisateur, utiliser la
fonction "Ajouter un appareil" dans
l'application.

18
Configuration Wi-Fi et enregistrement du produit
par l’application (utilisateur)
fr
1. Utiliser le compte précédemment créé
pour accéder à l’application.
Si vous n’avez pas encore de produits
associés, une pageécran s’affiche pour
demander s’il faut ajouter un nouveau
produit, appuyer sur « ajouter » pour
continuer.
2. Puis une question est posée
concernant l’état de connexion du
produit, si le produit n’a jamais été
connecté au réseau Wi-Fi, choisir «Je
souhaite connecter le produit
maintenant», si au contraire le produit
est déjà connecté à un réseau Wi-Fi
choisir «Le produit est déjà connecté».
5. Appuyer sur la loupe pour indiquer
l’adresse appropriée.
ATTENTION : il est important de saisir
l’adresse exacte, car le bon
fonctionnement de certains services en
dépend. Si le résultat n’est pas
satisfaisant, glisser le curseur en
position exacte et entrer l’adresse
correcte dans le champ « adresse ».
Indiquer un nom pour l’installation et le
tour est joué!
4. L’application suggérera le réseau Wi-
Fi et demandera de saisir le mot de
passe. Si le réseau n’est pas le bon,
cliquer sur le nom du réseau et choisir le
bon réseau dans la liste. Entrer le mot
de passe et continuer.
6. Voilà, tout est prêt !
La procédure a réussi si les LEDs BUS
et WEB sont vertes fixes.
ATTENTION!
Si le smartphone se déconnecte du
produit, contrôler dans les réglages du
Wi-Fi que la sélection automatique du
réseau est désactivée.
3. Maintenir enfoncée la touche AP
(pendant au moins 5 secondes) jusqu'à
ce que la Led WEB se mette à clignoter
en vert. Au bout de 40 secondes
maximum, la passerelle crée un
nouveau réseau Wi-Fi qui restera actif
pendant 10 minutes, après quoi il faudra
répéter la procédure.
Confirmer d’avoir lancé la procédure de
connexion sur le produit.
L’application demandera la permission
de se connecter au réseau «Remote Gw
Thermo», pour continuer la procédure
de connexion, donner le consentement.

19
État de fonctionnement du REMOCON NET B
fr
LED WEB (connexion à internet)
Éteinte REMOCON NET B non alimenté ou éteint
Verte fixe REMOCON NET B configuré correctement et connecté à Internet
Verte clignotante (lent) REMOCON NET B en attente de configuration
Verte clignotante (rapide) REMOCON NET B en phase de connexion au cloud
Rouge fixe Absence de connexion au service ou REMOCON NETB non configuré correctement
LED BUS (connexion avec des produits équipés du protocole BUS BSB)
Éteinte REMOCON NET B éteint
Verte fixe Connexion Bus BSB en service
Rouge fixe Erreur Bus BSB ou câble Bus non connecté
TOUTES les LED
Éteintes REMOCON NET B éteint
Rouges clignotantes tour à tour Démarrage du REMOCON NET B
Verte clignotante (toutes les 5 s) REMOCON NET B en service
(il s'active 2 minutes après la configuration et se désactive en cas d'erreurs, de pression
du bouton, de modification des paramètres).
Verte clignotante (alternée) Mise à jour du logiciel en cours
Rouge clignotante Bus en configuration
Signification des LED
Les LED situées sur le côté du
REMOCON NET B permettent d'avoir
un aperçu instantané de l'état de
fonctionnement du produit.

20
Indice
Indice...................................................................................................................................................................... 20
Generalità............................................................................................................................................................... 21
Norme di sicurezza................................................................................................................................................. 21
Caratteristiche Tecniche......................................................................................................................................... 22
Installazione del REMOCON NET B....................................................................................................................... 23
Tipologie di installazioni realizzabili ........................................................................................................................ 23
Installazione del REMOCON NET B tramite cavo alimentazione G+...................................................................... 24
Installazione del REMOCON NET B tramite alimentatore esterno ......................................................................... 24
Installazione del REMOCON NET B tramite nastro biadesivo................................................................................ 25
Registrazione Account............................................................................................................................................ 26
Prima accensione e configurazione Wi-Fi............................................................................................................... 26
Configurazione Wi-Fi e Registrazione prodotto via App (Utente) ........................................................................... 27
Status funzionamento REMOCON NET B.............................................................................................................. 28
it
