Kohler K-10481 User manual

Installation Guide
Accessories
K-10481, K-10482, K-10483,
K-10484, K-10485, K-10486,
K-10487, K-10490
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
1034357-2-B

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and web site are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
DANGER: Risk of personal injury. These products are not
designed or intended for use as a grab bar or support bar. Do
not install any of these products in any area where they are
likely to be used inadvertently as a grab bar or support bar.
Observe all local plumbing codes and building codes.
These products should be located and mounted to a wall stud.
While it is possible to mount them to any surface, a stud
mounted product will yield the best results.
Use a level to ensure that the center lines for the wall plates are
vertical where applicable and the post center lines are horizontal
where applicable.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Level Pencil Measuring Tape Claw
Hammer
Assorted
Screwdrivers
Assorted woodworking tools may be
needed to finish the wall.
Drill & 5/16" Bit Assorted Hex
Wrenches
1034357-2-B 2 Kohler Co.

1. Roughing-In Information
K-10484
2-3/16"
(5.6 cm)
K-10486
3-3/8"
(8.6 cm)
K-10485
K-10487
3-1/2"
(8.9 cm)
6-1/4"
(15.9 cm)
3-3/8"
K-10481 = 18" (45.7 cm)
K-10482 = 24" (61 cm)
K-10483 = 30" (76.2 cm) (8.6 cm)
K-10490
24"
(61 cm) 6-3/8"
(16.2 cm)
24"
(61 cm) 4-1/8"
(10.5 cm)
Kohler Co. 3 1034357-2-B

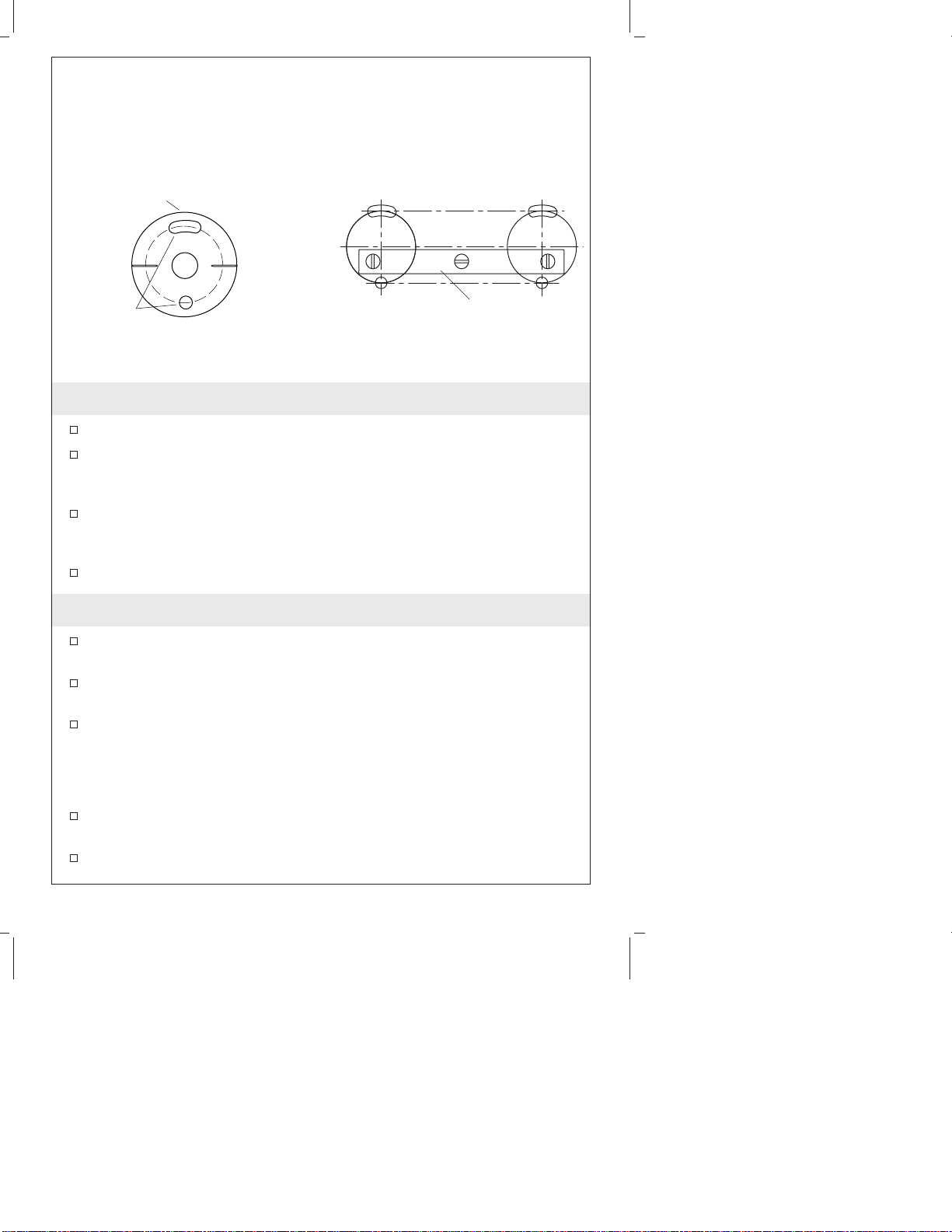

2. Prepare the Site — Wall Plate(s)
Determine the desired mounting location.
Mark the vertical and horizontal center lines for the accessory to
be installed. Consult the roughing-in diagrams to determine the
dimensions.
When installing multiple-post accessories, measure the accessories
so you can provide the required distance between the center
points.
Use a level to ensure that all center points are level.
3. Mark and Drill the Pilot Holes
Mark the pilot hole locations vertically 5/8” (1.6 cm) above and
below the center point or center points.
Vertically align the holes on each wall plate. Make sure the larger
hole is oriented as shown in the illustration.
If the installation requires multiple posts, confirm that the center
points are even using a level.
NOTE: There is no provision for later adjustment if the center points
and resulting pilot holes for multiple post accessories are not level.
Select a drill and 5/16” drill bit that are appropriate for the wall
material you will be drilling through.
Carefully drill a 5/16” hole at all marked pilot hole locations.
Wall Plate Hole Locations
Wall Plate
Holes Level
Multiple-Post Accessory
Center-to-Center Points
1034357-2-B 4 Kohler Co.

4. Anchor Installation
NOTE: You may need to disassemble some of the accessories. Some
accessories will be packed with the wall plate installed in the post.
Loosen the setscrew and remove the wall plate if needed.
Press and hold the legs of a wall anchor (provided) together and
insert the wall anchor legs into the hole. Insert all wall anchors
into the pre-drilled mounting holes.
With a hammer, carefully tap each wall anchor until they are
flush with the finished surface.
If the wall anchor was inserted into a space between the studs, it
will be necessary to spread the wall anchor legs.
To spread the anchor legs, insert a thin long object, such as a
finishing nail, into the wall anchor hole.
Repeat for all wall anchors inserted between studs.
Ensure that the wall anchors are flush with the finished surface.
5. Wall Plate Installation
Orient the wall plate with the large slotted mounting hole up and
the smaller hole down.
Secure the wall plate with the supplied panhead screws.
Repeat at each wall plate location.
Nail
Install the Anchor Install the Wall Plate
Screws
Mounting
Hole
Anchor Wall
Plate
Kohler Co. 5 1034357-2-B

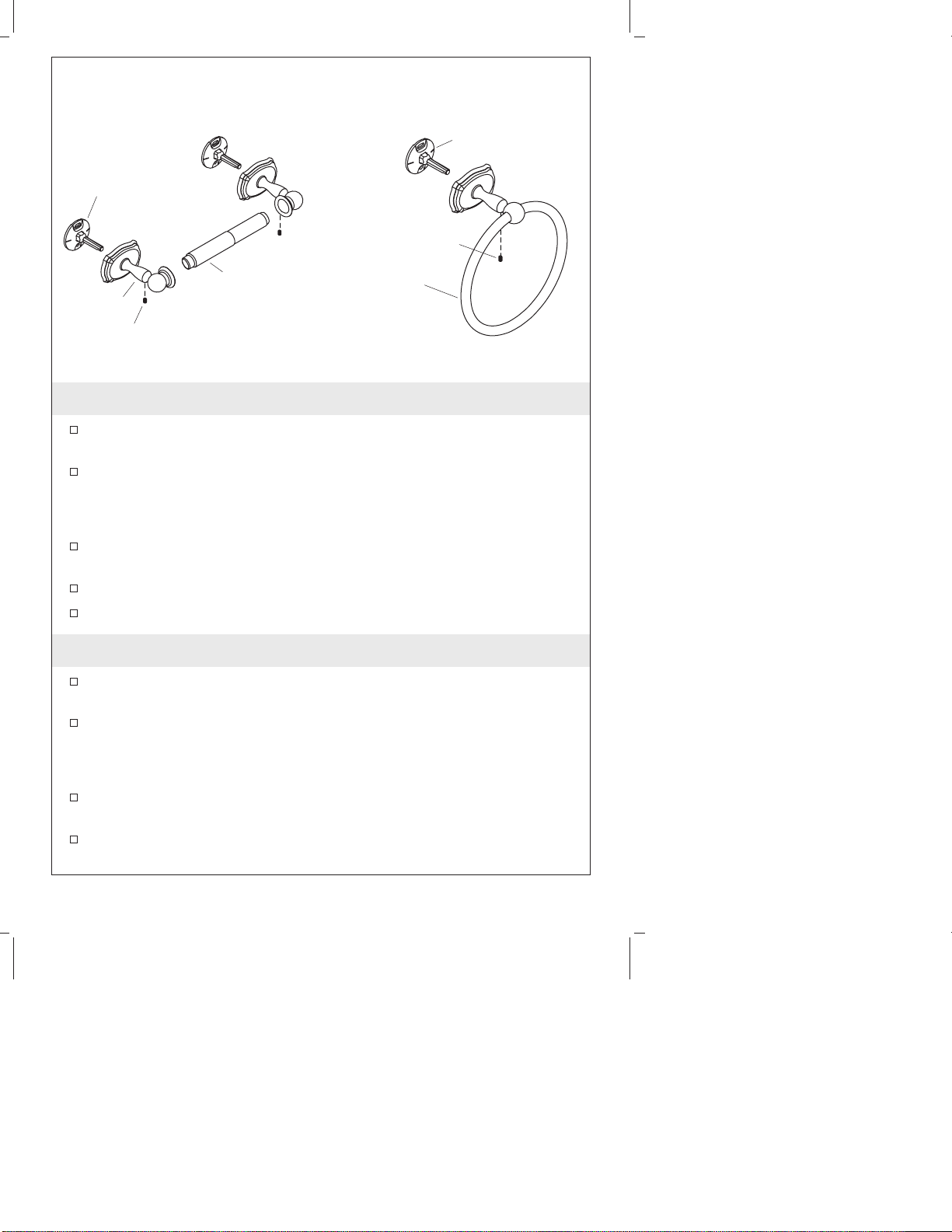

6. Install the Tissue Holder
Start a setscrew into the setscrew hole in each post. Do not thread
fully into the post.
Position the escutcheons, if included, onto the wall plates.
NOTE: The escutcheons are loose until the posts are in place and the
setscrews are tightened.
Install the tissue holder post onto the wall plate.
Tighten each setscrew.
Insert the spindle into the tissue holder assembly.
7. Install the Towel Ring
Start the setscrew into the setscrew hole in the post. Do not
thread fully into the post.
Position the escutcheon, if included, onto the wall plate.
NOTE: The escutcheons are loose until the posts are in place and the
setscrews are tightened.
Install the towel ring post onto the wall plate.
Tighten the setscrews.
Toilet Tissue Holder
Wall Plate
Setscrew
Arm Roller
Towel Ring
Wall Plate
Setscrew
Towel Ring
1034357-2-B 6 Kohler Co.

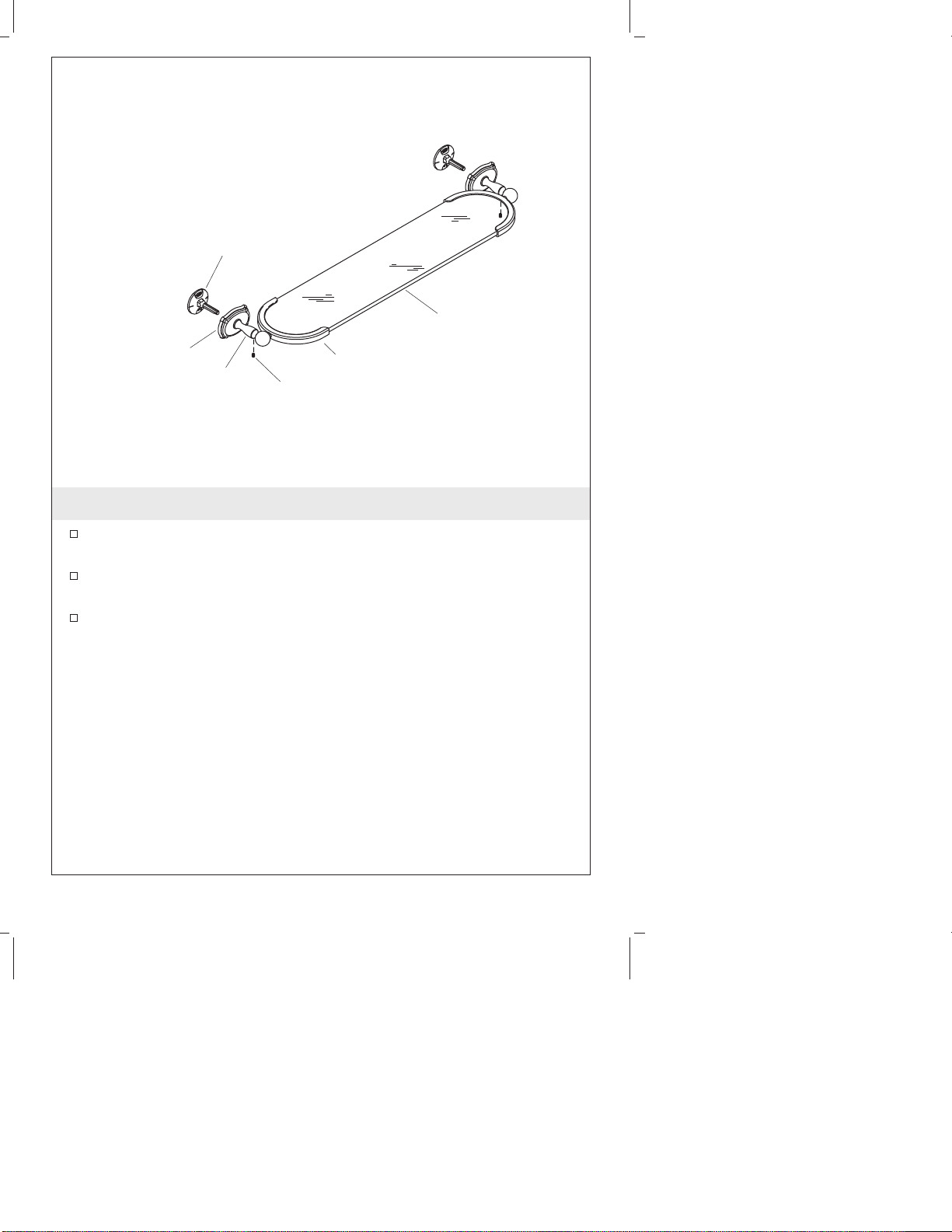

8. Install the Glass Shelf
Start a setscrew into each post. Do not fully thread into either
post.
Align and place the glass shelf assembly posts onto the wall
plates.
Tighten the setscrews on both posts.
Post
Escutcheon
Glass Shelf
Glass Shelf
Setscrew
Bracket
Wall Plate
Kohler Co. 7 1034357-2-B

9. Install the Robe Hook
Start a setscrew into each post. Do not thread fully into the post.
If included, slide an escutcheon onto the wall plate.
NOTE: The escutcheon sits loosely until the post is in place and the
setscrew is tightened.
Align the robe hook assembly over the wall plate.
Tighten the setscrew.
Robe Hook
Wall Plate Setscrew
Robe Hook
1034357-2-B 8 Kohler Co.

10. Install the Towel Bar
Start a setscrew into each post. Do not thread fully into the post.
Position the escutcheons, if included, onto each wall plate.
NOTE: The escutcheons are loose until the posts are in place and the
setscrews are tightened.
Align the towel bar assembly over the wall plates. Slide the
assembly onto the wall plates.
Tighten the setscrews.
Towel Bar
Wall Plate
Setscrew
Towel Bar
Double Towel Bar
Wall Plate
Setscrew
Towel
Bars
Kohler Co. 9 1034357-2-B

Guide d’installation
Accessoires
Outils et matériaux
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et adresse internet sont au verso. Merci encore d’avoir choisi
la compagnie Kohler.
Avant de commencer
DANGER : Risque de blessure corporelle. Ces produits ne sont
pas destinés ou conçus pour servir de barre d’appui ou de
support. Ne pas installer les produits dans tout endroit que ce
soit où ils pourraient être utilisés par inadvertance à titre de
barre d’appui ou de soutien.
Respecter tous les codes de plomberie et de bâtiment locaux.
Ces produits devraient être localisés et fixés sur un montant du
mur. Alors qu’il est possible de les monter sur une surface
quelconque, la fixation sur un montage mural donnera de
meilleurs résultats.
Marteau à griffes
Mètre ruban
Crayon
Niveau à
bulle
Tournevis
variés Clés hexagonales
assortíes
Des outils pour le bois peuvent être
nécessaires pour compléter le mur.
Perceuse
avec mèche
de 5/16"
Kohler Co. Français-1 1034357-2-B

Avant de commencer (cont.)
Utiliser un niveau à bulle pour s’assurer que les axes des plaques
murales soient verticaux et que les lignes centrales soient
horizontales.
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
Kohler Co. Français-2 1034357-2-B

1. Information de raccordement
K-10484
2-3/16"
(5,6 cm)
K-10486
3-3/8"
(8,6 cm)
K-10485
K-10487
3-1/2"
(8,9 cm)
6-1/4"
(15,9 cm)
3-3/8"
K-10481 = 18" (45,7 cm)
K-10482 = 24" (61 cm)
K-10483 = 30" (76,2 cm) (8,6 cm)
K-10490
24"
(61 cm) 6-3/8"
(16,2 cm)
24"
(61 cm) 4-1/8"
(10,5 cm)
1034357-2-B Français-3 Kohler Co.

2. Préparer l’emplacement — Plaques murales
Déterminer l’emplacement désiré de montage.
Marquer les axes à l’horizontale et à la verticale pour l’installation
de l’accessoire. Se reporter aux plans de raccordement pour
déterminer les dimensions.
Lors d’installation d’accessoires à montants multiples, les mesurer
afin de laisser l’espace nécessaire entre les axes.
Utiliser un niveau à bulle pour s’assurer que tous les axes soient
nivelés.
3. Marquer et percer les trous pilotes
Marquer les emplacements des trous-pilotes verticalement à 5/8″
(1,6 cm) au-dessus et au-dessous des axes.
Aligner verticalement les trous sur chaque plaque murale.
S’assurer que l’orifice le plus grand soit orienté tel qu’illustré.
Si l’installation requiert des montants multiples, s’assurer que les
axes soient nivelés.
REMARQUE : Il n’y aura pas de possibilité de réglage plus tard, si
les axes des montants multiples et les trous-pilotes qui en résultent
ne sont pas nivelés.
Plaque murale
Trous
Emplacement des trous
pour la plaque murale
Niveau à bulle
Accessoires à montants
multiples points d'un
axe à l'autre
Kohler Co. Français-4 1034357-2-B

Marquer et percer les trous pilotes (cont.)
Choisir une perceuse et une mèche de 5/16″appropriées au
matériau du mur à percer.
Percer soigneusement un orifice de 5/16″dans tous les
emplacements marqués des trous-pilotes.
1034357-2-B Français-5 Kohler Co.

4. Installation des dispositifs d’ancrage
REMARQUE : Un démontage de certains accessoires peut s’avérer
nécessaire. Certains accessoires sont emballés avec la plaque murale
installée sur le montant. Desserrer la vis de retenue et retirer la
plaque murale si nécessaire.
Presser et maintenir l’ensemble des pieds d’un ancrage mural
(fourni) et insérer les pieds d’ancrage mural dans l’orifice. Insérer
tous les ancrages muraux dans les orifices de fixation
préalablement percés.
À l’aide d’un marteau, taper doucement sur chaque montant
mural jusqu’à ce qu’ils soient à égalité avec la surface finie du
mur.
Si le montant mural a été inséré entre deux montants, les pieds
d’ancrage devront être écartés.
Pour écarter les pieds d’ancrage, insérer un objet mince et long,
tel qu’un clou de finition dans l’orifice d’ancrage mural.
Répéter le processus pour tous les ancrages muraux insérés entre
les montants.
S’assurer que les ancrages muraux soient à égalité avec la surface
finie.
Clou
Installer les dispositifs d'ancrage Installer la plaque murale
Chevilles
Plaque Murale
Vis à Tête
Ronde
Trou de
Fixation
Kohler Co. Français-6 1034357-2-B

5. Installation de la plaque murale
Orienter la plaque murale avec le large trou allongé de fixation
orienté vers le haut, et le trou le plus petit vers le bas.
Sécuriser la plaque murale à l’aide des vis à tête ronde fournies.
Faire de même pour chaque emplacement de plaque murale.
1034357-2-B Français-7 Kohler Co.

6. Installer le porte-papier hygiénique
Poser une vis de retenue sur chaque orifice de montant. Ne pas
visser complètement dans le montant.
Positionner les appliques, si incluses, sur les plaques murales.
REMARQUE : Les appliques sont desserrées jusqu’à ce que les
montants soient en place et les vis de retenue serrées.
Installer les montants du porte-papier hygiénique sur la plaque
murale.
Serrer chaque vis de retenue.
Insérer le pivot dans l’ensemble du porte-papier hygiénique.
7. Installez l’anneau porte-serviettes
Poser la vis de retenue dans chaque orifice de montant. Ne pas
visser complètement dans le montant.
Positionner l’applique, si incluse, sur la plaque murale.
REMARQUE : Les appliques sont desserrées jusqu’à ce que les
montants soient en place et les vis de retenue serrées.
Installer le montant de l’anneau porte-serviettes sur la plaque
murale.
Serrer les vis de retenue.
Support de papier de Hygiénique
Plaque Murale
Vis de Fixation
Montant Rouleau
Anneau porte-serviettes
Plaque murale
Anneau porte-
serviettes
Vis de retenue
Kohler Co. Français-8 1034357-2-B

8. Installer l’étagère en verre
Commencer à visser une vis de retenue dans chaque montant. Ne
pas visser complètement dans un des montants.
Aligner et placer les montants de l’étagère en verre sur les
plaques murales.
Serrer les vis de retenue sur les deux montants.
Plaque
murale
Applique
Étagère en verre
Étagère en verre
Vis de
retenue
Colonne Support
1034357-2-B Français-9 Kohler Co.

9. Installer le crochet à peignoir
Commencer à visser une vis de retenue dans chaque montant. Ne
pas visser complètement dans le montant.
Si incluse, glisser une applique sur la plaque murale.
REMARQUE : L’applique est desserrée jusqu’à ce que le montant
soit en place et la vis de retenue serrée.
Aligner l’ensemble du crochet à peignoir sur la plaque murale.
Serrer les vis de retenue à l’aide d’une clé hexagonale.
Crochet pour peignoir
Plaque murale Vis de retenue
Peignoir
Kohler Co. Français-10 1034357-2-B

10. Installer le porte-serviettes
Commencer à visser une vis de retenue dans chaque montant. Ne
pas visser complètement dans le montant.
Positionner les appliques, si incluses, sur chaque plaque murale.
REMARQUE : Les appliques sont desserrées jusqu’à ce que les
montants soient en place et les vis de retenue serrées.
Aligner l’ensemble du porte-serviettes sur les plaques murales.
Glisser l’ensemble sur les plaques murales.
Serrer les vis de retenue.
Porte-serviettes
Plaque murale
Vis de retenue
Porte-serviettes
Double porte-serviettes
Plaque murale
Porte-
serviette
Vis de
retenue
1034357-2-B Français-11 Kohler Co.
