elco iNels RFSA-62B User manual

RFSA-62B
Wireless switch unit
EN
02-49/2015 Rev.1
1/5
L
N
☺
☺
☺
☺

RFRP-20
☺
Characteristics /
• The switching unit with 2 output channels is used for controlling appliances and light circuits.
• It can be combined with Control or System units iNELS RF Control.
• The BOX design lets you mount it right in an installation box, a ceiling or controlled appliance cover.
• It enables connection of switched load 2 x 8A (2 x 2.000 W).
• Function: button, impulse relay and time function of delayed start and return with time setting
range of 2s-60 min. It is possible to assign any function to each output relay.
• Each of the channels may be controlled by up to 32 channels (1 channel represents 1 button on
the controller).
• The programming button on the unit is also used for manual control of the output.
• Range up to 100 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20.
• Communication frequency with bidirectional protocol iNELS RF Control.
Assembly / Connection /
mounting in an installation box mounting into a light cover ceiling mounted
Radio frequency signal penetration through various construction materials /
60 - 90 % 80 - 95 % 20 - 60 % 0 - 10 % 80- 90 %
brick walls wooden structures
with plaster boards reinforced concrete metal partitions common glass
Indication, manual control /
• LED STATUS - indication of the device status.
• Manual control is performed by pressing the PROG button for less than 1s.
• Programming is performed by pressing the PROG button for more than 3s.
LED
button /
www.elkoep.com / www.elkoep.sk
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected]om | Support: [phone]
ELKO EP SLOVAKIA, s. r. o. | Benkova 18 | 949 11 Nitra | Slovenská Republika | e-mail: [email protected] | Technická podpora: [phone]
Spínací bezdrôtový prvok
SK
Charakteristika
• Spínací prvok s 2 výstupnými kanálmi slúži na ovládanie spotrebičov a svetelných okruhov.
• Je možné kombinovať ho s Ovládačmi alebo Systémovými prvkami iNELS RF Control.
• Vyhotovenie BOX ponúka montáž priamo do inštalačnej krabice, podhľadu alebo krytu
ovládaného spotrebiča.
• Umožňuje pripojenie spínanej záťaže 2 x 8A (2 x 2000W).
• Funkcie: tlačidlo, impulzné relé a časové funkcie oneskoreného rozbehu a návratu s časovým
nastavením 2s-60 min. Ku každému výstupnému relé možno priradiť ľubovoľnú funkciu.
• Každý z kanálov môže byť ovládaný až 32 kanálmi (1 kanál predstavuje jedno tlačidlo na ovládači).
• Programovacie tlačidlo na prvku slúži tiež ako manuálne ovládanie výstupu.
• Dosah až 100 m (na voľnom priestranstve), v prípade nedostatočného signálu medzi ovládačom
a prvkom použite opakovač signálu RFRP-20.
• Komunikačná frekvencia s obojsmerným protokolom iNELS RF Control.
Montáž Zapojenie
montáž do inštalačnej krabice montáž do krytu svietidla montáž do podhľadu
Priestup rádiofrekvenčných signálov rôznymi stavebnými
materiálmi
Indikácia, manuálne ovládanie
tlačidlo PROG • LED STATUS - indikácia stavu prvku.
• Manuálne ovládanie sa prevádza stlačením tlačidla PROG > 1s.
• Programovanie sa prevádza stlačením tlačidla PROG > 3s.
tehlové steny drevené konštrukcie so sádrokart.
doskami vystužený betón kovové prepážky bežné sklo

RFSA-62B
Wireless switch unit
EN
02-49/2015 Rev.1
2/5
3
PROG >1s
1 x
2

1 x

1 x
1
PROG >3s
1 x
23
PROG >1s
1 x

2 x

1 x
1
PROG >3s
1 x
PROG > 1s
1 x

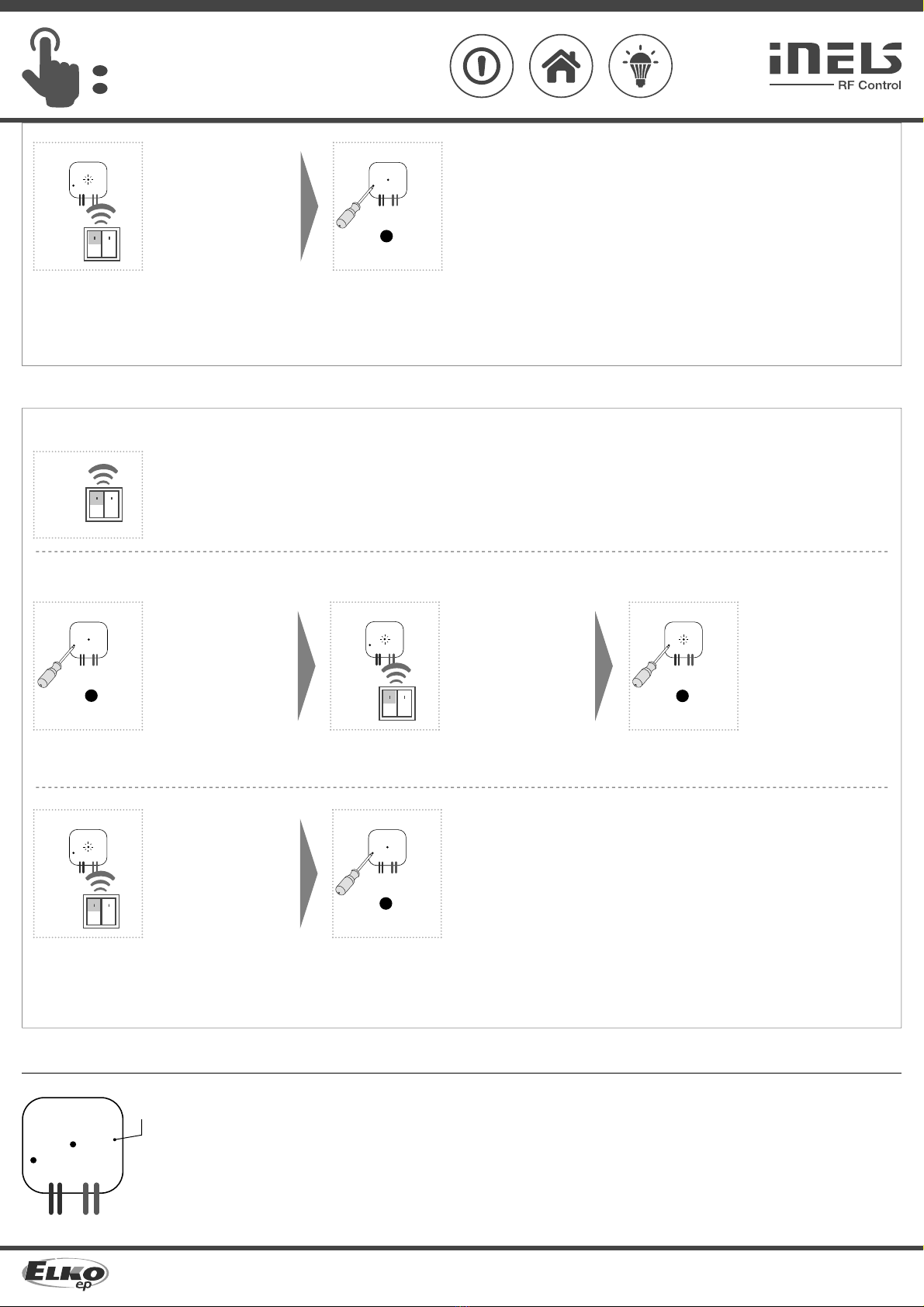

Channel selection /
Channel selection is done by pressing the PROG buttons for 1s.
After button release, LED is flashing indicating the output channel: red (1) or green (2).
All other signals are indicated by corresponding color of LED for each channel.
Functions and programming with RF transmitters /
Function button /
Description of button /
The output contact will be closed by pressing the button and opened by releasing
the button.
Programming /
Press of programming button
on receiver RFSA-62B for 3 - 5
second will activate receiver
RFSA-62B into programming
mode. LED is flashing in 1s
interval.
Select and press one button on
wireless switch, to this button
will be assigned function
Button.
Press of programming button
on receiver RFSA-62B shorter
then 1 second will finish
programming mode, LED
switches off.
Function switch on /
Description of switch on /
The output contact will be closed by pressing the button.
Programming /
Press of programming button
on receiver RFSA-62B for 3 - 5
second will activate receiver
RFSA-62B into programming
mode. LED is flashing in 1s
interval.
Two presses of your selected
button on the RF transmitter
assigns the function switch on
(must be a lapse of 1 s between
individual presses).
Press of programming button
on receiver RFSA-62B shorter
then 1 second will finish
programming mode (LED
switches off).
www.elkoep.com / www.elkoep.sk
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected]om | Support: [phone]
ELKO EP SLOVAKIA, s. r. o. | Benkova 18 | 949 11 Nitra | Slovenská Republika | e-mail: [email protected] | Technická podpora: [phone]
Spínací bezdrôtový prvok
SK
Voľba kanálu
Voľba kanálu sa vykonáva stlačením PROG tlačidla na 1s.
Po uvoľnení tlačidla preblikne červená alebo zelená LED, signalizujúca výstupný
kanál. Všetka ďalšia signalizácia je indikovaná príslušnou farbou LED.
Funkcie a programovanie RF ovládača
Funkcia tlačidlo
Popis funkcie tlačidlo
Výstupný kontakt stlačením tlačidla zopne, uvoľnením tlačidla rozopne.
Programovanie
Stlačením programovacieho
tlačidla na prvku RFSA-62B
na dobu 3 - 5s sa uvedie
prvok do programovacieho
režimu. LED bliká v intervale
1 sekundy.
Stlačenie Vami zvoleného
tlačidla na RF ovládači priradí
funkciu tlačidlo. Stlačením programovacieho tlačidla na prvku RFSA-62B na
dobu kratšiu ako 1 sekunda sa
ukončí programovací režim,
LED zhasne.
Funkcia zopnúť
Popis funkcie zopnúť
Výstupný kontakt stlačením tlačidla zopne.
Programovanie
Stlačením programovacieho
tlačidla na prvku RFSA-62B
na dobu 3 - 5s sa uvedie
prvok do programovacieho
režimu. LED bliká v intervale
1 sekundy.
Dve stlačenia Vami zvoleného
tlačidla na RF ovládači priradia
funkciu zopnúť (medzi
jednotlivými stlačeniami musí
byť oneskorenie 1s).
Stlačením programovacieho
tlačidla na prvku RFSA-62B na
dobu kratšiu ako 1 sekunda sa
ukončí programovací režim,
LED zhasne.

RFSA-62B
Wireless switch unit
EN
02-49/2015 Rev.1
3/5
3
PROG >1s
1 x

1 x
1 2
PROG >3s
1 x

1 x
3
PROG > 5s
1 x
1
PROG >3s
1 x
23
PROG >1s
1 x

3 x
1
PROG >3s
1 x
Programming /
Press of programming button
on receiver RFSA-62B for 3 - 5
second will activate receiver
RFSA-62B into programming
mode. LED is flashing in 1s
interval.
Three presses of your selected
button on the RF transmitter
assigns the function switch off
(must be a lapse of 1s between
individual presses).
Press of programming button
on receiver RFSA-62B shorter
then 1 second will finish
programming mode (LED
switches off).
Function impulse relay /
Description of impulse relay /
The output contact will be switched to the opposite position by each press of the
button. If the contact was closed, it will be opened and vice versa.
Programming /
Press of programming button
on receiver RFSA-62B for 3 - 5
second will activate receiver
RFSA-62B into programming
mode. LED is flashing in 1s
interval.
Four presses of your selected
button on the RF transmitter
assigns the function impulse relay
(must be a lapse of 1s between
individual presses).
Press of programming button
on receiver RFSA-62B shorter
then 1 second will finish
programming mode (LED
switches off).
Funcion delayed off /
Description of delayed o /
The output contact will be closed by pressing the button and opened after the set
time interval has elapsed.
Programming /
Press of programming button
on receiver RFSA-62B for 3 - 5
second will activate receiver
RFSA-62B into programming
mode. LED is flashing in 1s
interval.
Assignment of the delayed off
function is performed by five
presses of the selected button
on the RF transmitter (must be
a lapse of 1s between individual
presses).
Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED flashs 2x in each
1s interval. Upon releasing the
button, the delayed return
time starts counting.

1 x
Function switch off /
Description of switch o /
The output contact will be opened by pressing the button.
2

5 x

4 x
www.elkoep.com / www.elkoep.sk
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected]om | Support: [phone]
ELKO EP SLOVAKIA, s. r. o. | Benkova 18 | 949 11 Nitra | Slovenská Republika | e-mail: [email protected] | Technická podpora: [phone]
Spínací bezdrôtový prvok
SK
Programovanie
Stlačením programovacieho
tlačidla na prvku RFSA-62B
na dobu 3 - 5s sa uvedie
prvok do programovacieho
režimu. LED bliká v intervale
1 sekundy.
Tri stlačenia Vami zvoleného
tlačidla na RF ovládači priradia
funkciu vypnúť (medzi
jednotlivými stlačeniami musí
byť oneskorenie 1s).
Stlačením programovacieho
tlačidla na prvku RFSA-62B na
dobu kratšiu ako 1 sekunda sa
ukončí programovací režim,
LED zhasne.
Funkcia impulzné relé
Popis funkcie impulzné relé
Výstupný kontakt sa každým stlačením tlačidla prepne na opačný stav. Ak bol
zopnutý - rozopne, pokiaľ bol rozopnutý - zopne.
Programovanie
Stlačením programovacieho
tlačidla na prvku RFSA-62B
na dobu 3 - 5s sa uvedie
prvok do programovacieho
režimu. LED bliká v intervale
1 sekundy.
Štyri stlačenia Vami zvoleného
tlačidla na RF ovládači priradia
funkciu impulzné relé (medzi
jednotlivými stlačeniami musí
byť oneskorenie 1s).
Stlačením programovacieho
tlačidla na prvku RFSA-62B na
dobu kratšiu ako 1 sekunda sa
ukončí programovací režim,
LED zhasne.
Funkcia oneskorený návrat
Popis funkcie oneskorený návrat
Výstupný kontakt stlačením tlačidla zopne / rozopne po uplynutí nastaveného
časového intervalu.
Programovanie
Stlačením programovacieho
tlačidla na prvku RFSA-62B
na dobu 3 - 5s sa uvedie
prvok do programovacieho
režimu. LED bliká v intervale
1 sekundy.
Požadované priradenie funkcie
oneskorený návrat sa vykoná
5-timi stlačeniami zvoleného
tlačidla na RF ovládači (medzi
jednotlivými stlačeniami musí
byť oneskorenie 1s).
Stlačenie programovacieho
tlačidla dlhšie ako 5 sekúnd
uvedie prvok do časovacieho
režimu. LED 2x preblikne v
sekundových intervaloch.
Po uvoľnení tlačidla sa začne
načítať čas oneskoreného
návratu.
Funkcia vypnúť
Popis funkcie vypnúť
Výstupný kontakt stlačením tlačidla rozopne.

RFSA-62B
Wireless switch unit
EN
02-49/2015 Rev.1

1 x
3
PROG > 5s
1 x
2

6 x
1
xxxxxx
45
PROG < 1s
1 x

1 x
t = 2s . . . 60min.

PROG >3s
1 x
4/5
Function delayed on /
Description of delayed on /
The output contact will be opened by pressing the button and closed after the set
time interval has elapsed.
Programming /
Press of programming button
on receiver RFSA-62B for 3 - 5
second will activate receiver
RFSA-62B into programming
mode. LED is flashing in 1s
interval.
Assignment of the delayed on
function is performed by six
presses of the selected button
on the RF transmitter (must
be a lapse of 1s between
individual presses).
Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED flashs 2x in each
1s interval. Upon releasing the
button, the delayed return
time starts counting.
After the desired time has
elapsed (range of 2s...60min),
the timing mode ends by
pressing the button on the
RF transmitter, to which the
delayed return function is
assigned. This stores the set
time interval into the actuator
memory.
Press of programming button
on receiver RFSA-62B shorter
then 1 second will finish
programming mode (LED
switches off).
Programming with RF control units /
adress / The address listed on the front of the actuator is used for programming and
controlling actuators by RF control units.
45
PROG < 1s
1 x

1 x
t = 2s . . . 60min.

After the desired time has
elapsed (range of 2s...60min),
the timing mode ends by
pressing the button on the
RF transmitter, to which the
delayed return function is
assigned. This stores the set
time interval into the actuator
memory.
Press of programming button
on receiver RFSA-62B shorter
then 1 second will finish
programming mode (LED
switches off).
www.elkoep.com / www.elkoep.sk
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected]om | Support: [phone]
ELKO EP SLOVAKIA, s. r. o. | Benkova 18 | 949 11 Nitra | Slovenská Republika | e-mail: [email protected] | Technická podpora: [phone]
Spínací bezdrôtový prvok
SK
Funkcia oneskorený rozbeh
Popis funkcie oneskorený rozbeh
Výstupný kontakt stlačením tlačidla rozopne / zopne po uplynutí nastaveného
časového intervalu.
Programovanie
Stlačením programovacieho
tlačidla na prvku RFSA-62B
na dobu 3 - 5s sa uvedie
prvok do programovacieho
režimu. LED bliká v intervale
1 sekundy.
Požadované priradenie funkcie
oneskorený rozbeh sa vykoná
6-timi stlačeniami zvoleného
tlačidla na RF ovládači (medzi
jednotlivými stlačeniami musí
byť oneskorenie 1s).
Stlačenie programovacieho
tlačidla dlhšie ako 5 sekúnd
uvedie prvok do časovacieho
režimu. LED 2x preblikne v
sekundových intervaloch.
Po uvoľnení tlačidla sa
začne načítať čas funkcie
oneskoreného rozbehu.
Po odčasovaní požadovaného
času (v rozmedzí 2s...60min)
sa časovací režim ukončí
stlačením tlačidla na RF
ovládači, ku ktorému je
priradená funkcia oneskorený
rozbeh. Tým sa nastavený
časový interval uloží do
pamäte prvku.
Programovanie ukončí
stlačenie programovacieho
tlačidla na prvku RFSA-62B,
kratšie ako 1 sekunda (LED
zhasne).
Programovanie RF systémovými prvkami
adresa Pre programovanie a ovládanie prvkov RFSA-62B RF systémovými prvkami
slúži adresa, uvedená na prednej strane prvku.
Po odčasovaní požadovaného
času (v rozmedzí 2s...60min)
sa časovací režim ukončí
stlačením tlačidla na RF
ovládači, ku ktorému je
priradená funkcia oneskorený
návrat. Tým sa nastavený
časový interval uloží do
pamäte prvku.
Programovanie ukončí
stlačenie programovacieho
tlačidla na prvku RFSA-62B,
kratšie ako 1 sekunda (LED
zhasne).

RFSA-62B
Wireless switch unit
EN
02-49/2015 Rev.1
5/5
Technical parameters /
Supplyvoltage:
Apparent input:
Dissipated power:
Supplyvoltagetolerance:
Output
Number of contacts:
Rated current:
Switching power:
Peak current:
Switching voltage:
Max.DC switching power:
Mechanical service life:
Electrical service life(AC1):
Control
RF, by command from transmitter:
Manual control:
Rangein free space:
Other data
Operating temperature:
Operating position:
Mounting:
Protection:
Overvoltagecategory:
Contamination degree:
Terminals(CY wire, cross-section):
Length of terminals:
Dimensions:
Weight:
Related standards:
Warning
Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing.
Installation and connection can be carried out only by a person with adequate professional qualification upon
understanding this instruction manual and functions of the device, and while observing all valid regulations.
Trouble-free function of the device also depends on transportation, storing and handling. In case you notice any
sign of damage, deformation, malfunction or missing part, do not install this device and return it to its seller. It
is necessary to treat this product and its parts as electronic waste after its lifetime is terminated. Before starting
installation, make sure that all wires, connected parts or terminals are de-energized. While mounting and servicing
observe safety regulations, norms, directives and professional, and export regulations for working with electrical
devices. Do not touch parts of the device that are energized – life threat. Due to transmissivity of RF signal, observe
correct location of RF components in a building where the installation is taking place. RF Control is designated only
for mounting in interiors. Devices are not designated for installation into exteriors and humid spaces. The must not
be installed into metal switchboards and into plastic switchboards with metal door – transmissivity of RF signal is
then impossible. RF Control is not recommended for pulleys etc. – radiofrequency signal can be shielded by an
obstruction, interfered, battery of the transceiver can get flat etc. and thus disable remote control.
PROG > 5s
1 x PROG > 8s
1 x
Delete actuator /
Deleting one position of the transmitter /
By pressing the programming button on the actuator for
5 seconds, deletion of one transmitter activates. The LED
flashes in an interval of 1s.
Pressing the required button on the transmitter deletes it from
the actuator's memory.
The LED goes out and the actuator returns to operating mode.
Deleting the entire memory /
By pressing the programming button on the actuator for
8 seconds, deletion occurs of the actuator's entire memory. The
LED flashes three times and goes out, then again flashes three
times and goes out.
The actuator goes into the programming mode, the LED flashes
in 0.5s intervals (max. 4min.).
You can return to the operating mode by pressing the Prog
button for less than 1s.
Attention:
The minimum distance between the controller (system unit) and the actuator must not be less than one
centimeter.
Between the individual commands must be an interval of at least 1s.
www.elkoep.com / www.elkoep.sk
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected]om | Support: [phone]
ELKO EP SLOVAKIA, s. r. o. | Benkova 18 | 949 11 Nitra | Slovenská Republika | e-mail: [email protected] | Technická podpora: [phone]
Spínací bezdrôtový prvok
SK
230VAC/ 50 -60 Hz120 VAC/ 60Hz12-24VAC/DC 50-60Hz
7 VA / cos φ = 0.1 7 VA / cos φ = 0.1 -
0.7W 0.7 W 0.7W
+10 %; -15 %
2x switching / spínací (AgSnO2)
8A/ AC1
2000 VA / AC1
10 A/ <3 s
250 VAC1
500 mW
1x107
1x105
868 MHz, 915 MHz, 916 MHz
button / tlačidloPROG (ON/OFF)
up to / až 100 m
-15 ... + 50 °C
any / ľubovoľná
free at lead-in wires / voľné na prívodných vodičoch
IP30
III.
2
2x 0.75mm2, 2x 2.5 mm2
90 mm
49x 49x 21 mm
46g
EN60669, EN300220, EN301489 R&TTE Directive,Order. No426/2000 Coll.(Directive 1999/EC)/
EN 60669, EN 300 220, EN 301 489 smernice RTTE, NVč.426/2000Sb(smernice 1999/ES)
Technické parametre
Napájacie napätie:
Príkon zdanlivý:
Príkon stratový:
Tolerancia napáj.napätia:
Výstup
Počet kontaktov:
Menovitý prúd:
Spínaný výkon:
Špičkový prúd:
Spínané napätie:
Min. spínaný výkon DC:
Mechanická životnosť:
Elektrická životnosť (AC1):
Ovládanie
RF povelom zovládača:
Manuálne ovládanie:
Dosah na voľnom priestr.:
Ďalšie údaje
Pracovná teplota:
Pracovná poloha:
Upevnenie:
Krytie:
Kategória prepätia:
Stupeň znečistenia:
Vývody (drôtCY, prierez):
Dĺžka vývodov:
Rozmer:
Hmotnosť:
Súvisiace normy:
Varovanie
Návod na použitie je určený pre montáž a pre užívateľa zariadenia. Návod je vždy súčasťou balenia. Inštaláciu a
pripojenie môžu vykonávať iba pracovníci s príslušnou odbornou kvalifikáciou, pri dodržaní všetkých platných
predpisov, ktorí sa dokonale zoznámili s týmto návodom a funkciou prvku. Bezproblémová funkcia prvku je tiež
závislá na predchádzajúcom spôsobe transportu, skladovania a zaobchádzania. Pokiaľ objavíte akékoľvek známky
poškodenia, deformácie, nefunkčnosti alebo chýbajúci diel tento prvok neinštalujte a reklamujte ho u preda-
jcu. S prvkom či jeho časťami sa musí po ukončení životnosti zaobchádzať ako s elektronickým odpadom. Pred
začatím inštalácie sa uistite, že všetky vodiče, pripojené diely či svorky sú bez napätia. Pri montáži a údržbe je nutné
dodržiavať bezpečnostné predpisy, normy, smernice a odborné ustanovenia pre prácu s elektrickými zariadeniami.
Nedotýkajte sa častí prvku, ktoré sú pod napätím - nebezpečenstvo ohrozenia života. Z dôvodu priepustnosti RF
signálu dbajte na správne umiestnenie RF prvkov v budove, kde sa bude inštalácia prevádzať. RF Control je určený
iba pre montáž do vnútorných priestorov. Prvky nie sú určené pre inštaláciu do vonkajších a vlhkých priestorov,
nesmú byť inštalované do kovových rozvádzačov a do plastových rozvádzačov s kovovými dverami - znemožní sa
tak priepustnosť rádiofrekvenčného signálu. RF Control sa neodporúča pre ovládanie prístrojov zaisťujúcich životné
funkcie alebo pre ovládanie rizikových zariadení ako sú napr. čerpadlá, el. ohrievače bez termostatu, výťahy, klad-
kostroje a pod. - rádiofrekvenčný prenos môže byť tienený prekážkou, rušený, batéria vysielača môže byť vybitá a
pod., a tým môže byť diaľkové ovládanie znemožnené.
Mazanie prvku
Mazanie jednej pozície ovládača
Stlačením programovacieho tlačidla na prvku RFSA-62B na
dobu 5-tich sekúnd sa aktivuje mazanie jedného ovládača. LED
bliká v intervale 1s.
Stlačenie tlačidla na ovládači ho z pamäte prvku vymaže.
LED zhasne a prvok sa vráti do prevádzkového režimu.
Vymazanie celej pamäte
Stlačením programovacieho tlačidla na prvku RFSA-62B
na dobu 8 sekúnd sa vymaže celá pamäť prvku. LED trikrát
preblikne, zhasne, opäť trikrát preblikne a zhasne.
Prvok prejde do programovacieho režimu, LED bliká v 0.5s
intervaloch (max. 4min.).
Návrat do prevádzkového režimu vykonáte stlačením PROG
tlačidla na dobu kratšiu ako 1s.
Upozornenie:
Minimálna vzdialenosť medzi ovládačom (systémovou jednotkou) a prvkom nesmie byť menšia ako 1 cm.
Medzi jednotlivými povelmi musí byť rozostup minimálne 1s.
