ELECTROCOMPANIET ECI4 User manual

ECI 4
English
Norwegian

2
Unpacking the ECI 4
Immediately upon receipt of the ECI 4, inspect the carton for possible damage during shipment.
The carton and packaging have been designed to provide the safest possible protection for
transport of your integrated amplifier. Unpack the unit carefully. Save all packaging materials
for future shipment.
The contents of the carton
1 pcs Electrocompaniet ECI 4 integrated amplifier.
1 pcs AC main cord.
1 pcs spare main fuse (located in the fuse drawer).
1 pcs inspection card.
1 pcs remote control.
2 pcs batteries.
Set up procedure
Before connecting the ECI 4 to the mains, check that the main voltage indicated on the rear
panel corresponds to the line voltage in the territory were you intend to use the unit.
How to avoid damages
Do not under any circumstances connect or disconnect equipment when power is turned on.
The design of the RCA plug generates a huge transient when inserted. Connecting or dis-
connecting equipment with the power on can result in severe damage to both speakers and
amplifier.
How to avoid noise problems
The ECI 4 contains delicate circuits that are sensitive to magnetic strayfields. The unit should
not be placed near mains transformers, TV sets etc. Care should also be taken regarding
placement of the interconnect cables. Do not run interconnect cables in parallel with main
cords or speaker cables. Keep interconnect cables as short as possible.
How to avoid possible antenna problems
In some set-ups hum may occur when you connect the radio, VCR or TV to your system.
The problem is caused by DC voltage coming from your antenna. Please contact your cable
network operator.
How to connect your system

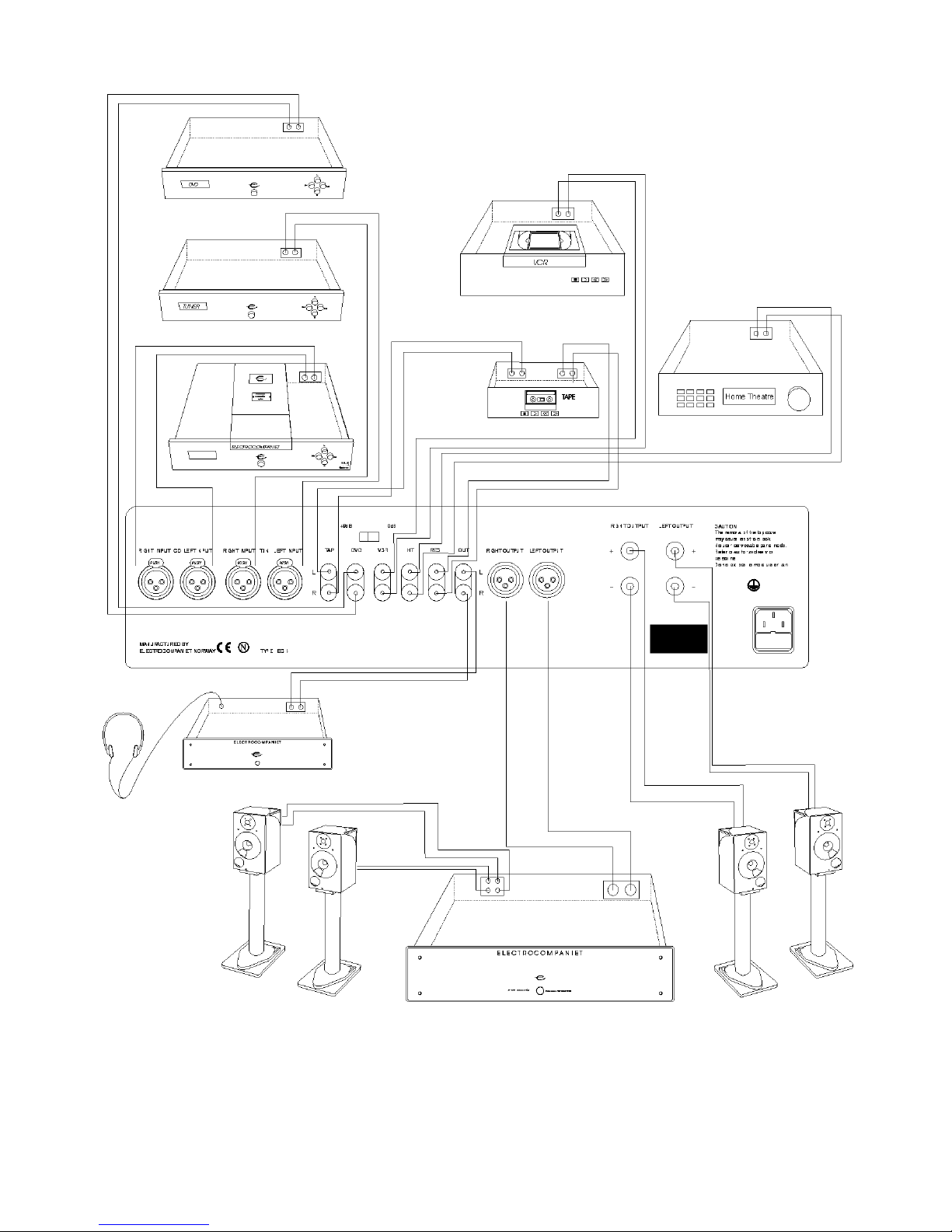

Please read this page carefully and follow diagram 1, page 14.
Gain switch
On the rear panel you will find a switch to adjust the gain in the amplifier. Use this switch to
accommodate the signal source to the amplifier. This switch will also affect the HT input.

3
Balanced XLR input and operation:
The balanced mode can only be used if the signal source has a balanced output. Use an
XLR interconnect with GND on pin 1, + on pin2, and - on pin 3. To use the balanced input
single ended, connect the ECP5XLR in the XLR
Single ended RCA input and operation:
The left channel is the top row on the rear, marked black. All inputs are similar regarding
sonic performance. Unused inputs may be shorted to ground, using a RCA shorting plug.
HT (Home Theatre)
Is a direct input where the volume potentiometer is bypassed. ECI 4 will work like a power-
amplifier with fixed gain.
REC. outputs are used for recording.
The source you listen to will be monitored through this output. The record output is not
influenced by the volume control setting, but will be shut off by the MUTE function. Never use
shorting plugs in outputs.
PRE OUT:
The pre out is dependent by the volume control setting, and MUTE function. These outputs
(balanced and single ended) can be used to control an additional power amplifier. If more
than one amplifier is used, and these amplifiers are DC coupled on the input side, they will
influence on each other when the amplifiers are switched on/off. To avoid any problem, these
amplifiers must be turned on/off simultaneously. Never use shorting plugs on the outputs.
Speaker output:
Never short the positive output to ground or chassis.
Switch the amplifier off when connecting the speakers.
How to power up your system
You should always power up your system the following way:
Signal sources (CD player, tuner etc.) first.
Allow a 30 seconds warm-up before you turn on the ECI 4.
When switching off your system:
Start with the ECI 4, then the signal sources.

4
Remote controlDiagram 3, page 15
1. Input selector CD, TUNER, TAPE, DVD, VCR, HT (AUX.)
2. Mute on / off
3. Volume up
4. Volume down
Front panelDiagram 2, page 15
The main switch is located in the center of the lower part of the front panel. In daily operation,
switch off the ECI 4 by using the MUTE button on the remote control. If the ECI 4 has been
switched off, allow two hours of warm-up for optimal sonic performance. When the ECI 4 is
not to be used for a long period of time, use the main switch to turn the unit off. Then
disconnect the AC main cord for maximum safety.
Navigator windowDiagram 2, page 15
The six icons shown on the left-hand side of the front panel have the following functions:
TAP
Reel to reel
Music cassette
Digital audio tape
Mini Disc
TUN
Tuner
Radio
Receiver
Balanced XLR or
RCA with ECP5XLR
CD
Compact Disc
Balanced XLR or
RCA with ECP5XLR
HT
Home Theatre
Direct
VCR
Video cassette
Recorder
Satellite tuner
Television
DVD
Digital Versatile Disc

5
Replacing a blown main fuseDiagram 5, page 15
The main fuse is located in a small drawer inside the AC inlet of the unit. If, for some reason
the fuse is blown, turn the unit off, and remove the AC cord from the AC inlet. Open the
drawer with a small screwdriver and remove the blown fuse. The spare fuse is located inside
a holder in front of the main fuse.
1. Remove the spare fuse gently by pushing it sideways out of its holder.
2. Insert the spare fuse as the active fuse.
3. Push the drawer gently back to closed position.
4. Re-insert the AC cord and turn the unit on.
Never replace the fuse with other values than indicated on the unit!
Replacing remote control batteries Diagram 4, page 15
Replace used batteries by gently inserting your fingernail or small screwdriver in the
groove on the left side of the battery compartment cover. Lift the cover off, and insert a
fresh set of batteries. Be careful to follow the + and - polarity indications at the bottom of
the battery compartment.
Battery: 2 x LR03 / AAA: 1.5Volts
Input configurationsDiagram 6, page 15
XLR input: 1 = ground 2 = positive 3 = negative
RCA: Center = positive Circle = ground.
Output configurationsDiagram 6, pg 15 and 1, pg 14
XLR output: 1 = ground 2 = positive 3 = negative
Speaker: Red = positive Black or White = ground
ECP5XLR:
RCA to XLR adapter: 1 & 3; ground and negative = shorted2 = positive

6
Technical specifications ECI 4:
The following technical data where measured on randomized test objects and are typical
data. All measurements are made at 120V / 240V // 50Hz / 60Hz Clipping point of the
amplifier is set to a level where total harmonic distortion (THD) is 0.2 %.
Preamplifier section
Nominal input impedance .................................... 330 kohm
Maximum input level ............................................ > 10 Volt RMS.
Equivalent input noise .......................................... < 4 uV
Pre-out gain balanced output (XLR) .................... 1,37x
Pre-out gain single output (RCA) ......................... 1,25x
Amplifier section
Output Impedance (20 Hz - 20 kHz) .................... < 0,01 Ohm
Maximum peak current ........................................ > 80 A
THD (measured at 1 kHz half power, 8 Ohm) ...... < 0,007 %
THD (measured at 1 kHz -1 dB, 8 Ohm).............. < 0,008 %
Input sensitivity for rated output single ended ..... 1,4V
Input sensitivity for rated output balanced ........... 0,7V
Input sensitivity for rated output HT ..................... 6,5V
Rated output power
10 % change in line voltage will give approximately 20 % change in output power.
8 Ohm 2 x 120 W
4 Ohm 2 x 200 W
2 Ohm 2 x 350 W
Power consumption (no load or signal) 160 W
The ECI 4 is DC coupled from input to output.
Dimensions
Width: ........... 483 mm........ - 19 inch
Depth: .......... 405 mm........ - 16 inch
Height: .......... 135 mm ........ - 5,3inch
Weight: ......... 16 Kg ........... - 35 lbs.
Specifications subject to change without notice.

7
Important Notice
For optimal sonic performance, the ECI 4 should be burned in for a minimum time of 72
hours. The easiest way to burn in your ECI 4 is to put a signal at any input, without the
speakers connected In daily operation, switch off the ECI 4 by using the MUTE button on the
remote control. If the ECI 4 has been switched off, allow two hours of warm-up to optimal
sonic performance. Due to high class A operation in all Electrocompaniet designs, it is nor-
mal for the ECI 4 to feel warm. Proper ventilation is important. The amplifier is fan cooled. It
is important that there is at least 3-5 cm (1-2inches) of air on the left side of the amplifier and
5-8 cm (2-3 inches) above. Never cover the ventilation area.
If Service is needed
Your dealer will have all relevant information regarding the service centers in your area, and
will ensure that your unit is serviced with minimum delay. It is our general policy to have your
unit returned to you within five working days. This is an average time, and can vary locally,
depending on the workload at that particular service station. If, for some reason, there are no
service facilities available in your country, please ship the unit to the following address:
Electrocompaniet as,
Breivikveien 7,
N-4120 Tau,
Norway
Web: www.electrocompaniet.com
Service department: [email protected]
The end user is responsible for all shipping charges, insurance, re-importation and duty
charges. When shipping a product to the factory for service, always include the following:
1. A sales slip or other proof of purchase if repair is claimed under warranty.
2. A proforma invoice with value of goods, stating that the amplifier is returned to Norway
for repai
r
.
3. An accompanying letter describing faults, symptoms, or problems with the unit.
4. Always ship the unit in its original carton and packaging material to prevent damage in
transit.
Electrocompaniet will not cover damages incurred in transit. If you require further information
concerning the operation of the unit, or if you have any questions related to service, please
do not hesitate to contact your dealer or your national distributor.
fax: [phone]

8
Pakke ut ECI 4
Etter du har mottatt ECI 4 bør du inspisere esken for skader som kan ha oppstått under
transport. Innpakningen er laget for best mulig å unngå skader på produktet under trans-
port. Pakk ut apparatet forsiktig. Spar på innpakningen for senere bruk.
Eskens innhold
1 stk Electrocompaniet ECI 4 integrert forsterker
1 stk Nettledning
1 stk Reservesikring (ligger i sikringsskuffen bak på apparatet.)
1 stk Inspeksjonskort
1 stk Fjernkontroll
2 stk Batterier
Før du kobler til
Før du kobler apparatet til nettet bør du sjekke at nettspenningen i området du befinner deg
i stemmer overens med spenningen som er markert bak på ECI 4.
Hvordan unngå skader
Du bør ikke under noen omstendigheter koble til eller fra kabler eller utstyr mens ECI 4
står på. Utformingen av RCA kontakten forårsaker en stor transient når den kobles til. Til
eller frakobling av utstyr når ECI 4 står på, kan forårsake skader på både ECI 4 og høytta-
lere.
Hvordan unngå støy
ECI 4 har elektronikk som er følsomt for magnetfelt, så apparatet bør ikke plasseres i
nærheten av transformatorer og tv apparater. Ta også hensyn til hvor du legger signal-
kablene. Disse bør ikke ligge parallelt med nettkabler og høyttalerkabler. Du bør også
holde signalkablene så korte som mulig.
Hvordan unngå mulige antenne problemer
I noen tilfeller kan det oppstå brom når du kobler forsterkeren til tv eller video. Dette kan
være forårsaket av en DC spenning som kommer fra antennekabelen. Kontakt din kabel
leverandør for løsning av dette problemet.
Hvordan koble opp ECI 4
Les og følg diagram 1 side 14
Nivå bryter
På ECI 4s bakpanel finner du en bryter for justering av forsterking. Bruk denne bryteren for
å tilpasse ECI 4 til dine signalkilder. Bryteren har også innvirkning på HT inngangen.

9
Balansert XLR
Du kan bare gå balansert om du har en signalkilde med balanserte utganger. Bruk en
signalkabel med jord på pinne 1, pluss på pinne 2 og minus på pinne 3.
Om du skal bruke den balanserte inngangen med en single kilde, må du koble i mellom
en overgangsplugg (ECP5XLR).
Single
Øverste rad med RCA kontakter merket med svart er innganger for venstre kanal. Alle
innganger har lik lyd og nivå egenskaper. Ubrukte innganger kan kortsluttes med en
kortslutnings plugg.
HT(home theatre)
HT er en direkteinngang hvor volum kontrollen er koblet bort. ECI 4 vil virke som en effekt
forsterker.
REC utganger
REC utgangene er brukt for opptak. Utgangene vil alltid ha samme signal som kilden du
lytter til. Volum kontrollen har ingen innvirkning på disse utgangene, men vil bli koblet fra
ved bruk av Mute funksjonen. Bruk aldring kortslutningsplugger i noen av utgangene.
Pre Out
Utgangene er påvirket av volum kontrollen og mute funksjonen. Disse utganene (balansert
og singel) kan brukes til å styre en ekstra effektforsterker. Om flere effektforsterkere er
koblet sammen, og disse forsterkerene er DC koblet på inngangssiden, kan de påvirke
hverandre når de blir skrudd av og på. Du kan unngå dette ved å skru forsterkerene på /av
på likt.
Bruk aldri kortslutnings plugger på utgangene.
Høyttaler utganger
Kortslutt aldri den positive utgangen til jord eller chassis. Skru alltid av forsterkeren når du
kobler til / fra høyttalerene.
Hvordan skru på
Du bør alltid skru på i følgende rekefølge.
Start med signalkilder (cd-spiller, radio etc.) Vent gjerne 30 sekunder før du slår på ECI 4.
Hvordan skru av
Start med ECI 4, deretter signalkildene.

10
Fjernkontroll
Diagram 3 side 15
1. Inngangsvelger: CD, TUNER, TAPE, DVD, VCR og HT (AUX)
2. Mute av / på
3. Lydstyrke opp
4. Lydstyrke ned
Front panel
Diagram 2 side 15
Hovedstrømbryter finner du i senter av fronten. Ved daglig bruk kan du skru ECI 4 av ved
å bruke mute knappen på fjernkontrollen. Skal ikke forsterkeren brukes over lengere tid,
bør du slå av med hovedbryteren. Fjern gjerne nettledningen for sikkerhets skyld. Om ECI
4 har vært avslått over lengere tid, kan det ta et par timer før lyden er optimal.
Navigasjons vindu
På venstre side av ECI 4 finner du seks ikoner som viser hvilken inngang som er aktiv.
TAP
Kasett
DAT
Mini disk
TUN
Balansert radio eller
singel signal kilde
med overgangs-
pluggen ECP5XLR
CD
Balansert Cd-spiller
eller singel signal
kilde med
overgangspluggen
ECP5XLR
HT
Home Theatre direct
VCR
Video
Satellitt tuner
TV
DVD
Digital Versatile Disk
spiller

11
Skifte av ødelagt nett sikring
Diagram 5 side 15
Hovedsikringen finner du i en liten skuff rett under nettinntaket. Om denne sikringen skulle
ryke kan du skru av apparatet og fjerne nettledningen. Åpne skuffen med en liten skrutrek-
ker og fjern den ødelagte sikringen. Reservesikringen finnes i en liten holder foran den
aktive sikringen. Skyv denne sidelengs ut av holderen. Sett den på plass hvor du fjernet
den aktive sikringen. Lukk skuffen, sett inn nettkabel og skru på.
Bytt aldri sikringen med en annen verdi enn den verdien som står merket på apparatet.
Bytte av batterier i fjernkontroll
Diagram 4 side 15
Åpne lokket på undersiden av fjernkontrollen med en liten skrutrekker. Vær nøye med
polariteten på batteriene. Du finner en tegning av hvordan batteriene skal sitte i bunnen av
batteriboksen.
Batteri: 2 x LR03 / AAA 1,5V
Inngangs konfigurasjon
Diagram 6 side 15
XLR input: 1 = jord 2 = positiv 3 = negativ
RCA input: Senter = positiv skjerm = jord
Utgangs konfigurasjon
XLR output: 1 = jord 2 = positiv 3 = negativ
Høyttaler: Rød = positiv Svart = negativ
ECP5XLR: RCA til XLR adapter 1 og 3 = jord 2 = positiv

12
Tekniske spesifikasjoner
Følgende tester er gjort på tilfeldig utvalgte produkter og er typiske data for ECI 4.
Alle målinger er gjort ved en nettspenning på 120 / 240 V // 50/60Hz.
Klippunktet er satt ved en total harmonisk forvrengning (THD) på 0.2%.
For forsterker del
Nominal input impedance ............................................ 330 kohm
Maximum input level .................................................... > 10 Volt RMS.
Equivalent input noise .................................................. < 4 uV
Pre-out gain balanced output (XLR) ............................ 1,37x
Pre-out gain single output (RCA) ................................. 1,25x
Effekt forsterker del
Utgangs impedans (20 Hz - 20 kHz)............................ < 0,01 Ohm
Max strøm puls ............................................................. > 80 A
THD (målt ved 1 kHz halv effekt, 8 Ohm) .................... < 0,007 %
THD (målt ved 1 kHz -1 dB, 8 Ohm) ............................ < 0,008 %
Inngangs følsomhet for max ut signal singel ............... 1,4V
Inngangs følsomhet for max ut signal balansert .......... 0,7V
Inngangs følsomhet for max ut signal HT .................... 6,5V
Utgangseffekt
10 % forandring i nettspenningen kan gi ca 20 % forandring av utgangseffekten.
8 Ohm 2 x 120 W
4 Ohm 2 x 200 W
2 Ohm 2 x 350 W
Effekt forbruk (uten last og signal) 160 W
ECI 4 er DC koblet fra inngang til utgang.
Mål og vekt
Bredde: 483 mm - 19 “
Dybde: 405 mm - 16 ”
Høyde: 135 mm - 5,3 ”
Vekt: 16 Kg - 35 lbs.
Data kan endres uten varsel

13
Viktig
For optimal lydgjengivelse bør forsterkeren spilles inn minst 72 timer. Dette kan gjøres uten
og koble til høyttalerene. På grunn av høy klasse A drift vi ECI 4 bli varm, og det er viktig
med god ventilasjon. ECI 4 er vifte avkjølt. Det er viktig det er minst 3-5 cm med luft på
venstre side, og 5-8 cm over. Aldri tett til kjøle rillene på forsterkeren.
Service
Din forhandler vil ha all relevant informasjon om service på din ECI 4. Vi vil returnere
forsterkeren innen fem arbeidsdager fra vi mottar den. Dette kan variere med arbeids-
mengde hos vårt service verksted.
Electrocompaniet as,
Breivikveien 7,
N-4120 Tau,
Norway
Service department: [email protected]
Web: www.electrocompaniet.com
Sluttbruker er ansvarlig for alle fraktkostnader, forsikring re-importering og toll kostnader.
Når du sender inn ECI 4 til service, husk alltid og sende med :
-Kvittering eller annet bevis på når produktet ble kjøpt om reparasjon skal skje på garanti.
-Proforma faktura med verdien på forsterkeren som viser at forsterkeren skal returneres til
Norge for reparasjon. (Gjelder ikke apparater som sendes i Norge.)
-Feilbeskrivelse som forklarer feilsymptomer, problemer og hvordan det har oppstått.
-Send ECI 4 i original innpakning for å forhindre skader under transport.
Electrocompaniet vil ikke dekke skader som har oppstått under transport.
Ønsker du mer informasjon om ECI 4 eller har spørsmål angående service er det bare å ta
kontakt.
Fax: [phone]

14
Diagram 1

15
