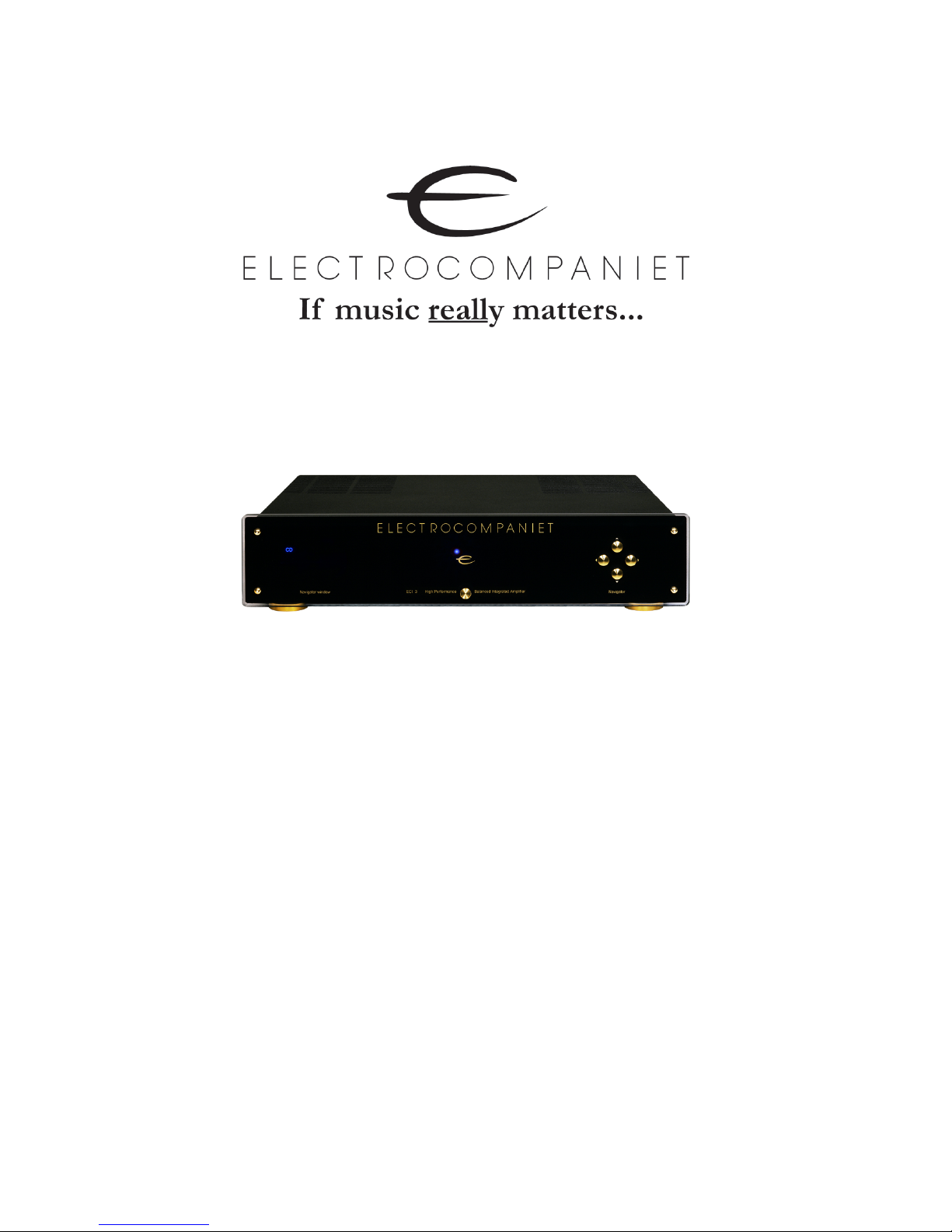

ELECTROCOMPANIET ECI3 User manual

ECI 3

Unpacking the ECI 3
Immediately upon receipt of the ECI 3, inspect the carton for possible damage during shipment.
The carton and packaging have been designed to provide the safest possible protection for
transport of your integrated amplifier.
Unpack the unit carefully. Save all packaging materials for future shipment.
The contents of the carton
1 pcs Electrocompaniet: ECI 3 integrated amplifier.
1 pcs AC main cord.
1 pcs spare Main Fuse, (located in the fuse drawer).
1 pcs inspection card.
1 pcs remote control.
2 pcs batteries.
2 pcs ECP5XLR (XLR to RCA adapter)
Set up procedure
Before connecting the ECI 3 to the mains, check that the mains voltage indicated on the rear
panel corresponds to the line voltage in the territory were you intend to use the unit.
How to avoid damages
Do not under any circumstances connect or disconnect equipment when power is turned on.
The design of the RCA plug generates a huge transient when inserted.
Connecting or disconnecting equipment with the power on can result in severe damage to both
speakers and amplifier.
How to avoid noise problems
The ECI 3 contains delicate circuits that are sensitive to magnetic strayfields.
The unit should not be placed near mains transformers, TV sets etc. Care should also be taken
regarding placement of the interconnect cables. Do not run interconnect cables in parallel with
main cords or speaker cables. Keep interconnect cables as short as possible.
How to avoid possible antenna problems
In some set-ups hum may occur when you connect the radio, VCR or TV to your system.
The problem is caused by DC voltage coming from your antenna.
Please contact your cable network operator.
1
GB USA

How to connect your system
Please read this page carefully and follow diagram 1.
Inputs
Single ended operation:
The left channel is the top row on the rear, marked black.
All inputs are similar regarding sonic performance.
Unused inputs may be shorted to ground, using a RCA shorting plug.
To se the balanced input single ended, connect the ECP5XLR in the XLR
Outputs
REC:
Tape outputs are used for recording.
The source you listen to will be monitored through this output.
The record function is not influenced by the volume control setting, but will be shut off by the
MUTE function.
Never use shorting plugs in outputs.
PRE OUT:
The pre out is dependent by the volume control setting, and MUTE function.
These outputs (balanced and single ended) can be used to control an additional power amplifier.
If more than one amplifier is used, and these amplifiers are DC coupled on the input side, they will
influence on each other when the amplifiers are switched on/off.
To avoid any problem, these amplifiers must be turned on/off simultaneously.
Never use shorting plugs on the outputs.
SPEAKER OUTPUT:
Never short the positive output to ground or chassis.
Switch the amplifier off when connecting the speakers.
How to power up your system
You should always power up your system the following way:
Signal sources (CD Player, tuner etc.) first.
Allow a 30 seconds warm-up before you turn on the ECI 3.
When switching off your system:
Start with the ECI 3, then the signal sources.
2
GB USA

Remote control Diagram2
1. Input selector CD, TUNER, TAPE, DVD, VCR, AUX.
2. Mute on / off
3. Volume up
4. Volume down
Front panel Diagram3
The main switch is located in the center of the lower part of the front panel.
In daily operation, switch off the ECI 3 by using the MUTE button on the remote control.
If the ECI 3 has been switched off, allow two hours of warm-up for optimal sonic performance.
When the ECI 3 is not to be used for a long period of time, use the main switch to turn the unit off.
Then disconnect the AC main cord for maximum safety.
Navigator window Diagram3
The six icons shown on the left-hand side of the front panel have the following functions:
DVD
Digital Versatile Disc VCR Video cassette
Recorder
Satellite tuner
Television
CD
Compact Disc
Balanced XLR
RCA with ECP5XLR
TUN
Tuner
Radio
Receiver
AUX
Riaa
Auxiliary
Mini disc
Personal computer
Television
TAPE
Reel to reel
Music cassette
Digital audio tape
3
GB USA

Replacing a blown main fuse Diagram4
The main fuse is located in a small drawer inside the AC inlet of the unit.
If, for some reason the fuse is blown, turn the unit off, and remove the AC cord from the AC inlet.
Open the drawer with a small screwdriver and remove the blown fuse.
The spare fuse is located inside a holder in front of the main fuse.
1. Remove the spare fuse gently by pushing it sideways out of its holder.
2. Insert the spare fuse as the active fuse.
3. Push the drawer gently back to closed position.
4. Re-insert the AC cord and turn the unit on.
Never replace the fuse with other values than indicated on the unit!
Replacing remote control batteries Diagram2
Replace used batteries by gently inserting your fingernail or small screwdriver in the groove on
the left side of the battery compartment cover.
Lift the cover off, and insert a fresh set of batteries.
Be careful to follow the + and – polarity indications at the bottom of the battery compartment.
Battery: 2 x LR03 / AAA: 1.5Volts
Input configurations Diagram6
XLR input: 1 = ground 2 = positive 3 = negative
RCA:Center = positive Circle = ground.
Output configurations Diagram6 and1
XLR output:1 = ground 2 = positive 3 = negative
Speaker: Red = positive Black or White = ground
RCA to XLR adapter: ECP5XLR ; ground and negative = shorted. 2 = positive
4
GB USA

Technical specifications ECI 3:
The following technical data where measured on randomized test objects and are typical data.
All measurements are made at 120V / 240V // 50Hz / 60Hz
Clipping point of the amplifier is set to a level where total harmonic distortion (THD) is 0.2 %.
Preamplifier section
Nominal input impedance 330 kohm
Maximum input level > 10 Volt RMS
Equivalent input noise < 4 uV
Input sensitivity for rated output single end 0.6 V
Input sensitivity for rated output balanced 0.3 V
Amplifier section
Output Impedance (20 Hz - 20 KHz) < 0,01 Ohm
Maximum peak current > 60 A
THD (measured at 1 KHz half power, 8 Ohm) < 0,005 %
THD (measured at 1 KHz -1 dB, 8 Ohm) < 0,006 %
Rated output power
10 % change in line voltage will give approximately 20 % change in output power.
8 Ohm 2 x 70 W
4 Ohm 2 x 120 W
2 Ohm 2 x 160 W
Power consumption (no load or signal) 70 W
The ECI 3 is DC coupled from input to output.
Dimensions
Width: 483 mm - 19 “
Depth: 410 mm - 16.1 ”
Height: 115 mm - 4.5 ”
Weight: 12 Kg - 26.4 lbs.
Specifications subject to change without notice.
5
GB USA

Important Notice
For optimal sonic performance, the ECI 3 should be burned in for a minimum time of 72 hours.
The easiest way to burn in your ECI 3 is to put a signal at any input, without the speakers
connected In daily operation, switch off the ECI 3 by using the MUTE button on the remote
control. If the ECI 3 has been switched off, allow two hours of warm-up to optimal sonic
performance.
Due to high class A operation in all Electrocompaniet designs, it is normal for the ECI 3 to feel
warm. Proper ventilation is important.
Never cover the ventilation area. A good rule of thumb is to allow at least 3 - 5 cm (1 - 2 inches)
of air sidewise, and 5 - 8 cm(2 - 3 inches) above the ECI 3.
If Service is needed
Your dealer will have all relevant information regarding the service station in your area, and will
ensure that your unit is serviced with minimum delay .
It is our general policy to have your unit returned to you within five working days. This is an
average time, and can vary locally , depending on the workload at that particular service station.If,
for some reason, there are no service facilities available in your country , please ship the unit to
the following address:
Electrocompaniet as,
Breivikveien 7,
N-4120 Tau,
Norway
Web: www.electrocompaniet.no
Service department: [email protected]
The end user is responsible for all shipping charges, insurance, re-importation and duty charges.
When shipping a product to the factory for service, always include the following:
1. A sales slip or other proof of purchase if repair is claimed under warranty .
2. A proforma invoice with value of goods, stating that the amplifier is returned to Norway for
repair.
3. An accompanying letter describing faults, symptoms, or problems with the unit.
4. Always ship the unit in its original carton and packaging material to prevent damage in
transit.
Electrocompaniet will not cover damages incurred in transit.
If you require further information concerning the operation of the unit, or if you have any
questions related to service, please do not hesitate to contact your dealer or your national distributor.
6
GB USA
Fax: [phone]

1
Auspacken des Verstärkers
Nachdem Sie die Gebrauchsanweisung ausgepackt und gelesen haben, sollten Sie die
Verpackung auf eventuelle Transportschäden untersuchen. Falls Sie Schäden am Inhalt feststel-
len, setzen Sie sich bitte umgehend mit dem entsprechenden Transportunternehmen in
Verbindung. Bitte packen Sie das Gerät sehr vorsichtig aus und heben Sie die Verpackung für
einen späteren Transport auf.
Die Verpackung wurde für einen möglichst sicheren Transport des Gerätes entwickelt.
Verpackungsinhalt
1 Stck. Electrocompaniet ECI 3 Vollverstärker
1 Stck. Netzkabel
1 Stck. Reservesicherung, 2,5Ampere träge (befindet sich im Sicherungshalter).
1 Stck. Inspektionskarte
1 Stck. Bedienungsanleitung
1 Stck. Fernbedienung
2 Stck. Batterien für Fernbedienung
2 Stck. ECP5XLR
Anschluß des ECI 3
Bitte überprüfen Sie vor Anschluß des Gerätes, daß das Gerät auf 230 V Netzspannung
eingestellt wurde.
Sie finden eine entsprechende Kennung auf der Rückseite des Gerätes.
Bitte schalten Sie alle Geräte aus, bevor Sie mit dem Anschluß Ihres CD- Spielers beginnen.
Sie sollten unter keinen Umständen Kabel wechseln oder Geräte an Ihre Anlage anschließen,
während der Verstärker zugeschaltet ist!
Aufgrund der Konstruktion von Cinch / RCA – Steckern kommt es leicht zu sehr starken
Impulsen, welche Ihre Lautsprecher und Ihren Verstärker zerstören können!
So verhindern Sie Störungen:
Der ECI 3 beinhaltet Bauteile, welche empfindlich auf Magnetfelder reagieren können.
Das Gerät sowie Signalkabel sollten nicht in der Nähe von starken Transformatoren usw.
aufgestellt bzw. angeschlossen werden. Signalkabel sollten so kurz wie möglich sein und nicht
parallel zu Netz- oder Lautsprecherleitungen liegen.
Evtl. Probleme beim Anschluß von Empfangsgeräten
Manchmal kann es zu Brummproblemen durch angeschlossene Tuner, Fernseher oder
Videogeräte kommen.
Ursache dafür ist oft Gleichspannung am Antennenausgang.
Bitte sprechen Sie mit Ihrem Fachhändler oder der Kabelgesellschaft.
D

2
Anschlußmöglichkeiten Ihres ECI-3 Diagramm 1
Bitte folgen Sie dem Anschlußdiagram 1 und lesen Sie diese Seite aufmerksam.
Eingänge
Cinch / RCA / unbalancierter Anschluß:
Die Eingänge in der oberen Reihe sind für den linken Kanal und sind schwarz markiert.
Die Eingänge in der unteren Reihe sind für den rechten Kanal und sind rot markiert.
Alle unbalancierten Eingänge haben die gleichen technischen und klanglichen Eigenschaften.
Nicht genutzte Eingänge kann man durch Kurzschlußstecker kurzschließen.
Ausgänge
REC
Ausgang für die Aufnahme.
An diesem Ausgang können Sie die momentan zum Hören eingestellte Quelle aufnehmen.
Der Rec / Aufnahme Ausgang wird nicht durch die Lautstärkeregelung beeinflußt.
Er wird jedoch durch die Mute Taste (Stummschaltung) abgeschaltet!
PRE OUT
Dieser Ausgang ist lautstärkegeregelt und kann durch die Mute Taste stummgeschaltet werden.
Am ”Pre out” ( balanciert oder unbalanciert ) kann man einen zusätzlichen Endverstärker
anschließen. Wenn Sie mehrere Verstärker gleichzeitig verwenden und diese am Eingang DC
(Gleichspannung) gekoppelt sind, können diese sich gegenseitig beeinflussen wenn sie ein- bzw.
ausgeschaltet werden. Um das zu verhindern, müssen alle Verstärker gleichzeitig ein- oder
ausgeschaltet werden.
Verwenden Sie niemals Kurzschlußstecker auf den Ausgängen!
LAUTSPRECHERAUSGANG:
Niemals den positiven (+) Ausgang mit dem negativen (-) oder gegen das Gehäuse
kurzschließen! Schalten Sie den Verstärker aus bevor Lautsprecher angeschlossen werden.
Anschalten des Verstärkers
Wir empfehlen Ihnen, Ihre Anlage immer in folgender Reihenfolge anzuschalten: Zuerst
Signalquelle
( CD, Tuner, etc.) und ca. 30 Sekunden später den Verstärker. Wenn Sie das System abschalten,
verfahren Sie in umgekehrter Reihenfolge:Also zuerst den Verstärker abschalten und danach die
Signalquellen.
D

3
Fernbedienungsfunktionen Diagramm2
1. Eingangswahl (Signalquelle) CD, TUNER, TAPE, DVD, VCR, AUX
2. Mute ( Stummschaltung ) an / aus
3. Lautstärkeregler – Lautstärke lauter
4. Lautstärkeregler – Lautstärke leiser
Funktionen auf der Frontplatte Diagramm3
Der Netzschalter befindet sich in der Mitte unten auf der Frontplatte.
Für den täglichen Gebrauch sollten Sie den ECI-3 mit dem Mute Schalter ausschalten.
Wenn der ECI-3 mit dem Netzschalter ausgeschaltet wurde, benötigt er rund zwei Stunden
Aufwärmphase um wieder seine optimalen klanglichen Eigenschaften zu erreichen.
Wenn Sie Ihren Verstärker lange Zeit nicht benutzen, schalten Sie Ihn am Netzschalter ab.
Für maximale Sicherheit entfernen Sie auch das Netzkabel.
Navigator Fenster Diagramm3
Die sechs Symbole im Navigatorfenster auf der linken Seite des Gerätes haben folgende
Funktionen:
DVD
Digital Versatile Disc
VCR
Videorecorder
Satellitentuner
TV
CD
Compact Disc
unbalanciert RCA / Cinch
oder balanciert XLR
TUN
Tuner
Radio
AUX
Phonoverstärker
Diverse
PC
TV
TAPE
Tonband
Musikkassette
Digital Audio
Kassette
Minidisc
D

4
Ersetzen der Netzsicherung Diagramm4
Die Hauptsicherung befindet sich auf der Rückseite des Gerätes in einer kleinen
Plastikschublade unterhalb der Netzsteckdose. Wenn Sie die Netzsicherung ersetzen müssen,
schalten Sie das Gerät bitte aus und entfernen Sie das Netzkabel.
1. Öffnen Sie die kleine Schublade mit einem Schraubenzieher.
2. Entfernen Sie die defekte Sicherung.
3. Ersetzen Sie die defekte Sicherung durch die Ersatzsicherung, welche sich in einem Halter
vor der Netzsicherung befindet ( siehe auch Diagramm 4 ).
4. Drücken Sie die Schublade zurück bis sie einrastet.
5. Schließen Sie das Netzkabel an und schalten Sie das Gerät ein.
ERSETZEN SIE DEFEKTE SICHERUNGEN NUR DURCH DEN GLEICHEN TYP UND WERT!
Austausch der Batterien in der Fernbedienung Diagramm2
Entfernen Sie die Klappe im Boden der Fernbedienung. Drücken Sie dafür , mit Hilfe eines kleinen
Schraubenziehers, die kleine Plastiklasche auf der einen Seite der Klappe zurück. Nehmen Sie
die alten Batterien herraus und setzen Sie die Neuen wie im Bild 5 gezeigt ein.
Setzen Sie die Batterien mit der richtigen Polung ein. Folgen Sie den +/- Symbolen auf der Batterie
und auf dem Boden des Batteriefaches.
Batterietyp: 2 stk. LR03 /AAA - 1,5 Volt.
Kontaktbelegung Eingang Diagramm6
XLR Eingang: 1 = Masse 2 = positiv 3 = negativ
Cinch / RCA : Mitte = positiv Ring = Masse
Kontaktbelegung Ausgang Diagramm6 und1
Diagramm 6 XLR Ausgang: 1 = Masse 2 = positiv 3 = negativ
Diagramm 1 Lautsprecher: Rot = positiv Schwarz oder weiß = Masse
Cinch / RCA zu XLR Adapter Diagramm6
ECP5XLR: 1 und 3 = Masse und negativ = kurzgeschlossen, 2 = positiv
D

5
Technische Daten ECI 3
Alle Messungen werden bei 120V / 240V und 50Hz / 60 Hz durchgeführt. Der Klipppunkt des
Verstärkers wird gemessen, wenn der THD bei 0,2 % liegt.
Vorverstärkerteil
Eingangsimpedanz 330 Kohm
Max. Eingangspegel > 10 V RMS
Equivalentes Eingangsrauschen < 5 uV
Eingangsempfindlichkeit für max. Ausgangsleistung unbalanciert 0,6 V
Eingangsempfindlichkeit für max. Ausgangsleistung balanciert 0,3 V
Verstärkerteil
Ausgangsimpedanz (20 Hz – 20 kHz) < 0,01 Ohm
Maximaler Spitzenstrom > 60 A
THD (gemessen bei 1 kHz halbe Leistung 8 Ohm) < 0,005 %
THD (gemessen bei 1 kHz –1dB 8 Ohm) < 0,006 %
Ausgangsleistung
10% Veränderung in der Netzspannung führt zu ca. 20% Veränderung in der Ausgangsleistung
8 Ohm 2 x 70 W
4 Ohm 2 x 120 W
2 Ohm 2 x 160 W
Der ECI 3 ist vom Eingang zum Ausgang Gleichspannungsgekoppelt .
Stromverbrauch (ohne Belastung) 70 W
Abmessungen
Breite 483 mm
Tiefe 410 mm
Höhe 115 mm
Gewicht 12 kg
Der Hersteller behält sich eine Veränderung der technischen Daten ohne vorherige Ankündigung
vor.
D

6
Wichtige Information
Für optimale Musikwiedergabe benötigt der ECI 3 mindestens 72 Stunden Einspielzeit. Wir
empfehlen dafür den ECI 3 mit einer beliebigen Quelle zu betreiben, jedoch die Lautsprecher
abzuklemmen. Im täglichen Gebrauch empfehlen wir außerdem zum Abschalten des Gerätes die
Benutzung des ŽMUTEŽ- Schalters auf der Fernbedienung. Wenn das Gerät mit dem
Hauptschalter abgeschaltet wurde, benötigt es ca. 2 Stunden Aufwärmzeit bevor es seine
optimalen klanglichen Eigenschaften wieder erreicht.
Aufgrund der high class A Schaltungstechnik des ECI 3 ist es normal, daß das Gerät warm wird.
Bitte achten Sie auf gute Belüftung des Gerätes! Der ECI 3 sollte nicht komplett abgedeckt
werden. Empfohlen sind ca. 5 cm Platz seitlich und 8 cm über dem Verstärker.
Service
Wenn Sie Hilfe benötigen, wenden Sie sich bitte zuerst an Ihren Händler . Er hat normalerweise
alle Informationen über autorisierte Electrocompaniet- Servicewerkstätten und hilft Ihnen bei der
Lösung des Problems. Unter normalen Umständen sollte Ihr Verstärkerinnerhalb von 5
Arbeitstagen repariert und zurückgeliefert sein. Es ist jedoch auch abhängig von der Kapazität
der gewählten Werkstatt. Sollten Sie keinen Händler in Ihrer näheren Umgebung finden, wenden
Sie sich bitte an den deutschen Vertrieb ( Adresse siehe unten ) oder direkt an Electrocompaniet:
Electrocompaniet as,
Breivikveien 7,
N-4120 Tau,
E-mail Service: [email protected]
Web: http//www.electrocompaniet.no
Deutscher Vertrieb:
MRV
Rühlstraße 21
91054 Erlangen ( Germany )
Tlf.: 09131-52996 Fax: [phone]
E-mail: MRV[email protected]
Electrocompaniet ist nicht verantwortlich für Schäden die während des Transportes entstehen!
Sie sind verantwortlich für die Transport- und Versicherungskosten. Wenn Sie ein Gerät an
Electrocompaniet oder eine entsprechende Servicewerkstatt einsenden, denken Sie bitte daran
folgendes beizulegen:
1) Quittung oder anderen Kaufbeweis, falls es sich um eine Garantiereparatur handelt
2) Eine Karte mit einer Beschreibung des Fehlers.
3) Senden Sie das Gerät immer in der Originalverpackung!
Wenn Sie weitergehende Fragen bezüglich Bedienung oder Service haben, wenden Sie sich bitte
an Ihren Electrocompaniet- Händler .
D
Fax: [phone]
Norwegen

1
Disimballare l’ECI 3
Immediatamente dopo aver ricevuto l’ECI 3, ispezionare l’imballo per verificare la presenza di un
possibile danno accaduto durante la spedizione. L’imballo interno ed esterno sono stati disegnati
per offrire la protezione più sicura possibile durante il trasporto del Suo amplificatore integrato.
Disimballare l’unità attentamente. Salvare tutti i materiali dell’imballo per eventuali spedizioni
future.
I contenuti dell’imballo
1 unità Electrocompaniet ECI 3 ,amplificatore integrato.
1 cavo di alimentazione .
1 fusibile di ricambio 2,5 Ampere, Lento, localizzato nel cassettino portafusibile.
1 cartolina di ispezione
1 telecomando.
2 batterie.
2 ECP5XLR
Procedura per l’installazione.
Prima di connettere l’ECI 3 alla rete, controllare che la tensione di rete a vostra disposizione sia
corrispondente a quella indicata sul pannello posteriore dell’integrato.
Come evitare danni
Non effettuare collegamenti di sorta quando l’apparecchio è acceso.
Il plug RCA genera elevati transienti quando viene inserito.
Connettere o disconnette equipaggiamenti con l’apparecchio acceso può avere come
conseguenza danno severo ad entrambi, i diffusori ed all’amplificatore.
Come evitare problemi del rumore
L’ECI 3 contiene circuiti delicati che sono sensibile ai campi magnetici.
L’unità non dovrà essere messa vicino a trasformatori di rete, apparecchi TV, ecc.. Cura
dovrebbe essere anche posta riguardo alla disposizione dei cavi di interconnessione. Non far
correre cavi di interconnessione in parallelo con cavi di alimentazione o di potenza. Tenere i cavi
di interconnessione tanto corti quanto possibile.
Come evitare problemi con antenne eventualmente presenti.
In alcune condizioni un rumore di hum può accadere quando si connette la radio, il VCR od un
set TV al sistema.
Il problema è causato da tensione in corrente continua che proviene dall’ antenna.
I

2
Come connettere il sistema disegno 1
Per favore seguire il disegno 1 e leggere questa pagina attentamente.
Ingressi
Collegamento Single Ended
Il canale sinistro è la riga alta, sul retro, marcato nero.
Tutti gli ingressi sono simili riguardo alle performances sonore.
Ingressi non usati possono essere cortocircuitati usando un plug di corto circuito RCA.
Uscite
REC:
L’uscita Tape sono usate per registrare.
La fonte che ascoltate sarà monitorizzata attraverso questa uscita.
La funzione record non è influenzata dal settaggio del volume, ma sarà esclusa dalla funzione
MUTE.
Mai usare plugs di cortocircuito alle uscite.
PRE OUT
Il segnale presente all’uscita pre (pre-out) è dipendente dalla posizione del controllo del volume
e dalla funzione MUTE.
Questa uscita (bilanciata e single ended sbilanciata) può essere usata per pilotare un
amplificatore finale separato.
Se più di uno amplificatore è usato, e questi amplificatori sono accoppiati in corrente continua nel
lato ingresso, si influenzeranno l’un sull’altro quando gli amplificatori saranno accesi/spenti.
Per evitare qualsiasi problema, questi amplificatori devono essere accesi/spenti
simultaneamente.
Mai usare plugs di cortocircuito alle uscite.
USCITA DIFFUSORI
Mai cortocircuitare l’uscita positiva con la terra o con lo chassis.
Spegnere l’amplificatore quando si connettono i diffusori.
I

3
Come accendere il sistema
L’accensione del sistema dovrà essere fatta seguendo i passi che verranno indicati:
- per primo accendere la sorgente del segnale (CD player, tuner, ecc.)
- attendere circa 30 secondi prima di accendere l’ECI-3
Lo spegnimento seguirà la strada inversa:
- spegnere l’ECI 3
- spegnere l’apparecchio sorgente.
Funzioni del telecomando Figura2
1. Selettore dell’ingresso CD, TUNER, TAPE, DVD, VCR, AUX.
2. Mute attivato/disattivato
3. Volume su
4. Volume giù
Funzioni del pannello frontale Figura3
L’interruttore di accensione è localizzato al centro, nella parte più bassa del pannello frontale.
In utilizzo quotidiano, spegnere l’ECI-3 utilizzando MUTE sul telecomando.
Se l’ECI 3 fosse stato spento attraverso l’interuttore , alla riaccensione saranno necessarie circa
due ore prima di avere il massimo delle performances sonore.
Quando L?ECI-3 non venisse utilizzato per un lungo periodo di tempo, spegnerlo utilizzando
l’interruttore., quindi scollegare la spina dalla rete per maggior sicurezza.
Finestra Navigator Figura3
Le sei icone poste sul lato sinistro del pannello frontale hanno le funzioni seguenti:
DVD
digital versatile disc
VCR
videoregistratore
tuner satellitare
televisore
CD
compact disc player
single ended RCA
o bilanciato XLR
TUN
sintonizzatore
radio
ricevitore
AUX
pre riaa
ausiliario
mini disc
personal computer
televisore
TAPE
registratore a cassetta
registratore a bobina
digital audio tape
I

4
Sostituire il fusibile di rete interrotto Disegno4
Il fusibile di rete è localizzato in un piccolo cassettino cassetto all’interno del vano di inserimento
del cavo di alimentazione.
Se per qualche ragione il fusibile si interrompe, spegnere l’unità,
e rimuovere il cavo di alimentazione dalla sua sede sul retro dell’ECI-3.
Aprire il cassettino con un cacciavite piccolo e rimuove il fusibile interrotto.
Il fusibile di ricambio è localizzato all’interno di un portafusibile messo davanti al fusibile di rete.
1. Rimuovere il fusibile di ricambio spingendolo lateralmente fuori del suo portafusibile.
2. Inserire il fusibile di ricambio al posto di quello interrotto.
3. Spingere il cassettino chiudendolo.
4. Ricollegare il cavo di alimentazione nel suo vano e riaccendere l’unità.
Non sostituire mai il fusibile con altri di valore diverso da quello indicato sull’unità!
Sostituire le batterie del telecomando Disegno2
Sostituire le batterie usate aprendo il vano portabatterie agendo sul coperchio.
Alzare il coperchio ed inserire batterie nuove e cariche.
Assicurarsi di rispettare le polarità + e- riportate sul fondo del compartimento batterie. Batteria: 2
x LR03/ AAA: 1.5Volts
Configurazioni dell’ingresso Figura 6
Ingresso XLR : 1= massa 2= positivo 3= negativo
RCA: Centro= positivo Cerchio = massa.
Configurazioni dell’ uscita
Figura 6 Uscita XLR : 1= massa 2= positivo 3= negativo
Figura 1 Altoparlanti: Rosso= positivo Nero o Bianco= massa
Adattatore RCA a XLR Figura 6
ECP5XLR: 1& 3; massa e negativo= cortocircuitato , 2= positivo
I

5
Specificazioni tecniche ECI 3:
I dati tecnici che seguono sono stati misurati su test eseguiti su apparecchi casuali e sono dati
tipici.
Tutte misurazioni sono fatte a 120V/ 240V// 50Hz/ 60Hz
Il clipping dell’amplificatore è settato ad un livello dove la distorsione armonica totale (THD) è
0.2%.
Sezione preamplificatore
Impedenza nominale di ingresso 330 [kohm]
Massimo livello ingresso > 10 Volt RMS
Rumore equivalente di ingresso < 4 uV
Sensibilità di ingresso per uscita nominale, single ended 0,6 V
Sensibilità di ingresso per uscita nominale, bilanciato 0,3 V
Sezione amplificatore
Impedenza di uscita (20 Hz- 20kHz) < 0,01 Ohm
Massima corrente di picco > 60 A
THD (misura ad 1 kHz, metà potenza, 8 Ohm) < 0.005%
THD (misura ad 1 kHz, -1dB, 8 Ohm) < 0.006%
Potenza di uscita nominale
10% di cambiamento in tensione di rete darà circa un 20% di cambiamento nella potenza di
uscita.
8 Ohm 2 x 70 W
4 Ohm 2 x 120 W
2 Ohm 2 x 160 W
Consumo (nessuno carico o segnale) 70 W
L’ECI 3 è ad accoppiamento in CC da entrata aduscita.
Dimensioni
Ampiezza 483 [mm]/ 19"
Profondità 410 [mm]/ 16.1"
Altezza 115 [mm]/ 4.5"
Peso 12kg/ 26,4 [lbs].
Specifiche soggette a cambiamento senza avviso.
I

6
Avviso importante
Per un'ottimale performance l'ECI 3 dovrebbe essere 'rodatoŽ per un tempo minimo di 72 ore. La
via più facile rodare l' ECI 3 è mettere un segnale in qualsiasi entrata, senza collegare gli
altoparlanti In operazione quotidiana spegnere l'ECI 3 usando la funzione MUTE sul controllo
remoto.
Se l'ECI 3 è stato spento utilizzando l'interruttore acceso/spento, due ore di di riscaldamento
sono necessarie per ottimizzare le proprie performances.
A causa della operazione in alta classe A in tutti i progetti Electrocompaniet , è normale sentire
caldo l'ECI 3. Una appropriata ventilazione è importante.
L'ECI 3 non deve mai essere coperto completamente. Una buona regola è permettere almeno 3-
5 [cm] (1- 2 pollici) di spazio laterale per la dell•aria, e 5- 8 [cm] (2- 3 pollici ) di spazio sopra l'ECI
3
Se si necessita di assistenza
Il rivenditore avrà tutte le informazioni attinenti riguardo al servizio nella Sua area.
Se, per qualche ragione, non ci sono centri assistenza nel Paese dove risiedete, spedire in porto
franco l'unità all'indirizzo seguente:
Electrocompaniet as,
Breivikveien 7,
N-4120 Tau,
Norvegia
Web: www.electrocompaniet.no
Reparto del servizio: [email protected]
Il proprietario dell'unità è responsabile per tutte le spese di spedizione, assicurazione,
reimportazione, tasse e dazi eventualmente dovuti.
Quando si effettua una spedizione alla fabbrica per un servizio assistenza, accludere sempre
1.Documento fiscale che comprovi l'acquisto se la riparazione è richiesta in garanzia.
2.Una fattura proforma con il valore del bene, con indicazione che l'amplificatore è ritornato
in Norvegia per riparazione.
3.Una lettera di accompagnamento con descrizione dei difetti, sintomi, o problemi con l'unità.
4. Spedire sempre l'unità con l'imballo originale completo per prevenire danni da trasporto
che in ongi caso sono a carico del possessore dell'unità e non sono risarcibili o riparavili
in garanzia dalla Electrocompaniet.
I
Fax: [phone]

1
Desempaquetado de la unidad ECI 3
Inmediatamente después de la recepción de la unidad, inspeccione el embalaje, buscando
posibles daños ocurridos durante el transporte. La caja y el embalaje han sido diseñados para
proporcionar la protección más segura durante el transporte de su amplificador integrado.
Desempaquete la unidad con cuidado. Guarde todo el material de embalaje para futuros
transportes.
Contenido de la caja
1 amplificador integrado ECI 3 de Electrocompaniet
1 cable de red de CA
1 fusible lento de 2.5 amperios de repuesto (en el cajetín para los fusibles)
1 tarjeta de inspección
1 control remoto
2 baterías
2 ECP5XLR
Instalación
Antes de conectarlo, compruebe que el voltaje que se encuentra en el panel trasero corresponde
al voltaje que se utiliza en el país donde usted pretende poner en funcionamiento esta unidad.
Cómo evitar daños
Bajo ninguna circunstancia conecte o desconecte la unidad estando encendida.
El diseño del enchufe RCA genera una gran corriente cuando éste es insertado.
El conectar o desconectar la unidad estando ésta encendida podría causarle serios daños tanto
a los altavoces como al amplificador.
Cómo evitar problemas de ruido
El ECI 3 contiene delicados circuitos, sensibles a los campos magnéticos. Esta unidad no deberá
ser situada cerca de transformadores, aparatos de televisión, etc. También se deberá tener
cuidado con la colocación de los cables interconectados. No sitúe cables interconectados de
forma paralela a otros cables de red o de los altavoces. Mantenga los cables interconectados
todo lo cortos que sea posible.
Cómo evitar posibles problemas de antena
Es posible que a veces se oiga un zumbido cuando conecte una radio, un vídeo o una televisión
a su sistema. El problema es debido al voltaje CC de su antena. Contacte con su operador de
cable.
E
